Page 1

V1.0 8348674

Please read and understand all instructions before use. Retain this manual for future reference.

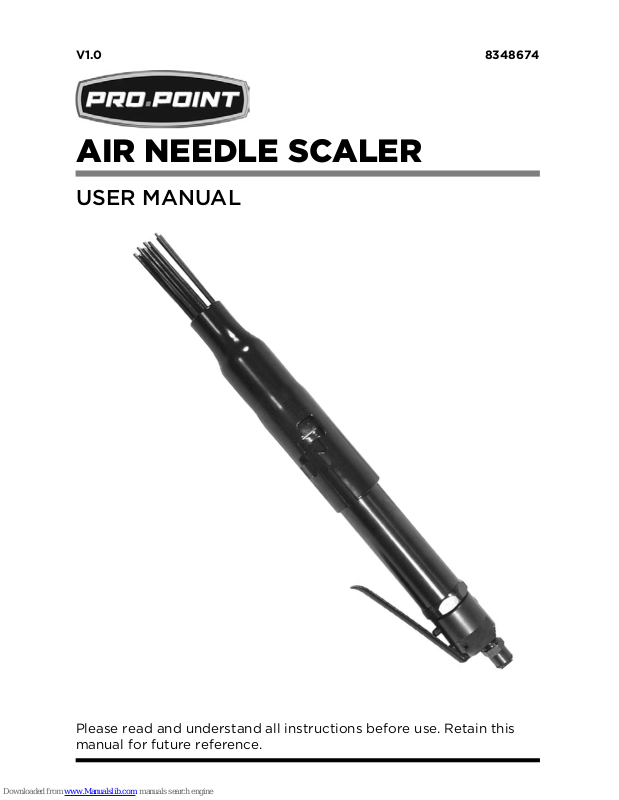

AIR NEEDLE SCALER

USER MANUAL

Page 2

8348674 AIR NEEDLE SCALER V1.0

2 For technical questions call 1-800-665-8685

SPECIFICATIONS

Air Consumption @ 90 PSI 2.5 CFM Stroke Length 1-18 in. Impact Rate 4,600 BPM Needle Size 3 mm Max. Pressure 120 PSI Air Inlet 1/4 in. NPT Exhaust Style Front Recommended Air Hose Size 3/8 in.

INTRODUCTION

Ideal for quick and easy rust, scale and paint removal. Removes weld flux, rust, scale, paint, cement and other residues from surfaces for surface preparation applications.

The straight design handles areas with limited access. The needle scaler has 19 high wear resistant steel needles, a heat treated barrel and piston for extended tool life. It has a leverlock retainer.

SAFETY

WARNING! Read and understand all instructions before using this tool. The operator must follow basic precautions to reduce the risk of personal injury and/or damage to the equipment.

Keep this manual for safety warnings, precautions, operating or inspection and maintenance instructions.

AIR NEEDLE SCALER

Page 3

V1.0 AIR NEEDLE SCALER 8348674

Visit www.princessauto.com for more information 3

HAZARD DEFINITIONS

Please familiarize yourself with the hazard notices found in this manual. A notice is an alert that there is a possibility of property damage, injury or death if certain instructions are not followed.

DANGER! This notice indicates an immediate and specific hazard that will result in severe personal injury or death if the proper precautions are not taken.

WARNING! This notice indicates a specific hazard or unsafe practice that could result in severe personal injury or death if the proper precautions are not taken.

CAUTION! This notice indicates a potentially hazardous situation that may result in minor or moderate injury if proper practices are not taken.

NOTICE! This notice indicates that a specific hazard or unsafe practice will result in equipment or property damage, but not personal injury.

WORK AREA

1. Operate in a safe work environment. Keep your work area clean, well-lit and free of distractions.

2. Keep anyone not wearing the appropriate safety equipment away from the work area.

3. Store tools properly in a safe and dry location. Keep tools out of the reach of children.

4. Do not install or use in the presence of flammable gases, dust or liquids.

PERSONAL SAFETY

WARNING! Wear personal protective equipment approved by the Canadian Standards Association (CSA) or American National Standards Institute (ANSI).

Page 4

8348674 AIR NEEDLE SCALER V1.0

4 For technical questions call 1-800-665-8685

PERSONAL PROTECTIVE EQUIPMENT

1. Always wear impact safety goggles that provide front and side protection for the eyes. Eye protection equipment should comply with CSA Z94.3-07 or ANS I Z87.1 standards based on the type of work performed.

2. Wear the appropriate type of full-face shield in addition to safety googles, as the work can create chips, abrasive or particulate matter.

3. Wear gloves that provide protection based on the work materials or to reduce the effects of tool vibration.

3.1 Do not wear gloves when operating a tool that can

snag the material and pull the hand into the tool.

4. Wear protective clothing designed for the work environment and tool.

5. Non-skid footwear is recommended to maintain footing and balance in the work environment.

6. Wear a NIOSH approved respirator when working on materials that produce hazardous fumes, dust or particulate matter.

7. This tool can cause hearing damage. Wear hearing protection gear with an appropriate Noise Reduction Rating to withstand the decibel levels.

PERSONAL PRECAUTIONS

Control the tool, personal movement and the work environment to avoid personal injury or damage to the tool.

1. Do not operate any tool when tired or under the influence of drugs, alcohol or medications.

2. Avoid wearing clothes or jewelry that can become entangled with the moving parts of a tool. Keep long hair covered or bound.

3. Do not overreach when operating the tool. Proper footing and balance enables better control in unexpected situations.

Page 5

V1.0 AIR NEEDLE SCALER 8348674

Visit www.princessauto.com for more information 5

4. Support the workpiece or clamp it to a stable platform. Holding the workpiece by hand or against your body may lead to personal injury.

5. Securely hold this tool using both hands. Using a tool with only one hand can result in loss of control.

SPECIFIC SAFETY PRECAUTIONS

WARNING! DO NOT let comfort or familiarity with product (gained from repeated use) replace strict adherence to the tool safety rules. If you use this tool unsafely or incorrectly, you can suffer serious personal injury.

1. Use the correct tool for the job. This tool was designed for a specific function. Do not modify or alter this tool or use it for an unintended purpose.

2 Avoid unintentional starts. Be sure that the throttle/ignition

switch is in neutral or OFF position when not in use and before connecting it to any air source. Do not carry the tool with fingers near or on the lever.

AIR TOOL PRECAUTIONS

1. Inspect the tool's air hose for cracks, fraying or other faults before each use. Discontinue use if the air hose is damaged or hissing is heard from the air hose or connectors, while operating the tool. Replace the defective component/air hose.

2. Do not allow people, mobile equipment or vehicles to pass over the unprotected air hose. Position the air hose away from high traffic areas, in a reinforced conduit or place planks on both sides of the air hose to create a protective trench.

3. Prevent damage to the air hose by observing the following:

3.1 Never carry the tool by the air hose.

3.2 Keep the air hose behind the tool and out of the tool's

work path.

3.3 Keep the air hose away from heat, oil, sharp edges or

moving parts.

Page 6

8348674 AIR NEEDLE SCALER V1.0

6 For technical questions call 1-800-665-8685

3.4 Do not wrap the air hose around the tool as sharp

edges may pierce or crack the air hose. Coil the air hose when storing.

4. A damaged or disconnected air hose under pressure may whip around and inflict personal injury or damage the work area. Secure the compressor's air hose to a fixed or permanent structure with clamps or cable ties.

5. Install an in-line shutoff valve or regulator to allow immediate control over the air supply in an emergency, even if a hose is ruptured.

6. Check the manufacturer’s maximum pressure rating for air tools and accessories. Compressor outlet pressure must be regulated so as to never exceed the maximum pressure rating of the tool.

VIBRATION PRECAUTIONS

1. This tool vibrates during use. Repeated or long-term exposure to vibration may cause temporary or permanent physical injury, particularly to the hands, arms and shoulders.

2. Anyone using vibrating tools regularly or for an extended period should first be examined by a doctor and then have regular medical check-ups to ensure medical problems are not being caused by or worsened from tool use.

3. If you feel any medical symptoms related to vibrations (such as tingling, numbness, and white or blue fingers), seek medical attention as soon as possible.

4. DO NOT use this tool if one of the following applies:

• Pregnant

• Impaired blood circulation to the hands

• Past hand injuries

• Nervous system disorders

• Diabetes

• Raynaud's Disease

Page 7

V1.0 AIR NEEDLE SCALER 8348674

Visit www.princessauto.com for more information 7

5. Do not smoke while operating the tool. Nicotine reduces the blood flow to the hands and fingers, increasing the risk of vibration-related injury.

6. Wear suitable gloves to reduce the effects of vibration.

7. Use the tool with the least amount of vibration, when there is a choice between different processes.

8. Do not use for extended periods. Take frequent breaks when using this tool.

9. Let the tool do the work. Grip the tool as lightly as possible (while still keeping safe control of it).

10. To reduce vibrations, maintain the tool as explained in this manual. If abnormal vibrations occur, stop using this tool immediately.

UNPACKING

WARNING! Do not operate the tool if any part is missing. Replace the missing part before operating. Failure to do so could result in a malfunction and personal injury.

Remove the parts and accessories from the packaging and inspect for damage. Make sure that all items in the parts list are included.

Contents:

• Needle Scaler

• Needles

ASSEMBLY & INSTALLATION

Numbered references in parenthesis (#1) refer to the included Parts List.

INSTALL AIR CONNECTOR

Prepare a standard 1/4 in. NPT male air connector (sold separately) for use with your tool.

Page 8

8348674 AIR NEEDLE SCALER V1.0

8 For technical questions call 1-800-665-8685

1. Wrap the external threads of the male connector with sealant tape.

1.1 Wrap tape in a clockwise direction so it will not unravel.

1.2 Do not tape all the threads. Leave several leading

threads unwrapped for easier alignment.

2. Screw the connector into the tool's air inlet and tighten with a wrench until snug.

3. Run the compressor at a low volume and check the connection for air leaks. Do not use the tool until all air leaks are repaired or the faulty component is replaced.

IMPORTANT! Vibration may cause failure if a quick coupler is connected directly to the air tool. To overcome this, connect a leader hose to the tool. A quick coupler may then be used to connect the leader hose to the air line hose.

OPERATION

1. Grip the tool with both hands. Place one hand on the needle housing (#27) and the other hand on the tool body.

2. Press the lever (#7) to operate. Make sure the needles (#24) are not touching any surface when you turn on the tool.

3. Place the vibrating needles on the work surface. Move the needle scaler around in the area from which you wish to remove the material.

4. Keep only light pressure on the tool while in use. Do not apply heavy pressure as it may damage the surface area.

5. Do not hold the needle scaler in any one area of the work surface for more than a few seconds. Longer intervals could damage the surface.

6. If the needle scaler will not remove the material from the surface after a few short attempts, do not continue. Use another method to remove the material.

Page 9

V1.0 AIR NEEDLE SCALER 8348674

Visit www.princessauto.com for more information 9

CARE & MAINTENANCE

1. Maintain the tool with care. A tool in good condition is efficient, easier to control and will have fewer problems.

2. Inspect the tool components periodically. Repair or replace damaged or worn components. Only use identical replacement parts when servicing.

3. Follow instructions for lubricating and changing accessories.

4. Only use accessories intended for use with this tool.

5. Keep the tool handles clean, dry and free from oil/grease at all times.

6. Maintain the tool’s labels and name plates. These carry important information. If unreadable or missing, contact Princess Auto Ltd. for replacements.

WARNING! Only qualified service personnel should repair the tool. An improperly repaired tool may present a hazard to the user and/or others.

CLEANING

Keep the tool clean. Wipe the tool with a clean cloth and periodically blow out all areas with compressed air. If compressed air is not available, use a brush to remove dust from all areas. Do not use harsh chemicals or solvents to clean the tool.

AIR TOOL LUBRICATION

NOTICE! Only use air tool oil to lubricate the tool. Other lubricants are not suitable and will damage the tool or cause a malfunction during use.

NOTICE! Never use a penetrating oil to lubricate an air tool. Penetrating oil acts as a solvent that will dissolve the tool’s grease packing and may damage the o-rings, causing the tool to seize or malfunction.

Page 10

8348674 AIR NEEDLE SCALER V1.0

10 For technical questions call 1-800-665-8685

1. All air tools have an internal coating of grease to prevent corrosion during shipping and storage. Remove this grease by adding a generous amount of air tool oil in the air inlet and then run the tool under no load until the exhaust is clear.

2. Manually add a drop or two of air tool oil into the tool’s male connector before each use and after every hour of continuous use. The tool will not work properly without lubrication and parts will wear prematurely.

3. Avoid adding too much air tool oil as this can cause premature power loss and eventual tool failure. A qualified technician will need to take the tool apart and clean out the excess oil.

4. Apply a generous amount of air tool oil to the tool before storing it for an extended period of time (overnight, weekend, etc.). Run the tool for approximately 30 seconds to ensure the oil is evenly distributed throughout the tool. Store it in a clean and dry location.

STORAGE

When not in use for an extended period, apply a thin coat of lubricant to the steel parts to avoid rust. Remove the lubricant before using the tool again.

DISPOSAL

Recycle a tool damaged beyond repair at the appropriate facility. Contact your local municipality for a list of disposal facilities or

by-laws for electronic devices, batteries, oil or other toxic liquids.

IMPORTANT! DO NOT pollute the environment by allowing uncontrolled discharge of waste oil.

Page 11

V1.0 AIR NEEDLE SCALER 8348674

Visit www.princessauto.com for more information 11

TROUBLESHOOTING

Visit a Princess Auto Ltd. location for a solution if the tool does not function properly or parts are missing. If unable to do so, have a qualified technician service the tool.

PROBLEMS

POSSIBLE CAUSES

SUGGESTED SOLUTIONS

Tools will not run. Air flows freely from exhaust.

Piston is jammed. 3. Sharply strike punch with

a hammer to loosen piston.

4. If still jammed, disassemble barrel from housing and use punch to push piston through the rear of barrel.

5. Clean the barrel and piston. Remove any rust.

6. Reassemble.

Tool will not shut off.

1. Throttle valve o-ring dislodged from seat inlet valve.

2. Trigger mechanism jammed or dirty.

1. Replace throttle valve o-rings.

2. Clean trigger mechanism and lubricate.

Loss of power or erratic performance.

Excessive drain on the air hose. Incorrect size or type of hose connectors.

Check the air hose and confirm the hose fitting is correct for the inlet bushing.

Moisture or restriction in the air hose/tank

Depressurize system and drain tank and air hose of water.

Air compressor has

insufficient flow.

Ensure tool is connected to

a compressor with a rate flow that matches the tool.

Page 13

V1.0 AIR NEEDLE SCALER 8348674

Visit www.princessauto.com for more information 13

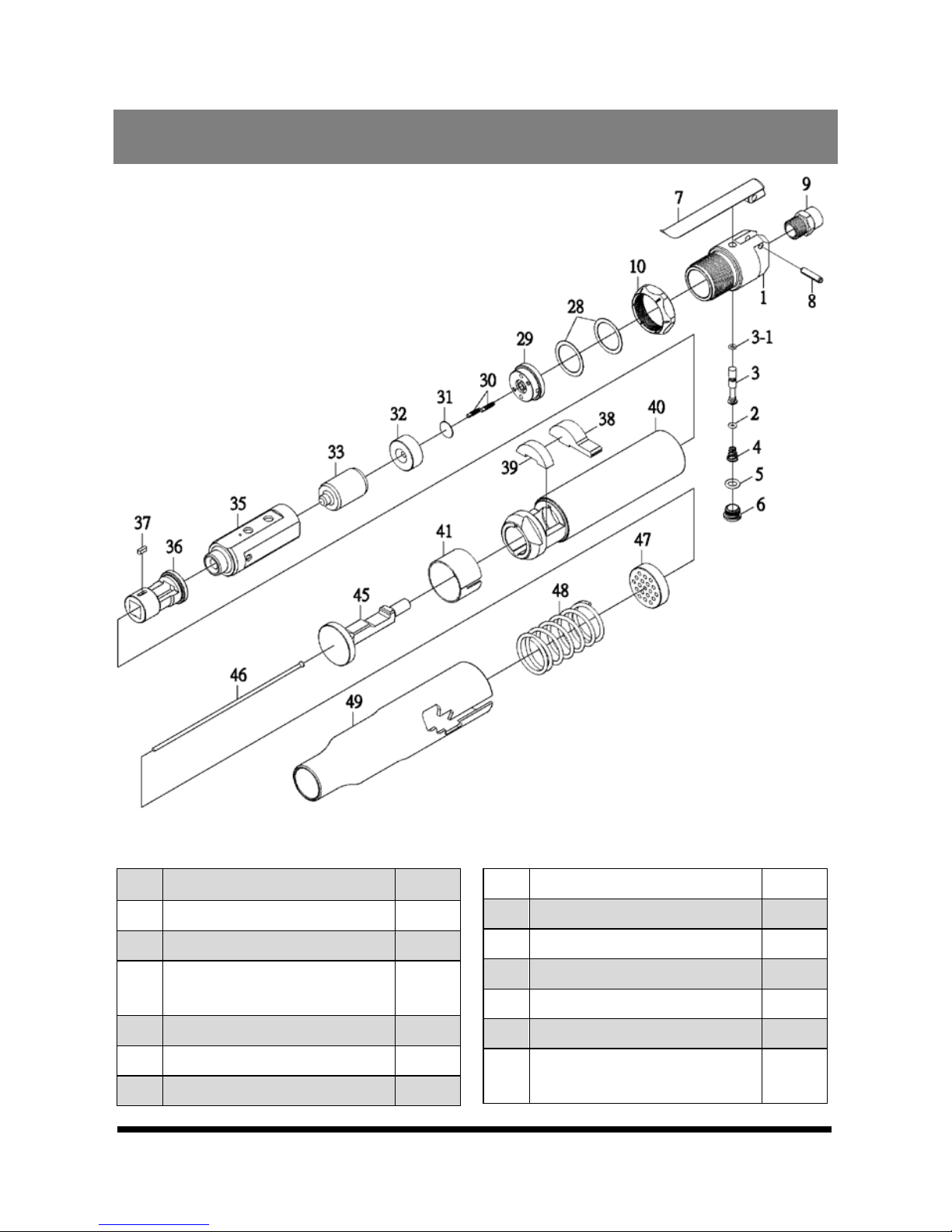

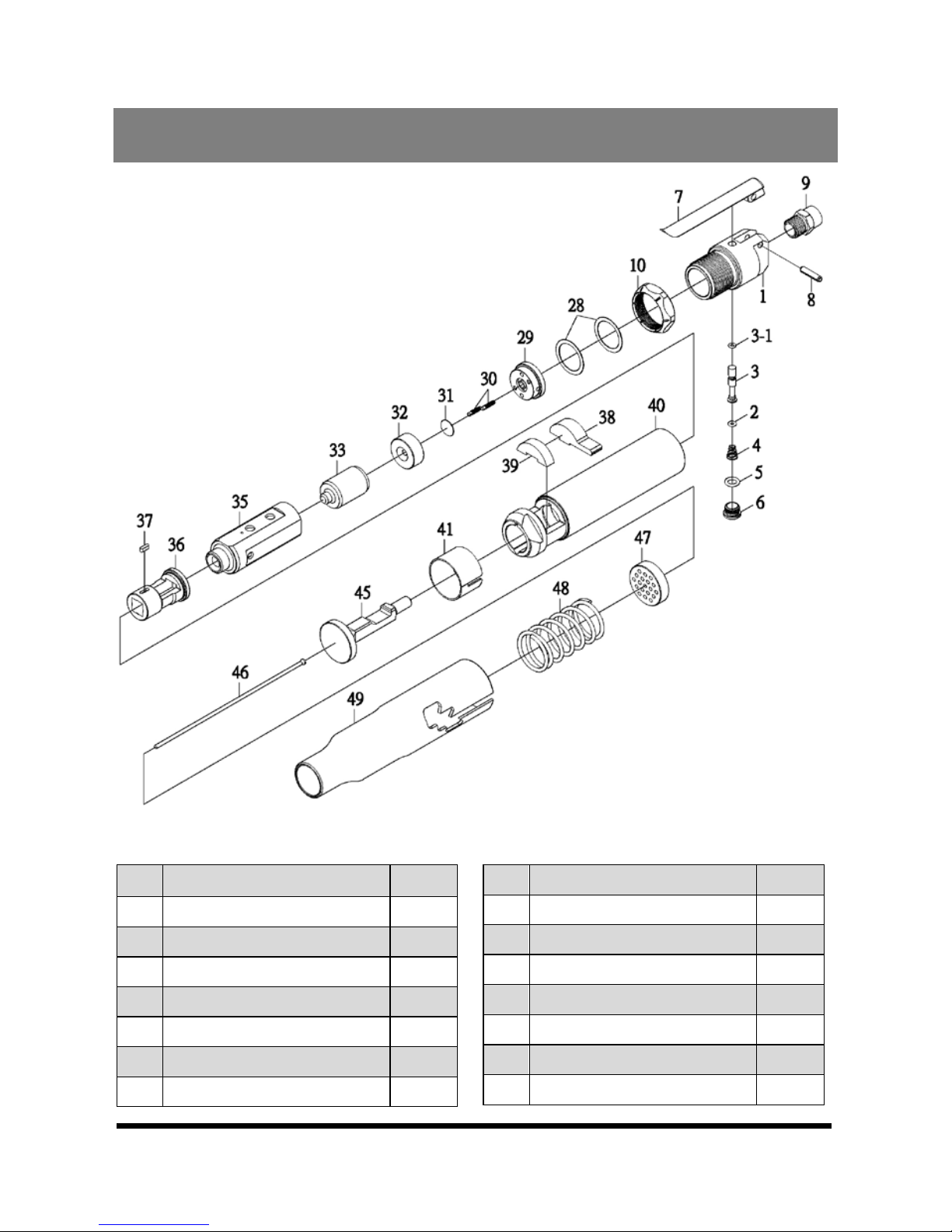

PARTS BREAKDOWN

PARTS LIST

# DESCRIPTION QTY

1 Backhead 1

O-ring

3 Throttle valve 1

3-1

O-ring

4 Spring 1 5 O-ring 1 6 Valve cap 1

7 Lever 1 8 Spring pin 1

Hose adapter

10 Lock ring 1 28 Alignment shim 1 29 Rear block valve 1

31 Valve 1

Page 14

8348674 AIR NEEDLE SCALER V1.0

14 For technical questions call 1-800-665-8685

DESCRIPTION

QTY

32 Front valve block

Piston

35 Barrel sleeve 1

Nose

37 Key 1

Drive retainer

39 Retainer buffer 1

Barrel

41 Retainer cap 1

Needle driver

46 3 mm needle set 19

3 mm needle holder

48 Spring 1

Front nosepiece

Page 15

V1.0 AIR NEEDLE SCALER 8348674

Visit www.princessauto.com for more information 15

Page 16

8348674 AIR NEEDLE SCALER V1.0

16 For technical questions call 1-800-665-8685

Page 17

V 1,0 8348674

Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.

DÉROUILLEUR-DÉTARTREUR PNEUMATIQUE

MANUEL D'UTILISATEUR

Page 18

8348674 DÉROUILLEUR-DÉTARTREUR PNEUMATIQUE V 1,0

2 En cas de questions techniques, appelez le 1-800-665-8685

SPÉCIFICATIONS

Consommation d'air à 90 lb/po carré 2,5 CFM Longueur de course 1 1/8 po

Vitesse d'impact

4 600 Coups/min

Diamètres d’aiguilles 3 mm

Pression max.

120 lb/carré

Entrée d'air 1/4 po NPT Type d'échappement Avant Taille de tuyau à air recommandée 3/8 po

INTRODUCTION

Idéal pour enlever la rouille, la calamine et la peinture rapidement et facilement. Enlève le fondant de soudage, la rouille, la calamine, la peinture, le ciment et les autres résidus lors de la préparation des surfaces.

Le concept droit permet d’accéder aux endroits difficiles d’accès. Le dérouilleur-détartreur présente 19 pointeaux d’acier très résistants à l’usure, un corps et un piston thermisés afin de prolonger la durée utile de l’outil. Il est également muni d’un dispositif de retenue avec verrou pour levier.

SÉCURITÉ

AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions avant d'utiliser cet outil. L'utilisateur doit respecter

DÉROUILLEUR-DÉTARTREUR PNEUMATIQUE

Page 19

V 1,0 DÉROUILLEUR-DÉTARTREUR PNEUMATIQUE 8348674

Visitez www.princessauto.com pour plus d'informations 3

les précautions de base lorsqu'il utilise cet outil afin de réduire le risque de blessure ou de dommage à l'équipement.

Conservez ce manuel qui contient les avertissements de sécurité, les précautions, les instructions de fonctionnement ou d'inspection et d'entretien.

DÉFINITIONS DE DANGER

Veuillez-vous familiariser avec les avis de danger qui sont présentés dans ce manuel. Un avis est une alerte indiquant qu'il existe un risque de dommage à la propriété, de blessure ou de décès si on ne respecte pas certaines instructions.

DANGER ! Cet avis indique un risque immédiat et particulier qui

entraînera des blessures corporelles graves ou même la

mort

si on omet de prendre les précautions nécessaires.

AVERTISSEMENT ! Cet avis indique un risque particulier ou une pratique non sécuritaire qui

pourrait

entraîner des

blessures corporelles graves ou même la mort

si on omet de

prendre les précautions nécessaires. ATTENTION ! Cet avis indique une situation possiblement

dangereuse qui peut entraîner des blessures mineures ou modérées si on ne procède pas de la façon recommandée.

AVIS ! Cet avis indique un risque particulier ou une pratique non sécuritaire qui entraînera des dommages au niveau de l'équipement ou des biens, mais non des blessures corporelles.

AIRE DE TRAVAIL

1. Travaillez dans un environnement de travail sécuritaire. Gardez votre aire de travail propre, bien éclairée et exempte de toute distraction.

2. Assurez-vous que les personnes qui ne portent pas l'équipement de sécurité approprié ne se trouvent pas à proximité de l'aire de travail.

Page 20

8348674 DÉROUILLEUR-DÉTARTREUR PNEUMATIQUE V 1,0

4 En cas de questions techniques, appelez le 1-800-665-8685

3. Rangez les outils correctement dans un lieu sécurisé et sec. Gardez les outils hors de la portée des enfants.

4. N'installez pas et n'utilisez pas d'outils électriques en présence de gaz, de poussière ou de liquides inflammables.

SÉCURITÉ PERSONNELLE

AVERTISSEMENT ! Portez de l'équipement de protection personnelle homologué par l'Association canadienne de normalisation (CSA) ou l'American National Standards Institute (ANSI).

ÉQUIPEMENT DE PROTECTION PERSONNELLE

1. Portez toujours des lunettes antiprojections qui offrent une protection frontale et latérale pour les yeux. L'équipement de protection des yeux devrait être conforme à la norme CSA Z94.3-07 ou ANSI Z87.1 fonction du type de travail effectué.

2. Portez un écran facial panoramique de type approprié avec les lunettes de sécurité puisque cette tâche peut créer des copeaux, des matières abrasives ou des particules.

3. Portez des gants qui protègent en fonction des matériaux de travail et pour réduire les effets des vibrations de l'outil.

3.1 Ne portez pas de gants lorsque vous utilisez un outil

dans lequel le tissu pourrait demeurer coincé, entraînant ainsi la main.

4. Portez des vêtements de protection conçus pour l'environnement de travail et pour l'outil.

5. Les chaussures antidérapantes sont recommandées pour maintenir la stabilité et l'équilibre au sein de l'environnement de travail.

6. Portez un appareil respiratoire approuvé par la NIOSH pour travailler sur des matériaux qui produisent des émanations dangereuses, de la poussière ou des particules.

Page 21

V 1,0 DÉROUILLEUR-DÉTARTREUR PNEUMATIQUE 8348674

Visitez www.princessauto.com pour plus d'informations 5

7. Cet outil peut causer des dommages à l'ouïe. Portez un dispositif de protection anti-bruit présentant une cote de réduction du bruit adéquate en fonction du niveau de décibels.

PRÉCAUTIONS PERSONNELLES

Gardez le contrôle de l'outil, de vos mouvements et de l'environnement de travail pour éviter les blessures ou le bris de l'outil.

1. N'utilisez pas l'outil si vous êtes fatigué ou sous l'effet de drogues, d'alcool ou de médicaments.

2. Évitez de porter des vêtements ou des bijoux pouvant se prendre dans les pièces mobiles d'un outil. Gardez les cheveux longs recouverts ou attachés.

3. N'utilisez pas l'outil si vous devez étirer les bras pour vous en servir. Une stabilité et un équilibre appropriés sont nécessaires afin d'avoir un meilleur contrôle en cas de situations inattendues.

4. Soutenez la pièce à travailler ou fixez-la sur une plateforme stable. Une pièce à travailler tenue dans les mains ou appuyée contre votre corps sera instable et peut entraîner des blessures corporelles.

5. Tenez cet outil solidement à l’aide des deux mains. Un outil tenu d’une seule main peut causer une perte de contrôle.

CONSIGNES DE SÉCURITÉ SPÉCIFIQUES

DANGER ! Ne permettez PAS au confort ou à votre familiarisation avec l'outil (obtenus après un emploi répété) de se substituer à une adhésion stricte aux règles de sécurité de l'outil. Si vous utilisez cet outil de façon dangereuse ou incorrecte, vous pouvez subir des blessures corporelles graves.

1. Utilisez le bon outil pour la tâche à effectuer. Cet outil a été conçu pour une utilisation spécifique. Évitez de modifier ou d'altérer cet outil ou de l'utiliser à une fin autre que celle pour laquelle il a été conçu.

Page 22

8348674 DÉROUILLEUR-DÉTARTREUR PNEUMATIQUE V 1,0

6 En cas de questions techniques, appelez le 1-800-665-8685

2. Évitez les démarrages accidentels. Avant de raccorder l’outil à sa source d’air comprimé, assurez-vous que le levier de la soupape à air est à sa position arrêt (OFF). Quand vous déplacez l’outil, votre doigt ne doit jamais être sur le levier de la soupape pneumatique.

PRÉCAUTIONS RELATIVES AUX OUTILS PNEUMATIQUES

1. Inspectez le tuyau d’air de l'outil pour déceler des fissures, des effilochures et tout autre défaut avant chaque utilisation. Arrêtez l'utilisation si le tuyau d’air est endommagée ou si un sifflement se fait entendre provenant du tuyau à air ou des connecteurs pendant le fonctionnement de l'outil. Remplacez le tuyau d’air ou le composant défectueux.

2. Veillez à ce que personne, ni aucun matériel mobile ou des véhicules n'écrasent le tuyau d’air non protégée. Placez le tuyau d’air à l'écart des zones de circulation intense, soit à l'intérieur d'un conduit renforcé ou placez des planches des deux côtés de le tuyau d’air afin de créer un couloir protecteur.

3. Pour éviter tout dommage au tuyau d'air, observez les précautions suivantes :

3.1 Ne transportez jamais l'outil par le tuyau d'air.

3.2 Gardez le tuyau d’air derrière l'outil et hors du trajet

de l'outil.

3.3 Gardez le tuyau d’air à l'écart des sources de chaleur,

de l'huile, des bords coupants ou des pièces mobiles.

3.4 N'enroulez pas le tuyau d’air autour de l'outil, car les

arêtes vives risquent de percer ou de fissurer le tuyau d'air. Enroulez le tuyau d’air pour l'entreposage.

4. Un conduite d'air endommagée ou débranchée sous pression peut se comporter à la façon d'un fouet et infliger des blessures corporelles ou endommager l'aire de travail. Fixez le tuyau d’air du compresseur à une structure fixe ou permanente au moyen de serre-câbles ou d'attache-câbles.

Page 23

V 1,0 DÉROUILLEUR-DÉTARTREUR PNEUMATIQUE 8348674

Visitez www.princessauto.com pour plus d'informations 7

5. Installez une soupape d'arrêt ou un régulateur sur la conduite afin de permettre une commande immédiate de l'alimentation en air, en cas d'urgence, même si un tuyau se fend.

6. Consultez la pression nominale maximale du fabricant en ce qui concerne les outils pneumatiques et accessoires. La pression de sortie du compresseur doit être réglée de façon à ne jamais dépasser la pression nominale maximale de l'outil.

PRÉCAUTIONS RELATIVES AUX VIBRATIONS

1. Cet outil vibre pendant son usage. Une exposition répétitive ou prolongée aux vibrations peut causer des blessures temporaires ou permanentes, surtout aux mains, aux bras et aux épaules.

2. Toute personne qui utilise des outils vibrateurs sur une base régulière ou durant des périodes prolongées doit d'abord consulter un médecin et se prêter régulièrement à des examens de santé pour s'assurer que des problèmes médicaux ne sont pas causés ou aggravés par l'usage de tels outils.

3. Si vous ressentez des symptômes reliés aux vibrations (comme un fourmillement, un engourdissement, des doigts blancs ou bleus), consultez un médecin le plus tôt possible.

4. N'utilisez PAS cet outil en présence d'une des conditions suivantes :

• Grossesse

• Mauvaise circulation sanguine aux mains

• Blessures antérieures aux mains

• Troubles neurologiques

• Diabète

• Maladie de Raynaud

5. Ne fumez pas pendant que vous utilisez cet outil. La nicotine réduit la circulation sanguine vers les mains et les doigts et augmente le risque de blessure reliée aux vibrations.

Page 24

8348674 DÉROUILLEUR-DÉTARTREUR PNEUMATIQUE V 1,0

8 En cas de questions techniques, appelez le 1-800-665-8685

6. Portez des gants appropriés pour réduire les effets des vibrations.

7. Utilisez l'outil qui produit le moins de vibration possible si vous pouvez choisir entre différents processus.

8. N'utilisez pas l'outil pendant des périodes prolongées. Prenez souvent des pauses lorsque vous utilisez cet outil.

9. Laissez l'outil faire le travail. Tenez l'outil le moins serré possible (tout en le contrôlant de manière sécuritaire).

10. Pour réduire les vibrations, entretenez l'outil selon les directives figurant dans ce manuel. En cas de vibrations anormales, cessez d'utiliser cet outil immédiatement.

DÉBALLAGE

AVERTISSEMENT ! Ne faites pas fonctionner l'outil si des pièces sont manquantes. Remplacez les pièces manquantes avant l'utilisation. Le non-respect de cet avertissement peut entraîner une défectuosité et des blessures graves.

Retirez les pièces et les accessoires de l'emballage et vérifiez s'il y a des dommages. Assurez-vous que tous les articles sur la liste de pièces sont compris.

Contenu :

• Dérouilleur-détartreur

• Pointeaux

ASSEMBLAGE ET INSTALLATION

Les numéros de référence entre parenthèses (no 1) se rapportent à la liste de pièces comprise.

POSE DU RACCORD PNEUMATIQUE

Préparez un raccord pneumatique standard NPT mâle de 1/4 po (vendu séparément) convenant à votre outil.

Page 25

V 1,0 DÉROUILLEUR-DÉTARTREUR PNEUMATIQUE 8348674

Visitez www.princessauto.com pour plus d'informations 9

1. Enveloppez les filets externes du raccord mâle de ruban d'étanchéité.

1.1 Enveloppez le ruban dans le sens horaire de façon qu'il

ne se déroule pas.

1.2 Ne recouvrez pas tous les filets de ruban. Laissez le

raccord ouvert sur l'avant pour y fixer l'outil.

2. Vissez le raccord à l'entrée d'air de l'outil et serrez-le ensuite au moyen d'une clé.

3. Faites fonctionner le compresseur à faible volume et vérifiez si le raccord présente des fuites d'air. N'utilisez pas l'outil avant d'avoir réparé toutes les fuites d'air ou remplacé le composant défectueux.

IMPORTANT ! La vibration peut entraîner une panne si un raccord rapide est relié directement à l’outil pneumatique. Pour contourner ce problème, reliez un tuyau de guidage à la perceuse. Vous pouvez alors utiliser un raccord rapide pour relier le tuyau de guidage à la conduite d'air.

UTILISATION

1. Prenez l’outil avec les deux mains. Placez une main sur le boîtier d’aiguilles (n

27) et l’autre main sur le corps de l’outil.

2. Appuyez sur le levier (n

7) pour le faire fonctionner.

Assurez-vous que les aiguilles (n

24) ne soient en contact

avec aucune surface lorsque vous activez l’outil.

3. Placez les aiguilles vibrantes sur la surface de travail. Déplacez la marteau à aiguilles sur la surface sur laquelle vous voulez enlever du matériel.

4. Gardez seulement une légère pression sur l’outil pendant son usage. N’appliquez pas de pression forte car cela risque d’endommager la surface.

5. Ne gardez pas le marteau à aiguilles sur une partie de la surface de travail pendant plus de quelques secondes. Des intervalles plus longs peuvent endommager la surface.

Page 26

8348674 DÉROUILLEUR-DÉTARTREUR PNEUMATIQUE V 1,0

10 En cas de questions techniques, appelez le 1-800-665-8685

6. Si le marteau à aiguilles n’enlève pas le matériel sur la surface après quelques tentatives de courte durée, ne continuez pas. Utilisez une autre méthode pour enlever le matériel.

SOIN ET ENTRETIEN

1. Entretenez l'outil avec soin. Un outil en bon état sera efficace, plus facile à contrôler et préviendra les problèmes de fonctionnement.

2. Inspectez les composants de l'outil régulièrement. Réparez ou remplacez les composants endommagés ou usés. Employez seulement des pièce autorisées.

3. Suivez les instructions pour lubrifier et remplacer les accessoires.

4. Utilisez seulement des accessoires conçus pour être utilisés avec cet outil.

5. Gardez les poignées de l'outil propres, sèches et exemptes d'huile ou de graisse en tout temps.

6. Veillez à ce que l'étiquette et la plaque signalétique demeurent intactes sur l'outil. Elles comportent des renseignements importants. Si elles sont illisibles ou manquantes, communiquez avec Princess Auto Ltd. pour les remplacer.

AVERTISSEMENT ! Seul un personnel d'entretien qualifié doit effectuer la réparation de l'outil/l'appareil. Un outil/appareil mal réparé peut présenter un risque pour l'utilisateur et/ou pour les autres.

NETTOYAGE

Après avoir utilisé l’outil, nettoyez-le, en vous assurant qu’il n’y a pas de poussières ou de résidus qui pourraient endommager l’outil ou affecter son fonctionnement. Essuyez l’outil avec une guenille propre et aspergez l’outil avec de l’air comprimé. Si de l’air comprimé n’est pas disponible, utilisez une brosse pour

Page 27

V 1,0 DÉROUILLEUR-DÉTARTREUR PNEUMATIQUE 8348674

Visitez www.princessauto.com pour plus d'informations 11

enlever toutes les poussières de l’outil et des évents d’aération. N’utilisez pas de produits chimiques ou de solvants pour nettoyer l’outil.

LUBRIFICATION D'OUTILS PNEUMATIQUES

AVIS ! Utilisez uniquement une huile pour outil pneumatique pour lubrifier l'outil. Les autres lubrifiants ne conviennent pas, puisqu'ils endommageront l'outil et causeront un mauvais fonctionnement durant l'utilisation.

AVIS ! N'utilisez jamais une huile pénétrante pour lubrifier l'outil. L'huile pénétrante agit à la façon d'un solvant qui dissout la garniture de graisse de l'outil qui peut endommager les joints toriques, entraînant ainsi un grippage ou une défectuosité de l'outil.

1. Afin de prévenir la corrosion durant l'expédition et l'entreposage, tous les outils pneumatiques présentent un revêtement interne de graisse. Pour enlever cette graisse, versez une bonne quantité d'huile pour outils pneumatiques dans l'entrée d'air, puis faites marcher l'outil à vide jusqu'à ce que les gaz d'échappement soient transparents.

2. Ajoutez quelques gouttes d'huile pour outil pneumatique chaque jour dans le connecteur mâle de l'outil, soit avant l'utilisation et après chaque heure d'utilisation continue. Sans lubrification, l'outil ne fonctionnera pas correctement et ses pièces s'useront prématurément.

3. Évitez d'ajouter une trop grande quantité d'huile pour outil pneumatique, puisque cela peut entraîner une perte de puissance prématurée et éventuellement un bris de l'outil. Un technicien qualifié devra démonter l'outil et se débarrasser de l'excès d'huile.

4. Appliquez une généreuse quantité d'huile pour outil pneumatique avant de l'entreposer durant une longue période (toute une nuit, une fin de semaine, etc.). Faites

Page 28

8348674 DÉROUILLEUR-DÉTARTREUR PNEUMATIQUE V 1,0

12 En cas de questions techniques, appelez le 1-800-665-8685

fonctionner l'outil pendant environ 30 secondes pour vous assurer que l'huile est répartie uniformément dans l'outil. Rangez l'outil dans un endroit propre et sec.

ENTREPOSAGE

Si l'outil n'est pas utilisé pendant une période prolongée, appliquez une mince couche de lubrifiant sur les pièces en acier pour éviter qu'elles ne rouillent. Enlevez le lubrifiant avant de réutiliser l'outil.

MISE AU REBUT

Recyclez votre outil endommagé dans une installation prévue à cet effet s'il est impossible de le réparer.

Communiquez avec votre municipalité locale afin de connaître la liste des sites de mise au rebut ou les règlements en ce qui concerne les appareils électroniques, les batteries, l'huile et les liquides toxiques.

IMPORTANT ! Veillez à NE PAS polluer en évitant le rejet d'huile usée dans l'environnement.

Page 29

V 1,0 DÉROUILLEUR-DÉTARTREUR PNEUMATIQUE 8348674

Visitez www.princessauto.com pour plus d'informations 13

DÉPANNAGE

Si l'outil ne fonctionne pas correctement ou si des pièces sont manquantes, visitez un magasin Princess Auto Ltd. afin de trouver une solution. Si ce n'est pas possible, demandez à un technicien qualifié de réparer l'outil.

PROBLÈMES

CAUSES POSSIBLES

SOLUTIONS SUGGÉRÉES

L'outil fonctionne à vitesse normale mais perd de la puissance sous charge.

Les pièces du moteur sont usées.

1. Demandez à un technicien qualifié de réparer l'outil.

2. Remplacez l'outil ou les pièces.

Il manque d’huile pour outils pneumatiques

Versez de l’huile pour outils pneumatiques dans l’entrée d’air, conformément aux instructions.

L'outil fonctionne lentement. Un peu d'air sort de l'échappement.

Les pièces du moteur

sont coincées par des particules de saleté.

Le débit d'air est bloqué par de la saleté.

1. Vérifiez si le filtre d'entrée d'air est bloqué.

2. Versez de l'huile pour outils pneumatiques dans l'entrée d'air, conformément aux instructions de lubrification pour enlever la graisse de garniture.

3. Actionnez l'outil en pulsions courtes pour enlever les débris.

4. Si l'outil est toujours bouché, nettoyez-le et lubrifiez-le de la façon décrite dans les instructions de lubrification.

Régulateur d'air en position fermée

Ouvrez le régulateur d'air au débit d'air souhaité.

Excès d’huile d’outil

pneumatique dans l’outil ou accumulation de graisse d’expédition.

Faites fonctionner l’outil sans

charge durant de courtes périodes de temps jusqu’à ce que l’échappement s’éclaircisse.

Page 30

8348674 DÉROUILLEUR-DÉTARTREUR PNEUMATIQUE V 1,0

14 En cas de questions techniques, appelez le 1-800-665-8685

Problèmes

Causes possibles

Solutions suggérées

L'outil ne fonctionne pas. De l'air sort librement de l'échappement.

Dommages ou usure excessive des pièces internes

1. Demandez à un technicien qualifié de réparer l'outil.

2. Remplacez l'outil ou les pièces.

Le piston est

bloqué.

1. Enlevez le ciseau et la coupelle

de ressort.

2. Enfoncez le poinçon dans l'orifice du cylindre jusqu'à ce qu'il repose contre le piston.

3. Frappez d'un coup sec sur le poinçon avec un marteau afin de libérer le piston.

4. Si celui-ci est toujours coincé, démontez le corps du boîtier et utilisez un poinçon pour enfoncer le piston par l'arrière du corps.

5. Nettoyez le corps et le piston. Éliminez toute trace de rouille.

6. Remontez.

Il est impossible

d'arrêter l'outil.

La soupape

d'accélérateur à joints toriques est sortie de la soupape d'admission à siège.

1. Remplacez les joints toriques

de la soupape d'accélérateur.

2. Nettoyez le mécanisme de gâchette et lubrifiez-le ensuite.

Perte de puissance ou fonctionnement irrégulier

Écoulement excessif sur la conduite d'air. Raccords de tuyau de taille ou de type incorrects.

Vérifiez la conduite d'air et confirmez que le raccord de tuyau convient parfaitement à la douille d'admission.

Humidité ou

obstruction dans la conduite d'air/le réservoir

Dépressurisez le système et

vidangez toute eau contenue dans le réservoir et dans la conduite d'air.

Le débit du

compresseur d'air est insuffisant.

Assurez-vous que l'outil soit

raccordé à un compresseur dont le débit nominal correspond à celui de l'outil.

Page 31

V 1,0 DÉROUILLEUR-DÉTARTREUR PNEUMATIQUE 8348674

Visitez www.princessauto.com pour plus d'informations 15

RÉPARTITION DES PIÈCES

LISTE DES PIÈCES

NO DESCRIPTION QTÉ

1 Tête de base 1 2 Joint torique 1 3 Soupape

d’accélérateur

3-1 Joint torique 1 4 Ressort 1

Joint torique

6 Capuchon de soupape 1 7 Levier 1 8 Tige de ressort 1 9 Raccord de tuyau 1

Bague de retenue

28 Cale d’alignement 1 29 Bloc de soupape

arrière

Page 32

8348674 DÉROUILLEUR-DÉTARTREUR PNEUMATIQUE V 1,0

16 En cas de questions techniques, appelez le 1-800-665-8685

DESCRIPTION

QTÉ

30 Goupille 2

Soupape

32 DESCRIPTION 1 33 Bloc de soupape

avant

35 Piston 1

Manchon de baril

37 Nez 1

Clé

39 Dispositif de retenue

d’entraînement

40 Amortisseur de

dispositif de retenue

41 Baril 1 45 Capuchon de

retenue

46 Dispositif

d’entraînement de pointeaux

47 Ensemble de

pointeaux de 3 mm

48 Support de

pointeaux de 3 mm

49 Ressort 1
