Page 1
Please read this manual before use.
User Manual
5 PC SHORT BARREL AIR
HAMMER KIT
V 3.05 8344558
Page 2
2 For technical questions call 1-800-665-8685
V 3.05 8344558
5 PC SHORT BARREL AIR
HAMMER KIT
SPECIFICATIONS
Air Consumption at
90 PSI
3 CFM
Maximum Pressure 90 PSI
Air Inlet 1/4 in. NPT
No Load Speed 3,000 Strokes per Minute
Stroke Length 2-5/16 in. Stroke
Chisels 4 Piece Chrome-moly Chisel Set
Material Aluminum Housing
INTRODUCTION
This Pro.Point air hammer is tough enough to keep up with the
daily demands of the professional. Its well-balanced construction
and comfortable handle means a solid grip and less user fatigue.
Good for exhaust work, cutting metals, chipping and scraping
surfaces. Uses standard 0.401 in. shank chisels.
Page 3
Visit www.princessauto.com for more information 3
8344558 V 3.05
5 pc Short Barrel Air Hammer Kit
SAFETY
WARNING! Read and understand all instructions before using this
tool. The operator must follow basic precautions to reduce the
risk of personal injury and/or damage to the equipment.
Keep this manual for safety warnings, precautions, operating or
inspection and maintenance instructions.
HAZARD DEFINITIONS
Please familiarize yourself with the hazard notices found in this
manual. A notice is an alert that there is a possibility of property
damage, injury or death if certain instructions are not followed.
WARNING! This notice indicates a specific hazard or unsafe
practice that could result in severe personal injury or death if the
proper precautions are not taken.
CAUTION! This notice indicates a potentially hazardous situation
that may result in minor or moderate injury if proper practices are
not taken.
NOTICE! This notice indicates that a specific hazard or unsafe
practice will result in equipment or property damage, but not
personal injury.
WORK AREA
1. Operate in a safe work environment. Keep your work area
clean, well lit and free of distractions.
2. Keep anyone not wearing the appropriate safety equipment
away from the work area.
3. Store tools properly in a safe and dry location. Keep tools out
of the reach of children.
Page 4
4 For technical questions call 1-800-665-8685
V 3.05 8344558
5 pc Short Barrel Air Hammer Kit
PERSONAL SAFETY
WARNING! Wear personal protective equipment approved by
the Canadian Standards Association (CSA) or American National
Standards Institute (ANSI).
PERSONAL PROTECTIVE EQUIPMENT
1. Always wear impact safety goggles that provide front and
side protection for the eyes. Wear a full-face shield if your
work creates metal filings or wood chips.
2. Wear gloves that provide protection based on the work
materials or to reduce the eects of tool vibration.
3. Non-skid footwear is recommended to maintain footing and
balance in the work environment.
4. Wear protective clothing designed for the work environment
and tool.
5. Wear the appropriate rated dust mask or respirator.
6. This tool can cause hearing damage. Wear hearing protection
gear with an appropriate Noise Reduction Rating to
withstand the decibel levels.
PERSONAL PRECAUTIONS
Control the tool, personal movement and the work environment to
avoid personal injury or damage to tool.
1. Do not operate any tool when tired or under the influence of
drugs, alcohol or medications.
2. Avoid wearing clothes or jewelry that can become entangled
with the moving parts of a tool. Keep long hair covered
or bound.
3. Do not overreach when operating a tool. Proper footing and
balance enables better control in unexpected situations.
4. Support the workpiece or clamp it to a stable platform.
Holding the workpiece by hand or against your body may
lead to personal injury.
5. Securely hold this tool using both hands. Using a tool with
only one hand can result in loss of control.
Page 5
Visit www.princessauto.com for more information 5
8344558 V 3.05
5 pc Short Barrel Air Hammer Kit
SPECIFIC SAFETY PRECAUTIONS
WARNING! The tool is not electrically insulated. Never use the
tool if there is a chance of it coming into contact with
live electricity.
WARNING! Some wood contains preservative such as copper
chromium arsenate (CCA), which can be toxic. When working on
these materials extra care should be taken to avoid inhalation and
minimize skin contact.
1. Before using this tool, make sure you know the work area
and material you are working on. Make sure you do not
accidentally puncture pipes, pressurized containers or
electrical cables.
2. Do not point the tool at yourself, or others. Keep hands and
other body parts away from the nosepiece to avoid injury.
3. Only use with accessories rated to handle the forces exerted
by this tool during operation. Accessories not designed for
the forces generated may break and forcefully launch pieces.
4. Attach all accessories properly to the tool before connecting
the air supply. A loose accessory may detach or break
during operation.
5. Do not lay the tool down until it has come to a complete
stop. Moving parts can grab the surface and pull the tool out
of your control.
6. The chisels will become hot while chipping or scaling. Allow
the chisels to completely cool before touching.
7. When chipping or scaling in a potentially explosive
environment, use a spark resistant chisel (usually made of
beryllium copper).
8. Chisels that are worn or blunt at the cutting edge or shank.
A damaged chisel may damage the air hammer, reducing
eciency and increasing vibration. A chisel that breaks can
cause injury.
9. Do not store chisels below 0°C (32°F). Freezing
temperatures can make hardened steels brittle, which can
cause breakage and lead to injury.
Page 6
6 For technical questions call 1-800-665-8685
V 3.05 8344558
5 pc Short Barrel Air Hammer Kit
GENERAL SAFETY PRECAUTIONS
AIR TOOL PRECAUTIONS
1. Extended exposure to air tool noise may cause hearing loss.
Ear protection gear can reduce or eliminate the noise level.
Add a muing device to the air tool’s exhaust if possible.
2. Inspect the tool’s airline for cracks, fraying or other faults
before each use. Discontinue use if the airline is damaged
or hissing is heard from the airline or connectors, while
operating the tool. Replace the defective component/airline.
3. Do not allow people, mobile equipment or vehicles to pass
over the unprotected airline. Position the airline away from
high trac areas, in a reinforced conduit or place planks on
both sides of the airline to create a protective trench.
4. Prevent damage to the airline by observing the following:
a. Never carry the tool by the airline.
b. Keep the airline behind the tool and out of the tool’s
work path.
c. Keep the airline away from heat, oil, sharp edges or
moving parts.
d. Do not wrap the airline around the tool as sharp edges
may pierce or crack the airline. Coil the airline
when storing.
5. A damaged or disconnected airline under pressure may
whip around and inflict personal injury or damage the work
area. Secure the compressor’s airline to a fixed or permanent
structure with clamps or cable ties.
6. Install an in-line shuto valve or regulator to allow immediate
control over the air supply in an emergency, even if a hose
is ruptured.
7. Check the manufacturer’s maximum pressure rating for air
tools and accessories. Compressor outlet pressure must
be regulated so as to never exceed the maximum pressure
rating of the tool.
Page 7
Visit www.princessauto.com for more information 7
8344558 V 3.05
5 pc Short Barrel Air Hammer Kit
VIBRATION PRECAUTIONS
1. This tool vibrates during use. Repeated or long-term
exposure to vibration may cause temporary or permanent
physical injury, particularly to the hands, arms and shoulders.
2. Anyone using vibrating tools regularly or for an extended
period should first be examined by a doctor and then have
regular medical check ups to ensure medical problems are
not being caused by or worsened from tool use.
3. If you feel any medical symptoms related to vibrations
(such as tingling, numbness, and white or blue fingers), seek
medical attention as soon as possible.
4. DO NOT use this tool if one of the following applies:
a. Pregnant
b. Impaired blood circulation to the hands
c. Past hand injuries
d. Nervous system disorders
e. Diabetes
f. Raynaud’s Disease
5. Do not smoke while operating the tool. Nicotine reduces the
blood flow to the hands and fingers, increasing the risk of
vibration-related injury.
6. Wear suitable gloves to reduce the eects of vibration.
7. Use the tool with the least amount of vibration, when there is
a choice between dierent processes.
8. Do not use for extended periods. Take frequent breaks when
using this tool.
9. Let the tool do the work. Grip the tool as lightly as possible
(while still keeping safe control of it).
10. To reduce vibrations, maintain the tool as explained in this
manual. If abnormal vibrations occur, stop using this
tool immediately.
Page 8
8 For technical questions call 1-800-665-8685
V 3.05 8344558
5 pc Short Barrel Air Hammer Kit
USE AND CARE OF TOOL
1. Use the correct tool for the job. This tool was designed for a
specific function. Do not modify or alter this tool or use it for
an unintended purpose.
2. Do not carry the tool with fingers near or on the
trigger/switch.
3. Avoid unintentional starts. Be sure that the regulator/throttle
switch is in the neutral or OFF position when not in use and
before connecting it to any air source.
PARTS IDENTIFICATION
WARNING! Do not operate the tool if any part is missing. Replace
the missing part before operating. Failure to do so could result in
a malfunction and personal injury.
Remove the parts and accessories from the packaging and inspect
for damage. Make sure that all items in the parts list are included.
Contents:
• AirHammerwithattachedinletbushing
• Retainingclip
• 4chisels
ASSEMBLY

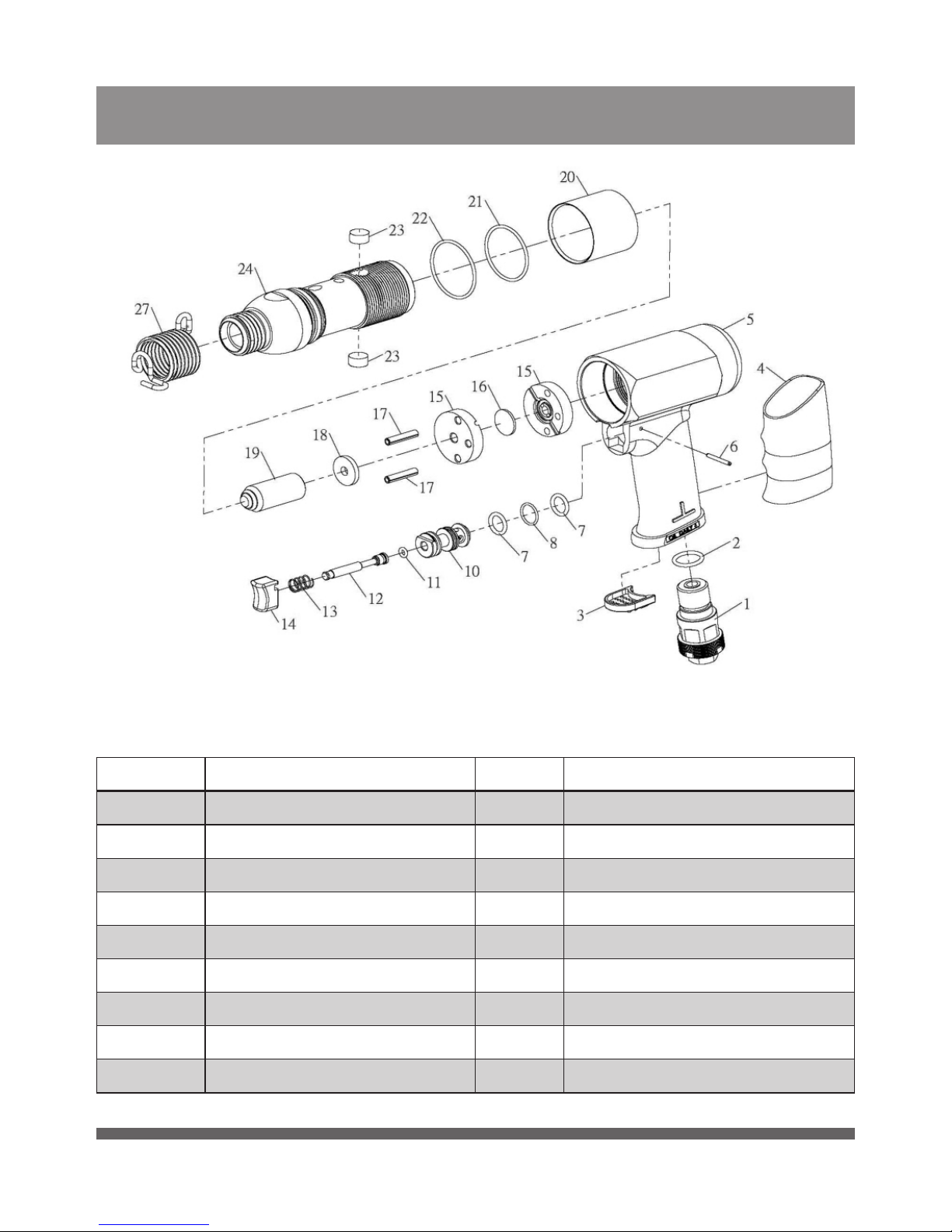

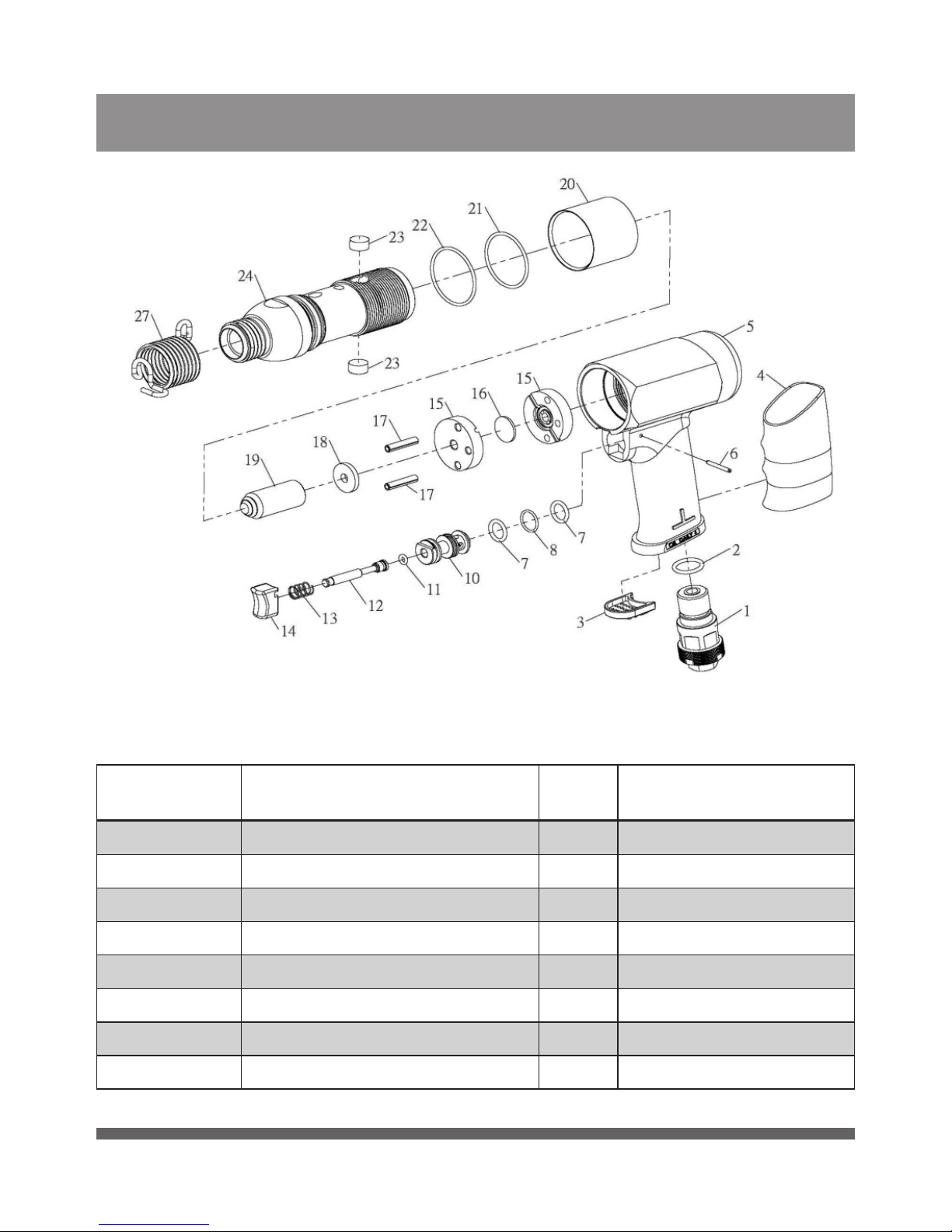

When this manual refers to a part number, it refers to the included
Parts List.
ACCESSORY INSTALLATION
1. Remove the internal packing grease from the tool before the
first use. See Lubrication for instructions.
2. Disconnect the tool from its air source and discharge any
residual air before attaching or changing chisels, bits
or accessories.
Page 9
Visit www.princessauto.com for more information 9
8344558 V 3.05
5 pc Short Barrel Air Hammer Kit
3. Select your chisel. Make sure it is in good working condition
and will not shatter or break while in use. Unscrew and
remove the retainer spring and insert the shank of the chisel.
Screw the retainer spring back on.
4. Test to make sure the chisel is firmly in place by running the
tool at no load for approximately 30 seconds. Failure to do
so could result in serious injury.
OPERATION
1. Ensure the regulator switch is in the neutral or OFF position.
2. Connect your tool to your air source.
3. Firmly grip the air hammer with both hands and place the
chisel against the workpiece.
4. Squeeze the trigger and slowly move along the workpiece.
Do not force the air hammer, let the tool do the work.
5. If the bit or chisel is not performing well, turn o the tool and
examine it to see if it is dull. Remember that sharp tools are
safer than ones that have become dull.
6. Once finished, disconnect the tool from its air source and
discharge any residual air in the tool before storing it.
7. After each use, remove the chisel and the retainer spring and
clean them, making sure there is no accumulated dust or
debris remaining on the tool.
MAINTENANCE
1. Maintain the tool with care. A tool in good condition is
ecient, easier to control and will have fewer problems.
2. Inspect the tool components periodically. Repair or replace
damaged or worn components.
3. Follow instructions for lubricating and changing accessories.
4. Keep the tool handles clean, dry and free from oil/grease at
all times.
5. Inspect the tool fittings, alignment and hoses and power
supply cord periodically. Have damaged or worn components
repaired or replaced by an authorized technician.
Page 10
10 For technical questions call 1-800-665-8685
V 3.05 8344558
5 pc Short Barrel Air Hammer Kit
6. When servicing, use only identical replacement parts. Only
use accessories intended for use with this tool. Replace
damaged parts immediately.
7. Maintain the tool’s label and name plate. These carry
important information. If unreadable or missing, contact
Princess Auto Ltd. for replacements.
WARNING! Only qualified service personnel should repair the
tool. An improperly repaired tool may present a hazard to the
user and/or others.
AIR TOOL LUBRICATION
Only use air tool oil to lubricate the tool. Other lubricants may
not be suitable and could damage the tool or cause a malfunction
during use.
1. All air tools are packed in grease to prevent corrosion of
internal parts during shipping and storage. To clean this out,
add a generous amount of air tool oil in the air inlet, and then
run the tool under no load until exhaust is clear.
2. Manually add a drop or two of air tool oil into the tool’s
male connector before each use, and after every hour of
continuous use. Without lubrication, the tool will not work
properly and parts will wear prematurely.
3. Avoid adding too much air tool oil as this can cause
premature power loss and eventual tool failure. The tool will
need to be taken apart by a qualified technician and cleaned
of excess oil.
4. In the event that it becomes necessary to store the tool for
an extended period of time (overnight, weekend, etc.), it
should receive a generous amount of lubrication at that time.
The tool should be run for approximately 30 seconds to
ensure oil has been evenly distributed throughout the tool.
The tool should be stored in a clean and dry environment.
NOTICE! Never use a penetrating oil to lubricate an air tool.
Penetrating oil may act as a solvent that will break down the
grease and cause the tool to seize up.
Page 11
Visit www.princessauto.com for more information 11
8344558 V 3.05
5 pc Short Barrel Air Hammer Kit
STORAGE
When not in use for an extended period, apply a thin coat of
lubricant to the steel parts to avoid rust. Remove the lubricant
before using the tool again.
DISPOSAL
Recycle a tool damaged beyond repair at the appropriate facility.
Page 12
12 For technical questions call 1-800-665-8685
V 3.05 8344558
5 pc Short Barrel Air Hammer Kit
TROUBLESHOOTING
Contact Princess Auto Ltd. for a solution if the tool does not function properly or parts
are missing. If unable to do so, have a qualified technician service the tool.
Problems Possible Causes Suggested Solutions
Tool runs at normal speed,
but loses power under
load.
Motor parts worn. Contact Princess Auto Ltd. for a solution.
If unable to do so, have a qualified
technician service the tool.
Tool runs slowly. Air flows
slightly from exhaust.
Motor parts jammed with dirt
particles.
OR
Airflow blocked by dirt.
1. Check air inlet filter for blockage.
2. Pour air tool lubricating oil into air inlet
as per Lubrication instructions.
3. Operate tool in short bursts.
4. Repeat above as needed. If this fails,
contact Princess Auto Ltd. for
a solution.
Air regulator in
closed position.
Open the air regulator to desired airflow.
Tools will not run. Air flows
freely from exhaust.
O-rings throttle valve dislodged
from seat inlet valve.
Contact Princess Auto Ltd. for a solution.
If unable to do so, have a qualified
technician service the tool.
Damage or excessive wearing of
internal parts.
Page 13
Visit www.princessauto.com for more information 13
8344558 V 3.05
5 pc Short Barrel Air Hammer Kit
Problems Possible Causes Suggested Solutions
1. Remove chisel and spring retainer.
2. Push punch through hole in the cylinder
until resting against the piston.
3. Sharply strike punch with a hammer to
loosen piston.
4. If still jammed, disassemble barrel from
housing and use punch to push piston
through the rear of barrel.
5. Clean the barrel and piston and remove
any rust.
6. Reassemble.
7. If unable to free piston, contact Princess
Auto for a solution.
Tool will not shut off. O-rings throttle valve dislodged
from seat inlet valve.
Contact Princess Auto Ltd. for a solution.
If unable to do so, have a qualified
technician service the tool.
Loss of power or erratic
performance.
Excessive drain on the airline.
Incorrect size or type of
hose connectors.
Check the airline and confirm the hose
fitting
is correct for the
inlet bushing.
Moisture or restriction in the
airline/tank
Depressurize system
and drain tank and airline of water.
Air compressor has
insufficient flow.
Ensure tool is connected to a compressor
with a rate flow that matches
the tool.
Page 14
14 For technical questions call 1-800-665-8685
V 3.05 8344558
5 pc Short Barrel Air Hammer Kit
PARTS BREAKDOWN
PARTS LIST
PARTS# DESCRIPTION QTY PARTS IDENTIFICATION
1 Inlet Bushing 1 DL-62011
2 O-ring (P16) 1 P-16
3 Exhaust Diuser 1 361003
4 Handle Cover 1 361004A
5 Housing Body 1 361005D
6 Spring Pin (2.5*25) 1 SPP-25250
7 O-ring (P12) 2 P-12
8 O-ring (S14) 1 P-S014
10 Valve Bushing 1 361010
Page 15
Visit www.princessauto.com for more information 15
8344558 V 3.05
5 pc Short Barrel Air Hammer Kit
PARTS# DESCRIPTION QTY PARTS IDENTIFICATION
11 O-ring (P4) 1 P-4
12 Valve Shaft 1 361012
13 Valve Spring 1 361013
14 Trigger 1 361014
15 Valve Body 2 361015
16 Valve 1 361016
17 Spring Pin (5*25) 2 SPP-50250
18 Cylinder Washer 1 361018
19 Piston 1 361A19
20 Cylinder Sleeve 1 361020
21 O-ring (S38) 1 P-S038
22 O-ring (S40) 1 P-S040
23 Cylinder Lock Plug 2 361023
24 Cylinder (Short Type) 1 361A24
27 Quick Change Retainer 1 361027
Page 16
16 For technical questions call 1-800-665-8685
V 3.05 8344558
5 pc Short Barrel Air Hammer Kit
Page 17
V 3,05 8344558
Manuel d'utilisateur
Veuillez lire ce manuel avant d'utiliser cet outil.
TROUSSE DE MARTEAU
PNEUMATIQUE À CYLINDRE
COURT, 5 PIÈCES
Page 18
2 En cas de questions techniques, appelez le 1-800-665-8685
V 3,05 8344558
TROUSSE DE MARTEAU
PNEUMATIQUE À CYLINDRE
COURT, 5 PIÈCES
SPÉCIFICATIONS
Consommation d’air à
90 lb/po carré
3 pi cubes/min
Pression maximale 90 lb/po carré
Entrée d’air 1/4 po NPT
Vitesse d'impact 3 000 cycles par minute
Longueur de course 2 5/16 po
Ciseaux Jeu de ciseaux en chrome-molybdène,
4 pièces
Matériau Boîtier en aluminium
INTRODUCTION
Ce marteau pneumatique Pro.Point est susamment robuste
pour répondre aux exigences quotidiennes des professionnels. Sa
construction très équilibrée et sa poignée confortable permettent
de disposer d’une prise solide et de diminuer la fatigue ressentie
par l’utilisateur.
Page 19
Visitez www.princessauto.com pour plus d'informations 3
8344558 V 3,05
Trousse de marteau pneumatiue à cylindre court, 5 pièces
SÉCURITÉ
AVERTISSEMENT ! Veuillez lire et comprendre toutes les
instructions avant d’utiliser cet outil. L’utilisateur doit respecter
les précautions de base lorsqu’il utilise cet outil afin de réduire le
risque de blessure ou de dommage à l’équipement.
Conservez ce manuel qui contient les avertissements de sécurité,
les précautions, les instructions de fonctionnement ou d’inspection
et d’entretien.
DÉFINITIONS DE DANGER
Veuillez-vous familiariser avec les avis de danger qui sont
présentés dans ce manuel. Un avis est une alerte indiquant qu’il
existe un risque de dommage à la propriété, de blessure ou de
décès si on ne respecte pas certaines instructions.
AVERTISSEMENT ! Cet avis indique un risque particulier ou une
pratique non sécuritaire qui pourrait entraîner des blessures
corporelles graves ou même la mort si on omet de prendre les
précautions nécessaires.
ATTENTION ! Cet avis indique une situation possiblement
dangereuse qui peut entraîner des blessures mineures ou
modérées si on ne procède pas de la façon recommandée.
AVIS ! Cet avis indique un risque particulier ou une pratique
non sécuritaire qui entraînera des dommages au niveau de
l’équipement ou des biens, mais non des blessures corporelles.
AIRE DE TRAVAIL
1. Travaillez dans un environnement de travail sécuritaire.
Gardez votre aire de travail propre, bien éclairée et exempte
de toute distraction.
2. Assurez-vous que les personnes qui ne portent pas
l’équipement de sécurité approprié ne se trouvent pas à
proximité de l’aire de travail.
Page 20
4 En cas de questions techniques, appelez le 1-800-665-8685
V 3,05 8344558
Trousse de marteau pneumatiue à cylindre court, 5 pièces
3. Rangez les outils correctement dans un lieu sécurisé et sec.
Gardez les outils hors de la portée des enfants.
SÉCURITÉ PERSONNELLE
AVERTISSEMENT ! Portez de l’équipement de protection
personnelle homologué par l’Association canadienne de
normalisation (CSA) ou l’American National Standards Institute
(ANSI).
ÉQUIPEMENT DE PROTECTION PERSONNELLE
1. Portez toujours des lunettes antiprojections qui orent une
protection frontale et latérale pour les yeux. Portez un écran
facial panoramique si votre travail produit des limailles ou
des copeaux de bois.
2. Portez des gants qui protègent en fonction des matériaux de
travail et pour réduire les eets des vibrations de l’outil.
3. Les chaussures antidérapantes sont recommandées pour
maintenir la stabilité et l’équilibre au sein de l’environnement
de travail.
4. Portez des vêtements de protection conçus pour
l’environnement de travail et pour l’outil.
5. Portez un masque antipoussières ou un appareil respiratoire
nominal approprié.
6. Cet outil peut causer des dommages à l’ouïe. Portez un
dispositif de protection anti-bruit présentant une cote de
réduction du bruit adéquate en fonction du niveau
de décibels.
PRÉCAUTIONS PERSONNELLES
Gardez le contrôle de l’outil, de vos mouvements et de
l’environnement de travail pour éviter les blessures ou le bris
de l’outil.
1. N’utilisez pas l’outil si vous êtes fatigué ou sous l’eet de
drogues, d’alcool ou de médicaments.
2. Évitez de porter des vêtements ou des bijoux pouvant
se prendre dans les pièces mobiles d’un outil. Gardez les
cheveux longs recouverts ou attachés.
Page 21
Visitez www.princessauto.com pour plus d'informations 5
8344558 V 3,05
Trousse de marteau pneumatiue à cylindre court, 5 pièces
3. N’utilisez pas l’outil si vous devez étirer les bras pour vous
en servir. Une stabilité et un équilibre appropriés sont
nécessaires afin d’avoir un meilleur contrôle en cas de
situations inattendues.
4. Soutenez la pièce à travailler ou fixez-la sur une plateforme stable. Une pièce à travailler tenue dans les mains ou
appuyée contre votre corps sera instable et peut entraîner
des blessures corporelles.
5. Tenez cet outil solidement à l’aide des deux mains. Un outil
tenu d’une seule main peut causer une perte de contrôle.
CONSIGNES DE SÉCURITÉ SPÉCIFIQUES
AVERTISSEMENT ! L’outil n’est pas isolé électriquement. N’utilisez
jamais l’outil s’il y a un risque de contact avec un élément
conducteur sous tension.
AVERTISSEMENT ! Certains bois peuvent contenir un préservatif
tel que l’arséniate de cuivre et de chrome, qui peut être toxique.
Lors du travail sur ces matériaux, faites très attention pour éviter
de respirer les poussières et minimiser le contact avec la peau.
1. Avant d’utiliser cet outil, assurez-vous de bien connaître l’aire
de travail/le matériau sur lequel vous allez travailler. Veillez
à ne pas percer par mégarde des tuyaux, des récipients
pressurisés ni des câbles électriques.
2. Ne pointez pas l’outil vers vous ou vers les autres. Gardez les
mains et les autres parties du corps loin du couvre-nez afin
de prévenir les blessures.
3. N’utilisez que des accessoires certifiés pour supporter les
forces exercées par cet outil durant son fonctionnement.
D’autres accessoires non conçus pour résister aux forces
produites risquent de se briser et de voler en éclats
avec force.
4. Avant de relier l’alimentation en air, fixez correctement tous
les accessoires sur l’outil. Un accessoire mal attaché pourrait
se détacher et se briser durant l’utilisation.
Page 22
6 En cas de questions techniques, appelez le 1-800-665-8685
V 3,05 8344558
Trousse de marteau pneumatiue à cylindre court, 5 pièces
5. Ne déposez pas l’outil avant qu’il ne soit complètement
arrêté. Des pièces mobiles peuvent s’agripper à une surface
et vous faire perdre la maîtrise de l’outil.
6. Pendant l’ébarbage ou l’écaillage, les ciseaux deviennent
chauds. Laissez refroidir complètement les ciseaux avant de
les toucher.
7. Lors d’ébarbage ou d’écaillage dans un environnement à
risque d’explosion, utilisez un ciseau résistant aux étincelles
(habituellement fabriqué en cuprobéryllium).
8. Les ciseaux usés ou arrondis sur le tranchant ou la tige. Un
ciseau endommagé pourrait briser le marteau pneumatique,
réduire l’ecacité et augmenter les vibrations. Un ciseau qui
se brise peut causer des blessures.
9. N’entreposez pas les ciseaux à une température inférieure à
0 °C (32 °F). Les températures sous le point de congélation
fragilisent l’acier durci, ce qui peut causer des bris de l’outil
et entraîner des blessures.
CONSIGNES DE SÉCURITÉ GÉNÉRALES
PRÉCAUTIONS RELATIVES AUX OUTILS
PNEUMATIQUES
1. L’exposition prolongée au bruit de l’outil pneumatique peut
causer la perte auditive. Une protection d’oreille peut réduire
ou éliminer le bruit. Ajoutez un dispositif d’assourdissement
de l’échappement de l’outil pneumatique, si possible.
2. Inspectez le tuyau d’air de l’outil pour déceler des fissures,
des elochures et tout autre défaut avant chaque utilisation.
Arrêtez l’utilisation si la conduite d’air est endommagée ou si
un siement se fait entendre provenant du tuyau à air ou des
connecteurs pendant le fonctionnement de l’outil. Remplacez
la conduite d’air ou le composant défectueux.
3. Veillez à ce que personne, ni aucun matériel mobile ou des
véhicules n’écrasent la conduite d’air non protégée. Placez la
conduite d’air à l’écart des zones de circulation intense, soit
à l’intérieur d’un conduit renforcé ou placez des planches des
deux côtés de la conduite d’air afin de créer un
couloir protecteur.
Page 23
Visitez www.princessauto.com pour plus d'informations 7
8344558 V 3,05
Trousse de marteau pneumatiue à cylindre court, 5 pièces
4. Pour éviter tout dommage à la conduite d’air, observez les
précautions suivantes :
a. Ne transportez jamais l’outil par la conduite d’air.
b. Gardez la conduite d’air derrière l’outil et hors du trajet
de l’outil.
c. Gardez la conduite d’air à l’écart des sources de chaleur,
de l’huile, des rebords coupants ou des pièces mobiles.
d. N’enroulez pas la conduite d’air autour de l’outil car
les bords tranchants risquent de percer ou fissurer la
conduite d’air. Enroulez la conduite d’air
pour l’entreposage.
5. Une conduite d’air endommagée ou débranchée sous
pression peut se comporter à la façon d’un fouet et infliger
des blessures corporelles ou endommager l’aire de travail.
Fixez la conduite d’air du compresseur à une structure fixe ou
permanente au moyen de brides ou d’attache-câbles.
6. Installez un robinet d’arrêt sur conduite ou un régulateur afin
de permettre une commande immédiate de l’alimentation en
air, en cas d’urgence, même si un tuyau se fend.
7. Consultez la pression nominale maximale du fabricant en
ce qui concerne les outils pneumatiques et accessoires. La
pression de sortie du compresseur doit être réglée de façon à
ne jamais dépasser la pression nominale maximale de l’outil.
PRÉCAUTIONS RELATIVES AUX VIBRATIONS
1. Cet outil vibre pendant son usage. Une exposition répétitive
ou prolongée aux vibrations peut causer des blessures
temporaires ou permanentes, surtout aux mains, aux bras et
aux épaules.
2. Toute personne qui utilise des outils vibrateurs sur une
base régulière ou durant des périodes prolongées doit
d’abord consulter un médecin et se prêter régulièrement
à des examens de santé pour s’assurer que des problèmes
médicaux ne sont pas causés ou aggravés par l’usage de
tels outils.
3. Si vous ressentez des symptômes reliés aux vibrations
(comme un fourmillement, un engourdissement, des doigts
blancs ou bleus), consultez un médecin le plus tôt possible.
Page 24
8 En cas de questions techniques, appelez le 1-800-665-8685
V 3,05 8344558
Trousse de marteau pneumatiue à cylindre court, 5 pièces
4. N’utilisez PAS cet outil en présence d’une des
conditions suivantes :
a. Grossesse
b. Mauvaise circulation sanguine aux mains
c. Blessures antérieures aux mains
d. Troubles neurologiques
e. Diabète
f. Maladie de Raynaud
5. Ne fumez pas pendant que vous utilisez cet outil. La nicotine
réduit la circulation sanguine vers les mains et les doigts et
augmente le risque de blessure reliée aux vibrations.
6. Portez des gants appropriés pour réduire les eets
des vibrations.
7. Utilisez l’outil qui produit le moins de vibration possible si
vous pouvez choisir entre diérents processus.
8. N’utilisez pas l’outil pendant des périodes prolongées. Prenez
souvent des pauses lorsque vous utilisez cet outil.
9. Laissez l’outil faire le travail. Tenez l’outil le moins serré
possible (tout en le contrôlant de manière sécuritaire).
10. Pour réduire les vibrations, entretenez l’outil selon les
directives figurant dans ce manuel. En cas de vibrations
anormales, cessez d’utiliser cet outil immédiatement.
UTILISATION ET ENTRETIEN
DE L’OUTIL
1. Utilisez le bon outil pour la tâche à eectuer. Cet outil a été
conçu pour une utilisation spécifique. Évitez de modifier ou
d’altérer cet outil ou de l’utiliser à une fin autre que celle pour
laquelle il a été conçu.
2. Ne transportez pas l’outil avec les doigts sur la gâchette ou à
proximité de celle-ci.
3. Évitez les mises en marche involontaires. Assurez-vous que
le régulateur/commutateur est en position neutre ou OFF
(arrêt) lorsque l’outil n’est pas utilisé et avant de le brancher
à une source d’air.
Page 25
Visitez www.princessauto.com pour plus d'informations 9
8344558 V 3,05
Trousse de marteau pneumatiue à cylindre court, 5 pièces
IDENTIFICATION DES PIÈCES
AVERTISSEMENT ! Ne faites pas fonctionner l’outil si des pièces
sont manquantes. Remplacez les pièces manquantes avant
l’utilisation. Le non-respect de cet avertissement peut entraîner
une défectuosité et des blessures graves.
Retirez les pièces et les accessoires de l’emballage et vérifiez s’il y
a des dommages. Assurez-vous que tous les articles sur la liste de
pièces sont compris.
Contenu :
• Marteaupneumatiqueavecbagued’admissionattachée
• Agrafederetenuedepile
• 4ciseaux
ASSEMBLAGE
Lorsque ce manuel fait référence à un numéro de pièce, il fait
référence à la section de liste de pieces comprises.
INSTALLATION D’ACCESSOIRE
1. Avant d’utiliser l’outil pour la première fois, retirez la graisse
d’empaquetage interne. Consultez la section LUBRIFICATION
pour plus d’instructions.
2. Avant de faire n’importe quel ajustement ou de changer des
ciseaux, des forets ou des accessoires, déconnectez l’outil de
sa source d’air et purgez-le de toute pression d’air résiduelle.
3. Choisissez le ciseau désiré. Assurez-vous qu’il est en bonne
condition et qu’il ne se brisera pas pendant l’utilisation.
Dévissez et enlevez le ressort de retenue, puis insérez la tige
du ciseau. Réinstallez le ressort de retenue.
4. Eectuez des essais pour vous assurer que le ciseau est bien
en place en faisant fonctionner l’outil sans charge pendant
environ 30 secondes. Le non-respect de ces consignes peut
causer de graves blessures.
Page 26
10 En cas de questions techniques, appelez le 1-800-665-8685
V 3,05 8344558
Trousse de marteau pneumatiue à cylindre court, 5 pièces
UTILISATION
1. Assurez-vous que le régulateur est en position neutre ou
OFF (arrêt).
2. Connectez votre outil à votre source d’air.
3. Tenez fermement le marteau pneumatique avec vos deux
mains et placez le ciseau contre la pièce à travailler.
4. Appuyez sur la gâchette et déplacez l’outil lentement sur
la pièce à travailler. Ne forcez pas le marteau pneumatique;
laissez l’outil faire le travail.
5. Si le foret ou le ciseau ne performe pas bien, arrêtez l’outil et
examinez-le pour voir s’il est émoussé. Rappelez-vous qu’un
outil auté est plus sécuritaire qu’un outil émoussé.
6. Une fois le travail terminé, déconnectez l’outil de sa source
d’air et purgez-le de toute pression résiduelle avant
de l’entreposer.
7. Après chaque utilisation, enlevez le ciseau et le ressort de
retenue et nettoyez-les, en vous assurant qu’il n’y a pas de
poussières ou de résidus sur l’outil.
ENTRETIEN
1. Entretenez l’outil avec soin. Un outil en bon état sera ecace,
plus facile à contrôler et préviendra les problèmes
de fonctionnement.
2. Inspectez les composants de l’outil régulièrement. Réparez
ou remplacez les composants endommagés ou usés.
3. Suivez les instructions pour lubrifier et remplacer
les accessoires.
4. Gardez les poignées de l’outil propres, sèches et exemptes
d’huile ou de graisse en tout temps.
5. Inspectez les fixations de l’appareil, l’alignement, les tuyaux
et le cordon d’alimentation périodiquement. Demandez
à un technicien autorisé de réparer ou de remplacer les
composants endommagés ou usés.
Page 27
Visitez www.princessauto.com pour plus d'informations 11
8344558 V 3,05
Trousse de marteau pneumatiue à cylindre court, 5 pièces
6. Pour réparer un outil, il faut utiliser uniquement des pièces
de rechange identiques. Employez seulement des pièce
autorisées. Suivez les conseils donnés dans la section sur
l’entretien que vous trouverez dans ce manuel.
7. Veillez à ce que l’étiquette et la plaque signalétique
demeurent intactes sur l’outil. Elles comportent des
renseignements importants. Si elles sont illisibles ou
manquantes, communiquez avec Princess Auto Ltd. pour
les remplacer.
AVERTISSEMENT ! Seul un personnel d’entretien qualifié doit
eectuer la réparation de l’outil. Un outil mal réparé peut
présenter un risque pour l’utilisateur et/ou pour les autres.
LUBRIFICATION D’OUTILS PNEUMATIQUES
Utilisez uniquement une huile pour outil pneumatique pour
lubrifier l’outil. Les autres lubrifiants pourraient ne pas convenir
et risqueraient d’endommager l’outil ou de causer un mauvais
fonctionnement durant l’utilisation.
1. Tous les outils pneumatiques sont emballés dans de la
graisse pour empêcher la corrosion des pièces internes lors
du transport et de l’entreposage. Pour nettoyer ceci, versez
une bonne quantité d’huile pour outils pneumatiques dans
l’entrée d’air, puis faites marcher l’outil à vide jusqu’à ce que
les gaz d’échappement soient transparents.
2. Ajoutez quelques gouttes d’huile pour outil pneumatique
chaque jour dans le connecteur mâle de l’outil, soit avant
l’utilisation et après chaque heure d’utilisation continue. Sans
lubrification, l’outil ne fonctionnera pas correctement et ses
pièces s’useront prématurément.
3. Évitez d’ajouter une trop grande quantité d’huile pour outil
pneumatique, puisque cela peut entraîner une perte de
puissance prématurée et éventuellement un bris de l’outil.
L’outil devra être démonté par un technicien qualifié pour
être ensuite nettoyé afin d’éliminer tout excédent d’huile.
Page 28
12 En cas de questions techniques, appelez le 1-800-665-8685
V 3,05 8344558
Trousse de marteau pneumatiue à cylindre court, 5 pièces
4. S’il est nécessaire d’entreposer l’outil durant une longue
période (toute une nuit, une fin de semaine, etc.), le lubrifier
généreusement avant de l’entreposer. Faites fonctionner
l’outil pendant environ 30 secondes pour vous assurer que
l’huile a été répartie uniformément dans l’outil. L’outil doit
être rangé dans un endroit propre et sec.
AVIS ! N’utilisez jamais une huile pénétrante pour lubrifier l’outil.
Une huile pénétrante peut agir comme un solvant qui provoque la
décomposition de la graisse interne et le grippage de l’outil.
ENTREPOSAGE
Si l’outil n’est pas utilisé pendant une période prolongée, appliquez
une mince couche de lubrifiant sur les pièces en acier pour éviter
qu’elles ne rouillent. Enlevez le lubrifiant avant de réutiliser l’outil.
MISE AU REBUT
Recyclez votre outil endommagé dans une installation prévue à cet
eet s’il est impossible de le réparer.
Page 29
Visitez www.princessauto.com pour plus d'informations 13
8344558 V 3,05
Trousse de marteau pneumatiue à cylindre court, 5 pièces
DÉPANNAGE
Si l’outil ne fonctionne pas correctement ou si des pièces sont manquantes, veuillez
contacter Princess Auto Ltd. afin de trouver une solution. Si ce n’est pas possible,
demandez à un technicien qualifié de réparer l’outil.
Problèmes Causes possibles Solutions suggérées
L’outil fonctionne à
vitesse normale mais
perd de la puissance
sous charge.
Les pièces du moteur sont usées. Communiquez avec Princess Auto Ltd.
pour remédier au problème. Si ce n’est pas
possible, demandez à un technicien qualifié
de réparer l’outil.
L’outil fonctionne
lentement. Un
peu d’air sort de
l’échappement.
Les pièces du moteur sont coincées
par des particules de saleté.
OU
Le débit d’air est bloqué par de
la saleté.
1. Vérifiez si le filtre d’entrée d’air est bloqué.
2. Versez de l’huile pour outils pneumatiques
dans l’entrée d’air, conformément aux
instructions de lubrification.
3. Actionnez l’outil en pulsions courtes.
4. Répétez ces opérations au besoin.
Communiquez avec Princess Auto Ltd.
pour remédier au problème.
Régulateur d’air en position fermée Ouvrez le régulateur d’air au débit
d’air souhaité.
L’outil ne fonctionne
pas. De l’air sort
librement de
l’échappement.
La soupape d’accélérateur à joints
toriques est sortie de la soupape
d’admission à siège.
Communiquez avec Princess Auto Ltd.
pour remédier au problème. Si ce n’est pas
possible, demandez à un technicien qualifié
de réparer l’outil.
Dommages ou usure excessive des
pièces internes
Page 30
14 En cas de questions techniques, appelez le 1-800-665-8685
V 3,05 8344558
Trousse de marteau pneumatiue à cylindre court, 5 pièces
Problèmes Causes possibles Solutions suggérées
L’outil ne fonctionne
pas. De l’air sort
librement de
l’échappement.
Le piston est bloqué. 1. Enlevez le ciseau et la coupelle de ressort.
2. Enfoncez le poinçon dans l’orifice du
cylindre jusqu’à ce qu’il repose contre
le piston.
3. Frappez d’un coup sec sur le poinçon avec
un marteau afin de libérer le piston.
4. Si celui-ci est toujours coincé, démontez le
corps du boîtier et utilisez un poinçon pour
enfoncer le piston par l’arrière du corps.
5. Nettoyez le corps et le piston et éliminez
toute trace de rouille.
6.Remontez.
7. Communiquez avec Princess Auto Ltd. si
vous ne pouvez pas débloquer le piston.
Il est impossible
d’arrêter l’outil.
La soupape d’accélérateur à joints
toriques est sortie de la soupape
d’admission à siège.
Communiquez avec Princess Auto Ltd.
pour remédier au problème. Si ce n’est pas
possible, demandez à un technicien qualifié
de réparer l’outil.
Perte de puissance
ou fonctionnement
irrégulier
Écoulement excessif sur la conduite
d’air. Raccords de tuyau de taille ou
de type incorrects.
Vérifiez la conduite d’air et confirmez que le
raccord de tuyau convient parfaitement à la
douille d’admission.
Humidité ou obstruction dans la
conduite d’air/le réservoir
Dépressurisez le système et vidangez toute
eau contenue dans le réservoir et dans la
conduite d’air.
Le débit du compresseur d’air
est insusant.
Assurez-vous que l’outil soit raccordé à
un compresseur dont le débit nominal
correspond à celui de l’outil.
Page 31
Visitez www.princessauto.com pour plus d'informations 15
8344558 V 3,05
Trousse de marteau pneumatiue à cylindre court, 5 pièces
RÉPARTITION DES PIÈCES
LISTE DES PIÈCES
NO DE PIÈCE DESCRIPTION QTÉ IDENTIFICATEUR
DE PIÈCE
1 Bague d’admission 1 DL-62011
2 Joint torique (P16) 2 P-16
3 Diuseur d’échappement 1 361003
4 Recouvrement de la poignée 1 361004A
5 Boîtier du corps 1 361005D
6 Tige de ressort 1 SPP-25250
7 Joint torique (P12) 2 P-12
8 Joint torique (S14) 1 P-S014
Page 32
16 En cas de questions techniques, appelez le 1-800-665-8685
V 3,05 8344558
Trousse de marteau pneumatiue à cylindre court, 5 pièces
NO DE PIÈCE DESCRIPTION QTÉ IDENTIFICATEUR
DE PIÈCE
10 Bague de soupape 1 361010
11 Joint torique 1 P-4
12 Arbre de soupape 1 361012
13 Ressort de soupape 1 361013
14 Gâchette 1 361014
15 Corps de soupape 2 361015
16 Soupape 1 361016
17 Tige de ressort (5*25) 2 SPP-50250
18 Rondelle de cylindre 1 361018
19 Piston 1 361A19
20 Manchon de cylindre 1 361020
21 Joint torique (S38) 1 P-S038
22 Joint torique (S40) 1 P-S040
23 Bouchon de cylindre
de culasse
2 361023
24 Cylindre (de type court) 1 361A24
27 Retenue à changement rapide
(non illustrée)
1 361027
Loading...
