pro.point 8344129 User Manual [fr, en]

Please read this manual before use.

User Manual

RECIPROCATING
AIR SAW

V 3.0 8344129

Visit www.princessauto.com for more information 3

8344129 V 3.0

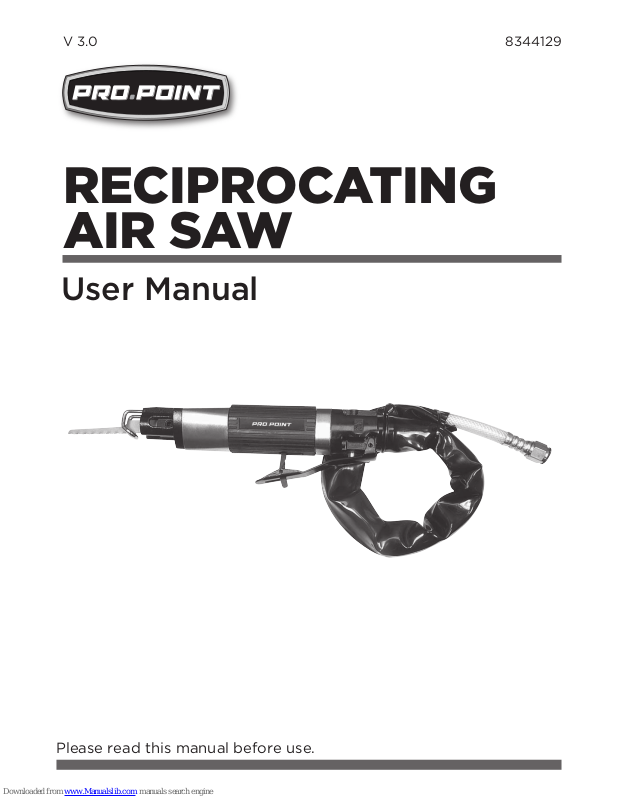

RECIPROCATING
AIR SAW

SPECIFICATIONS

Air consumption 6 CFM @ 90 PSI
No Load Speed 5,000 BPM
Stroke 10 mm
Max. cutting capacity 14 gauge mild steel
2 saw blades 24 TPI & 32 TPI
Air inlet size 1/4 in. NPT

INTRODUCTION

This lightweight, slim designed tool cuts curved surfaces and tight
circles in all types of aluminum, plastic, fibreglass, and mild steel.
Features a comfortable rubber grip, a safety trigger to prevent
accidental starts, and includes extra blade and stop. It is the ideal
saw for the auto shop.

4 For technical questions call 1-800-665-8685

V 3.0 Reciprocating Air Saw 8344129

IMPORTANT SAFETY PRECAUTIONS

WARNING! Read and understand all instructions before using
this tool. Failure to follow all instructions may result in electric
shock, fire and/or personal injury. Keep this manual for the safety
warnings and precautions, operating, inspection and maintenance
instructions. When using this tool, basic precautions should
always be followed to reduce the risk of personal injury and/or
damage to the equipment. Note that when this manual refers to a

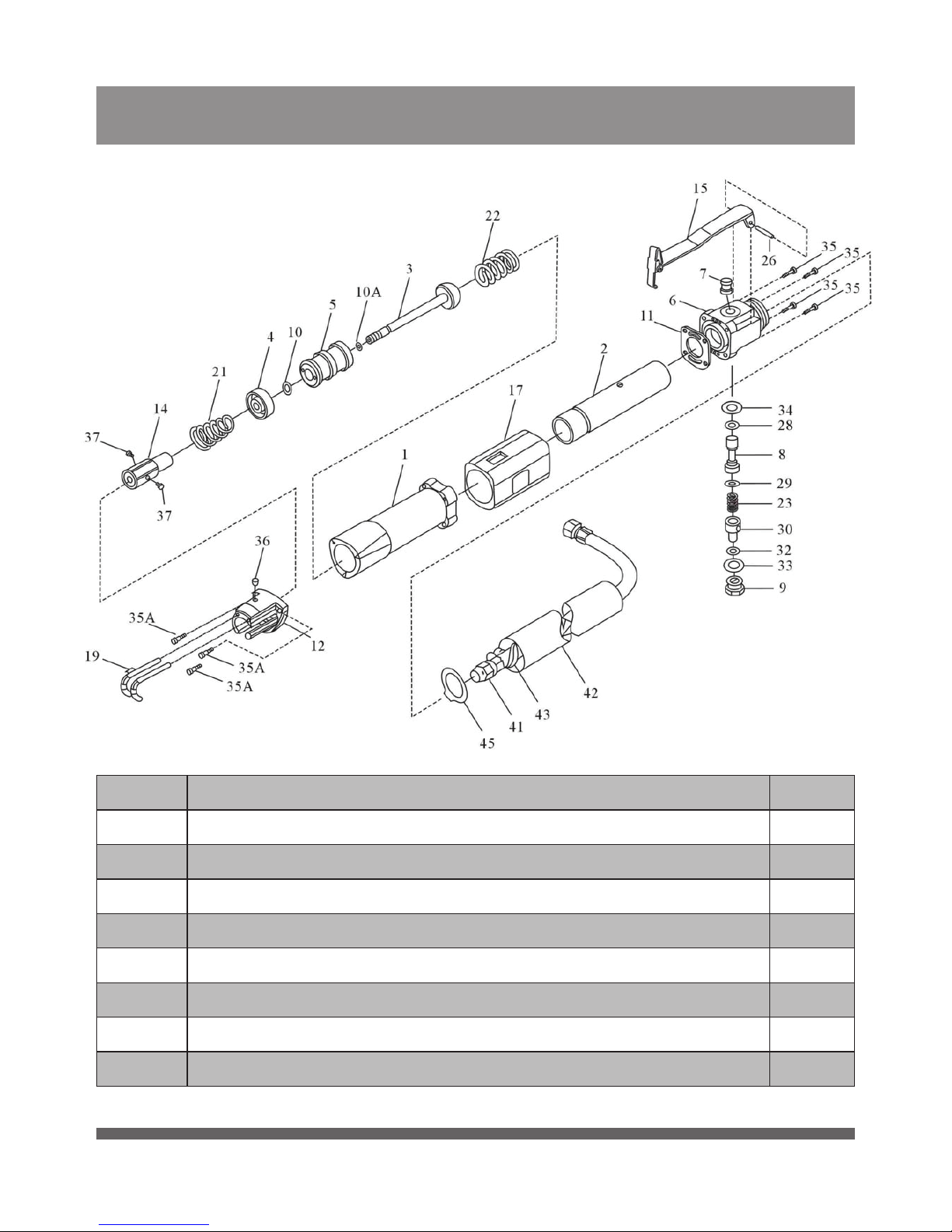

part number, it refers to the parts list included.

WORK AREA

1. Operate in a safe work environment. Keep your work area
clean and well lit. Do not use in damp or wet locations and
do not expose this tool to rain. Do not use in the presence
of flammable gases or liquids.

2. Keep anyone not wearing appropriate safety equipment
away from the work area. Distraction can cause you to
lose control.

3. Store unused equipment. When not in use, tools must be
stored in a dry location to prevent rust. Always lock up tools
and keep them out of reach of children.

PERSONAL SAFETY

1. Dress properly, wear protective equipment. Use breathing, ear,
eye, face, foot, hand and head protection. Always wear ANSI
approved impact safety goggles, which must provide both
frontal and side protection. Protect your hands with suitable
gloves. Wear a full face shield if your work creates metal filings
or wood chips. Protect your head from falling objects by wearing
a hard hat. Wear an ANSI approved dust mask or respirator
when working around metal, wood and chemical dusts and mists.
Wear ANSI approved earplugs. Protective, electrically non­conductive clothes and non-skid footwear are recommended
when working. Wear steel toed boots to prevent injury from
falling objects.

2. Do not over reach; keep proper footing and balance at all
times. Proper footing and balance enables better control of
the tool in unexpected situations.

Visit www.princessauto.com for more information 5

8344129 Reciprocating Air Saw V 3.0

3. Keep any articles of clothing, jewelry, hair etc. away from
moving parts. These can be caught in moving parts, resulting
in damage to the tool and/or serious injury.

4. Stay alert, watch what you are doing and use your common
sense. Do not operate any machine or tool when you are
tired, under the influence of drugs, alcohol or medications.

5. Use clamps or other practical ways to secure and support
the work piece to a stable platform. Holding the work piece
by hand or against your body is unstable and may lead to
loss of control.

6. Do not allow the spray to strike you and do not spray
toward people or animals. Do not spray the tool itself or any
electrical source.

SPECIFIC SAFETY PRECAUTIONS

1. Never touch the moving parts or the blade during use.

2. Do not start the saw with the blade in contact with any
surface. The sawing action will cause the saw to bounce
violently and could cause injury. Let the tool reach it’s full
speed before starting to cut.

3. Check the blade carefully for cracks and damage before use.
If cracked or damaged, replace it immediately.

4. Never attempt to cut with the tool held upside down in a
vise. This will lead to serious injury.

5. Be sure the motor is reaching the full speed before starting
cutting work.

6. It is extremely dangerous to point the cutting surface toward
any person.

7. Do not apply side pressure to the saw blade. Support the
work piece to prevent it from sagging towards the blade
while being cut. There is an increased chance of damage to
the blade when pressure is applied to the sides.

8. The temperature of the machine will increase during the
operation. Keep the working area well aerated to decrease
the temperature.

9. Frequently clean dust from beneath the tool. Pressurized
air is ideal.

6 For technical questions call 1-800-665-8685

V 3.0 Reciprocating Air Saw 8344129

10. Protect yourself by against electric shock. When cutting
wherever “live” electrical wires may be encountered, hold
the tool only by the plastic handle and the rubber grip at
the front of the tool to prevent electric shock. Do not touch
any metal parts of the tool. If you contact a live wire, the
exposed metal of the saw becomes live as well, and can
shock the operator.

11. Avoid overloading your saw. Do not force the tool, otherwise
it will become hot and lose efficiency. Running it free
of load for a minute or two will allow it to cool itself to
normal temperature.

12. Before using this tool, make sure you know the area/material
you are working in/on. Make sure you do not accidentally
puncture pipes, pressurized containers or electrical cables.
When cutting wood, look for and remove all nails and staples
from lumber before cutting.

13. Use an appropriate dust respirator when working for an
extended period of time. This will help prevent breathing in
the fine dust created while sanding.

CAUTION! Some wood contains preservative such as copper
chromium arsenate (CCA), which can be toxic. When working on
these materials extra care should be taken to avoid inhalation and
minimize skin contact.

TOOL USE AND CARE

1. Use the right tool for the job. Do not attempt to force a small
tool or attachment to do the work of a larger industrial tool.
The tool will perform better and more safely at the task for
which it was intended. Do not modify this tool or use for a
purpose for which it was not designed.

2. Securely hold this tool using both hands. Using tools with
only one hand can result in loss of control.

3. Maintain tools with care. Keep tools clean, sharp and in
good condition for a better and safer performance. Follow
instructions for lubricating and changing accessories.
Inspect tool fittings, alignment and hoses periodically and, if
damaged, have them repaired by an authorized technician
or replaced. The handles must be kept clean, dry and free

Visit www.princessauto.com for more information 7

8344129 Reciprocating Air Saw V 3.0

from oil and grease at all times. A properly maintained tool
reduces the risk of binding and is easier to control. Sharp
tools are safer than tools which have become dull because
you do not have to apply excessive amounts of force to
make your cuts. Applying excessive force can lead to slips
and damage to your work or personal injury.

4. Remove adjusting keys and wrenches. Check that keys
and adjusting wrenches are removed from the tool or
machine before connecting it. A wrench or key that is left
attached to a rotating part of the tool increases the risk of
personal injury.

5. Avoid unintentional starts. Be sure that the throttle/ignition
switch is in neutral or OFF position when not in use and
before connecting it to any power/air source. Do not carry
the tool with fingers near or on the switch.

6. Only use the lubricants supplied with the tool or specified by
the manufacturer. Other lubricants may not be suitable and
may damage the tool or even make the tool explode.

7. When not in use for an extended period, apply a thin coat of
lubricant to the steel parts to avoid rust.

8. Maintain label and name plate on the tool. These carry
important information. If unreadable or missing, contact
Princess Auto for a replacement.

8 For technical questions call 1-800-665-8685

V 3.0 Reciprocating Air Saw 8344129

AIR SOURCE

1. Disconnect air supply. Disconnect tools from air pressure
source when not in use, before cleaning, servicing or
changing a piece or accessory. After disconnecting,
discharge any residual air pressure.

2. Do not use tools if the trigger switch does not function
properly. Any tool that cannot be controlled with the
ON/OFF switch is dangerous and must be repaired.

3. Use proper size and type of air pressure line and fittings.
The recommended air line for a tool with a 1/4 in. inlet is
3/8 in. I.D.

4. Always verify prior to using a tool that the air source has
been adjusted to the rated air pressure or within the rated
air-pressure range. Over pressurizing a tool may cause
bursting, abnormal operation, breakage of the tool or serious
injury to persons. Use only clean, dry, regulated compressed
air at the rated range as marked on the tool.

5. Never use pure oxygen, carbon dioxide, combustible gases
or any bottled gas as an air source for a tool. Such gases
are capable of causing an explosion and serious injury to
persons. Do not use an air source besides an air compressor
to power this tool.

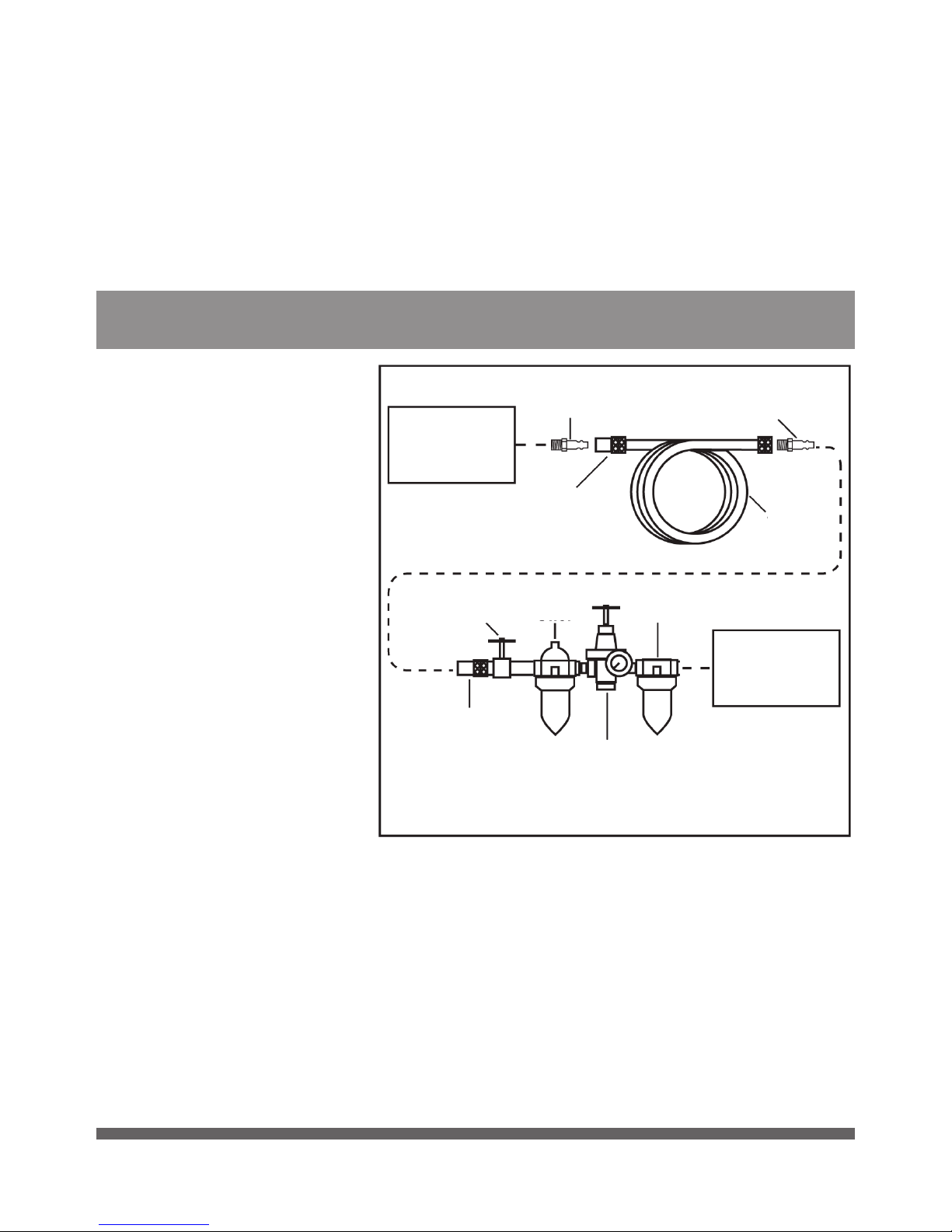

6. Always use an air regulator, an in-line filter and a moisture
trap in your compressed air system. These accessories will
increase the tool’s life and keeps the tool in good working

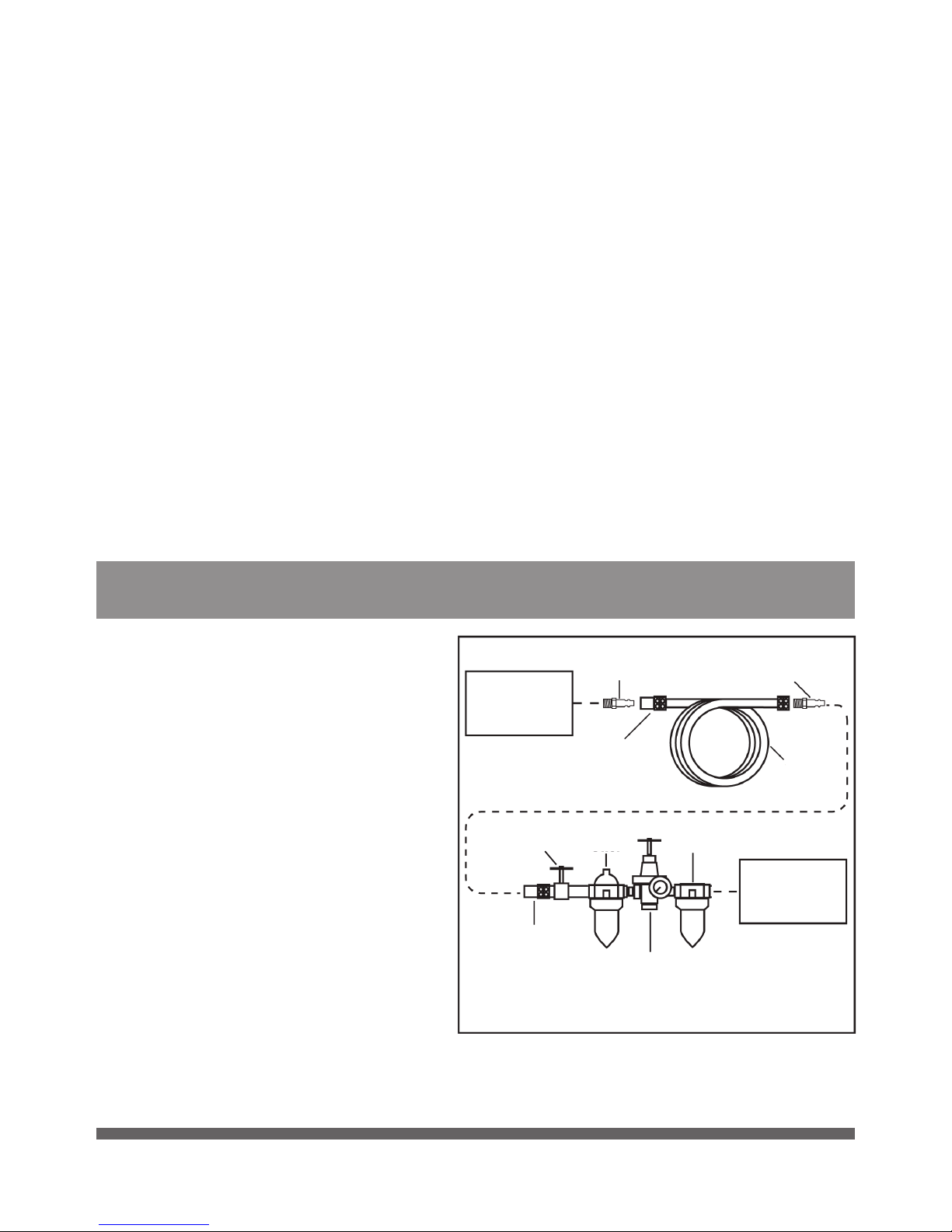

condition. See the diagram above for recommended
components of an air line.

7. Drain the air tank daily. Water in the air line will damage
the tool.

8. Clean air inlet filter weekly.

9. Avoid using an unnecessarily long air hose. Choose a hose
that is appropriate for the situation, as a hose that is too
long and running across the floor can be more dangerous
than helpful.

10. Keep hose away from heat, oil and sharp edges. Check hose
for wear, and make certain that all connections are secure.

11. Always carry a tool by its handle, never carry the tool by the
air hose.

Visit www.princessauto.com for more information 9

8344129 Reciprocating Air Saw V 3.0

12. Line pressure should be increased to compensate for
unusually long air hoses (over 8 metres). The hose diameter
should be 3/8 in. l.D.

13. Air tool CFM consumption ratings are based upon a
25% duty cycle. If you require continuous duty, a larger
compressor will be required (eg. 4.0 CFM tool at continuous
duty requires 16.0 CFM to function at maximum torque).

LUBRICATION (AIR TOOLS)

An automatic in-line
filter-regulator­lubricator is
recommended as it
increases tool life
and keeps the tool in
sustained operation.
The in-line lubricator
should be regularly
checked and filled with
air tool oil.

Proper adjustment of
the in-line lubricator is
performed by placing
a sheet of paper next
to the exhaust ports
and holding the throttle
open approximately 30
seconds. The lubricator
is properly set when a
light stain of oil collects on the paper. Excessive amounts of oil
should be avoided.

In the event that it becomes necessary to store the tool for an
extended period of time (overnight, weekend, or longer), it should
receive a generous amount of lubrication at that time. The tool
should be run for approximately 30 seconds to ensure oil has
been evenly distributed throughout the tool. Store it in a clean and
dry environment.

Male

Connector

Male

Connector

Quick

Coupler

Quick

Coupler

Regulator with

Pressure Gauge

Air

Compressor

Tool

Air Hose

on Reel

Valve

Recommended Air Line Components

Oiler Filter

10 For technical questions call 1-800-665-8685

V 3.0 Reciprocating Air Saw 8344129

1. All air tools are packed in grease to prevent corrosion of
internal parts during shipping and storage. We recommend
you clean this out to have optimum performance from your
new air tool. Add a generous amount of air tool oil in the air
inlet, then run the tool under no load until exhaust is clear to
remove packing grease. For future maintenance, add only
one or two drops of oil daily.

2. It is important that the tool be properly lubricated by
keeping the air line lubricator filled and correctly adjusted.
Without proper lubrication the tool will not work properly
and parts will wear prematurely.

3. Use the proper lubricant in the air line lubricator. The
lubricator should be of low air flow or changing air flow
type, and should be kept filled to the correct level. Use only
recommended lubricants, specially made for pneumatic
applications. Substitutes may harm the rubber compounds in
the tools O-rings and other rubber parts.

IMPORTANT! If a filter/regulator/lubricator is not installed on the
air system, air operated tools should be lubricated at least once
a day or after 2 hours work with 2 to 6 drops of oil, depending
on the work environment, directly through the male fitting in the
tool housing.

WARNING! NEVER use WD-40 to clean or lubricate your air tool.
WD-40 is a solvent that will break down the internal grease and
cause the air tool to seize up.

Visit www.princessauto.com for more information 11

8344129 Reciprocating Air Saw V 3.0

VIBRATION PRECAUTIONS

This tool vibrates during use. Repeated or long-term exposure
to vibration may cause temporary or permanent physical injury,
particularly to the hands, arms and shoulders.

1. Anyone using vibrating tools regularly or for an extended
period should first be examined by a doctor and then have
regular medical check ups to ensure medical problems are
not being caused by or worsened from tool use. Pregnant
women or people who have impaired blood circulation to the
hands, past hand injuries, nervous system disorders, diabetes
or Raynaud’s Disease should not use this tool. If you feel any
medical symptoms related to vibrations (such as tingling,
numbness, and white or blue fingers), seek medical attention
as soon as possible.

2. Do not smoke during use. Nicotine reduces the blood
flow to the hands and fingers, increasing the risk of
vibration-related injury.

3. Wear suitable gloves to reduce the vibration effects on
the user.

4. Use tools with the lowest amount of vibration when there is
a choice between different processes.

5. Do not use for extended periods. Take frequent breaks when
using this tool.

6. Let the tool do the work. Grip tool as lightly as possible
(while still keeping safe control of it).

7. To reduce vibrations, maintain tool as explained in this
manual. If abnormal vibrations occur, stop using this
tool immediately.

8. This tool will not stop moving immediately. Do not lay the
tool down or leave it unattended until it has come to a
complete stop. A part that is moving could make the tool
jump or grab a surface and pull the tool out of your control.

12 For technical questions call 1-800-665-8685

V 3.0 Reciprocating Air Saw 8344129

OPERATION

CUTTING

• Use a sharp blade especially designed to cut the material you

are working with.

• It is recommended you use a cutting fluid on the metal

surface to avoid heat build up.

• When cutting metallic material with this tool, be sure to use a

fine tooth blade.

• To ensure safe operation adjust the motor speed to a slower

setting by adjusting the variable speed dial to the lower end
of the speed range.

1. Before starting the cut, clearly mark the line of cut.

2. Install the correct blade for the material being cut. Adjust the
speed of the blade as necessary.

NOTE: In general, coarser blades are for wood, plastics, and
composites, and finer blades are for cutting metal. Cracking,
shattering or vibrations may indicate you need a finer blade or
higher speed. If the blade overheats or clogs, it may indicate you
need a coarser blade or slower speed setting. Replace blades
when they become dull. Dull blades will produce poor results and
may overheat the saw.

3. Connect the tool to it’s power source and turn it on.

4. Allow the saw to reach maximum speed.

5. Set the shoe against the workpiece.

6. Start cutting the material. Do not force it. Use only enough
pressure to keep the saw cutting.

7. When finished, turn off the tool.

Visit www.princessauto.com for more information 13

8344129 Reciprocating Air Saw V 3.0

ADDING OR CHANGING BLADES

Warning! Always disconnect the Saw from the air source before
adding or changing blades. After disconnecting the Saw from
the air compressor, there could still be enough air pressure to
activate the Saw. Always position the Saw safely and activate the
Throttle Lever repeatedly to make sure all of the air is expended.

1. The Blade Guard may be removed when replacing blades,
but it must always be on during operation. Using the Saw
without the Blade Guard can result in severe injury. To
remove the Blade Guard, loosen and remove the two Set
Screws. When replacing the Blade Guard, place it in the slots
and tighten the Set Screws.

2. To change blades, first remove the Chuck Cover by removing
the Screw. Swing the Chuck Cover back on its hinge.

3. Loosen the two Set Screws inside, until the blade can be
removed. Replace with a new blade and tighten the Set
Screws. Replace the Chuck Cover and carefully tighten the
Screw. Do not overtighten the Screw or you may break the
plastic Chuck Cover.

Note: Never use a dull, bent, or cracked blade. Check that the
blade and blade guard are tight before each use.

MAINTENANCE

WARNING: Disconnect tool from air supply before changing
accessories, servicing or performing maintenance. Replace or
repair damaged parts. Use genuine parts only. Non-authorized
parts may be dangerous.

1. Lubricate the reciprocating air saw daily with a few drops of
air tool oil dripped into the air inlet.

2. Clean the tool after use. Do NOT use worn, or
damaged blades.

14 For technical questions call 1-800-665-8685

V 3.0 Reciprocating Air Saw 8344129

3. Loss of power or erratic action may be due to the following:
a. Excessive drain on the air line. Moisture or restriction in

the air pipe. Incorrect size or type of hose connectors.
To remedy check the air supply.

b. Grit or gum deposits in the wrench may also reduce

performance. If your model has an air strainer (located
in the area of the air inlet). Remove the strainer and
clean it.

4. When not in use, disconnect from air supply, clean tool and
store in a safe, dry, childproof location.

DISPOSING OF THE TOOL

If your tool has become damaged beyond repair, do not throw it
out. Bring it to the appropriate recycling facility.

Visit www.princessauto.com for more information 15

8344129 Reciprocating Air Saw V 3.0

TROUBLE SHOOTING

The following form lists the common operating system with
problem and solutions. Please read the from carefully and follow it.

WARNING: If any of the following symptoms appears during your
operating. Stop using the tool immediately, or serious personal
injury could result. Only a qualified persons or an authorized
service center can perform repairs or replacement of tool.

Disconnect tool from air supply before attempting repair or
adjustment. When replacing O-rings or Cylinder lubricate with air
tool oil before assembly.

Problem(s) Possible

cause(s)

Suggested solution(s)

Tool runs at
normal speed
but loses
power under
load.

Motor parts
worn.

•Haveaqualiedtechnician

replace worn parts.

Tool runs
slowly.

Air flows
slightly from
exhaust.

Motor parts
jammed with
dirt particles.

•Checkairinletlterfor

blockage.

•Pourairtoollubricating

oil into air inlet as per
instructions.

•Operatetoolinshortbursts

quickly reversing rotation
back and forth where
applicable.

•Repeataboveasneeded.

If this fails return to service
center.

Air flow
blocked by dirt.

16 For technical questions call 1-800-665-8685

V 3.0 Reciprocating Air Saw 8344129

Problem(s) Possible

cause(s)

Suggested solution(s)

Tools will not
run.

Air flows
freely from
exhaust.

O-rings throttle
valve dislodged
from seat inlet
valve.

•Pourairtoollubricating

oil into air inlet as per
instructions.

•Operatetoolinshortbursts

of forward and / or reverse
rotation where applicable.

•Tapmotorhousinggently

with plastic mallet.

•Iftoolremainsjammedreturn

to service centre.

Tool will not
shut off.

O-rings throttle
valve dislodged
from seat inlet
valve.

•Haveaqualiedtechnician

replace the O-ring.

Loss of power
or erratic
performance.

Excessive drain
on the air line.
Moisture or
restriction in
the air hose.
Incorrect size
or type of hose
connectors.

•Checktheairsupply.

•Iftoolisnotcorrectedto

a 1/4 in. line, connect it
properly.

Note: Repairs should be carried out by a qualified person

Visit www.princessauto.com for more information 17

8344129 Reciprocating Air Saw V 3.0

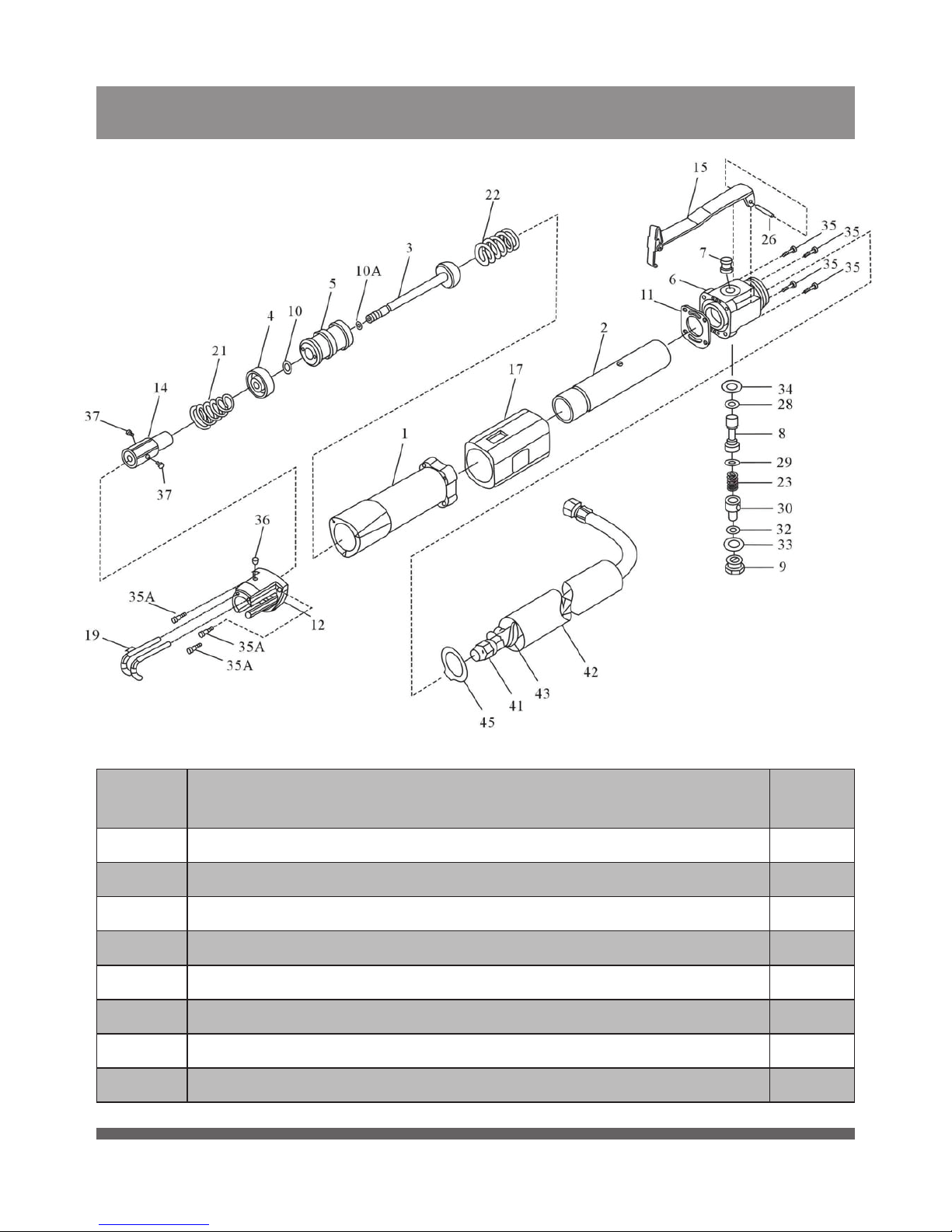

PARTS BREAKDOWN

Part # Description Qty

1 Body 1
2 Cylinder 1
3 Piston Rod 1
4 Operate Piston 1
5 Work Piston 1
6 Valve Case Comp 1
7 Valve Bushing 1
8 Valve Pin 1

18 For technical questions call 1-800-665-8685

V 3.0 Reciprocating Air Saw 8344129

Part # Description Qty

9 Valve Cap 1

10 O-Ring 1

10A Packing 1

11 Packing 1

12 Head 1

14 Saw Blade Holder 1

15 Lever Assembly 1
17 Grip Rubber 1

19 Guard 1

21 Front Cushion Spring 1
22 Rear Cushion Spring 1
23 Cone Spring 1
26 Spring Pin 1
28 O-Ring 1
29 O-Ring 1

30 Air Regulator 1

32 O-Ring 1
33 O-Ring 1

34 O-Ring 1

35 Cap Screw 4

35a Cap Screw 3

36 Set Screw 1

37 Set Screw 2

41 Hose Assy 1/4 in. 1
42 Exhaust Hose 1
43 Sponge 1
45 Stop ring 1

V 3.0 8344129

Veuillez lire ce manuel avant d'utiliser cet outil.

Manuel d'utilisateur

SCIE ALTERNATIVE
PNEUMATIQUE

Visitez www.princessauto.com pour plus d'informations 3

8344129 V 3.0

SCIE ALTERNATIVE
PNEUMATIQUE

SPÉCIFICATIONS

Consommation d'air 6 pi cubes/min à 90 lb/po carré
Vitesse à vide 5 000 coups/min
Course 10 mm
Capacité de coupe max. Acier doux de calibre 14
2 lames de scie 24 et 32 DPP
Entrée d'air 1/4 po NPT

INTRODUCTION

L'outil de conception légère et mince découpe les surfaces
recourbées et des cercles à petit rayon dans tous les types
d'aluminium, de plastique, de fibre de verre et d'acier doux. Présente
une poignée de caoutchouc confortable, une gâchette de sécurité qui
prévient tout démarrage accidentel, ainsi qu'une lame additionnelle et
une butée. Il s'agit de la scie idéale pour l'atelier d'automobile.

4 En cas de questions techniques, appelez le 1-800-665-8685

V 3.0 Scie alternative pneumatique 8344129

CONSIGNES DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT ! Veuillez lire et comprendre toutes les
instructions avant d'utiliser cet outil. Le non-respect de ces
instructions peut causer un choc électrique, un incendie et/ou
des blessures corporelles. Conservez ce manuel qui contient les
avertissements et les mesures de sécurité, les instructions de
fonctionnement, d'inspection et d'entretien. Lorsque vous utilisez
cet outil, vous devez toujours prendre les précautions de base
pour réduire le risque de blessures corporelles et de dommage à
l'équipement. Veuillez noter que lorsque ce manuel fait référence à
un numéro de pièce, il fait référence à la liste des pièces comprise.

AIRE DE TRAVAIL

1. Travaillez dans un environnement de travail sécuritaire.
Assurez-vous que l'aire de travail demeure propre et bien
éclairée. N'utilisez pas cet outil dans des endroits mouillés ou
humides et ne l'exposez pas à la pluie. N'utilisez pas d'outils
électriques en présence de gaz ou de liquides inflammables.

2. Assurez-vous que les personnes qui ne portent pas
l'équipement de sécurité approprié ne se trouvent pas à
proximité de l'aire de travail. Une distraction peut causer une
perte de contrôle.

3. Entreposez l'équipement non utilisé. Lorsqu'ils ne sont pas
en usage, les outils doivent être entreposés dans un endroit
sec pour prévenir la rouille. Gardez toujours les outils dans un
endroit verrouillé et hors de la portée des enfants.

SÉCURITÉ PERSONNELLE

1. Portez des vêtements appropriés et de l'équipement de
protection. Utilisez des protections pour les voies respiratoires,
les oreilles, les yeux, le visage, les pieds, les mains et la tête.
Portez toujours des lunettes antiprojections approuvées par
ANSI qui offrent une protection frontale et latérale. Protégez­vous les mains à l'aide de gants appropriés. Portez un écran
facial panoramique si votre travail produit des limailles ou des
copeaux de bois. Protégez-vous la tête de la chute d'objets
en portant un casque de protection. Portez un masque
antipoussières ou un appareil respiratoire approuvé par l'ANSI

Visitez www.princessauto.com pour plus d'informations 5

8344129 Scie alternative pneumatique V 3.0

lorsque vous travaillez où il y a des poussières et des vapeurs
provenant du métal, du bois ou de produits chimiques. Portez
des bouchons d'oreilles approuvés par l'ANSI. Des vêtements
de protection non conducteurs d'électricité et des chaussures
antidérapantes sont recommandés pour le travail. Pour éviter
les blessures dues aux chutes d'objets, portez des chaussures
à embout d'acier.

2. Ne vous étirez pas trop loin; restez stable et en équilibre
en tout temps. Une stabilité et un équilibre appropriés sont
nécessaires afin d'avoir un meilleur contrôle de l'outil en cas de
situations inattendues.

3. Tenez les vêtements, les bijoux, les cheveux, etc. à l'écart
des pièces mobiles. Ces derniers peuvent se coincer dans les
pièces mobiles et ainsi endommager l'outil ou provoquer de
graves blessures.

4. Restez alerte, portez attention à vos gestes et faites preuve
de bon sens. N'utilisez pas d'appareil ou d'outil si vous
êtes fatigué ou sous l'effet de drogues, d'alcool ou de
médicaments.

5. Utilisez des brides ou un autre moyen pratique pour fixer et
soutenir la pièce à travailler sur une plate-forme stable. Une
pièce à travailler tenue dans les mains ou appuyée contre le
corps est instable et risque d'entraîner une perte de contrôle.

6. Évitez toute vaporisation dirigée vers vous ou vers des
personnes ou des animaux. Ne vaporisez pas l'outil ou toute
autre source électrique.

CONSIGNES DE SÉCURITÉ SPÉCIFIQUES

1. Ne touchez jamais les pièces mobiles ni la lame pendant
le fonctionnement.

2. Ne faites pas démarrer la scie lorsque la lame se trouve en
contact avec une surface, quelle qu'elle soit. Le sciage ferait
sauter violemment la scie et pourrait causer des blessures.
Attendez que l'outil atteigne sa vitesse maximale avant de
commencer l'entaille.

3. Avant d'utiliser la scie, vérifiez que la lame ne comporte ni
fissures ni détériorations. Si elle est fissurée ou endommagée,
remplacez-la immédiatement.

4. N'essayez jamais de scier lorsque l'outil est maintenu renversé
dans un étau. Cela pourrait provoquer des blessures graves.

6 En cas de questions techniques, appelez le 1-800-665-8685

V 3.0 Scie alternative pneumatique 8344129

5. Assurez-vous que le moteur a atteint sa vitesse maximale
avant de commencer le sciage.

6. Il est extrêmement dangereux de diriger la surface de sciage
vers une personne.

7. N'exercez pas de pression latérale sur la lame de scie. Placez
des supports sous la pièce à travailler pour l'empêcher
de s'affaisser vers la lame pendant le sciage. Le risque
d'endommager la lame est plus grand lorsqu'une pression est
appliquée sur les côtés.

8. La température de l'appareil augmente durant son
fonctionnement. Gardez l'aire de travail bien ventilée pour
réduire cette température.

9. Nettoyez fréquemment la poussière accumulée sous l'outil. Le
moyen idéal est d'utiliser de l'air sous pression.

10. Protégez-vous des chocs électriques. Pour éviter les chocs
électriques lors du sciage à des endroits où vous risquez de
heurter des fils électriques sous tension, tenez l'outil seulement
par la poignée en plastique et la prise en caoutchouc à l'avant
de l'outil. Ne touchez aucune des pièces métalliques de l'outil.
Si vous heurtez un fil électrique sous tension, le métal exposé
de la scie passe aussi sous tension, ce qui peut provoquer un
choc électrique.

11. Évitez de surcharger la scie. Ne forcez pas sur l'outil, sinon
il deviendrait brûlant et perdrait son efficacité. Laissez-le
fonctionner sans charge pendant une ou deux minutes pour lui
permettre de refroidir jusqu'à sa température normale.

12. Avant d'utiliser cet outil, assurez-vous de bien connaître
l'endroit/le matériau sur lequel vous allez travailler. Veillez à ne
pas percer par mégarde des tuyaux, des récipients pressurisés
ni des câbles électriques. Avant de scier du bois, vérifiez qu'il
n'y a ni clous ni agrafes.

13. Utilisez un appareil respiratoire approprié lorsque vous
travaillez pendant une période prolongée. Cela vous évitera
ainsi de respirer la poussière fine créée pendant le ponçage.

ATTENTION ! Certains bois peuvent contenir un préservatif tel
que l'arséniate de cuivre et de chrome, qui peut être toxique. Lors
du travail sur ces matériaux, faites très attention pour éviter de
respirer les poussières et minimiser le contact avec la peau.

Visitez www.princessauto.com pour plus d'informations 7

8344129 Scie alternative pneumatique V 3.0

UTILISATION ET ENTRETIEN DE L'OUTIL

1. Utilisez le bon outil pour effectuer le travail. N'utilisez pas un
petit outil ou un petit accessoire pour effectuer le travail d'un
outil industriel plus gros. L'outil offrira une performance et une
sécurité supérieures s'il est utilisé pour une tâche à laquelle il
est destiné. Ne modifiez pas cet outil et ne l'utilisez pas à des
fins pour lesquelles il n'a pas été conçu.

2. Tenez cet outil solidement des deux mains. L'utilisation de
l'outil d'une seule main peut causer une perte de maîtrise.

3. Entretenez les outils avec soin. Gardez les outils propres,
affûtés et en bon état pour obtenir une performance
supérieure et plus sécuritaire. Suivez les instructions pour
lubrifier et remplacer les accessoires. Vérifiez périodiquement
les raccords, l'alignement et les tuyaux flexibles de l'outil et,
en cas de dommage, faites-les réparer ou remplacer par un
technicien autorisé. Les poignées doivent demeurer propres,
sèches et exemptes d'huile et de graisse en tout temps. Un
outil bien entretenu réduira les risques de coincement et sera
plus facile à maîtriser. Les outils affûtés sont plus sécuritaires
que les outils émoussés, car vous n'avez pas besoin d'utiliser
une force excessive pour couper. L'utilisation d'une force
excessive peut causer des glissements et endommager votre
travail ou causer des blessures corporelles.

4. Enlevez les clavettes et les clés de réglage. Vérifiez si les
clavettes et les clés de réglage ont été retirées de l'outil
ou de l'appareil avant de le brancher. Une clé ou clavette
laissée en place sur une pièce rotative augmente le risque de
blessures corporelles.

5. Évitez les mises en marche involontaires. Avant de raccorder
l'outil à sa source d'air comprimé/d'alimentation, assurez-vous
que la commande d'alimentation/commutateur d'allumage est
en position neutre ou en position OFF (arrêt). Ne transportez
pas l'outil avec les doigts sur le commutateur ou à proximité
de celui-ci.

6. Utilisez seulement les lubrifiants fournis avec l'outil ou spécifiés
par le fabricant. Les autres lubrifiants peuvent ne pas convenir
et endommager l'outil ou même causer son explosion.

7. Si l'outil n'est pas utilisé pendant une période prolongée,
appliquez une mince couche de lubrifiant sur les pièces en
acier pour éviter qu'elles ne rouillent.

8 En cas de questions techniques, appelez le 1-800-665-8685

V 3.0 Scie alternative pneumatique 8344129

8. Veillez à ce que l'étiquette et la plaque d'identification
de l'outil demeurent intactes. Elles comportent des
renseignements importants. Si elles sont illisibles ou perdues,
communiquez avec Princess Auto pour les remplacer.

SOURCE D'AIR

1. Débranchez l'alimentation d'air. Débranchez les outils de la
source de pression d'air lorsqu'ils ne sont pas utilisés et avant
leur nettoyage, leur entretien ou le changement d'une pièce
ou d'un accessoire. Après le débranchement, évacuez toute
pression d'air résiduelle.

2. N'utilisez pas les outils si l'interrupteur à gâchette ne
fonctionne pas correctement. Tout outil qui ne peut pas
être contrôlé à l'aide de l'interrupteur de MARCHE/ARRÊT
constitue un danger et doit être réparé.

3. Utilisez une conduite de pression d'air et des raccords de type et
de dimension appropriés. La conduite d'air recommandée pour
un outil ayant une entrée d'air de 1/4 po est de 3/8 po de D.I.

4. Avant d'utiliser un outil, vérifiez toujours si la source d'air
a été réglée à la pression d'air nominale ou si elle se trouve
à l'intérieur de la plage de pression-air nominale. La mise
sous pression excessive d'un outil peut causer l'éclatement,
le fonctionnement anormal ou le bris de l'outil ainsi que des
blessures graves. Utilisez seulement de l'air comprimé propre,
sec et certifié dans la plage nominale prescrite, tel qu'indiqué
sur l'outil.

5. N'utilisez jamais d'oxygène pur, de dioxyde de carbone, de
gaz combustibles ou de gaz en bouteille comme source d'air
pour un outil. De tels gaz peuvent causer une explosion et des
blessures graves. N'utilisez pas une source d'air en plus d'un
compresseur d'air pour alimenter cet outil.

6. Utilisez toujours un régulateur d'air, un filtre en ligne et un
purgeur de condensation dans votre système d'air comprimé.
Ces accessoires augmenteront la durée de vie de l'outil et
le garderont en bon état de fonctionnement. Consultez le
diagramme ci-dessus pour voir les composants recommandés
d'une conduite d'air.

7. Purgez le réservoir d'air quotidiennement. La présence d'eau
dans la conduite d'air endommagera l'outil.

Visitez www.princessauto.com pour plus d'informations 9

8344129 Scie alternative pneumatique V 3.0

8. Nettoyez le filtre d'entrée d'air sur une base hebdomadaire.

9. Évitez d'utiliser un tuyau à air excessivement long. Choisissez
un tuyau approprié à la situation, car un tuyau trop long qui
traîne sur le plancher peut être plus dangereux qu'utile.

10. Tenez le tuyau loin de la chaleur, de l'huile et des arêtes
vives. Vérifiez si le tuyau est usé et assurez-vous que tous les
branchements sont sûrs.

11. Transportez toujours un outil par sa poignée et jamais par le
tuyau à air.

12. La pression de conduite doit être augmentée pour compenser
les tuyaux à air particulièrement longs (plus de 8 m). Le D.I. du
tuyau devrait mesurer 3/8 po.

13. Les taux de débit volumique (pi cube/min) de l'outil pneuma­tique sont fondés sur un cycle de service de 25 %. Si l'outil doit
fonctionner continuellement, vous aurez besoin d'un plus gros
compresseur (p. ex., un outil qui consomme 4 pi cubes/min
d'air en service continu a besoin d'une alimentation de
16 pi cubes/min pour fonctionner à son régime maximal).

LUBRIFICATION (OUTILS PNEUMATIQUES)

On recommande d'utiliser un
filtre-régulateur-lubrificateur
automatique en ligne, puisque
cet ensemble augmente la
durée de vie de l'outil et permet
à celui-ci de fonctionner
de manière soutenue.
Le lubrificateur en ligne
devrait être vérifié et rempli
régulièrement d'huile pour
outils pneumatiques.

Pour bien ajuster le lubrificateur
en ligne, placez une feuille
de papier à côté des orifices
d'échappement et gardez
l'accélérateur ouvert pendant
environ 30 secondes. Le
lubrificateur est correctement réglé lorsqu'une légère tache d'huile
est visible sur le papier. Évitez de mettre trop d'huile dans l'outil.

Connecteur

mâle

Connecteur

mâle

Raccord

rapide

Raccord

rapide

Régulateur d'air

avec manomètre

Compresseur

d'air

Outil

Tuyau à air

sur un

dévidoir

Soupape

Composants recommandés de conduite d'air

FiltreLubrificateur

10 En cas de questions techniques, appelez le 1-800-665-8685

V 3.0 Scie alternative pneumatique 8344129

S'il devient nécessaire d'entreposer l'outil durant une longue période
(toute une nuit, une fin de semaine, ou plus longtemps), il faut le
lubrifier généreusement à ce moment-là. Faites fonctionner l'outil
pendant environ 30 secondes pour vous assurer que l'huile a été
répartie uniformément dans l'outil. L'outil doit être conservé et rangé
dans un endroit propre et sec.

1. Tous les outils pneumatiques sont emballés dans de la graisse
pour empêcher la corrosion des pièces internes lors du
transport et de l'entreposage. Nous vous conseillons d'enlever
cette graisse pour optimiser le rendement de votre nouvel outil
pneumatique. Pour enlever la graisse d'empaquetage, versez
une bonne quantité d'huile pour outils pneumatiques dans
l'entrée d'air, puis faites marcher l'outil à vide jusqu'à ce que
les gaz d'échappement soient transparents. Pour l'entretien
régulier, ajoutez seulement une ou deux gouttes d'huile chaque
jour.

2. Il est important que l'outil soit lubrifié correctement en veillant
à ce que le lubrificateur de la conduite d'air soit plein et bien
ajusté. Sans une lubrification adéquate, l'outil ne fonctionnera
pas bien et ses mécanismes s'useront prématurément.

3. Utilisez le bon lubrifiant dans le lubrificateur de la conduite
d'air. Le lubrificateur devrait présenter un faible débit d'air
ou un débit d'air changeant et devrait être toujours rempli au
bon niveau. Utilisez seulement les lubrifiants recommandés
et fabriqués spécifiquement pour les outils pneumatiques.
Des produits de substitution pourraient endommager le
caoutchouc dans les joints toriques de l'outil, ainsi que d'autres
pièces en caoutchouc.

IMPORTANT ! Si un ensemble filtre/régulateur/lubrificateur n'est
pas installé sur le système pneumatique, les outils pneumatiques
doivent être lubrifiés au moins une fois par jour ou après 2
heures d'emploi à l'aide de 2 à 6 gouttes d'huile, en fonction de
l'environnement de travail, directement dans le graisseur mâle,
dans le boîtier de l'outil.

AVERTISSEMENT ! N'utilisez JAMAIS de WD-40 pour nettoyer
ou lubrifier votre outil pneumatique. Le WD-40 est un solvant
qui provoquera la décomposition de la graisse interne et, par
conséquent, le grippage de votre outil pneumatique.

Visitez www.princessauto.com pour plus d'informations 11

8344129 Scie alternative pneumatique V 3.0

PRÉCAUTIONS RELATIVES AUX VIBRATIONS

Cet outil vibre pendant son usage. Une exposition répétitive ou
prolongée aux vibrations peut causer des blessures temporaires ou
permanentes, surtout aux mains, aux bras et aux épaules.

1. Toute personne qui utilise des outils vibrateurs sur une
base régulière ou durant des périodes prolongées doit
d'abord consulter un médecin et se prêter régulièrement
à des examens de santé pour s'assurer que des problèmes
médicaux ne sont pas causés ou aggravés par l'usage de tels
outils. Les femmes enceintes ou les personnes qui souffrent
d'une mauvaise circulation sanguine aux mains, qui ont
subi de blessures antérieures aux mains et qui souffrent
de troubles neurologiques, de diabète ou de la maladie de
Raynaud ne doivent pas utiliser cet outil. Si vous ressentez des
symptômes reliés aux vibrations (comme un fourmillement, un
engourdissement, des doigts blancs ou bleus), consultez un
médecin le plus tôt possible.

2. Ne fumez pas pendant l'utilisation de l'outil. La nicotine réduit
la circulation sanguine vers les mains et les doigts et augmente
le risque de blessure reliée aux vibrations.

3. Portez des gants appropriés pour réduire les effets de
vibration sur l'utilisateur.

4. Utilisez des outils qui produisent le moins de vibration possible
si vous pouvez choisir entre différents processus.

5. N'utilisez pas l'outil pendant des périodes prolongées. Prenez
souvent des pauses lorsque vous utilisez cet outil.

6. Laissez l'outil faire le travail. Tenez l'outil le moins serré
possible (tout en le contrôlant de manière sécuritaire).

7. Pour réduire les vibrations, entretenez l'outil selon les
directives figurant dans ce manuel. En cas de vibrations
anormales, cessez d'utiliser cet outil immédiatement.

8. L'outil ne s'arrêtera pas immédiatement. Ne posez pas l'outil
sur une surface ou ne le laissez pas sans surveillance avant
qu'il ne s'immobilise. Une pièce mobile pourrait faire sauter
l'outil ou s'agripper à une surface et vous pourriez perdre la
maîtrise de l'outil.

12 En cas de questions techniques, appelez le 1-800-665-8685

V 3.0 Scie alternative pneumatique 8344129

UTILISATION

DÉCOUPAGE

• Utilisez une lame effilée qui est précisément conçue pour

découper le matériau que vous utilisez.

• On recommande que vous utilisiez un liquide de coupe sur

la surface de métal afin de prévenir toute accumulation de
chaleur.

• Assurez-vous d'utiliser une lame aux dents fines lorsque vous

coupez un métal avec cet outil.

• Pour assurer un fonctionnement sécuritaire, diminuez la

vitesse du moteur en ajustant le cadran de vitesses variables à
l'extrémité inférieure de la plage de vitesses.

1. Avant de commencer une entaille, marquez clairement la ligne
à suivre.

2. Installez la lame appropriée au matériau à scier. Réglez la
vitesse de la lame selon le besoin.

REMARQUE : En général, les lames à dents grossières sont destinées
aux bois, plastiques et matériaux composites, et les lames fines aux
métaux. Des fissures, des éclats ou des vibrations peuvent indiquer
le besoin d'une lame à dents plus fines ou d'une vitesse de lame
supérieure. Si la lame surchauffe ou s'encrasse, cela peut indiquer
le besoin d'une lame à dents plus grossières ou d'une vitesse de
lame plus lente. Remplacez les lames quand les dents s'émoussent.
Des lames à dents émoussées donnent des résultats médiocres et
peuvent faire surchauffer la scie.

3. Reliez l'outil à sa source d'énergie électrique et mettez-le
en marche.

4. Attendez que la lame atteigne sa vitesse maximale.

5. Réglez le patin contre la pièce à travailler.

6. Entamez l'entaille. Ne forcez pas l'outil. Ne maintenez que
suffisamment de pression pour que l'outil avance.

7. Une fois l'entaille terminée, arrêtez l'outil.

Visitez www.princessauto.com pour plus d'informations 13

8344129 Scie alternative pneumatique V 3.0

AJOUT OU CHANGEMENT DE LAMES

Avertissement ! Déconnectez toujours la scie du compresseur d'air
avant d'ajouter ou de changer les lames. Après avoir déconnecté la
scie du compresseur d'air, il pourrait toujours exister suffisamment
de pression d'air pour activer la scie. Positionnez toujours la scie de
manière sécurisée et activez le levier d'accélérateur plusieurs fois
pour vous assurer que tout l'air a été retiré.

1. Le protecteur de lame peut être déposé lors du remplacement
des lames, mais il doit toujours être en place pendant la
marche. Utiliser la scie sans le protecteur de lame peut
conduire à des blessures graves. Pour déposer le protecteur
de lame, desserrez et enlevez les deux vis de calage. Lors de
la remise en place du protecteur de lame, placez-le dans les
fentes et serrez les vis de calage.

2. Pour changer les lames, déposez d'abord le couvercle du
mandrin en enlevant la vis. Pivotez le couvercle du mandrin
vers l'arrière sur sa charnière.

3. Desserrez les deux vis de calage à l'intérieur jusqu'à ce que
la lame puisse être enlevée. Remplacez-la avec une nouvelle
lame et serrez les vis de calage. Remettez en place le
couvercle du mandrin et serrez avec soin la vis. Ne serrez pas
trop la vis, sinon vous pourriez casser le couvercle du mandrin
en plastique.

Remarque : N'utilisez jamais de lame émoussée, tordue ou fissurée.
Vérifiez que la lame et le protecteur de lame sont serrés avant
chaque utilisation.

14 En cas de questions techniques, appelez le 1-800-665-8685

V 3.0 Scie alternative pneumatique 8344129

ENTRETIEN

AVERTISSEMENT : Avant de changer un accessoire, d'effectuer
une réparation ou de procéder à l'entretien de l'outil, vous
devez débrancher sa source d'air. Remplacez ou réparez les
pièces endommagées. Employez uniquement des pièces de
rechange authentiques. Les pièces non autorisées pourraient
être dangereuses.

1. Lubrifiez la scie alternative pneumatique chaque jour en
ajoutant quelques gouttes d'huile pour outil pneumatique dans
l'entrée d'air.

2. Nettoyez l'outil après chaque utilisation. N'utilisez PAS de
lames trop usées ou endommagées.

3. La perte de puissance ou le fonctionnement irrégulier peut
être attribuable aux phénomènes suivants :
a. Écoulement excessif sur la conduite d'air. Humidité ou

obstruction dans le tuyau d'air. Raccords de tuyau de
taille ou de type incorrects. Pour corriger le problème,
vérifiez l'alimentation en air.

b. Des dépôts de grenaille ou de gomme dans la clé peuvent

également réduire le rendement. Si votre modèle est
muni d'une crépine d'air (située au niveau de l'entrée
d'air). Retirez la crépine et nettoyez-la.

4. Lorsqu'il n'est pas utilisé, débranchez l'outil de l'alimentation
en air, nettoyez-le et rangez-le dans un endroit sécuritaire, sec
et hors de la portée des enfants.

MISE AU REBUT DE L'OUTIL

Si votre outil est trop endommagé pour être réparé, ne le jetez pas.
Apportez-le à un centre de recyclage approprié.

Visitez www.princessauto.com pour plus d'informations 15

8344129 Scie alternative pneumatique V 3.0

DÉPANNAGE

Les problèmes de fonctionnement courants et leurs solutions sont
décrits dans le formulaire ci-après. Veuillez lire attentivement et
observez les instructions.

AVERTISSEMENT : Si vous remarquez un des symptômes suivants
au cours de l'utilisation de l'outil, arrêtez immédiatement, car
vous risquez de vous blesser gravement. Seuls des personnes
qualifiées ou un atelier de réparation autorisé peuvent effectuer des
réparations ou le remplacement de l'outil.

Débranchez l'alimentation d'air de l'outil avant d'essayer de le
réparer ou le régler. Lors du remplacement des joints toriques
ou du cylindre, lubrifiez avec de l'huile pour outil pneumatique
avant l'assemblage.

Problème(s) Cause(s)

possible(s)

Solution(s) proposée(s)

L'outil
fonctionne à
vitesse normale,
mais perd de la
puissance sous
charge.

Les pièces
du moteur
sont usées.

•Demandezàuntechnicien

qualifié de remplacer les
pièces usées.

L'outil
fonctionne
lentement.

Un peu
d'air sort de
l'échappement.

Les pièces du
moteur sont
coincées par
des particules
de saleté.

•Vériezsileltred'entrée

d'air est bloqué.

•Versezdel'huilede

lubrification pour outils
pneumatiques dans l'entrée
d'air, conformément aux
instructions.

•Faitesfonctionnerl'outil

en pulsions courtes, en
changeant rapidement le sens
de rotation, le cas échéant.

•Répétezcesopérations

au besoin. En cas d'échec,
rapportez l'outil au centre
de réparation.

Le débit d'air
est bloqué par
de la saleté.

16 En cas de questions techniques, appelez le 1-800-665-8685

V 3.0 Scie alternative pneumatique 8344129

Problème(s) Cause(s)

possible(s)

Solution(s) proposée(s)

L'outil ne
fonctionne pas.

L'air s'écoule
librement de
l'échappement.

La soupape
d'accélérateur
à joints toriques
est sortie de
la soupape
d'admission à
siège.

•Versezdel'huilede

lubrification pour outils
pneumatiques dans l'entrée
d'air, conformément aux
instructions.

•Actionnezl'outilenpulsions

courtes avec rotation en
marche avant et/ou arrière,
le cas échéant.

•Tapezdélicatementsurle

carter du moteur avec un
maillet en plastique.

•Sil'outilrestecoincé,

rapportez-le au centre de
réparation.

Il est impossible
d'arrêter l'outil.

La soupape
d'accélérateur
à joints toriques
est sortie de
la soupape
d'admission à
siège.

•Demandezàuntechnicien

qualifié de remplacer le joint
torique.

Perte de
puissance ou
fonctionnement
irrégulier

Écoulement
excessif sur la
conduite d'air.
Humidité ou
obstruction
dans le tuyau
à air. Raccords
de tuyau de
taille ou de type
incorrects.

•Vériezl'alimentationenair.

•Sil'outiln'estpasconnecté

à une conduite de 1/4 po,
connectez-le correctement.

Remarque : Les réparations doivent être réalisées par une
personne qualifiée.

Visitez www.princessauto.com pour plus d'informations 17

8344129 Scie alternative pneumatique V 3.0

RÉPARTITION DES PIÈCES

No de
pièce

Description Qté

1 Corps 1
2 Cylindre 1
3 Tige de piston 1

4 Piston de manoeuvre 1

5 Piston de travail 1

6 Boîtier de soupape 1

7 Bague de soupape 1
8 Tige de soupape 1

18 En cas de questions techniques, appelez le 1-800-665-8685

V 3.0 Scie alternative pneumatique 8344129

No de
pièce

Description Qté

9 Capuchon de soupape 1

10 Joint torique 1

10A Garniture 1

11 Garniture 1

12 Culasse 1

14 Porte-lame de scie 1

15 Montage du levier 1
17 Prise en caoutchouc 1

19 Protecteur 1

21 Ressort de coussin avant 1
22 Ressort de coussin arrière 1
23 Ressort conique 1
26 Tige de ressort 1
28 Joint torique 1
29 Joint torique 1

30 Régulateur pneumatique 1

32 Joint torique 1
33 Joint torique 1

34 Joint torique 1

35 Vis d'assemblage 4

35a Vis d'assemblage 3

36 Vis de calage 1
37 Vis de calage 2

41 Ensemble de tuyau de 1/4 po 1
42 Tuyau d'échappement 1
43 Éponge 1
45 Anneau de butée 1
