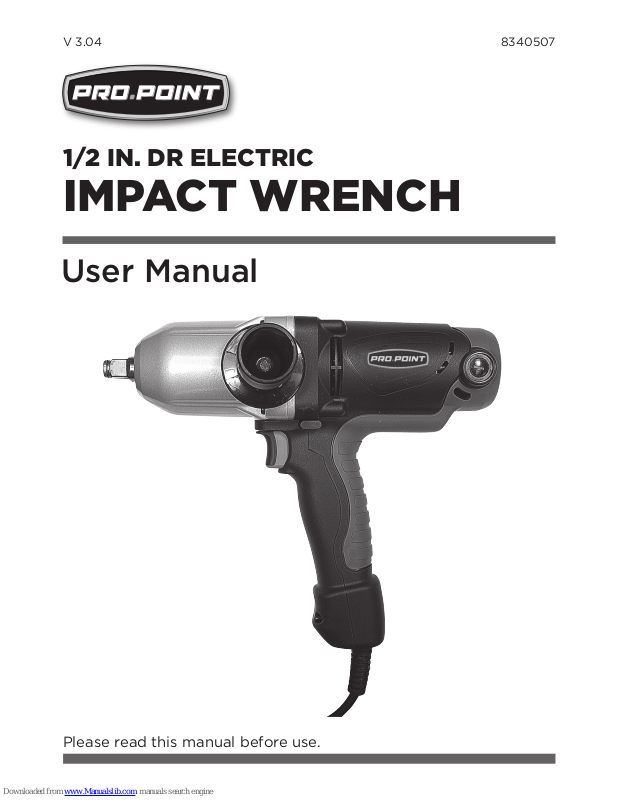

pro.point 8340507 User Manual

Please read this manual before use.

User Manual

V 3.04 8340507

1/2 IN. DR ELECTRIC

IMPACT WRENCH

2 For technical questions call 1-800-665-8685

V 3.04 8340507

1/2 IN. DR ELECTRIC

IMPACT WRENCH

SPECIFICATIONS

Legally required CUL CUL E310690
Voltage Rating 120 volt
Drive Size 1/2 in.
No Load Speed 2,800 RPM
Max. Torque 360 ft-lb
Variable Speed Yes
Frequency Rating 60 Hz
Current Rating 6 A
Features Side handle for added control.

IMPORTANT SAFETY PRECAUTIONS

WARNING! Read and understand all instructions before using this
tool. The operator must follow basic precautions to reduce the risk of
personal injury and / or damage to the equipment. Before allowing
someone else to use this tool, make sure they are aware of all
safety information.

WARNING! The warnings, cautions and instructions discussed in this
instruction manual cannot cover all possible conditions and situations
that may occur. Common sense and caution are factors that cannot be
built into this product, but must be supplied by the operator.

1/2 IN. DR ELECTRIC IMPACT WRENCH

Visit www.princessauto.com for more information 3

8340507 V 3.03

IMPORTANT! Keep this manual for the safety warnings, precautions and

operating, inspection and maintenance instructions. When this manual

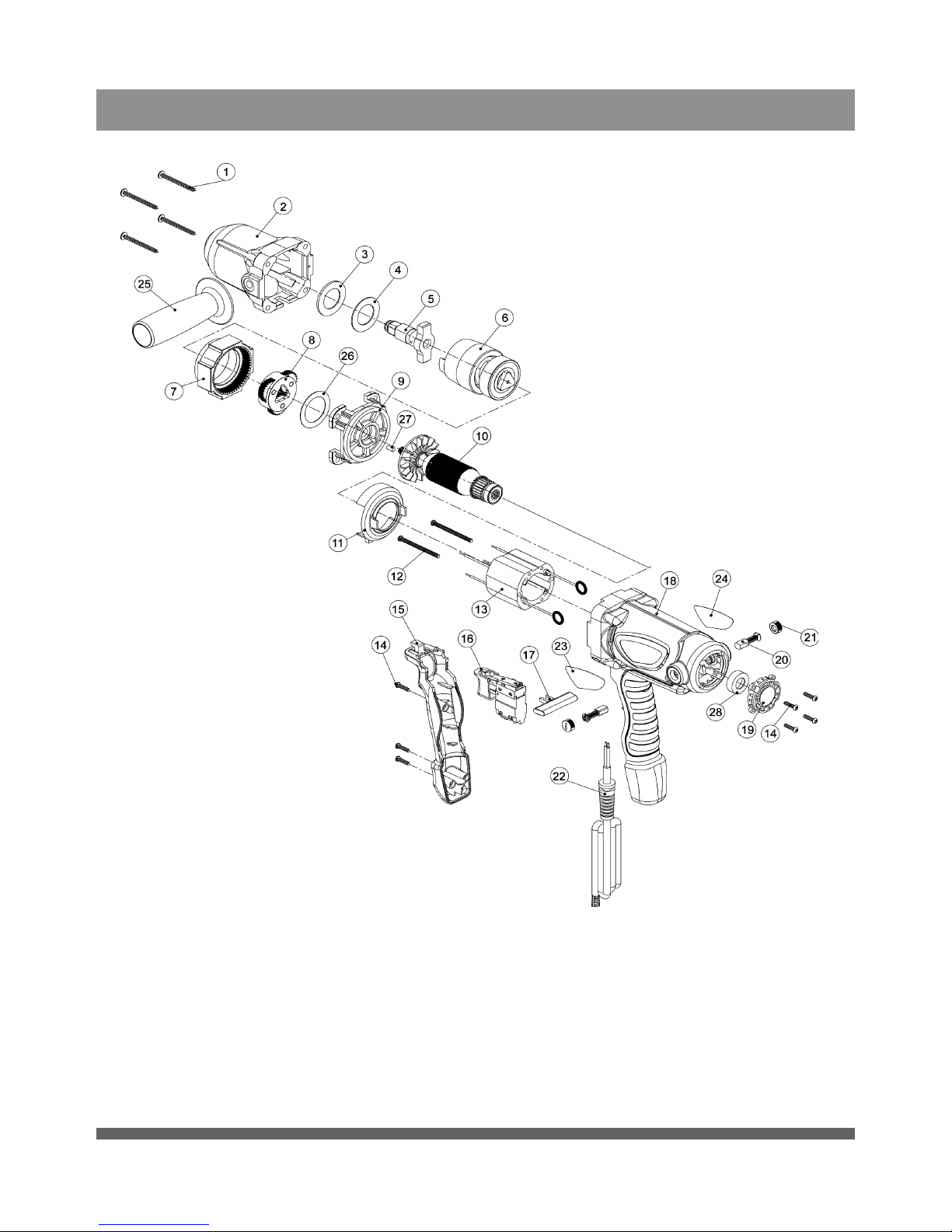

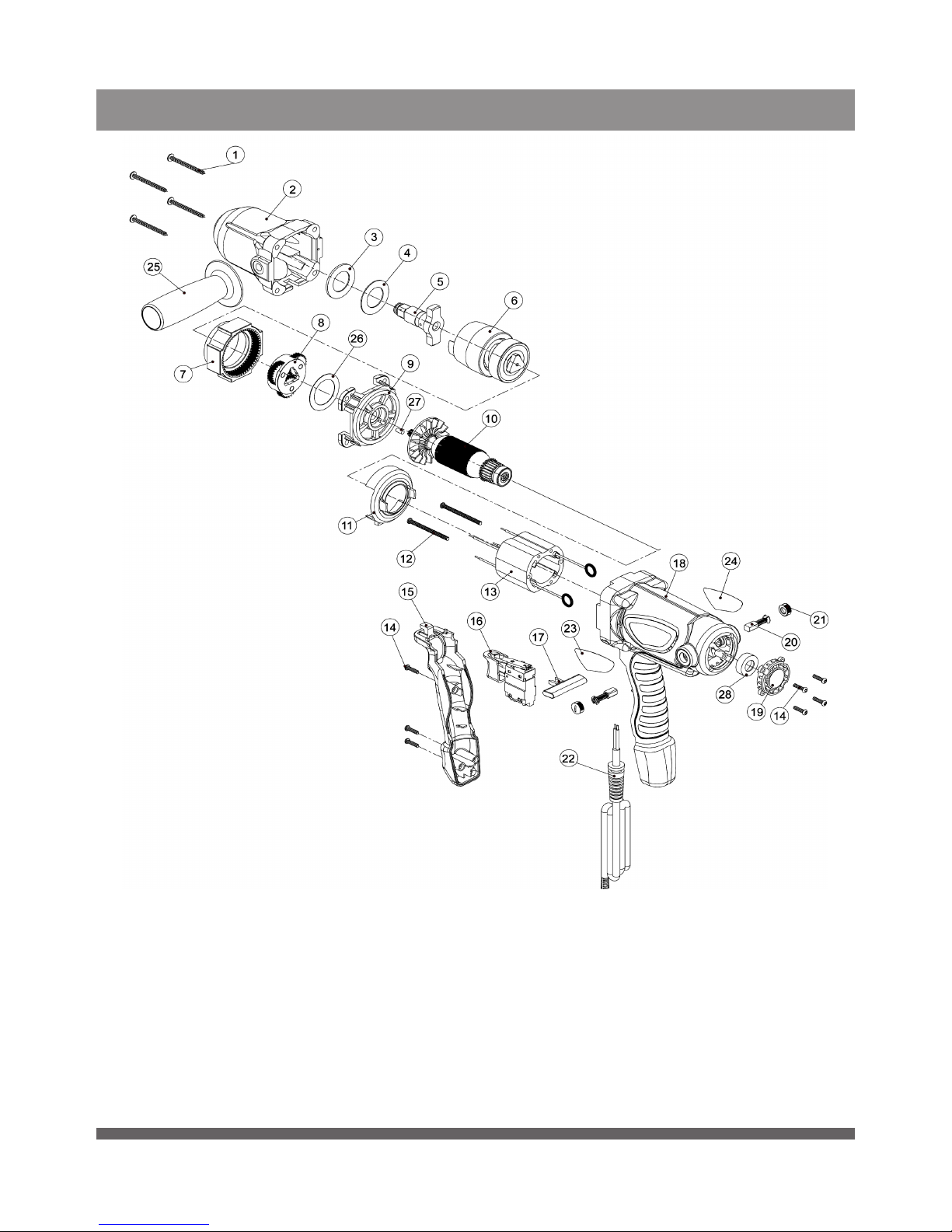

refers to a part number, it refers to the included parts list.

WORK AREA

1. Operate in a safe work environment. Keep your work area clean
and well lit.

2. Keep anyone not wearing the appropriate safety equipment away
from the work area.

IMPORTANT! Minimize distractions in the work environment
Distractions can cause you to lose control of the tool.

3. Always lock up tools and keep them out of the reach of children.

PERSONAL SAFETY

CAUTION! Wear protective equipment approved by the Canadian
Standards Association (CSA) or American National Standards Institute
(ANSI) when using this tool.

1. Dress properly, wear protective equipment. Use breathing, ear, eye,
face, foot, hand, and head protection. Always wear ANSI approved
impact safety goggles, which must provide both frontal and side
protection. Protect your hands with suitable gloves. Wear a full
face shield if your work creates metal filings or wood chips. Protect
your head from falling objects by wearing a hard hat. Wear an ANSI
approved dust mask or respirator when working around metal,
wood and chemical dusts and mists. Wear ANSI approved earplugs.
Protective, electrically non-conductive clothes and non-skid
footwear are recommended when working. Wear steel-toed boots
to prevent injury from falling objects.

2. Control the tool, personal movement and the work environment to
avoid personal injury or damage to the tool. Stay alert, watch what
you are doing and use your common sense.

3. Keep articles of clothing, jewellery, hair, etc., away from moving
parts to avoid entanglement with the tool.

4. Do not operate any machine / tool when tired or under the
influence of drugs, alcohol or medications.

5. Do not overreach when operating a tool. Proper footing and
balance enables better control of a tool in unexpected situations.

6. Use clamps or other practical ways to support or secure the work
piece to a stable platform. Holding the work piece by hand or
against your body is not stable and may lead to loss of control
and injury.

1/2 IN. DR ELECTRIC IMPACT WRENCH

4 For technical questions call 1-800-665-8685

V 3.03 8340507

SPECIFIC SAFETY PRECAUTIONS

1. Do not over-tighten nuts. They could shatter and cause damage
to the tool or work piece or cause injury. Use a torque wrench to
torque the nut after using the impact wrench.

2. Do not use any additional force upon the wrench in order to
remove a nut.

3. Do not allow the wrench to run without load for an extended
period of time, as this will shorten its life.

4. This tool will not stop moving immediately. Do not lay the tool
down or leave it unattended until it has come to a complete stop. A
part that is moving could make the tool jump or grab a surface and
pull the tool out of your control.

5. When operating the tool, use proper eye and hearing protection as
well as protective gloves.

6. To maintain complete control, firmly hold your tool with both
hands. Do not place hands over air vents. Do not touch the
metal parts.

7. Never point the tool towards yourself. If it should slip, part of your
body could come in contact with moving parts.

8. Never force the tool. Excessive pressure could bend or break the
tool or accessory resulting in damage to the tool, your work piece,
or serious personal injury. If your tool runs smoothly under no load
but does not run smoothly under load, then excessive pressure is
being used.

9. Use an appropriate dust respirator when working for an extended
period of time. This will help prevent breathing in the fine dust
created while working.

10. After changing the sockets and accessories or making adjustments,
make sure any other adjustment devices are securely tightened.
Loose adjustment devices could be violently thrown.

11. Always use the correct socket that matches the drive size.
Improper use could lead to possible injury to the operator, and
damage to the tool or work piece.

12. Always check sockets and accessories for damage before each use.
Damaged sockets and accessories can break during use and cause
serious injury.

1/2 IN. DR ELECTRIC IMPACT WRENCH

Visit www.princessauto.com for more information 5

8340507 V 3.03

ELECTRICAL SAFETY

1. Disconnect power supply. Disconnect the tool from the power
supply when not in use, before cleaning, servicing, or changing any
parts or accessories.

2. Protect yourself against electric shocks when working on electrical
equipment. Avoid body contact with grounded surfaces such as
pipes, radiators, cooking stoves, and refrigerators. There is an
increased chance of electrical shock if your body is grounded.

3. Double insulated tools are equipped with a polarized plug (one
blade is wider than the other). This plug will fit in a polarized outlet
only one way. If the plug does not fully fit in the outlet, reverse the
plug. If it still does not fit, contact a qualified electrician to install
a polarized outlet. Do not change the plug in any way. Double
insulation eliminates the need for a three-wire grounded power
cord and grounded power supply system.

4. Grounded tools must be plugged into an outlet that is properly
installed and grounded in accordance with all codes and
ordinances. Never remove the grounding prong or modify the plug
in any way. Do not use any adapter plugs. Check with a qualified
electrician if you are in doubt as to whether the outlet is properly
grounded. If the tool should electronically malfunction or break
down, grounding provides a low resistance path to carry electricity
away from the user.

5. Do not abuse the cord. Never use the cord to carry tools or pull
the plug from an outlet. Keep the cord away from heat, oil, sharp
edges, or moving parts. Do not operate this tool if the power
cord is frayed or damaged. Replace damaged cords immediately.
Damaged cords increase the risk of electric shock. Do not modify
the plug in any way.

6. When operating a power tool outside, use an outdoor extension
cord marked “W-A” or “W”. These cords are rated for outdoor use
and reduce the risk of electric shock. Use in conjunction with a
Ground Fault Circuit Interrupter (GFCI). If operating a power tool in
a damp location is unavoidable, the use of a GFCI reduces the risk
of electric shock. It is recommended that the GFCI should have a
rated residual current of 30 A or less.

7. Avoid using an unnecessarily long extension cord. Choose a cord
that is appropriate for the situation. A cord that is too long and
running across the floor can be more dangerous than helpful. Using
a cord that is too long or too thin could damage the tool. Unroll the
cord completely to prevent it from overheating.

8. Place the electrical cord in a position that prevents it from coming
into contact with the tool and from getting caught by the work
piece. The cord should always stay behind the tool.

1/2 IN. DR ELECTRIC IMPACT WRENCH

6 For technical questions call 1-800-665-8685

V 3.03 8340507

VIBRATION PRECAUTIONS

This tool vibrates during use. Repeated or long-term exposure
to vibration may cause temporary or permanent physical injury,
particularly to the hands, arms, and shoulders.

1. Anyone using vibrating tools regularly or for an extended period
should first be examined by a doctor and then have regular medical
check-ups to ensure medical problems are not being caused by,
or worsened from, tool use. Pregnant women or people who have
impaired blood circulation to the hands, past hand injuries, nervous
system disorders, diabetes, or Raynaud’s Disease should not use
this tool. If you feel any medical symptoms related to vibrations
(such as tingling, numbness, and white or blue fingers), seek
medical attention as soon as possible.

2. Do not smoke during use. Nicotine reduces the blood flow to the
hands and fingers, and increases the risk of vibration-related injury.

3. Wear suitable gloves to reduce the vibration effects on the user.

4. Use tools with the lowest amount of vibration when there is a
choice between different processes.

5. Do not use for extended periods. Take frequent breaks when using
this tool.

6. Let the tool do the work. Grip the tool as lightly as possible (while
still keeping safe control of it).

7. To reduce vibrations, maintain the tool as explained in this manual.
If abnormal vibrations occur, stop using this tool immediately.

TOOL USE AND CARE

WARNING! Do not use the tool if the trigger does not function properly.
Any tool that cannot be controlled with the ON / OFF switch is
dangerous and must be repaired.

1. Use the correct tool for the job. Maximize performance and safety
by using the tool for its intended task.

2. This tool was designed for a specific function.

 Do Not:

a. Modify or alter the tool, all parts and accessories are designed

with built-in safety features that may be compromised
if altered.

b. Use the tool in a way for which it was not designed.

3. Avoid unintentional starts. Be sure the trigger switch is in the OFF
position when not in use and before connecting it to any
power source.

1/2 IN. DR ELECTRIC IMPACT WRENCH

Visit www.princessauto.com for more information 7

8340507 V 3.03

UNPACKING

1. Carefully remove the tool from the package.
a. Retain the packing material until you have carefully inspected

and satisfactorily installed or operated the tool.

2. Make sure that all the items in the parts list are included.

3. Inspect the parts carefully to make sure the tool was not damaged
during shipping.

WARNING! If any parts are missing, do not operate the tool until the
missing parts are replaced. Failure to do so could result in serious
personal injury.

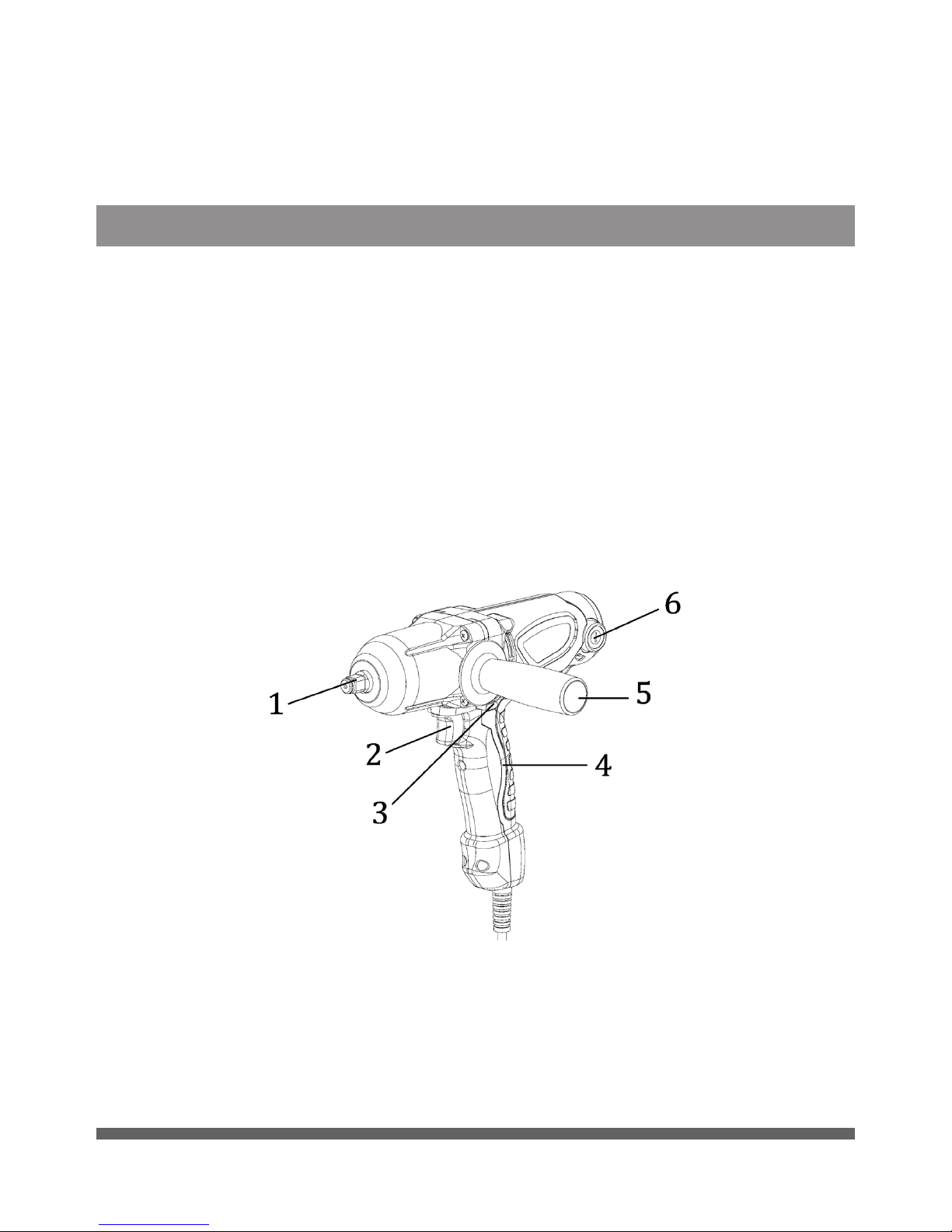

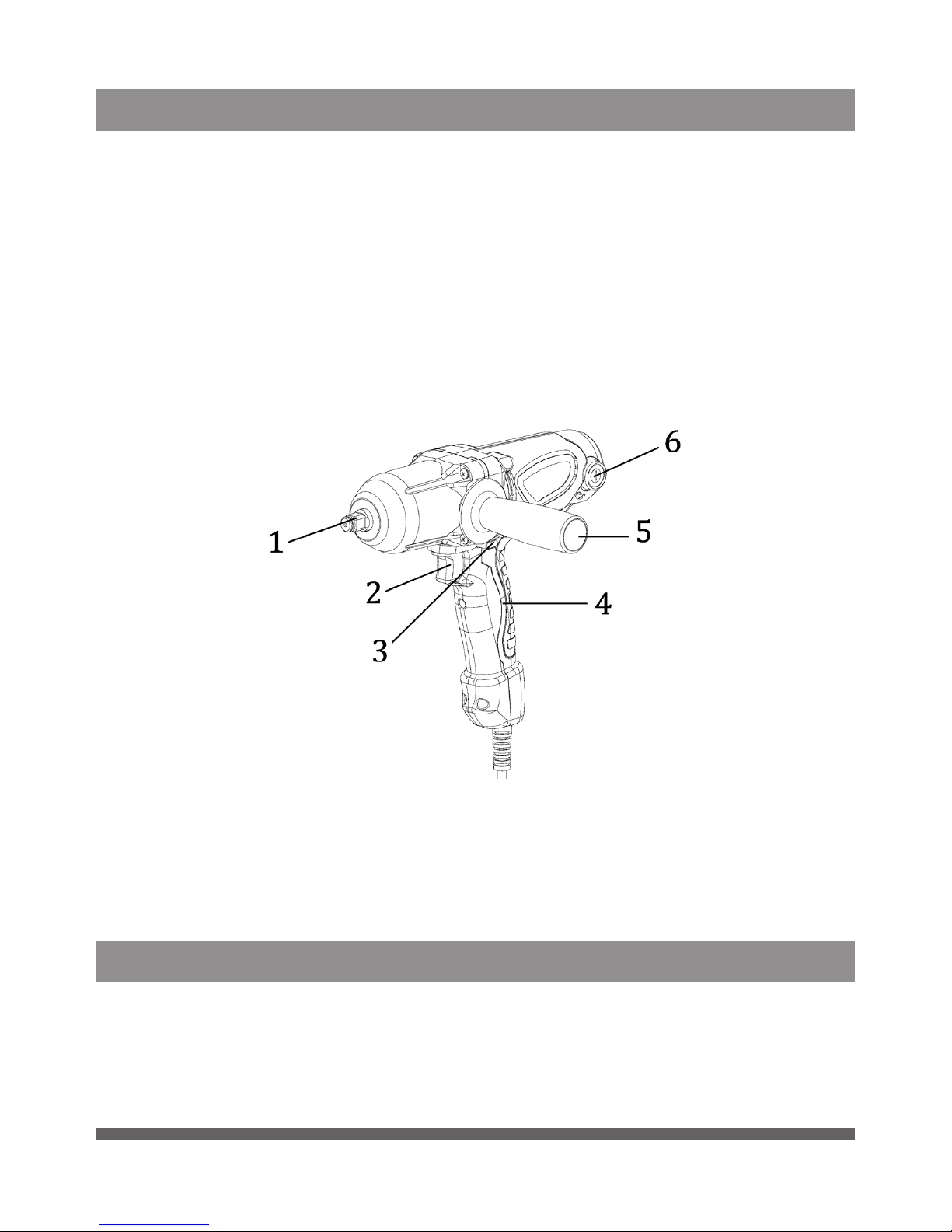

PARTS IDENTIFICATION

1. Socket Holder

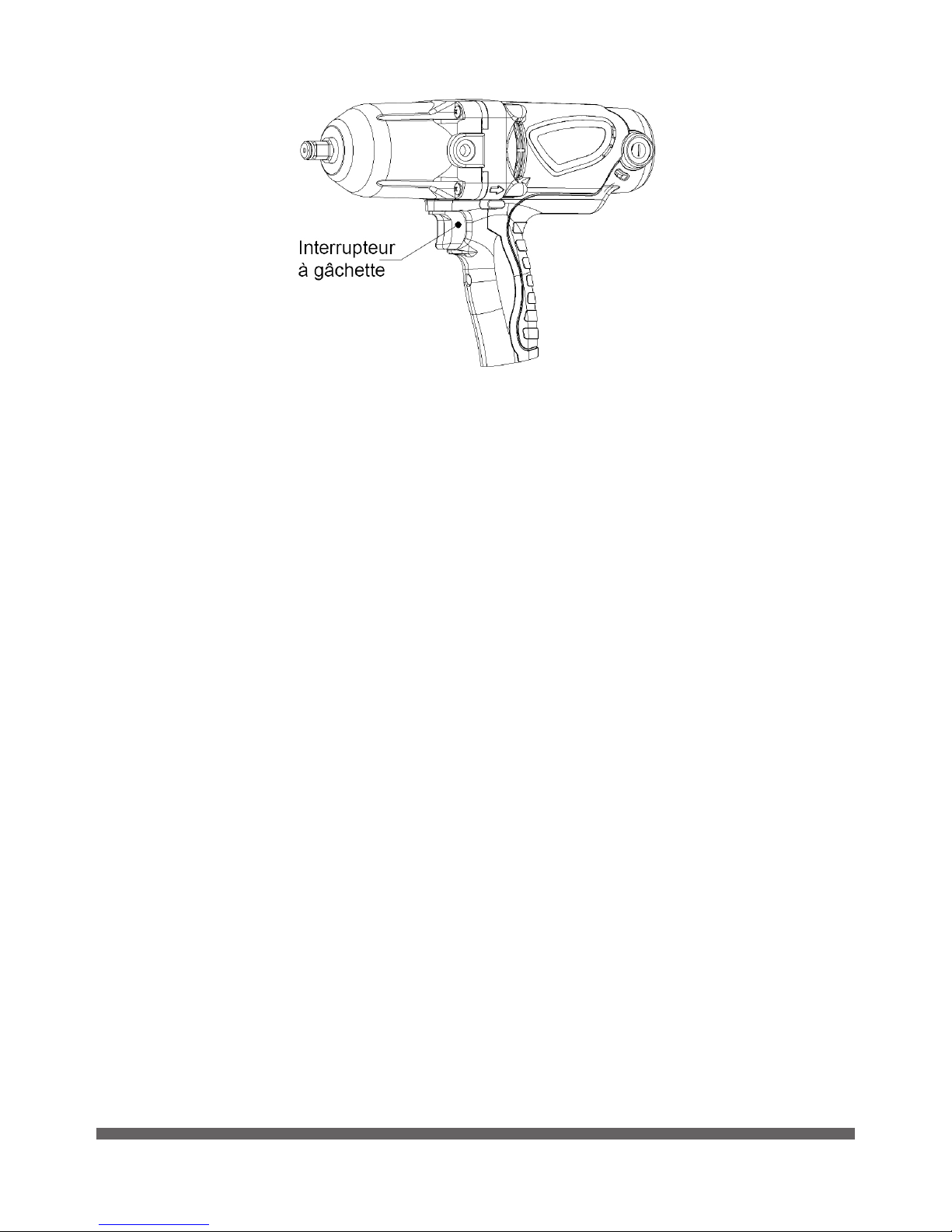

2. Trigger Switch

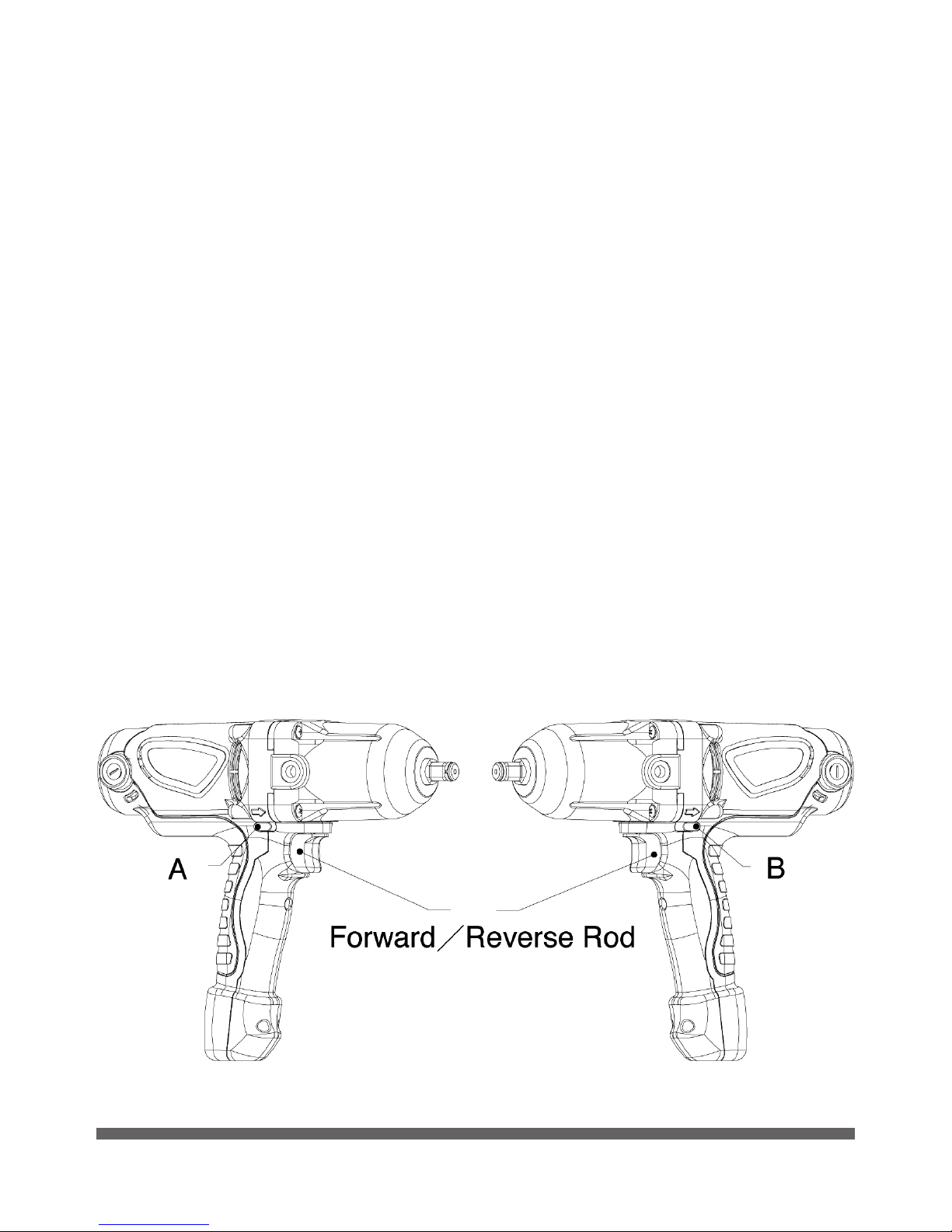

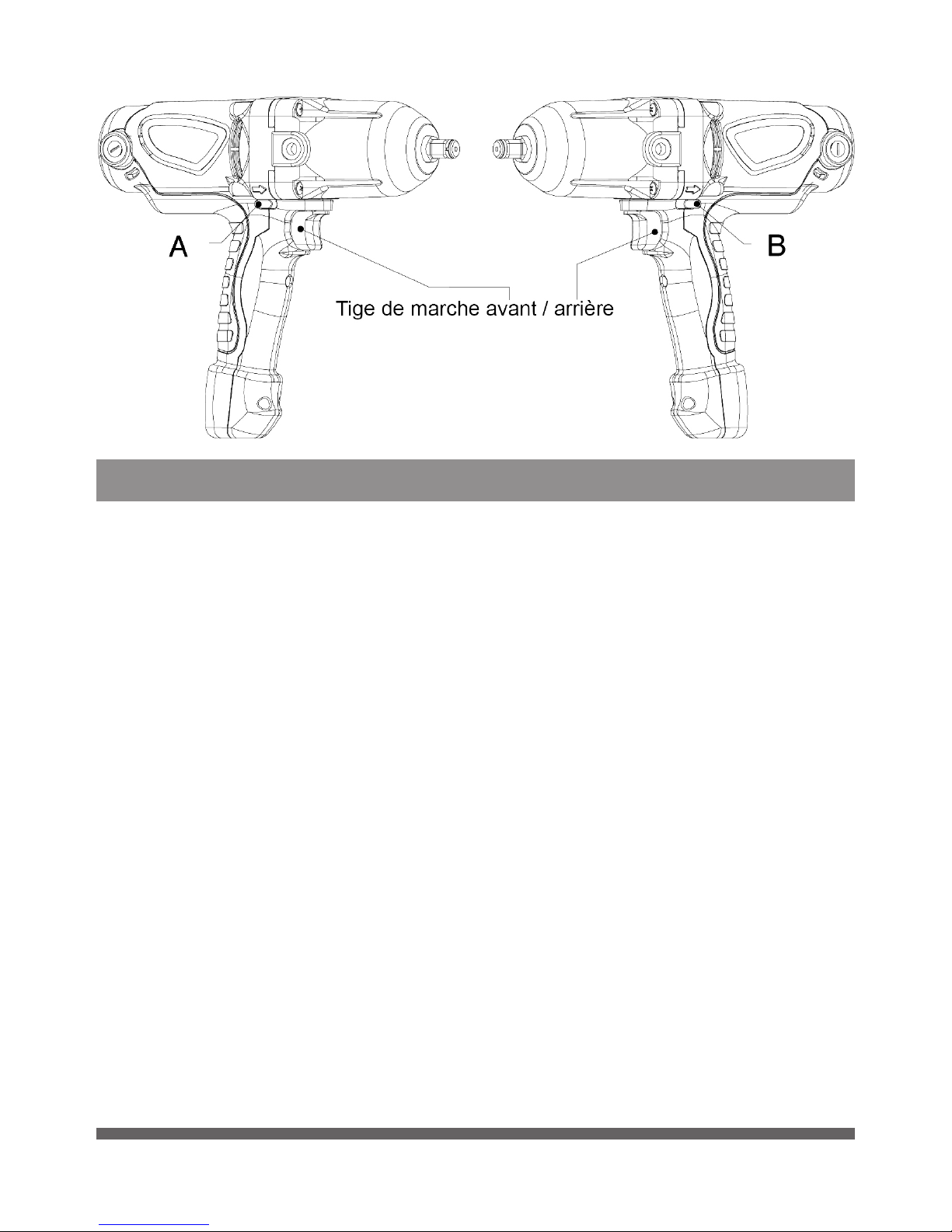

3. Forward/Reverse Rod

4. Non-Slip Handle

5. Side Handle

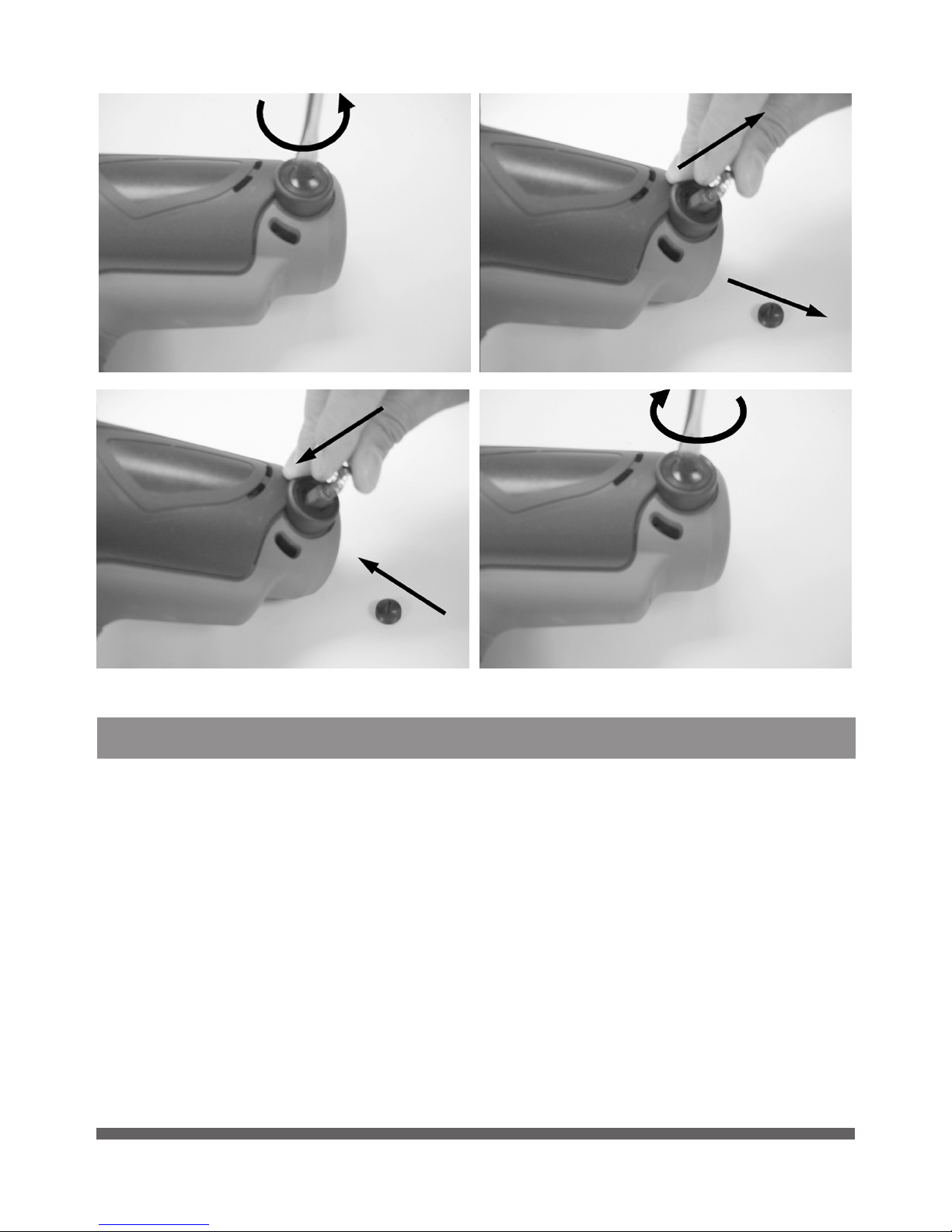

6. Carbon Brush Nut

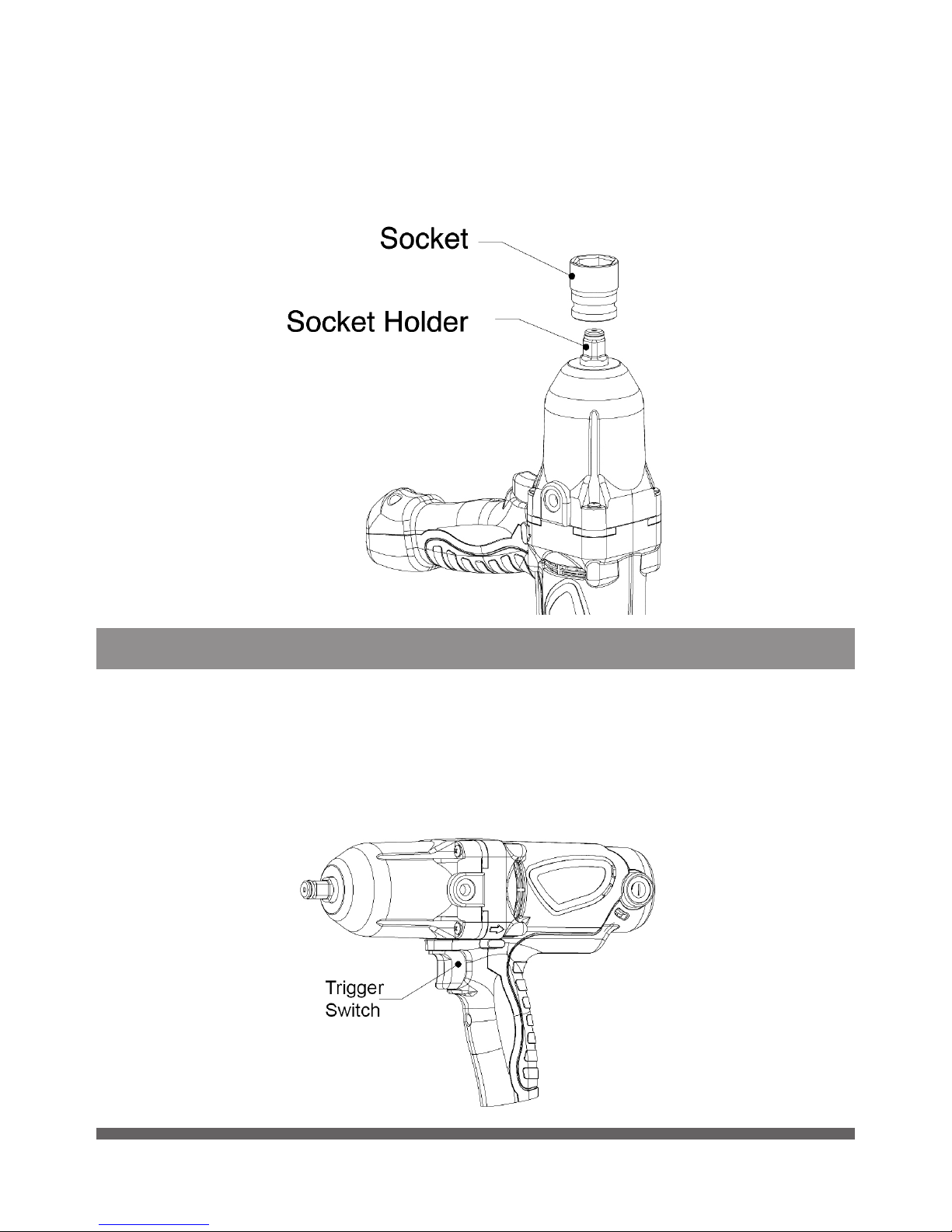

ASSEMBLY

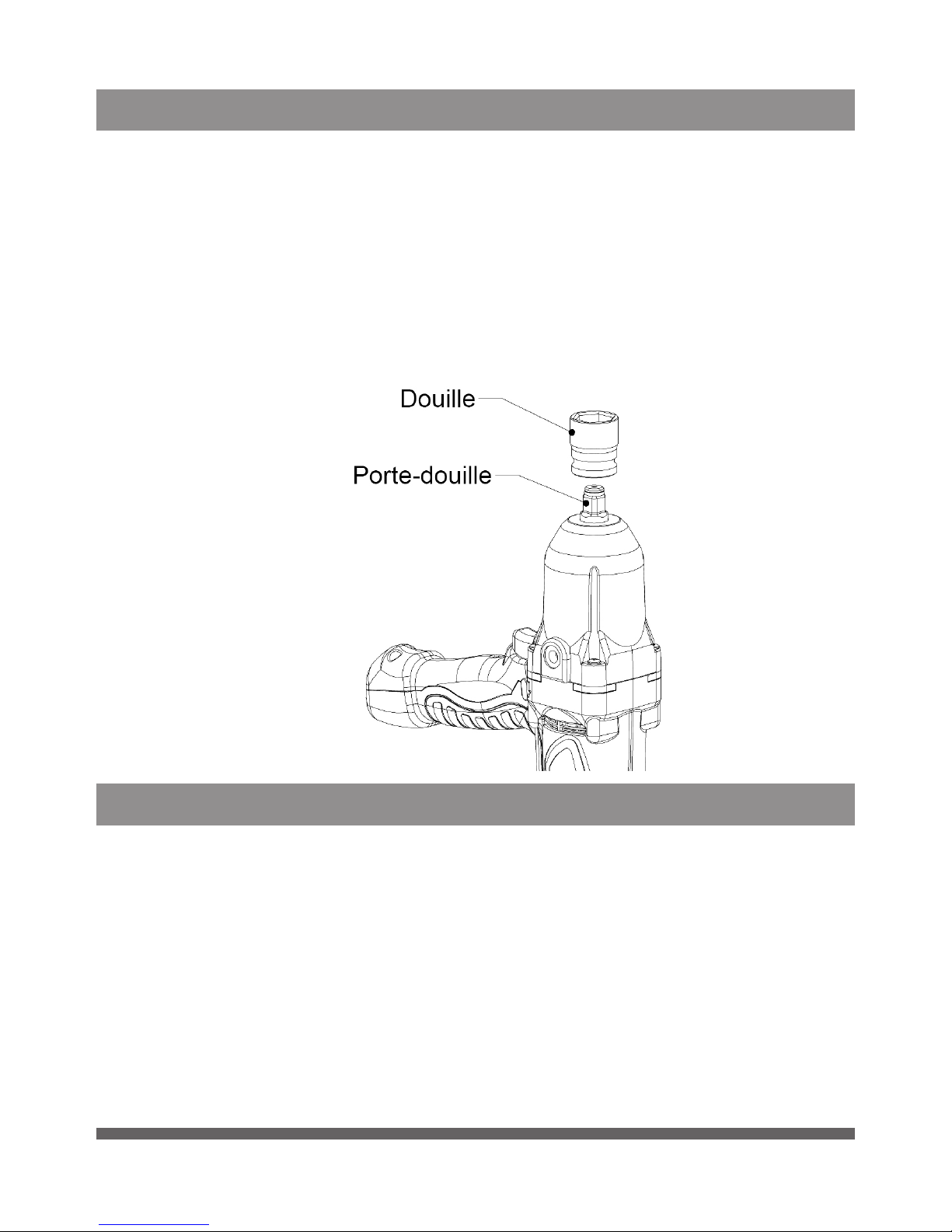

1. Choose the correct socket size based on the bolts and nuts
being used. If the improper socket is used, it will not grip the bolt
properly causing inconsistent torque and could possibly damage
bolts or nuts.

1/2 IN. DR ELECTRIC IMPACT WRENCH

8 For technical questions call 1-800-665-8685

V 3.03 8340507

2. Installation and removal of the socket
a. The tool must be turned off and unplugged before

any assembly.
b. Press the socket onto the drive shaft.
c. To remove the socket, pull out and pull off.

OPERATION

1. Tightening torque is different according to the type and size of
bolt being used, as well as the materials being tightened. If you are
unsure of the torque required, use a torque wrench to measure the
force exerted.

2. Firmly grip the tool and place the socket on the bolt or nut. Turn on
the machine by squeezing the trigger to start tightening
(see Figure 1).

Fig.1

1/2 IN. DR ELECTRIC IMPACT WRENCH

Visit www.princessauto.com for more information 9

8340507 V 3.03

3. When working with small screws, carefully regulate the pressure on
the trigger switch to ensure the work piece is not damaged.

4. Use the tool intermittently, continuous operation can damage the
tool. Allow proper cooling time.

5. Tightening torque is affected by many factors:
a. Voltage – If the voltage decreases, the tightening torque

will decrease.

b. Socket – If the incorrect size of socket is used, it can damage

the socket and the bolt as well as reduce the ability to torque.

c. Bolt – Tightening torque will be different according to class,

length, and material.

d. Accessories – Use of accessories can reduce tightening force

to an extent.

6. Grip the tool and properly align the socket on the work piece to
ensure maximum torque.

REVERSE SWITCH OPERATION

1. Check the rotation direction before operating the tool.

2. The switch can only be reversed when the machine is completely
stopped. The tool could be damaged if the direction of the rotation
is changed before the machine stops.

3. For clockwise rotation, press the reversing switch as indicated by
the letter A in Figure 2. For counterclockwise rotation, press the
reversing switch as indicated by the letter B in Figure 2
(see Figure 2).

Fig.2

1/2 IN. DR ELECTRIC IMPACT WRENCH

10 For technical questions call 1-800-665-8685

V 3.03 8340507

MAINTENANCE

Before making any adjustments or changing any accessory, turn
off the tool and unplug it from its power source.

1. Check for damaged parts. Before using any tool, any part that
appears to be damaged should be carefully checked to determine
that it would operate properly and perform its intended functions.
Check for alignment and binding of moving parts, for broken parts
or mounting fixtures, or for any other condition that may affect
proper operation. Any part that is damaged should be repaired or
replaced by a qualified technician.

2. When servicing, use only identical replacement parts. Only use
accessories intended for use with this tool. Replace damaged
parts immediately.

3. Keep the tool clean. Wipe the tool with a clean cloth and
periodically blow out all areas with compressed air. If compressed
air is not available, use a brush to remove dust from all areas.
Do not use harsh chemicals or solvents to clean the tool. These
chemicals could seriously damage the plastic housing.

4. Regularly inspect all mountings and screws to ensure tightness.
Should any screws become loose, tighten immediately.

5. If repairs are required, bring your tool to an authorized
service center.

6. Keep the vent passage clear from dirt. Clean off the accumulated
dust and oil dirt periodically.

7. During normal operation, if anything unusual happens, the power
supply should be cut off at once and the tool should be checked
and repaired.

8. Clean the tool after each use.

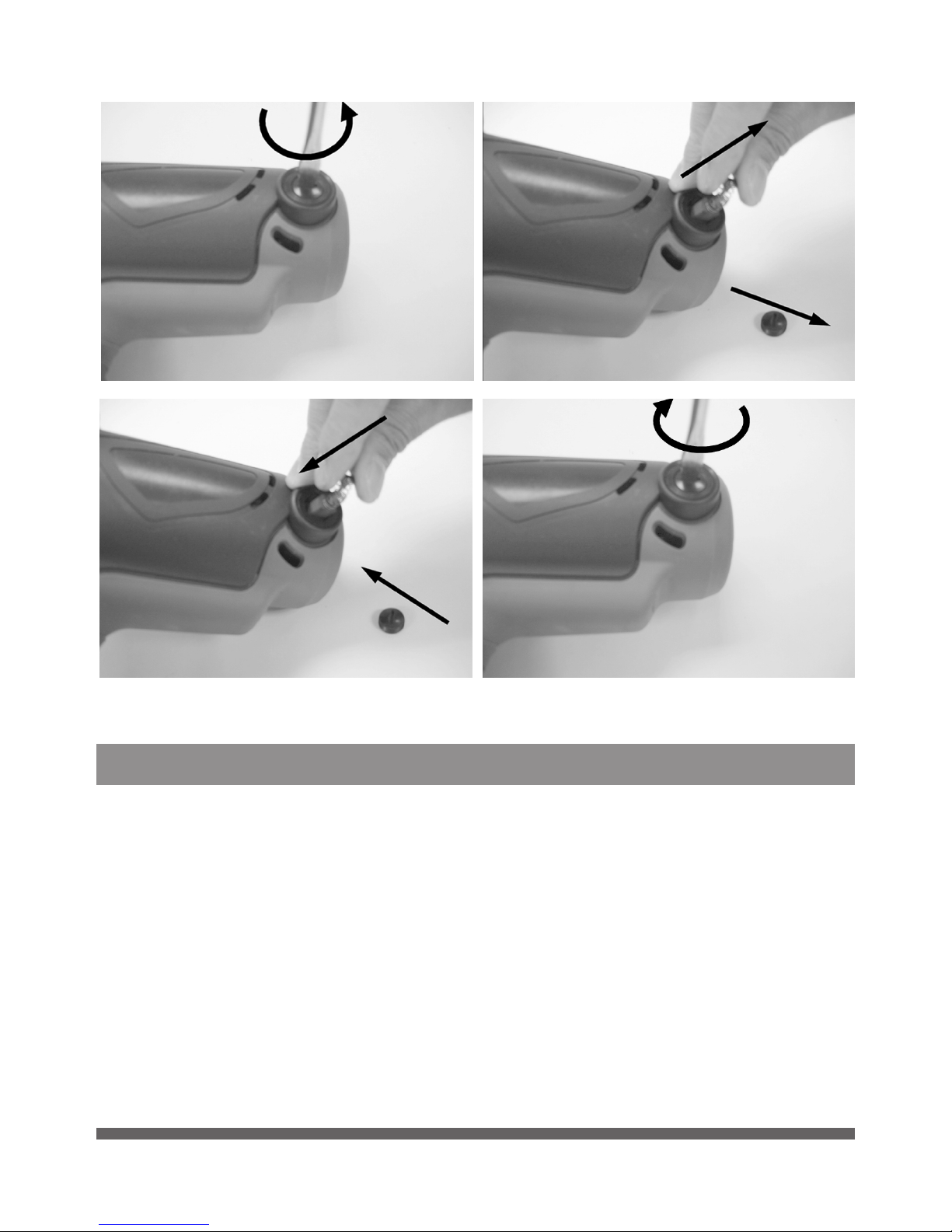

REPLACING CARBON BRUSHES

CAUTION! The tool should be turned off and disconnected from the
power source before replacing the carbon brushes.

1. Loosen the carbon brush nut with a screwdriver by turning it
counterclockwise (see Figure 3).

2. Remove the carbon brush (see Figure 4).

3. Insert the new carbon brush into the housing and replace the
carbon brush nut (see Figure 5).

4. Replace the carbon brush nut and tighten it with a screwdriver by
turning it clockwise (see Figure 6).

1/2 IN. DR ELECTRIC IMPACT WRENCH

Visit www.princessauto.com for more information 11

8340507 V 3.03

DISPOSING OF THE TOOL

If your tool has become damaged beyond repair, do not throw it
out. Bring it to the appropriate recycling facility.

Fig. 3 Fig. 4

Fig. 5 Fig. 6

1/2 IN. DR ELECTRIC IMPACT WRENCH

12 For technical questions call 1-800-665-8685

V 3.03 8340507

PARTS BREAKDOWN

1/2 IN. DR ELECTRIC IMPACT WRENCH

Visit www.princessauto.com for more information 13

8340507 V 3.03

PARTS LIST

No. Description Qty

1 Screw 4
2 Front

Cover Assembly

1

3 Rubber Washer 1
4 Washer 1
5 Front

Impact Assembly

1

6 Rear Impact

Assembly

1

7 Ring Gear 1
8 Planetary

Gears Assembly

1

9 Ring Gear Housing 1
10 Rotator 1
11 Fan Guide 1
12 Screw 2
13 Stator 1
14 Screw 7

No. Description Qty

15 Front Housing 1
16 Trigger Switch 1
17 Forward/

Reverse Rod

1

18 Housing

Cover Assembly

1

19 Housing

Back Cover

1

20 Carbon Brush 2
21 Carbon Brush Nut 2
22 Power Cord 1
23 Housing Label-L 1
24 Housing Label-R 1
25 Side Handle 1
26 Washer 1
27 Rubber Pin 1
28 Rubber Cover 1

V 3,04 8340507

Manuel d'utilisateur

CLÉ À CHOCS ÉLECTRIQUE

À PRISE DE 1/2 PO

Veuillez lire ce manuel avant d'utiliser cet outil.

2 En cas de questions techniques, appelez le 1-800-665-8685

V 3,04 8340507

CLÉ À CHOCS ÉLECTRIQUE

À PRISE DE 1/2 PO

SPÉCIFICATIONS

Exigence légale CUL CUL E310690
Puissance nominale 120 V
Taille de prise 1/2 po
Vitesse à vide 2,800 tr/min
Couple max. 360 pi-lb
Vitesse variable Oui
Fréquence nominale 60 Hz
Courant nominal 6 A
Caractéristiques Poignée latérale qui permet un

contrôle amélioré

CONSIGNES DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions
avant d’utiliser cet outil. L’utilisateur doit respecter les précautions de
base lorsqu’il utilise cet outil afin de réduire le risque de blessure et/
ou de dommage à l’équipement. Avant de permettre à un autre individu
d’utiliser cet outil, assurez-vous qu’il est avisé de toutes les consignes
de sécurité.

ClÉ À CHOCS ÉLETRIQUE À PRISE DE 1/2 PO

Visitez www.princessauto.com pour plus d'informations 3

8340507 V 3,04

AVERTISSEMENT ! Les avertissements, les mises en garde et les
instructions mentionnés dans ce manuel d’instructions ne peuvent
couvrir toutes les conditions et situations pouvant se produire.
L’opérateur doit faire preuve de bon sens et prendre toutes les
précautions nécessaires afin d’utiliser l’outil en toute sécurité.

IMPORTANT ! Conservez ce manuel qui contient les avertissements
de sécurité, les précautions et les instructions de fonctionnement,
d’inspection et d’entretien. Lorsque ce manuel fait référence à un
numéro de pièce, il fait référence à la liste des pièces comprise

AIRE DE TRAVAIL

1. Travaillez dans un environnement de travail sécuritaire. Gardez
votre aire de travail propre et bien éclairée.

2. Assurez-vous que toute personne ne portant pas l’équipement de
sécurité approprié ne se trouve à proximité de l’aire de travail.

IMPORTANT ! Minimisez les distractions au sein de
l’environnement de travail. Les distractions peuvent causer une
perte de contrôle de l’outil.

3. Gardez toujours les outils dans un endroit verrouillé et hors de la
portée des enfants.

SÉCURITÉ PERSONNELLE

ATTENTION ! Portez de l’équipement de protection approuvé par
l’Association canadienne de normalisation (CSA) ou l’American National
Standards Institute (ANSI) lorsque vous utilisez cet outil.

1. Portez des vêtements appropriés et de l’équipement de protection.
Utilisez des protections pour les voies respiratoires, les oreilles, les
yeux, le visage, les pieds, les mains et la tête. Portez toujours des
lunettes de sécurité étanches approuvées par l’ANSI qui offrent
une protection frontale et latérale. Protégez-vous les mains à l’aide
de gants appropriés. Portez un écran facial panoramique si votre
travail produit des limailles ou des copeaux de bois. Protégez-vous
la tête de la chute d’objets en portant un casque de protection.
Portez un masque antipoussières ou un appareil respiratoire
approuvé par l’ANSI lorsque vous travaillez où il y a des poussières
et des vapeurs provenant du métal, du bois ou de produits
chimiques. Portez des bouchons d’oreille approuvés par l’ANSI.
Des vêtements de protection non conducteurs d’électricité et des
chaussures antidérapantes sont recommandés pour le travail. Pour
éviter les blessures dues aux chutes d’objets, portez des chaussures
à embout d’acier.

ClÉ À CHOCS ÉLETRIQUE À PRISE DE 1/2 PO

4 En cas de questions techniques, appelez le 1-800-665-8685

V 3,04 8340507

2. Gardez le contrôle de l’outil, de vos mouvements et de
l’environnement de travail pour éviter les blessures ou le bris de
l’outil. Restez alerte, portez attention à vos gestes et faites preuve
de bon sens.

3. Tenez les vêtements, les bijoux, les cheveux, etc. à l’écart des
pièces mobiles pour éviter qu’ils ne se coincent dans l’outil.

4. N’utilisez pas d’appareil ou d’outil si vous êtes fatigué ou sous
l’effet de drogues, d’alcool ou de médicaments.

5. N’utilisez pas l’outil si vous devez étirer les bras pour vous en servir.
Une stabilité et un équilibre appropriés sont nécessaires afin d’avoir
un meilleur contrôle de l’outil en cas de situations inattendues.

6. Utilisez des serre-joints ou un autre moyen pratique pour fixer la
pièce à travailler sur une plate-forme stable. Une pièce à travailler
tenue dans les mains ou appuyée contre le corps n’est pas stable et
risque d’entraîner une perte de contrôle et des blessures.

CONSIGNES DE SÉCURITÉ SPÉCIFIQUES

1. Ne serrez pas excessivement les écrous. Ils pourraient se briser en
éclats et endommager l’outil ou la pièce à travailler ou causer des
blessures. Servez-vous d’une clé dynamométrique pour serrer au
couple l’écrou après avoir utilisé la clé à chocs.

2. N’utilisez pas de force supplémentaire sur la clé pour retirer
un écrou.

3. Évitez d’utiliser la clé sans pression pendant une longue période,
car cela réduira sa durée de vie utile.

4. Cet outil ne s’arrêtera pas immédiatement. Ne posez pas l’outil
sur une surface ou ne le laissez pas sans surveillance avant qu’il
ne s’immobilise. Une pièce mobile pourrait faire sauter l’outil ou
s’agripper à une surface et vous pourriez perdre la maîtrise
de l’outil.

5. Lorsque vous utilisez l’outil, il est important de vous protéger
correctement les yeux et les oreilles, en plus de porter des
gants protecteurs.

6. Pour maintenir un contrôle total de l’outil, tenez fermement votre
outil avec vos deux mains. Ne placez jamais une main par-dessus
un évent. Ne touchez pas les parties métalliques.

7. Ne dirigez jamais l’outil vers votre personne. En cas de glissement,
une partie de votre corps pourrait venir en contact avec des
pièces mobiles.

ClÉ À CHOCS ÉLETRIQUE À PRISE DE 1/2 PO

Visitez www.princessauto.com pour plus d'informations 5

8340507 V 3,04

8. Ne forcez jamais l’outil. Une pression excessive pourrait recourber
ou casser l’outil ou l’accessoire, ce qui causerait des dommages de
l’outil ou de la pièce à travailler ainsi que des blessures graves. Si
votre outil fonctionne correctement lorsqu’il n’y a aucune charge,
mais non lorsqu’elle est soumise à une charge, cela signifie qu’une
pression excessive est utilisée.

9. Utilisez un appareil respiratoire antipoussière approprié lorsque
vous travaillez pendant une période prolongée. Il vous aidera à
prévenir l’aspiration des fines particules produites durant le travail.

10. Après avoir changé les douilles et les accessoires ou effectué des
réglages, assurez-vous que tout autre dispositif de réglage est bien
serré. Les dispositifs de réglage desserrés seront projetés
avec violence.

11. Utilisez toujours la douille prescrite qui correspond à la taille de la
prise. Une utilisation inadéquate pourrait entraîner des blessures
pour l’utilisateur, des dommages à l’outil ou à la pièce à travailler.

12. Inspectez toujours les douilles et les accessoires pour déceler les
dommages avant chaque utilisation. Les douilles et accessoires
endommagés peuvent se casser pendant l’utilisation et causer des
blessures graves.

SÉCURITÉ EN ÉLECTRICITÉ

1. Débranchez la source d’énergie. Débranchez l’outil de la source
d’énergie lorsqu’il n’est pas utilisé et avant le nettoyage, l’entretien
ou le remplacement de pièces ou d’accessoires.

2. Protégez-vous contre les chocs électriques lorsque vous travaillez
en présence d’équipement électrique. Évitez le contact entre votre
corps et les surfaces reliées à la terre comme les tuyaux, radiateurs,
cuisinières et réfrigérateurs. Il y a un risque plus élevé de choc
électrique si votre corps est mis à la terre.

3. Les outils à double isolation sont munis d’une fiche polarisée (une
broche est plus large que l’autre). Cette fiche s’insérera dans une
prise polarisée dans une direction seulement. Si la fiche ne s’insère
pas complètement dans la prise, tournez-la. Si elle ne s’insère
toujours pas, contactez un électricien qualifié pour faire installer
une prise polarisée. Ne modifiez pas la fiche de quelque façon
que ce soit. La double isolation élimine le besoin d’un cordon
d’alimentation à trois fils mis à la terre et d’une source d’énergie
mis à la terre.

ClÉ À CHOCS ÉLETRIQUE À PRISE DE 1/2 PO

6 En cas de questions techniques, appelez le 1-800-665-8685

V 3,04 8340507

4. Les outils mis à la terre doivent être branchés dans une prise qui
est correctement installée et mise à la terre conformément à tous
les codes et à tous les règlements. Ne retirez jamais la broche
de masse et ne modifiez jamais la fiche. N’utilisez pas de fiche
d’adaptation. Consultez un électricien qualifié si vous doutez de
la mise à la terre appropriée d’une prise. En cas de défaillance
électronique ou de bris de l’outil, la mise à la terre procure un trajet
de faible résistance pour éloigner l’électricité de l’utilisateur.

5. N’utilisez pas le cordon de manière abusive. Ne transportez jamais
l’outil par le cordon et ne tirez jamais sur celui-ci pour enlever la
fiche de la prise. Gardez le cordon d’alimentation à l’écart des
sources de chaleur, de l’huile, des rebords coupants ou des pièces
mobiles. N’utilisez pas cet outil si le cordon d’alimentation est
effilé ou endommagé. Remplacez immédiatement les cordons
endommagés. Les cordons endommagés augmentent le risque de
choc électrique. Ne modifiez pas la fiche de quelque façon
que ce soit.

6. Si vous utilisez un outil électrique à l’extérieur, utilisez une rallonge
d’extérieur identifiée « W-A » ou « W ». Ces rallonges sont
approuvées pour un usage extérieur et réduisent le risque de choc
électrique. Utilisez avec un disjoncteur de fuite à la terre (GFCI). Si
l’utilisation d’un outil électrique dans un lieu humide est inévitable,
l’usage d’un disjoncteur de fuite à la terre réduit le risque de choc
électrique. Il est recommandé que le disjoncteur de fuite à la terre
possède un courant résiduel nominal de 30 A ou moins.

7. Évitez d’utiliser une rallonge excessivement longue. Choisissez une
rallonge appropriée à la situation, car une rallonge trop longue qui
traîne sur le plancher peut être plus dangereuse qu’utile. L’usage
d’une rallonge trop longue ou trop mince peut endommager l’outil.
Déroulez la rallonge au complet pour l’empêcher de surchauffer.

8. Disposez le cordon électrique de façon qu’il ne touche pas l’outil
et qu’il ne risque pas de se prendre dans la pièce à travailler. Le
cordon doit toujours se trouver derrière l’outil.

PRÉCAUTIONS RELATIVES AUX VIBRATIONS

Cet outil vibre pendant son usage. Une exposition répétitive ou
prolongée aux vibrations peut causer des blessures temporaires ou
permanentes, surtout aux mains, aux bras et aux épaules.

ClÉ À CHOCS ÉLETRIQUE À PRISE DE 1/2 PO

Visitez www.princessauto.com pour plus d'informations 7

8340507 V 3,04

1. Toute personne qui utilise des outils vibrateurs sur une base
régulière ou durant des périodes prolongées doit d’abord consulter
un médecin et se prêter régulièrement à des examens de santé
pour s’assurer que des problèmes médicaux ne sont pas causés
ou aggravés par l’usage de tels outils. Les femmes enceintes ou
les personnes qui souffrent d’une mauvaise circulation sanguine
aux mains, qui ont subi de blessures antérieures aux mains et qui
souffrent de troubles neurologiques, de diabète ou de la maladie
de Raynaud ne doivent pas utiliser cet outil. Si vous ressentez
des symptômes reliés aux vibrations (comme un fourmillement,
un engourdissement, des doigts blancs ou bleus), consultez un
médecin le plus tôt possible.

2. Ne fumez pas pendant l’utilisation de l’outil. La nicotine réduit la
circulation sanguine vers les mains et les doigts et augmente le
risque de blessure reliée aux vibrations.

3. Portez des gants appropriés pour réduire les effets de vibration
sur l’utilisateur.

4. Utilisez les outils qui produisent le moins de vibration possible si
vous pouvez choisir entre différents processus.

5. N’utilisez pas l’outil pendant des périodes prolongées. Prenez
souvent des pauses lorsque vous utilisez cet outil.

6. Laissez l’outil faire le travail. Tenez l’outil le moins serré possible
(tout en le contrôlant de manière sécuritaire).

7. Pour réduire les vibrations, entretenez l’outil selon les directives
figurant dans ce manuel. En cas de vibrations anormales, cessez
d’utiliser cet outil immédiatement.

UTILISATION ET ENTRETIEN DE L’OUTIL

AVERTISSEMENT ! N’utilisez pas cet outil si la gâchette ne fonctionne
pas correctement. L’utilisation de tout outil qui ne peut pas être contrôlé
à l’aide de l’interrupteur MARCHE/ARRÊT est dangereuse et l’outil doit
être réparé.

1. Utilisez le bon outil pour la tâche à effectuer. Maximisez la
performance et la sécurité en utilisant l’outil pour des travaux pour
lesquels il a été conçu.

2. Cet outil a été conçu pour une utilisation spécifique.

Il ne faut pas :

a. Modifier ou altérer l’outil, toutes les pièces et tous les

accessoires sont munis de dispositifs de sécurité intégrés qui
peuvent devenir inefficaces si on les modifie.

b. Utiliser l’outil à des fins pour lesquelles il n’a pas été conçu.

ClÉ À CHOCS ÉLETRIQUE À PRISE DE 1/2 PO

8 En cas de questions techniques, appelez le 1-800-665-8685

V 3,04 8340507

3. Évitez les mises en marche involontaires. Assurez-vous que le
commutateur de gâchette est en position OFF (arrêt) lorsque le
compresseur n’est pas utilisé et avant de le brancher à une source
d’énergie quelconque.

DÉBALLAGE

1. Retirez soigneusement l’outil de l’emballage.
a. Conservez les matériaux d’emballage jusqu’à ce que vous

ayez inspecté avec soin et installé ou utilisé l’outil de
manière satisfaisante.

2. Assurez-vous que tous les articles sur la liste de pièces
sont compris.

3. Inspectez les pièces attentivement pour vous assurer que l’outil n’a
pas été endommagé pendant son transport.

AVERTISSEMENT ! Si des pièces sont manquantes, ne faites pas
fonctionner l’outil avant que les pièces manquantes soient remplacées.
Le non-respect de cet avertissement peut entraîner de graves blessures.

IDENTIFICATION DES PIÈCES

1. Porte-douilles

2. Interrupteur à gâchette

3. Tige de marche avant/arrière

4. Poignée non glissante

5. Poignée latérale

6. Écrou à balai de carbone

ClÉ À CHOCS ÉLETRIQUE À PRISE DE 1/2 PO

Visitez www.princessauto.com pour plus d'informations 9

8340507 V 3,04

ASSEMBLAGE

1. Choisissez la taille de douille prescrite en fonction des boulons et
des écrous utilisés. Si une douille inadéquate est utilisée, elle ne
pourra saisir le boulon correctement en raison du couple inadéquat,
sans compter qu’il pourrait en résulter des dommages au niveau
des boulons ou des écrous.

2. Pose et dépose de la douille
a. Débranchez l’alimentation en air avant de procéder à

tout assemblage.
b. Enfoncez la douille sur l’enclume de la clé à cliquet.
c. Pour enlever la douille, tirez-la et arrachez-la.

UTILISATION

1. Le couple de serrage diffère en fonction du type et de la taille du
boulon utilisé, ainsi que des matériaux qu’on serre. En cas de doute
quant au couple nécessaire, mesurez la force exercée au moyen
d’une clé dynamométrique.

2. Saisissez solidement l’outil et placez la douille sur le boulon ou
sur l’écrou. Actionnez l’appareil en appuyant sur la gâchette pour
enclencher le processus de serrage (voir la figure 1).

ClÉ À CHOCS ÉLETRIQUE À PRISE DE 1/2 PO

10 En cas de questions techniques, appelez le 1-800-665-8685

V 3,04 8340507

3. Lorsque vous utilisez de petites vis, réglez soigneusement la
pression du levier d’accélérateur pour vous assurer que la pièce à
travailler n’est pas endommagée.

4. Utilisez l’outil de façon intermittente, puisqu’une utilisation continue
pourrait l’endommager. Laissez refroidir suffisamment longtemps.

5. Le couple de serrage est affecté par une variété de facteurs :
a. Tension - Si la tension diminue, le couple de

serrage diminuera.

b. Douille - Si on utilise une douille de taille inadéquate, il peut

en résulter des dommages au niveau de la douille et du
boulon, en plus de réduire la capacité de serrage.

c. Boulon - Le couple de serrage variera en fonction de la

catégorie, de la longueur et du matériau.

d. Accessoires - L’utilisation d’accessoires peut réduire la force

de serrage dans une certaine mesure.

6. Saisissez l’outil et alignez correctement la douille sur la pièce à
travailler pour assurer un couple maximal.

FONCTIONNEMENT EN MARCHE ARRIÈRE

1. Vérifiez le sens de rotation avant d’actionner l’outil.

2. L’interrupteur peut seulement être mis en mode de marche arrière
lorsque l’appareil est entièrement arrêté. L’outil pourrait subir des
dommages si la direction de la rotation est changée avant l’arrêt
de l’appareil.

3. Pour le faire tourner dans le sens horaire, appuyez sur l’interrupteur
d’inversion identifié par la lettre A à la figure 2. Pour le faire tourner
dans le sens antihoraire, appuyez sur l’interrupteur d’inversion
identifié par la lettre B à la figure 2 (voir la figure 2).

Fig.1

ClÉ À CHOCS ÉLETRIQUE À PRISE DE 1/2 PO

Visitez www.princessauto.com pour plus d'informations 11

8340507 V 3,04

ENTRETIEN

Avant de faire n’importe quel ajustement ou de changer un
accessoire, éteignez l’outil et débranchez-le de sa source d’énergie.

1. Vérifiez s’il y a des pièces endommagées. Avant d’utiliser un
outil, toute pièce qui semble endommagée doit être vérifiée
attentivement pour déterminer si elle est en bon état de
fonctionnement et permet d’exécuter les tâches prévues. Vérifiez
l’alignement et le coincement des pièces mobiles, les composants
ou dispositifs de fixation brisés ou toute autre situation pouvant
perturber le bon fonctionnement. Toute pièce endommagée doit
être réparée ou remplacée par un technicien qualifié.

2. Lors de l’entretien, utilisez seulement des pièces de rechange
identiques. Utilisez seulement des accessoires conçus pour être
utilisés avec cet outil. Remplacez immédiatement les
pièces endommagées.

3. Gardez l’outil propre. Essuyez l’outil avec un chiffon propre et
soufflez périodiquement de l’air comprimé sur l’ensemble de l’outil.
Si vous ne disposez pas d’air comprimé, servez-vous d’une brosse
pour enlever la poussière sur l’ensemble de l’outil. N’employez pas
de produits chimiques forts ou de solvants pour nettoyer l’outil. Les
produits chimiques risqueraient d’endommager sérieusement le
boîtier en plastique.

4. Vérifiez régulièrement le serrage de toutes les fixations et vis. Si
une vis quelconque se dévisse, serrez-la immédiatement.

Fig.2

ClÉ À CHOCS ÉLETRIQUE À PRISE DE 1/2 PO

12 En cas de questions techniques, appelez le 1-800-665-8685

V 3,04 8340507

5. Si des réparations sont nécessaires, apportez l’outil à un centre de
réparation autorisé.

6. Vérifiez que le conduit d’aération ne comporte pas de saleté.
Retirez les accumulations de poussière et les résidus
d’huile périodiquement.

7. Si un problème survient durant l’utilisation normale, coupez
immédiatement la source d’énergie, puis faites vérifier et
réparer l’outil.

8. Nettoyez l’outil après chaque utilisation.

ATTENTION ! Seul un technicien d’entretien qualifié doit effectuer la
réparation de l’outil.

REMPLACEMENT DES BALAIS DE CARBONE

ATTENTION ! L’outil devrait être arrêté et débranché de sa source
d’énergie avant de remplacer les balais de carbone.

1. Desserrez l’écrou du balai de carbone au moyen d’un tournevis en
le tournant dans le sens antihoraire (voir la figure 3).

2. Retirez le balai de carbone (voir la figure 4).

3. Insérez le nouveau balai de carbone dans le boîtier et réinstallez
l’écrou du balai de carbone (voir la figure 5).

4. Réinstallez l’écrou du balai de carbone et serrez-le au moyen d’un
tournevis en le tournant dans le sens horaire (voir la figure 6).

ClÉ À CHOCS ÉLETRIQUE À PRISE DE 1/2 PO

Visitez www.princessauto.com pour plus d'informations 13

8340507 V 3,04

MISE AU REBUT DE L’OUTIL

Si votre outil est trop endommagé pour être réparé, ne le jetez pas.
Apportez-le à un centre de recyclage approprié.

Fig. 3

Fig. 4

Fig. 5 Fig. 6

ClÉ À CHOCS ÉLETRIQUE À PRISE DE 1/2 PO

14 En cas de questions techniques, appelez le 1-800-665-8685

V 3,04 8340507

RÉPARTITION DES PIÈCES

ClÉ À CHOCS ÉLETRIQUE À PRISE DE 1/2 PO

Visitez www.princessauto.com pour plus d'informations 15

8340507 V 3,04

LISTE DES PIÈCES

N

o

Description Qté

1 Vis 4
2 Ensemble de

couvercle avant

1

3 Rondelle

en caoutchouc

1

4 Rondelle 1
5 Ensemble

d’impact avant

1

6 Ensemble

d’impact arrière

1

7 Couronne 1
8 Ensemble

d’engrenages
planétaires

1

9 Boîtier de

couronne

1

10 Rotateur 1
11 Guide de

ventilateur

1

12 Vis 2
13 Stator 1
14 Vis 7
15 Boîtier avant 1

N

o

Description Qté

16 Interrupteur

à gâchette

1

17 Tige de marche

avant/arrière

1

18 Ensemble de

couvercle
de boîtier

1

19 Couvercle arrière

de boîtier

1

20 Balai de carbone 2
21 Écrou à balai

de carbone

2

22 Cordon

d’alimentation

1

23 Étiquette de

boîtier - gauche

1

24 Étiquette de

boîtier - droit

1

25 Poignée latérale 1
26 Rondelle 1
27 Goupille

en caoutchouc

1

28 Couvercle

en caoutchouc

1
