Page 1
Antriebssystem
A
City/Retro-36V-Elektrofahrrad
(Abb. ähnlich)
Bedienungsanleitung
EBike_36V_Retro_2012.indd 1 25.11.11 12:12
Page 2
Inhaltsverzeichnis
Vorwort ......................................................................... 3
Sicherheitshinweise ................................................. 4
Inbetriebnahme/Kontrollen vor Fahrtbeginn 7
Pedale ........................................................................ 8
Lenker ......................................................................... 9
Korb/Schnellspanner .............................................. 10
Sattel ........................................................................... 11
Dynamo ..................................................................... 13
Reifen /Schlauch ....................................................... 14
Bedienung ................................................................. 15
Trio-Antriebssystem ................................................. 15
Reichweite ................................................................. 18
Akku ............................................................................ 19
Bremse ........................................................................ 20
Rücktrittbremse ........................................................ 21
Nabengangschaltung ............................................ 22
Beleuchtung ............................................................. 23
Gepäckträger ........................................................... 2 4
Wartung ..................................................................... 25
Allgemeine Pfl egehinweise ................................... 25
Akku ............................................................................ 26
2
EBike_36V_Retro_2012.indd 2 25.11.11 12:12
Sicherungen ............................................................. 29
Bremsen .................................................................... 30
Felgen/Kette ............................................................ 32

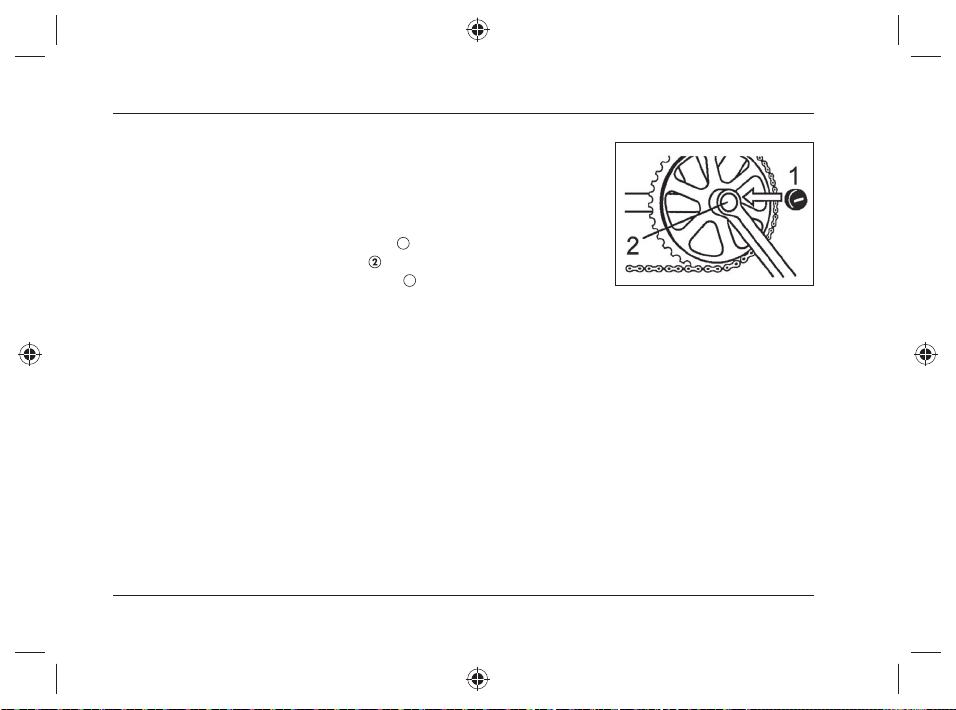

Tretkurbel /Kettenblatt ............................................ 34
Nabengangschaltung SRAM S7 ......................... 35
Winterbetrieb/-erhaltung .................................... 39
Umweltschutz ........................................................... 40
Diebstahlsicherung ................................................. 40
Technische Daten .................................................... 41
Drehmomentvorgaben ......................................... 42
Fehlerbehebung ....................................................... 43
Gewährleistung/Garantie .................................. 45
Kundendienst/Ersatzteilversorgung ................ 49
Entsorgung ................................................................. 50
Häufi g gestellte Fragen ....................................... 51
Fahrradpass ............................................................... 55
Page 3
Vorwort
Sehr geehrter Kunde,
vielen Dank, dass Sie sich für ein Pedelec Elektrorad mit
werden bestimmt viel Freude und Fahrvergnügen damit haben! Pedelec steht für Pedal Electric Cycle und
bedeutet, dass der Fahrer beim Treten bis zu einer Geschwindigkeit von ca. 25 km/h zusätzlich elektrische
Unterstützung bekommt. Diese Art von Fahrzeug gilt in Deutschland als Fahrrad und unterliegt somit derzeit
keiner Zulassungs- oder Versicherungspfl icht. Sie benötigen für das Pedelec Elektro-Bike keinen Führerschein und dürfen Radwege nutzen. Bevor Sie das Pedelec Elektro-Bike (nachfolgend E-Bike genannt)
erstmals in Betrieb nehmen, empfehlen wir Ihnen, unbedingt die Bedienungsanleitung aufmerksam zu lesen.
Durch das lesen der Bedienungsanleitung werden sie schneller mit Ihrem E-Bike vertraut. Dadurch können
Sie Fehlbedienungen, die zu Schäden führen können, vermeiden.
Hinweise, die Ihre und die Sicherheit anderer betreffen, sind mit dem nebenstehenden
Symbol gekennzeichnet. Bitte lesen Sie sich diese Textpassagen besonders aufmerksam durch. Das Pedelec ist ein Verkehrsmittel, welches Ihnen nur dann treue Dienste
leisten kann, wenn es gepfl egt und gewartet wird. Entsprechende Hinweise fi nden Sie
in dieser Bedienungsanleitung.
Aus den Erläuterungen und Abbildungen dieser Bedienungsanleitung können Ansprüche, gleich welcher
Art, nicht geltend gemacht werden. Irrtümer und Konstruktionsänderungen bleiben vorbehalten.
Mit freundlichen Grüßen
Prophete GmbH u. Co. KG
EBike_36V_Retro_2012.indd 3 25.11.11 12:12
Antriebssystem entschieden haben. Sie
3
Page 4
Sicherheitshinweise
Nach StVZO (Straßenverkehrs-Zulassungs-Ordnung) muss ein E-Bike mit
●
zwei voneinander unabhängigen, funktionsfähigen Bremsen
●
einer deutlich hörbaren Glocke
●
einem Frontscheinwerfer
●
einer Schlussleuchte
●
Speichenrefl ektoren bzw. refl ektierenden Seitenstreifen auf der Felge oder Bereifung
●
Pedalrefl ektoren
●
Frontstrahler (wenn nicht im Scheinwerfer integriert)
●
zwei Refl ektoren (davon ein Großfl ächen-Z-Refl ektor)
ausgerüstet sein.
Laut StVZO hat sich jeder Teilnehmer des öffentlichen Straßenverkehrs so zu
verhalten, dass kein Anderer gefährdet, geschädigt oder mehr als nach den
Umständen unvermeidbar belästigt bzw. behindert wird!
4
EBike_36V_Retro_2012.indd 4 25.11.11 12:12
Page 5
Das E-Bike und speziell die mechanischen Komponenten sind teils hohen Belastungen
ausgesetzt. Unterschiedliche Mate rialien und Bestandteile können auf unterschiedliche
Weise hinsichtlich Verschleiß bzw. Ermüdung aufgrund der Beanspruchungen reagieren.
Wird die Auslegungslebensdauer eines Bestandteils überschritten, kann das Bauteil
plötzlich versagen und möglicherweise zu Verletzungen des Fahrers führen. Jede Art
von Rissen, Kratzern oder Farbveränderungen in hochbeanspruchten Bereichen ist ein
Hinweis darauf, dass die Lebensdauer des Bestandteils erreicht wurde und dass das Teil
ersetzt werden sollte.
Prüfen Sie vor jeder Fahrt insbesondere die Bremsen und die Beleuchtung auf Funktion.
Verbogene Sicherheitsrelevante Teile wie Rahmen, Gabel, Lenker, Lenkervorbau,
Sattel, Sattelstütze, Bremsgelenke, Bremshebel und Tretkurbel keinesfalls richten,
sondern umgehend austauschen. „Bruchgefahr“!
Reparaturarbeiten an der Bremsanlage sollten aus Sicherheitsgründen von einem
Fachmann ausgeführt werden.
5
EBike_36V_Retro_2012.indd 5 25.11.11 12:12
Page 6
Darüber hinaus sollten Sie zu Ihrer eigenen Sicherheit folgende Hinweise beachten:
●
Eine Helmpfl icht besteht laut Gesetz nicht – jedoch empfehlen wir gemäß der DIN
EN 1078 zu Ihrer eigenen Sicherheit stets einen Fahrradhelm zu tragen!
●
Tragen Sie geeignete feste Bekleidung. Bevorzugen Sie auffällige, helle Farben,
damit Sie von anderen Verkehrsteilnehmern besser und schneller gesehen werden.
Verwenden Sie ggf. refl ektierende Kleidung, Hosenklammern oder Mantelschoner.
●
Fahren Sie bei schlechten Witterungsbedingungen, wie bei Nässe, Schnee oder
Glatteis besonders vorsichtig oder verschieben Sie die Fahrt wenn möglich auf einen
späteren Zeitpunkt. Beachten Sie, dass bei widrigen Wetterbedingungen die
Wirkung der Bremsen nachlassen kann!
●
Schalten Sie bei Dunkelheit und bei schlechten Sichtverhältnissen immer die
Beleuchtung ein!
●
Das Gesamtgewicht des E-Bikes darf 150 kg nicht überschreiten. Bitte beachten
Sie, dass das Gesamtgewicht auch dann nicht überschritten werden darf, wenn Sie
einen Anhänger ankuppeln oder einen Kindersitz verwenden. Eine Überschreitung
kann zu Schäden mit der Gefahr von Stürzen führen.
●
Transportieren Sie Kinder nur in den dafür vorgesehenen und zugelassenen Kinder
sitzen! Beachten Sie bei Verwendung eines Kindersitzes unbedingt die Bedienungs anleitung des Herstellers.
●
Die zulässige Belastung des Gepäckträgers von 25 kg, und die Belastung des Korbes
von 5 kg darf nicht überschritten werden. Das zulässige Gesamtgewicht des Rades
darf bei Beladung hierbei ebenfalls nicht überschritten werden.
6
EBike_36V_Retro_2012.indd 6 25.11.11 12:12
Page 7
Inbetriebnahme/Kontrollen vor Fahrtbeginn
Ihr E-Bike ist bei der Herstellung sorgfältig geprüft worden. Aufgrund der Lagerung bzw. des Transportes ist es jedoch erforderlich, dass Sie vor der ersten, als auch vor jeder weiteren Fahrt, die folgenden Schritte bzw. Kontrollen gewissenhaft durchführen:
Akku vollständig mit dem mitgelieferten Ladegerät aufl aden (siehe Kapitel „Wartung/Akku“).
Pedale montieren / Befestigung prüfen (siehe Kapitel „Pedale“)
Lenkerposition einstellen / Befestigung prüfen (siehe Kapitel „Lenker“)
Sattelposition einstellen / Befestigung prüfen (siehe Kapitel „Sattel“)
Bremse einstellen / Funktion prüfen (siehe Kapitel „Bremsen“)
Beleuchtung einstellen / Funktion prüfen (siehe Kapitel „Beleuchtung“)
Funktion der Glocke
Schaltung einstellen / Funktion prüfen (siehe Kapitel „Schaltung“)
Kette auf Funktion und Beschaffenheit prüfen (siehe Kapitel „Kette“)
Tretkurbel/Kettenblatt auf Funktion und Befestigung prüfen (siehe Kapitel „Tretkurbel/Kettenblatt“)
Reifen auf Beschaffenheit und Luftdruck prüfen (siehe Kapitel „Reifen/Schlauch“)
Laufräder auf Befestigung und Rundlauf prüfen (siehe Kapitel Laufräder)
ALLE SCHRAUBEN, MUTTERN, SPEICHEN AUF FESTEN SITZ PRÜFEN! (ausgenommen Justierschrauben an
Schaltungs- und Bremskomponenten)
7
EBike_36V_Retro_2012.indd 7 25.11.11 12:12
Page 8
Pedale
Die Pedale müssen jederzeit fest angezogen sein, da diese
sonst aus dem Gewinde ausbrechen können!
Sturz- und Verletztungsgefahr!

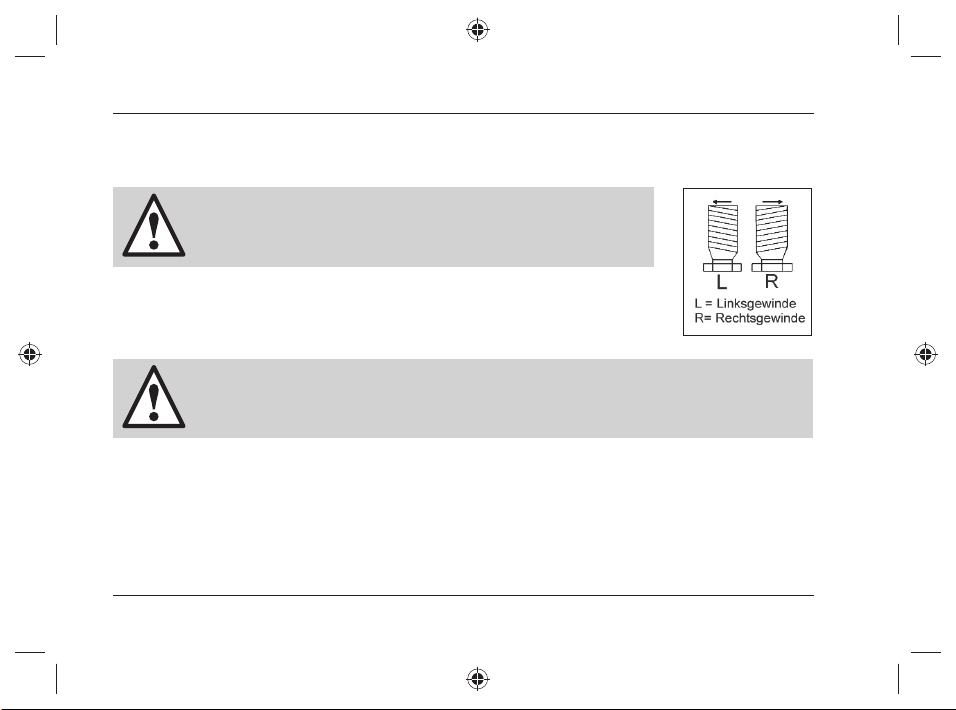

Beachten Sie, dass das rechte Pedal ein Rechtsgewinde hat und somit im Uhr-
zeigersinn und die linke Pedale entsprechend gegen den Uhrzeigersinn eingedreht werden muss.
Werden die Pedale vertauscht, nehmen die Gewinde Schaden und die Pedale können nach einiger Zeit aus dem Pedalarm ausbrechen! Sturzgefahr!
(Keine Gewährleistungsübernahme!)
8
EBike_36V_Retro_2012.indd 8 25.11.11 12:12
Page 9

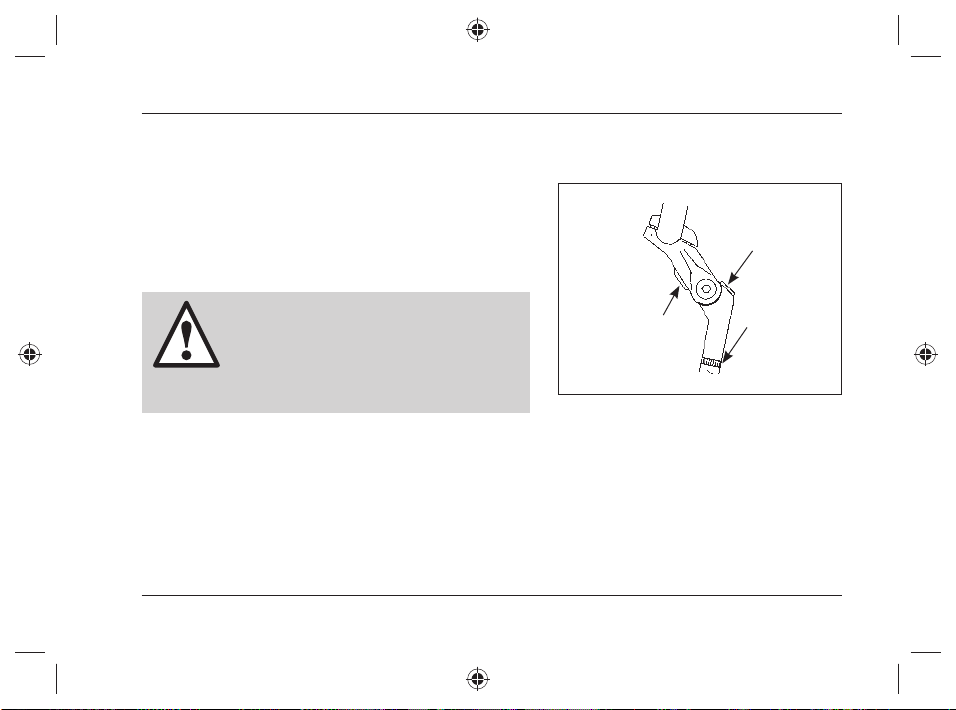

Lenker
Einstellung
Um die Lenkerhöhe zu verändern, müssen Sie die Klemmschrau be mit einem 6-mm-Innen-Sechskant-Schlüssel lösen.
Sie kön nen nun den Vorbau bis zur Maximalmarke herausziehen.
Klemmschraube
für Höhenverstellung
Der Lenkervorbau darf höchstens bis zur
Maximalmarke heraus gezogen werden.
Klemmschraube
für Winkelverstellung
Maximalmarke
Die Markierung der Mindesteinstecktiefe
darf nicht sichtbar sein. Bruch und Sturzgefahr! (keine Gewährleistung!)
Mindesteinstecktiefe: 65 mm
Nachdem Sie die richtige Höhe gewählt haben, ziehen Sie die Klemmschraube wieder fest an (siehe auch
Ka pitel Drehmmomentangaben).
Winkeleinstellung
Den Winkel des Vorbaus können Sie verändern, indem Sie zuerst die untere Klemmschraube mit einem
5-mm Innen-Sechskant-Schlüssel weit lösen und anschließend den Lenker in die gewünschte Position bringen. Ziehen Sie abschließend die Verschraubung wieder fest an.
9
EBike_36V_Retro_2012.indd 9 25.11.11 12:12
Page 10

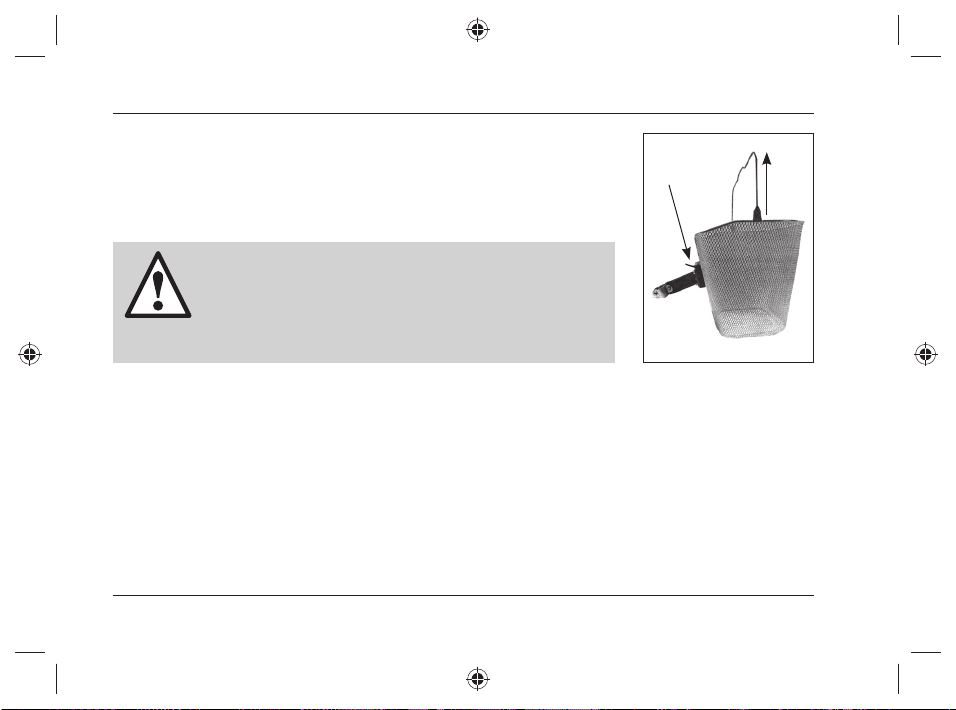

Korb
Einige Modelle sind mit einem abnehmbaren Korb ausgestattet. Sie können
den Korb abnehmen, indem Sie zuerst die Einrastlasche leicht nach unten
drücken und den Korb dann am Korbbügel nach oben ziehen.
Beachten Sie dass das max. Zuladungsgewicht des
Korbes von 5 kg nicht überschritten werden darf.
Bruchgefahr!
Transportieren Sie nie Kinder oder Tiere in Ihrem
Fahrradkorb!
Schnellspanner
Einige Modelle verfügen am Vorderrad, Hinterrad und/oder an der Sattelklemmschelle über Schnellspanner.
Achten Sie vor Fahrantritt stets darauf, dass die Schnellspanner fest sitzen! (Unfallgefahr)
Um den Schnellspanner richtig einzustellen, lösen Sie zunächst den Schnellspannhebel. Anschließend können
Sie mit der Mutter die Festigkeit einstellen. Drücken Sie dann den Schnellspannhebel mit etwas Kraft wieder
zurück.
10
EBike_36V_Retro_2012.indd 10 25.11.11 12:12
Page 11

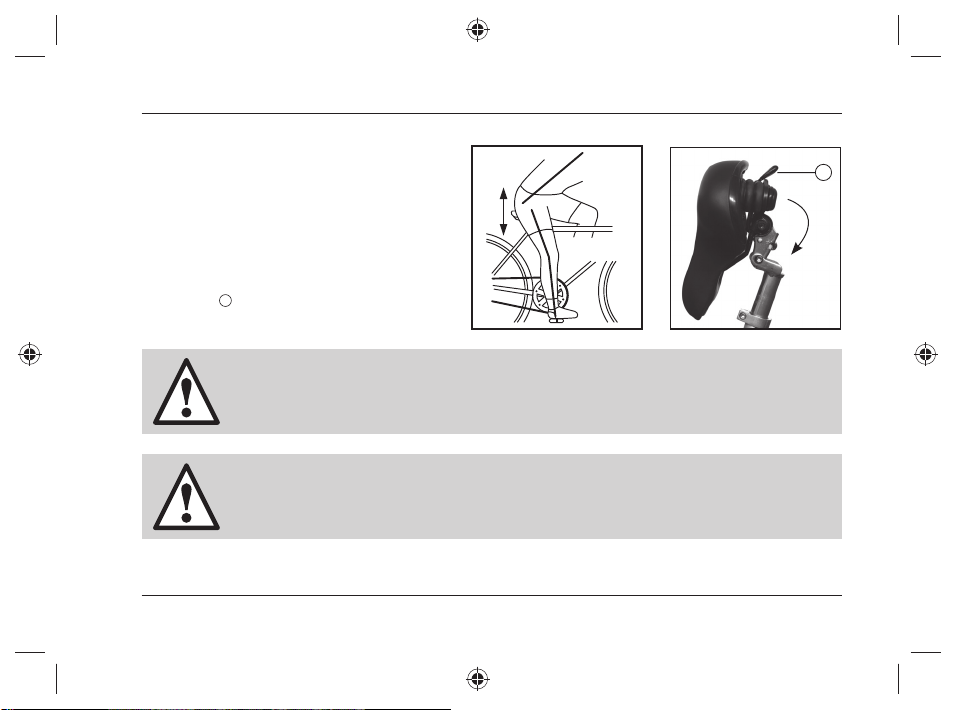

Sattel
1
Die Sattelhöhe ist richtig eingestellt, wenn
beim Sitzen mit nicht ganz durchgestrecktem
Bein, der Fuß auf dem in unterster Stellung
befindlichen Pedal aufliegt. Die Fußspitzen
müssen den Boden noch berühren können.
Knie nicht ganz
durchgestreckt
Sie können den Sattel umklappen, in dem Sie
den Hebel
1
hochziehen. Achten Sie darauf,
dass dieser vor Fahrtantritt fest eingerastet ist.
Die Sattelstütze darf höchstens bis zur Minimalmarke (120 mm) heraus gezogen
werden. Bruch und Sturzgefahr! Die Markierung der Mindesteinstecktiefe an der
Sattelstütze darf nicht sichtbar sein. (Keine Gewährleistung!)
Sollten Sie einen Kindersitz montiert haben, achten Sie auf die vollständige
Umhüllung aller unter dem Sattel befi ndlicher Federringe.
Quetschungen an den Fingern und anderen Gliedmaßen sind möglich!
11
EBike_36V_Retro_2012.indd 11 25.11.11 12:12
Page 12

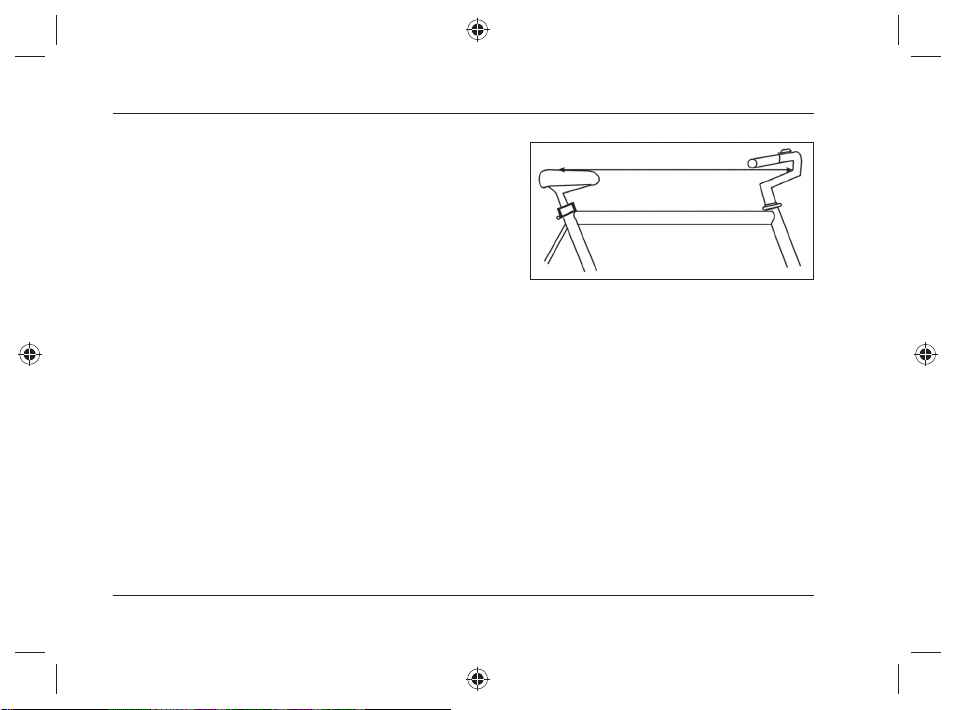

Optimale Sitzposition
Die optimale Sitzposition ist erreicht, wenn die eingestellte
Höhe des Vorbaus mit der Einstellung des Sattels auf gleicher
Höhe oder etwas tiefer liegt.
Federgabel
Das E-Bike ist
mittlerer Spannung und ist für den normalen Straßengebrauch ausreichend gespannt. Bei einigen Modellen
kann die Federstärke individuell eingestellt werden. Drehen Sie hierfür die am oberen Ende der Gabel befi ndliche Einstellschraube in die entsprechende Richtung. Drehen Sie mit dem Uhrzeigersinn, um die Feder zu
spannen, und drehen Sie gegen den Uhrzeigersinn, um die Feder zu lösen.
12
EBike_36V_Retro_2012.indd 12 25.11.11 12:12
mit einer gefederten Vorderradgabel ausgestattet. Die Feder der Vorderrad gabel unterliegt
Page 13

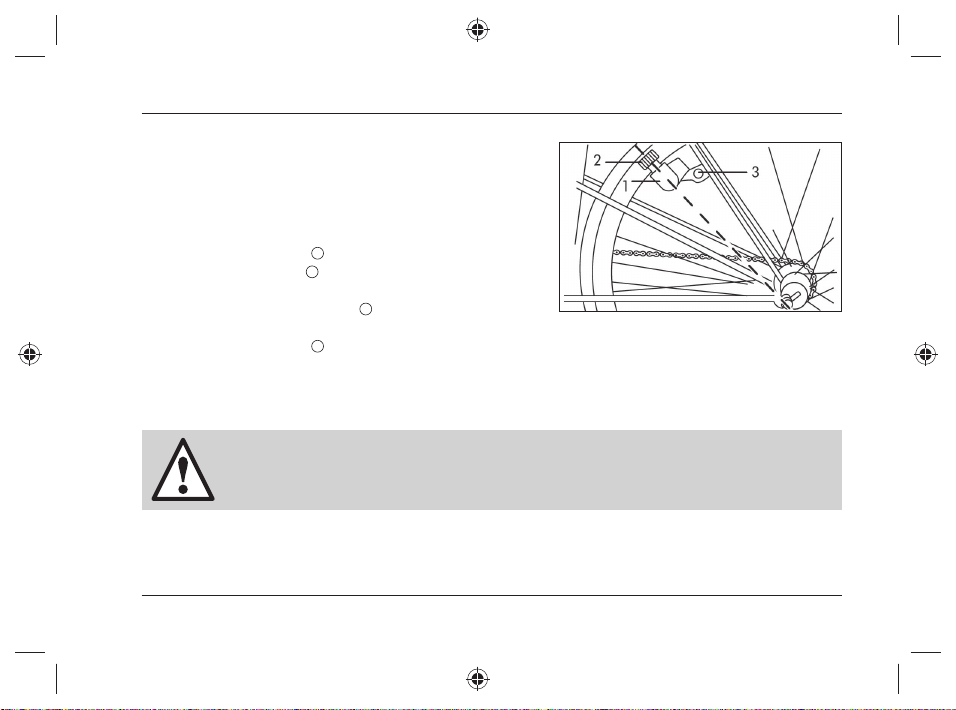

Dynamo
Durch das Einschalten des Dynamos aktivieren Sie die Beleuchtungsanlage. Um den Dynamo richtig einzustellen,
befolgen Sie folgende Schritte:
3
1. Befestigungsschraube
2. Dynamo-Mittelachse
3. Höhenverstellung so vornehmen, dass bei eingeschaltetem Dynamo das Reibrad
am Reifen anliegt.
4. Befestigungsschraube
Bei einem falsch sitzenden Dynamo kann der Reifen beschädigt werden! (kein Gewährleistungs-/Garantiefall)
Befestigung des Dynamos regelmäßig kontrollieren.
Dynamo nicht während der Fahrt zuschalten! Unfallgefahr!
EBike_36V_Retro_2012.indd 13 25.11.11 12:12
lösen
1
auf Radachse ausrichten.
2
mit der ganzen Breite
3
festschrauben.
13
Page 14
Reifen/Schlauch
Das E-Bike ist mit einem der unten stehenden Reifentypen ausgestattet (vgl. aufgeprägte Reifengröße auf
dem Reifen). Bei einigen Modellen sind auf der Bereifung beidseitig Refl exionsstreifen angebracht. Zusätzliche
Speichenrefl ektoren sind hierbei nicht erforderlich.
City-Bike-Bereifung
Etrto-Nr. Zoll
28er 47-622 28 x 1 3/8 x 15/8
28er 47-622 28 x 1,75
Der optimale Reifendruck liegt zwischen 2,5 bar und 3,5 bar (36 – 50 PSI, 1 Bar = 14,5 PSI). Bei zu wenig
Luftdruck können die Reifen schneller durchschlagen und die Felge beschädigen. Außerdem müssen Sie mit
erhöhtem Verschleiß rechnen. Auch das Fahrverhalten kann speziell in Kurven negativ beeinträchtigt werden.
Sollten Sie kein Manometer zur Hand haben, kann der Reifendruck notfalls auch mit dem Daumen überprüft
werden. Gibt die Lauffl äche bei kräftigem Druck nur leicht nach, ist der Reifendruck korrekt.
Der auf den Reifen angegebene Höchstdruck darf in keinem Fall überschritten
werden! Unfallgefahr!
14
EBike_36V_Retro_2012.indd 14 25.11.11 12:12
Page 15
Bedienung
Suchen Sie sich für die erste Fahrt eine verkehrsarme
Fahrstrecke oder einen Parkplatz aus. Üben Sie das Bremsen mit der Vorderrad und Hinterradbremse. Fahren Sie
erst im Straßenverkehr, wenn Sie sich sicher sind.

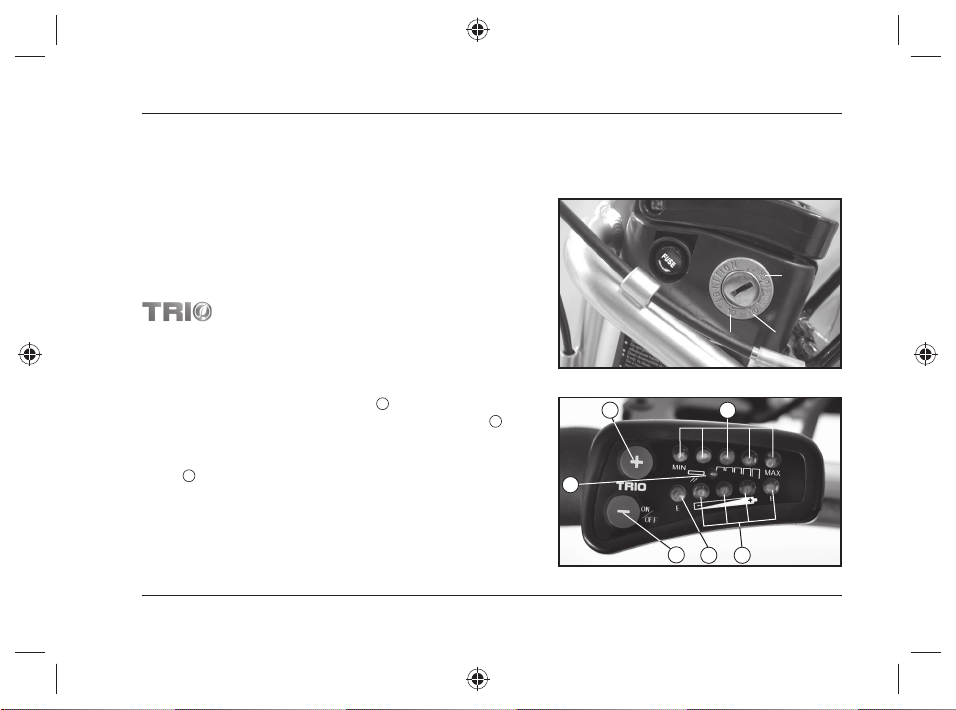

Antriebssystem/Display
Um die Stromversorgung einzuschalten, stecken Sie
den Schlüssel in das Elektro- und Akku sicherungsschloss
am Akkukasten. Drehen Sie den Schlüssel auf Position
1
ON. Betätigen Sie die Taste „–“
Die LED- Leuchten der unteren Displayreihe
play.
auf Ihrem Lenkerdis-
2
zei-
4
gen Ihnen den Akkustand und die Fahrbereitschaft des
E-Bikes an. Sobald nur die linke LED der Akkustandanzei-
3
ge
aufl euchtet, muss der Akku neu geladen werden.
EBike_36V_Retro_2012.indd 15 25.11.11 12:12
6
(Abb. ähnlich)
On Off
5
1
3
Lock
2
15
Page 16

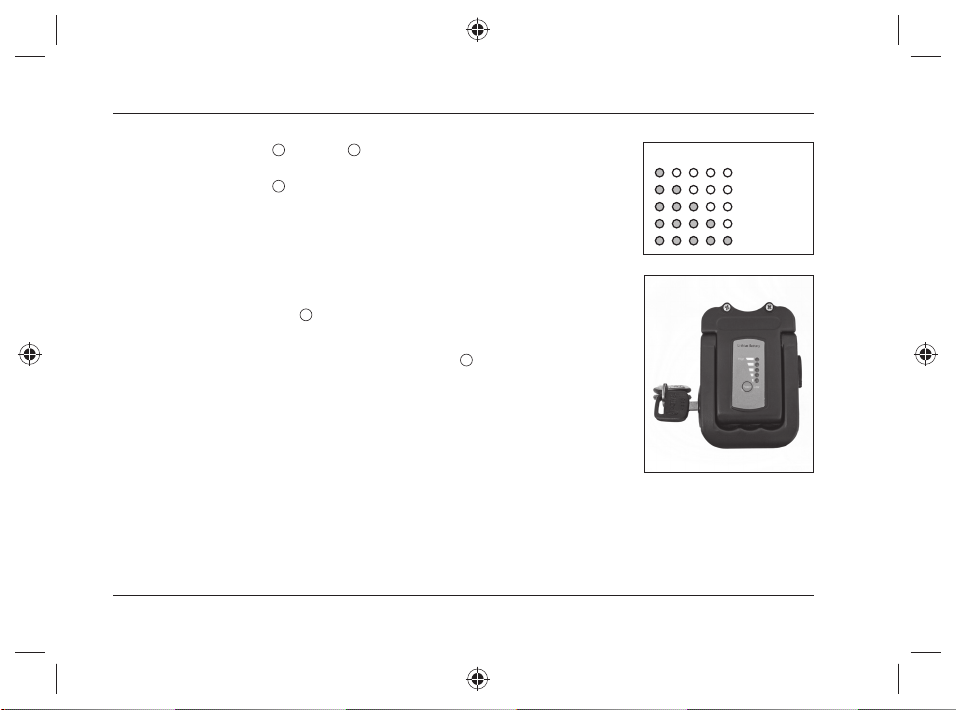

Über die Tasten „–“
Tretunterstützung anpassen. Den Grad der Tretunterstützung zeigt Ihnen
die obere LED-Leiste
1
und
5
an.
Sobald Sie aufhören zu treten, stoppt der Motor automatisch. Bitte be-
achten Sie, dass hierbei der Motor mit einer kurzen Verzögerung abgeschaltet wird! Sobald Sie die Bremse betätigen, unterbricht die Stromzu-
4
„+“
auf dem Lenkerdisplay können Sie die
Tretunterstützung bis:
11 km/h
15 km/h
19 km/h
22 km/h
25 km/h
fuhr sofort. Dies verhindert einen ungewollten Vortrieb in
Gefahrensituationen.
Halten Sie die Taste „–“
1
lange gedrückt, um das Lenkerdisplay wieder
auszuschalten.
Das Display verfügt über einen Helligkeitssensor
6
, der die Helligkeit der
Displaybeleuchtung automatisch regelt.
Auf dem Akku befi ndet sich auf der oberen Seite eine Anzeige auf der
Sie den genauen Kapazitätsstand ablesen können. Sie aktivieren die
Anzeige indem Sie kurz auf den „POWER“-Knopf drücken. Der Akku
verfügt über die volle Kapazität, wenn alle 4 grünen Dioden leuchten.
Die Anzeige schaltet sich nach kurzer Zeit eigenständig wieder ab.
16
EBike_36V_Retro_2012.indd 16 25.11.11 12:12
Page 17
Das E-Bike ist nicht für kilometerlange Anstiege geeignet, da der Motor hierbei überhitzen kann, was
unter Umständen zu Beschädigungen führen könnte. Sollte das E-Bike, obwohl Sie die max. Unterstützungsstufe vorgegeben haben, nur noch Schritttempo fahren oder sogar stehen bleiben, stellen Sie
die Tretunterstützung umgehend ab, um Schäden zu vermeiden.
Bei einem zu niedrigen Akkustand läuft der Motor nicht mehr gleichförmig und fängt an zu „stottern“.
Schalten Sie in diesem Fall das Pedelec-Antriebs-System aus, indem Sie den Schlüssel in die Position
OFF drehen. Sie können ohne Motorunterstützung mittels Muskelkraft weiterfahren.
Nach der Fahrt drehen Sie den Schlüssel auf die Position OFF und ziehen den Schlüssel ab. Das Siche-
rungsschloss des Akkus ist aktiviert, der Akku kann nicht entnommen werden.
Wichtig! Drehen Sie den Schlüssel nicht auf die Position LOCK, wenn Sie das E-Bike
unbeaufsichtigt lassen! Das Sicherungsschloss des Akkus ist in der Position LOCK
entsichert und der Akku kann entwendet werden! Diebstahlgefahr!
17
EBike_36V_Retro_2012.indd 17 25.11.11 12:12
Page 18
Reichweite
Es ist nahezu unmöglich eine verbindliche Reichweitenangabe zu machen, da sehr viele Faktoren hierauf
Einfl uss haben:
– Ladezustand des Akkus – Gegenwind
– Reifenluftdruck – eingesetzte Tretkraft
– Gewicht des Fahrers und der Ladung – Alter/Nutzung des Akkus
– Steigung – Umgebungstemperatur
– Fahrbahnbeschaffenheit – Nachtfahrten (Dynamo)
– Wahl des Modus
Beachten Sie, dass die Reichweite und Leistung maßgeblich von der Umgebungstemperatur abhängig ist.
Sinkt diese unter 0 °C ist ein starker Leistungsabfall zu erwarten.
Als groben Richtwert kann man, bei einer mittleren Nutzung der Trittunterstützung, einem optimal geladenen Akku und unter guten Rahmenbedingungen (10 –20 °C Außentemperatur) mit einer Reichweite
von ca. 60 km rechnen. Mit zunehmendem Alter des Akkus nimmt die maximal mögliche gespeicherte
Energie und somit auch die Reichweite ab.
TIPP: Um eine möglichst hohe Reichweite zu erreichen, fahren Sie entweder in einem niedrigen Unterstützungsmodus oder benutzen Sie die Motorunterstützung nicht ständig, sondern hauptsächlich nur zum
Beschleunigen, bei Gegenwind oder Steigungen.
Achten Sie darüber hinaus darauf, dass Sie immer genügend Reifenluftdruck verfügen (vgl. Kapitel
„Reifen/Schlauch“).
18
EBike_36V_Retro_2012.indd 18 25.11.11 12:12
Page 19
Akku
Ihr E-Bike ist mit einem Hochleistungs-Lithium-Ionen-Akku
ausgerüstet, der den Motor und die Steuerungssysteme
mit Strom versorgt. Die Beleuchtungsanlage wird dagegen ausschließlich vom Dynamo und nicht vom Akku gespeist.

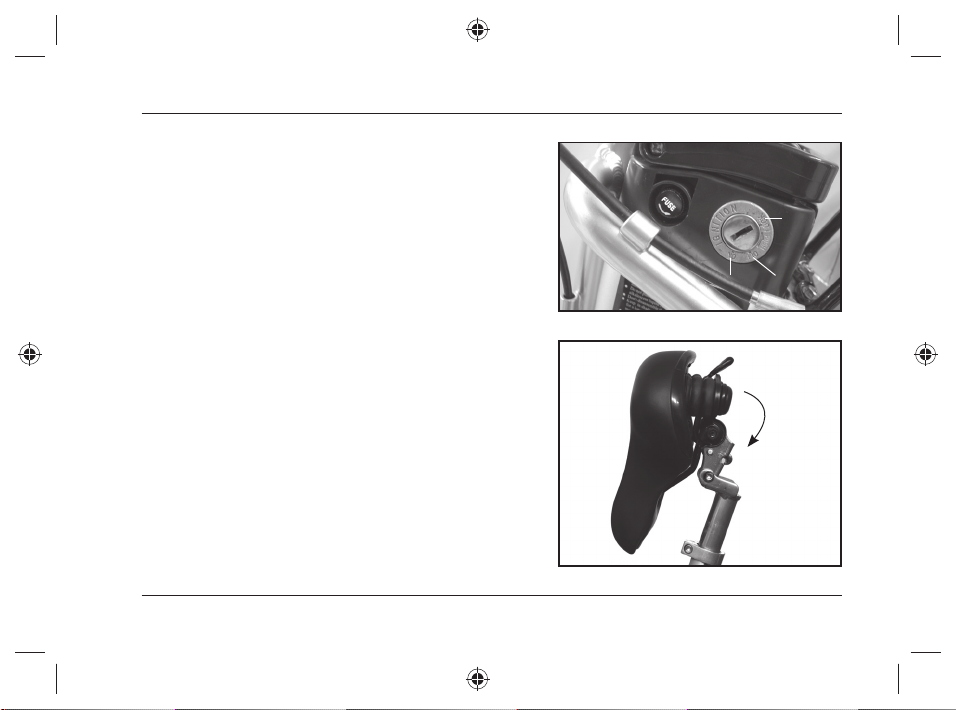

Um den Akku entnehmen zu können, müssen Sie zuvor
On Off
den Sattel umklappen (siehe S. 11). Drehen Sie anschließend den Schlüssel durch leichtes eindrücken in die Stellung LOCK. Der Akku kann jetzt mit dem Tragegriff nach
oben heraus genommen werden.
Der Einbau erfolgt in umgekehrter Reihenfolge.
Beachten Sie unbedingt die Wartungshinweise zum
Akku im Kapitel „Wartung/Akku“!
EBike_36V_Retro_2012.indd 19 25.11.11 12:12
Lock
19
Page 20
Bremse
Das E-Bike ist zusätzlich zur Rücktrittbremse noch mit 2 unabhängigen Handbremsen (V-Brake) ausgestattet. Benutzen Sie den linken Bremshebel um die Vorderradbremse und den rechten Bremshebel um
die Hinterradbremse zu betätigen.
Der sichere Umgang mit den Bremsen ist für Ihre Sicherheit beim Fahren
maßgeblich. Machen Sie sich deshalb vor Ihrer ersten Fahrt unbedingt mit
den Bremsen vertraut.
Betätigen Sie nie ausschließlich nur die Vorderrad- bzw. Hinterradbremse,
sondern benutzen Sie diese zusammen, um ein mögliches Rutschen der
Laufräder zu verhindern.
Bedenken Sie, dass bei nassem Wetter der Bremsweg um ca. 60 % länger
sein kann als bei trockenem Wetter.
20
EBike_36V_Retro_2012.indd 20 25.11.11 12:12
Page 21
Rücktrittbremse
Sie betätigen die Rücktrittbremse durch eine Pedalbewegung in entgegengesetzter Fahrtrichtung. Die
Rücktrittbremse ist wartungsfrei und muss nicht nachgestellt werden.
Die Rücktrittbremse ist nur bei korrekt sitzender Kette funktionsfähig!
Bei einer abgesprungenen Kette kann mit der Rücktrittbremse nicht gebremst
werden! Unfallgefahr!
Bei starken Bremsvorgängen kann das Hinterrad blockieren!
Sturzgefahr!
Benutzen Sie bei schnellen Abfahrten unbedingt beide Bremsen, um eine Überhitzung der Hinterradnabe zu vermeiden. Dieses könnte zu plötzlicher oder schlechter
Bremsleistung führen. Sturzgefahr!
21
EBike_36V_Retro_2012.indd 21 25.11.11 12:12
Page 22
Nabengangschaltung
Um einen Gang zu wechseln, müssen Sie den Schaltdrehgriff drehen. Hören Sie beim Schalten kurz mit
dem Treten auf, damit das Getriebe umschalten kann.
22
EBike_36V_Retro_2012.indd 22 25.11.11 12:12
Page 23
Beleuchtung
Alle verbauten Beleuchtungselemente sind mit dem ABG-Prüfzeichen (~K) für
und entsprechen den Vorschriften der StVZO.
Sie aktivieren die Beleuchtung, indem Sie den Dynamo einschalten. Die eingebaute Standlichtfunktion des
Rücklichtes sorgt zusätzlich dafür, dass sie auch im Stand bei Dunkelheit durch die mehrere Minuten nachleuchtende LED-Beleuchtung gesehen werden.

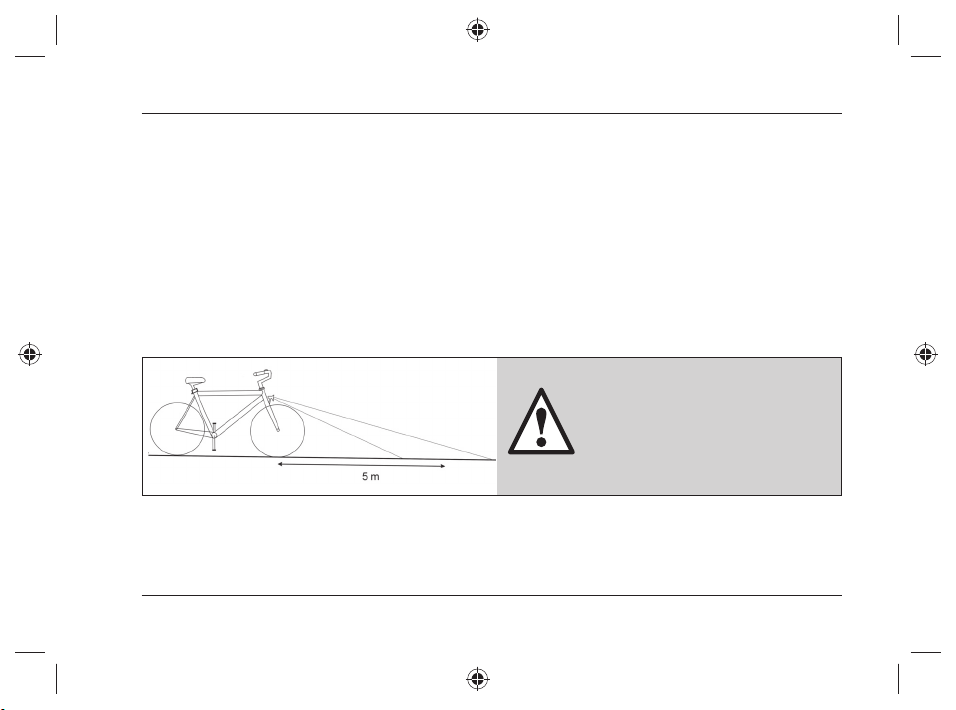

Überprüfen Sie regelmäßig ob Ihr Scheinwerfer richtig eingestellt ist (vgl. Abb.) Achten Sie darauf, dass der
Lichtkegel keinesfalls zu hoch liegt, da Sie sonst den Gegenverkehr blenden könnten! (Erhöhten Unfallgefahr
für sich und andere Verkehrsteilnehmer!)
Schalten Sie bei Nacht und
schlechten Sichtverhältnissen
immer die Beleuchtung ein!
EBike_36V_Retro_2012.indd 23 25.11.11 12:12
genehmigte Bauarten versehen
23
Page 24
Gepäckträger
Verwenden Sie zum sicheren Transport nach Möglichkeit Transport-Taschen, -Körbe oder Spanneinrichtungen.
Beachten Sie, dass das am Gepäckträger angegebene maximale Zuladungsgewicht von 25 kg nicht überschritten werden darf. Bruchgefahr!
Transportieren Sie nie Personen oder Tiere auf dem Gepäckträger!
Verwenden Sie für den Transport von Kindern nur die dafür vorgesehenen und
zugelassenen Kindersitze! Beachten Sie hierbei die Bedienungsanleitung des
Herstellers!
24
EBike_36V_Retro_2012.indd 24 25.11.11 12:12
Page 25
Wartung /Allgemeine Pflegehinweise
Um Rost und Korrosion an Ihrem E-Bike zu vermeiden, müssen regelmäßige Pfl egearbeiten durchgeführt
werden. Reinigen Sie Ihr E-Bike besonders nach Regen- und Winterfahrten, um Rost durch Spritz- und
salzhaltiges Wasser zu vermeiden. Benutzen Sie hierfür handelsübliche Lappen, Trockentücher und Fahrradpfl egemittel.
Achten Sie beim Reinigen und Pfl egen ihres E-Bikes auf die Elektronik. Seien Sie besonders vorsichtig im
Bereich des Akkus und dessen Anschlussstellen. Das Übermäßige verwenden von Wasser oder Pfl egemitteln könnte zu einem technischen Defekt führen. Während der Reinigung empfehlen wir Ihnen den
Akku abzunehmen, um Defekte an diesem zu vermeiden.
Schmieren Sie besonders nach Fahrten im Regen Ihre Kette, Kettenblätter und Ritzel, um erhöhtem Verschleiß vorzubeugen. Handelsübliche Fette und Sprays können hier Anwendung fi nden.
Verwenden Sie nie Hochdruckreiniger oder Dampfstrahler zum Reinigen Ihres
E-Bikes! Ansonsten könnten Lackschäden und extreme Rostschäden auftreten.
Zusätzlich können sensible Bauteile wie Schaltung oder Bremsen Schaden nehmen
und Ihre Fahrsicherheit beeinträchtigen.
Rost und Korrosion können bei salzhaltiger Luft (Küstengebiete) früher auftreten.
Hier sind gründlichere und häufi gere Pfl egeintervalle notwendig, um Schäden an
Ihrem E-Bike zu vermeiden.
25
EBike_36V_Retro_2012.indd 25 25.11.11 12:12
Page 26
Akku
Die Leistung des Akkus ist abhängig von seinem Alter, der Nutzung und der Pfl ege. Die volle Leistungsfähigkeit wird bei einem neuen Akku erst nach ca. 2–5 Ladevorgängen erreicht.
Lithium-Ionen-Akkus haben im Gegensatz zu anderen Akkutypen eine sehr geringe Selbstentladung.
Das heißt, dass auch dieser Akku mit der Zeit an Kapazität verliert. Laden Sie deshalb auch einen vollen
Akku bei Nichtbenutzen spätestens nach 3 Monaten voll auf.
Lagern Sie Ihren Akku stets im voll geladenen Zustand, da die Zellen des Akkus beschädigt bzw.
zerstört (Tiefentladung) werden können (keine Gewährleistung!). Lagern Sie Ihren Akku nach
Möglichkeit bei einer Temperatur zwischen 7–10 °C (Optimaltemperatur), um die Selbstentladung möglichst gering zu halten.
Um die Lebensdauer zu verlängern empfehlen wir, den Akku nach jedem Gebrauch zu laden. Ein
Memory-Effekt kann aufgrund des verwendeten Lithium-Ionen-Materials nicht auftreten.
Den Akku nicht erhitzen, ins Feuer werfen oder in die Mikrowelle legen!
Öffnen Sie niemals den Akkupack oder das Ladegerät selbstständig!
Verwenden Sie zum Laden des Lithium-Ionen-Akkus ausschließlich das mitgelieferte
Ladegerät!
Das Ladegerät ist nur für den Innenbetrieb bestimmt und darf nur an eine
220–240 V/50 Hz
Beaufsichtigen Sie, wenn möglich, den Ladevorgang!
26
EBike_36V_Retro_2012.indd 26 25.11.11 12:12
Stromversorgung angeschlossen werden! Lebensgefahr!
Page 27

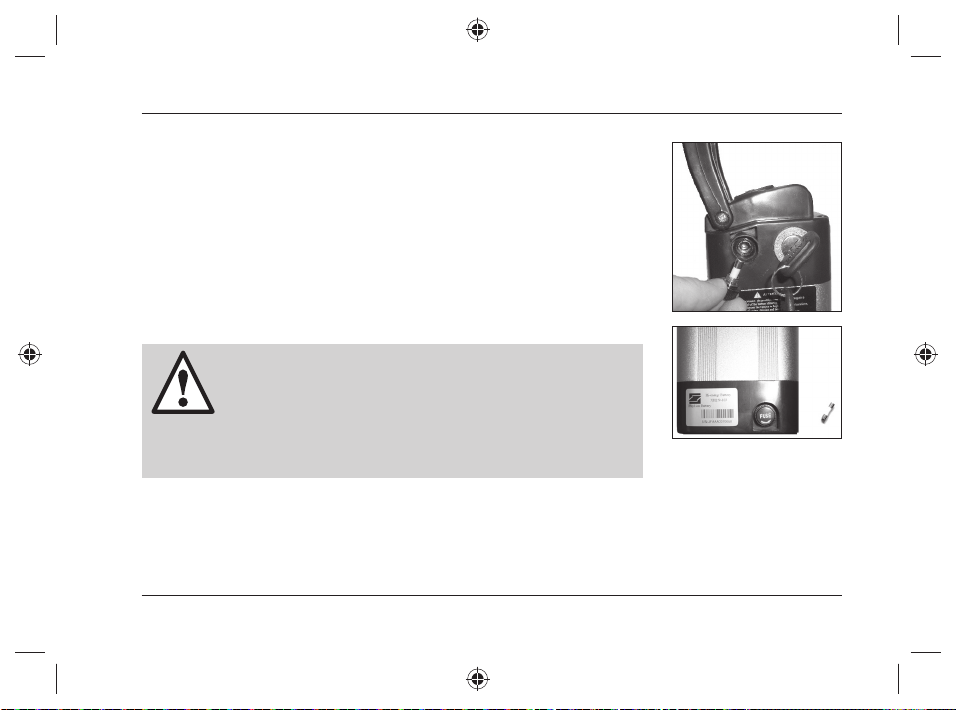

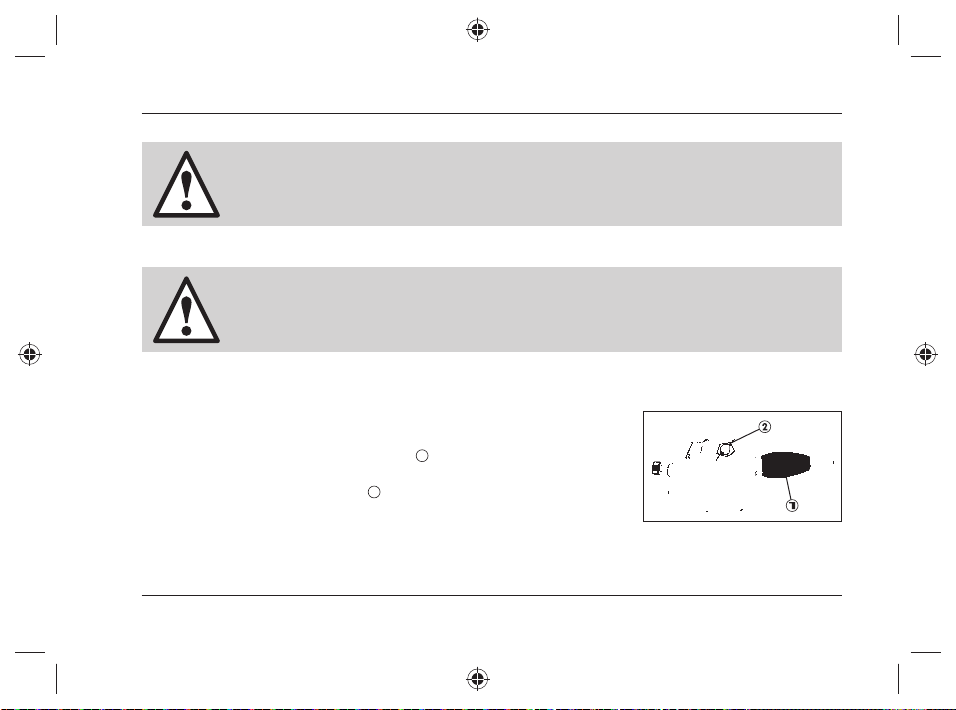

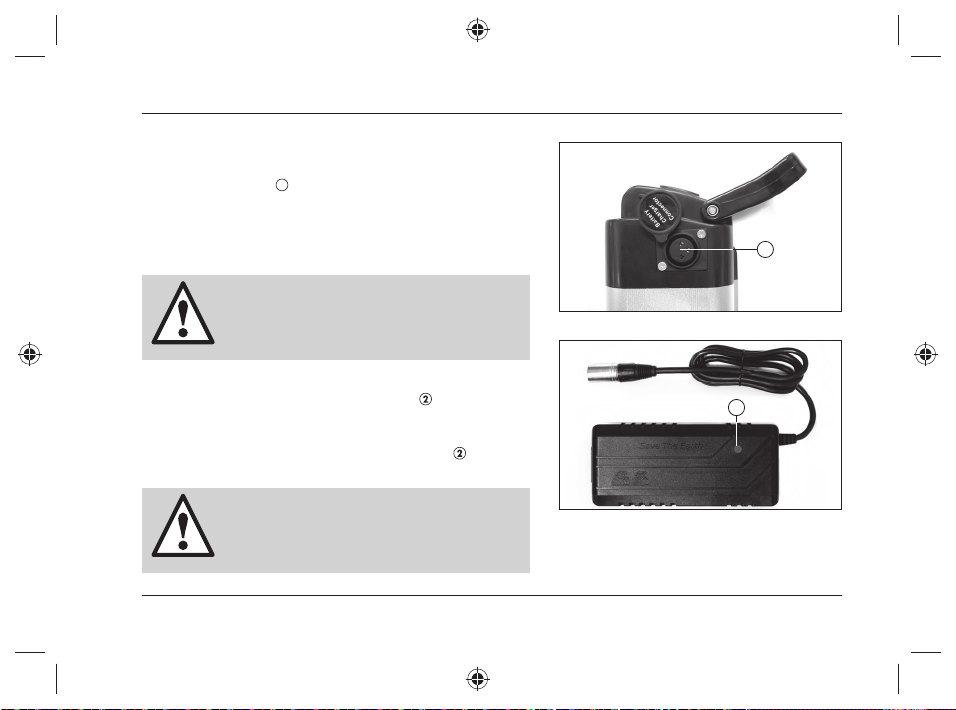

Sie können den Akku im eingebauten als auch im ausgebauten Zustand laden. Verbinden Sie nun den Ladestecker
mit der Ladebuchse
1
des Akkus und Stecken Sie anschließend das Netzkabel des Ladegerätes in die Netzsteckdose. Vergewissern Sie sich vor dem Ladevorgang, dass das
Elektro- und Akkusicherungsschloss stets in der Position
OFF steht.
1
Kurzschlussgefahr! Achten Sie darauf,
dass keine metallische Gegenstände in
die Nähe des Ladesteckers und der Kontakte des Akkus kommen!
Sobald das Ladegerät komplett an die Stromversorgung
angeschlossen ist leuchtet die rote
des Ladevorgangs wechselt die Lampe von rot auf oran-
Lampe auf. Während
2
ge. Der Ladevorgang stoppt automatisch, wenn der Akku
vollständig geladen ist – die Kontrolllampe
wechselt
von orange auf grün.
Kurzschlussgefahr! Nach dem Laden
des Akkus muss die Ladebuchse mit der
anhängenden Verschlusskappe abgedeckt werden!
27
EBike_36V_Retro_2012.indd 27 25.11.11 12:12
Page 28
Die Ladezeit beträgt ca. 4,5 Stunden. Liegt die Ladezeit wesentlich darüber, so brechen Sie den Ladevorgang ab und kontaktieren Sie den Kundendienst!
Das Ladegerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit
eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels
Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden
durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder er hielten von ihr
Anweisungen, wie das Gerät zu benutzen ist.
Ladegerät von Kindern fernhalten.
Der Akku ist ein Verschleißteil! Dieses Bauteil unterliegt der natürlichen Kapazitätsminderung.
Weitere Informationen entnehmen Sie bitte den Garantiebedingungen unter Punkt 5.
28
EBike_36V_Retro_2012.indd 28 25.11.11 12:12
Page 29
Sicherungen
Das E-Bike verfügt über 2 Sicherungen. Sie befi nden sich im oberen und
unteren Teil des Akkugehäuses.
Sie können die Sicherung entnehmen, in dem Sie die Verschlusskappe mit
der Aufschrift „FUSE“ vorsichtig aufschrauben und herausziehen.
Akku-Sicherung oben: 5 A
Akku-Sicherung unten: 20 A
Ersetzten Sie eine durchgebrannte Sicherung immer mit
einer Sicherung der korrekten Amperestärke.
Verwenden Sie keine Ersatzmittel wie z.B. Alufolie oder
Draht!
Brennt eine Sicherung in kurzen Abständen durch, wenden Sie sich bitte an den Kundendienst.
29
EBike_36V_Retro_2012.indd 29 25.11.11 12:12
Page 30

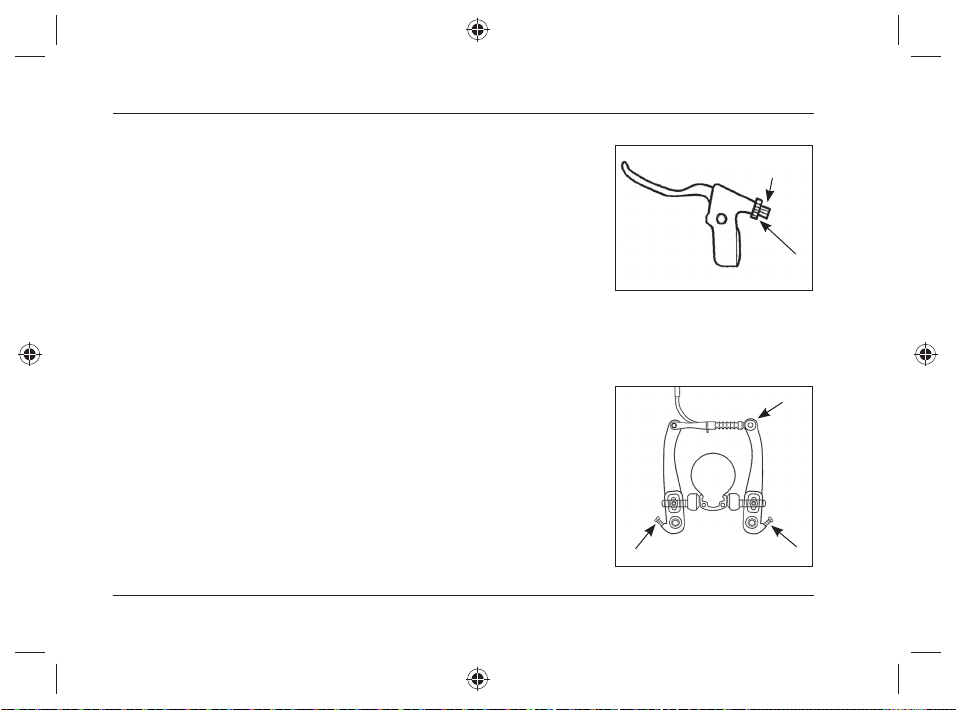

Bremsen
Einstellung Bremshebel
Durch das Drehen der Feineinstellschraube (Abb. 1) am Bremshebel lässt
sich die Spannung des Bremszuges regulieren. Durch die Einstellung wird
der Leerweg des Bremshebels vergrößert bzw. verkleinert. Betätigen Sie
nach Einstellung der Zugstärke ca. 8–10 mal den Bremshebel im Stand,
um Spielräume durch die Einstellung am Bremshebel und an den Brems be lägen zu beseitigen. Mittels der zweiten Einstellschraube kann der
Abstand von Bremshebel zum Lenkergriff eingestellt werden.
V-Brake-Felgenbremse
Die Bremsbeläge der V-Brake-Bremse unterliegen dem Verschleiß. Kontrollieren Sie deshalb regelmäßig den Abnutzungsgrad der Bremsbeläge.
Tauschen Sie die Bremsbeläge aus, sobald das Profi l abgebremst worden
ist. Die Bremsbeläge sind immer paarweise zuwechseln. Verwenden Sie
beim Austausch nur Bremsbeläge, die für Ihren Felgentyp (Stahl/Alu)
geeignet sind.
Abb. 1
Abb. 2
Feineinstellschraube
Einstellschraube
Einstellschraube
Einstellschraube
30
EBike_36V_Retro_2012.indd 30 25.11.11 12:12
Page 31

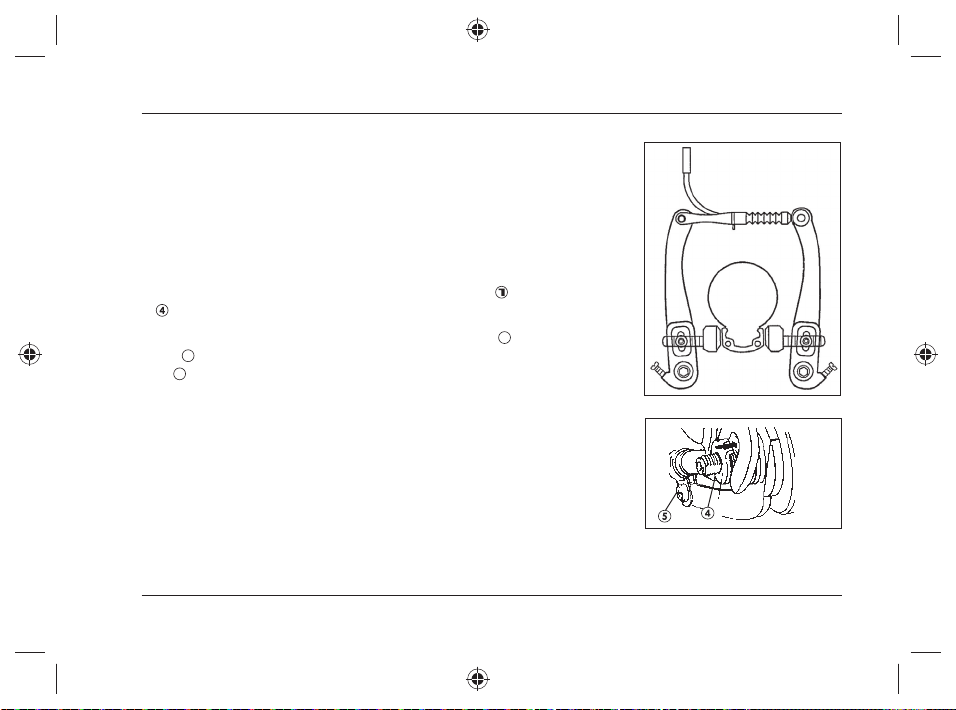

Austausch Bremsschuhe
●
Lösen Sie die Bremsschuhschraube mit einem SW-6-mm- Inbus-Schlüssel
oder einem Ring/Gabelschlüssel SW10mm.
●
Lösen Sie die Seilzugbefestigungsschraube (Abb. 2).
●
Tauschen Sie die Bremsschuhe aus.
●
Stellen Sie anschließend die Bremse wie nachfolgend beschrieben ein.
Um die Bremsschuhe zu zentrieren, gehen Sie folgender ma ßen vor:
●
Drehen sie die Einstellschraube (Abb. 2) mit dem Uhrzeigersinn, um den
Abstand zur Felge zu vergrößern.
●
Drehen Sie die Einstellschraube gegen den Uhrzeigersinn um den Abstand zur Felge zu verringern.

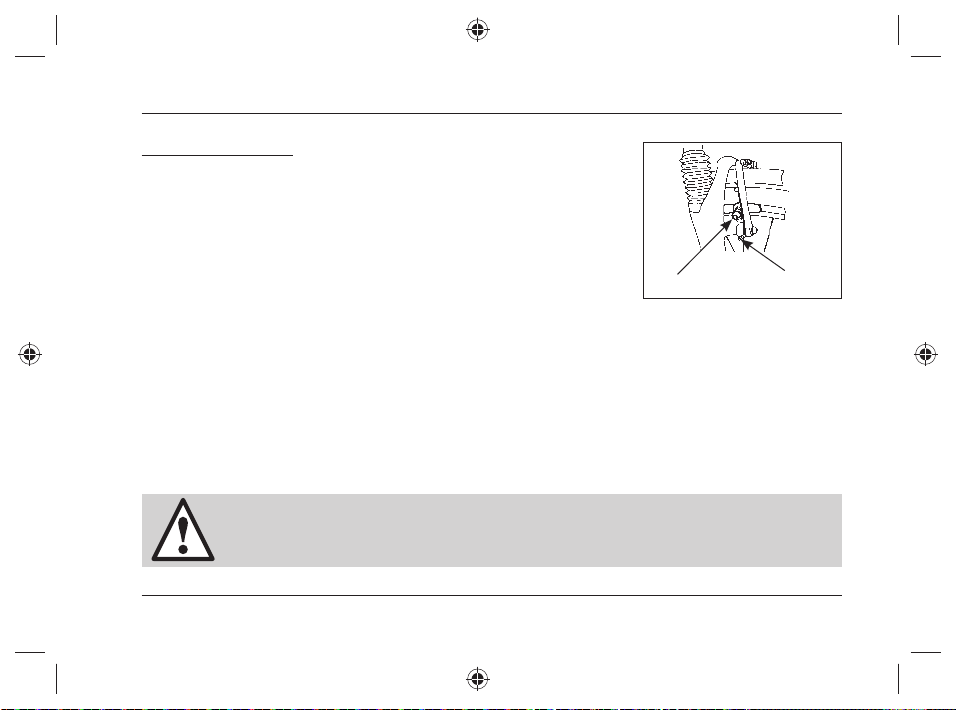

Bremsschuh-Schraube
Abb. 3
Federspannungsjustierschraube
Beachten Sie, dass die Bremsschuhe nach Einstellung parallel zur Felge verlaufen. Um den Abstand der
Bremsklötze anzupassen, beachten Sie folgende Arbeitsschritte:
●
Lösen Sie die Bremsschuhschraube (Abb. 3).
●
Drücken Sie den gelösten Bremsschuh gegen die Felge.
●
Ziehen Sie die Bemsschuh-Schraube wieder an.
Die Einstellung der V-Brake-Bremse ist an Vorder- und Hinterrad gleich.
Rücktrittbremse
Die Rücktrittbremse ist wartungsfrei und muß nicht nachgestellt werden.
Lassen Sie Wartungsarbeiten und Reparaturen jeglicher Art an den Bremsen nur
durch qualifi ziertes Fachpersonal durchführen.
31
EBike_36V_Retro_2012.indd 31 25.11.11 12:12
Page 32

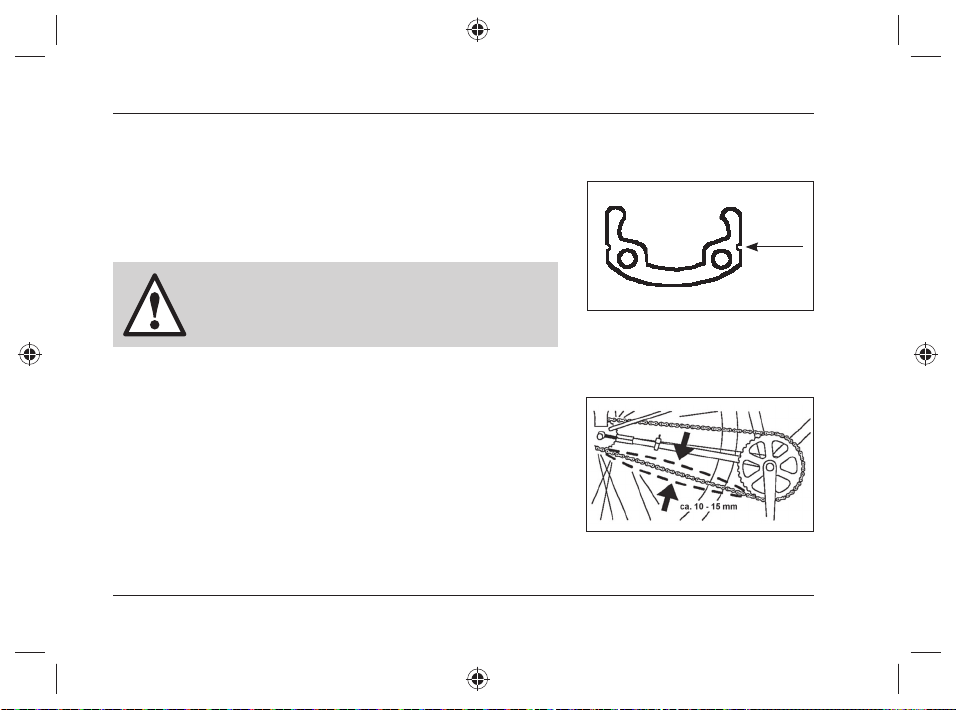

Felgen
Durch den Gebrauch der Bremsen entsteht ein Verschleiß an den
Felgen. Als Verschleißindikator ist eine Nut an der Bremsfl äche der
Felge angebracht. Ist diese nicht mehr sichtbar, ist der Verschleiß bereits fortgeschritten und die Felge muß ausgetauscht werden.
Wechseln Sie bei fortgeschrittenem Verschleiß Ihre
Felgen! Unfallgefahr!
Kette
Die Antriebskette muss regelmäßig (besonders nach Regenfahrten)
mit einem handelsüblichen Kettenpfl egemittel geschmiert bzw. ggf.
gereinigt werden.
Durch eine nutzungsbedingte Dehnung der Kette ist eine regelmäßige Kontrolle der Kettenspannung notwendig. Sie prüfen die
Kettenspannung, indem Sie das E-Bike auf den Ständer stellen und
testen, ob sich die Kette max. 10–15 mm nach oben und unten
durchdrücken lässt.
32
EBike_36V_Retro_2012.indd 32 25.11.11 12:12
Page 33

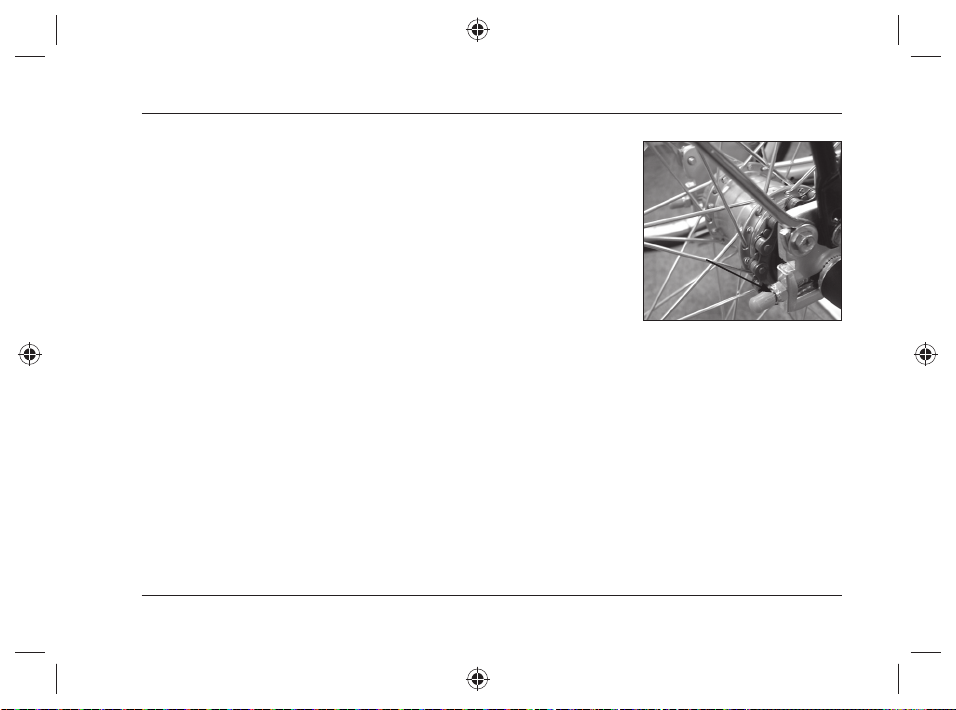

Sollte die Kette nicht ausreichend gespannt sein, so können Sie dies wie
folgt korrigieren:
1. Die Achsmuttern beidseitig und den Bremsgegenhalter an der lin-
ken Hinterbaustrebe lösen. Gegebenenfalls auch die Schaltbox lösen (s. Kapitel Schaltung).
D
ie Kettenspannung kann durch Verschieben des Laufrades regu-
2.
liert werden.
3. Vor dem Festziehen der Achsmuttern kontrollieren, ob das Rad mit-
tig steht und ggf. korrigieren.
4. Die Achsmuttern und den Bremsgegenhalter festschrauben.
5. Die Kettenspannung nochmals prüfen.
(Abb. zeigt Modell mit Kettenspanner)
Bei einer zu stramm gespannten Kette, kann es beim Fahren unter Umständen zu Knackgeräuschen kommen.
33
EBike_36V_Retro_2012.indd 33 25.11.11 12:12
Page 34
Tretkurbel/Kettenblatt
Überprüfen Sie die Tretkurbel regelmäßig auf festen Sitz.
Die Tretkurbeln sind mit Muttern bzw. Sechskantschrauben auf den
Vierkantansätzen der Tretlagerachse befestigt.
Entfernen Sie beidseitig die Abdeckkappe
ter liegende Schrauben bzw. Muttern
Setzen Sie anschließend die Abdeckkappe
34
EBike_36V_Retro_2012.indd 34 25.11.11 12:12
1
und ziehen Sie die darun-
fest an.
1
wieder auf.
Page 35
Nabenschaltung SRAM S7
Abb. 1
Ausbau des Hinterrades
●
Legen Sie den 1. Gang ein.
●
Lösen Sie jetzt den Bremszug aus seiner Führung, um das Laufrad nach-
her besser aus dem Ausfallende entfernen zu können (Abb. 1).
●
Lösen Sie nun die seitliche Rendelschraube (Abb. 3) an der Clickbox
und ziehen Sie diese von der Nabe ab
●
Entfernen Sie anschließend die Fixierbuchse (Abb. 4) 3 und den Schalt-
1
stift
aus der Achsbohrung und lösen Sie den Bremsgegenhalter (Abb.
5
2)
auf der linken Seite Ihres E-Bikes.
●
Entfernen Sie die Achsmuttern an beiden Seiten des Laufrades und zie-
hen Sie das Hinterrad aus dem Ausfallende.
Abb. 2
35
EBike_36V_Retro_2012.indd 35 25.11.11 12:12
Page 36

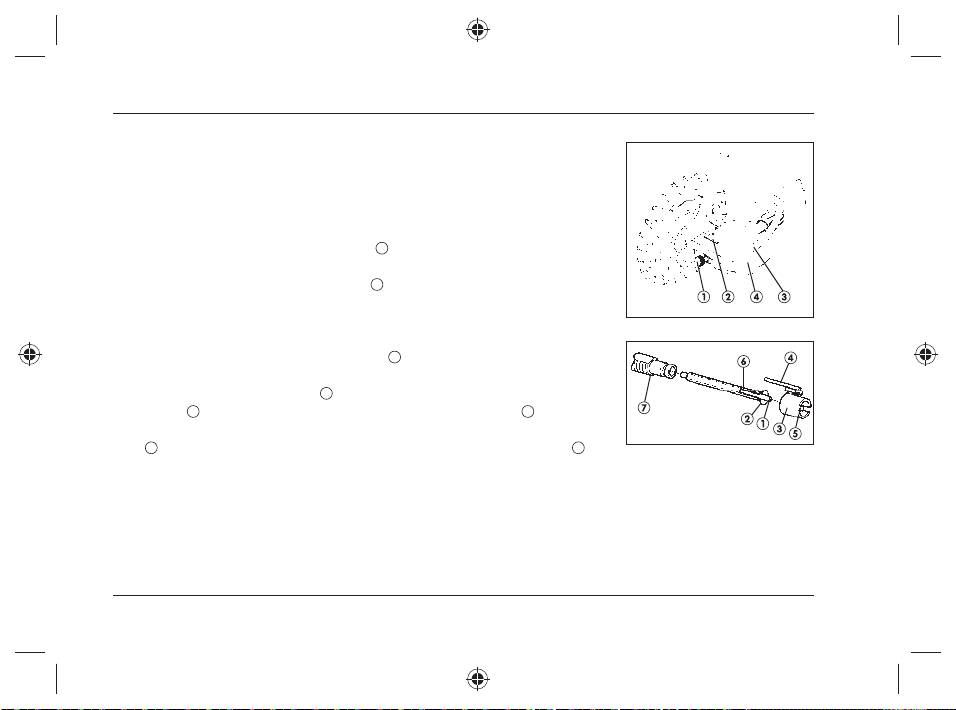

Einbau des Hinterrades
●
Spannen Sie die Kette auf das Ritzel und setzen Sie das Laufrad in das
Abb. 3
Ausfallende. Achten Sie darauf, dass das Laufrad gerade in der Fassung
sitzt und die Kette angemessen gespannt ist. (siehe Kapitel Kettenspannung).
●
Setzen Sie die Fixierscheiben (Abb. 2) 4 linksseitig auf die Achse, so dass
die Verzahnung im Ausfallende liegt.
●
Stecken Sie den Schutzbügel (Abb. 3)
●
Setzen Sie anschließend den Schaltstift in das Schaltrohr (Abb. 3) ein und
3
auf die rechte Zahnkranzseite.
plat zieren Sie diesen mit der Rohrstauchung nach außen in der Achsbohrung.
●
Befestigen Sie die Fixierbuchse (Abb. 4) 3 mit dem Plastikstift voraus auf
der Nabenachse (nur bis zum Gewinde aufstecken).
●
Drehen Sie den Führungssteg 4 nach oben und schieben Sie die Clickbox
(Abb. 3)
Führungssteg sollte jetzt vollständig in der Nut der Clickbox liegen (Abb.
3)
●
Befestigen Sie zuletzt das Laufrad mit den Achsmuttern.
4
bis zum Anschlag auf die Nabenachse (Abb. 4) 7. Der rote
2
. Befestigen Sie die Clickbox durch die Rendelschraube (Abb. 3) 1.
Abb. 4
36
EBike_36V_Retro_2012.indd 36 25.11.11 12:12
Page 37
Vergewissern Sie sich, dass alle zuvor gelösten Schrauben und Muttern fest angezogen
sind. Führen Sie anschließend vorsichtig eine Testfahrt durch.
Beachten Sie, dass bei nicht korrekt eingebauten Laufrädern das Brems- und
Fahrverhalten negativ beeinträchtigt werden kann.
Einstellung der Nabenschaltung SRAM 7-Gang
●
Schalten Sie zur Einstellung der Nabengangschaltung unbedingt vom
5. in den 4. Gang.
●
Drehen Sie an der Kabelverschraubung 1 der Clickbox bis die Markie-
rung im Sichtfenster mit der Markierung im darunter liegenden Anzeigenbereich übereinander liegen
2
.
Kontrollieren Sie diese Einstellung in regelmäßigen Abständen oder bei
Problemen beim Schalten.
37
EBike_36V_Retro_2012.indd 37 25.11.11 12:12
Page 38

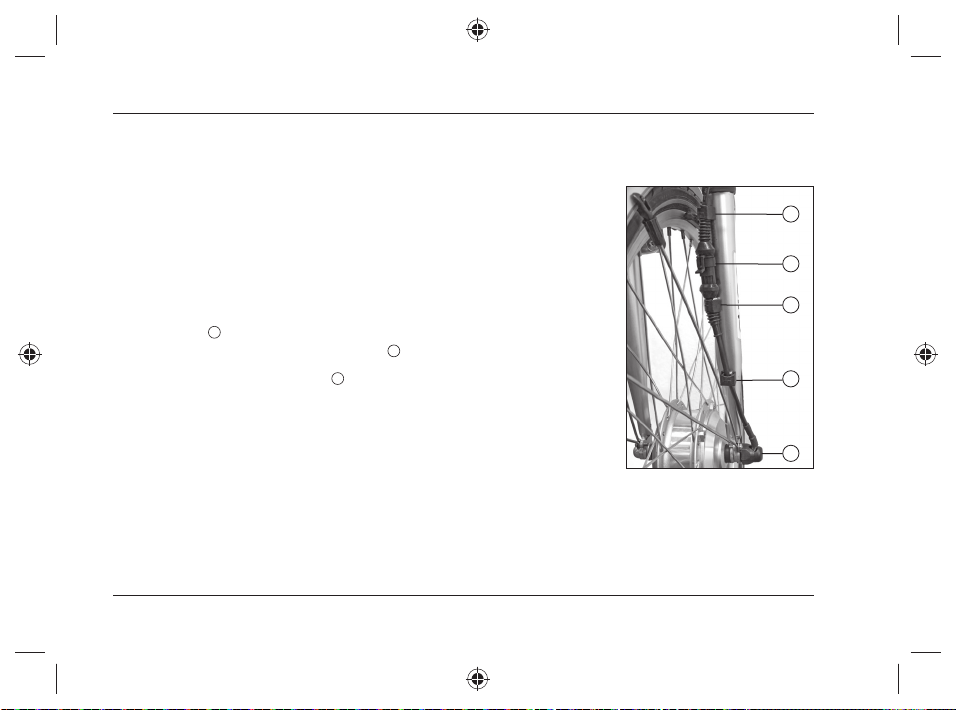

Aus- und Einbau des Vorderrades
Um das Vorderrad aus der Gabel auszubauen, gehen Sie wie folgt vor:
Hängen Sie zuerst die Bremse des Vorderrades aus. Ziehen Sie hierfür
den Bremszug aus der oberen Halterung der V-Brake-Bremse. Außerdem müssen Sie das Anschlußkabel des Motors aus der Fassung neh-
1
2
men.
Lösen Sie das Motorkabel von der Gabel, indem Sie die Befesti-
1
gungsclips
Kabelbaum an der Steckverbindung
Ziehen Sie die Gummikappe
ösen Sie die Hutmuttern, die auf beiden Seiten der Vorderradnabe
l
nach unten abziehen. Trennen Sie jetzt den Motor vom
2
.
3
an der rechten Seite von der Achse und
1
1
den festen Sitz des Laufrades gewährleisten. Nachdem Sie die Hutmuttern gelöst haben, nehmen Sie die Sicherungsscheiben ab.
Ziehen Sie nun das Vorderrad aus der Gabel Ihres E-Bikes.
3
38
EBike_36V_Retro_2012.indd 38 25.11.11 12:12
Page 39
Der Einbau erfolgt in umgekehrter Reihenfolge. Vergewissern Sie sich, dass beim Einbau die Sicherungsscheibe korrekt sitzt, und dass das Motorkabel auf der rechten Seite des E-Bikes liegt. Beachten Sie des
Weiteren, dass der Motorstecker richtig verbunden ist und das Motorkabel fest mit den vorgesehenen Clips
an der Gabel montiert ist.
Unfallgefahr! Bei nicht korrekt eingebauten Laufrädern kann das Brems- und
Fahrverhalten negativ beeinträchtigt werden!
Winterbetrieb/-erhaltung
Im Winterbetrieb sollten Sie Ihr E-Bike öfters reinigen, damit Streusalz keine Schäden verursachen kann.
Sollten Sie während der Wintermonate Ihr E-Bike nicht benutzen wollen, reinigen Sie es wie im Kapitel
„Allgemeine Pfl egehinweise“ beschrieben. Nach vollständiger Reinigung von Schmutz und Wasser lagern
Sie Ihr E-Bike nach Möglichkeit an einem trockenen und frostgeschützten Ort, um weiterer Korrosion und
Rostbildung vorzubeugen.
Sollten Sie das E-Bike über einen längeren Zeitraum nicht benutzen, entnehmen Sie bitte den Akku und
lagern Sie ihn in einem trockenen und kühlen Raum. Der Akku muss zuvor voll geladen und spätestens
nach 3 Monaten für mind. 2 Stunden nachgeladen werden!
39
EBike_36V_Retro_2012.indd 39 25.11.11 12:12
Page 40
Umweltschutz
Sie sind als Radfahrer nur Gast in der Natur. Benutzen Sie daher immer vorhandene, ausgebaute und befestigte
Wege. Fahren Sie nie durch wildes, geschütztes Gelände, um Ihre und die Sicherheit an derer Lebewesen nicht zu
gefährden. Hinterlassen Sie die Natur so, wie Sie sie vorgefunden haben. Hinterlas sen Sie keinen Abfall und keine
Schäden in der Natur, die durch Ihre Fahrweise und Ihr Verhalten hervor gerufen wur den.
Beachten Sie auch Ihre eigene Fahrweise. Nehmen Sie Rücksicht auf andere Verkehrsteilnehmer wie an dere
Fahrradfahrer, Fußgänger, Skater und den motorisierten Straßenverkehr. Befolgen Sie stets die Straßenverkehrsordnung und fahren Sie vorausschauend und umsichtig. Nur wenn Sie diese Verhaltensregeln
beachten, ist ein sicheres und vergnügtes Fahren mit Ihrem neu erworbenen Fahrrad möglich.
Diebstahlsicherung
Führen Sie im eigenen Interesse eine Diebstahlsicherung mit. Schließen Sie Ihr E-Bike auch ab, wenn Sie sich
nur kurz hiervon entfernen.
Sicherheitsgeprüfte Schlösser und Sicherungsvorrichtungen erhalten Sie im Handel.
40
EBike_36V_Retro_2012.indd 40 25.11.11 12:12
Page 41
Technische Daten (Technische Änderungen vorbehalten!)
Allgemeines
Schaltung SRAM S7,
Reifengröße 28 x 1 3/8 x 1 5/8 oder 28 x 1,75
Bremsen V-Brake-Bremsen (vorne und hinten), Rücktrittbremse (hinten)
Gesamtgewicht ca. 28 kg
max. Zuladung 120 kg
Motor, Antriebssystem
Leistung 250 Watt
Spannung 36 V
Geschwindigkeit bis max. 25 km/h Fahrunterstützung
Reichweite ca. 60 km
Akku
Typ Lithium-Ionen
Kapazität 10 Ah
Spannung 36 V
Gewicht 3,5 kg
Ladegerät
Stromversorgung 220–240 V/50Hz
Ladezeit ca. 4,5 Stunden
41
EBike_36V_Retro_2012.indd 41 25.11.11 12:12
Page 42
Drehmomentvorgaben
Achsmutter
Vorderrad 30 Nm
Hinterrad 30–40 Nm
Tretkurbelbefestigung 30 Nm
Bremsschuhbefestigung 6– 8 Nm
Dynamobefestigung 10 Nm
Pedale ca. 30 Nm
Klemmspindel Vorbau 15 Nm
Sonstige Schrauben
M 4 2 Nm
M 5 4 Nm
M 6 7 Nm
M 8 17 Nm
M 10 34 Nm
Die Anzugsdrehmomente können mit einem Drehmomentschlüssel genau eingehalten werden.
42
EBike_36V_Retro_2012.indd 42 25.11.11 12:12
Page 43
Fehlerbehebung
Nr. Fehlerbeschreibung Fehlerursache Problemlösung
Beim Einschalten der
1
Stromzufuhr leuchet
keine LED.
Lenkerdisplay
reagiert nicht oder
2
Maximalleistung
wird nicht gehalten
Motor läuft, trotz
3
eingeschalteter
Energiezufuhr nicht
Geringe Reichweite
4
trotz voll geladenem
Akku
Akku ist leer Akku voll aufl aden
Sicherung im Akku defekt Sicherung wechseln
Akkuzellen defekt Akku austauschen
zu geringe Akkuladung Akku voll laden
Steckkontakte gelöst
kontrollieren
Sicherung defekt Sicherung wechseln
Hauptkabel defekt Hauptkabel auf Risse und Brüche kontrollieren
Lenkerdisplay defekt Display austauschen
gelöstes Akkukabel Akkukabel kontrollieren
Stromunterbrecher im
Bremshebel ausgefallen
Reifendruck zu gering Reifendruck überprüfen
Akku zu alt oder defekt Akku tauschen
Starke Beanspruchung des
E-Bikes durch Steigungen,
Gegenwind oder Zuladung
Umgebungstemperatur
>5 ) °C
niedrig (
alle Steckverbindungen vom Akku bis zum Motor
Kabelkontakte kontrollieren
mehr Tretunterstützung des E-Bikes in Anspruch
nehmen, um die Reichweite des Rades zu erhöhen
mehr Tretunterstützung des E-Bikes in Anspruch
nehmen, um die Reichweite des Rades zu erhöhen
43
EBike_36V_Retro_2012.indd 43 25.11.11 12:12
Page 44
Nr. Fehlerbeschreibung Fehlerursache Problemlösung
Ladegerät lädt den
5
Akku nicht
Beim Drücken des
Akku-Ladestand-Dis play
6
leuchtet keine LED
Vorderrad knackt
7
bei Belastung
gelöste Steckkontakte Kabel kontrollieren/befestigen
Akkusicherung defekt Sicherung wechseln
Akkuzellen defekt Akku austauschen
Beschädigungen am
Ladegerät
Akku ist leer Akku voll aufl aden
Sicherung im Akku defekt Sicherung wechseln
Akkuzellen defekt Akku austauschen
der Freilauf der Vorderrad-
nabe ist zu wenig gefettet
Speichen locker Speichen nachziehen
Ladegerät tauschen
Freilauf mit Fahrzeugfett schmieren
44
EBike_36V_Retro_2012.indd 44 25.11.11 12:12
Page 45
Gewährleistung/Garantie
Bestimmungsgemäße Verwendung:
Dieses E-Bike ist aufgrund der Konzeption und Ausstattung dazu bestimmt, auf öffentlichen Straßen und
befestigten Wegen eingesetzt zu werden. Die hierzu erforderliche, sicherheitstechnische Ausstattung wurde mitgeliefert und muss vom Benutzer oder Fachmann regelmäßig überprüft und – falls erforderlich – in
Stand gesetzt werden. Für jeden darüber hinausgehenden Gebrauch bzw. die Nichteinhaltung der sicherheitstechnischen Hinweise dieser Gebrauchsanweisung und für die daraus resultierenden Schäden
haften Hersteller und Händler nicht. Dies gilt insbesondere für die Benutzung dieser E-Bikes im Ge lände,
bei Sportwettkämpfen, bei Überladung und nicht ordnungsgemäßer Beseitigung von Mängeln. Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der nachfolgenden Betriebs-, Wartungsund Instandhaltungsbedingungen.
Gewährleistungsbestimmungen:
1. Gewährleistungsansprüche können Sie nur innerhalb eines Zeitraumes von max. 2 Jahren, gerechnet ab
Kaufdatum, erheben. Auf Rahmen und Gabel wird darüber hinaus eine 8-jährige Gewährleistung auf
Bruchsicherheit gegeben. Unsere Gewährleistung ist auf die Behebung von Material- und Fabrikationsfehlern bzw. Austausch des E-Bikes beschränkt. Die Erfüllung erfolgt nach unserer Wahl durch Instandsetzung
des E-Bikes. Unsere Gewährleistung ist für Sie kostenlos.
45
EBike_36V_Retro_2012.indd 45 25.11.11 12:12
Page 46
Die Untersuchung der Störung und Ihrer Ursachen erfolgt stets durch unseren Kundendienst und umfasst:
●
Ersatzteillieferungen für die Reparaturarbeiten im Rahmen der Gewährleistung
●
Reparatur oder Austausch des defekten Bauteils
Ersatzteile gehen in unser Eigentum über.
2.
Bei berechtigtem Gewährleistungsanspruch gehen die Kosten des Versandes und die Kosten des Ausund Ein baus zu unseren Lasten. Durch Vorlage der Kaufquittung ist der Gewährleistungsanspruch nachzuweisen.
3. Der Käufer verpfl ichtet sich, das gekaufte E-Bike zu keinem anderen als in der Bedienungsanleitung vorgesehenen Zweck zu benutzen (vgl. Bestimmungsgemäße Verwendung).
4. Wenn das E-Bike von Dritten oder durch Einbau fremder Teile verändert worden ist bzw. eingetretene
Mängel in ursprünglichem Zusammenhang mit der Veränderung stehen, erlischt der Gewährleistungs-anspruch. Ferner erlischt der Gewährleistungsanspruch, wenn die Vorschriften über die Behandlung des
E-
Bikes (Bedienungsanleitung) nicht befolgt worden sind.
5. Nicht eingeschlossen in die Gewährleistung sind:
●
Verbrauchsmaterial, das nicht in Zusammenhang mit Reparaturarbeiten an anerkannten Störungen steht.
● alle Wartungsarbeiten oder sonstige Arbeit, die durch Abnutzung, Unfall oder Betriebsbedingungen
so wie Fahren unter Nichtbeachtung der Herstellerangaben entstehen.
●
alle Vorkommnisse, wie Geräuschentwicklung, Schwingungen, Abnutzung usw., die die Fahrzeuggrund-
und Fahreigenschaften nicht beeinträchtigen.
46
EBike_36V_Retro_2012.indd 46 25.11.11 12:12
Page 47
●
Schäden, die zurückzuführen sind auf:
– den Einbau von Teilen von fremder Seite oder die Bemühungen des Benutzers, den Schaden selbst zu
beheben.
– die Nichtverwendung von Original-Ersatzteilen.
– Schäden, die durch Steinschlag, Hagel, Streusalz, Industrieabgase, mangelnde Pfl ege, ungeeignete Pfl ege-
mittel usw. entstanden sind.
●
Bauteile die dem Verschleiß, Abnutzung oder Verbrauch unterliegen (ausgenommen eindeutiger Materialbzw. Herstellungsfehler) wie z. B.:
– Reifen – Kabel – Leuchtmittel – Sattel – Aufkleber – Bremsbauteile – Akku – Sicherungen
– Ständer – Batterie – Kette – Zahnkränze – Griffe/-Bezüge
●
Kosten für Wartungs-, Überprüfungs- und Säuberungsarbeiten.
●
Wir gewähren eine Garantie von einem Jahr ab Kaufdatum auf den Akku. Die Garantie gilt nur für Mate-
rial- und Verarbeitungsfehler und nur bei Vorlage des Kaufnachweises mit Angabe des Kaufdatums für ein
Jahr. Die Garantie gilt nicht, wenn wenn andere Mängel als Material- und Verarbeitungsfehler festgestellt
werden.
6. Der Anspruch auf Gewährleistung berechtigt den Kunden nur, die Beseitigung des Mangels zu verlangen.
Ansprüche auf Wandelung oder Minderung des Kaufpreises gelten erst nach Fehlschlägen der Nachbesserung.
7. Die Prüfung und Entscheidung über einen Gewährleistungsanspruch obliegt dem Hersteller.
8. Ersatz eines mittelbaren oder unmittelbaren Schadens wird nicht gewährt.
47
EBike_36V_Retro_2012.indd 47 25.11.11 12:12
Page 48
9. Gewährleistungsansprüche werden nur dann berücksichtigt, wenn sie unverzüglich nach Feststellung des
Mangels gegenüber der SI-Zweirad-Service GmbH erhoben werden.
10. Durch eine ausgeführte Gewährleistung wird die Gewährleistungsdauer weder erneuert noch verlängert.
Die Geltendmachung von Gewährleistungsansprüchen nach Ablauf des Gewährleistungszeitraumes ist
ausgeschlossen.
11. Andere als die vorstehend aufgeführten Abmachungen sind nur dann gültig, wenn sie vom Hersteller
schriftlich bestätigt sind.
12. Sollten Sie mit dem von Ihnen erworbenen E-Bike ein technisches Problem haben, stehen Ihnen unsere
Kundendienstmitarbeiter unter der folgenden Telefon- Hotline zur Verfügung.
SI-Zweirad-Service GmbH
Lindenstraße 50
33378 Rheda-Wiedenbrück
Telefon: 018 05 /4108 35*
Telefax: 052 42 /4108 72
E-Mail: [email protected]
(* = 0,14 €/Min. aus dem dt . Festnetz, max. 0,42 € /Min. aus dem Mobilfunknetz)
48
EBike_36V_Retro_2012.indd 48 25.11.11 12:12
Page 49
Kundendienst/Ersatzteilversorgung
Sollten Sie mit Ihrem E-Bike ein technisches Problem haben, benötigen Sie Ersatzteile oder weitere Informationen, so stehen Ihnen unsere Kundendienstmitarbeiter von Montags bis Freitags unter der folgenden
Telefon-Hotline zur Verfügung:
018 05/41 08 35
(* = 0,14 €/Min. aus dem dt . Festnetz, max. 0,42 € /Min. aus dem Mobilfunknetz)
*
49
EBike_36V_Retro_2012.indd 49 25.11.11 12:12
Page 50
Entsorgung
Hinweise zum Umweltschutz
Dieses Produkt am Ende der Lebensdauer nicht in den normalen Haushaltsabfall geben, sondern
an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgeben
(Ausgenommen Akkus – hierfür gelten die untenstehenden Entsorgungshinweise). Das Symbol auf
dem Produkt, der Gebrauchs anleitung oder der Verpackung weist darauf hin.
Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stoffl ichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer
Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.
Akku-Entsorgung
Akkus gehören nicht in den Hausmüll. Als Verbraucher sind Sie gesetzlich verpfl ichtet, gebrauchte Batterien, bzw.
Akkus zurückzugeben. Zur Entsorgung wenden Sie sich bitte an unsere Service Hotline
Diese Zeichen fi nden Sie auf
schadstoffhaltigen Batterien Li-Ion = Akku enthält Lithium-Ionen
(* = 0,14 €/Min. aus dem dt . Festnetz, max. 0,42 € /Min. aus dem Mobilfunknetz)
50
EBike_36V_Retro_2012.indd 50 25.11.11 12:12
018 05/41 08 35
*
Page 51
HÄUFIG GESTELLTE FRAGEN
Nachfolgend fi nden Sie häufi g gestellte Fragen rund um das E-Bike.
Wie groß ist die Reichweite meines E-Bikes mit
Die Reichweite des E-Bikes mit Tretunterstützung beträgt ca. 50 km. Sie ist von vielen Faktoren abhänging, wie z.B. dem gewählten Fahrmodus, der Anteil der eigenen Tretleistung, dem Ladestand/Alter
des Akkus, Reifendruck, Umwelteinfl üsse, usw. Weitere Informationen fi nden Sie im Kapitel Bedienung/
Reichweite.
Wie lange muss der Akku geladen werden?
Die Ladezeit beträgt bei einem leeren Akku ca. 4,5 Stunden. Das Ladegerät schaltet sich selbstständig ab,
sobald der Akku voll geladen ist.
Wieso kommt es beim Fahren zu Motoraussetzern?
Das
chung der Tretaktivität oder bei Betätigung der Bremse stoppt das Antriebssystem nach einer kurzen
Verzögerung.
Warum schaltet der Motor ab einer bestimmten Geschwindigkeit einfach ab?
Das
Geschwindigkeitsstufe. Wird diese Geschwindigkeit überschritten, schaltet der Motor automatisch ab
(siehe auch Kapitel „Bedienung/
EBike_36V_Retro_2012.indd 51 25.11.11 12:12
Antriebssystem Ihres E-Bikes arbeitet nur so lange, wie Sie selber aktiv treten. Bei Unterbre-
Antriebssystem unterstützt Sie beim Fahren nur bis zu der am Lenkerdisplay vorgegebenen
-Antriebssystem“).
Antriebssystem?
51
Page 52
Die Kontrollleuchte meines Akkus leuchtet nicht!
Überprüfen Sie zuerst den korrekten Sitz des Akkus in der Halterung des E-Bikes. Sollte der Sitz korrekt
sein überprüfen Sie die Sicherungen des Akkus.
Meine Gangschaltung ist nicht richtig eingestellt. Was kann ich tun?
Eine Beschreibung der Schaltung fi nden Sie in dieser Bedienungsanleitung der Nabengangschaltung.
Beachten Sie, dass das Einstellen der Gangschaltung eine Wartungsarbeit darstellt und somit nicht unter
die Gewährleistung/Garantie fällt.
Wie lange habe ich Gewährleistung/Garantie?
Auf das E-Bike wird eine Gewährleistung/Garantie über einen Zeitraum von 2 Jahren ab Kaufdatum
gewährt. Darüber hinaus geben wir Ihnen eine Garantie auf Gabel- und Rahmenbruchsicherheit über
8 Jahre, sowie auf den Akku über 1 Jahr (jeweils gerechnet ab Kaufdatum). Siehe auch Kapitel Gewährleistung/Garantie.
Was für Schäden fallen unter Gewährleistung/Garantie?
Unter Gewährleitung/Garantie fallen alle Schäden die durch Material-/Herstellungsmängel die Fahrtüchtigkeit des E-Bikes nicht gewährleisten. Ausgeschlossen sind Schäden die durch mangelnde Wartungsarbeiten, Eigen-/Fremdverschulden und Folgeschäden die auf eigenen Einbau zurückzuführen
sind, Verschleißteile, sowie Kosten für Wartung, Überprüfung und Säuberung. Weitere Informationen
fi nden Sie im Kapitel Gewährleistung/Garantie.
Wo kann ich Ersatzteile für das E-Bike bestellen?
Ersatzteile können Sie bei der SI-Zweirad-Service- GmbH bestellen.
01805/410835* Fax: 0 52 42 / 41 08 72
Telefon:
(* = 0,14 €/Min. aus dem dt . Festnetz, max. 0,42 € /Min. aus dem Mobilfunknetz)
52
EBike_36V_Retro_2012.indd 52 25.11.11 12:12
Page 53
Notizen
53
EBike_36V_Retro_2012.indd 53 25.11.11 12:12
Page 54
B
i
h
P
d
l
36V
4
r
3
m
6
m
s
i
g
r
CEͲKonformitätserklärung
Diese Erklärung bescheinigt die Übereinstimung mit den genannten Richtlinien, sichert jedoch keine Eigenschaften im Sinne des Produkthaftungsgesetzes zu.
Ausstellungsort, Rheda-Wiedenbrück den 06.06.2011
Andre Fuch
Technische Leitun
Prophete GmbH & Co. KG Prophete GmbH & Co. KG
EN 61000-6-1 Elektromagnetische Verträglichkeit, Fachgrundnorm
EN 61000-6-
EN 61000-6-
Elektromagnetische Verträglichkeit, Fachgrundnor
Elektromagnetische Verträglichkeit, Fachgrundnor
Die Übereinstimmung des Produktes mit den Richtlinien wird nachge-
wiesen durch die vollständige Einhaltung der angeführten harmonisierten
und nicht harmonisierten Normen:
EN 1519
EN 55014 Elektromagnetische Verträglichkeit, Anforderungen
EN 60335 Sicherheit elktrischer Geräte für den Hausgeberauch
Elektromotorisch unterstütze Räde
2006/95/EG
Richtlinie der europäischen Palamentes und des Rates
vom 17.05.2006
Maschinenrichtlinie
2006/95/EG
Richtlinie der europäischen Palamentes und des Rates
vom 15.12.2004
Richtlinie der europäischen Palamentes und des Rates
vom 12.12.2006
Niederspannungsrichtlinie
Für das bezeichnete Produkt wird bestätigt, dass es den wesendlichen
Anforderungen der folgenden Europäischen Richtlinien entspricht.
2004/108/EG EMV-Richtlinie
Marke: Prophete
eze
c
nung:
Pedelec 24V
e
e
ec
Produktgruppe: Pedelec
33378 Rheda-Wiedenbrück
CE-Konformitätserklärung
Firma: Prophete GmbH u. Co.KG
Anschrift: Lindenstr. 50
Torsten Wynarsk
CE-Konforminato
54
EBike_36V_Retro_2012.indd 54 25.11.11 12:12
Page 55
Fahrradpass
Eigentümeradresse
Modell E-Bike:
City Retro
Laufradgröße:
28er 28er
Modellname:
Farbe:

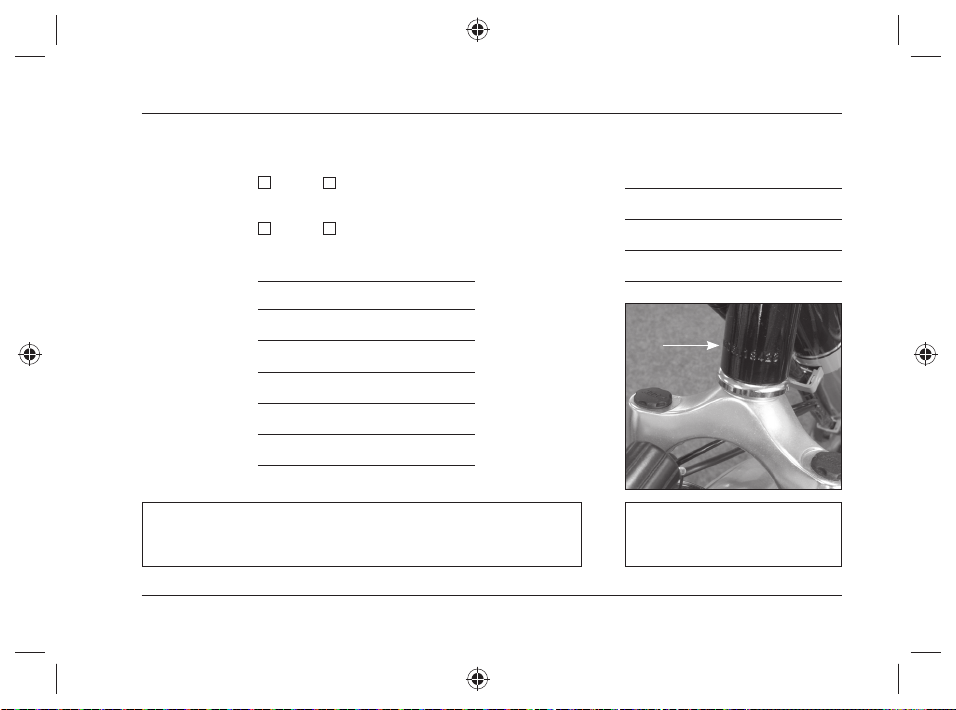

Rahmennummer:
Gangschaltung:
Gekauft beim:
Gekauft am:
Sonstiges:
Tragen Sie die Daten Ihres Fahrrades unmittelbar nach dem
Geben Sie beim Weiterverkauf diesen Fahrradpass weiter.
Kauf in diesen Fahrradpass ein.
Name:
Vorname:
Straße:
Postleitzahl/Ort:
Die Rahmen-Nr. befi ndet
sich am Gabelschaftrohr.
55
EBike_36V_Retro_2012.indd 55 25.11.11 12:12
Page 56
Telefon
Postfach 2124
(* =
018 05 /4108 35*
0,14 € /Min.
eMail: si-service왁prophete.net
Prophete GmbH u. Co. KG
aus dem dt. Festnetz,
•
33349 Rheda-Wiedenbrück
max. 0,42 € /Min. aus dem Mobilfunknetz)
•
Telefax 0 52 42 /4108 72
Technische Änderungen vorbehalten. Nachdruck verboten. Stand 11/2011 – E-Bike- City/Retro-Sitzrohr-36V–990714-01
EBike_36V_Retro_2012.indd 56 25.11.11 12:13
Loading...
