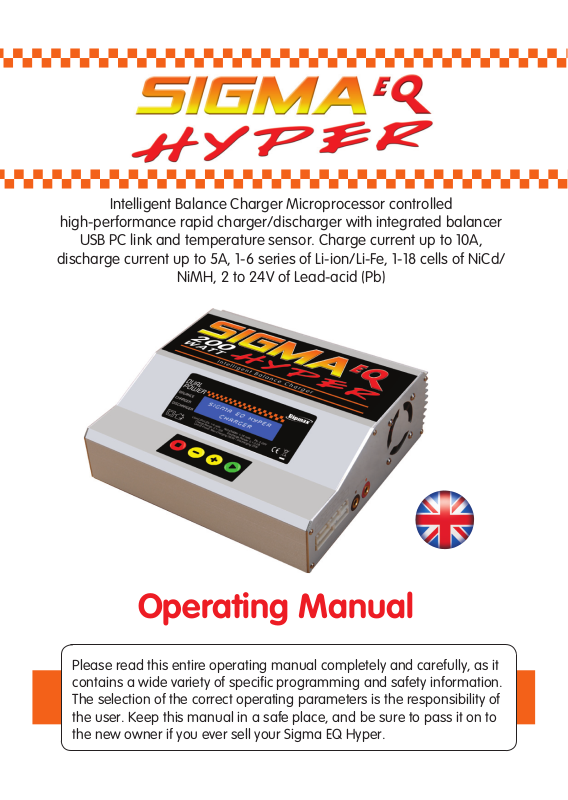

Pro-Peak Sigma EQ Hyper Operating Manual

Intelligent Balance Charger Microprocessor controlled

high-performance rapid charger/discharger with integrated balancer

USB PC link and temperature sensor. Charge current up to 10A,

discharge current up to 5A, 1-6 series of Li-ion/Li-Fe, 1-18 cells of NiCd/

NiMH, 2 to 24V of Lead-acid (Pb)

Operating Manual

Please read this entire operating manual completely and carefully, as it
contains a wide variety of specific programming and safety information.
The selection of the correct operating parameters is the responsibility of
the user. Keep this manual in a safe place, and be sure to pass it on to
the new owner if you ever sell your Sigma EQ Hyper.

Introduction

Thank you for purchasing this Sigma EQ Hyper Charger by Pro-Peak.
This charger provides you with a rapid charger/ discharger plus an integrated balancing
circuit. It is computerised with a high performance microprocessor and specialised
operating software. It can maintain your battery at its best condition and control it safely.
Please read this operating manual completely as it contains a wide variety of specific
programming and safety information.

You need to keep this manual in a safe place, and be sure to pass it on to the new
owner if you ever dispose of the Sigma EQ Hyper.

Special Features

Operating Software

Every operating program in the unit is controlled with mutual links and communications
to prevent any possible error. It introduces maximum safety, including input voltage
warning, reverse polarity protection and a Lithium cell-count input error warning.

High-Power and High-Performance Circuit

The Sigma EQ Hyper ensures the circuit has maximum output power of 200Watts. As
a result it can charge or discharge up to 18 cells of NICd /NiMH and 6 series of Lithium
batteries with maximum current of 10A. Furthermore, the cooling system works with
extreme high efficiency and can run this high power without effecting the circuit or
operating system.

Individual Cell Voltage Balancer for Lithium Batteries

The Sigma EQ Hyper has an individual cell voltage balancer inside. It does not need a
separate balancer when charging Lithium batteries (Li-ion/ Li-Po/ Li-Fe).

Balance Individual Cells on Discharge

The Sigma EQ Hyper can also monitor and balance individual cells in a Lithium battery
pack during the discharge process. If the voltage of any one cell varies abnormally, the
process will be stopped with an error message.

Various Types of Lithium Battery

The Sigma EQ Hyper can accept three types of Lithium battery-Li-ion, Li-Po and
Li-Fe. Each has different characteristics due to their chemistry. Any one of these can
be selected before the job is processed. For their specifications, please refer to the
‘Warnings and Safety notes’ section.

- 2 - - 3 -

Special Features (Continued)

Lithium Battery ‘Fast’ and ‘Storage’ Modes

A Lithium battery can be charged for special purposes. The ‘Fast’ charge reduces the
charging time of a Lithium battery and ‘storage’ mode controls the final voltage of the
battery to suit storage for long periods of time.

Maximum Safety

Delta-peak sensitivity: The automatic charge termination program works on the principle
of the Delta-peak voltage detection.

Data Store/Load

The data store/load can store a maximum of 10 different pre-set battery regimes. The
data can be established within the program settings of the charger. This data can be
found at any time and the process can be executed without program settings needing
to be made.

Cyclic Charging/Discharge

Performs 1-5 cycles of charge>discharge or discharge>charge continually for battery
refreshing and balancing.

PC Based Analysis using USB Communication (*)
For the more advanced user, the Sigma EQ Hyper offers a PC based program that
can analyse the characteristics of the battery via the USB port. It can produce a graph
of voltage, current, capacity and temperature curves. It can also show the individual
voltage of each cell in a Lithium battery pack.

(NiCd/NiMH) Auto-Charge Current Limit

When charging NiCd or NiMH in ‘AUTO’ current mode, you can set the upper limit of the
charge current to avoid feeding too high a current to the battery. This is very useful when
charging low impedance and small capacity NIMH batteries in ‘AUTO’ mode.

Capacity Limit

The charging capacity is always calculated by multiplying the charging current and total
amount of time. If the charging capacity exceeds the limit the process will be terminated
automatically when you set the maximum value.

*Separately purchased program kit (CD plus USB link cable).

Temperature Limit (**)

The temperature of the battery whilst charging will rise due to its internal chemical
reaction. If the temperature limit is set, the process will terminate when the limit has
been reached.

Processing Time Limit

You can also set the maximum processing time to prevent damage from any possible
defects not otherwise detected.

Input Power Monitor

In order to protect the source DC battery from damage, the input voltage must be
continuously monitored. If the voltage drops below the lower limit the process will be
stopped automatically.

Automatic Cooling Fan

The electric cooling fan comes into action automatically only when the internal
temperature of the charger is raised.

DC Output Sockets (14V)

There are two 4mm sockets on the left side of the charger that can supply a 14V DC
power source for other chargers when using the AC input source (only). It is rare to use
all of the 200W power supply output and this feature allows you to power smaller DC
chargers at the same time.

- 4 - - 5 -

Charger Overview

AC Input 180V-240V

DC Input 11V-18V
(T-Plug Socket)

4mm DC Output
Power Sockets
from Internal Power
Supply (14V)

USB Port

Temperature
Sensor

Batt type/Stop

To select main program

To stop the operation

DUAL
POWER

BALANCE

CHARGER

DISCHARGER

LiIon/LiPo/LiFe: 1-6 cells NiCd/NiMH: 1-18 cells Pb: 2-24V

Charge Range: 0.1-10A Discharge Range: 0.1-5.0A
Circuit Power: Max.Charging 200W / Discharging 25W

Start

Batt. Type

DEC. INC.

Dec/Inc

To select sub program

To alter the value

To resume or start the

LCD Screen

16 Characters, 2 lines

Output charge lead

4mm banana

female

Individual cell
balance ports

Start/Enter

operation

Warnings and Safety Notes

• Never leave the charger unsupervised when it is connected to its power supply.
If any malfunction occurs the process must be terminated immediately.

• Keep the unit away from dust, damp, rain, heat, direct sun light and vibration.

• Do not drop the unit.

• This unit and the battery, to charge or discharge, should be set up on a heat-

resistant, non-flammable and non-conductive surface. Never place them on a car
seat, carpet or similar. Keep all flammable and volatile materials well away from
the operating area.

• Please note: It is very important that the information provided is read thoroughly
and accurately before program setup is begun. If the program is set up
incorrectly, the battery can be severely damaged. If a Lithium battery is over
charged, combustion or explosion may occur!!

Warnings and Safety Notes

NiCd/NiMH

Voltage level: 1.2V/cell
Permitted fast charge current: 1C~2C depends on the performance of cell discharge
voltage cut off level: 0.85V/cell (NiCd), 1.0V/cell (NiMH)

Li-ion

Voltage level: 3.6V/cell
Max. charge voltage: 4.1V/cell
Permitted fast charge current: 1C or less
Min. discharge voltage cut off level: 2.5V/cell or higher

Li-Po

Voltage level: 3.7V/cell
Max. Charge voltage: 4.2V/cell
Permitted fast charge current: 1C to 3C depending on the battery manufacturer’s
specification. 1C is recommended.
Discharge voltage cut off level: 3.0V/cell or higher

Li-Fe

Voltage level: 3.3V/cell
Max. Charge voltage: 3.6V/cell
Permitted fast charge current: 4C or less (e.g.A123M1)
Discharge voltage cut off level: 2.0V/cell or higher

Pb

Voltage level: 2.0V/cell
(Lead-acid) Max. Charge voltage: 2.46V/cell
Permitted fast charge current: 0.4C or less

Discharge voltage cut off level: 1.75V/cell or higher

- 6 - - 7 -

Warnings and Safety Notes

• To prevent an accidental short circuit, always connect the charger cable to the unit
first and only then to the battery to be charged or discharged.

• Reverse the sequence when disconnecting.

• Do not connect more than one battery pack to the charge lead at any

one time.

• Do not attempt to charge or discharge the following types of battery:

• Battery packs which are made up of different types of cell (including

different manufacturers).

• Any battery which is already fully charged or just slightly discharged.

• Non-rechargeable batteries (combustion hazard).

• Batteries that require a different charge technique from NiCd, NiMH, Li-ion,

Li-Po, Li-Fe or Pb.

• Any faulty or damaged batteries.

• Any battery fitted with an integral charge circuit or a protection circuit.

• Batteries installed into a device or which are electrically linked to other

components.

• Batteries that are not expressly stated by the manufacturer to be suitable

for the currents the charger delivers during the charge process.

• Please ensure that the following points are checked before charge operation.

• Has the appropriate program been selected for the battery type?

• Has an adequate current been set up for charging and discharging?

• Lithium battery pack can be composed with parallel and series circuits

mixed. Has the composition been checked before charging?

• Are all connections firm and safe? Is there an intermittent contact at any

point in the circuit?

Charging

A specific quantity of electrical energy is fed into the battery during the charge process.
The charge quantity is calculated by multiplying the charge time. The maximum
permissible charge current varies according to the battery type or its performance,
and can be found in the information provided by the battery manufacturer. It is only
permitted to charge batteries at rates higher than the standard charge current if they
are stated to be capable of quick-charge.

Connect the battery to be charged to an output terminal of the charger using a suitable
charge lead. A red lead is positive (+) and black is negative (-). The charge cannot detect
the difference between the internal resistance of the battery pack, cable resistance and
connector transfer resistance. The first requirement, in order for the charger to work
correctly, is for the charge lead to be connected to an adequate conductor cross­section. High-quality connectors (normally gold-contact type) must be fitted to both
ends.

Refer to the information provided by the battery manufacturer regarding charging
methods, and verify the recommended charge current and charge time. This is
especially important for lithium batteries. The charge instructions provided by the
manufacturer must be strictly adhered to.

Do not attempt to disassemble the battery pack.

Please exercise caution when verifying the capacity and the voltage of a Lithium battery
pack. It may be composed of a mixed parallel and series connection. In a parallel link,
the capacity of the battery pack is multiplied by the number of cells and the voltage
remains the same. That kind of voltage imbalance may cause combustion during the
charge process. We recommend you compose Lithium battery packs in series only.

- 8 - - 9 -

Discharging

The typical purpose of discharge is to determine the residual capacity of the battery or
to lower the voltage of battery to a defined level. When the discharge process is being
used, the procedure must be monitored for the duration of the process. In order to avoid
the battery becoming deep-discharged, set the final discharge voltage correctly. Lithium
batteries should not be deep-discharged, so please set the final discharge voltage
manually. If this is not done, it will lead to a rapid loss of capacity or a total failure.
Generally, you do not need to discharge Lithium batteries voluntarily.

Some rechargeable batteries are said to have a memory effect. If they are partly used
and recharged before the whole charge is drawn out, the battery will 'remember' this
and the next time the battery is charged it will only use that part of it’s capacity. This
is a 'memory effect', NiCd and NiMH batteries are said to suffer from memory effect.
They prefer complete cycles; fully charge then use until empty. Do not recharge before
storage, allow them to self-discharge during storage. NiMH batteries have less memory
effect than NiCd.

Lithium batteries prefer a partial discharge rather than a full discharge. Frequent full
discharges should be avoided if possible. Instead, please charge the battery more often
or use a larger battery.

A brand-new NiCd battery pack is partially useful with its capacity until it has been
subjected to 10 or more charge cycles. The cyclic process of charge and discharge will
optimise the capacity of battery pack.

These warnings and safety notes are very important. Please follow the instructions
accurately for maximum safety. If these safety notes are not adhered to, the battery can
be severely damaged. There is also a risk of combustion and fire when the charger is
not used responsibly.

Diagram

- 10 - - 11 -

Initial Parameter Set Up (User Set Program)

The Sigma EQ Hyper will be operated with the default values of the essential user
settings when it is connected to a power source for the first time. The screen displays the
following information in sequence and the user can change the value of the parameters
on each screen. In order to alter the initial value in the program, press the Start/Enter
key and the light will flash. Change the value with the INC>or<DEC key. The value will be
stored by pressing the Start/Enter key once.

USER SET
PROGRAM

INC

LiFe
V.Type 3.3v

LiPo/LiIo/LiFe
CHK Time 10 min

INCDEC

NiMH Sensitivity
D.Peak Default

INCDEC

NiCd Sensitivity
D.Peak Default

DEC

INC

Temp. Cut-Off
ON 80C

DEC

INC

DEC

This screen informs you of its designation.

The screen displays the voltage of a Lithium battery. There are
three kinds of Lithium battery; Li-Fe (3.3V), Li-ion (3.6V) and Li-Po
(3.7V). It is very important that the battery is checked carefully
and set up correctly. If it is different from a correct value and the
charger is set up incorrectly, the battery can explode during the
charge process.

INCINCDEC DEC

The Sigma EQ Hyper will recognise the cell count of the
Lithium battery automatically at the beginning of the charge
or discharge process to avoid the use of an incorrect setting.
However, deeply discharged batteries can be perceived
incorrectly. To prevent this error, the time term can be set to
verify the cell count by the processor. The cell count will read
correctly after 10 minutes. For a battery with a larger capacity,

INCDEC

you may extend the time term. If the time term is too long
for a battery with a smaller capacity, then the cell count will
be erroneous and will cause a false result. If the processor
recognizes the cell count is incorrect at the beginning of the
charge or discharge process, you may extend the time.
On most occasions it is best to use the default count.

INCDEC

This shows the trigger voltage for automatic charge termination
of NiMH and NiCd battery. The effective value ranges from 5
to 20mV per cell. If the trigger voltage is set higher, there is a
possibility of premature termination. Please refer to the technical
specification of the battery. (NiCd default: 12mV/cell, NiMH

INCDEC

default: 7mV/cell)

An additional optional feature is the temperature probe which
is in contact with the surface of the battery. The temperature
cut-off option can be on or off. If this setting is on, the maximum
temperature must be set. When the battery reaches this

INC

temperature during operation, the process will be terminated to
protect the battery.

Initial Parameter Set Up (User Set Program- Continued)

DEC

INC

Waste time
CHG/DCHG 5min

INC

DEC DEC

DEC

INC

NiMH/NiCd/Pb
Trickle 100mA

INC DEC

DEC

Safety timer
ON 120min

DEC INC DEC INC

DEC INC

Capacity Cut-Off
ON 5000mAh

INC

DEC

Key Beep ON
Buzzer ON

DEC INC

DEC INC

DEC INC

DEC INC

When the battery is in the process of being charged and
discharged it can often become warm after the charge or
discharge period. The program can insert a time delay to
occur after each charge and discharge process to allow the

INC

battery adequate time to cool down before being subjected to
the next process. The value ranges from 1 to 60 minutes.

The trickle charge mode can be set to either on or off. If it
is set to on, the charger will automatically supply the trickle
charge current to achieve the full charge without overheating
the battery after the fast charge has been terminated.

INC

When the charge process is started, the integral safety
timer automatically starts running at the same time. This
is programmed to prevent overcharging the battery. If the
battery is faulty or if the termination circuit cannot detect that
the battery is full, the value for the safety timer should be
generous enough to allow a full charge of the battery.

This program sets the maximum charge capacity that will
be supplied to the battery during charge. If the delta-peak
voltage is not detected or the safety timer has expired for any
reason, this feature will automatically stop the process at the
selected capacity value.

The beep sounds every time the buttons are pressed to
confirm your action. The beep or melody sounds at various
times during operation are to alert you to different mode
changes. These audible sounds can be on or off.

Input power low
Cut-off 10.0V

DEC INC

Back-Light
100%

DEC INC

This program monitors the voltage of the input DC battery.
If the voltage drops below the set value, the operation will
forcibly terminate in order to protect the input battery.

DEC INC

The brightness of the LCD screen can be adjusted during
the charge process.

- 12 - - 13 -

Lithium Battery (Li-ion/Li-Po/Li-Fe) Program

The following programs are only suitable for charging and discharging Lithium
batteries with a nominal voltage of 3.3v, 3.6v and 3.7v per cell. These batteries need
to adopt different charge techniques which are referred to as; the constant voltage
(CV) and constant current (CC) methods. The charge current varies according to the
battery’s capacity and performance. The final voltage of the charge process is also very
important; it should be precisely matched with the charged voltage of the battery. They
are 4.2V for Li-Po, 4.1V for Li-ion, and 3.6V for Li-Fe. The charge current and optimal
voltage must always be correct for the cell count set in the charge program. To alter the
parameter value in the program, press the Start key to make it flash, then change the
value with the INC or DEC key. The value will be stored by pressing the Start key once.

Charging a Lithium Battery

LiPo BALANCE

2.0A 11.1V(3S)

DEC INC DEC INC

Number
of
Cells

Batt type
Stop

Start
Enter

R: 3SER S:3SER
CONFIRM (ENTER)

Start
Enter

Li3s 1.2A 12.59V
BAL 022:43 00682

Battery

Charging

Voltage

Time

Charging
Current

‘>3 Seconds’

Charged
Capacity

In order to identify the type of battery in use, the
information will be visible on screen. The left side
of the first line will show the type of battery that
has been selected by the user settings. The value
on the left side on second line sets the charge
current. The value on the right side of second line
sets the voltage of the battery pack. After setting
the current and voltage press and hold the Start
key for over 3 seconds to start the process (Charge
current: 0.1~10.0A, Voltage:1~6series).

This shows the number of cells than can be set
up and the amount the processor detects. 'S:'
represents the number of cells selected by you at
the previous screen. If both numbers are identical
you can start charging by pressing the Start button.
If not, please press the Batt type button to go back
to previous screen. The quantity of cells within the
battery pack then needs to be counted carefully.

The screen shows the present situation during the
charge process. To stop charging press the Batt
type key once.

Charging a Lithium Battery in Balance Mode

This is used to balance the individual cell voltages within a Lithium battery pack. In order to do this,
the battery pack being charged should have an individual cell connector lead/plug. This is usually
called the ‘balance’ plug and there are various types. The balance plug should be connected to the
appropriate port on the right side of the charger, usually via a short lead and a suitable adaptor board
that fits your battery pack. There are four types, TP, XH, EH and PQ. A TP board and lead is supplied
and other boards are available as optional extra items. The individual sockets in the side of the charger
are the XH style and no adaptor board is needed. The main battery output plug should be connected
to the output sockets of the charger. In this mode, the charging process will be different from the
ordinary charging mode in the correct polarity. The internal processor of the charger will monitor the
voltages of each cell in the battery pack and will control the charging current that is fed to each cell so
that voltages match as much as possible. It is always recommended to charge Lithium battery packs
in this way.

Charging a Lithium Battery in Balance Mode (Continued)

LiPo BALANCE

2.0A 11.1V(3S)

INC DEC INC

DEC

Batt type
Stop

R:3SER S:3SER
CONFIRM (ENTER)

Li3s 1.2A 12.59V
BAL 022:43 00682

Number

Charging

of

Time

Cells

Start
Enter

Charging
Current

‘>3 Seconds’

Start
Enter

Battery
Voltage

The value displayed on the left side on the second line sets
the charge current. The value on the right side on the second
line sets the nominal voltage of the battery pack. After setting
the current and voltage, press the Start key for more than
3 second to start the process (Charge current :0.1~10.0A,
Voltage:1~6 series).

The number of cells that have been set up and detected by
the processor should now be visible where ‘R’ is shown. 'R:'
represents the number of cells found by you in the previous
screen. If both numbers are identical, the charging process
can begin.

If the numbers are not the same, the Batt type button should
be pressed, which will lead back to the previous screen. The
number of cells within the battery pack then needs to be
counted carefully.

Charged

The screen will show the situation throughout the charge

Capacity

process. To stop charging press the Batt type key once.

Individual Cell Connection Diagram (Pin-Assignment of 8-Pin)

- 14 - - 15 -

‘FAST’ Charging with a Lithium Battery

'FAST' charging a Lithium battery occurs when the charging current gets smaller as
the process goes to the end of the Lithium battery charging process. By finishing the
charging process earlier, this program will eliminate certain parts of the CV process. The
charging current will go to 20% of the initial value to end the process while the normal
charge will go to 10% during the CV term. The charging capacity may be slightly smaller
than the normal charging capacity, but the process time will be reduced.

The charging current and the voltage can be set
whilst the battery pack is being charged. When
the Start/Enter button is pressed, the voltage
confirmation will be displayed. In order to confirm
this amount, press the Start/Enter button again to
begin charging.

The screen will display the present state of ‘FAST’
charging. In order to cease charging, press the
Batt type/stop key once.

LiPo FAST CHG

2.0A 11.1V (3S)

DEC INC

Batt type
Stop

Li3s 2.0A 12.59V
FAS 022:43 00682

Number

Elapsed

of

Time

Cells

Charge
Current

DEC INC

Start
Enter

Supplied
Capacity

‘>3 Seconds’

Current
Voltage
Battery

‘STORAGE’ Control Lithium Battery

The storage option can be used for charging or discharging a Lithium battery that will
not be used immediately. The program will charge or discharge the battery to any
voltage depending on the voltage of the battery at its initial stage. There are a variety of
different types of Lithium battery with various voltages, 3.75V for Li-ion, 3.85V for Li-Po
and 3.3V for Li-Fe per cell. If the voltage of the battery at its initial stage of charging is
over the voltage level of storage, the program will commence discharge.

The current and the voltage of the battery pack can
be set up to be charged. The current will be used
to charge or discharge the battery to reach the

optimum ‘storage’ voltage.

This screen will show the progress in which the
charging process is in throughout. To stop charging
press the Batt type/Stop key once.

LiPo STORAGE

2.0A 11.1V (3S)

DEC INC
Batt type
Stop

Li3s 2.0A 12.59V
STO 022:43 00682

Number

Elaposed

of

Time

Cells

DEC INC

Start
Enter

Supplied
Capacity

Charge
or Discharge

‘>3 Seconds’

Current
Battery
Voltage

Discharging a Lithium Battery

LiPo FAST CHG

2.0A 11.1V (3S)

DEC INC DEC INC

Batt type
Stop

Li3s 2.0A 12.59V
FAS 022:43 00682

Number
of
Cells

Elapased
Time

Charge
current

Start
Enter

Supplied
Capacity

‘>3 Seconds’

Please note: The value of discharge current on
the left side of screen may not exceed 1C. The
final voltage on the right should not be under the
voltage level that is recommended by the battery
manufacturer. This is to avoid deep discharging.
To start to discharge press the Start/Enter key for
more than 3 seconds. (Discharge current: 0.1-5.0A)

The screen will then show the present state of
discharge. To stop discharging, press the Batt type/
Stop key once.

Current
Battery
Voltage

*Voltage balancing and monitoring during discharge

This process monitors the voltage of individual cells during 'storage-mode' and
'discharge' of a Lithium battery pack. It attempts to normalise the voltages to an equal
level. For this feature, the balance plug of the battery pack should be connected to the
balance port in the charger. This may need an appropriate adaptor board. If the voltage
of any one or more cells varies abnormally during the procedure, the Sigma EQ Hyper
terminates the process with an error message. If this happens, the battery pack contains
the faulty cell, or there is a faulty connection in the cable or plug. You can easily identify
which cell is faulty by the pressing INC> button whilst error message is displayed.

BATTERY VOL ERR
CELL LOW VOL

INC

C1:3.50 C2:3.52
C3:3.48 C4:1.82

INC

If the processor has found that the voltage of one
cell in the Lithium battery pack to be too low.

In this instance, the 4th cell has a fault. In the
case of a connection-break in the cable or plug,
the voltage value may show zero.

C5:3.46 C6:3.50
C7:3.42 C8:3.48

- 16 - - 17 -

Charging NiCd/NiMH Battery

These programs are for charging or discharging NiMH (Nickel-Metal-Hydride) or NiCd
(Nickel-Cadmium) batteries commonly used for R/C model applications. To alter the
value at the display, press the Start/Enter key to make it flash, then the value needs to
be adjusted using the INC> or <DEC keys. The value will be stored by pressing the
Start/Enter key once.

To start the process, press and hold the Start/Enter button for more than 3 seconds.

This program simply charges the battery using

NiMH CHARGE AUTO
CUR LIMIT 5.0A

DEC INC

Batt type
Stop

Start
Enter

‘>3 Seconds’

the current that has been set in 'Auto' mode, the
upper limit of charge current will need to be set to
avoid feeding a high current that may damage the
battery. Some batteries with a small capacity can
have a higher charge current from the processor in
automatic charge mode. Whilst in 'Man' mode, the
battery will be charged to the set limit on the display.
Each mode can be switched by pressing the INC>
and <DEC buttons simultaneously when the current

NiMH 2.0A 7.42V
CHG 022:45 00890

field is flashing.

The screen displays the current state of charging.
To stop this process, press the Batt. Type/Stop key
once. The audible sound should indicate the end of
the process.

Discharging NiCd/NiMH Battery

NiMH DISCHARGE

3.0A 11.5V

DEC INC

Batt type
Stop

NiMH 2.0A 7.42V
DSC 022:45 00890

Start
Enter

DEC INC

‘>3 Seconds’

Set the discharge current on the left hand side of the
screen and the final voltage on the right hand side.
The discharge current ranges from 0.1 - 5.0A and the
final voltage ranges from 0.1 - 25.0V. In order to start
the process, press and hold the Start/Enter key for
more than 3 seconds.

When the screen displays the current state of
discharge, it is possible to alter the discharge current
by pressing the Start/Enter key during the process.
Once the current value has been changed it can be
stored by pressing Start/Enter button again. To stop
discharging, press the Batt.Type/ Stop key once.
The audible sound will indicate the end of the
process.

Charge-Discharge & Discharge-Charge Cycle NiCd/NiMH Battery

NiMH CYCLE
DCHG>CHG 3

DEC INC

Batt type
Stop

NiMH 2.0A 7.42V
D>C 022:45 00890

Number

Elapased

of

Time

Cells

Discharge
Current

DCHG 1 1314mAh
CHG 1 1430mAh

DEC INC

Start

‘>3 Seconds’

Enter

Discharged
Capacity

Set the sequence on the left hand side of the
screen and the number of cycles on the right.
This function can be used to balance, refresh and
break-in a battery. There will be a brief cool-off
period that is already fixed in the 'User setting'
after each charge and discharge process. The
cycling number ranges from 1 - 5.

To stop the process, press the Batt.Type/Stop key
once. The current for the discharge or charge can

Battery

be changed by pressing the Start/Enter key once

Voltage

during the process. The audible sound will indicate
the end of the process.

At the end of the process, the charged and
discharged capacities of the battery are visible at
each cyclic process. By pressing the INC> or <DEC
buttons, the screen will show the result of each
cycle in order.

- 18 - - 19 -

Charging a Pb Battery

Pb CHARGE

4.0A 12.0V (6)

Charge
Current

DEC INC

Start

‘>3 Seconds’

Enter

Battery
Capacity

Charged
Capacity

Batt type
Stop

Pb-6 4.0A 12.59V
CHG 022:43 00682

Battery

Elapsed

Type

Time

Discharging a Pb Battery

Pb DISCHARGE

4.0A 12.0VP

DEC

INCDEC INC

Elapased
Time

Charge
Current

Start
Enter

Charged
Capacity

‘>3 Seconds’

Battery
Capacity

Batt type
Stop

Pb-6 4.0A 7.42V
DSC 022:43 00682

Battery
Type

This program is for charging a Pb (lead-acid)
battery with a nominal voltage from 2 - 24v.
Pb batteries are very different to NiCd or NiMH
batteries. They can only deliver relatively low
current in comparison to their capacity and
similar restrictions apply to charging. The
optimal charge current will be 10% of the
capacity. Pb batteries must not be charged
rapidly. Always follow the instructions supplied
by the manufacturer of battery.

In order to alter the parameter value in the
program, press the Start key and you should see
it flash. Change the value with the INC> or <DEC
keys. The value will be stored by pressing the
Start key once.

Set the discharge current on the left and the
final voltage on the right. The discharge current
ranges from 0.1 to 5.0A. To start the process,
press and hold the Start key for more than 3
seconds.

The screen will display the current state of
the discharge. You can change the discharge
current by pressing the Start key during the
process. Once the current value has been
changed, store it by pressing the Start button
again. To stop discharging, press the Batt type
key once. The audible sound will indicate the
end of the process.

Save Data Program

The Sigma EQ Hyper has data storage and load programs for your convenience.
This feature can store up to 10 different preset battery regimes. They are stored by
number and represent the individual specification of the batteries that you are using
regularly. They can be selected for charging or discharging without setting up the
program again. To set up the parameter value in the program, press the Start/Enter key
until the flashing value is visible and then change the value with the INC> or < DEC keys.

PROGRAM SELECT
SAVE DATA

Start
Enter

SAVE [01] NiMH

14.4V 3000mAh

Voltage

Battery Type
Stop

NiMH CHARGE At*
CUR LIMIT 5.0A

NiMH DISCHARGE*

4.0A 11.0V

DEC INC

NiMH CYCLE *
DCHG>CHG 3

DEC INC

SAVE . . .

Data

Capacity

Number

Start
Enter

DEC INC

INC

INC

INC DEC

DEC INC

DEC INC

Type of
Battery

‘>3 Seconds’

DEC

DEC

The parameter value set up in this screen does
not affect the charge or discharge process. They
only represent the specification of the battery. The
following screens will automatically be displayed
exactly matched to the battery type you set up. The
example shows the battery pack of NiMH, 12 cells
and 3000mAh capacity.

Set up the charge current for manual charge mode
or use the current limit for automatic charge mode.
Each mode can be switched by pressing the
INC> and <DEC buttons at the same time when
the current field is flashing.

Setting up the discharge current and final voltage.

Setting up the sequence of charge and discharge
and the cycling number.

Saving the data.

- 20 - - 21 -

Save Data Program (Continued)

This program calls back the data that was stored in the 'Save Data' program.
To load the data, press the Start/Enter key once until you see a flash. The data number
field will appear. In order to select a number, use the INC> or <DEC keys, then press and
hold the Start/Enter key for more than 3 seconds.

PROGRAM SELECT
LOAD DATA

Start

‘>3 Seconds’

Enter

LOAD [01] NiMH

14.4V 3000mAh

Start

‘>3 Seconds’

Enter

LOAD . . .

Select the data number to be called back.
The data matched with the number will be
displayed.

Loading the data.

Various Information Provided during the Process

You can inquire about various data on the LCD screen during the charging or
discharging process. By pressing the <DEC button, the charger will show the
establishment of the user settings. You can also monitor the voltage of an individual cell
by pressing the INC> button when the individual cell balance plug is linked to the Lithium
battery being processed.

END VOLTAGE

12.6V (3S)

Capacity Cut-Off
ON 5000mAh

Safety Timer
ON 200min

Temp Cut-Off
OFF 80C

Ext. Temp 26C
Int.Temp 30C

IN Power Voltage

12.56V

The final voltage will be reached at the end of the process.

The total capacity that will be reached during charge
regardless of the battery capacity.

The time at which charging will stay regardless of any
other factor.

The temperature at which charging will automatically stay.
Probe use only.

The internal temperature of the charger and the
temperature of battery being charged.
(The external temperature will only be displayed when the
optional temperature probe is being used).

The present voltage of input DC power.

- 22 - - 23 -

Warning and Error Messages

The Sigma EQ Hyper incorporates various functions to protect and monitor the system,
to verify functions and the state of its electronics. In the case of an error, the screen will
display the cause of the error. This is also warned via audible sound.

REVERSE POLARIT

CONNECTION BREAK

SHORT ERR

INPUT VOL ERR

VOL SELECT ERR

BREAK DOWN

BATTERY CHECK
LOW VOLTAGE

BATTERY CHECK
HIGH VOLTAGE

BATTERY VOLTAGE CE
LOW VOL

BATTERY VOLTAG
CELL HIGH VOL

BATTERY VOL ERR
CELL CONNECT

TEMP OVER ERR

The output is connected to a battery with incorrect polarity.

This will be displayed when an interruption is detected in the connection
between the battery and the output. It will also appear when the output
charge lead is voluntarily disconnected during the operation of charge or
discharge.

There was a short circuit at OUTPUT area. Please check the charging
leads.

This will be displayed when the voltage of the DC input power drops
below the lower limit.

The voltage of a Lithium battery pack was selected incorrectly.
Verify the voltage of battery pack carefully.

This happens when there is a malfunction at the charger circuit for any
reason. Please consult your dealer.

The processor has detected that the voltage is lower than you set in the
Lithium program. Please check the cell count of the battery pack.

The processor has detected that the voltage is higher than you set in the
Lithium program. Please check the cell count of the battery pack.

The voltage of one of the cells in the Lithium battery pack is too low.
Please check the voltage of the cells one by one.

The voltage of one of the cells in the Lithium battery pack is too high.
Please check the voltage of the cells one by one.

There is a bad connection at the balance connector. Please check the
connector and cables carefully.

The internal temperature of the unit is too high. Cool down the unit.

CONTROL FAILURE

The processor cannot continue to control the feeding current for some
reason. Please consult your dealer.

Glossary of Terms

Amps (A): The unit of measure for charge or discharge electric current. The program of
the charger will show most of the current in amps (A) on the LCD screen.

Milliamps (mA): The electric current, being amps (A) divided by 1000 and noted as 'mA'.
So 2.0A is the same as 2000mA (2.0)

Capacity, milliamp hours (mAh), and amp-hours (Ah): Charge energy stored by a battery
is called capacity, which is defined as how much current a battery can supply constantly
over one hour of time. Most hobby batteries are rated for capacity in 'mAh' or milliamp
hour. A 650mAh battery can deliver 650mAh of current for one hour (650mA)

Nominal voltage (V): The nominal voltage of the battery pack can be determined as
follows;

•NiCdorNiMH:multiplythetotalnumberofcellsinthepackby1.2.An8-cell 

pack will have a nominal voltage of 9.6 volts.

•Li-Po:multiplythetotalnumberofcellsinthepackby3.7.A3-cellLi-Po 

wired in series will have a nominal voltage of 11.1 volts.

•Li-ion:multiplythetotalnumberofcellsinthepackby3.6.A2-cellLi-ion 

wired in series will have a nominal voltage of 7.2 volts.

•Li-Fe:multiplythetotalnumberofcellsinthepackby3.6.A2-cellLi-ion 

wired in series will have a nominal voltage of 13.2 volts.

If the nominal voltage of the battery is not printed on the battery's label, consult your
battery manufacturer or supplier. Do not guess the rated voltage of a battery.

'C'-rating: Capacity is also referred to as the 'C'-rating. Some battery suppliers
recommend charge and discharge currents based on the battery 'C' rating. A battery’s
'1C' current is the same number as the battery's rated capacity number, but noted in mA
or amps. A 600mAh battery has a 1C current value of 600mA, and a 3C current value of
3200mA (3.2A)

- 24 - - 25 -

Balancing Multi Lithium Battery Packs

You can charge and balance several Lithium batteries at the same time by using
optional 'Twins' adaptors (*). Please note that the battery packs being charged should
have the same capacity and cell-count.

*Please read the instructions that come with these adaptors for maximum safety.

1 cell
2 cell
3 cell
4 cell
5 cell
6 cell

Individual
bal. port

Sigma EQ Hyper

OUTPUT

1 cell
2 cell
3 cell
4 cell
5 cell
6 cell

Individual

Sigma EQ Hyper

bal. port

OUTPUT

B1 3SB2 3S

Multi-adaptor

B1 2S

B2 2S

Multi-adaptor

B3 2S

LiPo 1S

LiPo 2S

LiPo 3S

LiPo 1S

LiPo 2S

LiPo 3S

LiPo 1S

LiPo 2S

LiPo 1S

LiPo 1S

LiPo 1S

LiPo 2S

Maximum Circuit Power Chart

When the voltage of battery is more than 20V, the actual amount of charge current
delivered to the battery will automatically be limited, so as not to exceed the charger's
maximum rated charging power of 200 watts. If the battery is more than 5V, the
discharge current delivered to the battery might be limited by the maximum rated
discharge power of 25 watts. The actual feeding current will be as follows;

Maximum Charge/Discharge Current at 12V DC Input

No. of Cells Nominal Voltage Charge Current (A) D Discharge Current (A)

1 1.2 10.0 5.0

2 2.4 10.0 5.0

3 3.6 10.0 5.0

4 4.8 10.0 5.0

5 6.0 10.0 4.1

6 7.2 10.0 3.4

7 8.4 10.0 2.9

8 9.6 10.0 2.6

NiCd/

NiMH

LiPo

LiFe

Pb

9 10.8 10.0 2.3

10 12.0 10.0 2.0

11 13.2 10.0 1.8

12 14.4 10.0 1.7

13 15.6 10.0 1.6

14 16.8 10.0 1.4

15 18.0 10.0 1.3

16 19.2 10.0 1.3

17 20.4 9.8 1.2

18 21.6 9.2 1.1

1S 3.7 10.0 5.0

2S 7.4 10.0 3.3

3S 11.1 10.0 2.2

4S 14.8 10.0 1.6

5S 18.5 10.0 1.3

6S 22.2 9.0 1.1

1S 3.3 10.0 5.0

2S 6.6 10.0 3.7

3S 9.9 10.0 2.5

4S 13.2 10.0 1.9

5S 16.5 10.0 1.5

6S 19.8 10.0 1.2

N/A 6.0 10.0 4.1

N/A 12.0 10.0 2.0

N/A 24.0 8.3 1.0

- 26 - - 27 -

Specifications

Operating voltage range:...................................................................AC 180-240V 50-60Hz,

............................................................DC 11-18V/16A (Max: 220W)

Circuit power: ...............................................................Max. 200 Watts (charging)

............................................................Max. 25 Watts (discharging)

Charge current range: ...........................................................................................0.1-10.0A

Discharge current range:...........................................................................................0.1-5.0A

Current drain for balancing Li-Po:......................................................................200mAh/cell

NiCd/NiMH battery cell count:..................................................................................1-18 Cells

Lithium battery cell count:........................................................................................1-6 Series

Pb battery voltage:.....................................................................................................2 to 24V

Weight:............................................................................................................................1000g

Dimensions.................................................................................................175 x 165 x 60mm

Warranty and Service

We warrant this product for a period of one year (12 months) from the date of purchase.
This guarantee applies only to such material or operational defects, which are present
at time of purchasing the product. During the period, we will repair or replace without
service charge any product deemed defective due to this cause. You will be required to
present proof of purchase (invoice or receipt).

This warranty does not cover the damage due to wear, overloading, incompetent
handling or using of incorrect accessories.

Warnings and Safety Notes

Do not use Input Voltage AC 180~240V and DC 11-18V/16A simultaneously when
charging or discharging.

Do not charge for 2 or more groups of batteries simultaneously
Both of these incorrect operating methods easily lead to short circuit of the charger.

Electrical equipment marked with the crossed wheelie bin symbol must
not be discarded in the standard household waste; instead it should be
taken to a suitable specialist disposal location or your dealer.

Mikroprozessorgesteuertes Schnelllade-/Entladegerät mit eingebautem

Balancer, USB PC Link und Temperatur Sensor. Ladestrom bis zu 10A,

Entladestrom bis zu 5A, 1-6 Zellen Li-Ion/Li-Fe, 1-18zelliger Ni-Cd/Ni-MH, 2-24V

Intelligentes Balancer Ladegerät

Bleiakku (Pb).

Bedienungsanleitung

Bitte lesen Sie dieses Handbuch vollständig, und sorgfältig durch,
da diese Anleitung eine Vielfalt von Programmierungen und
Sicherheitsinformationen enthält. Die Auswahl von korrekt arbeitenden
Parametern liegt in der Verantwortung des Benutzers. Bewahren Sie
diese Anleitung an einem sicheren Platz auf, und stellen Sie sicher, dass
Sie diese mitgeben, wenn Sie Ihren Sigma EQ Hyper verkaufen.

- 28 - - 29 -

Anleitung

Danke, dass Sie sich für den Pro Peak EQ Hyper entschieden haben. Dieses Schnelllade/
entlade Gerät mit eingebautem Balancer ist mit einem Hochleistungs- Prozessor
und einer spezialisierten Software ausgestattet. Es hält Ihren Akku auf dem höchsten
Leistungsniveau und lädt diesen sicher auf.

Bitte lesen Sie dieses Handbuch vollständig, und sorgfältig durch, da diese Anleitung
eine Vielfalt von Programmierungen und Sicherheitsinformationen enthält. Die Auswahl
von korrekt arbeitenden Parametern liegt in der Verantwortung des Benutzers.

Bewahren Sie diese Anleitung an einem sicheren Platz auf, und stellen Sie sicher, dass
Sie diese mitgeben, wenn Sie Ihren Sigma EQ Hyper verkaufen.

Spezielle Ausstattung

Betriebssoftware

Jedes Programm in dieser Software, ist miteinander Verlinked und kommuniziert
miteinander, um mögliche Fehler auszuschließen. Dies stellt ein Maximum an Sicherheit
dar, einschließlich der Warnung der Eingangsspannung, Verpolungsschutz und
Zellenanzahlwarnung bei Anschluss ans Ladegerät.

High Power und High Performance Stromkreis

Der Sigma EQ Hyper verwendet einen Stromkreislauf, der einen max.
Ausgangsladestrom von 200W hat. Man kann damit einen 18 zelligen NiCd/NiMH Pack,
und 6 Zellen Lithium Pack mit einem maximalen Strom von 10A laden. Weiterhin ist das
Kühlsystem so effizient, dass es diese Leistung halten kann, ohne dass Schwierigkeiten
an Stromkreis, oder dem Bedienprogramm auftreten.

Individueller Zellen Balancer für Lithium Akkus

Der Sigma EQ Hyper verfügt über einen individuellen Zellenbalancer. Sie benötigen
keinen separaten Balancer, wenn Sie Lithium Akkus (Li-Ion/Li-PO/Li-Fe) laden.

Balancieren der individuellen Zellenspannung, während dem Entladen

Der Sigma EQ Hyper kann die einzelnen Zellen während des Entladens überwachen
und balancieren. Ist die Spannung irgendeiner Zelle, während der Prozedur abnorm
unterschiedlich, beendet das Ladegerät den Prozess mit einer Fehlermeldung.

Spezielle Ausstattung (Fortsetzung)

Akzeptiert verschiedene Lithium Akku Typen

Der Sigma EQ Hyper kann drei verschiedene Lithium Akku annehmen – Lilo (Lithium
Ion), LiPo (Lithium Polymer) und LiFe (Lithium Phosphate). Diese haben unterschiedliche
Merkmale durch ihren chemischen Aufbau. Jeder Akku kann von Ihnen im Set Up
einzeln ausgewählt werden. Die technischen Daten entnehmen Sie bitte aus dem
Abschnitt Sicherheitswarnungen.

Lithium Akku ‘Schnellladen/ Fast Charge’ und ‘Lager/Storage’ Modus

Ein Lithium Akku kann für besondere Zwecke geladen werden. ‘Schnell’ Laden reduziert
die Ladezeit des Lithium Akkus, und der ‘Storage’ Modus kontrolliert die Endspannung
des Akkus für eine längere Lagerung.

Maximale Sicherheit

Delta-peak Sensibilität: Dieses automatische Lade-Beendigungsprogramm arbeitet
prinzipiell wie die Delta-peak Spannungserkennung. (NiCd/NiMH)

Daten speichern/laden

Der Sigma EQ Hyper kann max. 10 Datensätze (Memory) für verschiedene Akkus
speichern. Die Daten können mit den Programm Einstellungen im Lader eingerichtet
werden. Diese können zur Ladung und Entladung aufgerufen werden, ohne dass die
Daten neu eingegeben werden müssen.

Zyklisch laden/entladen

Die Anzahl der Zyklen bewegen sich von 1 bis 5 zum Laden > Entladen, oder
Entladen>Laden. Dies dient zum Auffrischen und Balancieren der Akkus.

Analyse am PC mit USB Verbindung (*)

Für den erfahrenen Modellbauer, bietet der Sigma EQ Hyper, für den PC Programme an,
um die Merkmale des Akkus über den USB Port, zu analysieren. Sie können grafische
Kurven für Spannung, Strom, Kapazität und Temperatur darstellen. Es zeigt auch
die individuelle Spannung jeder Zelle im Akku an. Damit Sie diese Funktion benutzen
können, benötigen Sie einen optionalen USB Adapter, und das passende Programm.

(NiCd/NiMH) Auto-Ladestrom Limit

Wenn Sie NiCd oder NiMH mit dem ‘AUTO’ Mode laden, können Sie das obere Limit
des Ladestroms eingeben, um eine Überladung zu verhindern. Dies ist sehr sinnvoll
beim Laden von NiMH Akkus, die geringe Kapazitäten haben, oder nur geringe Ströme
vertragen.

*Separat gekaufte Programme (Cd und USB Link Kabel).

- 30 - - 31 -

Spezielle Ausstattung (Fortsetzung)

Kapazität Limit

Die Ladekapazität berechnet sich immer, indem Ladestrom mit Zeit multipliziert wird.
Wenn die Ladekapazität das programmierte Limit überschreitet, wird der Prozess
automatisch unterbrochen. Das Limit kann, wenn nötig, verändert werden.

Temperatur Limit(**)

Die Akkutemperatur wird, während des Ladens, wegen der chemischen Prozesse im
inneren ansteigen. Wenn Sie eine Temperaturgrenze setzen, wird der Ladeprozess
beim erreichen dieser Grenze beendet.

Zeit Limit

Sie können die max. Ladezeit begrenzen, um den Akku vor Schäden zu bewahren,
die normaler weise nicht erkannt werden.

Anzeige Eingangsspannung

Um den Akku vor Beschädigungen zu schützen, wird die Eingangsspannung immer
angezeigt. Wenn dies unter das untere Limit fällt, wird der Vorgang automatisch
gestoppt.

Automatische Kühlung

Der elektronische Lüfter aktiviert sich automatisch, wenn die Innentemperatur des
Laders steigt.

12V (DC) Abgangsbuchsen (14V)

Es befinden Sie zwei 4mm Buchsen an der linken Seite des Ladegerätes, die eine
14V (DC) Stromquelle für andere Ladegeräte liefern, während Sie die 220V(AC)
Eingangsspannung verwenden (nur). Es kommt nur selten vor, dass Sie die volle
Leistung des 200W Netzteils nutzen. Diese Funktion ermöglicht es Ihnen gleichzeitig,
kleinere 12V (DC) Ladegeräte einzusetzen.

**Bei Verwendung eines Temperatur Sensor.

Außenseite des Ladegerätes

Stromanschluss
(180V~240V)

12V (DC) Eingang
11~18 V (T- Stecker)

4mm 12V (DC)
Anschlussbuchsen aus
dem eingebauten
Netzteil

USB Anschluss

Temperatur
Sensor

Batt Type/Stop
Auswahl Hauptprogramm
Stoppt den Vorgang

DUAL
POWER

BALANCE

CHARGER

DISCHARGER

LiIon/LiPo/LiFe: 1-6 cells NiCd/NiMH: 1-18 cells Pb: 2-24V

Charge Range: 0.1-10A Discharge Range: 0.1-5.0A
Circuit Power: Max.Charging 200W / Discharging 25W

Start

Batt. Type

DEC. INC.

Dec/Inc

Auswahl Unterprogramm

Vorgang anhalten

2 zeilige Anzeige mit

16 Zeichen

Ausgangsladekabel
(4mm Buchse)

Individuelle Zellen
Anschluss Port

Um den Vorgang fortzusetzen

Start/Enter

oder zu starten

Sicherheitswarnungen

Lassen Sie nie den Lader unbeaufsichtigt, wenn dieser mit der Stromversorgung verbunden
ist. Wenn sie eine Störung feststellen, unterbrechen Sie sofort den Ladevorgang, und
beziehen Sie sich auf die Bedienungsanleitung.

Halten Sie den Lader von Staub, Dämpfen, Regen, Hitze, direkte Sonneneinstrahlung und
Vibrationen fern. Nicht fallen lassen!

Der Lader, und der zu ladende Akku (oder entladen) sollte auf einer hitzebeständigen, nicht
brennbaren, und nicht leitfähigen Oberfläche stehen, niemals auf Autositzen, Teppichen,
oder ähnlichem. Halten Sie sich damit von entzündbaren und unsicheren Materialien fern.

Stellen Sie sicher, dass Sie die Anweisung zum Laden oder Entladen des Akkus verstehen.
Ist das Programm nicht richtig eingestellt, kann der Akku beschädigt werden.
Ein Überladen der Lithium Akkus kann zu Feuer oder Explosion führen!!

- 32 - - 33 -

Sicherheitswarnungen Fortsetzung

NiCd/NiMH

Spannungsniveau: 1.2V/Zelle
Empfohlener Schnellladestrom: 1C-2C, abhängig von der Leistung der Zelle
Entlade Schlussabschaltung: 0.85V/Zelle (NiCd), 1.0V/Zelle(NiMH)

Li-ion

Spannungsniveau: 3.6V/Zelle
Maximale Spannung: 4.1V/Zelle
Empfohlener Schnellladestrom: 1C oder weniger
Entlade Schlussabschaltung: 2.5V/Zelle oder höher

Li-Po

Spannungsniveau: 3.7V/Zelle
Maximale Spannung: 4.2V/Zelle
Empfohlener Schnellladestrom: 1C – 3C abhängig je nach Akkutyp
Hersteller.1C wird empfohlen.
Entlade Schlussabschaltung: 3.0V/Zelle oder höher.

Li-Fe

Spannungsniveau : 3.3V/Zelle
Maximale Spannung: 3.6V/Zelle
Empfohlener Schnellladestrom: 3C oder weniger (e.g.A123M1)
Entlade Schlussabschaltung: 2.0V/Zelle oder höher.

Pb (Bleiakku)

Spannungsniveau: 2.0V/Zelle
Maximale Spannung: 2.46V/Zelle
Empfohlener Schnellladestrom: 0.4C oder weniger
Entlade Schlussabschaltung: 1.75V/Zelle oder höher.

Sicherheitswarnungen Fortsetzung

• Um einen unbeabsichtigten Kurzschluss zu vermeiden, stecken Sie immer zuerst
das Ladekabel in das Ladegerät, und dann an den zu ladenden oder entladenden
Akku. Beim Abklemmen bitte in umgekehrte Reihenfolge.

• Nicht mehr als ein Akku zum Laden anschließen. Versuchen Sie NIEMALS folgende
Akkutypen zu laden oder entladen.

• Versuchen Sie NIEMALS folgende Akkutypen zu laden oder entladen.

• Akkupacks die aus verschiedenen Zellen oder verschiedenen Herstellern

zusammengesetzt sind.

• Jeden Akku, der vollgeladen ist, oder nur ein wenig entladen ist.

• Nicht wideraufladbare Batterien.

• Akkus, die eine andere Ladetechnik als NiCd, NiMH, Li-ion, Li-Po, Li-Fe oder Pb

benötigen.

• Jeden fehlerhaften oder defekten Akku.

• Jeden Akku der über einen Integralen Ladekreis oder Schutzkreis verfügt.

• Akkus, die in einem Gerät fest eingebaut, oder verbunden mit anderen

elektrischen Komponenten sind.

• Akkus, die nicht vom Hersteller für den Ladestrom, den das Ladegerät während
des Ladeprozesses liefert, freigegeben sind.

• Stellen Sie bitte sicher, dass folgende Punkte vor dem Ladevorgang überprüft
wurden.

• Wurde das entsprechende Programm für den Akku Typ ausgewählt?

• Wurde der richtige Strom zum Laden und Entladen eingestellt?

• Lithium Akku Pack können parallel und seriell zusammen geschaltet werden.

Haben Sie die Zusammenstellung vor dem Laden überprüft?

• Sind alle Anschlüsse fest und sicher eingesteckt? Gibt es an irgendeinem Punkt im
Stromkreis einen Wackelkontakt?

- 34 - - 35 -

Laden

Eine bestimmte Menge elektrischer Energie, wird dem Akku, während dem
Ladevorgang zugeführt. Die Lademenge wird berechnet, indem man die Ladezeit
multipliziert. Der maximale zulässige Ladestrom variiert je nach Akku Typ oder seiner
Leistung. Diesen können Sie aus den Akku Hersteller Informationen entnehmen.

Schließen Sie den zu ladenden Akku mit dem geeigneten Ladekabel an dem Ausgang
des Ladegerätes an. Das rote Kabel ist positiv (+) und das schwarze ist negativ (-). Der
Lader kann den Unterschied zwischen dem internen Widerstand des Akkus, Kabel und
Stecker Widerstand nicht erkennen. Die erste Voraussetzung, dass das Ladegerät richtig
funktioniert, ist, dass das Ladekabel über einen geeigneten Leitungsquerschnitt verfügt.
Hochwertige Stecker (normalerweise Goldstecker) müssen an beiden Enden angebracht
sein.

Beachten Sie die Herstellerangaben des Akkus im Bezug auf das Ladeverfahren,
und überprüfen Sie den empfohlenen Ladestrom und Ladezeit. Diese ist für Lithium
Akkus besonders wichtig. Die Ladeanweisungen des Herstellers sind genauestens
einzuhalten.

Versuchen Sie nie den Akkupack auseinander zunehmen.

Seien Sie bitte sehr sorgfältig, wenn Sie die Kapazität und Spannung eines
Lithium Akkupacks bestimmen. Es besteht die Möglichkeit von parallel und seriell
zusammengestellten Zellen. Bei parallel geschalteten Zellen, addiert sich die Kapazität
der Zellen, und die Spannung bleibt die gleiche. Ein Spannungsungleichgewicht
kann möglicherweise ein Feuer, oder eine Explosion, während des Ladeprozesses,
verursachen. Wir empfehlen Ihnen nur serielle Lithium Akkupacks zu verwenden.

Entladen

Der typische Zweck von Entladen ist, die verbliebene Kapazität des Akkus zu entsorgen,
oder die Spannung des Akkus auf ein definiertes Level zu bringen. Wenn Sie den Akku
entladen, müssen Sie ebensoviel Sorgfalt walten lassen, wie beim Ladeprozess. Um
zu vermeiden, dass der Akku tiefentladen wird, setzten Sie die Entladeschlußspannung
korrekt. Lithium Akkus sollten nicht unter die minimale Spannung entladen werden, da
dies zu einem rapiden Verlust der Kapazität, oder zum Totalausfall führen kann. Im
Allgemeinen müssen Lithium Akkus nicht entladen werden.

Einige wideraufladbare Akkus haben einen Memory Effekt. Werden diese teilweise
gebraucht und aufgeladen, bevor die ganze Ladung verwendet wurde, ‘erinnern’ Sie
sich daran, dass das nächste Mal nur dieser Teil der Kapazität verwendet wird. Das ist
der ‘Memory Effekt’. NiCD und NiMH Akkus sind vom Memory Effekt betroffen. Diese
bevorzugen vollständige Zyklen. Vollaufgeladen, benutzen Sie den Akku, bis dieser leer
ist. Nie den Akku voll aufladen, während Sie diesen aufbewahren, damit sich dieser
selbstentladen kann. NiMH Akkus haben einen kleineren Memory Effekt als NiCD.

Lithium Zellen ziehen eher partielle, als eine volle Entladung vor. Häufige Entladungen
sollten, wenn möglichst, vermieden werden. Stattdessen laden Sie öfter den Akku, oder
verwenden Sie einen größeren Akku.

Ein neuer NiCd Akkupack wird seine volle Kapazität nicht abgeben, bevor dieser 10
oder mehr Zyklen geladen wurde. Der Zyklusprozess zum Laden und Entladen wird zur
optimierten Kapazität führen.

Diese Sicherheitswarnungen sind sehr wichtig. Bitte befolgen Sie diese Anweisungen
zur maximalen Sicherheit, oder das Ladegerät, und der Akku können schwerwiegend
beschädigt werden. Falsche Handhabung kann einen Brand verursachen, Personen
verletzen, oder Eigentum zerstören.

- 36 - - 37 -

Diagramm

Parameter Einstellungen (Set Up)

Der Sigma EQ Hyper wird mit den Standardeinstellungen arbeiten, wenn dieser das
erste Mal mit einem Akku verbunden ist. Das Display zeigt die folgenden Informationen
der Reihe nach an, und Sie können den Wert des Parameters in jeder Anzeige
verändern. Wenn Sie den Parameterwert in dem Programm ändern möchten, drücken
Sie den Start/Enter Knopf, damit die gewünschte Auswahl aufleuchtet, und Sie den Wert
mit dem INC oder DEC Knopf verändern können. Die Einstellung wird gespeichert, indem
Sie den Start/Enter Knopf erneut drücken.

USER SET
PROGRAM

INC

LiFe
V.Type 3.3v

LiPo/LiIo/LiFe
CHK Time 10 min

INCDEC

NiMH Sensitivity
D.Peak Default

INCDEC

NiCd Sensitivity
D.Peak Default

DEC

INC

Temp. Cut-Off
ON 80C

DEC

INC

DEC

Der Schirm informiert Sie über seine Kennzeichnung

Diese Anzeige zeigt die Spannung eines Lithium Akkus an.
Es gibt drei Arten von Lithium Akkus; LiFe (3.3V), Lilo (3.6V) oder LiPo
(3.7V). Dies ist sehr wichtig, deshalb prüfen Sie den Akku sorgfältig,
und wählen das richtige Programm aus. Wenn Sie einen falschen
Wert/Programm ausgewählt haben, kann der Akku, während des
Ladens explodieren!

Der Sigma EQ Hyper erkennt automatisch die Zellenzahl des

INCINCDEC DEC

Lithium Akkus, am Anfang eines Lade - oder Entladeprozeß, um
falsche Einstellungen des Benutzers zu vermeiden. Tiefentladene
Akkus können falsch erkannt werden. Um diese Art von Fehler
zu verhindern, können Sie das Zeitintervall setzen, um das
Zellenergebnis des Prozessors zu prüfen. Normalerweise genügen
10 min., damit das Zellenergebnis korrekt angezeigt wird. Für Akkus
von größerer Kapazität können Sie den Zeitintervall erweitern, aber

INCDEC

setzten Sie die Zeitdauer zu lang für Akkus mit kleiner Kapazität,
kann der Lade - oder Entladeprozeß innerhalb des Zeitintervalls
mit einem falschen Zellenergebnis beendet werden. Dies kann
zu katastrophalen Resultaten führen! Wenn der Prozessor das
Zellenergebniss, während dem Lade - oder Entladeprozeß, falsch
erkennt, müssen Sie eventuell die Zeit verlängern. Ansonsten raten
wir Ihnen die Standard Einstellungen zu benutzen.

INCDEC

Dies zeigt die Erhaltungsspannung für automatische Beendigung
des Ladevorgangs für NiMH oder NiCd Akku an. Der effektivste
Wert bewegt sich von 5 bis 20mV pro Zelle. Ist die Spannung
höher eingestellt, besteht die Gefahr den Akku zu überladen, ist
sie zu niedrig eingestellt, besteht die Möglichkeit des vorzeitigen

INCDEC

Ladeschlusses. Bitte beziehen Sie sich auf die technischen Daten des
Akkus. (NiCd : 12mV, NiMH : 7mV).

Ein zusätzliches, optionales Merkmal ist der Temperatursensor,
der im Kontakt mit der Oberfläche des Akkus ist. Die Temperatur
Abschaltung kann ein- oder ausgeschaltet werden. Wenn diese
Einstellung eingeschaltet ist, müssen Sie die maximale Temperatur

INC

einstellen. Sobald der Akku, beim Laden, diese Temperatur erreicht
hat, wird dieser Prozess unterbrochen, um den Akku zu schützen.

- 38 - - 39 -

Parameter Einstellungen (Set Up Forsetzung)

DEC

INC

Waste time
CHG/DCHG 5min

INC

DEC DEC

DEC

INC

NiMH/NiCd/Pb
Trickle 100mA

INC DEC

DEC

Ein Akku kann beim laufenden Zyklusprozess, beim Laden
oder Entladen warm werden. Das Programm kann eine
Verzögerungszeit einlegen, damit der Akku nach jedem Lade

- oder Entladeprozeß auskühlen kann, bevor der nächste

INC

Prozess beginnt. Der Wert bewegt sich von 1 bis 60 min.

Der Erhaltungsladungs- Mode kann ein – oder ausgeschaltet
werden. Wenn dieser eingeschaltet ist, wird das Ladegerät
automatisch den Erhaltungsladestrom liefern, um die volle
Leistung zu erhalten, ohne dabei den Akku zu überhitzen,
nachdem die Schnellladung beendet ist.

INC

Safety timer
ON 120min

DEC INC DEC INC

DEC INC

Capacity Cut-Off
ON 5000mAh

INC

DEC

Key Beep ON
Buzzer ON

DEC INC

Input power low
Cut-off 10.0V

DEC INC

Back-Light
100%

DEC INC

DEC INC

DEC INC

DEC INC

DEC INC

Wenn Sie den Ladevorgang beginnen, startet zur gleichen
Zeit, automatisch der integrierte Sicherheitstimer. Dieser
wurde so programmiert, damit der Akku nicht überladen wird,
wenn es sich erweist, dass er fehlerhaft ist, oder es den Akku
nicht als voll erkennen kann. Der Wert für den Sicherheitstimer
ist großzügig genug, um den Akku voll aufzuladen.

Dieses Programm stellt die maximale Ladekapazität ein,
die an den Akku, während des Ladens geliefert wird.
Wird die Delta-peak Spannung nicht gefunden, oder der
Sicherheitstimer versagt grundlos, wird der Vorgang bei dem
ausgewählten Kapazitätswert automatisch gestoppt.

Jede Aktivität an den Tasten wird mit einem Piepston
bestätigt. Durch Piepstöne, oder Melodien werden zu
verschiedenen Zeiten die Wechsel der verschiedenen
Modes angezeigt. Diese hörbaren Klänge können an - oder
ausgeschaltet werden.

Dieses Programm zeigt die Eingangsspannung an. Fällt die
Spannung unterhalb des Wertes den Sie eingestellt haben,
wird der Vorgang unterbrochen, um Ihre angeschlossene
Stromversorgung zu schützen.

Die Helligkeit des LCD Bildschirms kann während dem Laden
eingestellt werden.

Lithium Akku (LiLo/LiPo/LiFe) Programm

Diese Programme sind nur zum Laden oder Entladen für Lithium Akkus mit einer
nominellen Spannung von 3.3V, 3.6V und 3.7V pro Zelle geeignet. Diese Akkus
benötigen eine andere Ladetechnik, abhängig von der konstanten Spannung (CV),
und dem konstanten Strom (CC). Der Ladestrom ist abhängig von der Kapazität, und
Leistung des Akkus. Die Endspannung des Ladeprozesses ist auch sehr wichtig, es sollte
mit der genauen, maximalen Spannung des Akkutyps beim Laden übereinstimmen.
Dies ist 4.2V für LiPo, 4.1V für Lilo, und 3.6 V für LiFe. Der Ladestrom, und die nominelle
Spannung, im Verhältnis zur Zellenzahl, muss das Ladeprogramm richtig, für den
zu ladenden Akku, eingestellt sein. Wenn Sie die Parameterwerte in dem Programm
ändern wollen, dann drücken Sie den Start/Enter Knopf, dass der Wert leuchtet, und
wechseln dann den Wert mit dem INC oder DEC Knopf. Der Wert wird gespeichert,
indem Sie einmal mehr den Start/Enter Knopf drücken.

Lithium Akkus laden

LiPo BALANCE

2.0A 11.1V(3S)

DEC INC DEC INC

Akku Typ
Stop

Anzahl
der
Zellen

Start

‘>3 Sekunden’

Enter

R: 3SER S:3SER
CONFIRM (ENTER)

Start
Enter

Li3s 1.2A 12.59V
BAL 022:43 00682

Ladezeit

Akkuspannung

Ladestrom

Geladene
Kapazität

Um den Akku Typ festzustellen, den Sie verwenden,
wird diese Information auf dem Bildschirm erscheinen.
Auf der linken Seite in der ersten Zeile wird der
Akkutyp angezeigt, den Sie beim Set Up ausgewählt
haben. Der Wert auf der linken Seite in der zweiten
Zeile zeigt den Ladestrom an, und auf der rechten
Seite in der zweiten Zeile wird die Spannung des
Akkupacks angezeigt. Nachdem Sie Strom und
Spannung eingegeben haben, drücken Sie den Start/
Enter Knopf, und halten diesen für 3 Sekunden, um
den Vorgang zu starten. (Ladestrom: 0.1~10.0A,
Spannung: für 1-6 Zellen).

Dies zeigt die Anzahl der von Ihnen eingegebenen
Zellen an, und die der Prozessor gefunden hat. ‘R:’
zeigt die Anzahl der Zellen an, die das Ladegerät
gefunden hat, und ‘S:’ zeigt die Anzahl der Zellen
an, die Sie vorher ausgewählt haben. Sind beide
Nummern gleich, können Sie mit dem Ladevorgang
beginnen, indem Sie den Start/Enter Knopf drücken.
Wenn nicht, dann drücken Sie den Batt Type Knopf,
um zu der vorherigen Anzeige zurückzukehren. Dann
überprüfen Sie genau die Anzahl der Zellen Ihres
Akkupacks. Dann fangen Sie nochmals an zu laden.

Die Anzeige zeigt den gegenwärtigen Status, des
Ladevorgangs an. Um den Ladevorgang zu stoppen,
drücken Sie einmal den Batt Type Knopf.

- 40 - - 41 -

Lithium Akkus im Balancer Modus laden

Dies ist zum Balancieren der Spannung der einzelnen Lithium Zellen, des zu ladenden Akkus. Um dies
zu tun, sollte der Akku, der aufgeladen wird, einen individuellen Zellen Kabel/Stecker haben. Dieser
wird normalerweise als „Balancerstecker“ bezeichnet, und es gibt verschiedene Arten. Der Balancer
Stecker sollte an dem entsprechenden Anschluss auf der rechten Seite des Ladegerätes eingesteckt
werden. In der Regel wird dies mit einem kurzen Kabel und einer geeigneten Adapterplatine an ihren
Akku Pack angeschlossen. Es gibt vier Arten: TP, XH, EH und PQ. Eine Adapterplatine und Kabel für ‘TP’
Stecker, liegen bei, und andere sind optional erhältlich. Die Standardeingänge sind ‘XH’. Sie müssen
auch den Akkustecker (Hauptstromkabel) in die Ausgangsbuchsen des Ladegerätes stecken. In
diesem Modus, wird der Ladevorgang, anders als der gewöhnliche Ladevorgang sein. Der interne
Prozessor wird die Spannung jeder Zelle in dem Akkupack anzeigen, und kontrolliert den Ladestrom
der zu jeder Zelle kommt. Dies wird die Spannung aller Zellen in diesem Pack angleichen, und hilft
dabei, dass keine Zelle tiefentladen wird.

Lithium Akkus im Balancer Modus laden (Fortsetzung)

Auf der linken Seite in der zweiten Zeile wird der Ladestrom

LiPo BALANCE

2.0A 11.1V(3S)

DEC INC
Akku Typ
Stop

R:3SER S:3SER
CONFIRM (ENTER)

Li3s 1.2A 12.59V
BAL 022:43 00682

Anzahl

Ladezeit

der
Zellen

Start
Enter

Ladestrom

Akkuspannung

DEC INC

‘>3 Sekunden’

Start
Enter

angezeigt. Auf der rechten Seite in der zweiten Zeile wird die
Nominelle Spannung angezeigt. Nachdem Sie Strom und
Spannung eingegeben haben, drücken Sie den Start Knopf,
und halten diesen für 3 Sekunden, um den Vorgang zu
starten. (Ladestrom: 0.1~10.A, Spannung: für 1-6 Zellen).

‘R’ zeigt die Anzahl der eingegebenen Zellen an, und
die, die der Prozessor gefunden hat. ‘R:’ repräsentiert die
Zellenanzahl, die von Ihnen im vorherigen Bild gefunden
wurden. Sind beide Nummern gleich, können Sie mit dem
Ladevorgang beginnen.

Wenn nicht, dann drücken Sie den Batt.Type Knopf, um zu
der vorherigen Anzeige zurückzukehren. Dann überprüfen Sie
genau die Eingabe der Zellenanzahl Ihres Akkupacks.

Die Anzeige gibt Ihnen während des Ladeprozesses die

Geladene

aktuelle Situation an. Um den Ladevorgang zu beenden,

Kapazität

drücken Sie einmal den „Batt Type“ Knopf.

Individuelles Zellen Anschluss Diagramm (8 polige Pin Belegung)

Lithium Akkus “Schnell” laden

Normalerweise wird der Ladestrom kleiner, wenn der Ladevorgang des Lithium Akkus
kurz vor dem Ende ist. Um den Ladevorgang schneller zu beenden, schaltet dieses
Programm bestimmte CV Vorgänge aus. Tatsächlich wird der Ladestrom bis zu 20% des
Anfangswerts gehen, um den Ladevorgang zu beenden. Normalerweise würde dieser
bei 10%, während des CV Vorgangs liegen. Die Ladekapazität ist vielleicht ein bisschen
geringer, als beim normalen laden, aber dadurch wird der Ladeprozess verkürzt.

Sie können den Ladestrom und die Spannung,
des zu ladenden Akkus einstellen. Wenn Sie den
Start/Enter Knopf drücken, wird die Spannung auf
dem Display angezeigt. Wenn Sie die Spannung
und den Strom bestätigen, drücken Sie wieder den
Start/Enter Knopf, um den Ladevorgang zu starten.

Dies zeigt den gegenwärtigen Zustand des
“SCHNELL” Ladens an. Um den Ladevorgang zu
jeder Zeit zu stoppen, drücken Sie einmal den Batt
Type/Stop Knopf.

Anzahl
der
Zellen

LiPo FAST CHG

2.0A 11.1V (3S)

DEC INC

Akku typ
Stop

Li3s 2.0A 12.59V
FAS 022:43 00682

Abgelaufene
Zeit

Ladestrom

DEC INC

Start
Enter

gelieferte
Kapazität

‘>3 Sekunden’

Strom
Akku
Spannung

‘Lagerung’ von Lithium Akkus

Dies ist zum Laden, oder entladen von Lithium Akkus, die vorübergehend nicht
benutzt werden. Das Programm entscheidet, ob es den Akku, bis zu einer bestimmten
Spannung lädt oder entlädt, abhängig von der Spannung des Akkus, beim Anschluss
an den Lader. Diese sind unterschiedlich für jeden Akku Typ.3.75V für Lilo, 3.85V für LiPo
und 3.3V für LiFe pro Zelle. Sollte die Spannung des Akkus beim Anschluss über dem
Spannungslevel zur Lagerung liegen, wird das Programm mit dem Entladen beginnen.

Sie können den Strom und Spannung, des zu
ladenden Akkus einstellen. Der Strom wird zum
Laden oder Entladen des Akkus benutzt, um das
erforderliche Spannungsnieveau zur “Lagerung”
zu erreichen.

Dieses Display zeigt den gegenwärtigen Zustand
des Ladevorgangs an. Um dies anzuhalten, drücken
Sie einmal den Batt Type/Stop

Anzahl
der
Zellen

DEC INC

Abgelaufene
Zeit

LiPo STORAGE

2.0A 11.1V (3S)

DEC INC
Akku Typ
Stop

Li3s 2.0A 12.59V
STO 022:43 00682

Start
Enter

gelieferte
Kapazität

Laden
oder Entladen

‘>3 Sekunden’

Strom
Akku
Spannung

- 42 - - 43 -

Lithium Akkus entladen

LiPo FAST CHG

2.0A 11.1V (3S)

DEC INC DEC INC

Akku typ
Stop

Start

‘>3 Sekunden’

Enter

Bitte beachten: Auf der linken Seite des Displays wird
der Wert des Entladestrom angezeigt. Dieser darf
nicht mehr als 1C betragen. Der Wert auf der rechten
Seite zeigt die Endspannung an, und sollte nicht
unter die vom Akkuhersteller empfohlene Spannung
fallen. Dies dient dazu um eine Tiefentladung zu
vermeiden. Um den Prozess zu starten, drücken
und halten Sie den Start/Enter Knopf für mehr als 3

Li3s 2.0A 12.59V
FAS 022:43 00682

Anzahl
der
Zellen

Abgelaufene
Zeit

Ladestrom

gelieferte
Kapazität

Sekunden. (Entladestrom: 0.1-5.0A)

Das Display zeigt den aktuellen Status der Entladung
an. Um das Entladen zu stoppen, drücken Sie einmal

Strom

den Batt Type/Stop Knopf.

Akku
Spannung

* Spannung balancieren und Entladen überwachen

Dieser Prozess überwacht die Spannung der einzelnen Zellen während dem
„Lagerungs- Modus“ und „Entladen“ eines Akku Packs. Dieser versucht die Spannung
auf ein gleiches Niveau zu bringen. Für diese Funktion sollte der Balancerstecker
des Akkus in den Balanceranschluss des Laders gesteckt sein. Es wird vielleicht eine
Adapterplatine benötigt. Wenn die Spannung einer oder mehreren Zellen, während
dem Laden abnorm variiert, beendet der Sigma EQ Hyper den Prozess mit einer
Fehlermeldung. Wenn dies geschieht, enthält der Akku fehlerhafte Zellen, oder ein
Kabel, oder Stecker wurde nicht richtig eingesteckt. Sie können in der Fehlermeldung
erkennen, welche Zelle defekt ist, indem Sie den INC> Knopf drücken.

BATTERY VOL ERR
CELL LOW VOL

INC

Wenn der Prozessor festgestellt hat, dass die
Spannung einer Zelle im Lithium Akku zu niedrig ist.

In diesem Fall hat die 4. Zelle einen Fehler. Im

C1:3.50 C2:3.52
C3:3.48 C4:1.82

INC

Falle eines Kabel – oder Steckerbruchs, kann der
Spannungswert auf Null fallen.

C5:3.46 C6:3.50
C7:3.42 C8:3.48

NiCd/NiMH Akkus laden

Diese Programme sind nur zum Laden oder Entladen für NiMH (Nickel-Metall Hydride)
oder NiCd (Nickel-Cadmium) Akkus, im Allgemeinen für die Anwendung in R/C
Modellen. Um den Wert in der Anzeige zu ändern, drücken Sie den Start/Enter Knopf,
bis der Wert aufleuchtet, dann ändern Sie den Wert mit dem INC oder DEC Knopf. Der
Wert wird gespeichert, indem Sie einmal mehr den Start/Enter Knopf drücken.

Um den Vorgang zu starten, drücken und halten Sie den Start/Enter Knopf für mehr als
3 Sekunden.

NiMH CHARGE AUTO
CUR LIMIT 5.0A

Dieses Programm läd den Akku mit dem Strom, den
Sie eingestellt haben. Im ‘Aut’ Modus, müssen Sie
das obere Limit des Ladestroms einstellen, damit Sie
den Akku nicht mit zu hohen Strömen laden, und ihn
dadurch vor Beschädigungen schützen. Da einige
Akkus einen niedrigen Ladestrom, und eine geringe
Kapazität haben, könnte dies zu einem höheren
Ladestrom im automatischen Lademodus durch den

Akku typ
Stop

DEC INC

Start

‘>3 Sekunden’

Enter

Prozessor führen. Im ‘Man’ Modus wird der Akku mit
dem Ladestrom, den Sie auf dem Display eingestellt
haben geladen. Jeder Modus kann gewechselt
werden, indem Sie den INC oder DEC Knopf
gleichzeitig drücken, wenn das dementsprechende
Feld aufleuchtet.

NiMH 2.0A 7.42V
CHG 022:45 00890

Das Display zeigt den aktuellen Status der Ladung
an. Um den Prozess zu stoppen drücken Sie einmal
den Batt Type/Stop Knopf. Die Melodie zeigt das
Ende des Prozesses an.

NiCd/NiMH Akkus entladen

NiMH DISCHARGE

3.0A 11.5V

DEC INC

Akku typ
Stop

NiMH 2.0A 7.42V
DSC 022:45 00890

DEC

Start
Enter

INC

‘>3 Sekunden’

Stellen Sie den Entladestrom auf der linken, und die
Endspannung auf der rechten Seite ein. Der Entladestrom
bewegt sich von 0.1 bis 1.0A, und die Endspannung
bewegt sich von 0.1 bis 25.0V. Um den Prozess zu
starten, drücken und halten Sie den Start/Enter Knopf für
mehr als 3 Sekunden.

Das Display zeigt den aktuellen Status der Entladung an.
Sie können den Entladestrom verändern, indem Sie den
Start/Enter Knopf, während des Vorganges drücken.
Nachdem Sie den aktuellen Wert verändert haben, wird
dieser gespeichert, indem Sie den Start/Enter Knopf
wieder drücken. Um das Entladen zu stoppen, drücken
Sie einmal den Batt Type/Stop Knopf. Die Melodie zeigt
das Ende des Prozesses an.

- 44 - - 45 -

Lade- /Entlade & Entlade- /Ladezyklen von NiMH/NiCd Akkus

NiMH CYCLE
DCHG>CHG 3

DEC INC

Akku Typ
Stop

DEC INC

Start
Enter

‘>3 Sekunden’

Stellen Sie die Sequenz auf der linken Seite des
Displays und die Anzahl der Zyklen auf der rechten
Seite des Displays ein. Diese Funktion kann für
balancieren, wiederauffrischen oder zum vollem
Aktivieren eines Akkus verwendet werden. Es gibt
eine Abkühlperiode die schon in den ‘User setting’
eingestellt ist, die sich nach jedem Lade- und
Entladeprozeß aktiviert. Die Zyklenanzahl kann von
1 – 5 eingestellt werden.

NiMH 2.0A 7.42V
D>C 022:45 00890

Anzahl
der
Zellen

Abgelaufene
Zeit

Entladestrom

DCHG 1 1314mAh
CHG 1 1430mAh

Entladene
Kapazität

Akku
Sapnnung

Um den Prozess zu stoppen drücken Sie den
„Batt.Type/Stop“ Knopf einmal. Der Lade- und
Entladestrom kann durch einmaliges drücken des
“Start/Enter” Knopfes während des Prozesses
geändert werden. Das Ende des Prozesses wird
durch eine hörbare Klangfolge angezeigt.

Die Entlade- oder Ladekapazitäten werden nach
Ende der Zyklen zu jedem Zyklus angezeigt.

Durch drücken der INC> oder <DEC Knöpfe wird
das Ergebnis zu jedem Zyklus auf dem Display
angezeigt.

Blei Akkus laden

Dieses Programm ist nur zum Laden oder Entladen für Blei Akkus mit einer nominellen
Spannung von 2 bis 24V. Blei Akkus unterscheiden sich von NiCd oder NiMH Akkus.
Sie können nur einen relativ geringen Strom gegenüber ihrer Kapazität abgeben, und
müssen daher auch dementsprechend geladen werden. Der optimale Ladestrom ist
daher 10% der Kapazität. Blei Akkus müssen nicht schnell geladen werden. Folgen Sie
daher den Anweisungen des Akkuherstellers.

Wenn Sie den Parameterwert einstellen wollen, drücken Sie den Start/Enter Knopf, dass
der Wert aufleuchtet, und stellen dann den Strom mit dem INC oder DEC Knopf ein. Der
Wert wird gespeichert, indem Sie noch einmal den Start/Enter Knopf drücken.

Blei Akkus laden (Fortsetzung)

Pb CHARGE

4.0A 12.0V (6)

DEC INC

Akku Typ
Stop

Pb-6 4.0A 12.59V
CHG 022:43 00682

Akku
Typ

Abgelaufene
Zeit

Ladestrom

Start

‘>3 Sekunden’

Enter

Akku
Kapazität

Blei Akkus entladen

Pb DISCHARGE

4.0A 12.0VP

DEC INC

Akku Typ
Stop

Pb-6 4.0A 7.42V
DSC 022:43 00682

Akku
Typ

Abgelaufene
Zeit

Start
Enter

Ladestrom

DEC INC

‘>3 Sekunden’

Akku
Kapazität

Geladene
Kapazität

Geladene
Kapazität

Stellen Sie den Ladestrom auf der linken, und die
nominelle Spannung des Akkus auf der rechten
Seite, ein. Der Ladestrom bewegt sich von 0.1
bis 10.0A, und die Spannung sollte mit der des
zu ladenden Akkus identisch sein. Beginnen Sie
mit dem Ladeprozess, indem Sie den Start/Enter
Knopf für mehr als 3 Sekunden drücken,
und halten.

Das Display zeigt den aktuellen Status der
Ladung an. Um den Prozess zu stoppen drücken
Sie einmal den Batt Type Knopf. Die Melodie
zeigt das Ende des Prozesses an.

Stellen Sie den Entladestrom auf der linken, und
die Endspannung auf der rechten Seite ein. Der
Entladestrom bewegt sich von 0.1 bis 5.0A. Um
den Prozess zu starten, drücken und halten Sie
den Start/Enter Knopf für mehr als 3 Sekunden.

Das Display zeigt den aktuellen Status der
Entladung an. Sie können den Entladestrom
verändern, indem Sie den Start Knopf, während
des Vorganges drücken. Nachdem Sie den
aktuellen Wert verändert haben, wird dieser
gespeichert, indem Sie den Start Knopf wieder
drücken. Um das Entladen zu stoppen, drücken
Sie einmal den Batt Type Knopf. Die Melodie
zeigt das Ende des Prozesses an.

- 46 - - 47 -

Sicherungsprogramm für Daten

Der SIGMA EQ Hyper verfügt für Sie über einen Datenspeicher und Ladeprogramm.
Dieses bietet Ihnen bis zu 10 Akku Voreinstellungen, individuell nummeriesch
abzuspeichern. Diese können für Ladung und Entladung aufgerufen werden, ohne die
Daten wieder neu eingeben zu müssen. Wenn Sie die Parameter einstellen wollen,
drücken Sie den Start/Enter Knopf, dass der Wert aufleuchtet, und stellen dann den Wert
mit dem INC oder DEC Knopf ein.

PROGRAM SELECT
SAVE DATA

SAVE [01] NiMH

14.4V 3000mAh

Sapnnung

Data

Anzahl
Akku Typ
Stop

NiMH CHARGE At*
CUR LIMIT 5.0A

INC

NiMH DISCHARGE*

4.0A 11.0V

DEC INC

INC

NiMH CYCLE *
DCHG>CHG 3

DEC INC

INC DEC

SAVE . . .

Start
Enter

Kapazität

Start
Enter

DEC INC

DEC

DEC INC

DEC

DEC INC

Akku
Typ

‘>3 Sekunden’

Die Einstellwerte in dieser Anzeige, beeinflussen
nicht den Lade - oder Entladeprozeß. Sie zeigen
lediglich die Daten des Akkus an. Die folgenden
Anzeigen zeigen automatisch Ihre Einstellungen zu
dem passenden Akku, die Sie eingestellt haben,
an. Das Beispiel zeigt einen NiMH Akku mit 12
Zellen und 3000mAh Kapazität.

Einstellung des Ladestroms im manuellen
Lademodus, oder das Limit des Stroms im
automatischen Lademodus. Jeder Mode kann
gewechselt werden, indem Sie den INC und
DEC Knopf zur gleichen Zeit drücken, wenn das
dementsprechende Feld aufleuchtet.

Einstellungen des Entladestrom und der
Schlussspannung.

Einstellungen der Sequenz von laden oder
entladen, und die Anzahl der Zyklen.

Daten Sicherung.

Sicherungsprogramm für Daten (Fortsetzung)

Dieses Programm wählt die Daten aus, die beim “Sicherungsprogramm für Daten”
gespeichert wurden.

Um die Daten zu laden, drücken Sie einmal den Start/Enter Knopf, damit die
Nummernanzeige aufleuchtet, und wählen die Nummer mit dem INC oder DEC Knopf,
und drücken den Start/Enter Knopf für mehr als 3 sek.

PROGRAM SELECT
LOAD DATA

Start
Enter

LOAD [01] NiMH

14.4V 3000mAh

Start
Enter

LOAD . . .

Wählen des nummerierten Datenspeichers.
Die passenden Daten werden zeitgleich angezeigt.

‘>3 Sekunden’

Daten laden.

‘>3 Sekunden’

- 48 - - 49 -

Verfügbare Informationen, während des Betriebes

Sie können verschiedene Informationen auf der LCD Anzeige, während dem Laden oder
Entladen, abrufen. Wenn Sie den DEC Knopf drücken, zeigt der Lader die eingegebenen
Daten an. Darüber hinaus können Sie die Spannung der einzelnen Zellen, während
dem Balancieren anzeigen, indem Sie den INC Knopf drücken. Dazu muss aber das
Balancerkabel angeschlossen sein.

END VOLTAGE

12.6V (3S)

Capacity Cut-Off
ON 5000mAh

Safety Timer
ON 200min

Temp Cut-Off
OFF 80C

Ext. Temp 26C
Int.Temp 30C

IN Power Voltage

12.56V

Die Schlussspannung wird am Ende des Prozesses
erreicht.

Die Gesamtkapazität, die während dem Laden erreicht
wird, unabhängig von der Akku Kapazität.

Der Zeitpunkt des Ladens, unabhängig von anderen
Faktoren.

Die Temeratur bei der der Ladevorgang abschaltet.
Nur Beispiel!

Die Innentemperatur des Laders und die Temperatur des
zu ladenden Akkus. (Die externe Temperatur wird nur
angezeigt, wenn Sie einen Thermofühler verwenden.)

Die aktuelle Eingangsspannung.

Warnungen und Fehlermeldungen

Der SIGMA EQ Hyper beinhaltet verschiedene Funktionen zum Schutz - und zur Überwachung, und
überprüft die Funktionen der Elektronik. Wenn ein Fehler auftritt, zeigt das Display die Ursache für den
Fehler selbstständig zusammen mit einer Melodie an.

REVERSE POLARIT

CONNECTION BREAK

SHORT ERR

INPUT VOL ERR

VOL SELECT ERR

BREAK DOWN

BATTERY CHECK
LOW VOLTAGE

BATTERY CHECK
HIGH VOLTAGE

BATTERY VOLTAGE CE
LOW VOL

BATTERY VOLTAG
CELL HIGH VOL

BATTERY VOL ERR
CELL CONNECT

TEMP OVER ERR

Der Ausgang ist mit der falschen Polarität des Akkus verbunden

Dies wird angezeigt, wenn eine Unterbrechung zwischen dem Akku
und dem Ausgang, oder das Ladekabel wird während dem Laden oder
Entladen getrennt.

Es gab einen Kurzschluss am AUSGANG. Bitte überprüfen Sie die
Ladekabel.

Dies wird angezeigt, wenn die Eingangsspannung ist unter das Limit
gefallen.

Die Spannung eines Lithium Akkus wurde falsch ausgewählt. Überprüfen
Sie sorgfältig die Spannung des Akkupacks.

Dies passiert, wenn es eine Funktionsstörung im Lader gibt. Bitte
kontaktieren Sie Ihren Händler.

Der Prozessor bemerkt, dass die Spannung niedriger ist, als Sie diese
für das Lithium Programm eingestellt haben. Bitte überprüfen Sie die
Zellenzahl des Akkus.

Der Prozessor bemerkt, dass die Spannung niedriger ist, als Sie dies
für das Lithium Programm eingestellt haben. Bitte überprüfen Sie die
Zellenzahl des Akkus.

Die Spannung einer Zelle im Lithium Akku ist zu niedrig. Bitte überprüfen
Sie die Spannung jeder einzelnen Zelle.

Die Spannung einer Zelle im Lithium Akku ist zu hoch. Bitte überprüfen Sie
die Spannung jeder einzelnen Zelle

Es gibt eine schlechte Verbindung zum Balancerstecker. Bitte überprüfen
Sie sorgfältig die Stecker und Kabel.

Die Innentemperatur des Laders ist zu hoch. Den Lader abkühlen lassen.

CONTROL FAILURE

Der Prozess kann nicht die Zufuhr des Stromes überprüfen. Bitte
kontaktieren Sie Ihren Händler.

- 50 - - 51 -

Bezeichnung

Ampere (A): Die Einheit für Lade- und Entladestrom. Das Programm des Ladegerätes
wird den größten Teil des Stromes in Ampere (A) auf dem Display anzeigen.

Milliampere (mA): Der Strom, Ampere(A) werden durch 1000 dividiert, das ist dann ein
„mA“. Deshalb sind 2.0A dasselbe wie 2000mA (2.0).

Kapazität, Milliampere Stunden (mAh) und Amperestunden (Ah): Die Ladeenergie eines
Akkus bezeichnet man als Kapazität. Dies definiert, wie viel Strom ein Akku konstant in
einer Stunde liefern kann. Die meisten Hobby Akkus verwenden für die Kapazität „mAh“
oder Milliampere Stunden. Ein 650mAh Akku kann ein Strom von 650mAh für eine
Stunde liefern (650mA).

Nominelle Spannung (V): Die nominelle Spannung des Akkus wird wie folgt bestimmt:

• Ni-Cd oder NiMH: Multiplizieren Sie die Anzahl Zellen im Pack mit 1.2. Ein 8zelliger
Akku hat eine nominelle Spannung von 9.6 Volt.

• Li-Po: Multiplizieren Sie die Anzahl Zellen im Pack mit 3.7. Ein 3zelliger, serieller
LiPo Akku hat eine nominelle Spannung von 11.1 V.

• Li-Ion: Multiplizieren Sie die Anzahl Zellen im Pack mit 3.6. Ein 2zelliger, serieller
LiPo Akku hat eine nominelle Spannung von 7.2V.

• Li-Fe: Multiplizieren Sie die Anzahl Zellen im Pack mit 3.3. Ein 2zelliger, serieller
LiPo Akku hat eine nominelle Spannung von 6.6V.

Ist die nominelle Spannung nicht auf dem Akku aufgedruckt, kontaktieren Sie Ihren Akku
Hersteller oder Ihren Modellbauhändler. Versuchen Sie nicht die Spannung des Akkus
zu erraten.

„C-Wert“: Die Kapazität bezeichnet man auch als „C –Wert“. Die Angaben einiger Akku
Hersteller verwenden die „C“ Rate als Basis für die Lade – und Entladeströme des Akkus.
Ein Akku mit '1C' hat die gleiche Rate, wie der Akku Kapazitätswert, aber achten Sie auf
mAh oder „Amps“. Ein 600mAh Akku hat eine 1C Rate von 600mA, und eine 3C Rate von
1800mA (1,8A)

Balancieren von mehreren Lithium Akku Packs

Sie können mehrere Lithium Akkus zur gleichen Zeit laden und balancieren, indem Sie
einen optionalen Doppeladapter (*) verwenden. Bitte beachten Sie, dass die Akku Packs,
die geladen werden, die gleiche Kapazität und Zellenzahl haben.

(*) Bitte lesen Sie zur Ihrer Sicherheit, die Anleitung, die bei den Adaptern beiliegt.

1 cell
2 cell
3 cell
4 cell
5 cell
6 cell

Individual
bal. port

Sigma EQ Hyper

OUTPUT

1 cell
2 cell
3 cell
4 cell
5 cell
6 cell

Individual

Sigma EQ Hyper

bal. port

OUTPUT

LiPo 1S

B1 3SB2 3S

LiPo 2S

LiPo 3S

LiPo 1S

LiPo 2S

Multi-adaptor

LiPo 3S

LiPo 1S

B1 2S

B2 2S

Multi-adaptor

B3 2S

LiPo 2S

LiPo 1S

LiPo 1S

LiPo 1S

LiPo 2S

- 52 - - 53 -

Maximale Strombegrenzung

Wenn die Spannung des Akkus über 20V beträgt, wird der Ladestrom vom Ladegerät
zum Akku automatisch begrenzt, damit der maximale Ladestrom nicht die 200Watt
Ausgangsleistung überschreitet. Wenn der Akku mehr als 5V hat wird die Entladestrom
auf maximal 25Watt begrenzt. Die aktuellen Ströme sind wie folgt:

Maximaler Lade/Entladestrom bei 12V Spannung

NiCd/

NiMH

LiPo

LiFe

Pb

Anzahl der

Zellen

Nominelle Spannung Ladestrom (A) D Entladestrom (A)

1 1.2 10.0 5.0

2 2.4 10.0 5.0

3 3.6 10.0 5.0

4 4.8 10.0 5.0

5 6.0 10.0 4.1

6 7.2 10.0 3.4

7 8.4 10.0 2.9

8 9.6 10.0 2.6

9 10.8 10.0 2.3

10 12.0 10.0 2.0

11 13.2 10.0 1.8

12 14.4 10.0 1.7

13 15.6 10.0 1.6

14 16.8 10.0 1.4

15 18.0 10.0 1.3

16 19.2 10.0 1.3

17 20.4 9.8 1.2

18 21.6 9.2 1.1

1S 3.7 10.0 5.0

2S 7.4 10.0 3.3

3S 11.1 10.0 2.2

4S 14.8 10.0 1.6

5S 18.5 10.0 1.3

6S 22.2 9.0 1.1

1S 3.3 10.0 5.0

2S 6.6 10.0 3.7

3S 9.9 10.0 2.5

4S 13.2 10.0 1.9

5S 16.5 10.0 1.5

6S 19.8 10.0 1.2

N/A 6.0 10.0 4.1

N/A 12.0 10.0 2.0

N/A 24.0 8.3 1.0

Technische Daten

Arbeitsspannung:..........................................................................180~240 Volt AC 50-60Hz

........................................................................11-18V/16A DC (Max. 220W)

Leistung: ...............................................................................Max. 200W zum Laden

.............................................................................Max. 25W zum Entladen

Ladestrom:.................................................................................................................0.1-10.0A

Entladestrom:..............................................................................................................0.1-5.0A

Balancerstrom Li-Po:.........................................................................................200mAh/Zelle

NiCd/NiMH Akku Zellen:.........................................................................................1-18 Zellen

Lithium Zellen:...........................................................................................................1-6 seriell

Blei Akku Spannung:......................................................................................................2-24V

Gewicht:..........................................................................................................................1000g

Größe:.........................................................................................................175 x 165 x 60mm

Garantie und Service

Wir geben eine Garantie auf dieses Produkt für die Laufzeit von 1 Jahr (12 Monate) ab
Kaufdatum. Diese Garantie bezieht sich auf Material, oder Defekte in der Funktion,
die zum Zeitpunkt des Kaufes aufgetreten sind. Während dieser Zeit werden wir ohne
weitere Kosten jedes dieser Produkte mit aufgetretenen mangelhaften Ursachen
austauschen. In diesem Falle benötigen wir einen Kaufbeleg, oder Rechung mit dem
Kaufdatum.

Diese Garantie deckt nicht falsche Handhabung, Beschädigungen während des
Betriebes, Überbeanspruchung, oder Zerstörungen in Verbindung mit falschen
Zubehörteilen, ab.

Warnung

Schließen Sie nicht gleichzeitig beide Stromquellen beim Laden oder Entladen an.

Nicht 2 oder mehr Gruppen von Akkus gleichzeitig laden. Bei falscher Handhabung
kann es zu einem Kurzschluss des Ladegerätes führen.

Elektrogeräte, die mit einer durchgestrichnen Mülltonne gekennzeichnet
sind, dürfen NICHT im Hausmüll entsorgt werden. Zu entsorgende Artikel
müssen einem Rücknahmepunkt für Elektroschrott übergeben werden,
oder von Ihrem Modellbauhändler zurück genommen werden.

- 54 - - 55 -

Ripmax Ltd., 241 Green Street, Enfield, EN3 7SJ. United Kingdom.

Ripmax Ltd, 241 Green Street, Enfield, EN3 7SJ. United Kingdom

Distributed to your local model shop by

Vertrieb durch Ihr örtliches Modellbaufachgeschäft über

www.Ripmax.com

- 56 - - 56 -
