Bedienungsanleitung – User manual
TYEE CARBON
PROPAIN – TYEE CARBON
DE
EN
Page 2
Page 3
!
!
1
Hinweis:
Dieses Booklet dient als Erweiterung zum allgemeinen Fahrradhandbuch nach EN ISO 4210-2 und geht auf die Besonderheiten
des Modells Tyee Carbon ein.
Das Modell Tyee Carbon ist für Fahrer mit einem Gesamtgewicht
von bis zu 120kg (inkl. Ausrüstung) zugelassen. Es kann jedoch
noch zusätzliche Einschränkungen durch Komponentenhersteller
geben, die unbedingt beachtet werden müssen.
Beachten Sie besonders folgende Symbole:
Gefahr:
Dieses Symbol deutet auf eine mögliche Gefahr für
Ihr Leben und Ihre Gesundheit hin, wenn entsprechenden Handlungsaufforderungen nicht nachgekommen wird bzw. wenn entsprechende Vorsichtsmaßnahmen nicht getroffen werden.
Achtung:
Dieses Symbol warnt Sie vor Fehlverhalten, welches
Sach- und Umweltschäden zur Folge haben kann.
Hinweis:
Dieses Symbol weist auf Informationen über die
Handhabung des Produkts oder den jeweiligen Teil
der Bedienungsanleitung hin, auf die besonders aufmerksam gemacht werden soll.
Die geschilderten möglichen Konsequenzen werden in der Bedienungsanleitung nicht immer wieder beschrieben, wenn diese Symbole auftauchen.
!!
i"
Page 4
!
!
2
DE
Inhaltsverzeichnis
Tyee Carbon – Spezifikationen" 3!
Rahmenmaterial Carbon" 3!
Anzugsdrehmomente" 4!
Federungssystem! 4!
Schaltauge! 4!
Federbein! 4!
Generelle Empfehlung M4-M8! 4!
Federbein" 4!
Prüfung der Kompatibilität! 5!
Freigegebene Federbeine! 5!
Wartung des Federbeins! 5!
Einstellen des Federbeins! 6!
Federgabel" 6!
Wartung der Gabel! 7!
Schaltauge" 7!
ISCG Aufnahme" 7!
Innenverlegte Züge" 7!
Page 5
!
!
3

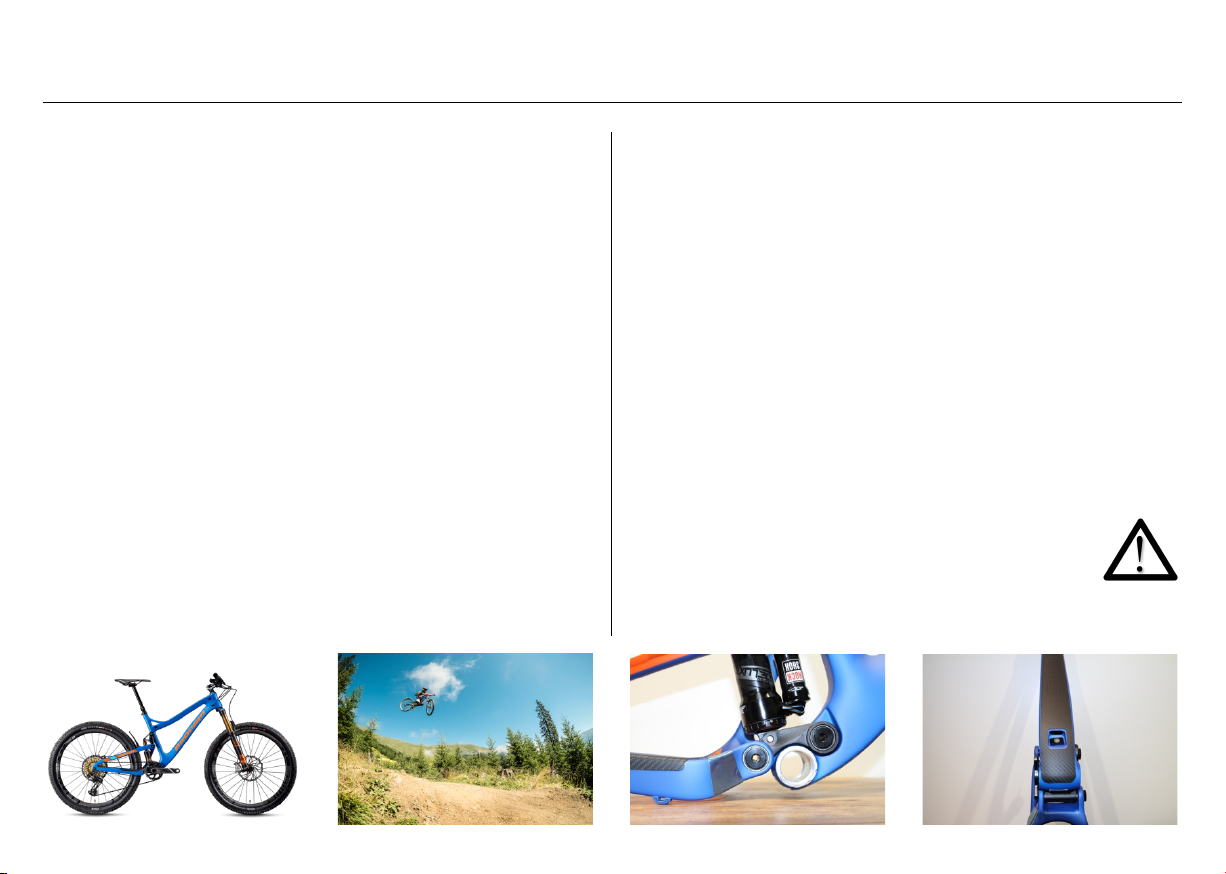

Tyee Carbon – Spezifikationen
Das Modell Tyee Carbon ist ein Endurobike. Die genaue Kategorie
entnehmen Sie bitte dem „Fahrrad Handbuch Mountainbikes“, das
Ihrem neuen Fahrrad ebenfalls beiliegt. Es ist unbedingt auf den
bestimmungsgemäßen Gebrauch dieser Kategorie zu achten.
Beim Austausch von Anbauteilen ist unbedingt auf deren Kompatibilität zu achten. Im Zweifel wenden Sie sich direkt an Propain oder
an einen Fahrrad Fachhandel in Ihrer Region.
Das Tyee Carbon verfügt über folgende Spezifikationen:
Max. zugelassener Federweg vorne: 170mm
Federweg hinten: 160mm
145mm, Tyee All-
Mountain
Federbein Länge: 210mm
Federbein Hub: 55mm
50mm, Tyee All-
Mountain
Federbein Buchsen: 8mm x 20mm (oben),
30mm (unten)
Tretlager: 73mm BSA
Bremsaufnahme: Post Mount 180
Sattelstützendurchmesser: 31,6mm
Steuersatz: Tapered: Oben IS42 /
Unten IS52
Hinterradachse: 148mm Syntace X12
Nabenbreite hinten: 148mm
Kettenlinie: 52mm (Boost)
Kettenführungsaufnahme: ISCG05
Empfohlene Reifengröße: 650B (27,5“)
Rahmenmaterial Carbon
Das vordere und hintere Rahmendreieck des Mountainbikes sind
aus Carbon gefertigt. Wichtige Hinweise zu diesem Material entnehmen Sie bitte dem „Fahrrad Handbuch“, welches auch im Lieferumfang enthalten ist.
Fahren Sie niemals mit dem Fahrrad ohne die entsprechenden Rahmenprotektoren an Sitzstrebe, Kettenstrebe und Unterrohr.
Prüfen Sie ihren Rahmen sorgfältig auf Beschädigungen nach Steinschlägen und Stürzen.
!!
Page 6
!
!
4
DE

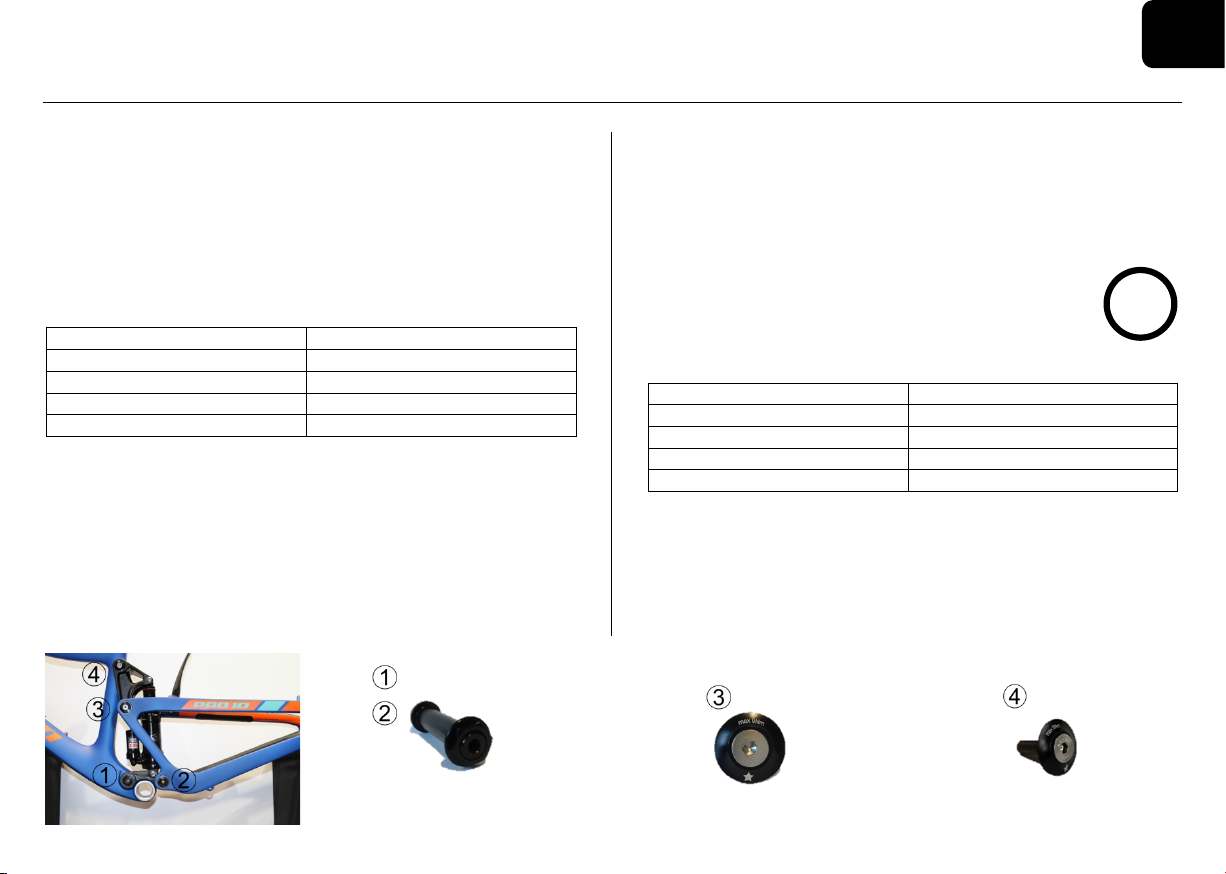

Anzugsdrehmomente
Die Befestigungsschrauben des Federungssystems und des Rahmens müssen mit den unten aufgeführten Drehmomenten angezogen werden. Zusätzlich sollten diese Schrauben nach jedem Öffnen
mit Loctite 243 (mittelfest) gesichert werden. Die Trockenzeit des
Schraubensicherungsmittels ist zu beachten.

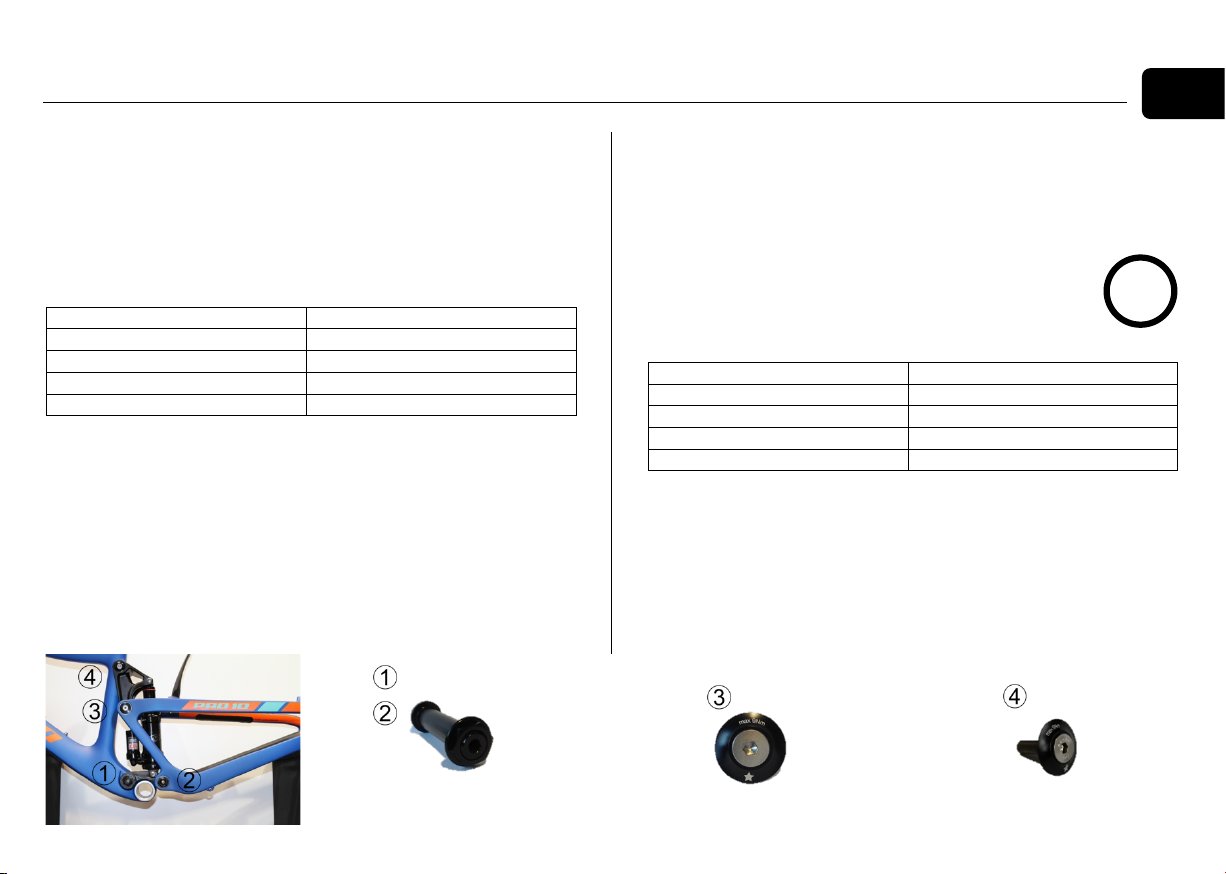

Federungssystem
Lagerpunkt
Anzugsdrehmoment
1)
25 Nm
2)
25 Nm
3)
9 Nm
4)
9 Nm
Schaltauge
Das Schaltauge wird mit 12 Nm angezogen.
Die X-12 Steckachse der Hinterachse wird mit 10-16 Nm angezogen.
Federbein
Die M8 Befestigungsschrauben des Federbeins werden mit 18 Nm
angezogen.
Generelle Empfehlung M4-M8
Generelle Empfehlungen für Anzugsdrehmomente sind
in der folgenden Tabelle zu finden. Dies gilt nur als allgemeine Empfehlung sollte es keine anderen Anweisungen geben. Auch hier empfehlen wir die Sicherung
der Schrauben mit Loctite 243 (mittelfest).
Schraubengröße
Anzugsdrehmoment
M4
3 Nm
M5
6 Nm
M6
9 Nm
M8
18 Nm
Federbein
Der Tyee Carbon Rahmen ist mit den meisten gängigen Federbeinen (in der Richtigen Länge und mit dem richtigen Hub) kompatibel.
Es kann allerdings Ausnahmen geben. Bitte führen Sie deshalb
i"

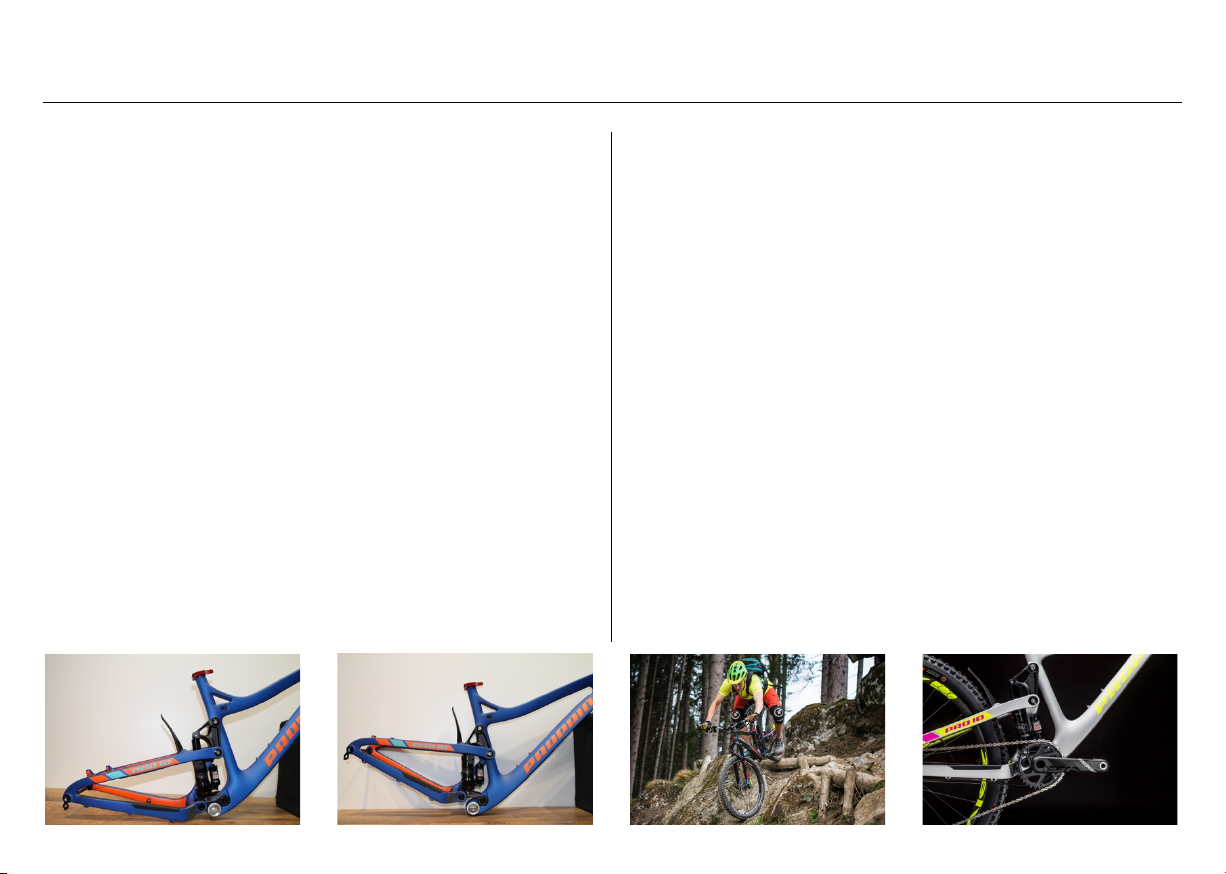

Page 7
!
!
5
beim Verbau eines anderen Federbein Modells eine Kompatibilitätsprüfung durch.
Prüfung der Kompatibilität
Beim Einbau eines anderen Federbeins ist darauf zu achten, dass
dieses mit dem Hinterbau des Tyee Carbon kompatibel ist. Die
wichtigsten Punkte, die es hierbei zu beachten gilt, sind die Einbaulänge, der Hub und die Buchsenmaße an den Befestigungsenden
des Federbeins. Das Federbein muss folgende Spezifikation aufweisen.
Federbein Länge: 210mm
Federbein Hub: 55mm
50mm Tyee All-Mountain
Federbein Buchsenbreite: oben: 20mm / unten:
30mm
Befestigungsschraube oben / unten: M8
Stimmen die Spezifikationen, kann das Federbein in den Hinterbau
eingebaut werden um zu überprüfen, ob es im Fahrbetrieb Berührungspunkte zwischen Federbein und Rahmen geben könnte, die
schwerwiegende Beschädigungen hervorrufen könnten. Dazu lässt
man die gesamte Luft aus der Luftkammer und federt den Hinterbau
einmal komplett durch. Wenn hierbei kein Kontakt zwischen Rahmen und Federbein festgestellt wird, kann das Federbein verwendet werden. Falls das Federbein verschiedene Hebel oder Einstellschrauben besitzt sollte die Kollisionsprüfung in allen Stellungen
der Hebel durchgeführt werden.
Freigegebene Federbeine
Das Modell Tyee Carbon ist nur für Luftfederbeine freigegeben. Die
Luftfederbeine der meisten Hersteller sollten mit dem Tyee Carbon
kompatibel sein, trotzdem sollten Sie vor Verbau eines neuen Federbeins wie beschrieben die Kompatibilität prüfen. Stahlfederbeine
wurden nicht für dieses Modell getestet und sind nicht mit dem Hinterbau kompatibel. Es würde zu Kollisionen mit dem Rahmen kommen.
Wartung des Federbeins
Nur ein regelmäßig gewartetes Federbein wird über längere Zeit
seine volle Funktionsfähigkeit beibehalten. Um dies zu gewährleisten sollten Sie einige Dinge beachten:
Reinigen Sie die Lauffläche des Federbeins nach jeder Fahrt, besonders bei extrem staubigen oder matschigen Bedingungen und
schmieren Sie die Dichtungen an der Kolbenstange nach Empfehlung des Herstellers des Federbeins.
Page 8
!
!
6
DE
Je nach Verschmutzung empfehlen wir in regelmäßigen Abständen, mindestens jedoch jährlich, einen Dämpferservice beim Hersteller des Federbeins durchführen zu lassen.
Mindestens halbjährlich sollte die Luftkammer und deren Dichtung
gereinigt werden (Air-Can Service). Dies kann beim Hersteller des
Federbeins als auch in einem Fahrradgeschäft gemacht werden.
Sollten Sie sich bei einem der Punkte unsicher sein kontaktieren
Sie Propain oder fragen Sie in einem Fahrradgeschäft in Ihrer Region um Rat.
Einstellen des Federbeins
Das Federbein sollte so eingestellt werden, dass beim
Aufsitzen auf das Fahrrad der Dämpfer um ca. 30% einsackt (Negativfederweg).
Bitten Sie hierzu einen Freund die Dämpferlänge beim Aufsitzen zu
messen. Bei Dämpfern vieler Hersteller kann der Wert direkt an der
Kolbenstange abgelesen werden.
Um den Negativfederweg einzustellen ändern Sie den Luftdruck
des Federbeins und federn sie den Hinterbau mehrmals durch, sodass sich der Luftdruck in allen Kammern des Dämpfers ausgleichen kann.
Zusätzlich muss die Geschwindigkeit beim Einfedern ausreichend
gedämpft sein um Durchschläge zu vermeiden. Stellen Sie dazu die
Einstellung „high speed compression“ oder „compression“ an Ihrem
Federbein entsprechend ein.
Falsch eingestellte Federbeine können zu Beschädigungen am
Rahmen, am Federbein oder anderen Anbauteilen führen. Außerdem können Stürze herbeigeführt werden die schwere Verletzungen zur Folge haben können.
Sollten Sie sich bei einem der Punkte unsicher sein kontaktieren
Sie Propain oder fragen Sie in einem Fahrradgeschäft in Ihrer Region um Rat.
Federgabel
Es dürfen Gabeln mit bis zu 170mm Federweg im Tyee Carbon verbaut werden. Eine Einbaulänge von 564mm (Maß von Vorderradachsmitte zu Oberkante der Gabelbrücke) darf nicht überschritten
i"
Page 9
!
!
7
werden. Längere Gabeln können am Rahmen zu Belastungen führen, für die er nicht ausgelegt wurde.
Im schlimmsten Fall kann es bei einer Missachtung der
entsprechenden Einbaulänge der Federgabel zu einem
Rahmenbruch kommen, der schwere Verletzungen zur
Folge haben kann. Ein Rahmenbruch, der durch diese
Umstände geschehen sollte, wird nicht von der Garantie gedeckt.
Wartung der Gabel
Nur eine regelmäßig gewartete Gabel wird über längere Zeit ihre
volle Funktionsfähigkeit beibehalten. Um das zu gewährleisten sollten Sie einige Dinge beachten:
Reinigen Sie die Laufflächen der Gabel nach jeder Fahrt, besonders bei extrem staubigen oder matschigen Bedingungen und
schmieren Sie die Dichtungen nach Anweisung des Herstellers der
Federgabel.
Sollten Sie sich bei einem der Punkte unsicher sein kontaktieren
Sie Propain oder fragen Sie in einem Fahrradgeschäft in Ihrer Region um Rat.

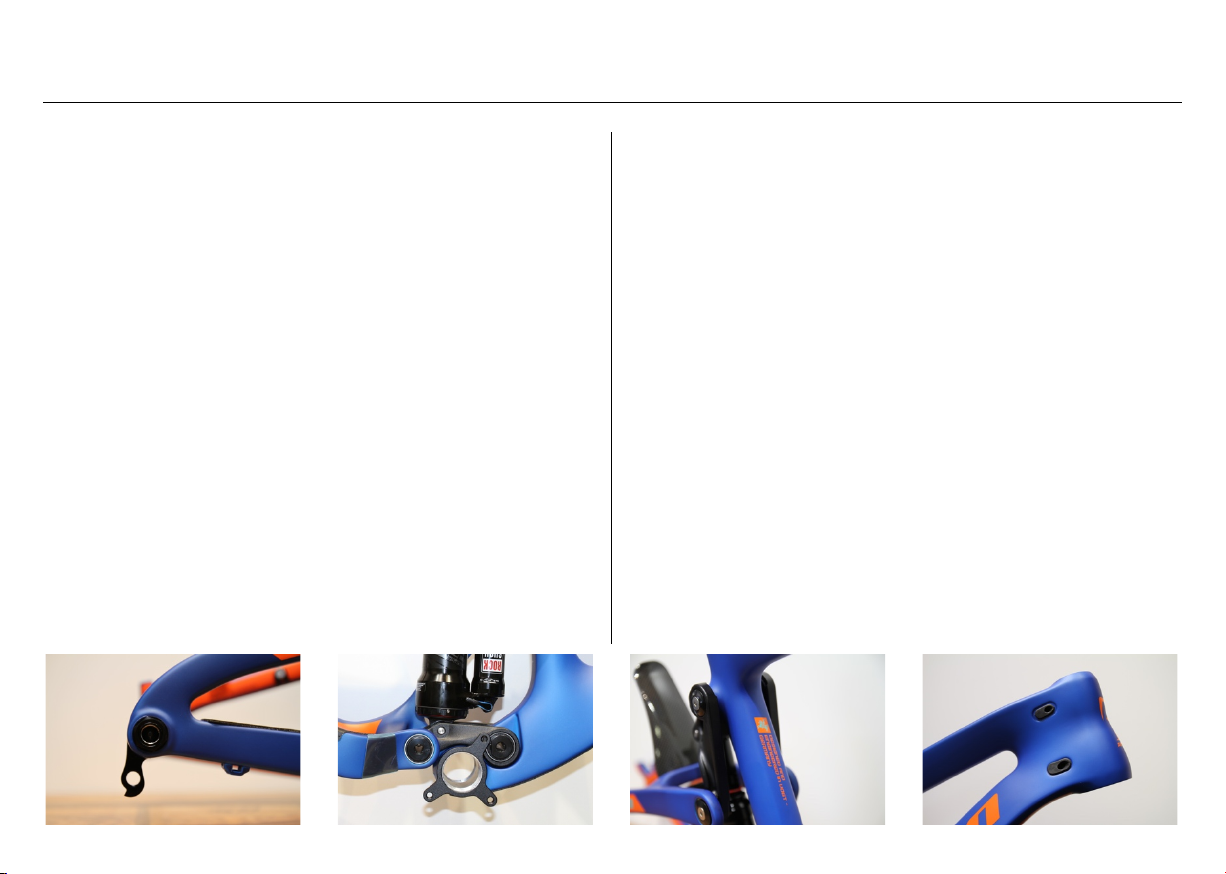

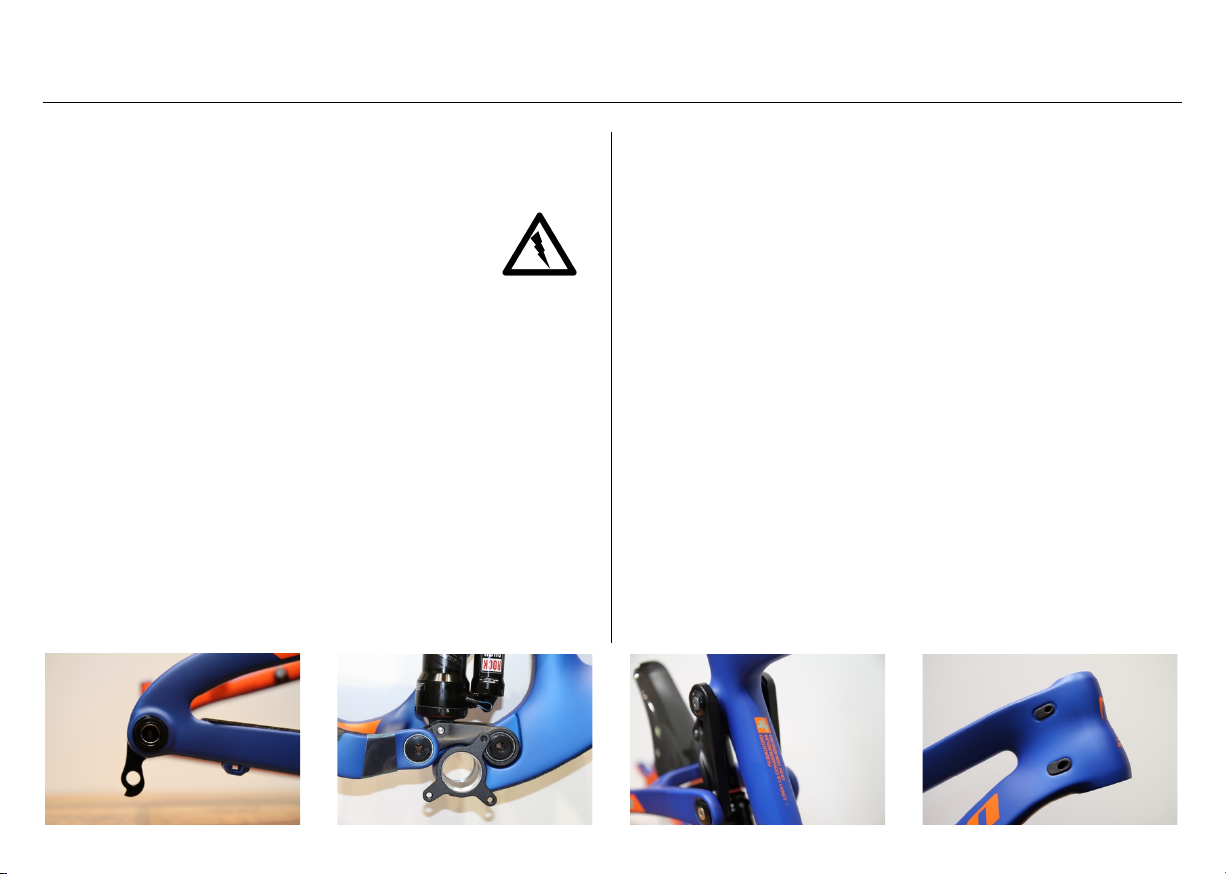

Schaltauge
Das Schaltauge besitzt eine Sollbruchstelle, sodass bei einem
Schlag auf das Schaltwerk der Rahmen nicht beschädigt wird. Propain empfiehlt dieses Ersatzteil vorsorglich zu kaufen um im Fall
der Fälle Ersatz zu haben.
ISCG Aufnahme
Die ISCG Aufnahme ist verdrehsicher auf das Tretlager aufgesteckt
und besitzt eine Sollbruchstelle, die bei extremer Belastung abschert, um den Rahmen vor Beschädigungen zu schützen. Es ist
nicht möglich das Fahrrad ohne die ISCG Aufnahme zu fahren, da
diese auf den Rahen aufbaut und somit die Tretlagerbreite definiert.
Propain empfiehlt dieses Ersatzteil vorsorglich zu kaufen um im Fall
der Fälle Ersatz zu haben.
Innenverlegte Züge
Die Züge bei Ihrem Fahrrad sind innenverlegt, um diese vor Steinschlag und Verschmutzung zu schützen.
Page 10
!
!
8
DE
Notizen:
Page 11
!
!
9
Please note:
This booklet is an extension to the general owner’s manual, which
is also enclosed in the scope of delivery, and only features certain
particularities of the Tyee Carbon model.
The Tyee Carbon model is approved to be used by riders with a
weight of up to 120kg / 264lbs (including gear). Additional limitations
made by component manufacturers are possible and must be considered.
Pay particular attention to the following symbols:
Danger:
This symbol indicates an imminent risk to your life or
health unless you comply with the instructions given
or take preventive measures.
Attention:
This symbol warns you of wrongdoings which may
result in damage to property and environment.
Note:
This symbol provides you with information about how
to handle the product or refers to a passage in the
operating instructions that deserves your special attention.
The described possible consequences will not be repeated in the
operating instructions every time one of the symbols appears.
!!
i"
Page 12
!
!
10
EN
Table of contents
Tyee Carbon – specification" 11!
Carbon frame material" 11!
Tightening torque" 12!
Suspension! 12!
Derailleur hanger! 12!
Shock! 12!
General recommendation M4-M8! 12!
Shock" 12!
Compatibility check! 13!
Compatible shocks! 13!
Shock maintenance! 13!
Shock setup! 14!
Fork" 14!
Fork maintenance! 15!
Derailleur hanger" 15!
ISCG socket" 15!
Internal cable routing" 15!

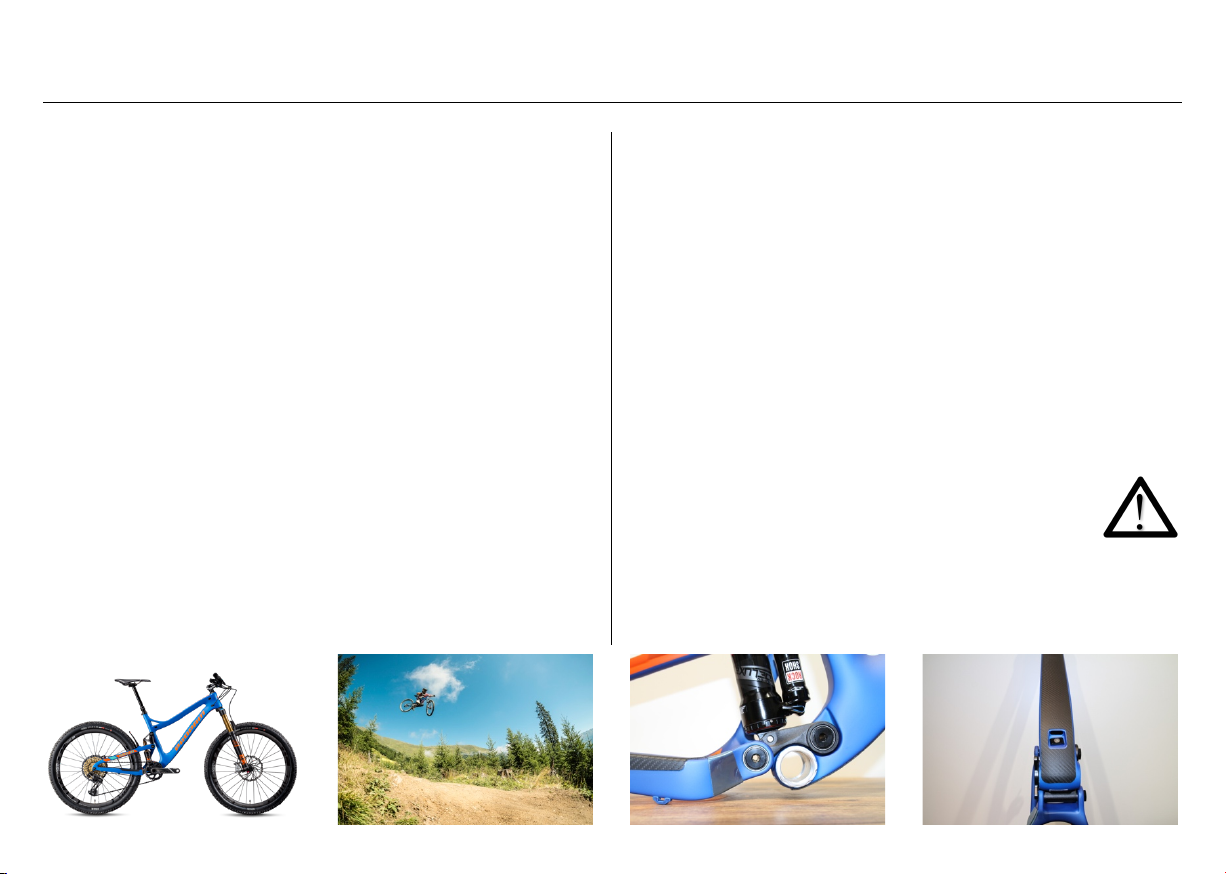

Page 13
!
!
11
Tyee Carbon – specification
PROPAIN’s Tyee Carbon is a Enduro Bike. Please find the according category in the “user handbook bicycles” which is included in
your bike delivery. Be sure to use your bicycle only according to the
“intended use” specified by the category.
If you replace parts of your bicycle, please pay special attention to
the hardware compatibility. If in doubt, please contact Propain or
your local bike dealer.
The Tyee Carbon has the following specifications:
Maximum front travel allowed: 170mm
Rear travel: 160mm
145mm, Tyee All-
Mountain
Shock length: 210mm
Shock travel: 55mm
50mm, Tyee All-
Mountain
Shock mount top and bottom: 8mm x 20mm (top),
30mm (bottom)
Bottom bracket: 73mm BSA
Break mount: Post Mount 180
Seat post diameter: 31,6mm
Headset: Tapered – Top: IS42 /
Bottom: IS52
Rear wheel axle: 148mm Syntace X12
Rear hub width: 148mm
Chain line: 52mm (Boost)
Chain guide mount: ISCG05
Recommended tire size: 650B (27,5“)
Carbon frame material
The front and rear frame triangle are made of carbon. Please find
important notes regarding this material in the “user handbook”
which also comes with the bike.
Never ride your bike without the frame protection at the
seat stay, chain stays or down tube.
Always check your frame carefully for damages after
rock strikes and crashes.
!!
Page 14
!
!
12
EN
Tightening torque
The mounting bolts of the frame and suspension have to be tightened according to the table below. After untightening any bolts
Propain recommends using Loctite 243 (medium) before tightening
them again. Please also consider the drying time of Loctite.
Suspension
Bearing
Tightening torque
1)
25 Nm / 18,44 ft lb
2)
25 Nm / 18,44 ft lb
3)
9 Nm / 6,64 ft lb
4)
9 Nm / 6,64 ft lb
Derailleur hanger
The derailleur hanger needs to be tightened using 12 Nm / 8,9 ft lb.
The rear X-12 axle needs to be tightened using 10-16 Nm / 7,3811,8 ft lb.
Shock
The M8 bolt screws of the shock need to be tightened using 18 Nm
/ 13,28 ft lb.
General recommendation M4-M8
You can find general recommendations in the following
table in case there are no other instructions on spare
parts. Propain also recommends using Loctite 243 (medium) to secure those screws.
Size of the screw
Tightening torque
M4
3 Nm / 2,21 ft lb
M5
6 Nm / 4,42 ft lb
M6
9 Nm / 6,64 ft lb
M8
18 Nm / 13,28 ft lb
Shock
The Tyee Carbon frame is compatible with most of the shocks available on the market (with the correct length and travel). Nevertheless, there are exemptions which is why Propain always recommends a check of compatibility when installing a new shock into the
bike.
i"
Page 15
!
!
13
Compatibility check
When installing another shock into the bike, you have to make sure
it is compatible with the frame. The most important point is to check
the specifications of the new shock.
It needs to have the following specifications:
Shock length: 210mm
Shock travel: 55mm
50mm, Tyee All-Mountain
Shock hardware top and bottom: 20mm x 8mm (top)
30mm x 8mm (bottom)
If the specifications are identical, the shock can be installed into the
bike to check if there are any points of contact when riding the bike.
Points of contact could damage the bike severely, which in the worst
case could lead to a crack in the frame and / or a crash when riding
the bike.
To perform a check of compatibility, release all the air from the
shock to compress it all the way and check for any points of contact
between the frame and the shock. If there are any levers on the
shock, please also check them in every position for points of contact. If there is no contact between shock and frame, it can be used
without any doubt.
Compatible shocks
The Tyee Carbon model is only approved to be used with air
shocks. Most of the recent air shocks should be compatible with the
frame of the Tyee Carbon, nevertheless you have to perform a
check of compatibility before installing it into the bike. Shocks using
a steel spring must not be used with the Tyee Carbon as they are
not approved to be used with the bike. Furthermore, the use of a
steel shock could cause collisions of the shock and the frame.
Shock maintenance
Permanent excellent performance of the shock can only be guaranteed if it is serviced periodically. To ensure that you should keep a
few things in mind:
Clean the running surface of the shock after every ride, especially
in extremely dusty or muddy conditions. Lubricate the seal at the
piston rod according to the manufacturer’s instructions.
Depending on the conditions but not less than every year, Propain
recommends doing a shock service at the manufacturer.
Not less than twice per year you should do an air can service. This
can be done at either a bike dealer in your region or at the manufacturer of the shock.
Page 16
!
!
14
EN
If you are uncertain in any of the points mentioned above, please
do not hesitate contacting Propain or your local bike dealer.
Shock setup
Your shock needs to be set up correctly to ensure your bike performs well. Wrongly set up shocks can cause damages to the frame
or its spare parts. Furthermore, it can cause crashes and in the
worst case severe injuries.
Your shock is set up correctly if it compresses approximately 30% when you sit on the bike (SAG).
Ask a friend for help to find the right air pressure. He can either
measure the remaining visible length of the piston rod or read the
number of the SAG indicator that is visible on most of the recent
shock’s pistons.
To adjust the SAG, please change the air pressure. Before measuring the SAG again compress the shock several times to make
sure the pressure has distributed into all air chambers inside the
shock.
In addition to the according SAG adjustments, the compression
speed has to be dampened to avoid a “bottom out”. To adjust this
setting turn the screw or lever on your damper saying “compression”
or “high speed compression”. If you experience “bottom out” with
your setting increase the compression damping.
“Bottoming out” your suspension can lead to damage of the frame,
parts and / or the shock.
If you are uncertain in any of the points mentioned above, please
do not hesitate contacting Propain or your local bike dealer.
Fork
Forks with up to 170mm of travel are approved to be used with the
Tyee Carbon. A fork length of more than 564mm must not be used
as it leads to forces on the frame for which it was not approved. The
fork length is measured from the middle of the front axle to the top
of the crown.
In the worst case, the use of a too long fork could result
in a crack or damage of the frame while riding the bike.
This could cause a crash and / or severe injuries. The
warranty claim expires under these circumstances.
i"
Page 17
!
!
15
Fork maintenance
Permanent excellent fork performance can only be guaranteed if it
is serviced periodically. To ensure that you should keep a few things
in mind:
Clean the running surface of the fork after every ride, especially in
extremely dusty or muddy conditions. Lubricate the seal at the piston rods according to the manufacturer’s instructions.
If you are uncertain in any of the points mentioned above, please
do not hesitate contacting Propain or your local bike dealer.
Derailleur hanger
The derailleur hanger has a predetermined breaking point to avoid
damage of the frame if the derailleur gets hit by an object. Propain
recommends to buy this spare part in advance to have a quick replacement in case of damage.
ISCG socket
The ISCG socket is fitted to the bottom bracket and has a predetermined breaking point to make sure the frame is not damaged in
case the chain guide hits an object. You must not ride your bike
without the ISCG socket as it defines the correct width for the bottom bracket. Propain recommends to buy this spare part in advance
to have a quick replacement in case of damage.
Internal cable routing
The cables of your bike are routed through the inside of the frame
to secure them from rock strikes and dirt.
Page 18
!
!
16
EN
Notes:
Page 19
Page 20
Propain Bicycles GmbH
Schachenstr. 39
88267 Vogt
Tel.: 0751 20180222
Fax: 0751 95866546
[email protected]
HRB 726790 Handelsregister Ulm
Geschäftsführer: David Assfalg
und Robert Krauss
Loading...
