WEE Erklärung / WEEE declaration
D
E
U
T
S
C
H
E
N
G
L
I
S
H
Ihr Produkt wurde mit hochwertigen Materialien und Komponenten entworfen und hergestellt, die recycelbar sind und wieder verwendet werden
können. Dieses Symbol bedeutet, dass elektrische und elektronische Geräte am Ende ihrer Nutzungsdauer vom Hausmüll getrennt entsorgt
werden müssen. Bitte entsorgen Sie dieses Gerät bei Ihrer örtlichen kommunalen Sammelstelle oder im Recycling Center. Bitte helfen Sie mit,
die Umwelt, in der wir leben, zu erhalten.
Technische Änderungen und Änderungen im Erscheinungsbild vorbehalten. Alle Angaben entsprechen dem Stand bei Drucklegung. Für die
Richtigkeit und Vollständigkeit der enthaltenen Beschreibungen, Abbildungen und Angaben übernimmt Musikhaus Kirstein GmbH keinerlei
Gewähr. Abgebildete Farben und Spezikationen können geringfügig vom Produkt abweichen. Musikhaus Kirstein GmbH - Produkte sind nur
über autorisierte Händler erhältlich. Distributoren und Händler sind keine Handlungsbevollmächtigten von Musikhaus Kirstein GmbH und haben
keinerlei Befugnis, die Musikhaus Kirstein GmbH in irgendeiner Weise, sei es ausdrücklich oder durch schlüssiges Handeln, rechtlich zu
binden. Diese Bedienungsanleitung ist urheberrechtlich geschützt. Jede Vervielfältigung, bzw. jeder Nachdruck, auch auszugsweise, und jede
Wiedergabe der Abbildungen, auch in verändertem Zustand, ist nur mit schriftlicher Zustimmung der Firma Musikhaus Kirstein GmbH gestattet.
Mit dem CE-Zeichen welches an Ihrem Produkt und/oder Verpackung bzw. Bedienungsanleitung angebracht ist bestätigt Ihnen die Musikhaus
Kirstein GmbH die Konformität Ihres Produkts mit den für dieses Produkt geltenden Harmonisierungsrechtsvorschriften der EU-Gemeinschaft.
Eine detaillierte Konformitätserklärung zu Ihrem Produkt nden Sie unter folgendem Downloadlink:
http://www.kirstein.de/docs/Konformitaetserklaerung/CE_Konformitaetserklaerung_000xxxxx.pdf.
Setzen sie hierzu für den Platzhalter „xxxxx“ die letzten 5 Ziern der Artikelnummer Ihres Produktes ein.
Your product is designed and manufactured with materials and components of high quality, which are recyclable and can be reused. The
symbol means that your product should be disposed of separately from household waste when it reaches its end of life. Please dispose of this
equipment at your local collection point or recycling center. Please help to protect the environment in which we all live.
All specications and appearances are subject to change without notice. All information was correct at time of printing. Musikhaus Kirstein
GmbH does not guarantee for the accuracy or completeness of any description, photograph or statement contained in this manual. Printed
colors and specications may vary slightly from product. Products from Musikhaus Kirstein GmbH are only sold through authorized dealer.
Distributors and dealers are not agents of Musikhaus Kirstein GmbH and have no authority to bind Musikhaus Kirstein GmbH legally in any way.
This manual is protected by copyright. Any copying or reprint, even in excerpts, is only allowed with written consent of Musikhaus Kirstein
GmbH. The same applies to reproduction or copying of images, even in altered form.
The CE-marking which is made on your product and/or packing resp. user manual conrms the compliance of the product with all for this item
related harmonized EC directives.You can download the EC dclaration of conrmity for this item under download link below:
http://www.kirstein.de/docs/Konformitaetserklaerung/CE_Konformitaetserklaerung_000xxxxx.pdf.
Please replace the placeholder „xxxxx“ by the last 5 digits of the product article number.

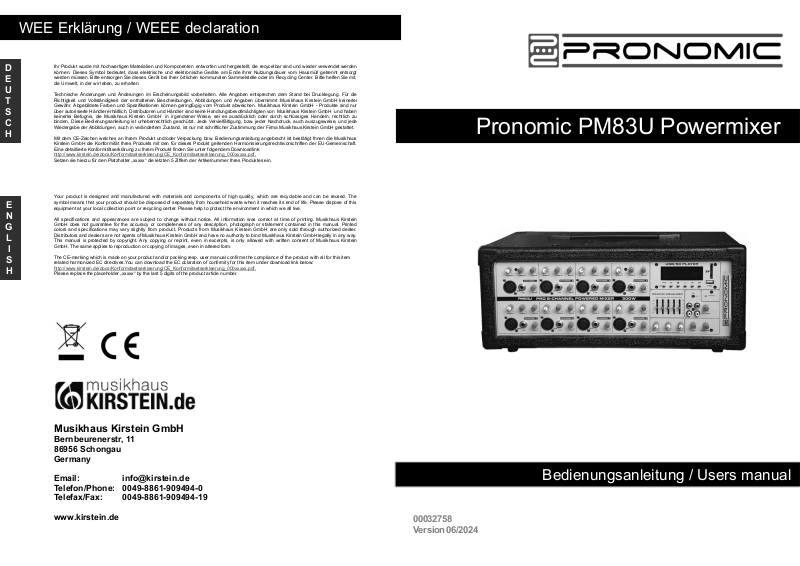

Pronomic PM83U Powermixer
Musikhaus Kirstein GmbH
Bernbeurenerstr, 11
86956 Schongau
Germany
www.kirstein.de
Bedienungsanleitung / Users manual
00032758
Version06/2024
Page 2
Einleitung:
Herzlichen Dank,
dass Sie sich für den Pronomic PM83U Powermixer entschieden haben.
Wir wünschen Ihnen viel Spaß und Freude mit Ihrem neuen Pronomic PM83U
Powermixer
Bitte lesen Sie diese Anleitung aufmerksam, um die praktischen Funktionen des
Pronomic PM83U Powermixer voll nutzen zu können.
Außerdem empfehlen wir Ihnen, dieses Handbuch an einem sicheren und leicht
zugänglichen Ort aufzubewahren, um später darin nachschlagen zu können.
Achtung !
Vor dem ersten Einschalten und der Inbetriebnahme des Geräts lesen Sie auf
jeden Fall die Sicherheitsanweisungen durch um Verletzungen sowie Beschädigungen
des Geräts zu vermeiden.
Bedienungsanleitung (deutsch) ab Seite 2
Introduction
Thank you for your purchase of the Pronomic PM83U Powermixer
We hope that you will enjoy the use of the Pronomic PM83U Powermixer
Please read through this manual carefully before beginning to use, so that you will be able
to take full advantage of the Pronomic PM83U Powermixer features and enjoy trouble-free
operation for years to come.
Please keep this manual at a safe and dry place where you easily can access it.
Caution !
Before switching on the instrument or device read carefully the safety instructions to avoid
serious injuries or damage of the product.
Operators manual (english) -> start from page 6
D
E
U
T
S
C
H
E
N
G
L
I
S
H
1
Bezeichnung
Type
Pronomic PM83U Powermixer
Artikel / Article 00032758
USB/SD/Bluetooth ja / yes
Power (RMS/Peak) [W] 150/300
Netz / Net Power 110-230V/AC 50/60Hz
Equalizer 5-Band
Channels / Kanäle 8
Speaker Connector Speakon
MIC Input 8 x XLR
Line Input 8 x 6.35 mm Klinke / jack
CD/Tape Input Chinch / 3.5 mm Stereo L/R
REC Output Chinch Stereo L/R
Eects Echo / Delay
Master Volume ja / yes
Eektweg / Eect Loop ja / yes
Abmessungen (BxHxT)
Dimensions (WxHxD)
525mm x 245mm x 325mm
Gewicht / Weight 9.7 kg
Technische Daten / Technical Data
10
D
E
U
T
S
C
H
Page 3

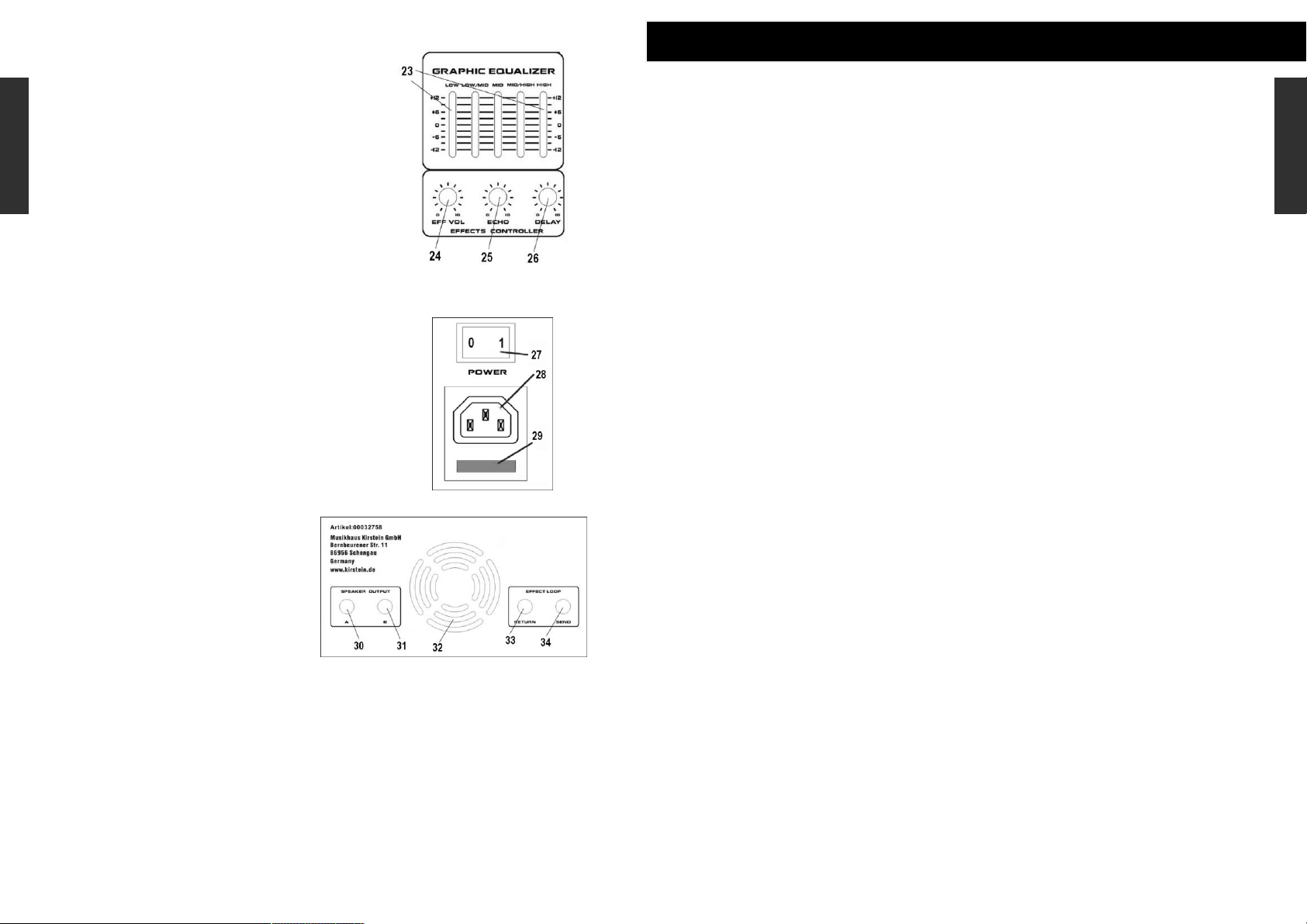

Controls „Equalizer and eect controller“
23 5-Band Equalizer
24 Eect control
25 “ECHO” control
26 “DELAY” control
Net Power Connection
27 Switch net power „ON/OFF“
28 Power chord connector
29 Fuse
Speaker connection and external eects
30 Speaker left Speakon
31 Speaker right Speakon
32 Fan
33 Eect loop „Return“
34 Eect loop „Send“
9
E
N
G
L
I
S
H
Vorsichtsmaßnahmen
BITTE SORGFÄLTIG DURCHLESEN, EHE SIE WEITERMACHEN
Warnung:
Befolgen Sie unbedingt die nachfolgend beschriebenen grundlegenden Vorsichtsmaßnahmen, um die Gefahr einer schwerwiegenden Verletzung oder sogar tödlicher Unfälle,
von elektrischen Schlägen, Kurzschlüssen, Beschädigungen, Feuer oder sonstigen
Gefahren zu vermeiden. Zu diesen Vorsichtsmaßnahmen gehören die folgenden Punkte,
die jedoch keine abschließende Aufzählung darstellen:
Netzanchluss/Netzanschlusskabel(bei Geräten mit Netzanschluss/Netzadapter):
• Verwenden Sie ausschließlich die für das Gerät vorgeschriebene richtige Netzspannung. Die erforderliche Spannung
nden Sie auf dem Typenschild des Geräts.
• Prüfen Sie den Netzstecker in regelmäßigen Abständen und entfernen Sie eventuell vorhandenen Staub oder
Schmutz, der sich angesammelt haben kann.
• Verwenden Sie ausschließlich die mitgelieferten Netzkabel/Stecker.
• Verlegen Sie das Netzkabel niemals in der Nähe von Wärmequellen, etwa Heizkörpern oder Heizstrahlern, biegen Sie
es nicht übermäßig und beschädigen Sie es nicht auf sonstige Weise, stellen Sie keine schweren Gegenstände darauf
und verlegen Sie es nicht an einer Stelle, wo jemand darauf treten, darüber stolpern oder etwas darüber rollen könnte.
• Wenn Sie den Netzstecker aus dem Gerät oder der Netzsteckdose abziehen, ziehen Sie stets am Stecker selbst und
niemals am Kabel. Wenn Sie am Kabel ziehen, kann dieses beschädigt werden.
• Ziehen Sie stets den Netzstecker aus der Netzsteckdose heraus, wenn das Gerät längere Zeit nicht benutzt wird oder
während eines Gewitters.
• Schließen Sie das Gerät niemals mit einem Mehrfachsteckverbinder an eine Steckdose an. Hierdurch kann sich die
Tonqualität verschlechtern oder sich die Netzsteckdose überhitzen.
Batteriebetrieb (bei Geräten mit Batterie):
• Vermischen Sie keine alten und neuen Batterien – verwenden Sie nur Qualitätsprodukte
• Versuchen Sie nicht , nicht-wiederauadbare Batterien aufzuladen
• Achten Sie beim Wechseln der Batterien auf die am Gerät gekennzeichnete Polarität..
• Schließen Sie die Batterien nicht kurz, nehmen Sie diese nicht auseinander, erhitzen Sie die Batterien nicht und werfen
Sie die Batterien nicht ins Feuer. Batterien können explodieren und ernsthafte Verletzungen verursachen..
• Das Wechseln der Batterien sollte durch einen Erwachsenen erfolgen, lassen Sie Kinder nie mit Batterien spielen.
• Nehmen Sie die Batterien heraus wenn das Gerät längere Zeit nicht eingeschaltet wird. Dies beugt der Beschädigung
durch Auslaufen der Batterie vor.
• Batterien müssen auf eine sichere, umweltschonende Weise gesondert entsorgt werden. Werfen Sie diese nicht in
den Hausmüll.
Önen verboten:
• Versuchen Sie nicht, das Gerät zu önen oder Teile im Innern zu zerlegen oder sie auf irgendeine Weise
zu verändern. Das Gerät enthält keine Teile, die vom Benutzer gewartet werden könnten. Wenn das Gerät
nicht richtig zu funktionieren scheint, benutzen Sie es auf keinen Fall weiter!
Gefahr durch Wasser:
• Achten Sie darauf, dass das Gerät nicht durch Regen nass wird, verwenden Sie es nicht in der Nähe von Wasser oder
unter feuchten oder nassen Umgebungsbedingungen und stellen Sie auch keine Behälter mit Flüssigkeiten darauf, die
herausschwappen und in Önungen hineinießen könnte.
• Schließen Sie den Netzstecker niemals mit nassen Händen an oder ziehen Sie ihn heraus.
Falls Sie etwas ungewöhnliches am Gerät bemerken:
• Wenn das Netzkabel ausgefranst ist oder der Netzstecker beschädigt wird, wenn es während der Verwendung des
Geräts zu einem plötzlichen Tonausfall kommt, oder wenn es einen ungewöhnlichen Geruch oder Rauch erzeugen sollte,
schalten Sie den Netzschalter sofort aus, ziehen Sie den Netzstecker aus der Netzsteckdose!
Bedienungsanleitung
2
D
E
U
T
S
C
H
Page 4
D
E
U
T
S
C
H
Aufstellort:
• Setzen Sie das Gerät niemals übermäßigem Staub,
Vibrationen oder extremer Kälte oder Hitze aus (etwa durch direkte Sonneneinstrahlung, die Nähe einer Heizung oder
Lagerung tagsüber in einem geschlossenen Fahrzeug), um die Möglichkeit auszuschalten, daß sich das Bedienfeld
verzieht oder Bauteile im Innern beschädigt werden.
• Betreiben Sie das Gerät nicht in der Nähe von Fernsehgeräten, Radios, Stereoanlagen, Mobiltelefonen oder anderen
elektrischen Geräten. Anderenfalls kann durch das Gerät oder die anderen Geräte ein Rauschen entstehen.
• Stellen Sie das Gerät nicht an einer instabilen Position ab, wo es versehentlich umstürzen könnte.
• Ehe Sie das Gerät bewegen, trennen Sie alle angeschlossenen Kabelverbindungen ab.
• Stellen Sie das Gerät nicht direkt an eine Wand (halten Sie einen Abstand von mindestens 3 cm von der Wand ein), da
es andernfalls aufgrund unzureichender Luftzirkulation zu einer Überhitzung des Geräts kommen kann.
• Stellen Sie keine oenen Flammen, wie z.B. Kerzen, auf dem Gerät ab. Eine oene Flamme könnte umstürzen und
einen Brand verursachen.
Bedienung
Keys I<< or >>I allow to step backward/forward between dierent tracks. By constantly
pressing I<< or >>I keys fast rewind and fast wind function is executed. Active track and
playing time is shown on the display. By pressing key, change playing mode between
RANDOM, SINGLE (only active track will be played) and ALL (all tracks will be played one
after the other).
Bluetooth:
-- -- . Bluetooth symbol is ashing when no Bluetooth connection is connected. Switch on
your Bluetooth device (Mobile Phone, Player) and activate Bluetooth “connect device”.
When connection is made successfully with PM-Player Bluetooth symbol stops ashing.
If there are any problems read manual of your Bluetooth device. All keys like Start/Stop/…
are still active for operation during Bluetooth mode.
By pressing MODE button you can activate Bluetooth mode, display will show
Connectors and operator elements
E
N
G
L
I
S
H
Netzanschluss und Verkabelung
Stellen Sie den Pronomic PM83U auf einer festen, ebenen Grundäche auf (Tisch, Boden,
etc.). Verbinden Sie das Netzkabel mit der Stromversorgung. Verwenden Sie nur die für das
Gerät spezizierte Netzspannung (siehe techn. Daten). Das Gerät ist geeignet für den
Betrieb an 110(115)V-220(230)V 50/60Hz Netzen. Verbinden Sie alle Signalquellen mit
geeigneten Audiokabeln (Klinke, XLR) mit den Eingangsbuchsen auf der Frontseite des
Gerätes. Anschließend verbinden Sie die Lautsprecher mit ausreichend dimensionierten
Lautsprecherkabeln (min.1,5mm²) mit den LS-Buchsen auf der Geräterückseite. Schalten
Sie das Gerät erst ein, wenn Sie alle Verbindungen hergestellt haben. Schließen Sie jeweils
nur ein Kabel an die Eingänge mit wahlweise XLR, 6.35mm Klinke oder Chinch an.
Überprüfen Sie alle Verbindungen. Bevor Sie das Gerät einschalten stellen sie die Line/MicRegler sowie die Master-Volumenregler auf „0“. Schalten Sie die Audioquelle und das Gerät
ein. Stellen Sie den Gesamtlautstärke-Regler auf „12 Uhr Position“ und erhöhen Sie
langsam die Regler der verwendeten Line/Mic-Eingänge auf die gewünschten Level. Mit
dem 5-Band Equalizer regeln Sie den Gesamtraumklang, die Eekte Echo und Delay
können Sie für die einzelnen Kanäle sowie in der Mastersektion hinzu regeln.

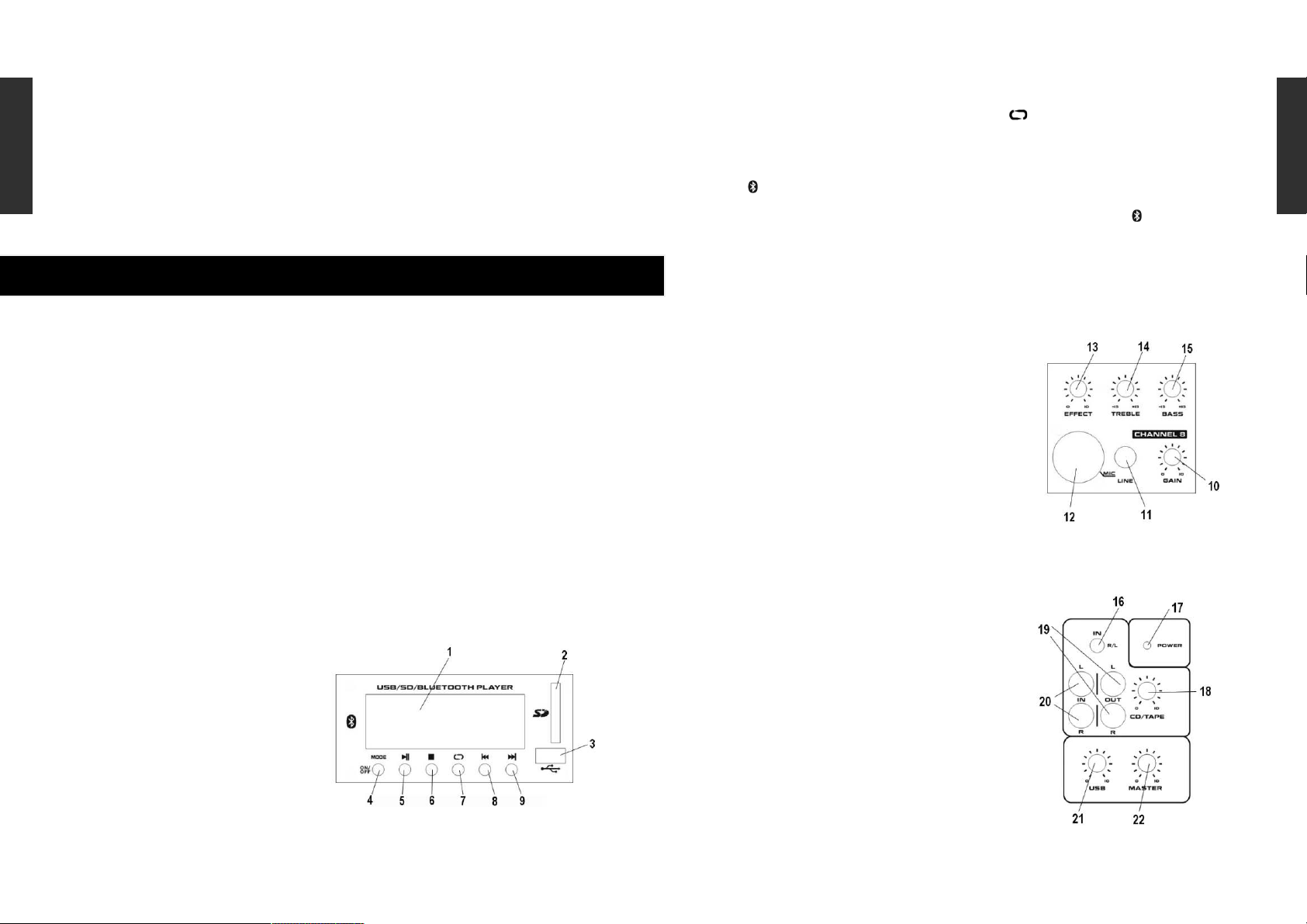

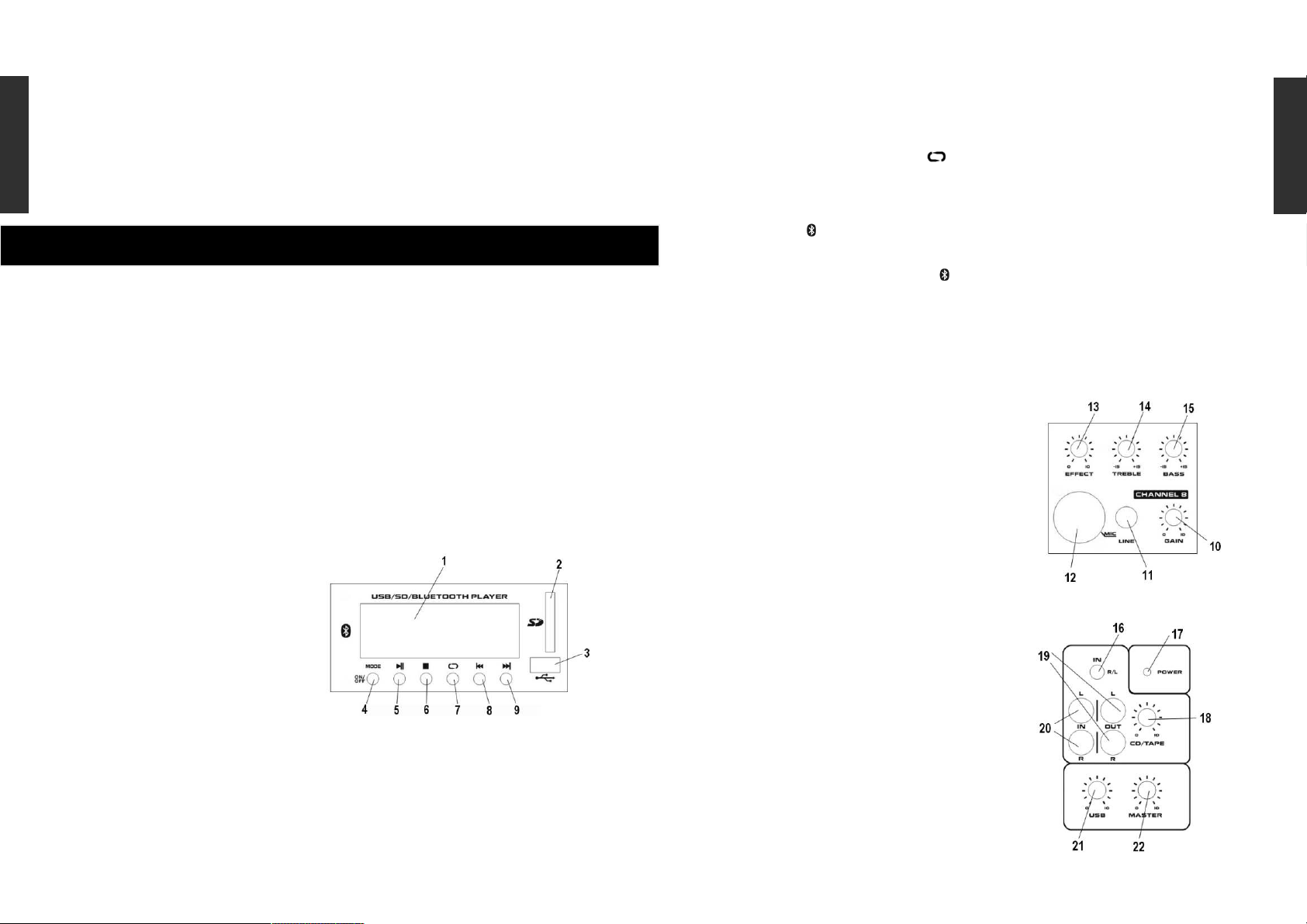

Bedienung des USB/SD-Players
1 Display
2 SD-Card-Anschluss
3 USB-Anschluss
4 Schalter für Betriebsmode An/Aus
5 PLAY/PAUSE-Taste
6 STOP-Taste
7 Taste ABSPIELMODUS
8 I<< vorhergehender Track/Song
9 >>I nächster Track/Song
Inputs and controls channels 1 - 8
10 Volume microphone or line input
11 Line input 6.35mm jack
12 XLR microphone input
13 Eect control
14 Tone control “TREBLE”
15 Tone control „BASS“
Inputs and Controls „Master-Section“
16 Audio input 3.5mm jack
17 „Power On“ LED
18 Volume control CD/Tape/Audio in
19 REC out chinch L/R
20 CD/Tape in L/R
21 Volume control „USB Player“
22 Volume control „MASTER“
Der Player spielt Audioles der folgenden Formate: MP3 und WAV. Stecken Sie eine SDCard oder einen USB-Stick in einen der Slots/Ports (2) oder (3). Mit der Taste MODE
3
8
Page 5
E
N
G
L
I
S
Water warning:
• Do not expose the device to rain, use it near water or in damp or wet conditions on it containing liquids which might spill
into any openings. Never insert or remove an electric plug with wet hands.
If you notice any abnormality:
• If the power cord or plug becomes frayed or damaged, or if there is a sudden loss of sound during use of the device, or if
any unusual smells or smoke should appear to be caused by it, immediately turn o the power switch, disconnect the
electric plug from the outlet, and have the device inspected by qualied service personnel.
H
Operation
Installation
Place the PM83U on a solid at surface (table, ground, etc.).
Please connect the power cord to 110-230V/AC 50/60Hz power voltage. Make sure that net
voltage is according to technical data (see pa. Connect all input/output signals with XLR
and/or 6.35mm jack cables. Do not connect multiple input possibilities (e.g. MIC XLR / Line
6.35mm) with more than one cable.
After you nished all audio connections set master volume to “0”. Switch on audio source
and mixer power. Set Mic/Limaster volume level to 12 ò clock position and increase used
channel volumes to comfortable level.
Operation of USB/SD-Player
1 Display
2 SD-card-slot
3 USB - port
4 MODE selector player On/O
5 PLAY/PAUSE/STOP – key
6 STOP - key
7 PLAY MODE - key
8 I<< last track/song
9 >>I next track/song
SD/USB player is able to play MP3 and WAV audio les.
Insert SD-Card or USB-Stick in card slot (2) or USB port (3). MODE key is switching player
ON/OFF. PLAY/PAUSE will START/PAUSE playing the tracks at the actual position in the
track. By pressing STOP playing is stopped and song/track no. 1 is selected.
schalten Sie den Player An/Aus. Mit der Taste PLAY/PAUSE starten bzw. unterbrechen sie
den Song/Track an der aktuellen Position. Die Taste STOP hält die Wiedergabe an, Track 1
wird ausgewählt. Mit den Tasten I<< oder >>I navigieren sie zwischen den einzelnen
Songs/Tracks. Drücken Sie die Tasten I<< oder >>I lange, so können sie im schnellen
Rück/Vorlauf im Lied navigieren. Der aktive Track sowie die aktuelle Spielzeit wird jeweils
im Display angezeigt. Mit der Taste wählen Sie zwischen den Betriebsarten RANDOM
(zufällige Wiedergabe der Titel), SINGLE (nur der aktuelle Titel wird gespielt), sowie ALL
(alle Titel werden hintereinander abgespielt).
Bluetooth:
erscheint -- -- , das Bluetooth-Zeichen blinkt wenn noch keine Verbindung aufgebaut ist.
Verwenden Sie ein Bluetooth-Gerät (Handy, Player) und schalten Sie dort Bluetooth ein. Mit
„Gerät verbinden“ (evtl. vorher „Gerät suchen“) stellen Sie eine Verbindung mit dem PMPlayer her, das Bluetooth-Zeichen am PM-Player leuchtet dauerhaft. Zum Verbindungsaufbau beachten Sie bitte auch die Anleitung des Handy oder Players. Die Tasten
Start/Stop/… am Player bleiben auch im Bluetooth-Betrieb aktiv.
Mit der Taste MODE schalten Sie den Player auf Bluetooth, in der Anzeige
Übersicht der Ein- und Ausgänge und Bedienelemente
Eingänge und Regler Kanäle 1 - 8
10 Volumen Mikrofon- / Line-Eingang
11 Line-Eingang Klinke 6.35mm
12 Mikrofoneingang XLR Mic Input
13 Regler Eektanteil
14 Tonregler Höhen “TREBLE”
15 Tonregler Bässe „BASS“
Eingänge und Regler „Master-Sektion“
16 Audio-Eingang Klinke 3.5mm
17 LED-Anzeige „Power On“
18 Volumenregler CD/Tape/Audio
19 REC Out Chinch L/R
20 CD/Tape In L/R
21 Volumenregler „USB Player“
22 Volumenregler „MASTER“
D
E
U
T
S
C
H
7
4
Page 6
Regler „Equalizer und Eektcontroller“
23 5-Band Equalizer zur Gesamtklangregelung
24 Regler für den Gesamteektanteil
25 Regler für “ECHO”
26 Regler für “DELAY”
Netzanschluss und Absicherung
27 Netzschalter Ein/Aus
28 Netzkabel Kaltgerätestecker
29 Feingerätesicherung
Lautsprecher und externe Eekte
30 Lautsprecher links Speakon kompatibel
31 Lautsprecher rechts Speakon kompatibel
32 Lüfter für Gerätekühlung
33 Eektloop „Return“
34 Eektloop „Send“
An der Eektloop (Buchsen Send/Return) können Sie zusätzliche externe Eektgeräte wie
Hall, Tremolo, etc. einschleifen. Achten Sie darauf dass der Lüfter gut zugänglich ist und
das Gerät nicht zu nahe an einer Wand aufgestellt ist. Überprüfen Sie den Lüfter
gelegentlich auf Verschmutzung durch Staub.
5
D
E
U
T
S
C
H
Precautions
Please read carefully before proceeding
Warning:
Always follow the basic precautions listed below to avoid the possibility of serious injury or
even death from electrical shock, short-circuiting, damages, re or other hazards. These
precautions include, but are not limited to, the following:
Power supply / power cord (devices with power cords/power supplies):
• Only use the voltage specied as correct for the device. The required voltage is printed on the type plate of the device.
Check the power cable from time to time regarding dirt, damage or other inuence.
• Use only the included power cord / power supply or adaptor. Do not place the power chord near heat sources such as
heaters or radiators, and do not excessively bend or otherwise damage the cord, place heavy objects on it, or place it in
a position where anyone could walk on, trip over, or roll anything over it.
• Remove the electric plug from the outlet when the device is not to be used for extended periods of time, or during
electrical storms. When removing the electric plug from the device or an outlet, always hold the plug itself and not
the cord. Pulling by the cord can damage it.
• To avoid generating unwanted noise, make sure there is adequate distance (50 cm or more) between the AC power
adaptor and the device. Do not cover or wrap the AC power adaptor with a cloth or blanket.
Batteries / safety instructions (devices with batteries):
• Use only high quality batteries – do not mix batteries with rechargeable accumulators
• Do not try to recharge non-rechargeable batteries
• Keep attention to the polarity when changing the batteries (polarity is signed on the device)
• Do not cause an electrical short at the batteries, do not open the batteries
• Changing of batteries must not be done by children, do not let children play with batteries
• Remove batteries from the device when the Device is not in use for a longer period
• Batteries are special waste, do not dispose them with the domestic waste
Location:
• When setting up the device, make sure that the AC outlet you are using is easily accessible. If some trouble or
malfunction occurs, immediately turn o the power switch and disconnect the plug from the outlet. Even when the power
switch is turned o, electricity is still owing to the product all the minimum level. When you are not using the product
for a long time, make sure to unplug the power cord from the wall AC outlet.
• Inadequate ventilation can result in overheating, possibly causing damage to the device(s), or even re.
• Do not expose the device to excessive dust or vibrations, or extreme cold or heat (such as in direct sunlight, near a
heater, or in a car during the day) to prevent the possibility of panel disguration or damage to the internal components.
• Do not place the device in an unstable position where it might accidentally fall over.
• Do not block the vents. This device has ventilation holes at the bottom/rear to prevent the internal temperature
from becoming too high. In particular, do not place the device on its side or upside down. Inadequate ventilation
can result in overheating, possibly causing damage to the device(s), or even re.
• Do not use the device in the vicinity of a TV, radio, stereo equipment, mobile phone, or other electric devices.
Doing so may result in noise, both in the device itself and in the TV or radio next to it.
Connections and handling:
• Before connecting the device to other devices, turn o the power for all devices. Before turning the power on or o
for all devices, set all volume levels to minimum. • Do not use the device or headphones for a long period of time at
a high or uncomfortable volume level, since this can cause permanent hearing loss. If you experience any hearing loss
or ringing in the ears, consult a physician.
• Do not rest your weight on the device or place heavy objects on it, and avoid use excessive force on the buttons,
switches or connectors
Do not open:
• Do not open the device or attempt to disassemble the internal parts or modify them in any way. The device contains no
user-servicable parts. If it should appear to be malfunctioning, discontinue use immediately and have it inspected by
qualied service personnel.
Users manual
6
E
N
G
L
I
S
H
Page 7
Page 8
Datenblatt / Data sheet – McGrey Passive Speaker System PA / PAS
Typ / Type
Artikelnummer / Article No. 00040480 00040481 00040482 00040483 00040484
Leistung / Power
Übertragungsbereich / Frequency Range 70Hz – 18kHz 55Hz – 18kHz 40Hz – 18kHz 45Hz – 1.5kHz 38Hz – 1.5kHz
Lautsprecher / Woofer
Anschlüsse / Connectors SPK kompatibel (compatible) IN/OUT & Klinke (jack) 6.35mm In/Out
Impedanz / Impedance 8 Ohms 8 Ohms 8 Ohms 4 Ohms 4 Ohms
Abmessungen / Dimensions
McGrey PA-110
10”/2 Box
50 Watt (RMS)
200Watt (Peak)
1 x 10”
B / W = 380(240) mm
T / D = 290 mm
H = 510 mm
McGrey PA-120
12”/2 Box
75 Watt (RMS)
300Watt (Peak)
1 x 12”
B / W = 380(255) mm
T / D = 310 mm
H = 560 mm
McGrey PA-150
15”/2 Box
100 Watt (RMS)
400Watt (Peak)
1 x 15”
B / W = 450(290) mm
T / D = 345 mm
H = 640 mm
MCGrey PAS-115
15” SUB
300 Watt (RMS)
1200Watt (Peak)
1 x 15” 1 x 18”
Speakon kompatibel / Speakon compatible
Input = Fullrange / Top Out = Hiphpass Filter 150Hz
B / W = 470 mm
T / D = 480 mm
H = 580 mm
MCGrey PAS-118
18” SUB
450 Watt (RMS)
1800Watt (Peak)
B / W = 470 mm
T / D = 480 mm
H = 580 mm
Gewicht / Weight 10.2 kg 12.0 kg 16.2 kg 25.0 kg 33.1 kg

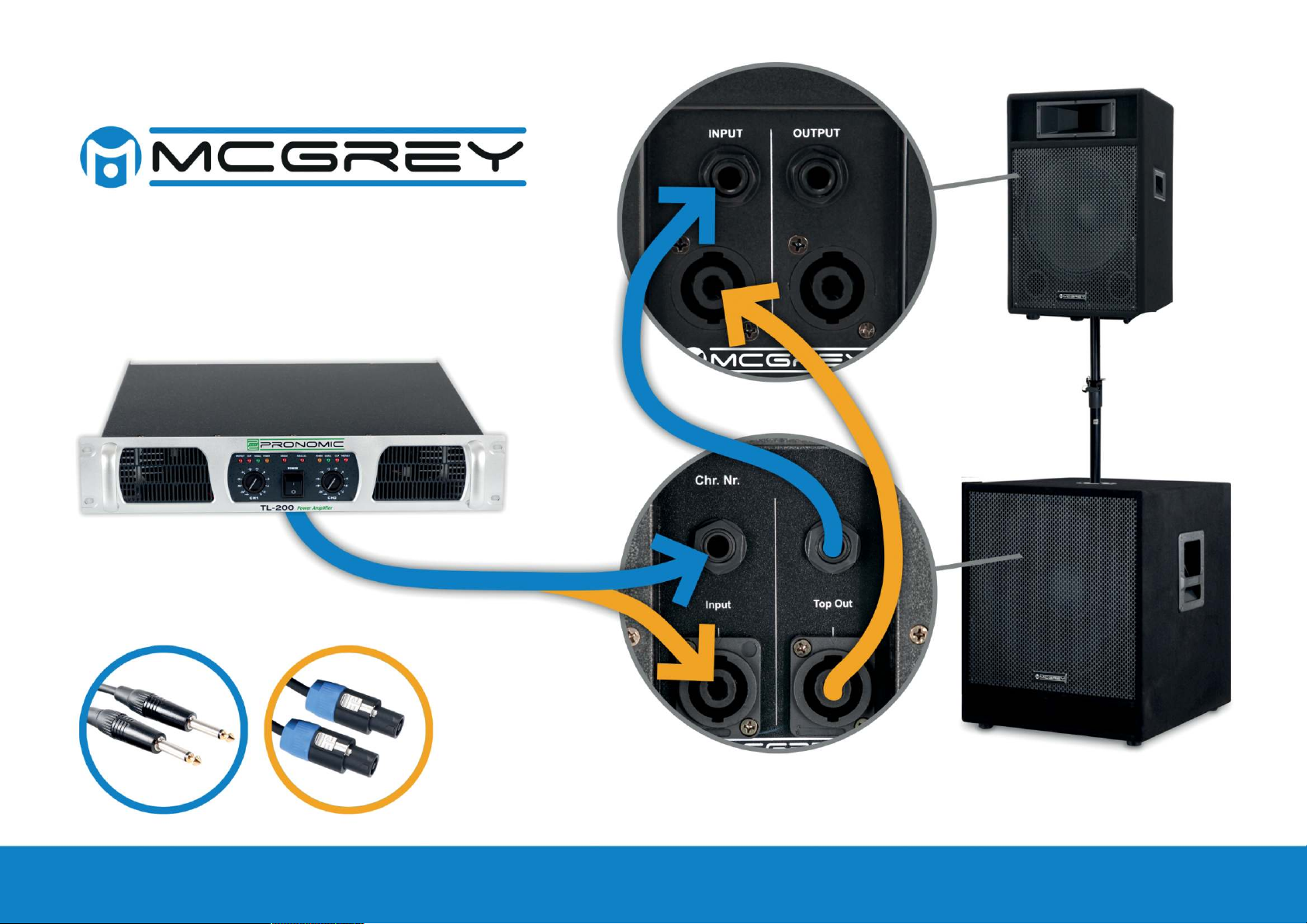

Der Subwoofer enthält eine Frequenzweiche!
Bei Verwendung von Subwoofer mit Topteil:
Geben Sie das Signal erst in den Subwoofer.
Danach vom Subwoofer in das Topteil.
The subwoofer includes a crossover!
When using a subwoofer with top:
First, put the signal into the subwoofer.
Then from the subwoofer into the top.
Page 9
Installationsanleitung für McGrey PA/PAS Lautsprecher
Vor dem Anschließen der Lautsprecherleitungen stellen Sie sicher,
dass der Verstärker abgeschaltet ist und kein Signal oder Spannung am
Verstärkerausgang anliegt.
Sicherheitsbestimmungen:
Bitte packen Sie die Lautsprecher vorsichtig aus und prüfen Sie es auf eventuelle
Transportschäden. Nehmen Sie die Lautsprecher erst in Betrieb, wenn Sie sich mit
dieser Bedienungsanleitung vertraut gemacht haben. Es dürfen keine unbefugten
Veränderungen an dem Gerät vorgenommen werden. Beim Hören von dauerhaft lauter
Musik können Gehörschäden auftreten. Achten Sie auf einen angemessenen
Lautstärkepegel.
Montage und Anschluss:
Stellen Sie die Lautsprecher auf einer ebenen, stabilen Fläche auf, für die Topteile
benutzen Sie stabile Boxenständer oder Distanzstangen. Die Subwoofer PAS-115
und PAS-118 beinhalten eine integrierte Frequenzweiche. Stecken Sie das
Boxenkabel daher von der Endstufe zunächst in den Subwoofer, danach stecken
Sie das zweite Boxenkabel vom Subwoofer in das Top-Teil. ACHTUNG: NIE
ANDERSHERUM! Beste Klangergebnisse erzielen Sie wenn Sie um die Lautsprecher
und vor allen Dingen in Abstrahlrichtung entsprechende Abstände zu Möbeln und
Gegenständen. einhalten. Benutzen Sie ausreichend dimensionierte (Durchmesser)
und hochwertige Lautsprecherkabel. Achten Sie auf richtigen Anschluss aller
Lautsprecher. Bei falschem Anschluss mehrerer Lautsprecher entstehen
Phasenverschiebungen, Interferenzen und dadurch schlechte Soundqualität.
Verwenden Sie nur Endstufen welche seitens Anschlussdaten die Lautsprecher nicht
überlasten. Für Schäden aufgrund falschem oder mangelhaftem Anschluss oder
Montage übernimmt der Hersteller keinerlei Garantie und kann nicht haftbar gemacht
werden. Wenn sie die Lautsprecher angeschlossen haben drehen Sie den
Lautstärkeregler am Verstärker auf „Null“ und schalten Sie den Verstärker ein. Erhöhen
Sie dann langsam die Lautstärke auf den gewünschten Pegel.
WEEE-Erklärung
Ihr Produkt wurde mit hochwertigen Materialien und Komponenten entworfen und hergestellt, die recycelbar sind und
wiederverwendet werden können. Dieses Symbol bedeutet, dass elektrische und elektronische Geräte am Ende ihrer
Nutzungsdauer vom Hausmüll getrennt entsorgt werden müssen. Bitte entsorgen Sie dieses Gerät bei Ihrer örtlichen
kommunalen Sammelstelle oder im Recycling Center. Bitte helfen Sie mit, die Umwelt, in der wir leben, zu erhalten.
Technische Änderungen und Änderungen im Erscheinungsbild vorbehalten. Alle Angaben entsprechen dem Stand bei
übernimmt Musikhaus Kirstein GmbH keinerlei Gewähr. Abgebildete Farben und Spezifikationen können geringfügig vom Produkt
abweichen. Musikhaus Kirstein GmbH - Produkte sind nur über autorisierte Händler erhältlich. Distributoren und Händler sind keine
Handlungsbevollmächtigten von Musikhaus Kirstein GmbH und haben keinerlei Befugnis, die Musikhaus Kirstein GmbH in
irgendeiner Weise, sei es ausdrücklich oder durch schlüssiges Handeln, rechtlich zu binden. Diese Bedienungsanleitung ist
urheberrechtlich geschützt. Jede Vervielfältigung, bzw. jeder Nachdruck, auch auszugsweise, und jede Wiedergabe der
Abbildungen, auch in verändertem Zustand, ist nur mit schriftlicher Zustimmung der Firma Musikhaus Kirstein GmbH gestattet.
Musikhaus Kirstein GmbH
Bernbeurener Str. 11 - 86956 Schongau – Germany
Drucklegung. Für die Richtigkeit und Vollständigkeit der enthaltenen Beschreibungen, Abbildungen und Angaben
Installation guide for McGrey PA/PAS Speaker
Caution: Make sure that when you connect the speaker cables, the
amplifier is turned OFF and no signal resp. output voltage is on output
connectors of amplifier.
Safety Instructions:
Unpack the speakers carefully and check them for transport damages. Read the user
manual before using the PA/PAS speakers. If the devices are damaged, don’t use
them. Do not open, inside the devices are no parts that unqualified people can service.
Keep away from children. Please make sure that there is no obvious transport damage.
Installation:
Place speakers on flat solid ground, for the top speakers use solid speaker stands or
distance poles. Adjust the speakers for the desired direction of emission.
115 and PAS-118 subwoofers include an integrated crossover on the
“Out“ connectors (jack and SPK). Therefore, first plug the speaker cable
from the power amplifier „Output“ into the subwoofer „Input“, then plug
the second speaker cable from the subwoofer „Top out“ into the top
speaker (e.g. McGrey PA-110 etc.). ATTENTION: NEVER THE OTHER
WAY ROUND!
are in direction of sound emission. Keep distance to objects and walls at left, right and
rear sides. This will improve the sound quality. Use only speaker cables with sufficient
diameter. Connect the speaker cable with amplifier terminal If several speakers are
used and connected wrong, there will be phase shifted sound emission and therefore
interferences and bad sound quality. Use only amplifiers with output data according to
speaker specification. Damages, which are caused by wrong wiring (connection) or
wrong amplifier data, are not covered by supplier warranty. After you made all
connections set volume level of your amplifier to “zero”. Switch on your amplifier and
increase volume to desired level.
WEEE-Declaration
Products from Musikhaus Kirstein GmbH are only sold through authorized dealer. Distributors and dealers are not agents of
Musikhaus Kirstein GmbH and have no authority to bind Musikhaus Kirstein GmbH legally in any way. This manual is protected by
copyright. Any copying or reprint, even in excerpts, is only allowed with written consent of Musikhaus Kirstein GmbH. The same
applies to reproduction or copying of images, even in altered form.
To get best sound quality make sure that no furniture or other objects
Your product is designed and manufactured with materials and components of high quality, which can be recycled
and reused. The symbol means that your product should be disposed of separately from household waste when it
reaches its end of life. Please dispose of this equipment at your local collection point or recycling center. Please help
to protect the environment in which we all live.
All specifications and appearances are subject to change without notice. All information was correct at time of
printing. Musikhaus Kirstein GmbH does not guarantee for the accuracy or completeness of any description,
photograph or statement contained in this manual. Printed colors and specifications may vary slightly from product.
The PAS-
Loading...
