Art. Nr.: 00037297

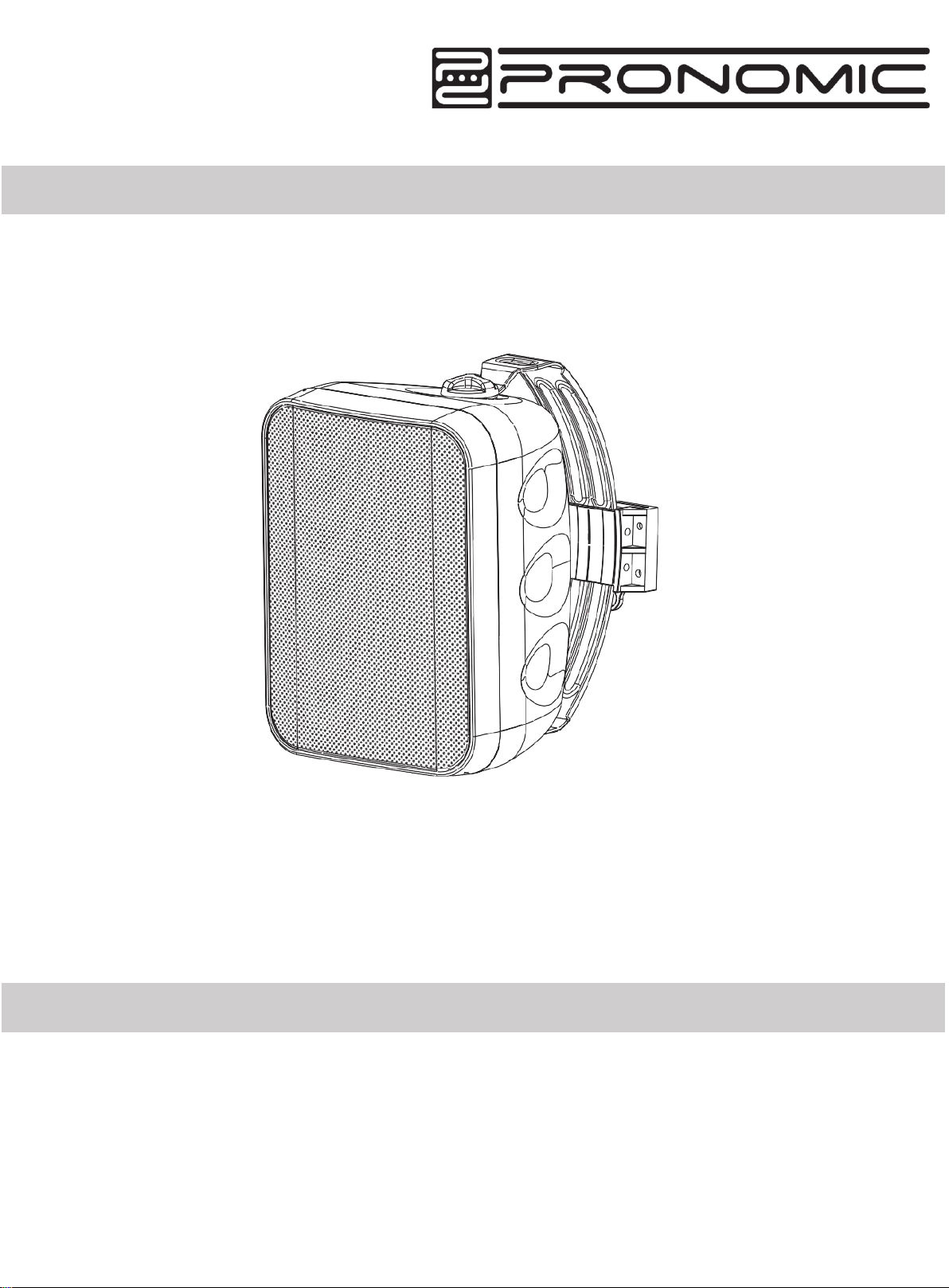

Pronomic OLS-5 BK Outdoor- Lautsprecher
Bedienungsanleitung Deutsch / User Manual English
Packliste
1- Bitte lesen Sie die Anweisungen vor der Installation und Verwendung sorgfältig durch. Bewahren Sie das
Handbuch zum späteren Nachschlagen gut auf.
2- Bevor Sie die Lautsprecher an einer Wand installieren, überprüfen Sie die Struktur auf ihre Tragfähigkeit und
vermeiden Sie den Kontakt mit Kabeln oder Leitungen, die sich möglicherweise hinter der Oberfläche befinden. Es
besteht die Gefahr eines elektrischen Schlages.
3- Die Installation auf weichen Materialien oder in Bereichen, die das Gewicht der Lautsprecher nicht tragen können,
kann zu Verletzungen an Personen oder Schäden am Lautsprecher führen.
4- Stellen Sie sicher, dass der Lautsprecher ordnungsgemäß an der Wand befestigt ist. Bitte verwenden Sie die
richtigen Schrauben, Bolzen oder Dübel. Andernfalls kann der Lautsprecher herunterfallen und potenzielle Schäden
/ Verletzungen verursachen. Der Tieftöner und der Hochtöner können beschädigt werden, wenn der Lautsprecher
herunterfällt. Ein Berühren der Membrane sollte ebenfalls vermieden werden.
5- Übersteuern Sie Ihre Lautsprecher niemals bis zur Verzerrung und verringern Sie immer die Lautstärke, bevor Sie
die Eingangsquelle wechseln (z. B. FM auf CD).
6- Verwenden Sie für Ihre Installation nur zugelassene und zertifizierte Kabel. Nicht an Kabel ziehen oder
die Kabelummantelung nie mit scharfen Gegenständen beschädigen oder Einklemmen.
7- Vergewissern Sie sich vor dem Entfernen der Kabel, dass der Verstärker und die anderen Komponenten
vollständig ausgeschaltet sind.
8- Wenn Sie die Lautsprecher im Freien installieren, wählen Sie geschützte, möglichst schattige Bereiche,
um starkes direktes Sonnenlicht zu vermeiden, das die Farbe und Lebensdauer des Lautsprechergehäuses
beeinträchtigen kann.
9- Verwenden Sie zum Anschließen niemals ungeeignete Verstärker. Ihr Lautsprecher kann durch verzerrte
Signale beschädigt werden, die von einem schwachen oder unzureichenden Verstärker erzeugt werden.
Lautsprecher Bedienungsanleitung
Sicherheitshinweise

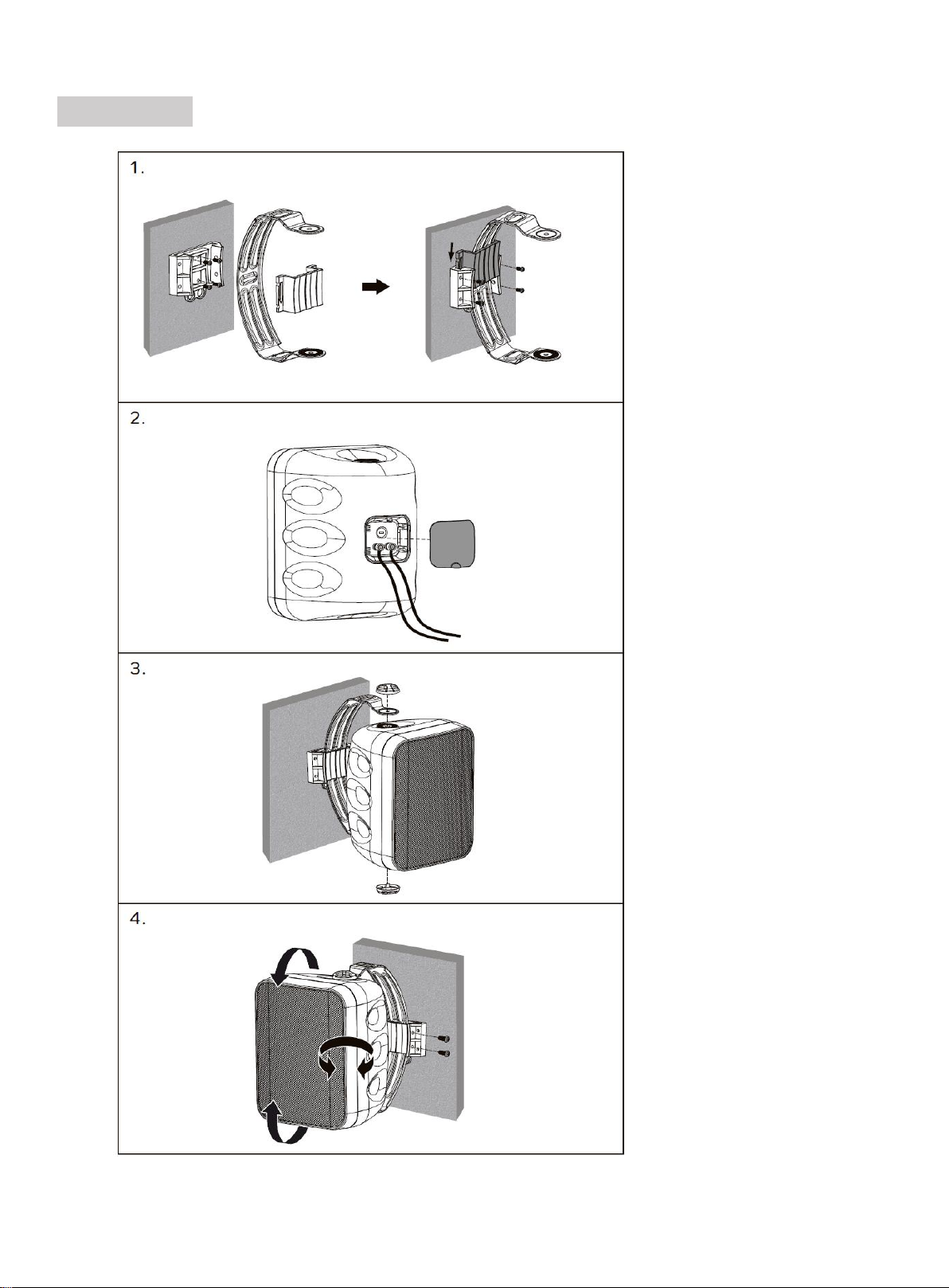

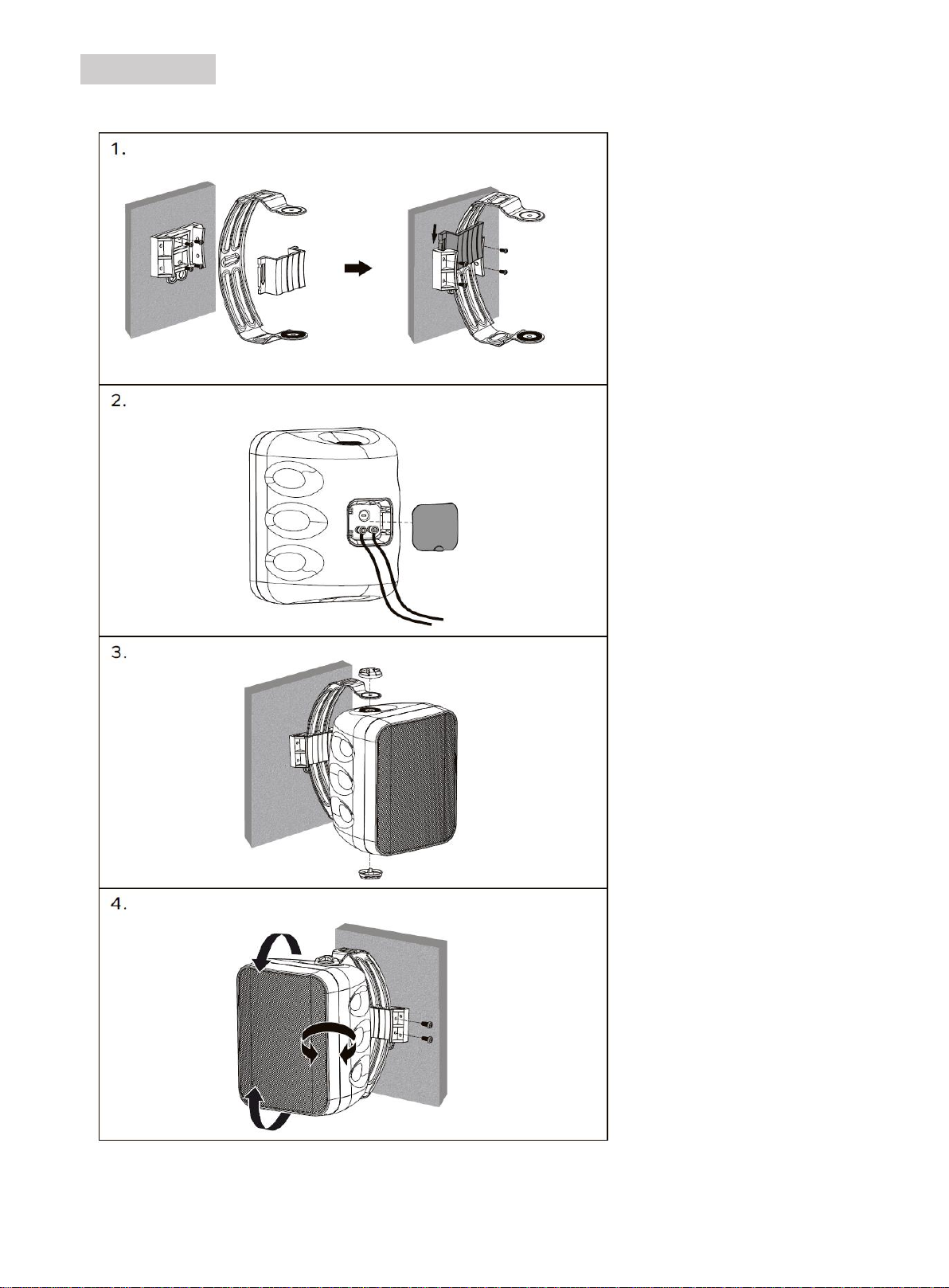

Installation
Verbindung

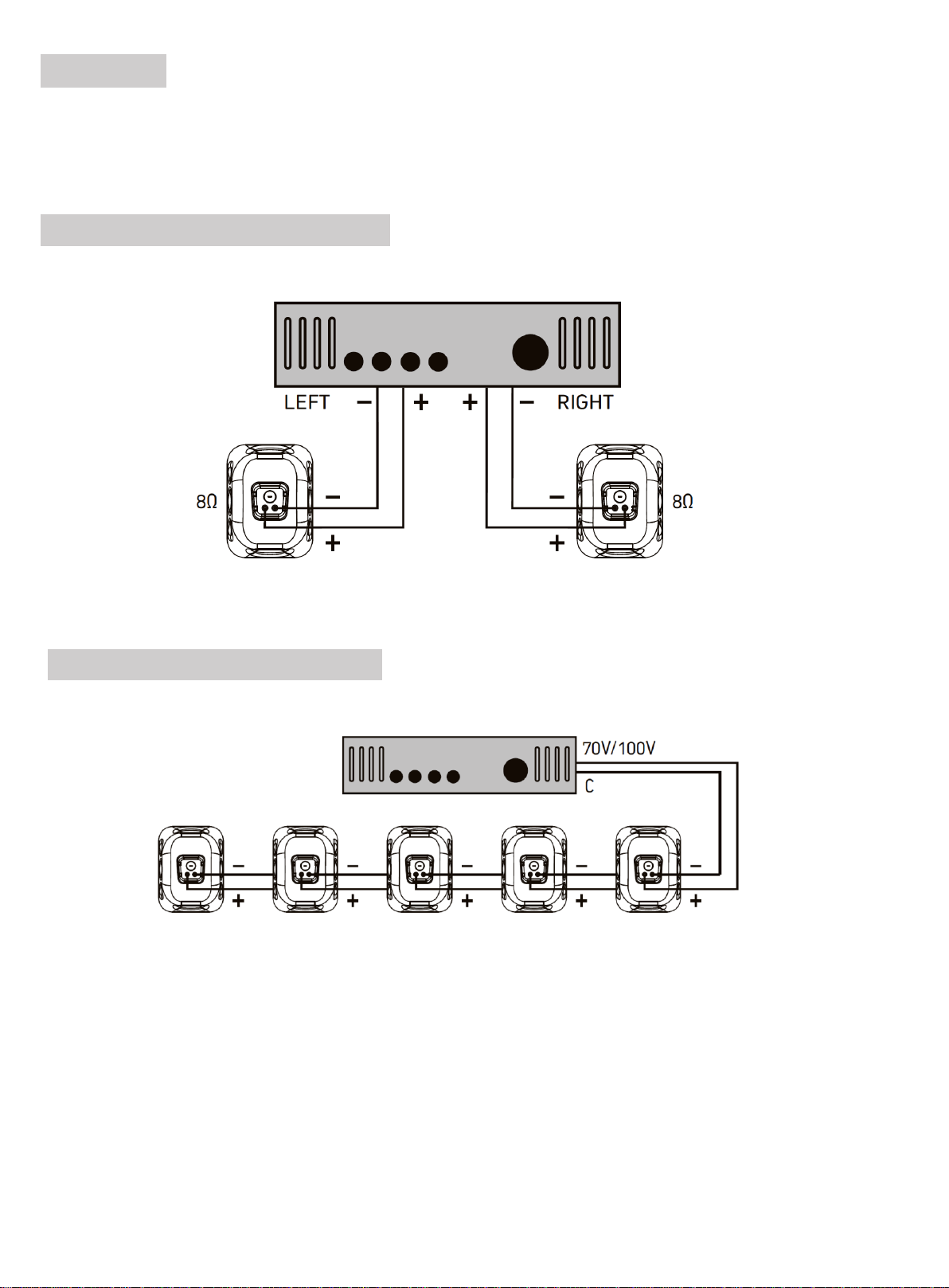

Für Lautsprecher ohne Transformator
Für Lautsprecher mit Transformator
Schließen Sie das Lautsprecherkabel (empfohlene Stärke 14-16 mm Durchmesser)
an der Rückseite des Lautsprechers wie in der Grafik unten beschrieben an.
Bitte beachten Sie die Polaritätsmarkierungen, Rot = +Pol, Schwarz = - Pol
Achtung: bei falscher Polarität durch Fehlverbindungen kann es zu Beschädigungen an den techn. Geräten kommen
HINWEIS: Die Wattleistung eines einzelnen Lautsprechers, multipliziert mit der Anzahl der genutzten
Lautsprecher darf die Ausgangsleistung (in Watt) des genutzten Verstärkers (70V / 100V) nicht überschreiten.
Das obige Beispiel zeigt insgesamt 5 Lautsprecher mit je 16 Watt. Bei einer derartigen Nutzung benötigen
Sie einenVerstärker mit mindestens (5) x (16Watt) =80W.
Eine gute Faustregel ist, einen Verstärker mit ca. 20% größerer Leistung zu wählen. In diesem Fall sollte
ein Verstärker ca. 100 Watt liefern.
Spezifikationen
Pflege und Wartung
Schalten Sie den Lautsprecher aus, wenn Sie ihn längere Zeit nicht benutzen
Berühren Sie niemals die Lautsprecher-Innenteile sowie die Membrane
Stellen Sie vor dem Reinigen sicher, dass alle Geräte ausgeschaltet sind.
Oberflächen und Gehäuse müssen nur gelegentlich abgestaubt / gereinigt werden.
Verwenden Sie niemals Chemikalien oder Lösungsmittel, da diese die Oberfläche beschädigen können.
Stets mit einem trockenen Tuch reinigen.
Modell
OLS-5 BK
Tieftöner
5,25 "Polypropylenkegel
Hochtöner
1 "Titanium Dome
RMS-Leistung
50 W
Frequenzgang (± 3 dB)
90 Hz- 220 kHz
Nennimpedanz
8Ω
Empfindlichkeit
90dB
Gehäusemaße
190×158×250mm
(7.5"×6.2"×9.8")
IP-Level
IP56

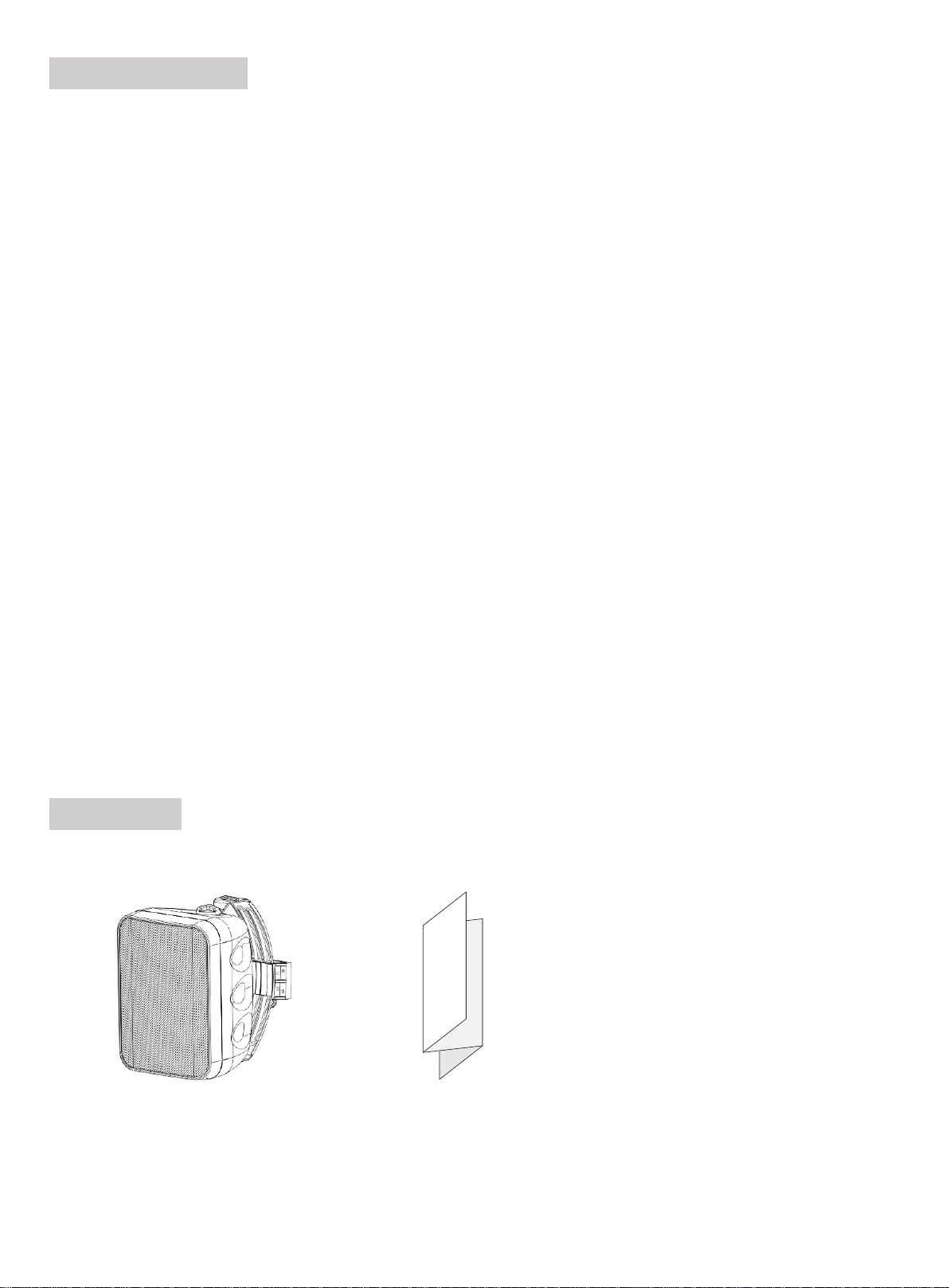

Packing List
1- Please read the instructions carefully before installation and use. Keep the manual safe for future reference.
2- Prior to installing the speakers into any wall, check the structure for weight bearing ability and avoid contact with
any wiring or plumbing that might be behind the surface area. Installing on soft materials or in areas incapable
of supporting the speakers’ weight may cause personal injury or damage to the speaker.
3- Make sure the speaker is properly secured to the wall. Please use the proper screws, bolts, or anchors.
Failure to do so may cause the speaker to become unsecured and cause potential damages/injuries.
4- Damage to the woofer and tweeter may occur if the speaker is dropped or hit-resulting in no sound or distorted sound.
5- Never overdrive your speakers to the point of distortion and always reduce volume prior to switching input sources
(e.g., FM to CD).
6- Use only approved and certified wiring in your installation, do not stretch or place the wire in contact
with sharp objects.
7- Prior to removing cables ensure all power to your amplifier and other components is turned off.
8- When installing the speakers outside, choose areas such as the underside of eaves to avoid strong direct sunlight
which may affect the color and life of the speaker enclosure.
9- Never use overdriven amplifiers for connection. Your loudspeaker may be damaged by distorted signals produced by
a weak or inadequate amplifier.
Speaker User manual
User Manual English
Safety Instructions
Installation
Connections

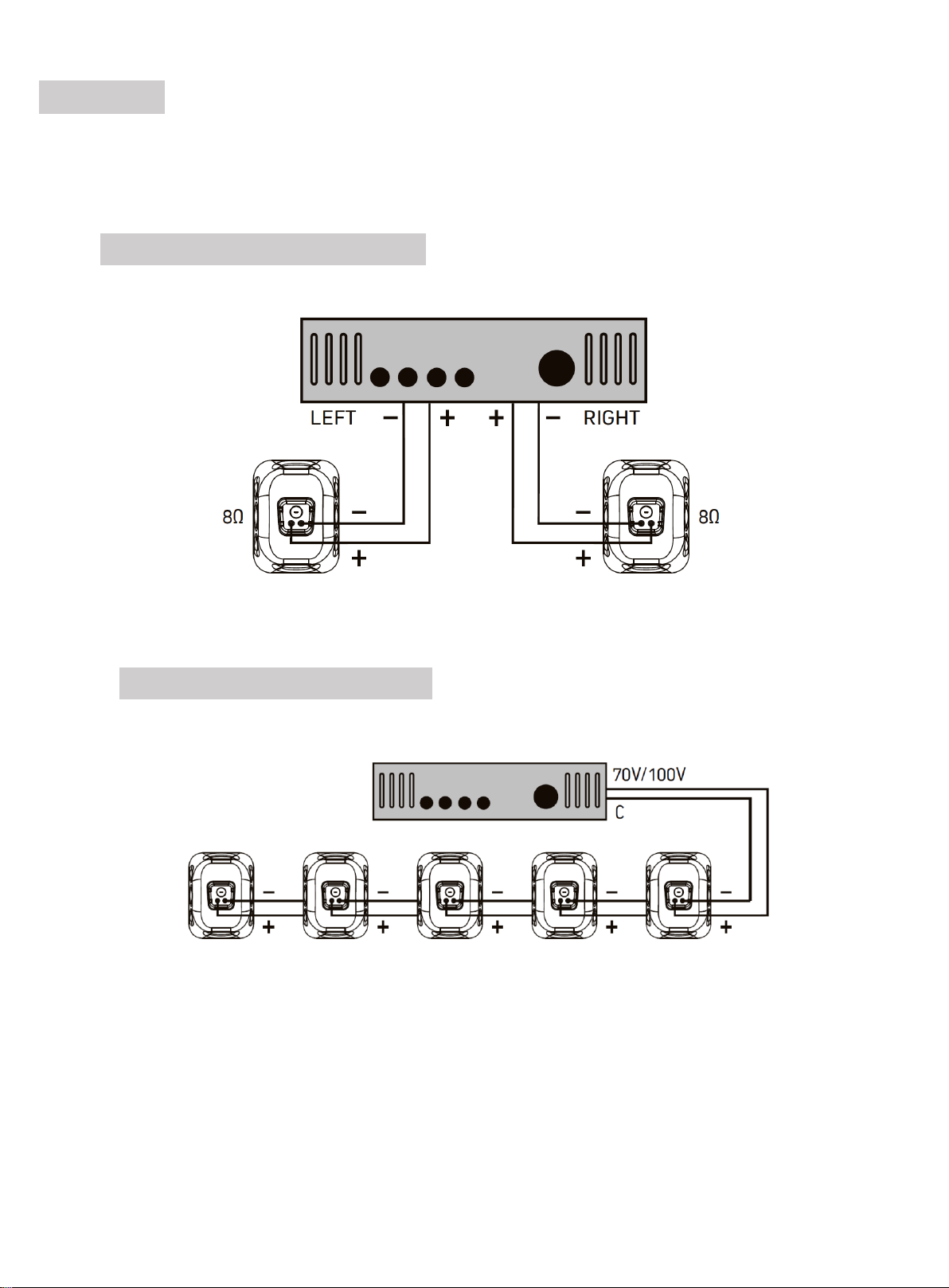

For Speaker without Transformer
For Speaker with Transformer
Connect speaker wire (recommended 14-16 gauge) from the speaker output of the amplifier being used to the speaker
Connectors found on the backside of the speaker. Pay careful attention to polarity markings, Red = Positive, Black =
Negative. Damage may occur if polarity has been reversed or improperly wired.
NOTE: The total number of speakers multiplied by the tap value cannot exceed the output power (in watts) of the
70V/100V amplifier. The above example shows 5 total speakers. Using the 16W taps, you will need an amplifier with at
least (5)x(16)=80W. A good rule of thumb is to select an amplifier with 20% greater power; in this case, an amplifier that
delivers about 100W.
Specification
Care and Maintenance
Turn off the power to the speaker when unused for long periods of time.
Never touch the speaker drivers.
Ensure all equipment is turned off prior to cleaning.
Surfaces and cabinet need only occasional dusting/cleaning.
Never use chemicals or solvents as they may damage the surface. Always clean using a dry cloth.
WEEE-Declaration
Your product is designed and manufactured with materials and components of high quality, which are recyclable and can be reused.The symbol means
that your product should be disposed of separately from household waste when it reaches its end of life. Please dispose of this equipment at your local
collection point or recycling center. Please
help to protect the environment in which we all live.
All specifications and appearances are subject to change without notice. All information was correct at time of printing. Musikhaus Kirstein GmbH does
not guarantee for the accuracy or completeness of any description, photograph or statement contained in this manual. Printed
colors and specifications may vary slightly from product. Products from Musikhaus Kirstein GmbH are only sold through authorized dealer. Distributors
and dealers are not agents of Musikhaus Kirstein GmbH and have no authority to bind Musikhaus Kirstein GmbH legally in any way. This manual is
protected by copyright. Any copying or reprint, even in excerpts, is only allowed with written consent of Musikhaus Kirstein GmbH. The same applies to
reproduction or copying of images, even in altered form.
WEEE-Erklärung
Ihr Produkt wurde mit hochwertigen Materialien und Komponenten entworfen und hergestellt, die recycelbar sind und wieder verwendet werden
können. Dieses Symbol bedeutet, dass elektrische und elektronische Geräte am Ende ihrer Nutzungsdauer vom Hausmüll getrennt entsorgt werden
müssen. Bitte entsorgen Sie dieses Gerät bei Ihrer örtlichen kommunalen Sammelstelle oder im Recycling Center. Bitte helfen Sie mit, die Umwelt, in
der wir leben, zu erhalten.
Musikhaus Kirstein GmbH
Bernbeurener Strasse 11
86956 Schongau
Telefon: 0049-8861-909494-0
Telefax: 0049-8861-909494-19
www.kirstein.de
MODEL
OLS-5 BK
RMS Power
40W
Frequency Response
100Hz - 20kHz
Sensitivity (±3dB)
89dB
Nominal Impedance (ohm)
8
Woofer
5.25" Paper Cone
Tweeter
0.5" Mylar Dome
Dimensions (mm)
271x183x38
(10.7"x7.2"x1.5
Finish
Black, White
Grille
Black, White
