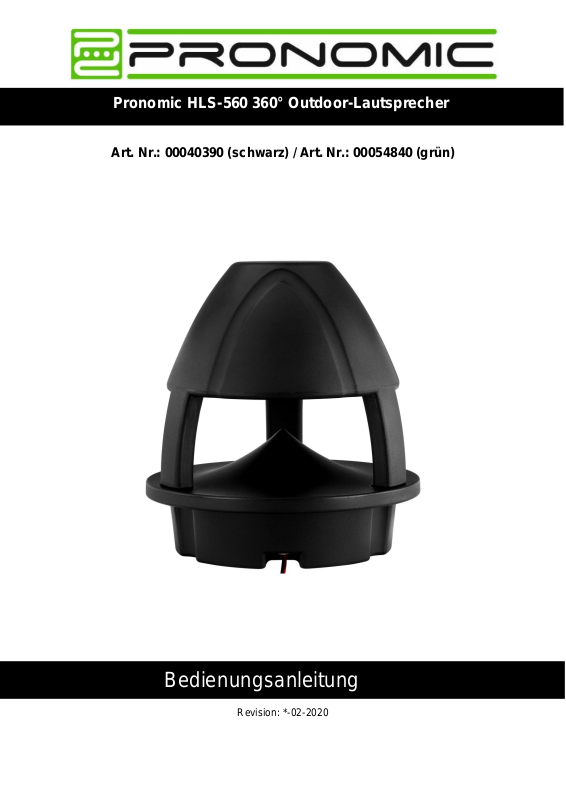

Pronomic HLS-560 360° Outdoor-Lautsprecher
Bedienungsanleitung
Art. Nr.: 00040390 (schwarz) / Art. Nr.: 00054840 (grün)
Revision: *-02-2020
Page 2
HLS-560 Outdoor Lautsprecher
© 2020
Diese Bedienungsanleitung ist urheberrechtlich geschützt. Die Vervielfältigung dieser
Bedienungsanleitung, auch auszugsweise, ist nur mit Genehmigung der Musikhaus Kirstein
GmbH gestattet. Gleiches gilt für die Vervielfältigung oder das Kopieren von Bildern, auch in
geänderter Form.
Inhaltsverzeichnis
Zweckbestimmung ............................................................................................................... 2
SICHERHEIT ......................................................................................................................... 2
Anschlüsse ........................................................................................................................... 2
Lieferumfang ........................................................................................................................ 3
Technische Daten und Spezifikationen .............................................................................. 3
Wichtige Sicherheitsvorkehrungen ..................................................................................... 4
Installation ............................................................................................................................ 4
Gerät verbinden .................................................................................................................... 5
REINIGUNG ........................................................................................................................... 5
WEEE-Erklärung (Waste of Electrical and Electronic Equipment) ................................... 6
Page 3
HLS-560 Outdoor Lautsprecher
2020-04-14 HLS-560 Outdoor Lautsprecher 1
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben.
Um sicherzustellen, dass Sie mit diesem Lautsprecher voll und ganz zufrieden sind, lesen
und befolgen Sie diese Bedienungsanleitung, bevor Sie unser Produkt verwenden.
Bewahren Sie diese Bedienungsanleitung an einem sicheren Ort auf. Die
Bedienungsanleitung muss an alle nachfolgenden Anwender weitergegeben werden.
Bedienungsanleitung beachten!
Mit dem Signalwort WARNUNG sind die Gefahren gekennzeichnet, die
ohne Vorsichtsmaßnahmen zu schweren Verletzungen führen können.
Mit dem Signalwort HINWEIS sind allgemeine Vorsichtsmaßnahmen
gekennzeichnet, die im Umgang mit dem Produkt beachtet werden
sollen.
Bilder und Bildschirmdarstellungen in dieser Bedienungsanleitung können
vom Erscheinungsbild des tatsächlichen Produkts geringfügig
abweichen, solange dies keine negativen Auswirkungen auf die
technischen Eigenschaften und Sicherheit des Produkts hat.
Alle personenbezogenen Formulierungen in dieser Bedienungsanleitung
sind geschlechtsneutral zu betrachten.
Diese Bedienungsanleitung gilt für Personen, die von einer für ihre Sicherheit
verantwortlichen Person beaufsichtigt oder in die Bedienung des Gerätes eingewiesen
wurden und nachgewiesen haben mit dem Gerät umgehen zu können.
Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht
mit dem Lautsprecher spielen.
Lassen Sie die Kinder nicht unbeaufsichtigt.
Alle Informationen in dieser Bedienungsanleitung wurden nach bestem Wissen und Gewissen
kontrolliert. Weder Autor noch Herausgeber können jedoch für Schäden haftbar gemacht
werden, die in Zusammenhang mit der Verwendung dieser Bedienungsanleitung stehen.
Sonstige, in diesem Dokument aufgeführte Produkt-, Marken- und
Unternehmensbezeichnungen können die Warenzeichen ihrer jeweiligen Eigentümer sein.
Die Einhaltung sämtlicher anwendbarer Urheberrechtsgesetze liegt in der Verantwortung
des Anwenders dieses Dokuments.
Page 4
HLS-560 Outdoor Lautsprecher
2 HLS-560 Outdoor Lautsprecher 2020-04-14
Zweckbestimmung
Dieses Gerät ist für den Einsatz im Innen-und-Außenbereich konzipiert. Die Garantie gilt
nicht für Geräte, die für den gewerblichen Gebrauch verwendet werden.
Hinweise zur Outdoor Nutzung:
Das Gerät entspricht der IP56 Schutzart und ist somit für den Outdoor-Einsatz geeignet.
Der sogenannte IP-Code (International Protection Code) kennzeichnet die Eignung eines
elektronischen Gerätes bei bestimmten Temperaturen, Feuchtigkeit, Dämpfen, Staub und
anderen Bedingungen.
Die Schutzart IP56 bedeutet, dass das Gerät gegen starkes Strahlwasser (z.B. Regen)
geschützt ist und das Gehäuse außerdem vollständigen Schutz bei Berührung bietet. Des
Weiteren kann diesem Gerät Staub, auch in normalerweise schädigender Menge, nichts
anhaben.
Dennoch gelten aus Sicherheitsgründen folgende Hinweise:
• Niemals mit nassen Händen den Netzstecker anschließen / abziehen.
• Benutzen Sie den Lautsprecher nicht im Wasser (Pool, See, Badewanne o.ä) und
stellen Sie sicher, dass das Gerät nicht ins Wasser fallen kann.
• Bei unwetterartigen Niederschlägen und/oder extremen Wetterbedingungen (z.B.
Überschwemmung oder Massivschneefall) sollten Sie das Gerät in sichere
Räumlichkeiten bringen.
SICHERHEIT
Stellen Sie sicher, dass das Gerät so aufgestellt ist, dass
niemand über die Verkabelungen stolpern kann.
• Verwenden Sie dieses Gerät nicht im Wasser (z. B. Badewanne, Waschbecken, Pool
o.ä); weitere Details zur Schutzklasse finden unter „Hinweise zur Outdoor-Nutzung“
• Das Gerät sollte nicht in der Nähe von Wärmequellen wie Heizkörpern,
Lüftungsöffnungen oder anderen Geräten (einschließlich Verstärkern) aufgestellt
werden, die Wärme erzeugen;
• Das Gerät darf nicht geöffnet werden. Im Falle einer Fehlfunktion, wenden Sie sich
an einen qualifizierten Servicetechniker oder an den Händler;
• Das Gerät sollte niemals an die Steckdose eingesteckt bleiben, wenn das längere
Zeit nicht benutzt wird;
• Stellen Sie keine Gegenstände auf das Gerät.
• Berühren und Beschädigen Sie nicht die Membranen der Lautsprecher.
• Stellen Sie beim Anschließen oder Trennen der Verbindungskabel bzw.
Lautsprecherkabel sicher, dass alle involvierten Geräte ausgeschaltet sind.
Anschlüsse
Bei Verwendung anderer als auf dem Gerät angegebenen Spannungen kann das Gerät
irreparabel beschädigt werden.
Page 5
HLS-560 Outdoor Lautsprecher
2020-04-14 HLS-560 Outdoor Lautsprecher 3

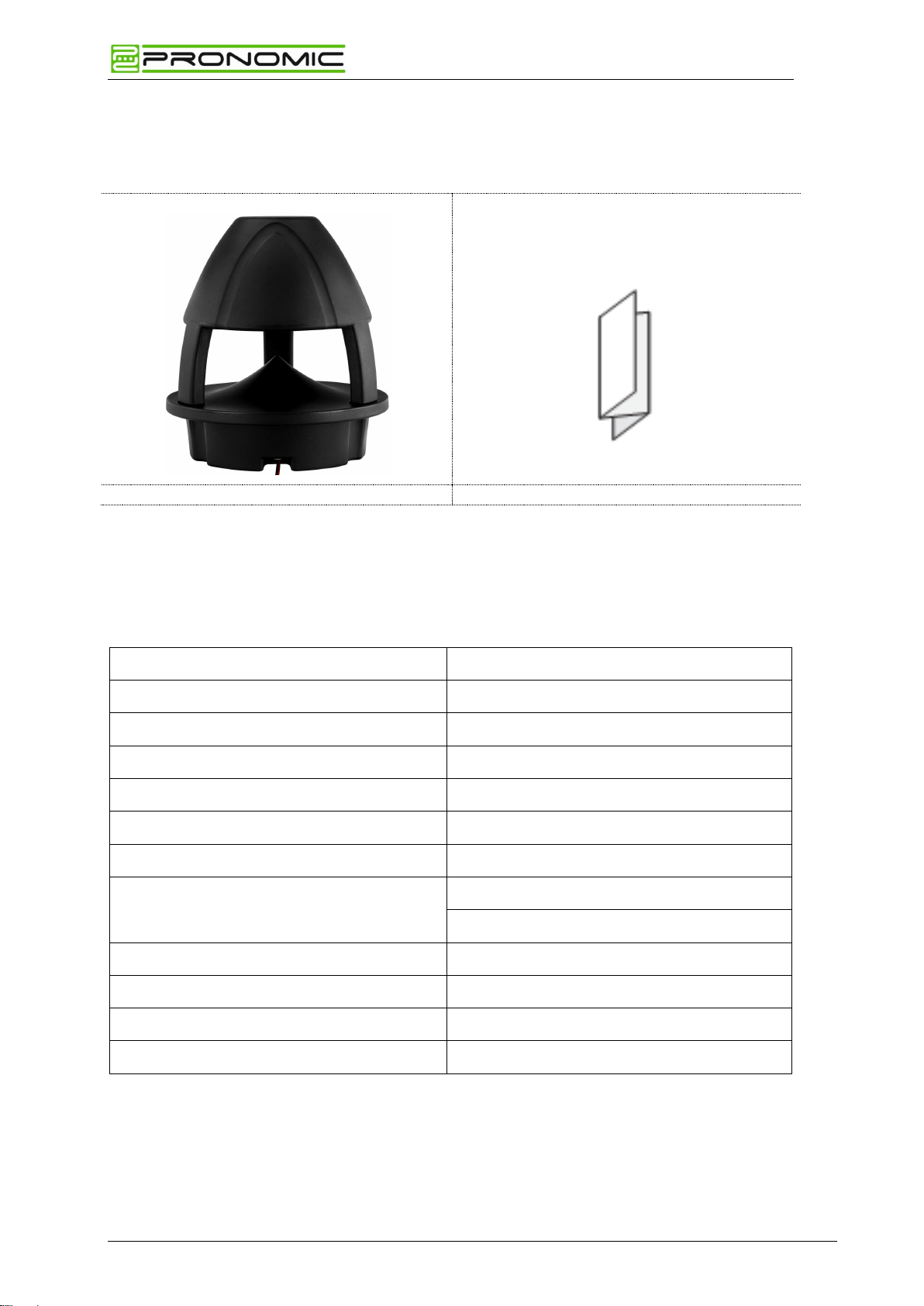

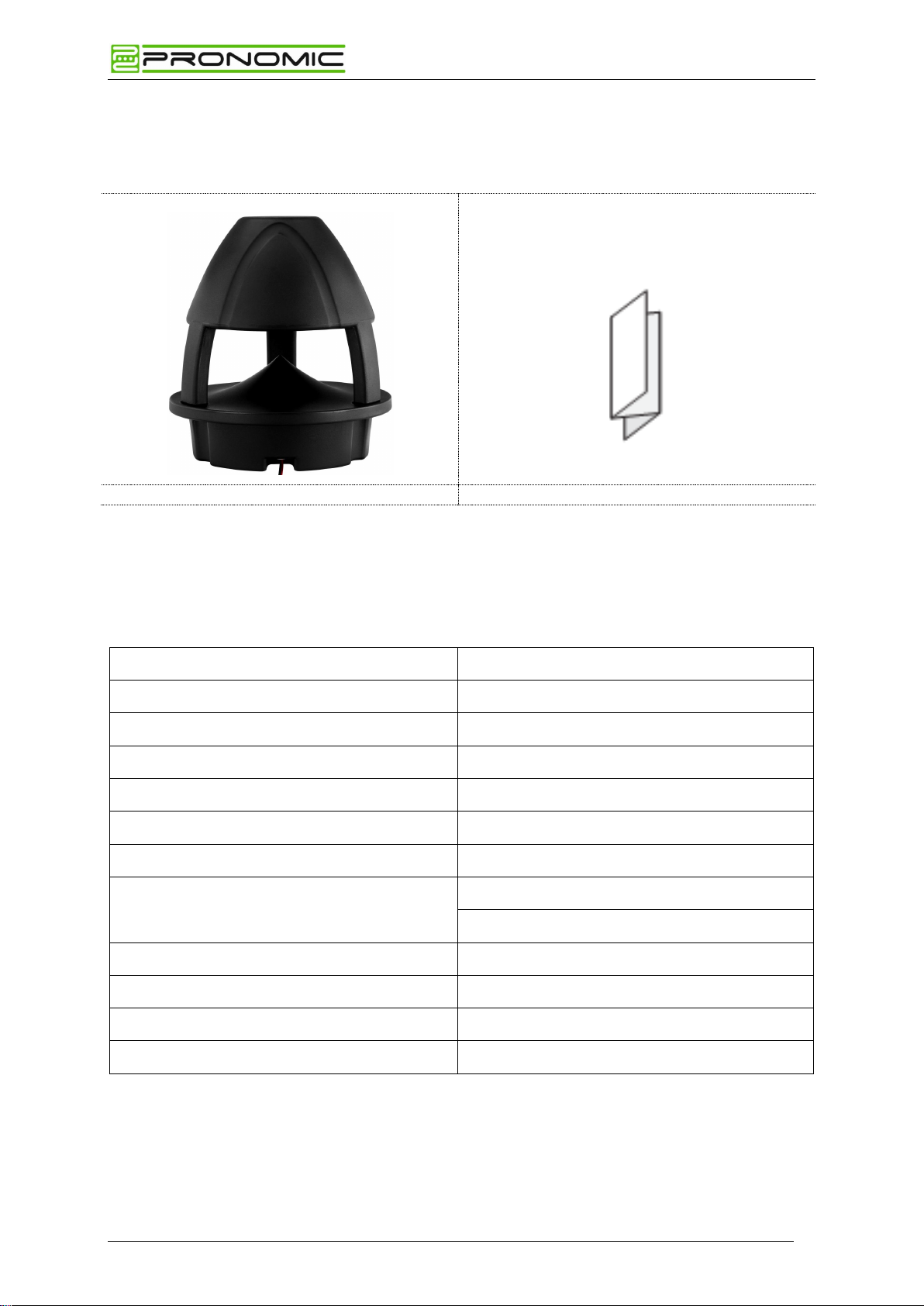

Lieferumfang
Lautsprecher
Bedienungsanleitung
Technische Daten und Spezifikationen
Woofer
Polypropylen Cone
Tweeter
Titanium Dome
Frequenzbereich
60Hz - 20KHz
Tweeter Durchmesser
0,75"
Empfindlichkeit (1w/1m)
90dB
RMS Leistung
60W (240W Peak)
Impedanz (Ω)
8
Transformator
70V: 32-16-8-4-2-1W
100V: 32-16-8-4-2W
Gehäusematerial
LLDPE
Schutzklasse (Outdoor-Nutzung)
IP56
Produktdurchmesser (mm)
365
Produkthöhe (mm)
409
Page 6
HLS-560 Outdoor Lautsprecher
4 HLS-560 Outdoor Lautsprecher 2020-04-14
Wichtige Sicherheitsvorkehrungen
Befolgen Sie folgende Sicherheitsmaßnahmen:
1. Stellen Sie beim Anschließen oder Trennen der Verbindungskabel sicher, dass das
Gerät ausgeschaltet ist.
2. Das Musikhaus Kirstein haftet nicht für Personenschäden, die durch
Nichtbeachtung der Sicherheitsempfehlungen und Warnhinweise verursacht
werden. Dies gilt auch für alle übrigen Schäden in welcher Form auch immer.
Installation
Stellen Sie den Lautsprecher auf eine ebene Fläche.
Abhängig von der Art der Installation kann eine direkte Verlegung der Lautsprecherkabel
vom Verstärker zu den Lautsprechern ausreichend sein, oder die Verwendung eines 1 "1-1 / 2" ID-Rohrs kann erforderlich sein, um die Kabel vor möglichen physischen Schäden
zu schützen.
Saubere Verbindungen können mit der folgenden Methode*geschaffen
werden:
Verwenden Sie wasserdichte Outdoor-Kabelverbinder.
*Werkzeuge oder Zubehör für die Verkabelung sind nicht im Lieferumfang enthalten
Page 7
HLS-560 Outdoor Lautsprecher
2020-04-14 HLS-560 Outdoor Lautsprecher 5
Geräte verbinden (ggf. Nutzung weitere Lautsprecher)

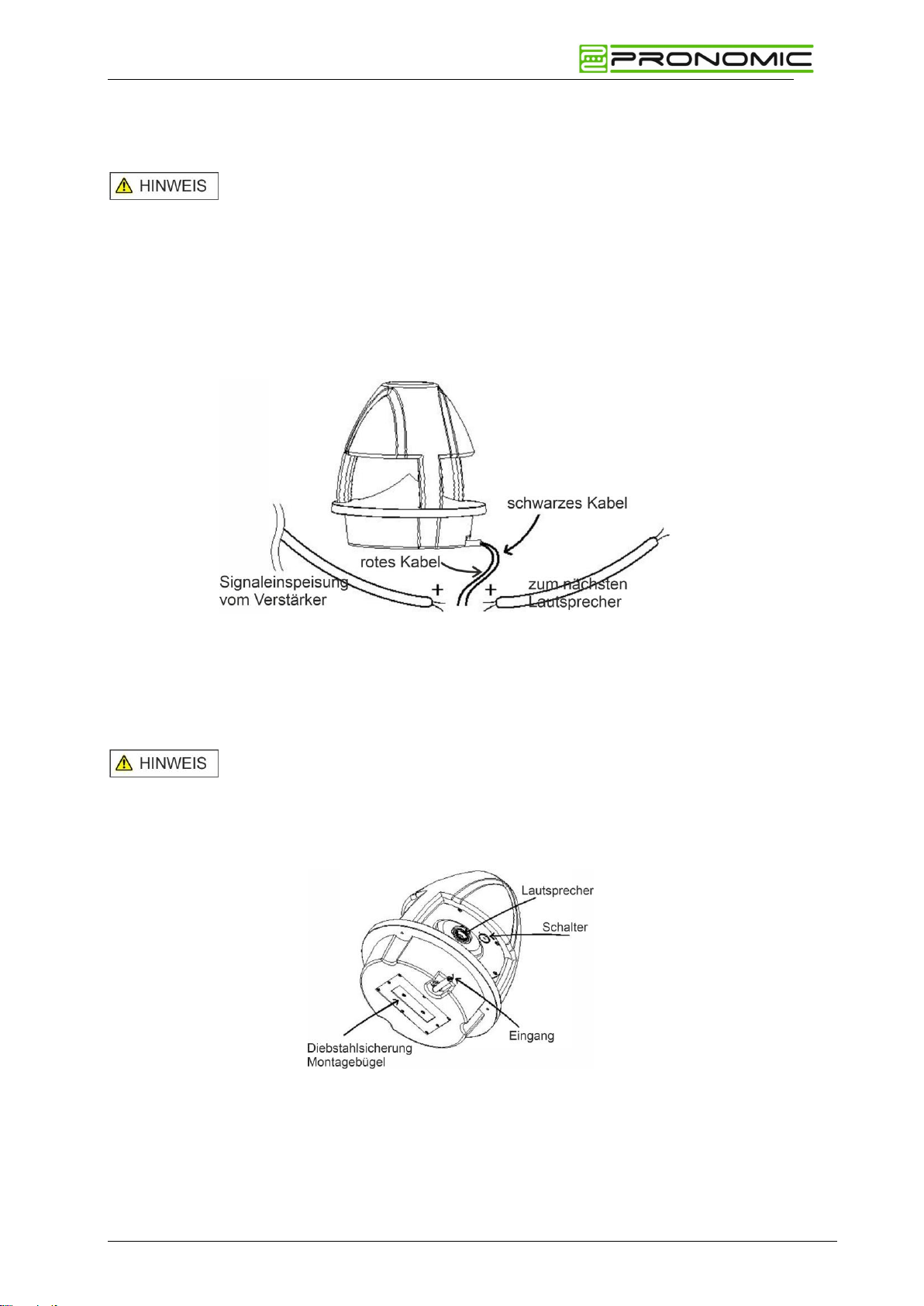

Beachten Sie beim Anschließen der Lautsprecher die richtige Polarität: + (roter Stecker) /
- (schwarzer Stecker).

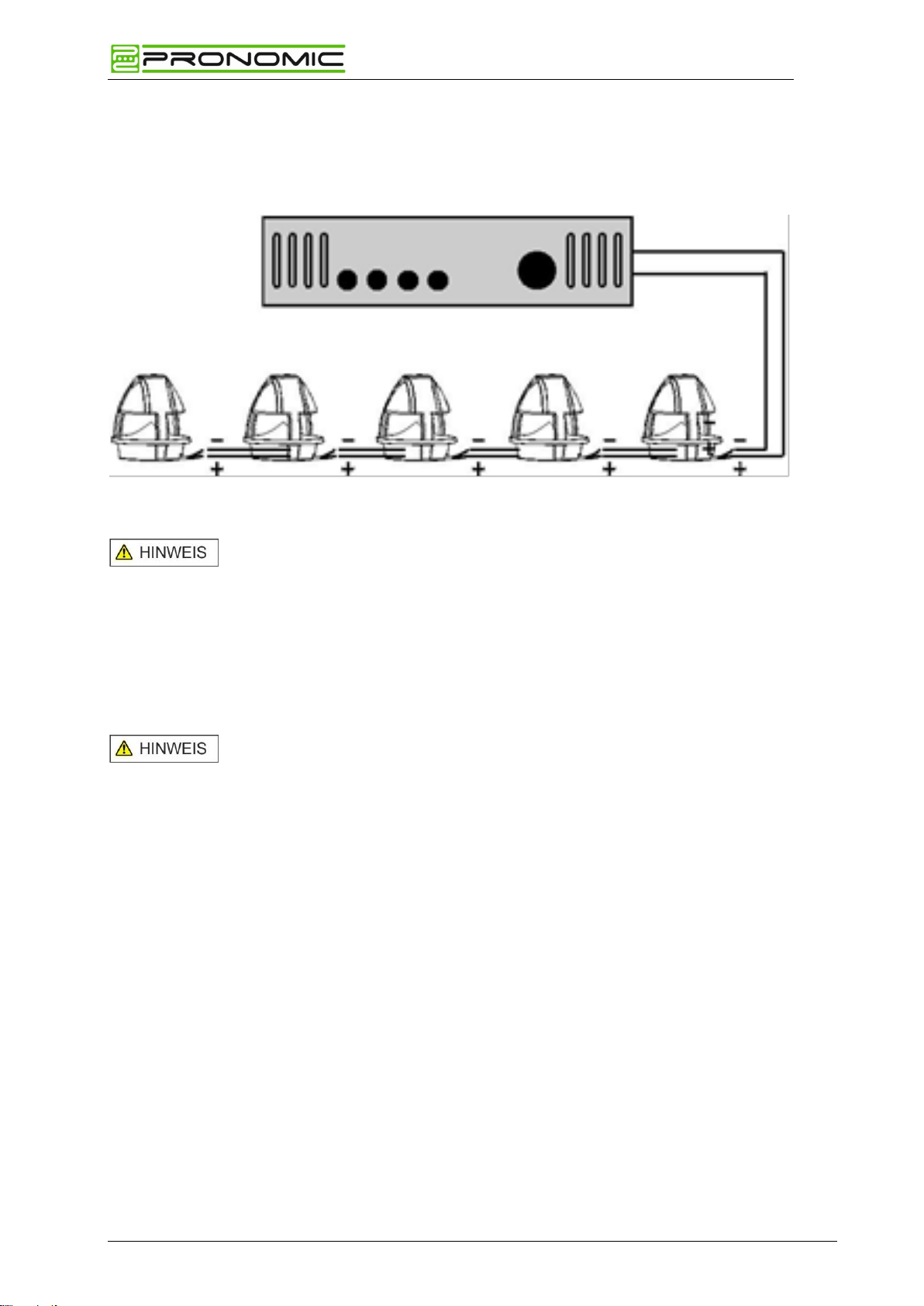

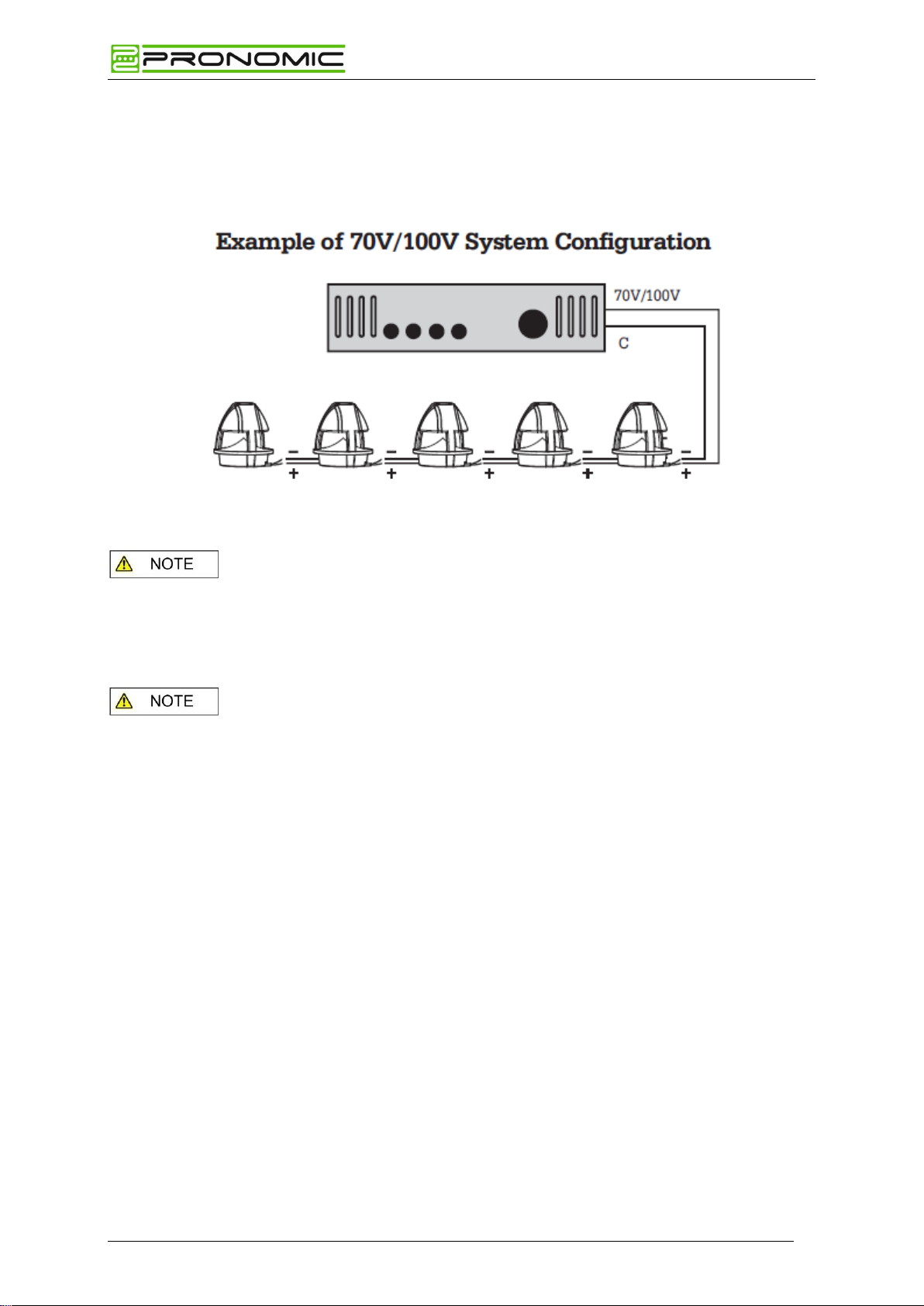

BEISPIEL DER 70V / 100V-SYSTEMKONFIGURATION
Die Wattleistung eines einzelnen Lautsprechers, multipliziert mit der
Anzahl der genutzten
Lautsprecher darf die Ausgangsleistung (in Watt) des genutzten
Verstärkers (70V / 100V) nicht überschreiten.
Das obige Beispiel zeigt insgesamt 5 Lautsprecher mit je 16 Watt. Bei
einer derartigen Nutzung benötigen Sie einen Verstärker mit mindestens
(5) x (16Watt) =80W.
Eine gute Faustregel ist, einen Verstärker mit ca. 20% größerer Leistung
zu wählen. In diesem Fall sollte ein Verstärker ca. 100 Watt liefern.
Achten Sie auf die richtige Polarität für maximale Bassleistung.
REINIGUNG
Stellen Sie vor der Reinigung sicher, dass das Gerät ausgeschaltet ist. Das Gehäuse des
Lautsprechers muss nur gelegentlich mit einem trockenen Tuch abgestaubt werden. Bitte
berühren Sie die Antriebseinheiten nicht. Versuchen Sie nicht, die Lautsprecher mit
chemischen Lösungsmitteln zu reinigen, da dies die Lackoberfläche beschädigen kann.
Page 8
HLS-560 Outdoor Lautsprecher
6 HLS-560 Outdoor Lautsprecher 2020-04-14
WEEE-Erklärung
(Waste of Electrical and Electronic Equipment)
Ihr Produkt wurde unter Verwendung hochwertiger Materialien und Komponenten
entwickelt und hergestellt, die recycelbar und wiederverwendbar sind. Das Symbol
bedeutet, dass Ihr Produkt am Ende seiner Lebensdauer vom Hausmüll getrennt entsorgt
werden muss.
Entsorgen Sie dieses Gerät bei Ihrer örtlichen Sammelstelle oder Recyclingstelle.
Bitte helfen Sie mit, die Umwelt zu schützen, in der wir alle leben.
Alle technischen Daten und Erscheinungsbilder können ohne vorherige Ankündigung
geändert werden. Alle Angaben waren zum Zeitpunkt der Drucklegung korrekt. Die
Musikhaus Kirstein GmbH übernimmt keine Gewähr für die Richtigkeit oder
Vollständigkeit der in diesem Handbuch enthaltenen Beschreibungen, Fotos oder
Aussagen. Gedruckte Farben und Spezifikationen können geringfügig vom Produkt
abweichen. Produkte der Musikhaus Kirstein GmbH werden nur über autorisierte Händler
vertrieben. Distributoren und Händler sind keine Vertreter der Musikhaus Kirstein GmbH
und nicht befugt, die Musikhaus Kirstein GmbH in irgendeiner Weise rechtlich zu binden.
Musikhaus Kirstein GmbH
Bernbeurener Str. 11
86956 Schongau – Germany
Telefon/Phone: 0049-8861-909494-0
Telefax/Fax: 0049-8861-909494-19
www.kirstein.de
Page 9
Pronomic HLS-560 360° Outdoor Speaker
Operating Manual
Item No.: 0040390 (black) / Item No.: 00054840 (green)
Revision: *-02-2020
Page 10
HLS-560 Outdoor Speaker
© 2020
This manual is protected by copyright. Any copying or reprint, even in excerpts, is only
allowed with written consent of Musikhaus Kirstein GmbH. The same applies to reproduction
or copying of images, even in altered form.
Contents
Intended purpose ................................................................................................... 2
SAFETY ................................................................................................................... 2
Connections ........................................................................................................... 2
Package Contents .................................................................................................. 3
Technical Data and Specifications ........................................................................ 3
Important Safety Precautions ................................................................................ 4
Installation .............................................................................................................. 4
Connect the device ................................................................................................ 5
CLEANING .............................................................................................................. 5
WEEE Declaration (Waste of Electrical and Electronic Equipment) .................. 6
Page 11
HLS-560 Outdoor Speaker
2020-04-14 HLS-560 Outdoor Speaker 1
Thank you for purchasing this product. To ensure you will be completely satisfied with this product,
read and understand this manual carefully before use. Keep the manual in a safe place. The
Operating Manual must be passed on to all subsequent users.
Follow the Operating Manual!
The signal word WARNING identifies hazards, which can result without
precautions in serious injury.
The signal word NOTE indicates general precautions, which should be
observed in handling the product.
Images used in this manual may differ slightly from the actual product, as
long as it has no adverse effect on the properties and safety of the
product.
All personal formulations in these instructions are to be considered gender
neutral.
These operating instructions apply to persons who have been supervised or instructed in the
operation of the unit by a person responsible for their safety and who have proven to be able
to handle the unit.
Children should be supervised to ensure that they do not play with the
unit. Do not leave the children unattended.
All information contained in this Operating Manual is accurate to the best of our knowledge and
belief. Neither the author nor the publisher, however, can be held liable for damages or losses that
arise in connection with the use of this Operating Manual.
Other product, brand or company designations specified in this document are possibly the
trademarks of their respective owners. Compliance with all applicable copyright laws is the
responsibility of the user of this document.
Page 12
HLS-560 Outdoor Speaker
2 HLS-560 Outdoor Speaker 2020-04-14
Intended purpose /Protection Class IP56
This device is designed for indoor and outdoor use. The guarantee does not apply to devices
that are used for professional use.
The device corresponds to the IP56 protection class and is therefore suitable for outdoor
use. The so-called IP code (International Protection Code) indicates the suitability of an
electronic device at certain temperatures, humidity, vapors, dust and other conditions.
Degree of protection IP56 means that the device is protected against strong water jets (e.g.
rain) and the housing also offers complete protection when touched. Furthermore, dust, even
in normally damaging quantities, cannot harm this device.
Nevertheless, the following information applies for security reasons:
• Never connect / disconnect the mains plug with wet hands.
• Do not use the loudspeaker in the water (pool, lake, bath tub or similar) and make sure
that the device cannot fall into the water.
• In the event of storm-like precipitation and / or extreme weather conditions (e.g. flooding or
heavy snowfall, winter climate), you should bring the device to a safe place.
SAFETY
Make sure that the unit is positioned so that no one can trip
over the power cord or wiring.
• Do not use this product in water (e.g. near a bathtub, washbasin, kitchen sink, a swimming
pool, etc.) ;Make sure it cannot fall into water. Please refer to protection class usage as
mentioned above (IP-56)
• Do not place this product near heat sources such as radiators, vents or other devices
(including amplifiers) that generate heat;
• Do not open this product. In the event of a malfunction, contact a qualified service
technician or the dealer;
• Do not leave this product plugged in when not in use for a long time;
• Do not place any objects on the product. Do not cover it.
Connections
Using voltages, Power or Impedancies other than those specified on the device can
irreparably damage the device.
Page 13
HLS-560 Outdoor Speaker
2020-04-14 HLS-560 Outdoor Speaker 3
Package Contents
Speaker
User manual
Technical Data and Specifications
Woofer
Polypropylene Cone
Tweeter
Titanium Dome
Frequency response
60Hz - 20KHz
Tweeter diameter
0.75"
Sensitivity (1w/1m)
90dB
RMS Power
60W (240W Peak)
Impedance (Ω)
8
Transformer
70V: 32-16-8-4-2-1W
100V: 32-16-8-4-2W
Housing material
LLDPE
Environment
IP56
Product diameter (mm)
365
Product height (mm)
409
Page 14
HLS-560 Outdoor Speaker
4 HLS-560 Outdoor Speaker 2020-04-14
Important Safety Precautions
Follow these safety precautions:
1. When connecting or disconnecting the connection cables, make sure that the device is
switched off.
2. The Musikhaus Kirstein is not liable for personal injury caused by non-compliance with
the safety recommendations and warnings. This also applies to all other damage in
whatever form.
Installation
Place the speaker on a flat surface.
Depending on the type of installation, direct routing of the speaker cables from the amplifier
to the speakers may be sufficient, or the use of a 1 " or 1-1 / 2" ID tube may be required to
protect the cables from possible physical damage
Connections can be protected using one of the following method*:
Use waterproof cable connectors and screw cables together
*Accessory and tools for installation are not part of the delivery.
Page 15
HLS-560 Outdoor Speaker
2020-04-14 HLS-560 Outdoor Speaker 5

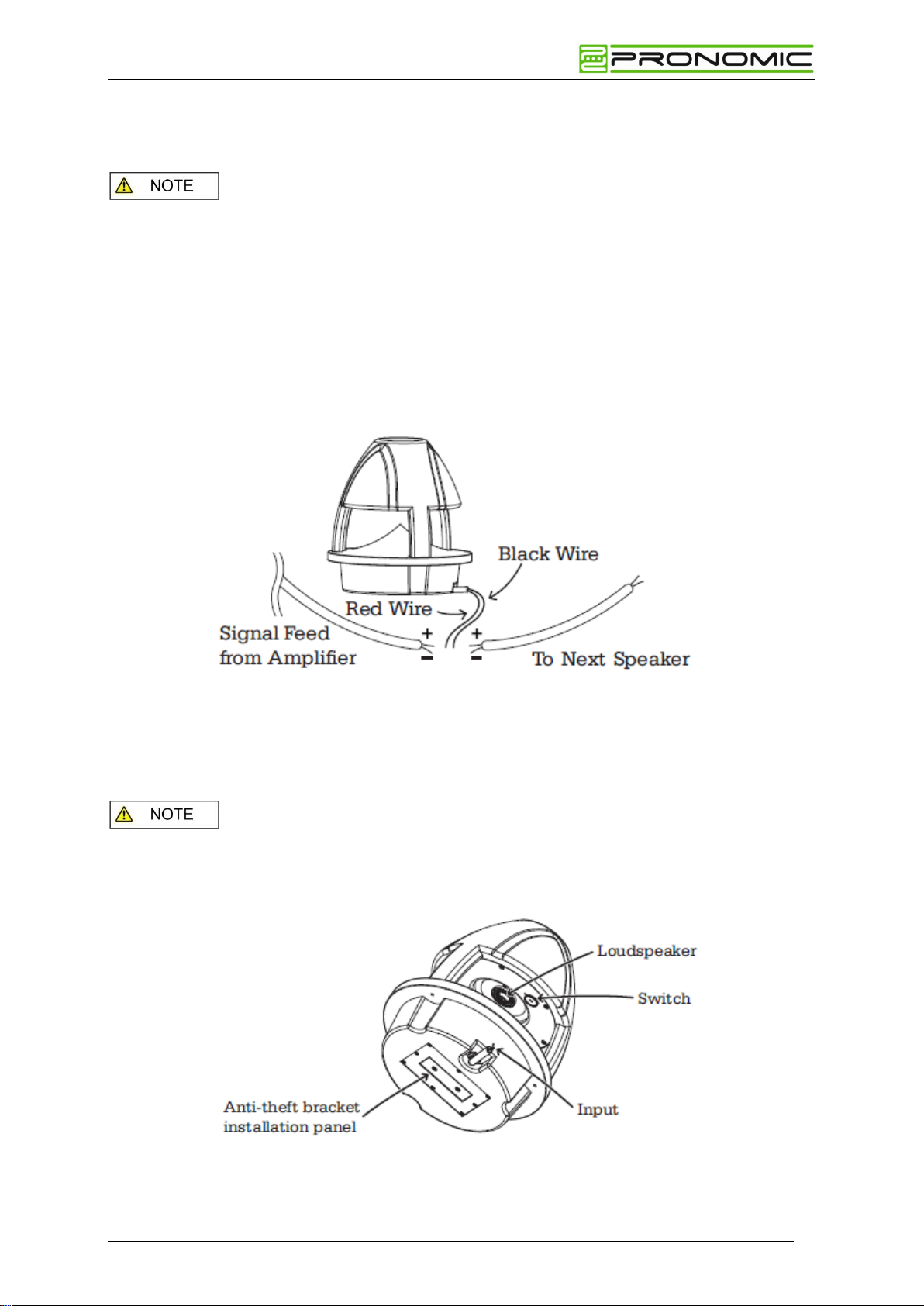

Connect the device
Pay attention to the correct polarity when connecting the speakers: + (red plug) / - (black
plug).
The total number of speakers multiplied by the tap value cannot exceed
the output power (in watts) of the 70V/100V amplifier. The above example
shows 5 total speakers. Using the 16W taps, you will need an amplifier
with at least (5) x (16) = 80W. A good rule of thumb is to select an amplifier
with 20% greater power; in this case, an amplifier that delivers about
100W.
Pay attention to the correct polarity for maximum bass performance.
CLEANING
Before cleaning, make sure that the device is switched off. The speaker housing only needs
to be dusted occasionally with a dry cloth. Please do not touch the drive units. Do not try to
clean the speakers with chemical solvents as this can damage the paint surface.
Page 16
HLS-560 Outdoor Speaker
6 HLS-560 Outdoor Speaker 2020-04-14
WEEE Declaration
(Waste of Electrical and Electronic Equipment)
Your product has been designed and manufactured using quality materials and components
that are recyclable and reusable. The symbol means that your product must be disposed
separately from household waste at the end of its service life.
Dispose of this equipment at your local collection point or recycling center.
Please help to protect the environment in which we all live.
All specifications and appearances are subject to change without notice. All information was
correct at time of printing. Musikhaus Kirstein GmbH does not guarantee for the accuracy or
completeness of any description, photograph or statement contained in this manual. Printed
colors and specifications may vary slightly from product. Products from Musikhaus Kirstein
GmbH are only sold through authorized dealer. Distributors and dealers are not agents of
Musikhaus Kirstein GmbH and have no authority to bind Musikhaus Kirstein GmbH legally in
any way.
Musikhaus Kirstein GmbH
Bernbeurener Str. 11
86956 Schongau – Germany
Telefon/Phone: 0049-8861-909494-0
Telefax/Fax: 0049-8861-909494-19
Loading...
