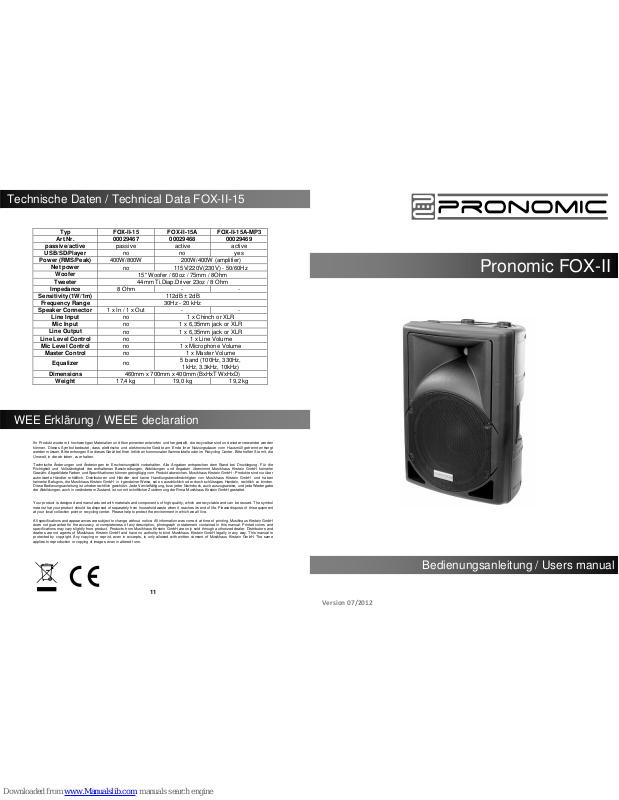

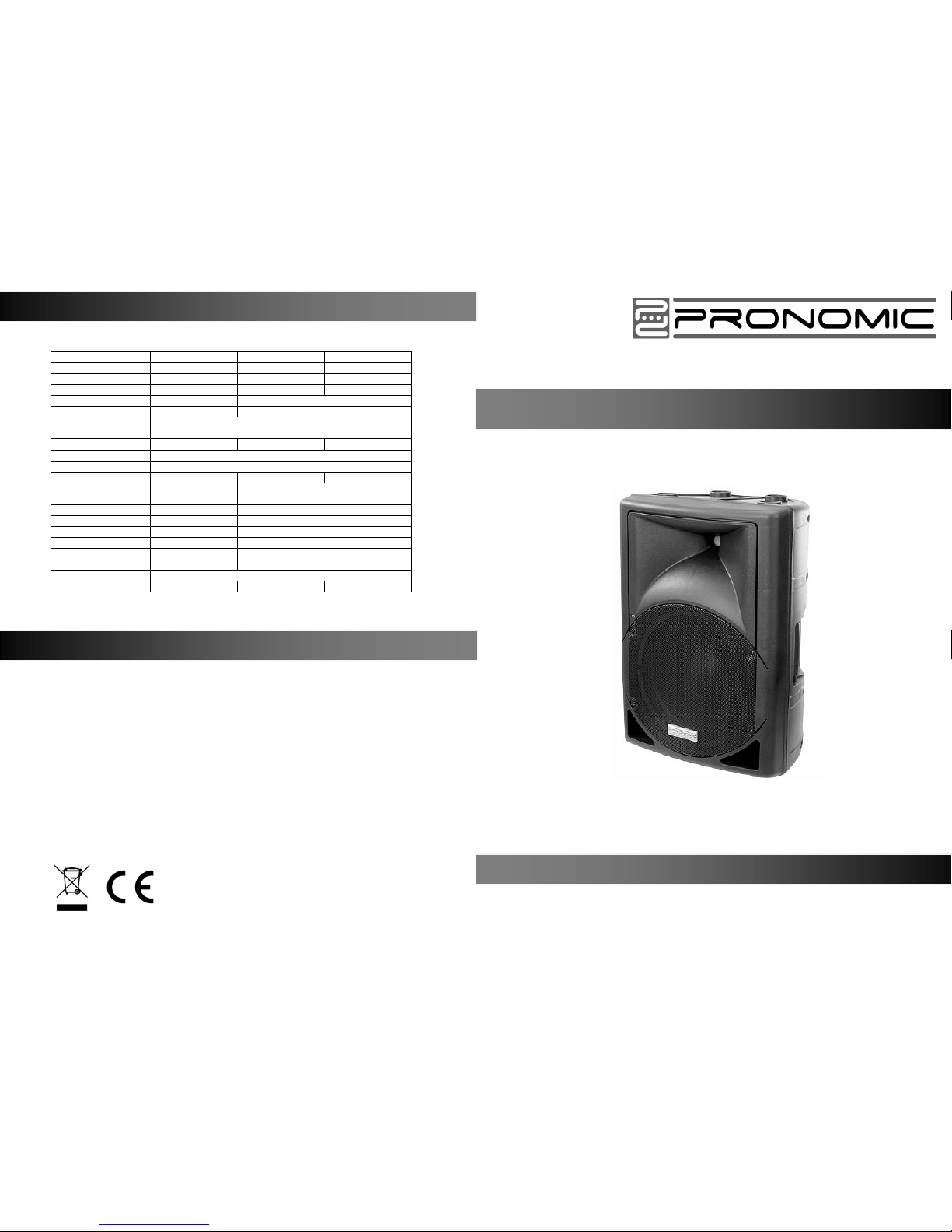

11
Typ FOX-II-15 FOX-II-15A FOX-II-15A-MP3
Art.Nr. 00029467
00029468
00029469
passive/active
passive active active
USB/SD/Player
no no yes
Power (RMS/Peak)
400W/800W 200W/400W (amplifier)
Net power
no 115V/220V(230V) - 50/60Hz
Woofer
15" Woofer / 60oz / 75mm / 8Ohm
Tweeter
44mm Ti.Diap.Driver 23oz / 8 Ohm
Impedance
8 Ohm - -
Sensitivity (1W/1m)
112dB ± 2dB
Frequency Range
30Hz - 20 kHz
Speaker Connector
1 x In / 1 x Out - -
Line Input
no 1 x Chinch or XLR
Mic Input
no 1 x 6,35mm jack or XLR
Line Output
no 1 x 6,35mm jack or XLR
Line Level Control
no 1 x Line Volume
Mic Level Control
no 1 x Microphone Volume
Master Control
no 1 x Master Volume
Equalizer
no
5 band (100Hz, 330Hz,
1kHz, 3.3kHz, 10kHz)
Dimensions
460mm x 700mm x 400mm (BxHxT WxHxD)
Weight
17,4 kg 19,0 kg 19,2 kg
Ihr Produkt wurde mit hochwertigen Materialien und Komponenten entworfen und hergestellt, die recycelbar sind und wieder verwendet werden
können. Dieses Symbol bedeutet, dass elektrische und elektronische Geräte am Ende ihrer Nutzungsdauer vom Hausmüll getrennt entsorgt
werden müssen. Bitte entsorgen Sie dieses Gerät bei Ihrer örtlichen kommunalen Sammelstelle oder im Recycling Center. Bitte helfen Sie mit, die
Umwelt, in der wir leben, zu erhalten.
Technische Änderungen und Änderungen i m Erscheinungsbild vorbehalten. Alle Angaben entsprechen d em Stand bei Drucklegung. Für die
Richtigkeit und Vollständigkeit der enthaltenen Beschreibungen, Abbildungen und Angaben übernimmt Musikhaus Kirstein GmbH keinerlei
Gewähr. Abgebildete Farben und Spezifikationen können geringfügig vom Produkt abweichen. Musikhaus Kirstein GmbH - Produkte sind nur über
autorisierte Händler erhältlich. Distributoren und Händler sind keine Handlungsbevollmächtigten von Musikhaus Ki rstein GmbH und haben
keinerlei Befugnis, die Musikhaus Kirstein GmbH in irgendeiner Weise, sei es ausdrücklich oder durch schlüssiges Handeln, rechtlich zu bi nden.
Diese Bedienungsanleitung ist urheberrechtlich geschützt. Jede Vervielfältigung, bzw. jeder Nachdruck, auch auszugsweise, und jede Wiedergabe
der Abbildungen, auch in verändertem Zustand, ist nur mit schriftlicher Zustimmung der Firma Musikhaus Kirstein GmbH gestattet.
Your product is designed and manufactured with materials and components of high quality, which are recyclable and can be reused. The symbol
means that your product should be disposed of separately from household waste when it reaches its end of life. Pl ease dispose of this equipment
at your local collection point or recycling center. Please help to protect the environment in which we all live.
All specifications and appearances are subject to change without notice. All information was correct at time of printing. Musikhaus Kirstein GmbH
does not g uarantee for the accuracy or completeness of any description, photograph or statement contained in this manual. Printed colors and
specifications may vary slightly from product. Products from Musikhaus Kirstein GmbH are only sold through authorized dealer. Distributors and
dealers are not agents of Musikhaus Kirstein GmbH and have no authority to bind Musikhaus Kirstein GmbH legally i n any way. This manual is
protected by copyright. Any copying or reprint, even in excerpts, is only allowed with written consent of Musikhaus Kirstein GmbH. The same
applies to reproduction or copying of images, even in altered form.
Technische Daten / Technical Data FOX-II-15
WEE Erklärung / WEEE declaration
Version 07/2012
Pronomic FOX-II
Bedienungsanleitung / Users manual
Page 2
1
Einleitung:
Herzlichen Dank,
dass Sie sich für die Pronomic FOX II entschieden haben.
Wir wünschen Ihnen viel Spaß und Freude mit Ihrer neuen Pronomic FOX II
Bitte lesen Sie diese Anleitung aufmerksam, um die praktischen Funktionen der
Pronomic FOX II voll nutzen zu können.
Außerdem empfehlen wir Ihnen, dieses Handbuch an einem sicheren und leicht
zugänglichen Ort aufzubewahren, um später darin nachschlagen zu können.
Achtung !
Vor dem ersten Einschalten und der Inbetriebnahme des Geräts lesen Sie auf
Jeden Fall die Sicherheitsanweisungen durch um Verletzungen sowie Beschädigungen
des Geräts zu vermeiden.
Bedienungsanleitung (deutsch) ab Seite 2
Introduction
Thank you for your purchase of the Pronomic FOX II
We hope that you will enjoy the use of the Pronomic FOX II
Please read through this manual carefully before beginning to use, so that you will be able
to take full advantage of the Pronomic FOX II features and enjoy trouble-free operation for
years to come.
Please keep this manual at a safe and dry place where you easily can access it.
Caution !
Before switching on the instrument or device read carefully the safety instructions to avoid
serious injuries or damage of the product.
Operators manual (english) -> start from page 6
D
E
U
T
S
C
H
E
N
G
L
I
S
H
10
Typ FOX-II-12 FOX-II-12A FOX-II-12A-MP3
Art.Nr. 00029464 00029465 00029466
passive/active
passive active active
USB/SD/Player
no no yes
Power (RMS/Peak)
300W/600W
180W/360W (amplifier)
Net power
no
115V/220V(230V) - 50/60Hz
Woofer
12" Woofer / 50oz / 65mm / 8Ohm
Tweeter
34mm Ti.Diap.Driver 13oz / 8 Ohm
Impedance
8 Ohm - -
Sensitivity
(1W/1m)
108dB ± 2dB
Frequency Range
40Hz - 20 kHz
Speaker
Connector
1 x In / 1 x Out - -
Line Input
no
1 x Chinch or XLR
Mic Input
no
1 x 6,35mm jack or XLR
Line Output
no
1 x 6,35mm jack or XLR
Line Level Control
no
1 x Line Volume
Mic Level Control
no
1 x Microphone Volume
Master Control
no
1 x Master Volume
Equalizer
no
5 band (100Hz, 330Hz,
1kHz, 3.3kHz, 10kHz)
Dimensions
420mm x 600mm x 320mm (BxHxT WxHxD)
Weight
14,4 kg 16,0 kg 16,2 kg
Technische Daten / Technical Data FOX-II-12
Page 3
9
Connectors - passive Speaker
Input – speaker connektor
“Speakon” - type
Link – speaker connektor (output)
to connect another speaker box .
Please note total impedance.
“Speakon” - type
If you use additional speakers connected
by Link output, please check overall impedance
and compare with amplifier data.

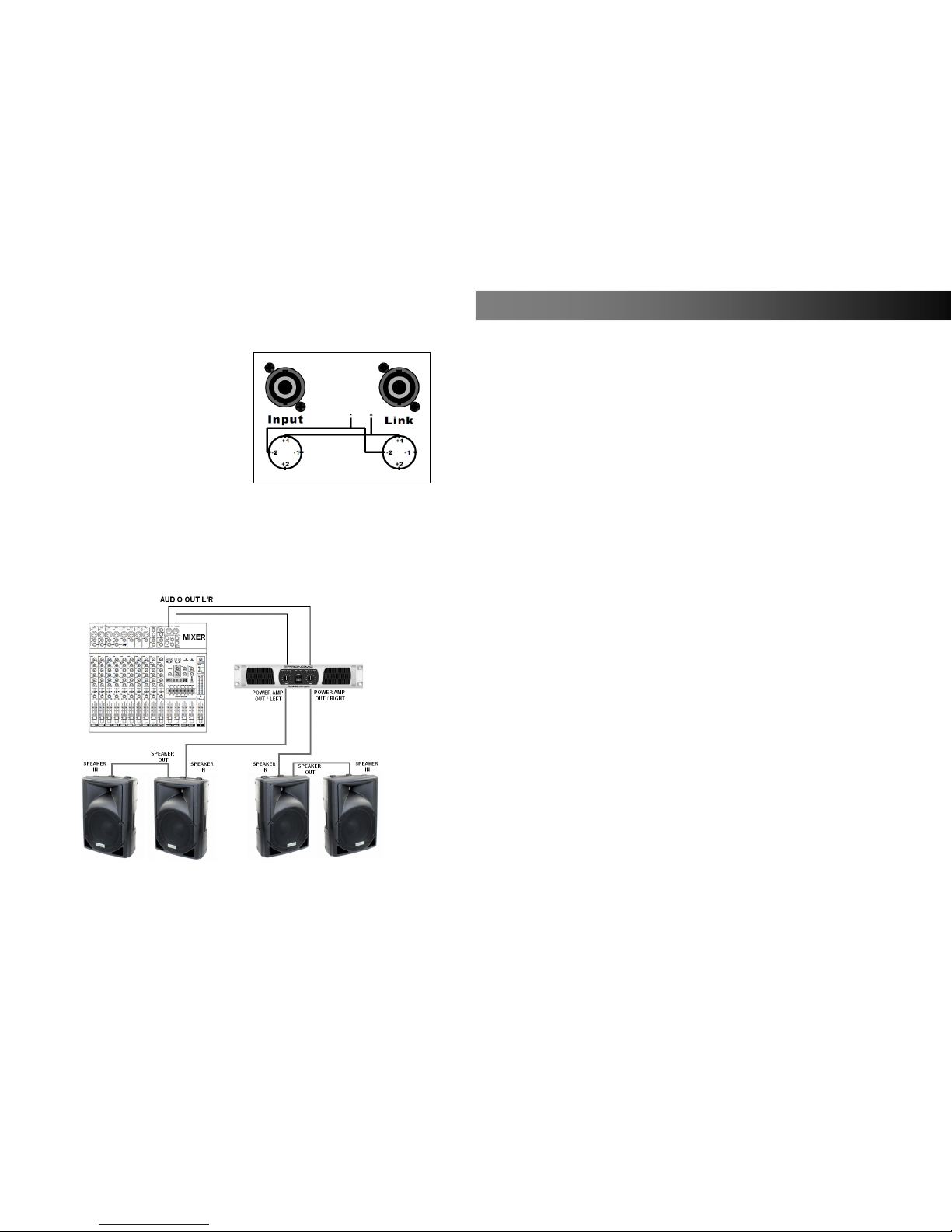

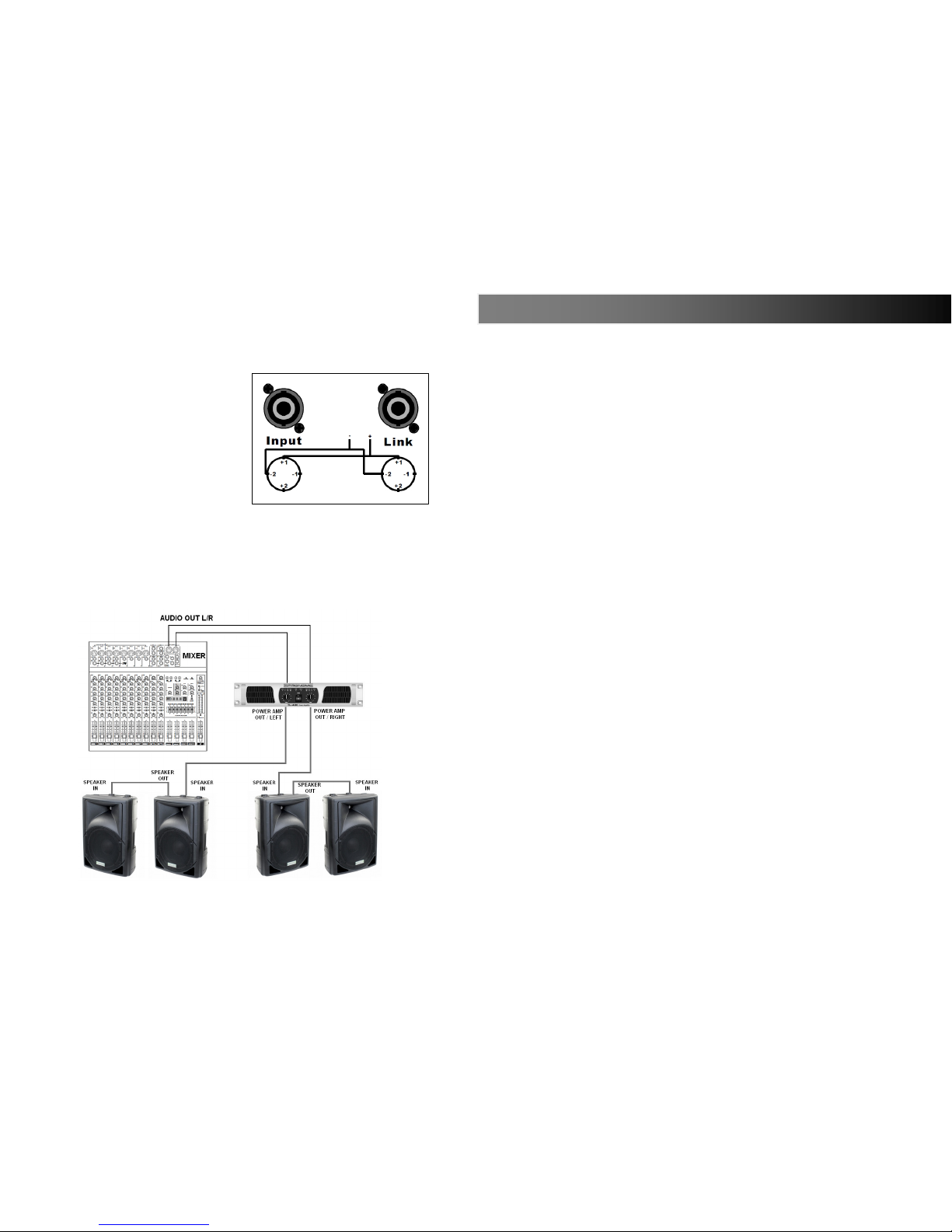

Application (example) Pronomic FOX-II passive speakers
2
Vorsichtsmaßnahmen
BITTE SORGFÄLTIG DURCHLESEN, EHE SIE WEITERMACHEN
Warnung:
Befolgen Sie unbedingt die nachfolgend beschriebenen grundlegenden Vorsichtsmaßnahmen, um die Gefahr einer schwerwiegenden Verletzung oder sogar tödlicher Unfälle,
von elektrischen Schlägen, Kurzschlüssen, Beschädigungen, Feuer oder sonstigen
Gefahren zu vermeiden. Zu diesen Vorsichtsmaßnahmen gehören die folgenden Punkte,
die jedoch keine abschließende Aufzählung darstellen:
Netzan
chluss/Netzanschlusskabel
(bei
Geräten
mit Netzanschluss/Netzadapter)
:
• Verwenden Sie ausschließlich die für das Gerät vorgeschriebene richtige Netzspannung. Die erforderliche Spannung
finden Sie auf dem Typenschild des Geräts.
• Prüfen Sie den Netzstecker in regelmäßigen Abständen und entfernen Sie eventuell vorhandenen Staub oder
Schmutz, der sich angesammelt haben kann.
• Verwenden Sie ausschließlich die mitgelieferten Netzkabel/Stecker.
• Verlegen Sie das Netzkabel niemals in der Nähe von Wärmequellen, etwa Heizkörpern oder Heizstrahlern, biegen Sie
es nicht übermäßig und beschädigen Sie es nicht auf sonstige Weise, stellen Sie keine schweren Gegenstände darauf
und verlegen Sie es nicht an einer Stelle, wo jemand darauf treten, darüber stolpern oder etwas darüber rollen könnte.
• Wenn Sie den Netzstecker aus dem Gerät oder der Netzsteckdose abziehen, ziehen Sie stets am Stecker selbst und
niemals am Kabel. Wenn Sie am Kabel ziehen, kann dieses beschädigt werden.
• Ziehen Sie stets den Netzstecker aus der Netzsteckdose heraus, wenn das Gerät längere Zeit nicht benutzt wird oder
während eines Gewitters.
• Schließen Sie das Gerät niemals mit einem Mehrfachsteckverbinder an eine Steckdose an. Hierdurch kann sich die
Tonqualität verschlechtern oder sich die Netzsteckdose überhitzen.
Batteriebetrieb (bei Geräten mit Batterie):
• Vermischen Sie keine alten und neuen Batterien – verwenden Sie nur Qualitätsprodukte
• Versuchen Sie nicht , nicht-wiederaufladbare Batterien aufzuladen
• Achten Sie beim Wechseln der Batterien auf die am Gerät gekennzeichnete Polarität..
• Schließen Sie die Batterien nicht kurz, nehmen Sie diese nicht auseinander, erhitzen Sie die Batterien nicht und werfen
Sie die Batterien nicht ins Feuer. Batterien können explodieren und ernsthafte Verletzungen verursachen..
• Das Wechseln der Batterien sollte durch einen Erwachsenen erfolgen, lassen Sie Kinder nie mit Batterien spielen.
• Nehmen Sie die Batterien heraus wenn das Gerät längere Zeit nicht eingeschaltet wird. Dies beugt der Beschädigung
durch Auslaufen der Batterie vor.
• Batterien müssen auf eine sichere, umweltschonende Weise gesondert entsorgt werden. Werfen Sie diese nicht in
den Hausmüll.
Öffnen verboten:
• Versuchen Sie nicht, das Gerät zu öffnen oder Teile im Innern zu zerlegen oder sie auf irgendeine Weise
zu verändern. Das Gerät enthält keine Teile, die vom Benutzer gewartet werden könnten. Wenn das Gerät
nicht richtig zu funktionieren scheint, benutzen Sie es auf keinen Fall weiter!
Gefahr durch Wasser:
• Achten Sie darauf, dass das Gerät nicht durch Regen nass wird, verwenden Sie es nicht in der Nähe von W asser oder
unter feuchten oder nassen Umgebungsbedingungen und stellen Sie auch keine Behälter mit Flüssigkeiten darauf, die
herausschwappen und in Öffnungen hineinfließen könnte.
• Schließen Sie den Netzstecker niemals mit nassen Händen an oder ziehen Sie ihn heraus.
Falls Sie etwas ungewöhnliches am Gerät bemerken:
• Wenn das Netzkabel ausgefranst ist oder der Netzstecker beschädigt wird, wenn es während der Verwendung des
Geräts zu einem plötzli chen Tonausfall kommt, oder wenn es einen ungewöhnlichen Geruch oder Rauch erzeugen sollte,
schalten Sie den Netzschalter sofort aus, ziehen Sie den Netzstecker aus der Netzsteckdose!
Bedienungsanleitung
Page 4
3
Aufstellen und Montage
Stellen Sie die Pronomic FOX-II auf einer festen, ebenen Grundfläche auf (Tisch, Boden,
etc.) oder benutzen Sie einen stabilen Boxenständer mit 35mm Rohrdurchmesser. Achten
Sie darauf dass alle Befestigungselemente fest angezogen und gesichert sind.
Netzanschluss und Verkabelung
Verbinden Sie das Netzkabel mit der Stromversorgung. Verwenden Sie nur die für das
Gerät spezifizierte Netzspannung (siehe techn. Daten). Das Gerät ist geeignet für den
Betrieb an 110(115)V/220(230)V 50/60Hz Netzen. Benutzen Sie hierzu den
Spannungswahl- schalter auf der Rückseite des Geräts.
Verbinden Sie die Signalquellen mit geeigneten Audiokabeln (Klinke, XLR) mit den Ein- und
Ausgangsbuchsen auf der Rückseite des Gerätes. Schalten Sie das Gerät erst ein, wenn
Sie alle Verbindungen hergestellt haben. Schließen Sie jeweils nur ein Kabel an die Eingänge mit wahlweise XLR, 6.35mm Klinke oder Chinch an.
Überprüfen Sie alle Verbindungen. Bevor Sie das Gerät einschalten stellen sie die Line/MicRegler sowie die Master-Volumenregler auf „0“. Schalten Sie die Audioquelle und das Gerät
ein. Stellen Sie die Regler der verwendeten Line/Mic-Eingänge auf „12“ Uhr und erhöhen
Sie langsam die Gesamtlautstärke auf dem gewünschten Level.
Bedienung des USB/SD-Players (nur FOX-II-xxx-MP3)

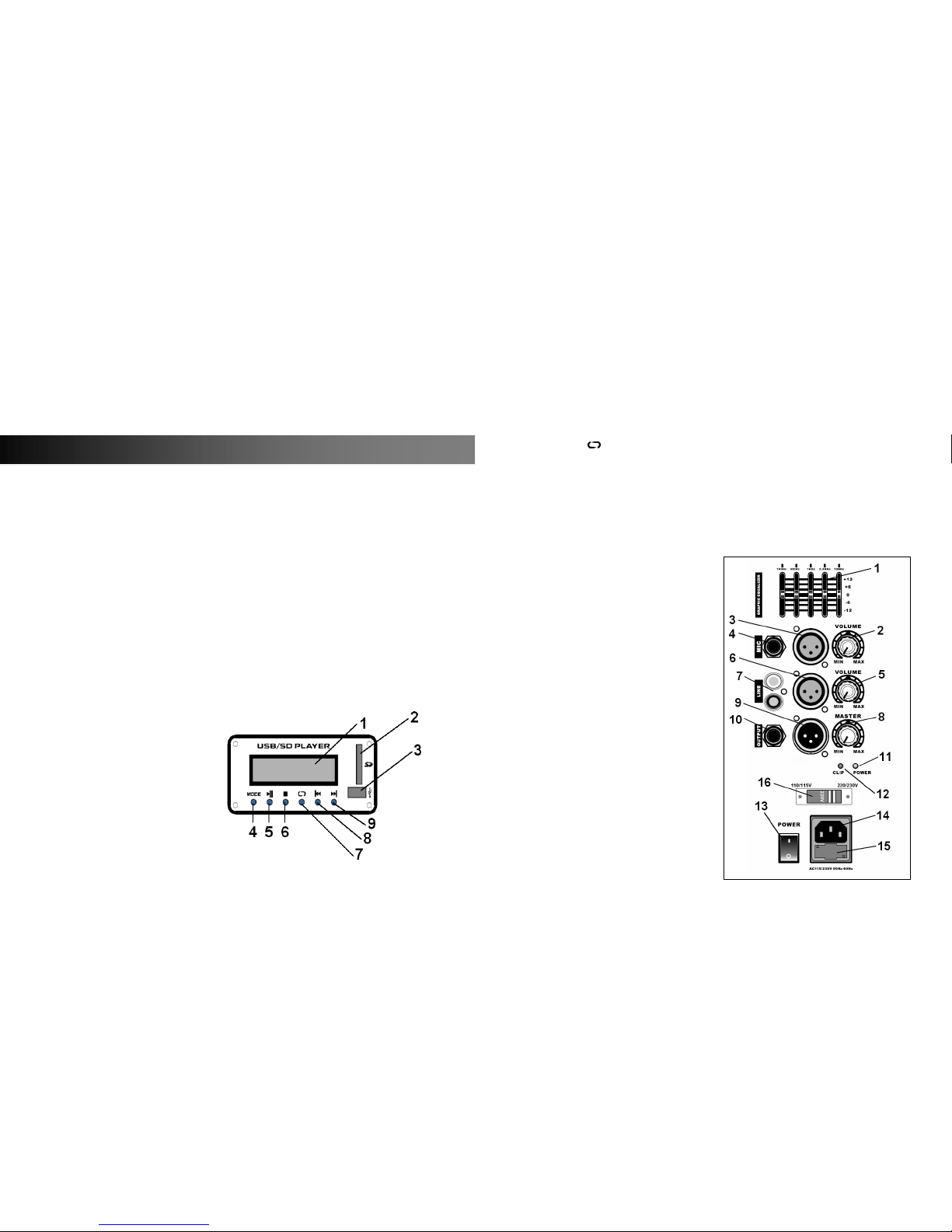

1 Display
2 SD-Card-Slot
3 USB-Anschluss
4 Schalter für Betriebsmode An/Aus
5 PLAY/PAUSE-Taste
6 STOP-Taste
7 Taste ABSPIELMODUS
8 I<< vorhergehender Track/Song
9 >>I nächster Track/Song
Aufstello
rt:
• Setzen Sie das Gerät niemals übermäßigem Staub,
Vibrationen oder extremer Kälte oder Hitze aus (etwa durch direkte Sonneneinstrahlung, die Nähe einer Heizung oder
Lagerung tagsüber in einem geschlossenen Fahrzeug), um die Möglichkeit auszuschalten, daß sich das Bedienfeld
verzieht oder Bauteile im Innern beschädigt werden.
• Betreiben Sie das Gerät nicht in der Nähe von Fernsehgeräten, Radios, Stereoanlagen, Mobiltelefonen oder anderen
elektrischen Geräten. Anderenfalls kann durch das Gerät oder die anderen Geräte ein Rauschen entstehen.
• Stellen Sie das Gerät nicht an einer instabilen Position ab, wo es versehentlich umstürzen könnte.
• Ehe Sie das Gerät bewegen, trennen Sie alle angeschlossenen Kabelverbindungen ab.
• Stellen Sie das Gerät nicht direkt an eine Wand (halten Sie einen Abstand von mindestens 3 cm von der Wand ein), da
es andernfalls aufgrund unzureichender Luftzirkulation zu einer Überhitzung des Geräts kommen kann.
• Stell en Sie keine offenen Flammen, wie z.B. Kerzen, auf dem Gerät ab. Eine offe ne Flamme könnte umstürzen un d
einen Brand verursachen.
Bedienung
8
SD/USB player is able to play MP3 and WAV audio files.
Insert SD-Card or USB-Stick in card slot (2) or USB port (3). MODE key is switching player
ON/OFF. PLAY/PAUSE will START/PAUSE playing the tracks at the actual position in the
track. By pressing STOP playing is stopped and song/track no. 1 is selected.
Keys I<< or >>I allow to step backward/forward between different tracks. By constantly
pressing I<< or >>I keys fast rewind and fast wind function is executed. Active track and
playing time is shown on the display. By pressing key, change playing mode between
RANDOM, SINGLE (only active track will be played) and ALL (all tracks will be played one
after the other).
Connectors and operator elements

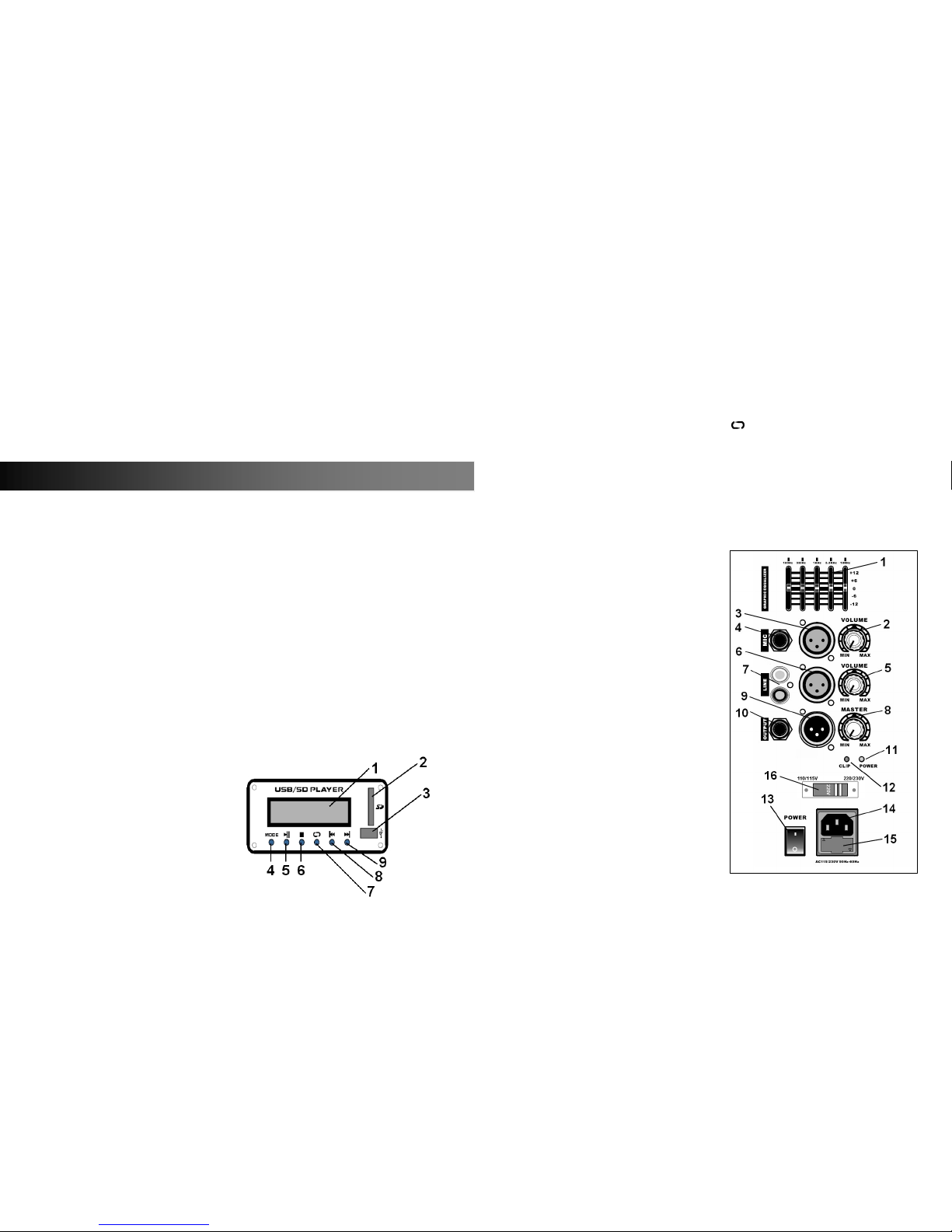

1 5-Band Equalizer / tone control
2 Volume microphone input
3 XLR Microphone input
4 Microphone input 6.35mm jack
5 Volume Line-In
6 Audio input XLR Line-In
7 Audio input Chinch Line-In
8 Master volume
9 Audio output - Line Out XLR
10 Audio output - Line Out 6.35mm jack
11 LED power on
12 LED Clip (overload)
13 Netswitch power ON/OFF
14 Net cable connector
15 Fuse
16 Net voltage selector
110(115)V/220(230)V
Page 5
7
Water warning:
• Do not expose the device to rain, use it near water or in damp or wet conditions on it containing liquids which might spill
into any openings. Never insert or remove an electric plug with wet hands.
If you notice any abnormality:
• If the power cord or plug becomes frayed or damaged, or if there is a sudden loss of sound during use of the device, or if
any unusual smells or smoke should appear to be caused by it, immediately turn off the power switch, disconnect the
electric plug from the outlet, and have the device inspected by qualified service personnel.
Installation
Place the speaker on a solid flat surface (table, ground, etc.) or use a solid speaker stand
with 35mm flange. Make sure that all fixings are tight.
Power connection and wiring
Please connect the power cable to 110/220(230)V 50/60Hz power voltage. Make sure to set
the power input selector to the available net voltage. Connect all input/output signals with
XLR and/or 6.35mm jack cables. Do not connect multiple inputs possibilities (e.g. MIC XLR /
MIC 6.35mm) with more than one cable.
After you finished all audio connections set master volume to “0”. Switch on audio source
and speaker power. Set Mic/Line level to 12 ò clock position and increase master volume
to comfortable level.
Operation of USB/SD-Player (only FOX-II-xxx-MP3)
1 Display
2 SD-card-slot
3 USB - port
4 MODE selector player On/Off
5 PLAY/PAUSE - key
6 STOP-key
7 PLAY MODE - key
8 I<< last track/song
9 >>I next track/song
Operation
4
Der Player spielt Audiofiles der folgenden Formate: MP3 und WAV
Stecken Sie eine SD-Card oder einen USB-Stick in einen der Slots/Ports (2) oder (3).
Mit der Taste MODE schalten Sie den Player An/Aus. Mit der Taste PLAY/PAUSE
starten bzw. unterbrechen sie den Song/Track an der aktuellen Position. Die Taste STOP
hält die Wiedergabe an, Track 1 wird ausgewählt.
Mit den Tasten I<< oder >>I navigieren sie zwischen den einzelnen Songs/Tracks. Drücken
Sie die Tasten I<< oder >>I lange, so können sie im schnellen Rück/Vorlauf im Lied
navigieren. Der aktive Track sowie die aktuelle Spielzeit wird jeweils im Display angezeigt.
Mit der Taste wählen Sie zwischen den Betriebsarten RANDOM (zufällige Wiedergabe
der Titel), SINGLE (nur der aktuelle Titel wird gespielt), sowie ALL (alle Titel werden
hintereinander abgespielt).
Übersicht der Ein- und Ausgänge und Bedienelemente
1 5-Band Equalizer / Klangregelung
2 Volumenregler Mikrofoneingang
3 Mikrofoneingang XLR Mic Input
4 Mikrofoneingang Klinke 6.35mm
5 Volumenregler Line-In
6 Audioeingang XLR Line-In
7 Audioeingang Chinch Line-In
8 Volumenregler Master
9 Audioausgang Line Out XLR
10 Audioausgang Line Out Klinke 6.35mm
11 LED Netzspannung Ein
12 LED Clip (Überlastanteige)
13 Netzschalter Ein/Aus
14 Netzkabel Kaltgerätestecker
15 Feingerätesicherung
16 Spannungswahlschalter
110(115)V/220(230)V
Page 6
5
Übersicht der Ein- und Ausgänge Passivbox
Input – Lautsprecheranschluss
(Speakon-kompatibel)
Link – Lautsprecheranschluss zum
Weiterschlefen an nächste LautsprecherBox (Speakon-kompatibel)
Beim Betrieb mehrerer Lautsprecher-Boxen
die über die Link-Buchsen miteinander verschaltet sind beachten Sie bitte die resultierende
Gesamtimpedanz und vergleichen Sie diese mit den Angaben für den verwendeten
Verstärker.
Anwendungsbeispiel Pronomic FOX-II Passivbox
6
Precautions
Please read carefully before proceeding
Warning:
Always follow the basic precautions listed below to avoid the possibility of serious injury or
even death from electrical shock, short-circuiting, damages, fire or other hazards. These
precautions include, but are not limited to, the following:
Power supply / power cord (devices with power cords/power supplies):
• Only use the voltage specified as correct for the device. The required voltage is printed on the type plate of the device.
Check the power cable from time to time regarding dirt, damage or other influence.
• Use only the included power cord / power supply or adaptor. Do not place the power chord near heat sources such as
heaters or radiators, and do not excessively bend or otherwise damage the cord, place heavy objects on it, or place it in
a position where anyone could walk on, trip over, or roll anything over it.
• Remove the electric plug from the outlet when the device is not to be used for extended periods of time, or during
electrical storms. When removing the electric plug from the device or an outlet, always hold the plug itself and not
the cord. Pulling by the cord can damage it.
• To avoid generating unwanted noise, make sure there is adequate distance (50 cm or more) between the AC power
adaptor and the device. Do not cover or wrap the AC power adaptor with a cloth or blanket.
Batteries / safety instructions (devices with batteries):
• Use only high quality batteries – do not mix batteries with rechargeable accumulators
• Do not try to recharge non-rechargeable batteries
• Keep attention to the polarity when changing the batteries (polarity is signed on the device)
• Do not cause an electrical short at the batteries, do not open the batteries
• Changing of batteries must not be done by children, do not let children play with batteries
• Remove batteries from the device when the Device is not in use for a longer period
• Batteries are special waste, do not dispose them with the domestic waste
Location:
• When setting up the device, make sure that the AC outlet you are using is easily accessible. If some trouble or
malfunction occurs, immediately turn off the power switch and disconnect the plug from the outlet. Even when the power
switch is turned off, electricity is still flowing to the product all the minimum level. When you are not using the product
for a long time, make sure to unplug the power cord from the wall AC outlet.
• Inadequate ventilation can result in overheating, possibly causing damage to the device(s), or even fire.
• Do not expose the device to excessive dust or vibrations, or extreme cold or heat (such as in direct sunlight, near a
heater, or in a car during the day) to prevent the possibility of panel disfiguration or damage to the internal components.
• Do not place the device in an unstable position where it might accidentally fall over.
• Do not block the vents. This device has ventilation holes at the bottom/rear to prevent the internal temperature
from becoming too high. In particular, do not place the device on its side or upside down. Inadequate ventilation
can result in overheating, possibly causing damage to the device(s), or even fire.
• Do not use the device in the vicinity of a TV, radio, stereo equipment, mobile phone, or other electric devices.
Doing so may result in noise, both in the device itself and in the TV or radio next to it.
Connections and handling:
• Before connecting the device to other devices, turn off the power for all devices. Before turning the power on or off
for all devices, set all volume levels to minimum. • Do not use the device or headphones for a long period of time at
a high or uncomfortable volume level, since this can cause permanent hearing loss. If you experience any hearing loss
or ringing in the ears, consult a physician.
• Do not rest your weight on the device or place heavy objects on it, and avoid use excessive force on the buttons,
switches or connectors
Do not open:
• Do not open the device or attempt to disassemble the internal parts or modify them in any way. The device contains no
user-servicable parts. If it should appear to be malfunctioning, discontinue use immediately and have it inspected by
qualified service personnel.
Users manual
Loading...
