Návod k obsluze mobilní vířivky TKPS s.r.o.
Page 2
2
Během instalace a používání zařízení musí být dodržovány základní bezpečnostní opatření včetně
následujících:
UPOZORNĚNÍ:
Riziko elektrického šoku
Pokud je poškozen napájecí kabel, okamžitě si pořiďte náhradní od výrobce,
poprodejního servisního centra nebo pro výměnu kabelu kontaktujte licencovaného
elektrikáře.
vířivky do elektrické sítě NEPOUZIVEJTE prodlužovací kabel, ale zajistěte dobře
přístupnou zásuvku.
že zásuvka používaná pro napájení vířivky je umístěna v bezpečné vzdálenosti
(nejméně 2m) od vířivky.
žádná elektrická zařízení, jako je světlo, telefon, rádio, televize, atd. blíže než 1,5m
od vířivky. Zádná elektrická zařízení nemohou být ani v prostoru nad vířivkou.
(kromě těch, které mají méně než 12V) musí být mimo dosah osobám
ve vířivce.
ě dálkového ovládání),
musí být řádně umístěna tak, aby nespadla do vířivky.
Používejte pouze 16A napájecí zdroj.
nepřevyšujícím 30mA.
každým použitím otestováno.
že podlaha je schopna unést očekávanou hmotnost vířivky.
rické sítě provádějte vždy šetrně.
Page 3
3
UPOZORNĚNÍ:
použita sprchová hlavice.
žádným jiným kohoutkům nebo přípojkám kromě těch, které
jsou zmíněné v uživatelském manuálu.
du by měla splňovat místní předpisy a standardy.
způsobilostí nebo nedostatkem zkušeností s jeho obsluhou. Pouze v případě dohledu osoby
zodpovědné za jejich bezpečnost.
používání tohoto produktu, pokud nejsou
po celou dobu pod řádným dohledem zodpovědné osoby.
zení čerpadla, nikdy nezapínejte vířivku, pokud není naplněná vodou.
požadované zatížení vířivky.
NEBEZPEČÍ:
Riziko možného utonutí.
vstupu dětí do vířivky. Ujistěte se, že
děti nemohou použít vířivku, aniž by byly po celou dobu pod řádným dohledem
zodpovědné osoby.
každém použití přikryjte vířivku vrchním víkem, zabráníte tak riziku možného utonutí.
UPOZORNĚNÍ:
přívodní kabel elektrické energie. Naopak umístěte kabel tak, aby se
minimalizovalo jeho možné poškození použitím sekaček na trávu, křovinořezů nebo jiných
zařízení.
těžkého.
zvířata držte v bezpečné vzdálenosti od vířivky, aby nedošlo k jejímu poškození.
Page 4
4
používejte pouze schválené doplňky. Použitím nesprávného nebo neschváleného
příslušenství, záruka výrobce ztrácí platnost.
UPOZORNĚNÍ:
RIZIKO ELEKTRICKÉHO ŠOKU
-li povrch vašeho těla mokrý, pak nepoužívejte žádná
elektrická zařízení. Tato zařízení, jako je např. lampa, telefon, rádio nebo televize neumisťujte
blíže než 1.5m od vířivky.
UPOZORNĚNÍ:
může prohřívání se v horké vodě způsobit poškození plodu. Časový limit
pro nepřežité použití je 10 minut.
žádném případě se nepotápějte a nechoďte po víku vířivky.
UPOZORNĚNÍ:
JAK OMEZIT RIZIKO ÚRAZU:
A. Voda ve vířivce by nikdy neměla přesáhnout 42°C. Teplota vody mezi 38°C a 42°C
je pro zdravého jedince považována za bezpečnou. Nižší teplota vody je doporučována
pro malé děti a také v případě používání vířivky déle než 10 minut.
B. Protože extrémní teplota vody má vysoký potenciál poškození plodu během prvních měsíců
těhotenství, těhotné nebo potenciálně těhotné by měly omezit teplotu vody ve vířivce na
38°C. Pokud jste těhotná, využívání vířivky prosím konzultujte s vaším lékařem.
C. Před vstupem do vířivky doporučujeme změřit teplotu vody přesným teploměrem, protože
tolerance regulátoru teploty ve vířivce umožnuje odchylku +/- 2°C.
D. Konzumace alkoholu, drog nebo medikamentů může vést k bezvědomí s rizikem utonutí.
E. Některé léky mohou vyvolat ospalost, nebo mohou ovlivnit srdeční tep, krevní tlak a krevní
Page 5
5
oběh. Pokud užíváte léky, konzultujte použití vířivky s vašim lékařem.
F. Při problémech s obezitou nebo nemocemi srdce v minulosti, nízkým nebo vysokým krevním
tlakem, problémy s oběhovým systémem, konzultujte použití vířivky s vašim lékařem.
UPOZORNĚNÍ:
PRO OMEZENÍ RIZIKA ÚRAZU
než 40 °C.
může v horké vířivce výrazně zvýšit riziko
smrtelného přehřátí. Přehřátí se objevuje, když vnitřní teplota těla dosáhne úrovně několika
stupňů nad normální tělesnou teplotou 37°C. Symptomy přehřátí zahrnují zvýšenou tělesnou
teplotu, závratě, letargii, ospalost a omdlévání. Výsledkem přehřátí je selhání vnímání horka,
selhání rozpoznání potřeby opustit vířivku, neuvědomování si nastávajícího nebezpečí,
poškození plodu těhotné ženy, fyzická nemožnost opustit vířivku a bezvědomí s následkem
nebezpečí utonutí.
VAROVÁNÍ:
používána při venkovních teplotách nižších než 4°C, pokud není
zapnuto ohřívání.
nepoužívejte vířivku, pokud jste sami.
používat.
vířivku bezprostředně po namáhavém fyzickém vypětí.
vstupujte a opouštějte vířivku pomalu a opatrně. Hrozí nebezpečí uklouznutí na mokré
podlaze.
okamžitě, jakmile se cítíte nepohodlně nebo ospale.
přidávejte chemii pro vířivé vany do napuštěné vody, nikoli obráceně.
Page 6
6
POZNÁMKA: Před použitím si zařízení prohlédněte. V případě dotazů ohledně poškozeného
produktu nebo chybějících částí kontaktujte autorizovaného prodejce nebo naše servisní centrum.
Page 7
7
INSTRUKCE
POZNÁMKA: Ujistěte se, že jste obdrželi všechny části.
Součástí balení je i instruktážní DVD.
Page 8
8

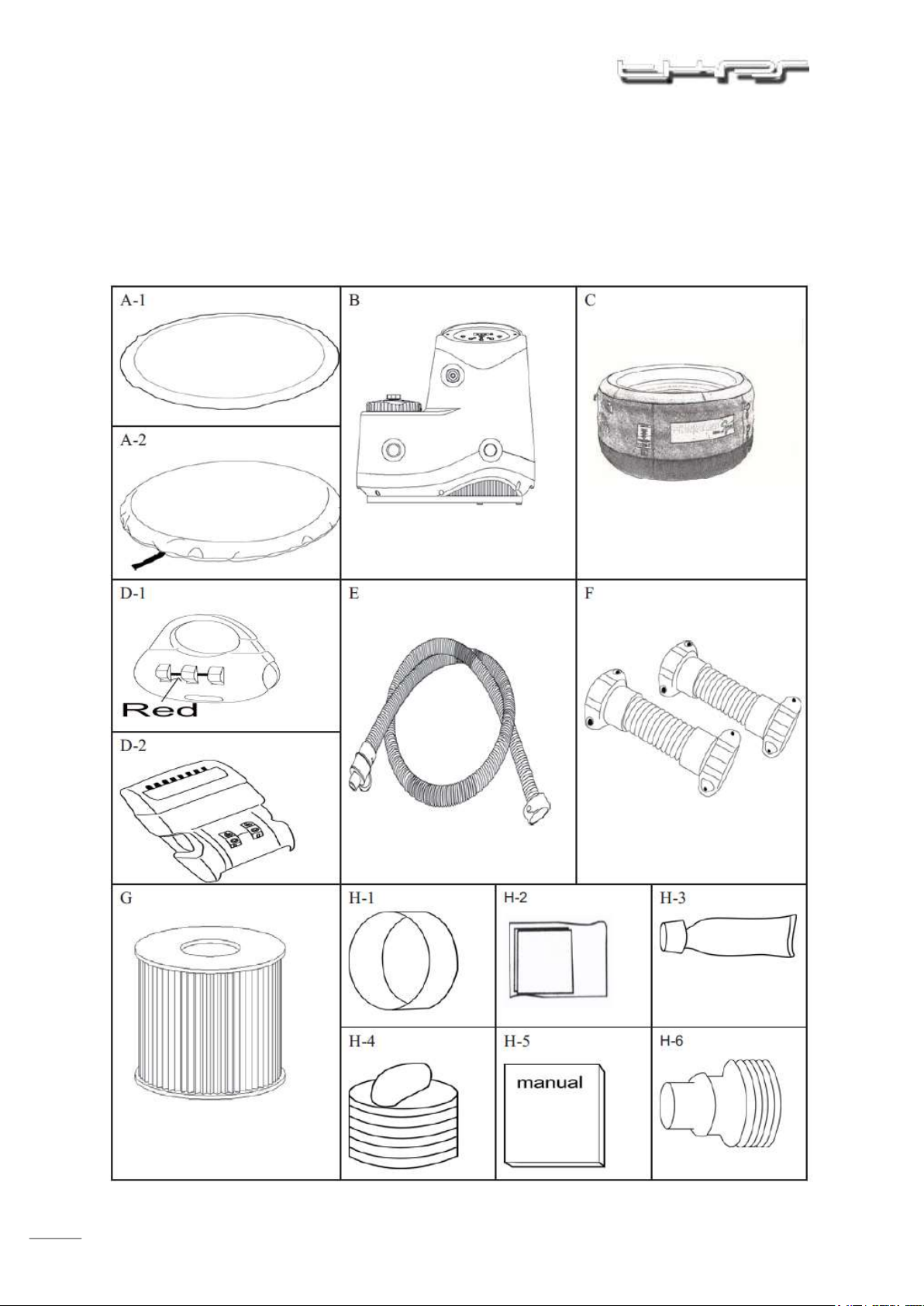

A-1: Ochranný kryt se zipem
A-2: Deluxe Top lid
B: Pumpa
C: vířivý bazén
D-1: Digitální zámek
D-2: Digitální zámek s přezkou
E: Plnící hadice
F: Propojovací hadice
G: cartridge filtr
H-1: víčko zátka
H-2: PVC fólie
H-3: lepidlo
H-4: zátka
H-5: manuál
H-6: hadicový adaptér
A. Požadavky na prostor
UPOZORNĚNÍ:
Podlaha musí být schopna unést předpokládanou zátěž vířivky.
Důležité: Je velice důležité prověřit, zda je vířivka umístěna na rovném povrchu, který unese váhu
vířivky, vody a osob ve vířivce. Je požadován rovný, hladký a nosný povrch. Nerovný a nehladký
povrch může vířivku poškodit a anulovat záruku. Je vaší odpovědností se ujistit, že je prostor řádně
připraven, nehledě na to, zda se jedná o půdu, podlahu, terasu, patro nebo desku. Před naplněním
vířivky vodou povrch vyrovnejte.
Page 9
9
a) Vnitřní instalace:
Vnitřní instalace má speciální požadavky.
ivku i s osobami. Kvalifikovaný dodavatel
nebo statik může pomoci s určením požadavků. Podlaha, na kterou má být vířivka
instalována, musí mít nekluzký a rovný povrch. Vyberte takovou podlahu, na které nekloužou
vlhká chodidla.
ezbytný řádný odtok.
vzduchu na okolní dřevo, papír atd. Místnost by měla být řádně větrána, aby se vlhkost
dostala ven. Zvýšenou kondenzaci v místnosti můžete snížit instalováním koupelnového
větráku nebo jiného ventilačního systému.
POZNÁMKA: Neinstalujte vířivku na koberec nebo jiný materiál, který může být poškozen vlhkostí.
b) Venkovní instalace:
UPOZORNĚNÍ: ABYSTE SE VYHNULI ELEKTRICKÉMU ŠOKU, NEPOUŢÍVEJTE
VÍŘIVKU ZA DEŠTĚ.
Je důležité instalovat vířivku na pevný a rovný povrch. Pokud je vířivka instalována venku, ujistěte se,
že kolem nejsou žádné ostré objekty, které by mohly vířivku poškodit.
že má zem adekvátní odtok, aby se voda vytékající během
plnění, vyprazdňování nebo používání, nehromadila kolem vířivky.
POZNÁMKA:
1. Je důležité používat pouze 16A napájecí zdroj.
2. Pokud je nezbytné použití prodlužovacího kabelu, ujistěte se, že je určen na 16A a pro
venkovní účely.
3. Z bezpečnostních důvodů umístěte vířivku několik metrů od napájecího zdroje, ale
tak, abyste na něj viděli.
Page 10
10
B. Test proudového chrániče (RCD)
UPOZORNĚNÍ: Riziko elektrického šoku
testována před každým použitím.
přípojky do zásuvky se ujistěte, že síťové napětí a kabely jsou pro vířivku
vhodné. Pokud to nemůžete sami ověřit, kontaktujte kvalifikovaného elektrikáře.
1. Vložte přípojku do zásuvky. (1)
2. Stiskněte tlačítko “RESET”. Indikátor by měl svítit červeně. (2)
3. Poté stiskněte tlačítko “TEST”. Indikátor by měl zhasnout. (3)
UPOZORNĚNÍ: Nepokračujte, pokud tento test selhal.
4. Nakonec stiskněte znovu tlačítko “RESET”. Indikátor by měl svítit červeně. Vířivka je připravena k
použití. (4)
C. Montáž
a) Vybalte vířivku z obalu. Vyndejte vanu vířivky, obal a izolační podložku (volitelná). Ujistěte se,
že vířivka a kryt jsou správnou stranou nahoru. Položte izolační podložku pod vířivku.
Neinstalujte vířivku na trávník, protože tráva může způsobit vlhkost a rezivění vzduchového čerpadla,
což může vést k jeho nesprávnému fungování a ztrátě záruky.
Page 11
11
Mezi vířivkou a zemí je doporučováno mít izolační podložku. Mohou být použity také obdobné
podložky, které jsou vyrobeny z pěnového materiálu, nebo jiné materiály s izolační funkcí.
Izolační podložka (volitelná) může zabránit úniku tepla ze dna vířivky a poskytuje lepší zachování
tepla spolu s nafukovacím krytem (volitelný).
Vířivku je možné instalovat a nechat venku i při teplotách pod 4°C, ale pouze pokud je teplota vody
ve vířivce vyšší než 4°C a vodovodní trubky nejsou zamrzlé. Vířivka může být ponechána v teplotách
do -10°C, pokud je řídící jednotka řádně nastavena a v trubkách nebo vaně vířivky není žádná voda.

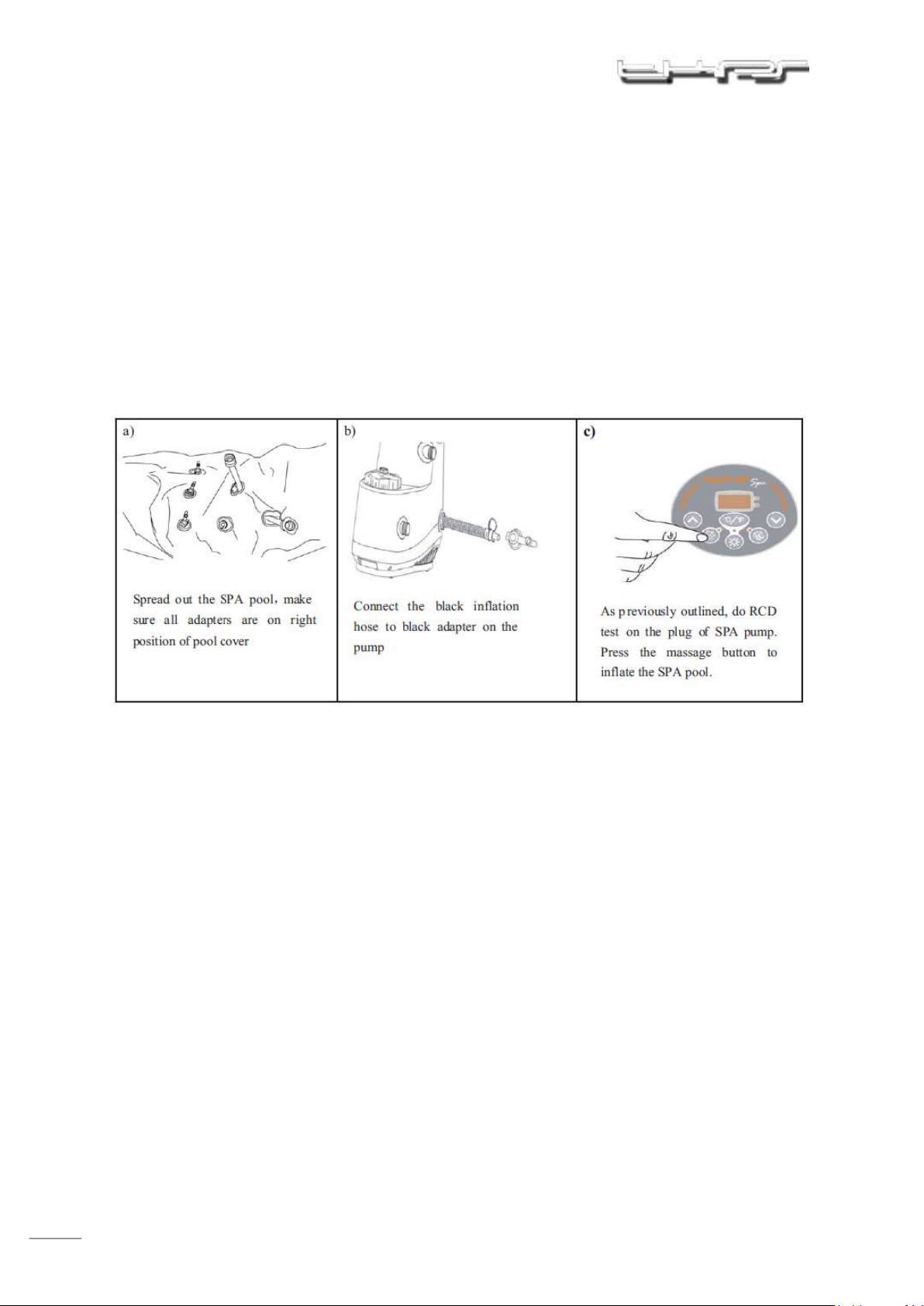

b) Připojte černou hadici pro huštění k černému adaptéru pumpy. Druhý konec připevněte
k vířivé vaně.
c) Jak již bylo dříve uvedeno je potřeba pustit RCD test. Stisknutím tlačítka masáž dojde
k samotnému nahuštění bazénu. Maximální tlak pro všechny vzduchové komory by měl být
5.0kpa.
Page 12
12

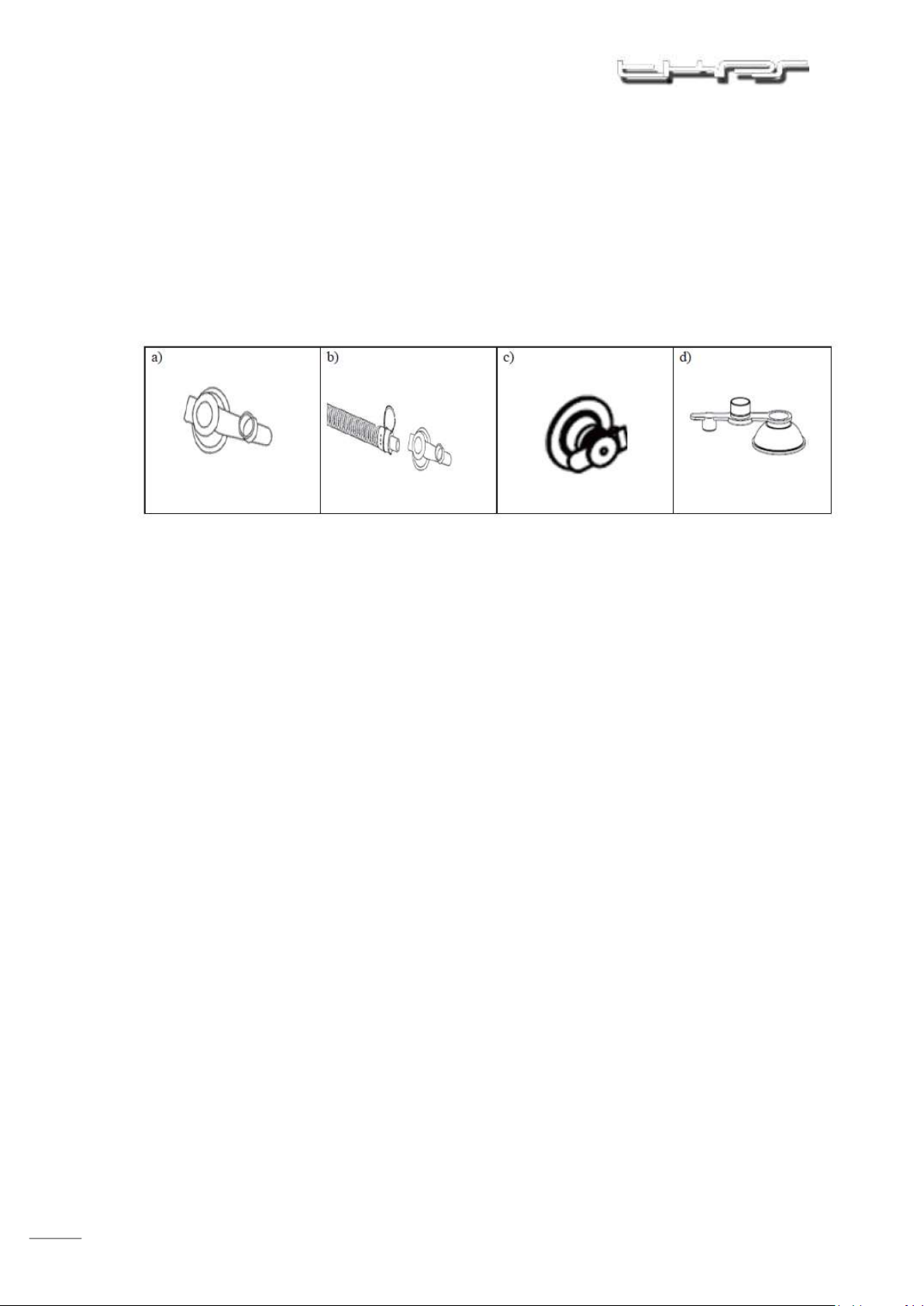

TIP : Jak používat pojistný ventil
a) černý jednosměrný přívodní ventil
b) použijte malý jednosměrný přívodní ventil k huštění vířivky
c) připevněte malý horní kryt ventilu
d) k vypouštění stačí jen vytáhnout horní kryt ventilu a vzduch bude proudit ven z vířivky
Postup huštění bazénu:
a) Prvně nafoukněte samotné dno bazénu.
b) Poté nafoukněte stěny bazénu v pořadí podle vytištěných čísel na 80% kapacity.
c) urovnejte stěny vířivky a dbejte aby byl každý adaptér pro huštění na správném místě.
d) Pokračujte dohuštěním každé z komor.
Nepřehustěte. Přehuštěním můžete způsobit netěsnost a ztrátu záruky.
e) Nafoukněte horní víko vířivky – platí pro modely SPA pool
(JL017133NG/JL017133NAU/JL017133NE)
Page 13
13

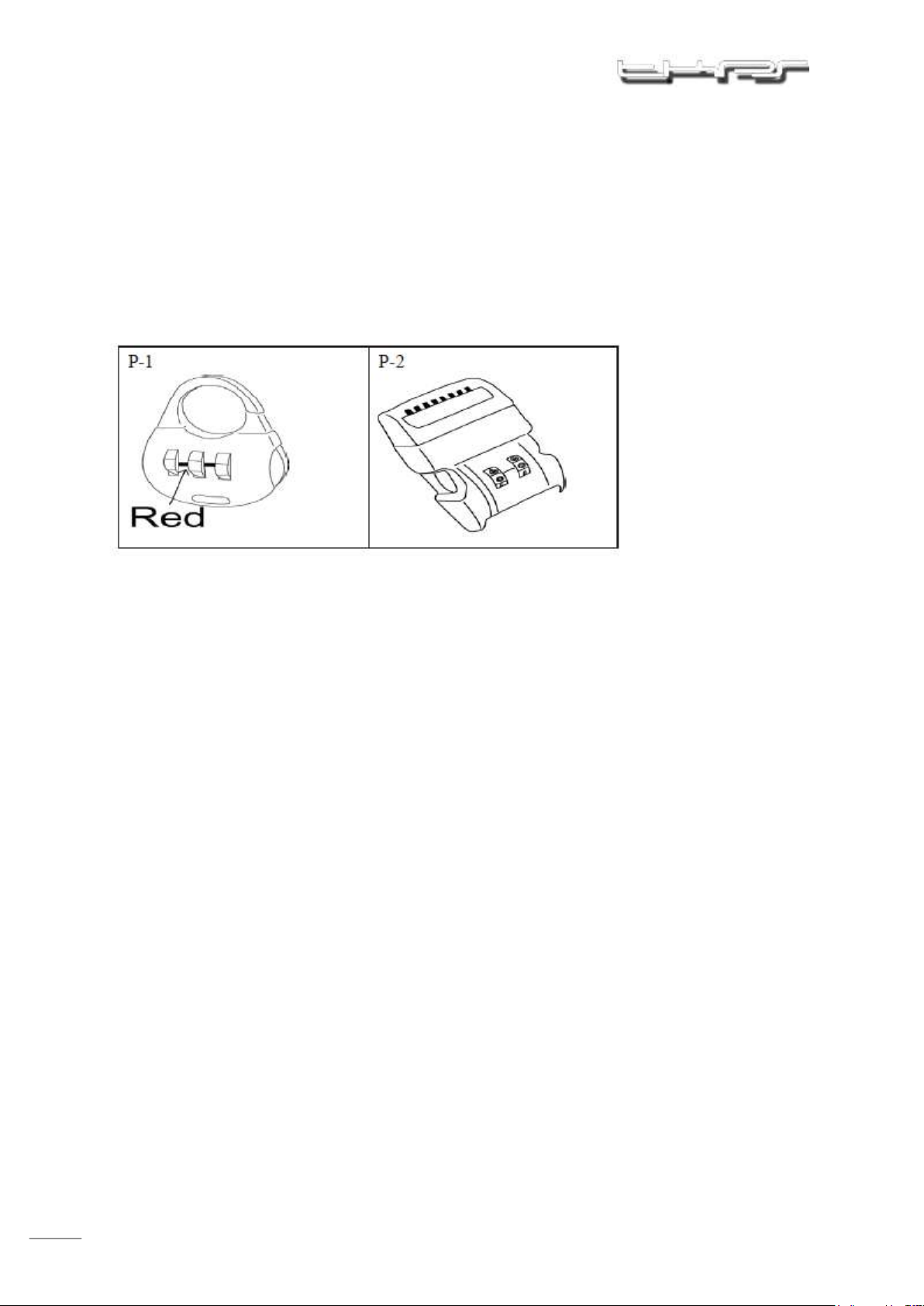

Jak změnit kombinaci digitální zámku: (obrázek to P-1)
Originální číselná kombinace je nastavena na hodnotu 000
1. Stiskněte otevírací tlačítko vlevo nahoře, je-li správně umístěn na digitální nastavené
kombinaci, zámek bude odemčen.
2. Stlačte černé tlačítko na pravé straně, než nastavíte požadovanou kombinaci pohybem
číselných koleček. Uvolněte černé tlačítko.
Nezapomeňte si zapamatovat vaši novou kombinaci
Jak používat kombinace digitální zámku: (obrázek to P-2)
Originální číselná kombinace je nastavena na hodnotu 00
1. uzamčení : upevněte všechny přezky, otáčejte kolečky pokud nedojde ke změně čísel
2. odemknutí : otáčejte kolečky, pokud nedosáhnete číselné kombinace 00
3. číselný kód nemůže být změněn.
UPOZORNĚNÍ: Nechcete-li úmyslně změnit číselnou kombinaci (platí pro P-1), nehýbejte s
číselnými kolečky, pokud je zámek otevřen. Vyvarujete se tak toho, že změníte kombinaci,
kterou jste náhodně zadali. To by zabránilo použití zámku.
UPOZORNĚNÍ: Děti musí být v blízkosti vířivky vždy pod dozorem! Kryt není náhražkou
dohledu dospělé osoby! Vždy připínejte kryt a zamykejte vířivku po každém použití.
.
Page 14
14

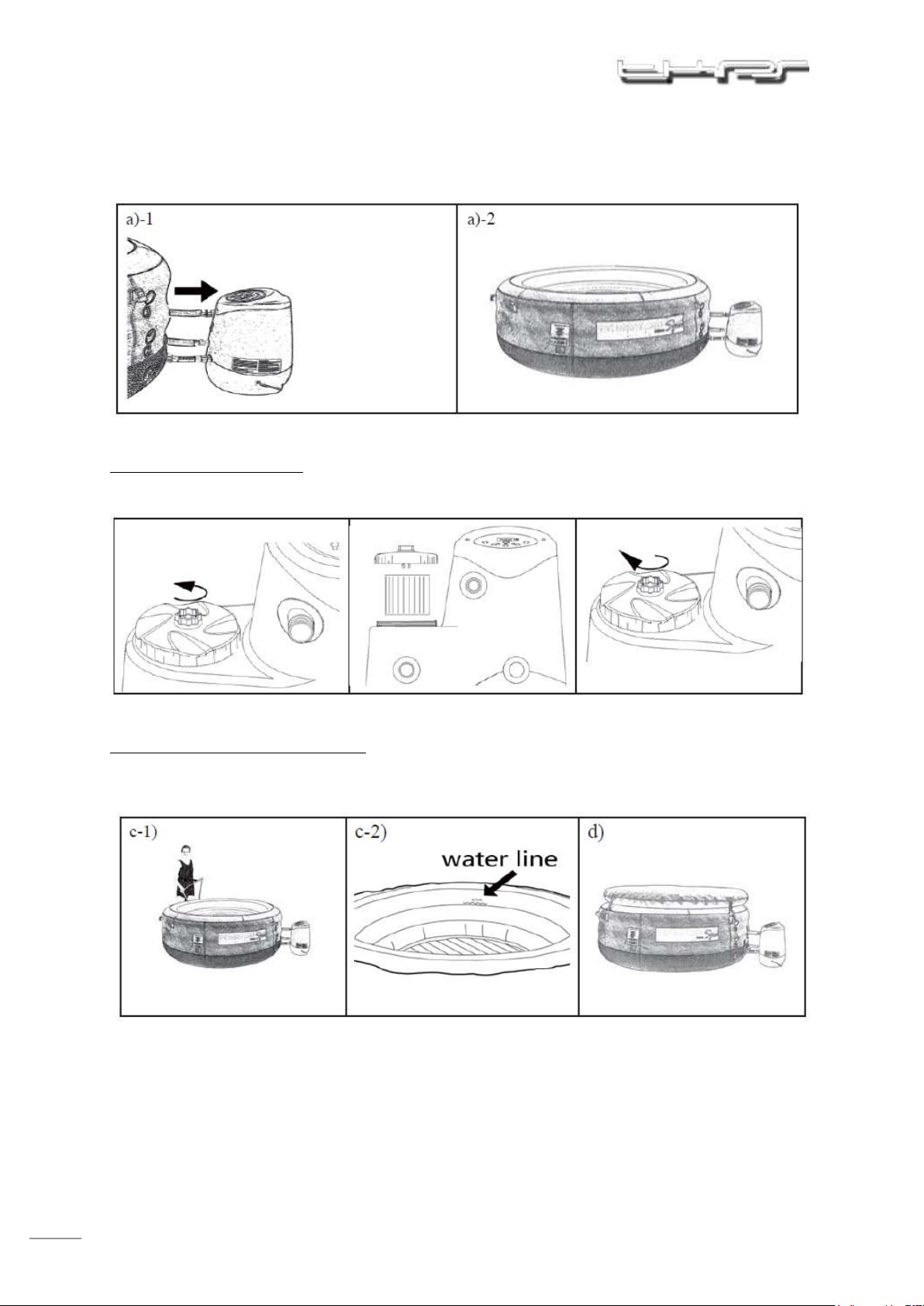

Nyní je čas připojit SPA čerpadlo k samotnému bazénu.
Připojte adapter čerpadla s filtrací, vytápěním a provzdušováním k bazénu. Ujistěte se, že správě
spojíte a dotáhnete všechny potřebné konektory.
Nyní vložte cartridgový filtr
Otevřete víčko otáčením ve směru hodinových ručiček. Poté vložce vložku filtru dovnitř pumpy.
Bazén je připraven k naplnění vodou.
Prostřednictvím bazénové hadice můžete začít s napouštěním vířivky. Napouštějte vodu opatrně
(především poprvé) až po dosažení značky minimální hladiny vody, která je umístěna na stěně bazénu.
Upozornění :
Ujistěte se, že je čerpadlo odpojeno od zdroje elektrické energie před naplněním vodou.
Prosím vyhněte se vylití vody, které může poškodit elektrické součástky.
Abyste se vyhnuli poškození, nebo selhání funkce řídícího systému, nezapínejte vířivku, dokud není
naplněna vodou po úroven minima vyznačeného na vnitřní straně vířivky.
Page 15
15
Děti jsou vždy přitahovány pohledem na vodní hladinu, proto po každém použití vždy vířivku opět
uzamkněte.
Během pobytu dětí ve vířivce je vždy vyžadován dohled dospělé osoby. Kryt vířivky neslouží jako
náhrada za dozor dospělé osoby.
Pokyny pro provoz čerpadla
Nikdy nepouštějte čerpadlo na prázdno.
Úroven vody ve vířivce musí dosahovat risky pro minimální hladinu vody nacházející se vnitřní straně
bazénu.

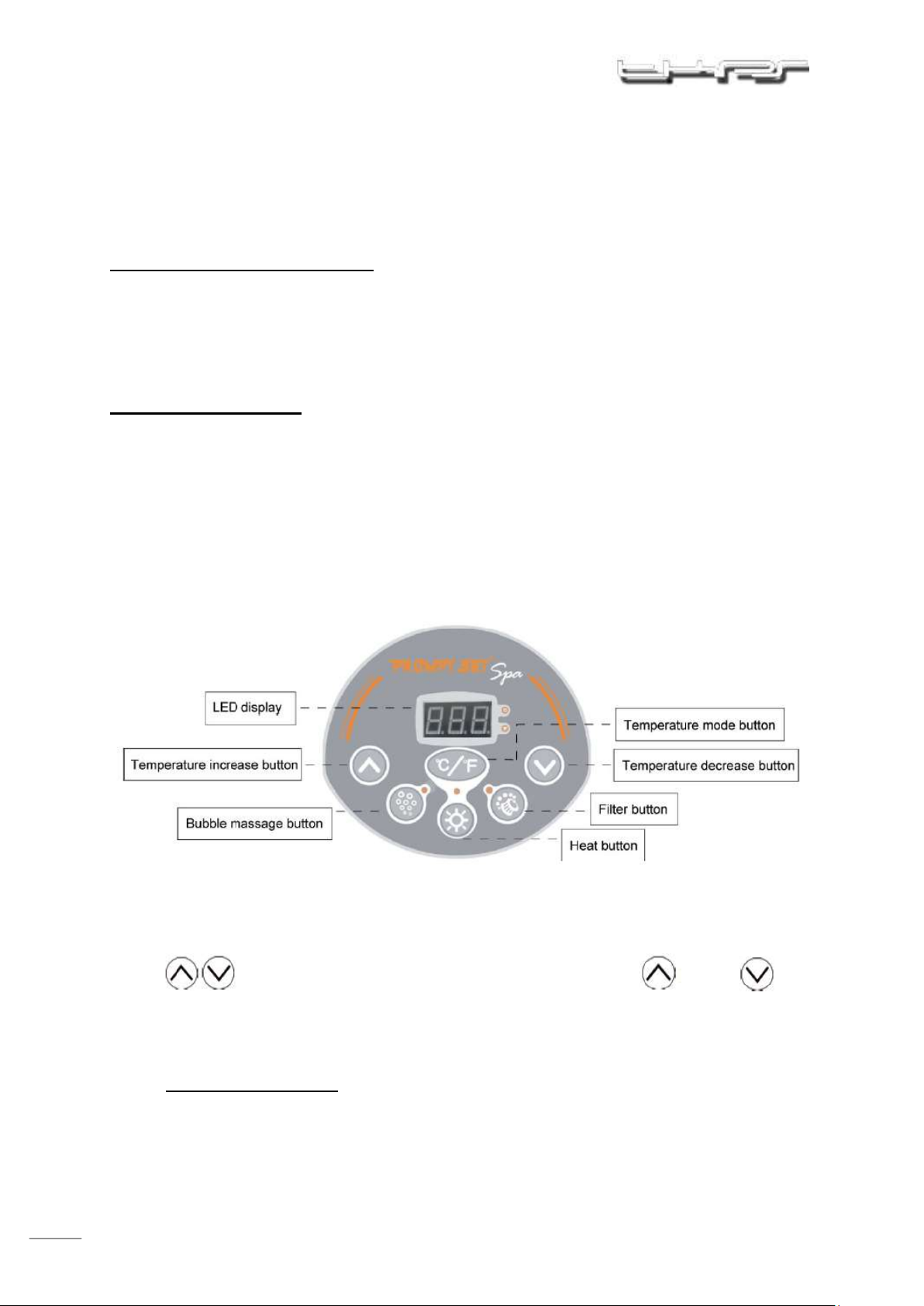

Funkce řídící panelu
Upozornění : Aby se zabránilo selhání funkce a poškození, prosím nezapínejte vířivku, dokud není
naplněna vodou po značku minimální hladiny.
Je to odpovědnost vlastníka, aby se ujistil, že instalace proběhla podle uvedených bezpečnostních
instrukcí. Jakékoliv selhání a škoda vyplývající z běhu na sucho, vylití vody, zvýšené vlhkosti nebo
zatížení, zapříčiní ztrátu záruky.
1) LED displej : jakmile je vířivka připojena k elektrické síti, ukazuje displej automaticky
aktuální teplotu vody.
2) Tlačítka pro nastavení požadované teploty vody. Zvýšení Snížení
Stisknutím tlačítka nastavení teploty, kontrolka bude blikat a můžete nastavit požadovanou
teplotu. Každým zmáčknutím se bude hodnota zvyšovat, či snižovat o jeden stupeň,
zmáčknutím a přidržením tlačítka déle než 2 sekundy bude hodnota stoupat, či klesat rychleji.
Rozsah nastavení teplot
Celsius mode: 30℃- 40℃
Fahrenheit mode: 86℉-104℉
Page 16
16
Pro uzamčení ovládacího panelu stiskněte současně tlačítka a držte po dobu 3
sekund. Prosíme, panel uzamykejte v době Vaší nepřítomnosti, aby se zabránilo nechtěné
změně nastavení.
Pro odemčení ovládacího panelu stiskněte současně tlačítka a držte po dobu 3
sekund.
3) vybrání stupnice pro zobrazení teploty (stupně Celsia / Fahrenheita).
4) BUBBLE – funkce bublinek, pro aktivaci masážního systému. Stisknutím tohoto
tlačítka aktivujete masážní systém, zelená kontrolka se rozsvítí. Dalším stisknutím tohoto
tlačítka dojde k její deaktivaci.
Poznámka : Masážní systém se automaticky vypne po 30 minutách provozu. Reaktivace se
provádí opětovným stlačením tlačítka BUBBLE.
Pokud je zapnutá funkce , zmáčknutím tlačítka dojde ke změně filtrovacího
režimu na masážní. Indikátor filtru zhasne a rozsvítí se kontrolka masáže.
Pokud zmáčknete opět tlačítko masážní režim se změní na režim filtrovací.
Topení a masážní funkce nemůže být aktivována ve stejnou dobu. Pokud je zapnutý režim
nahřívání, stisknutím dojde ke změně na masážní režim. Nahřívání a filtrování jsou
zastaveny, bude aktivován masážní systém. Dalším stiskem dojde k re-startu funkce
ohřívání a filtrace.
5) Aktivace filtračního systému
Toto tlačítko zapne a vypne filtrační čerpadlo. Pokud je aktivování svítí zelená kontrolka.
Poznámka : Pokud jsou souběžně zapnuté funkce ohřevu a filtrace, stiskem tlačítka
může dojít k vypnutí obou těchto funkcí.
Pokud je zaplá funkce , nemůže být aktivován systém vytápění a filtrace. Nejprve se
musí vypnout .
6) – funkce ohřívání a filtrace zároveň. zelená kontrolka na
filtr a červená kontrolka ohřevu se rozsvítí ve stejnou dobu. Čerpadlo se nezastaví, dokud
současná teplota vody nedosáhne nastavené teploty.
Pokud aktuální teplota vody klesne o 2°C pod nastavenou teplotu, vyhřívací systém bude
automaticky znovu zapnut.
Rychlost vyhřívání je maximálně 1,2 až 2,5°C za hodinu. Maximální teplota 40°C.
Page 17
17
Poznámka : Je-li aktivován systém nahřívání, spustí se s ním automaticky i systém filtrace.
Po vypnutí systému nahřívání, bude systém filtrace stále pracovat.
Pokud je zapnutá funkce BUBBLE, nemohou být aktivovány souběžně tyto další funkce
Faktory, které mohou zpomalovat ohřívání:
1. Teplota okolí nižší než 10°C
2. Síla venkovního větru větší než „slabý vítr“/F 3
3. Teplota okolí nižší než 10°C a síla venkovního větru větší než „slabý vítr“/F 3
4. Aktivovaná funkce bublinek během ohřívání vody.
5. Vířivka není během vyhřívání přikrytá nebo je přikrytá nesprávně.
Je doporučeno naplnit vířivku vlažnou vodou pro rychlejší vyhřívání a úsporu nákladů.
Vypouštění
1) Vypněte všechna tlačítka na ovládacím panelu a vytáhněte zástrčku ze zásuvky.
2) Připojte vypouštěcí hadici ke dnu bazénu a jeho druhý konec umístěte mimo vířivku do
vypouštěcí oblasti (obrázek 1).
3) Vytáhněte víčko odtokového systému uvnitř vířivky, voda bude pozvolna vytékat vypouštěcí
hadicí (obrázek 2).
4) Postupně naklánějte vířivku tak, aby všechna voda vytekla a vířivka zůstala úplně prázdná
(obrázek 3).
5) Doporučujeme použít funkci "Bubble" pro důkladné „ vyfouknutí „ vody z potrubí vířivky.
6) Odpojte čerpadlo, demontujte všechny adaptéry, vyjměte filtrační vložku a důkladně vysušte
čerpadlo
Page 18
18
7) Otevře vypouštěcí ventil na spodní části čerpadla a nechte vodu vytéci ven.
8) Viz 7-1 / 7-2 doporučujeme používat "Bubble funkci" vyfouknoutí vody z čerpadla. Poté
odpojte čerpadlo a uzavřete vypouštěcí ventil.
9) Vyčistěte a vysušte na bazén a čerpadlo
NENECHÁVEJTE vířivku naplněnou vodou, pokud budete po delší dobu pryč a nikdo se
o vířivku nebude starat. Před odchodem vypusťte vodu a upusťte z vířivky i trochu vzduchu.
Čištění/výměna filtrační vložky
VAROVÁNÍ : odpojte čerpadlo z elektrické sítě před zahájením údržby.
UPOZORNENÍ: špinavá filtrační vložka může kontaminovat vodu v bazénu a zpomalovat dobu
ohřevu.
UPOZORNENÍ: Pro udržení čisté vody, prosím používejte funkci filtrace po každém použití.
Filtrační vložku čistěte nejlépe po každém použití.
1) Odpojte čerpadlo
2) Otevřete odvzdušňovací ventil otočením proti směru hodinových ručiček
3) Vložte krytku na vstupu a výstupu vtoku na vnitřní stěně bazénu.
4) Odšroubujte víko filtru otáčením proti směru hodinových ručiček
5) Vyjměte filtrační vložku (cartridge)
6) Opláchněte filtr zahradní hadicí a můžete ho znovu používat. V případě, že je filtrační vložka
silně znečištěna a zabarvena, měla by být vyměněna.
Page 19
19
7) Nyní můžete navrátit očištěnou filtrační vložku zpět, ujistěte se, že je těsnící kroužek ve
správné pozici.
8) Zavřete víčko otáčením ve směru hodinových ručiček.
9) Vytáhněte zátku víčka z vstupu a výstupu na vnitřní stěně bazénu, aby voda mohla proudit
do čerpadla.
10) Proveďte RCD test, pro uvolnění vzduchu v čerpadle
ÚDR ŽBA
1) Úprava vody ve vířivce
Poznámka : kvalita vody ve vířivce může ovlivňovat Vaše zdraví.
Doporučujeme Vám dodržovat tato opatření :
a) Filtrační vložka by měla být čištěna každý den.
b) Provádějte častou výměnu vody a používejte vhodnou bazénovou chemii
c) Použitím chemických látek se zastaví růst škodlivých bakterií a řas v bazénu a
s pomocí Vašeho filtračního čerpadla udrží vodu křišťálově čistou.
Na škody vzniklé v důsledku nesprávného použití chemikálií se nevztahuje záruka.
UPOZORN ĚNÍ : Nepoužívejte vířivku během desinfekce.
Nepoužívejte chlorové chemikálie, mohou poškodit topný systém
Vodní rovnováha:
Doporučujeme udržovat vodní rovnováhu, jak je uvedeno níže:
Hodnota pH: 6,5-8,5 celkem alkalita: 80 - 120ppm, volný chlor: 3ppm - 5ppm
Doporučujeme si zakoupit testovací sadu, která prověří chemickou úroveň vody před každým
použitím Vaší vířivky. Testování by se mělo provádět alespoň jedenkrát týdně.
Nízká hodnota pH může zapříčinit poškození bazénu a čerpadla.
Na škody zapříčiněné chemickou nerovnováhou se nevztahuje záruka.
Sanitace vody:
Každý majitel vířivky by měl provádět sanitaci (úpravu) vody pravidelně (denně, pokud je to nutné).
Sanitace působí chemicky na bakterie a viry ve vodě.
Chemická údržba bazénu :
Doporučujeme použít tablety bromu v plováku k dezinfekci vody v bazénu.
(Chemický plovák je třeba zakoupit samostatně)
Čištění vířivky
Ve vodě se postupně hromadí zbytky čisticích prostředků, rozpuštěných částic a bazénové chemie.
Pokud je špína ve vodě již viditelná, vyměňte vodu a vyčistěte vanu. K umytí vnitřku vířivky použijte
jemný čistící prostředek a poté ji vypláchněte čistou vlažnou vodou.
POZNÁMKA: Nepoužívejte tvrdé kartáče nebo drsné čističe. Nepoužívejte k čištění louh či kyselinu.
Page 20
20
Oprava těla vířivky
Pokud je poškozeno tělo vířivky, použijte set na opravu vířivky. Vyčistěte a vysušte
poškozenou oblast. Naneste lepidlo na PVC záplatu (vyřízněte kus opravného materiálu kruhového
tvaru o větší velikosti než je poškozená část) a rychle přiložte na poškozené místo. Vyhlaďte
povrch od všech vzduchových bublin a nechte schnout zhruba 3-10 minut.
Skladování vířivky
Zcela vypustit všechnu vodu z bazénu a čerpadla. Vyjměte filtrační vložku.
Doporučujeme skladovat vířivku v originálním balení na teplém a
suchém místě .
UPOZORNĚNÍ: Ujistěte se, že před opětovným sbalením jsou všechny komponenty vířivky úplně
suché a čisté. Skladujte vířivku bezpečně v teplých a suchých podmínkách. Není doporučeno
vystavování slunečnímu záření. Při ponechání na teplotách pod nulou se může plast stát křehčím a
více náchylným k rozbití. Mrazivé počasí může vířivku těžce poškodit. Na škody způsobené
nesprávným zazimováním vířivky se záruka nevztahuje.
Příprava vířivky na novou sezónu
Aby vaše vířivka v nové sezóně fungovala bez problému, postupujte takto:
1. Zkontrolujte, zda není voda ve vzduchové hadici. Pokud vodu objevíte, před montáží ji vysušte.
2. Připojte správně řídící panel, zapněte vířivku a zkontrolujte, zda LED displej ukazuje správně a
také připojení signalizačního kabelu.
3.Zapněte bublinkovou funkci, zkontrolujte, jestli funguje správně.
4. Po vykonání předchozích kroků, je vířivka připravena k použití.
UPOZORNĚNÍ: Záruka se nevztahuje na jakoukoliv škodu způsobenou nesprávným skladováním
nebo neprovedením předchozích kroků.
LIKVIDACE
- Tento produkt obsahuje recyklovatelné materiály a nesmí být proto likvidován
s běžným komunálním odpadem.
- Na způsob likvidace se prosím informujte ve sběrných místech ve vašem okolí nebo
u vašeho autorizovaného prodejce.
Page 21
21
Kód
Problém
Problém
Možné příčiny
Řešení
E1
Chybné
zobrazování
teploty
Nehřeje
správně
Regulace teploty
kontrolní čidlo
zkratované nebo
přerušený obvod
Potřebujete
kvalifikovaného
elektrikáře
E2
Chybné
zobrazování
teploty
Nehřeje
správně
Regulace teploty
ochranné čidlo
zkratované nebo
přerušený obvod
Potřebujete
kvalifikovaného
elektrikáře
E3
Indikátor
vysoké teploty
vody
Nehřeje
správně
Teplota vody je vyšší
než 45℃
Odpojte od zdroje el.
energie, ujistěte se, že je
teplota vody v rozmezí 2
– 44 ℃
E4
Indikátor nízké
teploty vody
Nefungují
všechny funkce
varovný signál
Teplota vody je nižší
než 2℃
Odpojte od zdroje el.
energie, ujistěte se, že je
teplota vody v rozmezí 2
– 44 ℃
E5
Indikátor
vysoké teploty
vody
Nefungují
všechny funkce
varovný signál
Teplota vody je vyšší
než 50℃
Odpojte od zdroje el.
energie, obraťte se na
kvalifikovaného
elektrikáře, za účelem
re-setování tepelné
pojistky
E6
Tlak vody není
dostatečný pro
aktivaci topení
Nesprávné fungování
topné a filtrovací
funkce
varovný signál
Je blokován vstup či
výstup na vnitřní
stěně.
Je příliš znečištěná
filtrační vložka.
Hladina vody
nedosahuje
minimální úroveň.
Nevypuštěný vzduch
z čerpadla.
Porouchané čerpadlo.
Vyčistěte vstup a výstup.
Vyčistěte, či nahraďte
vložku filtru.
Doplňte vodu na značku
minimální úrovně.
Proveďte uvolnění
vzduchu z čerpadla.
E7
Chod ohřívače
na sucho
Nefungují
všechny funkce
varovný signál
Ohřev bez
dostatečného
množství vody,
systém se
automaticky vypne
Potřebujete
kvalifikovaného
elektrikáře
ŘEŠENÍ PROBLÉMŮ
Výrobce usiluje o dodávání kvalitních vířivek. Proto pokud bude mít produkt nějakou závadu,
neváhejte kontaktovat naše servisní centrum nebo autorizovaného prodejce.
Zde je pár užitečných tipů, jak vám pomoci diagnostikovat a opravit některé běžné zdroje problémů.
* V případě potřeby jakýchkoliv náhradních dílů, prosím prostudujte záruční podmínky.
* V případě problémů neuvedených na seznamu, prosím kontaktujte naše servisní centrum nebo
autorizovaného prodejce.
1) Kód chyby: Pokud LED ukazuje kód chyby, zkontrolujte prosím níže seznam referencí
Page 22
22
Problém
Možné příčiny
Řešení
Nefunkční čerpadlo
Výpadek napájení
Čerpadlo správně neohřívá
Nastavená teplota je příliš nízká
Filtrační vložka je znečištěná
Příliš nízká hladina vody
Porouchané topné těleso
Nastavte na vyšší teplotu
Vyčistěte/ Vyměňte filtrační
vložku
Naplňte více vody viz min.
hladina vody
Kontaktujte servisní středisko
Nefunkční masážní systém
Nefunkční filtrační systém
Prosakující čerpadlo
Prosakující bazén
Voda v bazénu není čistá
2) E5 chyba řešení – reset tepelné pojistky
a) Přerušte napájení čerpadla
b) Vložte krytky na vstupu a výstupu na vnitřní stěně bazénu
c) Demontujte a otočte čerpadlo
d) Najděte malý otvor označený "reset" ve spodní části čerpadla, poté vložte úzkou tyčku
(měla by být menší než Ø0.9cm, délka je delší než 10 cm) do otvoru, stiskněte, můžete
slyšet "ping", reset úspěšný.
e) Poté propojte čerpadlo opět s bazénem. Sejměte uzávěr na vnitřní bazén a opakujte
předchozí kroky k používání Vaší vířivky.
ŘEŠENÍ ČASTÝCH PROBLÉMŮ
Loading...
