RM-010
CONTROL REMOTO PARA EL PROMAX-10 / 8+ / 8
REMOTE CONTROL FOR PROMAX-10 / 8+ / 8
CONTRÔLE À DISTANCE POUR L E PROMAX -10 / 8+ / 8
0 MI1041
SUMARIO
CONTENTS
SOMMAIRE
Manual español
............................................................
English manual............................................................
Manuel français.............................................................
Français
E nglish
RM-010 Control remoto para el PROMAX-10 / 8+ / 8
INDICE
1 GENERAL ............................................................................................................1
1.1 Descripción.....................................................................................................1
1.2 Requerimientos hardware y software..............................................................1
1.3 Instalación......................................................................................................2
1.3.1 Instalación del software............................................................................2
1.3.2 Instalación del cable de conexión entre el PROMAX-10 / 8+ / 8 y el PC. ..2
2 INSTRUCCIONES DE US O..................................................................................5
2.1 Consideraciones generales ............................................................................5
2.2 Menú Config...................................................................................................6

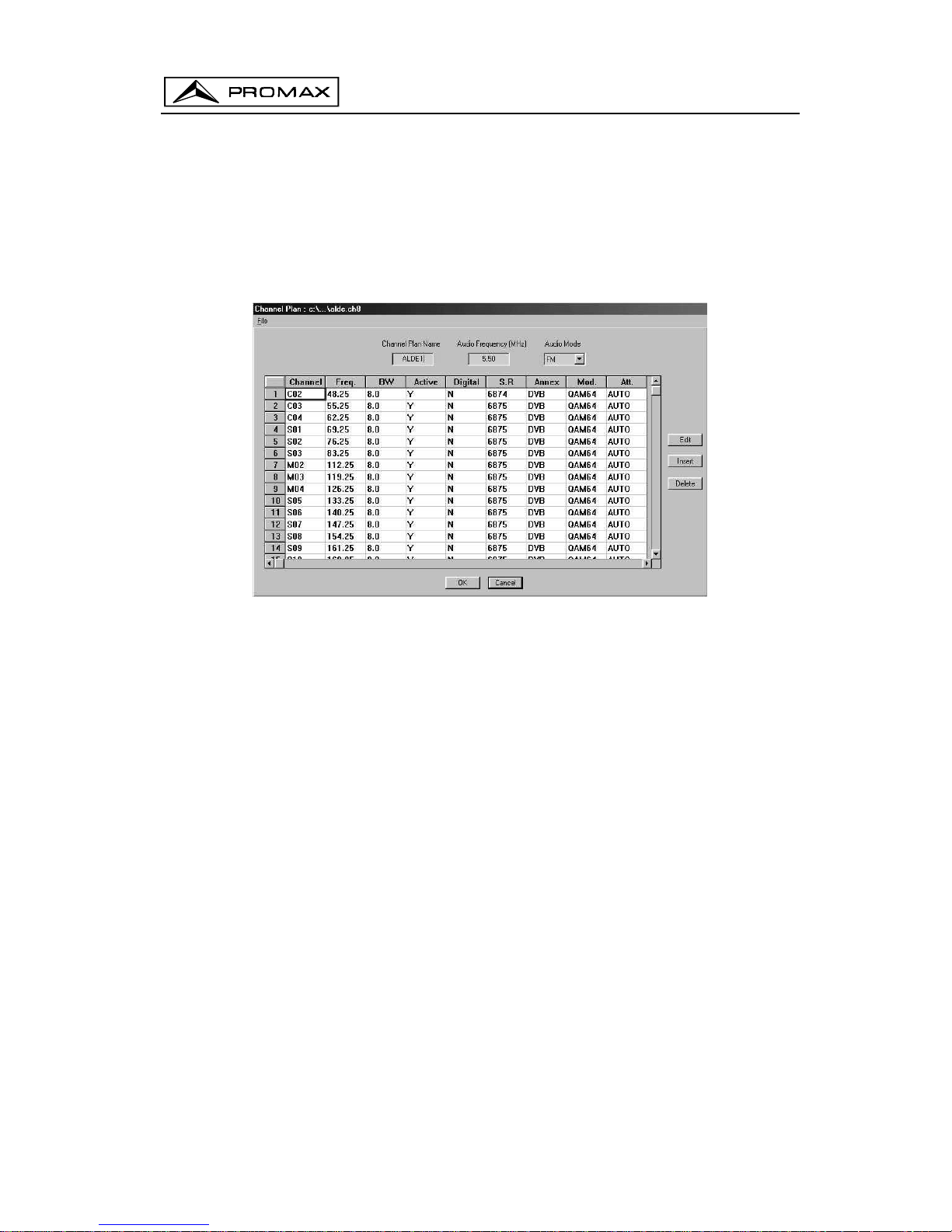

2.3 Editor de Planes de Canales...........................................................................8
2.4 Menú Datalogger..........................................................................................11
2.5 Menú de Actualización (
Upgrade
)................................................................. 13
RM-010 Control remoto para el PROMAX-10 / 8+ / 8
RM-010 Control remoto para el PROMAX-10 / 8+ / 8
12/2002 Página 1
CONTROL REMOTO PARA EL
PROMAX-10 / 8+ / 8
RM-010
1 GENERAL
1.1 Descripción
Mediante el software
RM-010
su ordenador se convierte en la herramienta
principal de comunicación con el
PROMAX-10/8+/8
, permitiendo realizar las
siguientes operaciones de una forma sencilla y fácil:
•
Transmitir / Recibir / Modificar / Archivar todos los
Parámetros de
Configuración
del
PROMAX-10/8+/8
.
•
Transmitir / Re cib i r / Mo di ficar / Archivar
Grupos de Planes de Canales
.
•
Abrir / Recibir / Archivar / Imprimir ficheros de adquisiciones de medidas
realizadas mediante la función
Datalogger
.
•
Actualizar
el firmware principal del
PROMAX-10/8+/8
.
1.2 Requerimientos hardware y software
Para poder utilizar el programa de forma correcta, se necesita cumplir con l os
siguientes requisitos:
•
Requisitos hardware
Configuración mínima:
*
Ordenador IBM compatible 486 o superior.
*
10 Mbytes de espacio disponible en el disco duro (variable en función
de los ficheros de datos disponibles).
*
Dispositivo señalador o ratón (no es imprescindible, pero si muy
recomendable).
*
Puerto serie disponible COM1, COM2, COM3 ó COM4.
•
Requisitos software
Para poder ejecutar el software adquirido resulta impresc indible tener inst alado el
sistema operativo Windows 95/ 98/ ME.
RM-010 Control remoto para el PROMAX-10 / 8+ / 8
Página 2 12/2002
1.3 Instalación
1.3.1 Instalación del software
Los ficheros de instalación del software
RM-010
se proporcionan en tres
disquetes. Para instalar el
RM-010
ejecute el programa
setup.exe
ubicado en el
disquete número 1 (
disk 1
).
El programa de instalación creará un nuevo directorio, en caso de que sea
necesario, y copiará los ficheros del
RM-010
en él. Se sugiere crear un nuevo
directorio llamado: C:\RM-010, aunque se puede otorgar cualquier otro nombre. El
programa de instalación solicitará el resto de disquetes cuando sea necesario.
También creará un Grupo de Programas de Windows llamado
RM-010
, en el cual se
ubica el icono correspondiente al programa
RM-010
. Para ejecutar el programa de
control remoto del
PROMAX-10/8+/8
haga doble clic con el botón izquierdo del ratón
sobre el icono.
NOTA MUY IMPORTANTE
Si una versión previa del
RM-010
ha sido instalada, será necesario
desinstalarla complet ament e antes de instalar la versión presente.
1.3.2 Instalación del cable de conexión entre el PROMAX-10 / 8+ / 8 y
el PC
La conexión entre el
PROMAX-10/8+/8
y el PC se realiza mediante el cable de
transmisión de datos modelo
PROMAX CC-208
, el cual se suministra c on el paquete
software.
En primer lugar apague el P C y el
PROMAX-10/8+/8
. Conecte entonces el conec tor
'D' de 25 pins a cualquier puerto libre COM1, COM2, COM3, ó COM4 de su PC.
Finalmente conecte el cable
CC-208
al conector RS-232 del
PROMAX-10/8+/8
.
Nota:
Antes de conectar el cabl e de transferencia d e datos al
PROMAX-10/8+/8
, éste
debe extraerse de su pro tector antichoque para fa cilitar la poster ior desconexión.
Figura 1.-
Conexión entre el
PROMAX-10/8+/8
y el PC.
RM-010 Control remoto para el PROMAX-10 / 8+ / 8
12/2002 Página 3
Una vez que el ordenador y el
PROMAX-10/8+/8
se han conectado mediante el
cable
CC-208
, encienda ambos equipos y ejecute el programa
RM-010
.
Si aparece un mensaje de error de comunicación (Communication error):
1.- Verifique que el
PROMAX-10/8+/8
está encendido.
2.- Compruebe la conexión entre el
PROMAX-10/8+/8
y el PC.
3.- Verifique el puerto de com unicación seleccionado. P ara ello seleccione en la
barra de menús principal la opción
Config
y haga clic s obre
C
ommunication
Port
(puerto de comunicación, COM 2 por defecto).
NOTA MUY IMPORTANTE
Si su
PROMAX-10/8+/8
posee una versión de software anterior (
2.30
PROMAX-10, 1.12 PROMAX-8+
ó
1.41 PROMAX-8
) es necesario
actualizarlo a la nueva versión antes de realizar ninguna otra operación. El
software de control anterior puede no ser 100% compatible con el
RM-010.
El
proceso de actualización dura 30 minutos aproximadamente. Antes de
empezar la actualización es muy importante verificar que la batería del
PROMAX-10/8+/8
está totalm ente cargada y que el
PROMAX-10/8+/8 no
se
encuentra en el modo de autodesconexión automática (
auto-power off
), de
manera que éste no se apague durante el proceso de actualización. Nunca
desconecte el
PROMAX-10/8+/8
del puerto serie antes de cerrar
completamente el programa
RM-010
.
NOTA LEGAL
En ningún caso
PROMAX ELECTRONICA, S.A.
se hace responsable de la
pérdida de datos u otros daños o perjuicios que éste programa pueda causar
directa o indirectamente. Aunque hemos puesto nuestro empeño en
desarrollar un producto útil y fiable, se entiende que la utilización del
programa y de los datos e informaciones que con él se generen son
responsabilidad exclusiva del usuario.
RM-010 Control remoto para el PROMAX-10 / 8+ / 8
Página 4 12/2002
RM-010 Control remoto para el PROMAX-10 / 8+ / 8
12/2002 Página 5
2 INSTRUCCIONES DE USO
2.1 Consideraciones generales
El software proporcionado en el paquete de programación
RM-010
, trabaja
únicamente bajo entorno Windows, por lo t anto se da por supuesta una ex periencia
en el manejo de aplicaciones bajo Windows. De todas formas, existe cierta
terminología que conviene formalizar a fin de presentar este manual de la manera
más clara posible.
Clic: Pulsar una sola vez el botón izquierdo del ratón
Doble clic: Pulsar dos veces consecutivas, con cierta cadencia, el botón
izquierdo del ratón.
Para moverse por las diferentes opciones de los menús del programa, existen
cuatro métodos de selección de órdenes:
1) Situando el ratón sobre un menú y puls ando el botón izquierdo del ratón.
2) Mediante la combinación de teclas ALT+Inicial de la opción escogida. (Por
ejemplo: ALT+C selecciona el menú Config).
3) Pulsando la combinación de teclas asociadas a la orden a realizar. (Por
ejemplo: Exit=ALT+F4).
4) Seleccionando el icono correspondient e a la orden a realizar.
Existen dos formas de seleccionar una opción, entre varias, correspondiente a
una ventana emergente:
1) Situando el ratón sobre la opción correspondiente y haciendo clic.
2) La tecla tabulador (TAB) selecciona de forma rotativa las diferentes opciones
existentes en la ventana activa del programa. Asimismo la combinación de
teclas MAYUS+TAB (mantener pulsada la tecla MAYUS y pulsar la tecla
TAB), realiza el movimiento rotativo en sentido contrario.
El
RM-010
posee cuatro menús princi pal es:
Model
: Permite seleccionar el modelo de analizador que es conectado al
PC para su control mediante el
RM-010
. También puede
seleccionarse haciendo clic sobre el icono del model o:
.
Config: Permite cambiar todos los parámetros de configuración del
PROMAX-10/8+/8. Los parámetros de configuración son también
accesibles mediante el icono de configuración:
.
Este menú también permite editar los planes de canales, lo cual
puede hacerse haciendo clic sobre el icono plan de canales:
.
Por último este menú también permite definir el puerto de
comunicaciones (communication port) y salir del programa.
RM-010 Control remoto para el PROMAX-10 / 8+ / 8
Página 6 12/2002
Datalogger
: Permite abrir o recibir un Datalogger (adquisición de medidas). Las
adquisiciones Datalogger también pueden recibirse haciendo clic
sobre el icono Datalogger:
.
UpGrade
: Permit e actualizar el
firmware
principal del
PROMAX-10/8+/8
. Esta
opción también puede seleccionarse mediante el icono de
actualización:
.

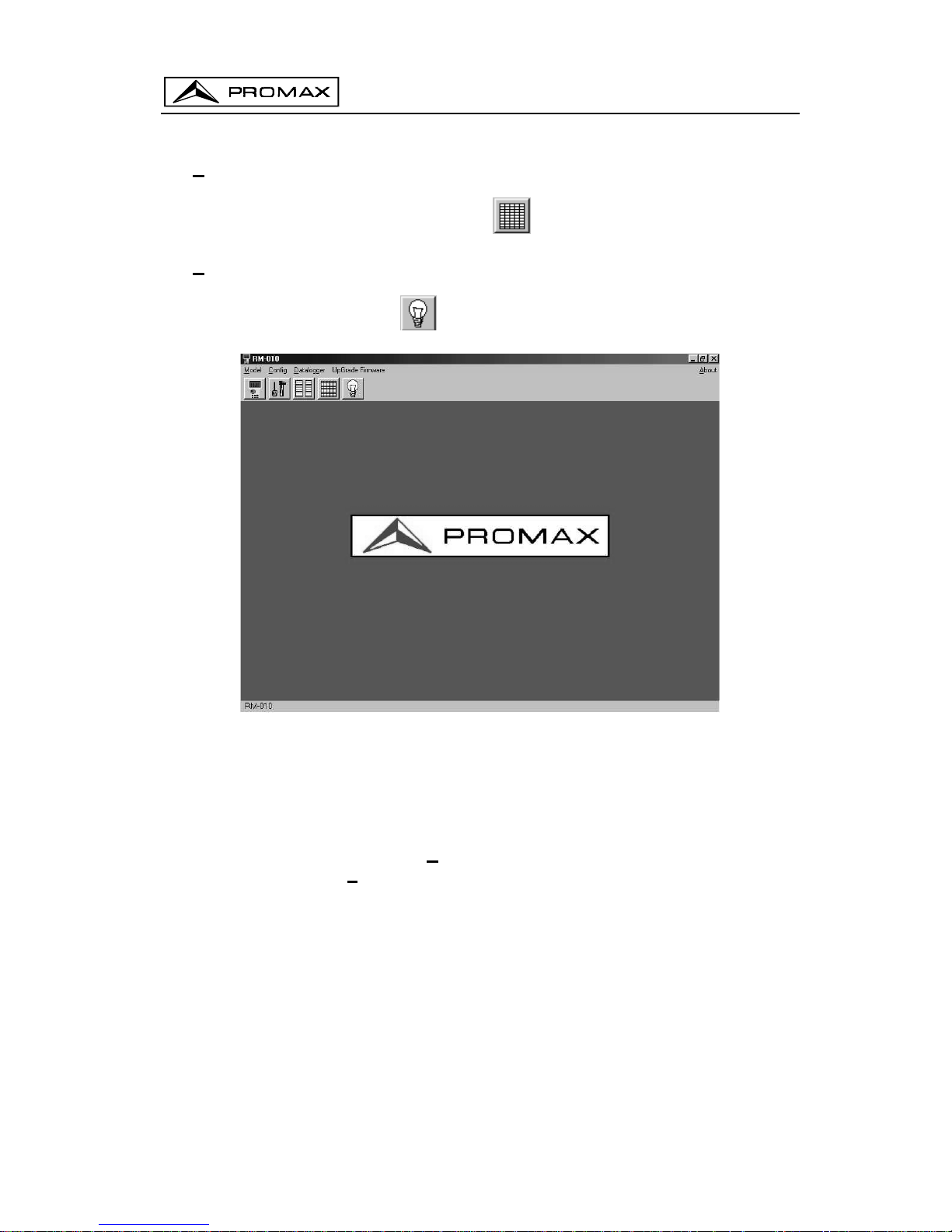

Figura 2.-
Ventana principal del
RM-010
2.2 Menú Config
Este menú permite modificar todos los parámetros de configuración del
PROMAX-10/8+/8
y establecer ésta como la configuración predeterminada. Para
acceder a él seleccionar la opción
Config
en el menú principal y hacer clic sobre la
opción configuración (
Configuration
) o bien, directamente desde la ventana principal,
hacer clic sobre el icono de configuración. Al abrirse ésta aparece la ventana
correspondiente a la configuración de un
PROMAX-10/8+/8
. Para acceder a la
ventana de configuración de un
PROMAX-10/8+/8
debe cargarse (
File
-
Open
) o
recibirse (botón
Receive
) un fichero con una configuración perteneciente a este
modelo.
Los diferentes parámetros de la ventana de configuración del
PROMAX-10/8+/8
se han agrupado en seis áreas según el modo de funcionamiento al que afectan:
CH-FR CONFIG
:Parámetros de configurac ión del modo de operación Canal-
Frecuencia.
LOGGER CONFIG
:Parámetros de configuración del modo de operación
Logger
(adquisición automática de medidas).
RM-010 Control remoto para el PROMAX-10 / 8+ / 8
12/2002 Página 7
SCAN CONFIG
:Parámetros de configuración del modo de operación
Scan
(barrido de canales).
TILT CONFIG
:Parámetros de configuración del modo de operación
Tilt
(pendiente).
SPECTRUM CONFIG
:Parámetros de configuración del modo de operación
Analizador de espectros.
GENERAL CONFIG
:Parámetros de configuración genera les del
PROMAX-10/8+/8
.
Para más información sobre estos parámetros (definición y valores admisibles)
referirse al manual de instrucciones del
PROMAX-10/8+/8
.
Los parámetros de configuración pueden recibirse en el ordenador desde el
PROMAX-10/8+/8
o transmitirse del ordenador al equipo mediante los botones
Receive
y
Transmit
en la parte inferior de la ventana. La línea de
Status
muestra la
acción que se está realizando en todo momento.

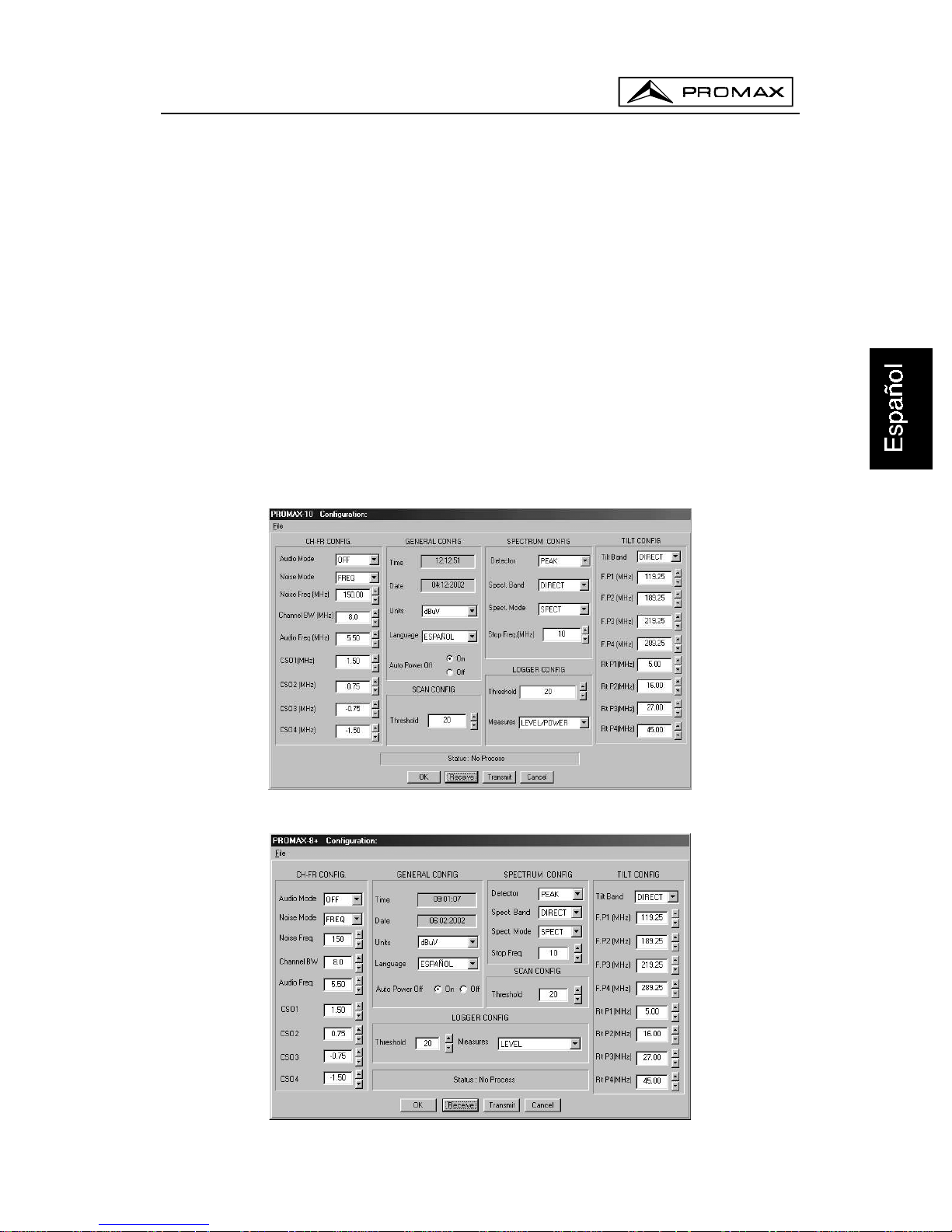

Figura 3.-
Ventana de menú de configuración para un
PROMAX-10
Figura 4.-
Ventana de menú de configuración para un
PROMAX-8+
RM-010 Control remoto para el PROMAX-10 / 8+ / 8
Página 8 12/2002
Figura 5.-
Ventana de menú de configuración para un
PROMAX-8
Los parámetros de configuración pueden almacenarse en un fichero con el fin de
crear una librería. El menú
File
tiene cinco posibles opciones:
New
: (Nuevo) Esta opción permite crear un nuevo fichero en el que se
archivarán todos los parámetros de configuración.
Open
: (Abrir) Permite abrir un fichero previamente archivado. El programa
muestra una lista de los ficheros de configuraci ón (extensión
cfg
). Para
abrir un fichero haga clic sobre el fichero en cuestión y pulse el botón
aceptar.
Save
: (Archivar) Esta opción permite archivar en un fichero los cambios
realizados en el menú de configurac ión. Los ficheros de configuración
poseen la extensión
cfg
.
Save as
: (Archivar como) Esta opción permite archivar el contenido actual de la
ventana de configuración con un nombre diferente al que poseía. En la
práctica, esta opción se utiliza para duplicar el contenido de un fichero y
así poder hacer modificaciones que no afecten el contenido del fichero
original.
Exit
: (Salir) Esta opción permite salir del menú de Configuración.
2.3
Editor de planes de canales
Esta herramienta permite modificar los planes de canales del
PROMAX-10/8+/8
.
Para acceder a ella seleccionar la opción
Config
en el menú principal y hacer c lic sobre
la opción
Promax Channel Plan
o bien directamente desde l a ventana principal , hacer
clic sobre el icono planes de canales.
RM-010 Control remoto para el PROMAX-10 / 8+ / 8
12/2002 Página 9
Al seleccionar este menú aparecerá una vent ana como la de la figura siguiente:
Figura 6.-
Ventana del editor de plan de canales.
Esta función se divide en dos columnas. La columna de la derecha, llamada
Channel Plan Library
(Librería de Planes de Canales) muestra los ficheros de planes
de canales archivados en nuestro ordenador (los ficheros de tablas de canales
poseen la extensión
ch8
). El botón
New
a su derecha permite crear nuevos planes de
canales y el botón
Edit
permite modificar cualquier plan ya existente. Cuando se
selecciona una de estas opciones una ventana c omo la de la figura 6 aparece en la
pantalla (vacía en el caso de selecci onar la opción
New
). Esta ventana muestra toda
la información contenida en el plan de canales en estudio.
La columna izquierda de la ventana
Channel Plan Group
muestra un Grupo de
Planes de Canales. Un Grupo de Planes de Canales es un conjunto de planes de
canales que se puede almacenar en el
PROMAX-10/8+/8
, por ejemplo el Grupo de
Planes de Canales estándar de fábrica se compone de los siguientes planes de
canales: CCIR, CCIRUK, EIA, FCC, OIRL y STD2L. El tamaño máximo del Grupo de
Planes de Canales es de 10 planes de canales compuesto de 140 canales cada uno.
Los Grupos de Planes de Canales se almacenan bajo la extensión
tx8
.
Cinco botones en el lado izquierdo permiten realizar las siguientes operaciones
sobre los Grupos de Planes de Canales:
Open
: Permite abrir un fichero de un Grupo de Planes de Canales (extensión
tx8
).
Save
: Permite archivar el Grupo de Planes de Canales actual.
New
: Permite crear un nuevo Grupo de Planes de Canales. Cuando se
selecciona esta opción el Plan de Canales previ o desaparec e.
Edit
: Permite editar un Plan de Canales del Grupo de Planes de Canales.
Delete
: Perm i te eliminar un Plan de Canales del Grupo de Planes de Canales.
Rename
: Permite renombrar un fichero de un Grupo de Planes de Canales.
RM-010 Control remoto para el PROMAX-10 / 8+ / 8
Página 10 12/2002
Los botones
<<<
y
>>>
permiten transferir planes de canales de la Librería de
Planes de Canales al Grupo de Planes de Canales y viceversa.
Los Grupos de Planes de Canales pueden recibirse en el ordenador desde el
PROMAX-10/8+/8
o transmitirse del ordenador al equipo mediante los botones
Receive
y
Transmit
en la parte inferior de la columna de Grupos de Tablas de
Canales.
Figura 7.-
Ejemplo de Plan de Canales
Para modificar un Plan de Canales debe seleccionarse un Plan de Canales y
luego hacer clic sobre el botón
Edit
. Al hacerlo se abre la ventana
Channel Plan
(figura 7) que muestra, y permite modificar, el nombre del canal, la frecuencia, el
ancho de banda, si es activo o no y si es digital o analógico así como el nombre del
plan de canales, la posición de la portadora de audio y el modo de audio. En el caso
de canales definidos como digitales también aparecen activados los parámetros
velocidad de símbolo, tipo de anexo, modulación y atenuación.
Nota
: Si la unidad es un
PROMAX-8
la información de la celda BW,
S.R., Annex
,
Mod.
y
Att.
no tendrán efecto alguno. Para un
PROMAX-8+
serán los campos
S.R., Annex, Mod.
y
Att.
los que no tendrán efecto.
Puede modificarse la información relativa al plan de c anales (nombre, posic ión d e
la portadora de audio y modo de audio) situando el puntero del ratón sobre la celda
correspondiente y haciendo clic.
La información relativa a los canales puede modificarse mediante el
procedimiento anterior, seleccionando una de las celdas del canal y haciendo clic
sobre el botón
Edit
o, también, haciendo dos veces clic sobre una de las celdas
correspondientes al canal a editar (con lo que aparece la ventana
Channel Editor
) y
haciendo clic sobre el botón
Edit
de la nueva ventana.
Loading...
