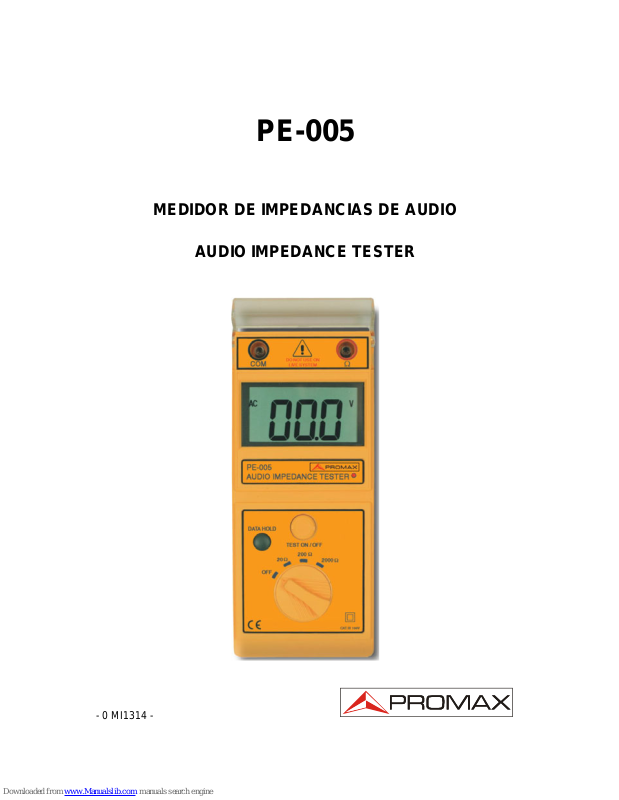

PE-005
MEDIDOR DE IMPEDANCIAS DE AUDIO
AUDIO IMPEDANCE TESTER
- 0 MI1314 -
NOTAS SOBRE SEGURIDAD
Antes de manipular el equipo leer el manual de instrucciones y muy
especialmente el apartado PRESCRIPCIONES DE SEGURIDAD.
El símbolo
sobre el equipo significa "CONSULTAR EL MANUAL DE
INSTRUCCIONES". En este manual puede aparecer también como símbolo de
advertencia o precaución.
Recuadros de ADVERTENCIAS Y PRECAUCIONES pueden aparecer a lo largo de
este manual para evitar riesgos de accidentes a personas o daños al equipo u
otras propiedades.
SAFETY NOTES
Read the user’s manual before using the equipment, mainly " SAFETY RULES "
paragraph.
The symbol
on the equipment means "SEE USER’S MANUAL". In this
manual may also appear as a Caution or Warning symbol.
Warning and Caution statements may appear in this manual to avoid injury
hazard or damage to this product or other property.
SUMARIO
CONTENTS
Manual español................................................................................
English
English manual................................................................................
MANUAL DE INSTRUCCIONES. PE-005
I N D I C E
1. GENERAL..................................................................................................................1
1.1 Características ....................................................................................................1
1.2 Especificaciones..................................................................................................1
2. PRESCRIPCIONES DE SEGURIDAD......................................................................3
3. DESCRIPCIÓN DEL PRODUCTO............................................................................5
4. MÉTODOS DE MEDIDA............................................................................................7
4.1 Medición de la impedancia..................................................................................7
4.1.1 Comprobación de un altavoz........................................................................7
4.1.2 Comprobación de un sistema de megafonía................................................8
4.2 Estimación de la potencia ...................................................................................9
4.3 Función "DATA HOLD" .......................................................................................9
5. MANTENIMIENTO...................................................................................................11
5.1 Sustitución de las pilas......................................................................................11
5.2 Limpieza y almacenamiento..............................................................................11
MANUAL DE INSTRUCCIONES. PE-005
MANUAL DE INSTRUCCIONES. PE-005
11/2014 Página 1
MEDIDOR DE IMPEDANCIAS DE AUDIO
PE-005
1. GENERAL
1.1 Características
• Medidas de impedancia a 1 kHz de sistemas de altavoces.
• Tres escalas de medida (20 Ω / 200 Ω / 2000 Ω) que permiten la comprobación de
sistemas domésticos, auditorios y sistemas de megafonía.
• Funcionamiento a pilas para uso portátil.
• Función memorización de datos.
• La función temporizador permite el funcionamiento manos libres de forma continua.
El temporizador dura entre 3 y 5 minutos desde que el usuario pulsa el botón de
TEST ON/OFF deteniendo la medida hasta una nueva pulsación TEST ON/OFF.
1.2 Especificaciones
Escalas de medida 20 Ω / 200 Ω / 2000 Ω
Frecuencia de test 1 kHz
Precisión Escala de 20 Ω: ±2% lectura ± 2 dígitos ó ± 0,1 Ω,
según el valor mayor.
Escalas de 200 Ω / 2000 Ω: ±2% lectura ± 2 dígitos
Alimentación 9 V DC (6 x 1,5V tipo R6)
Indicador de estado bajo de
las pilas El símbolo
+
-
aparece en la pantalla
Indicación de memorización El símbolo
HOLD
aparece en la pantalla
Pantalla LCD 3 ½ dígitos (2000 cuentas)
MANUAL DE INSTRUCCIONES. PE-005
Página 2 11/2014
NOTA: Las especificaciones del equipo se establecen en las siguientes condiciones
ambientales de operación, siendo también posible su operación fuera de esos
márgenes. Por favor consulte con nosotros en el caso que fueran necesarios
requerimientos específicos.
Condiciones ambientales de funcionamiento
Altitud Hasta 2000 m.
Margen de temperaturas De 0 a 40 °C.
Humedad relativa máxima 85%.
T. de Almacenamiento 20 °C a -60 °C.
Dimensiones A. 90 x Al. 205 x Pr. 55 (mm.).
Peso Aproximadamente 550 gr. (pilas incluidas).
Accesorios incluidos PP010 Puntas de prueba c/ pinzas de seguridad.
Manual de instrucciones.
Estuche de transporte.
RECOMENDACIONES ACERCA DEL EMBALAJE
Se recomienda guardar todo el material de embalaje de forma permanente por si fuera
necesario retornar el equipo al Servicio de Asistencia Técnica.
MANUAL DE INSTRUCCIONES. PE-005
11/2014 Página 3
2. PRESCRIPCIONES DE SEGURIDAD
* Conectar solamente a sistemas o altavoces desconectados de la amplificación.
* Recuerde que las tensiones superiores a 60 V DC ó 30 V AC rms son
potencialmente peligrosas.
* Observar en todo momento las condiciones ambientales máximas
especificadas para el aparato.
* El operador sólo está autorizado a intervenir en:
Sustitución de las pilas.
En el apartado de Mantenimiento se dan instrucciones específicas para esta
intervención.
Cualquier otro cambio en el equipo deberá ser efectuado exclusivamente por
personal especializado.
* Seguir estrictamente las recomendaciones de limpieza que se describen en el
apartado Mantenimiento.
MANUAL DE INSTRUCCIONES. PE-005
Página 4 11/2014
* Símbolos relacionados con la seguridad:
* Ejemplos Descriptivos de las Categorías de Sobretensión
Cat I Instalaciones de baja tensión separadas de la red.
Cat II Instalaciones domésticas móviles.
Cat III Instalaciones domésticas fijas.
Cat IV Instalaciones industriales.
MANUAL DE INSTRUCCIONES. PE-005
11/2014 Página 5
3. DESCRIPCIÓN DEL PRODUCTO
(1)
(2)
(3)
(4)
(5)
1. Conectores para las puntas de prueba
2. Pantalla LCD
3. Conmutador de TEST ON/OFF para activación de la medida
4. Botón DATA HOLD
5. Conmutador rotativo de MARCHA/PARO y selección de escalas de medida
MANUAL DE INSTRUCCIONES. PE-005
Página 6 11/2014
MANUAL DE INSTRUCCIONES. PE-005
11/2014 Página 7
4. MÉTODOS DE MEDIDA
ANTES DE PROCEDER A REALIZAR MEDIDAS, LEA LAS
PRESCRIPCIONES DE SEGURIDAD EN LA PÁGINA 3.
4.1 Medición de la impedancia
1. Asegúrese que el sistema a comprobar no esté conectado a la amplificación. Si se
conecta el medidor a una línea con tensión podría resultar gravemente dañado.
2. Si durante la operación aparece el símbolo
+
-
en la pantalla, sustituya las pilas
por otras nuevas, en caso contrario las medidas pueden ser erróneas.
3. Conectar las puntas de prueba a la impedancia a medir.
4. Girar el selector de escalas para establecer la escala adecuada, después pulsar el
botón TEST ON/OFF para realizar la medida. Escoger la escala en que se obtenga
la medida con mejor resolución.
4.1.1 Comprobación de un altavoz
La impedancia de los altavoces normalmente oscila entre 2 Ω y 16 Ω, utilizar la
escala de 20 Ω. En el caso de altavoces con transformador para conectar en líneas de
alta impedancia, utilizar las escalas de 200 Ω ó 2000 Ω.
MANUAL DE INSTRUCCIONES. PE-005
Página 8 11/2014
4.1.2 Comprobación de un sistema de megafonía
1. Se recomienda trazar un esquema del sistema antes de proceder a su
comprobación, de forma que los datos obtenidos puedan atribuirse a la
configuración planteada.
2. Por ejemplo, la configuración de la figura, en un sistema de amplificadores de
megafonía de 260 W que utiliza una línea de 100 V.
(10 W)
(50 W)
(200 W)
3. La impedancia esperada debe ser de:
Z = V2 / P
Z = 1002 / P = 10000 / (10 + 50 + 200) = 38,46 Ω
4. Si la Z medida es menor que la esperada, comprobar la existencia de cortocircuitos
en cables, altavoces o transformadores defectuosos.
5. Si la Z medida es mayor, comprobar la presencia circuitos abiertos en el cableado o
en los componentes (altavoces, transformadores o conexiones) o errores de
conexionado.
MANUAL DE INSTRUCCIONES. PE-005
11/2014 Página 9
4.2 Estimación de la potencia
1. En instalaciones de megafonía, si se conoce el tipo de línea de que se trata,
generalemente 100 V, 70 V ó 50 V y su impedancia se puede estimar la potencia
necesaria:
Sabiendo que:
P = V
2
/ Z
Por ejemplo en un sistema de 100V, si la impedancia medida es de 200 Ω:
P = 100
2
/ 200 = 50 W
Cuantificar el valor de la potencia necesaria facilita la elección del amplificador
adecuado.
4.3 Función "DATA HOLD"
1. Pulsando el botón "DATA HOLD", se memoriza la lectura de la medida aún
después de desconectar las puntas de prueba. Aparece el símbolo
HOLD
en la
pantalla.
2. Se borra la lectura memorizada pulsando nuevamente "DATA HOLD".
MANUAL DE INSTRUCCIONES. PE-005
Página 10 11/2014
MANUAL DE INSTRUCCIONES. PE-005
11/2014 Página 11
5. MANTENIMIENTO
5.1 Sustitución de las pilas
Cuando el símbolo
+
-
aparece en la pantalla, sustituya las pilas como se indica
a continuación:
1. Desconectar las puntas de prueba del instrumento así como la alimentación.
2. Utilizar un destornillador para extraer los tornillos de la tapa posterior,
después deslizarla y retirar las pilas sustituyéndolas por 6 pilas nuevas del
tipo 1,5 V R6.
3. Colocar la tapa posterior y asegurarla con los 2 tornillos.
5.2 Limpieza y almacenamiento
PRECAUCIÓN: Para evitar descargas eléctricas o daños en el medidor, evite que
entre agua dentro de la caja.
De forma periódica, limpie la caja con un paño suave humedecido con agua y
detergente. No use abrasivos o disolventes.
Si no va a usar el instrumento en un período superior a 60 días, retire las pilas y
guárdelas por separado.
MANUAL DE INSTRUCCIONES. PE-005
Página 12 11/2014
USER’S MANUAL. PE-005
English
TABLE OF CONTENTS
1. GENERAL..................................................................................................................1
1.1 Features ..............................................................................................................1
1.2 Specifications......................................................................................................1
2. SAFETY RULES........................................................................................................3
3. PRODUCT LAYOUT..................................................................................................5
4. MEASURING METHODS..........................................................................................7
4.1 Impedance measurement....................................................................................7
4.1.1 Checking a speaker......................................................................................7
4.1.2 Checking speaker systems...........................................................................8
4.2 Power requirements estimation...........................................................................9
5. MAINTENANCE.......................................................................................................11
5.1 Battery Replacement.........................................................................................11
5.2 Cleaning and storage........................................................................................11
USER’S MANUAL. PE-005
USER’S MANUAL. PE-005
11/2014 Page 1
AUDIO IMPEDANCE TESTER
PE-005
1. GENERAL
1.1 Features
• True measurement of speaker systems actual impedance at 1 kHz.
• Three test ranges (20 Ω / 200 Ω / 2000 Ω) allow testing of home theater and
speaker systems.
• Convenient portable battery operation.
• Data hold function.
• The timer function allows free hands continuous operation. It is activated
automatically after 3 to 5 minutes since the user presses the TEST ON/OFF button
stopping the measurement until a new TEST ON/OFF pulsation.
English
1.2 Specifications
Measurement range 20 Ω / 200 Ω / 2000 Ω
Test frequency 1 kHz
Accuracy 20 Ω: ±2% rdg ± 2 dgt or ± 0,1 Ω, which is greater.
200 Ω / 2000 Ω: ±2% rdg ± 2 dgt.
Power supply 9 V DC (6 x 1.5 V type R6).
Low battery indication
+
-
symbol appears on the display.
Data hold indication
HOLD
symbol appears on the display.
Display LCD 3 ½ digit (2000 counts)
USER’S MANUAL. PE-005
Page 2 11/2014
NOTE: Equipment specifications are set in the following environmental operating
conditions. Operation outside these specifications are also possible. Please
check with us if you have specific requirements.
Operating environmental conditions
Altitude Up to 2000 m
Temperature range From 0 to 40 °C
Max. relative humidity 85%
Storage temperature From 20 to -60 °C
Dimensions 90 W x 205 H x 55 D (mm.)
Weight Approx. 550 g (battery included)
Included accessories PP010 Test leads with safety clamps
User's manual
Transport suitcase
RECOMMENDATIONS ABOUT THE PACKING
It is recommended to keep all the packing material in order to return the equipment, if
necessary, to the Technical Service.
USER’S MANUAL. PE-005
11/2014 Page 3
English
2. SAFETY RULES
* Connect only to system or speakers isolated from the amplification.
* Remember that voltages higher than 60 V DC or 30 V AC rms are dangerous.
* Use this instrument under the specified environmental conditions.
* The user is only authorised to carry out the following maintenance operations:
Battery replacement.
On the Maintenance paragraph the proper instructions are given.
Any other change on the equipment should be carried out by qualified
personnel.
* Follow the cleaning instructions described in the Maintenance paragraph.
USER’S MANUAL. PE-005
Page 4 11/2014
* Symbols related with safety:
* Descriptive Examples of Over-Voltage Categories
Cat I Low voltage installations isolated from the mains.
Cat II Portable domestic installations.
Cat III Fixed domestic installations.
Cat IV Industrial installations.
USER’S MANUAL. PE-005
11/2014 Page 5
3. PRODUCT LAYOUT
(1)
(2)
(3)
(4)
(5)
English
1. Jacks For Test Leads Connection
2. LCD
3. TEST ON/OFF switch
4. DATA HOLD button
5. Rotary switch for function selection and POWER ON/OFF
USER’S MANUAL. PE-005
Page 6 11/2014
USER’S MANUAL. PE-005
11/2014 Page 7
4. MEASURING METHODS
BEFORE PROCEEDING MEASUREMENT, READ SAFETY
RULES ON PAGE 3.
4.1 Impedance measurement
1. Ensure the system under test is not live. Connecting the tester to a live line may
cause it serious damages.
2. In proceeding with measurement, if
+
-
symbol appears on the display, replace
with new batteries, otherwise measurements can be wrong.
3. Connect test leads to the impedance test points.
4. Rotary the function switch to suitable range then press the push button to test and
take the reading. Try a suitable range to obtain the best resolution.
English
4.1.1 Checking a speaker
Speakers are general from 2 Ω to 16 Ω, use 20 Ω range or for higher impedance
speakers, use 200 Ω or 2000 Ω range.
USER’S MANUAL. PE-005
Page 8 11/2014
4.1.2 Checking speaker systems
1. A drawing of the system should be made before testing so the measurement can be
attributed to network.
2. By example, the following setup shows a speaker system of 260 W using a 100 V
voltage line.
(10 W)
(50 W)
(200 W)
Z = V
2
/ P = 1002 / P = 10000 / (10 + 50 + 200) = 38.46 Ω
3. Estimated impedance value should be:
Z = V2 / P
Z = 1002 / P = 10000 / (10 + 50 + 200) = 38,46 Ω
4. If Z measured is lower, check for short circuited wires or faulty speakers or
transformers.
5. If Z measured is higher, check for wiring or components (speakers, transformers or
connections).
USER’S MANUAL. PE-005
11/2014 Page 9
4.2 Power requirements estimation
1. At speaker systems, when the type of line is knows, generally 100 V, 70 V or 50 V,
as well as the impedance, then it is possible to calculate the power requirements:
Knowing that:
P = V
2
/ Z
For example on a 100V system, if Z measured is 200 Ω:
P = 100
2
/ 200 = 50 W
So, knowing the required power value allows to choice a suitable amplifier.
4.3 "DATA HOLD" function
1. Press the "DATA HOLD" button to save the measurement shill after disconnecting
the test leads. Il appears the
HOLD
symbol on the screen.
2. Press again the "DATA HOLD" button to erase the last measurement.
English
USER’S MANUAL. PE-005
Page 10 11/2014
USER’S MANUAL. PE-005
11/2014 Page 11
5. MAINTENANCE
5.1 Battery Replacement
When the symbol
+
-
appears on the display, replace with new batteries, as
follows:
1. Disconnect the test leads from the instrument and turn off the power.
2. Use a screwdriver to unscrew the screws on back cover then slide the cover,
take out the 6 batteries and replace with new batteries type 1.5V R6.
3. Place back cover and secure by 2 screws.
5.2 Cleaning and storage
WARNING: To avoid electrical shock or damage to the meter, do not get water inside
the case.
English
Periodically wipe the case with a damp cloth and detergent: do not use abrasives
or solvents.
If the meter is not to be used for periods of longer than 60 days, remove the
batteries and store them separately.
PROMAX ELECTRONICA, S. L.
Francesc Moragas, 71-75
08907 L’HOSPITALET DE LLOBREGAT (Barcelona)
SPAIN
Tel. : 93 184 77 00 * Tel. Intl. : (+34) 93 184 77 02
Fax : 93 338 11 26 * Fax Intl. : (+34) 93 338 11 26
http://www.promaxelectronics.com
e-mail: promax@promaxelectronics.com
Loading...
