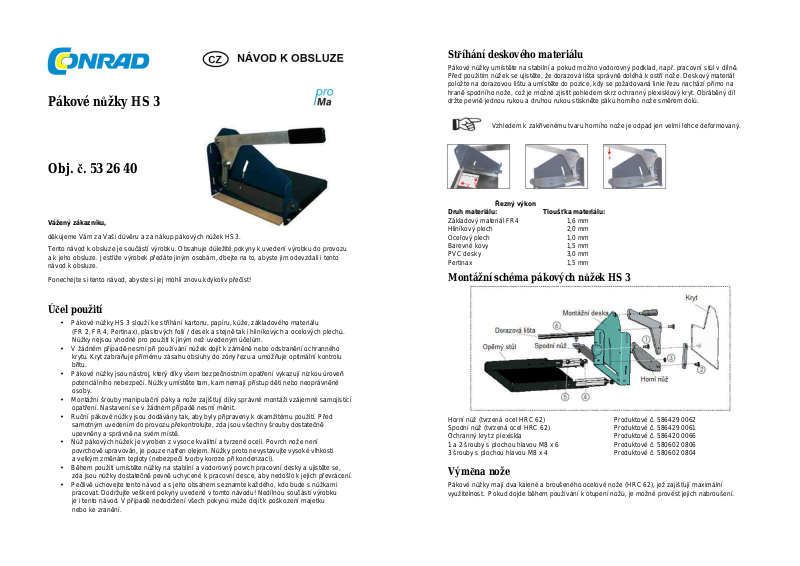

Pákové nůžky HS 3
Obj. č. 53 26 40
Vážený zákazníku,
děkujeme Vám za Vaši důvěru a za nákup pákových nůžek HS3.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu
a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento
návod k obsluze.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Účel použití
• Pákové nůžky HS 3 slouží ke stříhání kartonu, papíru, kůže, základového materiálu
(FR 2, FR 4, Pertinax), plastových folií / desek a stejně tak i hliníkových a ocelových plechů.
Nůžky nejsou vhodné pro použití k jiným než uvedeným účelům.
• V žádném případě nesmí při používání nůžek dojít k záměně nebo odstranění ochranného
krytu. Kryt zabraňuje přímému zásahu obsluhy do zóny řezu a umožňuje optimální kontrolu
břitu.
• Pákové nůžky jsou nástroj, který díky všem bezpečnostním opatření vykazují nízkou úroveň
potenciálního nebezpečí. Nůžky umístěte tam, kam nemají přístup děti nebo neoprávněné
osoby.
• Montážní šrouby manipulační páky a nože zajišťují díky správné montáži vzájemné samojistící
opatření. Nastavení se v žádném případě nesmí měnit.
• Ruční pákové nůžky jsou dodávány tak, aby byly připraveny k okamžitému použití. Před
samotným uvedením do provozu překontrolujte, zda jsou všechny šrouby dostatečně
upevněny a správně na svém místě.
• Nůž pákových nůžek je vyroben z vysoce kvalitní a tvrzené oceli. Povrch nože není
povrchově upravován, je pouze natřen olejem. Nůžky proto nevystavujte vysoké vlhkosti
a velkým změnám teploty (nebezpečí tvorby koroze při kondenzaci).
• Během použití umístěte nůžky na stabilní a vodorovný povrch pracovní desky a ujistěte se,
zda jsou nůžky dostatečně pevně uchycené k pracovní desce, aby nedošlo k jejich převrácení.
• Pečlivě uchovejte tento návod a s jeho obsahem seznamte každého, kdo bude s nůžkami
pracovat. Dodržujte veškeré pokyny uvedené v tomto návodu! Nedílnou součástí výrobku
je i tento návod. V případě nedodržení všech pokynů může dojít k poškození majetku
nebo ke zranění.
Stříhání deskového materiálu
Pákové nůžky umístěte na stabilní a pokud možno vodorovný podklad, např. pracovní stůl v dílně.
Před použitím nůžek se ujistěte, že dorazová lišta správně doléhá k ostří nože. Deskový materiál
položte na dorazovou lištu a umístěte do pozice, kdy se požadovaná linie řezu nachází přímo na
hraně spodního nože, což je možné zjistit pohledem skrz ochranný plexisklový kryt. Obráběný díl
držte pevně jednou rukou a druhou rukou stiskněte páku horního nože směrem dolů.
Vzhledem k zakřivenému tvaru horního nože je odpad jen velmi lehce deformovaný.
Druh materiálu: Tloušťka materiálu:
Základový materiál FR4 1,6 mm
Hliníkový plech 2,0 mm
Ocelový plech 1,0 mm
Barevné kovy 1,5 mm
PVC desky 3,0 mm
Pertinax 1,5 mm
Řezný výkon
Montážní schéma pákových nůžek HS 3
Horní nůž (tvrzená ocel HRC 62) Produktové č. 586429 0062
Spodní nůž (tvrzená ocel HRC 62) Produktové č. 586429 0061
Ochranný kryt z plexiskla Produktové č. 586420 0066
1 a 2 šrouby s plochou hlavou M8 x 6 Produktové č. 580602 0806
3 šrouby s plochou hlavou M8 x 4 Produktové č. 580602 0804
Výměna nože
Pákové nůžky mají dva kalené a broušeného ocelové nože (HRC 62), jež zajišťují maximální
využitelnost. Pokud dojde během používání k otupení nožů, je možné provést jejich nabroušení.
Před přebroušením nože je nezbytné nůž nejprve demontovat. Použitím vhodných
ochranných rukavic při demontáži nože, předejdete možnému zranění. Rukavice
používejte i při následné montáži nože.
Pro demontáž horního nože nejprve odstraňte ochranné plexisklo, které má celkem tři otvory
pro uchycení. Pomocí mírné deformace plexisklo odstraníte.
Odstraňte šrouby č. 1, 2 a 3
Šrouby s plochou hlavou (DIN923) budou
při montáži ošetřeny lakem na ochranu
šroubů. K uvolnění šroubů použijte vhodný
plochý šroubovák (např. 1,6 x 10 mm).
Ujistěte se, že nedošlo k poškození hlavy
šroubu.
Pro demontáž spodního nože uvolněte šrouby č. 4 a 5
dokud se opěrný stůl a montážní deska stříhacího
mechanismu od sebe neoddělí (šrouby neodstraňujte,
pouze je uvolněte!). Nyní je možné odstranit šrouby,
které spojují spodní nůž (6). Nůž následně vyjměte.
Při montáž spodního nože, nůž nejprve umístěte na obě
profilové kolejnice a opatrně jej posuňte otvorem
v montážní desce. Jakmile je přední hrana nože ve stejné
úrovni s vnitřní plochou montážní desky, upevněte spodní
nůž pomocí dvou šroubů č. 6 (M6 x 12 mm). Vzhledem
k tomu, že později je nezbytné nastavit řeznou mezeru
mezi horním a spodním nožem, neutahujte oba šrouby
příliš pevně. Přitlačte k sobě co možná nejvíce opěrný stůl
a montážní desku. V té chvíli dotáhněte napevno šrouby
č. 4 a 5. Tím dojde k zajištění pozice desky a stolu.
Před montáži horního nože se ujistěte, že se mezi nožem a montážní deskou nenacházejí žádné
špony nebo větší nečistoty. Šrouby ošetřete lakem na ochranu šroubů (například Loctite 2620).
Všimněte si, že šrouby mají rozdílné délky.
Šrouby č. 1 a 3 = 8 x 6 mm, šroub č. 2 = 8 x 4 mm
Nastavení řezné mezery se provádí při uzavřené pozici pákových nůžek. Opatrně zapačte
na spodní nůž pomocí šroubováku nahoru ve směru k hornímu noži. K tomu využijte 2 volné otvory .
Pokud do sebe oba břity po celé délce vzájemně doléhají, dotáhněte šrouby č. 6 napevno.
Předtím, než znovu uvedete pákové nůžky do provozu, nasaďte zpět ochranný kryt.
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti
Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. REI/1/2015
