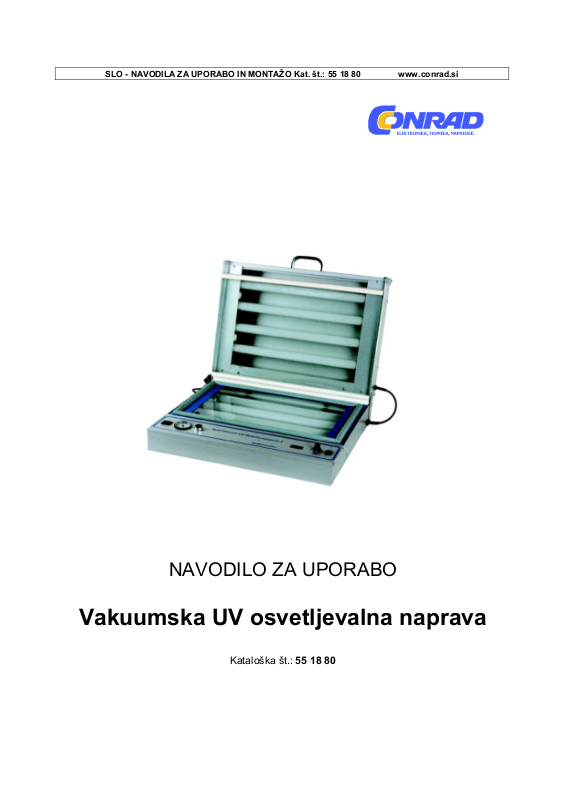

SLO - NAVODILA ZA UPORABO IN MONTAŽO Kat. št.: 55 18 80 www.conrad.si
NAVODILO ZA UPORABO
Vakuumska UV osvetljevalna naprava
Kataloška št.: 55 18 80
Kazalo
....................................................................................................................................................
....................................................................................................................................................
Simboli v teh navodilih za uporabo ......................................................................................... 2
1) Predvidena uporaba ........................................................................................................... 3
2) Postavitev ........................................................................................................................... 3
3) Uporaba .............................................................................................................................. 3
3.1) Upravljalni elementi ................................................................................................... 3
3.2) Prva uporaba ............................................................................................................. 3
3.3) Upravljanje timerja ..................................................................................................... 4
Nač ini obratovanja ................................................................................................... 4
Vklop naprave .......................................................................................................... 5
Vnos č asa ................................................................................................................ 5
Vklop osvetlitve ........................................................................................................ 6
3.4) Menjava žarnic ........................................................................................................... 6
4) Kratek opis osvetlitve dvostranskega tiskanega vezja ....................................................... 6
Priprava površine .............................................................................................................. 6
Osvetlitev .......................................................................................................................... 6
5) Tehnič ni podatki .................................................................................................................. 7
Garancijski list ......................................................................................................................... 8
....................................................................................................................................................
....................................................................................................................................................
....................................................................................................................................................
Simboli v teh navodilih za uporabo
.............................................................................................................................................
V teh navodilih boste našli različ ne simbole, ki vas opozarjajo na pomembne informacije.
Nevarnost
Opozorilo
Namig
Primer
Dodatne informacije
Varnostni napotek
...................................................................................................................................
Naprava uporablja obič ajne UV-žarnice, za katere ne veljajo posebni varnostni
predpisi. Kljub temu opozarjamo:
UV-žarnice lahko vključ ite samo takrat, ko je pokrov naprave zaprt!
2
1) Predvidena uporaba
....................................................................................................................................................
Vakuumska UV-osvetljevalna naprava je namenjena za osvetljevanje eno- ali dvostranskih
tiskanih vezij.
....................................................................................................................................................
Naprava omogoč a tudi izdelavo filmskih kopij, klišejev za tamponski tisk, osvetlitev čelnih
plošč itn.
....................................................................................................................................................
Osvetljevalna naprava je namenja uporabi v zaprtih notranjih prostorih kot so npr. šole,
stanovanjski in poslovni prostori, laboratoriji in manjša podjetja.
....................................................................................................
2) Postavitev
....................................................................................................................................................
Napravo postavite na trdno, vodoravno površino (npr. delovni pult, miza), tako da so
upravljalni elementi enostavno dosegljivi. Prostor, v katerem želite uporabljati napravo, mora
ponujati možnost zatemnitve.
3) Uporaba
3.1) Upravljalni elementi
Omrežno stikalo z vgrajenim stikalom za vakuumsko č rpalko
Prikazovalnik tlaka
Ventil za prezrač evanje vakuuma
Prikazovalnik č asa
Tipka start/stop
Izbira nač ina delovanja
Nastavitev časa
Stikalo za izklop spodnjih žarnic (pri enostranskih tiskanih vezjih)
..............................................................................................................
3.2) Prva uporaba
1) Napravo priključ ite na 230 V omrežno napetost.
2) Odprite pokrov in pritisnite omrežno stikalo.
.....Zasliši se brenč anje podtlačne č rpalke. Po približno 30 sekundah se ustvari podtlak maks.
.....0,2 bara (folijo, ki se nahaja pod prijemalnim vijakom prisesa na podložno steklo).
.......................................................................................................................................
.......................................................................................................................................
3
Medtem ko črpalka
nevarnost, da zaradi podtlaka steklo poči.
....................................................................................................................................................
Ne odstranjujte folije na snemljivem steklu in pazite, da je ne boste poškodovali. V
primeru, da ne pride do nastanka podtlaka, z roko rahlo pritisnite podložno steklo
.................ob gumijasti okvir. Preverite, č e je naprava v vodoravnem položaju (posebej
.................pomembno pri napravah tipa 3 in 4).
....................................................................................................................................................
....................................................................................................................................................
V primeru enostranskega osvetljevanja filmskih trakov priporoč amo, da na
podložno steklo položite podlago, ki ne prepušč a svetlobe (npr. karton), saj se
.................svetloba tudi v primeru izključ enih spodnjih žarnic odbija od dna naprave.
.....................................................................................................................................
deluje, ne zatiskajte luknje na podložnem steklu. Obstaja
3.3) Upravljanje timerja
Toč ki svetita le v nač inu
obratovanja timerja minut
Toč ka sveti, ko je pokrov naprave
odprt
Prikazovalnik minut in
sekund
Tipkalo in vrtljivi gumb za
nastavitev nač ina obratovanja in
za start/sto
....................................................................................................................................................
Z vgrajenim timerjem lahko nastavite č as osvetlitve oz. izklop UV-žarnic. Č as lahko
nastavljate v sekundah in/ali minutah.
Nač ini obratovanja
Timer sekund:
....................................................................................................................................................
Ko vključ ite napravo in ne zavrtite vrtljivega gumba, leva cifra prikazuje minute, sredinska in
desna cifra pa prikazujeta sekunde. To pomeni, da lahko nastavite do 9 minut in 59 sekund.
..................................................................................................................................................
Možno število prikazov je:
Prikazana vrednost > 234 < predstavlja = > 2 minuti 34 sekund
> 759 < = > 7 minut 59 sekund
> 045 < = > 0 minut 45 sekund
> 511 < = > 5 minut 11 sekund
...........................................................................................................................
4
Timer minut:
....................................................................................................................................................
Č e med vklopom naprave pritisnete vrtljivi gumb, desna cifra prikazuje sekunde, leva in
sredinska cifra pa prikazujeta minute. Se pravi, da lahko nastavite do 99 minut in 50 sekund.
Le v tem načinu obratovanja svetita toč ki na levem in sredinskem mestu prikazovalnika.
...........................................................................................................................................
Možno število prikazov je:
Desetiške vrednosti za minute {0, 1, 2, 3, 4, 5, 6, 7, 8, 9,}
Eniške vrednosti za minute {0, 1, 2, 3, 4, 5, 6, 7, 8, 9,}
Desetiške vrednosti za sekunde {0, 1, 2, 3, 4, 5, 6, 7, 8, 9,}
......................................................................................................
..........................................................................................................
Prikazana vrednost > 2.3.4 < predstavlja => 23 minut 40 sekund
> 7.5.5 < => 75 minut 50 sekund
> 0.4.5 < => 4 minute 50 sekund
> 5.1.1 < => 51 minut 10 sekund
> 0.1.3 < => 1 minuto 30 sekund
> 9.9.5 < => 99 minut 50 sekund
............................................................................................................................
.............................................................................................................................
Vklop naprave
....................................................................................................................................................
Ko napravo vključ ite, utripajo vsi trije LED-prikazovalniki. To pomeni, da je timer pripravljen.
Ker je na zaslonu prikazana vrednost > 000 <, timerja ni mogoč e vključ iti. Timer je pred
zač etkom uporabe treba ustrezno nastaviti.
..................................................................................................................................
Prosimo, da upoštevate različ ne prikazane vrednosti na prikazovalniku in oba
nač ina obratovanja timerja.
Vnos č asa
1) Vrtljivi gumb zavrtite v levo ali desno.
Prvo mesto (gledano iz desne proti levi) prikazovalnika utripa.
......................................................................................................
2) Vrtljivi gumb postopoma premikajte.
....Utripajoč a vrednost prikazovalnika se spreminja v skladu s smerjo vrtenja vrtljivega
....gumba. V primeru, da je trenutna vrednost prevelika, zavrtite vrtljivi gumb v levo. Č e pa še
....niste dosegli želene vrednosti, zavrtite vrtljiv gumb v desno.
....................................................................................................................................................
3) Ko ste nastavili želeno vrednost, pritisnite na vrtljivi gumb (vrtljivega gumba nikdar ne vrtite
....in pritiskajte istočasno).
....Nato prič ne utripati naslednje mesto prikazovalnika.
.........................................................................................
Nato na enak nač in nastavite še naslednji dve vrednosti.
....................................................................................................................................................
Potem ko ste nastavili vse tri vrednosti, prič nejo utripati vsa tri mesta prikazovalnika, kar
pomeni, da je naprava pripravljena na delovanje.
....................................................................................................................................................
V primeru, da vam nastavljena vrednost ne odgovarja, se lahko s ponovnim vrtenjem
vrtljivega gumba vrnete v nastavitveni cikel.
5
Vklop osvetlitve
UV-žarnice lahko vključ ite le, ko je pokrov naprave zaprt!
Pritisnite vrtljivi gumb.
....................................................................................................................................................
Timer in žarnice se vključ ijo. Nastavljena vrednost na prikazovalniku preneha utripati, prič ne
se odštevanje. S pritiskom na vrtljivi gumb lahko odštevanje kadarkoli prekinete.
....................................................................................................................................................
Vrednost na prikazovalniku zač ne ponovno utripati in žarnice se izklopijo. Na prikazovalniku
se prikaže preostali čas. Č e ponovno pritisnete na vrtljivi gumb, se odštevanje nadaljuje.
....................................................................................................................................................
Ko se odštevanje konč a, se žarnice izklopijo. Na prikazovalniku se ponovno pojavi prvotno
nastavljena vrednost, ki utripa.
3.4) Menjava žarnic
....................................................................................................................................................
....................................................................................................................................................
Žarnico v pokrovu naprave menjate tako, da odvijete vijake v aluminijasti letvi na levi in
desni strani pokrova in snamete plošč o s stekla. Žarnico zavrtite v okovju za 90° in jo
previdno vzemite iz pokrova.
....................................................................................................................................................
Žarnico na dnu naprave menjate tako, da previdno pritisnete na podložno steklo na dnu
naprave in steklo istoč asno potisnete naprej.
....................................................................................................................................................
Druga stran podložnega stekla se bo rahlo privzdignila. Nato previdno odstranite podložno
steklo iz okvirja, pri tem pa bodite pozorni na cev iz umetnega materiala!
....................................................................................................................................................
Žarnico zamenjajte (zavrtite za jo za 90°) in pritrdite vse dele naprave v obratnem vrstnem
redu.
4) Kratek opis osvetlitve dvostranskega tiskanega vezja
Priprava površine
....................................................................................................................................................
1) Na približno 10 mm širokem pasu osnovnega materiala (1,5 mm) pritrdite obojestranski
.....lepilni trak.
....................................................................................................................................................
2) Sliki tiskanine (stran vezja in stran elementov) položite eno č ez drugo tako, da se bosta
.....prekrivali, nato pritrdite osnovni material med sliki tiskanine.
....................................................................................................
Osvetlitev
....................................................................................................................................................
1) Iz osnovnega materiala za tiskano vezje odstranite zašč itno folijo in jo vstavite med sliki
.....tiskanine.
.............................................................................................................................................
2) Nato vse skupaj položite na podložno steklo in jo pokrijte s snemljivo stekleno ploščo.
............................................................................................................................................
6
3) Napravo vključ ite in opazujte ustvarjanje podtlaka. Ko doseže podtlak vrednost 0,3 bara
.....(sliko tiskanine je prisesalo na material za tiskano vezje), zaprite pokrov naprave.
......................................................................................................................................
4) V odvisnosti od slike tiskanine nastavite č as osvetlitve med 2 in 5 minut.
......................................................................................................................
5) Preverite tipko za obojestransko osvetlitev in pritisnite tipko start.
.....Preostali č as osvetlitve je prikazan na prikazovalniku. Po preteku č asa osvetlitve
.....(vrednost na prikazovalniku utripa) izključ ite napravo, pritisnite tipko za ventil in počakajte,
.....da se podtlak izniči.
6) Odprite pokrov naprave in vzemite tiskanino iz naprave.
5) Tehni č ni podatki
......................................................................................................................................
......................................................................................................................................
Vakuumske UV osvetljevalne naprave
Tip 1 Tip 2 Tip 3 Tip 4
Osvetljevalna površina [mm] 360 x 230 360 x 230 520 x 390 520 x 390
Moč [W] 135 260 225 440
Število UV-žarnic [W] 4 x 15 8 x 15 6 x 20 12 x 20
Valovna dolžina UV-valovanja [nm] 365
......................................................................................................................................
......................................................................................................................................
....................................................................................................................................................
Naprava ustreza smericam za elektromagnetno združljivost za uporabo v stanovanjskih in
poslovnih prostorih, laboratorijih in manjših podjetjih.
To navodilo za uporabo je publikacija podjetja Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66, 1290 Grosuplje
in odgovarja tehnič nemu stanju v č asu tiska. Spremembe tehnič nega stanja so omejene.
Last podjetja Conrad Electronic d.o.o. k.d. Verzija 1/05.
Proizvajalec: Silverlit
7
