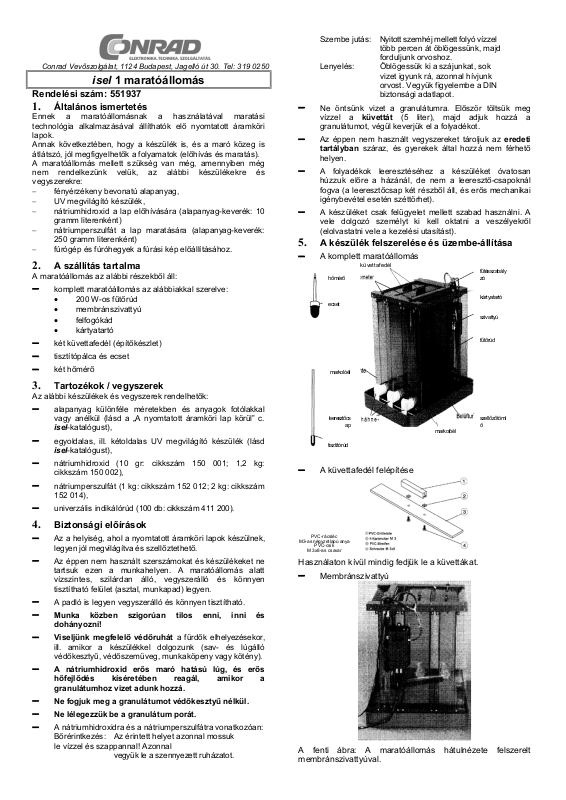

isel 1 maratóállomás
Rendelési szám: 551937
1.
Általános ismertetés
Ennek a maratóállomásnak a használatával maratási
technológia alkalmazásával állíthatók elő nyomtatott áramköri
lapok.
Annak következtében, hogy a készülék is, és a maró közeg is
átlátszó, jól megfigyelhetők a folyamatok (előhívás és maratás).
A maratóállomás mellett szükség van még, amennyiben még
nem rendelkezünk velük, az alábbi készülékekre és
vegyszerekre:
− fényérzékeny bevonatú alapanyag,
− UV megvilágító készülék,
− nátriumhidroxid a lap előhívására (alapanyag-keverék: 10
gramm literenként)
− nátriumperszulfát a lap maratására (alapanyag-keverék:
250 gramm literenként)
− fúrógép és fúróhegyek a fúrási kép előállításához.
2.
A szállítás tartalma
A maratóállomás az alábbi részekből áll:
−
komplett maratóállomás az alábbiakkal szerelve:
200 W-os fűtőrúd
•
membránszivattyú
•
felfogókád
•
kártyatartó
•
−
két küvettafedél (építőkészlet)
−
tisztítópálca és ecset
−
két hőmérő
3.
Tartozékok / vegyszerek
Az alábbi készülékek és vegyszerek rendelhetők:
−
alapanyag különféle méretekben és anyagok fotólakkal
vagy anélkül (lásd a „A nyomtatott áramköri lap körül” c.
isel-katalógust),
−
egyoldalas, ill. kétoldalas UV megvilágító készülék (lásd
isel-katalógust),
−
nátriumhidroxid (10 gr: cikkszám 150 001; 1,2 kg:
cikkszám 150 002),
−
nátriumperszulfát (1 kg: cikkszám 152 012; 2 kg: cikkszám
152 014),
−
univerzális indikálórúd (100 db: cikkszám 411 200).
4.
Biztonsági előírások
−
Az a helyiség, ahol a nyomtatott áramköri lapok készülnek,
legyen jól megvilágítva és szellőztethető.
−
Az éppen nem használt szerszámokat és készülékeket ne
tartsuk ezen a munkahelyen. A maratóállomás alatt
vízszintes, szilárdan álló, vegyszerálló és könnyen
tisztítható felület (asztal, munkapad) legyen.
−
A padló is legyen vegyszerálló és könnyen tisztítható.
−
Munka közben szigorúan tilos enni, inni és
dohányozni!
−
Viseljünk megfelelő védőruhát a fürdők elhelyezésekor,
ill. amikor a készülékkel dolgozunk (sav- és lúgálló
védőkesztyű, védőszemüveg, munkaköpeny vagy kötény).
−
A nátriumhidroxid erős maró hatású lúg, és erős
hőfejlődés kíséretében reagál, amikor a
granulátumhoz vizet adunk hozzá.
−
Ne fogjuk meg a granulátumot védőkesztyű nélkül.
−
Ne lélegezzük be a granulátum porát.
−
A nátriumhidroxidra és a nátriumperszulfátra vonatkozóan:
Bőrérintkezés: Az érintett helyet azonnal mossuk
le vízzel és szappannal! Azonnal
vegyük le a szennyezett ruházatot.
Szembe jutás: Nyitott szemhéj mellett folyó vízzel
több percen át öblögessünk, majd
forduljunk orvoshoz.
Lenyelés: Öblögessük ki a szájunkat, sok
vizet igyunk rá, azonnal hívjunk
orvost. Vegyük figyelembe a DIN
biztonsági adatlapot.
−
Ne öntsünk vizet a granulátumra. Először töltsük meg
vízzel a küvettát (5 liter), majd adjuk hozzá a
granulátumot, végül keverjük el a folyadékot.
−
Az éppen nem használt vegyszereket tároljuk az eredeti
tartályban száraz, és gyerekek által hozzá nem férhető
helyen.
−
A folyadékok leeresztéséhez a készüléket óvatosan
húzzuk előre a házánál, de nem a leeresztő-csapoknál
fogva (a leeresztőcsap két részből áll, és erős mechanikai
igénybevétel esetén széttörhet).
−
A készüléket csak felügyelet mellett szabad használni. A
vele dolgozó személyt ki kell oktatni a veszélyekről
(elolvastatni vele a kezelési utasítást).
5.
A készülék felszerelése és üzembe-állítása

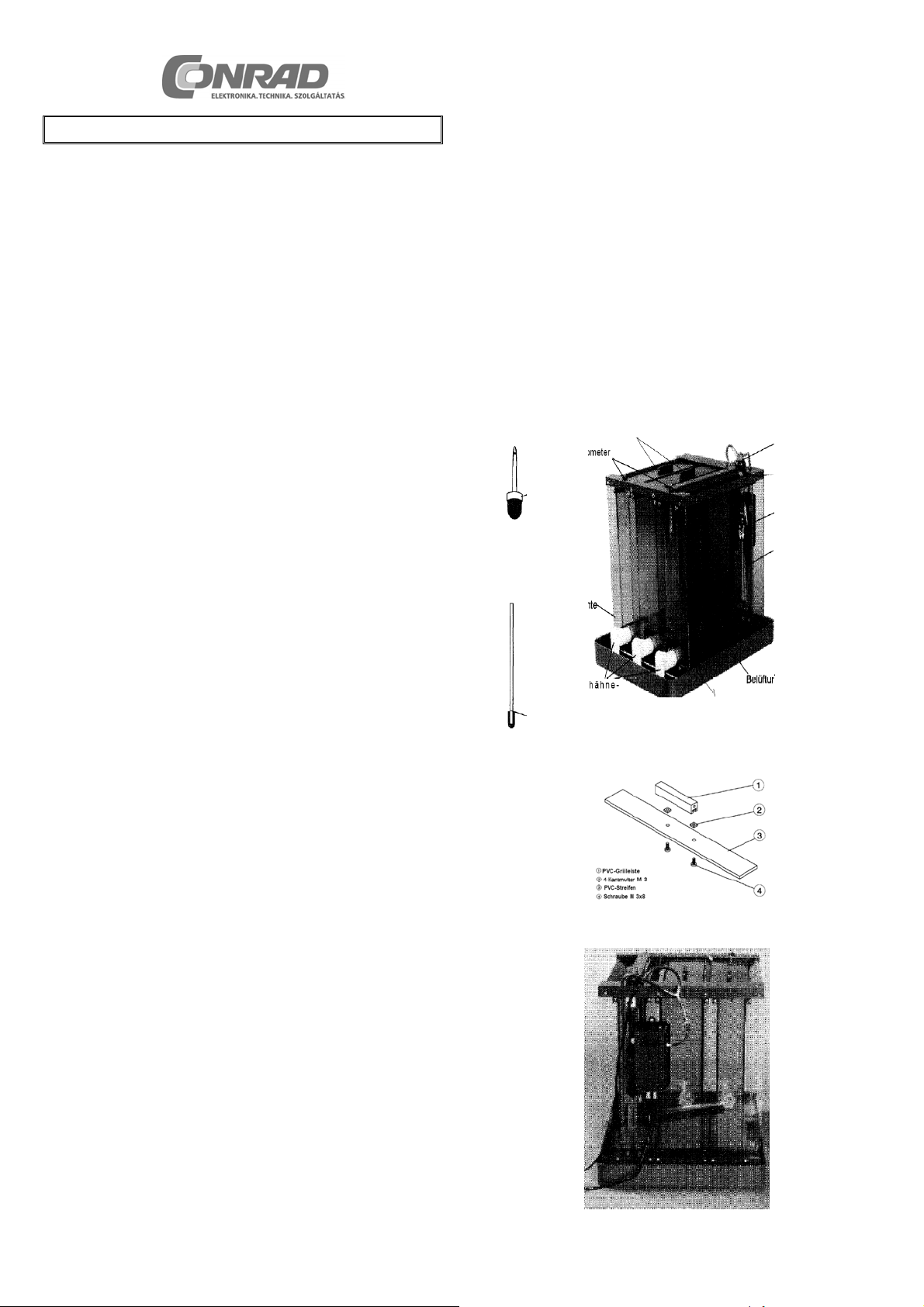

− A komplett maratóállomás
küvettafedél
hőmérő
ecset
markolóél
leeresztőcs
ap
tisztítórúd
− A küvettafedél felépítése
PVC-rácsléc
M3-as négyzetlapú anya
PVC-csík
M 3x8-as csavar
markolóél
fűtésszabály
zó
kártyatartó
szivattyú
fűtőrúd
szellőzőtöml
ő
Használaton kívül mindig fedjük le a küvettákat.
− Membránszivattyú
A fenti ábra: A maratóállomás hátulnézete felszerelt
membránszivattyúval.
−

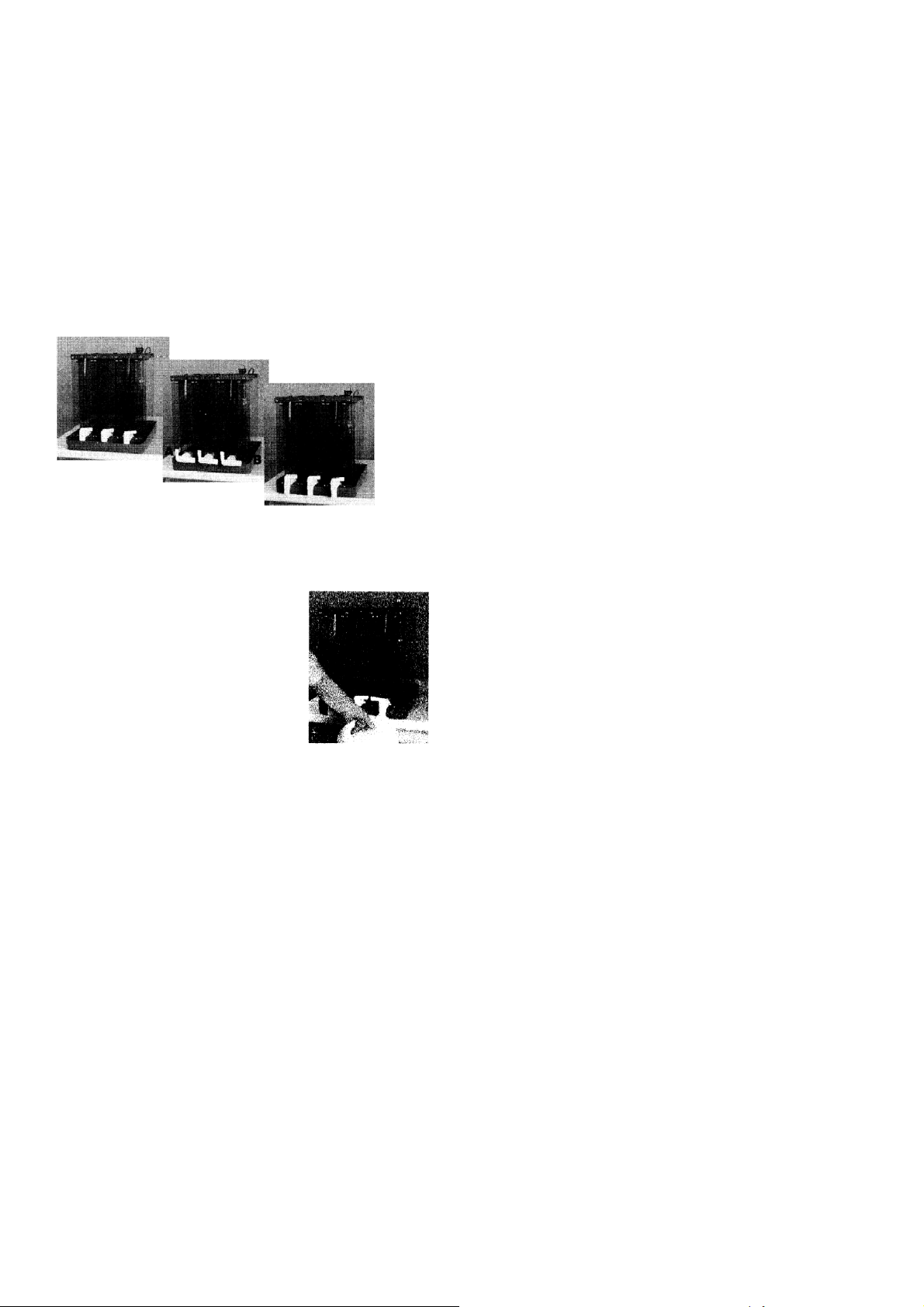

A kártyatartó kezelése
A kártyatartót úgy állíthatjuk be, hogy a markolóél alatt lévő
csavart kicsavarjuk. Ha nem húzzuk meg a csavart, akkor
magát a lécet is eltolhatjuk a csavar állítása nélkül.
A nagyobb kártyák esetében távolítsuk el a középső lécet.
Egyoldalas kártyák esetében két kártyát egymásnak háttal
felfoghatunk, ami megkettőzi a felfogási kapacitást.
−
Felállítási hely
A készüléket vízszintes, szilárd és saválló alapra állítsuk (pl.
csempével burkolt asztalra) úgy, hogy a leeresztő-csapok
előre nézzenek. A maratóállomás helye legyen jól
megvilágítva és szellőzzön jól (pl. ablak közelében).
−
Feltöltés
Az előhívó- és marató-tartály szükséges vízmennyisége
minden esetben 5 liter. A középső öblítőtartályba 8 liter víz
kell. Töltsük meg a tartályokat vízzel, és adagoljuk beléjük a
kimért vegyszereket.
A fürdők elkészítése
−
Előhívó-fürdő
Az előhíváshoz 50 gramm nátriumhidroxidot (marólúg)
oldunk fel 5 liter vízben. A kimért mennyiségű (50 gramm)
granulátumot óvatosan beleöntjük a készülék baloldali
tartályába. Az elkészített oldatot addig keverjük (a
tisztítópálcával), amíg a granulátum teljesen fel nem
oldódott. A kész oldat kb. 11%-os nátronlúg.
A fel nem oldódott részecskék koncentrált formájuk miatt a
még meg nem világított fotólakkot is megsérthetik.
−
Marató-fürdő
A maratáshoz a nátriumperszulfát ajánlható. Ez a maratószer
szagtalan, tiszta, nem kristályosodik ki, és csak jelentéktelen
mértékben szennyezi a készüléket és a segédeszközöket. A
maratás sebessége 4 és 7 µm/perc között van kb. 30
gramm/liter rétfelvétel mellett. A keverési mennyiség 200 ÷
250 gramm/liter víz.
Más maratószerek alkalmazása esetén nem vállal a gyártó
garanciát a készülék működésére.
Az előzőleg kimért mennyiséget óvatosan szórjuk be a kb. 4
liter vízzel töltött maratótartályba (jobboldali küvetta), és
keveréssel oldjuk fel.
Egy tanács: A granulátum gyorsabban oldódik fel
előmelegített vízben (kb. 35°C), emellé még be is
kapcsolhatjuk a membránlégszivattyút.
Ha teljesen feloldódott a granulátum, akkor töltsünk a
tartályba további vizet, amíg nem ér kb. 2 cm-el a felső széle
alá.
6.
A fűtésszabályzó beállítása
A fűtőszabályzó hőmérsékletét a legjobb még az első
nyomtatott lap elkészítése előtt beállítani.
Csatlakoztassuk kb. 10 perccel előbb a
fűtésszabályzót a hálózatra. A plusz jel
irányába forgatva a szabályzót, a
hőmérséklet növekszik, míg a negatív jel
irányába forgatva csökken.
Ha a folyadék bekapcsolt membránszivattyú mellett eléri a
45°C hőmérsékletet, addig forgassuk a fűtésszabályzót
nagyon lassan, amíg el nem alszik az ellenőrző lámpa.
Figyelem!
− A fűtőrudat csak megtöltött tartály mellett kapcsoljuk
be.
− A vízszint néhány milliméterrel a fűtőrúdon lévő fehér
jelölés fölött kell legyen, hogy a szabályzás helyesen
működjön.
− A fürdőt ne melegítsük 50
deformálódását, illetve a hőmérő tönkre-menetelét
eredményezheti.
7.
A művelet lépései
1. megvilágítás
C fölé, mert ez a küvetta
°
2. előhívás
3. öblítés
4. maratás
5. öblítés
Feltétlenül tartsuk be a műveleti lépések sorrendjét,
különösen az öblítését.

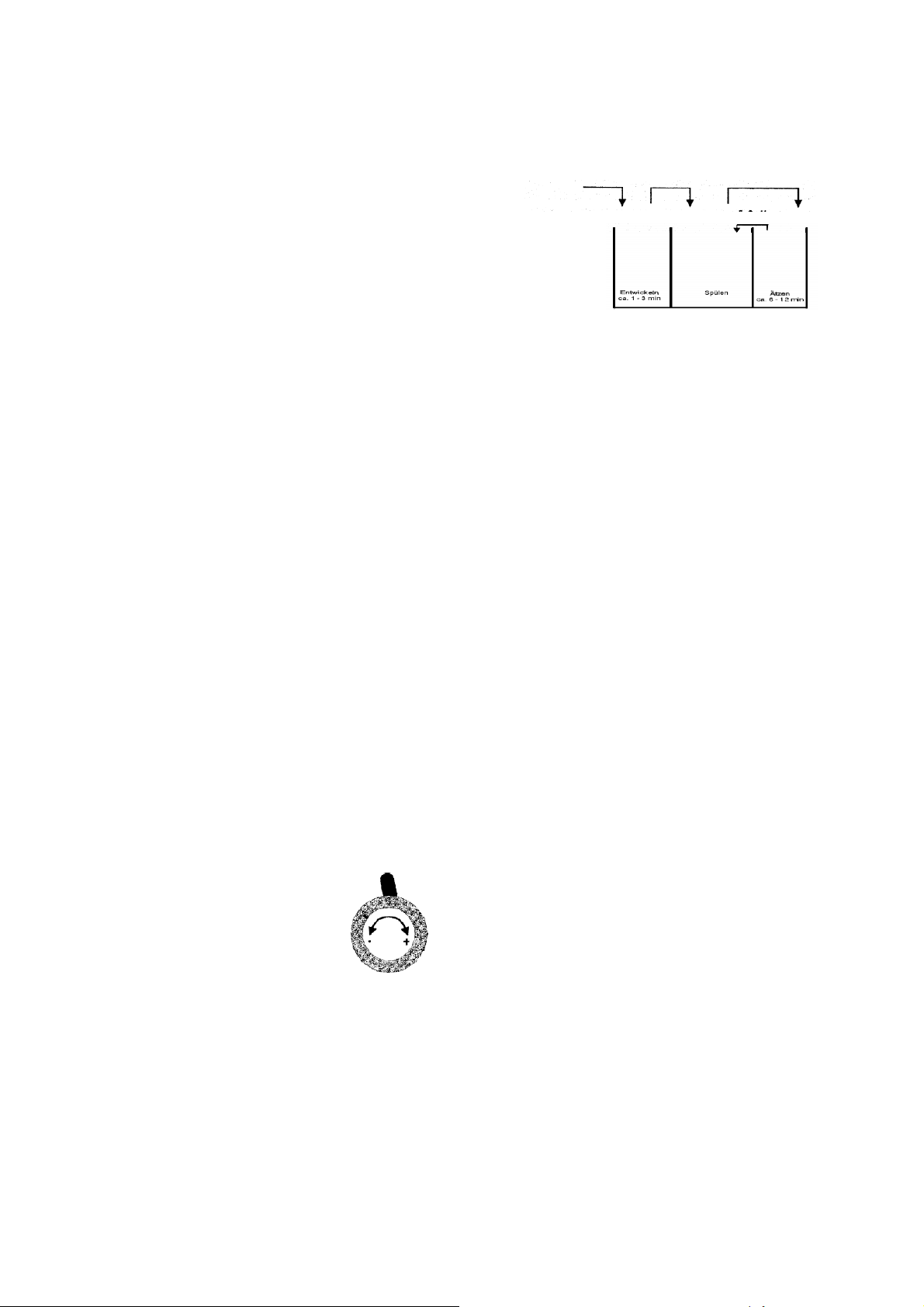

1. megvilágítás 2. előhívás 3. öblítés 4. maratás
5. öblítés
előhívás
kb. 1 – 3 perc
öblítés maratás
kb. 6–12 perc
1. Megvilágítás
A megvilágítást csökkentett nappali fényben végezhetjük.
A kártyát egy egyoldalas isel UV (ultraibolya) megvilágítókészülékkel világítsuk meg.
A filmet (rajzmintalapot) úgy rakjuk rá az üveglapra, hogy a
film bevonatos fele felfelé nézzen (az alulvilágítás
megelőzésére).
Húzzuk le a védőfóliát az alapanyagról, és rakjuk rá a
fotólakkal bevont oldalát a film bevonatos felére.
Hozzuk fedésbe a kártyát és a filmet, és zárjuk le a készülék
fedelét.
Kapcsoljuk meg a megvilágító készüléket, és várjuk meg,
amíg lejár az időkapcsoló (a filmminőségtől függően
1 – 5 perc).
Alapvetően érvényes: Jó filmhez hosszú megvilágítási időt
válasszunk, rosszabb filmnél rövidebbet (a fény át tud hatolni
a rajzon).
2. Előhívás
A megvilágított kártya előhívásához kb. 1%-os nátronlúgfürdőre van szükség. A fürdő hőmérséklete 20 - 25°C-os
legyen.
A megvilágított kártyát fogjuk be a kártyatartóba, és lógassuk
be az előhívó-fürdőbe. Jól megfigyelhető, amint az UV-fény
által megbontott fotólakk leoldódik. Ha meg akarjuk
gyorsítani az előhívási folyamatot, a kártyát időnként
mozgassuk meg, és az ecsettel dolgozzuk át. Az előhívási
folyamat akkor fejeződik be, amikor a megvilágított felületek
ragyogó rézszínben előtűnnek (a rajzolatot továbbra is elfedi
a fotólakk).
3. Öblítés
Lógassuk be a kártyatartót a középső öblítőmedencébe, és
öblítsük le a kártyát a tartó rövid ide-oda mozgatásával.
4. Maratás
A réz lemaratása nátriumperszulfáttal történik. A rövid
maratási időhöz a fürdőt melegítsük elő 45°C-ra (ideális
hőmérséklet), és a membránszivattyúval keverjük át egy
kicsit a folyadékot (egy kis levegő hozzáadása). A
kártyatartót a kártyával együtt lógassuk be a maratófürdő
közepébe, és állítsuk át a membránszivattyút a maximális
légszállításra. A réz lemaratása 35 µm rétegvastagság és
friss maratófürdő esetén kb. 5-10 percig tart, és jól
megfigyelhető. Végezetül vegyük ki a nyomtatott lapot a
fürdőből, és alaposan öblítsük le a középső fürdőben.
A kártya további kezelése
Tisztítsuk le az elkészült kártyáról a fotólakk maradványait. Erre
a célra sztripper-oldatot (rétegeltávolító oldat, 50 gramm
nátriumhidroxid egy liter vízhez) használhatunk, ill.
mechanikailag ledörzsölhetjük egy edénytisztítóval. Egy
további folyóvizes öblítési folyamat után használjunk isel
víztaszító lakkot a korrózió elleni védelemre. Végezetül
merítéses módszerrel bevonhatjuk a kártyát isel
korrózióvédő vegyészeti ónnal vagy ezüsttel.
8.
A fürdők kiadóssága
Maratófürdő
A folyadék mélykék elszíneződése, továbbá a 30 percnél
hosszabb maratási idő a fürdő telítettségére utal. Le kell
tehát cserélni.
A gyakorlati tapasztalatok azt mutatják, hogy kb. 45
egyoldalas Euro-kártya (35 µm rézbevonat) készíthető el egy
a fürdő egy feltöltésével.
A marató folyadék több hónapig a tartályban maradhat
anélkül, hogy elveszítené a hatását. A párolgás okozta
veszteség a víz pótlásával kiegyenlíthető.
Előhívó-fürdő
A kiadóssága megfelel a maratófürdőének. Az a fontos csak,
hogy használat után a fedelével zárjuk le. A fürdő egy
hónapig vagy még tovább eltartható. 7 percnél hosszabb
előhívási idő után a fürdő használhatatlanná válik, és le kell
cserélni.
9.
Az elhasznált fürdők leeresztése
Viseljünk ehhez védőkesztyűt!
Az elhasznált fürdőket műanyagkannába lehet leereszteni.
1. Forgassuk függőleges helyzetbe a csapokat.
2. Az A és a B pontnál fogjuk meg a maratóállomást, és
óvatosan húzzuk előre.
3. Forgassuk vissza a csapokat.
A leeresztő kézikar elforgatása az
óramutatóval megegyező irányban
(a kar balra mutat) kinyitja, az
ellenkező irányú elforgatás (a kar
balra mutat) pedig elzárja a csapot.
10.
Az elhasznált előhívó- és sztripper-oldat
szennyvízkezelése
Az előhívó-maradékokat tartalmazó szennyvizet nátriumperszulfát (200 gr/liter) hozzáadása által semlegesítjük. Az
előhívóoldat pH-értéke eredetileg pH 13. Ha pH 1-2 értékre
savanyítjuk az oldatot, majd a csapadékot leválasztjuk, az
oldott szerves anyagnak akár a 90%-át is eltávolíthatjuk a
használt előhívóból. Ezzel jelentősen lecsökkentjük a
szennyvíz terhelését.
A sztripper-oldat esetében hasonló eljárást alkalmazhatunk,
csupán előbb az elhasznált oldatot vízzel fel kell tölteni a két
és félszeres térfogatára (egy liter sztripper-oldathoz másfél
liter vizet öntünk).
Az iszapot egy nagyobb kávészűrővel leválaszthatjuk.
Ajánlatos a szűrő fenekébe még néhány lyukat belefúrni.
Ennek következtében megnő az átfolyás. A leszűrt iszapot a
szűrőpapírral együtt a különleges hulladékgyűjtőbe, vagy
egy rendezett lerakóhelyre kell vinni az „1.1.1. triklóretán”-ra
utalva.
11.
Az elhasznált nátriumperszulfátos maratóoldat
szennyvízkezelése
A vízgazdálkodási törvények szerint a csatornarendszerbe
bocsátható maradék-réztartalom nem lehet nagyobb
2 mg/l-nél. A felügyeleti hatóság, ill. a szennyvíztisztító
telepek üzemeltetői azonban még alacsonyabb értékben
szabhatják meg a réztartalmat. Emiatt ajánlatos érdeklődni
ez iránt az illetékes hatóságoknál.
Az elhasznált maratóoldat eltávolítását csak jól szellőző
helyiségben szabad elvégezni, és csak műanyagból vagy
üvegből készült edényeket és készülékeket használjunk.
Adott esetbe azonnal öblögessünk szappanos langyos
vízzel.
A készülékeket és a vegyszereket tartsuk távol a gyerekektől
és élelmiszerektől.
A rézcsapadék leghatékonyabb kezelési módja:
1. Az elhasznált maratóoldatot eresszük le egy műanyag-
tartályba, amelybe az oldatnak kb. a négy és félszeres
mennyisége elfér.
2. Majd keverjünk el nátronlúgot (40 gr nátronlúgot egy liter
vízhez). Egy liter elhasznált maratóoldathoz kb. három liter
nátronlúgra van szükség.
3. A nátronlúgot lassan keverjük hozzá az elhasznált
maratóoldathoz, amíg a pH 11 pH-érték elő nem áll. A pHértéket indikátor-rudacskák jelzik. Ezt a pH-értéket 30
percig tartsuk fenn (esetleg kell még nátronlúgot
hozzáadagolni).
4. 2 órányi állásidő eltelte után leülepszik a keletkező fekete
iszap, amelyet egy alkalmas papírszűrővel (amelynek a
fenekébe a jobb átfolyás érdekében még belefúrunk
néhány lyukat) leszűrünk. A szűrő-papírban visszamaradt
iszapot (rézhidroxid) egy különleges hulladékgyűjtőbe,
vagy rendezett lerakó-helyre kell vinni.
Gondos kezelés esetén a csatornarendszerbe jutó káros
anyagok szintje a vízgazdálkodási törvény által megszabott
határérték alatt marad.
12.
Karbantartás és ápolás
A maratóállomást a használat gyakoriságától függő
−
rendszeres időközönként tisztítsuk ki a kifogástalan
működés biztosítása érdekében. Különösen a házat, a
küvetta-fedeleket, a szivattyút, a csatlakozóvezetékeket stb.
Ha szükséges, távolítsuk el minden egyes használat
−
után a vegyszer-maradékokat.
A küvetták leeresztése után tisztítsuk meg a belső
−
falaikat is, hogy továbbra is átlátszó maradjon a
készülék.
A készülék használata előtt ellenőrizzük az egyes
−
fürdők folyadékszintjét (különösen fontos ez a
maratófürdő esetében).
Előfordulhat, hogy egyenlőtlenné válik a levegő-kilépés
−
a légelosztó tömlőből, vagy akár teljesen el is tömődhet
a tömlő. Ez elsősorban akkor fordul elő, ha hosszabb
ideig nem használtuk a készüléket, továbbá telített
maratóoldat esetén. A tömlőt kocogtassuk meg ilyenkor
a tisztítópálcával az érintett helyen a hiba
megszüntetése céljából.
A biztonsági szelep nem lehet megtöltve folyadékkal,
−
mert a visszafolyó folyadék tönkre-teszi a szivattyút.
13.
Műszaki adatok
Méretek készülék 350 x 335 x 440 mm
felfogókád 470 x 350 x 50 mm
előhívó-küvetta 335 x 50 x 383 mm
marató-küvetta 335 x 50 x 382 mm
öblítő-küvetta 335 x 88 x 382 mm
Űrtartalom marató-küvetta kb. 5 liter
előhívó-küvetta kb. 5 liter
öblítő-küvetta kb. 8 liter
Vegyszerszükséglet maratószer kb. 1,25 kg
előhívó kb. 50 gramm
Kártyák max. méret 240 x 325 mm
Euro-kártyák:
2-oldalas 4
1-oldalas 8
Műszaki
Részletek fűtés 230 V/200 W,
fokozatmentes
felfűtési idő kb. 30 perc
membránszivattyú 230 V/200 W,
szabályozható 330 l/ó-ig
leeresztőcsapok ¾”
Súly üres kb. 10,5 kg
Feltöltött kb. 30 kg
Loading...
