Megvilágító-készülék
230V üzemi feszültségre
Rendelési szám: 530689
Ez a megvilágító-készülék egy- és kétoldalas
alapanyagok és filmek megvilágítására szolgál. Az
üveglemezre felcsavarozott alumíniumcsíkok határolják
le a hasznos megvilágítási felületet, és a filmek pontos
felerősítésére szolgálnak az egy- és kétoldalas
nyomtatott áramköri lapok megvilágításakor. Az előlap
jobboldalán található a be-/kikapcsoló, illetve
elektronikus időkapcsoló. Az idő-kapcsoló esetében a
kívánt megvilágítási időt az indító-nyomógomb mellett
lévő potenciométerrel állítjuk be. Ebből a célból dugjunk
keresztül egy 3 mm-es pengéjű csavarhúzót a furaton,
tovább a mögötte a potenciométer tengelyére feldugott
csövön, és forgassuk vele a potencio-métert. Balra
forgatva a tengelyt az idő rövidül, jobbra forgatva
hosszabbodik.
A megvilágítási idők: alapanyag 5 perc
diazofilm 3 perc
fordítós film 10 másodperc
A készülék felnyitása alkatrészcsere céljából:
1.
A szerelés megkezdése előtt húzzuk ki a hálózati
dugót.
2.
Csavarozzuk le a hat alumíniumcsíkot az üvegről.
3.
Emeljük le az üveglemezt.
4.
A fénycsövek cseréjéhez távolítsunk el egy oldalsó
rátét-szegletet.

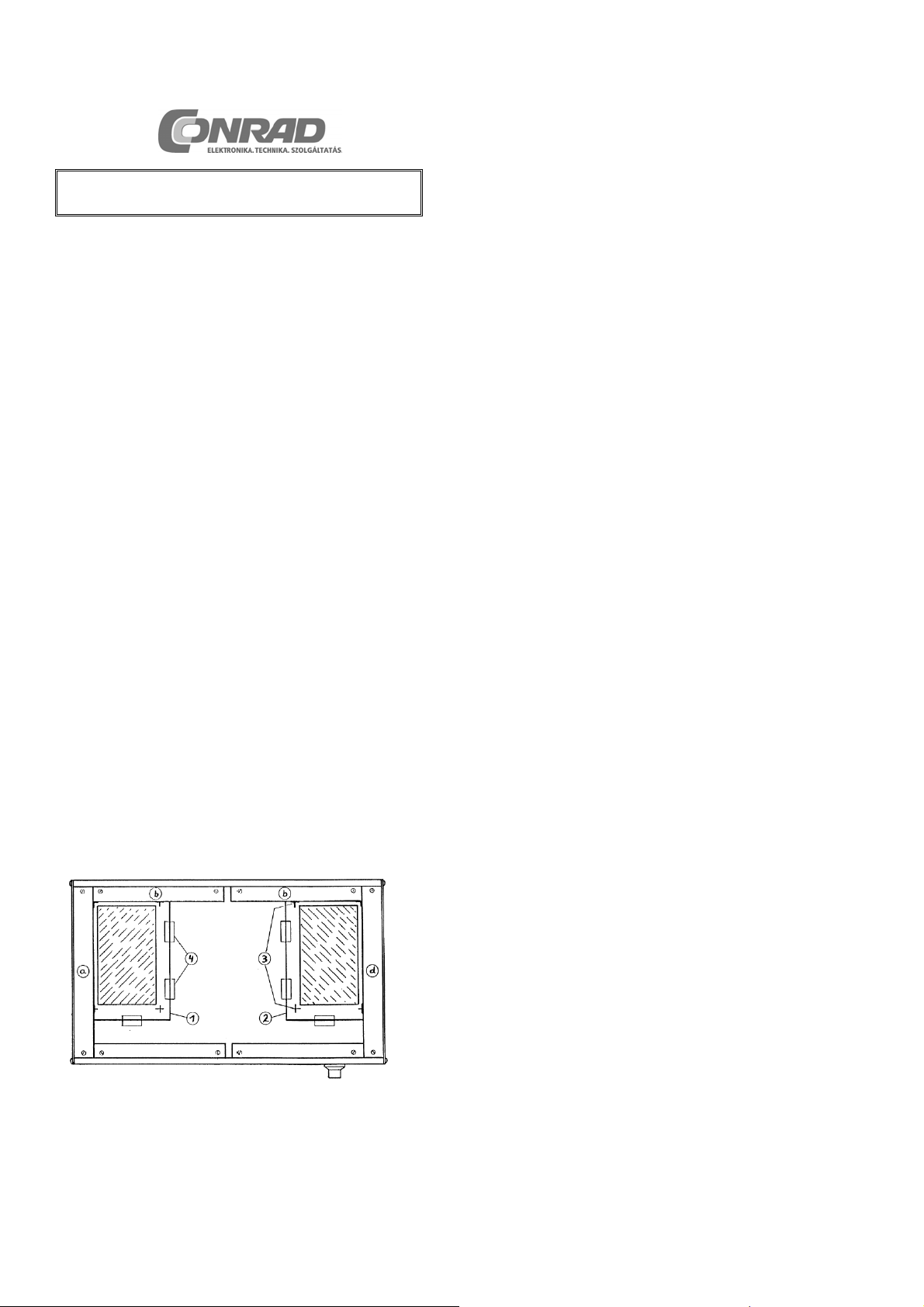

Szerelési példa kétoldalas nyomtatott áramköri lap
(nyák) előállítására szolgáló filmek esetére.
1.
film a nyák felső oldala számára
2.
film a nyák alsó oldala számára
3.
határoló-jelek
4.
Tesa ragasztószalag-csíkok a film rögzítésére.
A filmeket bedugjuk az „a” és „b” alumíniumcsíkok alá
(ha kell, a csavarokat egy kissé meglazítjuk), úgyhogy a
határoló-jelek a film széleivel egy vonalba essenek, és
Tesa csíkokkal leragasztjuk. A „b” szegőléceket
pótlólag pontos derékszögbe állíthatjuk. Ezzel az
elrendezéssel az adódik, hogy a nyákok azonos oldalai
fekszenek fel az alumínium-léceken, és a filmek pontos
beigazításával a következő furatokkal abszolút
egybeesés érhető el.
