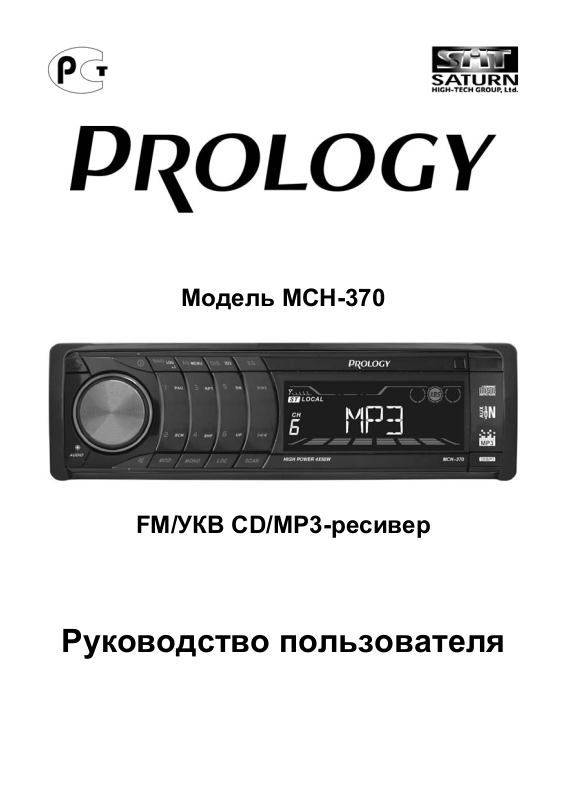

Модель MCH-370
FM/УКВ CD/MP3-ресивер
Руководство пользователя
Содержание
Назначение .................................................................................................................... 4
Функции устройства ...................................................................................................... 4
Комплект поставки......................................................................................................... 4
Для безопасного и эффективного использования устройства .................................. 5
Элементы управления и их функции ........................................................................... 7
Общие операции ........................................................................................................... 8
Управление радиоприемником ............................................................................... 9
Управление проигрывателем компакт-дисков..................................................... 11
Воспроизведение дисков в формате MP3 ........................................................... 12
Ограничения для файлов MP3/WMA.................................................................... 15
Основные технические характеристики..................................................................... 16
Установка устройства ................................................................................................. 17
Процедура установки ............................................................................................ 17
Первый вариант установки устройства ................................................................ 18
Удаление устройства............................................................................................. 19
Второй вариант установки устройства ................................................................. 20
Съемная передняя панель устройства ................................................................ 21
Схема подключения проводов устройства .......................................................... 22
Обслуживание устройства .......................................................................................... 23
Эксплуатационные ограничения и текущий ремонт ................................................. 25
Хранение, транспортирование, ресурс, утилизация................................................. 27
Гарантии поставщика.................................................................................................. 27
Saturn Marketing, Ltd Prology MCH-370 3
Руководство пользователя определяет порядок установки и эксплуатации
автомобильного FM/УКВ CD/MP3-ресивера (далее устройства) в автомобиле с
напряжением бортовой сети 12 В. Установку устройства рекомендуется
производить с привлечением специалиста по электрооборудованию автомобилей.
Самостоятельное вскрытие устройства или съемной панели, механические
повреждения и нарушение правил эксплуатации могут привести к неисправностям
устройства или подключенных к нему динамиков
В связи с постоянной работой по совершенствованию устройства, повышающей
его надежность и улучшающей эксплуатационные характеристики, в конструкцию
и сервисные меню могут быть внесены изменения, не отраженные в настоящем
Руководстве.
.
Назначение
Устройство Prology MCH-370 предназначено для прослушивания радиостанций в
диапазонах FM и УКВ, для воспроизведения стереофонических звукозаписей на
аудиокомпакт-дисках (CD-DA), звуковых файлов в формате MP3 на записываемых
компакт-дисках CD-R/RW, через внешние динамики.
Функции устройства
Полностью съемная передняя панель с футляром
Высокая выходная мощность (4 х 50 Вт)
Высокоскоростной цифровой PLL-тюнер
Память на 18 радиостанций
Индикация информации ID3 TAG
Электронная регулировка параметров
Линейный стереовход Mini-Jack на передней панели
Стереовыход RCA
Стандартный монтажный размер 1 DIN
Стандартный разъем ISO
Комплект поставки
Устройство Prology MCH-370 1 шт.
Панель передняя съемная 1 шт.
Футляр панели передней съемной 1 шт.
Декоративная внешняя рамка 1 шт.
Монтажный комплект 1 шт.
Настоящее Руководство пользователя 1 шт.
Гарантийный талон 1 шт.
Индивидуальная потребительская тара 1 комплект
Prology MCH-370 Saturn Marketing, Ltd 4
Для безопасного и эффективного использования устройства
Данное изделие является технически сложным товаром и относится к
бытовой радиоэлектронной аппаратуре
классификатору продукции и услуг устройство относится к группировке
3230115 “Устройства радиоприемные комбинированные прочие” (часть IV
ОКДП).
Монтаж и эксплуатация данного сложного электронного устройства должны
осуществляться в соответствии с настоящим Руководством. Монтаж
устройства осуществляется в штатное место в панели приборов автомобиля,
подключение и настройка изделия популярно изложены в данном Руководстве
и могут быть произведены потребителем в полном объёме самостоятельно.
Однако завод-изготовитель настоятельно рекомендует Вам поручить
проведение указанного комплекса работ сервисному центру,
сертифицированному по ГОСТ Р 51709-2001 (ОКУН 017613) – установка на
легковой автомобиль дополнительного электрооборудования, сигнализаций и
др. (далее – сертифицированный сервисный центр).
Завод-изготовитель не несет ответственность за проблемы, возникшие
вследствие
самостоятельной установки устройства!
Для подачи питания на данное устройство может использоваться только
источник питания с напряжением +12 В постоянного тока; отрицательная
клемма аккумуляторной батареи должна быть соединена с "массой".
Перед установкой устройства, пожалуйста, полностью прочитайте данное
Руководство. Установка устройства требует подключения ко многим штатным
системам автомобиля. Автомобили имеют низковольтные
системы, которые могут быть повреждены при использовании низкоомных
проверочных приборов, например, проверочных ламп или логических
пробников (которые используются для тестирования компьютеров). Для
проверки всех штатных цепей автомобиля перед подключением
устанавливаемого устройства используйте только высококачественный
цифровой мультиметр.
Не пытайтесь в случае поломки открыть корпус устройства и отремонтировать
его самостоятельно. Если устройство не работает правильно, обратитесь к
соответствующему разделу данного Руководства. Ошибки, допущенные при
установке и эксплуатации устройства, могут быть иногда приняты за его
неисправность. Если неисправность не устранена, обратитесь в сервисный
центр.
При мойке автомобиля следите, чтобы внутрь устройства не попала вода, так
как это может привести к его повреждению. Недопустимо попадание жидкостей
в устройство при мойке панели приборов, внутренней части ветрового стекла
и/или при случайном пролитии жидкости на приборную панель, а также через
неплотности моторного щита при мойке моторного отсека, при подаче моющей
смеси под давлением, т.к. это может привести к выходу из строя устройства.
После эксплуатации автомобиля в летний период на открытом воздухе
необходимо пылесосить салон в целях сбора возможных трупов насекомых и
предотвращения попадания их внутрь устройства и его составных частей.
Попадание внутрь устройства и его составных частей насекомых недопустимо.
. По Общероссийскому
или мультиплексные
Saturn Marketing, Ltd Prology MCH-370 5
Никогда не вставляйте внутрь дискового отсека устройства никаких
посторонних предметов, кроме дисков. Находящиеся внутри устройства узлы
могут быть повреждены любыми посторонними предметами.
Когда устройство не используется, вынимайте из него диск. Не оставляйте
удаленный диск в отверстии отсека устройства. Храните диски подальше от
прямых солнечных лучей.
Температура. Устройство
высоких или экстремально низких температурах. В таком случае прекратите
использовать устройство до тех пор, пока температура не станет нормальной.
Устройство оборудовано встроенной схемой защиты. Когда температура
внутри устройства повышается до определенной величины, схема защиты
автоматически останавливает воспроизведение. В этом случае дайте
устройству возможность охладиться, а
воспроизведение.
Конденсат. В дождливую погоду или в условиях повышенной влажности, а
также в холодное время года сразу же после того, как включен обогреватель
(отопитель) салона автомобиля, на оптическом устройстве считывания
сигнала, расположенном внутри устройства, может сконденсироваться влага. В
случае возникновения конденсации влаги устройство не сможет считывать
информацию с диска и, следовательно, будет работать неправильно. Для
устранения такой неисправности извлеките из устройства диск и подождите,
пока сконденсировавшаяся влага не испарится (около часа).
"Перескакивание" воспроизведения. Когда автомобиль двигается по
неровной дороге, по дороге с поврежденным покрытием или по бездорожью,
при воспроизведении аудиодисков могут появляться пропуски звучания и/или
воспроизводимого изображения. Рекомендуется снизить скорость и плавно
преодолевать препятствия для исключения перескакивания воспроизведения.
Частые поездки по дороге с поврежденным покрытием или по бездорожью
могут привести к механическим повреждениям (обрыву) резиновых
демпферов, расположенных внутри устройства.
Очистка. Не пытайтесь очищать устройство с помощью каких-либо химических
веществ, так как
очистки корпуса устройства используйте только чистую и сухую тряпку.
это может привести к ухудшению его внешнего вида. Для
может работать неправильно при экстремально
затем снова включите
Prology MCH-370 Saturn Marketing, Ltd 6
Элементы управления и их функции
1. Кнопка открывания передней панели
2. Вращающийся регулятор громкости / кнопка выбора настроек и параметров
звучания / подтверждение ввода названия или номера искомого файла
3. Кнопка включения и выключения питания
4. Кнопка выбора диапазона радиоприемника / управления режимом
тонкомпенсации / подтверждение ввода названия или номера искомого
файла BND/LOU/”Ввод”
5. Кнопка автоматического сохранения настройки на радиостанции в памяти
устройства и входа в режим поиска файлов AS/MENU
6. Кнопка выбора режима работы дисплея и индикации информации ID3 DIS/ID3
7. Кнопка выбора пресетов эквалайзера EQ
8. Кнопки настройки радиоприемника
и управления воспроизведением /
9. Дисплей
10. Крышка отсека разъема линейного входа mini-Jack AUX
11. Кнопки предварительной настройки на радиостанции и управления режимами
воспроизведения:
– кнопка паузы и возобновления воспроизведения 1/PAU;
– кнопка включения режима сканирования треков на диске 2/SCN;
– кнопка управления режимом повторного воспроизведения 3/RPT;
– кнопка включения режима воспроизведения в произвольном порядке 4/SHF;
– кнопка перехода к предыдущей папке диска 5/DN;
– кнопка перехода к следующей папке диска 6/UP
12. Кнопка отключения звука
13. Кнопка выбора режима работы MOD
14. Кнопка включения моно/стерео в режиме радио MONO
15. Кнопка выбора местного/дальнего режима приема радиостанций LOС
16. Кнопка сканирования радиостанций SCAN
Saturn Marketing, Ltd Prology MCH-370 7
Общие операции
Отсоединение и установка передней панели
Для снятия передней панели смотрите пояснения на стр. 21.
Включение и выключение устройства
Нажимайте кнопку
Выбор режима работы
Для выбора необходимого режима работы нажимайте кнопку MOD на передней
панели устройства. В случае, если в устройство загружен компакт-диск, при
каждом нажатии на кнопку MOD происходит переключение режимов в следующем
порядке:
TUNER (радиоприемник)
Настройка звучания
Для выбора желаемого режима настройки звучания кратковременно нажимайте
регулятор (2) на передней панели (стр. 7). Режимы выбираются в следующем
порядке:
VOL (громкость) BAS (низкие частоты) TRB (высокие частоты)
Для изменения выбранного параметра вращайте регулятор
стрелке или против часовой стрелки.
Тонкомпенсация
При прослушивании на небольшой громкости нажимайте и удерживайте нажатой
не менее 2 секунд кнопку BND/LOU для увеличения уровня низких частот. На
дисплее появится надпись «LOUD ON». Для отключения режима тонкомпенсации
нажмите кнопку BND/LOU не менее чем на 2 секунды еще раз.
Управление режимом отображения дисплея
Последовательно
вывода на дисплей устройства текущего времени / частоты прослушиваемой
радиостанции / информации ID3 TAG воспроизводимого MP3-файла. Через
5 секунд дисплей вернется к прежнему режиму индикации.
Выбор характеристики звучания
При помощи кнопки EQ на передней панели можно выбрать наиболее приятную
для вашего слуха настройку звучания. При каждом нажатии режимы выбираются в
следующем порядке:
… FLAT (ровная) CLASSICS (классическая) POP M (поп-музыка)
ROCK M (рок-музыка) DSP OFF (коррекция отключена) FLAT …
Внимание! При изменении ручной настройки высоких или низких частот любая
выбранная предустановленная характеристика отключается и переходит в
состояние "DSP OFF".
для включения/выключения устройства.
CDP (проигрыватель дисков)
AUX (линейный аудиовход) …
BAL (баланс левого – правого каналов)
FAD (баланс переднего – заднего каналов) ...
(2) (стр. 7) по часовой
нажимайте кнопку DIS/ID3 на передней панели устройства для
Prology MCH-370 Saturn Marketing, Ltd 8
Отключение звука
Для отключения звука устройства нажмите кнопку
включения звука нажмите кнопку еще раз.
Кнопка RESET
Снимите переднюю панель (стр. 21).
Кнопка RESET находится на корпусе устройства и для ее нажатия следует
воспользоваться шариковой ручкой или другим подобным предметом.
Кнопка утоплена внутрь корпуса устройства, что позволяет избежать ее
случайного нажатия. После нажатия и удержания данной кнопки в течение 2
секунд из памяти устройства будут стерты все запрограммированные радиостанции и настройки звука. Данная кнопка должна быть нажата при появлении на
дисплее ошибочной индикации или при неверном функционировании.
Установите переднюю панель
Примечание. Если после нажатия кнопки RESET устройство продолжает работать
неправильно, полностью отключите питание устройства (отсоединив желтый и
красные провода), протрите смоченным в спирте ватным тампоном разъём,
находящийся позади панели управления. Подключите питание и проверьте
работоспособность устройства.
обратно (стр. 21).
на передней панели. Для
Управление радиоприемником
При необходимости переключения устройства в режим работы радиоприемника
нажимайте кнопку MOD. На дисплее появится обозначение диапазона и текущая
частота настройки радиоприемника.
Выбор диапазона радиоприемника
Для переключения диапазонов радиоприемника нажимайте кнопку BND на
передней панели. Диапазоны будут переключаться циклически:
F1
F2 F3 (УКВ).
Автоматическая настройка на радиостанцию
Нажмите кнопку для автоматического поиска радиостанции в направлении
увеличения частоты настройки.
Нажмите кнопку для автоматического поиска радиостанции в направлении
уменьшения частоты настройки.
Saturn Marketing, Ltd Prology MCH-370 9
Ручная настройка на радиостанцию
Для переключения в режим ручной настройки нажмите и удерживайте в течение
2 секунд кнопку
Для увеличения частоты настройки на 0.05 МГц кратковременно нажимайте
кнопку . Для уменьшения частоты настройки на 0.05 МГц кратковременно
нажмите кнопку .
Для быстрой смены частоты настройки удерживайте нажатой кнопку
.
Выключение функции ручной настройки и переход к режиму автоматического
поиска произойдет автоматически, если не производить никаких действий по
ручной настройке в течение 3 секунд (на экране появится надпись «AUTO»).
Ручное сохранение настройки на радиостанцию в памяти устройства
Нажмите кнопку желаемой ячейки памяти предварительной настройки и
удерживайте ее в нажатом положении не менее 2
будет запрограммирована радиостанция, на которую настроен радиоприемник.
Прослушивание радиостанции, настройка на которую сохранена в памяти
устройства
Нажмите на кнопку предварительной настройки (1 – 6), в памяти которой хранится
настройка на желаемую радиостанцию. Номер и частота сохраненной
радиостанции появится на дисплее устройства.
Автоматическая настройка на радиостанции с сохранением в памяти
устройства
Нажатие кнопки AS/MENU более чем на 2 секунды приведет к включению функции
автоматической настройки на радиостанции в выбранном диапазоне и сохранению
в памяти устройства шести радиостанций с наиболее сильным сигналом. После
этого включится режим сканирования предварительно настроенных радиостанций.
Для остановки сканирования нажмите одну из кнопок 1– 6.
Сканирование радиостанций
Нажмите кнопку
нескольких секунд каждой из радиостанций с наиболее мощным сигналом в
выбранном диапазоне.
Стереофонический и монофонический режимы работы радиоприемника
Если прослушиваемая радиостанция работает в стереорежиме, на дисплее
загорается индикатор «ST». Для принудительного прослушивания радиостанции в
монорежиме нажмите кнопку MONO на передней панели устройства.
Выбор
Для переключения режимов нажмите кнопку LOС.
Изначально устройство работает в режиме дальнего приема (DX). При
переключении режимов на дисплее устройства на несколько секунд включается
надпись "LOCAL" или "-DX-". В режиме местного приема чувствительность
автопоиска немного снижена для наиболее точной настройки на радиостанции,
уровень передаваемого сигнала которых чрезмерно высок
местного или дальнего режимов приема
или (на экране появится надпись «MANUAL»).
или
секунд. В память данной кнопки
SCAN для автоматической настройки и прослушивания в течение
.
Prology MCH-370 Saturn Marketing, Ltd 10
Управление проигрывателем компакт-дисков
Загрузка компакт-дисков
Откиньте переднюю панель нажатием кнопки
компакт-диск в слот рабочей стороной вниз:
в ее верхнем левом углу. Вставьте
Закройте переднюю панель. Через непродолжительное время после загрузки
компакт-диска автоматически начнется его воспроизведение.
Извлечение компакт-дисков
Откиньте переднюю панель нажатием кнопки в ее верхнем левом углу. Для
извлечения компакт-диска нажмите кнопку
в верхнем правом углу устройства
позади передней панели. Компакт-диск может быть извлечен из устройства даже
при выключенном зажигании. Если компакт-диск не будет удален из слота в
течение 10 секунд после нажатия на кнопку
, то он автоматически будет
загружен обратно в устройство.
После извлечения компакт-диска устройство вернется в предыдущий режим
работы.
Выбор дорожек компакт-диска
Нажимайте кнопку
или для перехода, соответственно, к началу
следующей дорожки записи или началу текущей дорожки записи компакт-диска.
Для перехода к началу предыдущей дорожки компакт-диска нажмите кнопку
два раза.
Ускоренное воспроизведение
Нажмите кнопку
или и удерживайте ее нажатой не менее 2 секунд для
ускоренного воспроизведения в прямом или обратном направлении; для
восстановления нормальной скорости воспроизведения отпустите
соответствующую кнопку.
Примечание. Во время ускоренного воспроизведения громкость устройства
приглушается.
Остановка воспроизведения
Для временной остановки воспроизведения компакт-диска нажмите кнопку 1/PAU
на передней панели; для возобновления воспроизведения компакт-диска
нажмите
данную кнопку еще раз.
Сканирующее воспроизведение
Для последовательного воспроизведения первых 10 секунд каждой песни,
записанной на диске, нажмите кнопку 2/SCN на панели. На экране появится
надпись «S-SCN» и номер сканируемой дорожки.
Нажмите данную кнопку еще раз для остановки сканирования и продолжения
воспроизведения текущей выбранной дорожки.
Saturn Marketing, Ltd Prology MCH-370 11
Повторное воспроизведение
Для повторного воспроизведения текущей дорожки диска нажмите кнопку 3/RPT.
На экране появится надпись «S-RPT» и номер текущей дорожки.
Для отмены данного режима нажмите кнопку еще раз или извлеките компакт-диск
из устройства.
Воспроизведение компакт-диска в случайном порядке
Для воспроизведения дорожек компакт-диска в случайном порядке нажмите
кнопку 4/SHF на
воспроизводимой дорожки.
Для выбора другой дорожки компакт-диска в случайном порядке нажмите кнопку
или .
Для отмены данного режима нажмите кнопку 4/SHF еще раз или извлеките
компакт-диск из устройства.
передней панели. На экране появится надпись «S-SHF» и номер
Воспроизведение дисков в формате MP3
Примечание.
Далее по тексту под термином «альбом» понимается каталог диска, а под
термином «трек» – MP3-файл.
Загрузка диска
Загрузите диск в устройство, как обычный аудиокомпакт-диск. Устройство
автоматически распознает MP3-диск, на дисплей будет выведено сообщение
«READING», затем надпись «MP3 T 01». После того, как закончится сканирование
диска, начнется его воспроизведение с первого трека из первого
Выбор дорожек компакт-диска
В режиме воспроизведения MP3 нажимайте кнопку
соответственно, к началу следующего трека или началу текущего трека компактдиска. Для перехода к началу предыдущего трека компакт-диска нажмите кнопку
два раза.
В режиме воспроизведения MP3 нажимайте кнопку 5/DN или 6/UP для перехода,
соответственно, к предыдущему или к следующему альбому на компакт-диске.
Остановка воспроизведения
Для временной остановки воспроизведения компакт-диска нажмите кнопку 1/
PAU на передней панели; для возобновления воспроизведения компакт-диска
нажмите данную кнопку еще раз.
Сканирующее воспроизведение компакт-диска или альбома
Для последовательного воспроизведения первых 10 секунд каждой песни,
записанной на диске, нажимайте кнопку 2/SCN на панели. Нажмите данную кнопку
еще раз для остановки сканирования и начала воспроизведения с текущей
выбранной песни
Для последовательного воспроизведения первых 10 секунд каждой песни
текущего альбома нажимайте и удерживайте нажатой не менее 3 секунд кнопку
2/SCN.
.
альбома.
или для перехода,
Prology MCH-370 Saturn Marketing, Ltd 12
Нажмите кнопку 2/SCN еще раз для остановки сканирования и продолжения
воспроизведения текущей выбранной песни.
Повторное воспроизведение трека или альбома
Для повторного воспроизведения текущего альбома нажимайте и удерживайте
нажатой не менее 3 секунд кнопку 3/RPT.
Для отмены данного режима нажмите и удерживайте нажатой не менее 3 секунд
кнопку 3/RPT еще раз.
Воспроизведение компакт-диска или альбома в случайном порядке
Для воспроизведения дорожек компакт-диска в случайном порядке нажимайте
кнопку 4/SHF на передней панели. Для выбора другой дорожки компакт-диска в
случайном порядке нажимайте кнопку или . Для отмены данного режима
нажмите кнопку еще раз.
Для воспроизведения дорожек текущего альбома в случайном порядке нажимайте
и удерживайте нажатой не менее 3 секунд кнопку 4/SHF. Для выбора в случайном
порядке другой дорожки компакт-диска нажимайте кнопку
Для отмены данного режима нажмите и удерживайте нажатой не менее 3 секунд
кнопку 4/RDM еще раз.
Отображение информации ID3 TAG
Для отображения информации ID3 TAG на дисплее устройства во время
воспроизведения MP3 последовательно нажимайте кнопку DIS/ID3 на передней
панели устройства. Если информация ID3 TAG записана на диске, то на дисплей
будет выводиться информация в следующем порядке:
Song name → Artist name → Album Title
Внимание! Устройство поддерживает только латинские ID3 TAG, названия
папок, файлов и треков.
Если какая-то информация ID3 TAG отсутствует, то вместо нее будет подставлен
следующий текст:
UNKNOWN SONGNAME (неизвестное название песни) UNKNOWN ARTIST
(неизвестный исполнитель) NO ALBUM TITLE (неизвестный альбом) …
Если на диске нет информации ID3 TAG, то при нажатии на кнопку DISP появится
надпись "NO ID3 TAG". Во время воспроизведения MP3 на дисплей автоматически
циклически будет выводиться название файла и номер трека на диске.
или .
→ …
Режимы поиска при воспроизведении дисков в формате MP3
В устройстве предусмотрено три способа поиска необходимого трека или
альбома.
Поиск по порядковому номеру трека
1. В режиме воспроизведения MP3 нажмите кнопку AS/MENU на передней панели,
на дисплее появится индикация "MP3 T*".
2. Введите выбранный номер трека, затем нажмите регулятор (2) (стр. 7).
Saturn Marketing, Ltd Prology MCH-370 13
Для ввода цифр используйте следующие кнопки (таблица ниже) или вращайте
регулятор (2) (стр. 7):
Цифра 1 2 3 4 5 6 7 8 9 0
Кнопка 1 2 3 4 5 6 MOD
Позиция на
рисунке
(стр. 7)
11 11 11 11 11 11 13 8 8 6
DIS/ID3
Для подтверждения ввода нажмите кнопку BND на передней панели.
Поиск по имени альбома или трека
1. В режиме воспроизведения MP3 нажмите два раза подряд кнопку AS/MENU на
передней панели, на дисплее появится символ "*".
2. Введите фрагмент названия альбома или трека и нажмите регулятор.
Устройство найдет все треки и альбомы, в названии которых встречается
искомая
последовательность символов.
Для ввода букв используйте следующие кнопки (таблица ниже) или вращайте
регулятор:
Буква A,B,C D,E,F G,H,I J,K,L M,N,O P,Q,R S,T,U
Кнопка 1 2 3 4 5 6 MOD
Позиция на
рисунке (стр. 7)
Буква V,W,X
Кнопка
Позиция на
рисунке (стр. 7)
11 11 11 11 11 11 13
Y,Z,
пробел
8 8 6 2 2
_,-,+
DIS
выбор
следующего/
предыдущего
символа
вращение
регулятора (2)
пробел
нажатие на
регулятор (2)
Для подтверждения ввода нажмите кнопку BND на передней панели.
3. Для передвижения по сформированному списку используйте кнопки и
(сначала кнопку
) или вращающийся регулятор параметров (против часовой
стрелки).
4. Нажмите регулятор для выбора необходимого трека или альбома.
Если выбран трек, то включится воспроизведение выбранного трека.
Если выбран альбом, то появится индикация "\\".
5. Для перемещения по трекам альбома используйте кнопки
и (сначала
кнопку ) или вращающийся регулятор параметров (против часовой стрелки).
6. Для выбора трека нажмите регулятор (2) (стр. 7). Включится режим
воспроизведения выбранного трека.
Навигация по альбомам, начиная с корневого каталога диска
1. В режиме воспроизведения MP3 нажмите три раза подряд кнопку AS/MENU (5)
(стр. 7), на дисплее появится название первого альбома на диске.
2. Для перемещения по списку альбомов используйте кнопки и (сначала
кнопку
) или вращающийся регулятор параметров (против часовой стрелки).
Prology MCH-370 Saturn Marketing, Ltd 14
3. Для выбора альбома нажимайте на регулятор (2) (стр. 7). После выбора
альбома на дисплее отобразится символ "\\".
4. Для перемещения по трекам выбранного альбома используйте кнопки
и
(сначала кнопку ) или вращайте регулятор (2) (стр. 7) против часовой
стрелки.
5. Для выбора трека нажмите регулятор (2) (стр. 7). Включится режим
воспроизведения выбранного трека.
6. Для возврата в список альбомов нажмите регулятор (2) (стр. 7), когда на
дисплее отображается символ "\\".
Ограничения для файлов MP3/WMA
MPEG-1/2 Layer 2/3 Устройство поддерживает:
Версия WMA 7/8/9
Частота дискретизации:
MPEG-1 32/44.1/48 кГц
MPEG-2 16/22.05/24 кГц
WMA 22/32/44/48 кГц
Cкорость потока данных MP3/WMA: 32–320 кбит/с, включая переменную
CD-ROM режим 1/2
ISO 9660 уровень 1 / 2 & Joliet (юникод)
Максимальное количество файлов/папок: 999/99
Максимальная глубина вложенности
8
папок:
Сортировка: метод ветвления
ID3 TAG:
V1.0/1.1/2.0/2.3 (максимум – 32
символа), русский язык не
поддерживается
Максимальная длина названия файла: 28 символов
Максимальная длина названия папки: 16 символов
мультисессионные диски Поддерживаются:
диски CD, CD-R/RW
Не поддерживаются:
диски, записанные с помощью
пакетной запиcи (UDF)
Saturn Marketing, Ltd Prology MCH-370 15
Основные технические характеристики
Общие
Напряжение питания, предельные значения 11–14.4 В постоянного тока
Полярность источника питания Только системы с заземлением
отрицательного полюса батареи
Максимальная выходная мощность, Вт 4 х 50
Подходящее сопротивление динамиков 4 Ом
Размеры установочные (Ш х В х Г), мм 182 х 52 х 167
Диапазон рабочих температур -10 ˚С…+60 ˚С
Температура хранения -20 ˚С…+70 ˚С
Допустимая влажность при
Допустимая влажность при хранении 30 % – 90 %
Радиоприемник
Диапазон частот УКВ, МГц 65–74
Диапазон частот FM, МГц 87.5–108
Промежуточная частота, МГц 10.7
Полезная чувствительность
(при отношении С/Ш 30 дБ), дБ (мкВ) 12
Отношение сигнал/шум, дБ 50
Глубина разделения стереоканалов (1 кГц), дБ 25
Проигрыватель CD
Размер дисков 5'' (12 см)
Каналы 2 канала, стерео
Частота дискретизации, кГц 44.1
Цифро-аналоговый преобразователь Сдвоенный 1-битный
Диапазон воспроизводимых частот, Гц 20–20000
Полный коэффициент гармоник (1 кГц), % 0.1
Отношение сигнал шум, дБ 70
работе 45 % – 80 %
Prology MCH-370 Saturn Marketing, Ltd 16
Установка устройства
Для установки устройства выберите такое место, где оно не будет мешать
водителю нормально управлять автомобилем.
Перед началом установки удалите транспортировочные винты, расположенные
на верхней крышке устройства.
Перед окончательной установкой устройства временно подключите к нему все
провода и убедитесь, что все соединения сделаны правильно и система
работает нормально.
Используйте только прилагающиеся к устройству крепежные изделия. Только в
этом случае установка будет надежной и безопасной. Использование деталей,
не входящих в комплект устройства, может привести к нарушению его
нормальной работы.
Если установка устройства требует сверления отверстий или любого другого
изменения штатных деталей автомобиля, обязательно проконсультируйтесь у
ближайшего дилера Вашего
автомобиля.
Устанавливайте устройство таким образом, чтобы оно не могло стать причиной
ранения водителя или пассажиров во время внезапной остановки или резкого
торможения.
При установке отклонение устройства от горизонтальной плоскости не должно
превышать 30°. В противном случае технические характеристики устройства
могут быть далеки от оптимальных.
Никогда не устанавливайте устройство там, где оно будет сильно нагреваться,
например, от воздействия прямых солнечных лучей или горячего воздуха,
поступающего от отопителя. Также избегайте мест, в которых устройство будет
подвергаться воздействию сильной вибрации или на него будет попадать пыль
или грязь.
Процедура установки
Существует два варианта установки устройства. При использовании первого
варианта устройство устанавливается в приборную панель автомобиля спереди, а
при использовании второго варианта устройство устанавливается сзади передней
панели (вместо штатного радиоприемника автомобиля, для закрепления
используются резьбовые отверстия на боковых панелях устройства). Более
подробно оба варианта установки устройства описываются в данном руководстве
ниже.
Saturn Marketing, Ltd Prology MCH-370 17
Первый вариант установки устройства
1. Приборная панель автомобиля.
2. Кожух.
После установки кожуха устройства
в приборную панель автомобиля,
выберите на кожухе те
металлические язычки, которые
соответствуют толщине приборной
панели, и отогните их, чтобы
зафиксировать кожух на месте.
3. Винт.
1. Приборная панель автомобиля.
2. Гайка (5 мм).
3. Пружинная шайба.
4. Винт (4 х 12 мм).
5. Винт.
6. Металлическая планка.
Для закрепления задней части
устройства обязательно используйте
металлическую планку. Металлическая
планка может быть согнута под
необходимым углом.
7. Плоская шайба.
Перед установкой передней панели закрепите на корпусе устройства
декоративную рамку. Надпись «BOTTOM» на рамке должна находиться внизу:
Prology MCH-370 Saturn Marketing, Ltd 18
Удаление устройства
1. Декоративная рамка.
Подденьте рамку слева и справа отверткой или аналогичным предметом,
вставьте пальцы в выемки на передней стороне рамки и вытяните рамку на
себя. (При установке декоративной рамки надпись «BOTTOM» должна
находиться внизу).
2. Съемник.
Вставьте съемники, входящие в комплект устройства, в пазы на обеих
сторонах устройства, как показано на рисунке
, до упора, чтобы освободить
защелки кожуха. Затем извлеките устройство из передней панели.
Saturn Marketing, Ltd Prology MCH-370 19
Второй вариант установки устройства
Данный вариант установки предусматривает использование резьбовых отверстий,
которые находятся на боковых панелях устройства.
Закрепите устройство на крепежных кронштейнах штатного радиоприемника.
1. Выберите положение кронштейнов, при котором будут совмещены резьбовые
отверстия на кронштейнах и резьбовые соединения на корпусе устройства.
Закрепите кронштейны с обеих сторон устройства не менее чем в двух местах.
Для этого используйте либо крепежные винты (5 х 6 мм), либо винты с
потайной головкой (4 х 6 мм), в зависимости от типа резьбовых
отверстий на
кронштейне.
2. Винт.
3. Крепежные кронштейны штатного радиоприемника.
4. Приборная панель или консоль автомобиля.
5. Скоба (необходимо удалить).
Примечание.
При установке устройства по второму методу кожух, декоративная внешняя рамка
и металлическая планка не используются.
Prology MCH-370 Saturn Marketing, Ltd 20
Съемная передняя панель устройства
Отсоединение передней панели
Нажмите кнопку
отсоедините ее, как показано на рисунке, вначале освободив левую сторону
панели:
, затем, удерживая панель в горизонтальном положении,
Храните переднюю панель в прилагающемся к устройству футляре.
Установка передней панели на место
Расположите переднюю панель горизонтально и вставьте ее в правый упор на
корпусе устройства (1), затем совместите левый упор устройства и левый
пружинный фиксатор передней панели (2). Закройте переднюю панель (3). В
случае неправильной установки некоторые кнопки будут функционировать
неправильно, а на дисплее будет появляться ошибочная индикация
Осторожно!
1. Никогда не роняйте переднюю панель устройства.
2. Никогда не нажимайте на дисплей или кнопки при отсоединении или установке
передней панели.
3. Никогда не дотрагивайтесь до разъемов, находящихся на передней панели и
устройстве. Это может привести к загрязнению разъемов и плохому
электрическому контакту.
4. В случае загрязнения контактов их можно очистить
сухой и чистой тканью.
5. Не подвергайте переднюю панель сильному нагреванию или длительному
воздействию прямых солнечных лучей.
6. Следите за тем, чтобы на переднюю панель устройства не попал бензин,
растворители или другие летучие жидкости.
7. Никогда не пытайтесь разобрать переднюю панель устройства.
Saturn Marketing, Ltd Prology MCH-370 21
Схема подключения проводов устройства
Внимание!
Неверное подключение устройства может привести к его поломке и лишению
права на гарантийное обслуживание.
В данном устройстве используются усилители мощности, подключенные по
мостовой схеме. При подключении динамиков не допускается замыкание
проводов на массу автомобиля, на провод питания +12 В или друг с другом.
Красный провод устройства должен быть подключен
избежание разряда аккумуляторной батареи автомобиля при продолжительной
стоянке.
Если после выключения зажигания сбрасываются настройки устройства и
сохраненные радиостанции, поменяйте местами подключение красного и желтого
проводов питания:
Prology MCH-370 Saturn Marketing, Ltd 22
к цепи зажигания во
[
Обслуживание устройства
Осторожно
1. Для подачи питания на устройство может использоваться только источник
питания напряжением 12 В постоянного тока (при условии заземления
отрицательного полюса аккумуляторной батареи). Ни в коем случае не
устанавливайте устройство на автомобили, у которых заземлен
положительный полюс аккумуляторной батареи.
2. Устройство имеет встроенный фильтр, позволяющий практически исключить
помехи по питанию. Однако на
моделях) могут быть слышны щелчки или другие нежелательные помехи.
3. При замене предохранителей убедитесь, что новый предохранитель такого же
типа и номинала. Использование других предохранителей может вызвать
выход из строя ресивера. В данной модели используется предохранитель на
15 А, расположенный в корпусе устройства справа от
подключения электрической проводки.
Ниже приводятся рекомендации, которые позволят Вам успешно использовать
устройство многие годы.
1. Защищайте устройство от попадания влаги. В случае попадания влаги на
устройство немедленно вытрите его досуха. Жидкости, содержащие
минеральные вещества, могут привести к коррозии электронных схем.
2. Защищайте устройство от попадания на него пыли и грязи
привести к преждевременному износу деталей.
3. При переноске устройства будьте предельно внимательны и аккуратны.
Падение устройства может привести к повреждению печатных плат и корпуса,
что, в свою очередь, может привести к тому, что устройство будет работать
неправильно или не будет работать совсем.
4. Время от времени протирайте устройство влажной
устройства никогда не используйте едкие химические вещества, чистящие
жидкости или сильнодействующие моющие средства.
5. Используйте и храните устройство при температуре окружающего воздуха не
выше +40 °С. Высокая температура способствует сокращению срока службы
электронных устройств, а также деформации и повреждению пластиковых
деталей.
некоторых автомобилях (в частности, на старых
разъема для
, которые могут
тряпкой. Для очистки
Saturn Marketing, Ltd Prology MCH-370 23
Обращение с компакт-дисками
Грязь, пыль и царапины на поверхности компакт-диска, а также его деформация,
могут привести к "перескакиванию" звука во время воспроизведения и к
ухудшению качества звучания.
1. Кроме компакт-дисков, которые имеют указанную здесь
маркировку, устройство может воспроизводить записываемые
компакт-диски типа CD-R или CD-RW, однако некоторые из них
могут читаться с ошибками из-за особенностей записывающего
оборудования и настроек программного обеспечения при
записи дисков данного типа.
2. Если на рабочей поверхности компакт-диска (стороне,
на которой нанесена запись) имеются следы от
пальцев или пыль, аккуратно протрите диск мягкой
тряпкой. Для удаления пыли с поверхности компактдиска аккуратно протрите его мягкой тряпкой прямыми
движениями от центра к краям. Мелкие пылинки и
небольшие пятна не оказывают никакого влияния на
качество воспроизведения.
3. Никогда не используйте для очистки компакт-дисков
химические вещества, такие как аэрозоли для очистки
грампластинок, антистатические аэрозоли или жидкости, бензин или
растворители. Данные химические вещества могут сильно повредить
поверхность компакт-дисков.
4. После прослушивания следует убирать компакт-диски в предназначенные для
этого коробки. Это позволит избежать появления на поверхности
диска больших царапин, способных вызвать "перескакивание" звука.
5. Не подвергайте компакт-диски воздействию прямых солнечных лучей, высокой
влажности или высокой температуры в течение длительного времени.
Длительное воздействие высокой температуры может привести к короблению
компакт-диска.
6. Никогда не приклеивайте бумагу и не пишите на поверхности компакт-диска
шариковой ручкой.
компакт-
Prology MCH-370 Saturn Marketing, Ltd 24
Эксплуатационные ограничения и текущий ремонт
Устройство предназначено для эксплуатации в салоне автомобилей с
напряжением бортовой сети 12 В. Не следует эксплуатировать устройство,
имеющее повреждения корпуса, съемной передней панели, соединительных
кабелей.
Ниже приводится таблица, в которой сведены методы проверки, способные
помочь Вам устранить большую часть проблем, возникающих при использовании
устройства.
При отсутствии видимых причин неисправности устройство следует
демонтировать
сервисный центр или к ближайшему дилеру.
Осторожно!
Металлические детали устройства (особенно его задняя панель) во время работы
сильно нагреваются, поэтому не дотрагивайтесь до этих поверхностей руками
сразу же после того, как извлечете устройство из передней панели.
Перед тем, как перейти к методам проверки, описанным в данной таблице,
тщательно проверьте правильность подключения устройства.
Неисправность Вероятная причина Устранение
Нет питания
Нет звука
Компакт-диск не
загружается в
устройство или не
удаляется из
устройства
Плохое качество
звучания
, отсоединить соединительные провода и антенну, и обратиться в
Ключ не повернут в
замке зажигания
автомобиля в положение
ON (зажигание)
Перегорел
предохранитель
Устройство неправильно
подключено к источнику
питания
Соединительные кабели
подключены
неправильно
В устройстве уже есть
компакт-диск
Внутри автомобиля
слишком высокая
температура
Конденсация влаги
Дефектный или сильно
загрязненный компактдиск
Неверный угол
установки устройства
Если в качестве источника питания
выбрана дополнительная цепь
питания, но двигатель не работает,
поверните ключ в замке зажигания в
положение "ACC" (дополнительное)
Замените предохранитель питания
Перепроверьте правильность
подключения устройства к источнику
питания
Проверьте правильность подключения
динамиков и других соединительных
проводов
Выньте компакт-диск из устройства,
затем загрузите в него новый компактдиск
Подождите, пока температура внутри
автомобиля понизится, затем
повторите попытку
В течение как минимум одного часа не
пользуйтесь устройством, затем
повторите попытку
Попробуйте почистить компакт-диск
Попробуйте воспроизводить другой
компакт-диск
Убедитесь, что наклон устройства не
превышает 30
Saturn Marketing, Ltd Prology MCH-370 25
Неисправность Вероятная причина Устранение
Радиоприемник не
работает
Не работает
функция
автоматической
настройки на
радиостанции
Индикация
"ERROR 1"
Индикация
"ERROR 2"
Индикация "No file"
Индикация "Disc
error"
К устройству не
подключен кабель
антенны
Радиостанции имеют
слишком слабый сигнал
Ошибка CD-транспорта
Ошибка системы
фокусировки/трекинга
Диск не содержит
файлов, с которыми
совместимо устройство
Дефектный или сильно
загрязненный компактдиск
Некачественный диск
или при записи диска
были заданы неверные
параметры
Надежно подключите кабель антенны к
устройству
Настраивайтесь на станции вручную
Нажмите кнопку сброса "Reset",
которая расположена на корпусе под
передней панелью. Если сообщение об
ошибке повторяется, обратитесь в
сервисный центр или к ближайшему
дилеру.
Попробуйте воспроизводить другой
компакт-диск
Попробуйте воспроизводить другой
компакт-диск
Попробуйте воспроизводить другой
компакт-диск
Используйте качественный диск
Для безопасного управления автомобилем
Для безопасного использования функций устройства, пожалуйста, не
забывайте выполнять требования Правил дорожного движения Российской
Федерации. Помимо этого старайтесь соблюдать очевидные правила
обращения с Вашим автомобилем, как источником повышенной опасности.
Эти правила, в первую очередь, определяются риском наступления вреда для
жизни или здоровья третьих лиц, причинения вреда их имуществу,
животным или окружающей среде.
После завершения управления автомобилем всегда ставьте автомобиль на
стояночный тормоз, который должен находиться в исправном состоянии и
исключать возможность движения автомобиля.
Всегда паркуйте автомобиль на открытой, хорошо проветриваемой площадке.
Поддерживайте относительно низкий уровень громкости, чтобы во время
движения иметь возможность слышать все, что
происходит вокруг
автомобиля.
Не меняйте диски, не регулируйте громкость и не осуществляйте какие-либо
другие операции управления устройством, которые могут отвлечь Вас от
управления автомобилем.
домашним
Prology MCH-370 Saturn Marketing, Ltd 26
Хранение, транспортирование, ресурс, утилизация
Устройство рекомендуется хранить в складских или домашних условиях по группе
«Л» ГОСТ 15150 и при необходимости транспортировать любым видом
гражданского транспорта в имеющейся индивидуальной потребительской таре по
группе «Ж2» ГОСТ 15150 с учетом ГОСТ Р 50905 п.4.9.5. Место хранения
(транспортировки) должно быть недоступным для попадания влаги, прямого
солнечного света и должно исключать возможность
механических повреждений.
Срок службы устройства – 2 года. Устройство не содержит вредных материалов и
безопасно при эксплуатации и утилизации (кроме сжигания в неприспособленных
условиях).
Гарантии поставщика
Устройство Prology MCH-370 соответствует утвержденному образцу.
Изготовитель гарантирует соответствие устройства требованиям ГОСТ 22505-97 и
ГОСТ 28279-89 в части 2.2.
Устройство имеет гарантийный срок эксплуатации – 12 месяцев с момента покупки
без учета времени пребывания в ремонте при соблюдении правил эксплуатации.
Право на гарантию дается при заполнении сведений прилагаемого гарантийного
талона.
Гарантийные обязательства не распространяются на перечисленные ниже
принадлежности
изделия, если их замена предусмотрена конструкцией и не
связана с разборкой изделия: монтажные приспособления, документацию,
прилагаемую к изделию.
Saturn Marketing, Ltd Prology MCH-370 27
Импортер: ООО "КИРЕНА"
Юридический адрес: Россия, 127018
г. Москва, ул. Складочная, д. 1, стр. 15
Наименование: Пролоджи МЦХ-370
Страна-производитель: Китай.
Изготовитель: Сатурн Хай Тек Груп ЛТД.
Основное предназначение товара:
FM/УКВ CD/MP3-ресивер
Юридический адрес изготовителя:
1A Кроун Лайн, Лондон, СВ16 3ДЖ, Великобритания.
Loading...
