Модель:
DVS-1125
FM/УКВ DVD-ресивер
Руководство пользователя
Содержание
Назначение устройства ...................................................................................................................................... 3
Функции DVD-ресивера...................................................................................................................................... 3
Комплект поставки.............................................................................................................................................. 4
Основные технические характеристики............................................................................................................ 4
Установка DVD-ресивера................................................................................................................................... 9
Съемная передняя панель DVD-ресивера ..................................................................................................... 10
Схема подключения проводов DVD-ресивера................................................................................................ 11
Элементы управления и их функции .............................................................................................................. 12
Общие операции .............................................................................................................................................. 14
Управление радиоприемником........................................................................................................................ 15
Использование системы RDS.......................................................................................................................... 16
Режим специальных настроек проигрывателя ............................................................................................... 18
Основные операции управления воспроизведением дисков ........................................................................ 20
Детальное описание функций проигрывателя дисков ................................................................................... 21
Использование карт памяти USB/SD/MMS ..................................................................................................... 24
Основные
Хранение, транспортирование, ресурс, утилизация ...................................................................................... 29
Гарантии поставщика....................................................................................................................................... 29
Эксплуатационные ограничения и текущий ремонт....................................................................................... 30
операции по изменению настроек проигрывателя....................................................................... 25
Prology DVS-1125 © Saturn Marketing, Ltd. 2
Руководство пользователя определяет порядок установки и эксплуатации FM/УКВ-приемника и проигрывателя DVD/VCD/WMA/MPEG4/CD/MP3-дисков (далее "проигрывателя") в автомобиле с напряжением
бортовой сети 12 В. Установку проигрывателя рекомендуется производить с привлечением специалиста
по электрооборудованию автомобилей.
Самостоятельное вскрытие проигрывателя, механические повреждения и нарушение порядка эксплуатации могут привести к его неисправностям и к лишению права
В связи с постоянной работой по совершенствованию проигрывателя, повышающей его надежность и
улучшающей эксплуатационные характеристики, в конструкцию могут быть внесены незначительные изменения, не отраженные в настоящем Руководстве.
на гарантийное обслуживание.
Назначение
Проигрыватель Prology DVS-1125 предназначен для воспроизведения дисков форматов DVD, Video CD,
Audio CD, MP3, WMA, MPEG1, MPEG2 или MPEG4. Проигрыватель обеспечивает:
- воспроизведение цветного изображения через композитный видеовыход в системах цветности
NTSC/PAL/AUTO;
- прием радиостанций в диапазонах FM и УКВ;
- воспроизведение звука через внешние громкоговорители или через линейный выход.
Функции DVD-ресивера
• TFT ЖК-монитор размером 3" (76 мм)
• Полностью съемная откидывающаяся передняя панель с футляром
• Системы цветности NTSC/PAL/AUTO
• Высокая выходная мощность (4x55 Вт)
• Совместимость с форматами DVD, MPEG4, VCD, CD, MP3, WMA, JPEG
• Слот для карт памяти SD/MMC
• Поддержка карт памяти с интерфейсом USB
• Система RDS-EON
• Память на 24 радиостанции (18 FM, 6 УКВ)
• Дистанционное управление
• Русскоязычное экранное меню
• Линейный стереовход RCA
• Видеовход для камеры заднего обзора
• Видеовыход
• 4-канальный аудиовыход RCA
• Выход на сабвуфер
• Стандартный монтажный размер 1 DIN
• Стандартный разъем ISO
Комплект поставки
DVD-ресивер Prology DVS-1125 1 шт.
Пульт дистанционного управления 1 шт.
Монтажный винт 1 шт.
Резиновая демпфирующая прокладка 1 шт.
Соединительные кабели 1 комплект
Крепёжные принадлежности 1 комплект
Ключ-съемник 2 шт.
Настоящее Руководство пользователя 1 шт.
Гарантийный талон 1 шт.
Индивидуальная потребительская тара 1 комплект
Prology DVS-1125 © Saturn Marketing, Ltd. 3
Основные технические характеристики
Общие
Напряжение питания, предельные значения 11 – 16 В постоянного тока
Полярность источника питания Только системы с заземлением от-
Максимальная выходная мощность 4 x 55 Вт
Подходящее сопротивление динамиков 4-8 Ом
Номинал встроенного предохранителя 15 А
Уровень входного аудиосигнала ≥ 300 мВ
Линейный выход сабвуфера 4 В
Антишоковая память 12 с (CD), >100 с (MP3)/
45 c (CD), >100 c (MP3)
Размеры установочные (Ш х В
Вес 2,2кг
Радиоприёмник
Диапазон частот FM 87,5 - 108 МГц
Диапазон частот УКВ 65 - 74 МГц
Полезная чувствительность 8 дБ (мкВ)
Глубина разделения стереоканалов (1 кГц) 30 дБ
Диапазон воспроизводимых частот 30 - 15 000 Гц
Отношение сигнал-шум > 55 дБ
Проигрыватель DVD/MP3/CD
Размер дисков 12 см (5")
Частотная характеристика 20 Гц - 20 кГц
Отношение сигнал-шум > 80 дБ
Глубина разделения стереоканалов > 60 дБ
Коэффициент нелинейных искажений
Система телевизионного сигнала PAL/NTSC/AUTO
Видеовыход 1 ± 0.2 В
Разрешение по горизонтали ≥ 500 линий
Монитор
Тип дисплея жидкокристаллический
Способ управления активная матрица TFT
Диагональ экрана 3" (76 мм.)
Размер экрана (ШхВ) 60 х 45 мм
Размер экранного элемента 0,0625 x 0,1875 мм
Разрешение дисплея 480 × 272 точек
х Г) 178 х 50 х 166 мм
< 0,2% (1кГц)
рицательного полюса батареи
Prology DVS-1125 © Saturn Marketing, Ltd. 4
Воспроизводимые диски
Тип диска и логотип Размер диска Максимальное время воспроизведения
DVD Video
5 дюймов (12 см) Приблизительно 133 минуты (SS/SL)
Приблизительно 242 минуты (SS/DL)
Приблизительно 266 минут (DS/SL)
или
Video CD
5 дюймов (12 см) Приблизительно 74 минуты.
Приблизительно 484 минуты (DS/DL)
SS = односторонний, DS = двухсторонний,
SL = однослойный, DL = двухслойный
или
Audio CD
5 дюймов (12 см) Приблизительно 74 минуты.
Также для воспроизведения могут использоваться следующие типы файлов:
Аудиофайлы: MP3 (*.mp3), WMA (*.wma)
Видеофайлы: MPEG 2 (*.vob), MPEG 1(*. dat), MP4(*.avi, DivX3.11/4.0/5.0/6.0/7.0)
Файлы с изображениями: JPEG (*.jpg)
Ограничения для файлов MP3:
• ISO 9660 или ISO 9660+Joliet,
максимальное допустимое количество символов в имени файла -30.
• Максимальная глубина вложенности папок: 8
• Максимальное число папок на диске: 99
• Максимальная продолжительность одного трека: 99 минут 59 секунд
• Скорость передачи данных: 32- 320 Кбит/c (предпочтительно 128 Кбит/c)
•
Частота дискретизации: 8-48 КГц (предпочтительно 44.1 КГц)
Не поддерживаются форматы:
*.ACC, *.DLF, *.PLS, MP3 PRO, файлы с DRM, а также диски с открытой сессией.
Номер региона (номер регионального ограничения) DVD
Номер региона данного проигрывателя "5".
Prology DVS-1125 © Saturn Marketing, Ltd. 5
Для безопасного и эффективного использования проигрывателя
• Для подачи питания на данный проигрыватель может использоваться только источник питания с на-
пряжением +12 В постоянного тока; отрицательная клемма аккумуляторной батареи должна быть соединена с "массой".
• Монтаж и эксплуатация данного проигрывателя должны осуществляться в соответствии с настоящим
Руководством. Если вы не уверены в своей способности правильно установить и
проигрыватель, обратитесь для установки к квалифицированному специалисту по установке автомобильной электроники.
• Не пытайтесь в случае поломки открыть корпус проигрывателя и отремонтировать его самостоя-
тельно. Если проигрыватель не работает правильно, обратитесь к авторизованному дилеру, у которого вы приобрели данный проигрыватель.
• При мытье автомобиля следите, чтобы
внутрь проигрывателя не попала вода, так как это может
привести к его повреждению.
• Никогда не засовывайте какие-либо предметы внутрь отсека диска проигрывателя, кроме самого
диска. Находящиеся внутри проигрывателя узлы могут быть повреждены любыми посторонними
предметами.
• Когда проигрыватель не используется, вынимайте из него диск. Не оставляйте удаленный диск в
верстии отсека проигрывателя на долгое время. Это может привести к деформации диска из-за воздействия прямых солнечных лучей и т.п. Храните диски подальше от прямых солнечных лучей.
• Температура. Данный проигрыватель может работать неправильно при экстремально высоких или
экстремально низких температурах. В таком случае прекратите использовать проигрыватель
пор, пока температура не станет нормальной. Проигрыватель оборудован встроенной схемой защиты. Когда температура внутри проигрывателя повышается до определенной температуры, схема защиты автоматически останавливает воспроизведение. В этом случае дайте проигрывателю возможность охладиться, а затем снова включите воспроизведение.
• Конденсация. В дождливые или влажные дни, а также сразу
же после того, как в холодное время го-
да включен отопитель автомобиля, на оптическом устройстве считывания сигнала внутри проигрывателя может сконденсироваться влага. В случае конденсации влаги проигрыватель не сможет считывать информацию с диска и, следовательно, будет работать неправильно. Для устранения такой неисправности выньте из проигрывателя диск и
подождите, пока сконденсировавшаяся влага не испа-
рится (около часа).
• "Перескакивание" звучания. Когда автомобиль двигается по ухабистой дороге, могут появиться про-
пуски звучания и воспроизводимого изображения. Этого избежать невозможно и это не может привести к какому-либо повреждению, появлению царапин на поверхности диска и т.п.
• Очистка. Не пытайтесь очищать проигрыватель с помощью каких-либо химических веществ, так как
это может привести к ухудшению его внешнего вида. Для очистки корпуса проигрывателя используйте только чистую и сухую тряпку.
Для безопасного управления автомобилем:
• Если водитель хочет просматривать диски DVD или Video CD, необходимо перед просмотром при-
парковать автомобиль в безопасном месте.
• Поддерживайте относительно низкий уровень громкости, чтобы во время движения иметь возмож-
ность слышать все, что происходит вокруг автомобиля.
• Не меняйте диски, не регулируйте громкость и не осуществляйте какие-либо другие операции управ-
ления, которые могут отвлечь от управления автомобилем.
подключить данный
от-
до тех
Prology DVS-1125 © Saturn Marketing, Ltd. 6
Меры предосторожности при обращении с дисками
Грязь, пыль, царапины и искривление диска могут привести к "перескакиванию" звучания во время воспроизведения и ухудшению качества звука и изображения. При обращении с дисками соблюдайте следующие меры предосторожности:
• Для удаления следов пальцев и пыли с рабочей поверхности диска (той стороны, на которой нет надписей) протирайте ее мягкой
ют канавок, в которых собирается пыль и микроскопические частицы, поэтому для практически полного удаления загрязнения с поверхности таких дисков достаточно протереть их мягкой тряпкой. Протирайте диски прямо от центра к краям. Небольшие пылинки или слабые пятна не будут
кое-либо влияние на качество воспроизведения.
• Никогда не используйте для очистки дисков химические вещества, например, аэрозоли для грампластинок, антистатические аэрозоли или жидкости, бензин или растворители. Такие химические вещества способны необратимо повредить пластмассовую поверхность диска.
• После использования обязательно помещайте диски в их коробки. Это позволит избежать
на поверхности дисков больших царапин, способных вызвать "перескакивание" звучания при воспроизведении.
• Не подвергайте диски в течение продолжительного времени воздействию прямых солнечных лучей,
высокой влажности или высокой температуры. Длительное воздействие высокой температуры может
привести к короблению и искривлению диска.
• Никогда не приклеивайте бумагу и не пишите на
или чернила, используемые в некоторых ручках с войлочным пишущим узлом, могут повредить поверхности диска.
• Никогда не используйте диски с необычным очертанием, например, имеющим форму сердечка, вось-
миугольника и т.д. Использование таких дисков может привести к сбоям в работе проигрывателя.
в магазинах в качестве принадлежности диска продается специальная защитная пленка, ее ис-
• Хотя
пользование может привести к сбоям в работе проигрывателя. Использование такой пленки абсолютно недопустимо.
тряпкой. В отличие от обычных грампластинок цифровые диски не име-
оказывать ка-
появления
любой из сторон диска. Острые наконечники ручек
Установка проигрывателя
Примечания:
• Для установки проигрывателя выберите такое место, где он не будет мешать водителю нормально
управлять автомобилем.
• Перед окончательной установкой проигрывателя временно подключите к нему все провода и убеди-
тесь, что все соединения сделаны правильно и система работает нормально.
• Используйте только прилагающиеся к проигрывателю крепежные изделия. Только в этом
тановка будет надежной и безопасной. Использование деталей, не входящих в комплект проигрывателя, может привести к нарушению его нормальной работы.
• Если установка проигрывателя требует сверления отверстий или любого другого изменения штатных
деталей автомобиля, обязательно проконсультируйтесь у ближайшего дилера.
• Устанавливайте проигрыватель таким образом, чтобы он не мог стать причиной ранения водителя или
пассажиров во время внезапной остановки или резкого торможения.
• При установке отклонение проигрывателя от горизонтальной плоскости
не должно превышать 30°. В противном случае технические характеристики проигрывателя могут быть далеки от оптимальных.
случае ус-
• Никогда не устанавливайте проигрыватель там, где он будет сильно
нагреваться, например, от воздействия прямых солнечных лучей или
горячего воздуха, поступающего от отопителя. Также избегайте мест, в которых проигрыватель будет подвергаться воздействию сильной вибрации или на него будет попадать пыль или грязь.
Prology DVS-1125 © Saturn Marketing, Ltd. 7
Процедура установки
Существует два варианта установки DVD-ресивера. При использовании первого варианта DVD -ресивер
устанавливается в приборную панель автомобиля спереди, а при использовании второго варианта DVD ресивер устанавливается сзади передней панели (DVD -ресивер устанавливается вместо штатного радиоприемника автомобиля, для закрепления используются резьбовые отверстия на боковых панелях
DVD -ресивера). Более подробно оба варианта установки DVD -ресивера описываются в
дстве ниже.
данном руково-
Первый вариант установки DVD -ресивера
Внимание! Перед установкой DVD-ресивера удалите 2 транспортировочных винта, которые находятся
на верхней крышке проигрывателя. В противном случае DVD/MP3-проигрыватель не будет работать.
1. Приборная панель автомобиля.
2. Кожух.
После установки кожуха DVD-ресивера в приборную панель автомобиля, выберите на кожухе те металлические язычки, которые соответствуют толщине приборной панели, и отогните их, чтобы зафиксировать кожух на месте.
3. При наличии соответствующего отверстия в задней стенке ниши установите на DVD-ресивер мон-
тажный болт с резиновой
нюю часть DVD-ресивера на кузове автомобиля.
Удаление DVD-ресивера
1. Удалите декоративную рамку: Вставьте
пальцы в выемки на передней стороне
рамки и вытяните рамку на себя.
2. Вставьте съемники, входящие в комплект
DVD-ресивера, в пазы на обеих сторонах
устройства, как показано на рисунке,
чтобы они зафиксировались со щелчком.
Для того, чтобы вынуть DVD-ресивер из
приборной панели автомобиля, потяните
съемники на себя.
за
Prology DVS-1125 © Saturn Marketing, Ltd. 8
демпфирующей накладкой. С помощью болта с накладкой закрепите зад-
Второй вариант установки DVD-ресивера
Данный вариант установки предусматривает использование резьбовых отверстий, которые находятся на
боковых панелях DVD-ресивера. Закрепите DVD-ресивер на крепежных кронштейнах штатного радиоприемника.
1. Выберите положение кронштейнов, при котором будут совмещены резьбовые отверстия на кронштей-
нах и резьбовые соединения на корпусе DVD-ресивера. Закрепите кронштейны с обеих сторон DVDресивера не менее чем в двух местах. Для этого используйте либо крепежные винты (5 х 6 мм), либо
винты с потайной головкой (4 х 6 мм), в зависимости от типа резьбовых
отверстий на кронштейне.
2. Винт.
3. Крепежные кронштейны штатного радиоприемника.
4. Приборная панель или консоль автомобиля.
5. Скоба (необходимо удалить).
Примечание:
При установке DVD-ресивера по второму методу кожух и декоративная внешняя рамка не используются.
Prology DVS-1125 © Saturn Marketing, Ltd. 9
Съемная передняя панель DVD-ресивера
Отсоединение передней панели
1. Нажмите на кнопку откидывания передней панели.
2. Потяните на себя правую сторону панели, затем
освободите левую сторону.
3. Храните переднюю панель в прилагающемся к проигрывателю футляре.
Установка передней панели на место
1. Вставьте сначала левую сторону панели, затем правую
сторону до щелчка.
2. Надавите на верхнюю часть панели
до щелчка и
убедитесь, что панель установлена правильно. В
противном случае некоторые кнопки будут функционировать неправильно, а на дисплее будет появляться ошибочная индикация.
Осторожно:
1. Никогда не роняйте переднюю панель DVD-ресивера.
2. Никогда не нажимайте на дисплей или кнопки при
отсоединении или установке передней панели.
3. Никогда не дотрагивайтесь до
разъемов, находящихся на
передней панели и DVD-ресивере. Это может привести к
загрязнению разъемов и плохому электрическому контакту.
4. В случае загрязнения контактов, их можно очищать сухой
и чистой тканью.
5. Не подвергайте переднюю панель сильному нагреванию
или воздействию прямых солнечных лучей.
6. Следите за тем, чтобы на переднюю панель DVD-ресивера не
попали бензин, растворители или дру-
гие летучие жидкости.
7. Никогда даже не пытайтесь разобрать переднюю панель DVD-ресивера.
Внутренняя панель
1. Индикатор статуса передней панели. Когда
панель открыта, индикатор светится красным
цветом. При снятой передней панели - индикатор мигает.
2. Слот для дисков.
3. Кнопка извлечения
диска.
4. Слот для карт памяти
SD/MMC.
5. Кнопка сброса всех настроек RESET.
Сброс настроек
Нажмите на кнопку откидывания передней панели Y. После открытия
том на кнопку RESET, как показано на рисунке. Данная операция позволяет вернуть всем настройкам
меню системы первоначальное состояние, которое было установлено на заводе-изготовителе.
панели нажмите острым предме-
Prology DVS-1125 © Saturn Marketing, Ltd. 10
Схема подключения проводов DVD-ресивера
ВНИМАНИЕ!
Неверное подключение DVD-ресивера может привести к его поломке и лишению права на гарантий-
ное обслуживание.
В данном DVD-ресивере используются усилители мощности, подключенные по мостовой схеме. При
подключении динамиков не допускается замыкание проводов на массу автомобиля или друг с другом.
Красный провод DVD-ресивера должен быть подключен к цепи
зажигания во избежание разряда ак-
кумуляторной батареи автомобиля при продолжительной стоянке.
Prology DVS-1125 © Saturn Marketing, Ltd. 11
Элементы управления и их функции
Элементы управления на передней панели
(1) Кнопка выключения питания
(2) Кнопка откидывания передней панели
(3) Ручка регулировки громкости, выбранного параметра звучания и кнопка выбора параметра звучания
(4) Кнопка выбора источника радио/диска/аудиовхода SRC
(5) Кнопка выбора режима демонстрации времени воспроизведения DISP
(6) Кнопка управления режимом повторного воспроизведения 3/RPT
(7) Кнопка управления режимом сканирующего воспроизведения 2/INT
(8) Кнопка паузы воспроизведения и перехода к первой дорожке 1/
TOP
(9) Кнопка управления режимом воспроизведения в случайном порядке 4/RDM
(10) Кнопка выбора системы цветности 5/P/N
(11) Кнопка выбора каналов воспроизведения 6/R/L (для VСD) и выбора языка звукового сопровождения
(для DVD)
(12) Кнопки выбора ячеек 1-6 памяти радиоприемника
(13) Кнопка автоматического сохранения настройки на радиостанции в памяти проигрывателя и сканиро-
вания предварительно настроенных радиостанций AMS
Кнопка выбора диапазона радиоприемника BAND
(14)
(15) Кнопка AF предназначена для включения режима выбора альтернативных частот
(16) Кнопки настройки радиоприемника и перехода к предыдущему/следующему треку
/
(17) Кнопка TA предназначена для переключения на режим отображения сообщения о дорожном движе-
нии)
(18) Кнопка отключения звука MUTE
(19) Кнопка PTY предназначена для переключения на режим отображения PTY (тип программы)
(20) Дисплей
(21) ИК-приёмник сигналов дистанционного управления
Prology DVS-1125 © Saturn Marketing, Ltd. 12
Пульт дистанционного управления
1. Кнопка включения и выключения проигрывателя
2. Кнопка выбора режима работы SRC
3. Кнопка выбора параметра звучания и входа в ме-
ню специальных настроек проигрывателя SEL
4. Кнопки регулировки громкости или выбранного
параметра звучания VOL-, VOL+
5. Кнопки настройки радиоприемника и перехода к
предыдущему/следующему треку
6. Кнопка отключения звука MUTE
7. Кнопка выбора режима демонстрации времени
воспроизведения DISP
8. Кнопка паузы/воспроизведения
9. Кнопка остановки воспроизведения
10. Кнопки управления перемещением курсора
11. Кнопка подтверждения выбора ENTER
12. Кнопка вывода на экран контекстного меню OSD
13. Кнопка вызова меню настроек проигрывателя
SETUP
14. Цифровая клавиатура
15. Кнопка программирования порядка воспроизведе-
ния PROG
16. Кнопка выбора Заглавия TITLE
17. Кнопка увеличения изображения ZOOM
18. Кнопка выбора языка субтитров
19. Кнопка управления режимом повторного воспро-
изведения REPEAT
20. Кнопка повторного воспроизведения произвольного участка записи A-B
21. Кнопка перехода к произвольному месту записи GOTO
22. Кнопка вызова экранного меню и управления режимом PBC MENU/PBC
23. Кнопка выбора языка звукового сопровождения AUDIO
24. Кнопка выбора камеры съемки ANGLE
25. Кнопка выбора системы цветности проигрывателя и выбора
/
SUB.T
диапазона радиоприемника BAND/P/N
Использование пульта дистанционного управления
• При использовании пульта дистанционного управления направляйте его на
встроенный ИК-приемник сигналов ДУ.
• Дальность действия пульта дистанционного управления составляет 4-5 метров.
• Отклонение по горизонтали от прямого направления на ИК-приемник не
должно превышать 30°.
Установка батареек в пульт дистанционного управления
1. Извлеките батарейный модуль, расположенный в нижнем торце пульта
танционного управления, нажав на выступ и потянув, как показано на рисунке.
2. Установите новую батарейку, правильно расположив контакты "+" и "–". За-
тем вставьте батарейный модуль в пульт до щелчка. Подходящий тип литиевых батареек - CR2025.
3. Использование пульта дистанционного управления: пульт ДУ должен быть
не дальше 3-5 м от сенсора сигналов дистанционного управления
видимости.
Осторожно:
• Никогда не используйте металлический пинцет или другой подобный инст-
румент для того, чтобы держать батарейку. Это может привести к короткому
замыканию.
• Никогда не разбирайте батарейки, не подвергайте их сильному нагреванию и
не кладите их в воду, так как это может привести к их взрыву.
• Когда заряд батареек израсходован, они должны быть утилизированы в
соответствии с местными законами.
дис-
в прямой
Prology DVS-1125 © Saturn Marketing, Ltd. 13
Общие операции
Включение и выключение DVD-ресивера
Для включения/выключения DVD-ресивера нажмите на кнопку
Выбор источника звучания
Последовательно нажимайте кнопку SRC для выбора одного из источников аудиопрограмм в следующем
порядке.
TUNER (радиоприемник) Æ DISC* (проигрыватель дисков) Æ USB** (карта памяти USB) Æ SD/MMS**
(карта памяти SD/MMS) Æ AUX (линейный стереовход) Æ …
* При условии, что в проигрыватель загружен диск.
условии, что в USB, SD/MMS-разъём проигрывателя вставлена соответствующая карта памяти.
** При
Регулировка громкости
Для увеличения громкости вращайте регулятор параметров (3) по часовой стрелке. Для уменьшения громкости вращайте регулятор параметров (3) против часовой стрелки.
Настройка звучания
Для выбора желаемого режима настройки звучания
кратковременно нажимайте на регулятор параметров (3).
Режимы выбираются в следующем порядке:
BASS (низкие
частоты) Æ TREBLE (высокие частоты) Æ
BALANCE (баланс левого – правого каналов) Æ FADER (баланс
переднего – заднего каналов) Æ ...
Настройка желаемого звучания осуществляется вращением
регулятора параметров.
Вывод текущего времени на дисплей проигрывателя и установка времени
Во время воспроизведения в режимах DVD и AUX нажимайте кнопку DISP пульта ДУ для отображения
текущего времени и включенных
функций:
на пульте ДУ на передней панели.
Для установки текущего времени на дисплее проигрывателя нажмите и удерживайте кнопку DISP на передней панели. Значение минут начнет мигать. Вращайте регулятор параметров (3) по часовой стрелке
для увеличения значения или против часовой стрелки – для уменьшения значения минут. Для перехода
к установке значения часов нажмите на кнопку регулятора параметров (3). Для выхода
из режима настройки текущего времени коротко нажмите на кнопку DISP, либо не выполняйте никаких действий по
настройке часов в течение 5 с.
Prology DVS-1125 © Saturn Marketing, Ltd. 14
Управление радиоприемником
При необходимости переключения DVD-ресивера в режим работы радиоприемника последовательно нажимайте кнопку SRC, пока на дисплее не появится меню RADIO:
Выбор диапазона радиоприемника
Для переключения диапазонов радиоприемника нажимайте кнопку BAND. Диапазоны будут переклю-
чаться циклически в следующем порядке: FM1 Æ FM2 Æ FM3 Æ FM Æ
Примечание.
Диапазон FM без цифрового индекса соответствует диапазону УКВ.
Автоматическая настройка на радиостанцию
Нажмите в течение 1 с кнопку
частоты настройки.
Нажмите в течение 1 с кнопку
частоты настройки.
Ручная настройка на радиостанцию
Для увеличения частоты настройки на один шаг (0,05 МГц) кратковременно нажмите кнопку
уменьшения частоты настройки на один шаг кратковременно нажмите кнопку .
Ручное сохранение настройки на радиостанцию в памяти DVD-ресивера
Нажмите кнопку желаемой ячейки памяти приемника (1 – 6) и удержите ее в нажатом положении не менее чем на 2 секунды. В память данной кнопки будет запрограммирована радиостанция, на которую настроен радиоприемник.
Прослушивание радиостанции, настройка на которую сохранена в памяти DVD-ресивера
Нажмите
Номер нажатой кнопки появится на дисплее DVD-ресивера.
Автоматическая настройка на радиостанции с сохранением в памяти DVD-ресивера
Нажатие кнопки AM S более чем на 2 секунды приведет к включению функции автоматической настройки
на радиостанции в выбранном диапазоне и сохранению в памяти DVDнаиболее мощным сигналом.
Сканирование предварительно настроенных радиостанций
Для сканирования предварительно настроенных радиостанций кратковременно нажмите кнопку AMS. Во
время сканирования радиоприемник будет последовательно на пять секунд настраиваться на каждую
радиостанцию, хранящуюся в памяти DVD-ресивера. Порядковый номер каждой радиостанции в памяти
DVD-ресивера будет мигать на дисплее. Для остановки
нажмите любую из цифровых кнопок 1 - 6.
Стереофонический и монофонический режимы работы радиоприемника
Радиоприемник автоматически обнаруживает стереорежим радиостанции, если ее сигнал достаточно
силен. На дисплее в этом случае загорается индикатор стереоприема. Если принимаемый сигнал слаб,
приемник автоматически переходит в монофонический режим, индикатор стереоприема исчезает.
для автоматического поиска радиостанции в направлении увеличения
для автоматического поиска радиостанции в направлении уменьшения
. Для
на кнопку ячейки памяти (1 – 6), в которой хранится настройка на желаемую радиостанцию.
ресивера шести радиостанций с
сканирования нажмите еще раз кнопку AMS или
Prology DVS-1125 © Saturn Marketing, Ltd. 15
Использование системы RDS (Radio Data System)
Некоторые радиовещательные станции диапазона FM сопровождают передачу своих программ дополнительной информацией. Декодируя эти данные, ресивер предоставляет пользователю удобные функции по использованию этой информации.
В системе RDS используются следующие данные: PI, PS, AF, TP, TA, EON, PTY и CT.
PI (Program Identification Code): Код идентификации программы.
PS (Program Service Name): Название радиовещательной станции в виде букв и цифр.
AF (Alternative Frequencies): Альтернативные частоты. Список частот передатчиков, передающих одну
и ту же программу, т.е. имеющих один и тот же PI.
TP (Traffic Program Identification): Идентификационные данные радиовещательной станции, передаю-
щей информацию о дорожном движении.
TA (Traffic Announcement Identification): Идентификация сообщения о дорожном движении. Идентифика-
ционные данные, показывающие, передается или не передается информация о дорожном движении.
EON (Enhanced Other Networks Information): Передача информации по категориям PI, AF, TP, TA и т.д. в
PTY (Program Type Code): Код типа программы. Отражает содержание программы, например, новости,
CT (Clock Time): Информация о текущем времени, благодаря которой ресивер может автоматически
Режим AF
Для изменения состояния режима AF нажмите кнопку AF. Когда режим включен, на дисплее начинает
мигать индикатор
приемник будет автоматически переключаться на альтернативные частоты, пока не обнаружит наиболее
мощную станцию с тем же кодом PI.
Примечание. При включенном режиме AF автоматический и ручной поиск радиостанций производится
только по радиостанциям, передающим сигналы RDS.
Режим REG
Нажимайте на кнопку PTY на время более 2 с
режима REG. При включенном режиме REG ("REG ON") переключение на альтернативные частоты будет происходить для программ только в пределах региона. При выключенном режиме ("REG OFF") переключение на альтернативные частоты будет происходить и за пределами одного региона.
Прослушивание сообщений о дорожном движении
Режим TA
Для изменения состояния режима TA нажмите на
на дисплее выводится знак "TA".
Когда включен режим ТА и передается сообщение о дорожном движении:
• Если проигрыватель находится в режиме воспроизведения компакт-диска, он временно переключит-
ся в режим радиоприемника.
• Проигрыватель временно переключится на радиостанцию в другой сети вещания (EON), если
ма EON обнаружит передачу сообщений о дорожном движении по другой программе.
Во время передачи сообщения о дорожном движении устанавливается уровень громкости TA, заданный
селектором параметров в режиме специальных настроек. По окончании сообщения DVD-ресивер вернется в исходное состояние и на исходный уровень громкости.
отличных от сети текущего приема.
сетях,
легкая музыка, спорт и т.д.
устанавливать и подстраивать собственные часы.
"AF". Когда данный режим включен и сигнал принимаемой радиостанции слаб, радио-
для включения/выключения индикации текущего состояния
кнопку TA на время более 1 с. Если режим включен, то
систе-
Prology DVS-1125 © Saturn Marketing, Ltd. 16
Настройка на радиостанции по идентификатору TP
Если режим TA включен, нажмите и удерживайте кнопки
идентификатор TP (при настройке на такие радиостанции, кнопка “TP” высвечивается в нижней части
экранного меню).
Примечание. При включенном режиме TA автоматический и ручной поиск радиостанций производится
только по радиостанциям, которые передают идентификатор TP.
Использование кода PTY для выбора программ
Включение режима PTY
Для входа в режим поиска программ по коду типа программы PTY
дет выведен последний вызывавшийся тип из группы музыкальных программ. Для перехода в режим поиска по группе информационных программ повторно нажмите кнопку PTY.
Выбор типа программы в группе
В течение 2 с после входа в режим поиска по коду PTY нажимайте кнопки предварительной настройки
для выбора необходимого типа программы из следующего списка:
(1 – 6)
В группе музыкальных программ
1 – POP M, ROCK M – поп-музыка и рок-музыка
2 – EASY M, LIGHT M – эстрадная и легкая музыка
3 – CLASSICS, OTHER M – классическая музыка, другая музыка
4 – JAZZ M, COUNTRY – джаз и кантри
5 – NATION M, OLDIES M – национальная музыка и старые мелодии
6 – FOLK M – народная музыка
В группе информационных программ
1 – NEWS, AFFAIRS, INFO – новости и информация
2 – SPORT, EDUCATE, DRAMA – спорт, образование, драма
3 – CULTURE, SCIENCE, VARIED – культура, наука, программы без определенного типа
4 – WEATHER, FINANCE, CHILDREN – погода, финансы, детские программы
5 – SOCIAL, RELIGION, PHONE IN – социальные, религиозные программы, программы с участием слу-
шателей
6 – TRAVEL, LEISURE, DOCUMENT – путешествия, досуг, документальные программы
Через 2 с после выбора типа программы включится автоматический поиск программы выбранного типа.
Если радиостанции с искомым PTY не обнаружено за
ведет на дисплей мигающую надпись "NO PTY" и вернется в обычный режим.
/ для поиска радиостанции, содержащей
нажмите кнопку PTY. На дисплей бу-
один полный цикл настройки, радиоприемник вы-
Prology DVS-1125 © Saturn Marketing, Ltd. 17
Режим специальных настроек проигрывателя
Для входа в меню специальных настроек нажмите на регулятор параметров (3) и удерживайте его нажатым в течение примерно 2 с, пока на дисплее не появится меню SETTING. Последующими нажатиями на
регулятор выбираются функции специальных настроек проигрывателя в следующей последовательности.
EQ MODE → LOUD → BEEP → CAMERA → 12 /24 MODE → TA MODE → RETUNE → PARKING → MIRROR IMAGE → TA-VOL →
Выбор настроек из предложенного списка осуществляется вращением ручки регулятора, непосредственное изменение – нажатием на регулятор (3). Выход из режима специальных настроек происходит автоматически, если в течение 5 с не выполняются никакие действия по изменению настроек.
1. EQ MODE
Данная функция позволяет выбрать наиболее приятную для вашего слуха настройку
вательно выбираются следующие настройки:
EQ OFF (эквалайзер отключен)
Внимание! Выбор любой предустановленной настройки звучания, отличной от EQ OFF, лишает
возможности ручной регулировки тембра.
2. LOUD
При прослушивании с низким уровнем громкости используйте функцию тонкомпенсации для увеличения
уровня низких частот. Для включения/выключения данной функции выбирайте соответственно опции on/off.
3. BEEP
Данная функция управляет звуковыми сигналами, сопровождающими все нажатия на кнопки. "ON" - звуковые сигналы
4. CAMERA
Данная функция управляет включением камеры заднего обзора. Когда камера включена (при значении
“ON”), для возврата в режим настроек нажмите и удерживайте регулятор параметров (3) более 2 с, и
выбирайте значение “OFF” для выключения камеры. Во время работы камеры кнопка SRC не работает.
5. 12/24 MODE – выбирается представление показаний часов
6. TA MODE
Опции TA SEEK и TA ALARM определяют поведение радиоприемника при включенном режиме TA, если
отсутствует передача информации TP радиостанцией, на которую в данный момент настроен радиоприемник.
Режим TA SEEK
цию TP (Traffic Program – программы с информацией о дорожном движении) в течение нескольких секунд, радиоприемник перенастраивается на следующую станцию, которая не имеет тот же PI (Program
Identification – код идентификации программы), что и предыдущая радиостанция, но передает информацию TP.
Если информация TP исчезает и не передается текущей
вала перенастройки, установленного функцией RETUNE (см. ниже), радиоприемник перенастраивается
на следующую радиостанцию, имеющую тот же PI. Если радиостанция с тем же PI не найдена в течение
одного цикла поиска, радиоприемник перенастраивается на следующую радиостанцию, передающую
информацию ТР.
Режим ТА ALARM
ка не работает.
Вместо этого, если радиоприемник настраивается на радиостанцию, которая не передает информацию
TP в течение нескольких секунд, на дисплее на некоторое время появится мигающая надпись "NO
TP/TA". Затем это сообщение будет регулярно повторяться на дисплее.
7. RETUNE
Выбирается длительность интервала перенастройки при включенном режиме
устанавливает длительность интервала перенастройки 180 секунд, опция RETUNE S (short) устанавливает длительность интервала перенастройки 45 секунд.
включены (фабричная установка), "OFF" - звуковые сигналы выключены.
. Если радиоприемник настраивается на радиостанцию, которая не передает информа-
VOL-MODE → A-VOL → SUBWOOFER → SUBW-VOL → BUTTON COLOR→ …
звучания. Последо-
Æ
ROCK (рок-музыка) Æ POP (поп-музыка) Æ
Æ
CLASSIC (классическая музыка) Æ…
в 12-часовом или 24-часовом формате.
настроенной радиостанцией в течение интер-
. Когда выбран данный режим, функция автоматической перенастройки радиоприемни-
TA SEEK. RETUNE L (long)
Prology DVS-1125 © Saturn Marketing, Ltd. 18
8. PARKING
Данная функция управляет режимом аккуратной езды. Если режим включен (“ON”), то просмотр видеодисков во время движения автомобиля будет невозможен до тех пор, пока не будет поднят рычаг стояночного тормоза. При этом на чёрном экране появляется предупреждающая надпись: “DO NOT WATCH
VIDEO WHILE DRIVING”.
9. MIRROR
С помощью данной функции можно получать зеркально-отражённое изображение с
камеры заднего об-
зора. Для включения данной функции выбирайте значение “ON”.
10. TA VOL
Вращением ручки выберите уровень громкости, на котором будет транслироваться информация о дорожном движении при включенном режиме ТА.
11. VOL - MODE
Данная функция позволяет задать уровень громкости, который будет устанавливаться при включении
DVD-ресивера.
VOL LAST.
В этом случае при включении DVD-ресивера будет автоматически установлен уровень гром-
кости, который был при последнем выключении питания.
VOL ADJUST.
После выбора данной опции нажмите на регулятор параметров, Вы попадёте в режим
A-VOL, затем вращением регулятора параметров выберите желаемый уровень громкости, который будет
автоматически устанавливаться при каждом включении DVD-ресивера.
12. A-VOL (данная функция доступна только при выборе опции VOL ADJUST)
Выбирается желаемый уровень громкости, который будет автоматически устанавливаться при каждом
включении DVD-ресивера.
13. SUBWOOFER
Выбирается частота среза: 80 Гц, 100 Гц, 120 Гц.
14. SUB-VOL
Выбирается уровень громкости сабвуфера.
15. BUTTON COLOR
Данная функция позволяет выбрать цвет подстветки кнопок “RED” или ”GREEN” (красный, зелёный)
Prology DVS-1125 © Saturn Marketing, Ltd. 19
Основные операции управления воспроизведением дисков
Загрузка компакт-дисков
Нажмите на кнопку
рабочей стороной вниз. Через непродолжительное время после загрузки компакт-диска автоматически
начнется его воспроизведение.
Извлечение компакт-дисков
Для извлечения компакт-диска из DVD-ресивера нажмите кнопку
Включение режима воспроизведения
При загрузке диска на экране монитора в левом
диска. Некоторые диски могут автоматически включаться в режим воспроизведения с первой Части (дорожки). Некоторые диски автоматически переходят в меню Названий.
Если на экран монитора выводится меню Названий DVD, то для начала воспроизведения с первой Части
нажмите кнопку
званий диска используйте кнопки перемещения курсора и кнопку ENTER.
При воспроизведении двухстороннего DVD-диска, вставляйте его первой рабочей стороной вниз. По
окончании воспроизведения первой стороны извлеките диск, переверните его и опять загрузите в проигрыватель для воспроизведения второй
зом на разных дисках.
Временная остановка воспроизведения
Во время воспроизведения диска нажмите кнопку
теля для временной остановки воспроизведения. Для продолжения воспроизведения повторно нажмите
данную кнопку.
Остановка воспроизведения диска
Во время воспроизведения диска нажмите один раз кнопку на пульте ДУ для предварительной остановки воспроизведения. Затем нажимайте кнопку
теля для продолжения воспроизведения с места остановки.
Во время воспроизведения диска нажмите два раза кнопку на пульте ДУ для полной остановки вос-
произведения. После этого нажимайте кнопку
ка.
Ускоренное воспроизведение в прямом и обратном направлении
Последовательно нажимайте и удерживайте нажатой в течение 2 с кнопку
передней панели для ускоренного воспроизведения в прямом (обратном) направлении на одной из следующих скоростей: 2x, 4x, 8x, 20x.
Переход к следующей или предыдущей части (треку)
Нажимайте кнопку
следующей части (треку).
Нажимайте кнопку
предыдущей части (треку).
Примечание. Если при воспроизведении дисков VCD функция PBC включена, переход к предыдущей
части (треку) может не работать.
, чтобы откинуть переднюю панель. Вставьте компакт-диск в слот дископриемника
Y на внутренней панели
верхнем углу появится надпись "ЗАГРУЗКА", затем тип
на пульте ДУ или на передней панели проигрывателя. Для навигации по меню На-
стороны. Первая и вторая стороны помечаются различным обра-
.
на пульте ДУ или на передней панели проигрыва-
на пульте ДУ или на передней панели проигрыва-
для включения режима воспроизведения с начала дис-
/ на пульте ДУ или на
на пульте ДУ или на передней панели во время воспроизведения для перехода к
на пульте ДУ или на передней панели во время воспроизведения для перехода к
Prology DVS-1125 © Saturn Marketing, Ltd. 20
Детальное описание функций проигрывателя дисков
Меню управления воспроизведением
Во время воспроизведения дисков, содержащих файлы MP3, WMA, AVI, MPG, JPG, на дисплей выводится меню управления воспроизведением:
1. Используйте кнопки перемещения курсора N/O для выбора необходимой категории файлов:
Аудиофайлы
Файлы изображений
Файлы видеозаписей
Нажимайте кнопку ENTER на пульте ДУ для подтверждения выбора.
2. Используйте кнопки перемещения курсора N/O для выбора окна со списком папок. Затем выберите
папку при помощи кнопок управления курсором [/Z. Нажимайте кнопку ENTER для подтверждения выбора.
3. Используйте кнопки перемещения курсора N/O для выбора окна
ки. Затем выберите файл при помощи кнопок управления курсором [/Z. Нажимайте кнопку ENTER для
подтверждения выбора.
Примечания:
1. Во время выбора файлов изображений в окне списка папок выводится уменьшенное изображение текущего файла.
2. В режиме вывода изображений нажимайте кнопку
3. В режиме вывода изображений нажимайте кнопку PROG для выбора различных эффектов при выводе
очередного изображения.
4. В режиме воспроизведения аудиофайлов нажатие кнопку приводит к выводу на экран заставки. Для
возврата в меню управления воспроизведением после этого нажмите кнопку
Меню диска
Во время воспроизведения диска нажимайте кнопку TITLE на пульте ДУ для перехода в меню Назва-
ний. Используя кнопки перемещения курсора, выбирайте нужное Название, затем нажмите кнопку ENTER.
Во время воспроизведения диска нажимайте кнопку MENU на пульте ДУ для перехода в меню диска. Исполь-
зуя кнопки перемещения курсора, выбирайте нужную опцию, затем
Нажимайте кнопку MENU/PBC на пульте ДУ для включения и выключения функции PBC. Данная
функция обычно реализуется на дисках VCD 2.0.
1. Если функция PBC включена, то после загрузки диска на экран монитора автоматически будет выведено меню диска. Некоторые диски позволяют переход к меню диска, если во время воспроизведения
будет нажата кнопка . Для перехода
ДУ или кнопки
2. Если функция PBC выключена, то меню диска будет недоступно. Для выбора необходимой части диска во время воспроизведения при помощи цифровых кнопок на пульте ДУ наберите номер требуемой
части (трека).
/ .
к необходимой части (треку) используйте цифровые кнопки пульта
для включения режима слайд-шоу.
со списком файлов выбранной пап-
.
нажмите кнопку ENTER.
Prology DVS-1125 © Saturn Marketing, Ltd. 21
Повторное воспроизведение
Во время воспроизведения нажимайте последовательно кнопку REPEAT на пульте ДУ или кнопку
RPT на передней панели для выбора одного из следующих режимов повторного воспроизведения:
"ЧАСТЬ" (повтор Части), "ЗАГЛАВИЕ" (повтор Названия), "ВЫКЛ." (повторное воспроизведение отключено).
Во время воспроизведения нажимайте последовательно кнопку REPEAT или RPT для выбора одного из следующих режимов повторного воспроизведения: "ПОВ. 1" (повтор Части или трека),
"ПОВ. ВСЕГО" (повтор диска), "ВЫКЛ." (повторное воспроизведение отключено).
Во время воспроизведения нажимайте последовательно кнопку REPEAT на пульте ДУ или кнопку
RPT на передней панели для выбора одного из следующих режимов повторного воспроизведения: "ПОВ.
1" (повтор трека), "REP DIR" (повтор альбома), "ПОВ. ВСЕГО" (повтор диска), "ВЫКЛ." (повторное воспроизведение отключено).
Повторное воспроизведение фрагмента записи A-B
Во время воспроизведения нажмите кнопку A-B на пульте
вторно нажмите кнопку A-B для выбора окончания фрагмента. Нажмите кнопку A-B третий раз для отключения режима повторного воспроизведения фрагмента записи.
Сканирующее воспроизведение
ДУ для выбора начала фрагмента. Затем по-
воспроизведения первых 10 секунд каждого трека. Нажмите кнопку второй раз, чтобы отметить этот режим.
Воспроизведение в случайном порядке
чить режим воспроизведения в случайном порядке. Нажмите кнопку второй раз, чтобы отметить этот режим.
Увеличение/уменьшение изображения
выбора одного из следующих режимов увеличения: x2, x3, x4, x1/2, x1/3, x1/4, ВЫКЛ. (режим увеличения
выключен). В режиме увеличенного изображения используйте кнопки перемещения курсора для задания
видимой области кадра.
Переход к произвольному месту записи на диске
Во время воспроизведения нажимайте кнопку GOTO на пульте ДУ. Затем
ния курсором N/O выберите необходимую позицию номера Части (трека) или времени воспроизведения
текущей Части (трека). Затем при помощи цифровых клавиш введите необходимый номер Части (трека)
или время от начала текущей Части (трека). Нажмите на кнопку ENTER для подтверждения выбора.

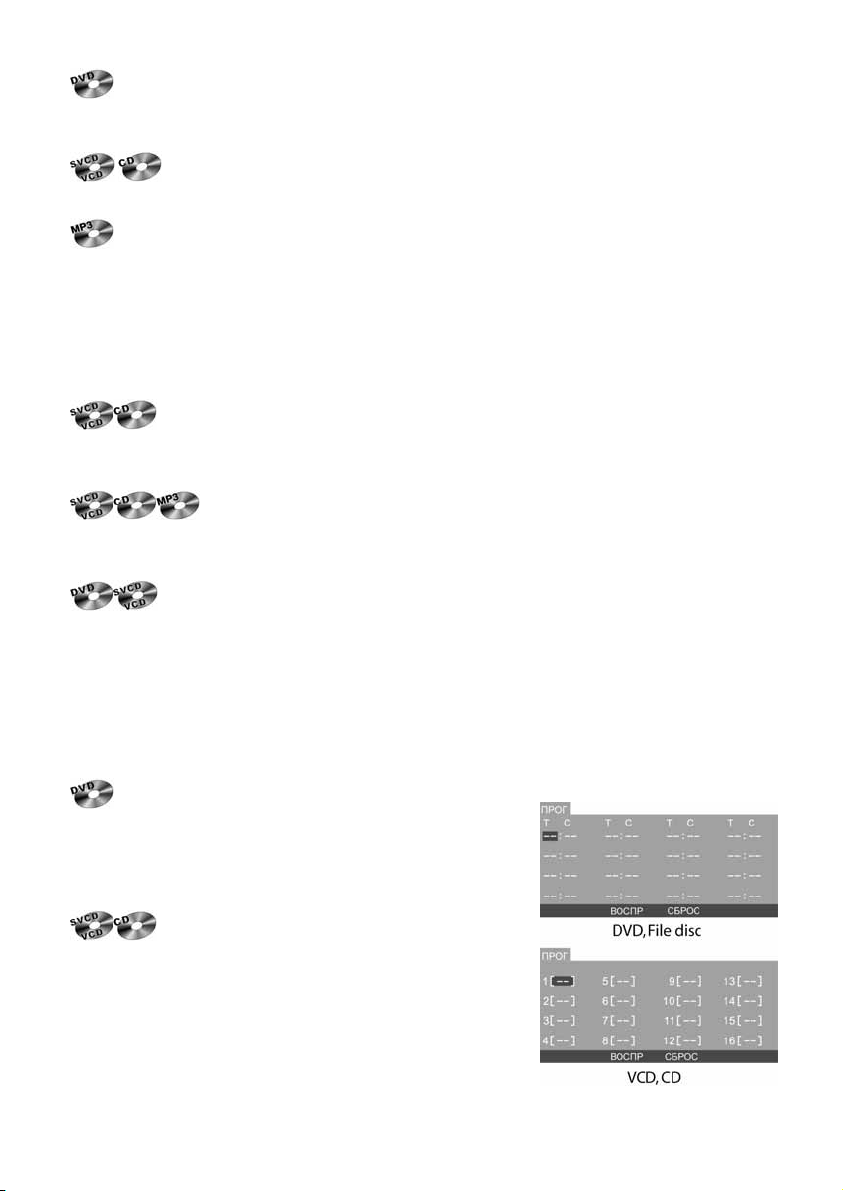

Программирование последовательности воспроизведения
пульте ДУ. Затем при помощи кнопок управления курсором
выберите необходимую позицию в последовательности
воспроизведения – –:– –. В каждой позиции первые две цифры
означают номер Заглавия (альбома), вторые две цифры - номер
Части (трека). Введите необходимые значения при помощи
цифровых кнопок.
на пульте ДУ. Затем при помощи кнопок управления курсором
выберите необходимую позицию в последовательности
воспроизведения. Введите необходимый номер трека при помощи
цифровых кнопок.
Для начала воспроизведения по программе нажмите кнопку
выберите опцию "ВОСПР" в экранном меню и нажмите кнопку
ENTER.
Для того, чтобы удалить все записи в программе воспроизведения,
выберите опцию "СБРОС" и нажмите кнопку ENTER.
Для того, чтобы выйти из режима воспроизведения по программе, нажмите кнопку PROG еще раз.
Prology DVS-1125 © Saturn Marketing, Ltd. 22
Во время воспроизведения нажмите кнопку INT на передней панели, чтобы включить режим
Во время воспроизведения нажмите кнопку RDM на передней панели, чтобы вклю-
Во время воспроизведения нажимайте последовательно кнопку ZOOM на пульте ДУ для
при помощи кнопок управле-
Во время воспроизведения нажимайте кнопку PROG на
Во время воспроизведения нажимайте кнопку PROG
или
Выбор языка звукового сопровождения
Во время воспроизведения диска последовательно нажимайте кнопку AUDIO на пульте ДУ для
выбора одного из записанных на диске языков звукового сопровождения.
На некоторых дисках стереодорожки используются для записи звукового сопровождения на двух
языках. Во время воспроизведения диска последовательно нажимайте кнопку AUDIO на пульте ДУ или
кнопку L/R на передней панели для выбора одной из стереодорожек или стереорежима: "МОНО ЛЕВЫЙ"
(левый канал), "МОНО ПРАВЫЙ" (правый канал), "СТЕРЕО" (стереорежим).
Выбор камеры (угла) просмотра (ANGLE)
Во время воспроизведения диска нажимайте кнопку ANGLE для выбора угла просмотра (камеры),
если на диске имеются сцены, записанные более чем одной камерой.
Выбор языка субтитров
Во время воспроизведения диска последовательно нажимайте кнопку SUB.T на пульте ДУ для
выбора одного из записанных на диске языков субтитров или для отключения субтитров.
Изменение телевизионной системы
Вы можете выбрать на проигрывателе телевизионную систему, которая соответствует системе вашего
телевизора/монитора. Для этого нажимайте последовательно кнопку BAND/P/N на пульте ДУ или 5/P/N
на передней панели во время воспроизведения DVD или Video CD.
Выбирайте "AUTO" для мультисистемного телевизора/монитора. В этом случае видеопрограмма будет
воспроизводиться в той системе, в которой она записана на диске.
Выбирайте "NTSC" для телевизора/монитора системы NTSC. Если диск записан в системе PAL, то про-
игрыватель во время воспроизведения будет перекодировать видеосигнал в систему NTSC.
Выбирайте "PAL" для телевизора/монитора системы PAL. Если диск записан в системе NTSC, то проиг-
рыватель во время воспроизведения будет перекодировать видеосигнал в систему PAL.
Выбирайте "PAL 60" для телевизора/монитора системы PAL, который поддерживает частоту кадров 60
Гц. Если диск записан в системе NTSC, то проигрыватель во время воспроизведения будет перекодировать видеосигнал в систему PAL, оставляя частоту
кадров 60 Гц без изменений.
Prology DVS-1125 © Saturn Marketing, Ltd. 23
Использование карт памяти USB/SD/MMS
1. Подключение/извлечение USB-карты
Вставьте карту памяти в USB-разъем. DVD-ресивер автоматически переключится на карту памяти.
Для извлечения карты памяти сначала выберите любой другой
режим с помощью кнопки SRC, затем просто потяните ее на себя.
2. Подключение/извлечение SD/MMC-карты
Откиньте переднюю панель, вставьте карту в слот как показано на
рисунке до щелчка
DVD-ресивер автоматически переключится на карту памяти.
Для извлечения карты памяти сначала выберите любой другой
режим с помощью кнопки SRC, затем нажмите на выступающий
край карты до щелчка и выньте из слота.
Примечания:
• Поддерживаются карты “2 в 1” (SD/MMC)
• Файловая система fat 12 / fat 32
• Название файла: 32 символа, название директории: 32
символа
tag: 32 символа
• Информация ID3 TAG (
песня/исполнитель/альбом: 32 символа
• Не поддерживается чтение мультикарт
• USB 1.1/ USB 2.0 (Скорость USB 2.0 не поддерживается,
только чтение со скоростью USB 1.1)
.
версия 2.0):
Prology DVS-1125 © Saturn Marketing, Ltd. 24
Основные операции по изменению настроек проигрывателя
Для вывода на экран монитора меню настройки нажмите кнопку SETUP на пульте ДУ в режиме воспроизведения или остановки.
1. Когда указатель находится в верхней части меню, используйте кнопки N/O для перемещения по раз-
личным страницам меню.
2. Нажмите кнопку Z для перехода в список опций выбранной страницы. Затем используйте кнопки
для выбора необходимой опции.
3. Нажмите кнопку O для перехода в список значений выбранной опции. Затем используйте кнопки [/Z
для выбора необходимого значения. Подтвердите выбор нового значения кнопкой ENTER.
4. Для возврата в список опций или в режим выбора страниц нажимайте кнопку N.
5. Для выхода из меню настроек
проигрывателя нажимайте кнопку SETUP.
[/Z
Меню системных настроек
ТВ СИСТЕМА
Вы можете выбрать на проигрывателе телевизионную систему, которая соответствует системе вашего
телевизора/монитора.
Выбирайте "АВТО" для мультисистемного телевизора/монитора. В этом случае видеопрограмма будет
воспроизводиться в той системе, в которой она записана на диске.
Выбирайте "NTSC" для телевизора/монитора системы NTSC. Если диск записан в системе PAL, то про-
игрыватель во время
Выбирайте "PAL" для телевизора/монитора системы PAL. Если диск записан в системе NTSC, то проиг-
рыватель во время воспроизведения будет перекодировать видеосигнал в систему PAL.
Выбирайте "PAL 60" для телевизора/монитора системы PAL, который поддерживает частоту кадров 60
Гц. Если диск записан в системе NTSC, то проигрыватель во время воспроизведения будет перекодиро
вать видеосигнал в систему PAL, оставляя частоту кадров 60 Гц без изменений.
ЗАСТАВКА
Хранитель экрана. Если данная функция включена, изображение хранителя экрана будет появляться
каждый раз, когда на проигрывателе останавливается воспроизведение или воспроизводимое изображение останавливается на несколько минут:
ВКЛ: Данная функция включена.,
ВЫКЛ: Данная функция выключена.
ВИДЕО
воспроизведения будет перекодировать видеосигнал в систему NTSC.
(Данная настройка не используется)
-
Prology DVS-1125 © Saturn Marketing, Ltd. 25
ФОРМАТ ЭКРАНА
Существует два типа мониторов: обычные мониторы, имеющие формат изображения (соотношение ширины и высоты изображения на экране) 4:3, и широкоэкранные мониторы, имеющие формат изображения 16:9.
Установите тот формат изображения, который соответствует формату изображения используемого монитора.
16:9: Выбирайте данный формат, если для просмотра используется широкоэкранный монитор или телевизор.
4:3 LB: Выбирайте данный
формат, если для просмотра используется обычный монитор. Если воспро-
изводится диск DVD с широкоэкранной записью формата 16:9, изображение будет иметь черные полосы в верхней и нижней части экрана.
4:3 PS: Выбирайте данный формат, если для просмотра используется обычный монитор. Если воспроизводится диск DVD с широкоэкранной записью формата 16:9, изображение будет обрезано с правой
левой стороны.
ПАРОЛЬ
После выбора данной опции проигрыватель сначала предложит ввести старый пароль (приглашение
"ПАРОЛЬ"). Для ввода пароля используйте цифровые клавиши. Завершите ввод пароля кнопкой ENTER.
На заводе-изготовителе устанавливается пароль "0000".
Когда в поле значения пароля выводится символ открытого замка, вы можете ввести любой собствен-
ный пароль.
ДОСТУП
Данный раздел меню настройки позволяет пользователю ограничивать доступ к воспроизведению кинофильмов на данном проигрывателе: от уровня 1 (ребенок) до "Открыть" (без ограничений).
Чем меньше значение, тем более строгие ограничения для просматриваемого материала:
1 Kid safe
2 G
3 PG
4 PG13
5 PG-R
6 R
7 NC-17
8 ADULT
Для того, чтобы иметь возможность изменить значение уровня доступа, в опции "ПАРОЛЬ" должен индицироваться
символ открытого замка. Для этого в опции "ПАРОЛЬ" следует ввести верный пароль и
нажать кнопку ENTER.
ОРИГ. НАСТР.
Данная опция позволяет сбросить все настройки меню в состояние, которое было установлено при изготовлении проигрывателя.
и
Prology DVS-1125 © Saturn Marketing, Ltd. 26
Меню языковых настроек
Опция ЯЗЫК позволяет пользователю выбрать предпочтительный язык системы экранных меню проигрывателя.
Опция ЯЗЫК АУДИО
дения.
Раздел ЯЗЫК СУБТИТРОВ
выключить субтитры.
Опция ЯЗЫК МЕНЮ
Опция DIVX [R] VOD
позволяет пользователю выбрать предпочтительный язык звукового сопровож-
позволяет пользователю выбрать предпочтительный язык субтитров или
позволяет пользователю выбрать предпочтительный язык для меню диска DVD.
– не используется.
Меню аудионастроек
АУДИОВЫХОД
КЛЮЧ
Данная функция позволяет скорректировать высоту тона канала звукового сопровождения.
Prology DVS-1125 © Saturn Marketing, Ltd. 27
Всегда выбирайте значение "АНАЛОГОВЫЙ".
Меню настроек изображения
Данное меню позволяет регулировать такие параметры изображения, как яркость, контрастность, оттенки (только для видеозаписей в NTSC), цветовую насыщенность и резкость:
Меню настроек аудиодекодера
КОМПРЕССИЯ
Данная функция управляет автоматическим режимом компрессии аудиосигнала на линейном выходе.
ВЫКЛ.: Режим автоматической компрессии выключен.
ВКЛ.: В этом режиме происходит автоматическое сжатие динамического диапазона, нормализация
уровня диалогов и защита от перегрузки в результате смешения каналов 5.1-канального звука при преобразовании его в стереоформат. Данный режим может потребоваться при использовании
тельного ВЧ-модулятора или чтобы не тревожить окружающих при просмотре DVD в ночное время.
ДИНАМ. ДИАП.
Данная функция используется для ручной настройки коэффициента сжатия динамического диапазона
звукового сигнала от значения OFF (сжатие выключено) до значения FULL (максимальное сжатие).
Функция доступна, если только отключена функция автоматической компрессии динамического диапазона "КОМПРЕССИЯ".
РЕЖИМ СТЕРЕО
На некоторых дисках стереодорожки используются для записи звукового сопровождения на двух языках.
Выбирайте необходимый режим воспроизведения из следующего списка: "СТЕРЕО", "МОНО ЛЕВЫЙ",
"МОНО ПРАВЫЙ", "МОНО".
дополни-
Prology DVS-1125 © Saturn Marketing, Ltd. 28
Хранение, транспортирование, ресурс, утилизация
Проигрыватель рекомендуется хранить в складских или домашних условиях по группе "Л" ГОСТ 15150 и
при необходимости транспортировать любым видом гражданского транспорта в имеющейся индивидуальной потребительской таре по группе "Ж2" ГОСТ 15150 с учетом ГОСТ Р 50905 п.4.9.5. Место хранения (транспортировки) должно быть недоступным для попадания влаги, прямого солнечного света и
должно исключать
Срок службы проигрывателя 2 года. Проигрыватель не содержит вредных материалов и безопасен при
эксплуатации и утилизации (кроме сжигания в неприспособленных условиях). Элементы питания пульта
дистанционного управления должны утилизироваться согласно местному законодательству по охране
окружающей среды.
возможность механических повреждений.
Гарантии поставщика
Проигрыватель Prology DVS-1125 соответствует утвержденному образцу.
Изготовитель гарантирует соответствие проигрывателя требованиям ГОСТ 122006-87, ГОСТ 22505-97,
ГОСТ 28002-88 и нормам электромагнитной совместимости ЭМС 10-94 и ЭМС 21-94. При соблюдении
владельцем правил эксплуатации, изложенных в настоящем Руководстве пользователя, проигрыватель
обеспечивает безопасность и электромагнитную совместимость в полном объеме требований, подлежащих обязательной сертификации в системе ГОСТ Р, не оказывает вредного воздействия
щую среду и человека и признан годным к эксплуатации.
Проигрыватель имеет гарантийный срок эксплуатации - 12 месяцев с момента покупки без учета времени пребывания в ремонте при соблюдении правил эксплуатации. Право на гарантию дается при заполнении сведений прилагаемого гарантийного талона.
Гарантийные обязательства не распространяются на перечисленные ниже принадлежности
если их замена предусмотрена конструкцией и не связана с разборкой изделия:
• на пульт дистанционного управления, элементы питания (батарейки);
• комплект проводки, монтажные приспособления, документацию, прилагаемую к изделию.
на окружаю-
изделия,
Технические допуски на возможные незначительные дефекты изображения
Панель монитора условно разделяется на две
зоны, "А" и "Б", как показано на рисунке справа.
ЖК-панель подлежит бесплатной замене в
течение гарантийного срока, если число
пикселей, постоянно светящихся одним цветом,
превышает любое число пикселей, указанное в
таблице.
Цвет пикселя Зона "А" Зона "Б"
Белый 0 0
Черный 3 6
Синий 3 6
Красный 3 6
Зеленый 3 6
Всего 3 6
Prology DVS-1125 © Saturn Marketing, Ltd. 29
Эксплуатационные ограничения и текущий ремонт
Проигрыватель предназначен для эксплуатации в автомобилях с напряжением бортовой сети 12 В. Не
следует эксплуатировать проигрыватель, имеющий повреждения корпуса или соединительного кабеля.
Ошибки, допущенные при установке и эксплуатации устройства, могут быть иногда приняты за его неисправность. Ниже приводится таблица, в которой сведены простые проверки, способные помочь Вам устранить большую часть
Данный DVD-ресивер имеет специальный фильтр, позволяющий практически исключить помехи по питанию. Однако на некоторых автомобилях (в частности, на старых моделях) могут быть слышны щелчки
или другие нежелательные помехи.
При замене предохранителей убедитесь, что новый предохранитель такого же типа и номинала. Использование других предохранителей
ся один предохранитель на 15 А, расположенный на задней стенке корпуса непосредственно под основным разъемом электрической проводки.
При отсутствии видимых причин неисправности проигрыватель следует демонтировать и обратиться в
сервисный центр. Перед тем, как перейти к проверкам, описанным в данной таблице, тщательно
верьте правильность подключения проигрывателя.
Симптом Причина Устранение
Нет питания
Воспроизведение не
начинается
Когда нажимается
функциональная
кнопка, появляется
только сообщение
"НЕПРАВИЛЬНАЯ
КНОПКА" и функция
не работает
Нет изображения
Нет звука
Звук или изображение
искажены
Нет субтитров
проблем, возникающих при использовании проигрывателя.
может вызвать выход из строя ресивера. В данной модели использует-
Перегорел предохранитель
Неправильное подключение Проверьте подключение питания
Диск не загружен в проигрыватель или
загружен неправильно
Диск загрязнен Очистите поверхность диска
Низкое напряжение аккумуляторной бата-
реи автомобиля
В проигрыватель загружен диск не того
формата, который может воспроизводить
данный проигрыватель
Воспроизводимый диск не допускает выполнения данной операции
Полностью "убрана" яркость изображения
Неправильное подключение Проверьте правильность подключения про-
Полностью "убрана" громкость звука
Неправильное подключение
Используется режим ускоренного или замедленного воспроизведения в прямом
или обратном направлении
Диск загрязнен или имеет царапины
Проигрыватель установлен в таком месте,
где возникает сильная вибрация
На воспроизводимом диске DVD не записаны субтитры
Субтитры выключены (при выборе языка
субтитров установлена настройка "Off")
Поменяйте перегоревший предохранитель
на предохранитель нужного номинала. Если
предохранитель перегорит снова, обратитесь в сервисный центр
Загрузите диск в проигрыватель правильно,
рабочей стороной вниз
Зарядите аккумуляторную батарею автомобиля. Если проигрыватель после этого все
равно не работает, проконсультируйтесь с
дилером
Загружайте в проигрыватель только те диски, которые проигрыватель может воспроизводить
Операция не может быть произведена по
отношению к воспроизводимому диску (обратитесь также к инструкции, которая прилагается к диску)
Отрегулируйте яркость на мониторе или в
меню SETUP
игрывателя
Установите нужный уровень громкости на
проигрывателе или мониторе, который подключен к проигрывателю
Проверьте правильность подключения проигрывателя
В режиме ускоренного или замедленного
воспроизведения в прямом или обратном
направлении звук отключается
Протрите рабочую поверхность диска от
пыли и грязи. Не используйте для воспроизведения поцарапанные диски
Вибрация проигрывателя может привести к
"перескакиванию" звука и искажению изображения
Субтитры не могут быть выведены на экран
Выберите тот язык, на котором вы хотите
выводить субтитры на экран монитора
про-
Prology DVS-1125 © Saturn Marketing, Ltd. 30
Симптом Причина Устранение
Субтитры не "убираются" с экрана
Невозможно изменить
язык звукового сопровождения или язык
субтитров
Невозможно переключить угол (камеру)
просмотра
Меню диска Video CD
не выводится на экран монитора
Пульт дистанционного
управления не работает
Радиоприемник не
работает
Не работает функция
автонастройки на радиостанции
Воспроизводимый диск DVD не допускает
отключение субтитров
На воспроизводимом диске DVD записано
звуковое сопровождение или субтитры
только на одном языке
Воспроизводимый диск DVD не допускает
смену языка звукового сопровождения
или субтитров
Запись на воспроизводимом диске DVD
сделана только с одной камеры или с
разных камер (углов просмотра) записаны
только некоторые сцены на диске
Воспроизводимый диск DVD не допускает
переключение углов просмотра.
Вы воспроизводите диск Video CD, не совместимый с функцией PBC (управление
воспроизведением)
Светоизлучающий элемент пульта дистанционного управления не направлен на
светоприемник сенсора дистанционного
управления
Пульт дистанционного управления и проигрыватель находятся слишком далеко
друг от друга
Между пультом дистанционного управления и сенсором дистанционного управления имеются препятствия
Израсходован заряд батарейки пульта
дистанционного управления
Батарейка пульта дистанционного управления установлены неправильно
К DVD-ресиверу не подключен кабель
антенны
Радиостанции имеют слишком слабый
сигнал
Субтитры невозможно убрать с экрана монитора
Если на диске не записаны звуковое сопровождение или субтитры на нескольких языках, вы не сможете изменить язык звукового
сопровождения или субтитров
Язык звукового сопровождения или субтитров изменить невозможно
Угол (камеру) просмотра невозможно переключить, если воспроизводимый диск или
сцена не записаны с нескольких камер
Угол просмотра (камеру) переключить невозможно
Вы не можете использовать функцию PBC
(управление воспроизведением) по отношению к дискам Video CD, не совместимым
с функцией PBC
Для осуществления управления светоизлучающий элемент пульта дистанционного
управления должен быть направлен на светоприемник сенсора дистанционного управления
Расстояние по прямой между пультом дистанционного управления и сенсором дистанционного управления не должно превышать пяти метров
Устраните препятствие
Замените батарейку
Проверьте правильность расположения
плюсового и минусового полюсов батарейки
питания. Установите батарейку правильно
Надежно подключите кабель антенны к
DVD-ресиверу
Настраивайтесь на станции вручную
Prology DVS-1125 © Saturn Marketing, Ltd. 31
Loading...
