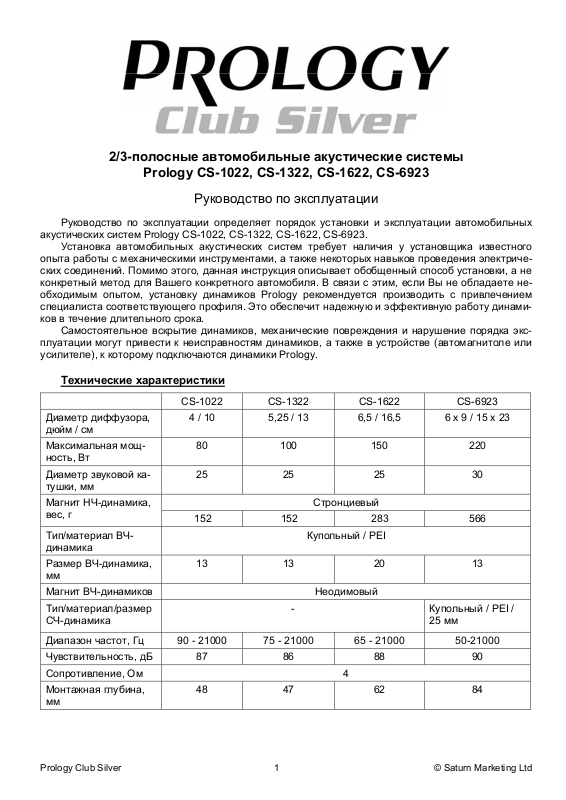

2/3-полосные автомобильные акустические системы

Prology CS-1022, CS-1322, CS-1622, CS-6923

Руководство по эксплуатации

Руководство по эксплуатации определяет порядок установки и эксплуатации автомобильных

акустических систем Prology CS-1022, CS-1322, CS-1622, CS-6923.

Установка автомобильных акустических систем требует наличия у установщика известного
опыта работы с механическими инструментами, а также некоторых навыков проведения электриче­ских соединений. Помимо этого, данная инструкция описывает обобщенный способ установки, а не
конкретный метод для Вашего конкретного автомобиля. В связи
обходимым опытом, установку динамиков Prology рекомендуется производить с привлечением
специалиста соответствующего профиля. Это обеспечит надежную и эффективную работу динами­ков в течение длительного срока.

Самостоятельное вскрытие динамиков, механические повреждения и нарушение порядка экс­плуатации могут привести к неисправностям динамиков, а также в устройстве (автомагнитоле
усилителе), к которому подключаются динамики Prology.

Технические характеристики

с этим, если Вы не обладаете не-

или

CS-1022 CS-1322 CS-1622 CS-6923

Диаметр диффузора,
дюйм / см

Максимальная мощ­ность, Вт

Диаметр звуковой ка­тушки, мм

вес, г

Тип/материал ВЧ­динамика

Размер ВЧ-динамика,
мм

Магнит ВЧ-динамиков Неодимовый

СЧ-динамика

Диапазон частот, Гц 90 - 21000 75 - 21000 65 - 21000 50-21000

Чувствительность, дБ 87 86 88 90

Сопротивление, Ом 4

4 / 10 5,25 / 13 6,5 / 16,5 6 x 9 / 15 x 23

80 100 150 220

25 25 25 30

Стронциевый Магнит НЧ-динамика,

152 152 283 566

Купольный / PEI

13 13 20 13

- Тип/материал/размер

Купольный / PEI /
25 мм

Монтажная глубина,
мм

48 47 62 84

Prology Club Silver 1 © Saturn Marketing Ltd

Состав

Динамик двух- или трехполосный, шт. ..................................................................................... 2

Рамка декоративной решетки, шт. ........................................................................................... 2

Декоративная решетка, шт. ...................................................................................................... 2

Монтажный комплект, шт. ......................................................................................................... 1

Соединительные провода, компл. ............................................................................................ 1

Шаблон для установки, шт. ....................................................................................................... 1

Настоящая инструкция по эксплуатации, шт. .......................................................................... 1

Индивидуальная потребительская тара, компл. ..................................................................... 1

Рекомендации по размещению динамиков

Всегда стремитесь к тому, чтобы динамики были обращены в сторону слушателя. Никогда не
устанавливайте динамики так, чтобы они оказались направлены в пол автомобиля. Единственным
исключением ненаправленной установки может быть задняя панель (полка, расположенная за зад­ними сидениями). Естественная кривизна заднего стекла автомобиля в сочетании со слабо выра­женной направленностью распространения низких
динамиков, установленных в этом месте, хорошего качества звучания. Это не относится к высоким
тонам, которые будут в значительной степени поглощаться крышей автомобиля, прежде чем дос­тигнут ушей слушателя.

Звуки высокой и средней частоты имеют ярко выраженную направленность (чем выше частота,
тем звук становится более
более верно в зоне, куда они направлены. По этой причине важно, чтобы СЧ- и ВЧ-динамики были
установлены как можно выше в салоне автомобиля и были направлены на слушателей.

Для установки динамиков выбирайте жесткие поверхности. Старайтесь избегать установки ди­намиков в
нов»). Это может привести к вибрации панели во время работы динамика. Данная рекомендация
тем более важна, чем больше размер динамика. Крепите динамик к панели насколько можно креп­че. Если динамик предусматривает четыре точки крепления, старайтесь использовать все.

НЧ-динамик требует
должен иметь возможность «раскачивать» большой объем воздуха. Если Вы ограничиваете объем
(пытаетесь установить большой динамик в место с малым объемом), вы не получите от динамика
должной отдачи. То место, куда установлен динамик, должно быть, кроме того, акустически изоли­рованным (закрытым) от пространства,
которой установлен динамик, не должна иметь никаких дополнительных незаглушенных отверстий.

Для ВЧ-динамиков можно найти такие места для установки, в которые другие динамики уста­новлены быть не могут. ВЧ-динамики не требуют изолированного пространства для «дыхания» или
усиленных панелей для установки. Все

Никогда не допускайте, чтобы любые части динамика, кроме фланца крепления, касались лю­бой части автомобиля. Вы будете неприятно удивлены тем, какие звуки может издавать динамик и
Ваш автомобиль, когда касаются друг друга.

Не экономьте время при прокладке и подключении проводов к динамикам. Провода,
мые ко всем динамикам Prology, предназначены для корректной передачи мощности, на которую
рассчитаны динамики.

детали обшивки кузова, которые крепятся при помощи пластиковых зажимов («писто-

направленным). Проще говоря, СЧ- и ВЧ-динамики будут звучать наи-

объем для «дыхания». Для получения максимальной отдачи динамик

в котором находятся слушатели. Это значит, что панель, в

что требуется – это направленная установка (см. выше).

звуков (басов) позволяют добиться от НЧ-

прилагае-

Подготовка к установке динамиков

Выключите аудиосистему и остальные электрические устройства. Отключите отрицательную
(«–») клемму аккумулятора автомобиля.

Держите динамики в оригинальной упаковке вплоть до окончательной установки. Никогда не
прикладывайте к динамику излишнюю силу при установке.

В районе мест, выбранных к установке, заметьте, проходят ли рядом бензопровод, трубки гид­росистемы тормозов, электропроводка. Будьте особо осторожны при выпиливании
вблизи них.

Перед сверлением, вырезанием или завинчиванием саморезов убедитесь, что под поверхно­стью, в которую будет установлен динамик, есть достаточно места. Помните, что саморезы могут
выйти с обратной стороны панели на расстояние до 30 мм.

и сверлении
