Модель CMD-100R
FM/УКВ-приемник, проигрыватель CD и
MP3 со съемной передней панелью
и высокой выходной мощностью
Руководство пользователя
Содержание
Назначение CD-ресивера .....................................................................................................................................3
Функции CD-ресивера ...........................................................................................................................................3
Основные технические характеристики...............................................................................................................3
Комплект поставки .................................................................................................................................................3
Хранение, транспортирование, ресурс, утилизация .........................................................................................4
Гарантии поставщика ............................................................................................................................................4
Установка CD-ресивера ........................................................................................................................................4
Съемная передняя панель проигрывателя.........................................................................................................6
Схема подключения CD-ресивера .......................................................................................................................7
Элементы управления и их функции ...................................................................................................................8
Общие операции....................................................................................................................................................9
Отсоединение и установка передней панели ...........................................................................................9
Включение и выключение CD-ресивера....................................................................................................9
Регулировка громкости ...............................................................................................................................9
Настройка звучания.....................................................................................................................................9
Отключение звука........................................................................................................................................9
Установка и вывод текущего времени на дисплей проигрывателя ........................................................9
Кнопка RESET..............................................................................................................................................9
Управление радиоприемником.............................................................................................................................9
Выбор диапазона.........................................................................................................................................9
Автоматическая настройка на радиостанцию...........................................................................................9
Ручная настройка на радиостанцию..........................................................................................................9
Ручное сохранение настройки на радиостанцию в памяти CD-ресивера..............................................9
Прослушивание радиостанции, настройка на которую сохранена в памяти CD-ресивера..................9
Автоматическое сохранение настройки на радиостанции в памяти CD-ресивера .............................10
Сканирование предварительно настроенных радиостанций................................................................10
Использование системы RDS.............................................................................................................................10
Смена режимов индикации дисплея........................................................................................................ 10
Режим AF....................................................................................................................................................10
Режим REG ................................................................................................................................................10
Прослушивание сообщений о дорожном движении...............................................................................10
Использование кода PTY для выбора программ....................................................................................11
Режим специальных настроек проигрывателя .................................................................................................11
Режимы TA SEEK и TA ALARM ................................................................................................................11
Режимы MASK DPI и MASK ALL...............................................................................................................12
Предварительные настройки звучания "DSP" ........................................................................................ 12
Функция тонкомпенсации "LOUD" ............................................................................................................12
Звуковое сопровождение нажатий на кнопки "BEEP" ............................................................................12
Режим автоматического поиска радиостанций "SEEK" .........................................................................12
Выбор стереофонического и монофонического режимов приема........................................................12
Выбор местного или дальнего режимов приема ....................................................................................12
Выбор уровня громкости при включении CD-ресивера .........................................................................12
Управление проигрывателем компакт-дисков ..................................................................................................13
Загрузка и удаление дисков .....................................................................................................................13
Выбор дорожек компакт-диска .................................................................................................................13
Ускоренное воспроизведение ..................................................................................................................13
Остановка воспроизведения ....................................................................................................................13
Переход к первой дорожке на диске........................................................................................................ 13
Сканирующее воспроизведение ..............................................................................................................13
Повторное воспроизведение....................................................................................................................13
Воспроизведение в случайном порядке.................................................................................................. 13
Воспроизведение дисков в формате MP3.........................................................................................................13
Рекомендации по созданию дисков CD-R и CD-RW, содержащих MP3-файлы ..................................14
Загрузка диска............................................................................................................................................14
Навигация по диску ...................................................................................................................................14
Отображение информации ID3 TAG........................................................................................................14
Обслуживание......................................................................................................................................................15
Обслуживание CD-ресивера ....................................................................................................................15
Обращение с компакт-дисками ................................................................................................................15
Эксплуатационные ограничения и текущий ремонт .........................................................................................16
Prology CMD-100R © 2004 Saturn High-Tech, Inc.
2
Руководство пользователя определяет порядок установки и эксплуатации автомобильного FM/УКВприемника и проигрывателя MP3 и компакт-дисков (далее CD-ресивера) в автомобиле с напряжением
бортовой сети 12 В. Установку CD-ресивера рекомендуется производить с привлечением специалиста по электрооборудованию автомобилей.
Самостоятельное вскрытие CD-ресивера или съемной панели, механические повреждения и нарушение порядка эксплуатации могут привести к неисправностям ресивера или подключенных к нему динамиков.
В связи с постоянной работой по совершенствованию CD-ресивера, повышающей его надежность и
улучшающей эксплуатационные характеристики, в конструкцию могут быть внесены незначительные
изменения, не отраженные в настоящем Руководстве.
Назначение
CD-ресивер Prology CMD-100R предназначен для прослушивания радиостанций в диапазонах FM и
УКВ, для воспроизведения стереофонических звукозаписей на аудио компакт-дисках, а также звуковых файлов формата MP3 на записываемых компакт-дисках CD-R или CD-RW, через внешние
динамики.
Функции CD-ресивера
• Полностью съемная передняя панель с футляром
• Высокая выходная мощность (4x40 Вт)
• Высокоскоростной цифровой PLL тюнер с системой RDS-EON
• Память на 24 станции
• Графический индикатор уровня выходного сигнала
• Индикация информации MP3 ID3 TAG
• Электронная регулировка параметров
• Четыре предустановленные характеристики эквалайзера
• Линейные выходы RCA
• Цифровые кварцевые часы
• Стандартный монтажный размер DIN
Основные технические характеристики
Радиоприемник
Диапазон частот УКВ, МГц 65 - 74
Диапазон частот FM, МГц 87,5 - 108
Промежуточная частота, МГц 10,7
Полезная чувствительность (при отношении С/Ш 30 дБ), дБ (мкВ) 8
Диапазон воспроизводимых частот, Гц 30 - 15000
Отношение сигнал/шум, дБ 55
Глубина разделения стереоканалов (1 кГц), дБ 30
Проигрыватель CD
Размер дисков, дюймы 5
Каналы 2 канала, стерео
Цифро-аналоговый преобразователь Сдвоенный 1-битный
Диапазон воспроизводимых частот, Гц 20 - 20000
Полный коэффициент гармоник (1 кГц), % 0,2
Отношение сигнал шум, дБ 86
Глубина разделения стереоканалов (1 кГц), дБ 60
Низкочастотные и высокочастотные детонационные искажения Ниже предела измерения
Общие
Напряжение питания, предельные значения 11 – 16 В постоянного тока
Полярность источника питания Только системы с заземлением
отрицательного полюса батареи
Максимальная выходная мощность, Вт 4 х 40
Размеры установочные (Ш х В х Г), мм 178 х 50 х 155
Вес, кг 1,7
Prology CMD-100R © 2004 Saturn High-Tech, Inc.
3
Комплект поставки
CD-ресивер Prology CMD-100R 1 шт.
Панель передняя съемная 1 шт.
Футляр панели передней съемной 1 шт.
Крепежные принадлежности 1 комплект
Ключ-съемник 2 шт.
Кожух 1 шт.
Соединительные кабели 1 комплект
Настоящее Руководство пользователя 1 шт.
Гарантийный талон 1 шт.
Индивидуальная потребительская тара 1 комплект
Хранение, транспортирование, ресурс, утилизация
CD-ресивер рекомендуется хранить в складских или домашних условиях по группе "Л" ГОСТ 15150 и
при необходимости транспортировать любым видом гражданского транспорта в имеющейся индивидуальной потребительской таре по группе "Ж2" ГОСТ 15150 с учетом ГОСТ Р 50905 п.4.9.5. Место
хранения (транспортировки) должно быть недоступным для попадания влаги, прямого солнечного
света и должно исключать возможность механических повреждений.
CD-ресивер может эксплуатироваться до полной потери работоспособности и ремонтопригодности.
CD-ресивер не содержит вредных материалов и безопасен при эксплуатации и утилизации (кроме
сжигания в неприспособленных условиях).
Гарантии поставщика
CD-ресивер Prology CMD-100R соответствует утвержденному образцу.
Изготовитель гарантирует соответствие CD-ресивера требованиям ГОСТ 22505-97 и ГОСТ 28279-89 в
части 2.2.
CD-ресивер имеет гарантийные сроки хранения 12 месяцев со дня поставки розничному продавцу,
эксплуатации – 12 месяцев с момента покупки без учета времени пребывания в ремонте при соблюдении правил эксплуатации. Право на гарантию дается при заполнении сведений прилагаемого гарантийного талона.
Установка CD-ресивера
Примечания:
• Для установки CD-ресивера выберите такое место, где он не будет мешать водителю нормально
управлять автомобилем.
• Перед окончательной установкой CD-ресивера временно подключите к нему все провода и убе-
дитесь, что все соединения сделаны правильно и система работает нормально.
• Используйте только прилагающиеся к CD-ресиверу крепежные изделия. Только в этом случае ус-
тановка будет надежной и безопасной. Использование деталей, не входящих в комплект CDресивера, может привести к нарушению его нормальной работы.
• Если установка CD-ресивера требует сверления отверстий или любого другого изменения штат-
ных деталей автомобиля, обязательно проконсультируйтесь у ближайшего дилера.
• Устанавливайте CD-ресивер таким образом, чтобы он не мог стать причиной ранения водителя или
пассажиров во время внезапной остановки или резкого торможения.
• При установке отклонение CD-ресивера от горизонтальной плоскости
не должно превышать 30°. В противном случае технические характеристики CD-ресивера могут быть далеки от оптимальных.
• Никогда не устанавливайте CD-ресивер там, где он будет сильно на-
греваться, например, от воздействия прямых солнечных лучей или горячего воздуха, поступающего от отопителя. Также избегайте мест, в которых CD-ресивер будет
подвергаться воздействию сильной вибрации или на него будет попадать пыль или грязь.
Prology CMD-100R © 2004 Saturn High-Tech, Inc.
4
Процедура установки
Существует два варианта установки CD-ресивера. При использовании первого варианта CD-ресивер
устанавливается в приборную панель автомобиля спереди, а при использовании второго варианта
CD-ресивер устанавливается сзади передней панели (CD-ресивер устанавливается вместо штатного
радиоприемника автомобиля, для закрепления используются резьбовые отверстия на боковых панелях CD-ресивера). Более подробно оба варианта установки CD-ресивера описываются в данном руководстве ниже.
Первый вариант установки CD-ресивера
1. Приборная панель автомобиля.
2. Кожух.
После установки кожуха CD-ресивера в приборную панель автомобиля, выберите на кожухе те
металлические язычки, которые соответствуют
толщине приборной панели, и отогните их, чтобы
зафиксировать кожух на месте.
3. Винт.
1. Приборная панель автомобиля.
2. Гайка (5 мм).
3. Пружинная шайба.
4. Винт (5 х 25 мм).
5. Винт.
6. Металлическая планка.
Для закрепления задней части CD-ресивера
обязательно используйте металлическую
планку. Металлическая планка может быть согнута руками под желаемым углом.
7. Плоская шайба.
Удаление CD-ресивера
1. Удалите декоративную рамку: Вставьте паль-
цы в выемки на передней стороне рамки и вытяните рамку на себя.
2. Вставьте съемники, входящие в комплект CD-
ресивера, в пазы на обеих сторонах устройства, как показано на рисунке, чтобы они зафиксировались со щелчком. Для того, чтобы вынуть CD-ресивер из приборной панели автомобиля, потяните за съемники на себя.
Prology CMD-100R © 2004 Saturn High-Tech, Inc.
5

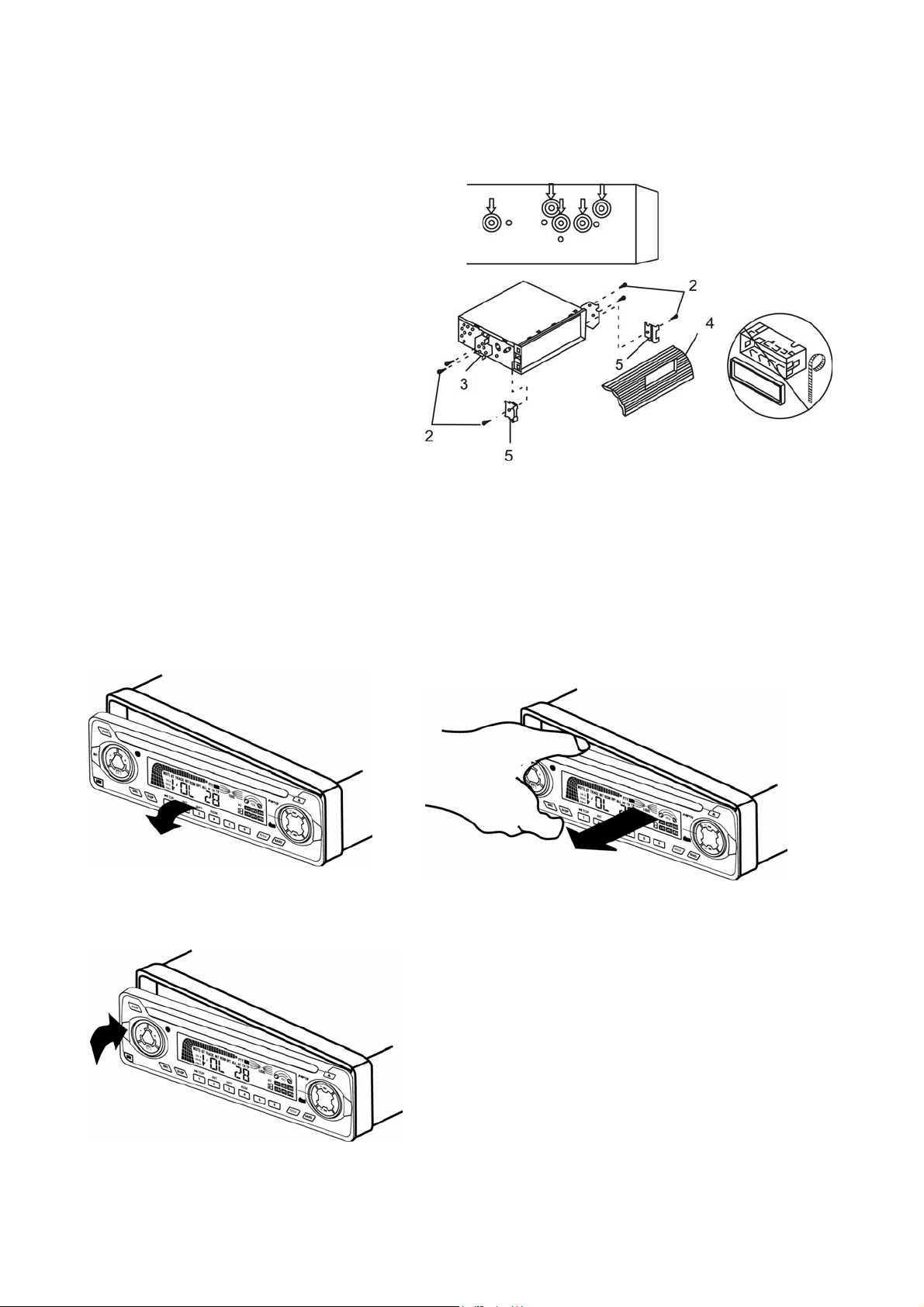

Второй вариант установки CD-ресивера
Данный вариант установки предусматривает использование резьбовых отверстий, которые находятся
на боковых панелях CD-ресивера.
Закрепите CD-ресивер на крепежных кронштейнах штатного радиоприемника.
1. Выберите положение кронштейнов, при
котором будут совмещены резьбовые отверстия на кронштейнах и резьбовые соединения на корпусе CD-ресивера. Закрепите кронштейны с обеих сторон CDресивера не менее чем в двух местах.
Для этого используйте либо крепежные
винты (5 х 8 мм), либо винты с потайной
головкой (4 х 8 мм), в зависимости от типа резьбовых отверстий на кронштейне.
2. Винт.
3. Крепежные кронштейны штатного радио-
приемника.
4. Приборная панель или консоль автомо-
биля.
5. Скоба (необходимо удалить).
Примечание:
При установке CD-ресивера по второму методу кожух, декоративная внешняя рамка и металлическая
планка не используются.
Съемная передняя панель CD-ресивера
1. Нажмите на кнопку освобождения передней панели и отсоедините переднюю панель от CD-
ресивера. Храните переднюю панель в прилагающемся к проигрывателю футляре.
2. Для установки передней панели CD-ресивера на место вставьте ее в корпус, как показано на рисун-
ке ниже, и убедитесь, что панель установлена правильно. В противном случае некоторые кнопки
будут функционировать неправильно, а на дисплее будет появляться ошибочная индикация.
Отсоединение передней панели
Установка передней панели на место Осторожно:
1. Никогда не роняйте переднюю панель CD-ресивера.
2. Никогда не нажимайте на дисплей или кнопки при от-
соединении или установке передней панели.
3. Никогда не дотрагивайтесь до разъемов, находящихся
на передней панели и CD-ресивере. Это может привести к загрязнению разъемов и плохому электрическому контакту.
4. В случае загрязнения контактов, их можно очищать сухой и чистой тканью.
5. Не подвергайте переднюю панель сильному нагреванию или воздействию прямых солнечных лучей.
6. Следите за тем, чтобы на переднюю панель CDресивера не попали бензин, растворители или другие
летучие жидкости.
7. Никогда даже не пытайтесь разобрать переднюю панель CD-ресивера.
Prology CMD-100R © 2004 Saturn High-Tech, Inc.
6
Схема подключения проводов CD-ресивера
Внимание! Неверное подключение CD-ресивера может привести к его поломке и лишению права на
гарантийное обслуживание.
Внимание! В данном CD-ресивере используются усилители мощности, подключенные по мостовой
схеме. При подключении динамиков не допускается замыкание проводов на массу автомобиля или друг с другом.
Внимание! Красный провод CD-ресивера должен быть подключен к цепи зажигания во избежание
разряда аккумуляторной батареи автомобиля при продолжительной стоянке.
Prology CMD-100R © 2004 Saturn High-Tech, Inc.
7
Элементы управления и их функции
(1) Кнопка выключения питания PWR
(2) Кнопка снятия передней панели
(3) Кнопка выбора режима работы SRC
(4) Кнопки регулировки выбранного параметра звучания +/–
(5) Кнопка выбора параметра звучания SEL
(6) Кнопка настройки радиоприемника и перехода к предыдущему треку
(7) Кнопки настройки радиоприемника и перехода к следующему треку
(8) Кнопка выбора диапазона радиоприемника BAND
(9) Кнопка предварительной настройки, паузы воспроизведения и перехода к первой дорожке
TOP
1/
(10) Кнопка предварительной настройки радиоприемника и управления режимом сканирующего вос-
произведения 2/INT
(11) Кнопка предварительной настройки радиоприемника и управления режимом повторного
воспроизведения 3/RPT
(12) Кнопка предварительной настройки радиоприемника и управления режимом воспроизведения в
случайном порядке 4/RDM
(13) Кнопка предварительной настройки радиоприемника и перехода на 10 MP3-треков в обратном
направлении 5
(14) Кнопка предварительной настройки радиоприемника и перехода на 10 MP3-треков в прямом на-
правлении 6
(15) Кнопка автоматического сохранения настройки на радиостанции в памяти проигрывателя и ска-
нирования предварительно настроенных радиостанций AS/PS
(16) Кнопка управления режимом переключения на альтернативные частоты AF
(17) Кнопка выбора типа программы PTY
(18) Кнопка автоматического переключения на сообщения о дорожном движении TA
(19) Кнопка отключения звука MUT
(20) Кнопка выбора режима индикации DISP
(21) Слот компакт-диска
(22) Кнопка извлечения компакт-диска Y
(23) Жидкокристаллический дисплей проигрывателя
Prology CMD-100R © 2004 Saturn High-Tech, Inc.
8
Общие операции
Отсоединение и установка передней панели
Для снятия передней панели нажимайте кнопку (2). См. также пояснения на стр. 6.
Включение и выключение CD-ресивера
Для включения CD-ресивера нажмите на любую кнопку на передней панели. Для выключения CDресивера нажмите кнопку PWR.
Регулировка громкости
Для увеличения громкости нажимайте кнопку +. Для уменьшения громкости нажимайте кнопку –.
Настройка звучания
Для выбора желаемого режима настройки звучания кратковременно нажимайте кнопку SEL. Режимы
выбираются в следующем порядке:
VOL (громкость) Æ BAS (низкие частоты) Æ TRE (высокие частоты) Æ BAL (баланс левого – правого
каналов) Æ FAD (баланс переднего – заднего каналов) Æ VOL Æ ...
Настройка желаемого звучания осуществляется с помощью кнопок +,–.
Отключение звука
Для отключения звука проигрывателя нажимайте кнопку MUTE. На дисплее проигрывателя будет выведена надпись MUTE ON и включится отдельный индикатор MUTE. Для включения звука нажмите
кнопку MUTE еще раз.
Вывод текущего времени на дисплей проигрывателя и установка времени
Для вывода текущего времени на дисплей проигрывателя нажимайте кнопку DISP на передней панели. Дисплей вернется в прежний режим индикации автоматически через 5 с.
Для входа в режим настройки часов в режиме, когда на дисплей выводится текущее время, нажмите
данную кнопку и удерживайте ее нажатой в течение примерно 2 с, пока значение времени не начнет
мигать на дисплее передней панели. Для настройки значения часа нажимайте кнопку +. Для изменения значения минут нажимайте кнопку –. Выход из режима настройки текущего времени происходит
автоматически, если в течение 5 с не выполняются никакие действия по настройке часов.
Кнопка RESET
Кнопка RESET находится на корпусе CD-ресивера и для
ее нажатия следует воспользоваться шариковой ручкой
или другим подобным заостренным предметом. Кнопка
утоплена внутрь корпуса CD-ресивера, что позволяет
избежать ее случайного нажатия. После нажатия и
удержания данной кнопки в течение 2 секунд из памяти
CD-ресивера будут стерты все запрограммированные
радиостанции. Данная кнопка должна быть нажата при
появлении на дисплее ошибочной индикации или при неверном функционировании.
Управление радиоприемником
При необходимости переключения CD-ресивера в режим работы радиоприемника нажимайте кнопку
SRC. На дисплее появится обозначение диапазона и текущая частота настройки радиоприемника.
Выбор диапазона радиоприемника
Для переключения диапазонов радиоприемника нажимайте кнопку BAND. Диапазоны будут переключаться циклически в следующем порядке: FM1 Æ FM2 Æ FM3 Æ OIRT (УКВ) Æ
Автоматическая настройка на радиостанцию
Нажимайте в течение 1 с кнопку
чения частоты настройки.
Нажимайте в течение 1 с кнопку
шения частоты настройки.
Ручная настройка на радиостанцию
Для увеличения частоты настройки на один шаг кратковременно нажимайте кнопку
ния частоты настройки на один шаг кратковременно нажимайте кнопку
Ручное сохранение настройки на радиостанцию в памяти CD-ресивера
Нажмите кнопку желаемой ячейки памяти предварительной настройки (1 – 6) и удержите ее в нажатом положении не менее чем на 2 секунды. В память данной кнопки будет запрограммирована радиостанция, на которую настроен радиоприемник.
Прослушивание радиостанции, настройка на которую сохранена в памяти CD-ресивера
Нажмите на кнопку предварительной настройки (1 – 6), в памяти которой хранится настройка на же-
лаемую радиостанцию. Номер нажатой кнопки появится на дисплее CD-ресивера.
для автоматического поиска радиостанции в направлении увели-
для автоматического поиска радиостанции в направлении умень-
. Для уменьше-
.
Prology CMD-100R © 2004 Saturn High-Tech, Inc.
9
Автоматическая настройка на радиостанции с сохранением в памяти CD-ресивера
Нажатие кнопки AS/PS более чем на 2 секунды приведет к включению функции автоматической настройки на радиостанции в выбранном диапазоне и сохранению в памяти CD-ресивера первых шести
обнаруженных радиостанций. По окончании настройки включится режим сканирования станций.
Сканирование предварительно настроенных радиостанций
Для сканирования предварительно настроенных радиостанций кратковременно нажмите кнопку
AS/PS. Во время сканирования радиоприемник будет последовательно на пять секунд настраиваться
на каждую радиостанцию, хранящуюся в памяти CD-ресивера. Порядковый номер каждой радиостанции в памяти CD-ресивера будет мигать на дисплее. Для остановки сканирования нажмите еще раз
кнопку AS/PS или нажмите любую из цифровых кнопок 1 - 6.
Использование системы RDS (Radio Data System)
Некоторые радиовещательные станции диапазона FM сопровождают передачу своих программ дополнительной информацией. Декодируя эти данные, ресивер предоставляет пользователю удобные
функции по использованию этой информации.
В системе RDS используются следующие данные: PI, PS, AF, TP, TA, EON, PTY и CT.
PI (Program Identification Code): Код идентификации программы.
PS (Program Service Name): Название радиовещательной станции в виде букв и цифр.
AF (Alternative Frequencies): Альтернативные частоты. Список частот передатчиков, передающих
одну и ту же программу, т.е. имеющих один и тот же PI.
TP (Traffic Program Identification): Идентификационные данные радиовещательной станции, пере-
дающей информацию о дорожном движении.
TA (Traffic Announcement Identification): Идентификация сообщения о дорожном движении.
Идентификационные данные, показывающие, передается или не передается информация о
дорожном движении.
EON (Enhanced Other Networks Information): Передача информации по категориям PI, AF, TP, TA и
т.д. в сетях, отличных от сети текущего приема.
PTY (Program Type Code): Код типа программы. Отражает содержание программы, например, ново-
сти, легкая музыка, спорт и т.д.
CT (Clock Time): Информация о текущем времени, благодаря которой ресивер может автоматиче-
ски устанавливать и подстраивать собственные часы.
Смена режима индикации на дисплее ресивера
Последовательно нажимайте кнопку DISP для смены режима индикации в следующей последовательности:
PS Æ частота настройки Æ CT Æ PTY
Режим AF
Для изменения состояния режима AF нажмите кнопку AF. Если режим включен, то на дисплее высвечивается знак "AF". Когда данный режим включен и сигнал принимаемой радиостанции слаб, радиоприемник будет автоматически переключаться на альтернативные частоты, пока не обнаружит наиболее мощную станцию с тем же кодом PI.
Примечание. При включенном режиме AF автоматический и ручной поиск радиостанций производит-
ся только по радиостанциям, передающим сигналы RDS.
Режим REG
Нажимайте кнопку AF на время более 1 с для индикации текущего состояния режима REG. Для включения и выключения режима после этого последовательно нажимайте кнопку AF. При включенном
режиме REG ("REG ON") переключение на альтернативные частоты будет происходить для программ
только в пределах региона. При выключенном режиме ("REG OFF") переключение на альтернативные
частоты будет происходить и за пределами одного региона.
Прослушивание сообщений о дорожном движении
Режим TA
Для изменения состояния режима TA нажимайте кнопку TA. Если режим включен, то на дисплее выводится знак "TA".
Когда включен режим ТА и передается сообщение о дорожном движении:
• Если проигрыватель находится в режиме воспроизведения компакт-диска, он временно переключится в режим радиоприемника.
• Проигрыватель временно переключится на радиостанцию в другой сети вещания (EON), если
система EON обнаружит передачу сообщений о дорожном движении по другой программе.
Во время передачи сообщения о дорожном движении устанавливается уровень громкости 20, если он
был ниже. По окончании сообщения CD-ресивер вернется в исходное состояние и на исходный уровень громкости.
Prology CMD-100R © 2004 Saturn High-Tech, Inc.
10
Настройка на радиостанции по идентификатору TP
Если режим TA включен, то нажимайте кнопку
идентификатор TP.
Использование кода PTY для выбора программ
Включение режима PTY
Для входа в режим поиска программ по коду PTY нажмите кнопку PTY. На дисплей будет выведен
последний вызывавшийся тип музыкальной программы. Повторно нажимайте кнопку PTY для перехода в режим поиска по информационным типам программ.
Выбор типа программы из списка
В течение 2 с после входа в режим поиска по коду PTY нажимайте кнопки предварительной настройки (1 – 6) для выбора необходимого типа программы из следующего списка:
Группа музыкальных программ
1 – POP M, ROCK M – поп-музыка и рок-музыка
2 – EASY M, LIGHT M – эстрадная и легкая музыка
3 – CLASSICS, OTHER M – классическая музыка, другая музыка
4 – JAZZ M, COUNTRY – джаз и кантри
5 – NATION M, OLDIES M – национальная музыка и старые мелодии
6 – FOLK M – народная музыка
Группа информационных программ
1 – NEWS, AFFAIRS, INFO – новости и информация
2 – SPORT, EDUCATE, DRAMA – спорт, образование, драма
3 – CULTURE, SCIENCE, VARIED – культура, наука, программы без определенного типа
4 – WEATHER, FINANCE, CHILDREN – погода, финансы, детские программы
5 – SOCIAL, RELIGION, PHONE IN – социальные, религиозные программы, программы с участием
слушателей
6 – TRAVEL, LEISURE, DOCUMENT – путешествия, досуг, документальные программы
Через 2 с после выбора типа программы включится автоматический поиск программы выбранного
типа. Если радиостанции с искомым PTY не обнаружено за один полный цикл настройки, радиоприемник выведет на дисплей мигающую надпись "NO PTY".
(4) или (5) для поиска радиостанции, содержащей
Режим специальных настроек проигрывателя
Для входа в меню специальных настроек нажмите кнопку SEL и удерживайте ее нажатой в течение
примерно 2 с, пока не появится надпись TA ALARM или TA SEEK на дисплее. Для настройки выбранной опции нажимайте кнопки + или –. Для перехода к следующей опции меню нажимайте кнопку SEL.
Выход из режима специальных настроек происходит автоматически, если в течение 5 с не выполняются никакие действия по изменению настроек.
Значение специальных настроек проигрывателя:
1. TA SEEK и TA ALARM определяет поведение радиоприемника при включенном режиме TA, если
отсутствует передача информации TP радиостанцией, на которую в данный момент настроен радиоприемник.
Режим TA SEEK. Если радиоприемник настраивается на радиостанцию, которая не передает информацию TP (Traffic Program – программы с информацией о дорожном движении) в течение нескольких
секунд, радиоприемник перенастраивается на следующую станцию, которая не имеет тот же PI (Program Identification – код идентификации программы), что и предыдущая радиостанция, но передает
информацию TP.
Если информация TP исчезает и не передается текущей настроенной радиостанцией в течение некоторого времени, радиоприемник перенастраивается на следующую радиостанцию, имеющую тот же
PI. Если радиостанция с тем же PI не найдена в течение одного цикла поиска, радиоприемник перенастраивается на следующую радиостанцию, передающую информацию ТР.
Режим ТА ALARM. Когда выбран данный режим, функция автоматической перенастройки радиопри-
емника не работает.
Вместо этого если радиоприемник настраивается на радиостанцию, которая не передает информацию TP в течение нескольких секунд, на дисплее на некоторое время появится мигающая надпись
"NO TP, TA". Затем это сообщение будет регулярно повторяться на дисплее.
Prology CMD-100R © 2004 Saturn High-Tech, Inc.
11
2. MASK DPI и MASK ALL
Когда для станции, например, С201
включен режим, разрешающий переключение на альтернативную частоту
(AF), радиоприемник может
переключиться на частоту 100 МГц,
которая не является подлинной частотой
AF, а занята другой радиостанцией с
другим значением PI, но с той же AF.
Если автомобиль перемещается в критической зоне, может появиться эффект частого переключения
между двумя разными радиостанциями, потому что может быть принят другой код PI на частоте 100
МГц с PI "ХХХ".
Радиоприемник CD-ресивера имеет специальную процедуру, направленную на снижение данного неизбежного эффекта, которая, однако, из-за определенных собственных ограничений в некоторых случаях не позволяет решить данную проблему.
Радиоприемник в таком случае прекращает искать альтернативную частоту AF в течение некоторого
времени. В этой ситуации радиоприемник будет маскировать сигнал ошибочно принимаемой радиостанции, в зависимости от выбранной опции:
Режим MASK DPI. Маскируется только станция AF, которая передает сигналы RDS, но имеет другой
PI (код идентификации программы).
Режим MASK ALL. Маскируется станция AF, которая имеет другой PI или не передает сигналы RDS вовсе.
3. "DSP"
При помощи опции DSP можно выбрать наиболее приятную для вашего слуха настройку звучания.
Нажатие на кнопку + изменяет настройку звучания следующим образом:
DSP OFF (коррекция отключена) Æ POP M (поп-музыка) Æ ROCK M (рок-музыка) Æ CLASS M
(классическая музыка) Æ FLAT (ровная частотная характеристика) Æ
Нажимайте кнопку – для выбора настроек в обратном порядке.
Внимание! Выбор любой предустановленной настройки звучания, отличной от DSP OFF, лишает
возможности ручной регулировки тембра.
4. "LOUD".
При прослушивании с низким уровнем громкости используйте функцию тонкомпенсации LOUD ON для
увеличения уровня низких частот. При включении данной функции на дисплее CD-ресивера включается
индикатор "LOUD". Для отключения режима тонкомпенсации выбирайте опцию LOUD OFF.
5. "BEEP". Данная функция управляет звуковыми сигналами, сопровождающими все нажатия на кноп-
ки. "ON" - звуковые сигналы включены (фабричная установка), "OFF" - звуковые сигналы выключены.
6. "SEEK"
При помощи данной функции можно выбрать один из двух режимов автоматического поиска радиостанций:
Режим SEEK 1. Автоматический поиск прекращается, как только будет найдена следующая радиостанция.
Режим SEEK 2. Автоматический поиск прекращается, как только будет найдена следующая станция
при условии, что в этот момент не нажаты кнопки
7. STEREO или MONO
Радиоприемник автоматически обнаруживает стереорежим радиостанции FM, если ее сигнал достаточно силен. На дисплее в этом случае загорается индикатор "ST". Отключение стереофонического
режима приема (режим MONO) может понадобиться, если выбранная радиостанция принимается с
сильным шумом или с помехами. При этом индикатор "ST" исчезнет.
8. LOCAL или DX
Выбор местного (LOCAL) или дальнего (DX) режимов приема. В режиме местного приема чувстви-
тельность автопоиска немного снижена для наиболее точной настройки на радиостанции, уровень
приема которых чрезмерно высок.
9. VOL LAST или VOL ADJ
Данная функция позволяет задать уровень громкости, который будет устанавливаться при включении
CD-ресивера.
VOL LAST. В этом случае при включении CD-ресивера будет автоматически установлен уровень
громкости, который был при последнем выключении питания.
VOL ADJ. После выбора данной опции нажмите кнопку SEL. На дисплее появится надпись "A-SEL 20".
После этого кнопками + и – выберите желаемый уровень громкости, который будет устанавливаться
при каждом включении CD-ресивера.
или
.
Prology CMD-100R © 2004 Saturn High-Tech, Inc.
12
Управление проигрывателем компакт-дисков
Загрузка компакт-дисков
Вставьте компакт-диск в слот дископриемника рабочей стороной вниз. Через непродолжительное
время после загрузки компакт-диска автоматически начнется его воспроизведение.
Извлечение компакт-дисков
Для извлечения компакт-диска из CD-ресивера нажмите кнопку Y.
Выбор дорожек компакт-диска
Нажимайте кнопку
началу текущей дорожки записи компакт-диска. Для перехода к началу предыдущей дорожки записи
компакт-диска нажмите кнопку
Ускоренное воспроизведение
Нажмите кнопку
ренного воспроизведения (со звуком) в прямом или обратном направлении; для восстановления нормальной скорости воспроизведения отпустите соответствующую кнопку.
Остановка воспроизведения
Для временной остановки воспроизведения компакт-диска (паузы воспроизведения) нажимайте кнопку 1/TOP; для возобновления воспроизведения компакт-диска нажмите данную кнопку еще раз.
Переход к первой дорожке на диске
Для перехода к первой дорожке нажмите и удерживайте нажатой не менее 2 с кнопку 1/TOP.
Сканирующее воспроизведение
Для последовательного воспроизведения первых 10 секунд каждой песни, записанной на диске, нажимайте кнопку 2/INT. Нажмите данную кнопку еще раз для остановки сканирования и начала воспроизведения с текущей выбранной песни.
Повторное воспроизведение
Для повторного воспроизведения текущей дорожки диска нажимайте кнопку 3/RPT. Для отмены данного режима нажмите кнопку еще раз.
Воспроизведение компакт-диска в случайном порядке
Для воспроизведения дорожек компакт-диска в случайном порядке нажимайте кнопку 4/RDM. Для выбора другой дорожки компакт-диска в случайном порядке нажимайте кнопку
данного режима нажмите кнопку еще раз.
или для перехода, соответственно, к началу следующей дорожки записи или
два раза подряд.
или и удержите ее в нажатом положении не менее чем на 2 секунды для уско-
или . Для отмены
Воспроизведение дисков в формате MP3
Общие положения
• MP3 – это сокращение от "MPEG Audio Layer 3", которое относится к стандарту технологии сжатия
аудиосигналов.
• Данный CD-ресивер обеспечивает воспроизведение MP3-файлов, записанных на диски CD-ROM,
CD-R или CD-RW.
• CD-ресивер обеспечивает совместимость с дисками, записанными согласно стандарту ISO 9660.
• Чтение дисков, записанных при помощи пакетной записи (UDF), CD-ресивером не поддерживается.
• CD-ресивер не может воспроизводить файлы MP3, имеющие расширение, отличное от ".MP3".
• При попытке воспроизведения файла с расширением ".MP3", содержимое которого не соответствует
формату MP3, будет слышен шум.
• Далее по тексту под термином "альбом" понимается каталог диска, а под термином "трек" – MP3-файл.
• Максимальная поддерживаемая вложенность папок на диске – 8, максимальное число файлов – 256.
• В случае, если на диске записаны обычные аудиотреки и файлы MP3, то воспроизводиться будут
только аудиотреки.
• При воспроизведении файлов MP3 с битрейтом 8 kbps или с переменным битрейтом время вос-
произведения на дисплее может отображаться неверно.
Prology CMD-100R © 2004 Saturn High-Tech, Inc.
13
Рекомендации по созданию дисков CD-R и CD-RW, содержащих MP3-файлы
• При создании MP3-файлов используйте частоту дискретизации 44,1 кГц и битрейт не ниже 128 kbps.
• Не записывайте на диск более 256 файлов.
• Не создавайте папки с глубиной вложенности более 8, включая корневой каталог.
• Воспроизведение диска возможно только в том случае, если произведена финализация диска.
• Перед записью MP3-диска убедитесь, что формат диска установлен как "данные" ("CD-ROM",
"DATA CD"), а не на аудио CD.
• Не перегружайте диск файлами, отличными от MP3. В противном случае CD-ресивер будет долго
анализировать содержимое диска после загрузки перед началом воспроизведения.
• При использовании некоторых дисков CD-R или CD-RW физические параметры записи могут отли-
чаться от оптимальных в зависимости от качества изготовления дисков. В этом случае данные с
диска могут считываться неверно. В связи с этим рекомендуется выбирать чистые диски CD-R или
CD-RW максимально возможного качества.
• На дисплей CD-ресивера выводятся названия альбома и трека длиной до 16 символов. Поддер-
живается совместимость с системой кодирования информации ID3 TAG версии 1.xx.
• Примите во внимание, что порядок воспроизведения треков диска может отличаться от порядка, в
котором они были записаны на диск.
Загрузка диска
Загрузите диск в CD-ресивер, как обычный аудио-CD. CD-ресивер автоматически распознает MP3диск, на дисплей будет выведено сообщение "MP3 DISC", включится индикатор MP3. После того, как
закончится сканирование диска, начнется его воспроизведение с первого трека из первого альбома.
Навигация по диску
В CD-ресивере предусмотрено три способа выбора необходимого трека.
1. Переход к следующему/предыдущему треку
В режиме воспроизведения MP3 нажимайте кнопку
или для перехода, соответственно, к началу
следующей дорожки записи или началу текущей дорожки записи компакт-диска. Для перехода к началу предыдущей дорожки записи компакт-диска нажмите кнопку
два раза.
2. Навигация на основе порядковых номеров треков
В режиме воспроизведения MP3 нажмите один раз кнопку AS/PS, на дисплее появится индикация
"TRK SCH".
Нажмите кнопку SEL. На дисплее появится индикация "001", причем цифра "1" будет мигать. При помощи кнопок + и – выберите значение единиц номера искомого трека.
Нажмите кнопку SEL еще раз. В номере трека начнет мигать позиция десятков. При помощи кнопок +
и – выберите значение десятков номера искомого трека.
Нажмите кнопку SEL еще раз. В номере трека начнет мигать позиция сотен. При помощи кнопок + и –
выберите значение сотен номера искомого трека.
Нажмите кнопку SEL еще раз. CD-ресивер начнет воспроизведение трека с выбранным номером.
Примечание. Если выбран трек с номером, превышающим число треков на диске, то включится вос-
произведение последнего трека.
3. Навигация по альбомам, начиная с корневого каталога диска
В режиме воспроизведения MP3 нажмите два раза подряд кнопку AS/PS, на дисплее появится надпись FILE SCH.
Нажмите кнопку SEL. На дисплей будет выводиться и прокручиваться в режиме бегущей строки название первой папки на диске. При помощи кнопок + и – выберите необходимую папку.
Нажмите кнопку SEL. На дисплей будет выводиться и прокручиваться в режиме бегущей строки название первого трека в выбранной папке. При помощи кнопок + и – выберите необходимый трек.
Нажмите кнопку SEL. CD-ресивер начнет воспроизведение выбранного трека.
Отображение информации ID3 TAG
Если информация ID3 TAG записана на диске, то в режиме воспроизведения MP3 она будет циклически появляться на дисплее CD-ресивера. Одновременно с ней будут включаться индикаторы, указывающие на тип выводимой в данный момент информации в следующем порядке:
Æ ВРЕМЯ ВОСПРОИЗВЕДЕНИЯ И НОМЕР ТРЕКА (индикатор "TRACK") Æ
Æ НАЗВАНИЕ И НОМЕР ПАПКИ (индикатор "FOLD") Æ
Æ НАЗВАНИЕ И НОМЕР ФАЙЛА (индикатор "FILE") Æ
Æ НАЗВАНИЕ КОМПОЗИЦИИ (индикатор "MUSIC") Æ
Æ НАЗВАНИЕ АЛЬБОМА (индикатор "ALBUM") Æ
Æ ИСПОЛНИТЕЛЬ (индикатор "ARTIST") Æ ...
Если на диске нет информации ID3 TAG, то вместо трех последних сообщений будет выводиться
надпись "NO ID3 ".
Prology CMD-100R © 2004 Saturn High-Tech, Inc.
14
Обслуживание
Обслуживание CD-ресивера
Ниже приводятся рекомендации, которые позволят Вам успешно использовать данный CD-ресивер
многие годы.
1. Защищайте CD-ресивер от попадания влаги. В случае попадания влаги на CD-ресивер немедленно вытрите его досуха. Жидкости, содержащие минеральные вещества, могут привести к коррозии электронных схем.
2. Защищайте CD-ресивер от попадания на него пыли и грязи, которые могут привести к преждевременному износу деталей.
3. При переноске CD-ресивера будьте предельно внимательны и аккуратны. Падение ресивера может привести к повреждению печатных плат и корпуса, что, в свою очередь, может привести к тому, что CD-ресивер будет работать неправильно или не будет работать совсем.
4. Время от времени протирайте CD-ресивер влажной тряпкой, что позволит ему всегда выглядеть
как новому. Для очистки CD-ресивера никогда не используйте едкие химические вещества, чистящие жидкости или сильнодействующие моющие средства.
5. Используйте и храните CD-ресивер только при нормальной температуре. Высокая температура
способствует сокращению срока службы электронных устройств, а также деформации и повреждению пластиковых деталей.
Обращение с компакт-дисками
Грязь, пыль и царапины на поверхности компакт-диска, а также его деформация, могут привести к
"перескакиванию" звука во время воспроизведения и к ухудшению качества звучания.
1. Кроме компакт-дисков, которые имеют указанную здесь маркировку, CD-
проигрыватель может воспроизводить записываемые компакт-диски типа CD-R
или CD-RW, однако некоторые из них могут читаться с ошибками из-за
особенностей записывающего оборудования и настроек программного обеспечения.
2. Если на рабочей поверхности компакт-диска (стороне, на которой нанесена
запись) имеются следы от пальцев или пыль, аккуратно протрите диск мягкой
тряпкой. В отличие от обычных пластинок компакт-диски не имеют дорожек, в
которых может скапливаться пыль, поэтому удалить всю пыль с поверхности
компакт-диска можно, просто аккуратно проводя по его поверхности мягкой
тряпкой. Протирайте компакт-диск прямыми движениями от центра к краям.
Мелкие пылинки и небольшие пятна не оказывают никакого влияния на качество воспроизведения.
3. Никогда не используйте для очистки компакт-дисков химические вещества,
такие как аэрозоли для очистки грампластинок, антистатические аэрозоли
или жидкости, бензин или растворители. Данные химические вещества могут сильно повредить
поверхность компакт-дисков.
4. После прослушивания следует убирать компакт-диски в предназначенные для этого коробки. Это
позволит избежать появления на поверхности компакт-диска больших царапин, способных вызвать "перескакивание" звука.
5. Не подвергайте компакт-диски воздействию сильных солнечных лучей, высокой влажности или
высокой температуры в течение длительного времени. Длительное воздействие высокой температуры может привести к короблению компакт-диска.
6. Никогда не приклеивайте бумагу и не пишите на поверхности компакт-диска шариковой ручкой.
Осторожно
1. Для подачи питания на данный CD-ресивер может использоваться только источник питания напряжением 12 В постоянного тока (при условии заземления отрицательного полюса аккумуляторной батареи). Ни в коем случае не устанавливайте данный CD-ресивер на автомобили, у которых
заземлен положительный полюс аккумуляторной батареи.
2. Данный CD-ресивер имеет специальный фильтр, позволяющий практически исключить помехи по
питанию. Однако на некоторых автомобилях (в частности, на старых моделях) могут быть слышны щелчки или другие нежелательные помехи.
3. При замене предохранителей убедитесь, что новый предохранитель такого же типа и номинала.
Использование других предохранителей может вызвать выход из строя ресивера. В данной модели используется один предохранитель на 10 А, расположенный на задней стенке корпуса непосредственно под основным разъемом электрической проводки.
Prology CMD-100R © 2004 Saturn High-Tech, Inc.
15
Эксплуатационные ограничения и текущий ремонт
CD-ресивер предназначен для эксплуатации в салоне автомобилей с напряжением бортовой сети 12
В. Не следует эксплуатировать CD-ресивер, имеющий повреждения корпуса, съемной передней панели, соединительных кабелей и динамиков.
Ниже приводится таблица, в которой сведены простые проверки, способные помочь вам устранить
большую часть проблем, возникающих при использовании CD-ресивера.
При отсутствии видимых причин неисправности CD-ресивер следует демонтировать, отсоединить
кабели основного разъема и антенны, и обратиться в сервисный центр, адрес которого указан в гарантийном талоне.
Осторожно: Металлические детали CD-ресивера (особенно его задняя панель) во время работы
сильно нагреваются, поэтому не дотрагивайтесь до этих поверхностей руками сразу же после того,
как вынете CD-ресивер.
Перед тем, как перейти к проверкам, описанным в данной таблице, тщательно проверьте правильность подключения CD-ресивера.
Симптом Вероятная причина Устранение
Нет питания
Ключ не повернут в замке зажигания автомобиля в положение ON (зажигание)
Перегорел предохранитель Замените предохранитель питания
Нет звука
CD-ресивер неправильно подключен к источнику питания
Соединительные кабели подключены неправильно
Компакт-диск не
загружается в CDресивер или не
удаляется из CDресивера
В CD-ресивере уже есть компакт-диск
Внутри автомобиля слишком
высокая температура
Конденсация влаги В течение часа не пользуйтесь CD-ресивером,
Плохое качество
звучания
Дефектный или сильно загрязненный компакт-диск
Неверный угол установки CDресивера
Радиоприемник не
работает
Не работает функция автонастройки
К CD-ресиверу не подключен
кабель антенны
Радиостанции имеют слишком
слабый сигнал
на радиостанции
Индикация
"NO FILE"
Диск не соответствует формату audio CD и не содержит
файлов MP3
Индикация
Диск установлен вверх ногами Извлеките диск и загрузите его правильно -
"ERR-7"
Индикация
"ERR-11"
Индикация
"ERR-3" или
Ошибка при декодировании
MP3
Ошибка в работе CDтранспорта
"ERR-4"
Prology CMD-100R © 2004 Saturn High-Tech, Inc.
Если в качестве источника питания выбрана
дополнительная цепь питания, но двигатель
не работает, поверните ключ в замке зажигания в положение "ACC" (дополнительное)
Перепроверьте правильность подключения
CD-ресивера к источнику питания
Проверьте правильность подключения динамиков и других соединительных проводов
Выньте компакт-диск из CD-ресивера, затем
загрузите в него новый компакт-диск
Подождите, пока температура внутри автомобиля понизится, затем повторите попытку
затем повторите попытку
Попробуйте почистить компакт-диск
Попробуйте воспроизводить другой компактдиск
Убедитесь, что наклон CD-ресивера не превышает 30°
Надежно подключите кабель антенны к CDресиверу
Настраивайтесь на станции вручную
Такой диск не может воспроизводиться данным CD-ресивером
рабочей стороной вниз
Попробуйте воспроизводить другой диск MP3
с другими параметрами кодирования
Нажмите на кнопку Y, чтобы извлечь диск.
Если диск не извлекается, нажмите на кнопку
RESET и повторите попытку. Если и в этом
случае диск остается в ресивере, то обратитесь в сервис-центр
16
Loading...
