Pro-Line Boats Pro-mt Assembling Instructions

Page 1
Page 2
Thank you for purchasing Pro-Line’s PRO-MT! For over 30 years, Pro-Line has designed and manufactured the best RC accessories in the world. Pro-Line has taken
INCLUDED PERFORMANCE PARTS
• Pro-Line Performance HD Transmission
• PRO-MT Aluminum Chassis
• PowerStroke Shocks
• ProTrac Suspension Kit
• Performance Steering Kit
• PRO-MT Sentinel Body
Enjoy your Ride! From your friends at Pro-Line
the best performance parts and combined them into one complete kit. Congratulations on making the right decision and joining Team Pro-Line in making history!
• Secure-Loc Body Mount System
• Trencher 2.8" All-Terrain Pre-Mounted Tires
• F-11 2.8" ProTrac Offset Black Wheels
• Military-grade Components
• Pro-Spline Axles
This assembly manual contains instructions for building your new PRO-MT. Please take your time building the kit according to the instructions and become familiar with the steps.
Pro-Line is continually improving our products; consequently, actual parts included in the PRO-MT kit may appear slightly different than the images that appear in this manual.

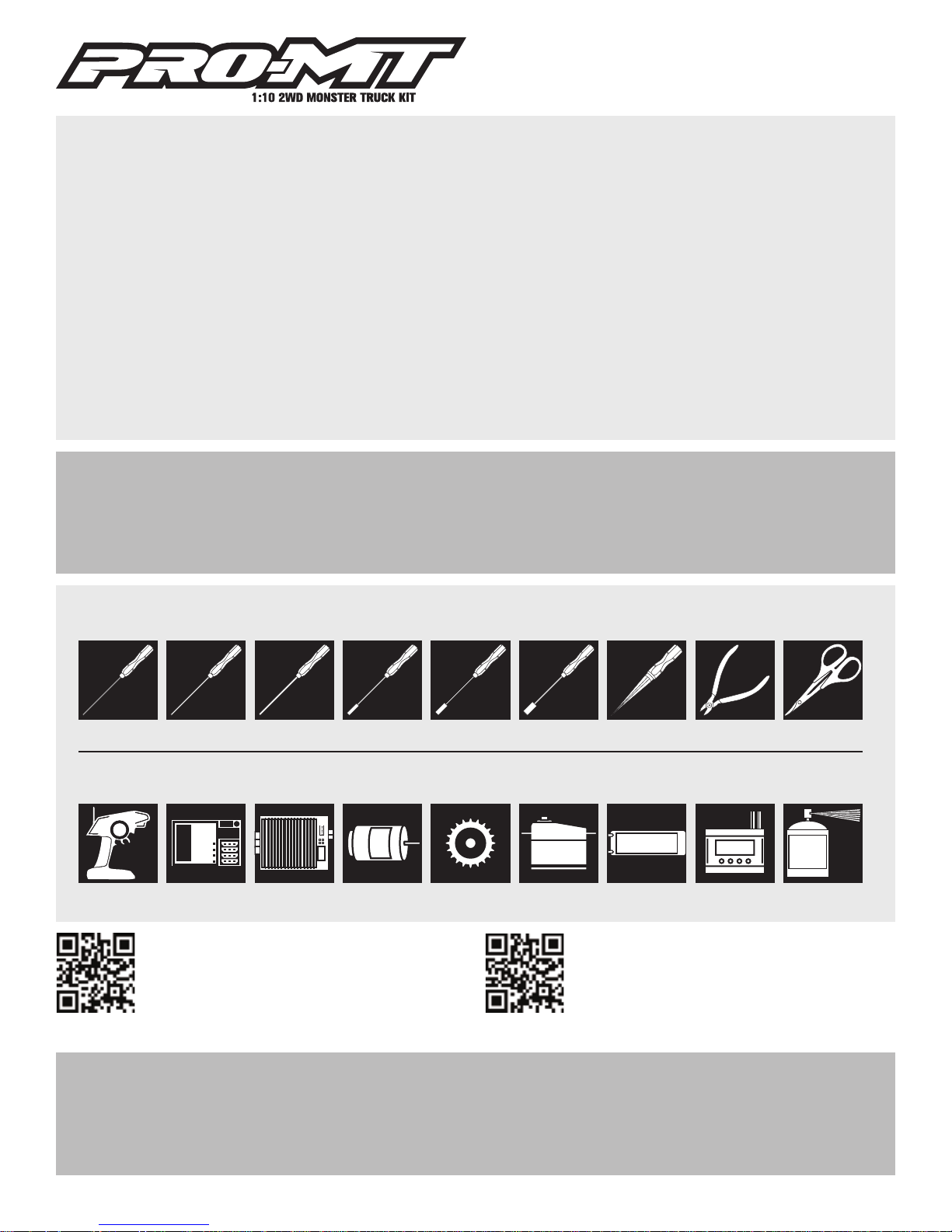

TOOLS REQUIRED
1.5mm HEX 2.0mm HEX 2.5mm HEX 5mm NUT DRIVER 5.5mm NUT DRIVER 7mm NUT DRIVER BODY REAMER SIDE-CUT PLIERS BODY SCISSORS
EQUIPMENT REQUIRED
+-
CHARGER PAINT
RADIO RECEIVER ESC MOTOR PINION GEAR SERVO & HORN
+
-
BATTERY
HELP AND INFORMATION
Installation manuals and videos can be found on our website at
prolineracing.com/pro-mt/build
SCAN FOR HELP
For any help you may need, you can call our tech support line at 1-800-899-RACE(7223).
WARNING!
This is NOT a toy and is NOT suitable for children under 14 years of age. This kit contains many small parts which are potential choking hazards. Keep all components out of reach of small children.
REGISTRATION
Register your PRO-MT kit online at
prolineracing.com/pro-mt/register
or call 1-800-899-RACE(7223).
SCAN TO REGISTER
HEALTH WARNING!
This product contains chemicals known to the State of California to cause cancer, birth defects, or other reproductive harm. This kit is a high performance radio controlled model kit and can cause harm or personal injury. All liquids contained in this kit are not to be swallowed. Never touch rotating parts as this can cause injury.
Page 3
HARDWARE USED
(ACTUAL SIZE)
× 2
M3 × 8 SHCS
× 2
M3 × 12 SHCS
1

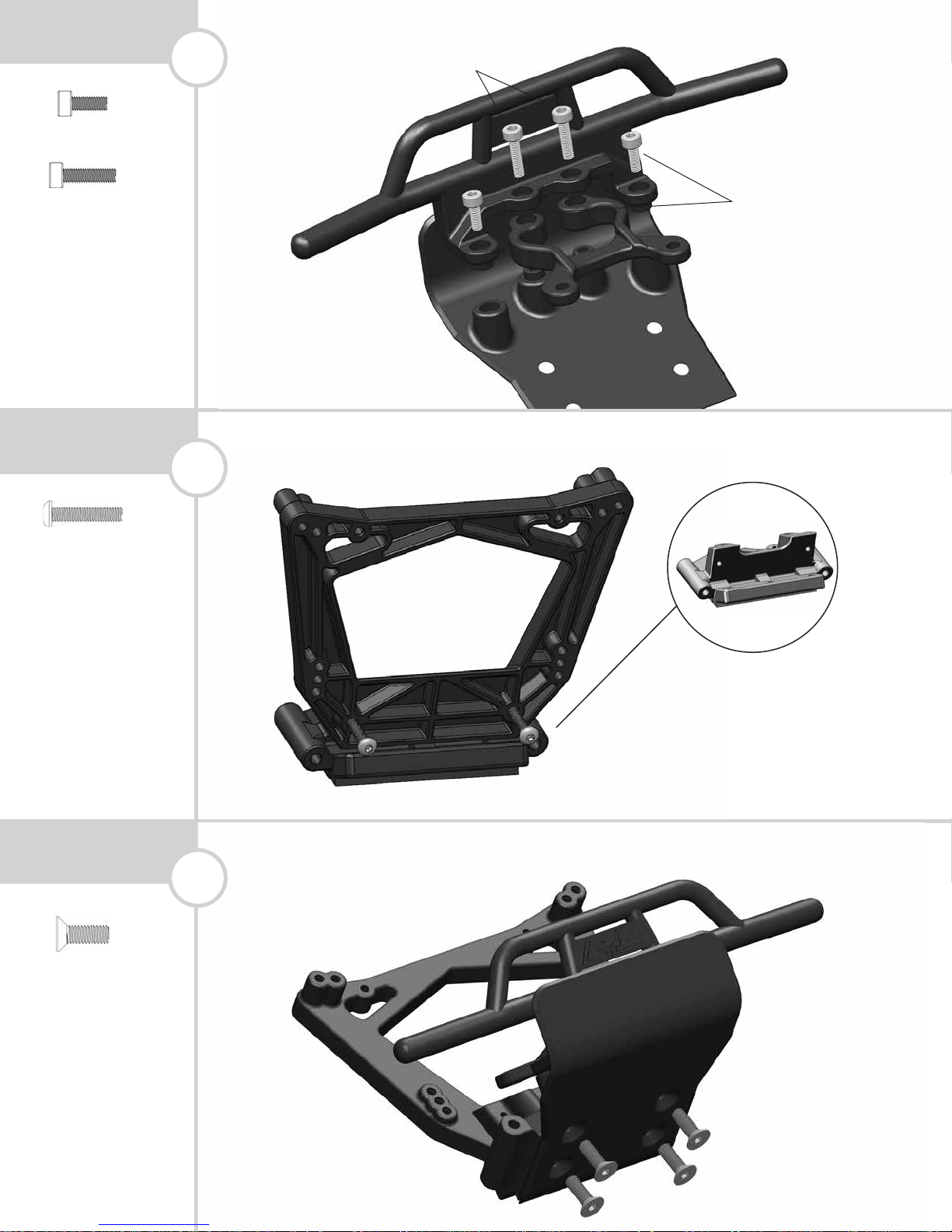

Front Bumper Assembly
BAG ABAG ABAG A
M3 × 12
M3 × 8
HARDWARE USED
(ACTUAL SIZE)
× 2
M3 × 16 BHCS
HARDWARE USED
(ACTUAL SIZE)
Front Shock Tower to Bulkhead
2
Front Bumper to Bulkhead
3
× 4
M4 × 12 FHCS
Page 4
HARDWARE USED
(ACTUAL SIZE)

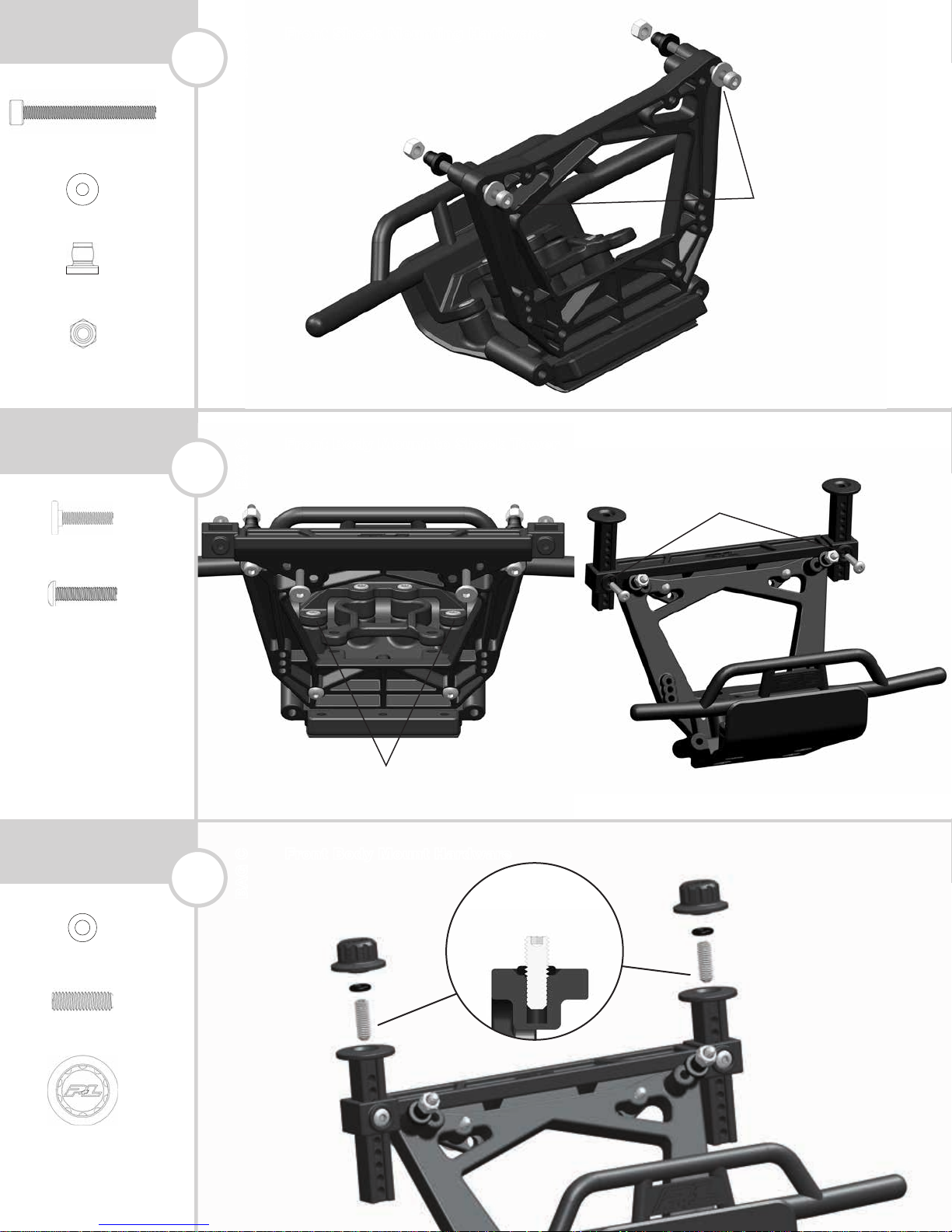

Front Shock Mounting Hardware
× 2
M3 X 30 SHCS
× 2
M3 Washer
× 2
Ball Ends
× 2
M3 Locknut
HARDWARE USED
(ACTUAL SIZE)
× 2
M3 × 12 Low Prole
4
5
BAG BBAG CBAG C
Front Body Mount to Shock Tower
TH
HOLE FROM TOP
7
OUTSIDE HOLES
× 2
M3 × 14 BHCS
HARDWARE USED
(ACTUAL SIZE)
× 2
Black O-Ring
× 2
M4 × 14 Setscrew
MIDDLE HOLE
Front Body Mount Hardware
6
Install setscrew leaving
½ of the threads exposed
× 2
Secure-Loc Cap
Page 5
HARDWARE USED
(ACTUAL SIZE)

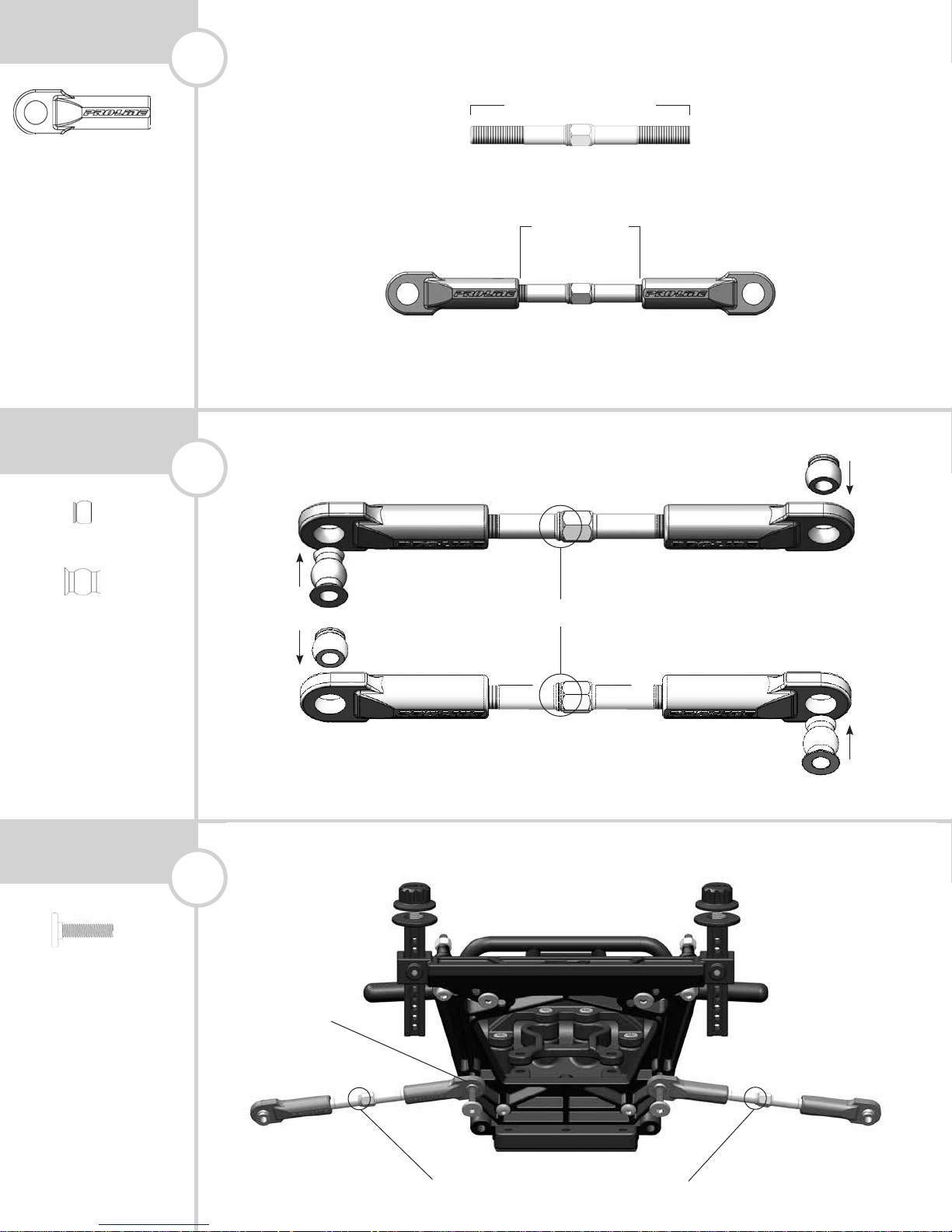

Front Camber Link Rod Ends
× 4
Long Rod Ends
HARDWARE USED
(ACTUAL SIZE)
× 2
Small Inner Pivot Balls
7
8
BAG DBAG DBAG D
50mm (ACTUAL SIZE)
27.5mm
(ACTUAL SIZE)
× 2
USE INCLUDED TURNBUCKLE WRENCH
Front Camber Link Pivot Balls
DRIVER’S SIDE LINK
× 2
Large Inner Pivot Balls
HARDWARE USED
(ACTUAL SIZE)
× 2
M3 × 12 Low Prole
KEEP THESE MARKS ON DRIVER’S SIDE
PASSENGER’S SIDE LINK
“DRIVER’S SIDE” AND “PASSENGER’S SIDE” REFER TO U.S. STANDARDS
Front Camber Links to Shock Tower
9
MIDDLE HOLE
KEEP THESE MARKS ON DRIVER’S SIDE
Page 6
HARDWARE USED
(ACTUAL SIZE)
× 2
Front Inner Hinge Pin
× 2
M3 Locknut
Hinge Pin Brace × 1
10

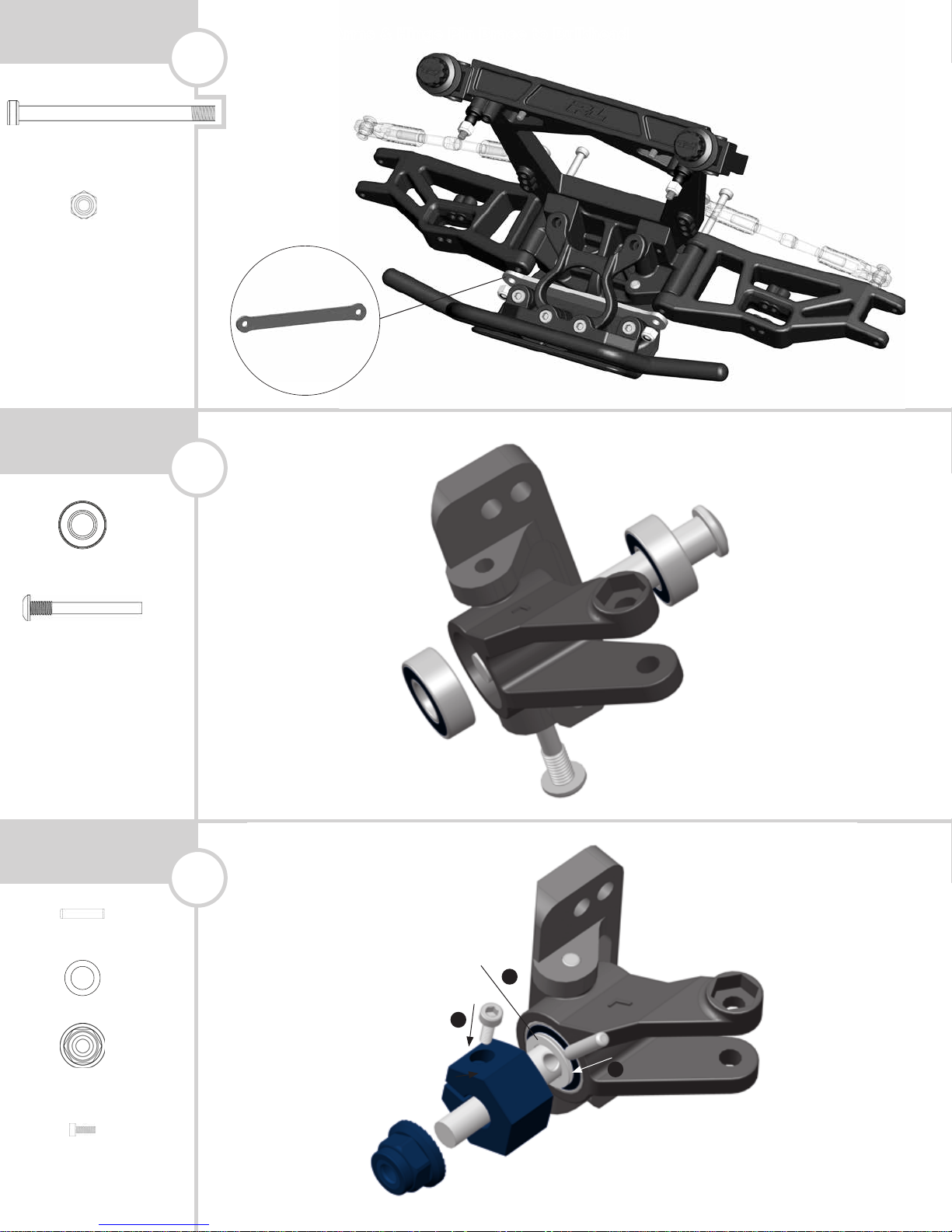

Front Arms & Hinge Pin Brace to Bulkhead
BAG DBAG EBAG E
HARDWARE USED
(ACTUAL SIZE)
× 4
5 × 11 Bearing
× 2
King Pin
Axle × 2
HARDWARE USED
(ACTUAL SIZE)
Front Hub Assembly
11
REPEAT THIS STEP FOR OPPOSITE SIDE
Front Wheel Hex Assembly
12
× 2
Cross Pin
2 x SHIMS BETWEEN BEARING AND PIN
× 4
5 × 8 × 0.25 Shims
× 2
Serrated Locknut
× 2
M1.6 × 6 SHCS
1
3
2
REPEAT THIS STEP FOR OPPOSITE SIDE
Page 7
HARDWARE USED
(ACTUAL SIZE)
13

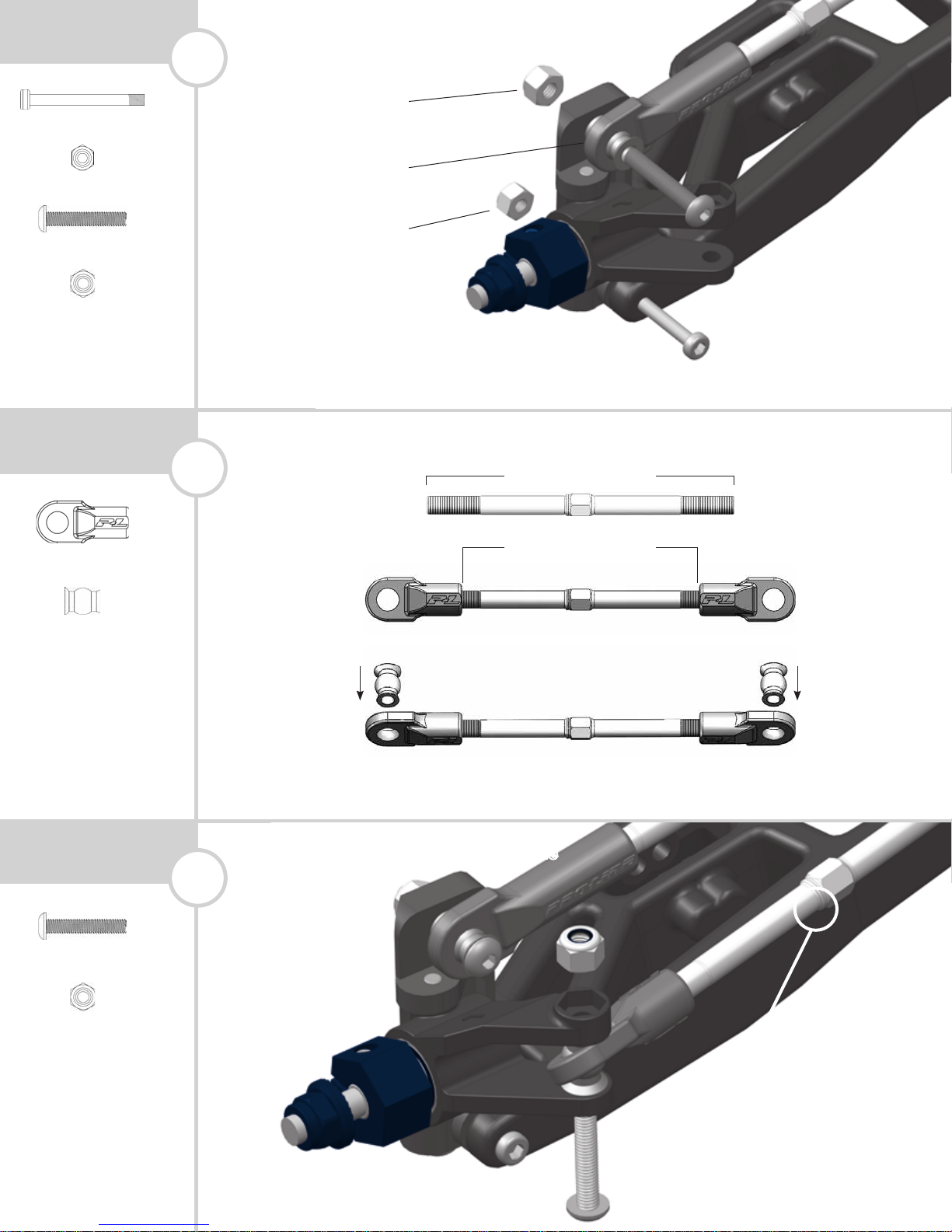

Front Hub Assembly to Camber Link & Arm
BAG FBAG FBAG F
× 2
Front Outer Hinge Pin
× 2
M2.5 Locknut
× 2
M3 × 18 BHCS
× 2
M3 Locknut
HARDWARE USED
(ACTUAL SIZE)
× 4
Short Rod Ends
14
M3 LOCKNUT
OUTSIDE HOLE
M2.5 LOCKNUT
REPEAT THIS STEP FOR OPPOSITE SIDE
Steering Links to Rod Ends & Pivot Balls
70mm (ACTUAL SIZE)
53.5mm (ACTUAL SIZE)
× 4
Large Pivot Balls
HARDWARE USED
(ACTUAL SIZE)
× 2
M3 × 18 BHCS
× 2
M3 Locknut
× 2
USE INCLUDED TURNBUCKLE WRENCH, REPEAT THIS STEP FOR OPPOSITE SIDE
Steering Link to Steering Knuckle
15
KEEP THESE MARKS ON DRIVER’S SIDE
REPEAT THIS STEP FOR OPPOSITE SIDE
Page 8
HARDWARE USED
(ACTUAL SIZE)
× 2
M3 Locknut
16

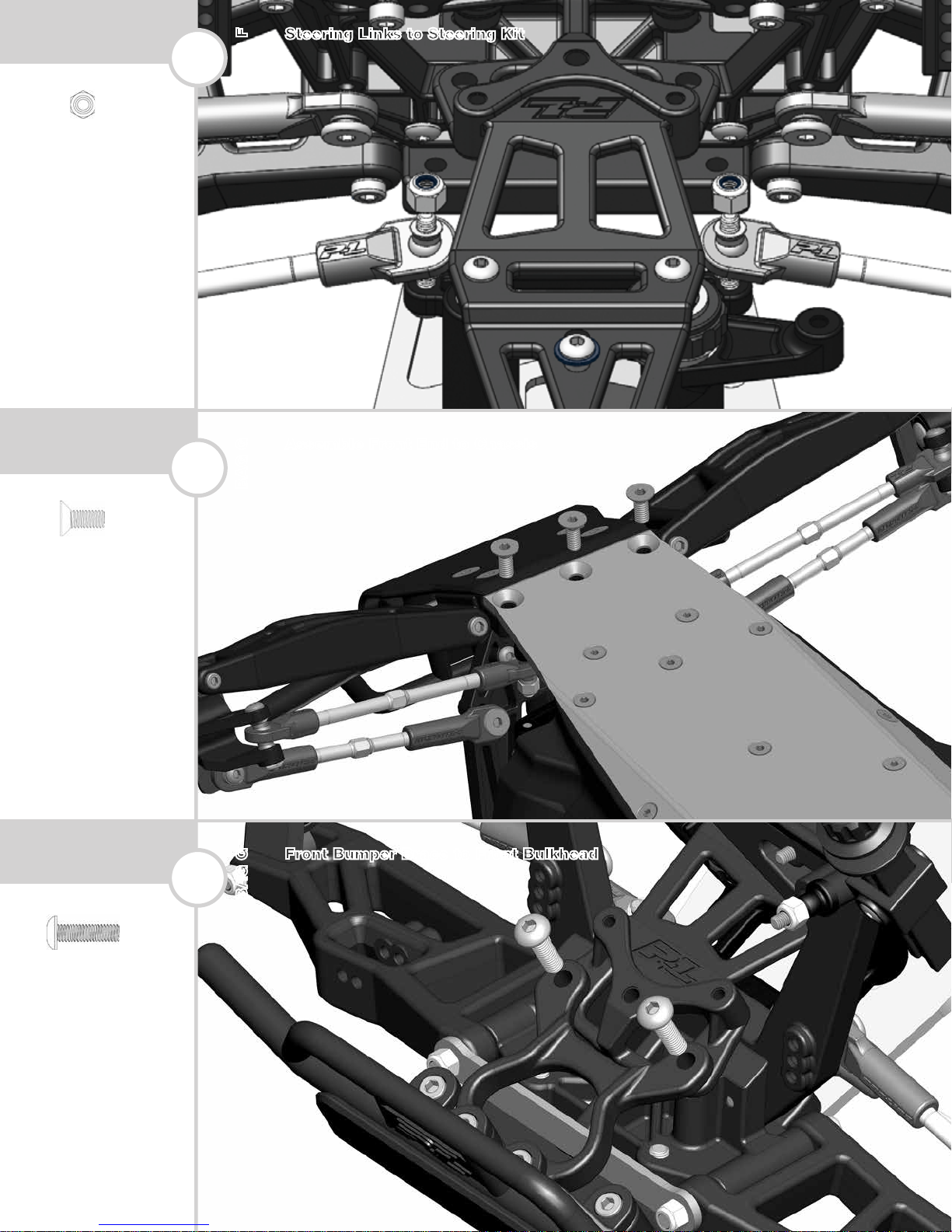

Steering Links to Steering Kit
BAG FBAG GBAG G
HARDWARE USED
(ACTUAL SIZE)
× 3
M4 × 10 FHCS
HARDWARE USED
(ACTUAL SIZE)
Assemble Front End to Chassis
17
Front Bumper Brace to Front Bulkhead
18
× 2
M4 × 14 BHCS
Page 9
HARDWARE USED
(ACTUAL SIZE)
× 2
M3 × 25 SHCS
19

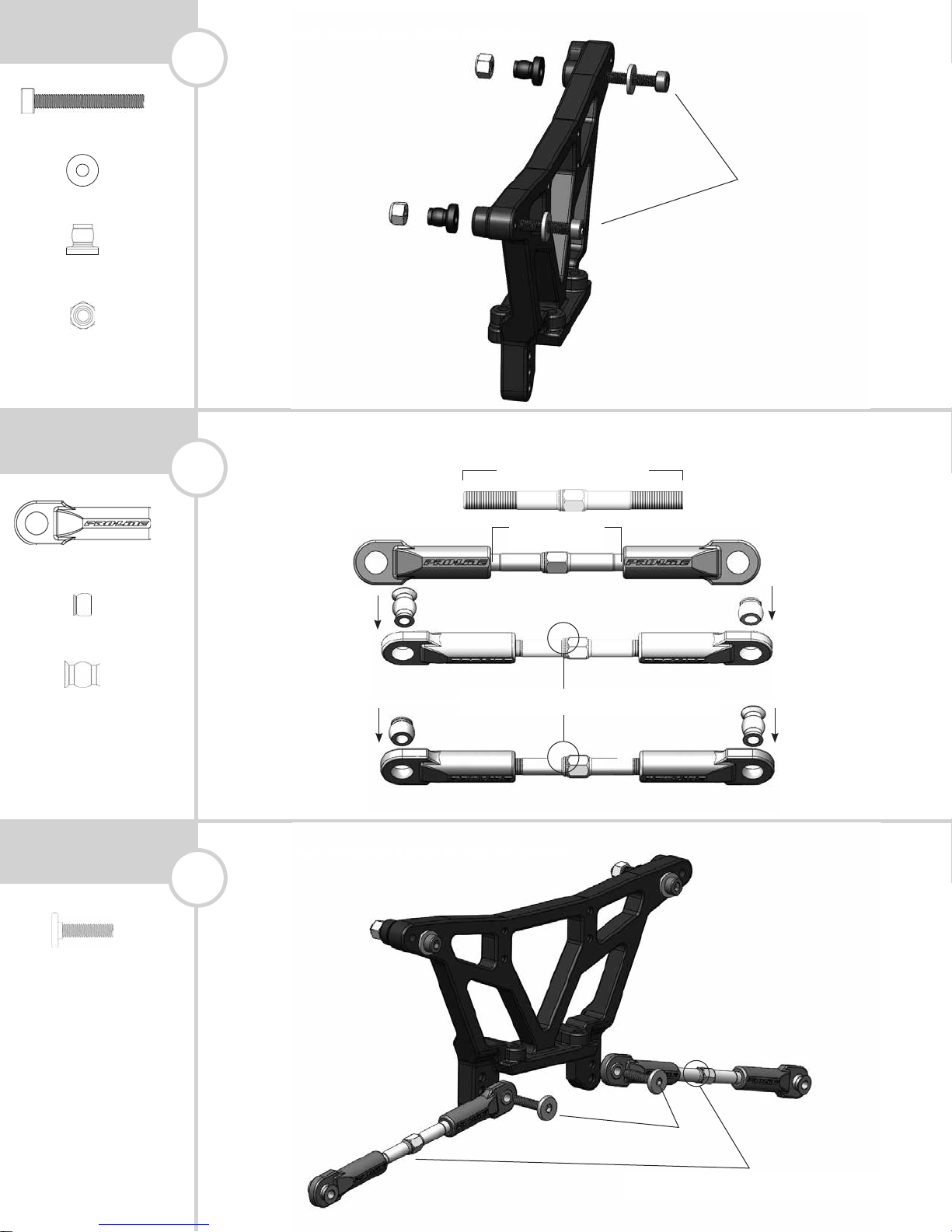

Rear Shock Mounting Hardware
BAG GBAG GBAG G
× 2
M3 Washer
× 2
Ball Ends
× 2
M3 Locknut
HARDWARE USED
(ACTUAL SIZE)
× 4
Long Rod Ends
× 2
Small Inner Pivot Balls
20
INNER HOLES
*Use caution if using power tools. Heat may melt plastic.
Rear Camber Links to Rod Ends & Pivot Balls
50mm (ACTUAL SIZE)
29.5mm
(ACTUAL SIZE)
× 2
DRIVER’S SIDE LINK
× 2
Large Inner Pivot Balls
HARDWARE USED
(ACTUAL SIZE)
× 2
M3 × 12 Low Prole
KEEP THESE MARKS ON DRIVER’S SIDE
PASSENGER’S SIDE LINK
USE INCLUDED TURNBUCKLE WRENCH
Rear Camber Links to Shock Tower
21
MIDDLE HOLES
KEEP THESE MARKS ON DRIVER’S SIDE
Page 10
HARDWARE USED
(ACTUAL SIZE)
× 4
M3 × 16 BHCS

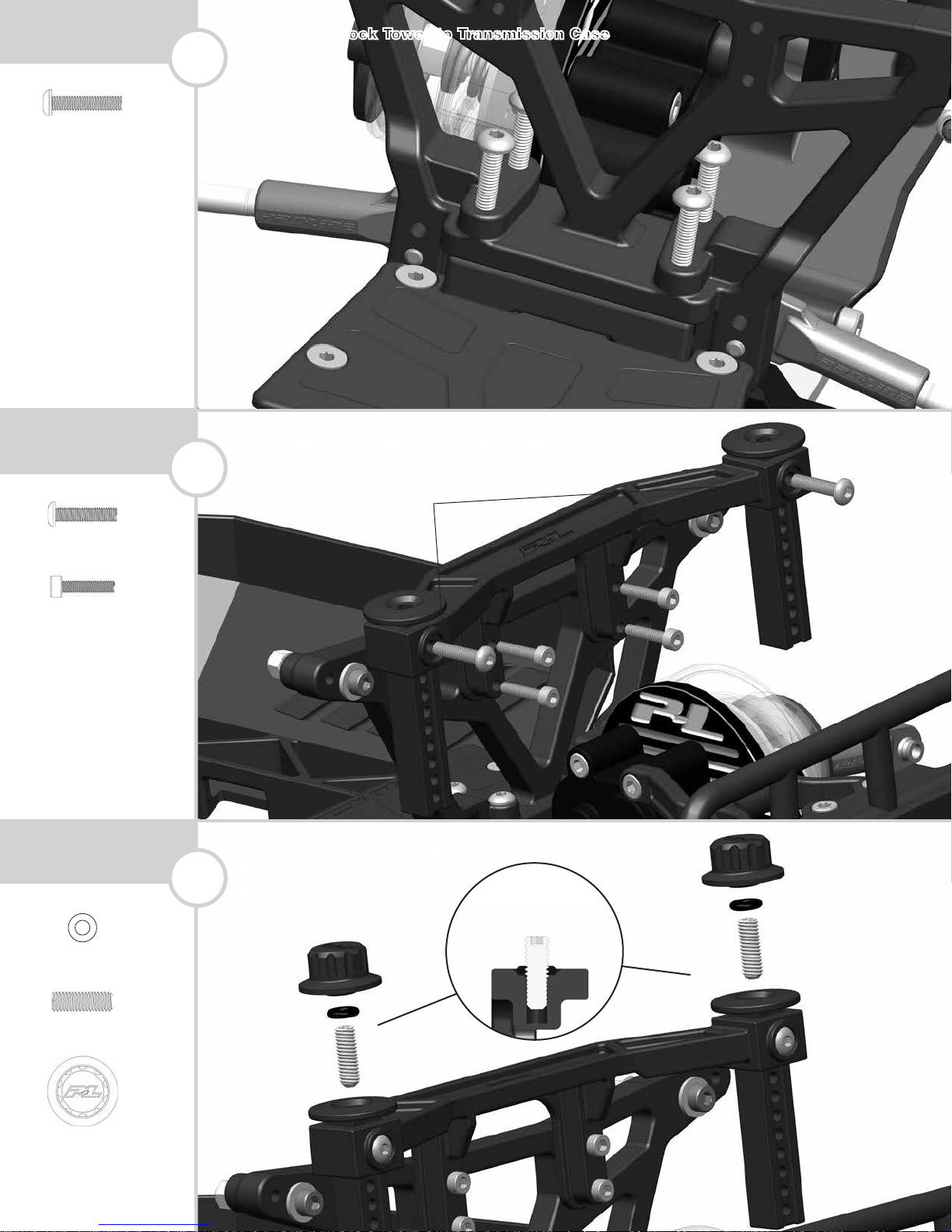

Rear Shock Tower to Transmission Case
22
PROTRAC BAGBAG HBAG H
HARDWARE USED
(ACTUAL SIZE)
× 2
M3 × 14 BHCS
× 4
M2.5 × 12 SHCS
HARDWARE USED
(ACTUAL SIZE)
× 2
Black O-Ring
Rear Body Mount to Shock Tower
23
TOP HOLES
Rear Body Mount Hardware
24
Install setscrew leaving
½ of the threads exposed
× 2
M4 × 14 Setscrew
× 2
Secure-Loc Cap
Page 11
HARDWARE USED
(ACTUAL SIZE)
× 2
Drive Pin
× 2
Drive Pin Cup
× 2
M3 Set Screw
× 2
Retainer Clip

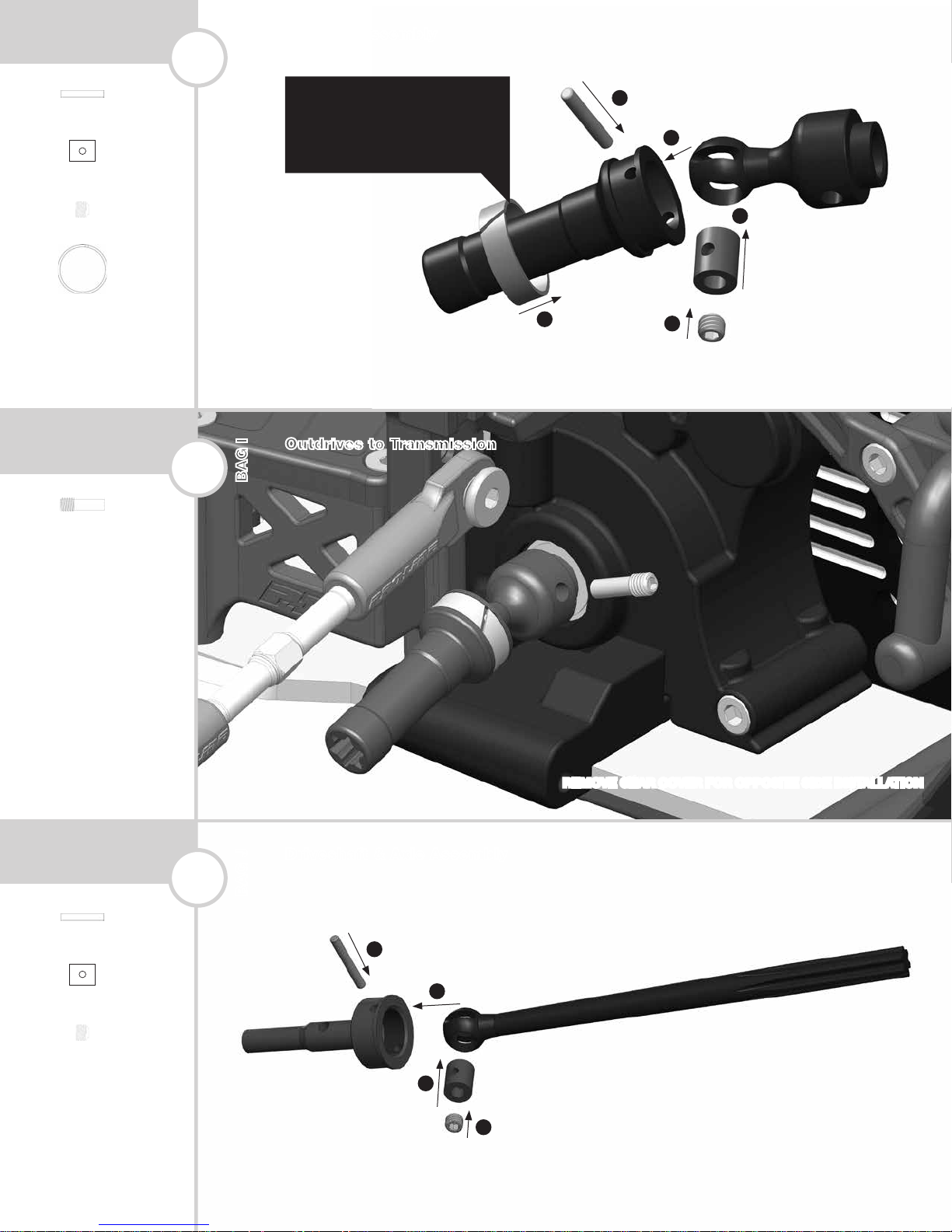

Female Driveshaft × 2
25
Outdrive Assembly
BAG IBAG IBAG J
PRO TIP
Rotate retainer clip so slit is away from pin holes and add a drop of CA Tire Glue (not included) in slit to prevent rotation of clip.
3
2
1
4
5
Sliding Outsdrive × 2
HARDWARE USED
(ACTUAL SIZE)
× 2
M3 × 10 Setscrew
REPEAT THIS STEP FOR OPPOSITE SIDE
Outdrives to Transmission
26
REMOVE GEAR COVER FOR OPPOSITE SIDE INSTALLATION
HARDWARE USED
(ACTUAL SIZE)
Driveshaft & Axle Assembly
27
× 2
Drive Pin
× 2
Drive Pin Cup
× 2
M3 Set Screw
Male Driveshaft × 2
Axle × 2
3
2
1
4
REPEAT THIS STEP FOR OPPOSITE SIDE.
Page 12
HARDWARE USED
(ACTUAL SIZE)
× 2
× 2
18 × 12 × 4 Bearings
5 × 11 Bearing
28

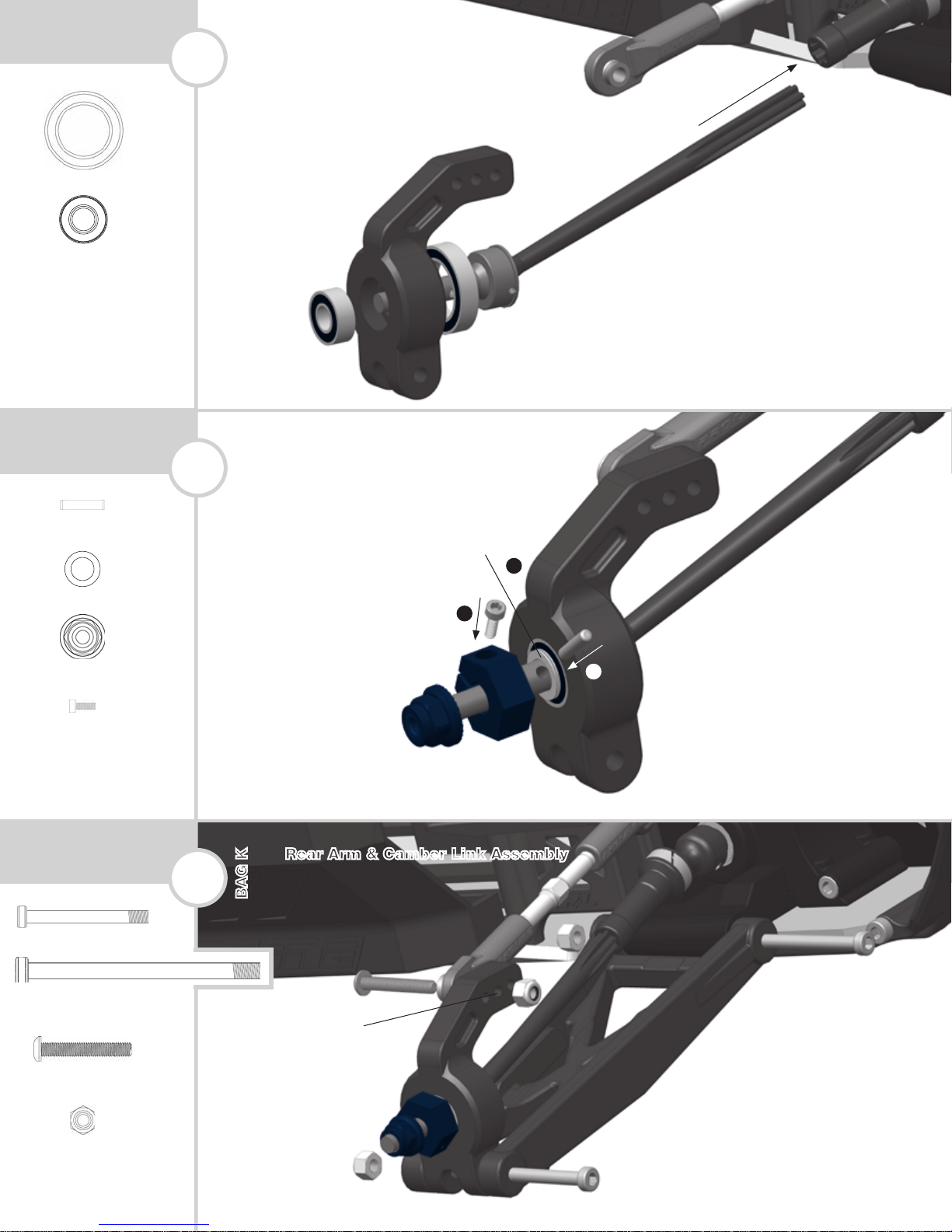

Driveshaft to Outdrive & Hub Carrier
BAG J BAG JBAG K
REPEAT THIS STEP FOR OPPOSITE SIDE
HARDWARE USED
(ACTUAL SIZE)
× 2
Cross Pin
× 4
5 × 8 × 0.25 Shims
× 2
Serrated Locknut
× 2
M1.6 × 6 SHCS
HARDWARE USED
(ACTUAL SIZE)
Rear Wheel Hex Assembly
29
2 x SHIMS BETWEEN BEARING AND PIN
1
3
2
REPEAT THIS STEP FOR OPPOSITE SIDE
Rear Arm & Camber Link Assembly
30
× 2
Rear Outer Hinge Pin
× 2
Rear Inner Hinge Pin
× 2
M3 × 20 BHCS
× 6
M3 Locknut
MIDDLE HOLE
REPEAT THIS STEP FOR OPPOSITE SIDE
Page 13
HARDWARE USED
(ACTUAL SIZE)
31

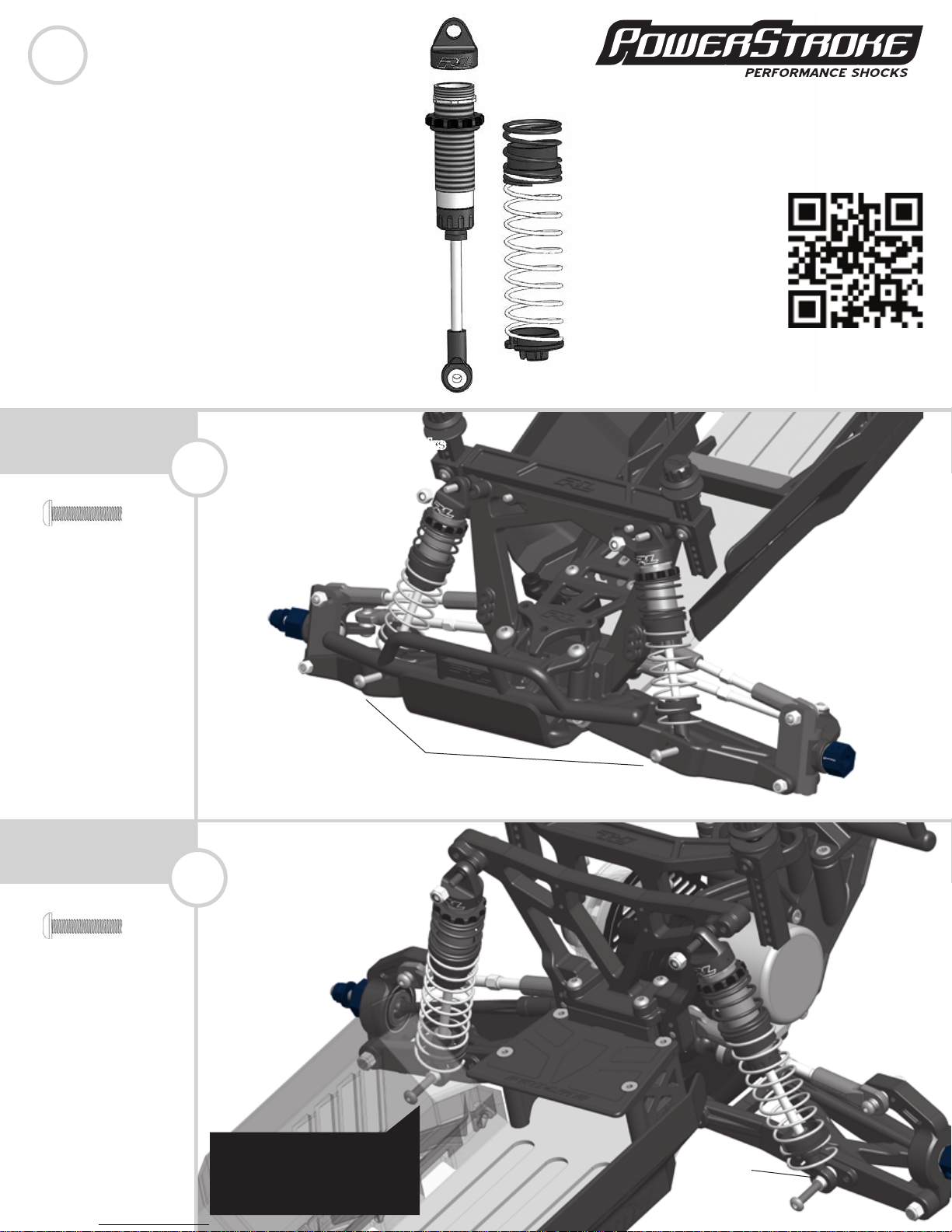

Shock Setup (Fluids Bag)
× 4
1. Remove Springs
2. Fill with oil
3. Bleed
4. Tighten
5. Replace Springs
HARDWARE USED
(ACTUAL SIZE)
× 2
M3 × 16 BHCS
Use M3 Locknuts
installed on Step 4
32
Install Front Shocks
BAG KBAG K
OUTSIDE HOLE
prolineracing.com/pro-mt/build
for shock assembly videos
Visit
and spring rate charts.
HARDWARE USED
(ACTUAL SIZE)
Install Rear Shocks
33
× 2
M3 × 16 BHCS
Use M3 Locknuts
installed on Step 19
PRO TIP
Move bottom shock mounting position inward for more suspension travel.
HOLE 2 FROM INSIDE
Page 14
HARDWARE USED
(ACTUAL SIZE)

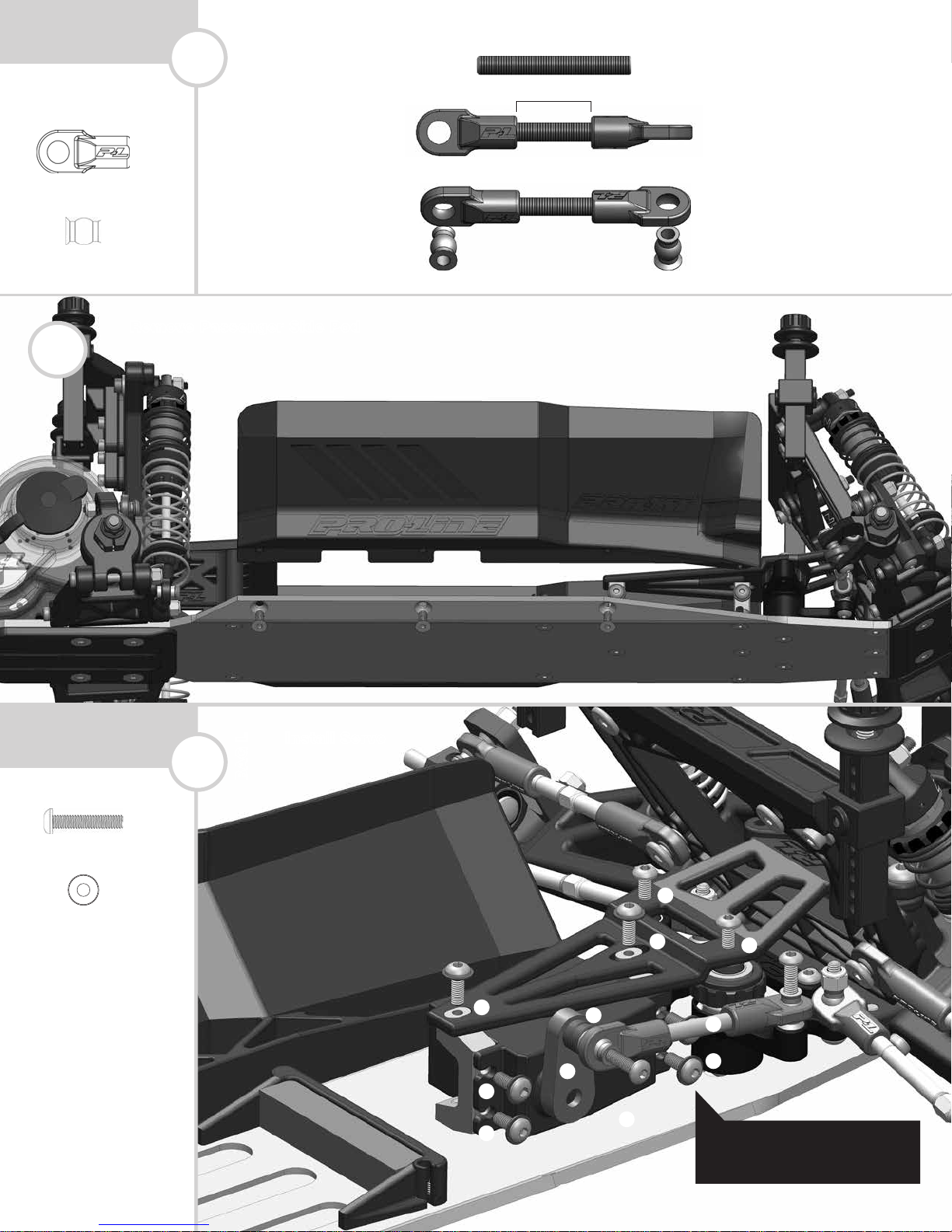

Servo Link
Steering Rod
× 2
Short Rod Ends
× 2
Large Pivot Balls
Remove Passenger Side Pod
35
34
BAG L
17mm (ACTUAL SIZE)
HARDWARE USED
HARDWARE USED
(ACTUAL SIZE)
(ACTUAL SIZE)
× 2
M3 × 16 BHCS
× 2
3 × 7 × 2.5 Spacers
Install Servo
36
BAG L
1. Remove (4) screws in servo mount
2. Loosen (4) screws in top brace
3. Install servo
4. Tighten all screws
5. Zero out servo with horn vertical
6. Align link straight with spacers
7. Reinstall side pod from Step 35
2
2
2
1
1
6
5
3
2
1
1
PRO TIP
Use thread-locking compound on all screws threading into metal.
Page 15
HARDWARE USED
(ACTUAL SIZE)
× 2
M3 × 8 SHCS
× 2
HD Motor Washer

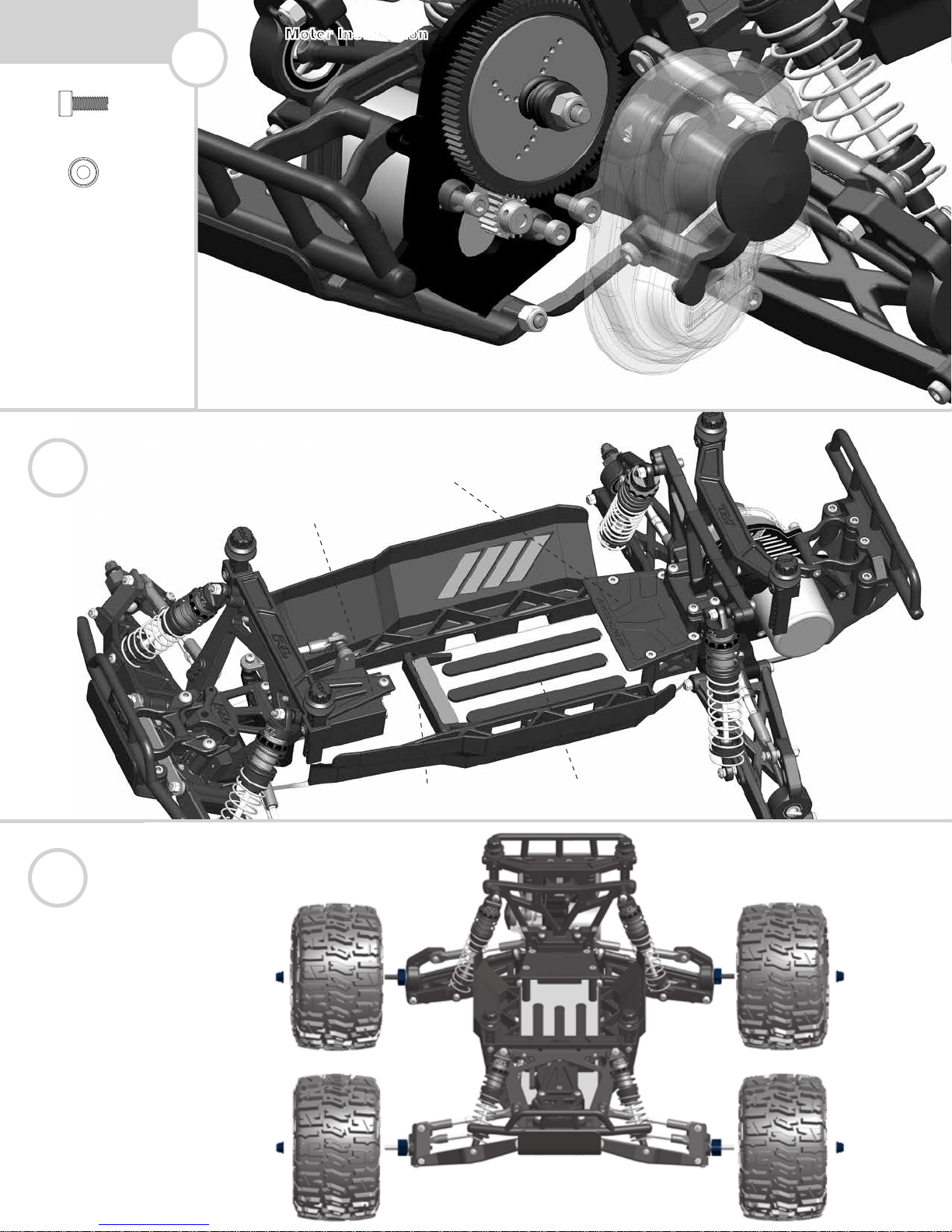

Motor Installation
37
BAG L
1. Remove HD Transmisison Cover
2. Install Motor
3. Set Gear Mesh (Pinion sold separately)
4. Reinstall Gear Cover
HARDWARE USED
(ACTUAL SIZE)
Electronics Placement
38
FOAM BAG
HARDWARE USED
(ACTUAL SIZE)
Install Pre-mounted Trencher Tires
39
SPEED CONTROLLER (Not Included)
RECEIVER (Not Included)
FOAM STRIPSANTENNA TUBE
TIRE BAG
Page 16
HARDWARE USED
(ACTUAL SIZE)
Trim & Prep Sentinel Body
40
BODY BAG
PRO TIPS
1. Cut body along trimlines
2. Wash Body with soap
3. Rinse and dry thoroughly
4. Install window masks
HARDWARE USED
(ACTUAL SIZE)
Paint & Mount Sentinel Body
41
HARDWARE USED
(ACTUAL SIZE)
PRO TIPS
1. Paint body with Lexan/ polycarbonate safe paint
2. Allow paint to dry completely
3. Remove window masks and outer lm
4. Apply decals
5. Ream body post holes on marked dimples
6. Mount body to chassis using Secure-Loc Caps
Congratulations! Enjoy your Pro-Line PRO-MT!
Page 17
6261-00 HD Performance Transmission
6092-01 Transmission Plastics
6092-02 Gear Cover & Plug
6092-03 Motor Plate
6092-04 Transmission Hardware
6092-05 Diff Housing & Idler Gear
6092-06 Diff Internal Gears
6092-07 86T Spur Gear (Stock)
6092-08 Diff Seal Kit
6092-09 Top Shaft & Slipper Plates
6092-10 Slipper Pads
6092-11 Ball Bearings
6063-00 Power Stroke Shocks (Front)
6063-02 Shock Rebuild Kit (2)
6063-03 Front Spring Assortment Kit
6063-05 Mounting Hardware (4)
6063-06 Front Shaft Replacement (2)
6063-01 Power Stroke Shocks (Rear)
6063-02 Shock Rebuild Kit (2)
6063-04 Rear Spring Assortment Kit
6063-05 Mounting Hardware (4)
6063-07 Rear Shaft Replacement (2)
6102-00 Pivot Ball & Rod End Set
6104-00 Front Hinge Pin Brace
6096-00 PRO-2 Hinge Pin Set
6097-00 PRO-2 Front Clamping Hex (2)
6098-00 PRO-2 Rear Clamping Hex (2)
6100-00 4mm Serrated Wheel Nuts (4)
1170-14 Trencher 2.8” on F-11 Wheels (2)
3435-00 Sentinel Clear Body
6262-00 PRO-MT Chassis
Replacement Parts
6262-12 Aluminum Chassis
6262-01 Side Pod Plastics
6262-02 Internal Plastics
6093-04 Servo Mounts & Hardware
6093-05 Steering Posts & Hardware
6062-00 ProTrac Suspension Kit
6062-01 Front Arms
6062-02 Rear Arms
6062-03 Front Shock Tower
6062-04 Rear Shock Tower
6062-06 Camber Links (2)
6062-07 Steering Links (2)
6067-00 Performance Steering Kit
6070-00 Extended Body Mount Kit
6070-01 Body Mount Plastics
6070-02 Thumbwashers & Hardware
6101-00 PRO-2 Front Hub Kit
6101-01 Front Hub Plastics
6101-02 Steel King Pins (4)
6255-00 Aluminum Caster Blocks
6092-16 HD Motor Washers
6262-03 PRO-MT Front Bumper &
Bulkhead
6262-04 PRO-MT Rear Bumper
6262-05 PRO-MT Rear Hub Carriers
6262-06 PRO-MT HD Sliding Axle Kit
6262-07 Drive Pins & Clips
6262-08 Replacement Outdrive
6262-09 Replacement Female Drive Shaft
6262-10 Replacement Male Drive Shaft
6262-11 Replacement Rear Axle
OPTIONAL PARTS
6092-12 Optional Anti-Squat Blocks
6092-13 Optional 78T Spur Gear
6092-15 Optional 82T Spur Gear
6063-03 Front Spring Assortment Kit
6063-04 Rear Spring Assortment Kit
6067-01 Aluminum Steering Rack
6092-00 MIP Super Ball Diff Kit
6308-30 Pre-Assembled Pro-Spec
Shocks (Front)
6308-31 Pre-Assembled Pro-Spec
Shocks (Rear)
6109-00 Carbon Fiber Shock Tower
Brace (Front)
6109-00 Carbon Fiber Shock Tower
Brace (Rear)
Check out our website for our full line of MT Tires, Wheels, Bodies and Accessories!
Page 18
TRACK:
Stock PRO-MT Setup
EVENT:
DRIVER:
QUAL:
FINISH:
FRONT PROTRAC SUSPENSION
INSIDE
RIDE HEIGHT:
REAR PROTRAC SUSPENSION
INSIDE
1 2
CAMBER:
TOE:
DATE:
2 2 35
° ° mm

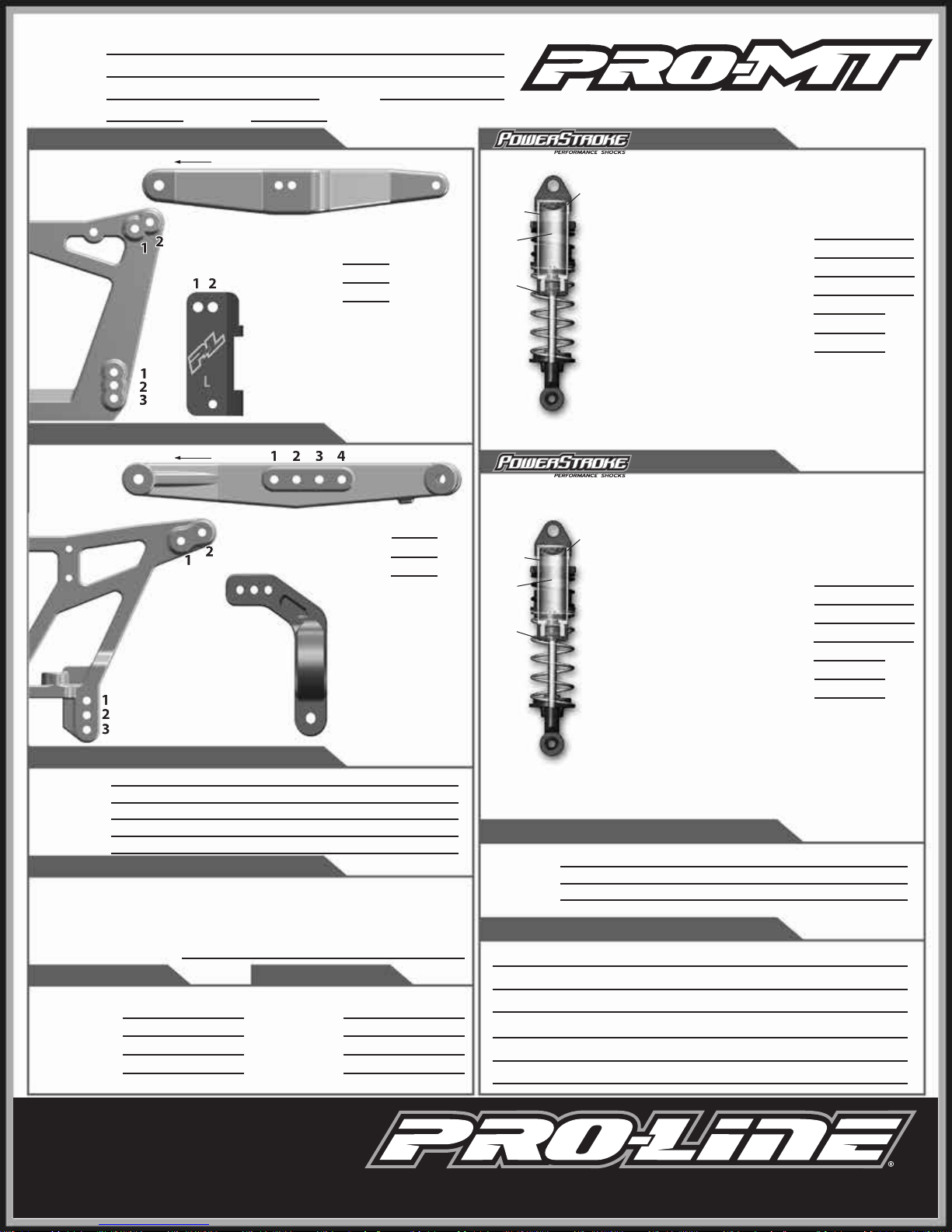

MONSTER TRUCK SETUP SHEET
FRONT SHOCKS
D
B
A
(B) PRIMARY SPRING:
C
(C) SECONDARY SPRING:
COMPRESSION SPACER:
(D) SPRING ADJUSTMENT:
(A) PISTON:
OIL WEIGHT:
DROOP SPACER:
Stock 45 wt Yellow Green
REAR SHOCKS
CAMBER:
ANTI-SQUAT:
1 2 3
RIDE HEIGHT:
ELECTRONICS
MOTOR:
ESC:
RECEIVER:
SERVO: RADIO:
TRACK INFORMATION
TRACTION:
SURFACE:
CONDITIONS:
HIGH MED LOW SMOOTH BUMPY BLUE GROOVE SOFT DIRT CLAY WET DUSTY OTHER:
FRONT TIRES REAR TIRES
2 3 35
° ° mm
D
B
A
C
(B) PRIMARY SPRING:
(C) SECONDARY SPRING:
COMPRESSION SPACER:
(D) SPRING ADJUSTMENT:
TRANSMISSION SETTINGS
PINION:
SPUR GEAR:
DIFF. OIL:
Stock 86 tooth Stock 5,000 wt.
NOTES
(A) PISTON:
OIL WEIGHT:
DROOP SPACER:
Stock 45 wt Yellow Green
Trencher 2.8”
TIRE:
COMPOUND:
INSERT: WHEEL:
M2 Stock F-11 2.8” (#2743-03)
COMPOUND:
TIRE:
INSERT: WHEEL:
For complete step-by-step instructions visit PROLINERACING.com
Trencher 2.8” M2 Stock F-11 2.8” (#2743-03)
Page 19
TRACK:
EVENT:
DRIVER:
QUAL:
FINISH:
FRONT PROTRAC SUSPENSION
INSIDE
RIDE HEIGHT:
REAR PROTRAC SUSPENSION
INSIDE
1 2
CAMBER:
TOE:
DATE:
° ° mm
MONSTER TRUCK SETUP SHEET
FRONT SHOCKS
D
B
A
(B) PRIMARY SPRING:
C
(C) SECONDARY SPRING:
COMPRESSION SPACER:
(D) SPRING ADJUSTMENT:
(A) PISTON:
OIL WEIGHT:
DROOP SPACER:
REAR SHOCKS
CAMBER:
ANTI-SQUAT:
1 2 3
RIDE HEIGHT:
ELECTRONICS
MOTOR:
ESC:
RECEIVER:
SERVO: RADIO:
TRACK INFORMATION
TRACTION:
SURFACE:
CONDITIONS:
HIGH MED LOW SMOOTH BUMPY BLUE GROOVE SOFT DIRT CLAY WET DUSTY OTHER:
FRONT TIRES REAR TIRES
° ° mm
D
B
A
C
(B) PRIMARY SPRING:
(C) SECONDARY SPRING:
COMPRESSION SPACER:
(D) SPRING ADJUSTMENT:
TRANSMISSION SETTINGS
PINION:
SPUR GEAR:
DIFF. OIL:
NOTES
(A) PISTON:
OIL WEIGHT:
DROOP SPACER:
TIRE:
COMPOUND:
INSERT: WHEEL:
COMPOUND:
TIRE:
INSERT: WHEEL:
For complete step-by-step instructions visit PROLINERACING.com
Page 20
Loading...
