PCD 7 Electro

SÈCHE-LINGE À CONDENSATION

CONDENSER TUMBLE DRYER

FR

Table des matières

AVERTISSEMENTS................................................................................................

INSTRUCTIONS IMPORTANTES DE SÉCURITÉ...........................................................

CONSEILS D'ÉCONOMIE D'ÉNERGIE.......................................................................

DÉBALLAGE DE L'APPAREIL...................................................................................

DESCRIPTION DU PRODUIT...................................................................................

AVANT D'INSTALLER L'APPAREIL............................................................................

INSTALLATION.....................................................................................................

Nivellement de l'appareil................................................................................

Installation du tuyau d'évacuation...................................................................

CONNEXION ÉLECTRIQUE.....................................................................................

REMARQUES CONCERNANT L'ENTRETIEN DU LINGE................................................

AVANT LA PREMIÈRE UTILISATION.........................................................................

FONCTIONNEMENT DU SÈCHE-LINGE.....................................................................

Tableau des programmes.................................................................................

Ajouter ou retirer du linge alors que le programme a démarré...........................

Pour changer de programme............................................................................

Démarrage différé..........................................................................................

Verrouillage sécurité enfants..........................................................................

Lumière à l'intérieur du tambour......................................................................

NETTOYAGE ET ENTRETIEN...............................................................................

Nettoyer le filtre à peluches............................................................................

Nettoyer le sèche-linge...................................................................................

Vider le réservoir d'eau du condenseur............................................................

Nettoyer régulièrement le condenseur.............................................................

Remplacement de l'ampoule de la lumière intérieure du tambour......................

GUIDE DE DÉPANNAGE.........................................................................................

DONNÉES TECHNIQUES........................................................................................

3
7
8
8

8
10

10
11

11
12

12
14

14
16

17
18

18
18
19

19
19

20
20
21

21
21

22

FR

AVERTISSEMENTS

Lisez la notice d'utilisation.

Cet appareil est destiné à un usage
domestique uniquement. Toute utilisation
autre que celle prévue pour cet appareil,
ou pour une autre application que celle
prévue, par exemple une application
commerciale, est interdite.

Cet appareil peut être utilisé par des
enfants âgés d'au moins 8 ans et par des
personnes ayant des capacités physiques,
sensorielles ou mentales réduites ou
dénuées d'expérience ou de connaissance,
s'ils (si elles) sont correctement
surveillé(e)s ou si des instructions
relatives à l'utilisation de l'appareil en
toute sécurité leur ont été données et si
les risques encourus ont été appréhendés.
Les enfants ne doivent pas jouer avec
l'appareil. Le nettoyage et l'entretien
par l'usager ne doivent pas être effectués
par des enfants sans surveillance.

3

FR

Si le câble d'alimentation est endommagé,
il doit être remplacé par le fabricant, son
service après vente ou des personnes de
qualification similaire afin d'éviter un
danger.

En ce qui concerne la méthode et la
fréquence du nettoyage, référez-vous à la
section “NETTOYAGE ET ENTRETIEN” en
pages 19 - 21.

La masse maximale de linge sec, en
kilogrammes, pour cet appareil est 7 kg.

Le sèche-linge à tambour ne doit pas être
utilisé si des produits chimiques ont été
utilisés pour le nettoyage.

Le collecteur de bourre doit être nettoyé
fréquemment.

Il ne faut pas laisser de la bourre
s'accumuler autour du sèche-linge à
tambour.

Une ventilation appropriée doit être
fournie afin d'éviter un refoulement, à
l'intérieur de la pièce, de gaz provenant
d'appareils brûlant d'autres combustibles,
y compris les feux ouverts.

4

FR

Attention, surface chaude.

Ne pas sécher dans le sèche-linge à
tambour des articles non lavés.

Il convient que les articles qui ont été
salis avec des substances telles que l'huile
de cuisson, l'acétone, l'alcool, l'essence,
le kérosène, les détachants, la
térébenthine, la cire et les substances
pour retirer la cire soient lavés dans de
l'eau chaude avec une quantité
supplémentaire de détergent avant d'être
séchés dans le sèche-linge à tambour.

Il convient que les articles comme le
caoutchouc mousse (mousse de latex), les
bonnets de douche, les textiles étanches,
les articles doublés de caoutchouc et les
vêtements ou les oreillers comprenant
des parties en caoutchouc mousse ne
soient pas séchés dans le sèche-linge à
tambour.

Il convient d'utiliser les produits
assouplissants, ou produits similaires,
conformément aux instructions relatives
aux produits assouplissants.

5

FR

La partie finale d'un cycle de sèche-linge à
tambour se produit sans chaleur (cycle de
refroidissement) afin de s'assurer que les
articles sont soumis à une temperature
garantissant qu'ils ne seront pas
endommagés.

Retirer des poches tous les objets tels que
briquets et allumettes.

MISE EN GARDE: Ne jamais arrêter un
sèche-linge à tambour avant la fin du cycle
de séchage, à moins que tous les articles
ne soient retirés rapidement et étalés, de
telle sorte que la chaleur soit dissipée.

Les ouvertures de ventilation ne doivent
pas être obstruées par
un tapis.

L'air rejeté ne doit pas être évacué dans
une évacuation utilisée pour les fumées
rejetées provenant des appareils brûlant
du gaz ou d'autres combustibles.

L'appareil ne doit pas être installé derrière
une porte à verrouillage, une porte
coulissante ou une porte ayant une
charnière du côté opposé à celle du
sèche-linge, empêchant ainsi l'ouverture
totale du sèche-linge à tambour.

Il convient de maintenir à distance les
enfants de moins de 3 ans,à moins qu’ils ne
soient sous une surveillance continue.

6

FR

INSTRUCTIONS IMPORTANTES DE SÉCURITÉ

- Il est dangereux de modifier les spécifications du produit
ou le produit lui-même de quelque manière que ce soit.

- Débranchez toujours l'appareil après l'utilisation, avant
de le nettoyer et de procéder à un entretien.

- Ne débranchez pas l'adaptateur secteur en tirant sur le
câble d'alimentation. Veuillez toujours saisir la prise pour
débrancher le câble.

- Ne tentez pas de débrancher la prise d'alimentation de la
prise de courant avec les mains mouillées.

- N'utilisez pas de rallonge électrique ni de multiprise pour
connecter le câble d'alimentation.

- Gardez le sèche-linge loin de la cuisinière, de toute
flamme vive et de tout autre objet inflammable.

- N'installez pas ni n'entreposez pas le sèche-linge dans un

endroit où il pourrait être exposé aux intempéries.

- Ne placez pas de produits inflammables à proximité du
sèche-linge.

- Ne placez pas d'objets lourds, d'appareils de chauffage,
ou d'objets contenant de l'eau ou un liquide sur le
sèche-linge. Ils pourraient causer des dommages.

- N'insérez pas de linge non égoutté dans le sèche-linge.
Les vêtements doivent être essorés auparavant dans la
machine à laver ou essorés à la main avant d'être placés
dans le sèche-linge.

- Les vêtements qui ont été en contact avec des liquides
volatiles ne doivent pas être séchés en machine. Tout
liquide doit être complètement enlevé de l'article avant
de le sécher dans cet appareil.

- Ne laissez pas des enfants ou des adultes jouer sur ou à
l'intérieur du sèche-linge. Vérifiez toujours le tambour
avant de mettre l'appareil en marche.

- Les pièces de monnaie, épingles à nourrice, clous, vis,
cailloux ou tout autre objet dur ou matière tranchante
peuvent sérieusement endommager le sèche-linge et ne
doivent pas être insérés dans l'appareil.

- N'utilisez pas le sèche-linge sans les filtres en place ou si
les filtres sont endommagés.

- Le filtre doit être régulièrement nettoyé.

7

FR

CONSEILS D'ÉCONOMIE D'ÉNERGIE

Pour éviter un temps de séchage trop long et une trop forte consommation
d'énergie:

-Assurez-vous que votre linge est complètement essoré avant le séchage.

-Chargez le linge selon la quantité optimale recommandée pour le
programme utilisé (voir Tableau des programmes).

-Assurez-vous que la pièce dans laquelle se trouve le sèche-linge est bien
ventilée.

-Assurez-vous que le filtre est propre avant d'utiliser le sèche-linge.

DÉBALLAGE DE L'APPAREIL

-Cet appareil est lourd. Prenez des précautions lorsque vous le déplacez.

-Après avoir déballé l'appareil, assurez-vous qu'il n'est pas endommagé.

En cas de doute, n'utilisez pas l'appareil et contactez le service après-vente.

-Tous les matériaux d'emballage doivent être retirés avant l'utilisation.

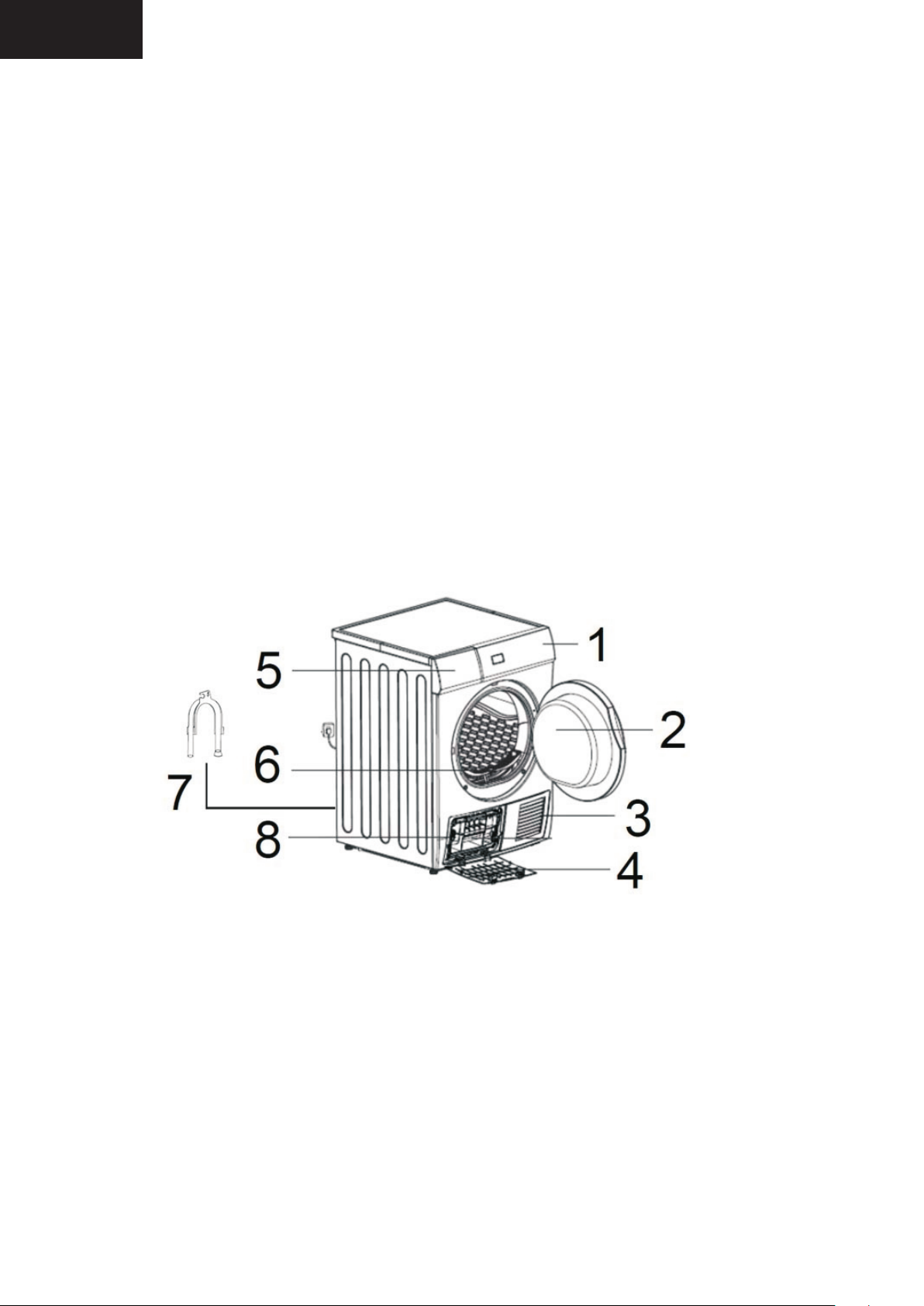

DESCRIPTION DU PRODUIT

.

1 Panneau de contrôle

2.Porte du tambour

3.Grille de ventilation

4.Trappe inférieure

6.Filtre à peluches

7.Tuyau d'évacuation

8.Couvercle du condenseur

5.Réservoir d'eau du condenseur

8

FR

Panneau de Contrôle

Écran

Partie gauche

Boutons

Démarrage différé :
Durée :

Démarrage/Pause :

Anti-froissage :

Bouton de
sélection du
programme

Bouton
Marche/Arrêt

Séchage doux:

Verrouillage sécurité enfants : +

Indicateurs lumineux:

Séchage :
Repassage :

Séchage normal :

Aération:

Fonction
anti- froissage
supplémentaire :

Fonction de séchage
doux supplémentaire :

Au-dessus du bouton

Au-dessus du bouton

9

FR

Partie droite

AVANT D'INSTALLER L'APPAREIL

Avant de brancher votre sèche-linge à une prise électrique, vérifiez que
la tension indiquée sur la plaque signalétique de votre appareil
correspond à la tension du secteur de votre logement. Une tension
différente pourrait endommager l'appareil.

La prise du câble d'alimentation sert de dispositif de déconnexion de
l'appareil du secteur et doit donc toujours rester accessible. Pour
déconnecter l'appareil de la source d'alimentation, éteignez l'appareil
puis débranchez le câble d'alimentation de la prise électrique.

Cet appareil doit être relié à la terre. Le fabricant n'est pas responsable
pour les dommages se produisant à cause d'une utilisation de l'appareil
sans mise à la terre.

INSTALLATION

-Pour plus de commodité, nous vous recommandons de placer votre
sèche-linge près de votre machine à laver.

-Installez l'appareil dans un endroit propre où les saletés ne
s'accumulent pas.

-L'appareil ne doit pas être situé à proximité d'une plaque de cuisson
à gaz, d'une cuisinière, d'un chauffe-eau ou d'un gril, car les flammes
des brûleurs pourraient l'endommager.

-Lors de l'installation de l'appareil, assurez-vous que le câble
d'alimentation n'est pas coincé ni écrasé.

-L'appareil fonctionne le mieux sous une température
ambiante entre 5 ° C et 35 ° C. En dehors de cette plage
de température, les performances peuvent être
affectées.

-Pour améliorer les performances de séchage, gardez
l'arrière de l'appareil loin du mur.

-L'appareil ne doit pas être installé derrière une porte à
verrouillage, une porte coulissante ou une porte ayant
des charnières du côté opposé à celle du sèche-linge,
empêchant ainsi l'ouverture totale du sèche-linge à tambour.

-Pour limiter au maximum les vibrations et le bruit lorsque que le
sèche-linge est en marche, placez-le sur une surface plane et ferme.

10

FR

Nivellement de l'appareil

Le sèche-linge doit être parfaitement nivelé pour assurer un
fonctionnement sûr et adéquat.
Si le sèche-linge n'est pas bien à plat sur le sol, ajustez les pieds
réglables selon les besoins.

Si l'appareil est installé sur un sol recouvert d'une moquette ou sur
un tapis, veuillez ajuster les pieds afin de permettre à l'air de
circuler librement sous l'appareil.

Installation du tuyau d'évacuation (pour évacuer directement l'eau de
condensation)

Pour éviter d'avoir à vider le réservoir d'eau du condenseur à chaque
fois que vous utilisez le sèche-linge, vous pouvez utiliser le tuyau
d'évacuation fourni pour éliminer directement l'eau du condenseur
vers la vidange.

Enlevez le tuyau intérieur du

1.
connecteur de tuyau situé à
l'arrière du sèche-linge.

.

2 Insérez une extrémité du tuyau
d'évacuation fourni dans le
raccord du tuyau.

3.Placez et fixez l'autre extrémité
du tuyau d'évacuation à proximité
d'un lavabo à l'aide d'un raccord
en U.

20 0cm

Ma x. 120 cm

Assurez-vous de respecter tous les
codes et règlements locaux
concernant l'évacuation des eaux
usées vers un lieu de vidange
approprié.

11

FR

CONNEXION ÉLECTRIQUE

Danger:
Pour effectuer la connexion électrique de votre appareil :

-La connexion à l'alimentation secteur doit être conforme aux normes
locales et aux règlements.

-N'utilisez pas de rallonge électrique, ni d'adaptateur ou autre dispositif similaire.

-La prise doit être facilement accessible après l'installation de l'appareil.

-En cas de doute sur l'état de votre connexion, consultez un électricien qualifié.

Avertissement ! Le fabricant décline toute responsabilité en cas de

dommage ou blessure qui pourrait résulter du non respect des consignes de
raccordement électrique indiquées ci-dessus.

REMARQUES CONCERNANT L'ENTRETIEN DU LINGE

Étiquettes d'entretien des vêtements

Les vêtements ont leur propre étiquette d'entretien de lavage et il est
recommandé de suivre les indications de séchage expliquées ci-dessous.

Séchage

Étendre / sécher
à l'air

Nettoyer à sec

Séchage au
sèche-linge

Faire égoutter Sécher à plat

Ne pas nettoyer
à sec

Ne pas sécher dans
un sèche-linge

Nettoyage à sec
avec n'importe quel
solvant

Ne pas sécher

Sécher à l'ombre

Nettoyage à sec,
solvant à base de
pétrole seulement

Les nouveaux vêtements de couleur foncée doivent être lavés et séchés
séparément des vêtements de couleur claire pour éviter le risque que les
couleurs déteignent et décolorent d'autres vêtements ou même les

composants en plastique à l'intérieur du sèche-linge. Les fibres de
couleur foncée peuvent déteindre sur les vêtements de couleur claire
et vice versa.

Caoutchouc et plastiques

Ne faites pas sécher les articles contenant du caoutchouc ou des
matières plastiques tels que:
a) les tabliers, les bavoirs et les housses de chaise
b) les rideaux et les nappes
c) les tapis de bain

12

FR

Vêtements de bébé et chemises de nuit

Vérifiez toujours les étiquettes d'entretien du fabricant.

Vêtements infroissables

Sortez les vêtements infroissables dès que le sèche-linge s'arrête pour
réduire les plis.

Vêtements tricotés

Certains vêtements tricotés, tels que les T-shirts et sous-vêtements ont
tendance à rétrécir en fonction de leur qualité. Ne faites pas trop sécher
ces textiles.

Capacité de charge

Les poids suivants ne sont donnés qu'à titre indicatif.

Vêtements

Poids

approximatif

(g)

Vêtements

Poids

approximatif

(g)

Manteaux mixtes

Vestes en coton

Jeans

Tricots de corps en

coton

Chaussettes

Linge de maison

Draps de coton (lit simple)

Drap housse en coton

800

800

800

180

30

Poids

approximatif

(g)

600

900

13

Vêtements de

travail en coton

Pyjamas

Chemises en coton

Sous-vêtements en

coton

1120

200

300

70

FR

AVANT LA PREMIÈRE UTILISATION

Afin d'éliminer les résidus qui pourraient avoir été produits en usine,
essuyez le tambour du sèche-linge avec un chiffon humide ou effectuez
un bref cycle de séchage (durant environ 30 minutes) avec des chiffons
humides placés dans le sèche-linge.

FONCTIONNEMENT DU SÈCHE-LINGE

1.Ouvrez la porte.

2.Vérifiez si les filtres et le tambour sont propres.

.

Si ce n'est pas le cas, nettoyez-les en vous référant au paragraphe
"Nettoyage et entretien".

3.Placez le linge dans le tambour après l'avoir trié.

.

Les vêtements doivent être triés en fonction de leur type de fibres et du
niveau de séchage requis. Tous les cordons et ceintures des vêtements
doivent être bien attachés et fixés avant d'être mis dans le tambour.

.

Ne surchargez pas le tambour (référez-vous au "Tableau des programmes"
indiquant les charges recommandées pour chaque programme).

ATTENTION :

Ne faites pas sécher des vêtements sales dans le sèche-linge.

4.Refermez la porte.

.

Avant de fermer la porte, vérifiez que le linge est bien inséré à l'intérieur
du tambour, de sorte qu'il ne puisse pas se coincer ou être abîmé.

5.Mettez le sèche-linge en marche.

.

Appuyez sur

.

Si aucun programme n'est lancé avant environ 10 minutes, l'appareil
s'éteindra automatiquement.

6.Sélectionnez un programme en tournant le bouton de sélection des
programmes.

.

L'écran affichera le temps restant pour le
programme que vous avez sélectionné.

.

Si vous sélectionnez le programme CHAUD( ), réglez la durée de
séchage en appuyant plusieurs fois sur .La durée de séchage peut être
réglée de 20 à 60 minutes par intervalles de 10 minutes.

14

FR

7.Sélectionnez la(les) fonction(s) supplémentaire(s) anti-froissage / séchage
doux si nécessaire.

REMARQUE : Les fonctions supplémentaires pouvant être

sélectionnées dépendent du programme que vous avez choisi.

.

Anti-froissage:

Cette fonction permet d'éviter la formation de plis dans les vêtements.
Appuyez sur pour sélectionner cette fonction. L'indicateur
lumineux situé au-dessus du bouton s'allume pour indiquer que cette
fonction est activée. Lorsqu'un programme de séchage est terminé,
le sèche-linge continuera à tourner le linge à intervalles réguliers
pendant environ 2 heures.

Pour désactiver la fonction, appuyez de nouveau sur et son
indicateur lumineux s'éteindra.

.

Séchage doux:

Cette fonction s'effectue à une température de séchage réduite pour le
linge sensible à la chaleur. La sélection de cette fonction prolongera la
durée du cycle de séchage.

Appuyez sur pour sélectionner cette fonction. L'indicateur

lumineux situé au-dessus du bouton s'allume pour indiquer que cette
fonction est activée.

Pour désactiver la fonction, appuyez de nouveau sur et son
indicateur lumineux s'éteindra.

8.Appuyez sur

.

Pendant le cycle de séchage, l'indicateur lumineux clignote pour
indiquer le statut du cycle en cours.

9.

Une fois le cycle terminé, l'appareil émettra plusieurs bips sonores et

l'écran affichera “—”.

.

La partie finale d'un cycle de séchage se produit sans chaleur (cycle de

refroidissement) afin d'assurer que le linge reste à une température
qui ne l'endommagera pas.

15

FR

.

Anti-froissage: Si le linge n'est pas retiré à la fin du cycle de séchage, un
cycle anti-froissage automatique fonctionnera à intervalles réguliers
durant 30 minutes environ (si vous choisissez la fonction supplémentaire
anti-froissage, cette durée sera prolongée jusqu'à environ 2 heures).

10.Éteignez le sèche-linge en appuyant sur

11.Ouvrez la porte et enlevez le linge.

Attention! L'intérieur du tambour peut encore être chaud.

Vérifiez que tous les articles ont été retirés du tambour. Si des articles
sont laissés dans le sèche-linge, ils pourraient être endommagés par un
cycle de séchage supplémentaire lorsque le sèche-linge sera à nouveau
utilisé.

12.Nettoyez les filtres et videz le réservoir d'eau du condenseur
comme décrit dans le paragraphe "Nettoyage et entretien".

.

Pour éviter les odeurs désagréables et pour mieux entretenir le
joint de porte, gardez la porte du sèche-linge entrouverte jusqu'au
prochain cycle de séchage.

13.Débranchez le câble d'alimentation de la prise murale lorsque
l'appareil ne sera pas utilisé durant une longue période.

Tableau des programmes

Veuillez suivre les recommandations ci-dessous pour le poids du linge à
charger dans le sèche-linge selon le programme sélectionné. Les valeurs
dans le tableau ci-dessous sont fournies à titre d'information seulement.

Type de linge

Réglage de
séchage

Teneur
approximative
d'humidité du
linge avant le
séchage

Capacité (kg)

Durée de
séchage
(minutes)

Valeur de la
consommation
d'énergie kWh

2,9

Tissus en coton
tels que les
serviettes, les
T-shirts, les
sous-vêtements
et le linge de
maison.

Tissus
synthétiques
tels que les
chemises, les
chemisiers et la
lingerie

16

3,5

3,5

4,4

4,7

1,3

1,6

2,0

FR

Pour les
lainages qui
peuvent être
lavés en machine.

Pour de petites
quantités de linge;
pour sécher à
nouveau des
tissus composés
de plusieurs

couches, avec de
l'air chaud.

Pour de petites
quantités de linge;
pour sécher à
nouveau des
tissus composés
de plusieurs

couches, avec de
l'air froid.

2,0

0,67

0,1

Pour sécher
rapidement les
tissus sensibles à la
chaleur

Pour rafraîchir l'air

3,5

3,5

1,9

0,35

Ajouter ou retirer du linge alors que le programme a démarré

1.Appuyez sur .

2.Ouvrez la porte.

3.Ajoutez ou retirez des articles, selon vos besoins.

4.Refermez la porte.

5.Appuyez sur .

17

FR

Pour changer de programme

Une fois qu'un programme a été lancé, vous ne pourrez plus passer à un
autre programme. Vous devrez annuler le programme en cours avant de
pouvoir en choisir un nouveau.

1.Appuyez sur pour annuler le programme.

2.Appuyez de nouveau sur .

3.Sélectionnez un autre programme et démarrez-le en appuyant sur .

Démarrage différé

Le cycle de séchage peut être différé jusqu'à un maximum de 24 heures.
Pour activer cette fonction, sélectionnez le programme désiré, appuyez sur le
bouton de démarrage différé,puis appuyez sur .

1.Appuyez plusieurs fois sur pour augmenter le temps du délai par
intervalles de 1 heure, jusqu'à 24 heures au maximum.

.

L'affichage indiquera le temps de délai.

2.Appuyez sur pour confirmer.

.

Le terme DELAY clignotera sur l'affichage.

3.Une fois le délai écoulé, le programme sélectionné démarrera.
Pour annuler le démarrage différé

Si vous souhaitez annuler le démarrage différé et démarrer immédiatement le
programme, éteignez le sèche-linge, puis remettez-le en marche.

Verrouillage sécurité enfants

Cette fonction est conçue pour empêcher les enfants d'utiliser le sèche-linge
alors qu'un programme est en cours.

18

FR

.

Pour activer le verrouillage sécurité enfants, appuyez sur et
simultanément durant environ 3 secondes. L'appareil émettra deux bips
sonores.L'indicateur lumineux s'allumera sur l'écran d'affichage.

Tous les boutons, sauf la combinaison des boutons pour déverrouiller
la sécurité et seront désactivés.
Trois bips sonores seront émis si vous appuyez sur n'importe quel
bouton ou si vous tournez le bouton de sélection des programmes
lorsque le verrouillage sécurité enfants est activé..

.

Pour désactiver cette fonction, appuyez de nouveau sur et
simultanément durant environ 3 secondes. L'appareil émettra deux
bips sonores. L'indicateur lumineux s'éteindra.

Lumière à l'intérieur du tambour

Lorsque vous ouvrez la porte du sèche-linge, une lumière intérieure
s'allume pour vous éclairer lors de la manipulation du linge. La lumière
intérieure restera allumée pendant environ 1 minute.

NETTOYAGE ET ENTRETIEN

Éteignez le sèche-linge et débranchez le câble d'alimentation de la prise
de courant avant de procéder au nettoyage ou à l'entretien de votre
appareil.Attendez toujours que l'appareil ait refroidi avant de le nettoyer.

Nettoyer le filtre à peluches

L'indicateur lumineux FILTER (FILTRE) s'allume sur l'écran d'affichage
une fois qu'un cycle de séchage s'est terminé, pour vous rappeler de
nettoyer le filtre à peluches.Nettoyez le filtre après chaque cycle pour
optimiser la performance du sèche-linge.

19

FR

Positionnement correct

Positionnement incorrect

.

1 Ouvrez la porte du sèche-linge.

2.Retirez le filtre et ouvrez-le.

3.Enlevez les peluches, les fibres et les effilochages de coton à la main,
et si nécessaire nettoyez le filtre sous l'eau courante puis séchez-le
soigneusement.

4.Remettez le filtre en place.

.

Poussez complètement le filtre vers le bas pour éviter toute

interférence avec la porte. Veillez à positionner le filtre dans le bon sens.

Right positioning Wrong positioning

5.Refermez la porte.

IMPORTANT: Ne faites pas fonctionner le sèche-linge sans le filtre en
place.

Nettoyer le sèche-linge

Nettoyez les surfaces extérieures du sèche-linge et du tambour avec un
chiffon légèrement humide. Puis séchez toutes les surfaces avec un chiffon
doux.
N'immergez jamais le sèche-linge dans l'eau.
N'utilisez aucun nettoyant chimique ou abrasif.

Vider le réservoir d'eau du condenseur

Le réservoir d'eau du condenseur est situé dans le coin supérieur gauche
de l'appareil. Il recueille l'eau extraite de votre linge lorsqu'il est séché.

.

Si vous n'installez pas le tuyau d'évacuation, videz le
réservoir d'eau après chaque cycle de séchage ou
pendant le cycle lorsque l'indicateur lumineux
TANK (RÉSERVOIR) s'allume sur l'écran.

.

Retirez complètement le réservoir d'eau. Videz l'eau
dans un évier puis remettez-le en position.

L'eau de condensation n'est pas potable !

20

FR

Nettoyer régulièrement le condenseur

1. Ouvrez la trappe inférieure située à l'avant de l'appareil.

2. Déverrouillez les deux loquets du couvercle du condenseur, puis
enlevez-le.

3. Retirez le condenseur.

4. Lavez le condenseur et son couvercle sous l'eau courante.

5. Insérez le condenseur dans son boîtier.

6. Replacez le couvercle du condenseur et verrouillez-le en place en
refermant les deux loquets.

7. Fermez la trappe inférieure.

Ne faites jamais fonctionner le sèche-linge sans le condenseur en
place.

Remplacement de l'ampoule de la lumière intérieure du tambour

L'ampoule dans le tambour ne peut pas être remplacée par l'utilisateur.
Si l'ampoule ne fonctionne plus, veuillez contacter le centre agréé de
service après-vente pour la faire remplacer.

GUIDE DE DÉPANNAGE

En cas de problème, ce guide vous aidera à trouver une solution avant
d'appeler le service après-vente.

Problème

L’appareil ne démarre
pas.

L'appareil est chaud
ou il y a une odeur de
brûlé.

L'appareil émet des
odeurs inhabituelles
et des vibrations

importantes.

Le linge est trop sec.

Vérifiez si

·

l'appareil est branché à l'alimentation.

·

l'appareil est mis en marche.

·

programme est sélectionné et que vous avez appuyé sur

un

·

le tambour n'est pas surchargé.

·

le filtre à peluches est obstrué par des poussières et si c'est le

cas, nettoyez-le.

·

le condenseur est propre.

·

l'appareil est placé sur une surface stable.

·

les pieds sont nivelés.

·

le programme de séchage sélectionné correspond bien au type

de linge inséré dans le tambour.

·

le tambour n'est pas surchargé.

.

21

FR

Messages d'erreur

Code d’erreur

Dysfonctionnement de
l'élément de chauffage

Erreur du capteur d'humidité
Erreur du capteur de

température

Cause possible

Solution possible

Arrêtez le programme et contactez un
technicien qualifié.

DONNÉES TECHNIQUES

Voici la fiche technique du sèche-linge conformément à la réglementation
de l'Union Européenne n° 392/2012 and 932/2012.

Marque
Modèle
Type
Capacité
Classe d'efficacité énergétique ❶
Consommation d’énergie annuelle
Automatique ou non-automatique
Programme de séchage standard ❸

❷

Consommation de puissance en mode d'arrêt
Consommation en mode de veille
Consommation d'énergie du programme coton
standard à pleine charge
Consommation d'énergie du programme coton
standard à demi-charge

Durée du mode de veille

PCD 7 Elector

Condenseur

504 kWh/an

Automatique
Coton standard

0.01W

0.6W

4.24kWh

2.3kWh

Durée du programme "coton standard à pleine
charge"

Durée du programme "coton standard à charge
partielle "

Classe d'efficacité de condensation ❹
Efficacité de condensation moyenne du programme

"coton standard" à pleine charge
Efficacité de condensation moyenne du programme

"coton standard" à charge partielle

120 minutes/cycle

80 minutes

Efficacité de condensation pondérée pour le
programme "coton standard" à pleine charge

Efficacité de condensation pondérée pour le
programme "coton standard" à charge partielle

Niveau de puissance acoustique pour le programme
"coton standard" à pleine charge
Hauteur
Largeur

Profondeur
Tension/fréquence nominale

22

FR

REMARQUE :

❶ De A+++ (le plus efficace) à D (le moins efficace)

❷ Consommation d'énergie de 504 kWh par an, sur la base de 160 cycles
de séchage du programme coton standard à pleine charge et partielle,
et la consommation des modes à faible puissance. La consommation
réelle d'énergie dépend des conditions d'utilisation de l'appareil.

❸ Le programme est le programme de séchage standard.
Il convient au séchage normal du linge humide en coton et ce
programme est le plus efficace en termes de consommation d'énergie
pour le séchage du linge humide en coton.

❹ De A (le plus efficace) à G (le moins efficace)

Spécifications
Puissance nominale:2700W
Puissance d'entrée du moteur: 200W
Puissance de chauffage:2500W
Degré d'étanchéité: IPX4

Nous nous excusons pour tout inconvénient causé par des incohérences
mineures du manuel d'instructions, pouvant se produire dû à
l'amélioration et le développement du produit.

Darty Plc © UK: EC1N 6TE 15 / 10 / 2014

23
