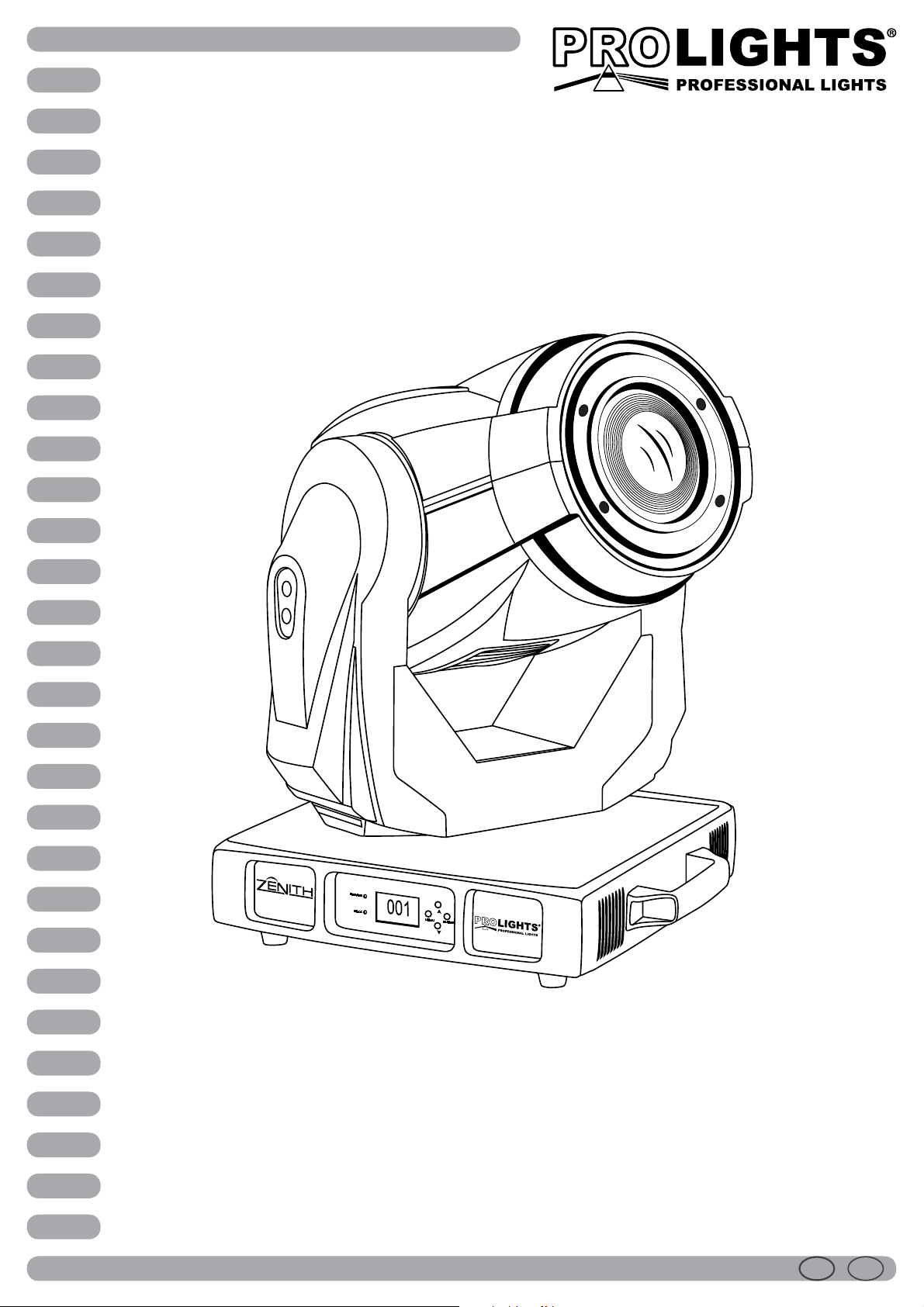

ProLights Zenith 700SPOT User Manual

Download

Z700SPOT

MOVING HEADS

Z700SPOT

Manuale Utente

User Manual

I GB

REV.001-07/10

INDICE

Sicurezza

Avvertenze generali Attenzioni e precauzioni per l’installazione Informazioni generali

1 Descrizione e speciche tecniche

1. 1 Elementi di comando e collegamenti

1. 2 Descrizione

1. 3 Speciche tecniche

2 Installazione

2. 1 Lampada

2. 2 Installazione o sostituzione lampada

2. 3 Montaggio

3 Funzioni e impostazioni

3. 1 Funzionamento

3. 2 Impostazione base

3. 3 Struttura del menu

3. 4 Modalità DMX

3. 5 Indirizzamento DMX

3. 6 Visualizzare valore DMX

3. 7 Collegamenti della linea DMX

3. 8 Costruzione del terminatore DMX

3. 9 Funzione canali

3. 10 Tabella canali DMX

3. 11 Impostazioni dispositivo

3. 12 Impostazioni lampada

3. 13 Impostazioni display

3. 14 Test su dispositivo

3. 15 Informazioni sul dispositivo

3. 16 Reset funzioni

3. 17 Funzioni speciali

3. 18 Regolazioni Home Position

3Z700SPOT

4 4 5

6 8 8

10 10 11

12 12 13 15 15 15 16 16 17 18 25 26 27 27 28 28 28 30

4 Manutenzione

4. 1 Pulizia sistema ottico e manutenzione

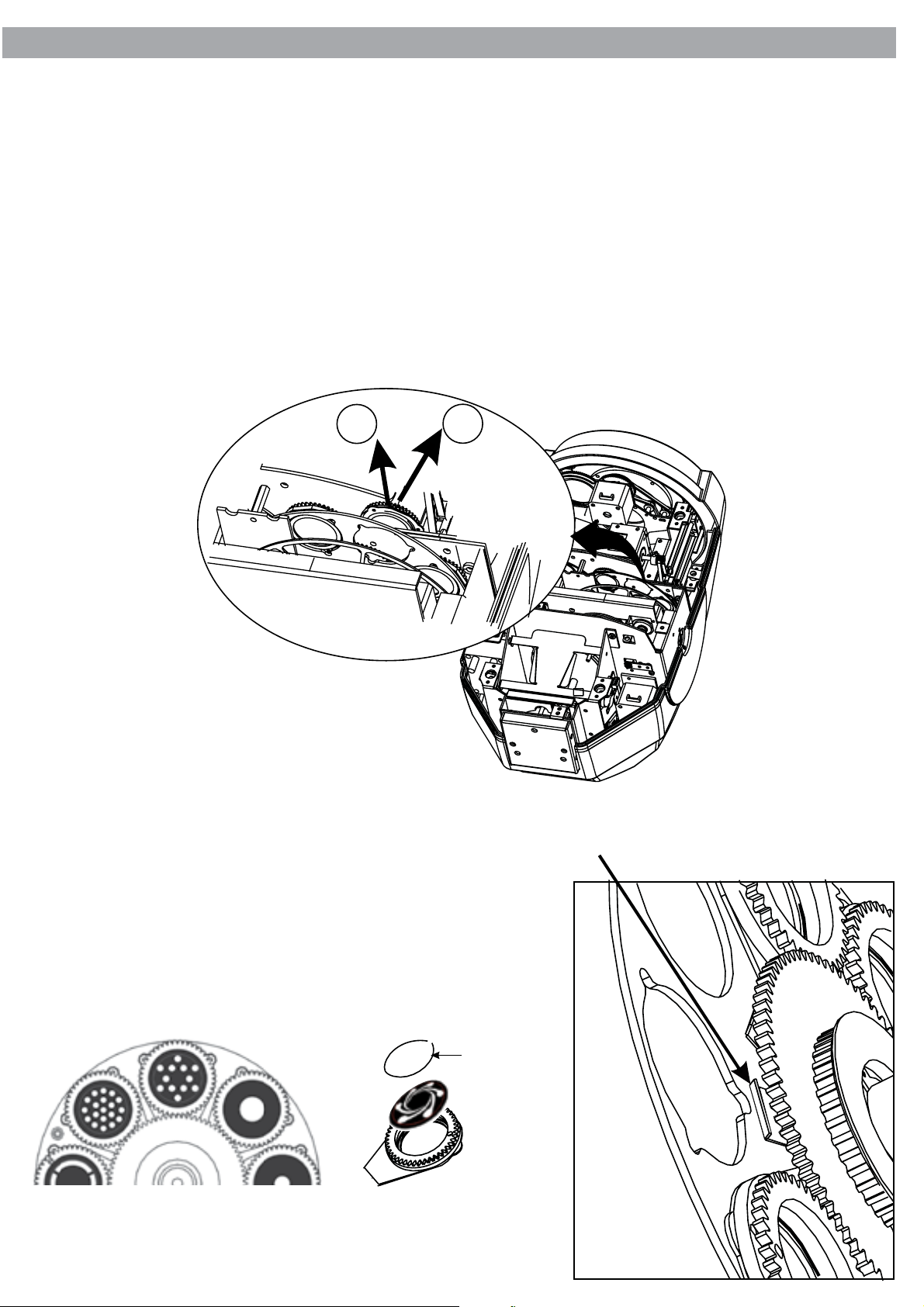

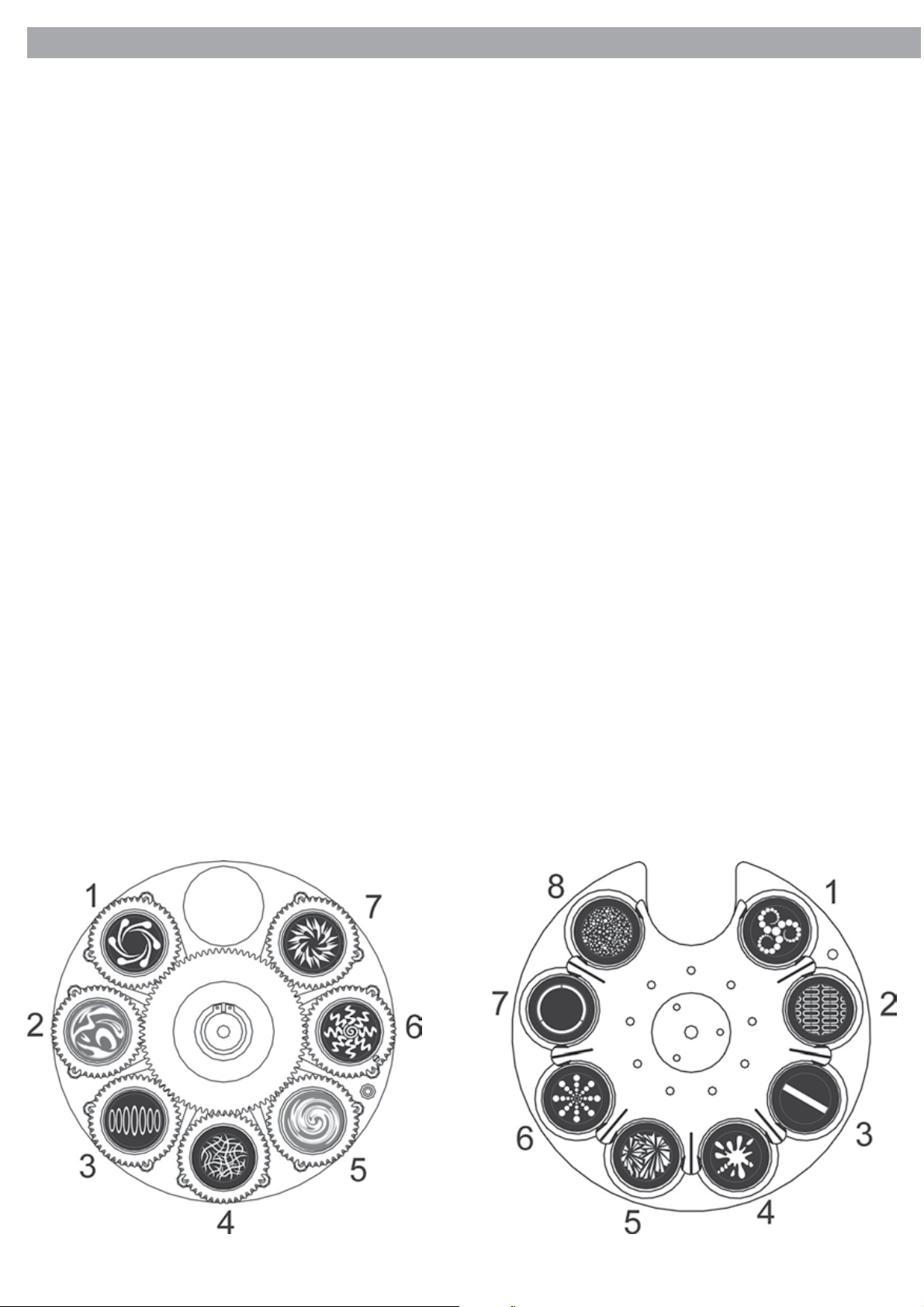

4. 2 Sostituzione gobos

31 32

Certicato di garanzia

CONTENUTO DELL’IMBALLO:

t Z700SPOT t Lampada t Supporti omega (2 pz.) t Manuale utente

Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso.

La riproduzione - anche parziale - per propri scopi commerciali è vietata.

Tutte le speciche possono essere variate senza alcuna notica.

Z700SPOT4

ATTENZIONE! Prima di eettuare qualsiasi operazione con l’unità, leggere con attenzione

questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni

importanti riguardo l’installazione, l’uso e la manutenzione dell’unità.

SICUREZZA

Avvertenze generali

t I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e pertanto

recano la sigla

t Il dispositivo funziona con pericolosa tensione di rete 230V~. Non intervenire mai al suo interno al di

fuori delle operazioni descritte nel presente manuale; esiste il pericolo di una scarica elettrica.

t È obbligatorio eettuare il collegamento ad un impianto di alimentazione dotato di un’eciente messa a

terra (apparecchio di Classe I secondo norma EN 60598-1). Si raccomanda, inoltre, di proteggere le linee di alimentazione delle unità dai contatti indiretti e/o cortocircuiti verso massa tramite l’uso di interruttori dierenziali opportunamente dimensionati.

t Le operazioni di collegamento alla rete di distribuzione dell’energia elettrica devono essere eettuate

da un installatore elettrico qualicato. Vericare che frequenza e tensione della rete corrispondono alla frequenza ed alla tensione per cui l’unità è predisposta, indicate sulla targhetta dei dati elettrici.

t L’unità non per uso domestico solo per uso professionale. t Evitare di utilizzare l’unità:

- in luoghi soggetti a vibrazioni, o a possibili urti;

- in luoghi a temperatura superiore ai 40°C o inferiori a 2°C.

t Evitare che nell’unità penetrino liquidi inammabili, acqua o oggetti metallici. t Non smontare e non apportare modiche all’unità. t Tutti gli interventi devono essere sempre e solo eettuati da personale tecnico qualicato. Rivolgersi al

più vicino centro di assistenza tecnica autorizzato.

t Se si desidera eliminare il dispositivo denitivamente, consegnarlo

per lo smaltimento ad un’istituzione locale per il riciclaggio.

Attenzioni e precauzioni per l’installazione

t È assolutamente necessario proteggere l’unità per mezzo di una fune di sicurezza. Nell’eseguire qualsiasi

intervento attenersi scrupolosamente a tutte le normative (in materia di sicurezza) vigenti nel paese di utilizzo.

t Non guardare direttamente il fascio luminoso. Tenete presente che i veloci cambi di luce possono provo-

care attacchi d’epilessia presso persone fotosensibili o epilettiche.

t Prima di iniziare qualsiasi operazione di manutenzione o pulizia sull’unità togliere la tensione dalla rete

di alimentazione.

t La temperatura massima raggiungibile sulla supercie esterna dell’unità, in condizioni di regime termi-

co, è di 85°C.

t Assicurarsi che l’unità sia spenta e che la temperatura delle parti non possa provocare ustioni. t Dopo lo spegnimento non rimuovere alcuna parte dell’unità per 20 minuti. Trascorso tale tempo la pro-

babilità di esplosione della lampada è praticamente nulla. L’unità è progettata in modo da trattenere le schegge prodotte dall’eventuale scoppio della lampada. Le lenti devono essere obbligatoriamente montate; devono inoltre, se visibilmente danneggiate, essere sostituite con ricambi originali.

t Se è necessario sostituire la lampada, utilizzare un guanto che non lasci pelucchi; evitare contatto diretto

con le mani.

t Il proiettore monta una lampada ad alta pressione; sostituire immediatamente la lampada se danneg-

giata o deformata dal calore.

t Installare l’unità in un luogo ben ventilato.

5Z700SPOT

t La distanza minima tra il proiettore e le pareti circostanti deve essere superiore a 50 cm e non devono

essere ostruite, in nessun caso, le aperture d’aerazione.

t L’unità deve essere posizionata in modo tale che gli oggetti colpiti dal fascio luminoso siano distanti alme-

no 2,5 m da essa.

t Non sollevare il proiettore aerrandolo per parte mobile (testa). t Mantenere materiali inammabili ad una distanza di sicurezza dall’unità. t I ltri, le lenti o gli schermi ultravioletti se danneggiati possono limitare la loro ecienza. t Non collegare il proiettore a un dimmer pack.

INFORMAZIONI GENERALI

Spedizioni e reclami

Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/cliente. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

Garanzie e resi

Il prodotto è coperto da garanzia in base alle vigenti normative. Sul sito www.musiclights.it è possibile consultare il testo integrale delle “Condizioni Generali di Garanzia”. Si prega, dopo l’acquisto, di procedere alla registrazione del prodotto sul sito www.musiclights.it. In alternativa il prodotto può essere registrato compilando e inviando il modulo riportato alla ne del manuale. A tutti gli eetti la validità della garanzia è avallata unicamente dalla presentazione del certicato di garanzia. Music & Lights constata tramite verica sui resi la difettosità dichiarata, correlata all’appropriato utilizzo, e l’eettiva validità della garanzia; provvede quindi alla riparazione dei prodotti, declinando tuttavia ogni obbligo di risarcimento per danni diretti o indiretti eventualmente derivanti dalla difettosità.

Le informazioni riportate in questo manuale sono state attentamente controllate.

Music & Lights S.r.l. non si assume, tuttavia, responsabilità derivanti da eventuali inesattezze.

Z700SPOT6

- 1 - DESCRIZIONE E SPECIFICHE TECNICHE

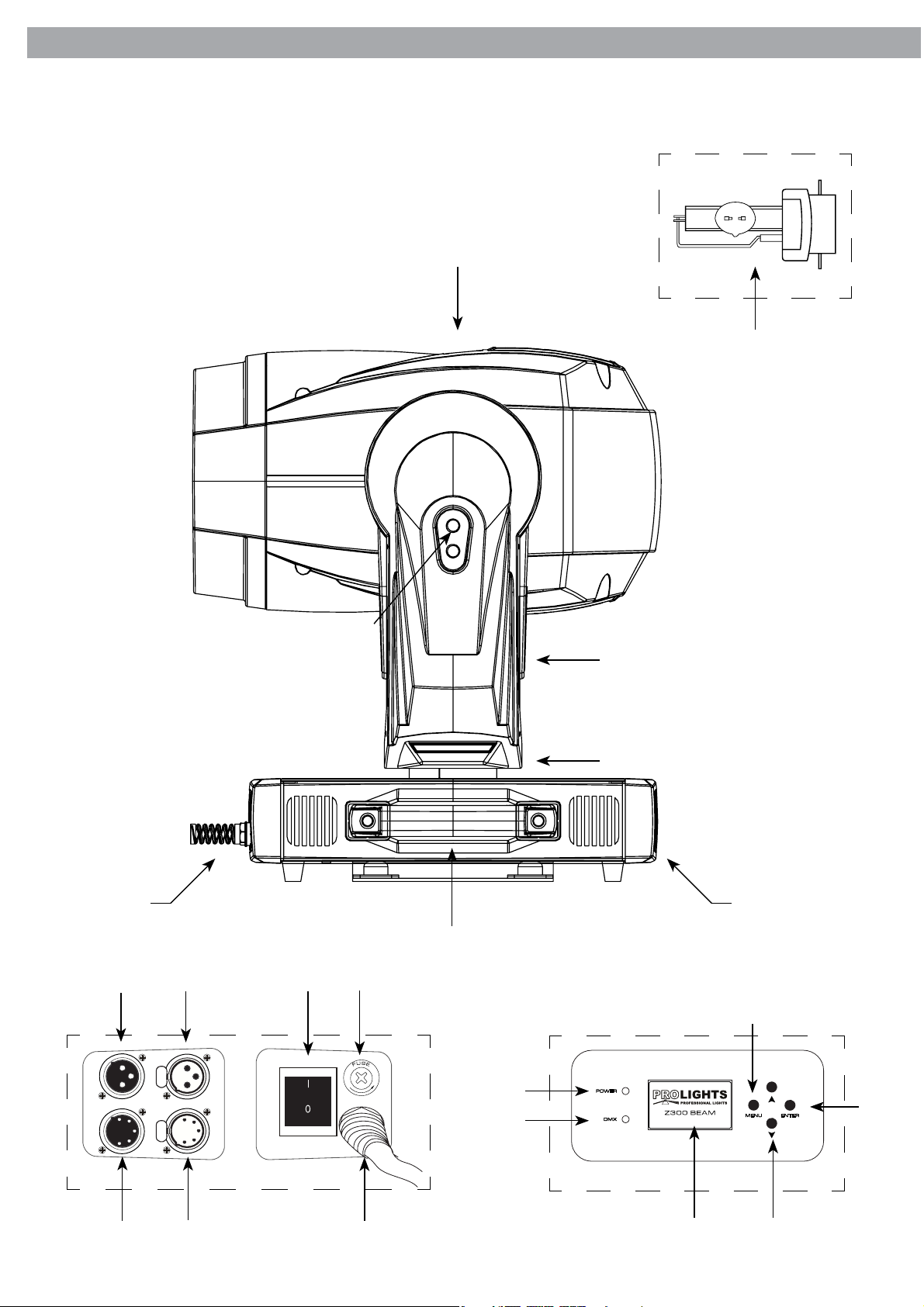

1.1 Elementi di comando e collegamenti

Fig.2

DMX INDMX IN

71011

DMX OUTDMX OUT

POWER

FUSE

OFF

Fig.1

8 9

Vista BVista A

7Z700SPOT

1. TESTA MOBILE;

2. BRACCIO GIREVOLE;

3. LEVA di blocco e sblocco braccio pieghevole (movimento PAN);

4. PULSANTI per blocco e sblocco testa mobile (movimento TILT); NOTA: Per escludere danni durante il trasporto bloccare la testa mobile e il braccio girevole;

5. MANIGLIE;

6. DMX IN (XLR a 3 poli): 1 = massa, 2 = DMX -, 3 = DMX +;

7. DMX OUT (XLR a 3 poli): 1= massa, 2 = DMX -, 3 = DMX +;

8. DMX IN (XLR a 5 poli): 1 = massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C;

9. DMX OUT (XLR a 5 poli): 1= massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C.;

10.INTERRUTTORE ON/OFF;

11.PORTAFUSIBILE: sostituire un fusibile difettoso solo con uno dello stesso tipo;

12.CAVO DI ALIMENTAZIONE con spina Shuko (200-240V~/50-60Hz);

13.DISPLAY LCD;

14.Tasto MENU per chiamare il menu d’impostazione o tornare ad un livello del menu precedente;

15.Tasto ENTER per entrare nel menu selezionato o confermare un’impostazione del menu;

16.Tasti UP/DOWN per scorrere nel menu e per impostare una funzione;

17.INDICATORE DI FUNZIONAMENTO: quando il LED è acceso, il dispositivo è in funzione;

18.INDICATORE LED per la modalità di funzionamento utilizzata;

19.LAMPADA (g.2) MSRGold Philips da

niFastt (cod.800182 inclusa

);

300W Mi-

Z700SPOT8

1.2 DESCRIZIONE

Zenith 700 Spot è il nuovo proiettore a testa mobile Prolights sviluppato con contenuti tecnologici all’avanguardia e soluzioni meccaniche ricercate. L’elevata potenza luminosa, la qualità costruttiva e la sezione effetti rendono questo proiettore particolarmente indicato per l’utilizzo in concerti, spettacoli, studi televisivi, teatri ed allestimenti ampi e di spessore. Lo Z700SPOT incorpora sistema di miscelazione colori lineare CMY, ruota colori (7 ltri dicroici + bianco), zoom lineare motorizzato 15°-35°, focus e iris motorizzati, 2 ruote Gobo, eetto prisma rotante, lampada Philips MSRGold 700W Fastt con ballast elettronico. Un prolo tecnico di elevata caratura, che rende lo Z700SPOT uno strumento potente e versatile per il lighting professionale.

1.3 SPECIFICHE TECNICHE

Lampada

t MSRGold Philips da 700W/2 Fastt ad innesto rapido (cod. 800188 inclusa) t Attacco: PGJX50 t Temperatura colore: 7500K. t Flusso luminoso: 50.000 lm. t Vita media: 750h.

Ottica

t Lenti antiriesso ad alta denizione con trattamento acromatico. t Parabola riettente in vetro con trattamento dicroico. t Zoom elettronico lineare 15°-35°. t Messa a fuoco elettronica da 2m all’innito.

Dimmer / shutter / strobo

t Dimmer lineare 0-100%. t Shutter indipendente ed eetti di dissolvenza a velocità variabile. t Strobo: meccanico 10 ash/s.

Sistema colori

t Color Mixing CMY. t Ruota colori con 7 ltri dicroici + bianco (selezione lineare-stepless con ltri temperatura colore 3200K

e 5600K).

t Eetto rainbow in entrambe le direzioni. t Calibrazione e manutenzione facilitata dal posizionamento magnetico.

Eetti

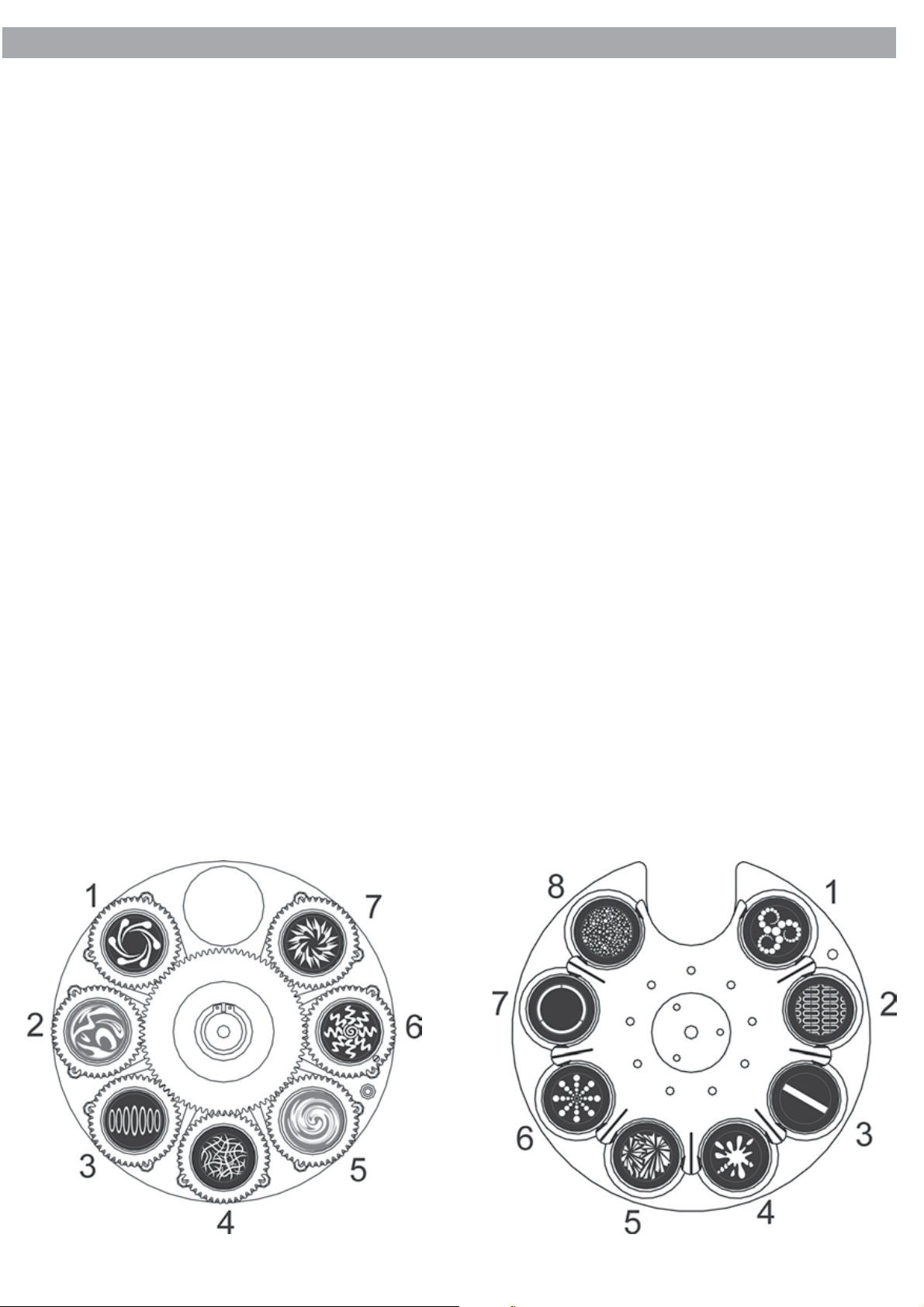

t Ruota Gobo No.1: 7 Gobos rotanti e dicroici. t Ruota Gobo No.2: 8 Gobos ssi metallici. t 72 possibili eetti di sovrapposizione. t Eetto “gobo-shake” selezionabile. t Cambio gobo con blackout sincronizzato. t Gruppo gobos di facile accesso. t Eetto prisma a 3 facce, rotante, intercambiabile, indicizzabile. t Iride motorizzato lineare da 5-100%.

Elettronica

t Display graco LCD per accesso semplicato al menu di controllo, congurazione e assegnazione indi-

rizzo.

t 3 congurazioni DMX disponibili: 22/22/29 canali per ampia essibilità di controllo. t Segnale di ingresso ed uscita tramite connettori XLR 3p e 5p. t Modalità “ENERGY SAVE”: consumo ridotto del 50% con il proiettore in blackout. t Controllo ON/OFF della lampada da controllo remoto. t Reset delle funzioni da controllo remoto.

9Z700SPOT

t Check-up e test elettronico per diagnostica. t Timer ore di vita della lampada. t Sensore termico per il monitoraggio della temperatura ottimale di lavoro della lampada. t Rareddamento ad aria ltrata forzata con ventole silenziate a velocità regolabile.

Struttura e corpo mobile

t Struttura in alluminio con coperture in policarbonato ad alta resistenza, colore nero. t Maniglie ergonomiche laterali per il trasporto. t Escursione (3 phase motors): Pan = 540° Tilt = 270°. t Risoluzione Pan/Tilt: 8-bit o 16-bitPan = 2,10° Pan Fine = 0,008°Tilt = 1,05° Tilt Fine = 0,004°. t Riposizionamento automatico degli eetti in seguito a spostamenti accidentali. t Sospensione e ssaggio: qualsiasi posizione per mezzo di supporti omega (inclusi) con sistema di ag-

gancio “quick lock”.

t Blocco meccanico Pan e Tilt per il trasporto e la manutenzione.

Alimentazione

t Ballast elettronico: alimentazione universale 200-240V 50/60 Hz. t Consumo energetico: 881VA a 230V/50 Hz.

Peso e Dimensioni

t Peso: 23,2 kg. t Dimensioni (LxAxP): 437x369x597 mm.

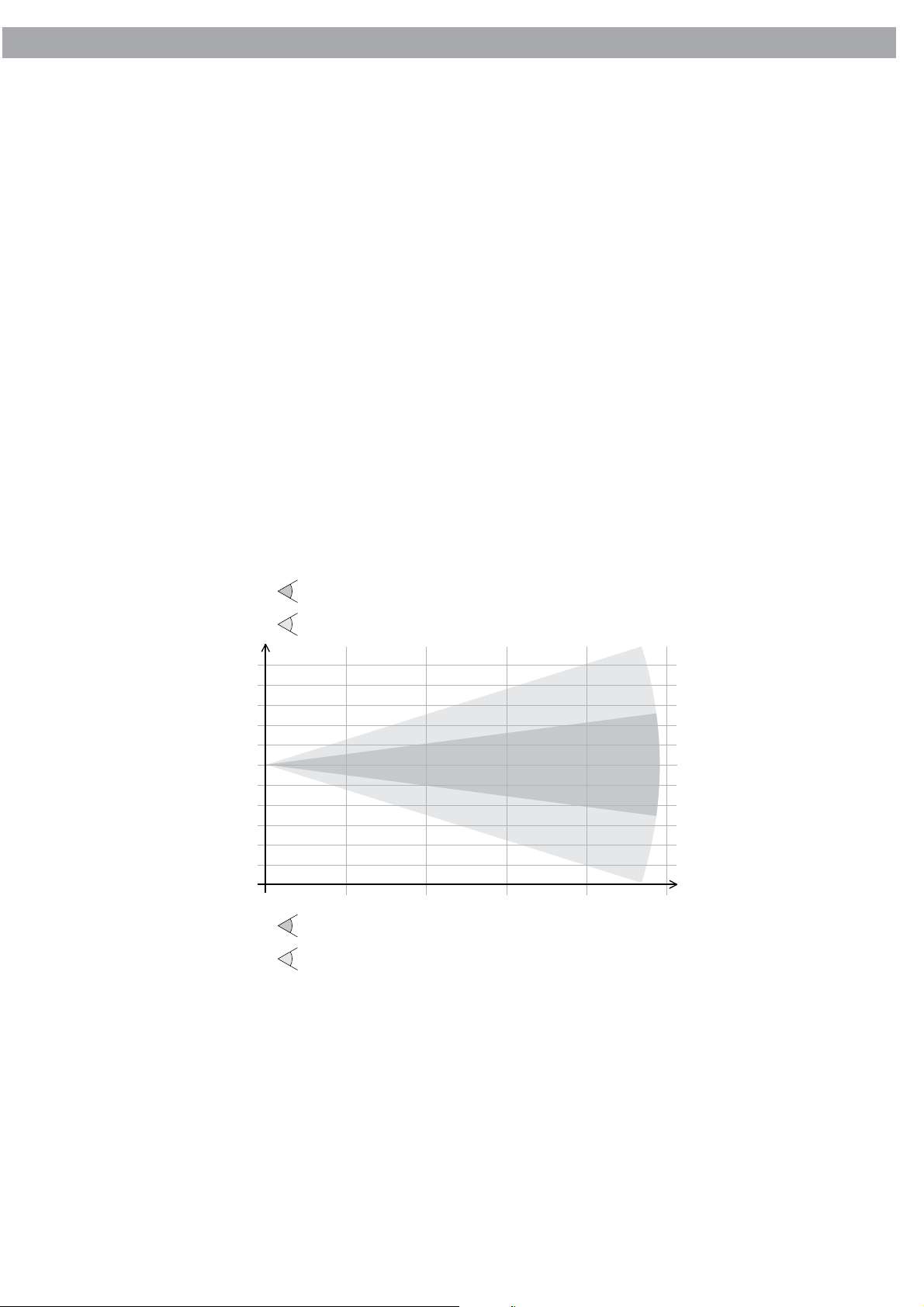

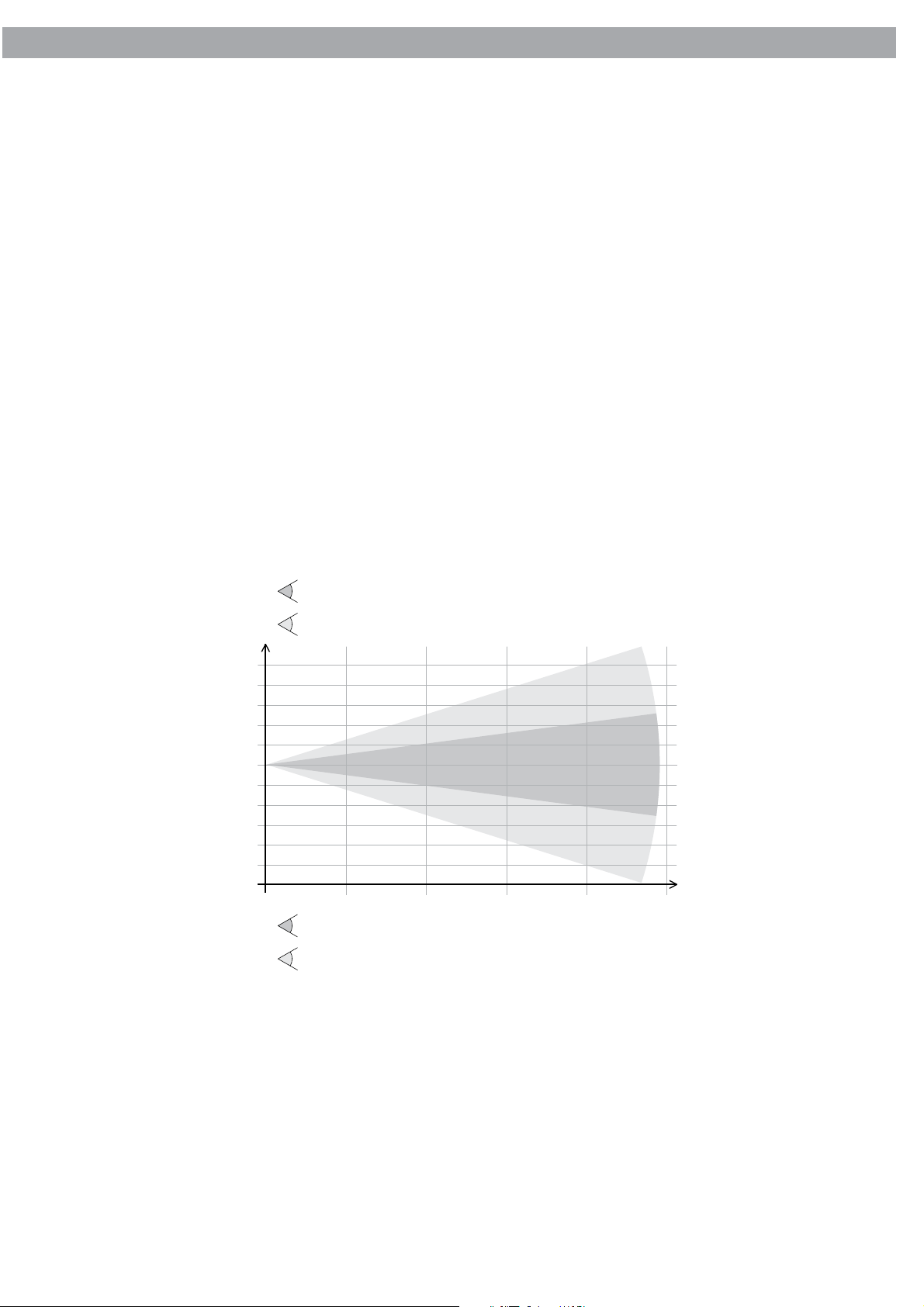

Lux Center

2,5

Beam Diameter (m)

Diam.(m)

15˚

35˚

15˚

35˚

26800 6700 3000 1770

6500 1600 700 440

15˚

35˚

5101520Dist.(m)

1,2 2,6 3,8 5,2

3,0 6,0 9,0 12

Z700SPOT10

- 2 - INSTALLAZIONE

2.1 LAMPADA

Si raccomanda l’uso di lampade rarsi che la lampada sia compatibile con il voltaggio dell’impianto elettrico usato. Se lampada viene fatta operare con un voltaggio superiore al suo voltaggio nominale potrebbe essere danneggiata o la sua durata notevolmente ridotta.

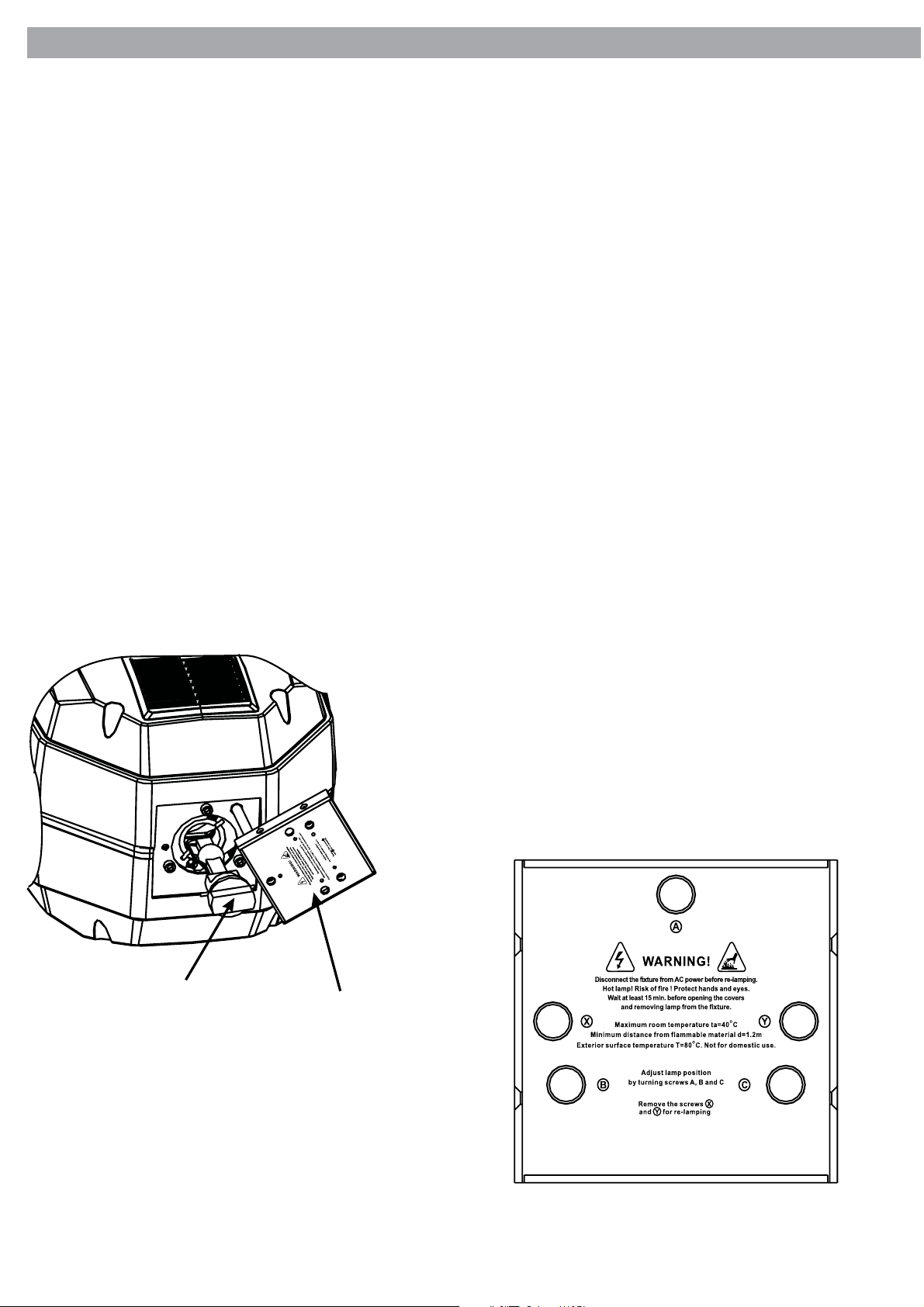

2.2 INSTALLAZIONE O SOSTITUZIONE LAMPADA

Per installare la lampada, osservare le seguenti istruzioni, (l’unità monta una lampada ad alta pressione che può raggiungere temperature molto alte, attendere il rareddamento dell’unità prima di eseguire qualsiasi tipo di operazione. Sostituire immediatamente la lampada se danneggiata o deformata dal calore).

1. Disconnettere la spina di alimentazione dell’unità, svitare le 2 viti (X,Y) per rimuovere la copertura della lampada (g.3), posizionata nella parte posteriore della testa mobile.

2. Nel caso di sostituzione della lampada rimuovere la vecchia lampada dalla sua sede aerrandola alla base e ruotando in senso antiorario.

3. Non toccare il bulbo della lampada a mani nude, se ciò accade, pulire la lampada con alcool denaturato ed asciugare con un panno che non lasci pelucchi. Aerrare la nuova lampada alla base (non al bulbo) e ssarla nella sede ruotando in senso orario.

4. Rimettere la copertura della lampada e avvitare le 2 viti (X,Y).

5. Per centrare la lampada agire sulle viti di regolazione (A, B e C); assicurarsi che sia situata al centro del riettore per la migliore proiezione.

MSRGold Philips da 700W Fastt ad innesto rapido (cod. 800188). Assicu-

Lamp base

Lamp cover

Fig.3

11Z700SPOT

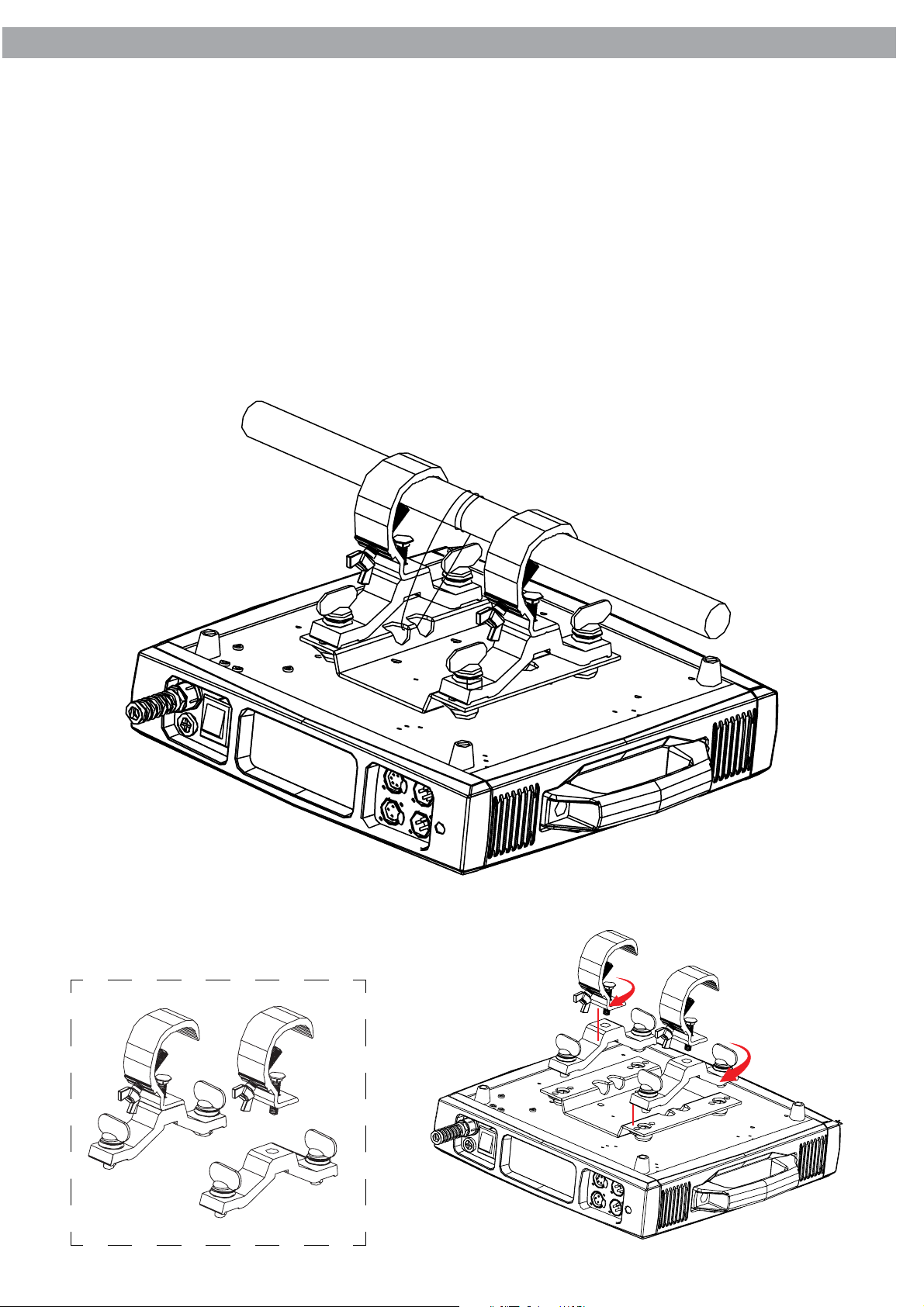

2.3 MONTAGGIO

Lo Z700SPOT può essere collocato su un piano solido. Inoltre, grazie ai fori di ssaggio, l’unità può essere montata anche a testa in giù, su una traversa (g.4). Per il ssaggio occorrono dei supporti robusti per il montaggio. Come si vede nell’illustrazione, i perni del sistema di aggancio rapido, dei supporti omega (g.5), sono da inserire nelle apposite sedi della piastra dove vengono bloccati con una rotazione in senso orario (no all’arresto) (g.6). L’area di collocazione deve avere una stabilità suciente e supportare almeno 10 volte il peso dell’unità. Inoltre assicurarsi di rispettare tutte le avvertenze in materia di sicurezza: È assolutamente necessario assicurare il proiettore contro la caduta utilizzando un cavo di sicurezza: in particolare collegare il cavo in un punto adatto in modo che la caduta del proiettore non possa superare i 20 cm.

Fig.5

Fig.4

Fig.6

Z700SPOT12

- 3 - FUNZIONI E IMPOSTAZIONI

3.1 FUNZIONAMENTO

Inserire la spina del cavo di alimentazione in una presa di rete (200-240V~/50-60 Hz) e accendere lo Z700SPOT con l’interruttore ON/OFF(16) solo dopo aver eettuato lo sblocco del movimento PAN (3) e TILT (4). La testa mobile e tutti i motori di comando si mettono in una precisa posizione di partenza. Poco dopo l’unità è pronta. Dopo l’uso spegnere l’unità attraverso il medesimo l’interruttore.

3.2 IMPOSTAZIONE BASE

Il proiettore Z700SPOT dispone di un display LCD e di 4 pulsanti per l’accesso alle funzioni del pannello di controllo e la loro gestione (g.7).

Z700 SPOT

Fig.7

[MENU] [ENTER]

[UP/DOWN]

Ogni volta che si accende l’unità, tutti i motori verranno ripristinati alla loro posizione di partenza; il display si presenterà come in g.8. Durante questa fase, qualora si presentassero errori del sistema, è possibile premere il tasto MENU per visualizzare le informazioni relative al problema riscontrato. Dopo che l’unità sarà pronta a ricevere il segnale DMX, il display indicherà le informazioni sullo stato attuale (g.9).

Per chiamare il menu d’impostazione o tornare ad un livello del menu precedente. Per entrare nel menu selezionato o confermare il valore attuale della funzione o l’opzione all’interno di un menu. Per scegliere un punto del menu e per impostare una funzione.

DMX Address

Base. 40°C

Z700SPOT

Fig.8

Esempio di impostazione visualizzata sul display (g.9)

Base. 40°C Temperatura corrente di base della CPU

001 Indirizzo di start

Md.1 22Ch. Modalità canali corrente e numero di canali

Lamp. 30°C Temperatura corrente della lampada

001

Md.1 Lamp. 30°C

22Ch.

Attenzione, errore di reset

Fig. 9

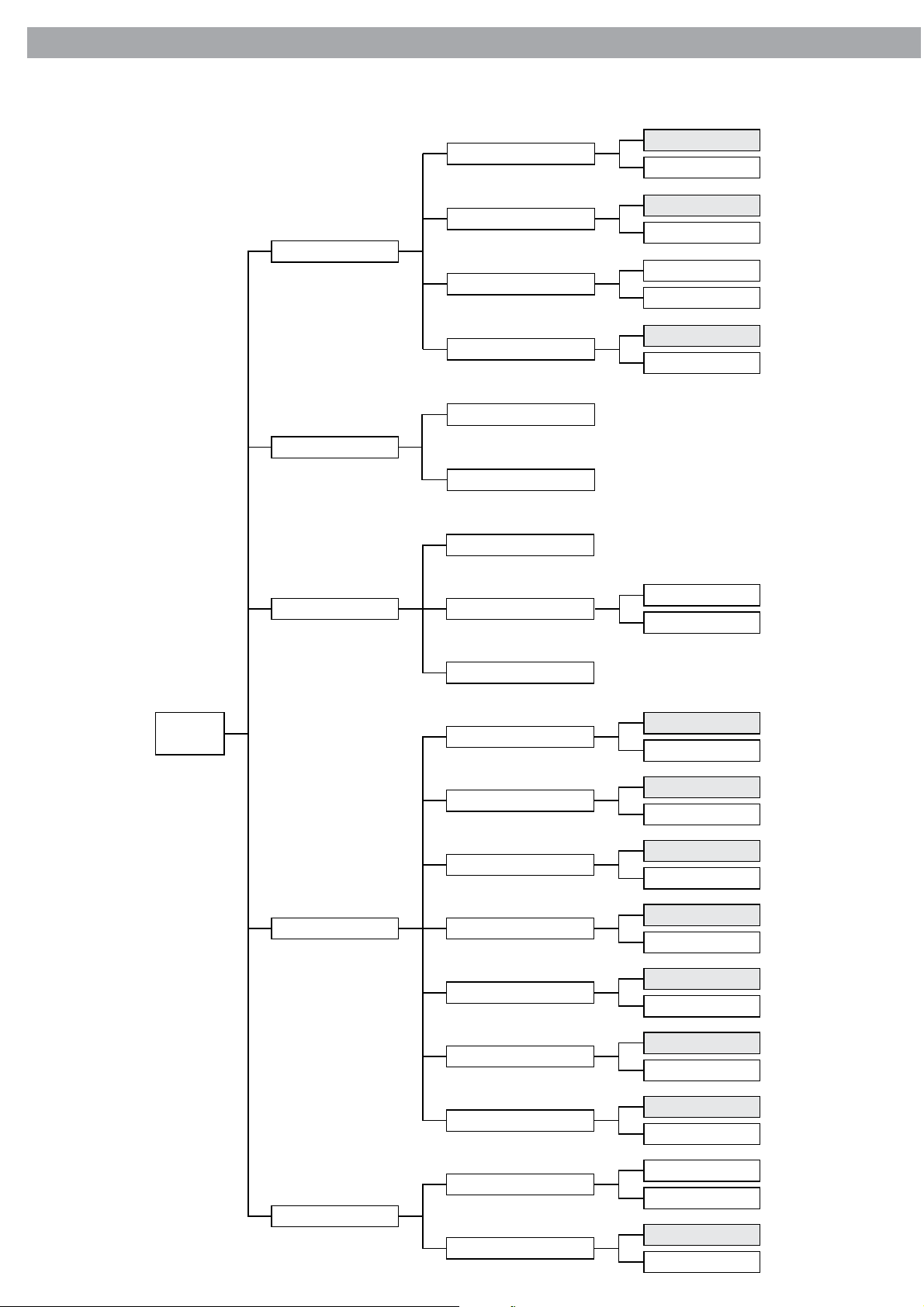

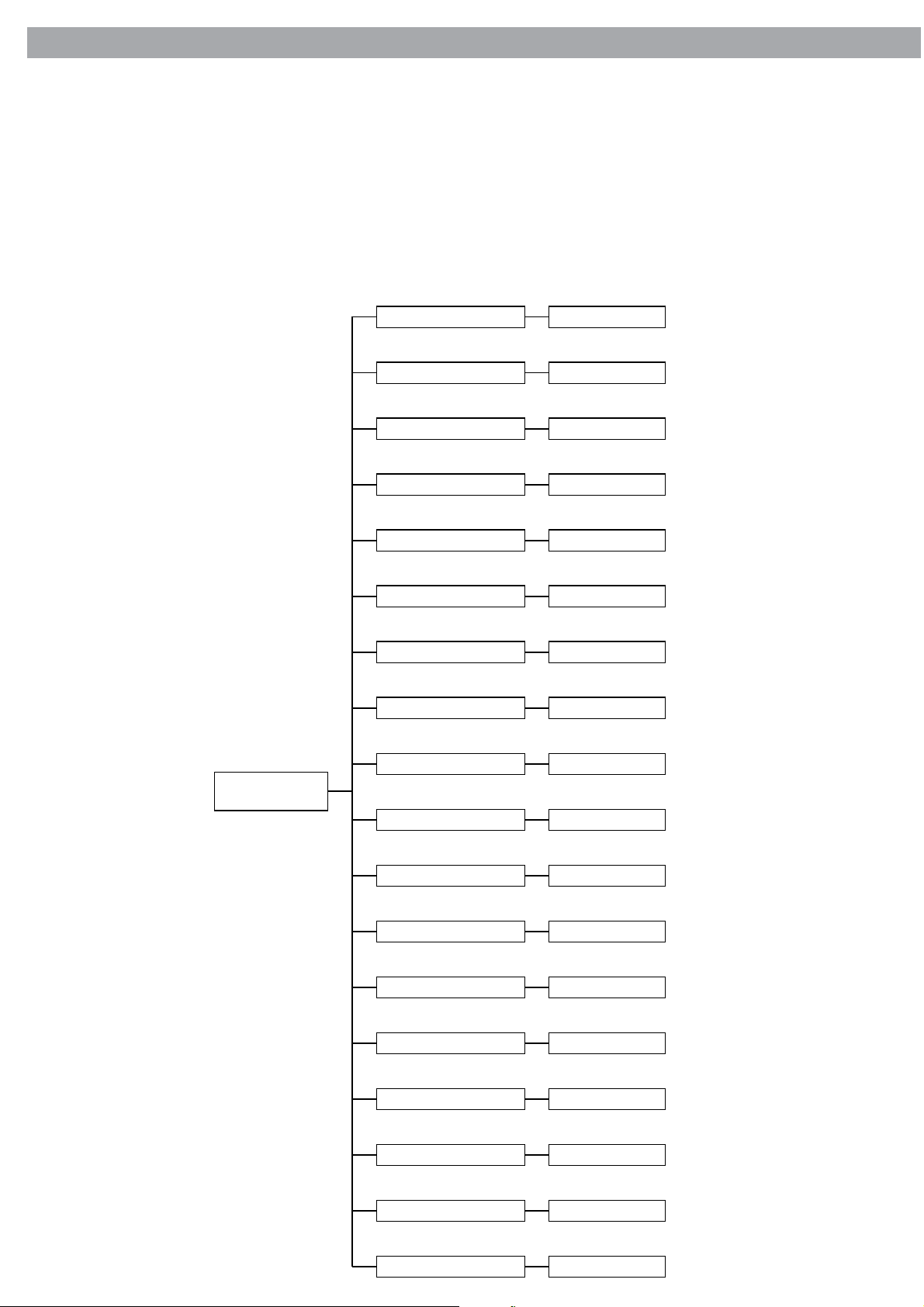

3.3 STRUTTURA DEL MENU

13Z700SPOT

I riquadri in grigio rappresentano il preset settings

DMX Functions DMX Channel Mode

Fixture Settings

DMX Address

512

Mode 1 (22)

Mode 2 (22)

Mode 3 (29)

View DMX Value

Pan Inverse

Yes

Tilt Inverse

Yes

BI.o. P/T Moving

Yes

BI.o. Color Change

Yes

(1)

BI.o. Gobo Change

Yes

Off

On/Off

Off

State/Power On

Off Via DMX

Yes

On if DMX On

Yes

Lamp Settings

Off if DMX Off

Yes

Auto

Cooling Mode

High

Ignition Delay

Low Power Delay

255s

Z700SPOT14

Display Setting

Fixture Test

Display Inverse

Yes

Backlight Auto Off

Yes

Backlight Intensity

°C

Temperature Unit

°F

Auto Test

Manual Test

Fixture use time

(2)

Fixture Information

Reset Function

Lamp On time

Exit

Reset Time

Firmware Version

Pan/Tilt

Yes

Color/CMY

Yes

Gobo

Yes

Shutter/Dimmer

Yes

Focus/Zoom/Prism/Frost

Yes

Iris/Flatb

Yes

Special Functions

All

Yes

Interval

Fixture Maintenance

Remain Time

Factory Settings

Yes

15Z700SPOT

3.4 MODALITÀ DMX

Per entrare nella modalità DMX procedere nel seguente modo: t Premere il tasto MENU e selezionare attraverso i tasti direzionali la voce [DMX Functions], quindi premere il

tasto ENTER per confermare la scelta.

t Selezionare nel menu la voce [DMX Address] e confermare la scelta premendo il tasto ENTER. t Modicare il valore DMX nell’intervallo [1 - 512] servendosi dei tasti direzionali. t Per confermare il valore dell’indirizzo DMX premere il tasto ENTER. t Premere il tasto MENU per tornare indietro o attendere un minuto per uscire dal menu di impostazione.

3.5 INDIRIZZAMENTO DMX

Per poter comandare lo Z700SPOT con un’unità di comando luce, occorre impostare l’indirizzo di start DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per comandare la funzione del primo canale DMX, si deve impostare sullo Z700SPOT l’indirizzo di start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. Segue un esempio con indirizzo 33 di start:

Numero

canali DMX

22 33 33-54 55 77 99

29 33 33-61 62 119 148

Indirizzo di

start (esempio)

Indirizzo DMX

occupati

Prossimo indirizzo di start

possibile per unità n°1

Prossimo indirizzo di start

possibile per unità n°2

Prossimo indirizzo di start

possibile per unità n°3

Lo Z700SPOT dispone di 3 congurazioni di canali DMX a 22 (Mode1, Mode2) e a 29 canali (Mode3) a cui si può accedere dal pannello di controllo nel modo seguente: t Premere il tasto MENU, selezionare attraverso i tasti direzionali la voce [DMX Functions] e premere il tasto

ENTER per confermare.

t Selezionare la voce [DMX Channel Mode] e confermare la scelta premendo il tasto ENTER. t Selezionare la modalità DMX desiderata fra [Mode1(22)], [Mode2(22)] e [Mode3(29)] e premere il tasto ENTER.

Le tabelle a pagina 18 indicano le modalità di funzionamento e i relativi valori DMX. Come interfaccia DMX, l’unità possiede dei contatti XLR a 3 poli e 5 poli.

3.6 VISUALIZZARE IL VALORE DMX

È possibile visualizzare sul display il valore DMX e la funzione ad esso associata nel seguente modo:

t Premere il tasto MENU, selezionare la voce [DMX Functions] e premere il tasto ENTER per confermare. t Selezionare la voce [View DMX Value] e confermare la scelta premendo il tasto ENTER. t Utilizzare i tasti direzionali per scorrere le voci risultanti. t Premere il tasto MENU per tornare indietro o attendere un minuto per uscire dal menu di impostazione.

Z700SPOT16

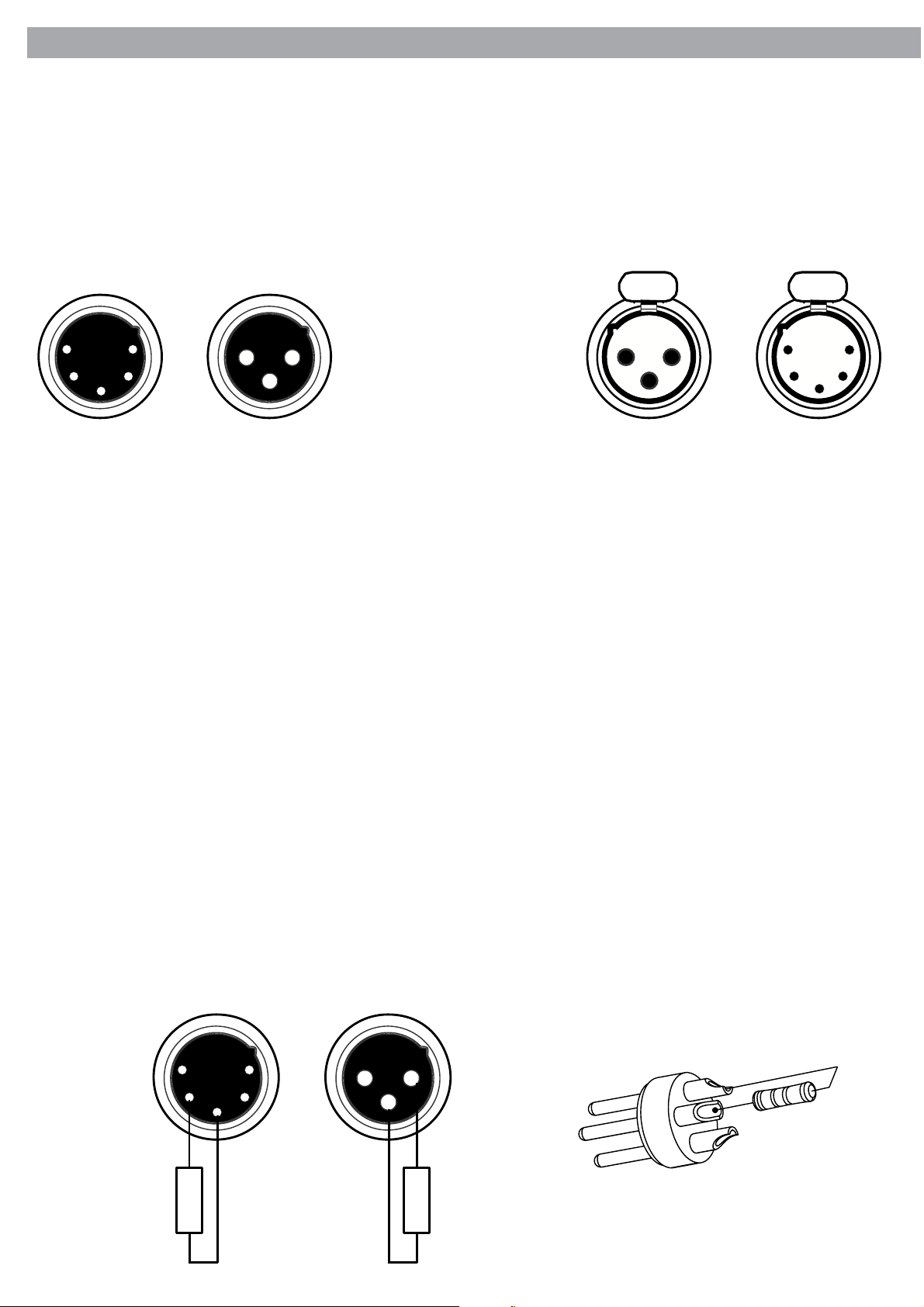

3.7 COLLEGAMENTI DELLA LINEA DMX

La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito:

DMX - INPUT

Spina XLR

DMX - OUTPUT

Presa XLR

Pin1 : Massa - Schermo

1 5

2 4

Pin2 : - Negativo Pin3 : + Positivo Pin4 : N/C Pin5 : N/C

21 2

ATTENZIONE

La parte schermata del cavo (calza) non deve mai essere collegata alla terra dell’impianto; ciò comporterebbe malfunzionamenti delle unità e dei controller. Per passaggi lunghi può essere necessario l’inserimento di un amplicatore DMX. In tal caso, è sconsigliato utilizzare nei collegamenti cavo bilanciato microfonico poiché non è in grado di trasmettere in modo adabile i dati di controllo DMX.

t Collegare l’uscita DMX del controller con l’ingresso DMX della prima unità; t Collegare, quindi, l’uscita DMX con l’ingresso DMX della successiva unità; l’uscita di quest’ultima con

l’ingresso di quella successiva e via dicendo nchè tutte le unità sono collegate formando una catena.

t Per installazioni in cui il cavo di segnale deve percorrere lunghe distanze è consigliato inserire sull’ultima

unità una terminazione DMX.

3.8 COSTRUZIONE DEL TERMINATORE DMX

La terminazione evita la probabilità che il segnale DMX 512, una volta raggiunta la ne della linea stessa venga riesso indietro lungo il cavo, provocando, in certe condizioni e lunghezze, la sua sovrapposizione al segnale originale e la sua cancellazione. La terminazione deve essere eettuata, sull’ultima unità della catena, con connettori XLR a 5 pin o 3 pin, saldando una resistenza di 120Ω (minimo 1/4W) tra i terminali 2 e 3, così come indicato in gura.

1 5

2 4

1 2

120 Ω120 Ω

Esempio: connettore XLR a 3 pin

3.9 FUNZIONE CANALI

17Z700SPOT

Channel

Mode

1 Pan Shutter Pan

2 Pan Fine Dimmer Pan Fine

3 Tilt Cyan Tilt

4 Tilt Fine Magenta Tilt Fine

5 Pan/Tilt Speed Yellow Pan/Tilt Speed

6 Shutter Color Function

7 Dimmer Gobo 1 Pan/Tilt Macro

8 Color R-Gobo 1 Pan/Tilt Macro Speed

9 Cyan R-Gobo 1 Fine Color

10 Magenta Gobo 2 Cyan

11 Yellow Prism Magenta

Function in 22 channel

Mode 1

Function in 22 channel

Mode 2

Function in 29 channel

Mode 3

12 Preset Color R-Prism Yellow

13 Gobo 1 Iris Preset Color

14 R-Gobo 1 Focus CMY Speed

15 Gobo 2 Zoom Color Macro

16 Prism Pan Gobo 1

17 R-Prism Pan Fine R-Gobo 1

18 Iris Tilt R-Gobo 1 Fine

19 Frost Tilt Fine Gobo 2

20 Zoom Pan/ Tilt Speed Prism

21 Focus Frost R-Prism

22 Function Function R-Prism Fine

23 Frost

24 Iris

25 Zoom

26 Focus

27 Shutter

28 Dimmer

29 Dimmer Fine

3.10 TABELLA CANALI DMX

Z700SPOT18

Channel

1 Pan 000-255

2 Pan Fine 000-255

3 Tilt 000-255

4 Tilt Fine 000-255

5 Pan/Tilt Speed 000-255

7 Dimmer 000-255

Function in 22 channel

Mode 1

Shutter

Shutter closed (blackout)

Shutter open

Stroboscope Slow to Fast

Slow open fast close Slow close fast open

Slow open slow close

Random Strobe

Shutter open

Color

White

Red

Orange

3200K 5600K

Pink

Green

Blue

Color Mix

DMX

value

000-007 008-015 016-131 132-167 168-203 204-239 240-247 248-255

000-007 008-015 016-023 024-031 032-039 040-047 048-055 056-063 064-127

Channel

Function in 22 channel

Mode 1

Preset Color

White Color1 Color2 Color3 Color4 Color5 Color6 Color7 Color8 Color9

Color10 Color11

Gobo 1

No Gobo Gobo1-1 Gobo1-2 Gobo1-3 Gobo1-4 Gobo1-5 Gobo1-6

Gobo1-7 Gobo1-1 Shaking Gobo1-2 Shaking Gobo1-3 Shaking Gobo1-4 Shaking Gobo1-5 Shaking Gobo1-6 Shaking Gobo1-7 Shaking

Constant change of gobo

Fast to Slow Slow to Fast

DMX

value

000-021 022-042 043-063 064-085 086-106 107-127 128-148 149-170 171-191 192-212 213-233 234-255

000-007 008-014 015-021 022-028 029-035 036-042 043-049 050-057 058-067 068-077 078-087 088-097 098-107 108-117 118-127

128-191 192-255

Constant change of color

Fast - Slow

Slow - Fast (opposite direction)

9Cyan

10 Magenta 000-255

11 Yellow 000-255

128-191 192-255

000-255

Gobo1 Rotation

Rotation angle of gobo

Constant change of gobo

Counter - clockwise rotation

Fast - Slow

Counter - anticlockwise

rotation

Slow - Fast

000-127

128-191

192-255

19Z700SPOT

Channel

Function in 22 channel

Mode 1

Gobo 2

No Gobo

Gobo2-1 Gobo2-2 Gobo2-3 Gobo2-4 Gobo2-5 Gobo2-6 Gobo2-7

Gobo2-8 Gobo2-1 Shaking Gobo2-2 Shaking Gobo2-3 Shaking Gobo2-4 Shaking Gobo2-5 Shaking Gobo2-6 Shaking Gobo2-7 Shaking Gobo2-8 Shaking

Constant change of gobo

Fast to Slow Slow to Fast

Prism

DMX

value

000-005 006-010 011-015 016-020 021-026 027-031 032-036 037-041 042-047 048-057 058-067 068-077 078-087 088-097 098-107 108-117 118-127

128-191 192-255

Channel

20 Zoom 000-255

21 Focus 000-255

Function in 22 channel

Mode 1

Frost

Normal

Frost

Function

No Function

Enable auto focus

Disable auto focus

No Function

Enable Blackout while

Pan/Tilt Move

Disable Blackout while

Pan/Tilt Move

Enable Blackout while

color change

Disable Blackout while

color change

000-007

000-009 010-019 020-029 030-069

070-079

080-089

090-099

100-109

DMX

value

008.255

No Function

Prism Eect

28 Prism Rotation Eect

Rotation Prism

Rotation angle

Constant change of eect

Counter - clockwise rotation

Fast - Slow

Counter - anticlockwise rotation

Slow - Fast

18 Iris 000-255

000-007

008-127

128-255

000-127

128-191

192-255

Enable Blackout while

gobo change

Disable Blackout while

gobo change

Lamp On

Pan/Tilt reset

Color/CMY Reset

Gobo1/Gobo2 reset

Shutter reset

Focus/Zoom/Prism/Frost Reset

Iris/Flatb Reset

Reset All

No Function

Lamp O

Enable Flatb

Disable Flatb

110-119

120-129

130-139 140-149 150-159 160-169 170-179 180-189 190-199 200-209 210-229 230-239 240-249 250-255

Z700SPOT20

Channel

2 Dimmer 000-255

3 Cyan 000-255

4 Magenta 000-255

5 Yellow 000-255

Function in 22 channel

Mode 2

Shutter

Shutter closed (blackout)

Shutter open

Stroboscope Slow to Fast

Slow open fast close Slow close fast open

Slow open slow close

Random Strobe

Shutter open

DMX

value

000-007 008-015 016-131 132-167 168-203 204-239 240-247 248-255

Channel

Function in 22 channel

Mode 2

Gobo1-2 Shaking Gobo1-3 Shaking Gobo1-4 Shaking Gobo1-5 Shaking Gobo1-6 Shaking Gobo1-7 Shaking

Constant change of gobo

Fast to Slow Slow to Fast

Gobo1 Rotation

Rotation angle of gobo

Constant change of gobo

Counter - clockwise rotation

Fast - Slow

Counter - anticlockwise rotation

Slow - Fast

DMX

value

058-067 068-077 078-087 088-097 108-117 118-127

128-191 192-255

000-127

128-191

192-255

Color

White

Red

Yellow

Pink

Green

Constant change of color

Slow - Fast (opposite direction)

Magenta

Orange

Blue

Color Mix

Fast - Slow

Gobo 1

No Gobo Gobo1-1 Gobo1-2 Gobo1-3 Gobo1-4 Gobo1-5 Gobo1-6 Gobo1-7

Gobo1-1 Shaking

000-007 008-015 016-023 024-031 032-039 040-047 048-055 056-063 064-127

128-191 192-255

000-007 008-014 015-021 022-028 029-035 036-042 043-049 050-057

9 Gobo1 Rotation Index Fine 000-255

Gobo 2

No Gobo Gobo2-1 Gobo2-2 Gobo2-3 Gobo2-4 Gobo2-5 Gobo2-6 Gobo2-7

Gobo2-8 Gobo2-1 Shaking Gobo2-2 Shaking Gobo2-3 Shaking Gobo2-4 Shaking Gobo2-5 Shaking Gobo2-6 Shaking Gobo2-7 Shaking Gobo2-8 Shaking

Constant change of gobo

Fast to Slow Slow to Fast

000-005 006-010 011-015 016-020 021-026 027-031 032-036 037-041 042-047 048-057 058-067 068-077 078-087 088-097 098-107 108-117 118-127

128-191 192-255

21Z700SPOT

Channel

13 Iris 000-255

14 Focus 000-255

15 Zoom 000-255

Function in 22 channel

Mode 2

Prism Rotation

No Function

Prism Eect

Prism Rotation Eect

Prism Rotation

Prism Rotation Index Fine

Rotation

Fast to Slow Slow to Fast

DMX

value

000-007

008-127

128-255

000-127

128-191 192-255

Channel

Function in 22 channel

Mode 2

Frost

Normal

Frost

Function

No Function

Enable auto focus

Disable auto focus

No Function

Enable Blackout while

Pan/Tilt Move

Disable Blackout while

Pan/Tilt Move

Enable Blackout while

color change

Disable Blackout while

color change

Enable Blackout while

gobo change

Disable Blackout while

gobo change

DMX

value

000-007 008-255

000-009 010-019 020-029 030-069

070-079

080-089

090-099

100-109

110-119

120-129

16 Pan 000-255

17 Pan Fine 000-255

18 Tilt 000-255

19 Tilt Fine 000-255

20 Pan/Tilt Speed 000-255

Lamp On

Pan/Tilt reset

Color/CMY Reset

Gobo1/Gobo2 reset

Shutter reset

Focus/Zoom/Prism/Frost Reset

Iris/Flatb Reset

Reset All

No Function

Lamp O

Enable Flatb

Disable Flatb

130-139 140-149 150-159 160-169 170-179 180-189 190-199 200-209 210-229 230-239 240-249 250-255

Z700SPOT22

Channel

1 Pan 000-255

2 Pan Fine 000-255

3 Tilt 000-255

4 Tilt Fine 000-255

5 Pan/Tilt Speed 000-255

Function in 29 channel

Mode 3

Function

No Function

Enable auto focus

Disable auto focus

No Function

Enable Blackout while

Pan/Tilt Move

Disable Blackout while

Pan/Tilt Move

Enable Blackout while

color change

Disable Blackout while

color change

Enable Blackout while

gobo change

Disable Blackout while

gobo change

Lamp On

Pan/Tilt reset

Color/CMY Reset

Gobo1/Gobo2 reset

Shutter reset

DMX

value

000-009 010-019 020-029 030-069

070-079

080-089

090-099

100-109

110-119

120-129

130-139 140-149 150-159 160-169 170-179

Channel

8 Pan/Tilt Macro Range 000-255

Function in 29 channel

Mode 3

Focus/Zoom/Reset

Iris/Eect Reset

Reset All

No Function

Lamp O

No Function

Eect/Preset Eect

OFF Macro1 Macro2 Macro3 Macro4 Macro5 Macro6 Macro7 Macro8 Macro9

Macro10 Macro11 Macro12 Macro13 Macro14 Macro15 Macro16 Macro17 Macro18 Macro19 Macro20 Macro21 Macro22 Macro23 Macro24 Macro25 Macro26 Macro27

DMX

value

180-189 190-199 200-209 210-229 230-239 240-255

000-007 008-015 016-023 024-031 032-039 040-047 048-055 056-063 064-071 072-079 080-087 088-095 096-103 104-120 121-127 128-135 136-143 144-151 152-159 160-167 168-175 176-183 184-191 192-207 208-223 224-231 232-247 248-255

23Z700SPOT

Channel

10 Cyan 000-255

11 Magenta 000-255

12 Yellow 000-255

14 CMY/F Speed 000-255

Function in 29 channel

Mode 3

Color

White

Red

Orange

3200K 5600K

Pink

Green

Blue

Color Mix

Constant change of color

Fast - Slow

Slow - Fast (opposite direction)

Preset Color

White Color1 Color2 Color3 Color4 Color5 Color6 Color7 Color8 Color9

Color10 Color11

DMX

value

000-007 008-015 016-023 024-031 032-039 040-047 048-055 056-063 064-127

128-191 192-255

000-021 022-042 043-063 064-085 086-106 107-127 128-148 149-170 171-191 192-212 213-233 234-255

Channel

Function in 29 channel

Mode 3

Color Macro

Open Macro1 Macro2 Macro3 Macro4 Macro5 Macro6 Macro7 Macro8 Macro9

Macro10 Macro11 Macro12

Gobo 1

No Gobo Gobo1-1 Gobo1-2 Gobo1-3 Gobo1-4 Gobo1-5 Gobo1-6

Gobo1-7 Gobo1-1 Shaking Gobo1-2 Shaking Gobo1-3 Shaking Gobo1-4 Shaking Gobo1-5 Shaking Gobo1-6 Shaking Gobo1-7 Shaking

Constant change of gobo

Fast to Slow Slow to Fast

DMX

value

000-007 008-028 029-049 050-069 070-090 091-110 111-131 132-152 153-172 173-193 194-213 214-234 235-255

000-007 008-014 015-021 022-028 029-035 036-042 043-049 050-057 058-067 068-077 078-087 088-097 098-107 108-117 118-127

128-191 192-255

Z700SPOT24

Channel

18 Gobo1 Rotation Index Fine 000-255

Function in 32 channel

Mode 3

Gobo1 Rotation

Rotation angle of gobo

Constant change of gobo

Counter - clockwise rotation

Fast - Slow

Counter - anticlockwise rotation

Slow - Fast

Gobo 2

No Gobo

Gobo2-1 Gobo2-2 Gobo2-3 Gobo2-4 Gobo2-5

Gobo2-6 Gobo2-1 Shaking Gobo2-2 Shaking Gobo2-3 Shaking Gobo2-4 Shaking Gobo2-5 Shaking Gobo2-6 Shaking

Constant change of gobo

Fast to Slow Slow to Fast

DMX

value

000-127

128-191

192-255

000-009 010-019 020-028 029-038 039-047 048-057 058-067 068-077 078-087 088-097 098-107 108-117 118-127

128-191 192-255

Channel

22 Rotation Prism Fine 000-255

24 Iris 000-255

25 Zoom 000-255

26 Focus 000-255

Function in 32 channel

Mode 3

Rotation Prism

Position

Rotation Fast - Slow Rotation Slow - Fast

Frost

Normal

Frost

Shutter

Shutter closed (blackout)

Shutter open

Stroboscope Slow to Fast

Slow open fast close Slow close fast open

Slow open slow close

Random Strobe

Shutter open

000-127

128-191 192-255

000-007 008-255

000-007 008-015 016-131 132-167 168-203 204-239 240-247 248-255

DMX

value

Prism

No Function

Prism Eect

28 Prism Rotation Eect

000-007 008-127 128-255

28 Dimmer 000-255

29 Dimmer Fine 000-255

25Z700SPOT

3.11 IMPOSTAZIONI DISPOSITIVO

È possibile modicare i parametri relativi al dispositivo procedendo nel seguente modo: t Premere il tasto MENU e selezionare attraverso i tasti direzionali la voce [Fixture Setting], quindi premere il

tasto ENTER per confermare la scelta.

t Selezionare il parametro che si desidera modicare fra [Pan Inverse], [Tilt Inverse], [BI.o. P/T Moving], [BI.o. Color

Change], [BI.o. Gobo Change] e premere il tasto ENTER per confermare la scelta.

t Scegliere il valore desiderato per il parametro servendosi dei tasti UP e DOWN e confermare l’imposta-

zione premendo il tasto ENTER.

t Premere il tasto MENU per tornare indietro o attendere un minuto per uscire dal menu di impostazione.

Pan Inverse

Tilt Inverse

BI.o. P/T Moving

BI.o. Color Change

Rotazione in senso opposto della testa mobile

Inclinazione in senso opposto della testa mobile

Blackout mentre Pan / Tilt sono in movimento

Blackout, mentre è in funzione il cambiacolori

Yes

Disattiva la funzione (impost. normale)

Attiva la funzione (pan inverse)

Disattiva la funzione (impost. normale)

Attiva la funzione (tilt inverse)

Disattiva la funzione

Attiva la funzione

Disattiva la funzione

Attiva la funzione

BI.o. Gobo Change

Blackout, mentre è in funzione il cambia gobos

Yes

Disattiva la funzione

Attiva la funzione

Z700SPOT26

3.12 IMPOSTAZIONI LAMPADA

È possibile modicare i parametri relativi alla lampada del dispositivo procedendo nel seguente modo: t Premere il tasto MENU e selezionare attraverso i tasti direzionali la voce [Lamp Setting], quindi premere il

tasto ENTER per confermare la scelta.

t Selezionare il parametro che si desidera modicare fra [On/ O], [State/ Power On], [O via DMX], [On if DMX On],

[O if DMX O], [Cooling Mode], [Ignition Delay], [Low Power Delay] e premere il tasto ENTER per confermare la scelta.

t Scegliere il valore desiderato per il parametro servendosi dei tasti UP e DOWN e confermare l’imposta-

zione premendo il tasto ENTER.

t Premere il tasto MENU per tornare indietro o attendere un minuto per uscire dal menu di impostazione.

On/ Off

State/ Power On

Off Via DMX

On if DMX On

Accensione o spegnimento della lampada dal pannello comandi

Stato della lampada quando l’unità e in funzione

Abilitazione del canale di controllo remoto della lampada

Accensione lampada quando viene rilevato il segnale DMX

Off

Yes

Spegnimento lampada

Accensione lampada

Spegnimento lampada unità in funzione

Accensione lampada unità in funzione

Disattiva la funzione

Attiva la funzione

Disattiva la funzione

Attiva la funzione

Off if DMX Off

Cooling Mode

Ignition Delay

Low Power Delay

Spegnimento lampada quando si interrompe il segnale DMX

Modalità di rareddamento

Tempo di ritardo tra alimentazione e accensione lampada

Tempo di ritardo che intercorre tra chiusura shutter/dimmer e riduzione alimentazione lampada.

Yes

Auto

High

255s

Disattiva la funzione

Attiva la funzione

Regolazione automatica della velocità delle ventole

Velocità massima delle ventole

27Z700SPOT

3.13 IMPOSTAZIONI DISPLAY

È possibile modicare i parametri relativi al display procedendo nel seguente modo: t Premere il tasto MENU e selezionare attraverso i tasti direzionali la voce [Display Setting], quindi premere il

tasto ENTER per confermare la scelta.

t Selezionare il parametro che si desidera modicare fra [Display Inverse], [Backlight Auto O], [Backlight Intensi-

ty], [Temperature Unit] e premere il tasto ENTER per confermare la scelta.

t Selezionare il valore desiderato per il parametro servendosi dei tasti UP e DOWN e confermare l’imposta-

zione premendo il tasto ENTER.

t Premere il tasto MENU per tornare indietro o attendere un minuto per uscire dal menu di impostazione.

Display Inverse

Backlight Auto Off

Backlight Intensity 1 - 10

Temperature Unit

Visualizzazione inversa del display

Retroilluminazione display Auto O

Intensità retroilluminazione

Scala di temperatura

Yes

°C

°F

Disattiva la funzione

Attiva la funzione

Display sempre acceso

Display spento 1 minuto dopo uscita dal menu

3.14 TEST SU DISPOSITIVO

Auto Test

Permette di vericare il corretto funzionamento dell’unità. Per avviare il test procedere nel seguente modo: t Premere il tasto MENU e selezionare attraverso i tasti direzionali la voce

[Fixture Test], quindi selezionare

[Auto Test].

t Per confermare e dare l’avvio al test automatico premere il tasto ENTER.

Manual Test

Permette di eseguire tramite pannello comandi delle regolazioni sugli eetti per ottenere una perfetta uniformità tra i proiettori. t Premere il tasto MENU e selezionare attraverso i tasti direzionali la voce [Fixture Test], quindi selezionare

[Manual Test] e premere il tasto ENTER per confermare la scelta.

t Selezionare l’eetto sul quale si desidera eseguire la regolazione fra [Pan, Tilt, ecc.] e confermare premen-

do il tasto ENTER.

t Eseguire la calibratura dell’eetto attraverso i tasti direzionali impostando un valore tra

[0 - 255] e premere

il tasto ENTER per confermare l’impostazione.

Z700SPOT28

3.15 INFORMAZIONI SUL DISPOSITIVO

t Premere il tasto MENU e selezionare attraverso i tasti direzionali la voce [Fixture Information]. t Premere il tasto ENTER per confermare la scelta.

È possibile visualizzare le seguenti informazioni:

Fixture Use Time

Permette di visualizzare le ore di funzionamento del dispositivo.

t Selezionare attraverso i tasti direzionali la voce t Per confermare premere il tasto ENTER; il display indicherà le ore di funzionamento.

Lamp on time

Permette di visualizzare le ore di funzionamento della lampada.

t Selezionare attraverso i tasti direzionali la voce [Lamp On Time] e premere il tasto ENTER per confermare la

t Selezionare

menu oppure resettare il contatore.

t Premere il tasto ENTER per confermare la scelta.

Firmware Version

Permette di visualizzare la versione rmware del proiettore.

t Selezionare attraverso i tasti direzionali la voce [Firmware Version] t Premere il tasto ENTER per confermare la scelta.

, servendosi dei tasti UP e DOWN, [Exit] oppure [Reset Time], a seconda che si voglia uscire dal

[Fixture Use Time].

scelta.

3.16 RESET DELLE FUNZIONI

E’ possibile avviare un programma preimpostato per ripristinare la funzione selezionata alla sua impostazione “Home Position”.

t Premere il tasto MENU e selezionare attraverso i tasti direzionali la voce [Reset Function]. t Premere il tasto ENTER per confermare la scelta. t Selezionare la funzione che si desidera resettare fra [Pan/Tilt, ecc.]. t Premere il tasto ENTER per confermare la scelta. t Servendosi dei tasti UP e DOWN, selezionare [Yes ] oppure [No] a seconda che si vogliano o meno ripristi-

nare le condizioni “Home position” della funzione scelta.

3.17 FUNZIONI SPECIALI

t Premere il tasto MENU e selezionare attraverso i tasti direzionali la voce [Special Function]. t Per confermare premere il tasto ENTER.

È possibile accedere alle seguenti informazioni:

Fixture Maintenance

t Selezionare attraverso i tasti direzionali la voce [Fixture Maintenance]. t Premere il tasto ENTER per confermare la scelta. t Selezionare dunque [Interval] e premere il tasto ENTER se si vuole visualizzare sul display l’intervallo di

tempo tra due interventi relativi alla manutenzione. Premere il tasto MENU per tornare indietro.

t Selezionare [Remain Time] e premere il tasto ENTER se si vuole visualizzare sul display il tempo rimanente.

Premere il tasto MENU per tornare indietro.

t Selezionare attraverso i tasti direzionali [Exit] o [Reset time], a seconda che si voglia uscire dal menu o re-

settare il contatore. Premere il tasto ENTER per confermare la scelta.

Factory Settings

Permette di ripristinare l’unità alle impostazioni di fabbrica.

t Selezionare attraverso i tasti direzionali la voce [Factory setting]. t Premere il tasto ENTER per confermare la scelta.

29Z700SPOT

Z700SPOT30

3.18 REGOLAZIONI HOME POSITION

Per eettuare la preimpostazione dei valori correttivi (modalità oset):

t Premere il tasto MENU. t Tenere premuto per circa 1 secondo il tasto ENTER. t Selezionare la funzione desiderata attraverso i tasti direzionali, quindi premere ENTER per confermare

la scelta.

t Impostare, servendosi dei tasti UP e DOWN, il valore per la funzione. L’intervallo dei valori possibili per

ogni funzione è riportato nella tabella in seguito.

t Premere il tasto ENTER per confermare l’impostazione e tornare automaticamente all’ultimo menu.

Pan -128 ~ 127

Tilt -128 ~ 127

Shutter 0 ~ 255

Dimmer 0 ~ 255

OFFSET

Color -128 ~ 127

Cyan 0 ~ 255

Magenta 0 ~ 255

Yellow 0 ~ 255

Gobo 1 -128 ~ 127

R-Gobo 1 -128 ~ 127

Gobo 2 -128 ~ 127

Iris 0 ~ 255

Prism 0 ~ 255

R-Prism -128 ~ 127

Frost 0 ~ 255

Flatb 0 ~ 255

Focus 0 ~ 255

Zoom 0 ~ 255

31Z700SPOT

- 4 - MANUTENZIONE

4.1 PULIZIA SISTEMA OTTICO E MANUTENZIONE

t Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualicato. t Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare nché l’unità non si sia rareddata. t Tutte le viti utilizzate per l’installazione dell’unità e le sue parti dovrebbero essere assicurate saldamente

e non dovrebbero essere corrose.

t Alloggiamenti, elementi di ssaggio e di installazione (sotto, truss, sospensioni) dovrebbero essere

totalmente esenti da qualsiasi deformazione.

t Quando una lente ottica è visibilmente danneggiata a causa di rotture o gra profondi, deve essere sostituita. t I cavi di alimentazione devono essere in condizione impeccabile e dovrebbero essere sostituiti immedia-

tamente nel momento in cui anche un piccolo problema viene rilevato.

t Al ne di proteggere l’unità da surriscaldamento, le ventole di rareddamento (e nel caso) le aperture di

ventilazione, devono essere pulite mensilmente.

Per mantenere funzionalità e rendimento ottimali per lungo tempo è indispensabile eettuare una pulizia periodica delle parti soggette all’accumulo di polveri e grassi. La frequenza con la quale eettuare le operazioni sotto indicate dipende da diversi fattori, quali la quantità di movimenti degli eetti e la qualità dell’ambiente di lavoro (umidità dell’aria, presenza di polvere, salsedine, ecc.). Per rimuovere lo sporco dal riettore, dalle lenti e dai ltri usare un panno morbido inumidito di un qualsiasi liquido detergente per la pulizia del vetro. Annualmente si consiglia di sottoporre il proiettore a personale tecnico qualicato per una manutenzione straordinaria consistente almeno nelle seguenti operazioni:

- Pulizia generale delle parti interne.

- Ripristino della lubricazione di tutte le parti soggette ad attrito tramite l’utilizzo di lubricanti appropriati.

- Controllo visivo generale di componenti interni, cablaggio, parti meccaniche, ecc.

- Controlli elettrici, fotometrici e funzionali; eventuali riparazioni.

Attenzione: consigliamo che la pulizia interna sia eseguita da personale qualicato!

GOBOS

Gobo rotante 2Gobo rotante 1 (sostituibile)

Z700SPOT32

4.2 SOSTITUZIONE GOBOS

I gobos rotanti, nelle ruote, possono essere cambiati e sostituiti, per esempio, con propri gobos:

1. Staccare la spina dalla presa di rete e fare rareddare l’unità per 20 minuti circa.

2. Togliere la parte superiore della testa mobile dopo aver svitato le viti.

3. Girare la ruota, come indicato nella gura 9, in modo che il gobo da sostituire si trovi in alto.

4. Premere il portagobos nella direzione A e tirare nella direzione B.

5. Togliere l’anello di sicurezza (g 10) sul gobo con un utensile adatto e prelevare il gobo.

6. Non svitare le viti sul portagobos perché tengono insieme il cuscinetto a sfere!

7. Inserire il nuovo gobo nel portagobos e ssarlo con l’anello di sicurezza. Se il gobo ha un lato più scuro o più opaco, tale lato deve essere orientato verso la lampada.

8. Sistemare il portagobos nella ruota in modo che venga ssato sotto l’elemento C.

9. Chiudere il contenitore della testa mobile nuovamente con le viti.

Pressure plate

(C)

Fig.9

Ring

Fig.10

INDEX

Safety

General instructions Warnings and installation precautions General information

1 Description and technical specications

1. 1 Operating elements and connections

1. 2 Description

1. 3 Technical specications

2 Installation

2. 1 Lamp

2. 2 Inserting or replacing the lamp

2. 3 Mounting

3 Functions and settings

3. 1 Operation

3. 2 Basic

3. 3 Menu structure

3. 4 DMX mode

3. 5 DMX addressing

3. 6 View DMX Value

3. 7 Connection of the DMX line

3. 8 Construction of the DMX termination

3. 9 Channel function

3. 10 DMX control

3. 11 Fixture Setting

3. 12 Lamp Setting

3. 13 Display Setting

3. 14 Fixture Test

3. 15 Fixture Information

3. 16 Reset Function

3. 17 Special Functions

3. 18 Home Position Adjustment

1Z700SPOT

2 2 3

4 6 6

8 8 9

10 10 11 13 13 13 14 14 15 16 23 24 25 25 26 26 26 27

4 Maintenance

4. 1 Cleaning the unit and maintenance

4. 2 Replacement of the gobos

28 29

Warranty

PACKING CONTENT:

t Z700SPOT t Lamp t Omega kit (2 pz.) t User manual

Reproduced in any form or by any means for any commercial use.

Design and specications are subject to change without notice.

Z700SPOT2

WARNING! Before carrying out any operations with the unit, carefully read this instruction

manual and keep it with cure for future reference. It contains important information about the

installation, usage and maintenance of the unit.

SAFETY

General instructions

t The products referred to in this manual conform to the European Community Directives and are therefore

marked with

t

The unit is supplied with hazardous network voltage (230V~). Leave servicing to skilled personnel only. Never make any modications on the unit not described in this instruction manual, otherwise you will risk an electric shock.

t

Connection must be made to a power supply system tted with ecient earthing (Class I appliance according to standard EN 60598-1). It is, moreover, recommended to protect the supply lines of the units from indirect contact and/or shorting to earth by using appropriately sized residual current devices.

t The connection to the main network of electric distribution must be carried out by a qualied electrical in-

staller. Check that the main frequency and voltage correspond to those for which the unit is designed as given on the electrical data label.

t This unit is not for home use, only professional applications. t Never use the xture under the following conditions: t - in places subject to vibrations or bumps; t - in places with a temperature of over 40°C or less than 2°C. t Make certain that no inammable liquids, water or metal objects enter the xture. t Do not dismantle or modify the xture. t

All work must always be carried out by qualied technical personnel. Contact the nearest sales point for an inspection or contact the manufacturer directly.

t If the unit is to be put out of operation denitively, take it to a local recycling t plant for a disposal which is not harmful to the environment.

Warnings and installation precautions

t Always additionally secure the projector with the safety rope. When carrying out any work, always com-

ply scrupulously with all the regulations (particularly regarding safety) currently in force in the country in which the xture’s being used.

t Never look directly at the light beam. Please note that fast changes in lighting, e. g. ashing light, may

trigger epileptic seizures in photosensitive persons or persons with epilepsy.

t Before starting any maintenance work or cleaning the projector, cut o power from the main supply t The maximum temperature that can be reached on the external surface of the tting, in a thermally

steady state, is 85°C.

t Make certain that the xture is o and the temperature of the components cannot cause burns. t After switching o, do not remove any parts of the tting for at least 20 minutes. After this time the likeli-

hood of the lamp exploding is virtually nil. The tting is designed to hold in any splinters produced by a lamp exploding. The lenses must be mounted and, if visibly damaged, they have to be replaced with genuine spares.

t When tting a lamp, always use gloves or soft lint free cloth never touch it with your bare hands. t The tting mounts a high-pressure lamp; immediately replace the lamp if damaged or deformed by heat. t Install the xture in a well ventilated place. t The minimum distance between the xture and surrounding walls must be more than 50 cm and the air

vents at the housing must not be covered in any case.

3Z700SPOT

t The projector needs to be positioned so that the objects hit by the beam of light are at least 2,5 metres

from the lens of the projector.

t Don’t lift the xture holding it by the moving part (head). t Keep any inammable material at a safe distance from the xture. t The lamp shall be changed if it has become damaged or thermally deformed. t Don’t connect the device to a dimmer pack.

GENERAL INFORMATION

Shipments and claims

The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual damage will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

Warranty and returns

The guarantee covers the xture in compliance with existing regulations. You can nd the full version of the “General Guarantee Conditions” on our web site www.musiclights.it. Please remember to register the piece of equipment soon after you purchase it, logging on www.musiclights.it. The product can be also registered lling in and sending the form available on your guarantee certicate. For all purposes, the validity of the guarantee is endorsed solely on presentation of the guarantee certicate. Music & Lights will verify the validity of the claim through examination of the defect in relation to proper use and the actual validity of the guarantee. Music & Lights will eventually provide replacement or repair of the products declining, however, any obligation of compensation for direct or indirect damage resulting from faultiness.

The information provided in this manual has been carefully checked.

However Music & Lights S.r.l. is not responsible for any possible inaccuracy.

Z700SPOT4

- 1 - DESCRIZIONE E SPECIFICHE TECNICHE

1.1 Elementi di comando e collegamenti

Fig.2

DMX INDMX IN

71011

DMX OUTDMX OUT

POWER

FUSE

OFF

Fig.1

8 9

Vista BVista A

5Z700SPOT

1. MOVING HEAD;

2. ROTARY ARM;

3. LEVEL for locking and unlocking the folding arms (PAN movement);

4. Buttons for lock and unlock the moving head (TILT movement); NOTE: To prevent damage during transport lock the moving head and the rotary arm;

5. CARRYING HANDLES;

6. DMX IN (3-pole XLR): 1 = ground, 2 = DMX-, 3 = DMX+;

7. DMX OUT (3-pole XLR): 1= ground, 2 = DMX -, 3 = DMX +;

8. DMX IN (5-pole XLR): 1 = ground, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C;

9. DMX OUT (5-pole XLR): 1= ground, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C.;

10.ON/OFF SWITCH;

11.MAIN FUSE HOLDER: replace a burnt-out fuse by one of the same type only;

12.CONNECTION CABLE with Shuko plug 240V~ / 50-60Hz)

13.LCD DISPLAY;

14.MENU button: to call the adjusting menu or to return to a previous menu;

15.ENTER button to enter into the selected menu or to conrm a menu setting;

16.UP/DOWN for selecting a menu item and for adjusting a function;

17.LED INDICATOR: when is turned on, the device is working;

18.LED INDICATOR: to indicate the current working mode;

19.LAMP (g.2)

(cod.800182 inclusa

;

300W MSRGold Philips MiniFastt

);

(200-

Z700SPOT6

1.2 DESCRIPTION

Zenith 700SPOT is the new Prolights moving-head projector developed with cutting-edge technological contents and mechanical solutions. The high brightness, the component construction quality and the eect section make Z700SPOT the perfect tool for concerts, shows, TV studios, theatres and large venues. Z700 Spot, equipped with Philips MSR Gold 700W FastFit lamp with electronic ballast features linear CMY color mixing system, linear CTO, an additional colour wheel (7 dichroic lters + open), linear motorized zoom (15°35°), motorized iris and focus, 2 gobo wheels, eect rotating prism.

1.3 TECHNICAL SPECIFICATIONS

Lamp

t Philips MSRGold 700W/2 Fastt (cod. 800188 included). t Socket : PGJX50. t Colour temperature: 7500K. t Luminuous ux: 50.000 lm. t Average life span: 750h.

Optics

t High denition anti-reection lenses with achromatic coating t Parabolic glass reector with dichroic coating t 15°-35° electronic linear zoom t Focus: motorized focusing, from 2m to innity

Dimmer / shutter / strobe

t 0-100% linear dimmer. t Independent shutter and fading eects with adjustable speed. t Strobe: mechanical, 10 ash per second.

Colour system

t CMY colour mixing. t Additional colour wheel with 7 dichroic lters + open (linear-stepless selection with color temperature

lter 3200K and 5600K).

t Bidirectional rainbow eect. t Easy calibration and maintenance by magnetic repositioning.

Eects

t 1st Gobo wheel: 7 dichroic and rotating Gobos. t 2nd Gobo wheel: 8 metallic and xed Gobos. t 72 possible overlapping gobos combinations. t “Gobo-shake” and morphing eects. t Gobo change with synchronized blackout. t Easy access to gobo wheels for replacement. t 3 facet prism eect, rotating, indexable, replaceable. t 5%-100% motorized linear iris.

Electronics

t LCD display for a simplied access to control menu, conguration and DMX addressing. t 3 DMX congurations: 22/22/29 channels for full exibility and control. t Input and output signal through XLR 3p and 5p connectors. t “ENERGY SAVE” mode: 50% reduction of power consumption during blackout status. t Remote ON/OFF lamp control by DMX. t Remote unit reset by DMX. t Electronic self-test and check-up for diagnostics. t Lamp life timer. t Thermal sensor monitoring optimum lamp temperature.

7Z700SPOT

t Cooling: ltered forced ventilation with variable speed low-noise fans.

Structure and moving body

t Aluminum structure with polycarbon cover, black colour. t Ergonomic side handles for transportation. t Motion Angle (3 phase motors): Pan = 540° Tilt = 270°. t Pan/Tilt resolution: 8-bit or 16-bitPan = 2,10° Pan Fine = 0,008°Tilt = 1,05° Tilt Fine = 0,004°. t Feedback automatic repositioning. t Suspension and xing: any possible working position by means of omega kit (included) with “quick lock”

system.

t Pan and Tilt locking for transportation and maintenance.

Power supply

t Electronic ballast: 200-240V 50/60Hz universal power supply. t Power consumption: 881VA at 230V/50Hz.

Weight and dimensions

t Weight: 23,2 kg. t Dimensions (WxHxD): 437x369x597 mm.

Lux Center

2,5

Beam Diameter (m)

Diam.(m)

15˚

35˚

15˚

35˚

26800 6700 3000 1770

6500 1600 700 440

15˚

35˚

5101520Dist.(m)

1,2 2,6 3,8 5,2

3,0 6,0 9,0 12

Z700SPOT8

- 2 - INSTALLATION

2.1 LAMP

We recommend using MSRGold Philips 700W Fastt (cod. 800188). Make sure that the used lamp is compatible with local voltage. If the lamp is operated with a voltage surpassing its nominal operating voltage, it can be damaged or its service life reduced considerably.

2.2 INSERTING OR REPLACING THE LAMP

Please proceed as follows to replace the lamp (the lamp gets very hot during operation, so let it cool down suciently before you attempt to dismount it! Lamps that have been damaged must be replaced immediately).

1. Disconnect the power plug the unit, Unscrew the two screws X and Y, open the lamp cover, turn it to the position as the diagram shown.

2. Hold the base of the lamp, anticlockwise turn until it is parallel to the groove.

3. Do not touch the lamp’s envelope with bare hands. Should this happen, clean the bulb with a cloth soaked in alcohol and dry it with a clean, dry cloth. Insert a new lamp follow the groove, turn it clockwise to x the lamp.

4. Screw the screws X and Y to x the lamp cover.

5. Turn the screws (A, B and C) to adjust the lamp position, be sure it is located in the center of the reector for the best projection.

Lam p bas e

Lam p cove r

Fig.3

9Z700SPOT

2.3 MOUNTING

The Z700SPOT may be set up on a solid and even surface. By means of the xing facilities of the base plate, the unit can also be mounted upside down to a cross arm. The base plate is shown in g.4. For xing, stable mounting clips are required. According to the gure, the bolts of the brackets are placed into the openings provided in the base plate and turned clockwise until they lock (to the stop). The mounting place must be of sucient stability and be able to support a weight of 10 times of the unit’s weight. Always additionally secure the projector with the safety rope from falling down. For this purpose, fasten the safety rope at a suitable position so that the maximum fall of the projector will be 20 cm.

Fig.5

Fig.4

Fig.6

Z700SPOT10

- 3 - FUNCTION AND SETTINGS

3.1 OPERATION

Connect the supplied main cable to a socket (200-240V~/50-60Hz). Unlock the PAN (3) and TILT (4) mechanism. Switch on the unit with the power switch (16) . Shortly after that the Z700SPOT is ready for operation. After operation, switch o the unit with the power switch.

3.2 BASIC

The Z700SPOT has a LCD display and 4 button used to access the control panel functions and manage them (g.7).

Fig.7

[MENU] [ENTER]

[UP/DOWN]

Every time you turn on the unit, it will run built-in program to reset all motors to their home position, the display will show as (g.8). It will show warning sign if it goes wrong during resetting and you can press the MENU button to view the error information. After that the unit will be ready to receive DMX signal and the display will show as (g.9).

Used to access the menu or to return to a previous menu option. Used to select and store the current menu or conrm the current function value or option within a menu. To choose a menu item and set a function.

Z700SPOT

Fig.8

DMX Address

001

Md.1 Lamp. 30°C

22Ch.

Base. 40°C

Fig. 9

Explanation of g.9

Base. 40°C Base CPU temperature

001 Start address

Md.1 22Ch. Channel mode and number of channels it contains

Lamp. 30°C Lamp Temperature

Warning signal blinking direct resetting error

3.3 MENU STRUCTURE

11Z700SPOT

Boxes in gray represent preset settings

DMX Address

DMX Functions DMX Channel Mode

View DMX Value

Pan Inverse

Tilt Inverse

BI.o. P/T Moving

Fixture Settings

BI.o. Color Change

512

Mode 1 (22)

Mode 2 (22)

Mode 3 (29)

Yes

(1)

BI.o. Gobo Change

Yes

Off

On/Off

Off

State/Power On

Off Via DMX

Yes

On if DMX On

Yes

Lamp Settings

Off if DMX Off

Yes

Auto

Cooling Mode

High

Ignition Delay

Low Power Delay

255s

Z700SPOT12

Display Setting

Fixture Test

Display Inverse

Yes

Backlight Auto Off

Yes

Backlight Intensity

°C

Temperature Unit

°F

Auto Test

Manual Test

Fixture use time

(2)

Fixture Information

Reset Function

Lamp On time

Exit

Reset Time

Firmware Version

Pan/Tilt

Yes

Color/CMY

Yes

Gobo

Yes

Shutter/Dimmer

Yes

Focus/Zoom/Prism/Frost

Yes

Iris/Flatb

Yes

Special Functions

All

Yes

Interval

Fixture Maintenance

Remain Time

Factory Settings

Yes

13Z700SPOT

3.4 DMX MODE

t Press the MENU button and select, via the directional buttons, the [DMX Functions] menu choice, then press

the ENTER button to conrm the choice.

t Select the [DMX Address] menu voice and conrm the choice by pressing the ENTER button. t Edit the DMX address value into the [1 - 512] range using the UP and DOWN buttons. t Press the ENTER button to conrm the DMX address value. t Press the MENU button to go back or waiting for one minute for automatic exit from the menu.

3.5 DMX ADDRESSING

To able to operate the Z700SPOT with a light controller, adjust the DMX start address for the rst a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the rst DMX channel, adjust the start address 33 on the Z700SPOT. The other functions of the light eect panel are then automatically assigned to the following addresses. An example with the start address 33 is shown below:

Number of

DMX channels

22 33 33-54 55 77 99

29 33 33-61 62 119 148

Start address

(example)

Used DMX

addresses

Next possible start

address for unit No.1

Next possible start

address for unit No.2

Next possible start

address for unit No.3

The Z700SPOT is equipped with 3 DMX channel modes: 22 Ch (Mode1, Mode2) and 29 Ch (Mode3). It is possible to access them in the following mode: Press the MENU button, select through the directional buttons the [DMX Functions] menu voice and press the ENTER button to conrm.

t Select the [DMX Channel Mode] menu voice and press the ENTER button to conrm the choice. t Select the desired DMX mode between [Mode1(22)], [Mode2(22)] and [Mode3(29)] and press the ENTER but-

ton to conrm.

See page 14 for table that indicate the operation modes and their DMX value. As DMX interface, the unit has 3 and 5 pole XLR contacts.

3.6 VIEW DMX VALUE

It is possible to view the DMX value and the relative function on the LCD display in the following way: t Press the MENU button, select the [DMX Functions] menu voice and press the ENTER button to conrm the

choice.

t Select the [View DMX Value] menu voice and conrm the choice by pressing the ENTER button. t Use the directional buttons to view all the menu voices. t Press the MENU button to go back or wait for one minute for automatic exit from the menu.

Z700SPOT14

3.7 CONNECTION OF THE DMX LINE

DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω impedance and low capacity. The following diagram shows the connection mode:

DMX - INPUT

XLR plug

DMX - OUTPUT

XLR socket

Pin1 : GND - Shield

1 5

2 4

Pin2 : - Negative Pin3 : + Positive Pin4 : N/C Pin5 : N/C

21 2

ATTENTION

The screened parts of the cable (sleeve) must never be connected to the system’s earth, as this would cause faulty xture and controller operation. Over long runs can be necessary to insert a DMX level matching amplier. For those connections the use of balanced microphone cable is not recommended because it cannot transmit control DMX data reliably.

t Connect the controller DMX input to the DMX output of the rst unit. t Connect the DMX output to the DMX input of the following unit. Connect again the output to the input

of the following unit until all the units are connected in chain.

t When the signal cable has to run longer distance is recommended to insert a DMX termination on the

last unit.

3.8 CONSTRUCTION OF THE DMX TERMINATION

The termination avoids the risk of DMX 512 signals being reected back along the cable when they reaches the end of the line: under certain conditions and with certain cable lengths, this could cause them to cancel the original signals. The termination is prepared by soldering a 120Ω 1/4 W resistor between pins 2 and 3 of the 5-pin male XLR connector, as shown in gure.

1 5

2 4

1 2

120 Ω120 Ω

Example: 3 pin XLR connector

3.9 CHANNEL FUNCTION

15Z700SPOT

Channel

Mode

1 Pan Shutter Pan

2 Pan Fine Dimmer Pan Fine

3 Tilt Cyan Tilt

4 Tilt Fine Magenta Tilt Fine

5 Pan/Tilt Speed Yellow Pan/Tilt Speed

6 Shutter Color Function

7 Dimmer Gobo 1 Pan/Tilt Macro

8 Color R-Gobo 1 Pan/Tilt Macro Speed

9 Cyan R-Gobo 1 Fine Color

10 Magenta Gobo 2 Cyan

11 Yellow Prism Magenta

Function in 22 channel

Mode 1

Function in 22 channel

Mode 2

Function in 29 channel

Mode 3

12 Preset Color R-Prism Yellow

13 Gobo 1 Iris Preset Color

14 R-Gobo 1 Focus CMY Speed

15 Gobo 2 Zoom Color Macro

16 Prism Pan Gobo 1

17 R-Prism Pan Fine R-Gobo 1

18 Iris Tilt R-Gobo 1 Fine

19 Frost Tilt Fine Gobo 2

20 Zoom Pan/ Tilt Speed Prism

21 Focus Frost R-Prism

22 Function Function R-Prism Fine

23 Frost

24 Iris

25 Zoom

26 Focus

27 Shutter

28 Dimmer

29 Dimmer Fine

3.10 DMX CONTROL

Z700SPOT16

Channel

1 Pan 000-255

2 Pan Fine 000-255

3 Tilt 000-255

4 Tilt Fine 000-255

5 Pan/Tilt Speed 000-255

7 Dimmer 000-255

Function in 22 channel

Mode 1

Shutter

Shutter closed (blackout)

Shutter open

Stroboscope Slow to Fast

Slow open fast close Slow close fast open

Slow open slow close

Random Strobe

Shutter open

Color

White

Red

Orange

3200K 5600K

Pink

Green

Blue

Color Mix

DMX

value

000-007 008-015 016-131 132-167 168-203 204-239 240-247 248-255

000-007 008-015 016-023 024-031 032-039 040-047 048-055 056-063 064-127

Channel

Function in 22 channel

Mode 1

Preset Color

White Color1 Color2 Color3 Color4 Color5 Color6 Color7 Color8 Color9

Color10 Color11

Gobo 1

No Gobo Gobo1-1 Gobo1-2 Gobo1-3 Gobo1-4 Gobo1-5 Gobo1-6

Gobo1-7 Gobo1-1 Shaking Gobo1-2 Shaking Gobo1-3 Shaking Gobo1-4 Shaking Gobo1-5 Shaking Gobo1-6 Shaking Gobo1-7 Shaking

Constant change of gobo

Fast to Slow Slow to Fast

DMX

value

000-021 022-042 043-063 064-085 086-106 107-127 128-148 149-170 171-191 192-212 213-233 234-255

000-007 008-014 015-021 022-028 029-035 036-042 043-049 050-057 058-067 068-077 078-087 088-097 098-107 108-117 118-127

128-191 192-255

Constant change of color

Fast - Slow

Slow - Fast (opposite direction)

9Cyan

10 Magenta 000-255

11 Yellow 000-255

128-191 192-255

000-255

Gobo1 Rotation

Rotation angle of gobo

Constant change of gobo

Counter - clockwise rotation

Fast - Slow

Counter - anticlockwise

rotation

Slow - Fast

000-127

128-191

192-255

17Z700SPOT

Channel

Function in 22 channel

Mode 1

Gobo 2

No Gobo

Gobo2-1 Gobo2-2 Gobo2-3 Gobo2-4 Gobo2-5 Gobo2-6 Gobo2-7

Gobo2-8 Gobo2-1 Shaking Gobo2-2 Shaking Gobo2-3 Shaking Gobo2-4 Shaking Gobo2-5 Shaking Gobo2-6 Shaking Gobo2-7 Shaking Gobo2-8 Shaking

Constant change of gobo

Fast to Slow Slow to Fast

Prism

DMX

value

000-005 006-010 011-015 016-020 021-026 027-031 032-036 037-041 042-047 048-057 058-067 068-077 078-087 088-097 098-107 108-117 118-127

128-191 192-255

Channel

20 Zoom 000-255

21 Focus 000-255

Function in 22 channel

Mode 1

Frost

Normal

Frost

Function

No Function

Enable auto focus

Disable auto focus

No Function

Enable Blackout while

Pan/Tilt Move

Disable Blackout while

Pan/Tilt Move

Enable Blackout while

color change

Disable Blackout while

color change

000-007

000-009 010-019 020-029 030-069

070-079

080-089

090-099

100-109

DMX

value

008.255

No Function

Prism Eect

28 Prism Rotation Eect

Rotation Prism

Rotation angle

Constant change of eect

Counter - clockwise rotation

Fast - Slow

Counter - anticlockwise rotation

Slow - Fast

18 Iris 000-255

000-007

008-127

128-255

000-127

128-191

192-255

Enable Blackout while

gobo change

Disable Blackout while

gobo change

Lamp On

Pan/Tilt reset

Color/CMY Reset

Gobo1/Gobo2 reset

Shutter reset

Focus/Zoom/Prism/Frost Reset

Iris/Flatb Reset

Reset All

No Function

Lamp O

Enable Flatb

Disable Flatb

110-119

120-129

130-139 140-149 150-159 160-169 170-179 180-189 190-199 200-209 210-229 230-239 240-249 250-255

Z700SPOT18

Channel

2 Dimmer 000-255

3 Cyan 000-255

4 Magenta 000-255

5 Yellow 000-255

Function in 22 channel

Mode 2

Shutter

Shutter closed (blackout)

Shutter open

Stroboscope Slow to Fast

Slow open fast close Slow close fast open

Slow open slow close

Random Strobe

Shutter open

DMX

value

000-007 008-015 016-131 132-167 168-203 204-239 240-247 248-255

Channel

Function in 22 channel

Mode 2

Gobo1-2 Shaking Gobo1-3 Shaking Gobo1-4 Shaking Gobo1-5 Shaking Gobo1-6 Shaking Gobo1-7 Shaking

Constant change of gobo

Fast to Slow Slow to Fast

Gobo1 Rotation

Rotation angle of gobo

Constant change of gobo

Counter - clockwise rotation

Fast - Slow

Counter - anticlockwise rotation

Slow - Fast

DMX

value

058-067 068-077 078-087 088-097 108-117 118-127

128-191 192-255

000-127

128-191

192-255

Color

White

Red

Yellow

Pink

Green

Constant change of color

Slow - Fast (opposite direction)

Magenta

Orange

Blue

Color Mix

Fast - Slow

Gobo 1

No Gobo Gobo1-1 Gobo1-2 Gobo1-3 Gobo1-4 Gobo1-5 Gobo1-6 Gobo1-7

Gobo1-1 Shaking

000-007 008-015 016-023 024-031 032-039 040-047 048-055 056-063 064-127

128-191 192-255

000-007 008-014 015-021 022-028 029-035 036-042 043-049 050-057

9 Gobo1 Rotation Index Fine 000-255

Gobo 2

No Gobo Gobo2-1 Gobo2-2 Gobo2-3 Gobo2-4 Gobo2-5 Gobo2-6 Gobo2-7

Gobo2-8 Gobo2-1 Shaking Gobo2-2 Shaking Gobo2-3 Shaking Gobo2-4 Shaking Gobo2-5 Shaking Gobo2-6 Shaking Gobo2-7 Shaking Gobo2-8 Shaking

Constant change of gobo

Fast to Slow Slow to Fast

000-005 006-010 011-015 016-020 021-026 027-031 032-036 037-041 042-047 048-057 058-067 068-077 078-087 088-097 098-107 108-117 118-127

128-191 192-255

19Z700SPOT

Channel

13 Iris 000-255

14 Focus 000-255

15 Zoom 000-255

Function in 22 channel

Mode 2

Prism Rotation

No Function

Prism Eect

Prism Rotation Eect

Prism Rotation

Prism Rotation Index Fine

Rotation

Fast to Slow Slow to Fast

DMX

value

000-007

008-127

128-255

000-127

128-191 192-255

Channel

Function in 22 channel

Mode 2

Frost

Normal

Frost

Function

No Function

Enable auto focus

Disable auto focus

No Function

Enable Blackout while

Pan/Tilt Move

Disable Blackout while

Pan/Tilt Move

Enable Blackout while

color change

Disable Blackout while

color change

Enable Blackout while

gobo change

Disable Blackout while

gobo change

DMX

value

000-007 008-255

000-009 010-019 020-029 030-069

070-079

080-089

090-099

100-109

110-119

120-129

16 Pan 000-255

17 Pan Fine 000-255

18 Tilt 000-255

19 Tilt Fine 000-255

20 Pan/Tilt Speed 000-255

Lamp On

Pan/Tilt reset

Color/CMY Reset

Gobo1/Gobo2 reset

Shutter reset

Focus/Zoom/Prism/Frost Reset

Iris/Flatb Reset

Reset All

No Function

Lamp O

Enable Flatb

Disable Flatb

130-139 140-149 150-159 160-169 170-179 180-189 190-199 200-209 210-229 230-239 240-249 250-255

Z700SPOT20

Channel

1 Pan 000-255

2 Pan Fine 000-255

3 Tilt 000-255

4 Tilt Fine 000-255

5 Pan/Tilt Speed 000-255

Function in 29 channel

Mode 3

Function

No Function

Enable auto focus

Disable auto focus

No Function

Enable Blackout while

Pan/Tilt Move

Disable Blackout while

Pan/Tilt Move

Enable Blackout while

color change

Disable Blackout while

color change

Enable Blackout while

gobo change

Disable Blackout while

gobo change

Lamp On

Pan/Tilt reset

Color/CMY Reset

Gobo1/Gobo2 reset

Shutter reset

DMX

value

000-009 010-019 020-029 030-069

070-079

080-089

090-099

100-109

110-119

120-129

130-139 140-149 150-159 160-169 170-179

Channel

8 Pan/Tilt Macro Range 000-255

Function in 29 channel

Mode 3

Focus/Zoom/Reset

Iris/Eect Reset

Reset All

No Function

Lamp O

No Function

Eect/Preset Eect

OFF Macro1 Macro2 Macro3 Macro4 Macro5 Macro6 Macro7 Macro8 Macro9

Macro10 Macro11 Macro12 Macro13 Macro14 Macro15 Macro16 Macro17 Macro18 Macro19 Macro20 Macro21 Macro22 Macro23 Macro24 Macro25 Macro26 Macro27

DMX

value

180-189 190-199 200-209 210-229 230-239 240-255

21Z700SPOT

Channel

10 Cyan 000-255

11 Magenta 000-255

12 Yellow 000-255

14 CMY/F Speed 000-255

Function in 29 channel

Mode 3

Color

White

Red

Orange

3200K 5600K

Pink

Green

Blue

Color Mix

Constant change of color

Fast - Slow

Slow - Fast (opposite direction)

Preset Color

White Color1 Color2 Color3 Color4 Color5 Color6 Color7 Color8 Color9

Color10 Color11

DMX

value

000-007 008-015 016-023 024-031 032-039 040-047 048-055 056-063 064-127

128-191 192-255

000-021 022-042 043-063 064-085 086-106 107-127 128-148 149-170 171-191 192-212 213-233 234-255

Channel

Function in 29 channel

Mode 3

Color Macro

Open Macro1 Macro2 Macro3 Macro4 Macro5 Macro6 Macro7 Macro8 Macro9

Macro10 Macro11 Macro12

Gobo 1

No Gobo Gobo1-1 Gobo1-2 Gobo1-3 Gobo1-4 Gobo1-5 Gobo1-6

Gobo1-7 Gobo1-1 Shaking Gobo1-2 Shaking Gobo1-3 Shaking Gobo1-4 Shaking Gobo1-5 Shaking Gobo1-6 Shaking Gobo1-7 Shaking

Constant change of gobo

Fast to Slow Slow to Fast

DMX

value

000-007 008-028 029-049 050-069 070-090 091-110 111-131 132-152 153-172 173-193 194-213 214-234 235-255

000-007 008-014 015-021 022-028 029-035 036-042 043-049 050-057 058-067 068-077 078-087 088-097 098-107 108-117 118-127

128-191 192-255

Z700SPOT22

Channel

18 Gobo1 Rotation Index Fine 000-255

Function in 32 channel

Mode 3

Gobo1 Rotation

Rotation angle of gobo

Constant change of gobo

Counter - clockwise rotation

Fast - Slow

Counter - anticlockwise rotation

Slow - Fast

Gobo 2

No Gobo

Gobo2-1 Gobo2-2 Gobo2-3 Gobo2-4 Gobo2-5

Gobo2-6 Gobo2-1 Shaking Gobo2-2 Shaking Gobo2-3 Shaking Gobo2-4 Shaking Gobo2-5 Shaking Gobo2-6 Shaking

Constant change of gobo

Fast to Slow Slow to Fast

DMX

value

000-127

128-191

192-255

000-009 010-019 020-028 029-038 039-047 048-057 058-067 068-077 078-087 088-097 098-107 108-117 118-127

128-191 192-255

Channel

22 Rotation Prism Fine 000-255

24 Iris 000-255

25 Zoom 000-255

26 Focus 000-255

Function in 32 channel

Mode 3

Rotation Prism

Position

Rotation Fast - Slow Rotation Slow - Fast

Frost

Normal

Frost

Shutter

Shutter closed (blackout)

Shutter open

Stroboscope Slow to Fast

Slow open fast close Slow close fast open

Slow open slow close

Random Strobe

Shutter open

000-127

128-191 192-255

000-007 008-255

000-007 008-015 016-131 132-167 168-203 204-239 240-247 248-255

DMX

value

Prism

No Function

Prism Eect

28 Prism Rotation Eect

000-007 008-127 128-255

28 Dimmer 000-255

29 Dimmer Fine 000-255

23Z700SPOT

3.11 FIXTURE SETTINGS

It is possible to change the device parameter values in the following way: t Press the MENU button and select through the directional buttons the [Fixture Setting] menu voice, then

press the ENTER button to conrm the choice.

t Select the parameter to be changed between [Pan Inverse, Tilt Inverse, BI.o. P/T Moving, BI.o. Color Change, BI.o.

Gobo Change] and press the ENTER button to conrm the choice.

t Set the desired parameter value using the UP and DOWN buttons and press the ENTER button to conrm

the setting.

t Press the MENU button to go back or wait one minute for automatic exit from the menu.

Pan Inverse

Tilt Inverse

BI.o. P/T Moving

BI.o. Color Change

Used for reversing Pan movement

Used for reversing tilt movement

Blackout while Pan/Tilt moving

Blackout while change color

Yes

To Disable

To Enable

To Disable

To Enable

To Disable

To Enable

To Disable

To Enable

BI.o. Gobo Change

Blackout while change gobo

Yes

To Disable

To Enable

Z700SPOT24

3.12 LAMP SETTINGS

It is possible to change the device parameter values in the following way: t Press the MENU button and select through the directional buttons the [Lamp Setting] menu voice, then

press the ENTER button to conrm the choice.

t Select the parameter to be changed between [On/ O], [State/ Power On], [O via DMX], [On if DMX On], [O if DMX

O], [Cooling Mode], [Ignition Delay], [Low Power Delay] and press the ENTER button to conrm the choice.

t Set the desired parameter value using the UP and DOWN buttons and press the ENTER button to conrm

the setting.

t Press the MENU button to go back or wait one minute for automatic exit from the menu.

On/ Off

State/ Power On

Off Via DMX

On if DMX On

Turn on/o the lamp

Lamp state while power on

Turn o the unit via DMX controller

Turn on the lamp when detected DMX signal

Off

Yes

Lamp O

Lamp On

Lamp O while power on

Lamp On while power on

To Disable

To Enable

To Disable

To Enable

Off if DMX Off

Cooling Mode

Ignition Delay

Low Power Delay

Turn o the lamp when cut o DMX signal

Delay time between power on and lamp on

Delay time between reduce lamp power and shutter o the unit.

Yes

Auto

High

255s

To Disable

To Enable

Adjust the fans speed automatically

Fans always run in high speed

25Z700SPOT

3.13 DISPLAY SETTINGS

It is possible to change the display parameter values in the following way: t Press the MENU button and select through the directional buttons the [Display Setting] menu voice, then

press the ENTER button to conrm the choice.

t Select the parameter to be changed between [Display Inverse], [Backlight Auto O], [Backlight Intensity], [Tem-

perature Unit] and press the ENTER button to conrm the choice.

t Set the desired parameter value using the UP and DOWN buttons and press the ENTER button to conrm

the setting.

t Press the MENU button to go back or wait one minute for automatic exit from the menu.

Display Inverse

Backlight Auto Off

Backlight Intensity 1 - 10

Temperature Unit

Used for reversing display

Yes

Backlight function

Yes

Backlight intensity

°C

Temperature Unit

°F

To Disable

To Enable

Display always on

Display o one minute after exit menu mode

3.14 FIXTURE TEST

Auto Test

Allow checking the proper functioning of the unit. Start the automatic test in the following way: t Press the MENU button and select through directional buttons the [Fixture Test] menu voice, then select

[Auto Test].

t To conrm and start the automatic test press the ENTER button.

Manual Test

Allows you to adjust eects from the control panel to obtain perfect uniformity between the projectors. t Press the MENU button and select through the directional buttons the [Fixture Test] menu voice, then

press the ENTER button to conrm the choice.

t Select the parameter to be changed between [Pan, Tilt, etc.] and press the ENTER button to conrm the

choice.

t Set the desired parameter value between the [0 - 255] range using the UP and DOWN buttons and press

the ENTER button to conrm the setting.

t Press the MENU button to go back or wait one minute for automatic exit from the menu.

Z700SPOT26

3.15 FIXTURE INFORMATION

t Press the MENU button and select through directional buttons the [Fixture Information] menu voice. t Press the ENTER button to conrm the choice.

It is possible to view the following information:

Fixture Use Time

Show the xture working hours.

t Select through the directional buttons the [ t Press ENTER button to conrm and the display will show the working hours.

Lamp on time

Show the lamp working hours. t Select through the directional buttons the [Lamp On Time] menu voice and press the ENTER button to conrm

the choice.

t Select

t Press the ENTER button to conrm the operation.

Firmware Version

Show the xture rmware version.

t Select through the directional buttons the [Firmware Version] menu voice. t Press the ENTER button to view the rmware data.

, by using the UP and DOWN buttons, [Exit] or [Reset Time] menu voice, for exit or reset the counter.

Fixture Use Time

] menu voice

3.16 RESET FUNCTIONS

Used for restoring “Home position” values on all options menu items. Press the MENU button and select through directional buttons the [Reset Function] menu voice.

t Press the ENTER button to conrm. t Select the function to be changed from [Pan/Tilt, etc.] . t Press the ENTER button to conrm the choice. t Using the UP and DOWN, select [Yes ] or [No] to restore the “Home position” value of the selected function.

3.17 SPECIAL FUNCTIONS

t Press the MENU button and select through the directional buttons the [Special Function] menu voice. t Press the ENTER button to conrm.

It is possible to view to following information:

Fixture Maintenance

t Select the [Fixture Maintenance] menu voice. t Press the ENTER button to conrm. t Select the [Interval] menu voice and press the ENTER button to view the time range between two main-

tenance operations. Press the MENU button to go back.

t Select the [Remain Time] menu voice and press the ENTER button to view the remaining time. Press the

MENU button to go back.

t Select through directional buttons the [Exit] or [Reset time] menu voice, to exit or reset the time t Press the ENTER button to conrm the choice.

Factory Settings

Allow to restore the unit to the factory settings.

t Select through directional buttons the [Factory setting] menu voice. t Press the ENTER button to conrm the choice.

27Z700SPOT

3.18 HOME POSITION ADJUSTMENT

To set the corrective values (oset mode):

t Press the MENU button. t Press and hold the ENTER button for about 1 second. t Select the desired function through the directional buttons, then press the ENTER button to conrm the

choice.

t Set, by using UP and DOWN buttons, the new value for the function, then press the ENTER button to

conrm the choice. The possible values range for each function is reported in the following table:

Pan -128 ~ 127

Tilt -128 ~ 127

Shutter 0 ~ 255

Dimmer 0 ~ 255

OFFSET

Color -128 ~ 127

Cyan 0 ~ 255

Magenta 0 ~ 255

Yellow 0 ~ 255

Gobo 1 -128 ~ 127

R-Gobo 1 -128 ~ 127

Gobo 2 -128 ~ 127

Iris 0 ~ 255

Prism 0 ~ 255

R-Prism -128 ~ 127

Frost 0 ~ 255

Flatb 0 ~ 255

Focus 0 ~ 255

Zoom 0 ~ 255

Z700SPOT28

- 4 - MAINTENANCE

4.1 CLEANING THE UNIT AND MAINTENANCE

t Make sure the area below the installation place is free from unwanted persons during setup. t Switch o the unit, unplug the main cable and wait until the unit has cooled down. t All screws used for installing the device and any of its parts should be tightly fastened and should not

be corroded.

t Housings, xations and installation spots (ceiling, trusses, suspensions) should be totally free from any

deformation.

t When the lens is visibly damaged due to cracks or deep scratches, it must be replaced. t The main cables must be in impeccable condition and should be replaced immediately even when a

small problem is detected.

t In order to protect the device from overheating the cooling fans (if any), and ventilation openings should

be cleaned monthly. To ensure optimal operation and performance for a long time it is essential to periodically clean the parts subject to dust and grease deposits. The frequency with which the following operations are to be carried out depends on various factors, such as the amount of the eects and the quality of the working environment (air humidity, presence of dust, salinity, etc.). Use a soft cloth dampened with any detergent liquid for cleaning glass to remove the dirt from the reectors, from the lenses and lters. It is recommended that the projector undergoes an annual service by a qualied technician for special maintenance involving at least the following operations:

- General cleaning of internal parts..

- Restoring lubrication of all parts subject to friction, using lubricants specically.

- General visual check of the internal components, cabling, mechanical parts, etc.

- Electrical, photometric and functional checks; eventual repairs.

Warning: we strongly recommend internal cleaning to be carried out by qualied personnel!

GOBOS

Gobo wheel 2Gobo wheel 1 (replaceable)

29Z700SPOT

4.2 REPLACEMENT OF THE GOBOS

The rotating gobos can be replaced and e. g. be exchanged for individual gobos.

1. Disconnect the main plug from the socket and let the unit cool down for 20 minutes.

2. Release the screws and remove the upper part of the housing of the pan head.

3. Turn the gobo wheel as indicated in g. 9 in such a way that the gobo to be replaced is on top.

4. Push the gobo plate follow the direction A, and pull out the plate follow the direction B.

5. Move the ring over the gobo away, so you can take out the gobo.

6. Never release the screws on the gobo support; they keep the ball bearing together!

7. Insert the new gobo into the gobo support and fasten it with the retaining ring. If the gobo has a side

which is darker or more matt, this side must be directed towards the lamp.

8. Make sure the gobo plate is installed under the pressure plate (C).

9. Replace the housing of the pan head and retighten the screws.

Pressure plate

(C)

Fig.9

Ring

Fig.10



Place Stamp Here

Arancare



The guarantee covers the unit

in compliance with existing

regulations. You can nd the

full version of the “General

Guarantee Conditions” on our

web site www.musiclights.it.

Abstract

General Guarantee Conditions

piece of equipment soon after you

t Please remember to register the

CERTIFICATO DI GARANZIA

GUARANTEE CERTIFICATE

purchase it, logging on

www.musiclights.it. The product

can be also registered lling in and

sending the form available on your

guarantee certicate.

and incorrect handling of the

equipment are excluded.

t Defects caused by inexperience

eective if the equipment has

been tampered.

for the replacement of the

equipment.

t The guarantee will no longer be

t The guarantee makes no provision

t External parts, lamps, handles,

Spett.le

Music&Lights S.r.l.

Via Appia Km 136.200 04020 Itri (LT) Italy

switches and removable parts are

not included in the guarantee.

risks are responsibility of the

owner of the equipment.

the guarantee is endorsed solely

on presentation of the guarantee

certicate.

t Transport costs and subsequent

t For all purposes, the validity of



Il prodotto è coperto da garanzia

in base alle vigenti normative.

Condizioni

Sul sito www.musiclights.it è

Generali di Garanzia”

possibile consultare il testo

integrale delle “

procedere alla registrazione del

Estratto dalle

Condizioni Generali di Garanzia

t Si prega, dopo l’acquisto, di

prodotto sul sito www.musiclights.it.

In alternativa il prodotto può essere

registrato compilando e inviando il

modulo riportato sul retro.

t Sono esclusi i guasti causati da

parti

imperizia e da uso non appropriato

dell’apparecchio.

qualora l’apparecchio sia stato

manomesso.

sostituzione dell’apparecchio.

t La garanzia non ha più alcun eetto

t La garanzia non prevede la

t Sono escluse dalla garanzia le

esterne, le lampade, le manopole, gli

interruttori e le parti asportabili.

conseguenti sono a carico del

possessore dell’apparecchio.

t Le spese di trasporto e i rischi

t A tutti gli eetti la validità della

garanzia è avallata unicamente

dalla presentazione del certicato di

garanzia.

FORM TO BE FILLED IN AND MAILED / CEDOLA DA COMPILARE E SPEDIRE FORM TO BE FILLED IN AND KEPT / CEDOLA DA COMPILARE E CONSERVARE

Purchasing date

Data acquisto

and signature

Timbro e rma

del Rivenditore

Dealer’s stamp



Purchased by / Acquistato da

ZIP CODE / C.A.P.

CITY / CITTA’

ADDRESS / VIA N.

NAME / NOME

SURNAME / COGNOME

SERIAL N° / SERIE N°

MODEL / MODELLO

Purchasing date

Data acquisto

and signature

Timbro e rma

del Rivenditore

Dealer’s stamp

PROV.

Purchased by / Acquistato da

ZIP CODE / C.A.P.

CITY / CITTA’

ADDRESS / VIA N.

NAME / NOME

SURNAME / COGNOME

SERIAL N° / SERIE N°

MODEL / MODELLO

PROV.



Music & Lights S.r.l. entertainment technologies

Via Appia Km 136,200 - 04020 Itri (LT) ITALY tel. +39 0771 72190 fax +39 0771 721955 www.musiclights.it info@musiclights.it

ISO 9001:2008

Certified Company

ProLights Zenith 700SPOT User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
