Page 1

SUNPIX24TRI

SUPER SLIM LED PAR

Manuale Utente

User Manual

ENIT

Page 2

Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso.

Al ne di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modicare, in

qualunque momento e senza preavviso, le speciche menzionate nel presente manuale di istruzioni.

Tutte le revisioni e gli aggiornamenti sono disponibili nella sezione 'Manuali' sul sito www.musiclights.it

In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the

La riproduzione - anche parziale - per propri scopi commerciali è vietata.

reproduced in any form or by any means for any commercial use.

characteristics stated in this instruction manual at any time and without prior notice.

All revisions and updates are available in the ‘manuals’ section on site www.musiclights.it

REV.002-10/13

Page 3

SUNPIX 24TRI

INDICE

Sicurezza

Avvertenze generali Attenzioni e precauzioni per l’installazione Informazioni generali

1 Introduzione

1. 1 Descrizione

1. 2 Speciche tecniche

1. 3 Elementi di comando e di collegamento

2 Installazione

2. 1 Montaggio

3 Funzioni e impostazioni

3. 1 Funzionamento

3. 2 Impostazione base

3. 3 Struttura menu

3. 4 Modalità automatica

3. 5 Preset color

3. 6 Modalità static color

3. 7 Modalità Master/Slave

3. 8 Collegamento

3. 9 Modalità DMX

3. 10 Indirizzamento DMX

3. 11 Funzione dimmer

3. 12 Collegamenti della linea DMX

3. 13 Costruzione del terminatore DMX

3. 14 Tabella canali DMX

4 4 5

6 6 7

9 9 10 10 11 11 11 11 12 12 12 13 13 14

Contenuto dell'imballo:

4 Manutenzione

4. 1 Manutenzione e pulizia del sistema ottico

4. 2 Risoluzione dei problemi

Certiﬁcato di garanzia

• SUNPIX24TRI

• Staa di ssaggio (2pz.)

• Cavo di alimentazione

• Manuale utente

18 18

Page 4

ATTENZIONE! Prima di eﬀettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità.

SUNPIX 24TRI

SICUREZZA

Avvertenze generali

• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e pertanto recano la sigla .

• Il dispositivo funziona con pericolosa tensione di rete 230V~. Non intervenire mai al suo interno al di fuori delle operazioni descritte nel presente manuale; esiste il pericolo di una scarica elettrica.

• È obbligatorio eettuare il collegamento ad un impianto di alimentazione dotato di un’eciente messa a terra (apparecchio di Classe I secondo norma EN 60598-1). Si raccomanda, inoltre, di proteggere le linee di alimentazione delle unità dai contatti indiretti e/o cortocircuiti verso massa tramite l’uso di interruttori dierenziali opportunamente dimensionati.

• Le operazioni di collegamento alla rete di distribuzione dell’energia elettrica devono essere eettuate da un installatore elettrico qualicato. Vericare che frequenza e tensione della rete corrispondono alla frequenza ed alla tensione per cui l’unità è predisposta, indicate sulla targhetta dei dati elettrici.

• L’unità non per uso domestico, solo per uso professionale.

• Evitare di utilizzare l’unità:

- in luoghi soggetti a vibrazioni, o a possibili urti;

- in luoghi a temperatura superiore ai 40°C.

• Evitare che nell’unità penetrino liquidi inammabili, acqua o oggetti metallici.

• Non smontare e non apportare modiche all’unità.

• Tutti gli interventi devono essere sempre e solo eettuati da personale tecnico qualicato. Rivolgersi al

più vicino centro di assistenza tecnica autorizzato.

• Se si desidera eliminare il dispositivo denitivamente, consegnarlo per lo smaltimento ad un’istituzione locale per il riciclaggio.

Attenzioni e precauzioni per l’installazione

• Se il dispositivo dovesse trovarsi ad operare in condizioni dierenti da quelle descritte nel presente manuale, potrebbero vericarsi dei danni; in tal caso la garanzia verrebbe a decadere. Inoltre, ogni altra operazione potrebbe provocare cortocircuiti, incendi, scosse elettriche, rotture etc.

• Prima di iniziare qualsiasi operazione di manutenzione o pulizia sull’unità togliere la tensione dalla rete di alimentazione.

• Questo prodotto è solo per uso interno. Per prevenire il rischio di incendi o scosse elettriche, non esporre il prodotto alla pioggia o all’umidità.

• È assolutamente necessario proteggere l’unità per mezzo di una fune di sicurezza. Nell’eseguire qualsiasi intervento attenersi scrupolosamente a tutte le normative (in materia di sicurezza) vigenti nel paese di utilizzo.

• Posizionare l’unità in un posto ventilato. Al ne di garantire un’adeguata ventilazione, lasciare uno spazio libero di 50 cm da altri oggetti.

• Mantenere i materiali inammabili ad una distanza di sicurezza dall’unità.

• I ltri, le lenti o gli schermi ultravioletti se danneggiati possono limitare la loro ecienza.

• I LED devono essere sostituiti se danneggiati o termicamente deformati.

• Non guardare direttamente il fascio luminoso. Tenete presente che i veloci cambi di luce possono pro-

vocare attacchi d’epilessia presso persone fotosensibili o epilettiche.

Page 5

SUNPIX 24TRI

INFORMAZIONI GENERALI

Spedizioni e reclami

Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/cliente. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

Garanzie e resi

Il prodotto è coperto da garanzia in base alle vigenti normative. Sul sito www.musiclights.it è possibile consultare il testo integrale delle “Condizioni Generali di Garanzia”. Si prega, dopo l’acquisto, di procedere alla registrazione del prodotto sul sito www.musiclights.it. In alternativa il prodotto può essere registrato compilando e inviando il modulo riportato alla ne del manuale. A tutti gli eetti la validità della garanzia è avallata unicamente dalla presentazione del certicato di garanzia. Music & Lights constata tramite verica sui resi la difettosità dichiarata, correlata all’appropriato utilizzo, e l’eettiva validità della garanzia; provvede quindi alla riparazione dei prodotti, declinando tuttavia ogni obbligo di risarcimento per danni diretti o indiretti eventualmente derivanti dalla difettosità.

Page 6

SUNPIX 24TRI

- 1 - INTRODUZIONE

1.1 DESCRIZIONE

SUNPIX24TRI è un ParLED pixel-mapping dal corpo super-slim e dall’elevata ecienza luminosa, mediante l’impiego di 24x3W RGB/FC LED ad alta ecienza. SUNPIX24TRI è il proiettore più innovativo nella sua categoria, orendo nella modalità di controllo DMX pixel2pixel la possibilità di controllare indipendentemente ogni singolo LED per creare eetti eye-candy, matrici video ed animazioni pixel mapping. SUNPIX24TRI è utilizzabile anche come potente cambiacolori in grado di riprodurre colori brillanti, intensi e saturi. La versatilità di questo proiettore lo rende ideale per utilizzo Rental touring ma anche come una soluzione plug-n-play per l’allestimento di club e disco mediante i molti auto-show prememorizzati all’interno dell’unità.

1.2 SPECIFICHE TECNICHE

Sorgente luminosa e ottica

• 24 x 3W RGB/FC LED ad alta resa luminosa

• Angolo di proiezione: 20°

• Angolo di campo: 34°

• Preset temperatura colore bianco: 3200K~10’000K

• Sistema di sintesi colore: miscelazione RGB/FullCOlor (>16 milioni di colori)

• Durata media diodi LED: >50.000 ore

Funzionamento ed elettronica

• Pannello di controllo tramite display LED (4-caratteri)

• Diverse congurazioni DMX disponibili (3, 9, 12, 72 canali) per controllo professionale o semplicato

- 3 canali: RGB

- 9 canali: Dimmer, RGB, macro, strobe, auto, speed, dimmer curve

- 12 canali: RGB, quadrant cont.

- 72 canali: 24x (RGB)

• Regolazione curva dimmer: 5 congurazioni selezionabili

• Modalità Automatica: programmi automatici preimpostati con regolazione velocità

• Modalità colori statici: riproduzione statica di un colore

• Modalità Master/Slave: per il controllo di più unità collegate in catena

• Passaggio lineare “stepless” dei valori sui canali DMX

• Frequenza dei diodi anti-icker (400Hz) per videoriprese

Corpo e alimentazione

• Corpo in alluminio pressofuso, grado di protezione: IP54

• Silenziosità di funzionamento, proiettore privo di ventole e struttura disegnata per avere una dissipa-

zione a convezione naturale

• Doppia-staa per il ssaggio in sospensione o il posizionamento da terra

• Alimentazione:100-240V 50/60Hz

• Cablaggio IN/OUT alimentazione e segnale attraverso connessioni XLR3p/VDE secure-lock

• Assorbimento medio: 100W (output no a 15 proiettori)

• Peso: 5,4kg

• Dimensioni (LxAxP): 350x280x279mm

Page 7

SUNPIX 24TRI

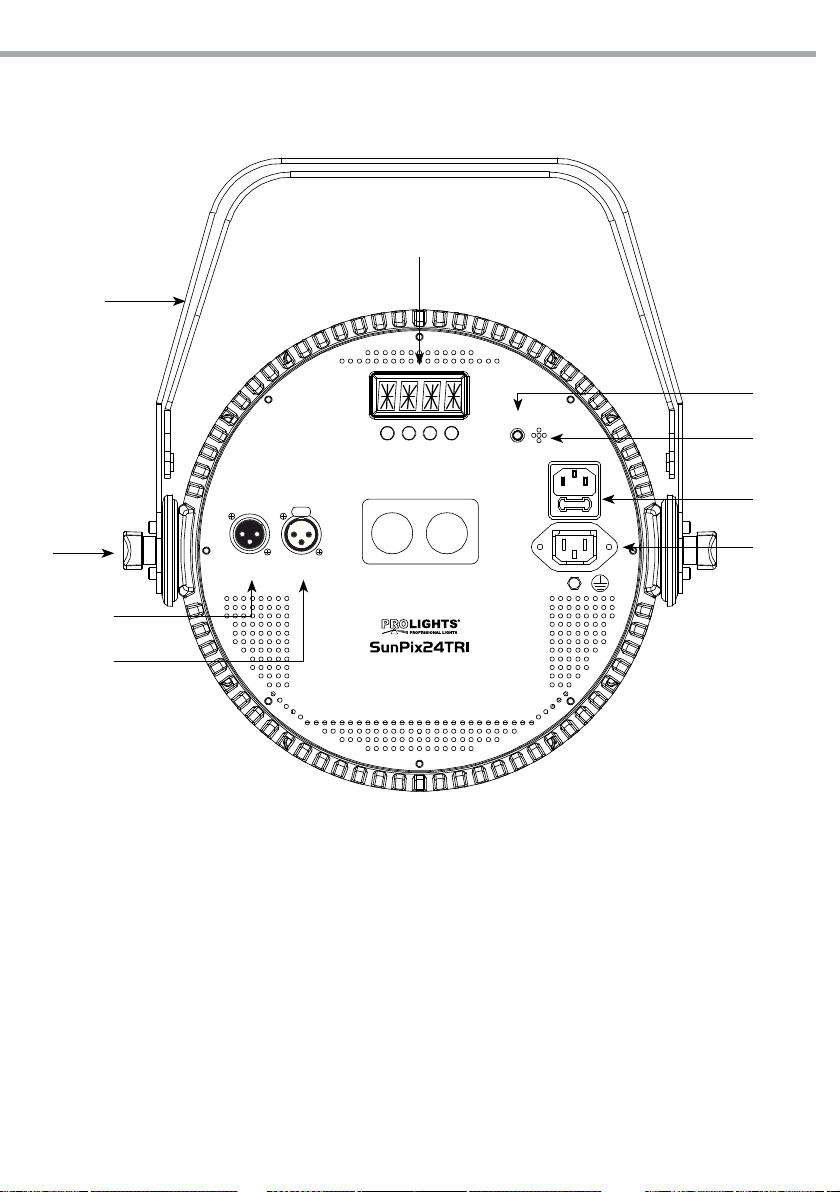

1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO

MENU UP D OWN ENT ER

DMX IN DM X OUT

SAFET Y ROPE

MIN MAX

SENSI TIVIT Y

POWER I N: 100 ~ 230 V AC 50/60 Hz FUSE: F 2 A, 2 40V

MIC

POWER O UT

1. STAFFA DI MONTAGGIO

2. MANOPOLA DI FISSAGGIO per la staa di montaggio

3. DMX IN (XLR a 3 poli): 1 = massa, 2 = DMX -, 3 = DMX +

4. DMX OUT (XLR a 3 poli): 1= massa, 2 = DMX -, 3 = DMX +

5. POWER OUT output alimentazione per connessioni di più unità in serie.

6. POWER IN spina da pannello VDE per il collegamento ad una presa di rete

Fig.1

(100-240V~/50-60Hz) tramite il cavo di rete in dotazione. Sotto la spina si trova il portafusibile. Sostituire un fusibile difettoso solo con uno dello stesso tipo.

7. MICROFONO per il comando tramite musica

8. REGOLATORE SENSIBILITÀ AUDIO nella modalità sound

9. PANNELLO DI CONTROLLO con display e 4 pulsanti per accesso e gestione delle diverse funzioni.

Page 8

SUNPIX 24TRI

- 2 - INSTALLAZIONE

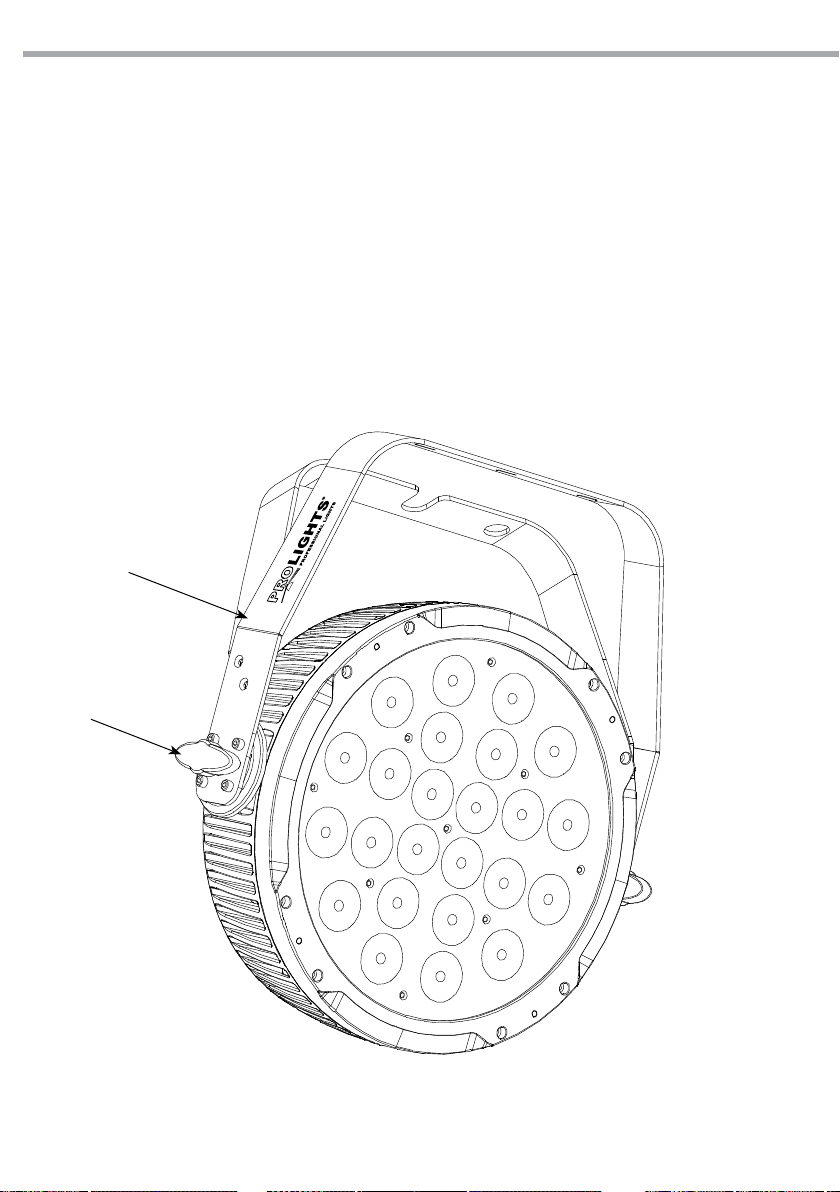

2.1 MONTAGGIO

Il SUNPIX24TRI può essere collocato su un piano solido. Inoltre, grazie alle possibilità di ssaggio sulla doppia staa (g.2), l’unità può essere montata anche a testa in giù, su una traversa. Per il ssaggio occorrono dei supporti robusti per il montaggio. L’area di collocazione deve avere una stabilità suciente e supportare almeno 10 volte il peso dell’unità. Inoltre assicurarsi di rispettare tutte le avvertenze in materia di sicurezza.

• Fissare il proiettore attraverso l’apposita staa (1) ad una collocazione idonea.

• È assolutamente necessario assicurare il proiettore contro la caduta utilizzando un cavo di sicurezza: in

particolare collegare il cavo in un punto adatto in modo che la caduta del proiettore non possa superare i 20 cm.

• Orientare il proiettore intervenendo, se necessario, sulla manopola della staa di montaggio (2).

Fig.2

Page 9

SUNPIX 24TRI

- 3 - FUNZIONI E IMPOSTAZIONI

3.1 FUNZIONAMENTO

Per accendere il SUNPIX24TRI, inserire la spina del cavo di alimentazione in una presa di rete (100-240V~ 50-60 Hz). L’unità può essere comandata da un unità DMX di comando luce oppure svolgere autonomamente il suo programma. Per spegnere il SUNPIX12TRI, staccare la spina dalla presa di rete. Per maggiore comodità è consigliabile collegare l’unità con una presa comandata da un interruttore.

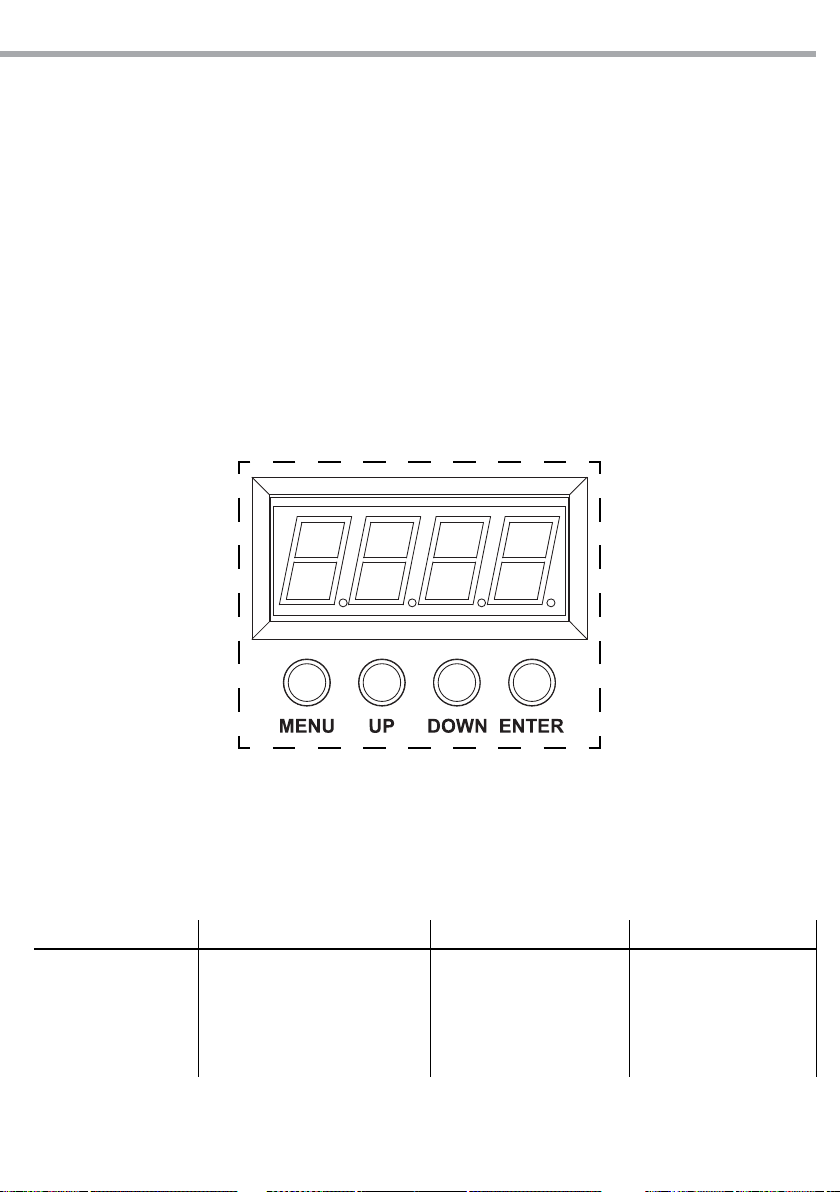

3.2 IMPOSTAZIONE BASE

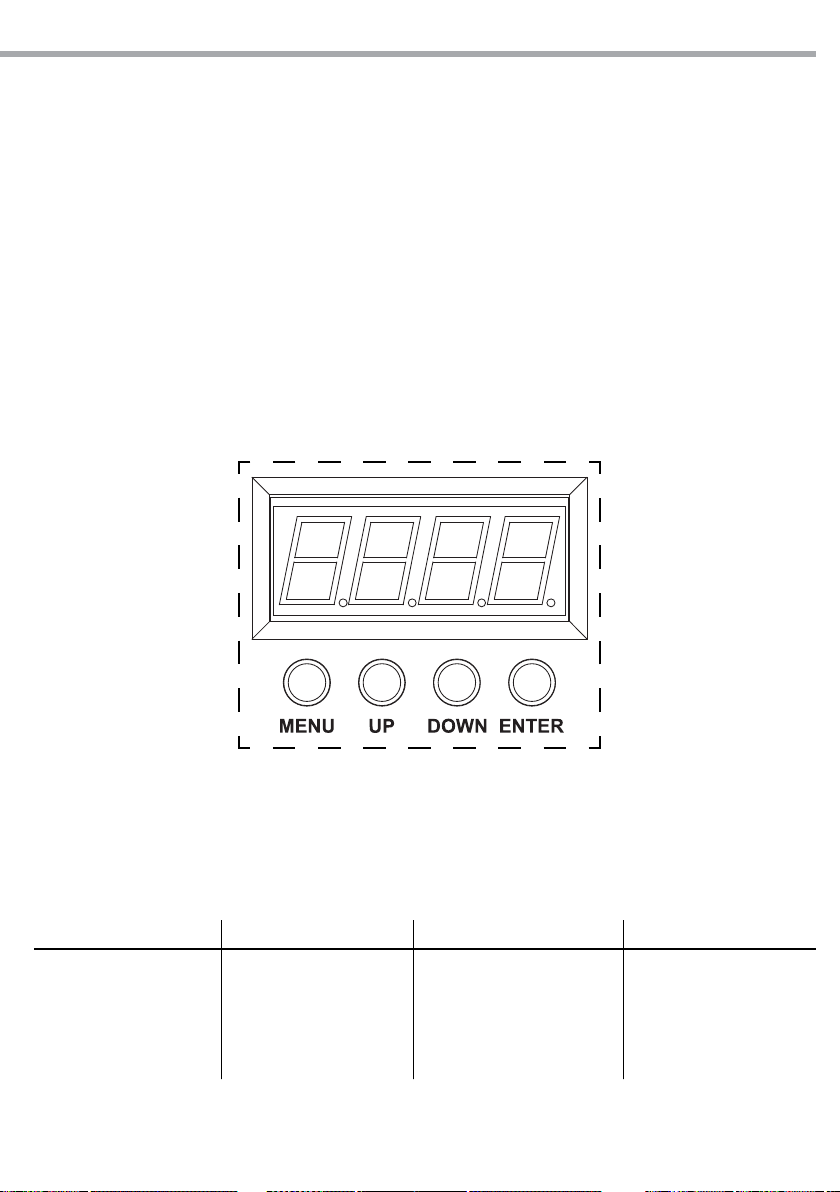

Il proiettore SUNPIX24TRI dispone di un LED display e 4 pulsanti per accesso alle funzioni del pannello di controllo (g.3).

MENU UP DOWN ENTER

Per scorrere il menu principale o tornare ad una opzione del menu

Per scorrere attraverso le diverse funzioni o aumentare il valore della funzione stessa

Per scorrere attraverso le diverse funzioni o diminuire il valore della funzione stessa

Fig.3

Per entrare nel menu selezionato o confermare il valore attuale della funzione o l'opzione all'interno di un menu

Page 10

3.3 STRUTTURA MENU

MAIN FUNCTION SELECTION SUB-SELECTION DESCRIPTION

C-01 Red

C-02 Green

C-03 Blue

Static Color C--

Auto Program P--

C-04 Cyan

C-05 Magenta

C-06 Yellow

C-07 White

P--1 Fade transition (Red, Green, Blue, Yellow, Purple, Cyan, White) 0% - 100% - 0%

P--2 Fade transition (Red, Green, Blue, Yellow, Purple, Cyan, White) 0% - 100%

P--3 Fade transition (Red, Green, Blue, Yellow, Purple, Cyan, White) 100% - 0 %

P--4 Auto fade transition (color randomly)

P--5 Loop of P1 - P4

P--6 Auto Colors chasing

P--7 Auto color chasing and strobe by sound active

S000 - S100 Run speed

R000 - R255

SUNPIX 24TRI

Custom Static

Color

Dimming speed dIM

Personality

FUNZIONAMENTO STANDALONE

Il SUNPIX24TRI dispone di diverse opzioni per il funzionamento senza un controller DMX:

3.4 MODALITÀ AUTOMATICA

Per entrare nella modalità automatica e permettere all’unità di svolgere il suo programma Show autonomamente:

• Rimuovere qualsiasi controller DMX collegato all’unità.

• Premere il tasto [MENU] no a quando sul display non appare [P--], quindi premere ENTER per confermare.

U--

3CH

9CH

12CH

36CH

G000 - G255

Combine Red, Green and blue to create a custom, static color

b000 - b255

S000 - S020

OFF Dimming speed: o

dIM1 Dimming speed: dim1

dIM2 Dimming speed: dim2

dIM3 Dimming speed: dim3

d001 - d512 Select DMX starting address and personality

Page 11

SUNPIX 24TRI

• Selezionare il programma [P--1 - P--7] con i tasti UP/DOWN. Premere ENTER per confermare la scelta. L’unità entrerà nella modalità automatica mandando in esecuzione il programma pre-impostato per il quale è possibile regolare la velocità di esecuzione.

• Premere il tasto [MENU] no a quando sul display non appare [S000 - S100], quindi premere il tasto ENTER per confermare la scelta.

• Utilizzare i tasti UP/DOWN per selezionare la velocità di esecuzione desiderata (Slow-Fast).

• Premere il tasto ENTER per salvare l’impostazione.

3.5 PRESET COLOR

L’unità dispone di preset colori pre-programmati che possono essere impostati attraverso la seguente procedura:

• Rimuovere qualsiasi controller DMX collegato all’unità.

• Premere il tasto [MENU] no a quando sul display non appare [C--], quindi premere ENTER per confermare.

• Utilizzare i tasti UP/DOWN per selezionare uno dei sette preset [C-01 - C-07].

• Premere il tasto ENTER per salvare l’impostazione.

3.6 MODALITÀ STATIC COLOR

Per impostare il bilanciamento personalizzato dei colori rosso, verde e blu oltre che l’eetto strobo, far riferimento alla seguente procedura:

• Premere il tasto [MENU] no a quando sul display non appare [U--], quindi premere il tasto ENTER per confermare.

• Attraverso i tasti UP/DOWN selezionare il colore desiderato. Premere il tasto ENTER.

• Utilizzare i tasti UP/DOWN per impostare il valore desiderato [001 - 100].

• Premere il tasto ENTER per continuare e passare al successivo colore (R, G, b).

• Utilizzare i tasti UP/DOWN per selezionare il valore desiderato [001 - 100].

• Continuare no ad ottenere la miscelazione del colore.

• Premere ENTER per salvare l’impostazione del colore nale passare all’impostazione dell’eetto strobo.

• Utilizzare i tasti UP/DOWN per selezionare il valore desiderato [001 - 100].

• Premere il tasto ENTER per confermare la scelta.

3.7 MODALITÀ MASTER/SLAVE

Questa modalità consente di collegare in linea più unità SUNPIX24TRI senza un controller. La prima sarà impostata come master e le altre come slave. Per questa modalità è necessatirio impostare correttamente le unità: IMPOSTAZIONE UNITÀ MASTER

• Servirsi dei connettori DMX del SUNPIX24TRI e di un cavo XLR per formare una catena di unità.

• Impostare una delle modalità standalone per l’unità master.

IMPOSTAZIONE UNITÀ SLAVE

• Impostare sulla/e unità slave la modalità DMX e indirizzo di start 001.

3.8 COLLEGAMENTO

1. Collegare l’uscita DMX OUT dell’unità principale con l’ingresso DMX IN della prima unità secondaria servendosi di un cavo XLR a 3 poli.

2. Collegare l’uscita DMX OUT della prima unità secondaria con l’ingresso DMX IN della seconda unità secondaria ecc.

Page 12

SUNPIX 24TRI

3.9 MODALITÀ DMX

• Per poter entrare nella modalità DMX, premere il tasto [MENU] per selezionare dapprima la congurazio- ne DMX desiderata: [3-CH, 5-CH, 9-CH, 12CH, 72CH], quindi premere il tasto ENTER per confermare.

• Utilizzare i tasti UP/DOWN per impostare l’indirizzo DMX desiderato [d001 - d512].

• Premere il tasto ENTER per salvare l’impostazione.

3.10 INDIRIZZAMENTO DMX

Per poter comandandare il proiettore SUNPIX24TRI con un’unità di comando luce, occorre impostare l’indirizzo di start DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per comandare la funzione del primo canale DMX, si deve impostare sul SUNPIX24TRI l’indirizzo di start

33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. Segue un

esempio con indirizzo 33 di start:

Numero

canali DMX

Indirizzo di

start (esempio)

Indirizzo DMX

occupati

Prossimo indirizzo di start

possibile per unità n°1

Prossimo indirizzo di start

possibile per unità n°2

3 33 33-35 36 39 42

9 33 33-41 42 51 60

12 33 33-44 45 57 69

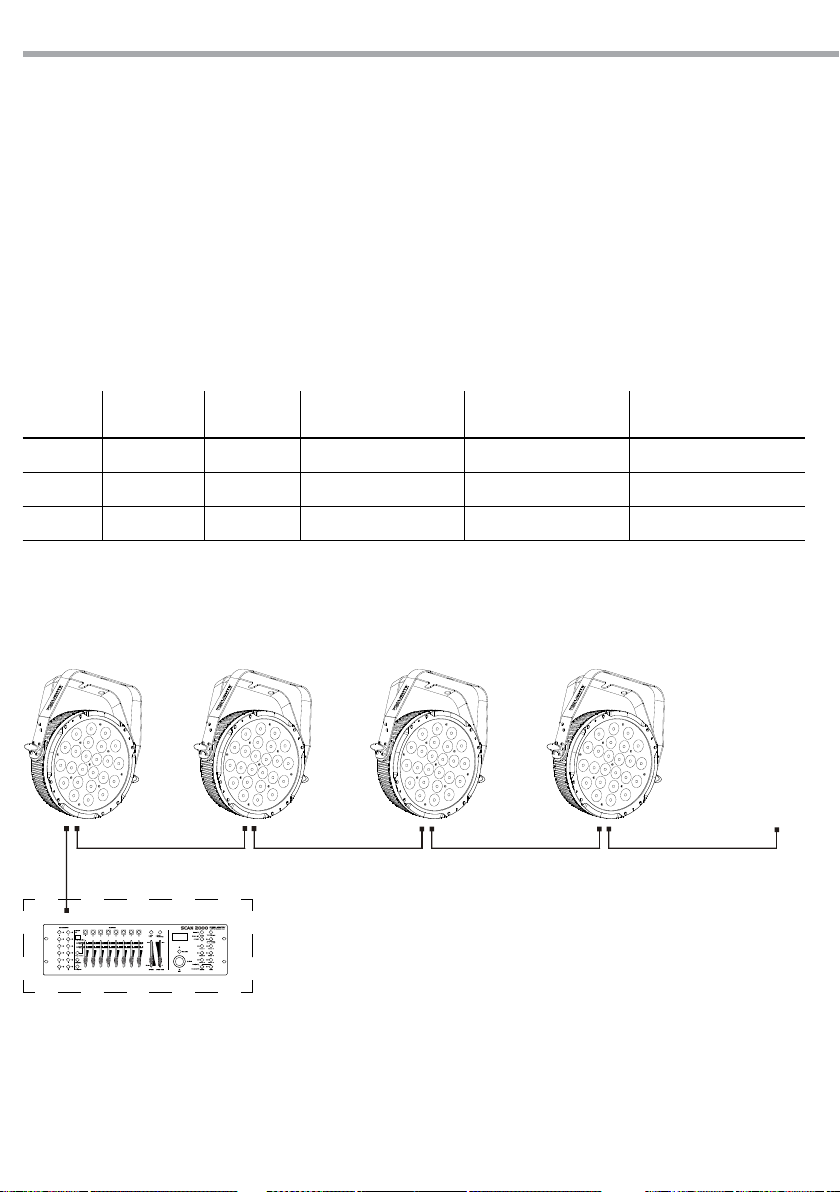

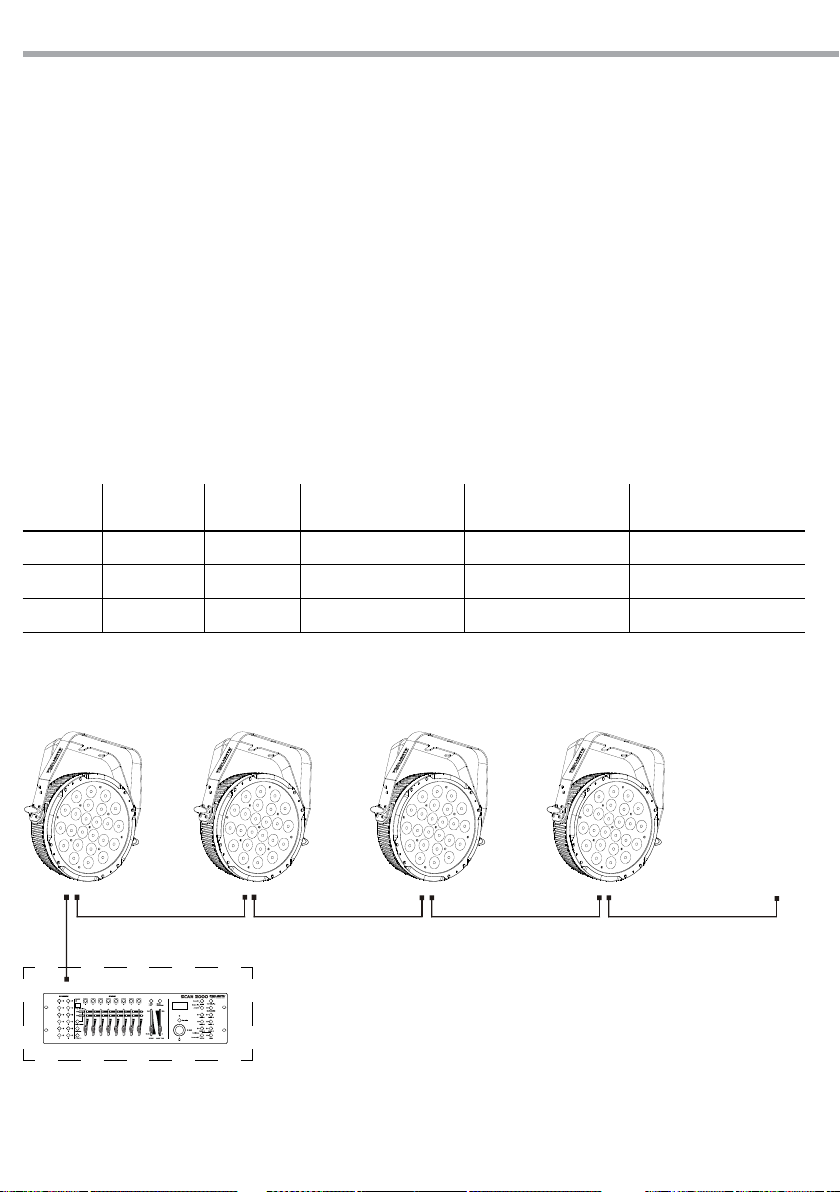

DMX Address: 33 DMX Address: 60DMX Address: 42 DMX Address: 51

DMX512 Controller

Esempio di conﬁgurazione a 9 canali DMX (modalità 9CH)

Prossimo indirizzo di start

possibile per unità n°3

. . . . . . . . . . . .

Fig.4

3.11FUNZIONE DIMMER

Selezionare la funzione [DIM], per entrare nella modalità dimmer e scegliere e simulare diverse curve dimming. In particolare, quando è impostato su [OFF], il dimmer è lineare. DIM1/2/3 rappresentano invece, i diversi valori di velocità nella modalità non lineare; [DIM1] è il valore più veloce mentre [DIM3] il più lento.

Page 13

SUNPIX 24TRI

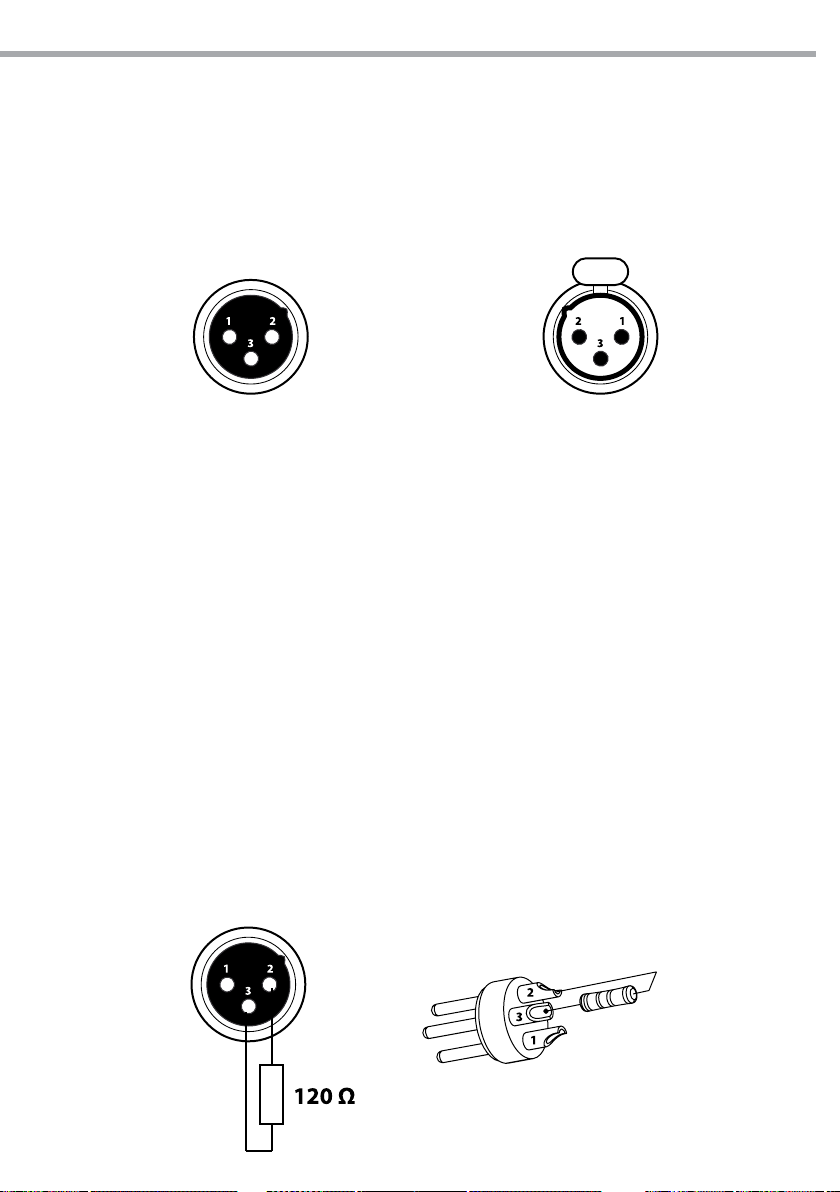

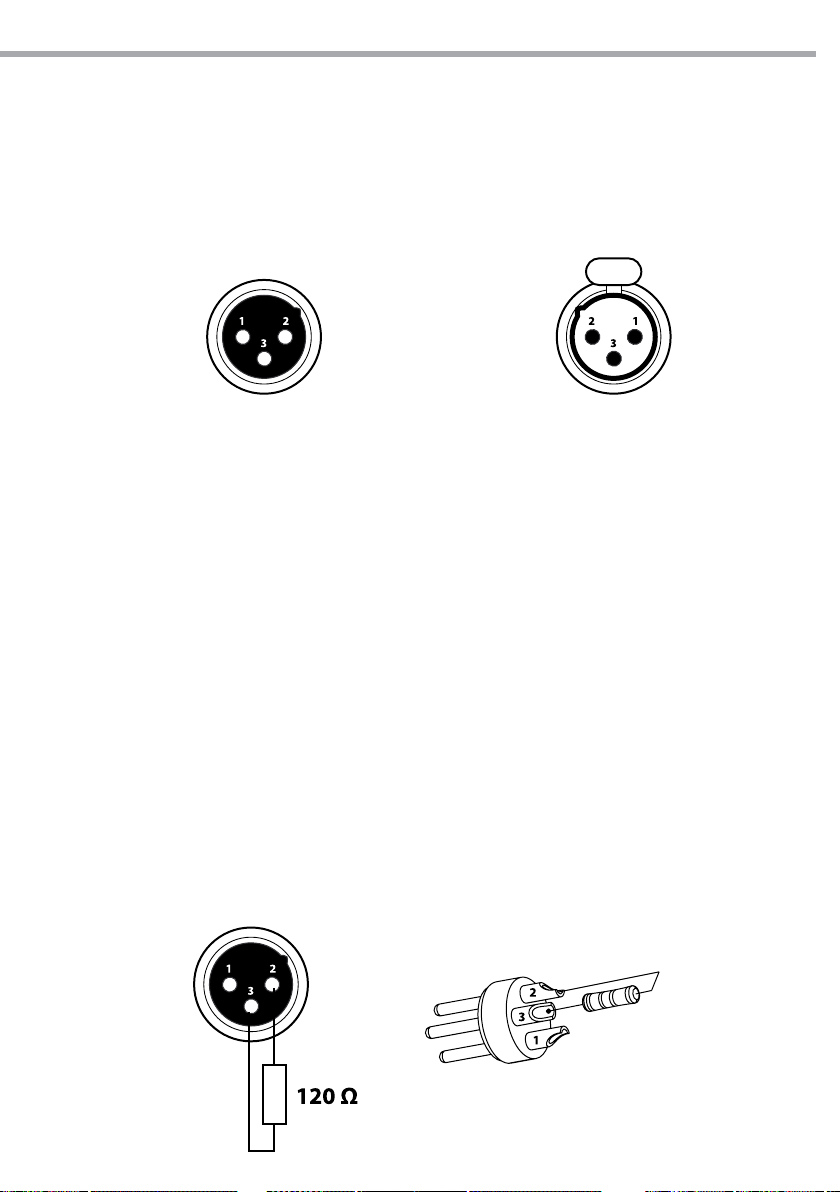

3.12 COLLEGAMENTI DELLA LINEA DMX

La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito:

DMX - INPUT

Spina XLR

Pin1 : Massa - Schermo Pin2 : - Negativo Pin3 : + Positivo

Fig.5

DMX - OUTPUT

Presa XLR

ATTENZIONE La parte schermata del cavo (calza) non deve mai essere collegata alla terra dell’impianto; ciò comporterebbe malfunzionamenti delle unità e dei controller. Per passaggi lunghi può essere necessario l’inserimento di un amplicatore DMX. In tal caso, è sconsigliato utilizzare nei collegamenti cavo bilanciato microfonico poiché non è in grado di trasmettere in modo adabile i dati di controllo DMX.

• Collegare l’uscita DMX del controller con l’ingresso DMX della prima unità;

• Collegare, quindi, l’uscita DMX con l’ingresso DMX della successiva unità; l’uscita di quest’ultima con

l’ingresso di quella successiva e via dicendo nchè tutte le unità sono collegate formando una catena.

• Per installazioni in cui il cavo di segnale deve percorrere lunghe distanze è consigliato inserire sull’ultima unità una terminazione DMX.

3.13 COSTRUZIONE DEL TERMINATORE DMX

La terminazione evita la probabilità che il segnale DMX 512, una volta raggiunta la ne della linea stessa venga riesso indietro lungo il cavo, provocando, in certe condizioni e lunghezze, la sua sovrapposizione al segnale originale e la sua cancellazione. La terminazione deve essere eettuata, sull’ultima unità della catena, con connettori XLR a 3 pin, saldando una resistenza di 120Ω (minimo 1/4W) tra i terminali 2 e 3, così come indicato in gura.

Fig.6

Esempio: connettore XLR a 3 pin

Page 14

3.14 TABELLA CANALI DMX

CH3

CH5

SUNPIX 24TRI

CH Function in CH3 mode Value

RED

0% - 100% 000 - 255

GREEN

0 - 100% 000 - 255

BLUE

0 - 100% 000 - 255

CH Function in CH5 mode Value

RED

0% - 100% 000 - 255

GREEN

0 - 100% 000 - 255

BLUE

0 - 100% 000 - 255

DIMMER

0% - 100% 000 - 255

COLOR MACROS

No function Sound control (7colors)

On Strobe (increasing)

000 001 - 005 006 - 010 011 - 255

Page 15

CH9

SUNPIX 24TRI

CH Function in CH9 mode Value

DIMMER

0% - 100% 000 - 255

RED

0% - 100% 000 - 255

GREEN

0 - 100% 000 - 255

BLUE

0 - 100% 000 - 255

COLOR MACROS

No function Red 100%/Green0-100%/Blue 0% Red 100%-0/Green 100%/Blue 0% Red 0%/Green 100%/Blue 0-100% Red 0%/Green 100% -0/Blue 100% Red 0-100%/Green 0%/Blue 100% Red 100%/Green 0%/Blue 100%-0 Red 100%/Green up/Blue 0-100% Red 0-100%/Green 100%-0/Blue 100% Red 100%/Green 100%/Blue 100%

White 1: 3200K White 2: 3400K White 3: 4200K White 4: 4900K White 5: 5600K White 6: 5900K White 7: 6500K White 8: 7200K White 9: 8000K White 10: 8500K White 11: 10000K

STROBE

No function 0 - 100% (0-30Hz)

AUTO PROGRAM

No function Fade transition (R, G, B, C, M, Y, W) 0%-100%-0%

Fade transition (R, G, B, C, M, Y, W) 0%-100% Fade transition (R, G, B, C, M, Y, W) 100%-0% Auto fade transition (colors randomly) Loop of P1 - P4

000 - 010 011 - 030 031 - 050 051 - 070 071 - 090 091 - 110 111 - 130 131 - 150 151 - 170 171 - 200 201 - 205 206 - 210 211 - 215 216 - 220 221 - 225 226 - 230 231 - 235 236 - 240 241 - 245 246 - 250 251 - 255

000 - 009 010 - 255

000 - 009 010 - 019 020 - 029 030 - 039 040 - 049 050 - 059

CH Function in CH9 mode Value

Pixel program 1 Pixel program 2 Pixel program 3 Pixel program 4 Pixel program 5 Pixel program 6 Pixel program 7 Pixel program 8 Pixel program 9 Pixel program 10

Pixel program 11 Pixel program 12 Pixel program 13 Pixel program 14 Pixel program 15 Pixel program 16 Pixel program 17 Random pixel program Pixel program scroll 1-17 Pixel program scroll to sound 1-1 7

SPEED

0 - 100% (Slow - Fast) When CH7 is between 010-249

Dimmer curve

Default dimmer speed Linear dimmer

Non-linear dimmer 1 Non-linear dimmer 2 Non-linear dimmer 3

060 - 069 070 - 079 080 - 089 090 - 099 100 - 109 110 - 119 120 - 129 130 - 139 140 - 149 150 - 159 160 - 169 170 - 179 180 - 189 190 - 199 200 - 209 210 - 219 220 - 229 230 - 239 240 - 249 250 - 255

000 - 255

000 - 051 052 - 101 102 - 152 153 - 203 204 - 255

Page 16

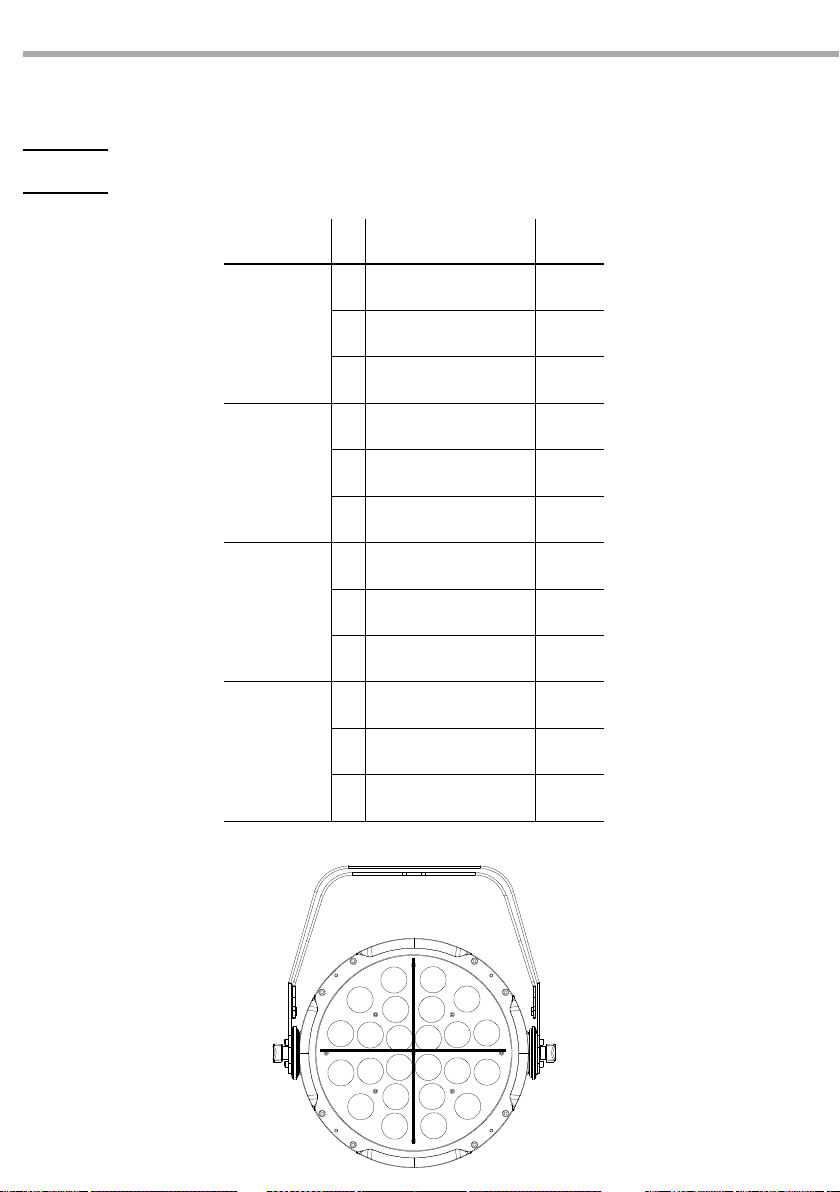

CH12

SUNPIX 24TRI

Quadrant LED CH Function in CH12 mode Value

DIMMER RED

0% - 100% 000 - 255

III

DIMMER GREEN

0 - 100% 000 - 255

DIMMER BLUE

0 - 100% 000 - 255

DIMMER RED

0% - 100% 000 - 255

DIMMER GREEN

0 - 100% 000 - 255

DIMMER BLUE

0 - 100% 000 - 255

DIMMER RED

0% - 100% 000 - 255

DIMMER GREEN

0 - 100% 000 - 255

DIMMER BLUE

0 - 100% 000 - 255

DIMMER RED

0% - 100% 000 - 255

DIMMER GREEN

0 - 100% 000 - 255

DIMMER BLUE

0 - 100% 000 - 255

IV I

IIIII

Page 17

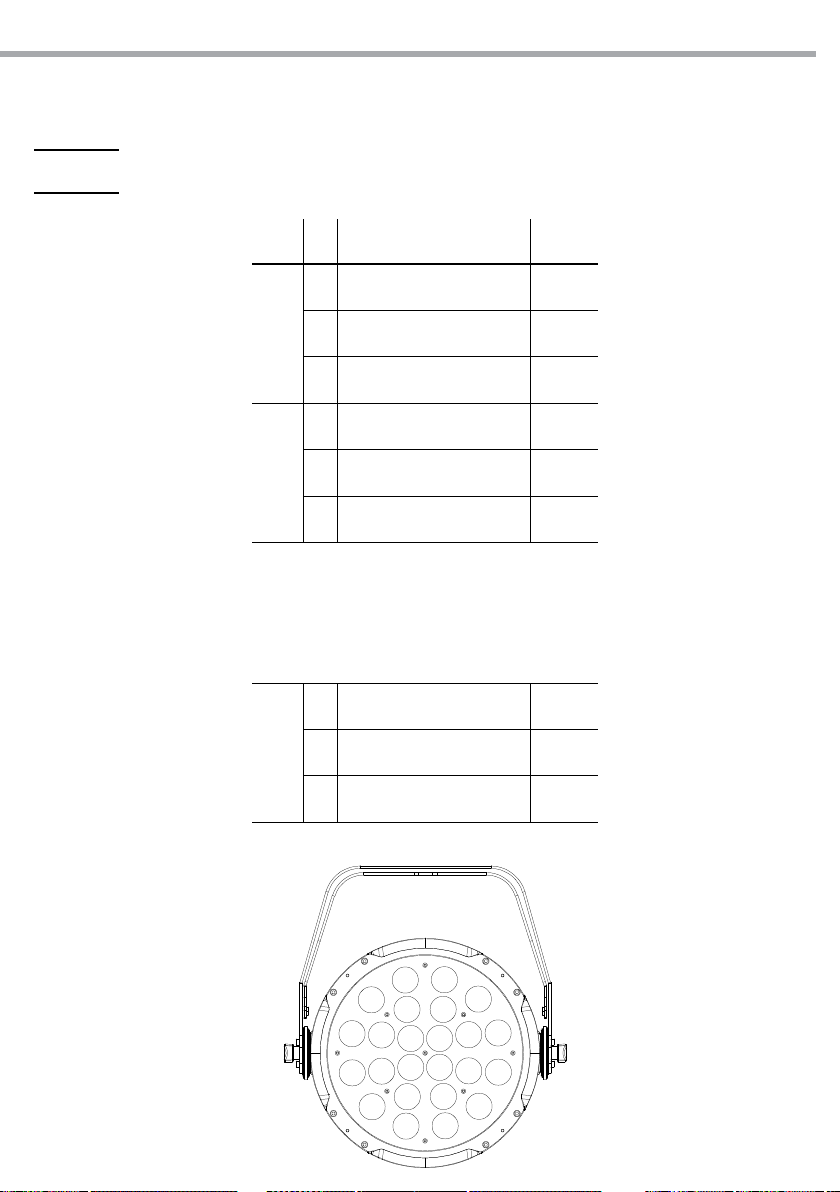

CH72

SUNPIX 24TRI

LED CH Function in CH72 mode Value

DIMMER RED

0% - 100% 000 - 255

LED1

LED2

. . .

DIMMER GREEN

0 - 100% 000 - 255

DIMMER BLUE

0 - 100% 000 - 255

DIMMER RED

0% - 100% 000 - 255

DIMMER GREEN

0 - 100% 000 - 255

DIMMER BLUE

0 - 100% 000 - 255

. . .

LED24

DIMMER RED

0% - 100% 000 - 255

DIMMER GREEN

0 - 100% 000 - 255

DIMMER BLUE

0 - 100% 000 - 255

23 24

11 12

1234

Page 18

SUNPIX 24TRI

- 4 - MANUTENZIONE

4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO

• Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualicato.

• Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare nché l’unità non si sia rareddata.

• Tutte le viti utilizzate per l’installazione dell’unità e le sue parti devono essere assicurate saldamente e

• non devono essere corrose.

• Alloggiamenti, elementi di ssaggio e di installazione (sotto, truss, sospensioni) devono essere total-

mente esenti da qualsiasi deformazione.

• I cavi di alimentazione devono essere in condizione impeccabile e devono essere sostituiti immediatamente nel momento in cui anche un piccolo problema viene rilevato.

• Si dovrebbe procedere, ad intervalli regolari, alla pulizia della parte frontale per asportare polvere, fumo e altre particelle. Solo così, la luce può essere irradiata con la luminosità massima. Per la pulizia usare un panno morbido, pulito e un detergente per vetri come si trovano in commercio. Quindi asciugare le parti delicatamente.

Attenzione: consigliamo che la pulizia interna sia eseguita da personale qualicato!

4.2 RISOLUZIONE DEI PROBLEMI

Anomalie Possibili cause Controlli e rimedi

Il proiettore non illumina

Bassa intensità di luce generale

Il proiettore non è alimentato

Il proiettore non risponde al DMX

• Mancanza di alimentazione di rete

• Dimmer impostato a 0

• Tutti i colori impostati a 0

• LED difettoso/i

• Scheda LED difettosa

• Lenti sporche

• Lente disallineata

• Mancanza di alimentazione di rete

• Cavo di alimentazione danneggiato

• Alimentatore interno difettoso

• Indirizzamento DMX errato

• Cavo di segnale DMX difettoso

• Rimbalzo segnale DMX

• Vericare la presenza della tensione alimentazione

• Incrementare i valori del canale dimmer

• Incrementare i valori dei canali colori

• Sostituire scheda LED

• Pulire il dispositivo regolarmente

• Installare il gruppo ottico correttamente

• Vericare la presenza della tensione alimentazione

• Controllare il cavo di alimentazione

• Sostituire l'alimentatore interno

• Controllare il pannello di controllo e

l'indirizzamento delle unità

• Controllare il cavo di segnale DMX

• Installare una terminazione DMX come suggerito

Rivolgersi a un centro di assistenza tecnico autorizzato in caso di problema non riportato in tabella o che non possono essere risolti mediante la procedura riportata in tabella.

Page 19

Page 20

Page 21

SUNPIX 24TRI

TABLE OF CONTENTS

Safety

General instructions Warnings and installation precautions General information

1 Introduction

1. 1 Description

1. 2 Technical specications

1. 3 Operating elements and connections

2 Installation

2. 1 Mounting

3 Functions and settings

3. 1 Operation

3. 2 Basic

3. 3 Menu structure

3. 4 Automatic

3. 5 Static color

3. 6 Custom static color

3. 7 Master/Slave mode

3. 8 Linking

3. 9 DMX operation

3. 10 DMX addressing

3. 11 Dimmer

3. 12 Connection of the DMX line

3. 13 Construction of the DMX termination

3. 14 DMX control

2 2 3

4 4 5

7 7 8 8 9 9 9 9 10 10 10 11 11 12

Packing content

4 Maintenance

4. 1 Maintenance and cleaning the unit

4. 2 Trouble shooting

Warranty

• SUNPIX24TRI

• Power cord

• Mount bracket (2pc.)

• User manual

16 16

Page 22

WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit.

SUNPIX 24TRI

SAFETY

General instruction

• The products referred to in this manual conform to the European Community Directives and are therefore marked with .

• The unit is supplied with hazardous network voltage (230V~). Leave servicing to skilled personnel only. Never make any modications on the unit not described in this instruction manual, otherwise you will risk an electric shock.

• Connection must be made to a power supply system tted with ecient earthing (Class I appliance according to standard EN 60598-1). It is, moreover, recommended to protect the supply lines of the units from indirect contact and/or shorting to earth by using appropriately sized residual current devices.

• The connection to the main network of electric distribution must be carried out by a qualied electrical installer. Check that the main frequency and voltage correspond to those for which the unit is designed as given on the electrical data label.

• This unit is not for home use, only professional applications.

• Never use the xture under the following conditions:

- in places subject to vibrations or bumps;

- in places with a temperature of over 40°C.

• Make certain that no inammable liquids, water or metal objects enter the xture.

• Do not dismantle or modify the xture.

• All work must always be carried out by qualied technical personnel. Contact the nearest sales point for

an inspection or contact the manufacturer directly.

• If the unit is to be put out of operation denitively, take it to a local recycling plant for a disposal which is not harmful to the environment.

Warnings and installation precautions

• If this device will be operated in any way dierent to the one described in this manual, it may suer damage and the guarantee becomes void. Furthermore, any other operation may lead to dangers like short circuit, burns, electric shock, etc.

• Before starting any maintenance work or cleaning the projector, cut o power from the main supply.

• The unit for indoor use only. To prevent or reduce the risk of electrical shock or re, do not expose the

unit to rain or moisture.

• Always additionally secure the projector with the safety rope. When carrying out any work, always comply scrupulously with all the regulations (particularly regarding safety) currently in force in the country in which the xture’s being used.

• Always install the product in a location with adequate ventilation, at least 50 cm from adjacent surfaces.

• Keep any inammable material at a safe distance from the xture.

• Shields, lenses or ultraviolet screens shall be changed if they have become damaged to such an extent

that their eectiveness is impaired.

• The lamp (LED) shall be changed if it has become damaged or thermally deformed.

• Never look directly at the light beam. Please note that fast changes in lighting, e. g. ashing light, may

trigger epileptic seizures in photosensitive persons or persons with epilepsy.

Page 23

SUNPIX 24TRI

GENERAL INFORMATION

Shipments and claims

The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual damage will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

Warranty and returns

The guarantee covers the xture in compliance with existing regulations. You can nd the full version of the “General Guarantee Conditions” on our web site www.musiclights.it. Please remember to register the piece of equipment soon after you purchase it, logging on www.musiclights.it. The product can be also registered lling in and sending the form available on your guarantee certicate. For all purposes, the validity of the guarantee is endorsed solely on presentation of the guarantee certicate. Music & Lights will verify the validity of the claim through examination of the defect in relation to proper use and the actual validity of the guarantee. Music & Lights will eventually provide replacement or repair of the products declining, however, any obligation of compensation for direct or indirect damage resulting from faultiness.

Page 24

SUNPIX 24TRI

- 1 - INTRODUCTION

1.1 DESCRIPTION

SUNPIX24TRI is a super-slim pixel-mapping ParLED for professional use, equipped with 24 x 3W high efciency RGB / FC LED. SUNPIX24TRI is the most innovative projector in its category, oering in the pixel2pixel DMX control mode the ability to control independently each LED to create eye-candy eects, video and pixel mapping animations. SUNPIX24TRI can also be used as a powerful colorchanger able to create bright, intense and saturated colors. The versatility of this projector makes it ideal for Rental touring use but also as plug-n-play solution for the club and disco applications through the many auto-show pre-stored into the unit.

1.2 TECHNICAL SPECIFICATIONS

Light source and optics

• 24 x 3W RGB/FC high-power LED

• Beam angle: 20°

• Field angle: 34°

• White color temperature preset: 3200K~10’000K

• Colour synthesis: RGB/FullColor colour mixing (>16 million colours)

• LEDs average life span: > 50.000 hours

Electronics and features

• User panel through 4Char LED display

• Several DMX selectable congurations (3, 9, 12, 72 channels) for advanced or basic controlling

- 3 channels: RGB

- 9 channels: Dimmer, RGB, macro, strobe, auto, speed, dimmer curve

- 12 channels: RGB, quadrant cont.

- 72 channels: 24x (RGB)

• Dimmer curve setting: 5 selectable congurations

• Auto mode: built-in programs with execution speed adjustment

• Static colour mode: selection of static colour

• Master/Slave mode: for synchronized operation of more units linked in a chain

• Linear and “stepless” transition between DMX values

• Flicker free operations (400Hz)

Structure and power supply

• Sturdy die-cast aluminium body : IP54

• Silent operations, due to natural cooling of the peculiar chassis and to absence of fans

• Double hanging bracket suitable for safe hanging and for oor positioning

• Power unit: 100-240V 50/60Hz

• IN / OUT wiring signal and power connections through XLR3p/VDE secure-lock

• Average power consumption: 100W (up to 15 projectors output)

• Weight: 5,4kg

• Dimensions (WxHxD):350x280x279mm

Page 25

SUNPIX 24TRI

1.3 OPERATING ELEMENTS AND CONNECTIONS

MENU UP D OWN ENT ER

DMX IN DM X OUT

SAFET Y ROPE

MIN MAX

SENSI TIVIT Y

POWER I N: 100 ~ 230 V AC 50/60 Hz FUSE: F 2 A, 2 40V

POWER O UT

MIC

1. MOUNTING BRACKET

2. LOCKING KNOB for the mounting bracket.

3. DMX IN (3-pole XLR): 1 = ground, 2 = DMX -, 3 = DMX +

4. DMX OUT (3-pole XLR): 1= ground, 2 = DMX -, 3 = DMX +

5. POWER OUT

6. POWER IN mains plug for connection to a socket (100-240V 50/60Hz) via the supplied mains cable. The support for the mains fuse

Fig.1

is located near the mains plug. Only replace a blown fuse by one of the same type.

7. MICROPHONE to control the show by the external audio signal

8. CONTROL SENSITIVITY for the sensitivity of response in case of music control via the internal microphone.

9. CONTROL PANEL with display and 4 button used to access the control panel functions and manage them.

Page 26

SUNPIX 24TRI

- 2 - INSTALLATION

2.1 MOUNTING

SUNPIX24TRI may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For xing, stable mounting clips are required. The mounting place must be of sucient stability and be able to support a weight of 10 times of the unit’s weight. When carrying out any installation, always comply scrupulously with all the regulations (particularly regarding safety) currently in force in the country in which the xture’s being used.

• Install the projector at a suitable location by means of the mounting bracket (1).

• Always additionally secure the projector with the safety rope from falling down. For this purpose, fas-

ten the safety rope at a suitable position so that the maximum fall of the projector will be 20 cm.

• Adjust the projector and use the knob (3) to slightly release or tighten the locking mechanism of the bracket if is necessary.

Fig.2

Page 27

SUNPIX 24TRI

- 3 - FUNCTIONS AND SETTINGS

3.1 OPERATION

Connect the supplied main cable to a socket (100-240 VAC-50/60 Hz). Then the unit is ready for operation and can be operated via a DMX controller or it independently performs its show program in succession. To switch o, disconnect the mains plug from the socket. For a more convenient operation it is recommended to connect the unit to a socket which can be switched on and o via a light switch.

3.2 BASIC

Access control panel functions using the four panel buttons located directly underneath the LED Display (g.3).

MENU UP DOWN ENTER

Navigates through the menu list or to return a previous menu option

Used to change the mode of operation and increases the numeric value when in a function

Used to change the mode of operation and decreases the numeric value when in a function

Fig.3

Used to select and store the current menu or conrm the current function value or option within a menu

Page 28

3.3 MENU STRUCTURE

MAIN FUNCTION SELECTION SUB-SELECTION DESCRIPTION

C-01 Red

C-02 Green

C-03 Blue

Static Color C--

Auto Program P--

C-04 Cyan

C-05 Magenta

C-06 Yellow

C-07 White

P--1 Fade transition (Red, Green, Blue, Yellow, Purple, Cyan, White) 0% - 100% - 0%

P--2 Fade transition (Red, Green, Blue, Yellow, Purple, Cyan, White) 0% - 100%

P--3 Fade transition (Red, Green, Blue, Yellow, Purple, Cyan, White) 100% - 0 %

P--4 Auto fade transition (color randomly)

P--5 Loop of P1 - P4

P--6 Auto Colors chasing

P--7 Auto color chasing and strobe by sound active

S000 - S100 Run speed

R000 - R255

SUNPIX 24TRI

Custom Static

Color

Dimming speed dIM

Personality

STANDALONE

This xture has several options for operating without a DMX controller. Access these options via the control panel on the back of the xture.

3.4 AUTOMATIC

This xture has preprogrammed chases that may be triggered without a controller. Access these chases via the control panel on the back of the xture.

• Remove any DMX controller from the xture.

U--

3CH

9CH

12CH

36CH

G000 - G255

Combine Red, Green and blue to create a custom, static color

b000 - b255

S000 - S020

OFF Dimming speed: o

dIM1 Dimming speed: dim1

dIM2 Dimming speed: dim2

dIM3 Dimming speed: dim3

d001 - d512 Select DMX starting address and personality

Page 29

SUNPIX 24TRI

• Press MENU button to select Auto Program [P--].

• Press ENTER button.

• Using UP/DOWN button, select one of the seven programs [P--1 - P--7].

• Press ENTER button to conrm.

• Press MENU until [S000 - S100] appears on the LED screen.

• Press ENTER button.

• Using UP/DOWN button, select the desired run speed (slow~fast)

• Press the button ENTER to save the setting.

3.5 STATIC COLOR

This xture has preprogrammed, static looks that may be triggered without a controller. Access these chases via the control panel on the back of the xture.

• Remove any DMX controller from the xture.

• Press MENU button to select Static Color mode [C--].

• Press ENTER.

• Using UP/DOWN button, select one of the seven presets [C-01 - C-07].

• Press ENTER button to conrm.

3.6 CUSTOM STATIC COLOR

This xture has the ability to accept custom static color settings. Access this via the control panel.

• Press MENU button until [U--] appears on the LED screen.

• Press ENTER button.

• Using UP/DOWN button, select the desired color.

• Press ENTER button.

• Using UP/DOWN button, select the desired color value [001 - 100]. By selecting 000, the color will remain o.

• Press ENTER button to continue to the next color (R, G, b).

• Using UP/DOWN button, select the desired color value [001 - 100].

• Continue until the desired mix is obtained. The order of colors is red, green, and blue.

• Press ENTER button to continue to the strobe setting.

• Using UP/DOWN button, select the desired strobe value [001 - 100]. By selecting 000, the strobe function

will remain o.

• Press ENTER button to save the nal color setting. This will move the selection to the following color. However, this is necessary to save the modication.

3.7 MASTER/SLAVE MODE

This mode allows a single unit, the master, to operate in one of the standalone modes, while one or more xtures, slaves, synchronize their responses to the master. MASTER SETTINGS

• Connect the xtures with DMX cables.

• Use any one of the standalone modes for the master unit.

SLAVE SETTINGS

• Set the slave xture(s) to DMX mode at starting address 001.

3.8 LINKING

Several units may be interconnected in order to control all further slave units to the same eect of the master unit.

Page 30

SUNPIX 24TRI

1. Connect the DMX OUT of the master unit via 3-pole XLR cable to the DMX IN of the rst slave unit.

2. Connect the DMX OUT of the rst slave unit to the DMX IN of the second slave unit, etc. until all units are connected in a chain.

3.9 DMX OPERATION

• Press MENU button repeatedly until [3-CH, 9-CH, 12CH, 36CH], shows on the display.

• Press ENTER to choose your DMX personality when it appears on the display.

• Using UP/DOWN button, select the desired DMX starting address [d001 - d512]. Press ENTER button.

3.10 DMX ADDRESSING

To able to operate the SUNPIX24TRI with a light controller, adjust the DMX start address for the rst a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the rst DMX channel, adjust the start address 33 on the SUNPIX24TRI. The other functions of the light eect panel are then automatically assigned to the following addresses. An example with the start address 33 is shown below:

Number of

DMX channels

Start address

(example)

DMX Address

occupied

Next possible start

address for unit No. 1

Next possible start

address for unit No. 2

3 33 33-35 36 39 42

9 33 33-41 42 51 60

12 33 33-44 45 57 69

DMX Address: 33 DMX Address: 60DMX Address: 42 DMX Address: 51

DMX512 Controller

Example 9 DMX channels conﬁguration (9CH mode)

Next possible start

address for unit No. 3

. . . . . . . . . . . .

Fig.4

3.11 DIMMER

Enter to [DIM] to select specic dimming curve. When dimmer is set to [OFF], the dimmer is linear. DIM1/2/3 are speed modes of the not linear dimmer; [DIM1] is the faster, while [DIM3] is the slowest.

Page 31

SUNPIX 24TRI

3.12 CONNECTION OF THE DMX LINE

DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω impedance and low capacity. The following diagram shows the connection mode:

DMX - INPUT

XLR plug

Pin1 : GND - Shield Pin2 : - Negative Pin3 : + Positive

Fig.5

DMX - OUTPUT

XLR socket

ATTENTION The screened parts of the cable (sleeve) must never be connected to the system’s earth, as this would cause faulty xture and controller operation. Over long runs can be necessary to insert a DMX level matching amplier. For those connections the use of balanced microphone cable is not recommended because it cannot transmit control DMX data reliably.

• Connect the controller DMX input to the DMX output of the rst unit.

• Connect the DMX output to the DMX input of the following unit. Connect again the output to the input

of the following unit until all the units are connected in chain.

• When the signal cable has to run longer distance is recommended to insert a DMX termination on the last unit.

3.13 CONSTRUCTION OF THE DMX TERMINATION

The termination avoids the risk of DMX 512 signals being reected back along the cable when they reaches the end of the line: under certain conditions and with certain cable lengths, this could cause them to cancel the original signals. The termination is prepared by soldering a 120Ω 1/4 W resistor between pins 2 and 3 of the 5-pin male XLR connector, as shown in gure.

Fig.6

Example: 3 pin XLR connector

Page 32

3.14 DMX CONTROL

CH3

CH9

SUNPIX 24TRI

CH Function in CH3 mode Value

RED

0% - 100% 000 - 255

GREEN

0 - 100% 000 - 255

BLUE

0 - 100% 000 - 255

CH Function in CH9 mode Value

DIMMER

0% - 100% 000 - 255

RED

0% - 100% 000 - 255

GREEN

0 - 100% 000 - 255

BLUE

0 - 100% 000 - 255

COLOR MACROS

No function Red 100%/Green0-100%/Blue 0% Red 100%-0/Green 100%/Blue 0% Red 0%/Green 100%/Blue 0-100% Red 0%/Green 100% -0/Blue 100% Red 0-100%/Green 0%/Blue 100% Red 100%/Green 0%/Blue 100%-0

Red 100%/Green up/Blue 0-100% Red 0-100%/Green 100%-0/Blue 100% Red 100%/Green 100%/Blue 100% White 1: 3200K White 2: 3400K White 3: 4200K White 4: 4900K White 5: 5600K White 6: 5900K

000 - 010 011 - 030 031 - 050 051 - 070 071 - 090 091 - 110 111 - 130 131 - 150 151 - 170 171 - 200 201 - 205 206 - 210 211 - 215 216 - 220 221 - 225 226 - 230

Page 33

SUNPIX 24TRI

CH Function in CH9 mode Value

White 7: 6500K White 8: 7200K

White 9: 8000K White 10: 8500K White 11: 10000K

STROBE

No function

0 - 100% (0-30Hz)

AUTO PROGRAM

No function Fade transition (R, G, B, C, M, Y, W) 0%-100%-0% Fade transition (R, G, B, C, M, Y, W) 0%-100% Fade transition (R, G, B, C, M, Y, W) 100%-0% Auto fade transition (colors randomly) Loop of P1 - P4 Pixel program 1 Pixel program 2 Pixel program 3 Pixel program 4 Pixel program 5 Pixel program 6

Pixel program 7 Pixel program 8 Pixel program 9 Pixel program 10 Pixel program 11 Pixel program 12 Pixel program 13 Pixel program 14 Pixel program 15 Pixel program 16 Pixel program 17 Random pixel program Pixel program scroll 1-17 Pixel program scroll to sound 1-1 7

SPEED

0 - 100% (Slow - Fast) When CH7 is between 010-249

Dimmer curve

Default dimmer speed Linear dimmer

Non-linear dimmer 1 Non-linear dimmer 2 Non-linear dimmer 3

231 - 235 236 - 240 241 - 245 246 - 250 251 - 255

000 - 009 010 - 255

000 - 009 010 - 019 020 - 029 030 - 039 040 - 049 050 - 059 060 - 069 070 - 079 080 - 089 090 - 099 100 - 109 110 - 119 120 - 129 130 - 139 140 - 149 150 - 159 160 - 169 170 - 179 180 - 189 190 - 199 200 - 209 210 - 219 220 - 229 230 - 239 240 - 249 250 - 255

000 - 255

000 - 051 052 - 101 102 - 152 153 - 203 204 - 255

Page 34

CH12

SUNPIX 24TRI

Quadrant LED CH Function in CH12 mode Value

DIMMER RED

0% - 100% 000 - 255

III

DIMMER GREEN

0 - 100% 000 - 255

DIMMER BLUE

0 - 100% 000 - 255

DIMMER RED

0% - 100% 000 - 255

DIMMER GREEN

0 - 100% 000 - 255

DIMMER BLUE

0 - 100% 000 - 255

DIMMER RED

0% - 100% 000 - 255

DIMMER GREEN

0 - 100% 000 - 255

DIMMER BLUE

0 - 100% 000 - 255

DIMMER RED

0% - 100% 000 - 255

DIMMER GREEN

0 - 100% 000 - 255

DIMMER BLUE

0 - 100% 000 - 255

IV I

III

Page 35

CH36

SUNPIX 24TRI

LED CH Function in CH72 mode Value

DIMMER RED

0% - 100% 000 - 255

LED1

LED2

. . .

DIMMER GREEN

0 - 100% 000 - 255

DIMMER BLUE

0 - 100% 000 - 255

DIMMER RED

0% - 100% 000 - 255

DIMMER GREEN

0 - 100% 000 - 255

DIMMER BLUE

0 - 100% 000 - 255

. . .

LED24

DIMMER RED

0% - 100% 000 - 255

DIMMER GREEN

0 - 100% 000 - 255

DIMMER BLUE

0 - 100% 000 - 255

23 24

11 12

1234

Page 36

SUNPIX 24TRI

- 4 - MAINTENANCE

4.1 MAINTENANCE AND CLEANING THE UNIT

• Make sure the area below the installation place is free from unwanted persons during setup.

• Switch o the unit, unplug the main cable and wait until the unit has cooled down.

• All screws used for installing the device and any of its parts should be tightly fastened and should not

be corroded.

• Housings, xations and installation spots (ceiling, trusses, suspensions) should be totally free from any deformation.

• The main cables must be in impeccable condition and should be replaced immediately even when a small problem is detected.

• It is recommended to clean the front at regular intervals, from impurities caused by dust, smoke, or other particles to ensure that the light is radiated at maximum brightness. For cleaning, disconnect the main plug from the socket. Use a soft, clean cloth moistened with a mild detergent. Then carefully wipe the part dry. For cleaning other housing parts use only a soft, clean cloth. Never use a liquid, it might penetrate the unit and cause damage to it.

Warning: we strongly recommend internal cleaning to be carried out by qualied personnel!

4.2 TROUBLESHOOTING

Problems Possible causes Checks and remedies

Fixture does not light up

General low light intensity

Fixture does not power up

Fixture does not respond to DMX

• No mains supply

• Dimmer fader set to 0

• All color faders set to 0

• Faulty LED

• Faulty LED board

• Dirty lens assembly

• Misaligned lens assembly

• No power

• Loose or damaged power cord

• Faulty internal power supply

• Wrong DMX addressing

• Damaged DMX cables

• Bouncing signals

• Check the power supply voltage

• Increase the value of the dimmer channels

• Increase the value of the color channels

• Replace the LED board

• Clean the xture regularly

• Install lens assembly properly

• Check for power on power outlet

• Check power cord

• Replace internal power supply

• Check control panel and unit addressing

• Check DMX cables

• Install terminator as suggested

Contact an authorized service center in case of technical problems or not reported in the table can not be resolved by the procedure given in the table.

Page 37

CERTIFICATO DI GARANZIA

GUARANTEE CERTIFICATE

Place Stamp Here

Arancare

Spett.le

Music&Lights S.r.l.

Via Appia Km 136.200 04020 Itri (LT) Italy

The guarantee covers the unit

in compliance with existing

regulations. You can ﬁnd the

full version of the “General

Il prodotto è coperto da garanzia

in base alle vigenti normative.

Sul sito www.musiclights.it è

possibile consultare il testo

Guarantee Conditions” on our

web site www.musiclights.it.

integrale delle “Condizioni

Generali di Garanzia”.

Abstract

General Guarantee Conditions

Estratto dalle

Condizioni Generali di Garanzia

piece of equipment soon after you

• Please remember to register the

procedere alla registrazione del

• Si prega, dopo l’acquisto, di

purchase it, logging on

www.musiclights.it. The product

can be also registered lling in and

prodotto sul sito www.musiclights.it.

In alternativa il prodotto può essere

registrato compilando e inviando il

sending the form available on your

guarantee certicate.

modulo riportato sul retro.

• Sono esclusi i guasti causati da

• Defects caused by inexperience

imperizia e da uso non appropriato

and incorrect handling of the

equipment are excluded.

eective if the equipment has

been tampered.

• The guarantee will no longer be

• The guarantee makes no provision

dell’apparecchio.

qualora l’apparecchio sia stato

manomesso.

• La garanzia non ha più alcun eetto

sostituzione dell’apparecchio.

• La garanzia non prevede la

for the replacement of the

equipment.

esterne, le lampade, le manopole, gli

• Sono escluse dalla garanzia le parti

switches and removable parts are

• External parts, lamps, handles,

interruttori e le parti asportabili.

• Le spese di trasporto e i rischi

not included in the guarantee.

conseguenti sono a carico del

• Transport costs and subsequent

possessore dell’apparecchio.

risks are responsibility of the

owner of the equipment.

the guarantee is endorsed solely

• For all purposes, the validity of

garanzia è avallata unicamente

dalla presentazione del certicato di

garanzia.

• A tutti gli eetti la validità della

on presentation of the guarantee

certicate.

Page 38

FORM TO BE FILLED IN AND MAILED / CEDOLA DA COMPILARE E SPEDIRE FORM TO BE FILLED IN AND KEPT / CEDOLA DA COMPILARE E CONSERVARE

Purchased by / Acquistato da

Purchasing date

Data acquisto

del Rivenditore

ZIP CODE / C.A.P.

PROV.

CITY / CITTA’

ADDRESS / VIA N.

NAME / NOME

Dealer’s stamp

and signature

Timbro e rma

SURNAME / COGNOME

SERIAL N° / SERIE N°

MODEL / MODELLO

Purchased by / Acquistato da

Purchasing date

Data acquisto

del Rivenditore

ZIP CODE / C.A.P.

PROV.

CITY / CIT Tà

ADDRESS / VIA N.

NAME / NOME

Dealer’s stamp

and signature

Timbro e rma

SURNAME / COGNOME

SERIAL N° / SERIE N°

MODEL / MODELLO

Page 39

Page 40

Music & Lights S.r.l. entertainment technologies

Via Appia km 136,200 - 04020 Itri (LT) ITALY tel. +39 0771 72190 fax +39 0771 721955 www.musiclights.it [email protected]

ISO 9001:2008

Certified Compa ny
