ProLights Sunbar2000FC User Manual

SUNBAR2000FC

STROBO LED BAR

USER MANUAL

MANUALE UTENTE

EN - IT

All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be

reproduced in any form or by any means for any commercial use.

In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the

characteristics stated in this instruction manual at any time and without prior notice.

All revisions and updates are available in the ‘manuals’ section on site www.musiclights.it

REV.001-02/18

SUNBAR2000FC

1

TABLE OF CONTENTS

Safety

General instructions
Warnings and installation precautions

1 Introduction

1. 1 Description

1. 2 Technical specications

1. 3 Operating elements and connections

2 Installation

2. 1 Mounting

3 Functions and settings

3. 1 Operation

3. 2 Basic

3. 3 Menu structure

3. 4 Linking

3. 5 DMX address

3. 6 DMX mode

3. 7 DMX addressing

3. 8 Ethernet

3. 9 ID and RDM

3. 10 Temperature unit

3. 11 Screen

3. 12 Fixture

3. 13 Fixture information

3. 14 Master/Slave

3. 15 Sequence

3. 16 Static mode

3. 17 Connection of the DMX line

3. 18 Construction of the DMX termination

3. 19 DMX control

3. 20 Pixel layouts

2
2

3
3
5

6

7
7
8
11
11
11
11
12
12
13
13
13
14
14
14
15
16
16
17
26

Packing content

4 Maintenance

4. 1 Maintenance and cleaning the unit

4. 2 Fuse replacement

4. 3 Trouble shooting

• SUNBAR2000FC

• Mount bracket

• User manual

27
27
28

2

WARNING! Before carrying out any operations with the unit, carefully read this instruction
manual and keep it with cure for future reference. It contains important information about
the installation, usage and maintenance of the unit.

SUNBAR2000FC

SAFETY

General instruction

• The products referred to in this manual conform to the European Community Directives and are there­fore marked with .

• The unit is supplied with hazardous network voltage (230V~). Leave servicing to skilled personnel only.
Never make any modications on the unit not described in this instruction manual, otherwise you will
risk an electric shock.

• Connection must be made to a power supply system tted with ecient earthing (Class I appliance ac­cording to standard EN 60598-1). It is, moreover, recommended to protect the supply lines of the units
from indirect contact and/or shorting to earth by using appropriately sized residual current devices.

• The connection to the main network of electric distribution must be carried out by a qualied electrical
installer. Check that the main frequency and voltage correspond to those for which the unit is designed
as given on the electrical data label.

• This unit is not for home use, only professional applications.

• Never use the xture under the following conditions:

- in places wet;

- in places subject to vibrations or bumps;

- in places with an ambient temperature of over 45°C.

• Make certain that no inammable liquids, water or metal objects enter the xture.

• Do not dismantle or modify the xture.

• All work must always be carried out by qualied technical personnel. Contact the nearest sales point for
an inspection or contact the manufacturer directly.

• If the unit is to be put out of operation denitively, take it to a local recycling
plant for a disposal which is not harmful to the environment.

Warnings and installation precautions

• If this device will be operated in any way dierent to the one described in this manual, it may suer
damage and the guarantee becomes void. Furthermore, any other operation may lead to dangers like
short circuit, burns, electric shock, etc.

• Before starting any maintenance work or cleaning the projector, cut o power from the main supply.

• Always additionally secure the projector with the safety rope. When carrying out any work, always com­ply scrupulously with all the regulations (particularly regarding safety) currently in force in the country
in which the xture’s being used.

• For inside use only. Not designed for outside use.

• The minimum distance between the xture and surrounding walls must be more than 50 cm and the
air vents at the housing must not be covered in any case.

• Install the xture in a well ventilated place.

• Keep any inammable material at a safe distance from the xture.

• The maximum temperature that can be reached on the external surface of the tting, in a thermally
steady state, is high. After power o, please cool down over 15 minutes.

• Shields, lenses or ultraviolet screens shall be changed if they have become damaged to such an extent
that their eectiveness is impaired.

• The lamp (LED) shall be changed if it has become damaged or thermally deformed.

• Never look directly at the light beam. Please note that fast changes in lighting, e. g. ashing light, may
trigger epileptic seizures in photosensitive persons or persons with epilepsy.

SUNBAR2000FC

3

- 1 - INTRODUCTION

1.1 DESCRIPTION

SUNBAR2000FC is an exceptionally powerful LED graphic strobe batten, featuring also as static blind­er and ood. SUNBAR2000FC oers a exible control of beam coverage through an interchange­able lens system, passing from 100° wide to 30° beam increasing the light intensity up to 4 time.
Available in White or Full Colour versions, and designed to deliver simply staggering light levels, this ver­satile xture can provide an unbelievable punch over a huge area.

1.2 TECHNICAL SPECIFICATIONS

LIGHT SOURCE

• Source:1024x1 W RGBW LEDs

• CT:W: 6250 K

• Luminous Flux:Strobe without lens (peak) 126’000 lm; Static ON without lens 28’834; Strobe with lens
(peak) 46’200; Static ON with lens 27’188 lm

• Lux:(100°) 1139 lux, (30°) 4152 lux @3m Full

• Lux:(100°) 410.1 lux, (30°) 1495 lux @5m Full

• Source Life Expectancy: >30.000 h

OPTICS

• Beam Angle:without lens 100°, with lens 30 °

• Field Angle:without lens 150°, with lens 80 °

• Other:Mountable 30° lens reector plate (included)

COLOR SYSTEM

• Color Mixing: RGBW/FC

• Color Wheel: Virtual color wheel with presets

DYNAMIC EFFECTS

• Rotating Gobos: Dynamic Patterns with speed and rotation control

• Pixel Patterns: Preprogrammed dynamic and static patterns

• FX Generator: Adjustable foreground/background color, index, speed, direction

• Static Color Mode: Selection of static color

• Manual Color Mode: Manual adjustment of color

• Auto Mode: Built-in programs with execution speed adjustment

• Special Features:Multi-layer pixel FX control

BODY

• Hardware On-board: Omega sockets for quick rigging (clamp not included)

• Body: Sturdy die-cast aluminium body conceived for long-time durability

• Body Color: Black

CONTROL

• Protocols: DMX512, RDM, Art-Net, Kling-Net

• DMX Channels:from 4 ch to 87 ch

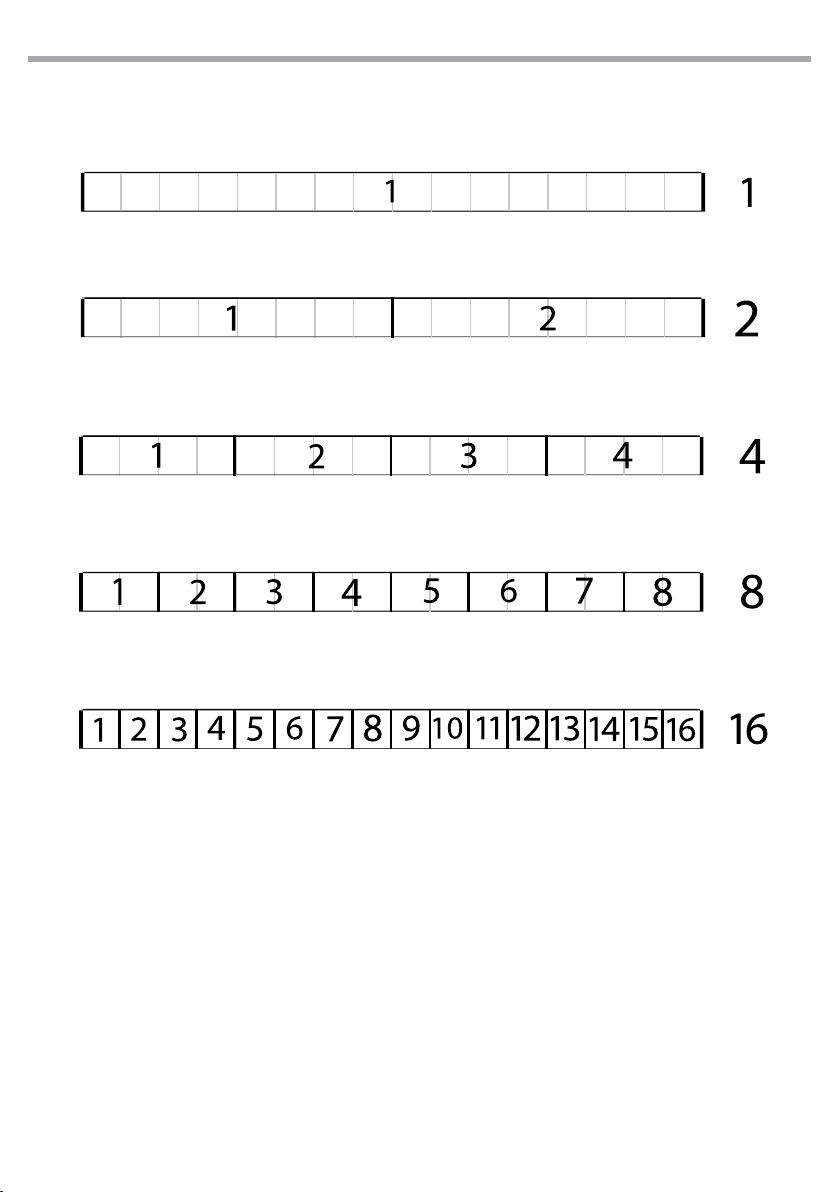

• Pixel Control:1/2/4/8/16 selectionable and controllable sections

• RDM: RDM ready for xture remote monitor and settings

4

75

• Display: Black TFT touch display

• Firmware Upgrade: Yes, via USB-DMX interface (UPBOX1) not included

ELECTRONICS

• Dimmer: Linear 0~100% electronic dimmer

• Dimmer Curves:4 Dierent dimming curves available

• Strobe/Shutter:1-30 Hz, electronic

• Operating Temperature: -10° ~ +45°

• Selectable PWM: 400~16K Hz

ELECTRICAL

• Power Supply: 100-240V – 50/60Hz

• Power Consumption (at 230V):Strobe: 987 W Static: 600 W

• Power Consumption (at 120V):Strobe: 1065 W Static: 630 W

• Output (at 230V):3 units on a single power line

• Output (at 120V):1 units on a single power line

PHYSICAL

• Cooling: Forced air with low noise fan

• Suspension And Fixing: Hanging bracket for oor positioning with “Quick-Lock” system

• Signal Connection: 5p in/out, RJ45 in/out

• Power Connection: Seetronic Powerkon True IP65 in/out

• IP:20

• Dimensions (WxHxD):1000x75x231 mm

• Weight:9,60 kg

SUNBAR2000FC

1000 231

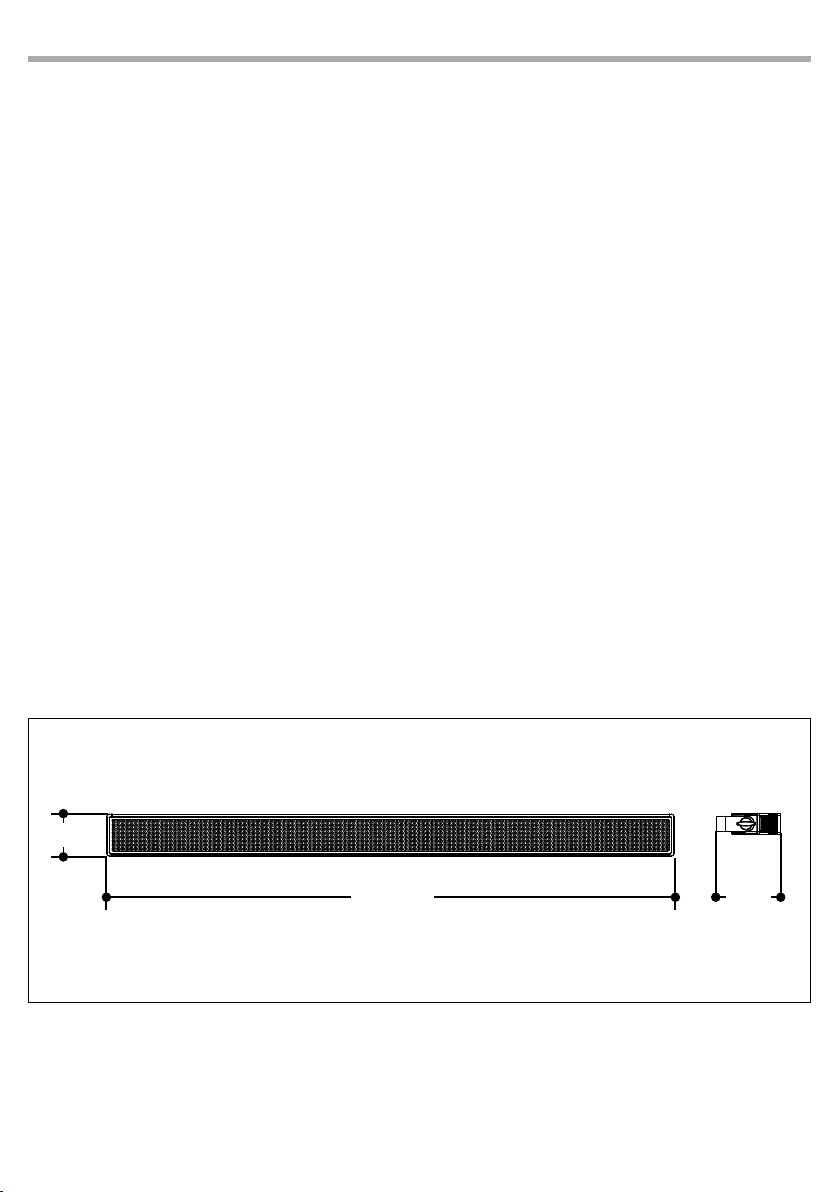

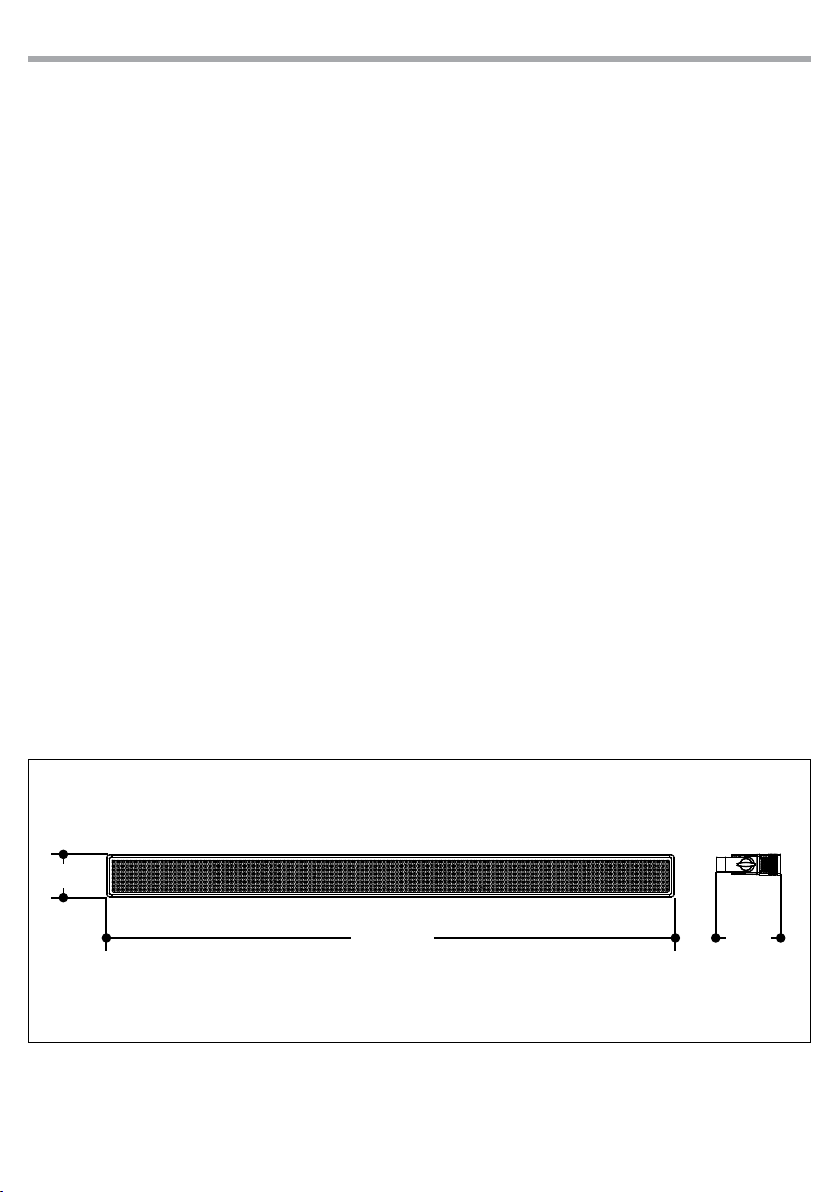

Technical drawing

Fig.1

SUNBAR2000FC

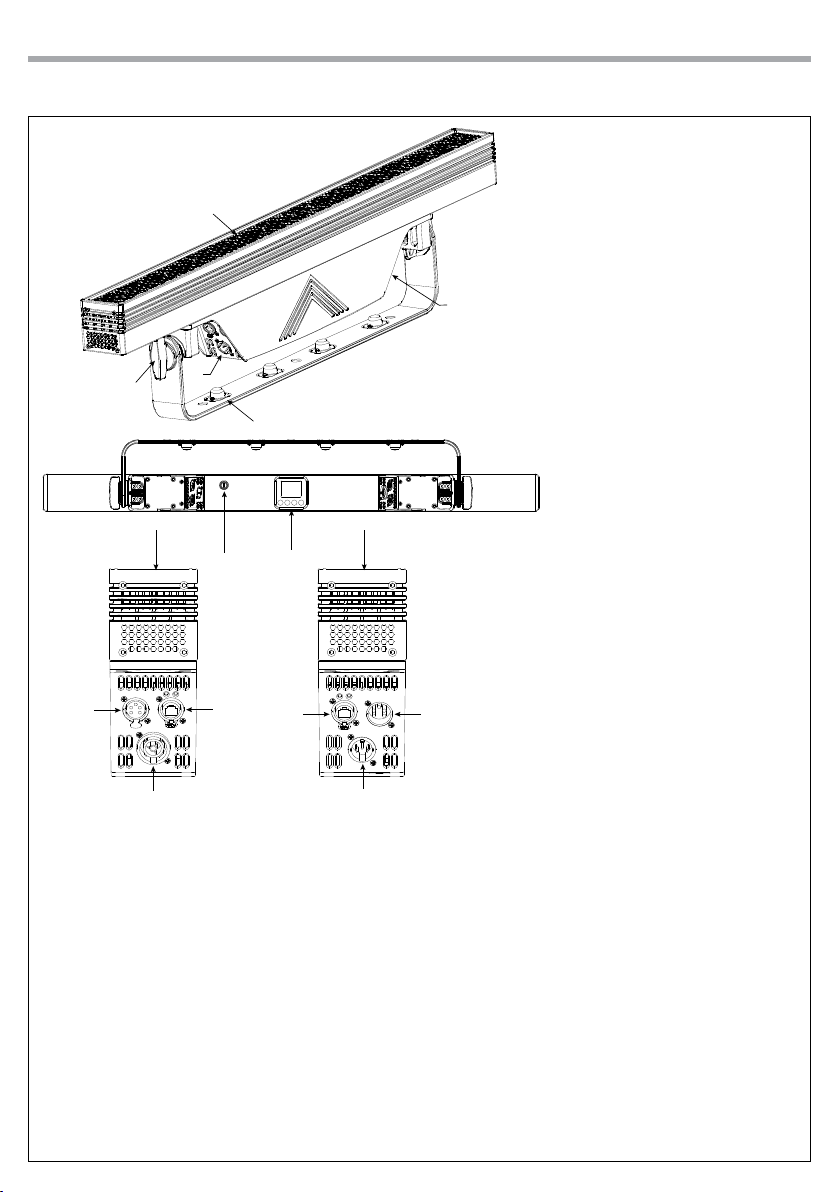

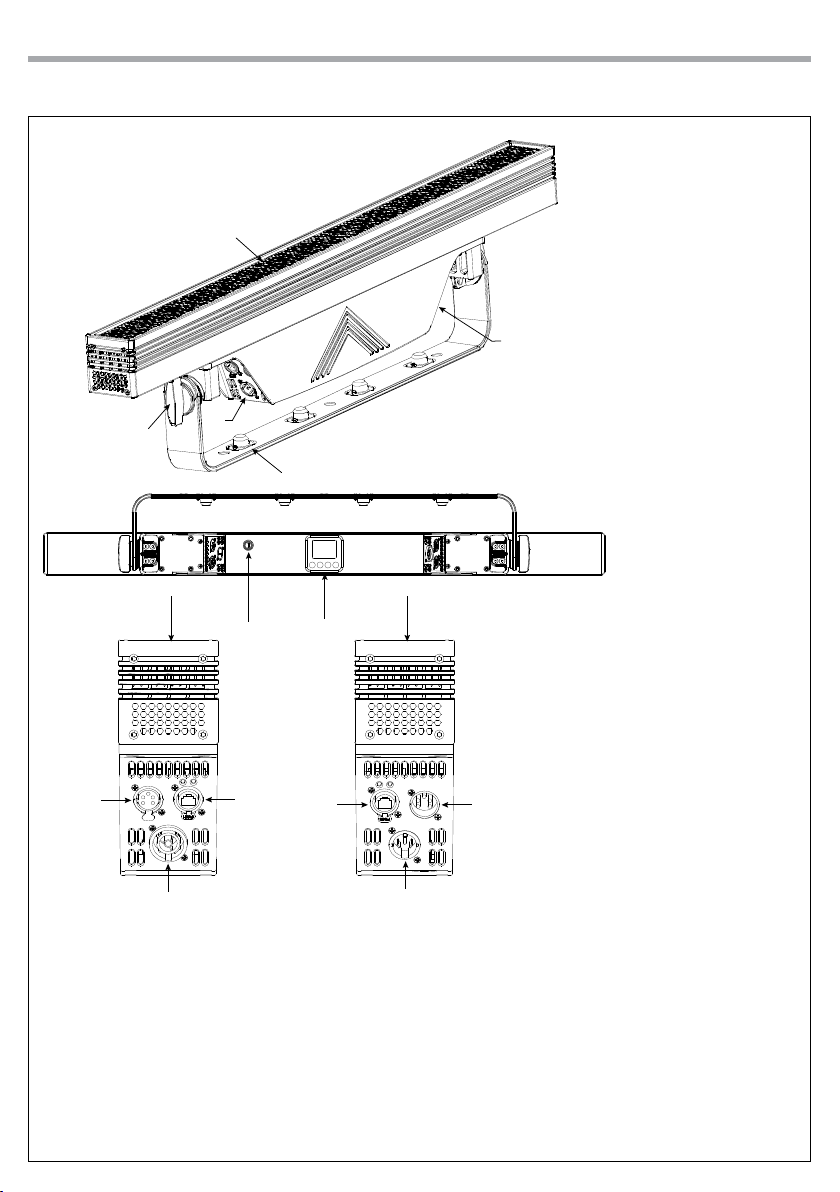

1.3 OPERATING ELEMENTS AND CONNECTIONS

1

5

A

2

6

View A View B

B

3

5 5

11

8

7

4

1. LED BAR

2. LOCKING KNOB for the
mounting bracket.

3. MOUNTING BRACKET

4. CONTROL PANEL with TFT
display and 4 button used
to access the control panel
functions and manage them.

5. AIR OPENING

6. DMX OUT (5-pole XLR): 1 =

8

10

ground, 2 = DMX-, 3 = DMX+, 4
N/C, 5 N/C.

7. POWER OUT (PowerCON OUT):

9

power output for connection of
multiple units in series.

8. EtherCON connector Signal IN/
OUT.

9. POWER IN (PowerCON IN):
for connection to a socket
(100-240V~/50-60Hz) via the
supplied mains cable.

10. DMX IN (5-pole XLR): 1 =
ground, 2 = DMX-, 3 = DMX+, 4
N/C, 5 N/C.

11. FUSE

Fig.2

6

SUNBAR2000FC

- 2 - INSTALLATION

2.1 MOUNTING

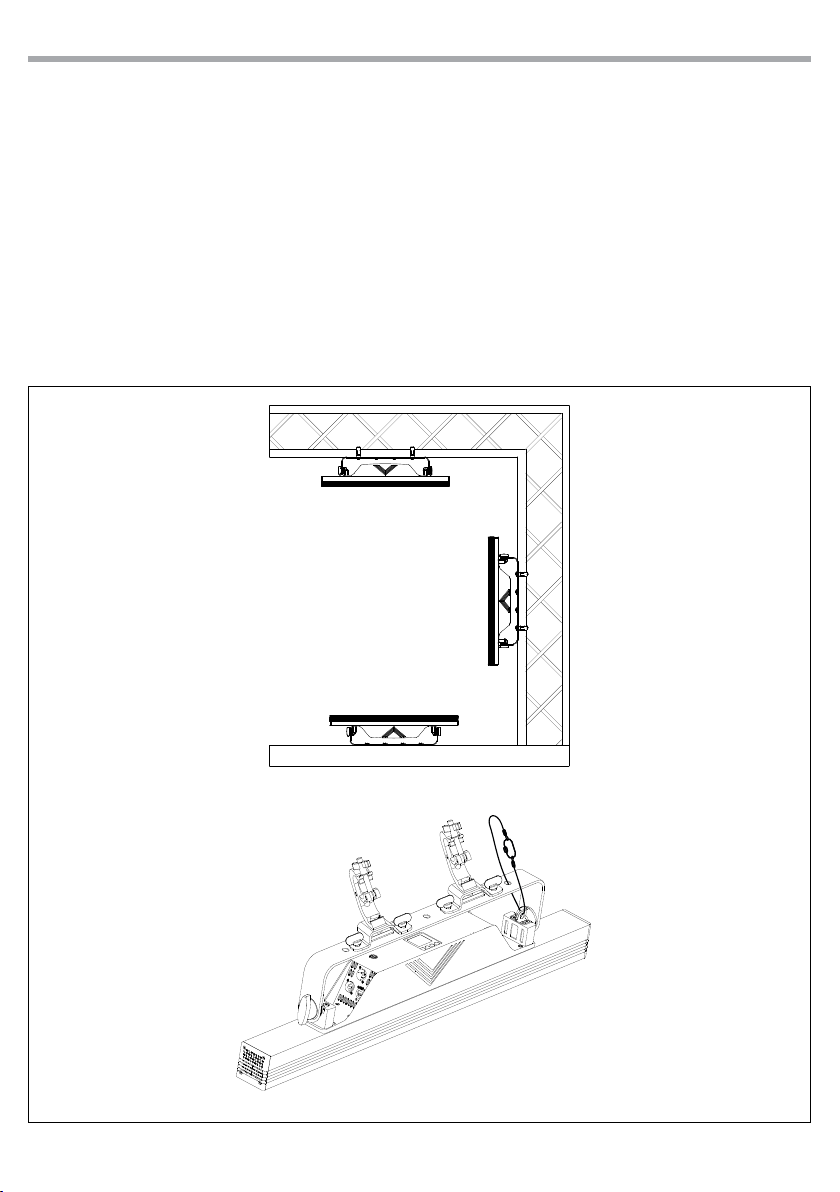

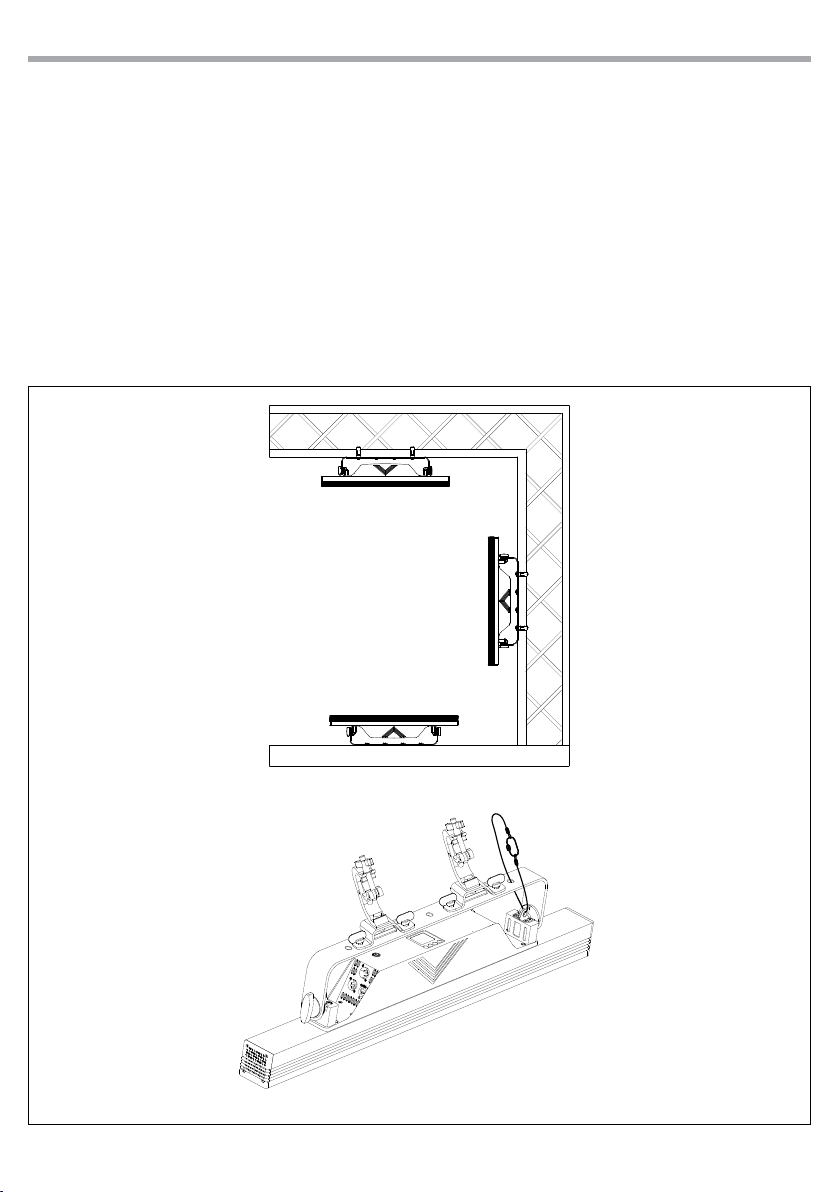

The SUNBAR2000FC may be set up on a solid and even surface. By means of the xing facilities of the
baseplate, the unit can also be mounted upside down to a cross arm. The base plate is shown in g.3. For
xing, stable mounting clips are required. According to the gure, the bolts of the brackets are placed into
the openings provided in the base plate and turned clockwise until they lock (to the stop). Always ensure
that the unit is rmly xed to avoid vibration and slipping while operating. The mounting place must be of
sucient stability and be able to support a weight of 10 times of the unit’s weight. When carrying out any
installation, always comply scrupulously with all the regulations (particularly regarding safety) currently
in force in the country in which the xture’s being used. Always additionally secure the projector with the
safety rope from falling down. For this purpose, fasten the safety rope at a suitable position so that the
maximum fall of the projector will be 20 cm.

OMEGA
BRACKETS

SAFETY
CABLE

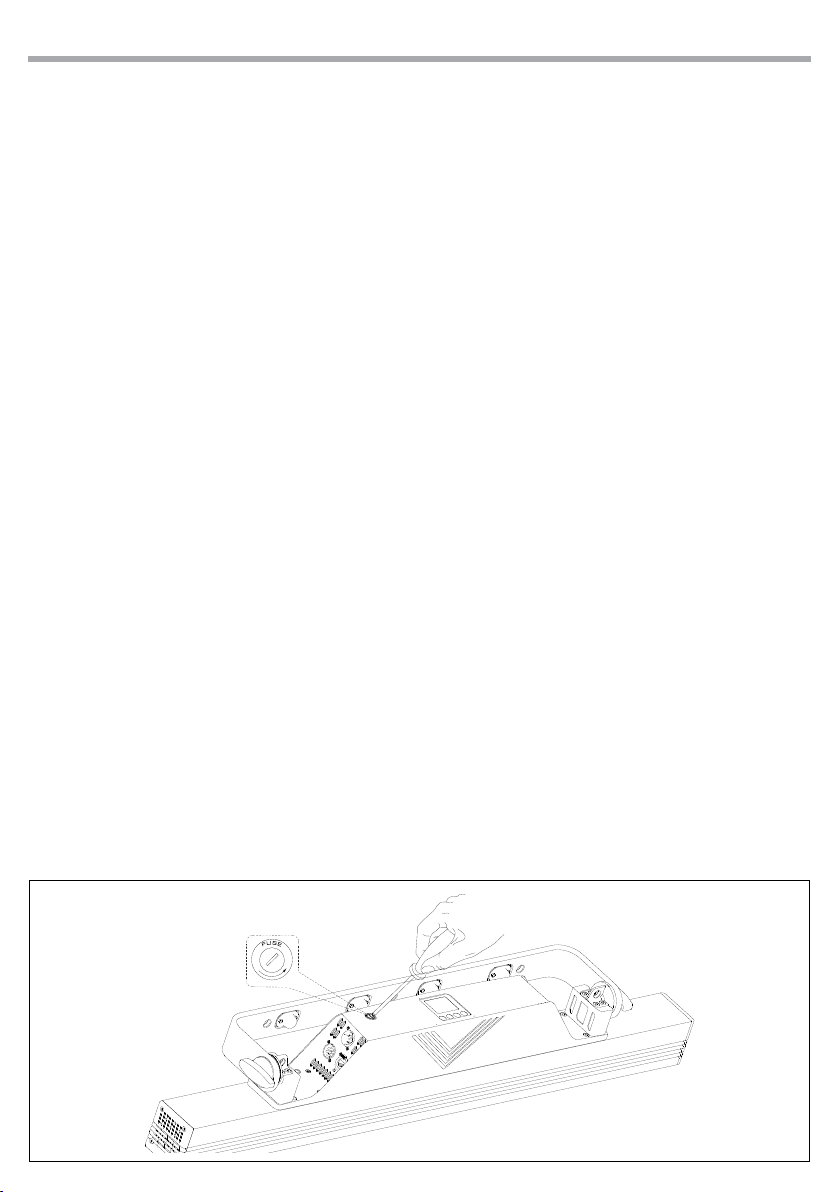

Fig.3

SUNBAR2000FC

7

- 3 - FUNCTIONS AND SETTINGS

3.1 OPERATION

Connect the supplied main cable to a socket (100-240V~/50-60Hz). The unit will run built-in program to
reset all motors to their home position. Shortly after that the SUNBAR2000FC is ready for operation. To
switch o, disconnect the mains plug from the socket. For a more convenient operation it is recommend­ed to connect the unit to a socket which can be switched on and o via light switch.

3.2 BASIC

The control panel of SUNBAR2000FC has a display and 4 buttons for the complete programming and
management of the projector menu (g.4).

UP DOWN MENU ENTER

Increases the value
displayed or passes to
the previous item in a
menu

Decreases the value
displayed or passes to
the next item in the
menu

To enter in the main
menù or to return to the
top level

Conrms the displayed
value, or activates the
displayed function, or
enters the successive
menu

CONNECT SETUP ADVANCED INFORMATION STAND ALONE

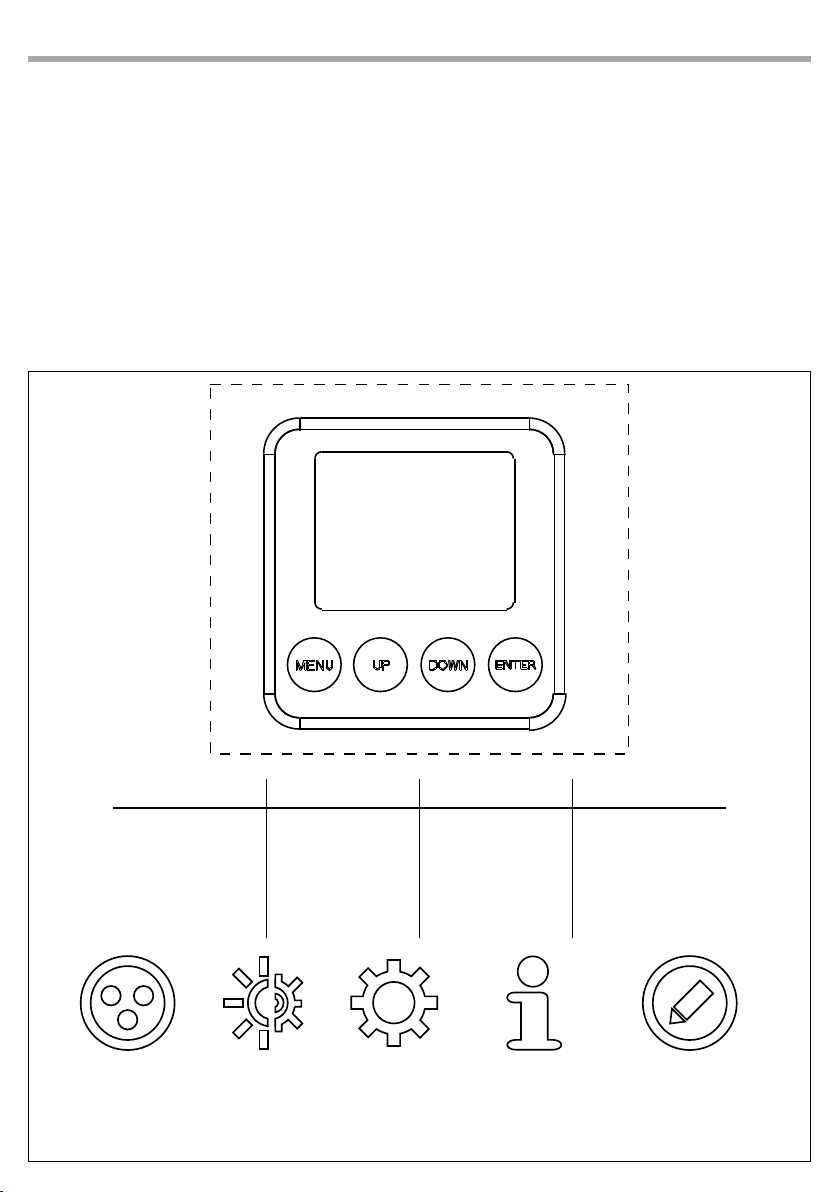

Fig.4 - Functions of the buttons and display icons

8

3.3 MENU STRUCTURE

MENU

SUNBAR2000FC

1 CONNECT

2 SETUP

ð

ð

DMX Address

DMX Mode

theRnet

e

RdM id

Temperature Unit

Screen

ð
ð

ð

ð
ð

ð

Value (1-512)

Basic

Pixels

AdvAnced

pRotocol

uBnet

S

univeRSe

StARt chAnnel

ip AddReSS

etheRnet to dMx

15d0020d****

° C
° F

Back Light

Flip Display

Key Lock

ð

ð

ð

ð

ð
ð
ð
ð
ð

ð

ð

ð

Static

Strobe

Pixels

RGBW StRoBe

1 px
2 px
4 px
8 px
16 px

AdvAnced 1
A

dvAnced 2

A

dvAnced 3

A

dvAnced 4

KlinG-net
only ARt-net
ARt-net+dMx

0-15

0-15

1-512

2/10

no
yeS

ON

10 S
20 S
30 S

no
yeS

no
yeS

ð

R=0~255
G=0~255
B=0~255
W=0~255

MENU

SUNBAR2000FC

9

3 ADVANCED

4 INFORMATION

5 STAND ALONE

ð

ð

ð

ð

ð

Fixture

LED Frequency

fActoRy ReloAd

MAppinG RotAtion

fixtuRe tiMe

teMpeRAtuRe

fAnS Speed

SoftWARe veRSion

MASteR/SlAve

Sequence

ð

ð

ð

ð

ð
ð
ð
ð

ð

ð

White BAlAnce

diMMeR Mode

An Mode

f

400Hz
600Hz
800Hz
1200Hz
2000Hz
4000Hz
8000Hz
16KHZ

no
yeS

no
yeS

0-9999

58 °c

**%

diSp-v1.0
ctR1-net-v1.0
ctR2-led-v1.0

MASteR
SlAve

ShoW 1
S

hoW 2

S

hoW 3

……
ShoW 16
S

hoW 17

S

hoW 18

S

hoW 19

S

hoW 20

S

hoW 21

ð

ð

ð

ð
ð

O

MAnuAl Red

GReen
Blue
White

off
diMMeR 1
d

iMMeR 2

d

iMMeR 3

Auto
hiGh

Speed

foReGRound

ð
ð

ð

1-100

BlAcK
R
G
B
W
GB
RB
RG

<125-255>

10

MENU

ð

StAtic

SUNBAR2000FC

ð

ð

ShoW 22
S

hoW 23

fixed coloR

MAnuAl coloR

ð

ð

ð

BAcK-

GRound

R
G
B
W
GB
RB
RG
RGB
RW
GW
BW
RGW
RBW
GBW
RGBW

Red
Green
Blue
White

ð

ð

RGB
RW
GW
BW
RGW
RBW
GBW
RGBW

BlAcK
R
G
B
W
GB
RB
RG
RGB
RW
GW
BW
RGW
RBW
GBW
RGBW

<000-255>

SUNBAR2000FC

3.4 LINKING

Several units may be interconnected in order to control all further slave units to the same eect of the
master unit.

1. Connect the DMX OUT of the master unit via 5-pole XLR cable to the DMX IN of the rst slave unit.

2. Connect the DMX OUT of the rst slave unit to the DMX IN of the second slave unit, etc. until all units
are connected in a chain.

3.5 DMX ADDRESS

To enter the DMX mode, follow these steps:

• Press the ENTER button to access the main menu.

• Press the UP/DOWN button to scroll the menu, select the Connect icon, then press the ENTER button to
enter the next menu.

• Press the UP/DOWN button to scroll through the menu, select the Address and press the ENTER key.

• Press the arrow keys to select the desired value (001-512).

• Press the ENTER key to conrm the setting.

• Press the MENU button repeatedly to exit the menu and save changes.

3.6 DMX MODE

The SUNBAR2000FC has more DMX channel congurations which can be accessed from the control panel.

• Press the ENTER button to access the main menu.

• Press the UP/DOWN button to scroll the menu, select the Connect icon, then press the ENTER button to
enter the next menu.

• Press the UP/DOWN button to scroll through the menu, select DMX Mode and press the ENTER button to
enter the next menu.

• Press the UP/DOWN button to scroll through the menu, select the mode and press ENTER to conrm
your choice.

• Press the MENU button repeatedly to exit the menu and save changes.

The unit is equipped with 5-pole XLR connections.

11

3.7 DMX ADDRESSING

For operation via light control unit with DMX512 protocol, is sucient connect the controller to SUN­BAR2000FC. To able to operate the SUNBAR2000FC with a light controller, adjust the DMX start address
for the rst a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of
the rst DMX channel, adjust the start address 33 on the SUNBAR2000FC. The other functions of the light
eect panel are then automatically assigned to the following addresses.

12

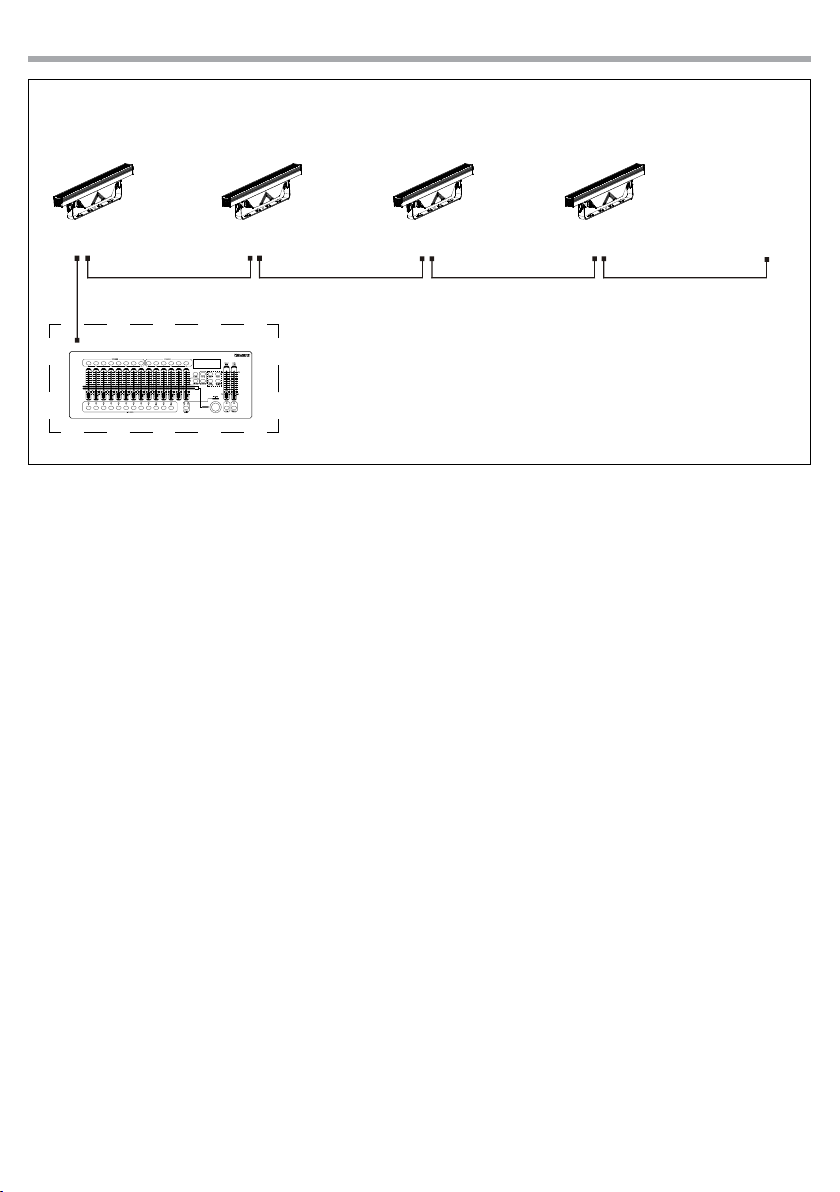

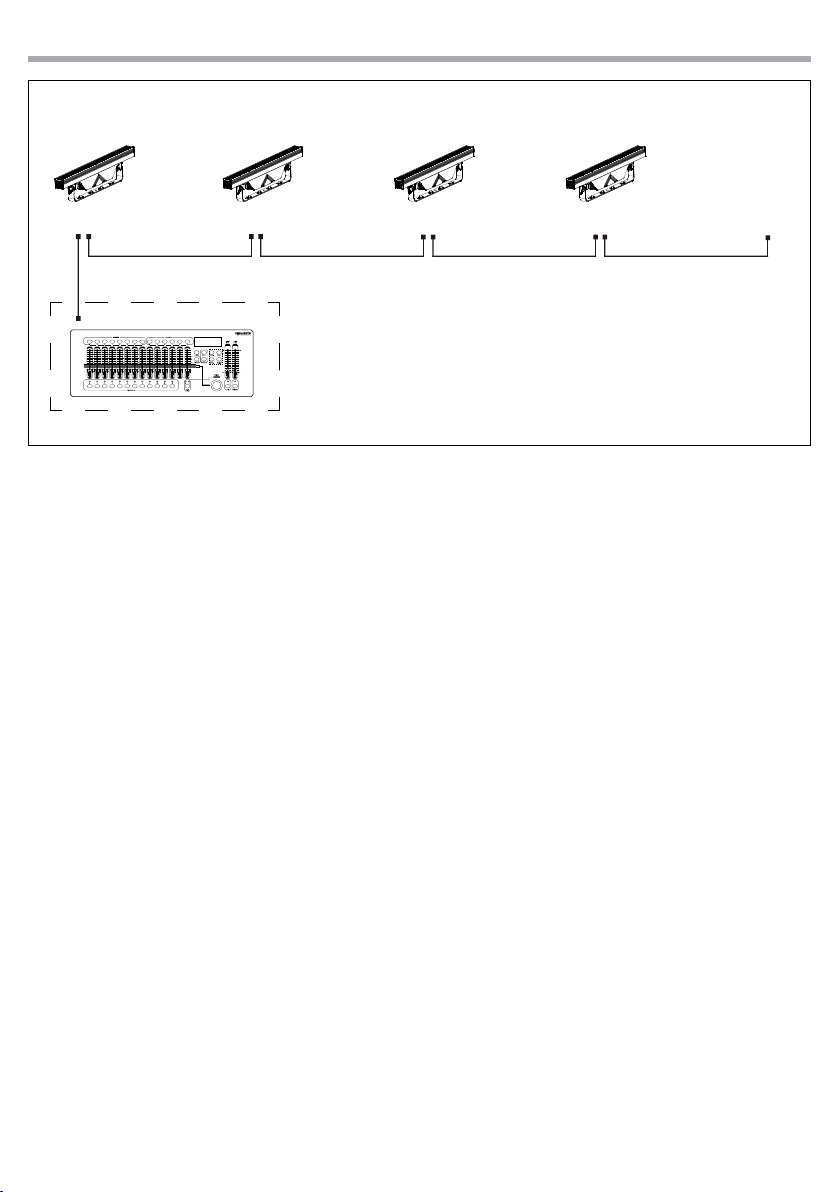

DMX512 Controller

SUNBAR2000FC

DMX Address: 44DMX Address: 37DMX Address: 33 DMX Address: 41

. . . . . . . . . . . .

Fig.19 - Example 4 DMX channels conguration

3.8 ETHERNET

To enable Artnet mode, proceed as follows:

• Press the ENTER button to access the main menu.

• Press the UP/DOWN button to scroll the menu, select the Connect icon, then press the ENTER button to
enter the next menu Ethernet.

Press the UP/DOWN button to scroll through the menu, select Protocol, Universe, Start Channel, IP Address,
Ethernet to DMX and press ENTER to activate the mode.

3.9 ID and RDM

With this function you can call up various submenus via RDM.
This device is RDM ready. RDM stands for “Remote Device Management” and makes remote control of
devices connected to the DMX-bus possible. Manual settings like adjusting the DMX starting address are
no longer needed. This is especially useful when the device is installed in a remote area. RDM is integrated
in DMX without inuencing the connections. The RDM-data is transmitted via the standard XLR-poles 1
and 2 – new DMX-cables are not necessary. RDM ready and conventional DMX devices can be operated
in one DMX line. The RDM protocol sends own packages in the DMX512 data feed and does not inuence
conventional devices. If DMX splitters are used and RDM control is to be used, these splitters must sup­port RDM. The number and type of RDM parameters depend on the RDM controller (not included) is used.

• Press the ENTER button to access the main menu.

• Press the UP/DOWN button to scroll the menu, select the Connect icon, then press the ENTER button to
enter the next menu.

• Press the UP/DOWN button to scroll through the menu, and then select the RDM ID and press the ENTER
button to enter the next menu.

• Press UP/DOWN button to scroll through the menu, then select Password and press ENTER to conrm.

• Use the arrow keys to enter the password 050 and press ENTER to conrm.

• Once you have entered your password, you can set the PID Code, necessary to control the unit with the
RDM protocol. Press the UP/DOWN button to scroll through the menu, select PID Code and press EN­TER to conrm.

• Use the arrow keys to enter the PID Code, then press the ENTER button to conrm your choice.

• Press the LEFT button repeatedly to exit the menu and save changes.

SUNBAR2000FC

3.10 TEMPERATURE UNIT

You can change the parameters of the device by following these steps:

• Press the ENTER button to access the main menu.

• Press the UP/DOWN button to scroll the menu, select the Set Up icon, then press the ENTER button to
enter the next menu.

• Press UP/DOWN to scroll through the Temperature menu, select one of the following settings and press
the ENTER button to display it.

• Press the UP/DOWN button to select the unit of measure Celsius/Fahrenheit, then press the ENTER to
conrm the choice

• Press the ENTER button to conrm your choice.

• Press the MENU button repeatedly to exit the menu and save changes.

3.11 SCREEN

You can change the following parameters related to the display, following the same procedure:

• Press the ENTER button to access the main menu.

• Press the UP / DOWN keys to scroll the menu, select the Set Up icon, then press the ENTER button to
enter the next menu.

• Press UP / DOWN to scroll through the menu, then select Screen, and press the ENTER button to enter
the next menu.

• Press UP / DOWN to scroll through the menu, and then select one of the following settings for the dis­play and press the ENTER key to display it.

- Back Light - Backlight display Auto O. This feature allows you to automatically turn o the backlight
after a specied time that you can set using the arrow buttons. To have the display always on select
On.

- Flip Display - Orientation of the display. This function allows you to rotate the display 180° to get a
better view of the display when the unit is hanging upside down. Select YES to activate or NO to
disable this function.

- Key Lock - Lock keys. With this function, you can lock the buttons on the control panel. If this function
is activated, the keys are automatically locked. To disable or temporarily disable the key lock func­tion, press the buttons in the following order to regain access to menu commands: UP, DOWN, LEFT,
RIGHT, ENTER. Select YES to activate or NO to disable.

• Press the ENTER button to conrm your choice.

• Press the MENU button repeatedly to exit the menu and save changes.

13

3.12 FIXTURE

For the SUNBAR2000FC you can access the following special functions:

• Press the ENTER button to access the main menu.

• Press the UP/DOWN button to scroll the menu, select the icon Set Up, then press the ENTER button to
enter the next menu.

• Press the UP/DOWN button to scroll through the Fixture menu, then select one of the following informa­tion and press the ENTER button to display it.

- White Balance - White Balance Function. Select the White Balance function to set the white bal-
ance by changing the values (125 - 255) of Red, Green, Blue and White colors.

- Dimmer Mode - Dimmer Function. Select Dimmer Mode and choose and simulate dierent dim-
ming curves. Specically, when set to:

Off - The brightness increase is linear.
Dimmer 1 - Light intensity control is ner at low level and coarse at high levels.

14

Dimmer 2 - Light intensity control is ner at high level and coarse at low levels.
Dimmer 3 - Light intensity control is ner at low and high levels, and coarse to medium levels.

- Fans Mode - Select this function to set the fans operation mode. Use the arrow buttons to select Auto
Speed /High Speed. Press the ENTER button to conrm your choice.

• Press the ENTER button to conrm your choice.
Press the MENU button repeatedly to exit the menu and save changes.

3.13 FIXTURE INFORMATION

To view all the information on the device, proceed as follows:

• Press the ENTER button to access the main menu.

• Press the UP/DOWN button to scroll the menu, select the icon Information, then press the ENTER but­ton to enter the next menu.

• Press the UP/DOWN button to scroll through the menu, then select one of the following information
and press the ENTER button to display it.

- Fixture Time - Through the Time Information function you can display the operating time of the
projector.

- Temperature - Through the Temperature function can be displayed the temperature inside the x­ture, near the lamp. The temperature can be displayed in degrees Celsius or Fahrenheit.

- Fans Speed - Through the Fans Speed function you can show on display the fan speed present near
the lamp. Velocity is expressed in RPM (revolutions per minute).

- Software Version - Through Software Version function you can display the currently installed software
version.

• Press the MENU button repeatedly to exit the menu.

SUNBAR2000FC

3.14 MASTER/SLAVE

This mode will allow you to link up the units together without a controller. Choose a unit to function as the
Master. The unit must be the rst unit in line; other units will work as slave with the same eect.
The Slave unit receives data from the Master unit according to the group which the Slave unit was as­signed to.
For example, if a slave device is set to Receive Part 1, the Master unit Slave unit will send the automated
Chase Part 1; if set to Receive Part 2, the Chase Part 2 Slave units will receive from the Master.
To set the drive as a slave, proceed as follows:

• Press the ENTER button to access the main menu.

• Press the UP/DOWN button to scroll the menu, select the StandAlone icon, then press the ENTER button
to enter the next menu.

• Press the UP/DOWN button to scroll through the menu, and select Master/Slave, and press ENTER to
conrm.

• Press the UP/DOWN button to select the dierent modes of operation Master, Slave, and then press the
ENTER button to conrm your choice.

• Press the MENU button repeatedly to exit the menu and save changes.

Select the desired program on the master unit (described in section 3.19).
Use the DMX connectors of the SUNBLAST2000FC and an XLR cable to form a chain of units.

3.15 SEQUENCE

The unit independently runs through its show. Before you send an automatic program you need to set the
drive as Master/Alone:

• Press the ENTER button to access the main menu.

• Press the UP/DOWN button to scroll the menu, select the StandAlone icon, then press the ENTER button

SUNBAR2000FC

to enter the next menu.

• Press the UP/DOWN button to scroll through the menu, select Sequence and press ENTER to conrm
your choice.

• Press the UP/DOWN button to select the mode of operation: Show 1, Show 2, ....., Show 23

• Press the ENTER button to conrm your choice.

• Press the MENU button repeatedly to exit the menu and save changes.

The unit will go into automatic mode by executing the program automatically.

3.16 STATIC MODE

The unit allows you to create congurations that can be set by the following procedure:

• Press the ENTER button to access the main menu.

• Press the UP/DOWN button to scroll the menu, select the Stand Alone icon, then press the ENTER button
to enter the next menu.

• Press the UP/DOWN button to scroll through the menu, select Static, and press the ENTER button to
enter the next menu.

• Through the button UP/DOWN select FIXED COLOR or MANUAL COLOR and press the ENTER button to conrm
the desired function.

• Set the color and values (000 - 255), using the UP/DOWN button, then press ENTER button to conrm.

• Press the MENU button to go back or to meet the waiting time to exit the setup menu

15

16

SUNBAR2000FC

3.17 CONNECTION OF THE DMX LINE

DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped­ance and low capacity.

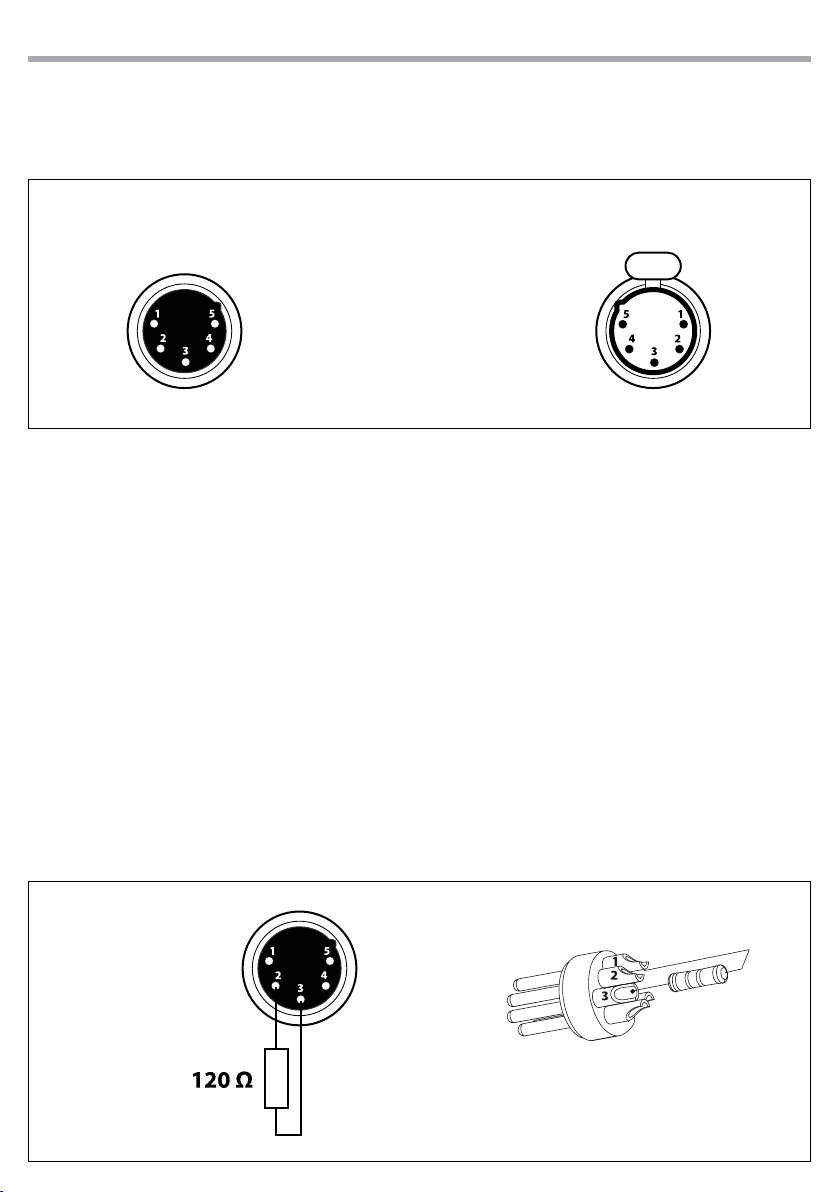

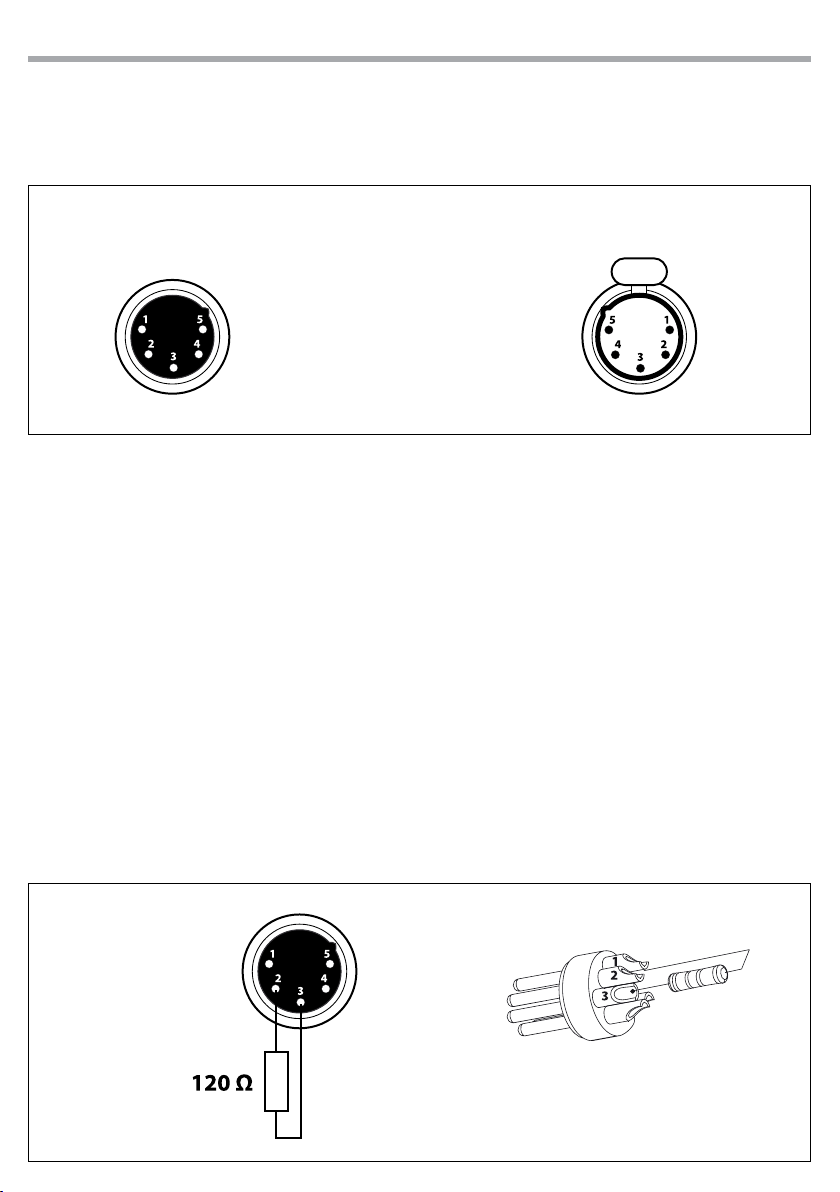

The following diagram shows the connection mode:

DMX - INPUT

XLR plug

Pin1 : GND - Shield
Pin2 : - Negative
Pin3 : + Positive
Pin4 : N/C
Pin5 : N/C

DMX - OUTPUT

XLR socket

Fig.7

ATTENTION
The screened parts of the cable (sleeve) must never be connected to the system’s earth, as this would
cause faulty xture and controller operation.
Over long runs can be necessary to insert a DMX level matching amplier.
For those connections the use of balanced microphone cable is not recommended because it cannot
transmit control DMX data reliably.

• Connect the controller DMX input to the DMX output of the rst unit.

• Connect the DMX output to the DMX input of the following unit. Connect again the output to the input
of the following unit until all the units are connected in chain.

• When the signal cable has to run longer distance is recommended to insert a DMX termination on the
last unit.

3.18 CONSTRUCTION OF THE DMX TERMINATION

The termination avoids the risk of DMX 512 signals being reected back along the cable when they reach­es the end of the line: under certain conditions and with certain cable lengths, this could cause them to
cancel the original signals.
The termination is prepared by soldering a 120Ω 1/4 W resistor between pins 2 and 3 of the 5-pin male XLR
connector, as shown in gure.

Example:
5 pin XLR connector

Fig.8

3.19 DMX CONTROL

SUNBAR2000FC

17

BASIC STATIC

CHANNEL FUNCTION DMX

Value

RED

1

0~100% 000 - 255

GREEN

2

0~100% 000 - 255

BLUE

3

0~100% 000 - 255

WHITE

4

0~100% 000 - 255

BASIC STROBE

CHANNEL FUNCTION DMX

Value

DIMMER

1

Blackout
Min to Max

FLASH DURATION

2

15-990ms 000 - 255

FLASH RATE

3

No Flash
Strobe slow to fast

FLASH FX

No eect
Static
Ramp up

4

Ramp down
Ramp up-down
Random
Lighting
Spikes

000 - 005
006 - 255

000 - 010
011 - 255

000 - 002
003 - 005
006 - 042
043 - 085
086 - 128
129 - 171
172 - 214
215 - 255

BASIC PIXEL

CHANNEL FUNCTION DMX

Value

PIXEL 1 RED

1

0~100% 000 - 255

PIXEL 1 GREEN

2

0~100% 000 - 255

PIXEL 1 BLUE

3

0~100% 000 - 255

PIXEL 1 WHITE

4

0~100% 000 - 255

......

PIXEL 16 RED

61

0~100% 000 - 255

PIXEL 16 GREEN

62

0~100% 000 - 255

PIXEL 16 BLUE

63

0~100% 000 - 255

PIXEL 16 WHITE

64

0~100% 000 - 255

18

SUNBAR2000FC

BASIC RGBW STROBE

CHANNEL FUNCTION DMX

Value

RED

1

0~100% 000 - 255

GREEN

2

0~100% 000 - 255

BLUE

3

0~100% 000 - 255

WHITE

4

0~100% 000 - 255

DIMMER

5

Blackout
Min to Max

FLASH DURATION

6

15-990ms 000 - 255

FLASH RATE

7

No Flash
Strobe slow to fast

FLASH FX

No eect
Static
Ramp up

8

Ramp down
Ramp up-down
Random
Lighting
Spikes

000 - 005
006 - 255

000 - 010
011 - 255

000 - 002
003 - 005
006 - 042
043 - 085
086 - 128
129 - 171
172 - 214
215 - 255

PIXELS PIXELS

CHANNEL

MODE

Ch

1

2

3

1

4

5

6

7

8

9

10

2

11

12

13

14

4

15

16

FUNCTION DMX

Value

DIMMER

Blackout
Min to Max

FLASH DURATION

15-990ms 000 - 255

FLASH RATE

No Flash
Strobe slow to fast

FLASH FX

No eect
Static
Ramp up
Ramp down
Ramp up-down
Random
Lighting
Spikes

PIXEL 1 RED

0~100% 000 - 255

PIXEL 1 GREEN

0~100% 000 - 255

PIXEL 1 BLUE

0~100% 000 - 255

PIXEL 1WHITE

0~100% 000 - 255

PIXEL 2 RED

0~100% 000 - 255

PIXEL 2 GREEN

0~100% 000 - 255

PIXEL 2 BLUE

0~100% 000 - 255

PIXEL 2 WHITE

0~100% 000 - 255

PIXEL 3 RED

0~100% 000 - 255

PIXEL 3 GREEN

0~100% 000 - 255

PIXEL 3 BLUE

0~100% 000 - 255

PIXEL 3 WHITE

0~100% 000 - 255

000 - 005
006 - 255

000 - 010
011 - 255

000 - 002
003 - 005
006 - 042
043 - 085
086 - 128
129 - 171
172 - 214
215 - 255

SUNBAR2000FC

19

PIXELS PIXELS

MODE

Ch

8

CHANNEL

17

18

19

20

21

22

23

24

... ...... ...

34

35

36

37

FUNCTION DMX

Value

PIXEL 4 RED

0~100% 000 - 255

PIXEL 4 GREEN

0~100% 000 - 255

PIXEL 4 BLUE

0~100% 000 - 255

PIXEL 4 WHITE

0~100% 000 - 255

PIXEL 5 RED

0~100% 000 - 255

PIXEL 5 GREEN

0~100% 000 - 255

PIXEL 5 BLUE

0~100% 000 - 255

PIXEL 5 WHITE

0~100% 000 - 255

PIXEL 8 RED

0~100% 000 - 255

PIXEL 8 GREEN

0~100% 000 - 255

PIXEL 8 BLUE

0~100% 000 - 255

PIXEL 8 WHITE

0~100% 000 - 255

PIXELS PIXELS

CHANNEL

MODE

Ch

38

39

40

41

16

... ...... ...

65

66

67

68

FUNCTION DMX

Value

PIXEL 9 RED

0~100% 000 - 255

PIXEL 9 GREEN

0~100% 000 - 255

PIXEL 9 BLUE

0~100% 000 - 255

PIXEL 9 WHITE

0~100% 000 - 255

PIXEL 16 RED

0~100% 000 - 255

PIXEL 16 GREEN

0~100% 000 - 255

PIXEL 16 BLUE

0~100% 000 - 255

PIXEL 16 WHITE

0~100% 000 - 255

20

SUNBAR2000FC

ADVANCED ADVANCED 1

CHANNEL

1

2

3

4

5

6

7

8

9

10

11

12

FLASH DIMMER

Strobe dimmer 000 - 255

FLASH STROBE

No ash/Closed
Strobe slow to fast
Open
Random strobe slow to fast
Open

FLASH RED

0~100% 000 - 255

FLASH GREEN

0~100% 000 - 255

FLASH BLUE

0~100% 000 - 255

FLASH WHITE

0~100% 000 - 255

BG DIMMER

Strobe dimmer 000 - 255

BG STROBE

No ash/Closed
Strobe slow to fast
Open
Random strobe slow to fast
Open

BG RED

0~100% 000 - 255

BG GREEN

0~100% 000 - 255

BG BLUE

0~100% 000 - 255

BG WHITE

0~100% 000 - 255

FUNCTION DMX

Value

000 - 030
031 - 100
101 - 130
131 - 200

201- 255

000 - 030
031 - 100
101 - 130
131 - 200

201- 255

ADVANCED ADVANCED 1

CHANNEL

13

14

15

AUTO FX

No Function
FX 1
FX 2
FX 3
FX 4
FX 5
FX 6
FX 7
FX 8
FX 9
FX 10
FX 11
FX 12
FX 13
FX 14
FX 15
FX 16
FX 17
FX 18
FX 19
FX 20
FX 21
FX 22
FX 23
RESERVED (TBD)
Random pixel (with density)

FX SPEED

Static indexing
From slow to fast

DIMMER

From MENU
Mode OFF
Mode 1
Mode 2
Mode 3

FUNCTION DMX

Value

000 - 010
011 - 015
016 - 020
021 - 025
026 - 030
031 - 035
036 - 040
041 - 045
046 - 050
051 - 055
056 - 060
061 - 065
066 - 070
071 - 075
076 - 080
081 - 085
086 - 090
091 - 095
096 - 100
101 - 105

106 - 110

111 - 115
116 - 120
121 - 125
126 - 205
206 - 255

000 - 050
051 - 255

000 - 051
052 - 101
102 - 152
153 - 203
204 - 255

SUNBAR2000FC

21

ADVANCED ADVANCED 2

CHANNEL

1

2

3

4

5

6

7

8

9

FLASH DIMMER

Strobe dimmer 000 - 255

FLASH STROBE

No ash/Closed
Strobe slow to fast
Open
Random strobe slow to fast
Open

BG DIMMER

Strobe dimmer 000 - 255

BG STROBE

No ash/Closed
Strobe slow to fast
Open
Random strobe slow to fast
Open

BG RED

0~100% 000 - 255

BG GREEN

0~100% 000 - 255

BG BLUE

0~100% 000 - 255

BG WHITE

0~100% 000 - 255

AUTO FX

No Function
FX 1
FX 2
FX 3
FX 4
FX 5
FX 6
FX 7
FX 8
FX 9
FX 10
FX 11
FX 12
FX 13
FX 14
FX 15
FX 16
FX 17
FX 18
FX 19
FX 20
FX 21
FX 22
FX 23
RESERVED (TBD)
Random pixel (with density)

FUNCTION DMX

Value

000 - 030
031 - 100
101 - 130
131 - 200

201- 255

000 - 030
031 - 100
101 - 130
131 - 200

201- 255

000 - 010
011 - 015
016 - 020
021 - 025
026 - 030
031 - 035
036 - 040
041 - 045
046 - 050
051 - 055
056 - 060
061 - 065
066 - 070
071 - 075
076 - 080
081 - 085
086 - 090
091 - 095
096 - 100
101 - 105

106 - 110

111 - 115
116 - 120
121 - 125
126 - 205
206 - 255

ADVANCED ADVANCED 2

CHANNEL

FX SPEED

10

Static indexing
From slow to fast

DIMMER

From MENU
Mode OFF

11

Mode 1
Mode 2
Mode 3

PIXEL 1 RED

12

0~100% 000 - 255

PIXEL 1 GREEN

13

0~100% 000 - 255

PIXEL 1 BLUE

14

0~100% 000 - 255

PIXEL 1WHITE

15

0~100% 000 - 255

... ...... ...

PIXEL 16 RED

72

0~100% 000 - 255

PIXEL 16 GREEN

73

0~100% 000 - 255

PIXEL 16 BLUE

74

0~100% 000 - 255

PIXEL 16 WHITE

75

0~100% 000 - 255

FUNCTION DMX

Value

000 - 050
051 - 255

000 - 051
052 - 101
102 - 152
153 - 203
204 - 255

22

SUNBAR2000FC

ADVANCED ADVANCED 3

CHANNEL

10

11

12

BAS FUNCTION FUNCTION

FLASH DIMMER

1

Strobe dimmer

FLASH STROBE

No ash/Closed
Strobe slow to fast

2

Open
Random strobe slow
to fast
Open

FLASH RED

3

0~100%

FLASH GREEN

4

0~100%

FLASH BLUE

5

0~100%

FLASH WHITE

6

0~100%

BG DIMMER

7

Strobe dimmer 000 - 255

BG STROBE

No ash/Closed
Strobe slow to fast

8

Open
Random strobe slow to fast
Open

BG RED

9

0~100% 000 - 255

BG GREEN

0~100% 000 - 255

BG BLUE

0~100% 000 - 255

BG WHITE

0~100% 000 - 255

LAYER2 DIMMER

Strobe dimmer 000 - 255

LAYER2 STROBE

No ash/Closed
Strobe slow to fast
Open
Random strobe slow
to fast
Open

LAYER2 RED

0~100% 000 - 255

LAYER2 GREEN

0~100% 000 - 255

LAYER2 BLUE

0~100% 000 - 255

LAYER2 WHITE

0~100% 000 - 255

DMX

Value

000 - 030
031 - 100
101 - 130
131 - 200

201 - 255

000 - 030
031 - 100
101 - 130
131 - 200
201- 255

ADVANCED ADVANCED 3

CHANNEL

13

14

15

16

17

18

19

LAYER1 DIMMER

Strobe dimmer 000 - 255

LAYER1 STROBE

No ash/Closed
Strobe slow to fast
Open
Random strobe slow to fast
Open

LAYER1 RED

0~100% 000 - 255

LAYER1 GREEN

0~100% 000 - 255

LAYER1 BLUE

0~100% 000 - 255

LAYER1 WHITE

0~100% 000 - 255

LAYER1 FX

No Function
FX 1
FX 2
FX 3
FX 4
FX 5
FX 6
FX 7
FX 8
FX 9
FX 10
FX 11
FX 12
FX 13
FX 14
FX 15
FX 16
FX 17
FX 18
FX 19
FX 20
FX 21
FX 22
FX 23
RESERVED (TBD)
Random pixel (with density)

FUNCTION DMX

Value

000 - 030
031 - 100
101 - 130
131 - 200
201 - 255

000 - 010
011 - 015
016 - 020
021 - 025
026 - 030
031 - 035
036 - 040
041 - 045
046 - 050
051 - 055
056 - 060
061 - 065
066 - 070
071 - 075
076 - 080
081 - 085
086 - 090
091 - 095
096 - 100
101 - 105

106 - 110

111 - 115
116 - 120
121 - 125
126 - 205
206 - 255

ADVANCED ADVANCED 3

CHANNEL

LAYER1 SPEED

20

Static indexing
From slow to fast

LAYER1 FX OFFSET

21

Continuous start selection
Random distribution

LAYER2 FX

No Function
FX 1
FX 2
FX 3
FX 4
FX 5
FX 6
FX 7
FX 8
FX 9
FX 10
FX 11
FX 12

22

FX 13
FX 14
FX 15
FX 16
FX 17
FX 18
FX 19
FX 20
FX 21
FX 22
FX 23
RESERVED (TBD)
Random pixel (with density)

LAYER2 SPEED

23

Static indexing
From slow to fast

LAYER2 FX OFFSET

24

Continuous start selection
Random distribution

25 EMPTY 000 - 255

26 EMPTY 000 - 255

DIMMER MODE

From MENU
Mode OFF

27

Mode 1
Mode 2
Mode 3

FUNCTION DMX

SUNBAR2000FC

Value

000 - 050
051 - 255

000 - 200
201 - 255

000 - 010
011 - 015
016 - 020
021 - 025
026 - 030
031 - 035
036 - 040
041 - 045
046 - 050
051 - 055
056 - 060
061 - 065
066 - 070
071 - 075
076 - 080
081 - 085
086 - 090
091 - 095
096 - 100
101 - 105

106 - 110

111 - 115
116 - 120
121 - 125
126 - 205

206- 255

000 - 050
051 - 255

000 - 200
201 - 255

000 - 051
052 - 101
102 - 152
153 - 203
204 - 255

23

24

SUNBAR2000FC

ADVANCED ADVANCED 4

CHANNEL

63

64

65

66

67

68

69

70

71

BAS FUNCTION FUNCTION

FLASH DIMMER

1

Strobe dimmer

FLASH STROBE

No ash/Closed
Strobe slow to fast

2

Open
Random strobe slow
to fast
Open

FLASH 1 RED

3

0~100%

FLASH 1 GREEN

4

0~100%

FLASH 1 BLUE

5

0~100%

FLASH 1 WHITE

6

0~100%

- ... ...

FLASH 16 RED

0~100%

FLASH 16 GREEN

0~100%

FLASH 16 BLUE

0~100%

FLASH 16 WHITE

0~100%

BG DIMMER

Strobe dimmer 000 - 255

BG STROBE

No ash/Closed
Strobe slow to fast
Open
Random strobe slow to fast
Open

BG RED

0~100% 000 - 255

BG GREEN

0~100% 000 - 255

BG BLUE

0~100% 000 - 255

LAYER2 DIMMER

Strobe dimmer 000 - 255

LAYER2 STROBE

No ash/Closed
Strobe slow to fast
Open
Random strobe slow
to fast
Open

LAYER2 1 RED

0~100% 000 - 255

LAYER2 1 GREEN

0~100% 000 - 255

LAYER2 1BLUE

0~100% 000 - 255

LAYER2 1 WHITE

0~100% 000 - 255

LAYER2 16 RED

0~100%

LAYER2 16 GREEN

0~100%

LAYER2 16BLUE

0~100%

LAYER2 16 WHITE

0~100%

DMX

Value

000 - 030
031 - 100
101 - 130
131 - 200

201 - 255

000 - 030
031 - 100
101 - 130
131 - 200
201- 255

ADVANCED ADVANCED 4

CHANNEL

72

73

74

75

76

77

78

79

BG WHITE

0~100%

LAYER1 DIMMER

Strobe dimmer 000 - 255

LAYER1 STROBE

No ash/Closed
Strobe slow to fast
Open
Random strobe slow to fast
Open

LAYER1 RED

0~100% 000 - 255

LAYER1 GREEN

0~100% 000 - 255

LAYER1 BLUE

0~100% 000 - 255

LAYER1 WHITE

0~100% 000 - 255

LAYER1 FX

No Function
FX 1
FX 2
FX 3
FX 4
FX 5
FX 6
FX 7
FX 8
FX 9
FX 10
FX 11
FX 12
FX 13
FX 14
FX 15
FX 16
FX 17
FX 18
FX 19
FX 20
FX 21
FX 22
FX 23
RESERVED (TBD)
Random pixel (with density)

FUNCTION DMX

Value

000 - 255

000 - 030
031 - 100
101 - 130
131 - 200
201 - 255

000 - 010
011 - 015
016 - 020
021 - 025
026 - 030
031 - 035
036 - 040
041 - 045
046 - 050
051 - 055
056 - 060
061 - 065
066 - 070
071 - 075
076 - 080
081 - 085
086 - 090
091 - 095
096 - 100
101 - 105

106 - 110

111 - 115
116 - 120
121 - 125
126 - 205
206 - 255

ADVANCED ADVANCED 4

CHANNEL

LAYER1 FX SPEED

80

Static indexing
From slow to fast

LAYER2 FX OFFSET

81

Continuous start selection
Random distribution

LAYER12 FX

No Function
FX 1
FX 2
FX 3
FX 4
FX 5
FX 6
FX 7
FX 8
FX 9
FX 10
FX 11
FX 12

82

FX 13
FX 14
FX 15
FX 16
FX 17
FX 18
FX 19
FX 20
FX 21
FX 22
FX 23
RESERVED (TBD)
Random pixel (with density)

LAYER2 FX SPEED

83

Static indexing
From slow to fast

LAYER2 FX OFFSET

84

Continuous start selection
Random distribution

85 EMPTY 000 - 255

86 EMPTY 000 - 255

DIMMER MODE

From MENU
Mode OFF

87

Mode 1
Mode 2
Mode 3

FUNCTION DMX

SUNBAR2000FC

Value

000 - 050
051 - 255

000 - 200
201 - 255

000 - 010
011 - 015
016 - 020
021 - 025
026 - 030
031 - 035
036 - 040
041 - 045
046 - 050
051 - 055
056 - 060
061 - 065
066 - 070
071 - 075
076 - 080
081 - 085
086 - 090
091 - 095
096 - 100
101 - 105

106 - 110

111 - 115
116 - 120
121 - 125
126 - 205
206 - 255

000 - 050
051 - 255

000 - 200
201 - 255

000 - 051
052 - 101
102 - 152
153 - 203
204 - 255

25

26

3.20 PIXEL LAYOUTS

SUNBAR2000FC

SUNBAR2000FC

27

- 4 - MAINTENANCE

4.1 MAINTENANCE AND CLEANING THE UNIT

• Make sure the area below the installation place is free from unwanted persons during setup.

• Switch o the unit, unplug the main cable and wait until the unit has cooled down.

• All screws used for installing the device and any of its parts should be tightly fastened and should not
be corroded.

• Housings, xations and installation spots (ceiling, trusses, suspensions) should be totally free from any
deformation.

• When the lens is visibly damaged due to cracks or deep scratches, it must be replaced.

• The main cables must be in impeccable condition and should be replaced immediately even when a
small problem is detected.

• In order to protect the device from overheating the cooling fans (if any), and ventilation openings
should be cleaned monthly.

To ensure optimal operation and performance for a long time it is essential to periodically clean the parts
subject to dust and grease deposits. The frequency with which the following operations are to be carried
out depends on various factors, such as the amount of the eects and the quality of the working environ­ment (air humidity, presence of dust, salinity, etc.). Use a soft cloth dampened with any detergent liquid
for cleaning glass to remove the dirt from the reectors, from the lenses and lters.
It is recommended that the projector undergoes an annual service by a qualied technician for special
maintenance involving at least the following operations:

- General cleaning of internal parts..

- Restoring lubrication of all parts subject to friction, using lubricants specically.

- General visual check of the internal components, cabling, mechanical parts, etc.

- Electrical, photometric and functional checks; eventual repairs.

Warning: we strongly recommend internal cleaning to be carried out by qualied personnel!

4.2 FUSE REPLACEMENT

1. Disconnect this product from the power outlet.

2. Using a screwdriver, unscrew the fuse holder cap from the housing.

3. Remove the blown fuse and replace with a good fuse of the same type and rating.

4. Screw the fuse holder cap back in place and reconnect power.

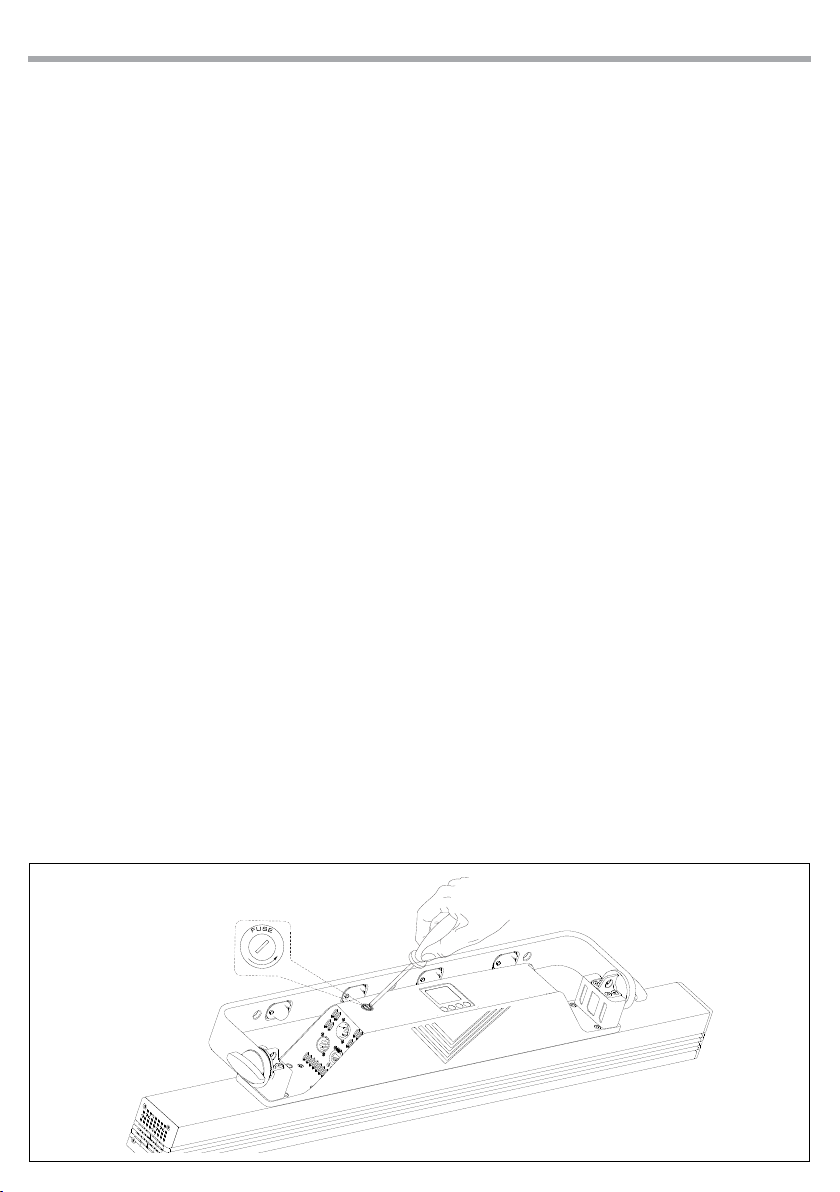

Fig.9

28

SUNBAR2000FC

4.3 TROUBLESHOOTING

Problems Possible causes Checks and remedies

Fixture does not light up

General low light intensity

Fixture does not power up

Fixture does not respond to DMX

• No mains supply

• Dimmer fader set to 0

• All color faders set to 0

• Faulty LED

• Faulty LED board

• Dirty lens assembly

• Misaligned lens assembly

• No power

• Loose or damaged power cord

• Faulty internal power supply

• Wrong DMX addressing

• Damaged DMX cables

• Bouncing signals

• Check the power supply voltage

• Increase the value of the dimmer channels

• Increase the value of the color channels

• Replace the LED board

• Replace the LED board

• Clean the xture regularly

• Install lens assembly properly

• Check for power on power outlet

• Check power cord

• Replace internal power supply

• Check control panel and unit addressing

• Check DMX cables

• Install terminator as suggested

Contact an authorized service center in case of technical problems or not reported in the table can not be
resolved by the procedure given in the table.

SUNBAR2000FC

29

Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso.

Al ne di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modicare, in

qualunque momento e senza preavviso, le speciche menzionate nel presente manuale di istruzioni.

Tutte le revisioni e gli aggiornamenti sono disponibili nella sezione 'Manuali' sul sito www.musiclights.it

La riproduzione - anche parziale - per propri scopi commerciali è vietata.

REV.001-02/18

SUNBAR2000FC

3

INDICE

Sicurezza

Avvertenze generali
Attenzioni e precauzioni per l’installazione

1 Introduzione

1. 1 Descrizione

1. 2 Speciche tecniche

1. 3 Elementi di comando e di collegamento

2 Installazione

2. 1 Montaggio

3 Funzioni e impostazioni

3. 1 Funzionamento

3. 2 Impostazione base

3. 3 Struttura menu

3. 4 Collegamento

3. 5 Congurazione indirizzo DMX

3. 6 Congurazione modalità DMX

3. 7 Indirizzamento DMX

3. 8 Ethernet

3. 9 ID and RDM

3. 10 Temperature unit

3. 11 Screen

3. 12 Fixture

3. 13 Informazioni sul dispositivo

3. 14 Master/Slave

3. 15 Sequence

3. 16 Static mode

3. 17 Collegamenti della linea DMX

3. 18 Costruzione del terminatore DMX

3. 19 Canali DMX

3. 20 Pixel layouts

4
4

5
5
7

8

9
9
10
13
13
13
13
14
14
15
15
15
16
16
17
17
18
18
19
28

Contenuto dell'imballo:

4 Manutenzione

4. 1 Manutenzione e pulizia del sistema ottico

4. 2 Sostituzione fusibile

4. 3 Risoluzione dei problemi

• SUNBAR2000FC

• Staa di ssaggio

• Manuale utente

29
29
30

4

ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione
questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni
importanti riguardo l’installazione, l’uso e la manutenzione dell’unità.

SUNBAR2000FC

SICUREZZA

Avvertenze generali

• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per­tanto recano la sigla .

• Il dispositivo funziona con pericolosa tensione di rete 230V~. Non intervenire mai al suo interno al di
fuori delle operazioni descritte nel presente manuale; esiste il pericolo di una scarica elettrica.

• È obbligatorio eettuare il collegamento ad un impianto di alimentazione dotato di un’eciente messa
a terra (apparecchio di Classe I secondo norma EN 60598-1). Si raccomanda, inoltre, di proteggere le
linee di alimentazione delle unità dai contatti indiretti e/o cortocircuiti verso massa tramite l’uso di
interruttori dierenziali opportunamente dimensionati.

• Le operazioni di collegamento alla rete di distribuzione dell’energia elettrica devono essere eettuate
da un installatore elettrico qualicato. Vericare che frequenza e tensione della rete corrispondono alla
frequenza ed alla tensione per cui l’unità è predisposta, indicate sulla targhetta dei dati elettrici.

• L’unità non per uso domestico, solo per uso professionale.

• Evitare di utilizzare l’unità:

- in luoghi soggetti a vibrazioni, o a possibili urti;

- in luoghi a temperatura superiore ai 45°C.

• Evitare che nell’unità penetrino liquidi inammabili, acqua o oggetti metallici.

• Non smontare e non apportare modiche all’unità.

• Tutti gli interventi devono essere sempre e solo eettuati da personale tecnico qualicato. Rivolgersi al
più vicino centro di assistenza tecnica autorizzato.

• Se si desidera eliminare il dispositivo denitivamente, consegnarlo
per lo smaltimento ad un’istituzione locale per il riciclaggio.

Attenzioni e precauzioni per l’installazione

• Se il dispositivo dovesse trovarsi ad operare in condizioni dierenti da quelle descritte nel presente
manuale, potrebbero vericarsi dei danni; in tal caso la garanzia verrebbe a decadere. Inoltre, ogni altra
operazione potrebbe provocare cortocircuiti, incendi, scosse elettriche, rotture etc.

• Prima di iniziare qualsiasi operazione di manutenzione o pulizia sull’unità togliere la tensione dalla rete
di alimentazione.

• È assolutamente necessario proteggere l’unità per mezzo di una fune di sicurezza. Nell’eseguire qual­siasi intervento attenersi scrupolosamente a tutte le normative (in materia di sicurezza) vigenti nel
paese di utilizzo.

• Questo prodotto è solo per uso interno.

• La distanza minima tra il proiettore e le pareti circostanti deve essere superiore a 50 cm e non devono
essere ostruite, in nessun caso, le aperture di aerazione.

• Installare l’unità in un luogo ben ventilato.

• Mantenere i materiali inammabili ad una distanza di sicurezza dall’unità.

• La temperatura massima raggiungibile sulla supercie esterna dell’unità, in condizioni di regime termi­co, è elevata. Dopo lo spegnimento, attendere 15 minuti per il rareddamento.

• I ltri, le lenti o gli schermi ultravioletti se danneggiati possono limitare la loro ecienza.

• I LED devono essere sostituiti se danneggiati o termicamente deformati.

• Non guardare direttamente il fascio luminoso. Tenete presente che i veloci cambi di luce possono pro­vocare attacchi d’epilessia presso persone fotosensibili o epilettiche.

SUNBAR2000FC

5

- 1 - INTRODUZIONE

1.1 DESCRIZIONE

SUNBAR2000FC è una barra stroboscopica graca LED eccezionalmente potente, utilizzabile anche come
blinder statico e ood. SUNBAR2000FC ore un controllo essibile del fascio attraverso un sistema di
lenti intercambiabili, passando da 100° a 30° di raggio aumentando l’intensità della luce no a 4 volte.
Disponibile nelle versioni White o Full Colour e progettata per orire livelli di luce semplicemente sbalor­ditivi, questo dispositivo versatile può fornire un getto incredibile su un’area enorme.

1.2 SPECIFICHE TECNICHE

SORGENTE LUMINOSA

• Source:1024x1 W RGBW LEDs

• CT:W: 6250 K

• Luminous Flux:Strobe without lens (peak) 126’000 lm; Static ON without lens 28’834; Strobe with lens
(peak) 46’200; Static ON with lens 27’188 lm

• Lux:(100°) 1139 lux, (30°) 4152 lux @3m Full

• Lux:(100°) 410.1 lux, (30°) 1495 lux @5m Full

• Source Life Expectancy: >30.000 h

OTTICA

• Beam Angle:without lens 100°, with lens 30 °

• Field Angle:without lens 150°, with lens 80 °

• Other:Mountable 30° lens reector plate (included)

SISTEMA COLORE

• Color Mixing: RGBW/FC

• Color Wheel: Virtual color wheel with presets

EFFETTI DINAMICI

• Rotating Gobos: Dynamic Patterns with speed and rotation control

• Pixel Patterns: Preprogrammed dynamic and static patterns

• FX Generator: Adjustable foreground/background color, index, speed, direction

• Static Color Mode: Selection of static color

• Manual Color Mode: Manual adjustment of color

• Auto Mode: Built-in programs with execution speed adjustment

• Special Features:Multi-layer pixel FX control

CORPO

• Hardware On-board: Omega sockets for quick rigging (clamp not included)

• Body: Sturdy die-cast aluminium body conceived for long-time durability

• Body Color: Black

CONTROLLO

• Protocols: DMX512, RDM, Art-Net, Kling-Net

• DMX Channels:from 4 ch to 87 ch

• Pixel Control:1/2/4/8/16 selectionable and controllable sections

• RDM: RDM ready for xture remote monitor and settings

6

75

• Display: Black TFT touch display

• Firmware Upgrade: Yes, via USB-DMX interface (UPBOX1) not included

ELETTRONICA

• Dimmer: Linear 0~100% electronic dimmer

• Dimmer Curves:4 Dierent dimming curves available

• Strobe/Shutter:1-30 Hz, electronic

• Operating Temperature: -10° ~ +45°

• Selectable PWM: 400~16K Hz

ALIMENTAZIONE

• Power Supply: 100-240V – 50/60Hz

• Power Consumption (at 230V):Strobe: 987 W Static: 600 W

• Power Consumption (at 120V):Strobe: 1065 W Static: 630 W

• Output (at 230V):3 units on a single power line

• Output (at 120V):1 units on a single power line

CARATTERISTICHE FISICHE

• Cooling: Forced air with low noise fan

• Suspension And Fixing: Hanging bracket for oor positioning with “Quick-Lock” system

• Signal Connection: 5p in/out, RJ45 in/out

• Power Connection: Seetronic Powerkon True IP65 in/out

• IP:20

• Dimensions (WxHxD):1000x75x231 mm

• Weight:9,6 kg

SUNBAR2000FC

1000 231

Disegno tecnico

Fig.1

SUNBAR2000FC

1

2

3

B

A

4

11

6

10

8

8

7

9

5 5

1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO

Pannello A Pannello B

7

1. BARRA LED

2. MANOPOLA DI FISSAGGIO per
la staa di montaggio.

3. STAFFA DI MONTAGGIO

4. PANNELLO DI CONTROLLO
con display TFT e 4 pulsanti
per l'accesso e gestione delle
diverse funzioni.

5. PRESA DI VENTILAZIONE
apertura per uscita .usso
d'aria da non ostruire

6. DMX OUT (XLR a 5 poli): 1 =
massa, 2 = DMX -, 3 = DMX +, 4
N/C, 5 N/C.

7. POWER OUT (PowerCON
OUT): collegamento per
l'alimentazione all'unità
successiva.

8. CONNETTORI EtherCON
segnale IN/OUT.

9. POWER IN (PowerCON IN):
per il collegamento ad una
presa di rete (100-240V~/50­60Hz) tramite il cavo rete in
dotazione.

10. DMX IN (XLR a 5 poli):
1= massa, 2 = DMX -, 3 = DMX
+, 4 N/C, 5 N/C.

11. FUSIBILE

Fig.2

8

SUNBAR2000FC

- 2 - INSTALLAZIONE

2.1 MONTAGGIO

Il SUNBAR2000FC può essere collocato su un piano solido. Inoltre, grazie ai fori di ssaggio, l’unità può es­sere montata anche a testa in giù, su una traversa (g.3). Per il ssaggio occorrono dei supporti robusti per
il montaggio. Come si vede nell’illustrazione, i perni del sistema di aggancio rapido, dei supporti omega,
sono da inserire nelle apposite sedi della piastra dove vengono bloccati con una rotazione in senso orario
(no all’arresto). Assicurarsi che l’unità sia saldamente ssata al ne di evitare vibrazioni e scivolamenti
durante il funzionamento. L’area di collocazione deve avere una stabilità suciente e supportare almeno
10 volte il peso dell’unità. Inoltre assicurarsi di rispettare tutte le avvertenze in materia di sicurezza. È asso­lutamente necessario assicurare il proiettore contro la caduta utilizzando un cavo di sicurezza: in partico­lare collegare il cavo in un punto adatto in modo che la caduta del proiettore non possa superare i 20 cm.

SUPPORTI
OMEGA

CAVO DI
SICUREZZA

Fig.3

SUNBAR2000FC

9

- 3 - FUNZIONI E IMPOSTAZIONI

3.1 FUNZIONAMENTO

Per accendere il SUNBAR2000FC inserire la spina del cavo di alimentazione in una presa di rete
(100-240V~/50-60Hz). La testa mobile e tutti i motori di comando si mettono in una precisa posizione di
partenza. Poco dopo l’unità è pronta. Per spegnere il SUNBAR2000FC, staccare la spina dalla presa di rete.
Per maggiore comodità è consigliabile collegare l’unità con una presa comandata da un interruttore.

3.2 IMPOSTAZIONE BASE

Sul pannello di controllo del SUNBAR2000FC sono presenti il display ed i pulsanti che permettono la ge­stione del menu e la completa programmazione del proiettore (g.4).

UP DOWN MENU ENTER

Per incrementare il
valore visualizzato
oppure passare alla voce
precedente di menu

Per decrementare il
valore visualizzato
oppure passare alla voce
seguente di menu

Per entrare nel menu
principale oppure
ritornare al menu
precedente

Per entrare nel menu
successivo o confermare
il valore visualizzato
oppure per attivare la
funzione visualizzata

CONNECT SETUP ADVANCED INFORMATION STAND ALONE

Fig.4 - Funzione dei tasti

10

3.3 STRUTTURA MENU

MENU

SUNBAR2000FC

1 CONNECT

2 SETUP

ð

ð

DMX Address

DMX Mode

theRnet

e

RdM id

Temperature Unit

Screen

ð
ð

ð

ð
ð

ð

Value (1-512)

Basic

Pixels

AdvAnced

pRotocol

uBnet

S

univeRSe

StARt chAnnel

ip AddReSS

etheRnet to dMx

15d0020d****

° C
° F

Back Light

Flip Display

Key Lock

ð

ð

ð

ð

ð
ð
ð
ð
ð

ð

ð

ð

Static

Strobe

Pixels

RGBW StRoBe

1 px
2 px
4 px
8 px
16 px

AdvAnced 1
A

dvAnced 2

A

dvAnced 3

A

dvAnced 4

KlinG-net
only ARt-net
ARt-net+dMx

0-15

0-15

1-512

2/10

no
yeS

ON

10 S
20 S
30 S

no
yeS

no
yeS

ð

R=0~255
G=0~255
B=0~255
W=0~255

MENU

SUNBAR2000FC

11

3 ADVANCED

4 INFORMATION

5 STAND ALONE

ð

ð

ð

ð

ð

Fixture

LED Frequency

fActoRy ReloAd

MAppinG RotAtion

fixtuRe tiMe

teMpeRAtuRe

fAnS Speed

SoftWARe veRSion

MASteR/SlAve

Sequence

ð

ð

ð

ð

ð
ð
ð
ð

ð

ð

White BAlAnce

diMMeR Mode

An Mode

f

400Hz
600Hz
800Hz
1200Hz
2000Hz
4000Hz
8000Hz
16KHZ

no
yeS

no
yeS

0-9999

58 °c

**%

diSp-v1.0
ctR1-net-v1.0
ctR2-led-v1.0

MASteR
SlAve

ShoW 1
S

hoW 2

S

hoW 3

……
ShoW 16
S

hoW 17

S

hoW 18

S

hoW 19

S

hoW 20

S

hoW 21

ð

ð

ð

ð
ð

O

MAnuAl Red

GReen
Blue
White

off
diMMeR 1
d

iMMeR 2

d

iMMeR 3

Auto
hiGh

Speed

foReGRound

ð
ð

ð

1-100

BlAcK
R
G
B
W
GB
RB
RG

<125-255>

12

MENU

ð

StAtic

SUNBAR2000FC

ð

ð

ShoW 22
S

hoW 23

fixed coloR

MAnuAl coloR

ð

ð

ð

BAcK-

GRound

R
G
B
W
GB
RB
RG
RGB
RW
GW
BW
RGW
RBW
GBW
RGBW

Red
Green
Blue
White

ð

ð

RGB
RW
GW
BW
RGW
RBW
GBW
RGBW

BlAcK
R
G
B
W
GB
RB
RG
RGB
RW
GW
BW
RGW
RBW
GBW
RGBW

<000-255>

SUNBAR2000FC

3.4 COLLEGAMENTO

Si possono collegare più unità anché tutte le unità secondarie abbiano lo stesso eetto luce dell’unità
principale (Master).

1. Collegare l’uscita DMX OUT dell’unità principale con l’ingresso DMX IN della prima unità secondaria
servendosi di un cavo XLR a 5 poli.

2. Collegare l’uscita DMX OUT della prima unità secondaria con l’ingresso DMX IN della seconda unità
secondaria ecc.

3.5 CONFIGURAZIONE INDIRIZZO DMX

Per entrare nella modalità DMX procedere nel seguente modo:

• Premere il tasto ENTER per accedere al menu principale.

• Premere il tasto UP/DOWN per scorrere nel menu, selezionare Connect, quindi premere il tasto ENTER per
accedere al menu successivo Address.

• Premere il tasto ENTER e selezionare DMX con il tasto UP/DOWN, quindi confermare la scelta con il tasto
ENTER.

• Impostare con i tasti direzionali il valore desiderato (001-512). Premere il tasto ENTER per confermare.

• Premere il tasto MENU più volte per uscire dal menu e per salvare le modiche apportate.

3.6 CONFIGURAZIONI MODALITA’ DMX

SUNBAR2000FC dispone di più congurazioni dei canali DMX a cui si può accedere dal pannello di con­trollo.

• Premere il tasto MENU per accedere al menu principale.

• Premere il tasto UP/DOWN per scorrere nel menu, selezionare Connect, quindi premere il tasto ENTER per
accedere al menu successivo DMX Mode.

• Attraverso il tasto UP/DOWN selezionare la congurazione dei canali DMX desiderata, quindi premere
il tasto ENTER per confermare la scelta.

• Premere il tasto MENU più volte per uscire dal menu e per salvare le modiche apportate.

13

3.7 INDIRIZZAMENTO DMX

Per il funzionamento tramite un’unità di comando luce con protocollo DMX512, è suciente collegare
SUNBAR2000FC al controller. Il proiettore dispone di congurazione dei canali DMX a cui si può accedere
dal pannello di controllo. Per poter comandare SUNBAR2000FC con un’unità di comando luce, occorre
impostare l’indirizzo di start DMX per il primo canale DMX.
Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per comandare la funzione del primo canale
DMX, si deve impostare sul SUNBAR2000FC l’indirizzo di start 33. Le altre funzioni del pannello saranno

14

DMX512 Controller

SUNBAR2000FC

DMX Address: 45DMX Address: 37DMX Address: 33 DMX Address: 41

. . . . . . . . . . . .

Fig.5 - Esempio di congurazione a 4 canali DMX

assegnate automaticamente agli indirizzi successivi.

3.8 ETHERNET

Per le impostazioni ArtNet da attribuire all’unità far riferimento alla seguente sezione del menu.

• Premere il tasto UP/DOWN per scorrere nel menu, selezionare Connect, quindi premere il tasto ENTER per
accedere al menu successivo Ethernet con il tasto UP/DOWN, quindi premere il tasto ENTER.

• Selezionare con i tasti UP/DOWN una delle seguenti impostazioni: Protocol, Universe, IP Address, Start
Channel, Ethernet to dmx.

• Premere il tasto ENTER per confermare la scelta ed entrare nel sub menu.

• Impostrare mediante i tasti UP/DOWN il valore desiderato relativo alla funzione scelta. Quindi premere
il tasto ENTER.

• Premere il tasto MENU per tornare indietro o attendere alcuni secondi per uscire dal menu di impostazione.

3.9 ID and RDM

Questa xture possiede la funzione di RDM (Remote Device Management) che rende possibile il control­lo remoto di dispositivi connessi via DMX. Con questa funzione è possibile richiamare i vari sottomenu
dell’unità. Le impostazioni manuali, come ad esempio l’indirizzamento DMX, non sono più necessarie. I
dati RDM vengono trasmessi tramite lo standard XLR a poli 1 e 2, per questo non sono necessari dei cavi
DMX appositi. Tecnologia RDM e dispositivi DMX convenzionali possono operare su un’unica linea DMX.
Nel caso in cui vengano utilizzati splitter DMX ed un controller RDM, lo splitter dovrà supportare il proto­collo RDM.

• Premere il tasto ENTER per scorrere nel menu.

• Premere il tasto UP/DOWN per scorrere nel menu, selezionare Connect, quindi premere il tasto ENTER per
accedere al menu successivo.

• Premere il tasto UP/DOWN per scorrere nel menu, quindi selezionare RDM ID e premere il tasto ENTER
per confermare.

• Premere il tasto UP/DOWN per scorrere nel menu, quindi selezionare Password e premere il tasto ENTER
per confermare.

• Una volta inserita la password, è possibile impostare il codice PID, necessario per controllare l’unità con
il protocollo RDM. Premere il pulsante UP/DOWN per scorrere il menu, selezionare PID Code e premere
ENTER per confermare.

• Utilizzare i tasti UP/DOWN per inserire il codice PID, quindi premere il pulsante ENTER per confermare

SUNBAR2000FC

la scelta.

• Premere il tasto MENU per tornare indietro o attendere alcuni secondi per uscire dal menu di impostazione.

3.10 TEMPERATURE UNIT

Selezionare questa funzione per impostare l’unità di misura della temperatura visualizzata sul display:

• Premere il tasto ENTER per accedere al menu principale.

• Premere il tasto UP/DOWN per scorrere nel menu, selezionare l’icona Set Up, quindi premere il tasto
ENTER per accedere al menu successivo.

• Premere il tasto UP/DOWN per selezionare Temperature Unit e premere il tasto ENTER per procedere.

• Premere il tasto UP/DOWN per selezionare l’unità di misura Celsius/Fahrenheit, quindi premere il tasto
ENTER per confermare la scelta.

• Premere il tasto MENU più volte per uscire dal menu e per salvare le modiche apportate.

3.11 SCREEN

È possibile modicare i seguenti parametri, relativi al display, seguendo la medesima procedura:

• Premere il tasto ENTER per accedere al menu principale.

• Premere il tasto UP/DOWN per scorrere nel menu, selezionare l’icona Setup, quindi premere il tasto
ENTER per accedere al menu successivo.

• Premere il tasto UP/DOWN per selezionare Screen e premere il tasto ENTER per procedere.

• Premere il tasto UP/DOWN per selezionare una delle seguenti impostazioni relative al display e preme­re il tasto ENTER per visualizzarla.

- Backlight - Retroilluminazione display Auto O. Questa funzione permette di spegnere automati­camente la retroilluminazione del display dopo un determinato tempo che può essere impostato
tramite i tasti direzionali. Per avere il display sempre acceso seleziona On.

- Flip Display - Orientamento del display. Questa funzione permette di ruotare il display di 180° per
ottenere una migliore visualizzazione del display quando l’unità è appesa a testa in giù. Selezionare
YES per attivare la funzione oppure NO per disattivarla.

- Key lock - Blocco tasti. Con questa funzione è possibile bloccare i tasti del pannello di controllo,
per evitare, ad esempio, manomissioni delle impostazioni. Se questa funzione viene attivata, i tasti
vengono bloccati automaticamente. Per disattivare o temporaneamente o disattivare la funzione
di blocco tasti, premere i tasti nel seguente ordine per riottenere l’accesso ai comandi di menu: SU,
GIÙ, SINISTRA, DESTRA, ENTER. Selezionare YES per attivare la funzione oppure NO per disattivarla.

• Premere il tasto ENTER per confermare la scelta.
Premere il tasto MENU più volte per uscire dal menu e per salvare le modiche apportate.

15

3.12 FIXTURE

Per il SUNBAR2000FC è possibile accedere alle seguenti funzioni speciali:

• Premere il tasto ENTER per accedere al menu principale.

• Premere il tasto UP/DOWN per scorrere nel menu, selezionare Setup, quindi premere il tasto ENTER per
accedere al menu successivo.

• Premere il tasto UP/DOWN per scorrere nel menu Fixture , quindi selezionare una delle seguenti funzioni
e premere il tasto ENTER pervisualizzarla.

- White Balance - Per impostare il bilanciamento del bianco. Selezionare la medesima funzione per
impostare il bilanciamento del bianco modicando i valori (125 - 255) dei colori Rosso, Verde, Blu e
Bianco.

- Dimmer Mode - Per entrare nella modalità dimmer e scegliere di simulare diverse curve dimming.
nello specico:

16

Off - Ll’aumento della luminosità è lineare.
Dimmer 1 - Il controllo dell’intensità della luce è più ne a basso livello e grossolano a livelli alti.
Dimmer 2 - Il controllo dell’intensità della luce è più ne ad alto livello e grossolano a livelli bassi.
Dimmer 3 - Il controllo dell’intensità della luce è più ne a livelli bassi e alti e livelli da grossolani

a medi.

- Fans Mode - Per impostare la modalità di funzionamento delle ventole. Premere il tasto UP/DOWN
per selezionare la modalità Auto Speed/High Speed, quindi premere il tasto ENTER per confermare la
scelta.

• Press the ENTER button to conrm your choice.

• Premere il tasto MENU più volte per uscire dal menu e per salvare le modiche apportate..

3.13 INFORMAZIONI SUL DISPOSITIVO

Per visualizzare tutte le informazioni sul dispositivo procedere nel seguente modo:

• Premere il tasto ENTER per accedere al menu principale.

• Premere il tasto UP/DOWN per selezionare Information, quindi premere il tasto ENTER per accedere al
menu successivo.

• Premere il tasto UP/DOWN per scorrere nel menu, quindi selezionare una delle seguenti informazioni e
premere il tasto ENTER per visualizzarla.

- Fixture Time - Attraverso la funzione Fixture Time è possibile visualizzare sul display il tempo di funzio­namento del proiettore.

- Temperature - Attraverso la funzione Temperature è possibile visualizzare sul display la temperatura
presente all’interno della testa mobile, dove è situata la lampada. La temperatura può essere visua­lizzata in gradi Celsius o Fahrenheit.

- Fans Speed - Attraverso la funzione Fans Speed è possibile visualizzare sul display la velocità della ven­tola presente vicino la lampada. La misura della velocità è espressa in RPM (giri per minuto).

- Software Version - Attraverso la funzione Software Version è possibile visualizzare sul display la versione
del software installata.

• Premere il tasto MENU più volte per uscire dal menu.

SUNBAR2000FC

3.14 MASTER/SLAVE

Questa modalità ti permetterà di collegare le unità insieme senza un controller. Scegli un’unità che fun­zioni come Master. L’unità deve essere la prima unità in linea; altre unità funzioneranno come slave con lo
stesso eetto.
L’unità Slave riceve i dati dall’unità Master in base al gruppo a cui è stata assegnata l’unità Slave.
Ad esempio, se un dispositivo slave è impostato su Ricevi parte 1, l’unità Slave dell’unità master invierà la
parte 1 di Chase automatizzata; se impostato su Receive Part 2, le unità slave Chase Part 2 riceveranno dal
master.
Per impostare l’unità come slave, procedere come segue:

• Premere il tasto ENTER per accedere al menu principale.

• Premere il tasto UP/DOWN per scorrere nel menu, selezionare l’icona Stand Alone, quindi premere il tasto
ENTER per accedere al menu successivo.

Premere il tasto ENTER e selezionare Master/Slave con il tasto UP/DOWN, quindi confermare la scelta con il
tasto ENTER.

• Premere il tasto UP/DOWN per selezionare la modalità di funzionamento:

- Master, se l’unità è collegata in serie ad altre unità ed essa svolge la funzione di Master;

- Slave, se l’unità è collegata ad altre unità come slave.

• Premere il tasto ENTER per confermare la scelta.

• Premere il tasto MENU più volte per uscire dal menu e per salvare le modiche apportate.

SUNBAR2000FC

Selezionare il programma desiderato sull’unità principale (descritto nella sezione 3.19).
Utilizzare i connettori DMX di SUNBLAST2000FC e un cavo XLR per formare una catena di unità.

3.15 SEQUENCE

L’unità può svolgere il suo programma Show autonomamente. Prima di inviare un programma automatico
in esecuzione è necessario impostare l’unità come Master/Alone:

• Premere il tasto ENTER per accedere al menu principale.

• Premere i tasti UP/DOWN per scorrere nel menu, selezionare Stand Alone, quindi premere il tasto ENTER
per accedere al menu successivo.

• Premere i tasti UP/DOWN per scorrere nel menu, selezionare Sequence, quindi confermare la scelta con
il tasto ENTER.

• Premere il tasto UP/DOWN per selezionare la modalità di funzionamento: Show 1, Show 2, ....., Show 23.

• Premere il tasto ENTER per confermare la scelta e successivamente selezionare la velocità.

• Premere il tasto MENU più volte per uscire dal menu e per salvare le modiche apportate.

L’unità entrerà in modalità automatica mandando in esecuzione il programma automatico.

3.16 MODALITA’ STATICA

L’unità consente di creare congurazioni che possono essere impostate con la seguente procedura:

• Premere il tasto ENTER per accedere al menu principale.

• Premere i tasti UP/DOWN per scorrere nel menu, selezionare Stand Alone, quindi premere il tasto ENTER
per accedere al menu successivo.

• Premere i tasti UP/DOWN per scorrere nel menu, selezionare Static, quindi confermare la scelta con il
tasto ENTER.

• Attraverso i tasti UP/DOWN selezionare FIXED COLOR or MANUAL COLOR, quindi confermare la scelta con il
tasto ENTER.

• Impostare il colore e i valori (000 - 255), utilizzando i tasti UP/DOWN, quindi premere il pulsante ENTER
per confermare.

• Premere il tasto MENU più volte per uscire dal menu e per salvare le modiche apportate.

17

18

SUNBAR2000FC

3.17 COLLEGAMENTI DELLA LINEA DMX

La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con
impedenza 120Ω e bassa capacità.
Per il collegamento fare riferimento allo schema di connessione riportato di seguito:

DMX - INPUT

Spina XLR

Pin1 : Massa - Schermo
Pin2 : - Negativo
Pin3 : + Positivo
Pin4 : N/C
Pin5 : N/C

DMX - OUTPUT

Presa XLR

Fig.6

ATTENZIONE
La parte schermata del cavo (calza) non deve mai essere collegata alla terra dell’impianto; ciò comporte­rebbe malfunzionamenti delle unità e dei controller.
Per passaggi lunghi può essere necessario l’inserimento di un amplicatore DMX.
In tal caso, è sconsigliato utilizzare nei collegamenti cavo bilanciato microfonico poiché non è in grado di
trasmettere in modo adabile i dati di controllo DMX.

• Collegare l’uscita DMX del controller con l’ingresso DMX della prima unità;

• Collegare, quindi, l’uscita DMX con l’ingresso DMX della successiva unità; l’uscita di quest’ultima con
l’ingresso di quella successiva e via dicendo nchè tutte le unità sono collegate formando una catena.

• Per installazioni in cui il cavo di segnale deve percorrere lunghe distanze è consigliato inserire sull’ulti­ma unità una terminazione DMX.

3.18 COSTRUZIONE DEL TERMINATORE DMX

La terminazione evita la probabilità che il segnale DMX 512, una volta raggiunta la ne della linea stessa
venga riesso indietro lungo il cavo, provocando, in certe condizioni e lunghezze, la sua sovrapposizione
al segnale originale e la sua cancellazione.
La terminazione deve essere eettuata, sull’ultima unità della catena, con connettori XLR a 5 pin, saldando
una resistenza di 120Ω (minimo 1/4W) tra i terminali 2 e 3, così come indicato in gura.

Esempio:
connettore XLR a 5 pin

Fig.7

3.19 CANALI DMX

SUNBAR2000FC

19

BASIC STATIC

CHANNEL FUNCTION DMX

Value

RED

1

0~100% 000 - 255

GREEN

2

0~100% 000 - 255

BLUE

3

0~100% 000 - 255

WHITE

4

0~100% 000 - 255

BASIC STROBE

CHANNEL FUNCTION DMX

Value

DIMMER

1

Blackout
Min to Max

FLASH DURATION

2

15-990ms 000 - 255

FLASH RATE

3

No Flash
Strobe slow to fast

FLASH FX

No eect
Static
Ramp up

4

Ramp down
Ramp up-down
Random
Lighting
Spikes

000 - 005
006 - 255

000 - 010
011 - 255

000 - 002
003 - 005
006 - 042
043 - 085
086 - 128
129 - 171
172 - 214
215 - 255

BASIC PIXEL

CHANNEL FUNCTION DMX

Value

PIXEL 1 RED

1

0~100% 000 - 255

PIXEL 1 GREEN

2

0~100% 000 - 255

PIXEL 1 BLUE

3

0~100% 000 - 255

PIXEL 1 WHITE

4

0~100% 000 - 255

......

PIXEL 16 RED

61

0~100% 000 - 255

PIXEL 16 GREEN

62

0~100% 000 - 255

PIXEL 16 BLUE

63

0~100% 000 - 255

PIXEL 16 WHITE

64

0~100% 000 - 255

20

SUNBAR2000FC

BASIC RGBW STROBE

CHANNEL FUNCTION DMX

Value

RED

1

0~100% 000 - 255

GREEN

2

0~100% 000 - 255

BLUE

3

0~100% 000 - 255

WHITE

4

0~100% 000 - 255

DIMMER

5

Blackout
Min to Max

FLASH DURATION

6

15-990ms 000 - 255

FLASH RATE

7

No Flash
Strobe slow to fast

FLASH FX

No eect
Static
Ramp up

8

Ramp down
Ramp up-down
Random
Lighting
Spikes

000 - 005
006 - 255

000 - 010
011 - 255

000 - 002
003 - 005
006 - 042
043 - 085
086 - 128
129 - 171
172 - 214
215 - 255

PIXELS PIXELS

CHANNEL

MODE

Ch

DIMMER

1

Blackout
Min to Max

FLASH DURATION

2

15-990ms 000 - 255

FLASH RATE

3

No Flash
Strobe slow to fast

FLASH FX

No eect

1

2

4

Static
Ramp up

4

Ramp down
Ramp up-down
Random
Lighting
Spikes

PIXEL 1 RED

5

0~100% 000 - 255

PIXEL 1 GREEN

6

0~100% 000 - 255

PIXEL 1 BLUE

7

0~100% 000 - 255

PIXEL 1WHITE

8

0~100% 000 - 255

PIXEL 2 RED

9

0~100% 000 - 255

PIXEL 2 GREEN

10

0~100% 000 - 255

PIXEL 2 BLUE

11

0~100% 000 - 255

PIXEL 2 WHITE

12

0~100% 000 - 255

PIXEL 3 RED

13

0~100% 000 - 255

PIXEL 3 GREEN

14

0~100% 000 - 255

PIXEL 3 BLUE

15

0~100% 000 - 255

PIXEL 3 WHITE

16

0~100% 000 - 255

FUNCTION DMX

Value

000 - 005
006 - 255

000 - 010
011 - 255

000 - 002
003 - 005
006 - 042
043 - 085
086 - 128
129 - 171
172 - 214
215 - 255

SUNBAR2000FC

21

PIXELS PIXELS

MODE

CHANNEL

Ch

PIXEL 4 RED

17

0~100% 000 - 255

PIXEL 4 GREEN

18

0~100% 000 - 255

PIXEL 4 BLUE

19

0~100% 000 - 255

PIXEL 4 WHITE

20

0~100% 000 - 255

PIXEL 5 RED

21

0~100% 000 - 255

PIXEL 5 GREEN

22

0~100% 000 - 255

PIXEL 5 BLUE

23

0~100% 000 - 255

PIXEL 5 WHITE

24

0~100% 000 - 255

8

... ...... ...

PIXEL 8 RED

34

0~100% 000 - 255

PIXEL 8 GREEN

35

0~100% 000 - 255

PIXEL 8 BLUE

36

0~100% 000 - 255

PIXEL 8 WHITE

37

0~100% 000 - 255

FUNCTION DMX

Value

PIXELS PIXELS

CHANNEL

MODE

Ch

PIXEL 9 RED

38

0~100% 000 - 255

PIXEL 9 GREEN

39

0~100% 000 - 255

PIXEL 9 BLUE

40

0~100% 000 - 255

PIXEL 9 WHITE

41

0~100% 000 - 255

16

... ...... ...

PIXEL 16 RED

65

0~100% 000 - 255

PIXEL 16 GREEN

66

0~100% 000 - 255

PIXEL 16 BLUE

67

0~100% 000 - 255

PIXEL 16 WHITE

68

0~100% 000 - 255

FUNCTION DMX

Value

22

SUNBAR2000FC

ADVANCED ADVANCED 1

CHANNEL

1

2

3

4

5

6

7

8

9

10

11

12

FLASH DIMMER

Strobe dimmer 000 - 255

FLASH STROBE

No ash/Closed
Strobe slow to fast
Open
Random strobe slow to fast
Open

FLASH RED

0~100% 000 - 255

FLASH GREEN

0~100% 000 - 255

FLASH BLUE

0~100% 000 - 255

FLASH WHITE

0~100% 000 - 255

BG DIMMER

Strobe dimmer 000 - 255

BG STROBE

No ash/Closed
Strobe slow to fast
Open
Random strobe slow to fast
Open

BG RED

0~100% 000 - 255

BG GREEN

0~100% 000 - 255

BG BLUE

0~100% 000 - 255

BG WHITE

0~100% 000 - 255

FUNCTION DMX

Value

000 - 030
031 - 100
101 - 130
131 - 200

201- 255

000 - 030
031 - 100
101 - 130
131 - 200

201- 255

ADVANCED ADVANCED 1

CHANNEL

13

14

15

AUTO FX

No Function
FX 1
FX 2
FX 3
FX 4
FX 5
FX 6
FX 7
FX 8
FX 9
FX 10
FX 11
FX 12
FX 13
FX 14
FX 15
FX 16
FX 17
FX 18
FX 19
FX 20
FX 21
FX 22
FX 23
RESERVED (TBD)
Random pixel (with density)

FX SPEED

Static indexing
From slow to fast

DIMMER

From MENU
Mode OFF
Mode 1
Mode 2
Mode 3

FUNCTION DMX

Value

000 - 010
011 - 015
016 - 020
021 - 025
026 - 030
031 - 035
036 - 040
041 - 045
046 - 050
051 - 055
056 - 060
061 - 065
066 - 070
071 - 075
076 - 080
081 - 085
086 - 090
091 - 095
096 - 100
101 - 105

106 - 110

111 - 115
116 - 120
121 - 125
126 - 205
206 - 255

000 - 050
051 - 255

000 - 051
052 - 101
102 - 152
153 - 203
204 - 255

SUNBAR2000FC

23

ADVANCED ADVANCED 2

CHANNEL

1

2

3

4

5

6

7

8

9

FLASH DIMMER

Strobe dimmer 000 - 255

FLASH STROBE

No ash/Closed
Strobe slow to fast
Open
Random strobe slow to fast
Open

BG DIMMER

Strobe dimmer 000 - 255

BG STROBE

No ash/Closed
Strobe slow to fast
Open
Random strobe slow to fast
Open

BG RED

0~100% 000 - 255

BG GREEN

0~100% 000 - 255

BG BLUE

0~100% 000 - 255

BG WHITE

0~100% 000 - 255

AUTO FX

No Function
FX 1
FX 2
FX 3
FX 4
FX 5
FX 6
FX 7
FX 8
FX 9
FX 10
FX 11
FX 12
FX 13
FX 14
FX 15
FX 16
FX 17
FX 18
FX 19
FX 20
FX 21
FX 22
FX 23
RESERVED (TBD)
Random pixel (with density)

FUNCTION DMX

Value

000 - 030
031 - 100
101 - 130
131 - 200

201- 255

000 - 030
031 - 100
101 - 130
131 - 200

201- 255

000 - 010
011 - 015
016 - 020
021 - 025
026 - 030
031 - 035
036 - 040
041 - 045
046 - 050
051 - 055
056 - 060
061 - 065
066 - 070
071 - 075
076 - 080
081 - 085
086 - 090
091 - 095
096 - 100
101 - 105

106 - 110

111 - 115
116 - 120
121 - 125
126 - 205
206 - 255

ADVANCED ADVANCED 2

CHANNEL

FX SPEED

10

Static indexing
From slow to fast

DIMMER

From MENU
Mode OFF

11

Mode 1
Mode 2
Mode 3

PIXEL 1 RED

12

0~100% 000 - 255

PIXEL 1 GREEN

13

0~100% 000 - 255

PIXEL 1 BLUE

14

0~100% 000 - 255

PIXEL 1WHITE

15

0~100% 000 - 255

... ...... ...

PIXEL 16 RED

72

0~100% 000 - 255

PIXEL 16 GREEN

73

0~100% 000 - 255

PIXEL 16 BLUE

74

0~100% 000 - 255

PIXEL 16 WHITE

75

0~100% 000 - 255

FUNCTION DMX

Value

000 - 050
051 - 255

000 - 051
052 - 101
102 - 152
153 - 203
204 - 255

24

SUNBAR2000FC

ADVANCED ADVANCED 3

CHANNEL

BAS FUNCTION FUNCTION

FLASH DIMMER

1

Strobe dimmer

FLASH STROBE

No ash/Closed
Strobe slow to fast

2

Open
Random strobe slow
to fast
Open

FLASH RED

3

0~100%

FLASH GREEN

4

0~100%

FLASH BLUE

5

0~100%

FLASH WHITE

6

0~100%

BG DIMMER

7

Strobe dimmer 000 - 255

BG STROBE

No ash/Closed
Strobe slow to fast

8

Open
Random strobe slow to fast
Open

BG RED

9

0~100% 000 - 255

BG GREEN

10

0~100% 000 - 255

BG BLUE

11

0~100% 000 - 255

BG WHITE

12

0~100% 000 - 255

LAYER2 DIMMER

Strobe dimmer 000 - 255

LAYER2 STROBE

No ash/Closed
Strobe slow to fast
Open
Random strobe slow
to fast
Open

LAYER2 RED

0~100% 000 - 255

LAYER2 GREEN

0~100% 000 - 255

LAYER2 BLUE

0~100% 000 - 255

LAYER2 WHITE

0~100% 000 - 255

DMX

Value

000 - 030
031 - 100
101 - 130
131 - 200

201 - 255

000 - 030
031 - 100
101 - 130
131 - 200
201- 255

ADVANCED ADVANCED 3

CHANNEL

13

14

15

16

17

18

19

LAYER1 DIMMER

Strobe dimmer 000 - 255

LAYER1 STROBE

No ash/Closed
Strobe slow to fast
Open
Random strobe slow to fast
Open

LAYER1 RED

0~100% 000 - 255

LAYER1 GREEN

0~100% 000 - 255

LAYER1 BLUE

0~100% 000 - 255

LAYER1 WHITE

0~100% 000 - 255

LAYER1 FX

No Function
FX 1
FX 2
FX 3
FX 4
FX 5
FX 6
FX 7
FX 8
FX 9
FX 10
FX 11
FX 12
FX 13
FX 14
FX 15
FX 16
FX 17
FX 18
FX 19
FX 20
FX 21
FX 22
FX 23
RESERVED (TBD)
Random pixel (with density)

FUNCTION DMX

Value

000 - 030
031 - 100
101 - 130
131 - 200
201 - 255

000 - 010
011 - 015
016 - 020
021 - 025
026 - 030
031 - 035
036 - 040
041 - 045
046 - 050
051 - 055
056 - 060
061 - 065
066 - 070
071 - 075
076 - 080
081 - 085
086 - 090
091 - 095
096 - 100
101 - 105

106 - 110

111 - 115
116 - 120
121 - 125
126 - 205
206 - 255

ADVANCED ADVANCED 3

CHANNEL

LAYER1 SPEED

20

Static indexing
From slow to fast

LAYER1 FX OFFSET

21

Continuous start selection
Random distribution

LAYER2 FX

No Function
FX 1
FX 2
FX 3
FX 4
FX 5
FX 6
FX 7
FX 8
FX 9
FX 10
FX 11
FX 12

22

FX 13
FX 14
FX 15
FX 16
FX 17
FX 18
FX 19
FX 20
FX 21
FX 22
FX 23
RESERVED (TBD)
Random pixel (with density)

LAYER2 SPEED

23

Static indexing
From slow to fast

LAYER2 FX OFFSET

24

Continuous start selection
Random distribution

25 EMPTY 000 - 255

26 EMPTY 000 - 255

DIMMER MODE

From MENU
Mode OFF

27

Mode 1
Mode 2
Mode 3

FUNCTION DMX

SUNBAR2000FC

Value

000 - 050
051 - 255

000 - 200
201 - 255

000 - 010
011 - 015
016 - 020
021 - 025
026 - 030
031 - 035
036 - 040
041 - 045
046 - 050
051 - 055
056 - 060
061 - 065
066 - 070
071 - 075
076 - 080
081 - 085
086 - 090
091 - 095
096 - 100
101 - 105

106 - 110

111 - 115
116 - 120
121 - 125
126 - 205

206- 255

000 - 050
051 - 255

000 - 200
201 - 255

000 - 051
052 - 101
102 - 152
153 - 203
204 - 255

25

26

SUNBAR2000FC

ADVANCED ADVANCED 4

CHANNEL

63

64

65

66

67

68

69

70

71

BAS FUNCTION FUNCTION

FLASH DIMMER

1

Strobe dimmer

FLASH STROBE

No ash/Closed
Strobe slow to fast

2

Open
Random strobe slow
to fast
Open

FLASH 1 RED

3

0~100%

FLASH 1 GREEN

4

0~100%

FLASH 1 BLUE

5

0~100%

FLASH 1 WHITE

6

0~100%

- ... ...

FLASH 16 RED

0~100%

FLASH 16 GREEN

0~100%

FLASH 16 BLUE

0~100%

FLASH 16 WHITE

0~100%

BG DIMMER

Strobe dimmer 000 - 255

BG STROBE

No ash/Closed
Strobe slow to fast
Open
Random strobe slow to fast
Open

BG RED

0~100% 000 - 255

BG GREEN

0~100% 000 - 255

BG BLUE

0~100% 000 - 255

LAYER2 DIMMER

Strobe dimmer 000 - 255

LAYER2 STROBE

No ash/Closed
Strobe slow to fast
Open
Random strobe slow
to fast
Open

LAYER2 1 RED

0~100% 000 - 255

LAYER2 1 GREEN

0~100% 000 - 255

LAYER2 1BLUE

0~100% 000 - 255

LAYER2 1 WHITE

0~100% 000 - 255

LAYER2 16 RED

0~100%

LAYER2 16 GREEN

0~100%

LAYER2 16BLUE

0~100%

LAYER2 16 WHITE

0~100%

DMX

Value

000 - 030
031 - 100
101 - 130
131 - 200

201 - 255

000 - 030
031 - 100
101 - 130
131 - 200
201- 255

ADVANCED ADVANCED 4

CHANNEL

72

73

74

75

76

77

78

79

BG WHITE

0~100%

LAYER1 DIMMER

Strobe dimmer 000 - 255

LAYER1 STROBE

No ash/Closed
Strobe slow to fast
Open
Random strobe slow to fast
Open

LAYER1 RED

0~100% 000 - 255

LAYER1 GREEN

0~100% 000 - 255

LAYER1 BLUE

0~100% 000 - 255

LAYER1 WHITE

0~100% 000 - 255

LAYER1 FX

No Function
FX 1
FX 2
FX 3
FX 4
FX 5
FX 6
FX 7
FX 8
FX 9
FX 10
FX 11
FX 12
FX 13
FX 14
FX 15
FX 16
FX 17
FX 18
FX 19
FX 20
FX 21
FX 22
FX 23
RESERVED (TBD)
Random pixel (with density)

FUNCTION DMX

Value

000 - 255

000 - 030
031 - 100
101 - 130
131 - 200
201 - 255

000 - 010
011 - 015
016 - 020
021 - 025
026 - 030
031 - 035
036 - 040
041 - 045
046 - 050
051 - 055
056 - 060
061 - 065
066 - 070
071 - 075
076 - 080
081 - 085
086 - 090
091 - 095
096 - 100
101 - 105

106 - 110

111 - 115
116 - 120
121 - 125
126 - 205
206 - 255

ADVANCED ADVANCED 4

CHANNEL

LAYER1 FX SPEED

80

Static indexing
From slow to fast

LAYER2 FX OFFSET

81

Continuous start selection
Random distribution

LAYER12 FX

No Function
FX 1
FX 2
FX 3
FX 4
FX 5
FX 6
FX 7
FX 8
FX 9
FX 10
FX 11
FX 12

82

FX 13
FX 14
FX 15
FX 16
FX 17
FX 18
FX 19
FX 20
FX 21
FX 22
FX 23
RESERVED (TBD)
Random pixel (with density)

LAYER2 FX SPEED

83

Static indexing
From slow to fast

LAYER2 FX OFFSET

84

Continuous start selection
Random distribution

85 EMPTY 000 - 255

86 EMPTY 000 - 255

DIMMER MODE

From MENU
Mode OFF

87

Mode 1
Mode 2
Mode 3

FUNCTION DMX

SUNBAR2000FC

Value

000 - 050
051 - 255

000 - 200
201 - 255

000 - 010
011 - 015
016 - 020
021 - 025
026 - 030
031 - 035
036 - 040
041 - 045
046 - 050
051 - 055
056 - 060
061 - 065
066 - 070
071 - 075
076 - 080
081 - 085
086 - 090
091 - 095
096 - 100
101 - 105

106 - 110

111 - 115
116 - 120
121 - 125
126 - 205
206 - 255

000 - 050
051 - 255

000 - 200
201 - 255

000 - 051
052 - 101
102 - 152
153 - 203
204 - 255

27

28

3.20 PIXEL LAYOUTS

SUNBAR2000FC

SUNBAR2000FC

29

- 4 - MANUTENZIONE

4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO

• Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non
qualicato.

• Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare nché l’unità non si sia rareddata.

• Tutte le viti utilizzate per l’installazione dell’unità e le sue parti dovrebbero essere assicurate saldamen­te e non dovrebbero essere corrose.

• Alloggiamenti, elementi di ssaggio e di installazione (sotto, truss, sospensioni) dovrebbero essere
totalmente esenti da qualsiasi deformazione.

• Quando una lente ottica è visibilmente danneggiata a causa di rotture o gra profondi, deve essere
sostituita.

• I cavi di alimentazione devono essere in condizione impeccabile e dovrebbero essere sostituiti imme­diatamente nel momento in cui anche un piccolo problema viene rilevato.

• Al ne di proteggere l’unità da surriscaldamento, le ventole di rareddamento (e nel caso) le aperture
di ventilazione, devono essere pulite mensilmente.

Per mantenere funzionalità e rendimento ottimali per lungo tempo è indispensabile eettuare una puli­zia periodica delle parti soggette all’accumulo di polveri e grassi. La frequenza con la quale eettuare le
operazioni sotto indicate dipende da diversi fattori, quali la quantità di movimenti degli eetti e la qualità
dell’ambiente di lavoro (umidità dell’aria, presenza di polvere, salsedine, ecc.). Per rimuovere lo sporco dal
riettore, dalle lenti e dai ltri usare un panno morbido inumidito di un qualsiasi liquido detergente per
la pulizia del vetro. Annualmente si consiglia di sottoporre il proiettore a personale tecnico qualicato per
una manutenzione straordinaria consistente almeno nelle seguenti operazioni:

- Pulizia generale delle parti interne.

- Ripristino della lubricazione di tutte le parti soggette ad attrito tramite l’utilizzo di lubricanti
appropriati.

- Controllo visivo generale di componenti interni, cablaggio, parti meccaniche, ecc.

- Controlli elettrici, fotometrici e funzionali; eventuali riparazioni.

Attenzione: consigliamo che la pulizia interna sia eseguita da personale qualicato!

4.2 SOSTITUZIONE FUSIBILE

1. Assicurarsi di scollegare il cavo di alimentazione del proiettore prima di sostituire un fusibile bruciato.

2. Con un cacciavite, rimuovere il portafusibile dalla sua sede e il fusibile bruciato dal suo supporto; sosti­tuire il fusibile con uno identico per tipologia e valore.

3. Inserire il portafusibile al suo posto e ricollegare l’alimentazione.

Fig.8

30

SUNBAR2000FC

4.3 RISOLUZIONE DEI PROBLEMI

Anomalie Possibili cause Controlli e rimedi

Il proiettore non illumina

Bassa intensità di luce generale

Il proiettore non è alimentato

Il proiettore non risponde al
DMX

• Mancanza di alimentazione di rete

• Dimmer impostato a 0

• Tutti i colori impostati a 0

• LED difettoso/i

• Scheda LED difettosa

• Lenti sporche

• Lente disallineata

• Mancanza di alimentazione di rete

• Cavo di alimentazione danneggiato

• Alimentatore interno difettoso

• Indirizzamento DMX errato

• Cavo di segnale DMX difettoso

• Rimbalzo segnale DMX

• Vericare la presenza della tensione alimentazione

• Incrementare i valori del canale dimmer

• Incrementare i valori dei canali colori

• Sostituire scheda LED

• Sostituire scheda LED

• Pulire il dispositivo regolarmente

• Installare il gruppo ottico correttamente

• Vericare la presenza della tensione alimentazione

• Controllare il cavo di alimentazione

• Sostituire l'alimentatore interno

• Controllare il pannello di controllo e

l'indirizzamento delle unità

• Controllare il cavo di segnale DMX

• Installare una terminazione DMX come suggerito

Rivolgersi a un centro di assistenza tecnico autorizzato nel caso in cui il problema non sia riportato in
tabella.

Note

SUNBAR2000FC

31

32

SUNBAR2000FC

SUNBAR2000FC

33

©2018 Music & Lights S.r.l.PROLIGHTS è un brand di proprietà della Music & Lights S.r.l. PROLIGHTS is a brand of Music & Lights S.r.l .company.

MUSIC & LIGHTS S.r.l.

Via Appia, km 136,200 - 04020 Itri (LT) - ITALY
Phone [phone] - Fax [phone]

www.musiclights.it - email: [email protected]
ISO 9001:2008 Certied Company
