STUDIOCOBPLUSDY

INDICE

• STUDIOCOBPLUSDY

• Staa di ssaggio

• Cavo di alimentazione

• Manuale utente

Contenuto dell'imballo:

INDICE

Sicurezza

Avvertenze generali Attenzioni e precauzioni per l’installazione Informazioni generali

1 Introduzione

1. 1 Descrizione

1. 2 Speciche tecniche

1. 3 Elementi di comando e di collegamento

2 Installazione

2. 1 Montaggio

3 Funzioni e impostazioni

3. 1 Funzionamento

3. 2 Impostazione base

3. 3 Struttura menu

3. 4 Modalità automatica

3. 5 Modalità statica

3. 6 Modalità preset di bianco

3. 7 Modalità manuale

3. 8 Modalità Master/Slave

3. 7 Collegamento

3. 8 Modalità DMX

3. 9 Indirizzamento DMX

3. 10 Collegamenti della linea DMX

3. 11 Costruzione del terminatore DMX

3. 12 Canali DMX

3. 13 Dimmer

3. 14 Back Light

3. 15 Informazioni sul dispositivo

3. 16 Frequenza LED

3. 17 Modalità ventola

3. 18 KeyLock

3. 19 RDM

4 Manutenzione

4. 1 Manutenzione e pulizia del sistema ottico

4. 2 Risoluzione dei problemi

Certificato di garanzia

4 4 5

6 6 8

10 10 11 12 12 13 13 13 13 13 13 14 14 15 16 16 16 16 16 17 17

18 18

Page 4

STUDIOCOBPLUSDY

ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità.

SICUREZZA

Avvertenze generali

• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e pertanto recano la sigla .

• Il dispositivo funziona con pericolosa tensione di rete 230V~. Non intervenire mai al suo interno al di fuori delle operazioni descritte nel presente manuale; esiste il pericolo di una scarica elettrica.

• È obbligatorio eettuare il collegamento ad un impianto di alimentazione dotato di un’eciente messa a terra (apparecchio di Classe I secondo norma EN 60598-1). Si raccomanda, inoltre, di proteggere le linee di alimentazione delle unità dai contatti indiretti e/o cortocircuiti verso massa tramite l’uso di interruttori dierenziali opportunamente dimensionati.

• Le operazioni di collegamento alla rete di distribuzione dell’energia elettrica devono essere eettuate da un installatore elettrico qualicato. Vericare che frequenza e tensione della rete corrispondono alla frequenza ed alla tensione per cui l’unità è predisposta, indicate sulla targhetta dei dati elettrici.

• L’unità non per uso domestico, solo per uso professionale.

• Evitare di utilizzare l’unità:

- in luoghi soggetti a vibrazioni, o a possibili urti;

- in luoghi a temperatura superiore ai 40°C.

• Evitare che nell’unità penetrino liquidi inammabili, acqua o oggetti metallici.

• Non smontare e non apportare modiche all’unità.

• Tutti gli interventi devono essere sempre e solo eettuati da personale tecnico qualicato. Rivolgersi al più vicino centro di assistenza tecnica autorizzato.

• Se si desidera eliminare il dispositivo denitivamente, consegnarlo per lo smaltimento ad un’istituzione locale per il riciclaggio.

Attenzioni e precauzioni per l’installazione

• Se il dispositivo dovesse trovarsi ad operare in condizioni dierenti da quelle descritte nel presente manuale, potrebbero vericarsi dei danni; in tal caso la garanzia verrebbe a decadere. Inoltre, ogni altra operazione potrebbe provocare cortocircuiti, incendi, scosse elettriche, rotture etc.

• Prima di iniziare qualsiasi operazione di manutenzione o pulizia sull’unità togliere la tensione dalla rete di alimentazione.

• È assolutamente necessario proteggere l’unità per mezzo di una fune di sicurezza. Nell’eseguire qualsiasi intervento attenersi scrupolosamente a tutte le normative (in materia di sicurezza) vigenti nel paese di utilizzo.

• Installare l’unità in un luogo ben ventilato.

• Mantenere i materiali inammabili ad una distanza di sicurezza dall’unità.

• I ltri, le lenti o gli schermi ultravioletti se danneggiati possono limitare la loro ecienza.

• I LED devono essere sostituiti se danneggiati o termicamente deformati.

• Non guardare direttamente il fascio luminoso. Tenete presente che i veloci cambi di luce possono provocare attacchi d’epilessia presso persone fotosensibili o epilettiche.

• Non toccare l’alloggiamento del prodotto quando è in funzione perché potrebbe essere molto caldo.

Page 5

STUDIOCOBPLUSDY

INFORMAZIONI GENERALI

Spedizioni e reclami

Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/cliente. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

Garanzie e resi

Il prodotto è coperto da garanzia in base alle vigenti normative. Sul sito www.musiclights.it è possibile consultare il testo integrale delle “Condizioni Generali di Garanzia”. Si prega, dopo l’acquisto, di procedere alla registrazione del prodotto sul sito www.musiclights.it. In alternativa il prodotto può essere registrato compilando e inviando il modulo riportato alla ne del manuale. A tutti gli eetti la validità della garanzia è avallata unicamente dalla presentazione del certicato di garanzia. Music & Lights constata tramite verica sui resi la difettosità dichiarata, correlata all’appropriato utilizzo, e l’eettiva validità della garanzia; provvede quindi alla riparazione dei prodotti, declinando tuttavia ogni obbligo di risarcimento per danni diretti o indiretti eventualmente derivanti dalla difettosità.

Page 6

STUDIOCOBPLUSDY

- 1 - INTRODUZIONE

1.1 DESCRIZIONE

La nuova famiglia di STUDIOCOBPLUS eleva il già famoso STUDIOCOB ad un livello ancora più avanzato. Il suo corpo in alluminio, oltre ad essere progettato per uso outdoor (IP54), ore un funzionamento privo di rumore. Lo STUDIOCOBPLUSDY dispone di LED con un incredibile indice di resa cromatica (> 80) proprio attraverso la gamma di bianco da 5000K. Grazie al fascio luminoso uniforme, alla essibilità dell’ottica e alla versatilità delle bandiere, STUDIOCOBPLUSDY rappresenta il cavallo di battaglia denitivo dei LED Par..

1.2 SPECIFICHE TECNICHE

SORGENTE LUMINOSA

• Sorgente: 150W DY Daylight

• Temperatura: 5000K

• CRI: >80Ra

• Flusso luminoso: (18°) 10499lm, (38°) 9209lm

• Lux: (18°) 8080lux @3m

• Lux: (38°) 1810lux @3m

• Durata media sorgente: >30.000 h

OTTICA

• Beam angle: (on board) 18°, (inc.) 38°

• Field angle: 36°(on board); 63 (inc.)°

• Tipo lente: Riettore parabolico dicroico in combnazione con lente Fresnel HD

• Ottiche aggiuntive: ood (without lens), 38° (inc)

EFFETTI DINAMICI

• Static Color Mode: Riproduzione statica di un colore

• Manual Color Mode: Regolazione manuale di dimmer e strobo

• Auto Mode: Programmi automatici preimpostati con regolazione velocità

CORPO

• Corpo: Corpo in alluminio pressofuso ad alta resistenza

• Colore: Nero

CONTROLLO

• Protocolli: DMX512, RDM

• Canali DMX: 1/2/5ch

• RDM: RDM ready per controllo e impostazioni remote della xture

• Display: Display touch black OLED

• Upgrade Firmware: Si, con interfaccia USB-DMX (UPBOX1) non inclusa

• Master/Slave: per il controllo di più unità collegate in catena

ELETTRONICA

• Dimmer: 0~100% lineare, Elettronico

• Curve Dimmer: 4 Curve dimmer regolabili

• Strobo/Shutter: 1-30 Hz, elettronico

Page 7

STUDIOCOBPLUSDY

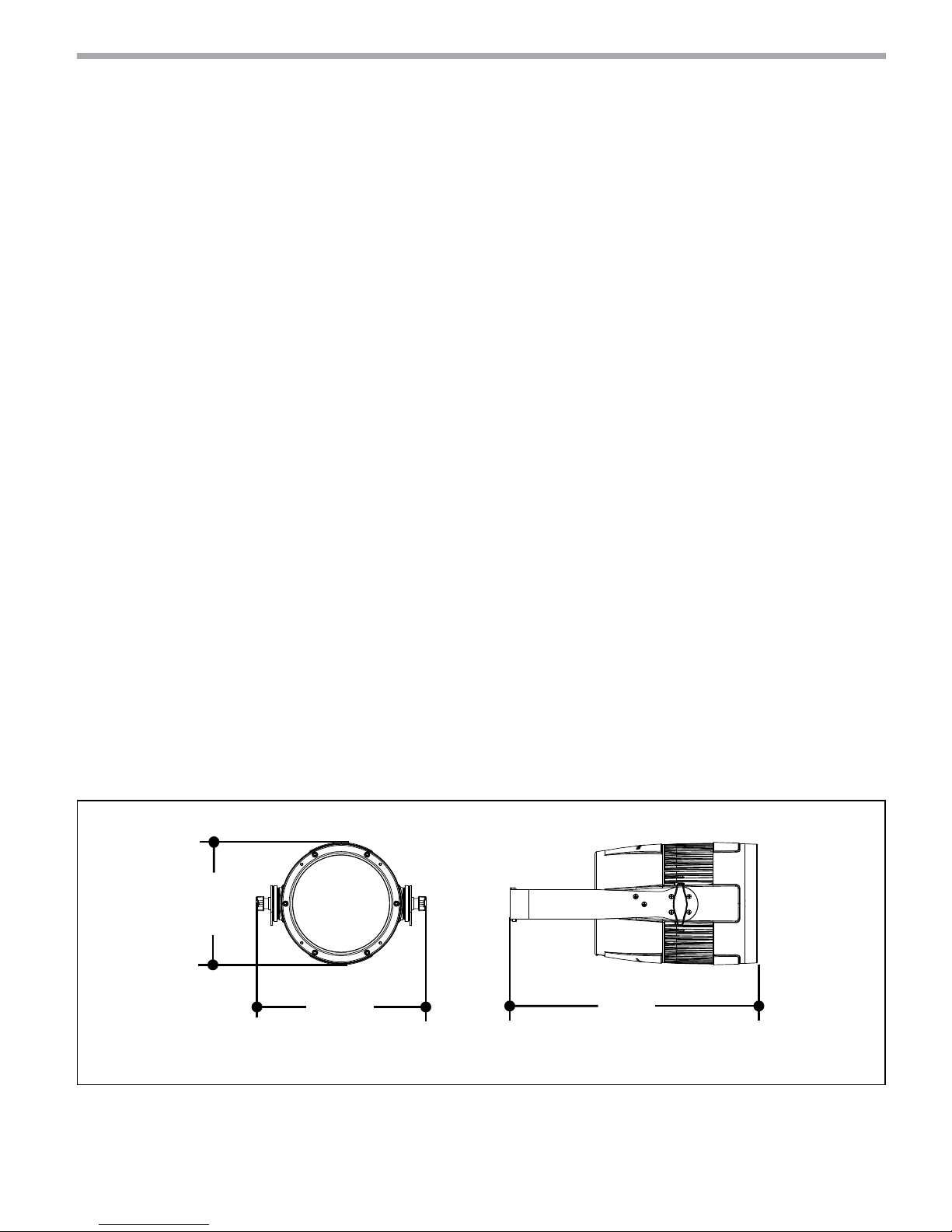

Fig.1

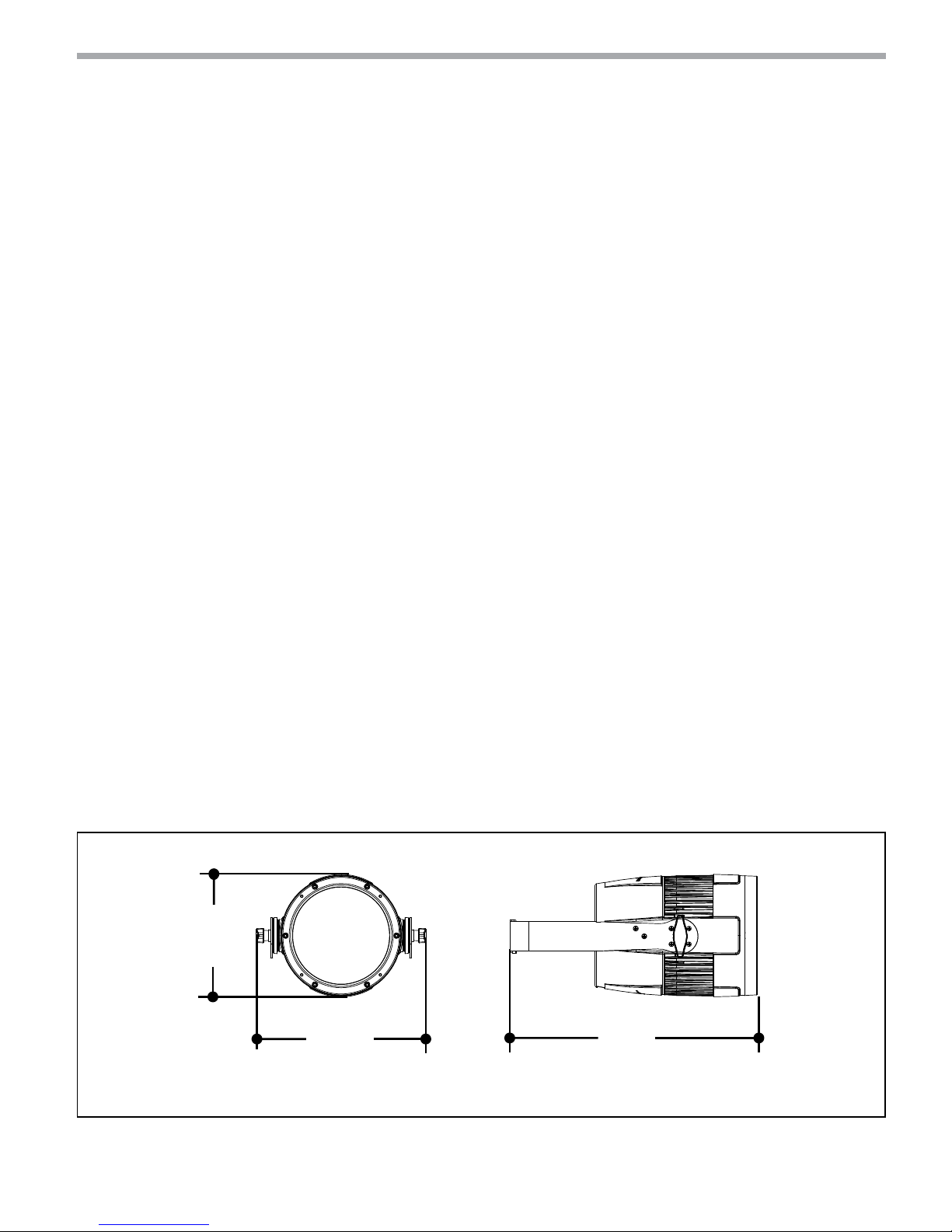

Disegno tecnico

187

259

370

• Batteria di backup: Batteria tampone per l’accesso al menu anche senza alimentazione

• Temperatura d’esercizio: -20/45°

• Flicker: Flicker free frequency con PWM regolabile

• PWM selezionabile: 600~25K Hz

ALIMENTAZIONE

• Power Supply: 100-240V – 50/60Hz

• Potenza assorbita (a 230V): 144W

• Potenza assorbita (a 120V): 145W

• Output (a 230V): 12 unità connesse in serie

CARATTERISTICHE FISICHE

• Connessioni di segnale: 5p IP in/out

• Connessioni di alimentazione: Seetronic Powerkon IP54 in/out

• IP: 54 Bilanciamento temperatura e pressione attraverso valvole di sato GORE micro-forate

• Rareddamento: Aria ltrata forzata con ventole silenziate

• Sospensione e ssaggio: Doppia staa per il ssaggio in sospensione e per il posizionamento del proiettore da terra

• Dimensioni (LxAxP): 259x187x370mm

• Peso: 5 Kg

Page 8

STUDIOCOBPLUSDY

Fig.2

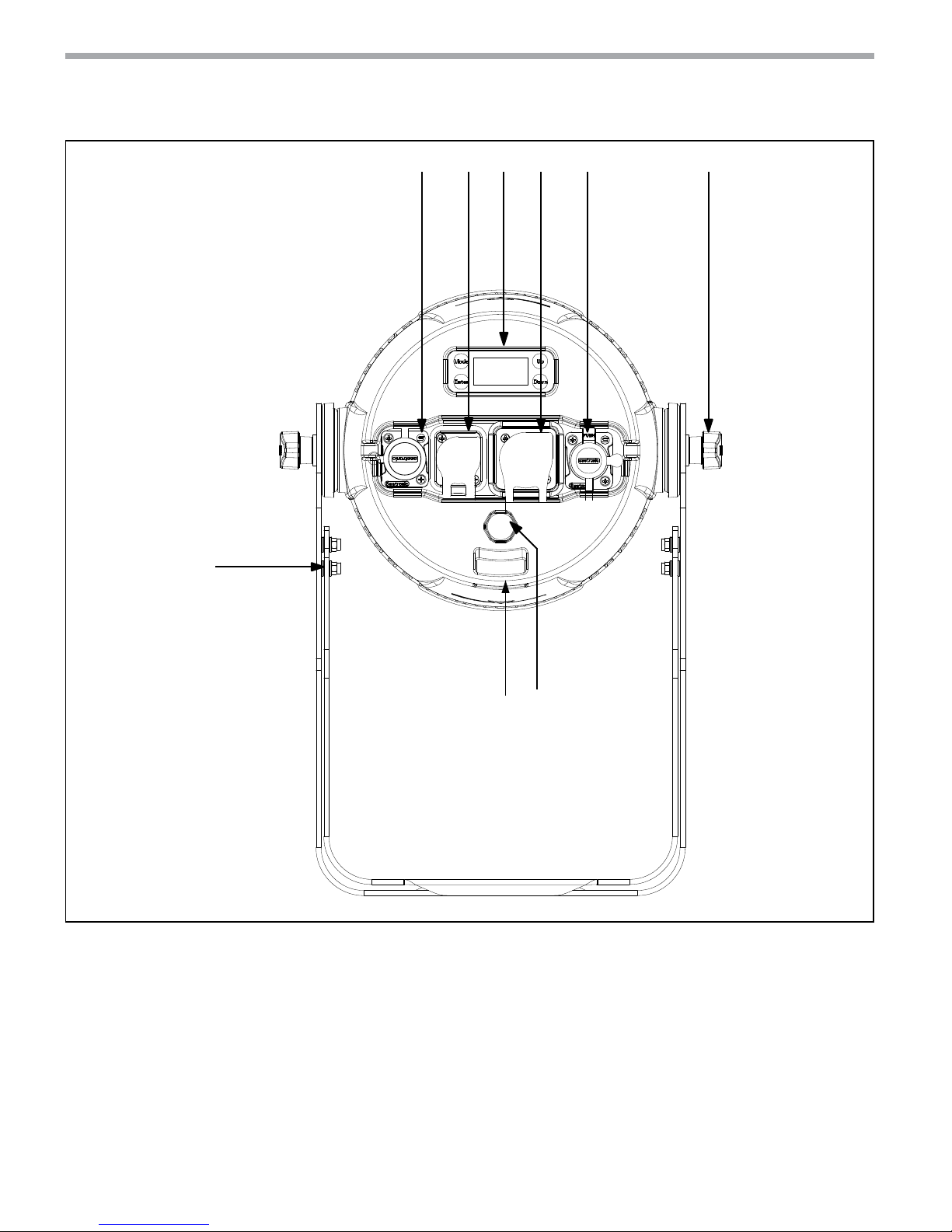

1. MANOPOLA DI FISSAGGIO per la staa di montaggio

2. STAFFA DI MONTAGGIO

3. DMX IN (XLR a 5 poli): 1 = massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C

4. POWER IN: per il collegamento ad una presa di rete (100-240V~/50-60Hz) tramite il cavo rete in dotazione

5. PANNELLO DI CONTROLLO con display e 4 pulsanti touch per accesso e gestione delle diverse funzioni

6. POWER OUT: output alimentazione per connessione di più unità in serie

7. DMX OUT (XLR a 5 poli): 1= massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C

8. SAFETY HOLE per l’aggancio al cavo di sicurezza.

9. GORE: membrana GORE per il bilanciamento della temperatura e della pressione

7 1

8 9

1.3 ELEMENTI DI COMANDO E COLLEGAMENTI

Pannello Posteriore

Page 9

STUDIOCOBPLUSDY

- 2 - INSTALLAZIONE

2.1 MONTAGGIO

Lo STUDIOCOBPLUSDY può essere collocato su un piano solido. Inoltre, grazie alle possibilità di ssaggio sulla doppia staa (g.3), l’unità può essere montata anche a testa in giù, su una traversa. Per il ssaggio occorrono dei supporti robusti per il montaggio. L’area di collocazione deve avere una stabilità suciente e supportare almeno 10 volte il peso dell’unità. Inoltre assicurarsi di rispettare tutte le avvertenze in materia di sicurezza.

• Fissare il proiettore attraverso l’apposita staa (2) ad una collocazione idonea.

• È assolutamente necessario assicurare il proiettore contro la caduta utilizzando un cavo di sicurezza: in particolare collegare il cavo in un punto adatto in modo che la caduta del proiettore non possa superare i 20 cm.

• Orientare il proiettore intervenendo, se necessario, sulla manopola di ssaggio (1).

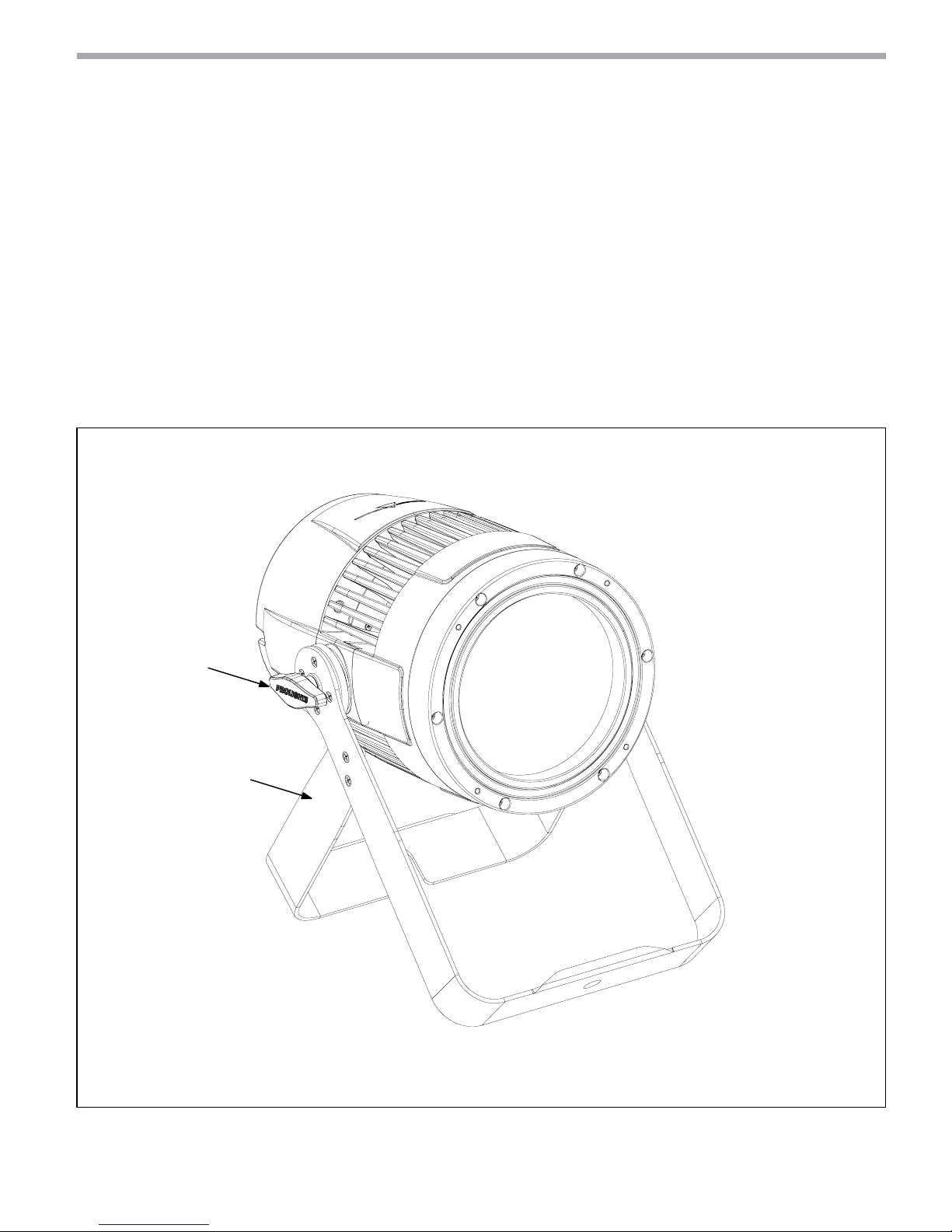

Fig.3

Page 10

STUDIOCOBPLUSDY

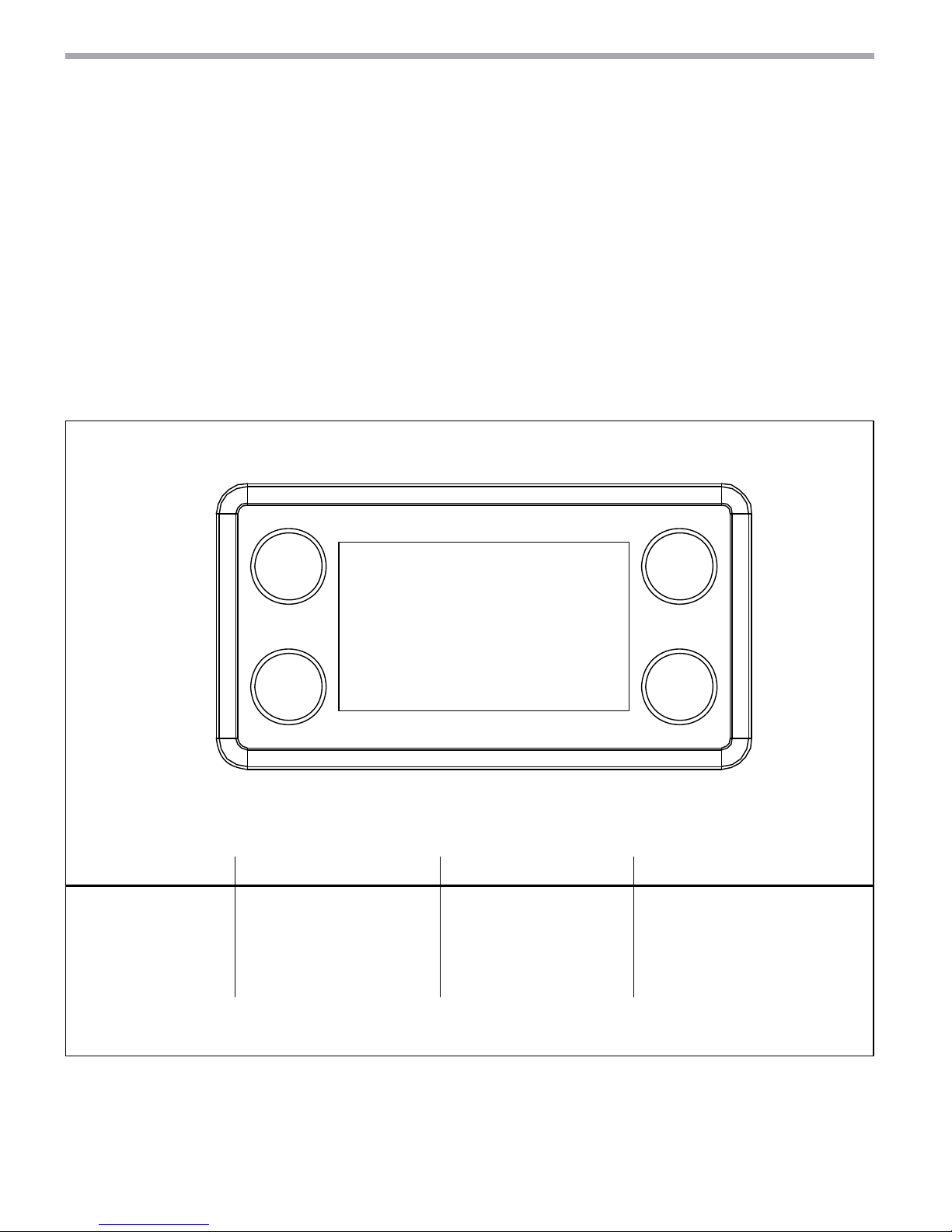

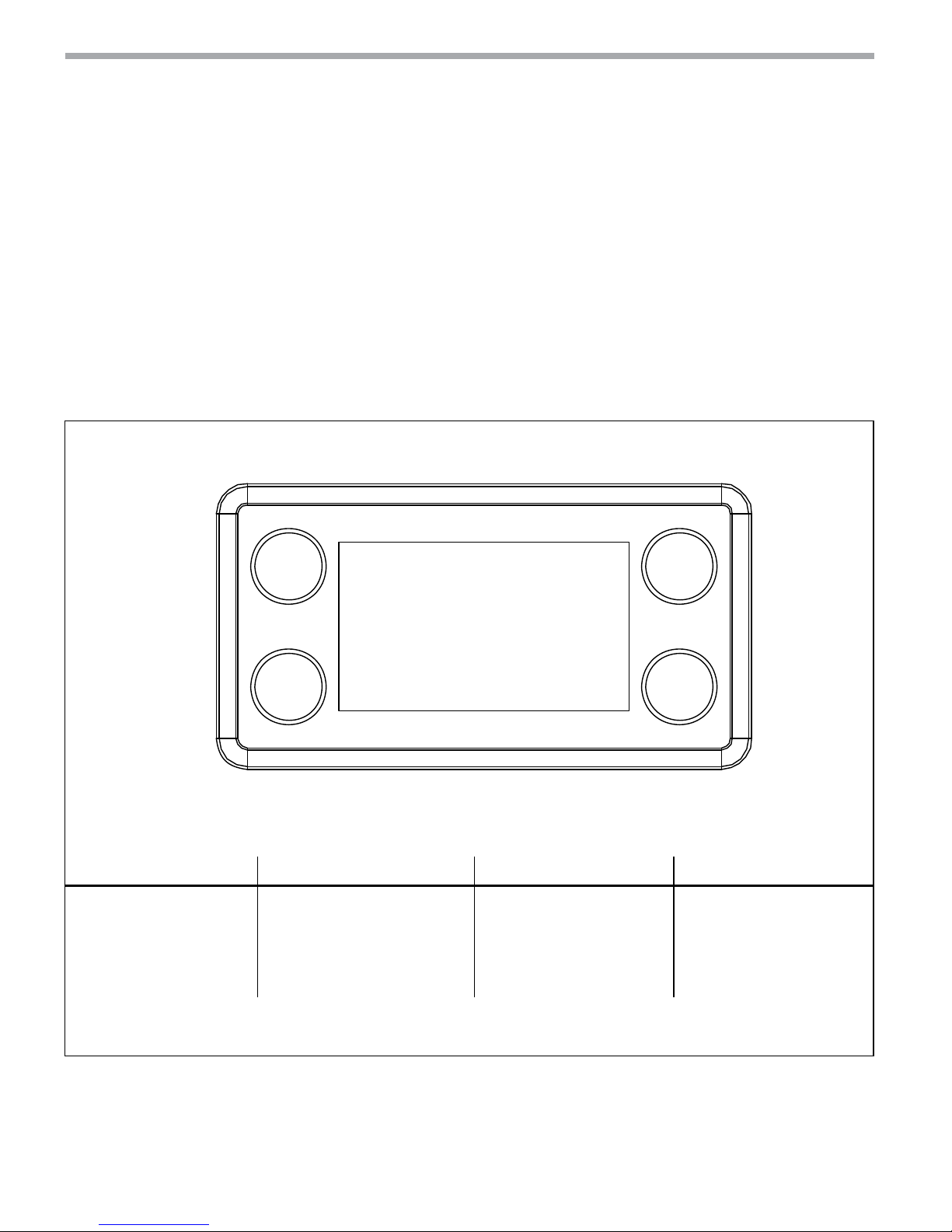

Fig.4 - Funzione dei tasti

MODE (MENU) UP DOWN ENTER

Per scorrere il menu principale o tornare ad una opzione del menu precedente

Per scorrere attraverso le diverse funzioni in ordine discendente o aumentare il valore della funzione stessa

Per scorrere attraverso le diverse funzioni in ordine ascendente o diminuire il valore della funzione stessa

Per entrare nel menu selezionato o confermare il valore attuale della funzione o l'opzione all'interno di un menu

- 3 - FUNZIONI E IMPOSTAZIONI

3.1 FUNZIONAMENTO

Per accendere lo STUDIOCOBPLUSDY, inserire la spina del cavo di alimentazione in una presa di rete (100-240V~/50-60Hz). L’unità può essere comandata da un unità DMX di comando luce oppure svolgere autonomamente il suo programma. Per spegnere lo STUDIOCOBPLUSDY, staccare la spina dalla presa di rete. Per maggiore comodità è consigliabile collegare l’unità con una presa comandata da un interruttore.

3.2 IMPOSTAZIONE BASE

Lo STUDIOCOBPLUSDY dispone di un black OLED display e 4 pulsanti touch per accesso alle funzioni del pannello di controllo (g.4).

Mode

Enter

Down

Page 11

STUDIOCOBPLUSDY

3.3 STRUTTURA MENU

1 DMX Address

1 - 512 Default: 001

2 DMX Channel

1 Ch

Default: 7 ch2 Ch

5 Ch

3 Static

Dimmer 0 - 255

Strobe 0 - 255

4 Auto Show

Auto 1

Speed (0-100)

Default: AUTO1 SPEED=100

Auto 2

Speed (0-100)

Auto 3

Speed (0-100)

Auto 4

Speed (0-100)

5 Master/Slave

Master

Default: Slave

Slave

6 Dimmer Mode

O

Default: O

Dimmer 1

Dimmer 2

Dimmer 3

7 LED Frequency

600 Hz

Default: 1200Hz

1200 Hz

2000 Hz

4000 Hz

25 KHz

8 Fan Mode

Auto Speed

Default: Auto

High Speed

9 Back Light

Default: On

10 S

20 S

30 S

10 Key Lock

Default: On

O

11 Information

Fixture Hours

9999h

Version

V1.0

UID

15D00209****

12 Reset Factory

YES

Page 12

STUDIOCOBPLUSDY

3.4 MODALITÀ AUTOMATICA

Se alla presa DMX non è presente alcun segnale di comando DMX, l’unità può svolgere il suo programma Show autonomamente:

• Premere il tasto MENU no a quando sul display non appare Auto Show, quindi premere il tasto ENTER per confermare la scelta.

• Premere il tasto UP/DOWN per scorrere al programma desiderato Auto 1-Auto 4, e premere il tasto ENTER per confermare la scelta. Impostare il valore 1 -100 della velocità di esecuzione Speed.

L’unità entrerà in modalità automatica mandando in esecuzione il programma selezionato NOTA - I programmi Auto 1-Auto 4 sono completamente pre-programmati e non possono essere modicati. Nella modalità automatica l’unità è MASTER.

3.5 MODALITÀ STATICA

L’unità dispone di preset colori pre-programmati che possono essere impostati attraverso la seguente procedura:

• Premere il tasto MENU no a quando sul display non appare Static, quindi premere il tasto ENTER.

• Selezionare Dimmer, Strobe, attraverso i tasti UP/DOWN, quindi premere il tasto ENTER.

• Premere il tasto MENU per tornare indietro o attendere alcuni secondi per uscire dal menu di impostazione.

3.6 MODALITÀ MASTER/SLAVE

Questa modalità consente di collegare in linea più unità STUDIOCOBPLUSDY senza un controller. La prima unità sarà impostata come master e le altre funzioneranno come slave con lo stesso eetto.

• Premere il tasto MENU no a quando sul display non appare Master/Slave, quindi premere il tasto ENTER per confermare la scelta.

• Premere il tasto UP/DOWN e selezionare Slave per impostare le unità come slave.

• Sull’unità MASTER selezionare il programma desiderato come indicato nel paragrafo 3.4

• Servirsi dei connettori DMX dell’unità e di un cavo XLR per formare una catena di unità. In certe condizioni e lunghezze si consiglia di eettuare una terminazione come mostrato a pagina 15.

3.7 COLLEGAMENTO

1. Collegare l’uscita DMX OUT dell’unità principale con l’ingresso DMX IN della prima unità secondaria servendosi di un cavo XLR a 5 poli.

2. Collegare l’uscita DMX OUT della prima unità secondaria con l’ingresso DMX IN della seconda unità secondaria ecc.

3.8 MODALITÀ DMX

• Per poter modicare la modalità DMX, premere il tasto MENU no a quando sul display non appare DMX CHANNEL, quindi premere ENTER.

• Utilizzare i tasti UP/DOWN per impostare la modalità DMX desiderata tra 1 Ch, 2 Ch o 5 Ch. Premere ENTER per confermare.

Le tabelle a pagina 16 indicano le modalità di funzionamento e i relativi valori DMX. Come interfaccia DMX, l’unità possiede dei contatti XLR a 5 poli.

Page 13

STUDIOCOBPLUSDY

Numero

canali DMX

Indirizzo di

start (esempio)

Indirizzo DMX

occupati

Prossimo indirizzo di start

possibile per unità n°1

Prossimo indirizzo di start

possibile per unità n°2

Prossimo indirizzo di start

possibile per unità n°3

1 33 33 34 35 36

2 33 33-34 35 37 39

5 33 33-37 38 43 48

. . . . . . . . . . . .

DMX512 Controller

DMX Address: 33 DMX Address: 39DMX Address: 35 DMX Address: 37

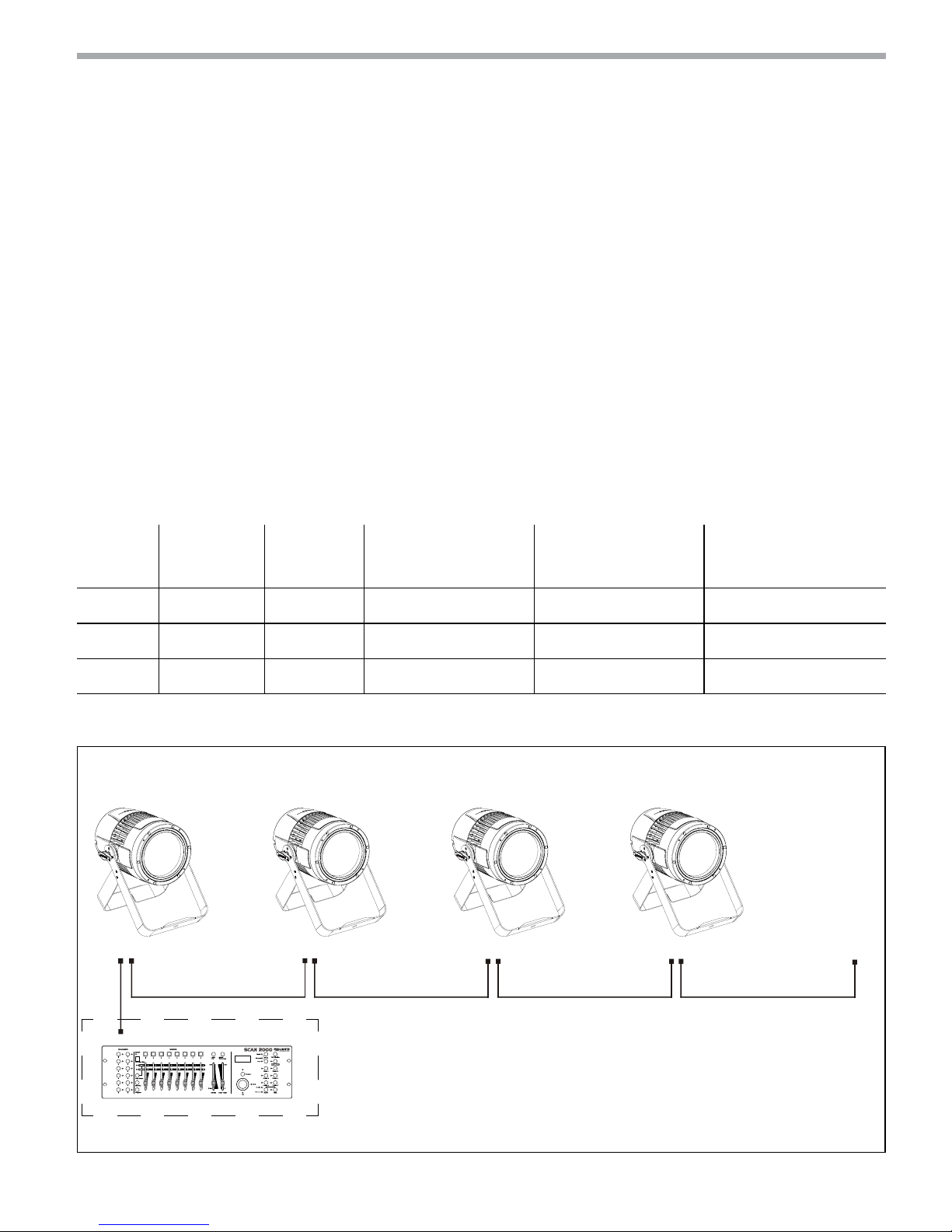

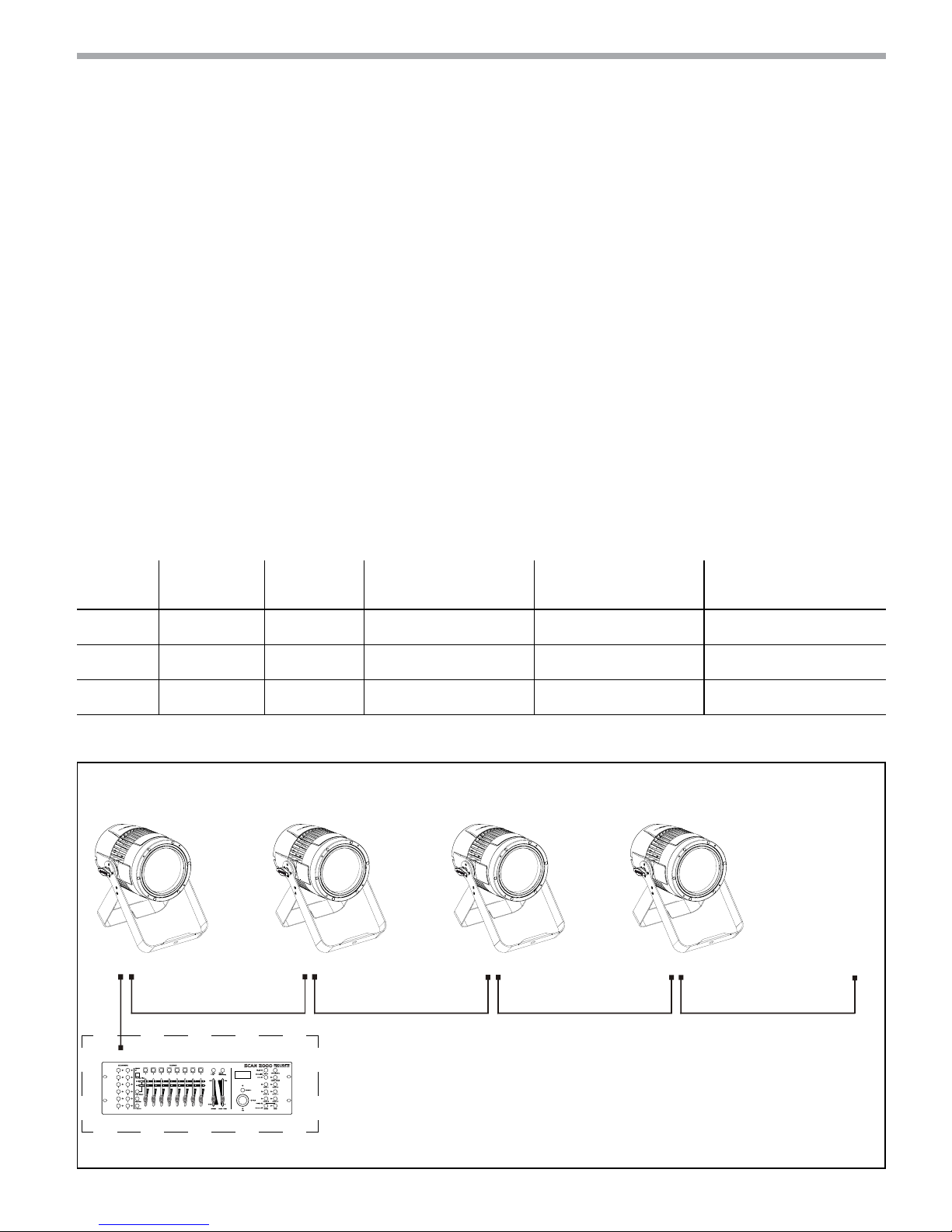

Fig.5 - Esempio di congurazione a 2 canali DMX

3.9 INDIRIZZAMENTO DMX

• Per poter modicare l’indirizzo DMX, premere il tasto MENU no a quando sul display non appare DMX ADDRESS, quindi premere ENTER.

• Utilizzare i tasti UP/DOWN per impostare l’indirizzo DMX desiderato 001 - 512. Tenere premuto per lo scorrimento veloce.

• Premere ENTER per confermare.

Per poter comandare il STUDIOCOBPLUSDY con un’unità di comando luce, occorre impostare l’indirizzo di start DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per comandare la funzione del primo canale DMX, si deve impostare sul STUDIOCOBPLUSDY l’indirizzo di start

33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. Segue un

esempio con indirizzo 33 di start:

Page 14

STUDIOCOBPLUSDY

Fig.6

Fig.7

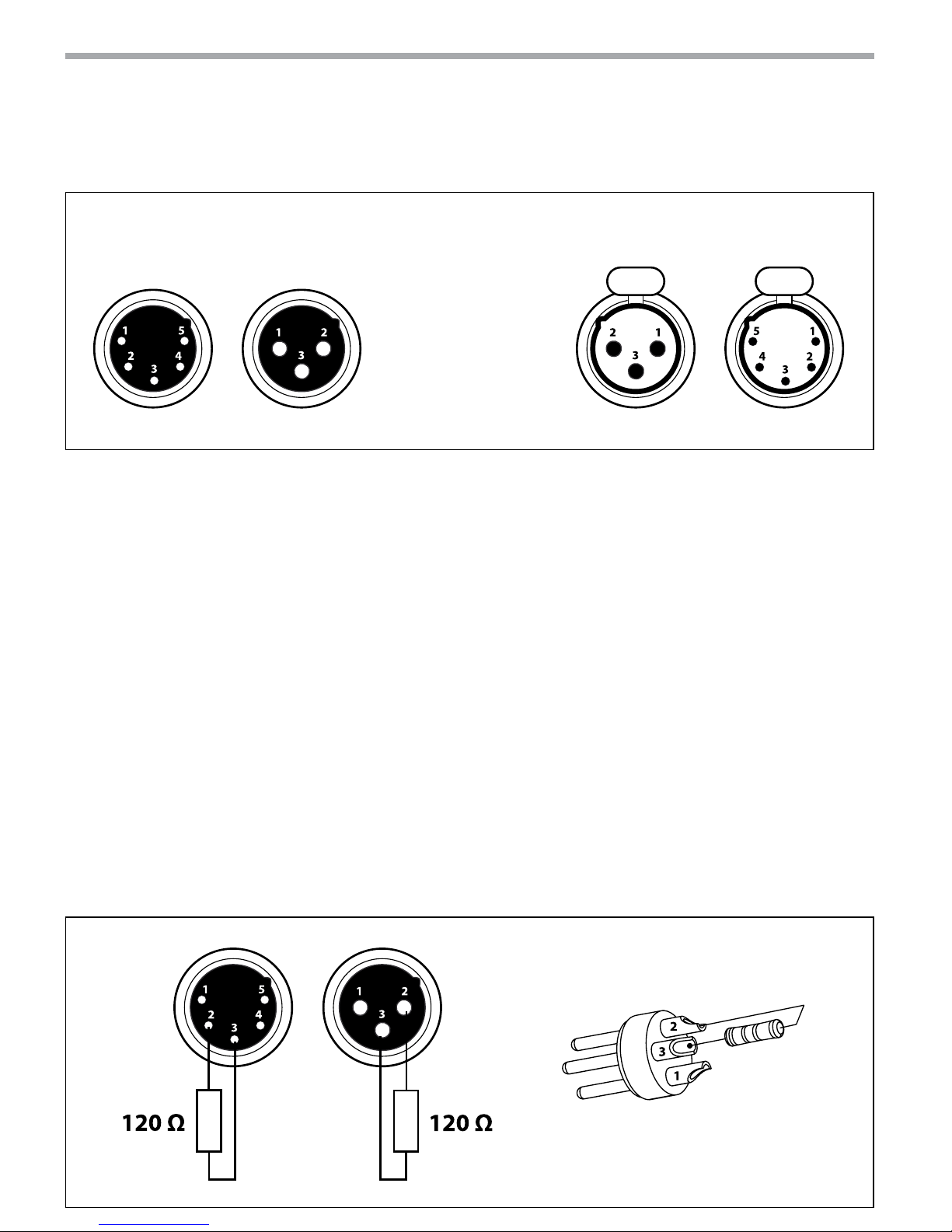

3.10 COLLEGAMENTI DELLA LINEA DMX

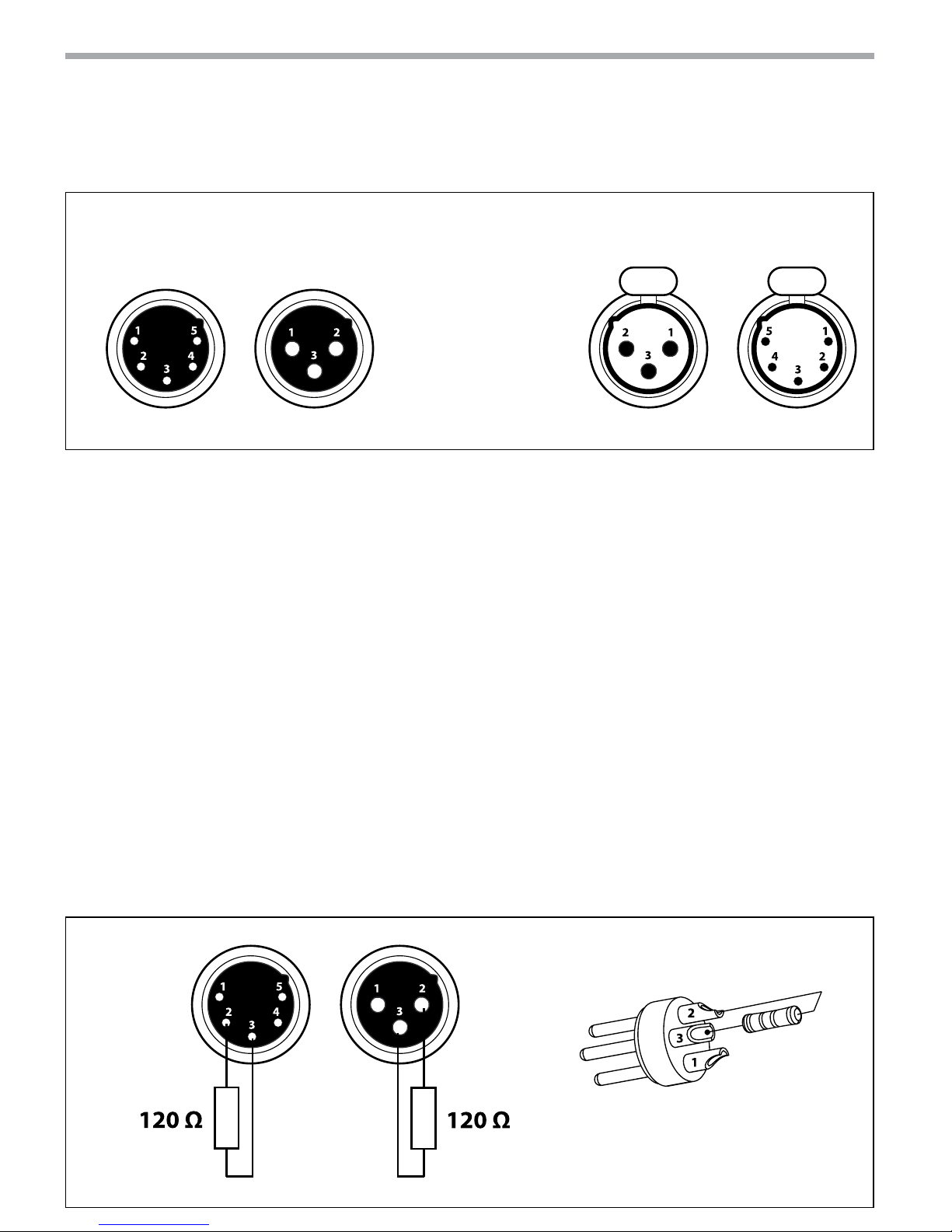

La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito:

DMX - OUTPUT

Presa XLR

DMX - INPUT

Spina XLR

Pin1 : Massa - Schermo Pin2 : - Negativo Pin3 : + Positivo Pin4 : N/C Pin5 : N/C

ATTENZIONE La parte schermata del cavo (calza) non deve mai essere collegata alla terra dell’impianto; ciò comporterebbe malfunzionamenti delle unità e dei controller. Per passaggi lunghi può essere necessario l’inserimento di un amplicatore DMX. In tal caso, è sconsigliato utilizzare nei collegamenti cavo bilanciato microfonico poiché non è in grado di trasmettere in modo adabile i dati di controllo DMX.

• Collegare l’uscita DMX del controller con l’ingresso DMX della prima unità;

• Collegare, quindi, l’uscita DMX con l’ingresso DMX della successiva unità; l’uscita di quest’ultima con l’ingresso di quella successiva e via dicendo nché tutte le unità sono collegate formando una catena.

• Per installazioni in cui il cavo di segnale deve percorrere lunghe distanze è consigliato inserire sull’ultima unità una terminazione DMX.

3.11 COSTRUZIONE DEL TERMINATORE DMX

La terminazione evita la probabilità che il segnale DMX 512, una volta raggiunta la ne della linea stessa venga riesso indietro lungo il cavo, provocando, in certe condizioni e lunghezze, la sua sovrapposizione al segnale originale e la sua cancellazione. La terminazione deve essere eettuata, sull’ultima unità della catena, con connettori XLR a 3/5 pin, saldando una resistenza di 120Ω (minimo 1/4W) tra i terminali 2 e 3, così come indicato in gura.

Esempio: connettore XLR a 3 pin

Page 15

STUDIOCOBPLUSDY

3.12 CANALI DMX

1 Ch

MODE

FUNCTION DMX

Value

1 Ch

DIMMER

0~100% 000 - 255

5 Ch

MODE

FUNCTION DMX

Value

5 Ch

DIMMER

0~100% 000 - 255

STROBE

No function Strobe Slow to Fast No function Random strobe Slow to Fast No function

000 - 030 031 - 100 101 - 130 131 - 200 201 - 255

AUTO PROGRAMM

NO Function Auto program 1 Auto program 2 Auto program 3 Auto program 4

000 - 010 011 - 070 071 - 130 131 - 190 191 - 255

AUTO PROGRAMM SPEED

Slow to Fast 000 - 255

DIMMER SPEED

Preset from display menu Mode o Mode1 (fast speed) Mode2 (middle speed) Mode3 (slow speed)

000 - 051 052 - 101 102 - 152 153 - 203 204 - 255

2 Ch

MODE

FUNCTION DMX

Value

2 Ch

DIMMER

0~100% 000 - 255

STROBE

No function Strobe Slow to Fast No function Random strobe Slow to Fast No function

000 - 030 031 - 100 101 - 130 131 - 200 201 - 255

Page 16

STUDIOCOBPLUSDY

3.13 DIMMER

• Per entrare nella modalità dimmer e scegliere di simulare diverse curve dimming, premere il tasto MENU ripetutamente no a quando sul display non compare Dimmer Mode, quindi premere il tasto ENTER.

• Premere il tasto UP/DOWN per selezionare: O - Dimmer 1 - Dimmer 2 - Dimmer 3.

• Premere il tasto ENTER per confermare la scelta.

• Premere il tasto MENU per tornare indietro o attendere alcuni secondi per uscire dal menu di impostazione.

3.14 BACK LIGHT

• Per regolare il tempo della retroilluminazione display, premere il tasto MENU ripetutamente no a quando sul display non compare Back Light, quindi premere il tasto ENTER.

• Premere il tasto UP/DOWN per selezionare: On - 10S - 20S - 30S.

• Premere il tasto ENTER per confermare la scelta.

• Premere il tasto MENU per tornare indietro o attendere alcuni secondi per uscire dal menu di impostazione.

3.15 INFORMAZIONI SUL DISPOSITIVO

1. Premere il tasto MENU ripetutamente no a quando sul display non compare Information, quindi premere il tasto ENTER.

2. Selezionare con il tasto UP/DOWN una delle seguenti opzioni: Fixture Hours - Version - UID.

3. Premere il tasto ENTER per confermare la scelta.

4. Al termine dell’impostazione premere il tasto MENU per tornare indietro o rispettare il tempo di attesa per uscire automaticamente dal menu d’impostazione.

Fixture Hours

Selezionare la funzione Fixture Hours per visualizzare le ore di funzionamento del dispositivo.

Version

Selezionare la funzione Version anché il display mostri la versione rmware del dispositivo.

UID

Selezionare la funzione UID per visualizzare l'ID identicativo per il controllo RDM. (paragrafo 3.23)

3.16 FREQUENZA LED

• Per regolare la frequenza dei LED, premere il tasto MENU ripetutamente no a quando sul display non compare LED Frequency, quindi premere il tasto ENTER.

• Selezionare la frequenza 600 Hz - 25 KHz attraverso i tasti UP/DOWN.

• Per confermare premere il tasto ENTER.

• Premere il tasto MENU per tornare indietro o attendere alcuni secondi per uscire dal menu di impostazione.

3.17 MODALITÀ VENTOLA

Per impostare la velocità di rotazione delle ventole fare riferimento alla seguente guida:

• Premere il tasto MENU ripetutamente no a quando sul display non compare Fan Mode, quindi premere il tasto ENTER.

• Selezionare con il tasto UP/DOWN una delle seguenti opzioni: Auto - High. E’ possibile scegliere la velocità di rotazione delle ventole tra: veloce High e automatico Auto.

• Premere il tasto MENU per tornare indietro o attendere alcuni secondi per uscire dal menu di impostazione.

Page 17

STUDIOCOBPLUSDY

3.18 KEY LOCK

Per attivare/disattivare la password di accesso:

• Premere il tasto MODE no a quando sul display non appare Key Lock, quindi premere il tasto ENTER.

• Selezionare ON oppure OFF a seconda che si voglia, rispettivamente, attivare o disattivare la password di accesso.

• Premere il tasto ENTER per confermare la scelta.

• Premere il tasto MODE per tornare indietro o attendere alcuni secondi per uscire dal menu di impostazione.

NOTA - Quando l’unità è impostata su ON, dopo poco tempo oppure al successivo riavvio bisognerà immettere la password per l’accesso al menu di controllo. Le impostazioni di fabbrica relative alla password di accesso corrispondono alla combinazione dei tasti UP+DOWN+UP+DOWN (premere ENTER per confermare).

3.19 RDM - Remote Device Management

STUDIOCOBPLUSDY possiede la funzione di RDM (Remote Device Management) che rende possibile il controllo remoto di dispositivi connessi via DMX. Con questa funzione è possibile richiamare i vari sottomenu dell’unità. Le impostazioni manuali, come ad esempio la regolazione dell’indirizzo DMX di partenza, non sono più necessarie. Questa funzione diventa particolarmente utile quando il dispositivo è installato in una zona remota. La tecnologia RDM si integra nel DMX senza inuenzare la connessione. I dati RDM vengono trasmessi tramite lo standard XLR a poli 1 e 2. Per questo non sono necessari cavi DMX appositi. Tecnologia RDM e convenzionali dispositivi DMX possono operare in un’unica linea DMX. Se vengono utilizzati splitter DMX e viene usato un controller RDM, gli splitter devono supportare il protocollo RDM. Il numero e il tipo di parametri RDM dipendono dal controller (non incluso) utilizzato.

Page 18

STUDIOCOBPLUSDY

- 4 - MANUTENZIONE

4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO

• Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualicato.

• Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare nché l’unità non si sia rareddata.

• Tutte le viti utilizzate per l’installazione dell’unità e le sue parti devono essere assicurate saldamente e non devono essere corrose.

• Alloggiamenti, elementi di ssaggio e di installazione (sotto, truss, sospensioni) devono essere totalmente esenti da qualsiasi deformazione.

• I cavi di alimentazione devono essere in condizione impeccabile e devono essere sostituiti immediatamente nel momento in cui anche un piccolo problema viene rilevato.

• Si dovrebbe procedere, ad intervalli regolari, alla pulizia della parte frontale per asportare polvere, fumo e altre particelle. Solo così, la luce può essere irradiata con la luminosità massima. Per la pulizia usare un panno morbido, pulito e un detergente per vetri come si trovano in commercio. Quindi asciugare le parti delicatamente.

4.2 RISOLUZIONE DEI PROBLEMI

Anomalie Possibili cause Controlli e rimedi

Il dispositivo non illumina

• Mancanza di alimentazione di rete

• Dimmer impostato a 0

• Tutti i colori impostati a 0

• LED difettoso/i

• Scheda LED difettosa

• Vericare la presenza della tensione alimentazione

• Incrementare i valori del canale dimmer

• Incrementare i valori dei canali colori

• Sostituire scheda LED

Bassa intensità di luce generale

• Lenti sporche • Pulire il dispositivo regolarmente

Il dispositivo non è alimentato

• Mancanza di alimentazione di rete

• Cavo di alimentazione danneggiato

• Alimentatore interno difettoso

• Vericare la presenza della tensione alimentazione

• Controllare il cavo di alimentazione

• Sostituire l'alimentatore interno

Il dispositivo non risponde al DMX

• Indirizzamento DMX errato

• Cavo di segnale DMX difettoso

• Rimbalzo segnale DMX

• Controllare il pannello di controllo e

l'indirizzamento delle unità

• Controllare il cavo di segnale DMX

• Installare una terminazione DMX come suggerito

Rivolgersi a un centro di assistenza tecnico autorizzato in caso di problema non riportato in tabella o che non possono essere risolti mediante la procedura riportata in tabella.

Page 19

STUDIOCOBPLUSDY

Page 20

reproduced in any form or by any means for any commercial use.

In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the

characteristics stated in this instruction manual at any time and without prior notice.

All revisions and updates are available in the ‘manuals’ section on site www.musiclights.it

Page 21

STUDIOCOBPLUSDY

Packing content

• STUDIOCOBPLUSDY

• Mount bracket

• Power cable

• User manual

TABLE OF CONTENTS

Safety

General instructions Warnings and installation precautions General information

1 Introduction

1. 1 Description

1. 2 Technical specications

1. 3 Operating elements and connections

2 Installation

2. 1 Mounting

3 Functions and settings

3. 1 Operation

3. 2 Basic

3. 3 Menu structure

3. 4 Auto show

3. 5 Static mode

3. 6 Master/Slave mode

3. 7 Linking

3. 8 DMX mode

3. 9 DMX addressing

3. 10 Connection of the DMX line

3. 11 Construction of the DMX termination

3. 12 DMX control

3. 13 Dimmer

3. 14 Back light

3. 15 Fixture information

3. 16 LED frequency

3. 17 Fan mode

3. 18 KeyLock

3. 19 RDM

4 Maintenance

4. 1 Maintenance and cleaning the unit

4. 2 Trouble shooting

Warranty

2 2 3

4 4 6

8 8 9 10 10 10 10 10 11 12 12 13 14 14 14 14 14 15 15

16 16

Page 22

STUDIOCOBPLUSDY

SAFETY

General instruction

• The products referred to in this manual conform to the European Community Directives and are therefore marked with .

• The unit is supplied with hazardous network voltage (230V~). Leave servicing to skilled personnel only. Never make any modications on the unit not described in this instruction manual, otherwise you will risk an electric shock.

• Connection must be made to a power supply system tted with ecient earthing (Class I appliance according to standard EN 60598-1). It is, moreover, recommended to protect the supply lines of the units from indirect contact and/or shorting to earth by using appropriately sized residual current devices.

• The connection to the main network of electric distribution must be carried out by a qualied electrical installer. Check that the main frequency and voltage correspond to those for which the unit is designed as given on the electrical data label.

• This unit is not for home use, only professional applications.

• Never use the xture under the following conditions:

- in places subject to vibrations or bumps;

- in places with a temperature of over 40 °C.

• Make certain that no inammable liquids, water or metal objects enter the xture.

• Do not dismantle or modify the xture.

• All work must always be carried out by qualied technical personnel. Contact the nearest sales point for an inspection or contact the manufacturer directly.

• If the unit is to be put out of operation denitively, take it to a local recycling plant for a disposal which is not harmful to the environment.

Warnings and installation precautions

• If this device will be operated in any way dierent to the one described in this manual, it may suer damage and the guarantee becomes void. Furthermore, any other operation may lead to dangers like short circuit, burns, electric shock, etc.

• Before starting any maintenance work or cleaning the projector, cut o power from the main supply.

• Always additionally secure the projector with the safety rope. When carrying out any work, always comply scrupulously with all the regulations (particularly regarding safety) currently in force in the country in which the xture’s being used.

• Install the xture in a well ventilated place.

• Keep any inammable material at a safe distance from the xture.

• Shields, lenses or ultraviolet screens shall be changed if they have become damaged to such an extent that their eectiveness is impaired.

• The lamp (LED) shall be changed if it has become damaged or thermally deformed.

• Never look directly at the light beam. Please note that fast changes in lighting, e. g. ashing light, may trigger epileptic seizures in photosensitive persons or persons with epilepsy.

• Do not touch the product’s housing when operating because it may be very hot.

WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit.

Page 23

STUDIOCOBPLUSDY

GENERAL INFORMATION

Shipments and claims

The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual damage will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

Warranty and returns

The guarantee covers the xture in compliance with existing regulations. You can nd the full version of the “General Guarantee Conditions” on our web site www.musiclights.it. Please remember to register the piece of equipment soon after you purchase it, logging on www.musiclights.it. The product can be also registered lling in and sending the form available on your guarantee certicate. For all purposes, the validity of the guarantee is endorsed solely on presentation of the guarantee certicate. Music & Lights will verify the validity of the claim through examination of the defect in relation to proper use and the actual validity of the guarantee. Music & Lights will eventually provide replacement or repair of the products declining, however, any obligation of compensation for direct or indirect damage resulting from faultiness.

Page 24

STUDIOCOBPLUSDY

- 1 - INTRODUCTION

1.1 DESCRIPTION

The StudioCOB PLUS family takes the popular StudioCOB and raises it to an even more advanced level. The housing is designed not only to be IP54 rated, but also to deliver silent operation. The STUDIOCOBPLUS TU features a new white COB LED with a 3000K color temperature. With an even beam, single shadow, exible lens options, and fully functional barndoors, the STUDIOCOBPLUS TU is the ultimate white source workhorse LED Par.

1.2 TECHNICAL SPECIFICATIONS

LIGHT SOURCE

• Source: 150W WW LEDs

• Temperature: 3000K

• CRI: >90Ra

• Luminous Flux: (18°) 10499 lm, (38°) 9209 lm

• Lux: (18°) 8080lux @3m

• Lux: (38°) 1810lux @3m

• Source Life Expectancy: >30.000 h

OPTICS

• Beam Angle: (on board) 18°, (inc.) 38°

• Field Angle: 36°(on board); 63 (inc.)°

• Lens Type: Dichroic parabolic reector in combination with HD fresnel lens

• Additional Optics: ood (without lens), 38° (inc)

DYNAMIC EFFECTS

• Static Color Mode: Selection of static color

• Manual Color Mode: Manual adjustment of dimmer and strobe

• Auto Mode: Built-in programs with execution speed adjustment

BODY

• Body: Sturdy die-cast aluminium body conceived for long-time durability

• Body Color: Black

CONTROL

• Protocols: DMX512, RDM

• Dmx Channels: 1/2/5ch

• RDM: RDM ready for xture remote monitor and settings

• Display: Black OLED touch display

• Firmware Upgrade: Yes, via USB-DMX interface (UPBOX1) not included

• Master/Slave: for synchronized operation of more units linked in a chain

ELECTRONICS

• Dimmer: Linear 0~100% electronic dimmer

• Dimmer Curves: 4 Dierent dimming curves available

• Strobe/Shutter: 1-30 Hz, electronic

• Battery Backup: Battery backup for user operation without connecting to the main power

Page 25

STUDIOCOBPLUSDY

187

259

370

• Operating Temperature: -20/45°

• Flicker: Flicker free frequency with adjustable PWM

• Selectable PWM: 600~25K Hz

ELECTRICAL

• Power Supply: 100-240V – 50/60Hz

• Power Consumption (at 230V): 144 W

• Power Consumption (at 120V): 145 W

• Output (at 230V): 12 units on a single power line

PHYSICAL

• Signal Connection: 5p IP in/out

• Power Connection: Seetronic Powerkon IP54 in/out

• IP: 54 Protective vent to prevent condensation, dust, compensate pressure

• Cooling: Forced air with low noise fan, user-denable levels

• Suspension And Fixing: Double hanging bracket suitable for safe hanging and for oor positioning

• Dimensions (WxHxD): 259x187x370mm

• Weight: 5 Kg

Technical drawing

Fig.1

Page 26

STUDIOCOBPLUSDY

1.3 OPERATING ELEMENTS AND CONNECTIONS

Rear panel Fig.2

1. KNOB for the mounting bracket

2. MOUNTING BRACKET

3. DMX IN (5-pole XLR):

1 = massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C

4. POWER IN (PowerCON TRUE IN):

for connection to a socket (100-240V~/5060Hz) via the supplied mains cable

5. CONTROL PANEL with display and 4 touch

buttons used to access the control panel functions and manage them

6. POWER OUT: connect to supply power to the next unit

7. DMX OUT (5-pole XLR): 1 = ground, 2 = DMX-, 3 = DMX+, 4 N/C, 5 N/C

8. SAFETY HOLE to attach safety cable

9. GORE: GORE membrane vents for pressure and temperature balance

7 1

8 9

Page 27

STUDIOCOBPLUSDY

Fig.3

- 2 - INSTALLATION

2.1 MOUNTING

STUDIOCOBPLUSDY may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For xing, stable mounting clips are required. The mounting place must be of sucient stability and be able to support a weight of 10 times of the unit’s weight. When carrying out any installation, always comply scrupulously with all the regulations (particularly regarding safety) currently in force in the country in which the xture’s being used.

• Install the projector at a suitable location by means of the mounting bracket (2).

• Always additionally secure the projector with the safety rope from falling down. For this purpose, fasten the safety rope at a suitable position so that the maximum fall of the projector will be 20 cm.

• Adjust the projector and use the knob to slightly release or tighten the locking mechanism of the bracket if is necessary (1).

Page 28

STUDIOCOBPLUSDY

Mode

Enter

Down

- 3 - FUNCTIONS AND SETTINGS

3.1 OPERATION

Connect the supplied main cable to a socket (100-240V~/50-60Hz). Then the unit is ready for operation and can be operated via a DMX controller or it independently performs its show program in succession. To switch o, disconnect the mains plug from the socket. For a more convenient operation it is recommended to connect the unit to a socket which can be switched on and o via a light switch.

3.2 BASIC

Access control panel functions using the four panel touch buttons located directly underneath the black OLED display (g.4).

Fig.4 - Functions of the buttons

MODE (MENU) UP DOWN ENTER

Used to access the menu or to return a previous menu option

Navigates downwards through the menu list and increases the numeric value when in a function

Navigates upwards through the menu list and decreases the numeric value when in a function

Used to select and store the current menu or conrm the current function value or option within a menu

Page 29

STUDIOCOBPLUSDY

3.3 MENU STRUCTURE

1 DMX Address

1 - 512 Default: 001

2 DMX Channel

1 Ch

Default: 7 ch2 Ch

5 Ch

3 Static

Dimmer 0 - 255

Strobe 0 - 255

4 Auto Show

Auto 1

Speed (0-100)

Default: AUTO1 SPEED=100

Auto 2

Speed (0-100)

Auto 3

Speed (0-100)

Auto 4

Speed (0-100)

5 Master/Slave

Master

Default: Slave

Slave

6 Dimmer Mode

O

Default: O

Dimmer 1

Dimmer 2

Dimmer 3

7 LED Frequency

600 Hz

Default: 1200Hz

1200 Hz

2000 Hz

4000 Hz

25 KHz

8 Fan Mode

Auto Speed

Default: Auto

High Speed

9 Back Light

Default: On

10 S

20 S

30 S

10 Key Lock

Default: On

O

11 Information

Fixture Hours

9999h

Version

V1.0

UID

15D00209****

12 Reset Factory

YES

Page 30

STUDIOCOBPLUSDY

3.4 AUTO SHOW

If no DMX control signal is present at the DMX INPUT, the unit independently runs through its show programme provided that the blackout mode is switched o:

• Press the MENU button so many times until the display shows Auto Show, then press the ENTER button.

• Press the UP/DOWN button to switch between the show Auto 1 - Auto 4. The unit will operate in show mode.

• Using the UP/DOWN button to select the desired run speed slow-fast 1 -100.

• Press the ENTER button to save the setting.

IMPORTANT: Programs Auto 1 - 4 are fully pre-programmed and will not be altered by changes.

3.5 STATIC MODE

This xture has the ability to accept custom static color settings. Access these chases via the control panel on the back of the xture.

• Press the MENU button so many times until the display shows Static, then press the ENTER button.

• Select Dimmer, Strobe through the UP/DOWN buttons, then press ENTER.

• Press the MENU button to go back or to meet the waiting time to exit the setup menu.

3.6 MASTER/SLAVE MODE

This mode will allow you to link up the units together without a controller. Choose a unit to function as the Master. The unit must be the rst unit in line; other units will work as slave.

• Press the MENU button so many times until the display shows Master/Slave, then press ENTER.

• Using UP/DOWN buttons, select the desired mode and then press ENTER.

• Press the button MENU to go back or to meet the waiting time to exit the setup menu

• Use standard DMX cables to daisy chain your units together via the DMX connector on the rear of the units. For longer cable runs we suggest a terminator at the last xture (see page 13).

• Set on master xture the desired program (see section 3.4).

• Set the slaves to the same DMX modes.

3.7 LINKING

1. Connect the DMX OUT of the master unit via 5-pole XLR cable to the DMX IN of the rst slave unit.

2. Connect the DMX OUT of the rst slave unit to the DMX IN of the second slave unit, etc. until all units are connected in a chain.

3.8 DMX MODE

• Press the MENU button so many times until show Dmx Channel and press ENTER to conrm.

• Press the button UP/DOWN to select the desired DMX mode 1 Ch, 2 Ch o 5 Ch. Press ENTER button to store.

• Press the MENU button to go back or to meet the waiting time to exit the setup menu.

The tables on page 14 indicate the operating mode and DMX value.

Page 31

STUDIOCOBPLUSDY

3.9 DMX ADDRESSING

• Press the MENU button so many times until show Dmx Address and press ENTER to conrm.

• Press the button UP/DOWN to select the desired DMX address 001 - 512. Press and hold to scroll quickly.

• Press ENTER button to store.

• Press the MENU button to go back or to meet the waiting time to exit the setup menu.

To able to operate the STUDIOCOBPLUSDY with a light controller, adjust the DMX start address for the rst a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the rst DMX channel, adjust the start address 33 on the STUDIOCOBPLUSDY. The other functions of the light eect panel are then automatically assigned to the following addresses.

An example with the start address 33 is shown below:

Fig.5 - Example 4 DMX channels conguration

Number of

DMX

channels

Start address

(example)

DMX Address

occupied

Next possible start

address for unit No. 1

Next possible start

address for unit No. 2

Next possible start

address for unit No. 3

1 33 33 34 35 36

2 33 33-34 35 37 39

5 33 33-37 38 43 48

. . . . . . . . . . . .

DMX512 Controller

DMX Address: 33 DMX Address: 45DMX Address: 37 DMX Address: 41

Page 32

STUDIOCOBPLUSDY

Fig.6

Fig.7

3.10 CONNECTION OF THE DMX LINE

DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω impedance and low capacity. The following diagram shows the connection mode:

ATTENTION The screened parts of the cable (sleeve) must never be connected to the system’s earth, as this would cause faulty xture and controller operation. Over long runs can be necessary to insert a DMX level matching amplier. For those connections the use of balanced microphone cable is not recommended because it cannot transmit control DMX data reliably.

• Connect the controller DMX input to the DMX output of the rst unit.

• Connect the DMX output to the DMX input of the following unit. Connect again the output to the input of the following unit until all the units are connected in chain.

• When the signal cable has to run longer distance is recommended to insert a DMX termination on the last unit.

3.11 CONSTRUCTION OF THE DMX TERMINATION

The termination avoids the risk of DMX 512 signals being reected back along the cable when they reaches the end of the line: under certain conditions and with certain cable lengths, this could cause them to cancel the original signals. The termination is prepared by soldering a 120Ω 1/4 W resistor between pins 2 and 3 of the 5-pin male XLR connector, as shown in gure.

DMX - OUTPUT

XLR socket

DMX - INPUT

XLR plug

Pin1 : GND - Shield Pin2 : - Negative Pin3 : + Positive Pin4 : N/C Pin5 : N/C

Example: 3 pin XLR connector

Page 33

STUDIOCOBPLUSDY

3.12 DMX CONTROL

1 Ch

MODE

FUNCTION DMX

Value

1 Ch

DIMMER

0~100% 000 - 255

2 Ch

MODE

FUNCTION DMX

Value

2 Ch

DIMMER

0~100% 000 - 255

STROBE

No function Strobe Slow to Fast No function Random strobe Slow to Fast No function

000 - 030 031 - 100 101 - 130 131 - 200 201 - 255

5 Ch

MODE

FUNCTION DMX

Value

5 Ch

DIMMER

0~100% 000 - 255

STROBE

No function Strobe Slow to Fast No function Random strobe Slow to Fast No function

000 - 030 031 - 100 101 - 130 131 - 200 201 - 255

AUTO PROGRAMM

NO Function Auto program 1 Auto program 2 Auto program 3 Auto program 4

000 - 010 011 - 070 071 - 130 131 - 190 191 - 255

AUTO PROGRAMM SPEED

Slow to Fast 000 - 255

DIMMER SPEED

Preset from display menu Mode o Mode1 (fast speed) Mode2 (middle speed) Mode3 (slow speed)

000 - 051 052 - 101 102 - 152 153 - 203 204 - 255

Page 34

STUDIOCOBPLUSDY

3.13 DIMMER

• To enter dimmer mode and choose to simulate dierent dimming curves, press the MENU button repeatedly until the display shows Dimmer Mode, then press the ENTER button.

• Press the MENU button repeatedly until Dimmer Mode shows, and press ENTER button to accept.

• Use the UP/DOWN buttons to select a dimmer curve O - Dimmer1 - Dimmer2 - Dimmer3.

• Press ENTER button to accept.

• Press ENTER button to conrm the selection.

• Press the MENU button to go back or to meet the waiting time to exit from the setup menu automatically.

3.14 BACK LIGHT

• To activate backlight display press the button MENU so many times until shows Back Light, and press the ENTER button to conrm.

• Press the UP/DOWN buttons to select On - 10S - 20S - 30S. Press ENTER button to conrm the selection.

• Press the MENU button to go back or to meet the waiting time to exit from the setup menu automatically.

3.15 FIXTURE INFORMATION

1. Press the MENU button so many times until shows Information, and then press ENTER button.

2. Use UP/DOWN button to select: Fixture Hours - Version - UID.

3. Press ENTER button to conrm the selection.

4. Press the MENU button to go back or to meet the waiting time to exit from the setup menu automatically.

Fixture Hours

This option shows the user the amount of hours the STUDIOCOBPLUSDY has been in use throughout its lifetime. Select Fixture Hours.

Version

This option shows the user the software version currently installed in the unit. Select Version.

UID

This option shows the RDM identication number

3.16 LED FREQUENCY

• To adjust the frequency of the LEDs, press the MENU button repeatedly until the display shows LED Frequency, and then press the ENTER button.

• Select the frequency 600 Hz - 25 KHz using the UP/DOWN buttons.

• To conrm, press the ENTER key.

• Press the MENU button to go back or wait a few seconds to exit the setup menu.

3.17 FAN MODE

To set the rotation speed of the fans refer to the following guide:

• Press the MENU key repeatedly until the display shows Fan Mode, then press the button ENTER.

• Select by pressing UP/DOWN one of the following options: Auto - High. It is possible choose the speed of rotation of the fans from: fast High and automatic Auto.

• Press the MENU button to go back or wait a few seconds to exit the setup menu.

Page 35

STUDIOCOBPLUSDY

3.18 KEY LOCK

Enter the Key Lock mode to select whether the access password is on or o.

• Press the button MODE so many times until show Key Lock and press the button ENTER to conrm.

• Use UP/DOWN button to select: ON or OFF.

• Press ENTER button to conrm the selection. When the xture is set as pass ON, after 30 seconds or turn on the xture next time, the xture will need an access password to enter the display menu control. NOTE - The factory access password is UP + DOWN + UP + DOWN (press ENTER to conrm the access).

3.19 RDM - Remote Device Management

With this function you can call up various submenus via RDM. This device is RDM ready. RDM stands for “Remote Device Management” and makes remote control of devices connected to the DMX-bus possible. Manual settings like adjusting the DMX starting address are no longer needed. This is especially useful when the device is installed in a remote area. RDM is integrated in DMX without inuencing the connections. The RDM-data is transmitted via the standard XLR-poles 1 and 2 – new DMX-cables are not necessary. RDM ready and conventional DMX devices can be operated in one DMX line. The RDM protocol sends own packages in the DMX512 data feed and does not inuence conventional devices. If DMX splitters are used and RDM control is to be used, these splitters must support RDM. The number and type of RDM parameters depend on the RDM controller (not included) is used.

Page 36

STUDIOCOBPLUSDY

- 4 - MAINTENANCE

4.1 MAINTENANCE AND CLEANING THE UNIT

• Make sure the area below the installation place is free from unwanted persons during setup.

• Switch o the unit, unplug the main cable and wait until the unit has cooled down.

• All screws used for installing the device and any of its parts should be tightly fastened and should not be corroded.

• Housings, xations and installation spots (ceiling, trusses, suspensions) should be totally free from any deformation.

• The main cables must be in impeccable condition and should be replaced immediately even when a small problem is detected.

• It is recommended to clean the front at regular intervals, from impurities caused by dust, smoke, or other particles to ensure that the light is radiated at maximum brightness. For cleaning, disconnect the main plug from the socket. Use a soft, clean cloth moistened with a mild detergent. Then carefully wipe the part dry. For cleaning other housing parts use only a soft, clean cloth. Never use a liquid, it might penetrate the unit and cause damage to it.

4.2 TROUBLESHOOTING

Problems Possible causes Checks and remedies

Fixture does not light up

• No mains supply

• Dimmer fader set to 0

• All color faders set to 0

• Faulty LED

• Faulty LED board

• Check the power supply voltage

• Increase the value of the dimmer channels

• Increase the value of the color channels

• Replace the LED board

General low light intensity

• Dirty lens assembly • Clean the xture regularly

Fixture does not power up

• No power

• Loose or damaged power cord

• Faulty internal power supply

• Check for power on power outlet

• Check power cord

• Replace internal power supply

Fixture does not respond to DMX

• Wrong DMX addressing

• Damaged DMX cables

• Bouncing signals

• Check control panel and unit addressing

• Check DMX cables

• Install terminator as suggested

Contact an authorized service center in case of technical problems or not reported in the table can not be resolved by the procedure given in the table.

Page 37

CERTIFICATO DI GARANZIA

GUARANTEE CERTIFICATE

Place Stamp Here

Arancare

Spett.le

Music&Lights S.r.l.

Via Appia Km 136.200 04020 Itri (LT) Italy

Il prodotto è coperto da garanzia

in base alle vigenti normative.

Sul sito www.musiclights.it è

possibile consultare il testo

integrale delle “Condizioni

Generali di Garanzia”.

Estratto dalle

Condizioni Generali di Garanzia

• Si prega, dopo l’acquisto, di

procedere alla registrazione del

prodotto sul sito www.musiclights.it.

In alternativa il prodotto può essere

registrato compilando e inviando il

modulo riportato sul retro.

• Sono esclusi i guasti causati da

imperizia e da uso non appropriato

dell’apparecchio.

• La garanzia non ha più alcun eetto

qualora l’apparecchio sia stato

manomesso.

• La garanzia non prevede la

sostituzione dell’apparecchio.

• Sono escluse dalla garanzia le parti

esterne, le lampade, le manopole, gli

interruttori e le parti asportabili.

• Le spese di trasporto e i rischi

conseguenti sono a carico del

possessore dell’apparecchio.

• A tutti gli eetti la validità della

garanzia è avallata unicamente

dalla presentazione del certicato di

garanzia.

The guarantee covers the unit

in compliance with existing

regulations. You can find the

full version of the “General

Guarantee Conditions” on our

web site www.musiclights.it.

Abstract

General Guarantee Conditions

• Please remember to register the

piece of equipment soon after you

purchase it, logging on

www.musiclights.it. The product

can be also registered lling in and

sending the form available on your

guarantee certicate.

• Defects caused by inexperience

and incorrect handling of the

equipment are excluded.

• The guarantee will no longer be

eective if the equipment has

been tampered.

• The guarantee makes no provision

for the replacement of the

equipment.

• External parts, lamps, handles,

switches and removable parts are

not included in the guarantee.

• Transport costs and subsequent

risks are responsibility of the

owner of the equipment.

• For all purposes, the validity of

the guarantee is endorsed solely

on presentation of the guarantee

certicate.

Page 38

MODEL / MODELLO

SERIAL N° / SERIE N°

Purchased by / Acquistato da

SURNAME / COGNOME

Dealer’s stamp

and signature

Timbro e rma

del Rivenditore

NAME / NOME

ADDRESS / VIA N.

CITY / CIT TA’

Purchasing date

Data acquisto

FORM TO BE FILLED IN AND MAILED / CEDOLA DA COMPILARE E SPEDIRE FORM TO BE FILLED IN AND KEPT / CEDOLA DA COMPILARE E CONSERVARE

PROV.

ZIP CODE / C.A.P.

MODEL / MODELLO

SERIAL N° / SERIE N°

Purchased by / Acquistato da

SURNAME / COGNOME

Dealer’s stamp

and signature

Timbro e rma

del Rivenditore

NAME / NOME

ADDRESS / VIA N.

CITY / CITTÀ

Purchasing date

Data acquisto

PROV.

ZIP CODE / C.A.P.

Page 39

Page 40

MUSIC & LIGHTS S.r.l.

Via Appia, km 136,200 - 04020 Itri (LT) - ITALY Phone +39 0771 72190 - Fax +39 0771 721955

www.musiclights.it - email: [email protected] ISO 9001:2008 Certied Company
