SPIDER

SUPER-FAST BEAM WASHER

Manuale Utente

User Manual

ENIT

Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso.

Al ne di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modicare, in

qualunque momento e senza preavviso, le speciche menzionate nel presente manuale di istruzioni.

Tutte le revisioni e gli aggiornamenti sono disponibili nella sezione 'Manuali' sul sito www.musiclights.it

La riproduzione - anche parziale - per propri scopi commerciali è vietata.

REV.003-04/14

SPIDER

INDICE

Sicurezza

Avvertenze generali Attenzioni e precauzioni per l’installazione Informazioni generali

1 Introduzione

1. 1 Descrizione

1. 2 Speciche tecniche

1. 3 Elementi di comando e di collegamento

2 Installazione

2. 1 Montaggio

3 Funzioni e impostazioni

3. 1 Funzionamento

3. 2 Impostazione base

3. 3 Struttura menu

3. 4 Funzionamento in modalità automatica

3. 5 Modalità Musicale

3. 6 Funzione sensibilità microfono

3. 7 Modalità Master/ Slave

3. 8 Collegamento

3. 9 Congurazione canali DMX

3. 10 Modalità DMX

3. 11 Collegamenti della linea DMX

3. 12 Costruzione del terminatore DMX

3. 13 Tabella canali DMX

3. 14 Impostazione del proiettore

3. 15 Informazioni sul dispositivo

3. 16 Modalità Manuale

3. 17 Calibrazione

4 4 5

6 6 8

11 11 12 13 13 13 14 14 14 14 15 16 17 22 22 23 23

Contenuto dell'imballo:

4 Manutenzione

4. 1 Manutenzione e pulizia del sistema ottico

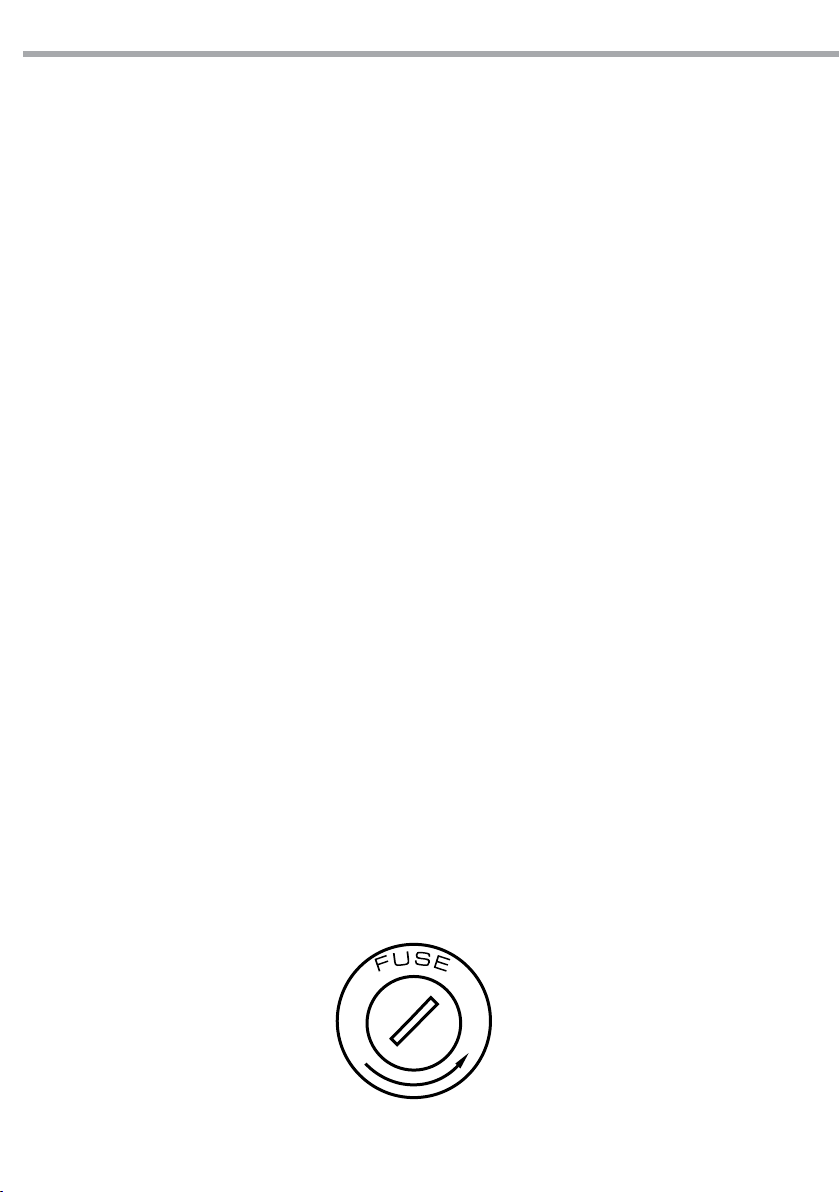

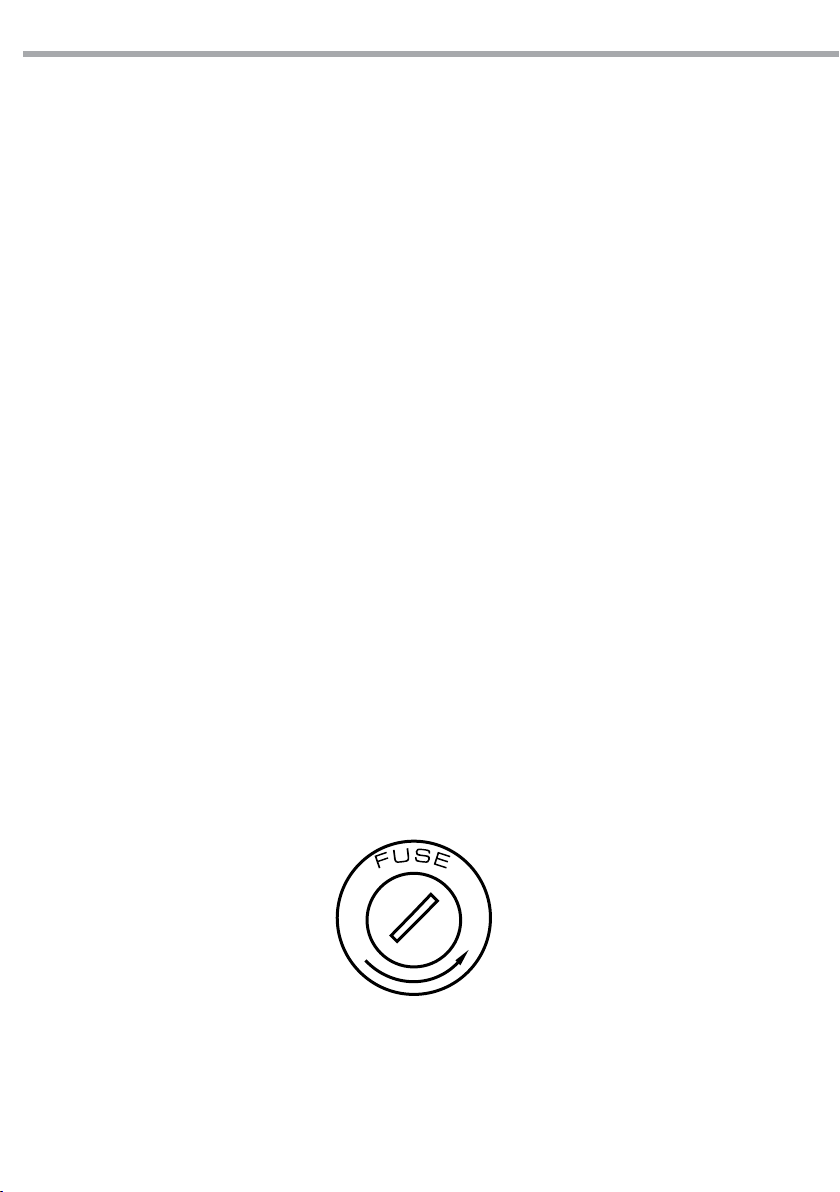

4. 2 Sostituzione fusibile

4. 3 Risoluzione dei problemi

Certiﬁcato di garanzia

• SPIDER

• Cavo di sicurezza

• Staa di ssaggio

• Manuale utente

24 24 25

ATTENZIONE! Prima di eﬀettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità.

SPIDER

SICUREZZA

Avvertenze generali

• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e pertanto recano la sigla .

• Il dispositivo funziona con pericolosa tensione di rete 230V~. Non intervenire mai al suo interno al di fuori delle operazioni descritte nel presente manuale; esiste il pericolo di una scarica elettrica.

• È obbligatorio eettuare il collegamento ad un impianto di alimentazione dotato di un’eciente messa a terra (apparecchio di Classe I secondo norma EN 60598-1). Si raccomanda, inoltre, di proteggere le linee di alimentazione delle unità dai contatti indiretti e/o cortocircuiti verso massa tramite l’uso di interruttori dierenziali opportunamente dimensionati.

• Le operazioni di collegamento alla rete di distribuzione dell’energia elettrica devono essere eettuate da un installatore elettrico qualicato. Vericare che frequenza e tensione della rete corrispondono alla frequenza ed alla tensione per cui l’unità è predisposta, indicate sulla targhetta dei dati elettrici.

• L’unità non per uso domestico, solo per uso professionale.

• Evitare di utilizzare l’unità:

- in luoghi soggetti a vibrazioni, o a possibili urti;

- in luoghi a temperatura superiore ai 40°C.

• Evitare che nell’unità penetrino liquidi inammabili, acqua o oggetti metallici.

• Non smontare e non apportare modiche all’unità.

• Tutti gli interventi devono essere sempre e solo eettuati da personale tecnico qualicato. Rivolgersi al

più vicino centro di assistenza tecnica autorizzato.

• Se si desidera eliminare il dispositivo denitivamente, consegnarlo per lo smaltimento ad un’istituzione locale per il riciclaggio.

Attenzioni e precauzioni per l’installazione

• Se il dispositivo dovesse trovarsi ad operare in condizioni dierenti da quelle descritte nel presente manuale, potrebbero vericarsi dei danni; in tal caso la garanzia verrebbe a decadere. Inoltre, ogni altra operazione potrebbe provocare cortocircuiti, incendi, scosse elettriche, rotture etc.

• Prima di iniziare qualsiasi operazione di manutenzione o pulizia sull’unità togliere la tensione dalla rete di alimentazione.

• È assolutamente necessario proteggere l’unità per mezzo di una fune di sicurezza. Nell’eseguire qualsiasi intervento attenersi scrupolosamente a tutte le normative (in materia di sicurezza) vigenti nel paese di utilizzo.

• Questo prodotto è solo per uso interno.

• La distanza minima tra il proiettore e le pareti circostanti deve essere superiore a 50 cm e non devono

essere ostruite, in nessun caso, le aperture di aerazione.

• Installare l’unità in un luogo ben ventilato.

• Mantenere i materiali inammabili ad una distanza di sicurezza dall’unità.

• La temperatura massima raggiungibile sulla supercie esterna dell’unità, in condizioni di regime termi-

co, è di 85°C. Dopo lo spegnimento, attendere 15 minuti per il rareddamento.

• I ltri, le lenti o gli schermi ultravioletti se danneggiati possono limitare la loro ecienza.

• I LED devono essere sostituiti se danneggiati o termicamente deformati.

• Non guardare direttamente il fascio luminoso. Tenete presente che i veloci cambi di luce possono pro-

vocare attacchi d’epilessia presso persone fotosensibili o epilettiche.

SPIDER

INFORMAZIONI GENERALI

Spedizioni e reclami

Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/cliente. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

Garanzie e resi

Il prodotto è coperto da garanzia in base alle vigenti normative. Sul sito www.musiclights.it è possibile consultare il testo integrale delle “Condizioni Generali di Garanzia”. Si prega, dopo l’acquisto, di procedere alla registrazione del prodotto sul sito www.musiclights.it. In alternativa il prodotto può essere registrato compilando e inviando il modulo riportato alla ne del manuale. A tutti gli eetti la validità della garanzia è avallata unicamente dalla presentazione del certicato di garanzia. Music & Lights constata tramite verica sui resi la difettosità dichiarata, correlata all’appropriato utilizzo, e l’eettiva validità della garanzia; provvede quindi alla riparazione dei prodotti, declinando tuttavia ogni obbligo di risarcimento per danni diretti o indiretti eventualmente derivanti dalla difettosità.

SPIDER

- 1 - INTRODUZIONE

1.1 DESCRIZIONE

SPIDER è il beam-wash super-veloce della gamma Prolights, dal design compatto ed ultra-leggero (5kg) in grado di eseguire movimenti PAN/TILT a velocità istantanea con un fascio di 10° super-concentrato. SPIDER rappresenta l’ultima innovazione nel campo dei proiettori per la generazione di eetti nell’aria, risultando essere uno strumento dal concept speciale grazie all’innovativo design ottico e la gestione dei motori 3step per il movimento. Nonostante le dimensioni super-slim, SPIDER è stato concepito per performance in eventi di grandi dimensioni, combinando 7x10W LED CREE ad alta potenza con un’architettura ottica esclusiva. La sintesi cromatica 4D RGBW FullColor garantisce una fedele riproduzione dell’intera gamma cromatica, colori brillanti e diverse temperature di bianco anche in proiezioni a corto raggio. La sezione LED è controllabile in 4 zone indipendenti, per orire una maggiore essibilità creativa ai LightDesigner nella creazione di color-chase dinamiche ed eetti in controluce.

1.2 SPECIFICHE TECNICHE

Sorgente luminosa e ottica

• 7 x 10W LED RGBW FullColor CREE

• Lux @2m: 13’500

• Sistema di sintesi colore: miscelazione RGBW FullColor (>16 milioni di colori) per possibilità cromatiche

illimitate e controllo della temperatura colore

• Preset temperatura colore bianco: 3200K~10000K

• Angolo di proiezione: 10°

• Vita media sorgente LED: >50’000 h

Dimmer/Shutter/Strobo/Colors

• Dimmer lineare 0-100%

• Regolazione curva dimmer: 4 congurazioni selezionabili

• Shutter indipendente ed eetti di dissolvenza a velocità variabile

• Strobo: elettronico 1-20 ash/s

• Ruota colori virtuale con preset LEE e rainbow

Elettronica

• Display graco LCD per accesso semplicato al menu di controllo, congurazione e assegnazione indirizzo

• Modalità Master/Slave con più unità collegate

• Modalità Sound: Attivazione musicale dei programmi automatici mediante microfono interno

• Passaggio lineare “stepless” dei valori sui canali DMX

• Frequenza dei diodi anti-icker (>400Hz)

• Congurazione DMX: 9/12/14/16/28 Chs

• Controllo indipendente di 4 sezioni LED per creare eetti eye-candy

• Reset dell’unità da controllo remoto

• Rareddamento ad aria ltrata forzata con ventole silenziate a velocità regolabile, non produce calore

Struttura e corpo mobile

• Corpo in polimeri ad alta resistenza progettato per facilitare la dissipazione termica

• Grado di isolamento: IP33

• Cavi di alimentazione (shuko) 1,5mt incluso

SPIDER

316

• Escursione: Pan = 600° Tilt = 270°

• Risoluzione Pan/Tilt: 8-bit o 16-bit

• Pan = 2,35° Pan Fine = 0,01° Tilt = 1,05° Tilt Fine = 0,005°

• Sospensione e ssaggio: qualsiasi posizione per mezzo di supporti omega (inclusi) con sistema di ag-

gancio “quick lock”

Alimentazione

• Alimentazione: 100-240V 50/60Hz

• Connessioni: PowerCON IN/OUT

• Output alimentazione per connessione di più unità in serie: no a 16 proiettori a 230V

• Consumo ad emissione massima: 105W

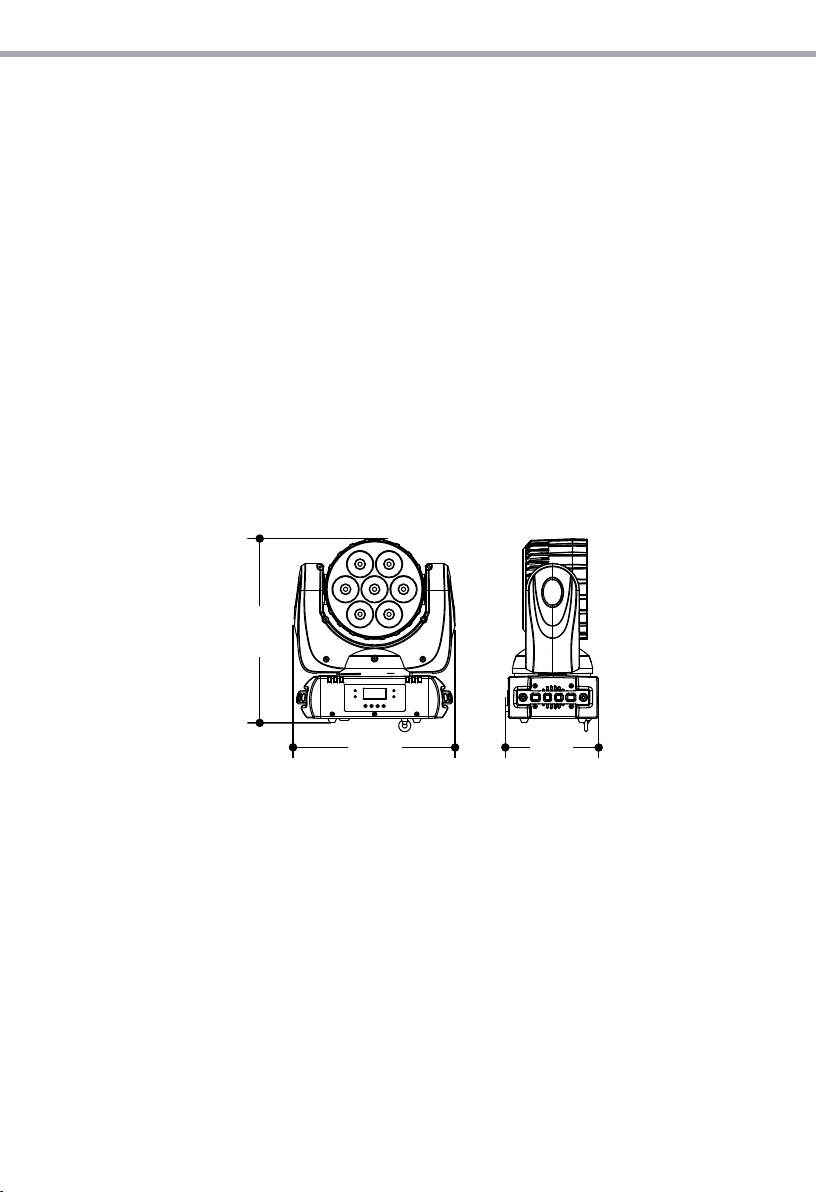

Peso e dimensioni

• Peso: 5,7 kg

• Dimensioni (LxAxP): 266x316x167 mm

266 167

Fig.1

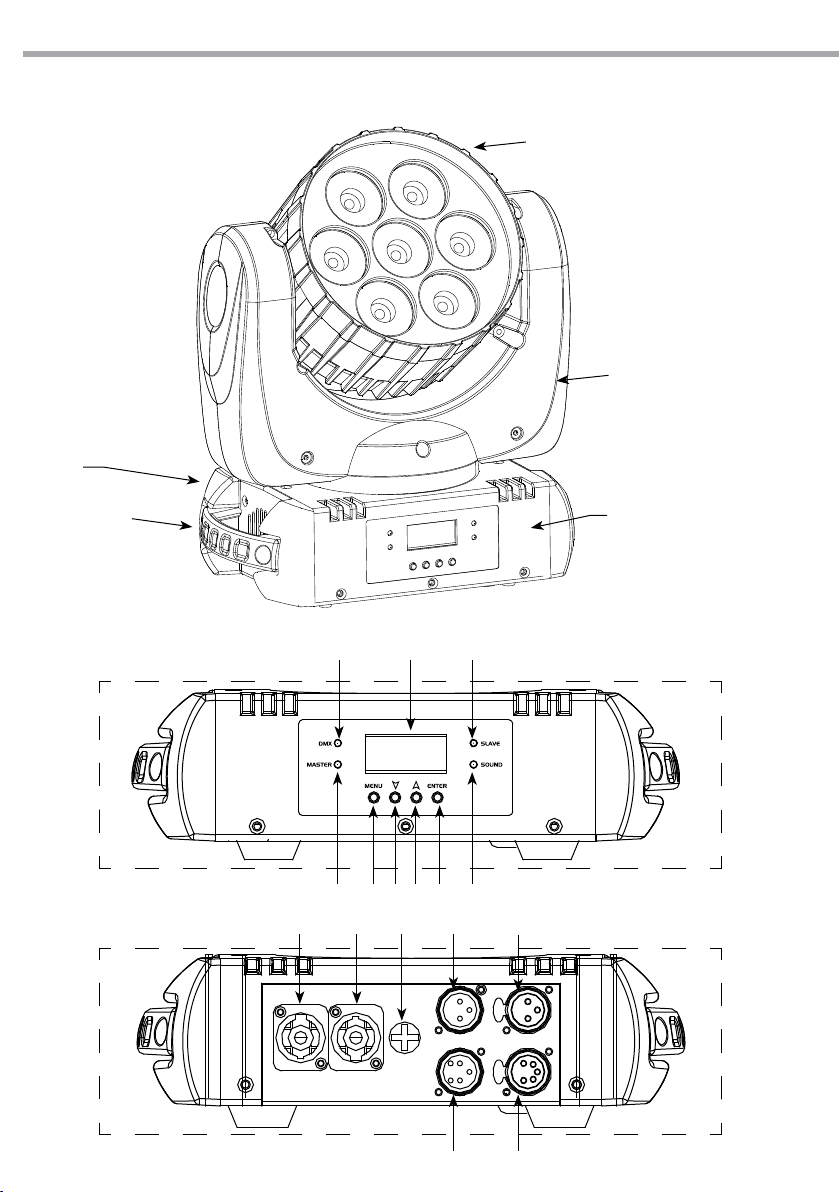

1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO

SPIDER

Vista A

Fig.2

5 64

7 12

8 9 10

13 14 15 16

Vista B

1917

SPIDER

1. TESTA MOBILE

2. BRACCIO GIREVOLE

3. MANIGLIA PER TRASPORTO

4. LED DMX

5. DISPLAY LCD

6. LED SLAVE

7. LED MASTER

8. Tasto MENU per selezionare il menu d'impostazione o tornare ad un livello del munu precedente

9. Tasto DOWN per scorrere attraverso le diverse funzioni in ordine decrescente o diminuire il valore della funzione stessa.

10. Tasto UP per scorrere attraverso le diverse funzioni in ordine crescente o aumentare il valore della funzione stessa.

11. Tasto ENTER per entrare nel menu selezionato o confermare un impostazione del menu

12. LED SOUND

13. POWER IN ( PowerCON IN): per il collegamento ad una presa di rete (100-240V~/50-60Hz) tramite il cavo rete in dotazione.

14. POWER OUT ( PowerCON OUT): collegamento per l'alimentazione all'unità successiva.

15. PORTAFUSIBILE: sostituire un fusibile difettoso solo con uno dello stesso tipo (T 6.3A).

16. DMX IN (XLR a 3 poli): 1 = massa, 2 = DMX -, 3 = DMX +

17. DMX IN (XLR a 5 poli): 1 = massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C

18. DMX OUT (XLR a 3 poli): 1= massa, 2 = DMX -, 3 = DMX +

19. DMX OUT (XLR a 5 poli): 1= massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C

SPIDER

- 2 - INSTALLAZIONE

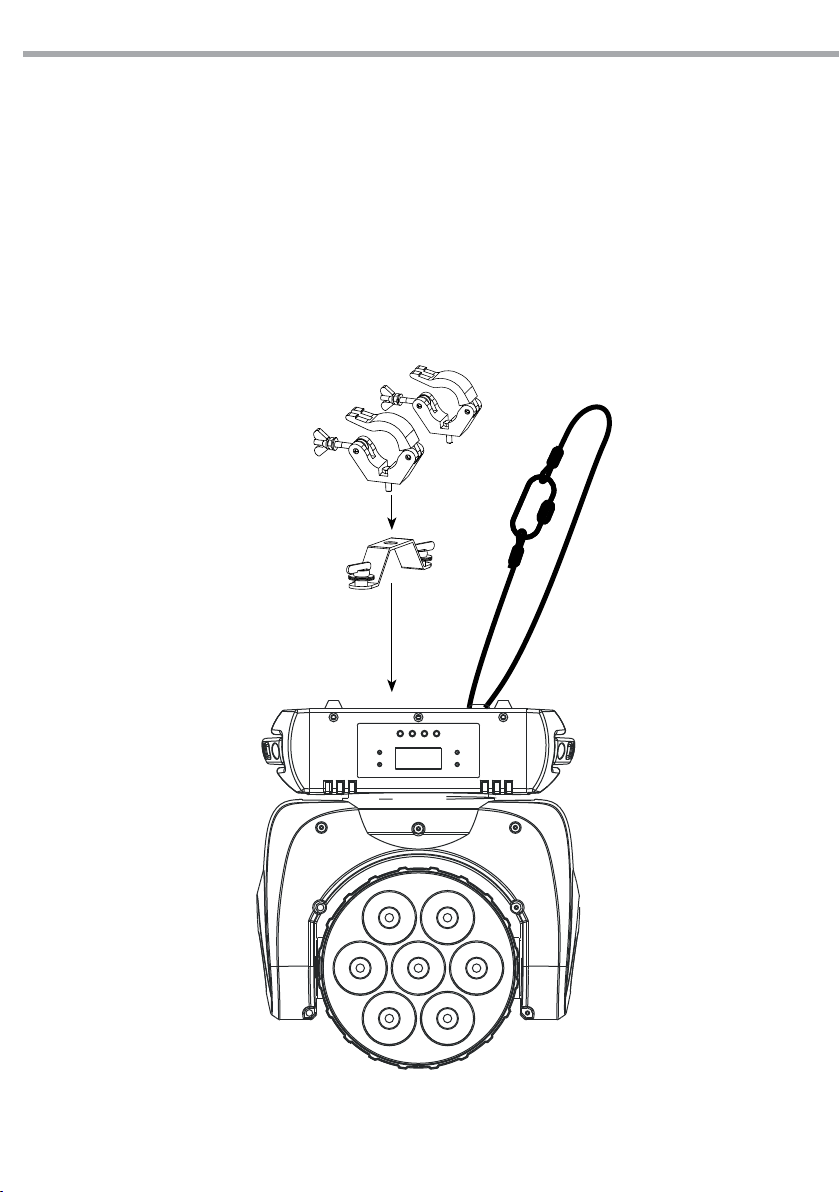

2.1 MONTAGGIO

Lo SPIDER può essere collocato su un piano solido. Inoltre, grazie ai fori di ssaggio, l’unità può essere montata anche a testa in giù, su una traversa (g.3). Per il ssaggio occorrono dei supporti robusti per il montaggio. Assicurarsi che l’unità sia saldamente ssata al ne di evitare vibrazioni e scivolamenti durante il funzionamento. L’area di collocazione deve avere una stabilità suciente e supportare almeno 10 volte il peso dell’unità. Inoltre assicurarsi di rispettare tutte le avvertenze in materia di sicurezza. È assolutamente necessario assicurare il proiettore contro la caduta utilizzando un cavo di sicurezza: in particolare collegare il cavo in un punto adatto in modo che la caduta del proiettore non possa superare i 20 cm.

GANCIO ALISCAFF

SUPPORTI OMEGA

CAVO DI SICUREZZA

Fig.3

SPIDER

- 3 - FUNZIONI E IMPOSTAZIONI

3.1 FUNZIONAMENTO

Per accendere lo SPIDER inserire la spina del cavo di alimentazione in una presa di rete (100-240V~/5060Hz). La testa mobile e tutti i motori di comando si mettono in una precisa posizione di partenza “reset”. Poco dopo l’unità è pronta. Per spegnere lo SPIDER, staccare la spina dalla presa di rete. Per maggiore comodità è consigliabile collegare l’unità con una presa comandata da un interruttore.

3.2 IMPOSTAZIONE BASE

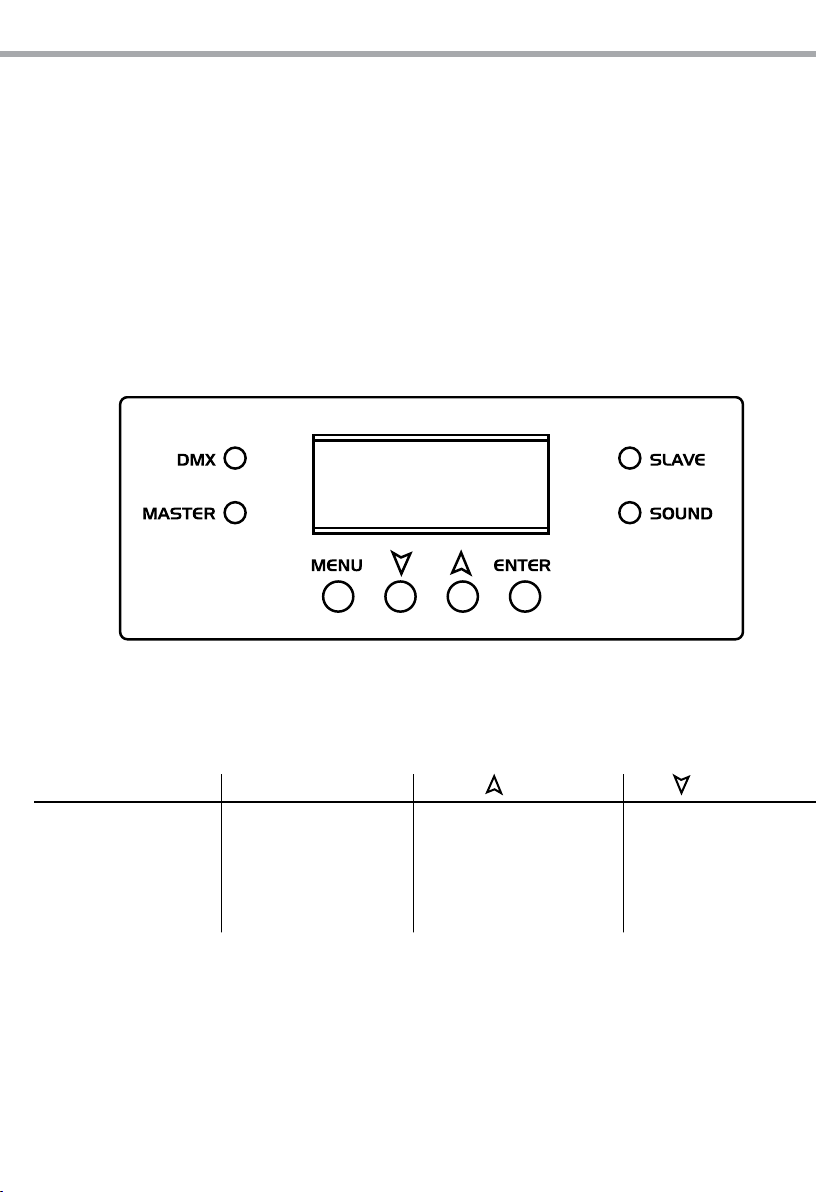

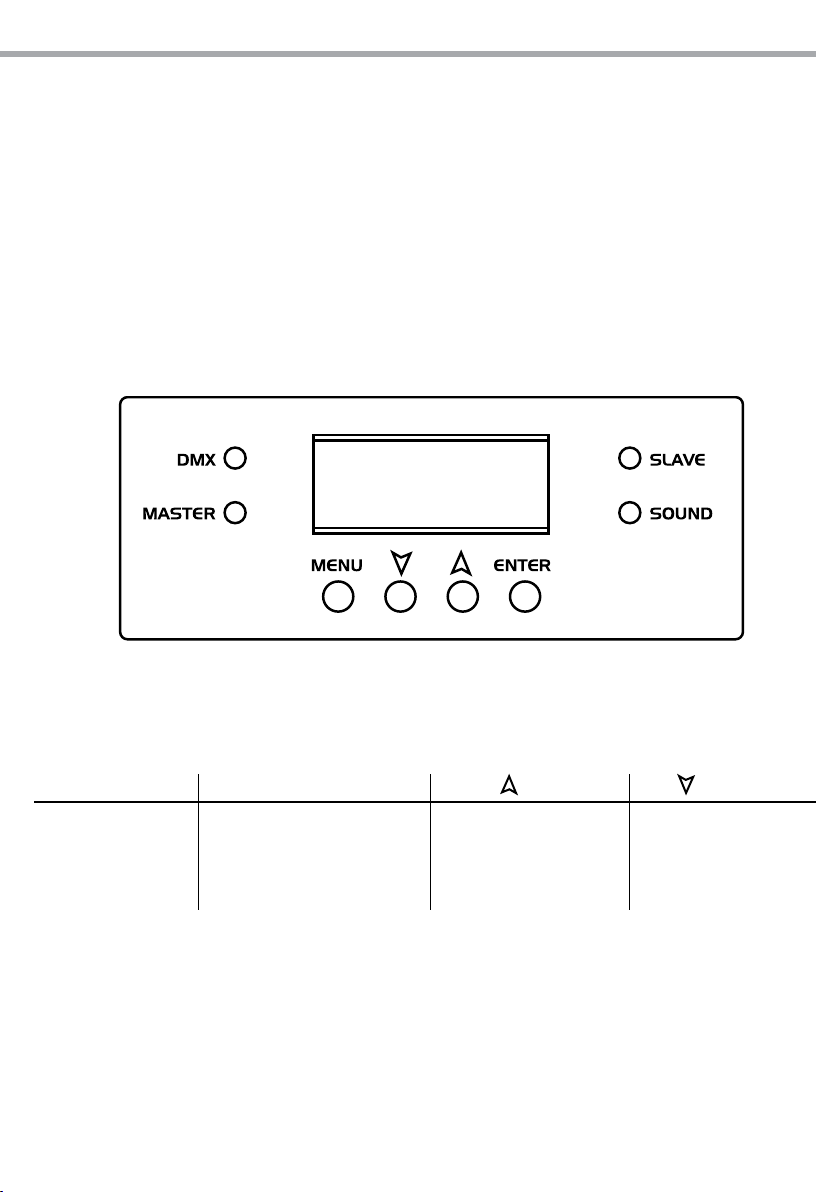

Il proiettore SPIDER dispone di un display LCD e di 4 pulsanti per l’accesso alle funzioni del pannello di controllo e la loro gestione (g.4).

Fig.4

MENU ENTER UP DOWN

Per scorrere il menu principale o tornare ad una opzione del menu precedente

Per entrare nel menu selezionato o confermare il valore attuale della funzione o l'opzione all'interno di un menu

Per scorrere attraverso le diverse funzioni in ordine ascendente o aumentare il valore della funzione stessa

Per scorrere attraverso le diverse funzioni in ordine discendente o diminuire il valore della funzione stessa

3.3 STRUTTURA MENU

SPIDER

DMX ADDRESS

CHANNEL MODE

SHOW MODE

DIMMER CURVE

SLAVE MODE

BLACK OUT

SOUND STATE

SOUND SENSE

PAN INVERSE

TILT INVERSE

BACK LIGHT

FUNCTION DELAY

WHITE BALANCE

001 512

9 CH 12 CH 14 CH 16 CH 28 CH

Show 1 Show 2 Show 3 Show 4 Mode 1 Mode 2 Mode 3 Mode 4

Slave 1 Slave 2

Yes No On O

100

Yes No Yes No On

O No Delay 1 s Delay 2 s Delay 3 s Delay

Red 125 - 255

Green 125 - 255

Blue 125 - 255

MANU TEST

AUTO TEST

TEMP

FIXTURE TIME

FIRMWARE VERSION

PRO DEFAULTS

RESET

SPIDER

Pan 000 - 255

Tilt 000 - 255

Red 1 - 4 000 - 255

Green 1 - 4 000 - 255

Blue 1 - 4 000 - 255

White 1 - 4 000 - 255

Dimmer 000 - 255

Strobe 000 - 255

No Yes

3.4 FUNZIONAMENTO IN MODALITÀ AUTOMATICA

Se alla presa DMX non è presente alcun segnale di comando DMX, l’unità può svolgere il suo programma Show autonomamente:

• Premere il tasto MENU no a quando sul display non appare [SHOW MODE], quindi premere il tasto ENTER.

• Premere il tasto UP/DOWN per scorrere al programma desiderato (SHOW1 - SHOW2 - SHOW3 - SHOW4). L’unità

entrerà in modalità automatica mandando in esecuzione il programma selezionato.

NOTA - Nella modalità automatica l’unità è MASTER.

3.5 MODALITÀ MUSICALE

Nella modalità musicale l’unità può essere comandata tramite la musica. In presenza di segnale musicale, con un determinato ritmo nei bassi e con volume suciente, tramite il microfono interno si comanda il senso e la velocità di rotazione nonchè il cambio di colore. Se il comando musica non dovesse funzionare perfettamente, aumentare il volume o ridurre la distanza fra sorgente audio e l’unità oppure alternativamente aumentare la sensibilità del microfono. Premere il tasto MENU no a quando sul display non appare [SOUND STATE], quindi premere il tasto ENTER.

• Premere il tasto UP/DOWN per selezionare ON oppure OFF a seconda che si voglia attivare o meno la modalità musicale.

3.6 FUNZIONE SENSIBILITÀ MICROFONO

Selezionare questa funzione per impostare il valore della sensibilità del microfono per il controllo tramite comando musicale:

• Premere il tasto MENU no a quando sul display non appare [SOUND SENSE], quindi premere il tasto ENTER.

• Premere il tasto UP/DOWN per selezionare il valore desiderato (000 - 100).

SPIDER

3.7 MODALITÀ MASTER/SLAVE

Questa modalità consente di collegare in linea più unità SPIDER senza un controller. La prima unità sarà impostata come master e le altre funzioneranno come slave con lo stesso eetto.

• Premere il tasto MENU no a quando sul display non appare [SLAVE MODE], quindi premere il tasto ENTER.

• Premere il tasto UP/DOWN per selezionare le diverse modalità di funzionamento [SLAVE1] (normal),o

[SLAVE2] (light show) quindi premere il tasto ENTER.

• Sull’unità master selezionare il programma desiderato come indicato al paragrafo 3.4.

• Servirsi dei connettori DMX dell’unità e di un cavo XLR per formare una catena di unità. In certe condi-

zioni e lunghezze si consiglia di eettuare una terminazione come mostrato a pagina 16.

3.8 COLLEGAMENTO

Si possono collegare più unità anché tutte le unità secondarie abbiano lo stesso eetto luce dell’unità principale (Master).

1. Collegare l’uscita DMX OUT dell’unità principale con l’ingresso DMX IN della prima unità secondaria servendosi di un cavo XLR.

2. Collegare l’uscita DMX OUT della prima unità secondaria con l’ingresso DMX IN della seconda unità secondaria ecc.

3.9 CONFIGURAZIONE CANALI DMX

Lo SPIDER dispone di diverse congurazioni dei canali DMX a cui si può accedere dal pannello di controllo.

• Premere il tasto MENU e selezionare attraverso i tasti direzionali la voce [CHANNEL MODE], quindi premere il tasto ENTER per confermare la scelta.

• Premere il tasto UP/DOWN per selezionare la congurazione DMX desiderata tra [9CH], [12CH], [14CH], [16CH] e [28CH] quindi premere il tasto ENTER.

• Premere il tasto MENU per tornare indietro o attendere alcuni secondi per uscire dal menu di impostazione.

Le tabelle a pagina 17 indicano le modalità di funzionamento e i relativi valori DMX. Come interfaccia DMX, l’unità possiede dei contatti XLR a 3-5 poli.

3.10 MODALITÀ DMX

Per il funzionamento tramite un’unità di comando luce con protocollo DMX512, è suciente collegare lo SPIDER al controller. Il proiettore dispone di diverse congurazioni dei canali DMX i cui valori sono indicati nelle tabelle a pag 17.

• Per impostare l’indirizzo DMX, premere il tasto MENU no a quando sul display non appare [DMX ADDRESS], quindi premere il tasto ENTER per confermare la scelta.

• Premere il tasto UP/DOWN per selezionare il valore desiderato (001 - 512); tenere premuto invece il tasto UP/DOWN per lo scorrimento veloce.

• Al termine dell’impostazione il valore verrà salvato automaticamente.

Per poter comandare lo SPIDER con un’unità di comando luce, occorre impostare l’indirizzo di start DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per comandare la funzione del primo canale DMX, si deve impostare sullo SPIDER l’indirizzo di start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. Segue un esempio con indirizzo 33 di start:

Numero

canali DMX

Indirizzo di

start (esempio)

Indirizzo DMX

occupati

Prossimo indirizzo di start

possibile per unità n°1

Prossimo indirizzo di start

possibile per unità n°2

Prossimo indirizzo di start

possibile per unità n°3

14 33 33-46 47 61 75

SPIDER

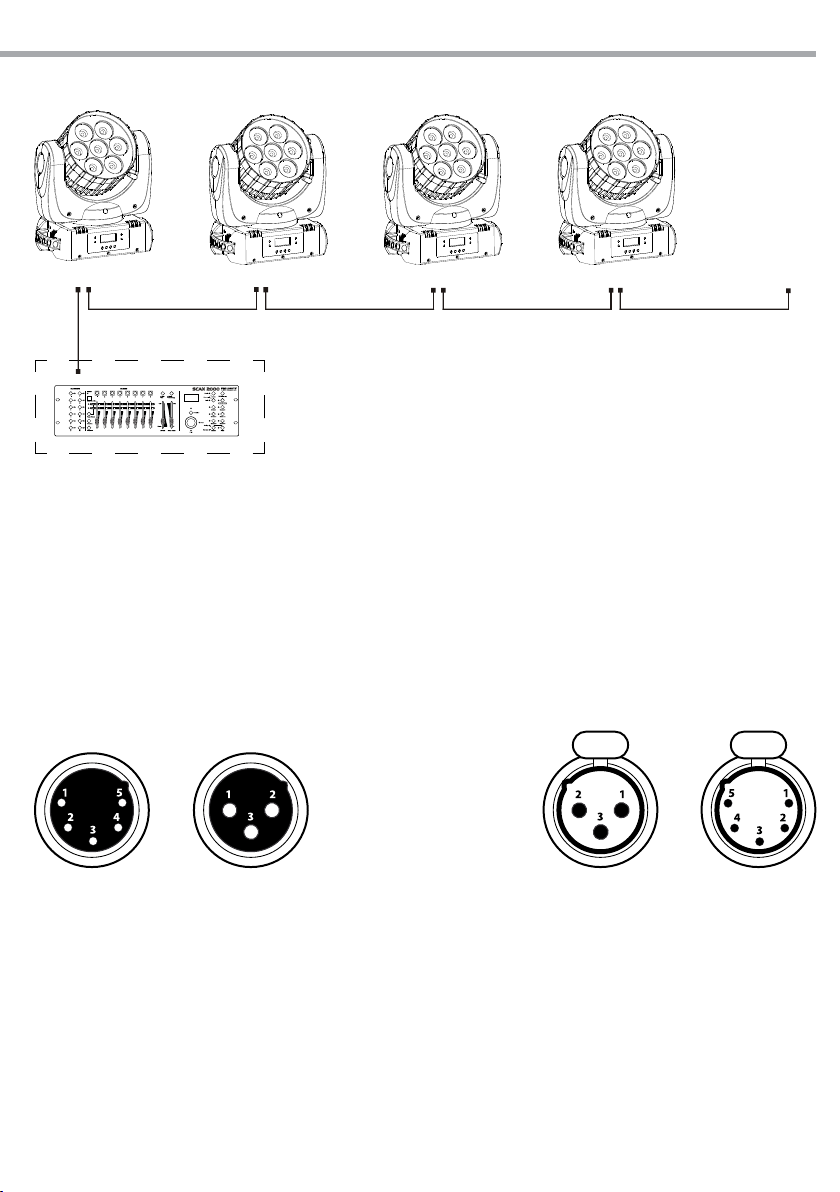

DMX Address: 33 DMX Address: 75DMX Address: 47 DMX Address: 61

DMX512 Controller

. . . . . . . . . . . .

Esempio di conﬁgurazione a 14 canali DMX (CH14)

Fig.5

3.11 COLLEGAMENTI DELLA LINEA DMX

La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito:

DMX - INPUT

Spina XLR

Pin1 : Massa - Schermo Pin2 : - Negativo Pin3 : + Positivo Pin4 : N/C Pin5 : N/C

Fig.6

DMX - OUTPUT

Presa XLR

ATTENZIONE La parte schermata del cavo (calza) non deve mai essere collegata alla terra dell’impianto; ciò comporterebbe malfunzionamenti delle unità e dei controller. Per passaggi lunghi può essere necessario l’inserimento di un amplicatore DMX. In tal caso, è sconsigliato utilizzare nei collegamenti cavo bilanciato microfonico poiché non è in grado di trasmettere in modo adabile i dati di controllo DMX.

• Collegare l’uscita DMX del controller con l’ingresso DMX della prima unità;

• Collegare, quindi, l’uscita DMX con l’ingresso DMX della successiva unità; l’uscita di quest’ultima con

l’ingresso di quella successiva e via dicendo nchè tutte le unità sono collegate formando una catena.

• Per installazioni in cui il cavo di segnale deve percorrere lunghe distanze è consigliato inserire sull’ultima unità una terminazione DMX.

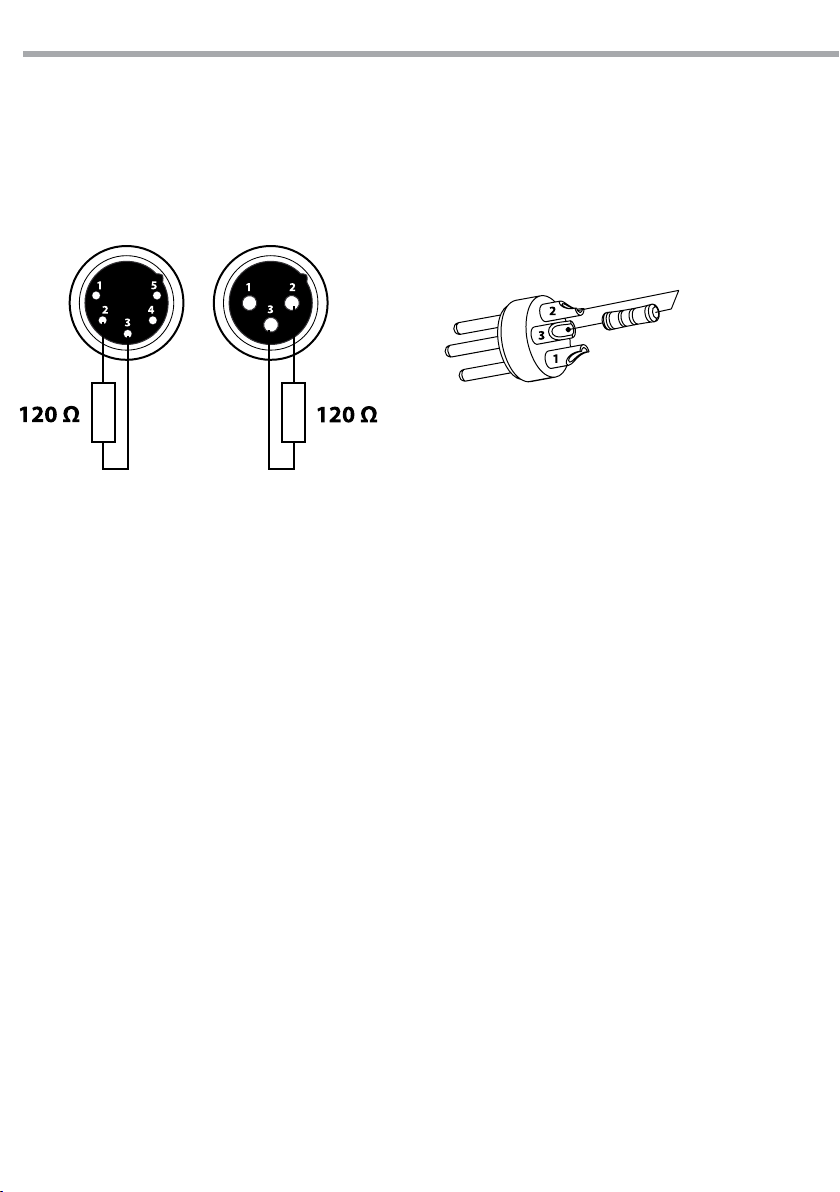

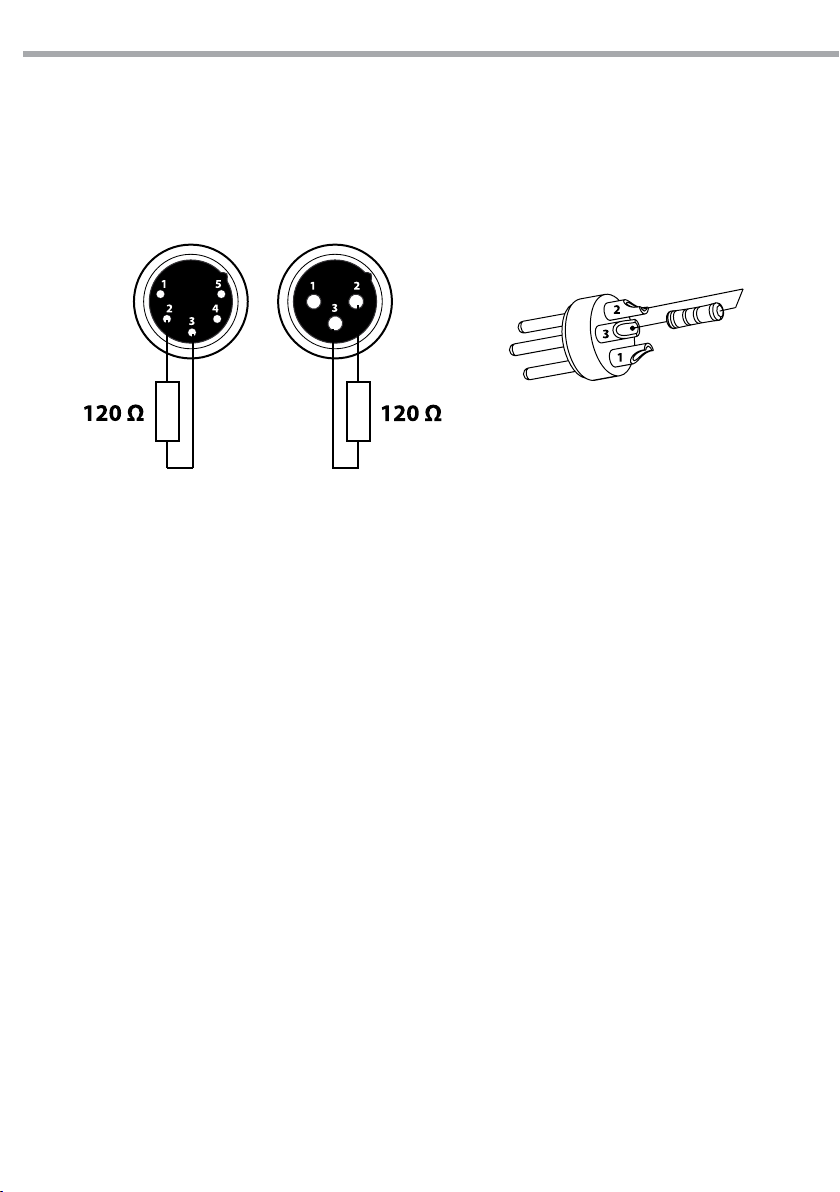

3.7 COSTRUZIONE DEL TERMINATORE DMX

La terminazione evita la probabilità che il segnale DMX 512, una volta raggiunta la ne della linea stessa venga riesso indietro lungo il cavo, provocando, in certe condizioni e lunghezze, la sua sovrapposizione al segnale originale e la sua cancellazione. La terminazione deve essere eettuata, sull’ultima unità della catena, con connettori XLR a 3/5 pin, saldando una resistenza di 120Ω (minimo 1/4W) tra i terminali 2 e 3, così come indicato in gura.

SPIDER

Esempio: connettore XLR a 3 pin

Fig.7

SPIDER

3.13 TABELLA CANALI DMX

9 CH 12 CH

CH Function in 9 CH mode Value

PAN

0° - 540° 000 - 255

TILT

0° - 270° 000 - 255

STROBE

Open Slow - Fast Open Fast close - slow open

Open Slow close - fast open Open Random Strobe Open

RED

0 - 100% 000 - 255

GREEN

0 - 100% 000 - 255

BLUE

0 - 100% 000 - 255

WHITE

0 - 100% 000 - 255

DIMMER

0 - 100% 000 - 255

FUNCTION

No function Enable Blackout while Pan/Tilt move Disable Blackout while Pan/Tilt move

No function Reset all No function Stand alone

000 - 015 016 - 131 132 - 139 140 - 181 182 - 189 190 - 231 232 - 239 240 - 247 248 - 255

000 - 069 070 - 079 080 - 089 090 - 199 200 - 209 210 - 249 250 - 255

CH Function in 12 CH mode Value

ELECTRONIC SHUTTER EFFECT

Shutter closed Shutter open Strobe 1: (fast to slow) Shutter open Strobe 2: opening pulse (fast to slow) Shutter open Strobe 3: closing pulse (fast to slow) Shutter open Strobe 4: random strobe (fast to slow) Shutter open

Strobe 5: random opening pulse (fast to slow) Shutter open Strobe 6: random closing pulse (fast to slow) Shutter open Strobe 7: burst pulse (fast to slow) Shutter open Strobe 8: random burst pulse (fast to slow) Shutter open Strobe 9: sine wave (fast to slow) Shutter open Strobe 10: burst (fast to slow) Shutter open

2 DIMMER 0 - 100% 000 - 255

3 PAN 0° - 540° 000 - 255

4 PAN FINE 000 - 255

5 TILT 0°- 270° 000 - 255

6 TILT FINE 000 - 255

FIXTURE CONTROL SETTINGS

No function Reset entire xture No function

Enable Blackout while P/T moving No function Disable Blackout while P/T moving Fast dimming, speed of changes unrestricted No function

000 - 019 020 - 049 050 - 064 065 - 069 070 - 084 085 - 089 090 - 104 105 - 109 110 - 124 125 - 129 130 - 144 145 - 149 150 - 164 165 - 169 170 - 184 185 - 189 190 - 204 205 - 209 210 - 224 225 - 229 230 - 244 245 - 255

000 - 009 010 - 014 015 - 094 095 - 099 100 - 104 105 - 109 110 - 114 115 - 119

SPIDER

CH Function in 12 CH mode Value

Smooth dimming, speed of changes restricted slightly

Illuminate display Stand alone

COLOR WHEEL EFFECT

Open LEE 790 - Moroccan pink LEE 157 - Pink LEE332 - Special rose pink LEE 328 - Follies pink LEE 345 - Fuchsia pink LEE 194 - Surprise pink LEE 181 - Congo blue LEE 071 - Tokyo blue LEE 120 - Deep blue LEE 079 - Just blue LEE 132 - Medium blue LEE 200 - Double CT blue LEE 161 - Slate blue LEE 201 - Full CT blue LEE 202 - Half CT blue LEE 117 - Steel blue LEE 353 - Lighter blue LEE 118 - Light blue

LEE 116 - Medium blue green LEE 124 - Dark green LEE 139 - Primary green LEE 089 - Moss green LEE 122 - Fern green LEE 738 - JAS green LEE 088 - Lime green LEE 100 - Spring yellow LEE 104 - Deep amber LEE 179 - Chrome orange LEE 105 - Orange LEE 021 - Gold amber LEE 778 - Millennium gold LEE 135 - Deep golden amber Open Fast-slow (clockwise) Stop Slow-fast (counterclockwise) Open Fast

120 - 124 125 - 249 250 - 255

000 - 009 010 - 014 015 - 019 020 - 024 025 - 029 030 - 034 035 - 039 040 - 044 045 - 049 050 - 054 055 - 059 060 - 064 065 - 069 070 - 074 075 - 079 080 - 084 085 - 089 090 - 094 095 - 099 100 - 104 105 - 109 110 - 114 115 - 119 120 - 124 125 - 129 130 - 134 135 - 139 140 - 144 145 - 149 150 - 154 155 - 159 160 - 164 165 - 169 170 - 179 180 - 201 202 - 207 208 - 229 230 - 234 235 - 239

CH Function in 12 CH mode Value

Medium

Slow Open

RED

0 - 100% 000 - 255

GREEN

0 - 100% 000 - 255

BLUE

0 - 100% 000 - 255

WHITE

0 - 100% 000 - 255

240 - 244 245 - 249 250 - 255

14 CH

CH Function in 14 CH mode Value

PAN

0° - 540° 000 - 255

2 PAN FINE

TILT

0° - 270° 000 - 255

4 TILT FINE

PAN/TILT SPEED

Fast - Slow 000 - 255

PAN/TILT MACRO

No eect Macro 1 Macro 2 Macro 3 Macro 4

Macro 5 Macro 6 Macro 7 Macro 8 Macro 9 Macro 10

000 - 255

000 - 015 016 - 035 036 - 055 056 - 075 076 - 095 096 - 115 116 - 135 136 - 155 156 - 175 176 - 195 196 - 215

SPIDER

16 CH

CH Function in 14 CH mode Value

Macro 11

Macro 12

PAN/TILT MACRO SPEED

Fast - Slow 000 - 255

FUNCTION

No function Enable blackout while Pan/Tilt Move Disable blackout while Pan/Tilt Move

No function Reset all No function Stand alone

DIMMER

0 - 100% 000 - 255

STROBE

Blackout Open Slow - Fast Open

Slow open - fast close Open Fast open - slow close Open Random strobe Open

COLOR 1

Color 1-31 000 - 255

COLOR 2

Color 1-31 000 - 255

COLOR 3

Color 1-31 000 - 255

COLOR 4

Color 1-31 000 - 255

216 - 235 236 - 255

000 - 069 070 - 079 080 - 089 090 - 199 200 - 209 210 - 249 250 - 255

000 - 007 008 - 015 016 - 131 132 - 139 140 - 181 182 - 189 190 - 231 232 - 239 240 - 247 248 - 255

CH Function in 16 CH mode Value

PAN

0° - 540° 000 - 255

2 PAN FINE

TILT

0° - 270° 000 - 255

4 TILT FINE

PAN/TILT SPEED

Fast - Slow 000 - 255

PAN/TILT MACRO

No eect Macro 1 Macro 2 Macro 3 Macro 4 Macro 5

Macro 6 Macro 7 Macro 8 Macro 9 Macro 10 Macro 11 Macro 12

PAN/TILT MACRO SPEED

Fast - Slow 000 - 255

FUNCTION

No function Enable blackout while Pan/Tilt Move Disable blackout while Pan/Tilt Move

No function Reset all No function Stand alone

DIMMER

0 - 100% 000 - 255

STROBE

Open

Slow - Fast Open Slow open - fast close

000 - 255

000 - 015 016 - 035 036 - 055 056 - 075 076 - 095 096 - 115 116 - 135 136 - 155 156 - 175 176 - 195 196 - 215 216 - 235 236 - 255

000 - 069 070 - 079 080 - 089 090 - 199 200 - 209 210 - 249 250 - 255

000 - 015 016 - 131 132 - 139 140 - 181

SPIDER

28 CH

CH Function in 16 CH mode Value

Open Fast open - slow close

Open Random strobe Open

RED

0 - 100% 000 - 255

GREEN

0 - 100% 000 - 255

BLUE

0 - 100% 000 - 255

WHITE

0 - 100% 000 - 255

COLOR

Normal

Color 1-31 Color macor 1-16 Color fade 1-16

FADE SPEED

Slow - fast 000 - 255

182 - 189 190 - 231 232 - 239 240 - 247 248 - 255

000 - 007 008 - 119 120 - 191 192 - 255

CH Function in 28 CH mode Value

PAN

0° - 540° 000 - 255

2 PAN FINE

TILT

0° - 270° 000 - 255

4 TILT FINE

PAN/TILT SPEED

Fast - Slow 000 - 255

PAN/TILT MACRO

No eect Macro 1 Macro 2 Macro 3 Macro 4 Macro 5

Macro 6 Macro 7 Macro 8 Macro 9 Macro 10 Macro 11 Macro 12

PAN/TILT MACRO SPEED

Fast - Slow 000 - 255

FUNCTION

No function Enable blackout while Pan/Tilt Move Disable blackout while Pan/Tilt Move

No function Reset all No function Stand alone

DIMMER

0 - 100% 000 - 255

STROBE

Blackout Open

Slow - Fast Open Slow open - fast close

000 - 255

000 - 015 016 - 035 036 - 055 056 - 075 076 - 095 096 - 115 116 - 135 136 - 155 156 - 175 176 - 195 196 - 215 216 - 235 236 - 255

000 - 069 070 - 079 080 - 089 090 - 199 200 - 209 210 - 249 250 - 255

000 - 007 008 - 015 016 - 131 132 - 139 140 - 181

SPIDER

CH Function in 28 CH mode Value

Open Fast open - slow close

Open Random strobe Open

RED 1

0 - 100% 000 - 255

GREEN 1

0 - 100% 000 - 255

BLUE 1

0 - 100% 000 - 255

WHITE 1

0 - 100% 000 - 255

RED 2

0 - 100% 000 - 255

GREEN 2

0 - 100% 000 - 255

BLUE 2

0 - 100% 000 - 255

WHITE 2

0 - 100% 000 - 255

RED 3

0 - 100% 000 - 255

GREEN 3

0 - 100% 000 - 255

BLUE 3

0 - 100% 000 - 255

WHITE 3

0 - 100% 000 - 255

RED 4

0 - 100% 000 - 255

GREEN 4

0 - 100% 000 - 255

BLUE 4

0 - 100% 000 - 255

WHITE 4

0 - 100% 000 - 255

182 - 189 190 - 231 232 - 239 240 - 247 248 - 255

CH Function in 28 CH mode Value

COLOR

Normal

Color 1-32 Color macro 1 - 18 Color fade 1-16

FADE SPEED

Slow - Fast 000 - 255

000 - 007 008 - 119 120 - 191 192 - 255

3.14 IMPOSTAZIONI DEL PROIETTORE

Per lo SPIDER è possibile modicare i parametri relativi al dispositivo:

Impostazione funzioni proiettore

• Dal menu iniziale, premere il tasto MENU, selezionare l’opzione proposta con il tasto UP/DOWN e premere il tasto ENTER per confermare l’impostazione.

- [DIMMER CURVE] - Funzione Dimmer. Selezionare la funzione [DIMMER CURVE], per entrare nella modalità dimmer e scegliere e simulare diverse curve dimming. In particolare, quando è impostato su:

• [MODE1] - L’aumento dell’intensità luminosa è lineare.

• [MODE2] - Il controllo dell’intensità luminosa è più ne a livelli bassi e grossolana a livelli alti.

• [MODE3] - Il controllo dell’intensità luminosa è più ne a livelli alti e grossolana a livelli bassi.

• [MODE4] - Il controllo dell’intensità luminosa è più ne a livelli bassi e alti, e grossolana a livelli

medi.

- [BLACKOUT] - Funzione Blackout. Selezionare la modalità SLAVE, poi selezionare [YES], per entrare nella modalità blackout oppure selezionare [NO], per disattivare la stessa funzione.

- [PAN INVERSE] - Rotazione in senso opposto della testa mobile. [NO] disattiva la funzione (impostazione normale), [YES] attiva la funzione (Pan inverse).

- [TILT INVERSE] - Inclinazione in senso opposto della testa mobile. [NO] disattiva la funzione (impostazione normale), [YES] attiva la funzione (Tilt inverse).

- [AUTO TEST] - Verica dispositivo. Nella sezione AUTO TEST è possibile vericare il corretto funzionamento dell’unità.

- [BACK LIGHT] - Retroilluminazione display. [ON] attiva la funzione (retroilluminazione display attiva), [OFF] disattiva la funzione (retroilluminazione display disattivata).

SPIDER

Funzione Reset

1. Dal menu iniziale, premere il tasto MENU, no a quando sul display non appare [PRO DEFAULTS], quindi premere il tasto ENTER.

2. Selezionare [YES] per ripristinare tutti i valori all’impostazione originale di fabbrica.

3.15 INFORMAZIONI SUL DISPOSITIVO

Informazioni proiettore

• Dal menu iniziale, premere il tasto MENU, selezionare l’opzione proposta con il tasto UP/DOWN e premere il tasto ENTER per confermare l’impostazione.

- [FIRMWARE VERSION] - Attraverso la funzione FIRMWARE VERSION è possibile visualizzare sul display la versione del software installata

- [TEMP] - Attraverso la funzione TEMP è possibile visualizzare sul display la temperatura relativa al dispositivo.

- [FIXTURE TIME] - Attraverso la funzione FIX TURE TIME è possibile visualizzare sul display il tempo di funzionamento del proiettore.

SPIDER

3.16 MODALITÀ MANUALE

Per lo SPIDER è possibile modicare i parametri relativi al dispositivo:

Impostazione manuale

• Dal menu iniziale, premere il tasto MENU no a quando sul display non appare [MANUAL TEST], quindi premere il tasto ENTER

• Selezionare con il tasto UP/DOWN la funzione da regolare tra: [PAN], [TILT], [RED1/2/3/4], [GREEN1/2/3/4], [BLUE1/2/3/4], [WHITE1/2/3/4], [DIMMER] e [STROBE] quindi premere il tasto ENTER per confermare la scelta.

• Selezionare i valori desiderati [000 - 255]

- Premere il tasto MENU per tornare indietro o attendere qualche secondo per uscire dal menu di impostazione.

Reset

• Dal menu iniziale, premere il tasto MENU no a quando sul display non appare [RESET], quindi premere il tasto ENTER per il reset completo del proiettore.

Regolazione home position

Per eettuare la preimpostazione dei valori correttivi (modalità oset):

• Premere il tasto MENU

• Tenere premuto per circa 3 secondi il tasto ENTER.

• Selezionare con il tasto UP/DOWN la funzione desiderata, quindi premere il tasto ENTER per la scelta

• Impostare servendosi dei tasti UP e DOWN, il valore per la funzione. L'intervallo dei valori possibili

per le diverse funzioni è riportato nella tabella in seguito

Premere il tasto ENTER per confermare l'impostazione e tornare automaticamente all'ultimo menu.

OFFSET 127 ··· -127

3.17 CALIBRAZIONE

Per eettuare la calibrazione del proiettore è necessario osservare la medesima procedura:

Calibrazione bianco

• Dal menu iniziale, premere il tasto MENU no a quando sul display non appare [ WHITE BALANCE], quindi premere il tasto ENTER

• Le impostazioni possono essere modicate intervenendo sui valori [125 - 255] relativo al canale rosso [RED], verde [GREEN], e Blu [BLUE].

PAN OFFSET

TILT OFFSET

SPIDER

- 4 - MANUTENZIONE

4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO

• Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualicato.

• Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare nché l’unità non si sia rareddata.

• Tutte le viti utilizzate per l’installazione dell’unità e le sue parti dovrebbero essere assicurate saldamen-

te e non dovrebbero essere corrose.

• Alloggiamenti, elementi di ssaggio e di installazione (sotto, truss, sospensioni) dovrebbero essere totalmente esenti da qualsiasi deformazione.

• Quando una lente ottica è visibilmente danneggiata a causa di rotture o gra profondi, deve essere sostituita.

• I cavi di alimentazione devono essere in condizione impeccabile e dovrebbero essere sostituiti immediatamente nel momento in cui anche un piccolo problema viene rilevato.

• Al ne di proteggere l’unità da surriscaldamento, le ventole di rareddamento (e nel caso) le aperture di ventilazione, devono essere pulite mensilmente.

Per mantenere funzionalità e rendimento ottimali per lungo tempo è indispensabile eettuare una pulizia periodica delle parti soggette all’accumulo di polveri e grassi. La frequenza con la quale eettuare le operazioni sotto indicate dipende da diversi fattori, quali la quantità di movimenti degli eetti e la qualità dell’ambiente di lavoro (umidità dell’aria, presenza di polvere, salsedine, ecc.). Per rimuovere lo sporco dal riettore, dalle lenti e dai ltri usare un panno morbido inumidito di un qualsiasi liquido detergente per la pulizia del vetro. Annualmente si consiglia di sottoporre il proiettore a personale tecnico qualicato per una manutenzione straordinaria consistente almeno nelle seguenti operazioni:

- Pulizia generale delle parti interne.

- Ripristino della lubricazione di tutte le parti soggette ad attrito tramite l’utilizzo di lubricanti appropriati.

- Controllo visivo generale di componenti interni, cablaggio, parti meccaniche, ecc.

- Controlli elettrici, fotometrici e funzionali; eventuali riparazioni.

Attenzione: consigliamo che la pulizia interna sia eseguita da personale qualicato!

4.2 SOSTITUZIONE FUSIBILE

1. Assicurarsi di scollegare il cavo di alimentazione del proiettore prima di sostituire un fusibile bruciato con uno dello stesso tipo.

2. Con un cacciavite, rimuovere il portafusibile dalla sua sede e il fusibile bruciato dal suo supporto; sostituire il fusibile con uno identico per tipologia e valore (T6.3A).

3. Inserire il portafusibile al suo posto e ricollegare l’alimentazione

Fig.8

SPIDER

4.3 RISOLUZIONE DEI PROBLEMI

Anomalie Possibili cause Controlli e rimedi

Il proiettore non illumina

Bassa intensità di luce generale

Il proiettore non è alimentato

Il proiettore non risponde al DMX

• Mancanza di alimentazione di rete

• Dimmer impostato a 0

• Tutti i colori impostati a 0

• LED difettoso/i

• Scheda LED difettosa

• Lenti sporche

• Lente disallineata

• Mancanza di alimentazione di rete

• Cavo di alimentazione danneggiato

• Alimentatore interno difettoso

• Indirizzamento DMX errato

• Cavo di segnale DMX difettoso

• Rimbalzo segnale DMX

• Vericare la presenza della tensione alimentazione

• Incrementare i valori del canale dimmer

• Incrementare i valori dei canali colori

• Sostituire scheda LED

• Pulire il dispositivo regolarmente

• Installare il gruppo ottico correttamente

• Vericare la presenza della tensione alimentazione

• Controllare il cavo di alimentazione

• Sostituire l'alimentatore interno

• Controllare il pannello di controllo e

l'indirizzamento delle unità

• Controllare il cavo di segnale DMX

• Installare una terminazione DMX come suggerito

Rivolgersi a un centro di assistenza tecnico autorizzato nel caso in cui il problema non sia riportato in tabella.

reproduced in any form or by any means for any commercial use.

In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the

characteristics stated in this instruction manual at any time and without prior notice.

All revisions and updates are available in the ‘manuals’ section on site www.musiclights.it

SPIDER

TABLE OF CONTENTS

Safety

General instructions Warnings and installation precautions General information

1 Introduction

1. 1 Description

1. 2 Technical specications

1. 3 Operating elements and connections

2 Installation

2. 1 Mounting

3 Functions and settings

3. 1 Operation

3. 2 Basic

3. 3 Menu structure

3. 4 Operation in automatic mode

3. 5 Music mode

3. 6 Sensitivity microphone function

3. 7 Master/Slave mode

3. 8 Linking

3. 9 DMX conguration

3. 10 DMX mode

3. 11 Connection of the DMX line

3. 12 Construction of the DMX termination

3. 13 DMX control

3. 14 Fixture settings

3. 15 Information

3. 16 Manual mode

3. 17 Service function

2 2 3

4 4 6

9 9 10 11 11 11 12 12 12 12 13 14 15 20 20 21 21

Packing content

4 Maintenance

4. 1 Maintenance and cleaning the unit

4. 2 Fuse replacement

4. 3 Trouble shooting

Warranty

• SPIDER

• Safety cable

• Mount bracket

• User manual

22 22 23

WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit.

SPIDER

SAFETY

General instruction

• The products referred to in this manual conform to the European Community Directives and are therefore marked with .

• The unit is supplied with hazardous network voltage (230V~). Leave servicing to skilled personnel only. Never make any modications on the unit not described in this instruction manual, otherwise you will risk an electric shock.

• Connection must be made to a power supply system tted with ecient earthing (Class I appliance according to standard EN 60598-1). It is, moreover, recommended to protect the supply lines of the units from indirect contact and/or shorting to earth by using appropriately sized residual current devices.

• The connection to the main network of electric distribution must be carried out by a qualied electrical installer. Check that the main frequency and voltage correspond to those for which the unit is designed as given on the electrical data label.

• This unit is not for home use, only professional applications.

• Never use the xture under the following conditions:

- in places wet;

- in places subject to vibrations or bumps;

- in places with an ambient temperature of over 40°C.

• Make certain that no inammable liquids, water or metal objects enter the xture.

• Do not dismantle or modify the xture.

• All work must always be carried out by qualied technical personnel. Contact the nearest sales point for

an inspection or contact the manufacturer directly.

• If the unit is to be put out of operation denitively, take it to a local recycling plant for a disposal which is not harmful to the environment.

Warnings and installation precautions

• If this device will be operated in any way dierent to the one described in this manual, it may suer damage and the guarantee becomes void. Furthermore, any other operation may lead to dangers like short circuit, burns, electric shock, etc.

• Before starting any maintenance work or cleaning the projector, cut o power from the main supply.

• Always additionally secure the projector with the safety rope. When carrying out any work, always com-

ply scrupulously with all the regulations (particularly regarding safety) currently in force in the country in which the xture’s being used.

• For inside use only. Not designed for outside use.

• The minimum distance between the xture and surrounding walls must be more than 50 cm and the

air vents at the housing must not be covered in any case.

• Install the xture in a well ventilated place.

• Keep any inammable material at a safe distance from the xture.

• The maximum temperature that can be reached on the external surface of the tting, in a thermally

steady state, is 85°C. After power o, please cool down over 15 minutes.

• Shields, lenses or ultraviolet screens shall be changed if they have become damaged to such an extent that their eectiveness is impaired.

• The lamp (LED) shall be changed if it has become damaged or thermally deformed.

• Never look directly at the light beam. Please note that fast changes in lighting, e. g. ashing light, may

trigger epileptic seizures in photosensitive persons or persons with epilepsy.

SPIDER

GENERAL INFORMATION

Shipments and claims

The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual damage will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

Warranty and returns

The guarantee covers the xture in compliance with existing regulations. You can nd the full version of the “General Guarantee Conditions” on our web site www.musiclights.it. Please remember to register the piece of equipment soon after you purchase it, logging on www.musiclights.it. The product can be also registered lling in and sending the form available on your guarantee certicate. For all purposes, the validity of the guarantee is endorsed solely on presentation of the guarantee certicate. Music & Lights will verify the validity of the claim through examination of the defect in relation to proper use and the actual validity of the guarantee. Music & Lights will eventually provide replacement or repair of the products declining, however, any obligation of compensation for direct or indirect damage resulting from faultiness.

SPIDER

- 1 - INTRODUCTION

1.1 DESCRIPTION

SPIDER is the super-fast beam-washer of Prolights range, featuring compact and ultra-light design (5kg) for PAN/TILT movements at stunning speed and a 10° highly concentrated beam. SPIDER represents latest innovation in the eld of projectors for generation of eects in the air, unveiling a special concept mixing innovative optical design and 3-step motors for movement. Despite the super-slim dimensions SPIDER has been conceived for amazing performance in large events by combining 7x10W CREE hi-power LEDs with an exclusive optical architecture. 4D RGBW FullColor mixing allows a uniform reproduction of the whole chromatic range, brilliant colors and dierent white temperatures also in projection over short distances. LED section is controllable in 4 independent zones oering a higher creative experience to Light Designers in the generation of dynamic color chases and backlight eects.

1.2 TECHNICAL SPECIFICATIONS

Light source and optics

• 7 x 10W RGBW FullColor CREE LEDs

• Lux @2m: 13’500

• Colour synthesis: RGBW FullColor mixing (>16 million colours) for a limitless colour range and variable

CTC control

• White temperature presets: 3200K~10000K

• Beam angle: 10°

• LEDs average life span: >50’000 h

Dimmer/Shutter/Strobe

• 0-100% linear dimmer

• 4 dierent dimming curves available

• Independent shutter and fading eects with adjustable speed

• Strobe: Electronic, 1-20 ash per second

• Virtual color wheel with LEE and rainbow presets

Electronics

• Black LCD display for simplied access to control menu, conguration and DMX addressing

• Master/Slave mode for stand-alone operations of more units in a chain

• Sound mode: sound activation by built-in microphone

• Linear and “stepless” transition between DMX values

• Flicker-free operations (>400Hz)

• DMX conguration: 9/12/14/16/28 channels

• Indipendent control of 4 LED section to create eye-candy eects

• Unit reset: through control panel or via DMX

• Cooling: forced ventilation with variable-speed low-noise fans, no heat generation

Structure and moving body

• Hi-resistance polymer case designed for improved heat dissipation

• Internal protection: IP33

• Power cable (shuko 1,5mt) included

• Motion Angle: Pan = 600° Tilt = 270°

• Pan/Tilt resolution: 8-bit or 16-bit:

SPIDER

316

• Pan = 2,35° Pan Fine = 0,01° Tilt = 1,05° Tilt Fine = 0,005°

• Suspension and xing: any possible working position through “quick lock” omega brackets (included)

Power supply

• Power supply: 100-240V 50/60Hz

• Connections: PowerCON IN/OUT

• Power output allowing up to 16 units to be connected on a single power line (at 230V)

• Max power consumption: 105W

Weight and dimensions

• Weight: 5,7 kg

• Dimensions (WxHxD): 266x316x167 mm

266 167

Fig.1

1.3 OPERATING ELEMENTS AND CONNECTIONS

SPIDER

View A

Fig.2

5 64

7 12

8 9 10

13 14 15 16

View B

1917

SPIDER

1. MOVING HEAD

2. ROTARY ARM

3. HANDLE

4. LED DMX

5. LCD DISPLAY

6. LED SLAVE

7. LED MASTER

8. MENU button: scroll through the main menu or exits from the current submenu.

9. DOWN button: scroll 'down' through the menu list or decrease the value of the current function.

10. UP button: scroll 'up' through the menu list or increase the value of the current function.

11. ENTER button: enter the currently selected menu or conrm the current function value.

12. LED SOUND

13. POWER IN for connection to a socket (100-240V~/50-60Hz) via the supplied mains cable.

14. POWER OUT Connect to supply power to the next unit.

15. MAIN FUSE HOLDER: replace a burnt-out fuse by one of the same type only.

16. DMX IN (3-pole XLR): 1 = ground, 2 = DMX -, 3 = DMX +

17. DMX IN (5-pole XLR): 1 = ground, 2 = DMX-, 3 = DMX+, 4 N/C, 5 N/C

18. DMX OUT ( 3-pole XLR): 1 = ground, 2 = DMX -, 3 = DMX +

19. DMX OUT (5-pole XLR): 1 = ground, 2 = DMX-, 3 = DMX+, 4 N/C, 5 N/C

SPIDER

- 2 - INSTALLATION

2.1 MOUNTING

The SPIDER may be set up on a solid and even surface. By means of the xing facilities of the baseplate, the unit can also be mounted upside down to a cross arm (g.3). For xing, stable mounting clips are required. Always ensure that the unit is rmly xed to avoid vibration and slipping while operating. The mounting place must be of sucient stability and be able to support a weight of 10 times of the unit’s weight. When carrying out any installation, always comply scrupulously with all the regulations (particularly regarding safety) currently in force in the country in which the xture’s being used. Always additionally secure the projector with the safety rope from falling down. For this purpose, fasten the safety rope at a suitable position so that the maximum fall of the projector will be 20 cm.

CLAMP

SAFETY

OMEGA BRACKETS

CABLE

Fig.3

SPIDER

- 3 - FUNCTIONS AND SETTINGS

3.1 OPERATION

Connect the supplied main cable to a socket (100-240V~/50-60Hz). The unit will run built-in program to reset all motors to their home position. Shortly after that the SPIDER is ready for operation. To switch o, disconnect the mains plug from the socket. For a more convenient operation it is recommended to connect the unit to a socket which can be switched on and o via light switch.

3.2 BASIC

The SPIDER has a LCD display and 4 button used to access the control panel functions and manage them (g.4).

MENU ENTER UP DOWN

Used to access the menu or to return a previous menu option

Used to select and store the current menu or conrm the current function value or option within a menu

Fig.4

Navigates upwards through the menu list and increases the numeric value when in a function

Navigates downwards through the menu list and decreases the numeric value when in a function

3.3 MENU STRUCTURE

SPIDER

DMX ADDRESS

CHANNEL MODE

SHOW MODE

DIMMER CURVE

SLAVE MODE

BLACK OUT

SOUND STATE

SOUND SENSE

PAN INVERSE

TILT INVERSE

BACK LIGHT

FUNCTION DELAY

WHITE BALANCE

001 512

9 CH 12 CH 14 CH 16 CH 28 CH

Show 1 Show 2 Show 3 Show 4 Mode 1 Mode 2 Mode 3 Mode 4

Slave 1 Slave 2

Yes No On O

100

Yes No Yes No On

O No Delay 1 s Delay 2 s Delay 3 s Delay

Red 125 - 255

Green 125 - 255

Blue 125 - 255

MANU TEST

AUTO TEST

TEMP

FIXTURE TIME

FIRMWARE VERSION

PRO DEFAULTS

RESET

SPIDER

Pan 000 - 255

Tilt 000 - 255

Red 1 - 4 000 - 255

Green 1 - 4 000 - 255

Blue 1 - 4 000 - 255

White 1 - 4 000 - 255

Dimmer 000 - 255

Strobe 000 - 255

No Yes

3.4 OPERATION IN AUTOMATIC MODE

If no DMX control signal is present at the DMX INPUT, the unit independently runs through its show programme provided that the blackout mode is switched o:

• Press the button MENU so many times until the display shows [SHOW MODE], then press the button ENTER.

• Press the button UP/DOWN to switch between the programs (SHOW1 - SHOW2 - SHOW3 - SHOW4). The unit

will operate in automatic mode.

NOTE - In automatic mode the unit will be set as Master.

3.5 MUSIC MODE

In music mode, via its integrated microphone, the unit can be controlled by music with a clear rhythm in the bass range. If the music control should not work optimally, increase the volume or reduce the distance between the sound source and the light eect unit.

• Press the button MENU so many times until the display shows [SOUND STATE], then press the button ENTER.

• Press the button UP/DOWN to select [ON] or [OFF] to enable or disable the sound mode.

3.6 SENSITIVITY MICROPHONE FUNCTION

Select this function to set the value of the sensitivity of the microphone for use with a music control:

• Press the button MENU so many times until the display shows [SOUND SENSE], then press the button ENTER.

• Press the button UP/DOWN to select the desired value (000 - 100).

SPIDER

3.7 MASTER/SLAVE MODE

This mode will allow you to link up the units together without a controller. Choose a unit to function as the Master. The unit must be the rst unit in line; other units will work as slave with the same eect.

• Press the button MENU so many times until the display shows [SLAVE MODE] and press the button ENTER.

• Press the button UP/DOWN to select the dierent modes of operation [SLAVE1] (normal) or [SLAVE2] (light

show)then press the button ENTER.

• Use standard DMX cables to daisy chain your units together via the DMX connector on the rear of the units. For longer cable runs we suggest a terminator at the last xture (see page 14).

3.8 LINKING

Several units may be interconnected in order to control all further slave units to the same eect of the master unit.

1. Connect the DMX OUT of the master unit via 3/5-pole XLR cable to the DMX IN of the rst slave unit.

2. Connect the DMX OUT of the rst slave unit to the DMX IN of the second slave unit, etc. until all units are connected in a chain.

3.9 DMX CONFIGURATION

The SPIDER is equipped with dierent DMX conguration.

• Press the button MENU so many times until shows [CHANNEL MODE], and press the button ENTER to con- rm.

• Select the desired DMX conguration (9CH - 12CH - 14CH - 16CH - 28CH) through the button UP/ DOWN.

• Press the ENTER button to conrm.

• Press the MENU button to go back or wait some seconds for automatic exit from the menu.

The tables on page 15 indicate the operating mode and DMX value. The SPIDER is equipped with 3/5-pole XLR connections.

3.10 DMX MODE

For operation via light control unit with DMX512 protocol, is sucient connect the controller to SPIDER. The projector has dierent congurations of DMX channels the values of which see tables on page 15.

• To set the DMX address, press the button MENU so many times until shows [DMX ADDRESS], then press the button ENTER to conrm.

• Press the button UP/DOWN to select the desider value (A001 - A512).

• After the setting value is automatically saved.

To able to operate the SPIDER with a light controller, adjust the DMX start address for the rst a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the rst DMX channel, adjust the start address 33 on the SPIDER. The other functions of the light eect panel are then automatically assigned to the following addresses. An example with the start address 33 is shown below:

Number of

DMX channels

Start address

(example)

DMX Address

occupied

Next possible start

address for unit No. 1

Next possible start

address for unit No. 2

Next possible start

address for unit No. 3

14 33 33-46 47 61 75

SPIDER

DMX Address: 33 DMX Address: 75DMX Address: 47 DMX Address: 61

DMX512 Controller

. . . . . . . . . . . .

Example 14 DMX channels conﬁguration

Fig.5

3.11 CONNECTION OF THE DMX LINE

DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω impedance and low capacity. The following diagram shows the connection mode:

DMX - INPUT

XLR plug

Pin1 : GND - Shield Pin2 : - Negative Pin3 : + Positive Pin4 : N/C Pin5 : N/C

Fig.6

DMX - OUTPUT

XLR socket

ATTENTION The screened parts of the cable (sleeve) must never be connected to the system’s earth, as this would cause faulty xture and controller operation. Over long runs can be necessary to insert a DMX level matching amplier. For those connections the use of balanced microphone cable is not recommended because it cannot transmit control DMX data reliably.

• Connect the controller DMX input to the DMX output of the rst unit.

• Connect the DMX output to the DMX input of the following unit. Connect again the output to the input

of the following unit until all the units are connected in chain.

• When the signal cable has to run longer distance is recommended to insert a DMX termination on the last unit.

3.12 CONSTRUCTION OF THE DMX TERMINATION

The termination avoids the risk of DMX 512 signals being reected back along the cable when they reaches the end of the line: under certain conditions and with certain cable lengths, this could cause them to cancel the original signals. The termination is prepared by soldering a 120Ω 1/4 W resistor between pins 2 and 3 of the 5-pin male XLR connector, as shown in gure.

SPIDER

Example: 3 pin XLR connector

Fig.7

SPIDER

3.13 DMX CONTROL

9 CH 12 CH

CH Function in 9 CH mode Value

PAN

0° - 540° 000 - 255

TILT

0° - 270° 000 - 255

STROBE

Open Slow - Fast Open Fast close - slow open

Open Slow close - fast open Open Random Strobe Open

4 RED 0 - 100% 000 - 255

5 GREEN 0 - 100% 000 - 255

6 BLUE 0 - 100% 000 - 255

7 WHITE 0 - 100% 000 - 255

000 - 015 016 - 131 132 - 139 140 - 181 182 - 189 190 - 231 232 - 239 240 - 247 248 - 255

CH Function in 12 CH mode Value

ELECTRONIC SHUTTER EFFECT

2 DIMMER 0 - 100% 000 - 255

8 DIMMER 0 - 100% 000 - 255

FUNCTION

No function Enable Blackout while Pan/Tilt move Disable Blackout while Pan/Tilt move

No function Reset all No function Stand alone

000 - 069 070 - 079 080 - 089 090 - 199 200 - 209 210 - 249 250 - 255

3 PAN 0° - 540° 000 - 255

4 PAN FINE 000 - 255

5 TILT 0°- 270° 000 - 255

6 TILT FINE 000 - 255

FIXTURE CONTROL SETTINGS

No function Reset entire xture No function

Enable Blackout while P/T moving No function Disable Blackout while P/T moving Fast dimming, speed of changes unrestricted No function

000 - 009 010 - 014 015 - 094 095 - 099 100 - 104 105 - 109 110 - 114 115 - 119

SPIDER

CH Function in 12 CH mode Value

Smooth dimming, speed of changes restricted slightly

Illuminate display Stand alone

COLOR WHEEL EFFECT

120 - 124 125 - 249 250 - 255

CH Function in 12 CH mode Value

Medium

Slow Open

RED

0 - 100% 000 - 255

GREEN

0 - 100% 000 - 255

BLUE

0 - 100% 000 - 255

WHITE

0 - 100% 000 - 255

240 - 244 245 - 249 250 - 255

14 CH

CH Function in 14 CH mode Value

PAN

0° - 540° 000 - 255

2 PAN FINE

TILT

0° - 270° 000 - 255

4 TILT FINE

PAN/TILT SPEED

Fast - Slow 000 - 255

PAN/TILT MACRO

No eect Macro 1 Macro 2 Macro 3 Macro 4

Macro 5 Macro 6 Macro 7 Macro 8 Macro 9 Macro 10

000 - 255

000 - 015 016 - 035 036 - 055 056 - 075 076 - 095 096 - 115 116 - 135 136 - 155 156 - 175 176 - 195 196 - 215

SPIDER

16 CH

CH Function in 14 CH mode Value

Macro 11

Macro 12

PAN/TILT MACRO SPEED

Fast - Slow 000 - 255

FUNCTION

No function Enable blackout while Pan/Tilt Move Disable blackout while Pan/Tilt Move

No function Reset all No function Stand alone

DIMMER

0 - 100% 000 - 255

STROBE

Blackout Open Slow - Fast Open

Slow open - fast close Open Fast open - slow close Open Random strobe Open

COLOR 1

Color 1-31 000 - 255

COLOR 2

Color 1-31 000 - 255

COLOR 3

Color 1-31 000 - 255

COLOR 4

Color 1-31 000 - 255

216 - 235 236 - 255

000 - 069 070 - 079 080 - 089 090 - 199 200 - 209 210 - 249 250 - 255

000 - 007 008 - 015 016 - 131 132 - 139 140 - 181 182 - 189 190 - 231 232 - 239 240 - 247 248 - 255

CH Function in 16 CH mode Value

PAN

0° - 540° 000 - 255

2 PAN FINE

TILT

0° - 270° 000 - 255

4 TILT FINE

PAN/TILT SPEED

Fast - Slow 000 - 255

PAN/TILT MACRO

No eect Macro 1 Macro 2 Macro 3 Macro 4 Macro 5

Macro 6 Macro 7 Macro 8 Macro 9 Macro 10 Macro 11 Macro 12

PAN/TILT MACRO SPEED

Fast - Slow 000 - 255

FUNCTION

No function Enable blackout while Pan/Tilt Move Disable blackout while Pan/Tilt Move

No function Reset all No function Stand alone

DIMMER

0 - 100% 000 - 255

STROBE

Open

Slow - Fast Open Slow open - fast close

000 - 255

000 - 015 016 - 035 036 - 055 056 - 075 076 - 095 096 - 115 116 - 135 136 - 155 156 - 175 176 - 195 196 - 215 216 - 235 236 - 255

000 - 069 070 - 079 080 - 089 090 - 199 200 - 209 210 - 249 250 - 255

000 - 015 016 - 131 132 - 139 140 - 181

SPIDER

28 CH

CH Function in 16 CH mode Value

Open Fast open - slow close

Open Random strobe Open

RED

0 - 100% 000 - 255

GREEN

0 - 100% 000 - 255

BLUE

0 - 100% 000 - 255

WHITE

0 - 100% 000 - 255

COLOR

Normal

Color 1-31 Color macor 1-16 Color fade 1-16

FADE SPEED

Slow - fast 000 - 255

182 - 189 190 - 231 232 - 239 240 - 247 248 - 255

000 - 007 008 - 119 120 - 191 192 - 255

CH Function in 28 CH mode Value

PAN

0° - 540° 000 - 255

2 PAN FINE

TILT

0° - 270° 000 - 255

4 TILT FINE

PAN/TILT SPEED

Fast - Slow 000 - 255

PAN/TILT MACRO

No eect Macro 1 Macro 2 Macro 3 Macro 4 Macro 5

Macro 6 Macro 7 Macro 8 Macro 9 Macro 10 Macro 11 Macro 12

PAN/TILT MACRO SPEED

Fast - Slow 000 - 255

FUNCTION

No function Enable blackout while Pan/Tilt Move Disable blackout while Pan/Tilt Move

No function Reset all No function Stand alone

DIMMER

0 - 100% 000 - 255

STROBE

Blackout Open

Slow - Fast Open Slow open - fast close

000 - 255

000 - 015 016 - 035 036 - 055 056 - 075 076 - 095 096 - 115 116 - 135 136 - 155 156 - 175 176 - 195 196 - 215 216 - 235 236 - 255

000 - 069 070 - 079 080 - 089 090 - 199 200 - 209 210 - 249 250 - 255

000 - 007 008 - 015 016 - 131 132 - 139 140 - 181

SPIDER

CH Function in 28 CH mode Value

Open Fast open - slow close

Open Random strobe Open

RED 1

0 - 100% 000 - 255

GREEN 1

0 - 100% 000 - 255

BLUE 1

0 - 100% 000 - 255

WHITE 1

0 - 100% 000 - 255

RED 2

0 - 100% 000 - 255

GREEN 2

0 - 100% 000 - 255

BLUE 2

0 - 100% 000 - 255

WHITE 2

0 - 100% 000 - 255

RED 3

0 - 100% 000 - 255

GREEN 3

0 - 100% 000 - 255

BLUE 3

0 - 100% 000 - 255

WHITE 3

0 - 100% 000 - 255

RED 4

0 - 100% 000 - 255

GREEN 4

0 - 100% 000 - 255

BLUE 4

0 - 100% 000 - 255

WHITE 4

0 - 100% 000 - 255

182 - 189 190 - 231 232 - 239 240 - 247 248 - 255

CH Function in 28 CH mode Value

COLOR

Normal

Color 1-32 Color macro 1 - 18 Color fade 1-16

FADE SPEED

Slow - Fast 000 - 255

000 - 007 008 - 119 120 - 191 192 - 255

3.14 FIXTURE SETTINGS

It is possible to change the parameter value in the following way:

Setting projector functions

• Press the button MENU, set the desired parameter using UP/DOWN and press the button ENTER to conrm the setting.

- [DIMMER CURVE] - Adjusting the dimmer. Enter in [DIMMER CURVE] to select specic dimming curve. Particularly when set:

• [MODE1]: The increase in light intensity is linear

• [MODE2]: Light intensity control is nger at low levels and coarse at high levels.

• [MODE3]: Light intensity control is nger at high levels and coarse at low levels.

• [MODE4]: Light intensity control is nger at low levels and high levels and coarse at medium

levels.

- [BLACKOUT] - Blackout function. Select [YES] or [NO] if want, respectively, enable or disable the function.

- [PAN INVERSE] - Reverse PAN movement. Select [YES] or [NO] for normal/inverted control of the PAN function

- [PAN INVERSE] - Reverse TILT movement. Select [YES] or [NO] for normal/inverted control of the TILT function

- [AUTO TEST] - test device. In [AUTO TEST] the unit will run self-test.

- [BACK LIGHT] - Back light display. Select [ON] or [OFF]if want, respectively, enable or disable the back light display function.

Reset functions

• Press the button MENU so many times until the display shows [PRO DEFAULTS], then press the button ENTER.

• Select [YES] to reset the default values.

SPIDER

3.15 INFORMATION

Fixture information

• Press the button MENU, set the desired parameter using UP/DOWN and press the button ENTER to conrm the setting.

- [FIRMWARE VERSION] - Through the FIRMWARE VERSION function you can display the software version of the device.

- [TEMP] - Through the TEMP function you can display the temperature of the projector.

- [FIXTURE TIME] - Through the FIXTURE TIME function you can display the running time of the projector.

SPIDER

3.16 MANUAL MODE

It is possible to change the parameter value in the following way:

Manual control

• Press the button MENU so many times until the display shows [MANUAL TEST], then press the button ENTER.

• Press the button UP/DOWN to select the function to be adjusted between: [PAN], [TILT], [RED1/2/3/4], [GREEN1/2/3/4], [BLUE1/2/3/4], [WHITE1/2/3/4], [DIMMER] and [STROBE], then press ENTER button to conrm

the choice.

• Set the desired parameter [000 - 255] using the UP/DOWN button and press the ENTER button to conrm the setting.

• Press the MENU button to go back or wait some seconds for automatic exit from the menu.

Reset

• Press the button MENU so many times until the display shows [RESET], then press the button ENTER to reset the projector.

Home position adjustment

To set the corrective value (oset mode):

• Press the button MENU.

• Press and hold the ENTER button for about 3 seconds.

• Select the desired function through the button UP/DOWN, then press the ENTER button to conrm

the choice.

• Set, by using UP and DOWN buttons, the new value for the function, then press the ENTER button to conrm the choice. The possible values range for each function is reported in the following table:

OFFSET 127 ··· -127

3.17 SERVICE FUNCTION

It is possible to change the value of calibration in the following way:

Calibration

• Press the button MENU so many times until the display shows [WHITE BALANCE], then press the button ENTER.

• The setting can be changed by acting on the value [125 - 255] relating to the red [RED], green [GREEN], and blue [BLUE].

PAN OFFSET

TILT OFFSET

SPIDER

- 4 - MAINTENANCE

4.1 MAINTENANCE AND CLEANING THE UNIT

• Make sure the area below the installation place is free from unwanted persons during setup.

• Switch o the unit, unplug the main cable and wait until the unit has cooled down.

• All screws used for installing the device and any of its parts should be tightly fastened and should not

be corroded.

• Housings, xations and installation spots (ceiling, trusses, suspensions) should be totally free from any deformation.

• When the lens is visibly damaged due to cracks or deep scratches, it must be replaced.

• The main cables must be in impeccable condition and should be replaced immediately even when a

small problem is detected.

• In order to protect the device from overheating the cooling fans (if any), and ventilation openings should be cleaned monthly.

To ensure optimal operation and performance for a long time it is essential to periodically clean the parts subject to dust and grease deposits. The frequency with which the following operations are to be carried out depends on various factors, such as the amount of the eects and the quality of the working environment (air humidity, presence of dust, salinity, etc.). Use a soft cloth dampened with any detergent liquid for cleaning glass to remove the dirt from the reectors, from the lenses and lters. It is recommended that the projector undergoes an annual service by a qualied technician for special maintenance involving at least the following operations:

- General cleaning of internal parts..

- Restoring lubrication of all parts subject to friction, using lubricants specically.

- General visual check of the internal components, cabling, mechanical parts, etc.

- Electrical, photometric and functional checks; eventual repairs.

Warning: we strongly recommend internal cleaning to be carried out by qualied personnel!

4.2 FUSE REPLACEMENT

1. Disconnect this product from the power outlet.

2. Using a screwdriver, unscrew the fuse holder cap from the housing.

3. Remove the blown fuse and replace with a good fuse of the same type and rating (T6.3A).

4. Screw the fuse holder cap back in place and reconnect power.

Fig.8

SPIDER

4.3 TROUBLESHOOTING

Problems Possible causes Checks and remedies

Fixture does not light up

General low light intensity

Fixture does not power up

Fixture does not respond to DMX

• No mains supply

• Dimmer fader set to 0

• All color faders set to 0

• Faulty LED

• Faulty LED board

• Dirty lens assembly

• Misaligned lens assembly

• No power

• Loose or damaged power cord

• Faulty internal power supply

• Wrong DMX addressing

• Damaged DMX cables

• Bouncing signals

• Check the power supply voltage

• Increase the value of the dimmer channels

• Increase the value of the color channels

• Replace the LED board

• Clean the xture regularly

• Install lens assembly properly

• Check for power on power outlet

• Check power cord

• Replace internal power supply

• Check control panel and unit addressing

• Check DMX cables

• Install terminator as suggested

Contact an authorized service center in case of technical problems or not reported in the table can not be resolved by the procedure given in the table.

CERTIFICATO DI GARANZIA

GUARANTEE CERTIFICATE

Place Stamp Here

Arancare

Spett.le

Music&Lights S.r.l.

Via Appia Km 136.200 04020 Itri (LT) Italy

The guarantee covers the unit

in compliance with existing

regulations. You can ﬁnd the

full version of the “General

Il prodotto è coperto da garanzia

in base alle vigenti normative.

Sul sito www.musiclights.it è

possibile consultare il testo

Guarantee Conditions” on our

web site www.musiclights.it.

integrale delle “Condizioni

Generali di Garanzia”.

Abstract

General Guarantee Conditions

Estratto dalle

Condizioni Generali di Garanzia

piece of equipment soon after you

• Please remember to register the

procedere alla registrazione del

• Si prega, dopo l’acquisto, di

purchase it, logging on

www.musiclights.it. The product

can be also registered lling in and

prodotto sul sito www.musiclights.it.

In alternativa il prodotto può essere

registrato compilando e inviando il

sending the form available on your

guarantee certicate.

modulo riportato sul retro.

• Sono esclusi i guasti causati da

• Defects caused by inexperience

imperizia e da uso non appropriato

and incorrect handling of the

equipment are excluded.

eective if the equipment has

been tampered.

• The guarantee will no longer be

• The guarantee makes no provision

dell’apparecchio.

qualora l’apparecchio sia stato

manomesso.

• La garanzia non ha più alcun eetto

sostituzione dell’apparecchio.

• La garanzia non prevede la

for the replacement of the

equipment.

esterne, le lampade, le manopole, gli

• Sono escluse dalla garanzia le parti

switches and removable parts are

• External parts, lamps, handles,

interruttori e le parti asportabili.

• Le spese di trasporto e i rischi

not included in the guarantee.

conseguenti sono a carico del

• Transport costs and subsequent

possessore dell’apparecchio.

risks are responsibility of the

owner of the equipment.

the guarantee is endorsed solely

• For all purposes, the validity of

garanzia è avallata unicamente

dalla presentazione del certicato di

garanzia.

• A tutti gli eetti la validità della

on presentation of the guarantee

certicate.

FORM TO BE FILLED IN AND MAILED / CEDOLA DA COMPILARE E SPEDIRE FORM TO BE FILLED IN AND KEPT / CEDOLA DA COMPILARE E CONSERVARE

Purchased by / Acquistato da

Purchasing date

Data acquisto

del Rivenditore

ZIP CODE / C.A.P.

PROV.

CITY / CITTA’

ADDRESS / VIA N.

NAME / NOME

Dealer’s stamp

and signature

Timbro e rma

SURNAME / COGNOME

SERIAL N° / SERIE N°

MODEL / MODELLO

Purchased by / Acquistato da

Purchasing date

Data acquisto

del Rivenditore

ZIP CODE / C.A.P.

PROV.

CITY / CIT Tà

ADDRESS / VIA N.

NAME / NOME

Dealer’s stamp

and signature

Timbro e rma

SURNAME / COGNOME

SERIAL N° / SERIE N°

MODEL / MODELLO

Music & Lights S.r.l. entertainment technologies

Via Appia km 136,200 - 04020 Itri (LT) ITALY tel. +39 0771 72190 fax +39 0771 721955 www.musiclights.it info@musiclights.it

ISO 9001:2008

Certified Compa ny

ProLights spider User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
