SOLAR

WASH-LIGHT

Manuale Utente

User Manual

I EN

Page 2

Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso.

Al ne di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modicare, in

qualunque momento e senza preavviso, le speciche menzionate nel presente manuale di istruzioni.

Tutte le revisioni e gli aggiornamenti sono disponibili nella sezione 'Manuali' sul sito www.musiclights.it

La riproduzione - anche parziale - per propri scopi commerciali è vietata.

REV.002-06/13

Page 3

SOLAR

INDICE

Sicurezza

Avvertenze generali Attenzioni e precauzioni per l’installazione Informazioni generali

1 Introduzione

1. 1 Descrizione

1. 2 Speciche tecniche

1. 3 Elementi di comando e collegamenti

2 Installazione

2. 1 Montaggio

3 Funzioni e impostazioni

3. 1 Funzionamento

3. 2 Impostazione base

3. 3 Struttura menu

3. 4 Funzionamento in modalità automatica

3. 5 Congurazioni canali DMX

3. 6 Indirizzamento DMX

3. 7 Collegamenti della linea DMX

3. 8 Costruzione del terminatore DMX

3. 9 Tabella canali DMX

3. 10 Congurazione Static

3. 11 Funzioni speciali

4 Manutenzione

4. 1 Manutenzione e pulizia del sistema ottico

4. 2 Risoluzione dei problemi

4 4 5

6 6 8

10 10 11 12 12 12 13 13 14 15 15

16 16

Contenuto dell'imballo:

Certiﬁcato di garanzia

• SOLAR

• Staa di ssaggio

• Manuale utente

Page 4

ATTENZIONE! Prima di eﬀettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità.

SOLAR

SICUREZZA

Avvertenze generali

• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e pertanto recano la sigla .

• Il dispositivo funziona con pericolosa tensione di rete 230V~. Non intervenire mai al suo interno al di fuori delle operazioni descritte nel presente manuale; esiste il pericolo di una scarica elettrica.

• È obbligatorio eettuare il collegamento ad un impianto di alimentazione dotato di un’eciente messa a terra (apparecchio di Classe I secondo norma EN 60598-1). Si raccomanda, inoltre, di proteggere le linee di alimentazione delle unità dai contatti indiretti e/o cortocircuiti verso massa tramite l’uso di interruttori dierenziali opportunamente dimensionati.

• Le operazioni di collegamento alla rete di distribuzione dell’energia elettrica devono essere eettuate da un installatore elettrico qualicato. Vericare che frequenza e tensione della rete corrispondono alla frequenza ed alla tensione per cui l’unità è predisposta, indicate sulla targhetta dei dati elettrici.

• L’unità non per uso domestico, solo per uso professionale.

• Evitare di utilizzare l’unità:

- in luoghi soggetti a vibrazioni, o a possibili urti;

- in luoghi a temperatura superiore ai 45°C oppure a -20°C.

• Evitare che nell’unità penetrino liquidi inammabili, acqua o oggetti metallici.

• Non smontare e non apportare modiche all’unità.

• Tutti gli interventi devono essere sempre e solo eettuati da personale tecnico qualicato. Rivolgersi al

più vicino centro di assistenza tecnica autorizzato.

• Se si desidera eliminare il dispositivo denitivamente, consegnarlo per lo smaltimento ad un’istituzione locale per il riciclaggio.

Attenzioni e precauzioni per l’installazione

• Se il dispositivo dovesse trovarsi ad operare in condizioni dierenti da quelle descritte nel presente manuale, potrebbero vericarsi dei danni; in tal caso la garanzia verrebbe a decadere. Inoltre, ogni altra operazione potrebbe provocare cortocircuiti, incendi, scosse elettriche, rotture etc.

• Prima di iniziare qualsiasi operazione di manutenzione o pulizia sull’unità togliere la tensione dalla rete di alimentazione.

•

È assolutamente necessario proteggere l’unità per mezzo di una fune di sicurezza. Nell’eseguire qualsiasi intervento attenersi scrupolosamente a tutte le normative (in materia di sicurezza) vigenti nel paese di utilizzo.

• Installare l’unità in un luogo ben ventilato.

• Mantenere i materiali inammabili ad una distanza di sicurezza dall’unità.

• I ltri, le lenti o gli schermi ultravioletti se danneggiati possono limitare la loro ecienza.

• I LED devono essere sostituiti se danneggiati o termicamente deformati.

• Non guardare direttamente il fascio luminoso. Tenete presente che i veloci cambi di luce possono pro-

vocare attacchi d’epilessia presso persone fotosensibili o epilettiche.

• Tenere l’unità lontana dalla luce diretta del sole.

• Per la pulizia del prodotto non usare solventi per non danneggiare la nitura esterna.

Page 5

SOLAR

INFORMAZIONI GENERALI

Spedizioni e reclami

Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/cliente. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

Garanzie e resi

Il prodotto è coperto da garanzia in base alle vigenti normative. Sul sito www.musiclights.it è possibile consultare il testo integrale delle “Condizioni Generali di Garanzia”. Si prega, dopo l’acquisto, di procedere alla registrazione del prodotto sul sito www.musiclights.it. In alternativa il prodotto può essere registrato compilando e inviando il modulo riportato alla ne del manuale. A tutti gli eetti la validità della garanzia è avallata unicamente dalla presentazione del certicato di garanzia. Music & Lights constata tramite verica sui resi la difettosità dichiarata, correlata all’appropriato utilizzo, e l’eettiva validità della garanzia; provvede quindi alla riparazione dei prodotti, declinando tuttavia ogni obbligo di risarcimento per danni diretti o indiretti eventualmente derivanti dalla difettosità.

Page 6

SOLAR

- 1 - INTRODUZIONE

1.1 DESCRIZIONE

SOLAR è un wash-light con sorgente LED 36x8W RGBW/FC concepito per installazioni outdoor dove sia richiesto un proiettore con elevate prestazioni in termini di luminosità e precisione cromatica. Il design di forma rettangolare ed il prolo superslim rendono SOLAR facilmente integrabile in qualsiasi contesto architettonico, anche all’esterno grazie alla struttura costruita totalmente in alluminio pressofuso e vetro temperato (IP65), senza l’impiego di ventole. Questo proiettore ore una sintesi cromatica 4D (RGBW), ruota colori virtuale in DMX, CTC, WDMX di serie, assorbimento 250W ed un’aspettativa di durata per la sorgente LED di oltre 50’000h. Le ottiche sono intercambiabili ed orono la possibilità di scelta tra Narrow (15°) e Medium (25°), mentre il pannello frontale è predisposto per l’applicazione di ltri ood a ssaggio magnetico. L’accesso al menu ed impostazioni è consentito attraverso l’interfaccia display LED touch-sensitive a 4 pulsanti e le 3 modalità di funzionamento permettono il controllo in DMX da 4 a 10ch. SOLAR è un proiettore compatto ma adatto per illuminare ampi spazi, ideale sia come stage-wash in eventi temporanei che per progetti di illuminazione architetturale.

1.2 SPECIFICHE TECNICHE

Sorgente luminosa e ottica

• 36 x 8W LED RGBW/FC

• Lux: 5300@3m

Diodi LED ad alta ecienza, con colori più vividi e minore assorbimento energetico delle lampade tradizionali

•

• Sistema di sintesi colore: miscelazione 4in1 RGBW per controllo di tonalità, saturazione e temperatura colore

• Preset temperatura colore bianco: 3200K~10000K

• Angolo di proiezione: 25° (15° opz)

• Durata media diodi LED: >50.000 ore

Funzionamento ed elettronica

• Diverse congurazioni DMX disponibili (4, 6, 10 canali) per controllo avanzato o semplicato

- 4 canali: RGBW

- 6 canali: RGBW, dimmer, strobo

- 10 canali: dimmer, RGBW, strobe, macro, auto programs, program speed, dimmer speed

• WDMX: Ricevitore/ripetitore ad antenna (2.4 GHz) by Wireless Solution Sweden integrato

• Interfaccia di controllo mediante display LED touch-sensitive per esecuzione dei programmi automatici,

scelta dei colori statici, memorizzazione di show personalizzati, calibrazione preset colori

• Regolazione curva dimmer: 5 congurazioni selezionabili

• Modalità Master/Slave con più unità collegate

• Passaggio lineare “step less” dei valori sui canali DMX

• Frequenza dei diodi anti-icker (400Hz)

• Silenziosità di funzionamento, proiettore privo di ventole e struttura disegnata per avere una dissipazione

a convezione naturale

Corpo e alimentazione

• Corpo in alluminio ad alta resistenza progettato per facilitare la dissipazione termica

• Pannello frontale: realizzato in vetro temperato

• Grado di isolamento: IP65 (IP)

• Bilanciamento temperatura e pressione attraverso valvole di sato GORE micro forate

• Cavi di alimentazione (shuko) e segnale (xlr-3p) inclusi

Page 7

SOLAR

303

20°

• Staa per il ssaggio in sospensione e per il posizionamento del proiettore da terra con qualsiasi orientamento

• Alimentazione: 100-240V 50/60Hz

• Condizioni di esercizio: -20/45°

• Output alimentazione per connessione di più unità in serie: no a 6 proiettori a 230V

• Consumo ad emissione massima: 245W

• Peso: 14,5kg

• Dimensioni (LxAxP): 587x303x212 mm

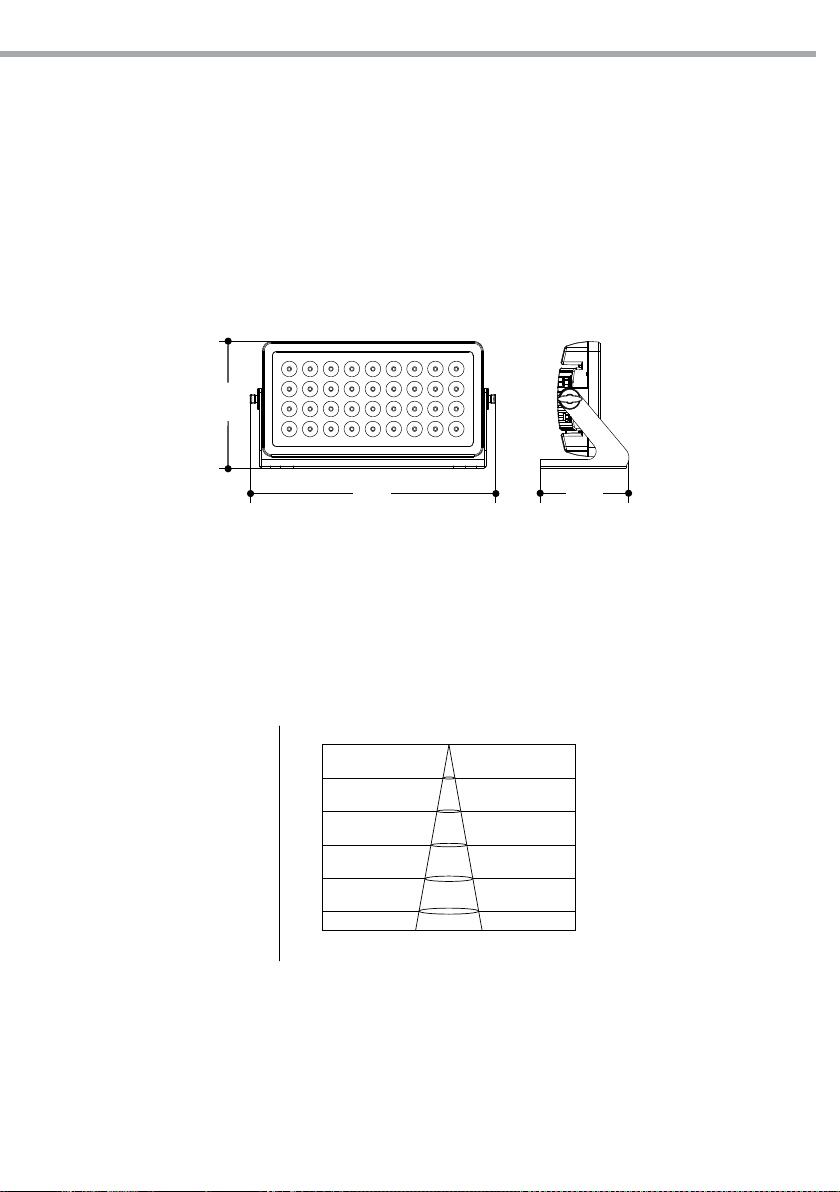

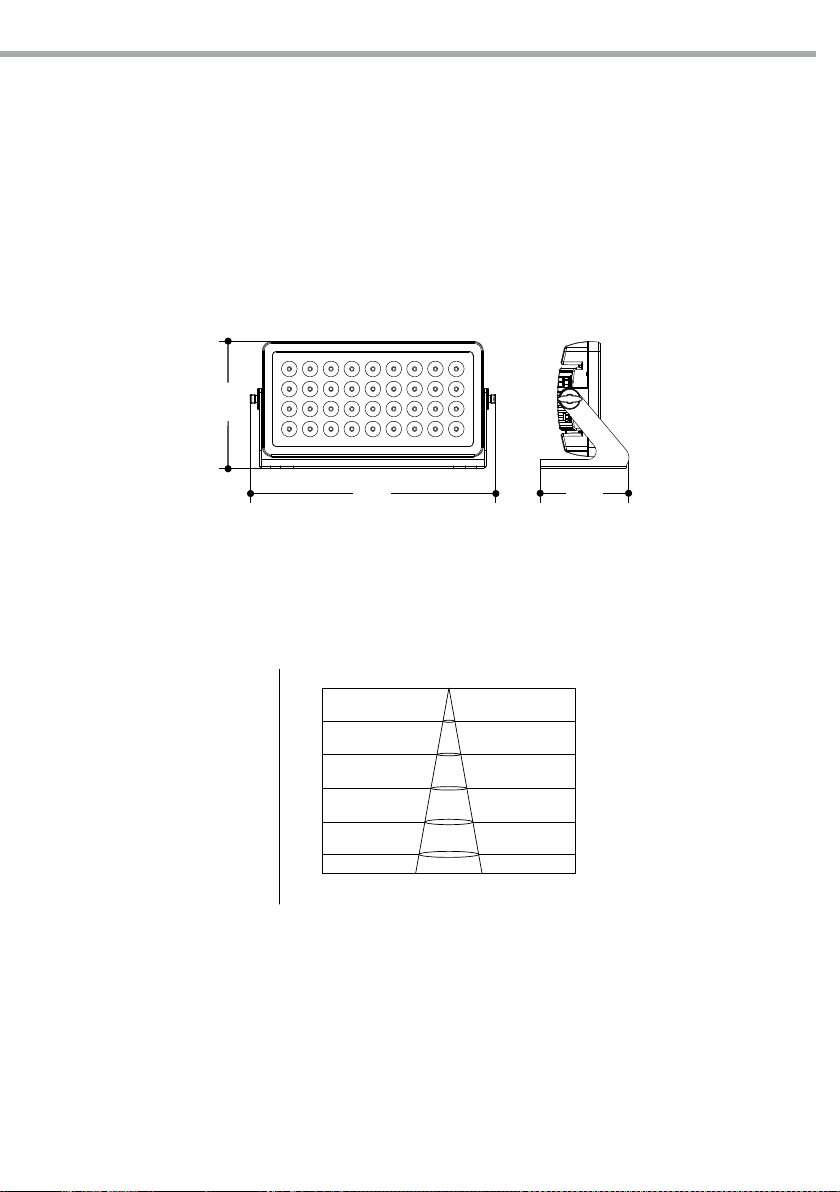

Diagramma di luminosità

587

Fig.1

1.0m

35130lx

3.0m

5300lx

5.0m

1873lx

7.0m

956lx

10.0m

Illuminance at a Distance

Lux Center Beam Angle: 20° Beam Width

Fig.2

212

0.35m

1.05m

1.76m

2.46m

3.52m468lx

Page 8

1.3 ELEMENTI DI COMANDO E COLLEGAMENTI

SOLAR

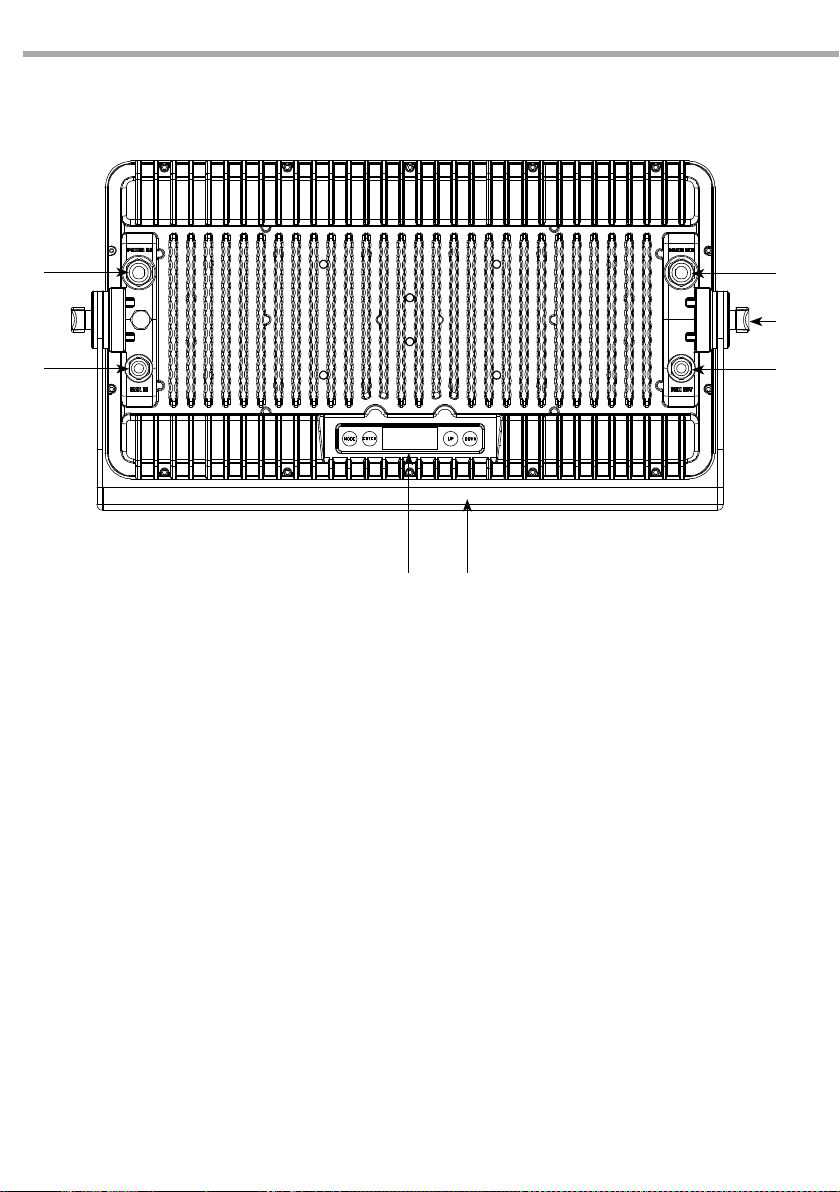

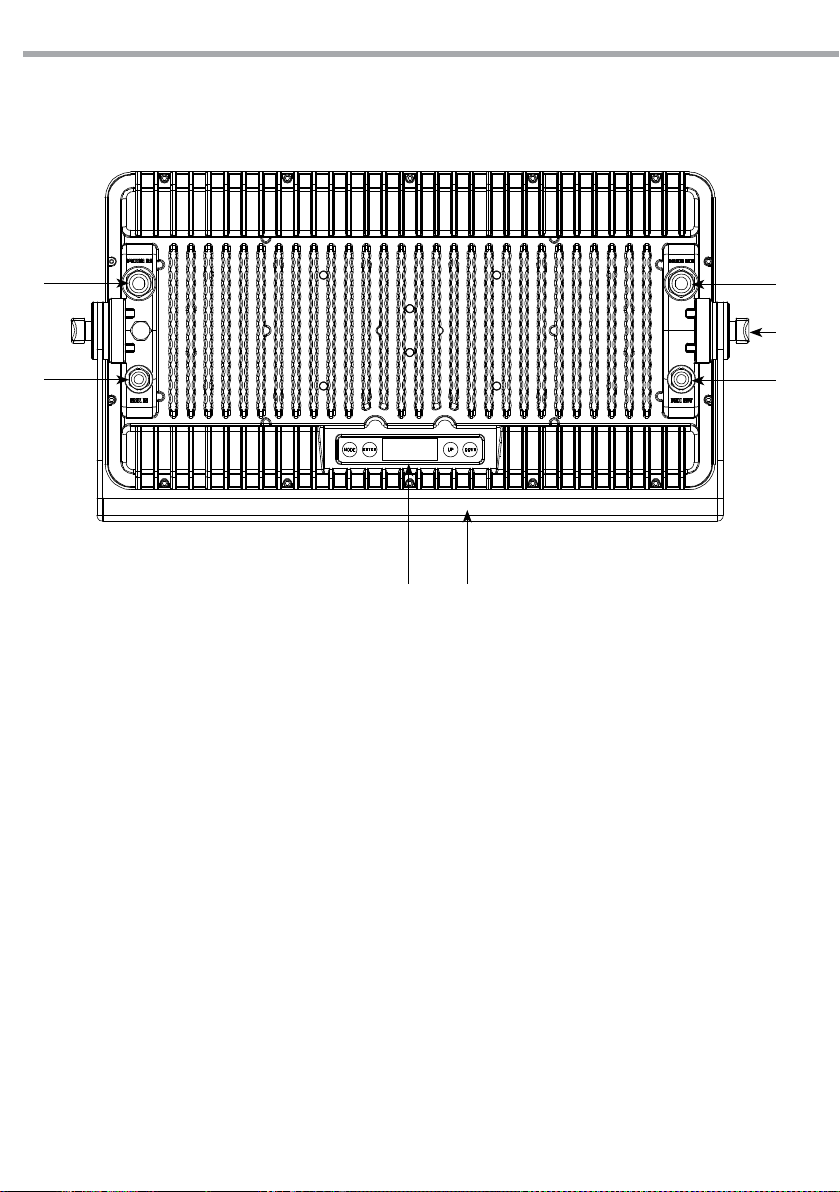

Vista Posteriore

1. DMX IN (XLR 3 poli): 1 = massa, 2 = DMX -, 3 = DMX +

2. POWER IN per il collegamento ad una presa di rete (100-240V~/50-60Hz) tramite il cavo rete in dotazione;

3. POWER OUT (connettore di potenza Neutrik): output alimentazione per connessione di più unità in serie

4. DMX OUT (XLR 3 poli): 1 = massa, 2 = DMX -, 3 = DMX +

5. MANOPOLA DI FISSAGGIO per la staa di montaggio.

6. STAFFA DI MONTAGGIO

7. PANNELLO DI CONTROLLO con display touch, 4 pulsanti per accesso e gestione delle diverse funzioni.

Fig.3

Page 9

SOLAR

- 2 - INSTALLAZIONE

2.1 MONTAGGIO

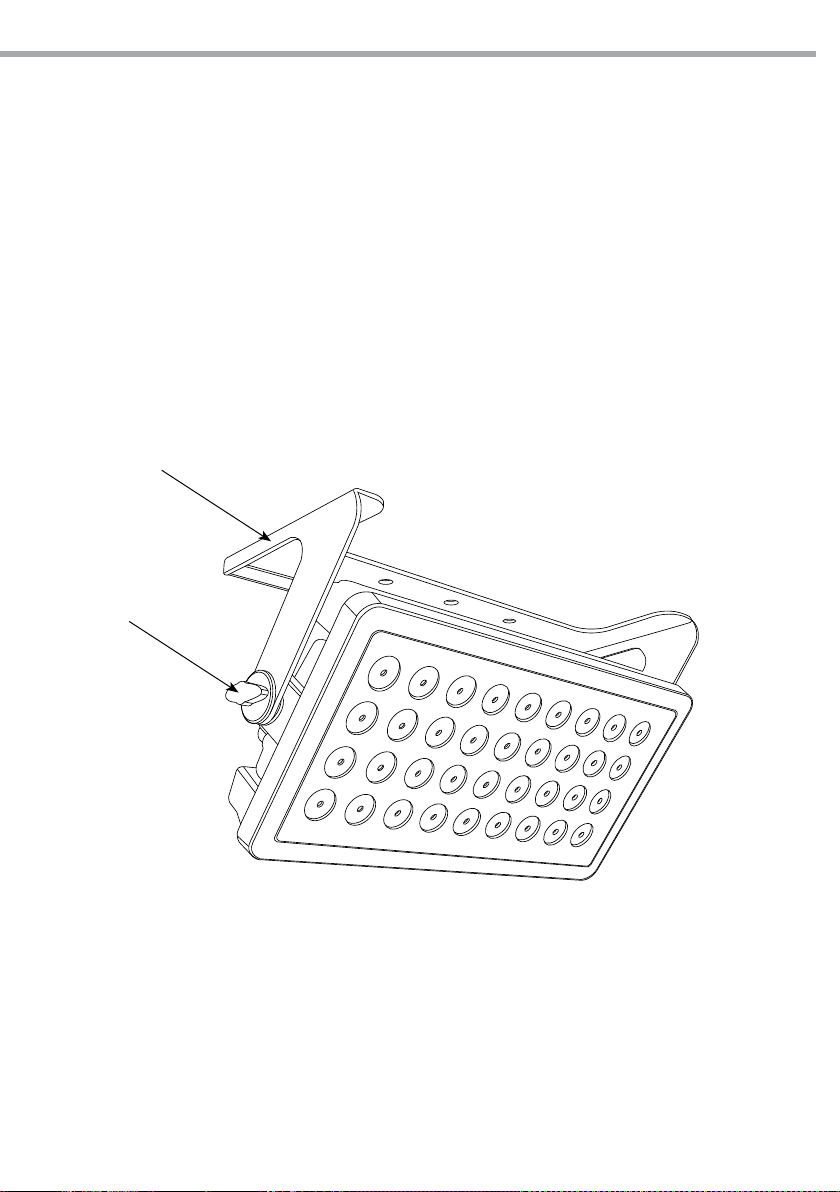

Il SOLAR può essere collocato su un piano solido. Inoltre, grazie alle possibilità di ssaggio con la staffa (g.4), l’unità può essere montata anche a testa in giù, su una traversa. Per il ssaggio occorrono dei supporti robusti per il montaggio. L’area di collocazione deve avere una stabilità suciente e supportare almeno 10 volte il peso dell’unità. Inoltre assicurarsi di rispettare tutte le avvertenze in materia di sicurezza.

• Fissare il proiettore attraverso l’apposita staa (6) ad una collocazione idonea.

• È assolutamente necessario assicurare il proiettore contro la caduta utilizzando un cavo di sicurezza: in

particolare collegare il cavo in un punto adatto in modo che la caduta del proiettore non possa superare i 20 cm.

• Orientare il proiettore intervenendo, se necessario, sulla manopola della staa di montaggio (5).

Fig.4

Page 10

SOLAR

- 3 - FUNZIONI E IMPOSTAZIONI

3.1 FUNZIONAMENTO

Per accendere il SOLAR, inserire la spina del cavo di alimentazione in una presa di rete (100-240V~ 50Hz). L’unità può essere comandata da un unità DMX di comando luce oppure svolgere autonomamente il suo programma. Per spegnere il SOLAR, staccare la spina dalla presa di rete. Per maggiore comodità è consigliabile collegare l’unità con una presa comandata da un interruttore.

3.2 IMPOSTAZIONE BASE

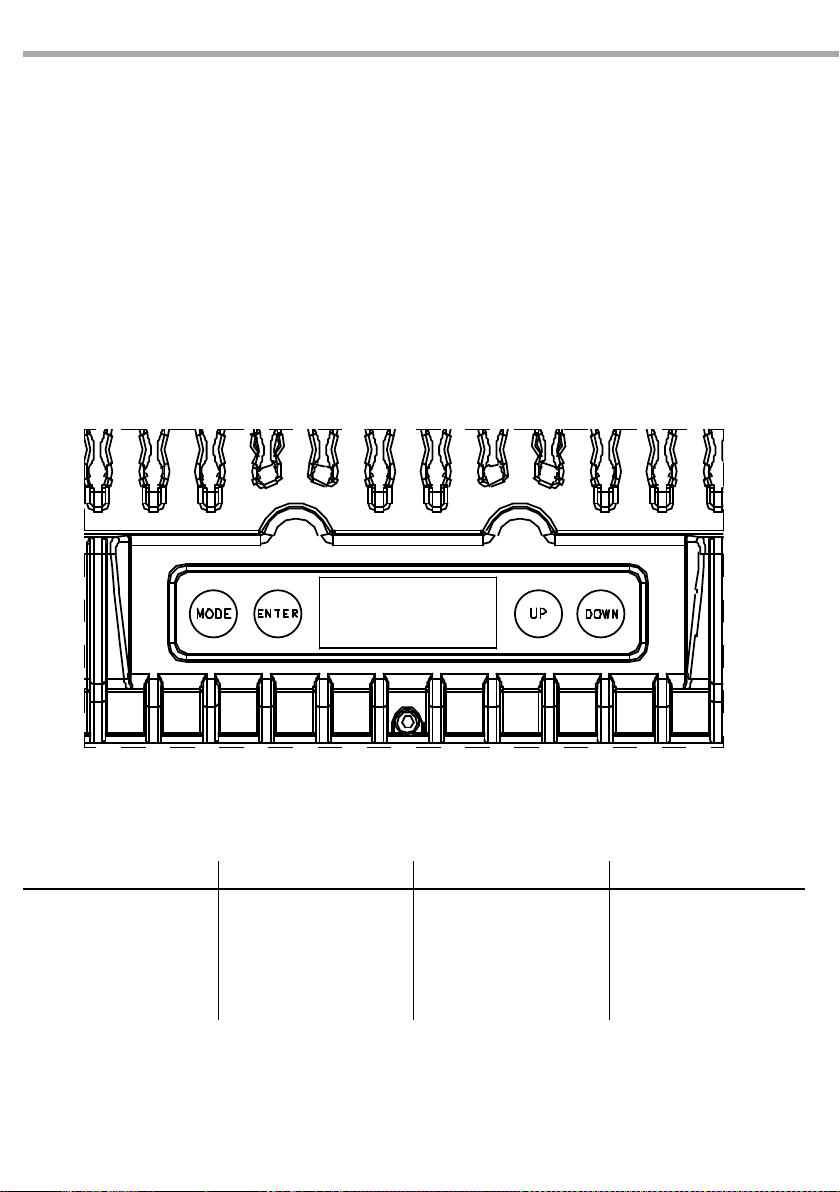

Il proiettore SOLAR dispone di un display e 4 pulsanti touch per accesso alle funzioni del pannello di controllo (g.5).

MODE ENTER UP DOWN

Per uscire dal menu corrente o da una funzione

Abilita il menu visualizzato o imposta il valore selezionato della funzione corrente

Per scorrere attraverso le diverse funzioni o aumentare il valore della funzione stessa

Fig.5

Per scorrere attraverso le diverse funzioni o diminuire il valore della funzione stessa

Page 11

SOLAR

3.3 STRUTTURA MENU

MAIN FUNCTION SELECTION 1 SELECTION 2 DESCRIPTION

4-CH

DMX CHANNELS

STATIC C--

AUTO

PROGRAMS

SPEED S-- S 1-100

CUSTOM COLOR U--

DIMMER DIM

TEMPERATURE TEMP

PASSWORD PASS

WIFI RECV

6-CH

10-CH

P--

d1-512

RGB

RGW

RBW

GBW

RGBW

P 1 P1: 15 color program (fading) low- high-low

P 2 P2: 15 color program (fading) low-high

P 3 P3: 15 color program (fading) high-low

P 4 P4: mixing color switching

P 5 P5: running P1-P4

R=0-255

G=0-255

B=0-255

W=0-255

OFF (speed o)

DIM 1 (speed fast) (0.8s)

DIM 2 (speed middle) (1.6s)

DIM 3 (speed slow) (2.4s)

On To unlocking press “UP-DOWN-UP-DOWN”

OFF

Master-slave mode, the slave can select

Recv: wireless receiver switch settings Delv: wireless data transfer switch settings Rst: clear the code

Default: 10 CH, d1

“d1-d512”

Page 12

SOLAR

3.4 FUNZIONAMENTO IN MODALITÀ AUTOMATICA

Se alla presa DMX non è presente alcun segnale di comando DMX, l’unità può svolgere il suo programma Show autonomamente:

• Premere il tasto MODE no a quando sul display non appare [P], quindi premere il tasto ENTER per confermare la scelta.

• Premere il tasto UP/DOWN per scorrere al programma desiderato [P1 - P5], e premere il tasto ENTER per confermare la scelta. Impostare il valore della velocità di esecuzione [S000 - 100]

L’unità entrerà in modalità automatica mandando in esecuzione il programma selezionato NOTA - I programmi P1-P5 sono completamente pre-programmati e non possono essere modicati.

3.5 CONFIGURAZIONI CANALI DMX

Il SOLAR dispone di 3 congurazioni dei canali DMX a cui si può accedere dal pannello di controllo.

• Premere il tasto MODE no a quando sul display non appare [4-CH], [6-CH] o [10-CH] quindi premere il tasto ENTER.

• Premere il tasto UP/DOWN e selezionare il valore desiderato [001-512]; tenere premuto per lo scorrimen- to veloce.

Le tabelle a pagina 14 indicano le modalità di funzionamento e i relativi valori DMX. Come interfaccia DMX, l’unità possiede dei contatti XLR a 3.

3.6 INDIRIZZAMENTO DMX

Per poter comandare il SOLAR con un’unità di comando luce, occorre impostare l’indirizzo di start DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per comandare la funzione del primo canale DMX, si deve impostare sul SOLAR l’indirizzo di start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. Segue un esempio con indirizzo 33 di start e una congurazione a 6 e 10 canali DMX:

Numero

canali DMX

Indirizzo di

start (esempio)

Indirizzo DMX

occupati

Prossimo indirizzo di start

possibile per unità n°1

Prossimo indirizzo di start

possibile per unità n°2

6 33 33-38 39 45 51

10 33 33-42 43 53 63

DMX Address: 33 DMX Address: 63DMX Address: 43 DMX Address: 53

DMX512 Controller

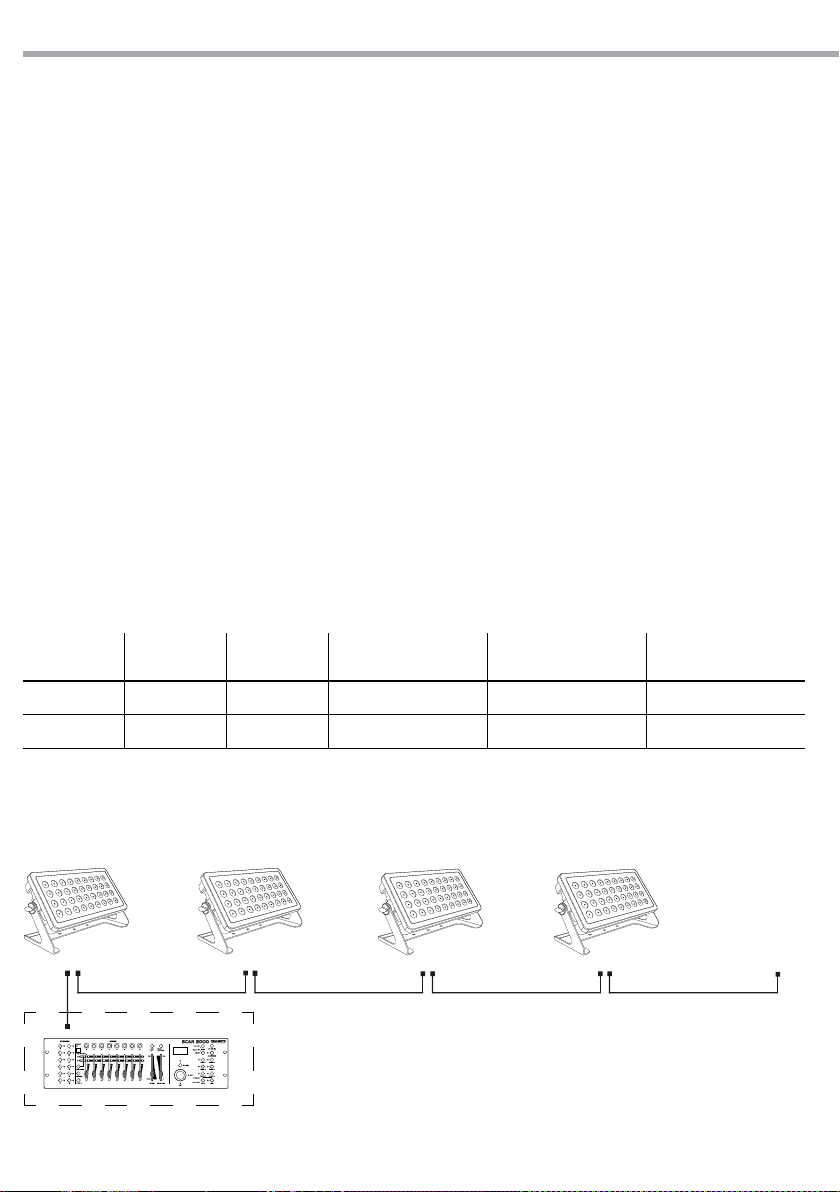

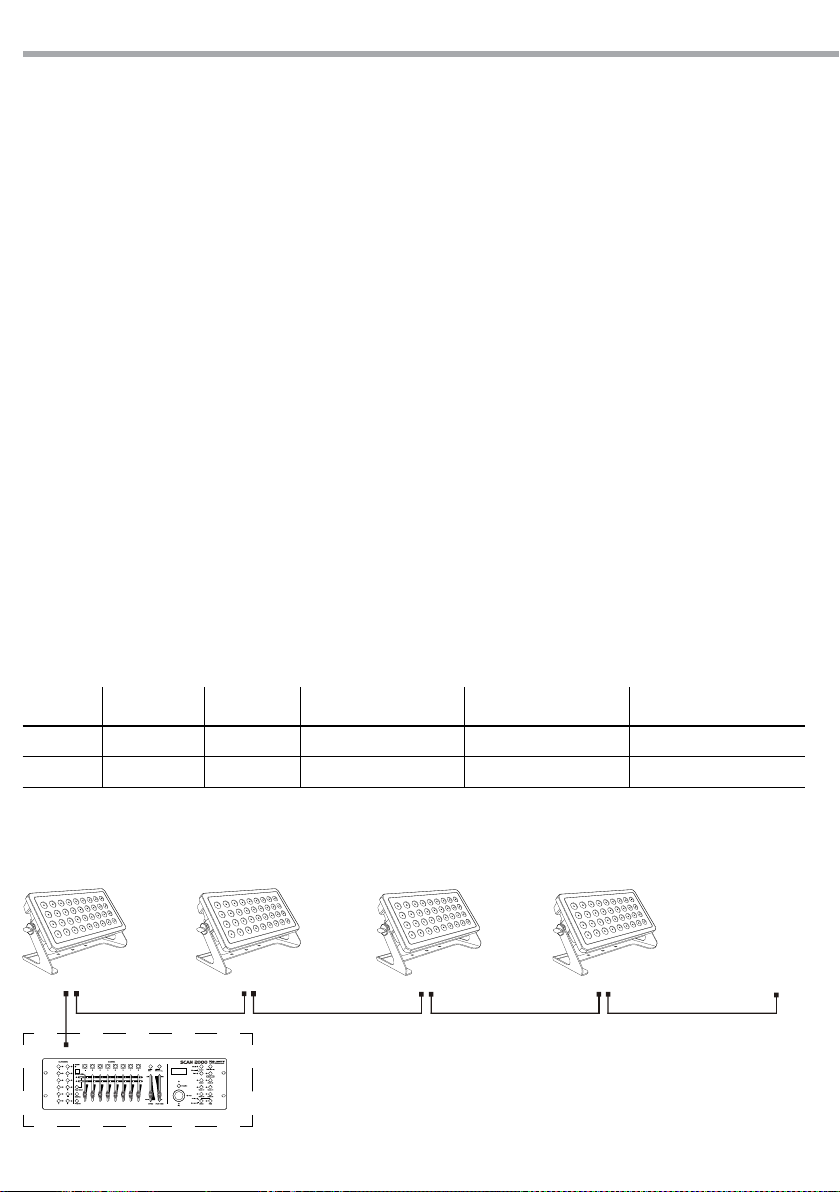

Esempio di conﬁgurazione a 10 canali DMX (modalità 10Ch)

Fig.6

Prossimo indirizzo di start

possibile per unità n°3

. . . . . . . . . . . .

Page 13

SOLAR

3.7 COLLEGAMENTI DELLA LINEA DMX

La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito:

DMX - INPUT

Spina XLR

Pin1 : Massa - Schermo Pin2 : - Negativo Pin3 : + Positivo

Fig.7

DMX - OUTPUT

Presa XLR

ATTENZIONE La parte schermata del cavo (calza) non deve mai essere collegata alla terra dell’impianto; ciò comporterebbe malfunzionamenti delle unità e dei controller. Per passaggi lunghi può essere necessario l’inserimento di un amplicatore DMX. In tal caso, è sconsigliato utilizzare nei collegamenti cavo bilanciato microfonico poiché non è in grado di trasmettere in modo adabile i dati di controllo DMX.

• Collegare l’uscita DMX del controller con l’ingresso DMX della prima unità;

• Collegare, quindi, l’uscita DMX con l’ingresso DMX della successiva unità; l’uscita di quest’ultima con

l’ingresso di quella successiva e via dicendo nchè tutte le unità sono collegate formando una catena.

• Per installazioni in cui il cavo di segnale deve percorrere lunghe distanze è consigliato inserire sull’ultima unità una terminazione DMX.

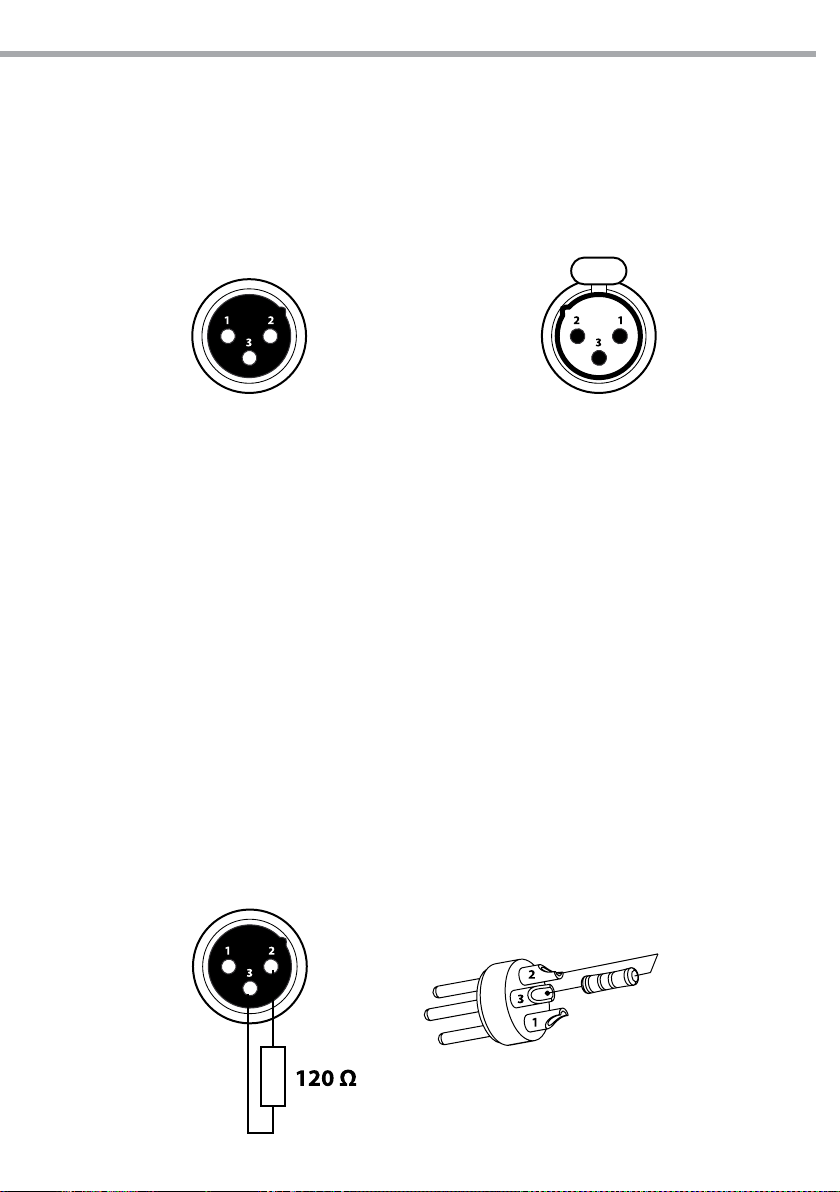

3.8 COSTRUZIONE DEL TERMINATORE DMX

La terminazione evita la probabilità che il segnale DMX 512, una volta raggiunta la ne della linea stessa venga riesso indietro lungo il cavo, provocando, in certe condizioni e lunghezze, la sua sovrapposizione al segnale originale e la sua cancellazione. La terminazione deve essere eettuata, sull’ultima unità della catena, con connettori XLR a 3 pin, saldando una resistenza di 120Ω (minimo 1/4W) tra i terminali 2 e 3, così come indicato in gura.

Fig.8

Esempio: connettore XLR a 3 pin

Page 14

3.9 TABELLA CANALI DMX

10 Ch

SOLAR

Ch Function in 10 Ch mode Value

DIMMER

000 - 100% 000 - 255

RED

000 - 100% 000 - 255

GREEN

000 - 100% 000 - 255

BLUE

000 - 100% 000 - 255

WHITE

0 - 100% 000 - 255

STROBE

No Function 0-30Hz

COLOR MACRO+WHITE BALANCE

No function Red 100%/Green 0-100%/Blue 0% Red 100-0%/Green 100%/Blue 0% Red 0%/Green 100%/Blue 0-100% Red 0%/Green 100-0%/Blue 100% Red 0-100%/Green 0%/Blue100% Red 100%/Green 0%/Blue 100-0% Red 100%/Green 0-100%/Blue 0-100% Red 100-0%/Green 100-0%/Blue 100% Red 100%/Green 100%/Blue 100%/White 100%

White 1 White 2 White 3 White 4 White 5 White 6 White 7 White 8 White 9 White 10 White 11

AUTO PROGRAMS

No function Auto Program 1

Auto Program 2 Auto Program 3 Auto Program 4 Auto Program 5

000 - 010 011 - 255

000 - 010 011 - 030 031 - 050 051 - 070 071 - 090 091 - 110 111 - 130 131 - 150 151 - 170 171 - 200 201 - 205 206 - 210 211 - 215 216 - 220 221 - 225 226 - 230 231 - 235 236 - 240 241 - 245 246 - 250 251 - 255

000 - 051 052 - 101 102 - 152 153 - 203 204 - 254

255

Ch Function in 10 Ch mode Value

AUTO SPEED

(Only when CH 8 has Auto 01-05 activated 000 - 255

DIMMER SPEED

Preset dimmer speed from display menu Linear dimmer (DMX OFF)

Non Linear dimming curve1 (fastest DIM1) Non Linear dimming curve2 (DIM2) Non Linear dimming curve 3 (Slowest DIM3)

000 - 051 052 - 101 102 - 152 153 - 203 204 - 255

4 Ch

Ch Function in 4 Ch mode Value

RED

000 - 100% 000 - 255

GREEN

000 - 100% 000 - 255

BLUE

000 - 100% 000 - 255

WHITE

000 - 100% 000 - 255

6 Ch

Ch Function in 6 Ch mode Value

DIMMER

000 - 100% 000 - 255

RED

000 - 100% 000 - 255

GREEN

000 - 100% 000 - 255

BLUE

000 - 100% 000 - 255

WHITE

0 - 100% 000 - 255

STROBE

No Function 0-30Hz

000 - 010 011 - 255

Page 15

SOLAR

3.10 CONFIGURAZIONE STATIC

Per l’impostazione personalizzata dei colori del dispositivo è possibile far riferimento a due modalità di gestione colori:

Fixture Color

• Premere il tasto MODE no a quando sul display non appare [C], quindi premere il tasto ENTER per

confermare la scelta.

• Selezionare una delle 15 impostazioni colori (R - G - B - W - GB - RB - RG - RGB - RW - GW - BW - RGW - RBW - GBW

- RGBW) attraverso i tasti UP e DOWN.

• Premere ENTER per confermare

Manual Color

• Premere il tasto MODE no a quando sul display non appare [U], quindi premere il tasto ENTER per

confermare la scelta.

• Selezionare il canale rosso, verde o blu (Red - Green - Blue) attraverso i tasti UP e DOWN.

• Premere ENTER per confermare

• Impostare i valori (000-255) attraverso i tasti UP e DOWN.

3.11 FUNZIONI SPECIALI

Dal menu principale è possibile accedere alle seguenti funzioni:

DIMMER

Selezionando la funzione [DIM] è possibile entrare nella modalità dimmer. In particolare, quando è impostato su [OFF], l’RGB e il MASTER DIMMER sono lineari. Dim1/2/3 rappresentano invece diversi valori di velocità nella modalità non lineare; [DIMMER 1] è il valore più veloce mentre [DIMMER 3] il più lento. NOTA - Le impostazioni di fabbrica sono su [DIMMER 3].

TEMPERATURE

Nella sezione [TEMP], è possibile visualizzare sul display la temperatura relativa al dispositivo.

PASSWORD

Nella sezione [PASS], è possibile attivare /disattivare la password di accesso:

• Premere il tasto MODE no a quando sul display non appare [PASS] quindi premere ENTER

• Selezionare [ON] oppure [OFF] a seconda che si voglia, rispettivamente, attivare o disattivare la

password di accesso Quando l'unità è impostata su [ON] dopo 30 secondi o al prossimo riavvio bisognerà immettere la password per l'accesso al menu di controllo. NOTA - Le impostazioni di fabbrica relative alla password di accesso corrispondono alla combinazione dei tasti UP+DOWN+UP+DOWN. Premere ENTER per confermare.

Page 16

SOLAR

- 4 - MANUTENZIONE

4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO

• Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualicato.

• Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare nché l’unità non si sia rareddata.

• Tutte le viti utilizzate per l’installazione dell’unità e le sue parti devono essere assicurate saldamente e

non devono essere corrose.

• Alloggiamenti, elementi di ssaggio e di installazione (sotto, truss, sospensioni) devono essere totalmente esenti da qualsiasi deformazione.

• I cavi di alimentazione devono essere in condizione impeccabile e devono essere sostituiti immediatamente nel momento in cui anche un piccolo problema viene rilevato.

• Si dovrebbe procedere, ad intervalli regolari, alla pulizia della parte frontale per asportare polvere, fumo e altre particelle. Solo così, la luce può essere irradiata con la luminosità massima. Per la pulizia usare un panno morbido, pulito e un detergente per vetri come si trovano in commercio. Quindi asciugare le parti delicatamente.

Attenzione: consigliamo che la pulizia interna sia eseguita da personale qualicato!

4.2 RISOLUZIONE DEI PROBLEMI

Anomalie Possibili cause Controlli e rimedi

Il proiettore non illumina

• Mancanza di alimentazione di rete

• Dimmer impostato a 0

• Tutti i colori impostati a 0

• Tutti i valori nella modalità STATIC

• Vericare la presenza della tensione alimentazione

• Incrementare i valori del canale dimmer

• Incrementare i valori dei canali colori

sono impostati a 0

• LED difettoso/i

• Scheda LED difettosa

Bassa intensità di luce generale

Il proiettore non è alimentato

• Lenti sporche

• Lente disallineata

• Mancanza di alimentazione di rete

• Cavo di alimentazione danneggiato

• Alimentatore interno difettoso

• Indirizzamento DMX errato

Il proiettore non risponde al DMX

Rivolgersi a un centro di assistenza tecnico autorizzato in caso di problema non riportato in tabella o che non possono essere risolti mediante la procedura riportata in tabella.

• Cavo di segnale DMX difettoso

• Rimbalzo segnale DMX

• Sostituire scheda LED

• Pulire il dispositivo regolarmente

• Installare il gruppo ottico correttamente

• Vericare la presenza della tensione alimentazione

• Controllare il cavo di alimentazione

• Sostituire l'alimentatore interno

• Controllare il pannello di controllo e

l'indirizzamento delle unità

• Controllare il cavo di segnale DMX

• Installare una terminazione DMX come suggerito

Page 17

Page 18

reproduced in any form or by any means for any commercial use.

In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the

characteristics stated in this instruction manual at any time and without prior notice.

All revisions and updates are available in the ‘manuals’ section on site www.musiclights.it

Page 19

SOLAR

TABLE OF CONTENTS

Safety

General instructions Warnings and installation precautions General information

1 Introduction

1. 1 Description

1. 2 Technical specications

1. 3 Operating elements and connections

2 Installation

2. 1 Mounting

3 Functions and settings

3. 1 Operation

3. 2 Basic

3. 3 Menu structure

3. 4 Operation in automatic mode

3. 7 DMX conguration

3. 9 DMX addressing

3. 10 Connection of the DMX line

3. 11 Construction of the DMX termination

3. 12 DMX control

3. 13 Static conguration

3. 14 Special function

4 Maintenance

4. 1 Maintenance and cleaning the unit

4. 2 Trouble shooting

2 2 3

4 4 6

8 8 9 10 10 10 11 11 12 14 14

15 16

Packing content

Warranty

• SOLAR

• Mount bracket

• User manual

Page 20

WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit.

SOLAR

SAFETY

General instruction

• The products referred to in this manual conform to the European Community Directives and are therefore marked with .

• The unit is supplied with hazardous network voltage (230V~). Leave servicing to skilled personnel only. Never make any modications on the unit not described in this instruction manual, otherwise you will risk an electric shock.

• Connection must be made to a power supply system tted with ecient earthing (Class I appliance according to standard EN 60598-1). It is, moreover, recommended to protect the supply lines of the units from indirect contact and/or shorting to earth by using appropriately sized residual current devices.

• The connection to the main network of electric distribution must be carried out by a qualied electrical installer. Check that the main frequency and voltage correspond to those for which the unit is designed as given on the electrical data label.

• This unit is not for home use, only professional applications.

• Never use the xture under the following conditions:

- in places subject to vibrations or bumps;

- in places with a temperature of over 45°C or -20°C.

• Make certain that no inammable liquids, water or metal objects enter the xture.

• Do not dismantle or modify the xture.

• All work must always be carried out by qualied technical personnel. Contact the nearest sales point for

an inspection or contact the manufacturer directly.

• If the unit is to be put out of operation denitively, take it to a local recycling plant for a disposal which is not harmful to the environment.

Warnings and installation precautions

• If this device will be operated in any way dierent to the one described in this manual, it may suer damage and the guarantee becomes void. Furthermore, any other operation may lead to dangers like short circuit, burns, electric shock, etc.

• Before starting any maintenance work or cleaning the projector, cut o power from the main supply.

• Always additionally secure the projector with the safety rope. When carrying out any work, always com-

ply scrupulously with all the regulations (particularly regarding safety) currently in force in the country in which the xture’s being used.

• Install the xture in a well ventilated place.

• Keep any inammable material at a safe distance from the xture.

• Shields, lenses or ultraviolet screens shall be changed if they have become damaged to such an extent

that their eectiveness is impaired.

• The lamp (LED) shall be changed if it has become damaged or thermally deformed.

• Never look directly at the light beam. Please note that fast changes in lighting, e. g. ashing light, may

trigger epileptic seizures in photosensitive persons or persons with epilepsy.

• Always store in a dry environment away from sunlight.

• When cleaning unit, please do not use solvents, since they may damage the of the unit outer nish.

Page 21

SOLAR

GENERAL INFORMATION

Shipments and claims

The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual damage will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

Warranty and returns

The guarantee covers the xture in compliance with existing regulations. You can nd the full version of the “General Guarantee Conditions” on our web site www.musiclights.it. Please remember to register the piece of equipment soon after you purchase it, logging on www.musiclights.it. The product can be also registered lling in and sending the form available on your guarantee certicate. For all purposes, the validity of the guarantee is endorsed solely on presentation of the guarantee certicate. Music & Lights will verify the validity of the claim through examination of the defect in relation to proper use and the actual validity of the guarantee. Music & Lights will eventually provide replacement or repair of the products declining, however, any obligation of compensation for direct or indirect damage resulting from faultiness.

Page 22

SOLAR

- 1 - INTRODUCTION

1.1 DESCRIPTION

SOLAR is a wash-light with 36x8W RGBW/FC LED source conceived for those outdoor installations where a projector with high performance in brightness and chromatic precision is required. Design with rectangular shape and superslim prole allow SOLAR to be easily integrated in any architectonic context, also in outdoor (IP65) environments due to construction of chassis in die-case aluminium and tempered glass with no usage of fans for ventilation. SOLAR features 4D (RGBW) color mixing, DMX virtual color wheel, CTC, built-in WDMX module, 250W power consumption and LED source expected life of over 50’000 hours. Optics are interchangeable and allow change between Narrow (15°) and Medium (25°) projections, while front panel is designed to t ood lters with magnetic xing. User menu and setting are accessed through a 4-button touch-sensitive LED interface while 3 dierent DMX modes (4ch to 10ch) are available. SOLAR is a compact projector capable of lighting large spaces, either as a stage-wash in temporary events and for projects of architectural lighting.

1.2 TECHNICAL SPECIFICATIONS

Light source and optics

• 36x8W RGBW/FC LEDs

• Lux: 5300lx@3mt

• Hi-eciency LEDs featuring more vivid colours and lower power consumption compared to traditional lamps

• Colour synthesis: 4-in-1 RGBW color mixing for advanced control over color tones, saturation and tem-

perature

• White temperature presets: 3200K~10000K

• Projection angle: 25° (15° optional)

• LEDs average life span: >50’000 h

Electronics and features

• Several DMX selectable congurations (4, 6, 10 channels) for advanced or basic controlling

- 4 channels: RGBW

- 6 channels: RGBW, dimmer, strobe

- 10 channels: dimmer, RGBW, strobe, macro, auto programs, program speed, dimmer speed

• WDMX: built-in antenna receiver/repeater (2.4 GHz) by Wireless Solution Sweden

• Touch-sensitive LED display user interface for auto programs execution, static colour mode, creation of

custom shows, color presets calibration

• 5 dierent dimming curves available

• Master/Slave mode for stand-alone operations of more units

• Linear and “stepless” transition between DMX values

• Flicker free operations (400Hz)

• Silent operations, due to natural cooling of the peculiar chassis and to absence of fans

Structure and Power supply

• Sturdy die-cast aluminium body conceived for long-time durability and demanding applications

• Tempered glass front panel

• Internal Protection: IP65 (IP)

• Pressure and temperature balance through GORE membrane vents

• Power (shuko) and data (xlr-3p) adapter cables included

Page 23

SOLAR

303

20°

• Double hanging bracket suitable for safe hanging and for oor positioning

• Power unit: 100-240V 50/60Hz

• Working temperature: -20/+45°

• Power output to link more units in a chain: up to 6 xtures at 230V

• Max power consumption: 245W

• Weight: 14,5kg

• Dimensions (WxHxD): 587x303x212 mm

Photometric data

587

Fig.1

1.0m

35130lx

3.0m

5300lx

5.0m

1873lx

7.0m

956lx

10.0m

Illuminance at a Distance

Lux Center Beam Angle: 20° Beam Width

Fig.2

212

0.35m

1.05m

1.76m

2.46m

3.52m468lx

Page 24

1.3 OPERATING ELEMENTS AND CONNECTIONS

SOLAR

Rear view

1. DMX IN (3-pole XLR): 1 = ground, 2 = DMX -, 3 = DMX +

2. POWER IN for connection to a socket (100-240V~/50-60Hz) via the supplied mains cable

3. POWER OUT (Neutrik connector): power output for connection of multiple units in series

4. DMX OUT (3-pole XLR): 1 = ground, 2 = DMX -, 3 = DMX +

5. LOCKING KNOB for the mounting bracket.

6. MOUNTING BRACKET

7. CONTROL PANEL with display and 4 button used to access the control panel functions and manage them.

Fig.3

Page 25

SOLAR

- 2 - INSTALLATION

2.1 MOUNTING

SOLAR may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For xing, stable mounting clips are required. The mounting place must be of sucient stability and be able to support a weight of 10 times of the unit’s weight. When carrying out any installation, always comply scrupulously with all the regulations (particularly regarding safety) currently in force in the country in which the xture’s being used.

• Install the projector at a suitable location by means of the mounting bracket (6).

• Always additionally secure the projector with the safety rope from falling down. For this purpose, fas-

ten the safety rope at a suitable position so that the maximum fall of the projector will be 20 cm.

• Adjust the projector and use the knob (5) to slightly release or tighten the locking mechanism of the bracket if is necessary.

Fig.4

Page 26

SOLAR

- 3 - FUNCTIONS AND SETTINGS

3.1 OPERATION

Connect the supplied main cable to a socket (100-240 V~/50 Hz). Then the unit is ready for operation and can be operated via a DMX controller or it independently performs its show program in succession. To switch o, disconnect the mains plug from the socket. For a more convenient operation it is recommended to connect the unit to a socket which can be switched on and o via a light switch.

3.2 BASIC

Access control panel functions using the four panel buttons touch located directly underneath the Display (g.5).

MODE ENTER UP DOWN

Exit from the current menu or function

Enables the currently displayed menu or sets the currently selected value in to the current function

Navigates upward through the menu list and increases the numeric value when in a function

Fig.5

Navigates downward through the menu list and decreases the numeric value when in a function

Page 27

SOLAR

3.3 MENU STRUCTURE

MAIN FUNCTION SELECTION 1 SELECTION 2 DESCRIPTION

4-CH

DMX CHANNELS

STATIC C--

AUTO

PROGRAMS

SPEED S-- S 1-100

CUSTOM COLOR U--

DIMMER DIM

TEMPERATURE TEMP

PASSWORD PASS

WIFI RECV

6-CH

10-CH

P--

d1-512

RGB

RGW

RBW

GBW

RGBW

P 1 P1: 15 color program (fading) low- high-low

P 2 P2: 15 color program (fading) low-high

P 3 P3: 15 color program (fading) high-low

P 4 P4: mixing color switching

P 5 P5: running P1-P4

R=0-255

G=0-255

B=0-255

W=0-255

OFF (speed o)

DIM 1 (speed fast) (0.8s)

DIM 2 (speed middle) (1.6s)

DIM 3 (speed slow) (2.4s)

On To unlocking press “UP-DOWN-UP-DOWN”

OFF

Master-slave mode, the slave can select

Recv: wireless receiver switch settings Delv: wireless data transfer switch settings Rst: clear the code

Default: 10 CH, d1

“d1-d512”

Page 28

SOLAR

3.4 OPERATION IN AUTOMATIC MODE

If no DMX control signal is present at the DMX INPUT, the unit independently runs through its show programme provided that the blackout mode is switched o:

• Press the button MODE so many times until the display shows [P], then press the button ENTER.

• Press the button UP/DOWN to switch between the programs (P1 - P5). The unit will operate in automatic

mode.

NOTE - Programs P1 - P5 are fully pre-programmed and will not be altered by changes in EDIT mode.

3.5 DMX CONFIGURATION

SOLAR is equipped with 3 DMX conguration.

• Press the button MODE so many times until shows [4-CH], [6-CH] or [10-CH], and press the button ENTER to conrm.

• Press the buttons UP and DOWN to select the desired value [001-512].

The tables on page 12 indicate the operating mode and DMX value. The SOLAR is equipped with 3 -pole XLR connections.

3.6 DMX ADDRESSING

To able to operate the SOLAR with a light controller, adjust the DMX start address for the rst a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the rst DMX channel, adjust the start address 33 on the SOLAR. The other functions of the light eect panel are then automatically assigned to the following addresses. An example with the start address 33 is shown below:

Number of

DMX channels

Start address

(example)

DMX Address

occupied

Next possible start

address for unit No. 1

Next possible start

address for unit No. 2

6 33 33-38 39 45 51

10 33 33-42 43 53 63

DMX Address: 33 DMX Address: 63DMX Address: 43 DMX Address: 53

DMX512 Controller

Example 10 DMX channels conﬁguration (10Ch mode)

Next possible start

address for unit No. 3

. . . . . . . . . . . .

Fig.6

Page 29

SOLAR

3.7 CONNECTION OF THE DMX LINE

DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω impedance and low capacity. The following diagram shows the connection mode:

DMX - INPUT

XLR plug

Pin1 : GND - Shield Pin2 : - Negative Pin3 : + Positive

Fig.7

DMX - OUTPUT

XLR socket

ATTENTION The screened parts of the cable (sleeve) must never be connected to the system’s earth, as this would cause faulty xture and controller operation. Over long runs can be necessary to insert a DMX level matching amplier. For those connections the use of balanced microphone cable is not recommended because it cannot transmit control DMX data reliably.

• Connect the controller DMX input to the DMX output of the rst unit.

• Connect the DMX output to the DMX input of the following unit. Connect again the output to the input

of the following unit until all the units are connected in chain.

• When the signal cable has to run longer distance is recommended to insert a DMX termination on the last unit.

3.8 CONSTRUCTION OF THE DMX TERMINATION

The termination avoids the risk of DMX 512 signals being reected back along the cable when they reaches the end of the line: under certain conditions and with certain cable lengths, this could cause them to cancel the original signals. The termination is prepared by soldering a 120Ω 1/4 W resistor between pins 2 and 3 of the 3-pin male XLR connector, as shown in gure.

Fig.8

Example: 3 pin XLR connector

Page 30

3.9 DMX CONTROL

10 Ch

SOLAR

Ch Function in 10 Ch mode Value

DIMMER

000 - 100% 000 - 255

RED

000 - 100% 000 - 255

GREEN

000 - 100% 000 - 255

BLUE

000 - 100% 000 - 255

WHITE

0 - 100% 000 - 255

STROBE

No Function 0-30Hz

COLOR MACRO+WHITE BALANCE

White 1 White 2 White 3 White 4 White 5 White 6 White 7 White 8 White 9 White 10 White 11

AUTO PROGRAMS

No function Auto Program 1

Auto Program 2 Auto Program 3 Auto Program 4 Auto Program 5

000 - 010 011 - 255

000 - 051 052 - 101 102 - 152 153 - 203 204 - 254

255

Ch Function in 10 Ch mode Value

AUTO SPEED

(Only when CH 8 has Auto 01-05 activated 000 - 255

DIMMER SPEED

Preset dimmer speed from display menu Linear dimmer (DMX OFF)

Non Linear dimming curve1 (fastest DIM1) Non Linear dimming curve2 (DIM2) Non Linear dimming curve 3 (Slowest DIM3)

000 - 051 052 - 101 102 - 152 153 - 203 204 - 255

4 Ch

Ch Function in 4 Ch mode Value

RED

000 - 100% 000 - 255

GREEN

000 - 100% 000 - 255

BLUE

000 - 100% 000 - 255

WHITE

000 - 100% 000 - 255

6 Ch

Ch Function in 6 Ch mode Value

DIMMER

000 - 100% 000 - 255

RED

000 - 100% 000 - 255

GREEN

000 - 100% 000 - 255

BLUE

000 - 100% 000 - 255

WHITE

0 - 100% 000 - 255

STROBE

No Function 0-30Hz

000 - 010 011 - 255

Page 31

SOLAR

3.10 STATIC CONFIGURATION

For custom colors of device, is possible refer two modes of color management:

Fixture Color

• Press the button MODE so many times until show [C] and press the button ENTER to conrm.

• Select the program (R - G - B - W - GB - RB - RG - RGB - RW - GW - BW - RGW - RBW - GBW - RGBW) through the but-

ton UP/DOWN.

• Press the button ENTER to conrm

Manual Color

• Press the button MENU so many times until show [U] and press the button ENTER to conrm.

• Select the color red, green or blue (Red - Green - Blue) through the button UP/DOWN ad press the but-

ton ENTER.

• Set the value (000-255), through the button UP/DOWN.

3.11 SPECIAL FUNCTIONS

• Press the button menu and select through the directional buttons is possible to view to following functions:

DIMMER

Enter [DIM] to select dimmer mode and dimmer speed. When dimmer is set to [OFF], the RGB and MASTER DIMMER are linear. The Dim1/2/3 are speed modes of the non linear dimmer, [DIM1] is the faster, while [DIM3] is the slowest. Note. The factory default setting is [DIM3].

TEMPERATURE

In [TEMP] you can view on the display the temperature of the device.

TEMPERATURE

Enter the [KEY] mode to select whether the access password is on or o.

• Press the button MODE so many times until show [KEY] and press the button ENTER to conrm.

• Select [ON] or [OFF].

When the xture is set as pass [ON], after 30 seconds or turn on the xture next time, the xture will need an access password to enter the display menu control. NOTE - The factory access password is UP + DOWN + UP + DOWN. Press ENTER to conrm the access.

Page 32

SOLAR

- 4 - MAINTENANCE

4.1 MAINTENANCE AND CLEANING THE UNIT

• Make sure the area below the installation place is free from unwanted persons during setup.

• Switch o the unit, unplug the main cable and wait until the unit has cooled down.

• All screws used for installing the device and any of its parts should be tightly fastened and should not

be corroded.

• Housings, xations and installation spots (ceiling, trusses, suspensions) should be totally free from any deformation.

• The main cables must be in impeccable condition and should be replaced immediately even when a small problem is detected.

• It is recommended to clean the front at regular intervals, from impurities caused by dust, smoke, or other particles to ensure that the light is radiated at maximum brightness. For cleaning, disconnect the main plug from the socket. Use a soft, clean cloth moistened with a mild detergent. Then carefully wipe the part dry. For cleaning other housing parts use only a soft, clean cloth. Never use a liquid, it might penetrate the unit and cause damage to it.

Warning: we strongly recommend internal cleaning to be carried out by qualied personnel!

4.2 TROUBLESHOOTING

Problems Possible causes Checks and remedies

Fixture does not light up

General low light intensity

Fixture does not power up

Fixture does not respond to DMX

• No mains supply

• Dimmer fader set to 0

• All color faders set to 0

• All colors in STATIC are seto to 0

• Faulty LED

• Faulty LED board

• Dirty lens assembly

• Misaligned lens assembly

• No power

• Loose or damaged power cord

• Faulty internal power supply

• Wrong DMX addressing

• Damaged DMX cables

• Bouncing signals

• Check the power supply voltage

• Increase the value of the dimmer channels

• Increase the value of the color channels

• Increase the values og the colors

• Replace the LED board

• Clean the xture regularly

• Install lens assembly properly

• Check for power on power outlet

• Check power cord

• Replace internal power supply

• Check control panel and unit addressing

• Check DMX cables

• Install terminator as suggested

Contact an authorized service center in case of technical problems or not reported in the table can not be resolved by the procedure given in the table.

Page 33

CERTIFICATO DI GARANZIA

GUARANTEE CERTIFICATE

Place Stamp Here

Arancare

Spett.le

Music&Lights S.r.l.

Via Appia Km 136.200 04020 Itri (LT) Italy

The guarantee covers the unit

in compliance with existing

regulations. You can ﬁnd the

full version of the “General

Il prodotto è coperto da garanzia

in base alle vigenti normative.

Sul sito www.musiclights.it è

possibile consultare il testo

Guarantee Conditions” on our

web site www.musiclights.it.

integrale delle “Condizioni

Generali di Garanzia”.

Abstract

General Guarantee Conditions

Estratto dalle

Condizioni Generali di Garanzia

piece of equipment soon after you

• Please remember to register the

procedere alla registrazione del

• Si prega, dopo l’acquisto, di

purchase it, logging on

www.musiclights.it. The product

can be also registered lling in and

prodotto sul sito www.musiclights.it.

In alternativa il prodotto può essere

registrato compilando e inviando il

sending the form available on your

guarantee certicate.

modulo riportato sul retro.

• Sono esclusi i guasti causati da

• Defects caused by inexperience

imperizia e da uso non appropriato

and incorrect handling of the

equipment are excluded.

eective if the equipment has

been tampered.

• The guarantee will no longer be

• The guarantee makes no provision

dell’apparecchio.

qualora l’apparecchio sia stato

manomesso.

• La garanzia non ha più alcun eetto

sostituzione dell’apparecchio.

• La garanzia non prevede la

for the replacement of the

equipment.

esterne, le lampade, le manopole, gli

• Sono escluse dalla garanzia le parti

switches and removable parts are

• External parts, lamps, handles,

interruttori e le parti asportabili.

• Le spese di trasporto e i rischi

not included in the guarantee.

conseguenti sono a carico del

• Transport costs and subsequent

possessore dell’apparecchio.

risks are responsibility of the

owner of the equipment.

the guarantee is endorsed solely

• For all purposes, the validity of

garanzia è avallata unicamente

dalla presentazione del certicato di

garanzia.

• A tutti gli eetti la validità della

on presentation of the guarantee

certicate.

Page 34

FORM TO BE FILLED IN AND MAILED / CEDOLA DA COMPILARE E SPEDIRE FORM TO BE FILLED IN AND KEPT / CEDOLA DA COMPILARE E CONSERVARE

Purchased by / Acquistato da

Purchasing date

Data acquisto

del Rivenditore

ZIP CODE / C.A.P.

PROV.

CITY / CITTA’

ADDRESS / VIA N.

NAME / NOME

Dealer’s stamp

and signature

Timbro e rma

SURNAME / COGNOME

SERIAL N° / SERIE N°

MODEL / MODELLO

Purchased by / Acquistato da

Purchasing date

Data acquisto

del Rivenditore

ZIP CODE / C.A.P.

PROV.

CITY / CIT Tà

ADDRESS / VIA N.

NAME / NOME

Dealer’s stamp

and signature

Timbro e rma

SURNAME / COGNOME

SERIAL N° / SERIE N°

MODEL / MODELLO

Page 35

Page 36

Music & Lights S.r.l. entertainment technologies

Via Appia km 136,200 - 04020 Itri (LT) ITALY tel. +39 0771 72190 fax +39 0771 721955 www.musiclights.it [email protected]

ISO 9001:2008

Certified Compa ny
