Page 1

plus

PORTABLE BATTERY-POWERED

UPLIGHTER

MANUALE UTENTE

USER MANUAL

IT - EN

Page 2

Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso.

Al ne di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modicare, in

qualunque momento e senza preavviso, le speciche menzionate nel presente manuale di istruzioni.

Tutte le revisioni e gli aggiornamenti sono disponibili nella sezione 'Manuali' sul sito www.musiclights.it

La riproduzione - anche parziale - per propri scopi commerciali è vietata.

REV.007-03/18

Page 3

SMARTBATPLUS

INDICE

Sicurezza

Avvertenze generali Attenzioni e precauzioni per l’installazione

1 Introduzione

1. 1 Descrizione

1. 2 Speciche tecniche

1. 3 Elementi di comando e di collegamento

2 Installazione

2. 1 Montaggio

3 Funzioni e impostazioni

3. 1 Funzionamento

3. 2 Impostazione base

3. 3 Processo di ricarica

3. 4 Struttura menu

3. 5 Auto Show

3. 6 Static color

3. 7 Manual color

3. 8 Impostazioni IR

3. 9 Impostazioni Wireless

3. 10 Funzione dimmer

3. 11 Modalità DMX

3. 12 Indirizzamento DMX

3. 13 Key Lock

3. 14 Canali DMX

4 4

5 5 7

8 8 9 10 11 11 12 12 13 13 13 13 14 15

4 Manutenzione

4. 1 Manutenzione e pulizia del sistema ottico

Page 4

ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità.

SMARTBATPLUS

SICUREZZA

Avvertenze generali

• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e pertanto recano la sigla .

• Il dispositivo funziona con pericolosa tensione di rete 230V~. Non intervenire mai al suo interno al di fuori delle operazioni descritte nel presente manuale; esiste il pericolo di una scarica elettrica.

• È obbligatorio eettuare il collegamento ad un impianto di alimentazione dotato di un’eciente messa a terra (apparecchio di Classe I secondo norma EN 60598-1). Si raccomanda, inoltre, di proteggere le linee di alimentazione delle unità dai contatti indiretti e/o cortocircuiti verso massa tramite l’uso di interruttori dierenziali opportunamente dimensionati.

• Le operazioni di collegamento alla rete di distribuzione dell’energia elettrica devono essere eettuate da un installatore elettrico qualicato. Vericare che frequenza e tensione della rete corrispondono alla frequenza ed alla tensione per cui l’unità è predisposta, indicate sulla targhetta dei dati elettrici.

• L’unità non per uso domestico, solo per uso professionale.

• Evitare di utilizzare l’unità:

- in luoghi soggetti a vibrazioni, o a possibili urti;

- in luoghi soggetti ad eccessiva umidità.

• Evitare che nell’unità penetrino liquidi inammabili, acqua o oggetti metallici.

• Non smontare e non apportare modiche all’unità.

• Tutti gli interventi devono essere sempre e solo eettuati da personale tecnico qualicato. Rivolgersi al più vicino centro di assistenza tecnica autorizzato.

• Se si desidera eliminare il dispositivo denitivamente, consegnarlo per lo smaltimento ad un’istituzione locale per il riciclaggio.

Attenzioni e precauzioni per l’installazione

• Se il dispositivo dovesse trovarsi ad operare in condizioni dierenti da quelle descritte nel presente manuale, potrebbero vericarsi dei danni; in tal caso la garanzia verrebbe a decadere. Inoltre, ogni altra operazione potrebbe provocare cortocircuiti, incendi, scosse elettriche, rotture etc.

• Prima di iniziare qualsiasi operazione di manutenzione o pulizia sull’unità togliere la tensione dalla rete di alimentazione.

• È assolutamente necessario proteggere l’unità per mezzo di una fune di sicurezza. Nell’eseguire qualsiasi intervento attenersi scrupolosamente a tutte le normative (in materia di sicurezza) vigenti nel paese di utilizzo.

• Installare l’unità in un luogo ben ventilato.

• Mantenere i materiali inammabili ad una distanza di sicurezza dall’unità.

• I ltri, le lenti o gli schermi ultravioletti se danneggiati possono limitare la loro ecienza.

• I LED devono essere sostituiti se danneggiati o termicamente deformati.

• Non guardare direttamente il fascio luminoso. Tenete presente che i veloci cambi di luce possono provocare attacchi d’epilessia presso persone fotosensibili o epilettiche.

• Non toccare l’alloggiamento del prodotto quando è in funzione perché potrebbe essere molto caldo.

Page 5

SMARTBATPLUS

- 1 - INTRODUZIONE

1.1 DESCRIZIONE

SMARTBATPLUS è la nuova versione outdoor IP54 del famoso SMARTBAT; estende il suo campo di applicazione anche in luoghi all’aperto o in ambito architettonico. SMARTBATPLUS è munito di un pacco batteria al litio e di un modulo WiFi integrato per il funzionamento cable-free. Il design ultra-compatto e leggero rende questo proiettore veramente portatile e ricaricabile innumerevoli volte senza eetto “memoria”. L’autonomia della batteria interna è di 12 ore in modalità color change e di 8 ore in full output, mentre il tempo di ricarica è di solo 4 ore. La sorgente luminosa è composta da 4x10W LEDs RGBW/fullColor ad alta potenza, per una riproduzione completa della gamma cromatica, inoltre il piede estraibile consente di regolare l’inclinazione del fascio per assistere le operazioni di puntamento. Diverse modalità di controllo sono disponibili on board come WDMX a 2.4GHz (antenna integrata), trasmissione infra-red con telecomando oppure via cavo DMX.

1.2 SPECIFICHE TECNICHE

SORGENTE LUMINOSA

• Sorgente: 4x10W RGBW LEDs

• Flusso luminoso: 2064lm

• Lux: 2064lux @3m

• Durata media sorgente: >50.000 h

OTTICA

• Beam angle: 11°

• Field angle: 19°

SISTEMA COLORE

• Color Mixing: RGBW/FC

• White Presets: 3200-9000K

• Ruota colori: Ruota colori virtuale con preset

• Macros: Built-in white presets

EFFETTI DINAMICI

• Static Color Mode: Riproduzione statica di un colore

• Manual Color Mode: Regolazione manuale di un colore

• Auto Mode: Programmi automatici preimpostati con regolazione velocità

CORPO

• Tilt Angle: 20° Regolazione manuale dell’inclinazione tramite piedino (no a 20°)

• Corpo: Corpo in alluminio pressofuso ad alta resistenza

• Colore: Finitura specchiata

CONTROLLO

• Protocolli: DMX512

• Canali DMX: 3/4/6/10ch

• W-DMX: Integrato, ricevitore ad antenna (2.4 GHz) by Wireless Solution Sweden

• Display: Display touch black OLED

• Upgrade Firmware: Si, con interfaccia USB-DMX (UPBOX1) non inclusa

Page 6

Illuminance at a Distance

11°

Lux Center Beam Angle: 11° Beam Width

SMARTBATPLUS

• IR: Controllo remoto tramite IR

ELETTRONICA

• Dimmer: 0~100% lineare, Elettronico

• Curve Dimmer: 4 Curve dimmer regolabili

• Strobo/Shutter: 1-25 Hz, elettronico

• Temperatura d’esercizio: 0° / 35°

• Flicker: Flicker free

ALIMENTAZIONE

• Power Supply: 100-240V – 50/60Hz

BATTERIA

• Batteria: 16,8V Litio

• Autonomia (modalità cambia colori): 12h

• Autonomia (Bianco Full-On ): 8h

• Connessione di ricarica: Caricatore rapido magnetico

• Tempo di ricarica: 4h/max

• Status Batteria: Indicatore di carica su Display

CARATTERISTICHE FISICHE

• IP: IP65 (fronte) - IP54 (fondo)

• Rareddamento: Proiettore privo di ventole e struttura disegnata per una dissipazione a convezione naturale

• Sospensione e ssaggio: Inserto lettato M12 per clamp, Blocco Kensington

• Dimensioni (LxAxP): 138x145x202 mm

• Peso: 3,6 kg

145

138

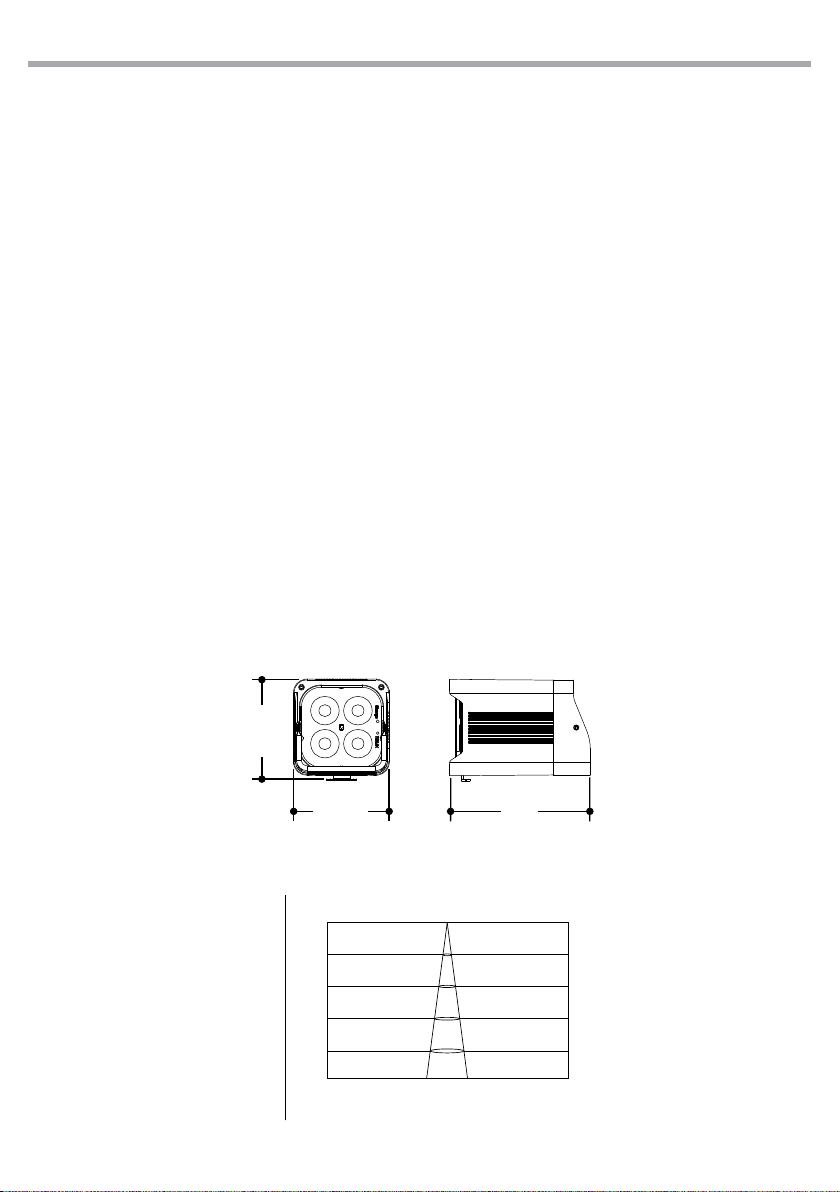

Disegno tecnico

1.0m

18580lx

3.0m

2064lx

5.0m

743.2lx

7.0m

379.2lx

Diagramma di luminosità

202

Fig.1

0.23m

0.68m

1.14m

1.60m

Fig.2

Page 7

SMARTBATPLUS

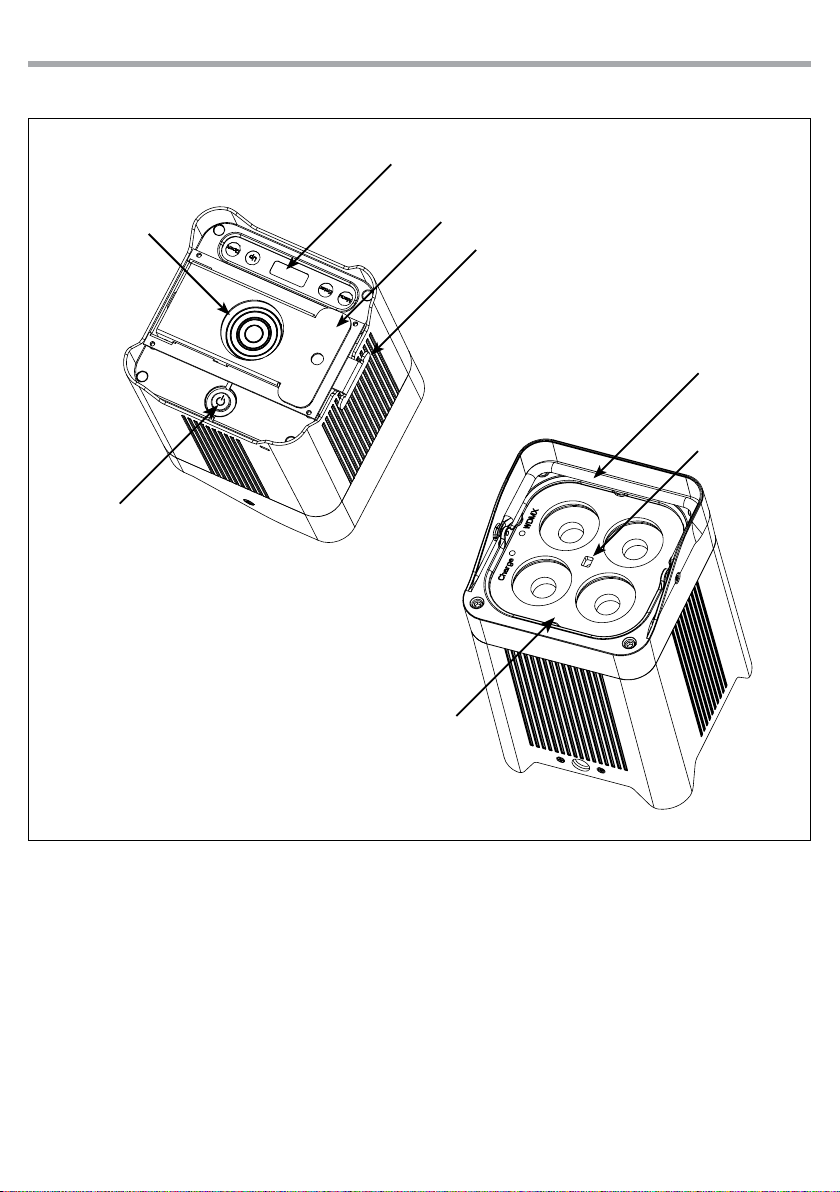

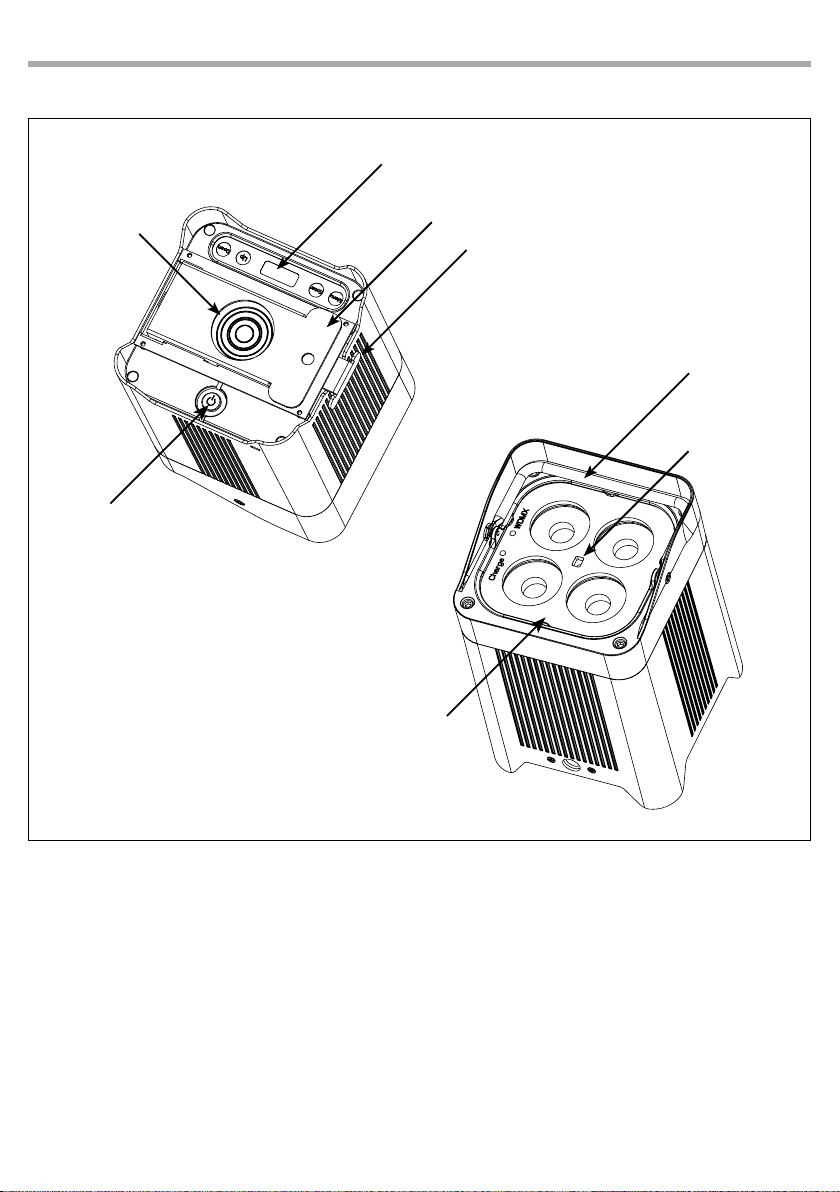

1.3 ELEMENTI DI COMANDO E COLLEGAMENTI

1. PANNELLO DI CONTROLLO con display OLED

e 4 pulsanti per accesso e gestione delle diverse funzioni.

2. Piede estraibile per inclinazione tilt (no a 20°).

3. Interruttore ON/OFF.

4. CONNETTORE per ricarica batteria

5. LEVETTA di rilascio piede estraibile

6. MANIGLIA per trasporto

7. SENSORE infrarossi

8. RICEVITORE Wireless DMX

Fig.3

Page 8

SMARTBATPLUS

- 2 - INSTALLAZIONE

2.1 MONTAGGIO

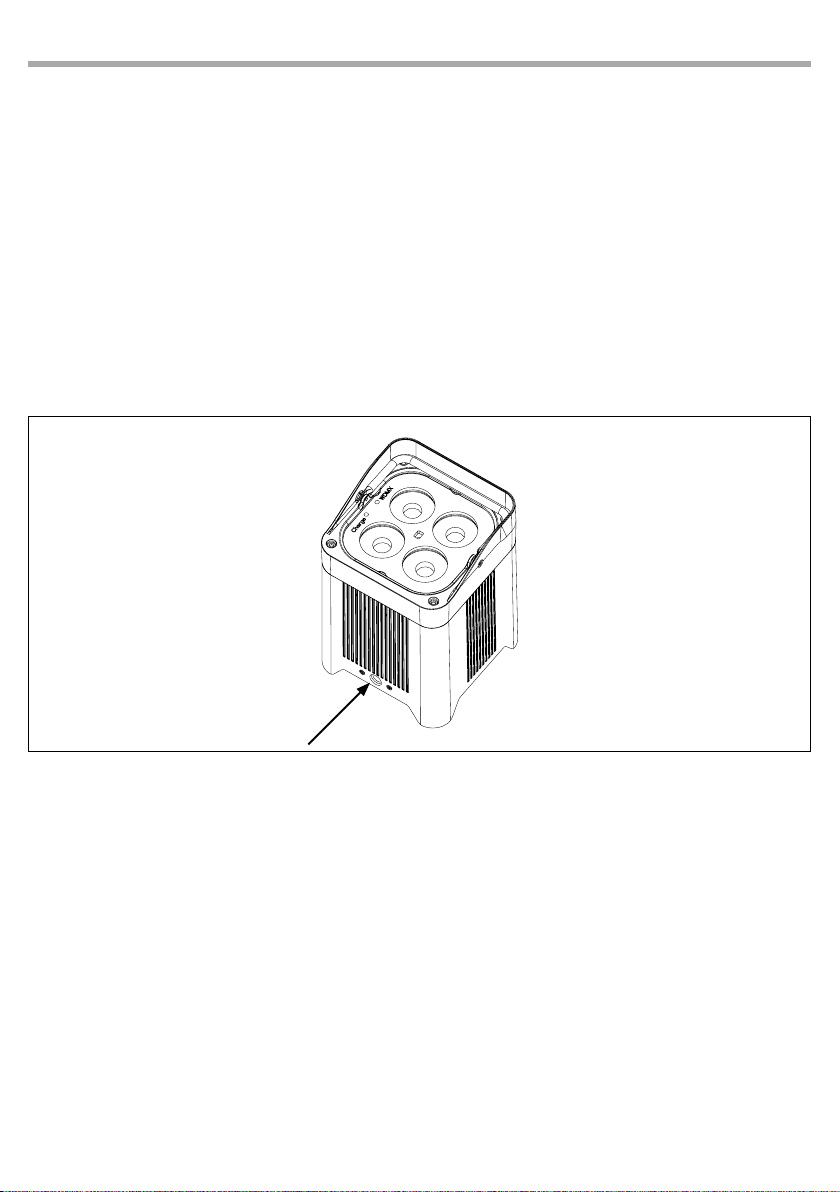

Lo SMARTBATPLUS può essere collocato su un piano solido. Inoltre, grazie alla possibilità di ssaggio mediante il foro lettato presente sul cabinet (g.4), l’unità può essere montata anche a testa in giù, su una traversa. Per il ssaggio occorrono dei supporti robusti per il montaggio. L’area di collocazione deve avere una stabilità suciente e supportare almeno 10 volte il peso dell’unità. Inoltre assicurarsi di rispettare tutte le avvertenze in materia di sicurezza.

IMPORTANTE È assolutamente necessario assicurare il proiettore contro la caduta utilizzando un cavo di sicurezza: in particolare collegare il cavo in un punto adatto in modo che la caduta del proiettore non possa superare i 20 cm.

Fig.4

FORO FILETTATO M12

- 3 - FUNZIONI E IMPOSTAZIONI

3.1 FUNZIONAMENTO

Per accendere lo SMARTBATPLUS premere l’interruttore ON/OFF. L’unità può essere comandata da un’unità DMX di comando luce oppure svolgere autonomamente il suo programma. Dopo l’uso spegnere l’unità attraverso il medesimo interruttore.

3.2 IMPOSTAZIONE BASE

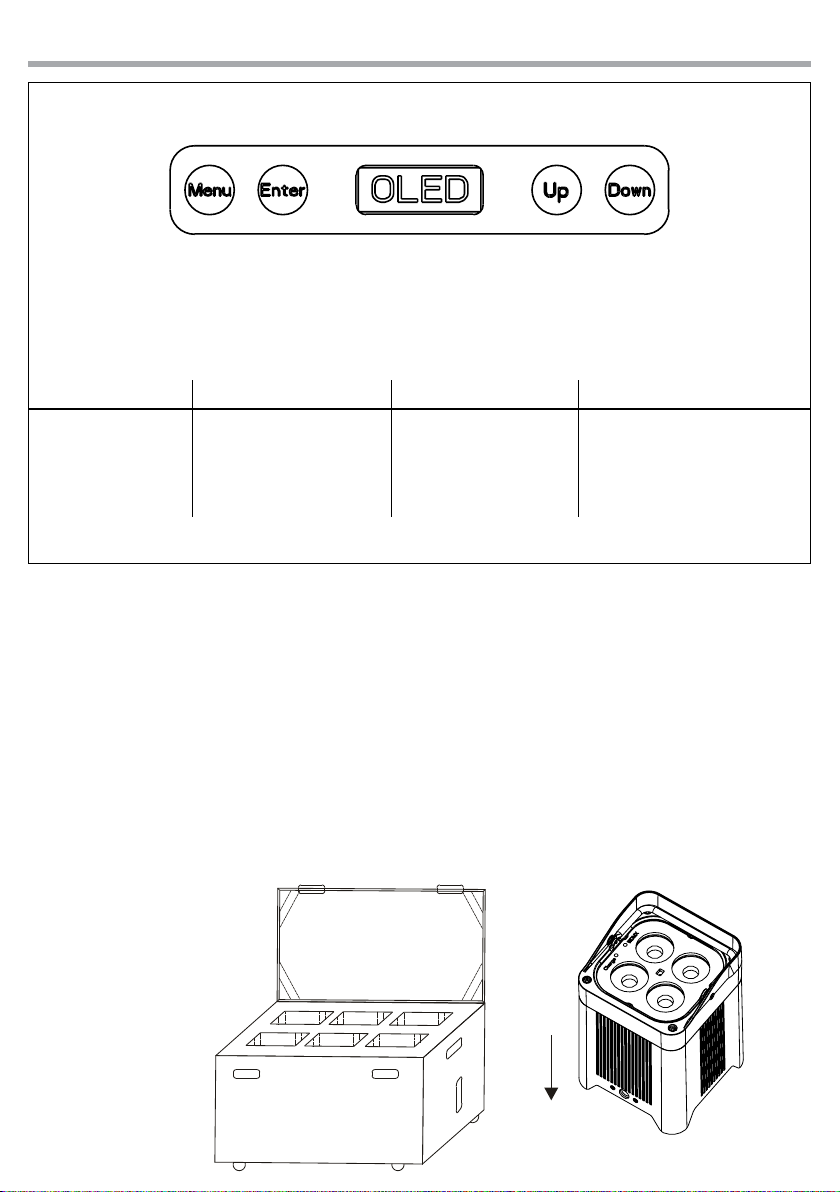

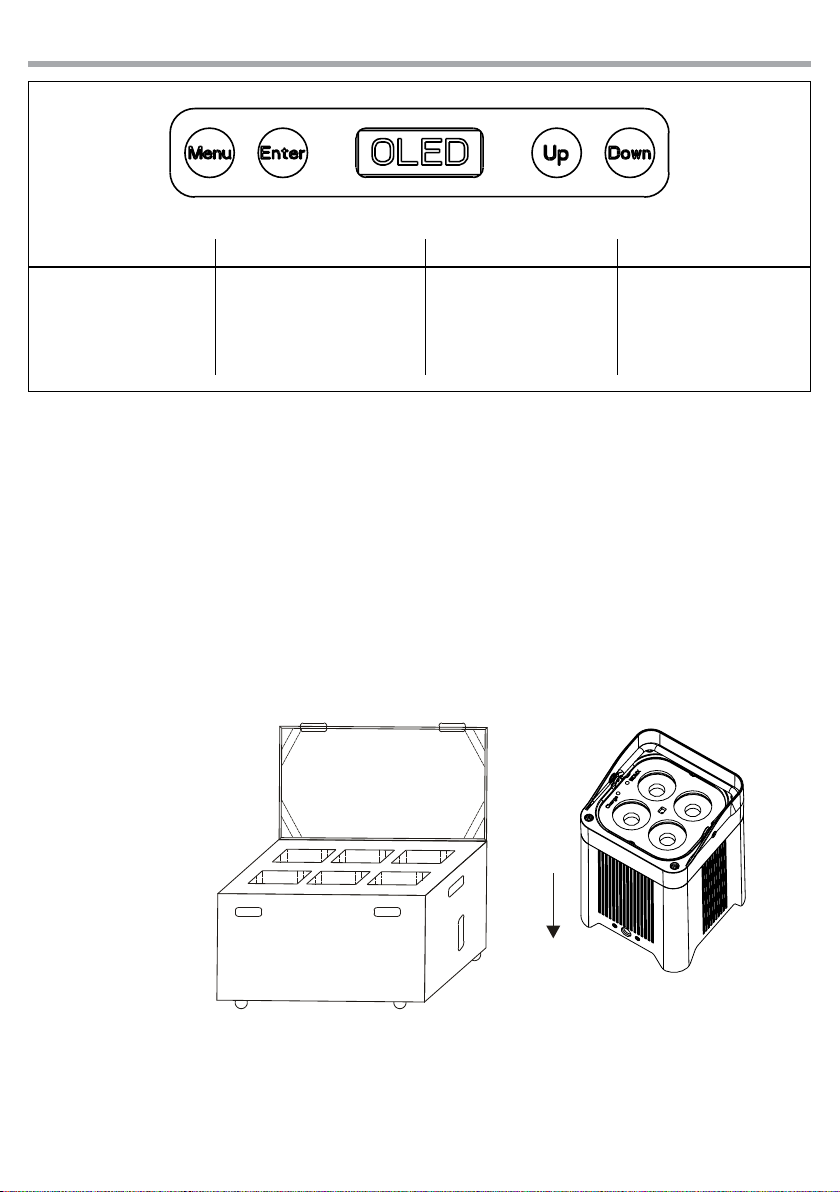

Lo SMARTBATPLUS dispone di un display OLED e 4 pulsanti per accesso alle funzioni del pannello di controllo (g.5).

Page 9

SMARTBATPLUS

MENU UP DOWN ENTER

Per scorrere il menu principale o tornare ad una opzione del menu precedente

3.3 PROCESSO DI RICARICA

Per ricaricare lo SMARTBATPLUS:

• connettere l’unita all’apposito caricabatterie mediante l’ingresso presente nella parte inferiore dell’unità

• collegare il caricabatterie ad una presa elettrica per avviare la carica della batteria

NOTA - Autonomia batteria: 12 ore con funzionamento in cambio colore e di 8 ore in full-output, tempo di ricarica: max 4 ore

Flight-case SMARTBATPLUSPACK (opzionale)

Flight-case per contenere 6pz SMARTBATPLUS con ricarica-batterie incluso.

• Scomparti interni con spine di alimentazione per ogni singola proiettore

• Ingresso alimentazione case: Powercon IN

• Dimensioni (LxAxP): 537x540x470

NOTA

Ricaricare sempre con ight-case aperto.

Per scorrere attraverso le diverse funzioni in ordine discendente o aumentare il valore della funzione stessa

Per scorrere attraverso le diverse funzioni in ordine ascendente o diminuire il valore della funzione stessa

Per entrare nel menu selezionato o confermare il valore attuale della funzione o l'opzione all'interno di un menu

Fig.5 - Funzione dei tasti

Page 10

3.4 STRUTTURA MENU

1 Autoshow

2 Static

3 Dimmer Mode

4 Back Light

5 Information

Auto 1

Auto 2

Auto 3

Auto 4

Auto 5

Fixed Color

Manual Color

O

Dimmer 1

Dimmer 2

Dimmer 3

10 s

20 s

30 s

Fixture Hours

Version

SMARTBATPLUS

001 - 100

RGB

RGW

RBW

GBW

RGBW

ð ð

9999 H

V 1.0

ð ð ð ð

000 - 255

Page 11

SMARTBATPLUS

6 DMX Address

7 DMX Channel

8 White Balance

9 Wireless Setting

10 IR Setup

11 Key Lock

12 Factory Reset

ð ð

001 - 509

4 Ch

6 Ch

10 Ch

HSV

HSI

Receive On/O

Receive Reset

O

Yes

ð ð ð ð

125 - 255

O

Yes

3.5 AUTOSHOW

Per entrare nella modalità automatica e permettere all’unità di svolgere il suo programma Show autonomamente:

• Premere il tasto MENU no a quando sul display non appare [Autoshow].

• Premere il tasto ENTER per confermare la scelta.

• Usare i tasti UP/DOWN per selezionare il programma [Auto 1 - Auto 5].

• Premere il tasto ENTER per confermare la scelta.

• Usare i tasti UP/DOWN per selezionare il valore della velocità dello show [S1 - S100]

• Premere il tasto ENTER per salvare l’impostazione.

3.6 STATIC COLOR

L’unità dispone di preset colori pre-programmati che possono essere impostati attraverso la seguente procedura:

• Premere il tasto MENU no a quando sul display non appare [Static].

• Premere il tasto ENTER per confermare la scelta.

• Utilizzare i tasti UP/DOWN per selezionare [Fixed Color].

• Premere il tasto ENTER per salvare l’impostazione.

• Utilizzare i tasti UP/DOWN per selezionare il programma desiderato [R,G,B,W,.....,RGB,....,RGBW].

• Premere il tasto ENTER per salvare l’impostazione.

Page 12

SMARTBATPLUS

3.7 MANUAL COLOR

Per impostare il bilanciamento personalizzato dei colori far riferimento alla seguente procedura:

• Premere il tasto MENU no a quando sul display non appare [Static].

• Premere il tasto ENTER per confermare.

• Utilizzare i tasti UP/DOWN per selezionare [Manual Color].

• Premere il tasto ENTER per confermare.

• Selezionare il colore rosso, verde, blue, bianco (r, g, b, w) attraverso il tasto ENTER.

• Utilizzare i tasti UP/DOWN per impostare il valore desiderato [000 - 255].

• Premere il tasto ENTER per confermare e passare al successivo colore.

• Continuare no ad ottenere la miscelazione del colore.

3.8 IMPOSTAZIONI IR

Per l’accensione del ricevitore ad infrarossi far riferimento alla seguente procedura:

• Premere il tasto MENU no a quando sul display non appare [IR Setup].

• Premere il tasto ENTER per confermare la scelta.

• Usare i tasti UP/DOWN per selezionare il valore [ON] oppure [OFF].

• Premere il tasto ENTER per salvare l’impostazione.

NOTA - Assicurarsi di puntare il telecomando direttamente verso il ricevitore dell’unità.

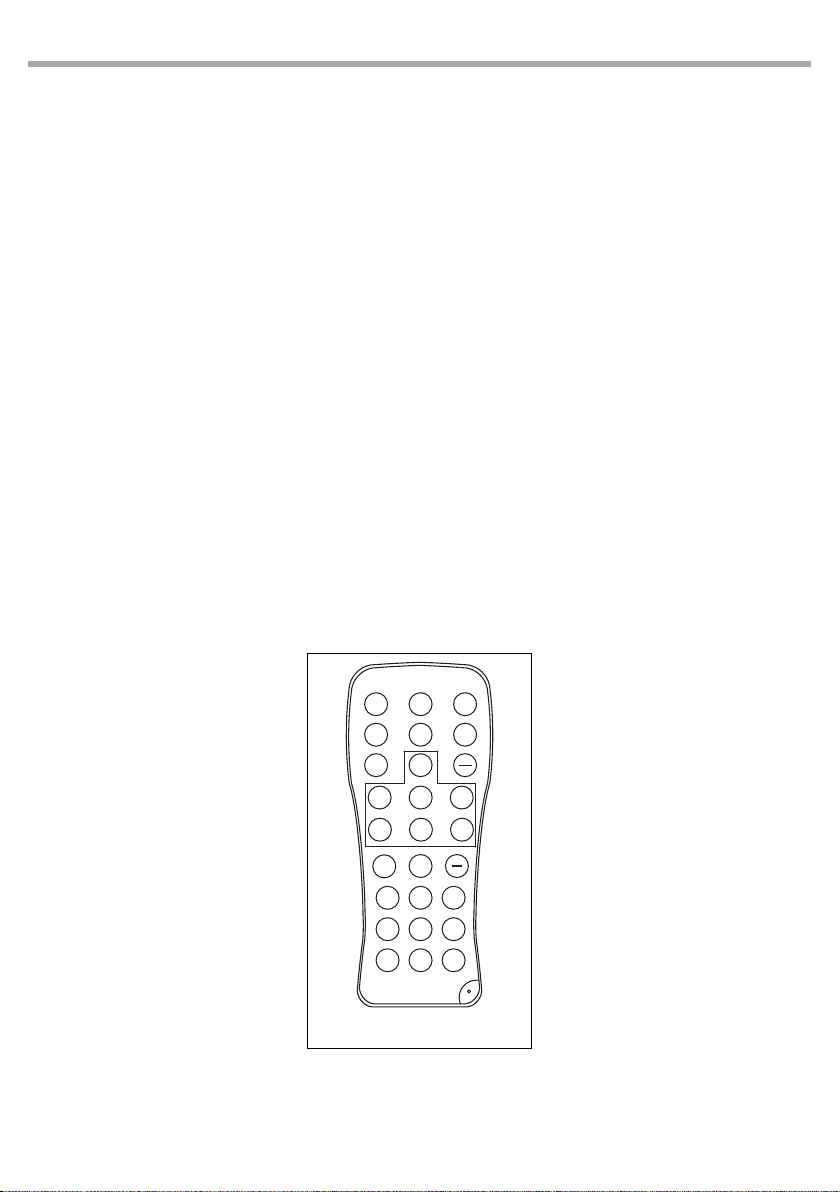

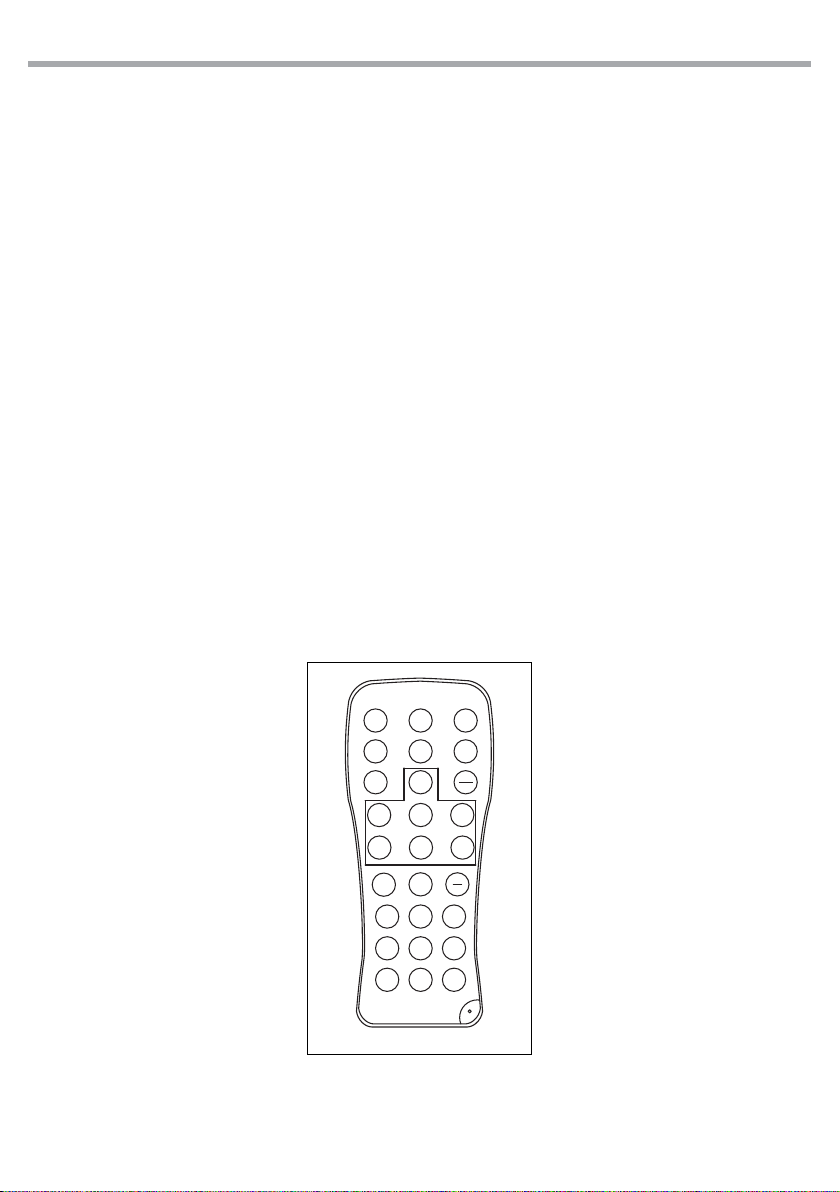

IRC REMOTE

BLACK

AUTO

OUT

STROBE SPEED

MANUAL

UV W

7 8 9

G B

Fig.6

SOUND

SENSITIVITY

FADE SNAP

Page 13

SMARTBATPLUS

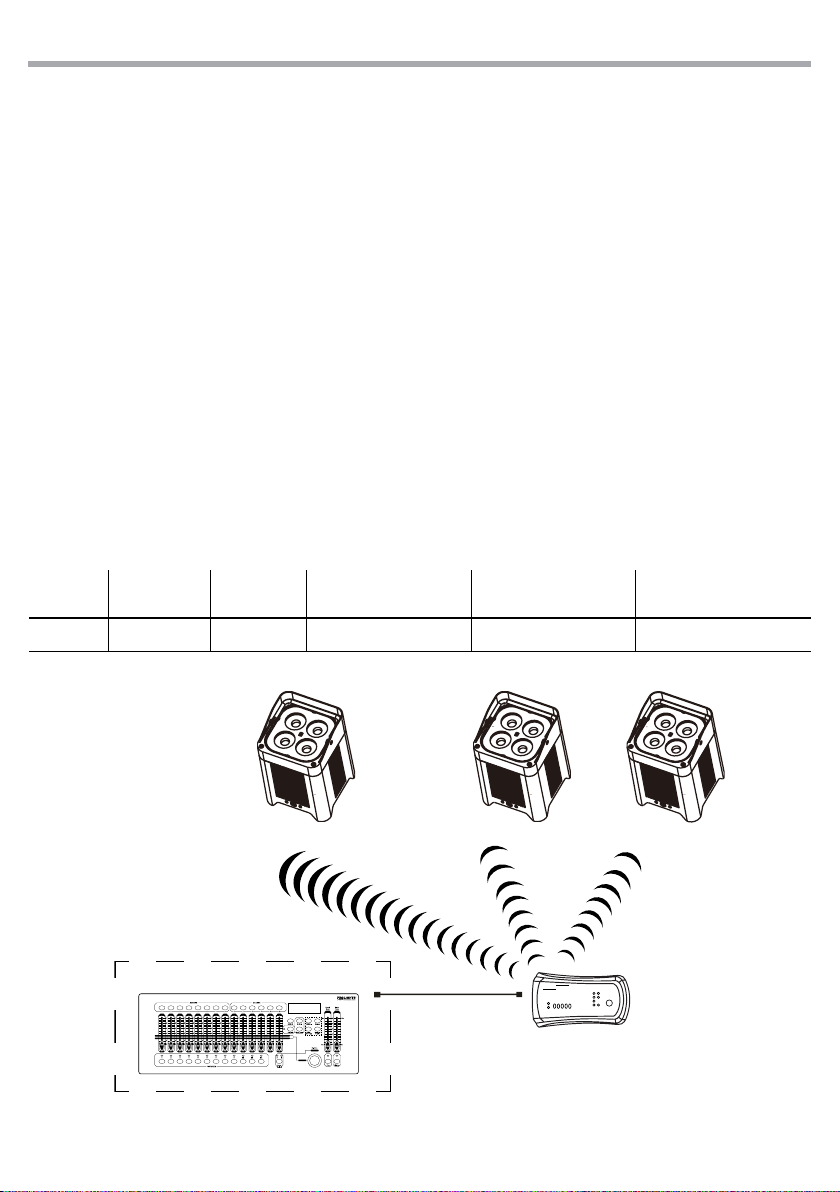

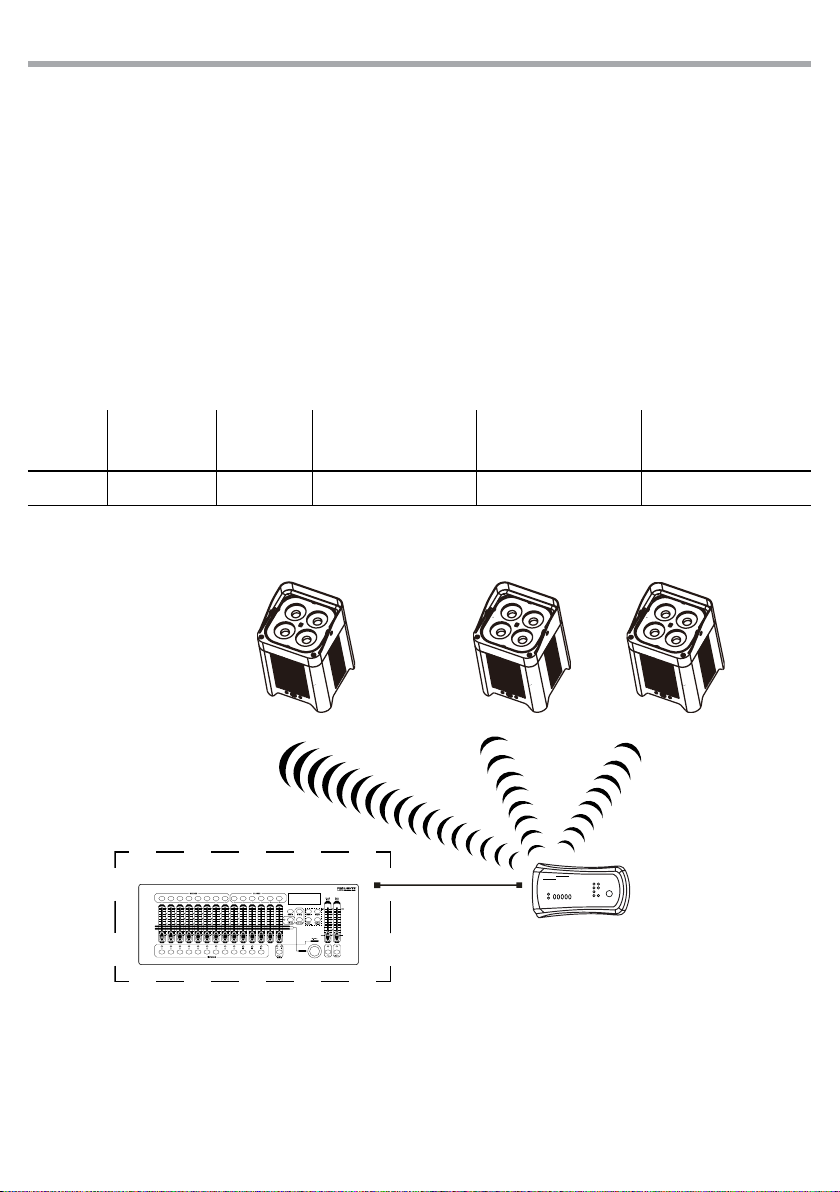

3.9 IMPOSTAZIONI WIRELESS

• Per entrare nella modalità impostazione wireless premere il tasto MODE no a quando sul display non appare Wireless Setting, quindi premere il tasto ENTER.

• Selezionare la funzione Wireless Receive attraverso i tasti UP/DOWN, quindi premere il tasto ENTER.

• Per attivare la modalità di ricezione wireless utilizzare i tasti UP/DOWN e selezionare l’opzione On.

• Premere il tasto ENTER per confermare la scelta.

• Premere il tasto MODE per tornare indietro o attendere alcuni secondi per uscire dal menu di impostazione.

NOTA - Una volta eseguiti questi passi, bisogna eettuare la sincronizzazione con l’eventuale unità wi con la quale si vuole comunicare premendo il pulsante di sincronizzazione presente sulla stessa. A questo punto collegare l’eventuale console DMX all’unità wi per aprire la comunicazione con lo SMARTBATPLUS.

• Per eettuare il reset dell’unità selezionare invece la funzione Wireless Reset attraverso i tasti UP/ DOWN,

• quindi premere il tasto ENTER.

• Per eseguire l’operazione utilizzare i tasti UP/DOWN e selezionare l’opzione Yes.

• Premere il tasto ENTER per confermare la scelta.

• Premere il tasto MODE per tornare indietro o attendere alcuni secondi per uscire dal menu di impostazione.

3.10 FUNZIONE DIMMER

• Per entrare nella modalità dimmer e scegliere e simulare diverse curve dimming, premere il tasto MENU ripetutamente no a quando sul display non compare [DIMMER MODE], quindi premere il tasto ENTER.

• Premere il tasto UP/DOWN per selezionare [O - Dimmer 1 - Dimmer 2 - Dimmer 3].

• Premere il tasto ENTER per confermare la scelta.

• Premere il tasto MENU per tornare indietro o attendere alcuni secondi per uscire dal menu di impostazione.

3.11 MODALITÀ DMX

• Per poter entrare nella modalità DMX, premere il tasto MENU no a quando sul display non appare [DMX Channel] quindi premere ENTER per confermare.

• Utilizzare i tasti UP/DOWN per impostare la modalità desiderata [4Ch], [6Ch], [10Ch], [HSV], [HSI] quindi premere ENTER per confermare.

Le tabelle a pagina 16 indicano le modalità di funzionamento e i relativi valori DMX.

3.12 INDIRIZZAMENTO DMX

Per poter comandare lo SMARTBAT con una console DMX, occorre impostare l’indirizzo di start DMX per il primo canale DMX. Per impostare l’indirizzo di start far riferimento alla seguente procedura:

• Premere il tasto MENU no a quando sul display non appare [DMX Address] quindi premere ENTER per confermare.

• Usare i tasti UP/DOWN per selezionare il valore [d 1-509] quindi premere ENTER per confermare.

Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per comandare la funzione del primo canale DMX, si deve impostare sullo SMARTBAT l’indirizzo di start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. A pagina seguente un esempio con indirizzo 33 di start:

Page 14

SMARTBATPLUS

3.13 KEY LOCK

Per attivare/disattivare la password di accesso:

Premere il tasto MODE no a quando sul display non appare Key Lock, quindi premere il tasto ENTER.

• Selezionare ON oppure OFF a seconda che si voglia, rispettivamente, attivare o disattivare la password di accesso.

• Premere il tasto ENTER per confermare la scelta.

• Premere il tasto MODE per tornare indietro o attendere alcuni secondi per uscire dal menu di impostazione.

NOTA - Quando l’unità è impostata su ON, dopo poco tempo oppure al successivo riavvio bisognerà immettere la password per l’accesso al menu di controllo. Le impostazioni di fabbrica relative alla password di accesso corrispondono alla combinazione dei tasti UP+DOWN+UP+DOWN (premere ENTER per confermare).

Numero

canali DMX

Indirizzo di

start (esempio)

Indirizzo DMX

occupati

Prossimo indirizzo di start

possibile per unità n°1

Prossimo indirizzo di start

possibile per unità n°2

Prossimo indirizzo di start

4 33 33-36 37 41 45

DMX512 Controller

wireless solution

Esempio di configurazione a 4 canali DMX

possibile per unità n°3

Fig.7

Page 15

3.14 CANALI DMX

SMARTBATPLUS

MODE

FUNCTION DMX

10 Ch

DIMMER

0~100% 000 - 255

RED

0~100% 000 - 255

GREEN

0~100% 000 - 255

BLUE

0~100% 000 - 255

WHITE

0~100% 000 - 255

STROBE

No Function Strobe slow to fast

COLOR PRESET + WHITE BALANCE

No Function R 100% G 0~100% B 0 R 100%~0 G 100% B 0 R 0 G 100% B 0~100% R 0 G 100%~0 B 100% R 0~100% G 0 B 100% R 100% G 0 B 100%~0 R 100% G 0~100% B 0~100% R 100%~0 G 100%~0 B 100% R 100% G 100% B 100% W 100%

White Balance 1 White Balance 2 White Balance 3 White Balance 4 White Balance 5 White Balance 6 White Balance 7 White Balance 8 White Balance 9 White Balance 10 White Balance 11

AUTO/SOUND PROGRAMS

No Function Auto Program 1

Auto Program 2 Auto Program 3 Auto Program 4

Value

000 - 010 011 - 255

000-010 011-030 031-050 051-070 071-090 091-110 111-130 131-150 151-170 171-200 201-205 206-210 211-215 216-220 221-225 226-230 231-235 236-240 241-245 246-250 251-255

000-051 052-101

102-152 153-203 204-254

MODE

FUNCTION DMX

10 Ch

8 Auto Program 5 255

AUTO SPEED

Speed slow to fast 000 - 255

DIMMER CURVE

Preset dimmer speed from display menu Dimmer speed mode o

Dimmer speed mode1 (fast speed) Dimmer speed mode2 (middle speed) Dimmer speed mode3 (slow speed)

MODE

FUNCTION DMX

4 Ch

RED

0~100% 000 - 255

GREEN

0~100% 000 - 255

BLUE

0~100% 000 - 255

WHITE

0~100% 000 - 255

MODE

FUNCTION DMX

6 Ch

MASTER DIMMER

0~100% 000 - 255

RED

0~100% 000 - 255

GREEN

0~100% 000 - 255

BLUE

0~100% 000 - 255

WHITE

0~100% 000 - 255

STROBE

No Function Strobe slow to fast

Value

000-051 052-101 102-152 153-203 204-255

Value

000 - 010 011 - 255

Page 16

SMARTBATPLUS

MODE

FUNCTION DMX

HSV

HUE

0~100% 000 - 255

SATURATION

0~100% 000 - 255

BRIGHTNESS VALUE

0~100% 000 - 255

Value

MODE

FUNCTION DMX

HSI

HUE

0~100% 000 - 255

SATURATION

0~100% 000 - 255

INTENSITY

0~100% 000 - 255

Value

- 4 - MANUTENZIONE

4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO

• Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualicato.

• Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare nché l’unità non si sia rareddata.

• Tutte le viti utilizzate per l’installazione dell’unità e le sue parti devono essere assicurate saldamente e non devono essere corrose.

• Alloggiamenti, elementi di ssaggio e di installazione (sotto, truss, sospensioni) devono essere totalmente esenti da qualsiasi deformazione.

• I cavi di alimentazione devono essere in condizione impeccabile e devono essere sostituiti immediatamente nel momento in cui anche un piccolo problema viene rilevato.

• Si dovrebbe procedere, ad intervalli regolari, alla pulizia della parte frontale per asportare polvere, fumo e altre particelle. Solo così, la luce può essere irradiata con la luminosità massima. Per la pulizia usare un panno morbido, pulito e un detergente per vetri come si trovano in commercio. Quindi asciugare le parti delicatamente.

Page 17

SMARTBATPLUS

Guida all’uso della batteria

Inizializzazione di una nuova batteria

Ogni nuovo faro contenente una batteria al litio, dovrebbe essere inizializzata al primo utilizzo per massimizzarne l’ecienza. Per fare questo:

1. Caricare completamente l’unità per un minimo di 5-6 ore.

2. Scaricare completamente, quindi ricaricare completamente la batteria

3. Ripetere questo ciclo altre 2 volte per ottenere una durata ottimale della batteria.

Ottimizza le prestazioni della batteria

1. Le batterie al litio funzionano in modo ottimale quando vengono utilizzate regolarmente. Lunghi periodi con batteria al minimo riducono la durata della batteria.

2. Ricaricare la batteria appena possibile, lasciare le batterie scariche per lunghi periodi, riduce la durata della batteria.

3. Conservare le unità contenenti batterie al litio a temperature fredde. Una temperatura ambientale troppo alta riduce notevolmente la durata di una batteria al litio.

4. Scollegare l'alimentazione dall'unità quando la ricarica è completa.

5. Non utilizzare durante il caricamento.

Se non lo usi per molto tempo

1. Carica la batteria circa al 50%. Un dispositivo con la batteria completamente scarica, potrebbe esaurirsi al punto da rendere impossibile una nuova ricarica. Se invece il dispositivo resta inattivo per un lungo periodo con la carica al 100%, la capacità della batteria potrebbe deteriorarsi e la sua autonomia potrebbe risentirne.

2. Spegni il dispositivo, in modo da impedire che la batteria continui a essere utilizzata.

3. Riponi il dispositivo in un luogo fresco e asciutto, a una temperatura inferiore ai32°C.

Page 18

reproduced in any form or by any means for any commercial use.

In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the

characteristics stated in this instruction manual at any time and without prior notice.

All revisions and updates are available in the ‘manuals’ section on site www.musiclights.it

Page 19

SMARTBATPLUS

TABLE OF CONTENTS

Safety

General instructions Warnings and installation precautions

1 Introduction

1. 1 Description

1. 2 Technical specications

1. 3 Operating elements and connections

2 Installation

2. 1 Mounting

3 Functions and settings

3. 1 Operation

3. 2 Basic setup

3. 3 Recharge

3. 4 Menu structure

3. 5 Auto Show

3. 6 Static color

3. 7 Manual color

3. 8 IR setup

3. 9 Wireless setting

3. 10 Dimmer mode

3. 11 DMX mode

3. 12 DMX addressing

3. 13 Key Lock

3. 14 DMX channels

2 2 3

3 3 5

6 6 7 8 9 9 10 10 11 11 11 11 12 13

4 Maintenance

4. 1 Maintenance and cleaning the unit

Page 20

WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit.

SMARTBATPLUS

SAFETY

General instruction

• The products referred to in this manual conform to the European Community Directives and are therefore marked with .

• Supply voltage of this product is DC24V; never connect directly to AC220V. Leave servicing to skilled personnel only. Never make any modications on the unit not described in this instruction manual, otherwise you will risk an electric shock.

• Connection of the power adapter must be made to a power supply system tted with ecient earthing (Class I appliance according to standard EN 60598-1). It is, moreover, recommended to protect the supply lines of the units from indirect contact and/or shorting to earth by using appropriately sized residual current devices.

• The connection to the main network of electric distribution must be carried out by a qualied electrical installer. Check that the voltage correspond to those for which the unit is designed as given on the electrical data label.

• This unit is not for home use, only professional applications.

• Never use the xture under the following conditions:

- in places subject to vibrations or bumps;

- in places subject to excessive humidity.

• Make certain that no inammable liquids, water or metal objects enter the xture.

• Do not dismantle or modify the xture.

• All work must always be carried out by qualied technical personnel. Contact the nearest sales point for an inspection or contact the manufacturer directly.

• If the unit is to be put out of operation denitively, take it to a local recycling plant for a disposal which is not harmful to the environment.

Warnings and installation precautions

• If this device will be operated in any way dierent to the one described in this manual, it may suer damage and the guarantee becomes void. Furthermore, any other operation may lead to dangers like short circuit, burns, electric shock, etc.

• Before starting any maintenance work or cleaning the projector, cut o power from the main supply.

• Always additionally secure the projector with the safety rope. When carrying out any work, always comply scrupulously with all the regulations (particularly regarding safety) currently in force in the country in which the xture’s being used.

• Install the xture in a well ventilated place.

• Keep any inammable material at a safe distance from the xture.

• Shields, lenses or ultraviolet screens shall be changed if they have become damaged to such an extent that their eectiveness is impaired.

• The lamp (LED) shall be changed if it has become damaged or thermally deformed.

• Never look directly at the light beam. Please note that fast changes in lighting, e. g. ashing light, may trigger epileptic seizures in photosensitive persons or persons with epilepsy.

• Do not touch the product’s housing when operating because it may be very hot.

Page 21

SMARTBATPLUS

- 1 - INTRODUCTION

1.1 DESCRIPTION

SMARTBATPLUS is the new outdoor IP65 version of the popular SMARTBAT, enlarging the possible application of this luminaire even in outdoor venues or for architectural applications. SMARTBATPLUS is equipped with a lithium battery pack and a built-in WiFi module for cable- free operation. The ultra- compact and lightweight design makes this projector truly portable and rechargeable countless times without “memory eect “. The internal battery has an autonomy for 12 hours in color change mode and up to 8 hours in full output, while the charging time is only 4 hours. The light source is composed of 4x10W high-power RGBW LEDs / fullcolor for a color calibration in the full-spectrum and the extractable foot allows you to adjust the angle of the beam to assist tracking operations. Dierent control modes are available on-board, like 2.4GHz WDMX with built-in antenna, infra-red transmission by remote control and classic wired DMX.

1.2 TECHNICAL SPECIFICATIONS

LIGHT SOURCE

• Source: 4x10W RGBW LEDs

• Luminous Flux: 2064lm

• Lux: 2064lux @3m

• Source Life Expectancy: >50.000 h

OPTICS

• Beam Angle: 11°

• Field Angle: 19°

COLOR SYSTEM

• Color Mixing: RGBW/FC

• White Presets: 3200-9000K

• Color Wheel: Virtual color wheel with presets

• Macros: Built-in white presets

DYNAMIC EFFECTS

• Static Color Mode: Selection of static color

• Manual Color Mode: Manual adjustment of color

• Auto Mode: Built-in programs with execution speed adjustment

BODY

• Tilt Angle: 20° Adjustable foot support for tilt regulation (up to 20°)

• Body: Sturdy die-cast aluminium body conceived for long-time durability

• Body Color: Mirror nishing

CONTROL

• Protocols: DMX512

• Dmx Channels: 3/4/6/10ch

• W-DMX: Included, Wireless Solution receiver

• Display: Black OLED touch display

• Firmware Upgrade: Yes, via USB-DMX interface (UPBOX1) not included

• IR: Infra-Red sensor controlled by remote

Page 22

Illuminance at a Distance

11°

Lux Center Beam Angle: 11° Beam Width

SMARTBATPLUS

ELECTRONICS

• Dimmer: Linear 0~100% electronic dimmer

• Dimmer Curves: 4 Dierent dimming curves available

• Strobe/Shutter: 1-25 Hz, electronic

• Operating Temperature: 0° / 35°

• Flicker: Flicker free operation

ELECTRICAL

• Power Supply: 100-240V – 50/60Hz

BATTERY

• Battery: 16,8V Lithium

• Autonomy (color change mode): 12h

• Autonomy (permanent white full-on): 8h

• Recharge Connection: Magnetic fast-charge in case

• Recharge Time: 4h/max

• Battery Status: Shown on Display

PHYSICAL

• IP: IP65 (front) - IP54 (bottom)

• Cooling: Natural cooling of the peculiar chassis and to absence of fans

• Suspension And Fixing: M12 threaded insert for easy clamp installation and a Kensington lock position

• Dimensions (WxHxD): 138x145x202 mm

• Weight: 3,6 kg

145

138

Technical drawing

1.0m

18580lx

3.0m

2064lx

5.0m

743.2lx

7.0m

379.2lx

Photometric data

202

Fig.1

0.23m

0.68m

1.14m

1.60m

Fig.2

Page 23

SMARTBATPLUS

1.3 OPERATING ELEMENTS AND CONNECTIONS

1. CONTROL PANEL with display and 4 button

used to access the control panel functions and manage them.

2. Adjustable foot support for tilt regulation (up

to 20°).

3. ON/OFF SWITCH.

4. CHARGING CONTACT

5. RELEASE LEVER to adjustable foot support

6. CARRYING HANDLE

7. IR SENSOR

8. Wireless DMX RECEIVER

Fig.3

Page 24

SMARTBATPLUS

- 2 - INSTALLATION

2.1 MOUNTING

SMARTBATPLUS may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For xing, stable mounting clips are required. The mounting place must be of sucient stability and be able to support a weight of 10 times of the unit’s weight. When carrying out any installation, always comply scrupulously with all the regulations (particularly regarding safety) currently in force in the country in which the xture’s being used.

IMPORTANT Always additionally secure the projector with the safety rope from falling down. For this purpose, fasten the safety rope at a suitable position so that the maximum fall of the projector will be 20 cm.

THREADED HOLE

Fig.4

M12

- 3 - FUNCTIONS AND SETTINGS

3.1 OPERATION

Switch on the SMARTBATPLUS with the power switch. The unit is ready for operation and can be operated via a DMX controller or it independently performs its show program in succession. After operation, switch o the unit with the power switch.

3.2 BASIC SETUP

The SMARTBATPLUS has a OLED display and 4 buttons for access to the functions of the control panel (g.

5).

Page 25

SMARTBATPLUS

MENU UP DOWN ENTER

Used to access the menu or to return a previous menu option

Button to select the values in ascending order of the function

Button to select the values in descending order of the function

Used to select and store the current menu or conrm the current function value or option within a menu

Fig.5 - Functions of the buttons

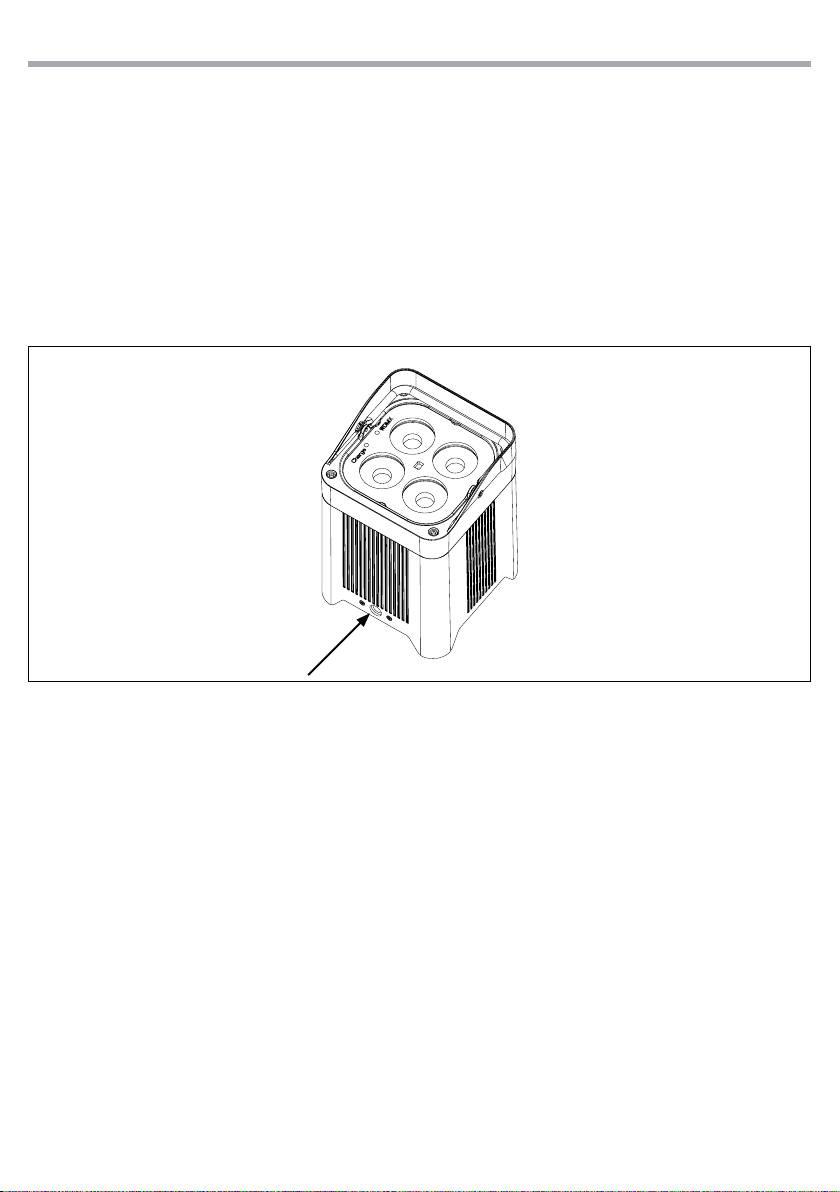

3.3 RECHARGE

To recharge SMARTBAT:

• connect the unit to the special battery charger through the lower connector

• connect the battery charger to the power supply

NOTE - The charging time are 4 h and autonomy is 12h

Flight-case SMARTBATPLUSPACK (optional)

Flight-case designed to contain 6pcs SMARTBATPLUS with battery charger kit included..

• Internal separated compartments with charger plug for every device

• Case power input: Powercon IN

• Dimensions (LxHxD): 537x540x470 mm

NOTE

Always charge with ight-case open.

Page 26

3.4 MENU STRUCTURE

1 Autoshow

2 Static

3 Dimmer Mode

4 Back Light

5 Information

Auto 1

Auto 2

Auto 3

Auto 4

Auto 5

Static

Manual Color

O

Dimmer 1

Dimmer 2

Dimmer 3

10 s

20 s

30 s

Fixture Hours

Version

SMARTBATPLUS

001 - 100

RGB

RGW

RBW

GBW

RGBW

ð ð

9999 H

V 1.0

ð ð ð ð

000 - 255

Page 27

SMARTBATPLUS

6 DMX Address

7 DMX Channel

8 White Balance

9 Wireless Setting

10 IR Setup

11 Key Lock

12 Factory Reset

ð ð

001 - 509

4 Ch

6 Ch

10 Ch

HSV

HSI

Receive On/O

Receive Reset

O

Yes

ð ð ð ð

125 - 255

O

Yes

3.5 AUTO SHOW

This xture has a built-in automatic program. To access this, please see the below instructions:

• Press the MENU button so many times until shows [Autoshow].

• Press the ENTER button to conrm.

• Using UP/DOWN button, select one of the programs [Auto 1 - Auto 5].

• Press the ENTER button save the setting.

• Using UP/DOWN button, select the speed value of the show [S1 - S100].

• Press the ENTER button save the setting.

3.6 STATIC COLOR

This xture has the ability to accept custom static color settings. Access these chases via the control panel on the back of the xture.

• Press the MENU button so many times until shows [Static ].

• Press the ENTER button to conrm.

• Press the MENU button so many times until shows [Fixed Color].

• Press the ENTER button to conrm.

• Using UP/DOWN button, select one of the programs [R,G,B,W,.....,RGB,....,RGBW].

• Press the ENTER button save the setting.

Page 28

SMARTBATPLUS

3.7 MANUAL COLOR

To set the personal balance of the color refer to the following procedure:

• Press the MENU button so many times until the display shows [Static]

• Press the ENTER button to conrm.

• Press the MENU button so many times until shows [Manual Color].

• Press the ENTER button to conrm.

• Using UP/DOWN button, select one of the programs [R,G,B,W].

• Press the ENTER button to conrm.

• Using UP/DOWN button, select the wanted value of the program [000-255].

• Press the ENTER button save the setting and to pass to the successive color.

• Continue until obtain the wanted color mix

3.8 IR SETUP

To start up the IR recevitor refer to the following steps:

• Press the MENU button so many times until the display shows [IR Setup].

• Press the ENTER button to conrm.

• Press the UP/DOWN button, select one of the programs [ON] or [OFF].

• Press the ENTER button for save the setting.

NOTE - Make sure to point the controller directly at the receiver on the product.

IRC REMOTE

BLACK

OUT

STROBE SPEED

MANUAL

7 8 9

Fig.6

AUTO

G B

UV W

SOUND

SENSITIVITY

FADE SNAP

Page 29

SMARTBATPLUS

3.9 WIRELESS SETTING

• To set the wireless mode refer to the following guide:

• Press the MODE button until the display shows Wireless Setting, then press the ENTER button.

• Use the UP/DOWN button until the display reads Wireless Receive, and then press the ENTER button and select the ON mode.

• Press the MODE button to go back or to meet the waiting time to exit the setup menu. NOTE - After you complete these steps, you have to synchronize with any wi unit with which you want to communicate by pressing the sync button present on the same. Then connect any DMX console to wi

• unit for to open the communication with the SMARTBATPLUS unit.

• To reset the unit press the MODE button until the display shows Wireless Reset, then press the ENTERbutton.

• Use the UP/DOWN button until the display reads Yes, and then press the ENTER button.

• Press the MODE button to go back or to meet the waiting time to exit the setup menu.

3.10 DIMMER MODE

• Enter in Dimmer mode to select specic dimming curve, press the MENU button so many times until shows [DIMMER MODE], and press the ENTER button to conrm.

• Press the button UP/DOWN to select [O - Dimer 1 - Dimmer 2 - Dimmer 3].

• Press ENTER button to store.

• Press the MENU button to go back or to meet the waiting time to exit the setup menu.

3.11 DMX MODE

• Press the MENU button so many times until shows, [DMX Channel] and press the ENTER button to conrm.

• Press the UP/DOWN button to select the desired DMX mode [4Ch], [6Ch], [10Ch], [HSV], [HSI] and press the ENTER button to for save the setting.

• The tables on page 14 indicate the operating mode and DMX value.

3.12 DMX ADDRESSING

To be able to operate the SMARTBATPLUS with a light controller, set the unit DMX start address for the rst DMX channel. To set the start address refer to following procedure:

• Use the UP/DOWN button until the display reads [DMX Address] and then press the ENTER button to conrm

• Press the UP/DOWN button to select the value [d 1-509] and then press the ENTER button .

If e. g. address 33 on the controller is provided for controlling the function of the rst DMX channel, adjust the start address 33 on the SMARTBAT. The other functions of the light eect panel are then automatically assigned to the following addresses. An example with the start address 33 is shown in the page 13.

Page 30

SMARTBATPLUS

3.13 KEY LOCK

Enter the Key Lock mode to select whether the access password is on or o.

• Press the button MODE so many times until show Key Lock and press the button ENTER to conrm.

• Use UP/DOWN button to select: ON or OFF.

• Press ENTER button to conrm the selection.

When the xture is set as pass ON, after 30 seconds or turn on the xture next time, the xture will need an access password to enter the display menu control. NOTE - The factory access password is UP + DOWN + UP + DOWN (press ENTER to conrm the access)

DMX

Channels

number

Start address

(example)

Busy DMX

address

Next possible start address

for unit n°1

Next possible start address

for unit n°2

Next possible start address

4 33 33-36 37 41 45

DMX512 Controller

wireless solution

4 channels DMX configuration example

for unit n°3

Fig.7

Page 31

3.14 DMX CHANNELS

SMARTBATPLUS

MODE

FUNCTION DMX

10 Ch

DIMMER

0~100% 000 - 255

RED

0~100% 000 - 255

GREEN

0~100% 000 - 255

BLUE

0~100% 000 - 255

WHITE

0~100% 000 - 255

STROBE

No Function Strobe slow to fast

COLOR PRESET + WHITE BALANCE

White Balance 1 White Balance 2 White Balance 3 White Balance 4 White Balance 5 White Balance 6 White Balance 7 White Balance 8 White Balance 9 White Balance 10 White Balance 11

AUTO/SOUND PROGRAMS

No Function Auto Program 1

Auto Program 2 Auto Program 3 Auto Program 4

Value

000 - 010 011 - 255

000-010 011-030 031-050 051-070 071-090 091-110 111-130 131-150 151-170 171-200 201-205 206-210 211-215 216-220 221-225 226-230 231-235 236-240 241-245 246-250 251-255

000-051 052-101

102-152 153-203 204-254

MODE

FUNCTION DMX

10 Ch

8 Auto Program 5 255

AUTO SPEED

Speed slow to fast 000 - 255

DIMMER CURVE

Preset dimmer speed from display menu Dimmer speed mode o

Dimmer speed mode1 (fast speed) Dimmer speed mode2 (middle speed) Dimmer speed mode3 (slow speed)

MODE

FUNCTION DMX

4 Ch

RED

0~100% 000 - 255

GREEN

0~100% 000 - 255

BLUE

0~100% 000 - 255

WHITE

0~100% 000 - 255

MODE

FUNCTION DMX

6 Ch

MASTER DIMMER

0~100% 000 - 255

RED

0~100% 000 - 255

GREEN

0~100% 000 - 255

BLUE

0~100% 000 - 255

WHITE

0~100% 000 - 255

STROBE

No Function Strobe slow to fast

Value

000-051 052-101 102-152 153-203 204-255

Value

000 - 010 011 - 255

Page 32

SMARTBATPLUS

MODE

FUNCTION DMX

HSV

HUE

0~100% 000 - 255

SATURATION

0~100% 000 - 255

BRIGHTNESS VALUE

0~100% 000 - 255

Value

MODE

FUNCTION DMX

HSI

HUE

0~100% 000 - 255

SATURATION

0~100% 000 - 255

INTENSITY

0~100% 000 - 255

Value

- 4 - MAINTENANCE

4.1 MAINTENANCE AND CLEANING THE UNIT

• Make sure the area below the installation place is free from unwanted persons during setup.

• Switch o the unit, unplug the main cable and wait until the unit has cooled down.

• All screws used for installing the device and any of its parts should be tightly fastened and should not be corroded.

• Housings, xations and installation spots (ceiling, trusses, suspensions) should be totally free from any deformation.

• The main cables must be in impeccable condition and should be replaced immediately even when a small problem is detected.

• It is recommended to clean the front at regular intervals, from impurities caused by dust, smoke, or other particles to ensure that the light is radiated at maximum brightness. For cleaning, disconnect the main plug from the socket. Use a soft, clean cloth moistened with a mild detergent. Then carefully wipe the part dry. For cleaning other housing parts use only a soft, clean cloth. Never use a liquid, it might penetrate the unit and cause damage to it.

Page 33

SMARTBATPLUS

Battery Guide

New Lithium Battery Initialisation

Any new xture containing a Lithium battery should be initialised when rst purchased to maximise its battery life. To do this:

1. Fully charge the unit for a minimum of 5 to 6 hours.

2. Fully discharge, then fully recharge the battery.

3. Repeat this cycle another 2 times for optimum battery life.

Maximizing Battery Performance

1. Lithium batteries perform best when in regular use. Long idle periods will reduce the battery life.

2. Recharge the battery at the earliest opportunity, leaving batteries discharged for long periods will reduce battery life.

3. Store units containing Lithium batteries at cool temperatures. High ambient temperatures signicantly reduce the life of a Lithium battery.

4. Disconnect power from the unit when charging is complete.

5. Do not use xtures whilst charging.

Long term storage

1. Charge your xture’s battery to around 50%. If you store a xture with a fully discharged battery, it could fall into a deep discharge state. If you store it fully charged, the battery may lose some capacity, leading to shorter battery life.

2. Power down the device to avoid additional battery use.

3. Place your device in a cool, moisture-free environment that’s less than 32° C (90° F).

Page 34

SMARTBATPLUS

Page 35

SMARTBATPLUS

Page 36

MUSIC & LIGHTS S.r.l.

Via Appia, km 136,200 - 04020 Itri (LT) - ITALY Phone +39 0771 72190 - Fax +39 0771 721955

www.musiclights.it - email: [email protected] ISO 9001:2008 Certied Company
