Page 1

MOBY40

ARCHITAINMENT LED

PROJECTOR

Manuale Utente

User Manual

ENIT

Page 2

Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso.

Al ne di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modicare, in

qualunque momento e senza preavviso, le speciche menzionate nel presente manuale di istruzioni.

Tutte le revisioni e gli aggiornamenti sono disponibili nella sezione 'Manuali' sul sito www.musiclights.it

La riproduzione - anche parziale - per propri scopi commerciali è vietata.

REV.001-04/13

Page 3

MOBY40

INDICE

Sicurezza

Avvertenze generali Attenzioni e precauzioni per l’installazione Informazioni generali

1 Introduzione

1. 1 Descrizione

1. 2 Speciche tecniche

1. 3 Elementi di comando e di collegamento

2 Installazione

2. 1 Posizione di funzionamento

3 Funzioni e impostazioni

3. 1 Connessioni

3. 2 Funzionamento

3. 3 Impostazione base

3. 4 Struttura menu

3. 5 Funzionamento in modalità automatica

3. 5 Modalità Musicale

3. 6 Modalità Master/ Slave

3. 7 Collegamento

3. 8 Congurazione canali DMX

3. 9 Modalità DMX

3. 10 Impostazione dell'indirizzo di start

3. 11 Collegamenti della linea DMX

3. 12 Costruzione del terminatore DMX

3. 13 Tabella canali DMX

3. 14 Congurazione STATIC

3. 15 Editing programmi personalizzati

3. 16 Funzioni speciali

3. 17 Calibrazione

3. 18 Funzionamento wireless DMX

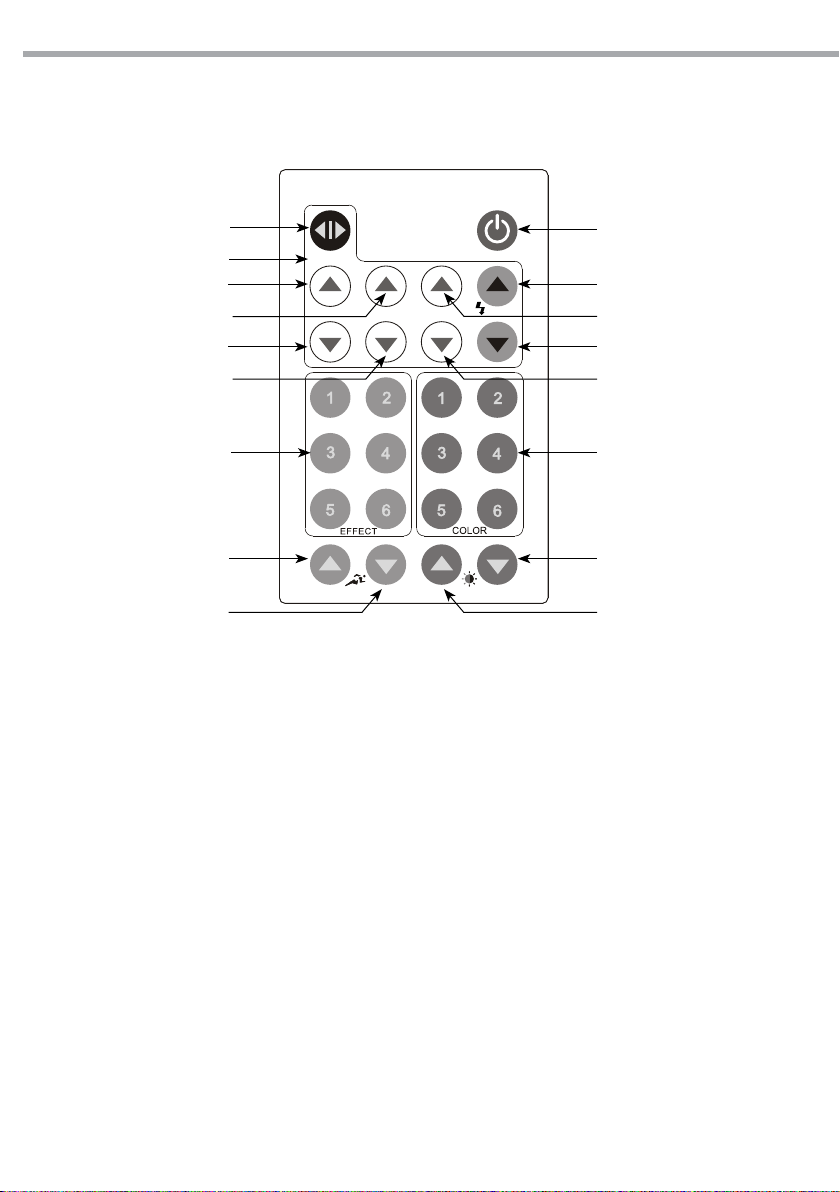

3. 19 Controller remoto ad infrarossi

4 4 5

6 6 9

11 13 14 14 15 14 15 15 16 16 16 17 17 18 22 22 22 24 24 26

Contenuto dell'imballo:

4 Manutenzione

4. 1 Manutenzione e pulizia del sistema ottico

5 Appendice

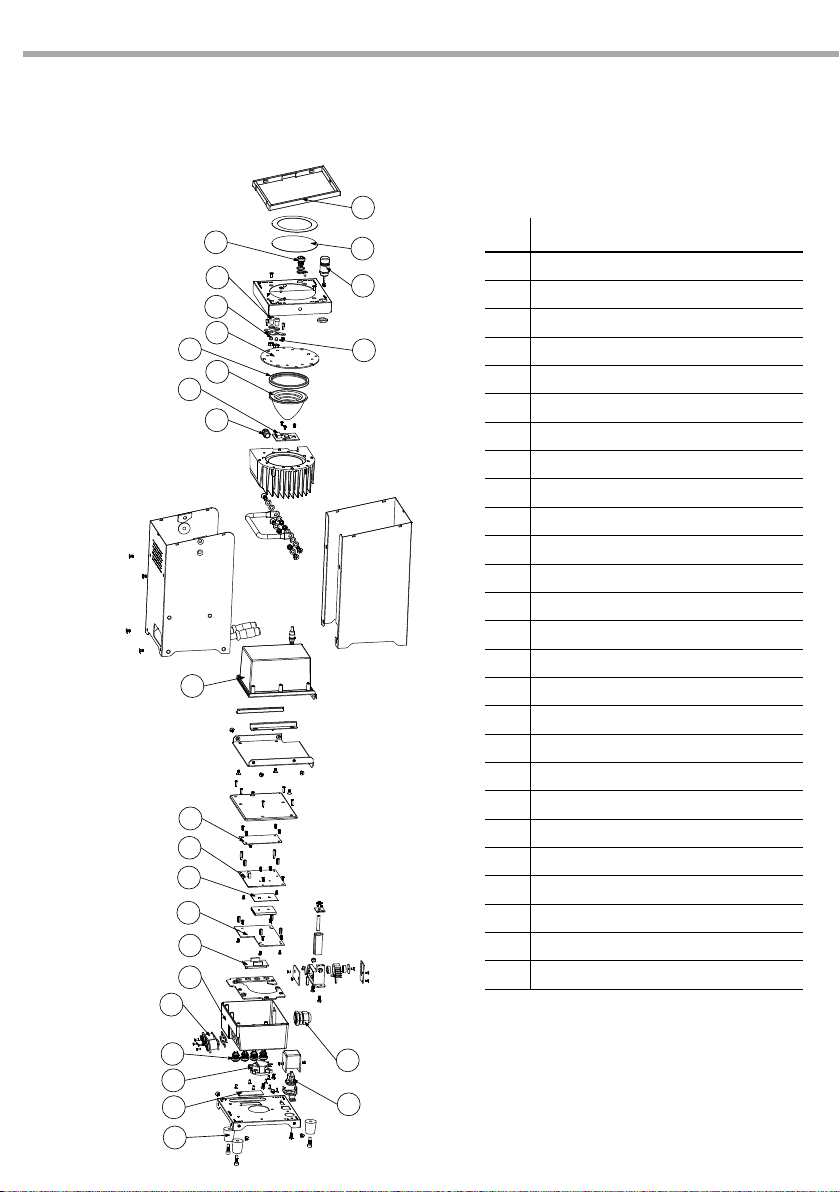

5. 1 Vista esplosa

Certiﬁcato di garanzia

• MOBY40

• Manuale utente

Page 4

ATTENZIONE! Prima di eﬀettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità.

MOBY40

SICUREZZA

Avvertenze generali

• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e pertanto recano la sigla .

• Il dispositivo funziona con tensione DC24V; non connettere ad alimentazione diretta AC220V. Inoltre, non intervenire mai al suo interno al di fuori delle operazioni descritte nel presente manuale; esiste il pericolo di una scarica elettrica.

• È obbligatorio eettuare il collegamento dell’adattatore di tensione ad un impianto di alimentazione dotato di un’eciente messa a terra (apparecchio di Classe I secondo norma EN 60598-1). Si raccomanda, inoltre, di proteggere le linee di alimentazione delle unità dai contatti indiretti e/o cortocircuiti verso massa tramite l’uso di interruttori dierenziali opportunamente dimensionati.

• Le operazioni di collegamento all’alimentazione devono essere eettuate da un installatore elettrico qualicato. Vericare che la tensione corrisponda a quella per cui l’unità è predisposta, indicata sull’etichetta dei dati elettrici.

• L’unità non per uso domestico, solo per uso professionale.

• Evitare di utilizzare l’unità:

- in luoghi soggetti a vibrazioni, o a possibili urti;

- in luoghi a temperatura superiore ai 35°C.

• Evitare che nell’unità penetrino liquidi inammabili, acqua o oggetti metallici.

• Non smontare e non apportare modiche all’unità.

• Tutti gli interventi devono essere sempre e solo eettuati da personale tecnico qualicato. Rivolgersi al

più vicino centro di assistenza tecnica autorizzato.

• Se si desidera eliminare il dispositivo denitivamente, consegnarlo per lo smaltimento ad un’istituzione locale per il riciclaggio.

Attenzioni e precauzioni per l’installazione

• Se il dispositivo dovesse trovarsi ad operare in condizioni dierenti da quelle descritte nel presente manuale, potrebbero vericarsi dei danni; in tal caso la garanzia verrebbe a decadere. Inoltre, ogni altra operazione potrebbe provocare cortocircuiti, incendi, scosse elettriche, rotture etc.

• Per l’installazione del prodotto si raccomanda di rispettare sempre le vigenti norme di sicurezza.

• Installare l’unità in un luogo ben ventilato.

• Mantenere materiali inammabili ad una distanza di sicurezza dall’unità.

• Non guardare direttamente il fascio luminoso. Tenete presente che i veloci cambi di luce possono pro-

vocare attacchi d’epilessia presso persone fotosensibili o epilettiche.

• I ltri, le lenti o gli schermi ultravioletti se danneggiati possono limitare la loro ecienza.

• I LED devono essere sostituiti se danneggiati o termicamente deformati.

• Utilizzare solo il caricabatteria in dotazione.

• Ricaricare sempre con ight-case aperto.

• Si raccomanda di ricaricare a temperatura compresa tra i 0 - 35°C.

• Ricaricare sempre entro 3 giorni dall’utilizzo.

• Non caricare per più di 24 ore

• Qualora questo prodotto non sia utilizzato per lunghi periodi tempo ( > 7 giorni) spegnere l’interruttore

della batteria.

• Ogni 3 mesi eettuare un ciclo completo di scarica e carica della batteria.

Page 5

MOBY40

• Conservare l’unità sempre con la batteria completamente carica.

• Utilizzare e conservare l’unità in posizione verticale.

• Conservare sempre in un ambiente asciutto, lontano dalla luce diretta del sole.

• Spegnere sempre l’interruttore della batteria durante le operazioni di manutenzione.

• Per la pulizia del prodotto non usare solventi tipo acetone o alcool per non danneggiare la niturae-

sterna.

INFORMAZIONI GENERALI

Spedizioni e reclami

Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/cliente. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

Garanzie e resi

Il prodotto è coperto da garanzia in base alle vigenti normative. Sul sito www.musiclights.it è possibile consultare il testo integrale delle “Condizioni Generali di Garanzia”. Si prega, dopo l’acquisto, di procedere alla registrazione del prodotto sul sito www.musiclights.it. In alternativa il prodotto può essere registrato compilando e inviando il modulo riportato alla ne del manuale. A tutti gli eetti la validità della garanzia è avallata unicamente dalla presentazione del certicato di garanzia. Music & Lights constata tramite verica sui resi la difettosità dichiarata, correlata all’appropriato utilizzo, e l’eettiva validità della garanzia; provvede quindi alla riparazione dei prodotti, declinando tuttavia ogni obbligo di risarcimento per danni diretti o indiretti eventualmente derivanti dalla difettosità.

Page 6

MOBY40

- 1 - INTRODUZIONE

1.1 DESCRIZIONE

MOBY40 rappresenta l’ultima innovazione Prolights nel campo degli illuminatori concepiti per utilizzo completamente wireless. La struttura di dimensioni ultracompatte ed il peso di solo 5,5Kg, rendono MOBY40 leader tra i proiettori della sua categoria. La batteria al litio interna garantisce un’autonomia no a 24 ore in modalità cambiocolore e di 10 ore a piena emissione, riducendo il peso a meno della metà rispetto i proiettori di vecchia generazione. MOBY40 impiega LED CREE ad alta potenza da 40W RGBA/FC, per una riproduzione cromatica full-spectrum ed omogeneità anche in proiezioni a corto raggio. Diverse modalità di controllo sono disponibili on board come WDMX a 2.4GHz (antenna integrata), trasmissione infra-red con telecomando oppure via cavo DMX. MOBY40 è un progetto nato per il Rental: leggero, portabile e versatile può essere utilizzato come illuminatore in qualsiasi evento ed essere installato dimenticando tutte le preoccupazioni connesse all’utilizzo di cablaggi, powerbox, assorbimento e distribuzione di segnale.

1.2 SPECIFICHE TECNICHE

Sorgente luminosa e ottica

• 1x40W LED CREE RGBA/FC

• Lumen: >600

• Lux: 1997@2m

• Peak intensity: 7500cd

• Diodi LED ad alta ecienza, con colori più vividi e minore assorbimento energetico delle lampade a

scarica tradizionali

• Sistema di sintesi colore: miscelazione RGBA/FC (>16 milioni di colori) per possibilità cromatiche illimitate

• Preset temperatura colore bianco: 3200K~10000K

• Angolo di proiezione: 15°

• Inclinazione sezione LED: Regolazione Tilt del pannello LED 15°-35°

• Durata media diodi LED: >50.000 ore

Funzionamento ed elettronica

• Diverse congurazioni DMX disponibili (3, 4, 6, 10, 15 canali) per controllo avanzato o semplicato

- 3 canali: RGB

- 3 canali: HSV

- 4 canali: dimmer, RGB

- 4 canali: RGBA

- 6 canali: dimmer, RGBA, strobo

- 10 canali: dimmer, RGBA, macro, strobo, auto programs, programs speed, dimmer speed

- 15 canali: dimmer, dimmer ne, RGBA, RGBA ne, macro, strobo, auto programs, programs speed, dimmer speed

• WDMX: Ricevitore ad antenna (2.4 GHz) by Wireless Solution Sweden integrato

• IR controller: Controller remoto infra-red con telecomando

• Interfaccia di controllo mediante display LED per esecuzione dei programmi automatici, scelta dei co-

lori statici, memorizzazione di show personalizzati, calibrazione preset colori

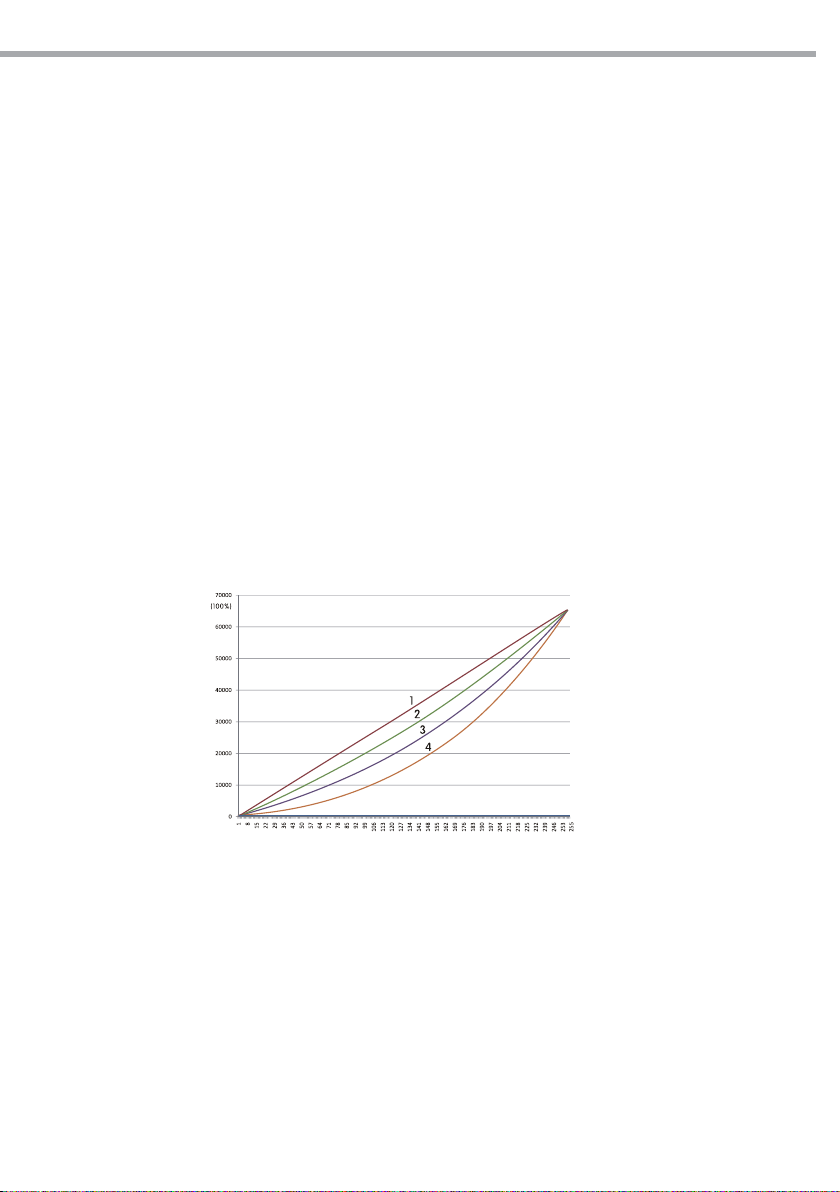

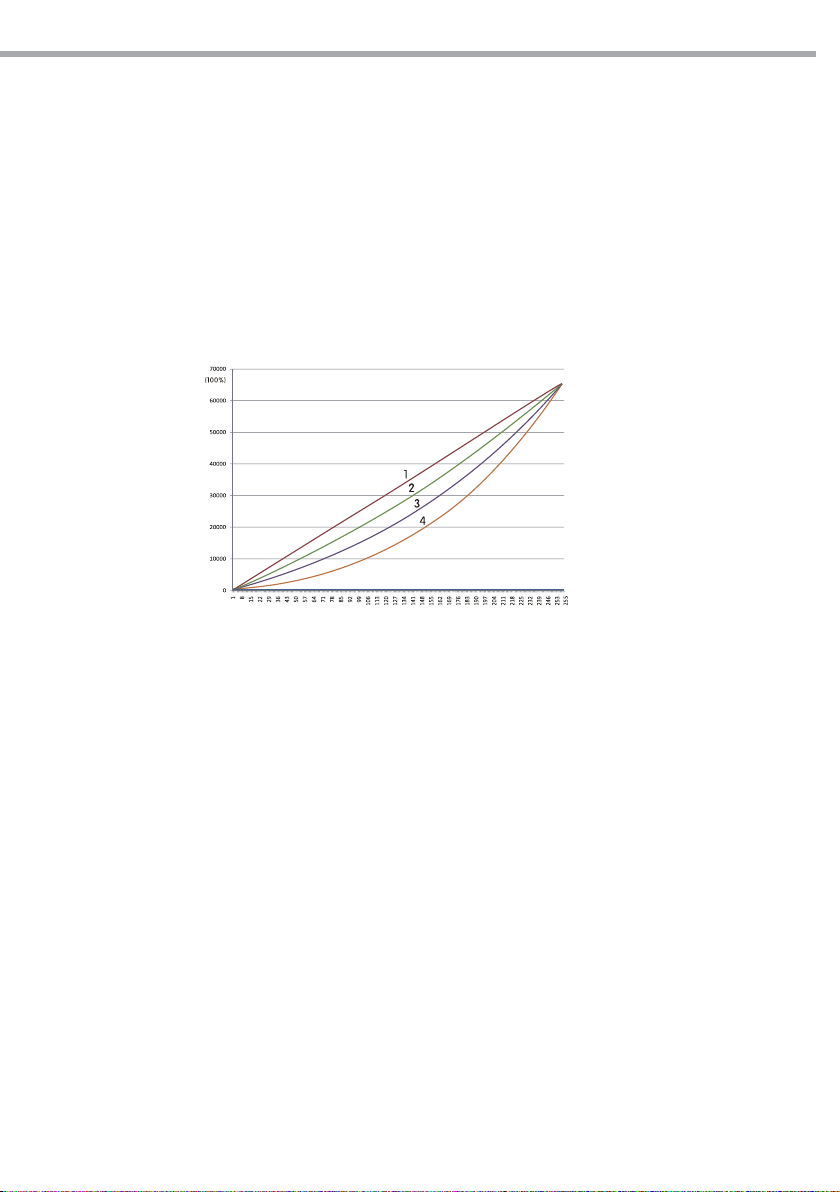

• Regolazione curva dimmer: 5 congurazioni selezionabili

• Modalità Master/Slave per il funzionamento sincronizzato di più unità collegate in serie

Page 7

MOBY40

13°

Lux Center Beam Angle: 13° Beam Width

• Passaggio lineare “stepless” dei valori sui canali DMX

• Frequenza dei diodi anti-icker (400Hz)

• Silenziosità di funzionamento, proiettore privo di ventole e struttura disegnata per avere una dissipa-

zione a convezione naturale

Corpo e alimentazione

• Grado di protezione: IP44, IP54 (con rain-cover)

• Cover in acciaio con nitura specchio

• Pannello frontale realizzato in vetro temperato

• Batteria: 24V, Litio

• Autonomia batteria: 24 ore con funzionamento in cambio colore e di 10 ore in full-output

• Operazioni di ricarica: Roadcase per 6 unità con caricatore batterie integrato oppure attraverso alimen-

tatori esterni

• Tempo di ricarica: max 12 ore

• Indicatore di stato batteria esterno (LED)

• Switch load/storage batteria

• Connessioni Dmx: XLR 3p Input/Output

• Maniglia per il trasporto e posizionamento dell’illuminatore

• Supporto d’inclinazione (max 10°) ad estrazione graduale dalla base

• Alimentazione: 100-240V 50/60Hz

• Condizioni di esercizio: 0/+35°

• Peso: 5,5 kg

• Dimensioni (LxAxP): 154x287x154 mm

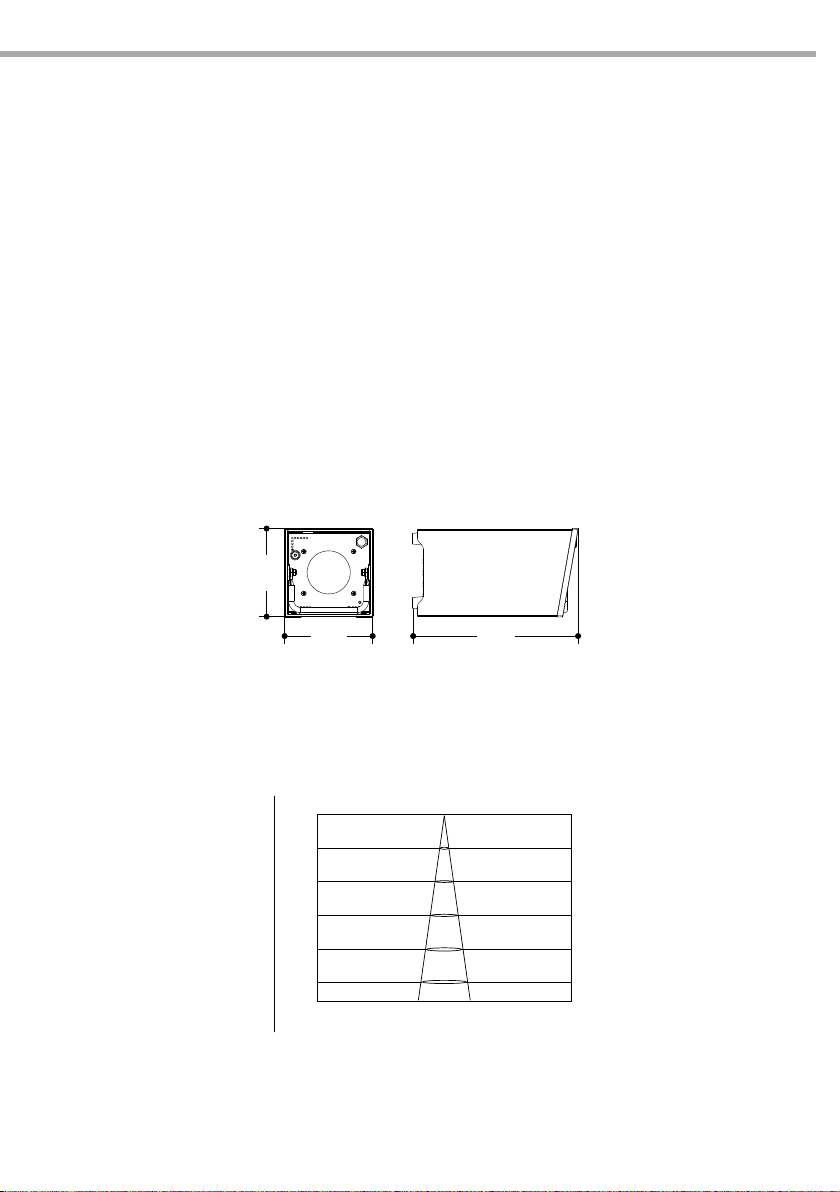

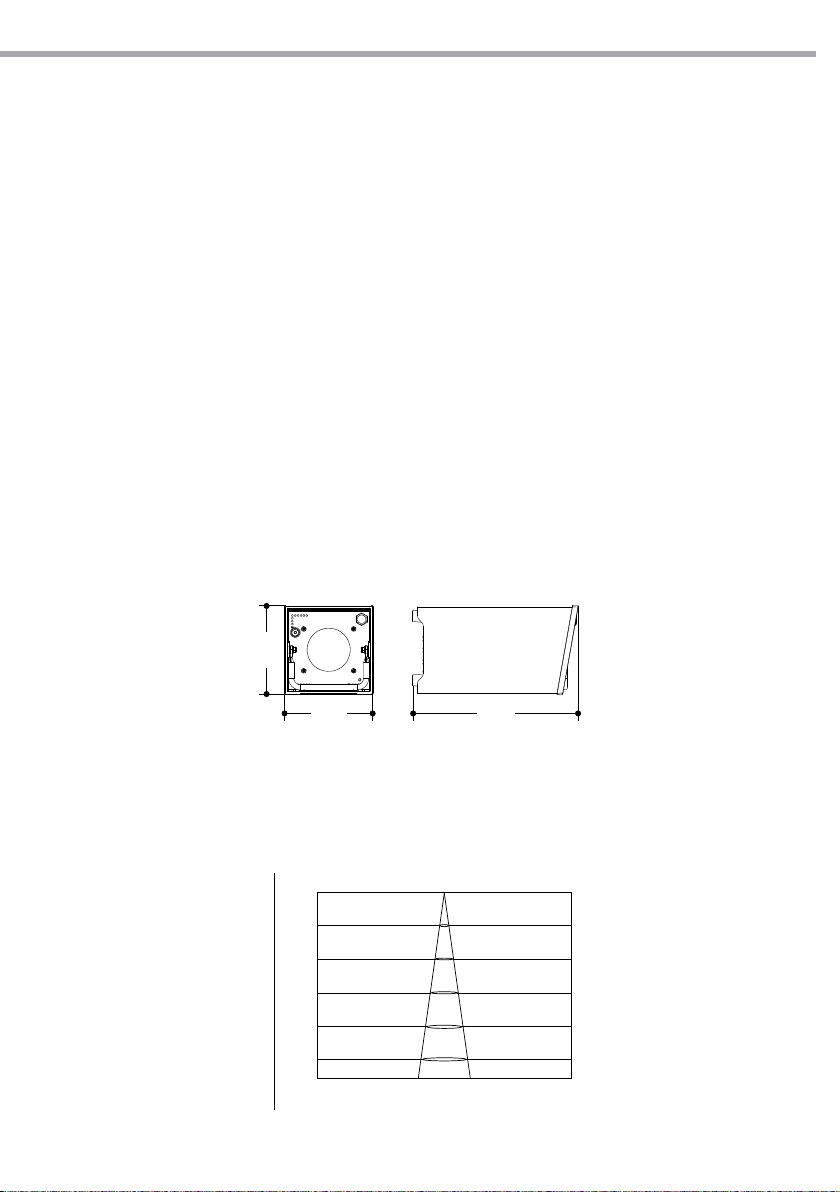

Diagramma di luminosità

154

154 287

2.0m

1997lx

4.0m

499lx

6.0m

221lx

8.0m

124lx

10.0m

Illuminance at a Distance

Fig.1

0.45m

0.91m

1.36m

1.82m

2.27m79lx

Fig.2

Page 8

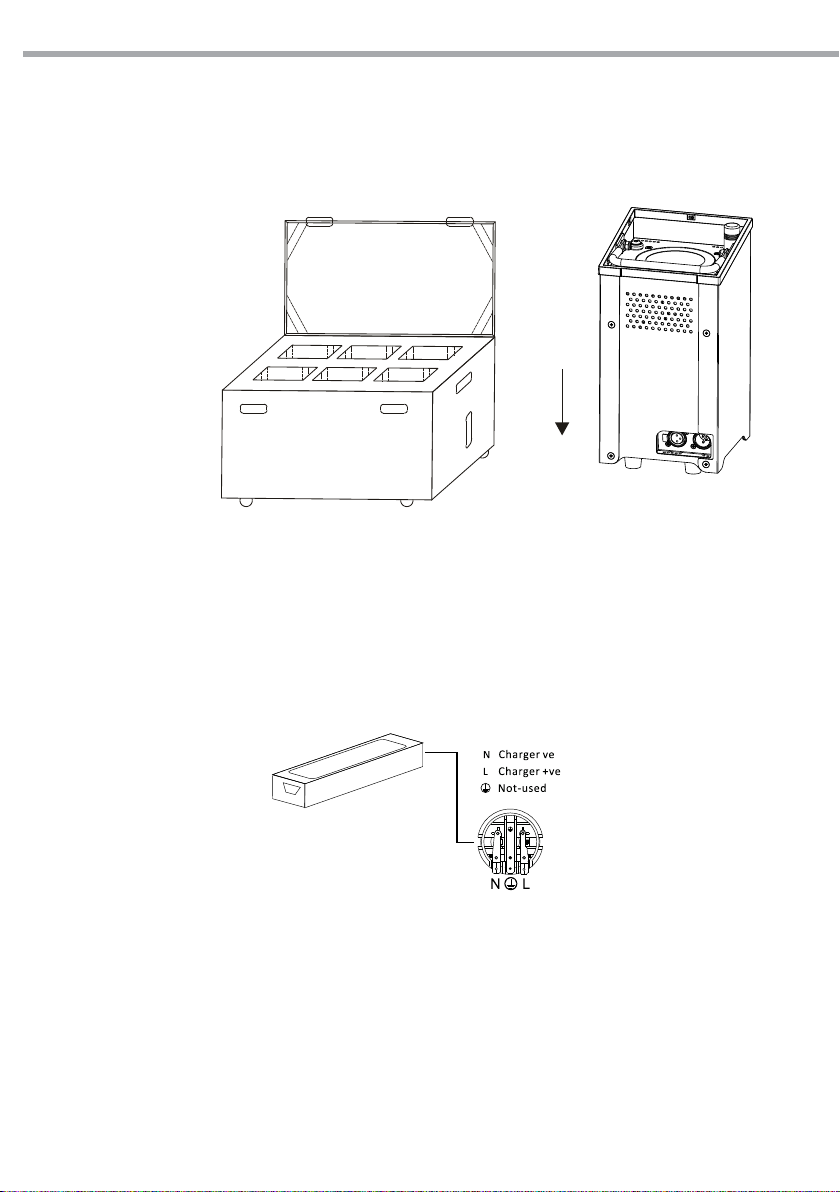

Flight-case FCLMOBYE (opzionale)

Flight-case per contenere 6pz MOBY40 con ricarica-batterie incluso.

• Scomparti interni con spine di alimentazione per ogni singola proiettore

• Ingresso alimentazione case: Powercon IN (MENAC3FCA)

• Dimensioni (LxAxP): 685x585x405 mm

NOTA Ricaricare sempre con ight-case aperto.

MOBY40

Fig.3

Caricabatterie (opzionale)

• Alimentazione: AC100-240V, 50/60 Hz

• Output: DC24V, 2A

• LED:

£200mA

Fig.4

Page 9

MOBY40

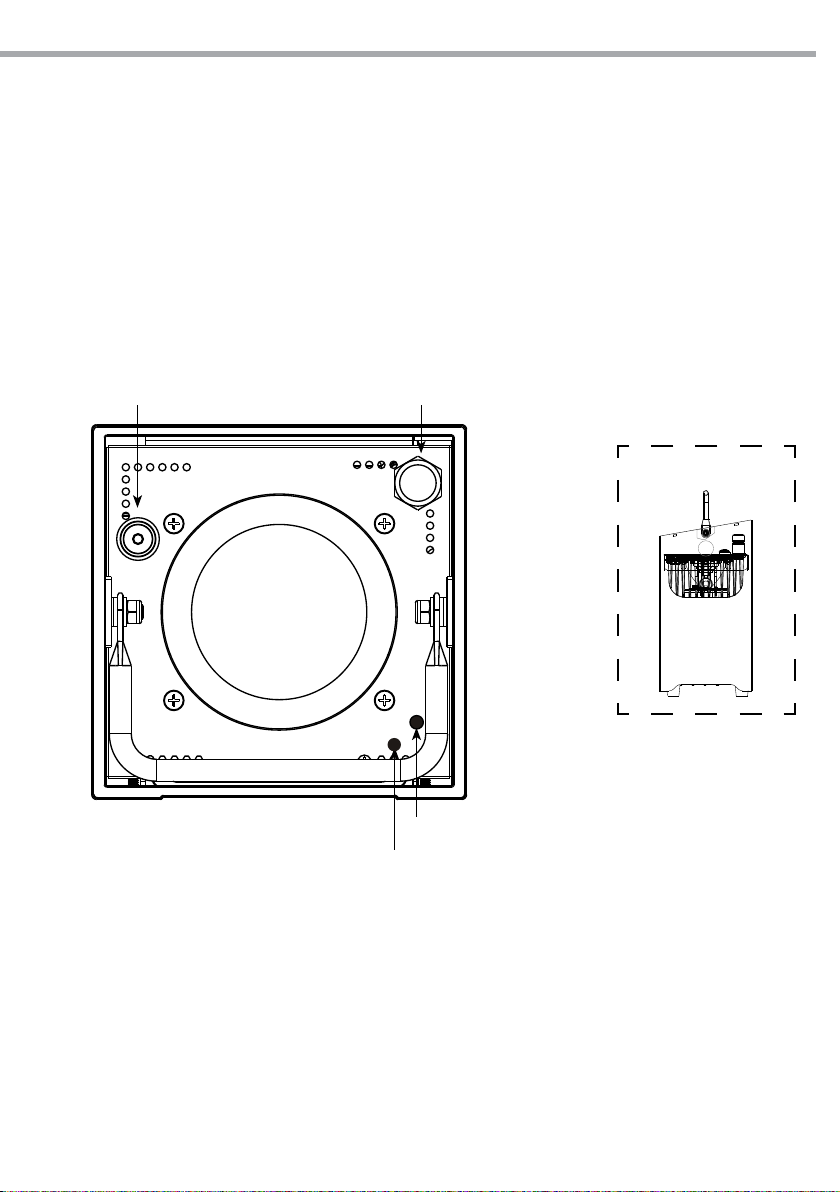

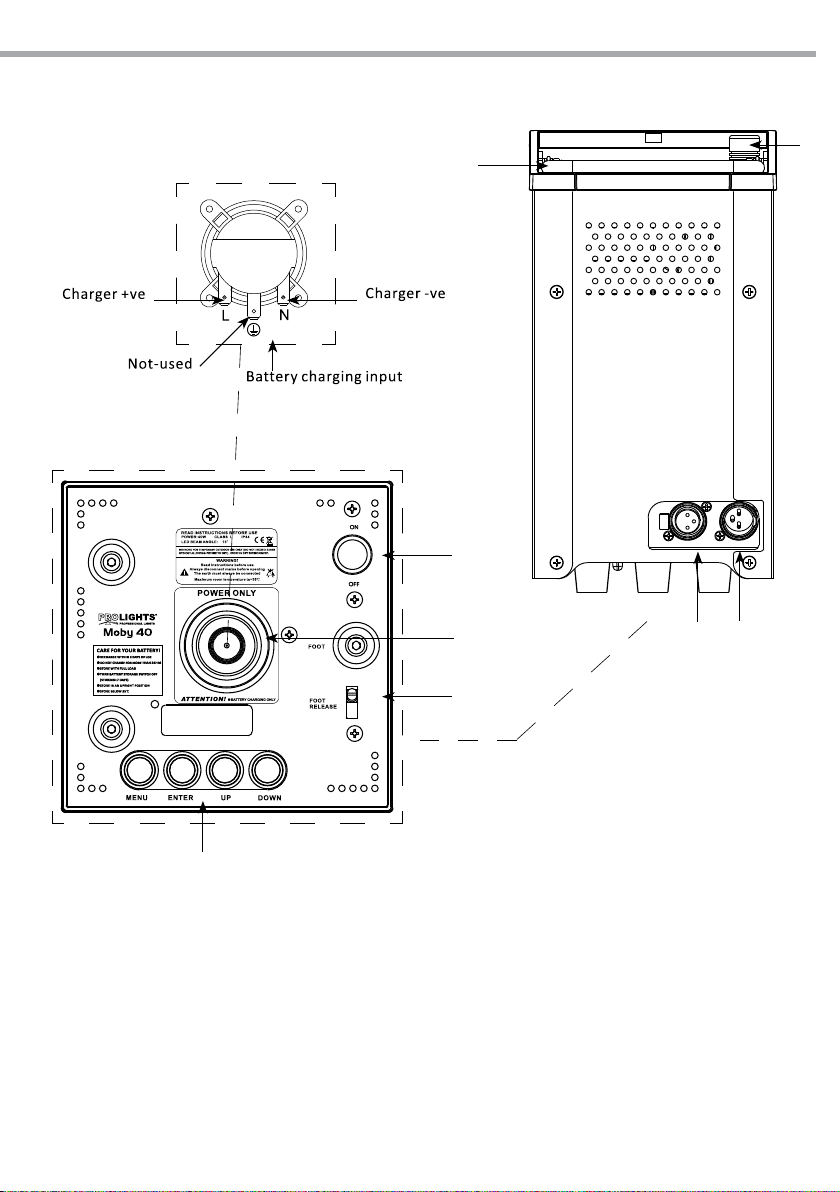

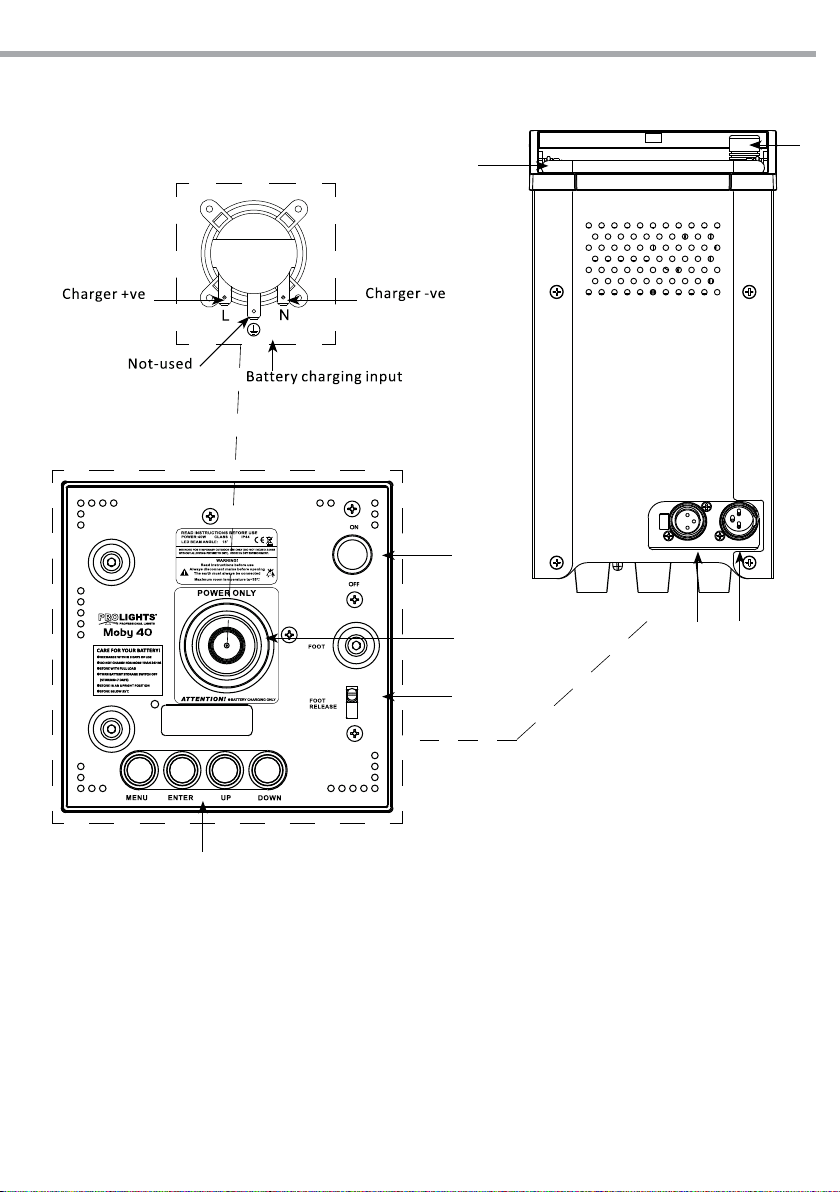

1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO

1. ANTENNA WIRELESS

2. MANIGLIA

3. DMX OUT (XLR a 3 poli): 1= massa, 2 = DMX -, 3 = DMX +

4. DMX IN (XLR a 3 poli): 1 = massa, 2 = DMX -, 3 = DMX +

5. INTERRUTTORE batteria di accumulatori.

6. CONNETTORE per ricarica batteria.

7. LEVETTA per rilascio piedino.

8. PANNELLO DI CONTROLLO

• Display LCD

• Tasto MENU per chiamare il menu

Fig.5

d’impostazione o tornare ad un livello del menu precedente.

• Tasto ENTER per entrare nel menu selezionato o confermare un’impostazione del menu.

• Tasto UP per scorrere attraverso le diverse funzioni in ordine crescente o aumentare il valore della funzione stessa.

• Tasto DOWN per scorrere attraverso le diverse funzioni in ordine decrescente o diminuire il valore della funzione stessa.

Page 10

MOBY40

- 2 - INSTALLAZIONE

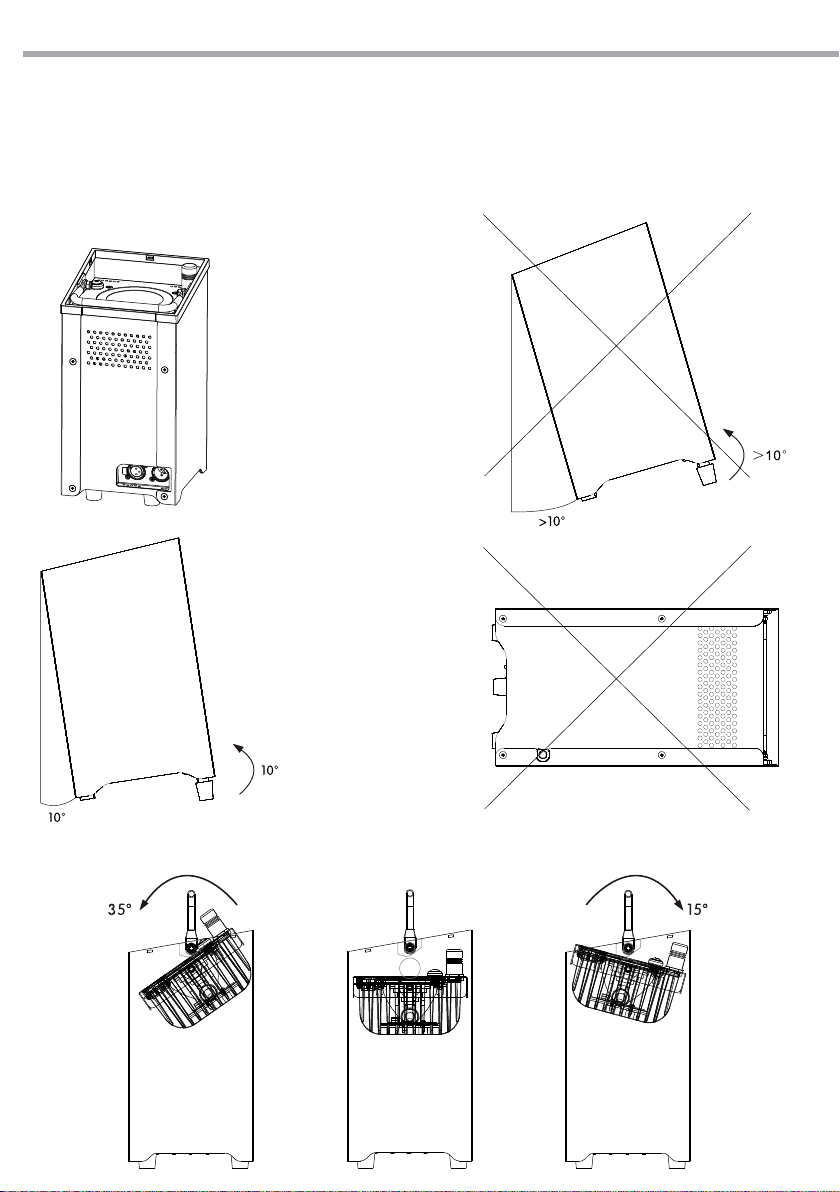

2.1 POSIZIONE DI FUNZIONAMENTO

Il MOBY40 è un proiettore LED alimentato con una batteria e richiede sempre il corretto posizionamento per l’utilizzo, per la ricarica e per il trasporto.

Funzionamento in posizione verticale

Regolare l’angolo di funzionamento a 10°

Regolazione TILT: 15°- 35°

Fig.6

Posizionamento non corretto

Page 11

MOBY40

- 3 - FUNZIONI E IMPOSTAZIONI

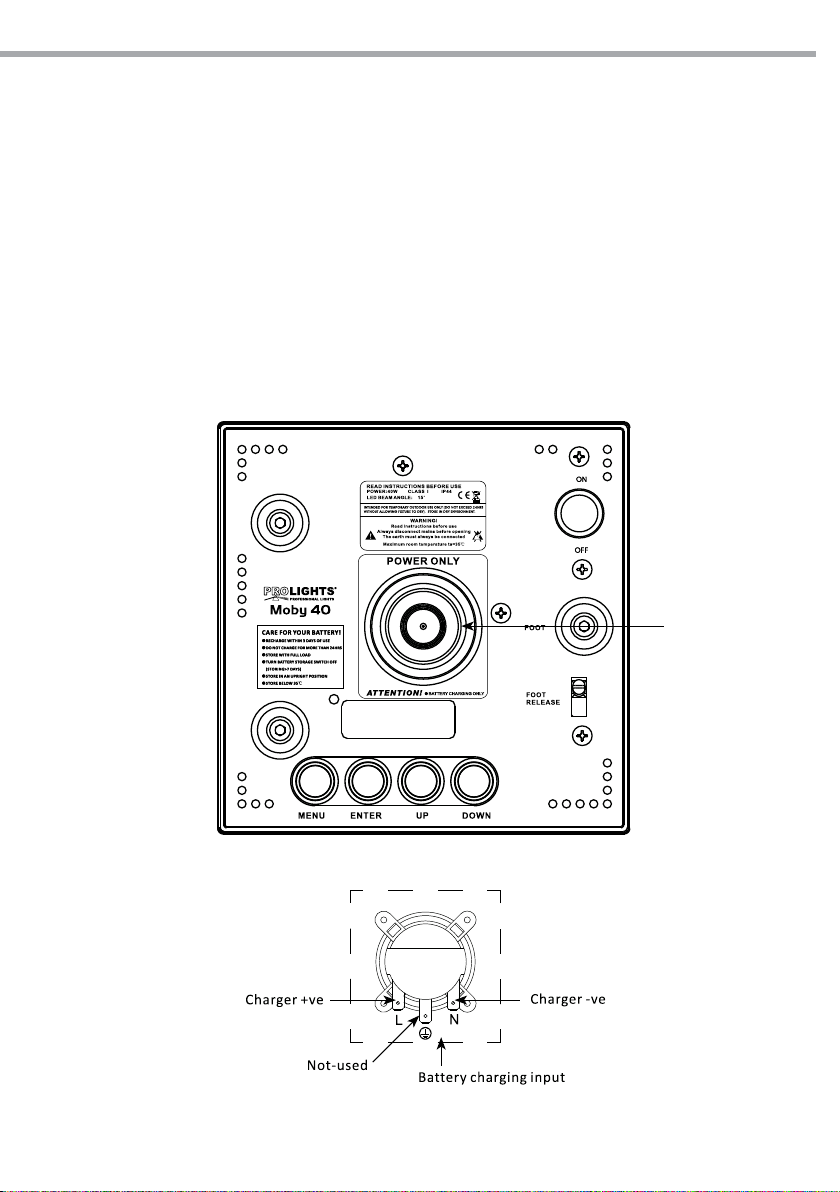

3.1 CONNESSIONI

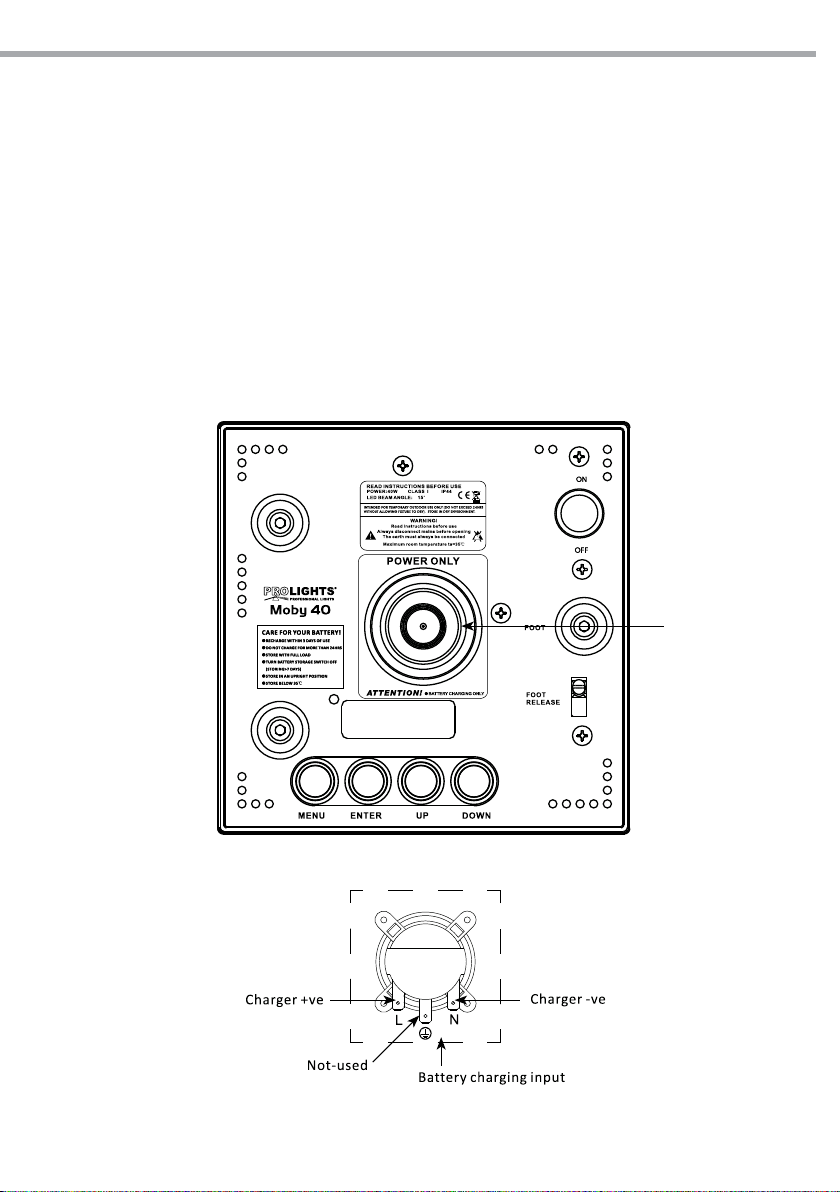

Ingresso caricabatteria

ATTENZIONE:

• Non collegare il cavo DMX.

• Utilizzare solo il caricabatteria in dotazione.

• Non collegare nessun altro cavo.

Per caricare la batteria:

• Inserire il connettore del caricabatteria al relativo ingresso (6) nella parte inferiore dell'unità.

• Collegare il caricabatteria ad una presa elettrica per avviare la carica della batteria.

Fig.7

Page 12

MOBY40

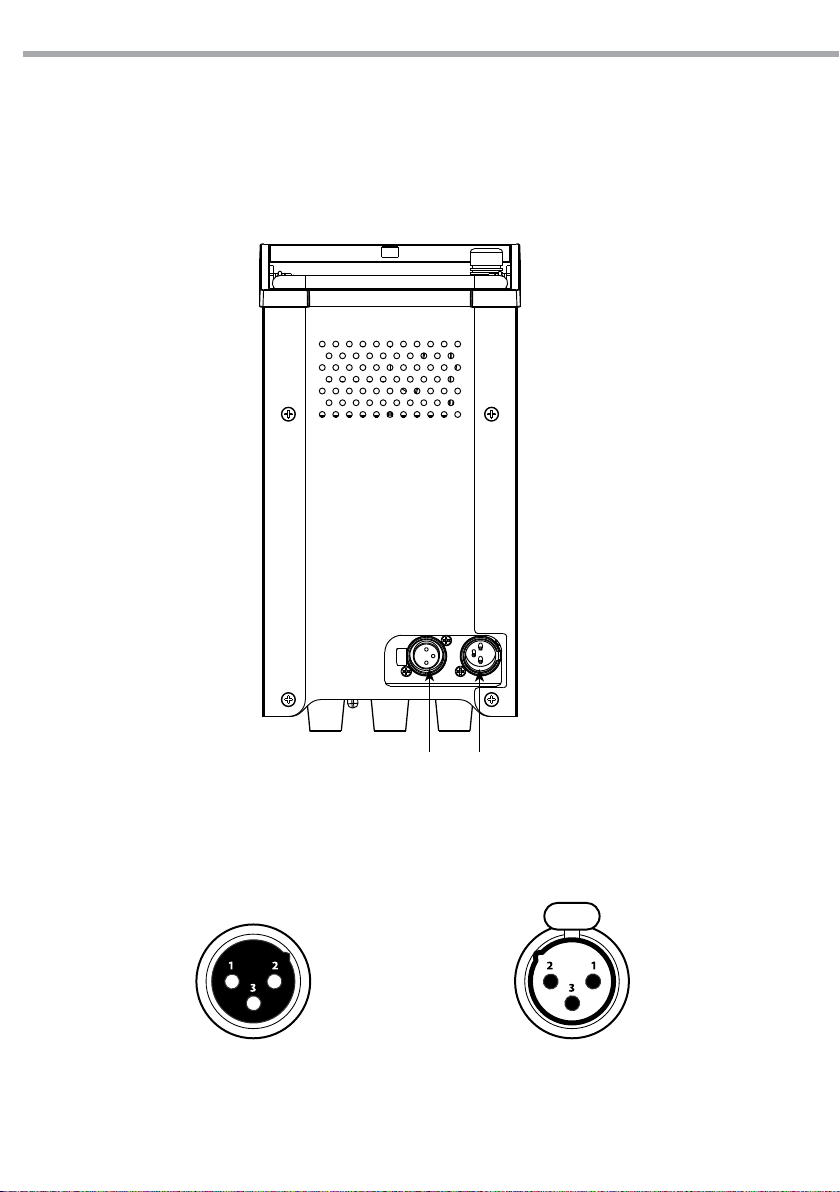

Ingresso e uscita dati DMX

ATTENZIONE:

• Non collegare il cavo di alimentazione.

• Utilizzare solo per la connessione DMX.

• L’ingresso dati non può essere usato contemporaneamente alla ricezione dati in modalità wireless.

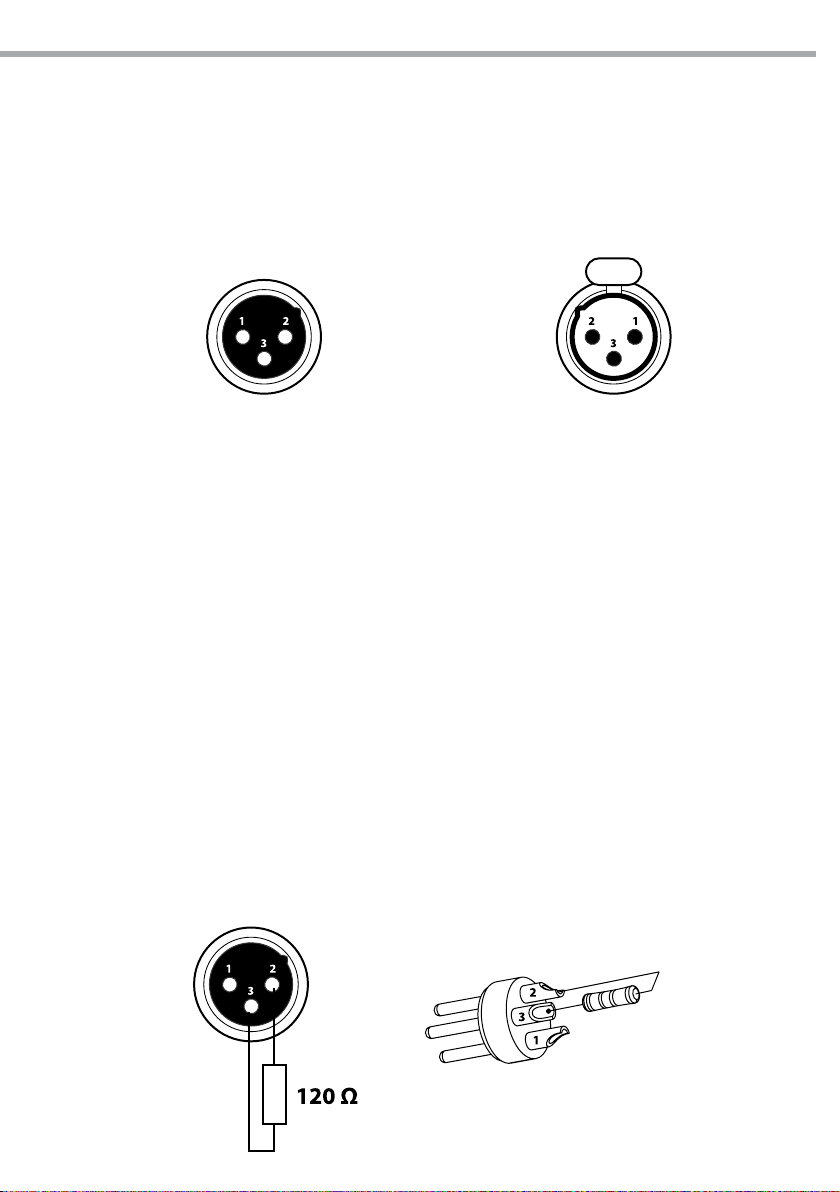

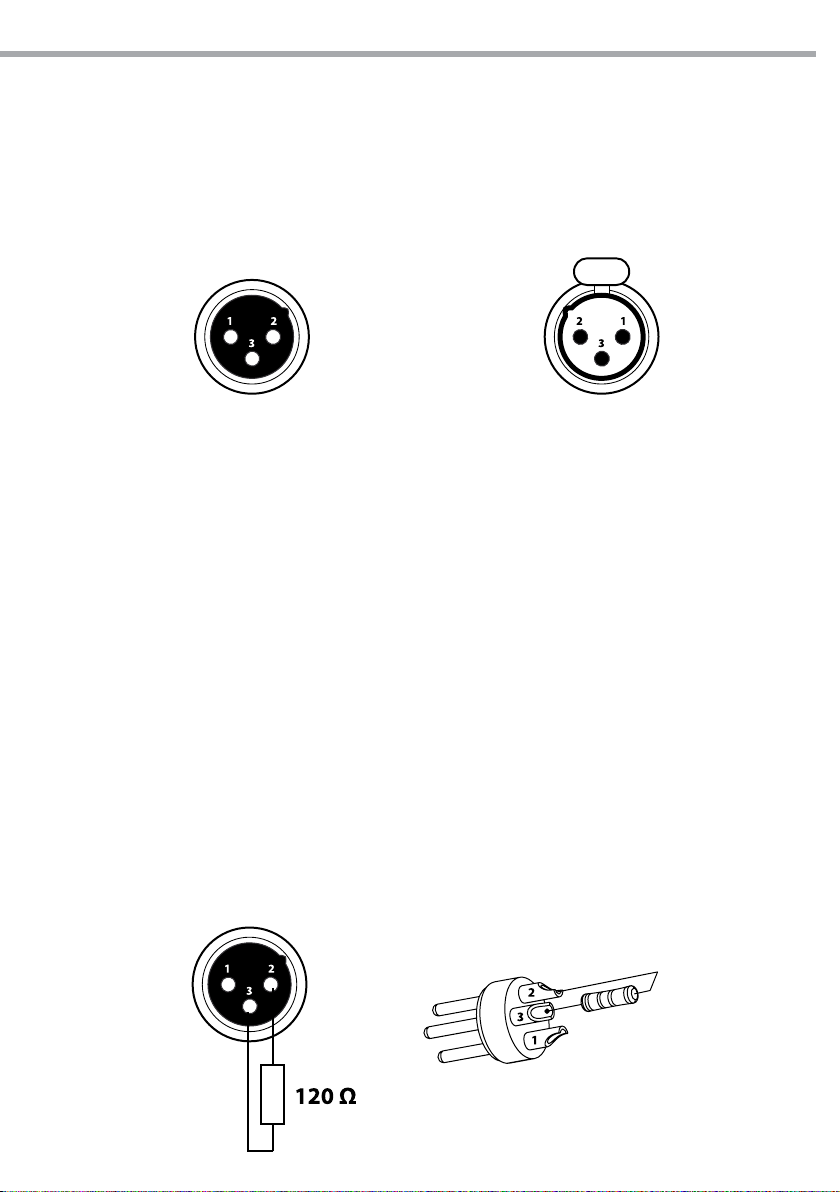

DMX - INPUT

Spina XLR

Uscita dati Ingresso dati

DMX - OUTPUT

Presa XLR

Pin1 : Massa - Schermo Pin2 : - Negativo Pin3 : + Positivo

Fig.8

Page 13

MOBY40

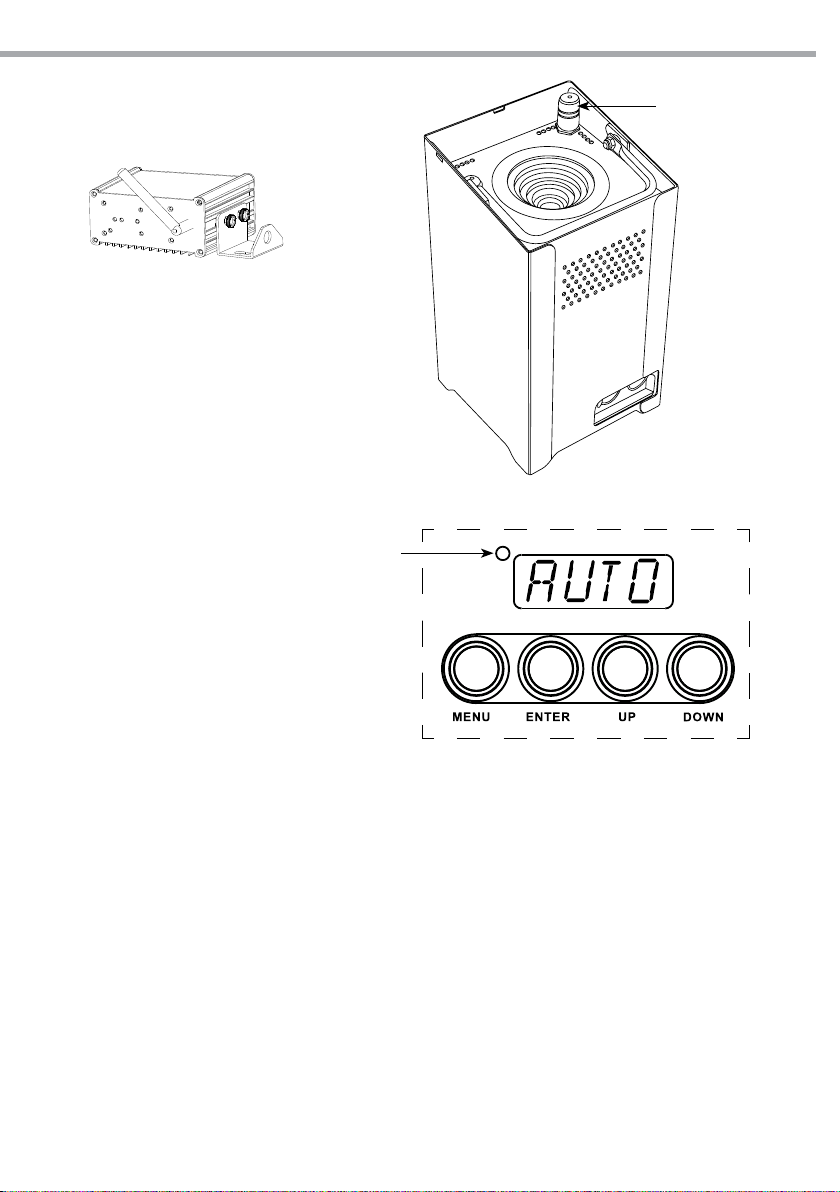

3.2 FUNZIONAMENTO

Per accendere il MOBY40 posizionare l’interruttore batteria (6) su ON e poi premere per 3 secondi il pulsante ON/OFF sul pannello frontale (il LED si illumina di verde). L’unità può essere comandata da un’unità DMX comando luce oppure svolgere autonomamente il suo programma. Dopo l’uso spegnere l’unità attraverso i medesimi interruttori (IMPORTANTE - Se l’interruttore batteria rimane su ON, la batteria si scarica). Il LED sul pannello frontale indica il livello di carica della batteria in fase di funzionamento (g.9). In particolare la batteria deve essere ricaricata quando il LED mostra il colore rosso. Durante la ricarica il LED si illuminerà di verde per indicare che il processo è in atto mentre la spia sul caricabatteria si illuminerà di rosso. NOTA - Quando il LED sull’unità mostrerà il colore verde il processo di ricarica non è ancora concluso; anché la batteria sia completamente carica bisogna attendere che il LED sull’unità si spegni e la spia del caricabatteria diventi verde.

Interruttore ON/OFF

PANNELLO FRONTALE

Wireless

Regolare Tilt

Fig.9

Infrarossi

LED di controllo

• Luce verde: carica batteria >70%

• Luce gialla: carica batteria >20%

• Luce rossa: batteria scarica

ATTENZIONE - Nel caso in cui l’interruttore della batteria (6) sia posizionato su OFF non è possibile eettuare il processo di ricarica. In questo caso quando il proiettore è collegato direttamente all’alimentazione elettrica il LED sul pannello frontale si illuminerà di verde per 30 secondi per indicare che il contatto è eettuato ma è necessario posizionare l’interruttore batteria su ON per iniziare la ricarica.

Page 14

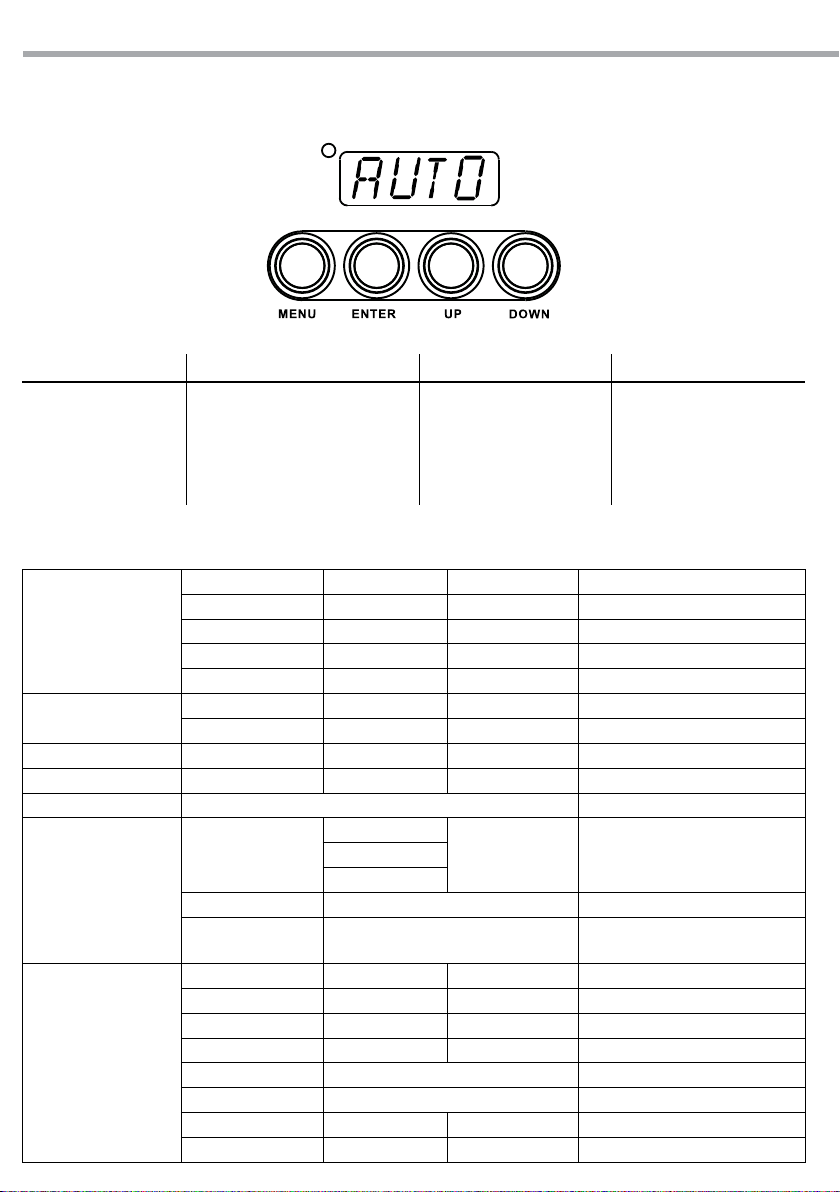

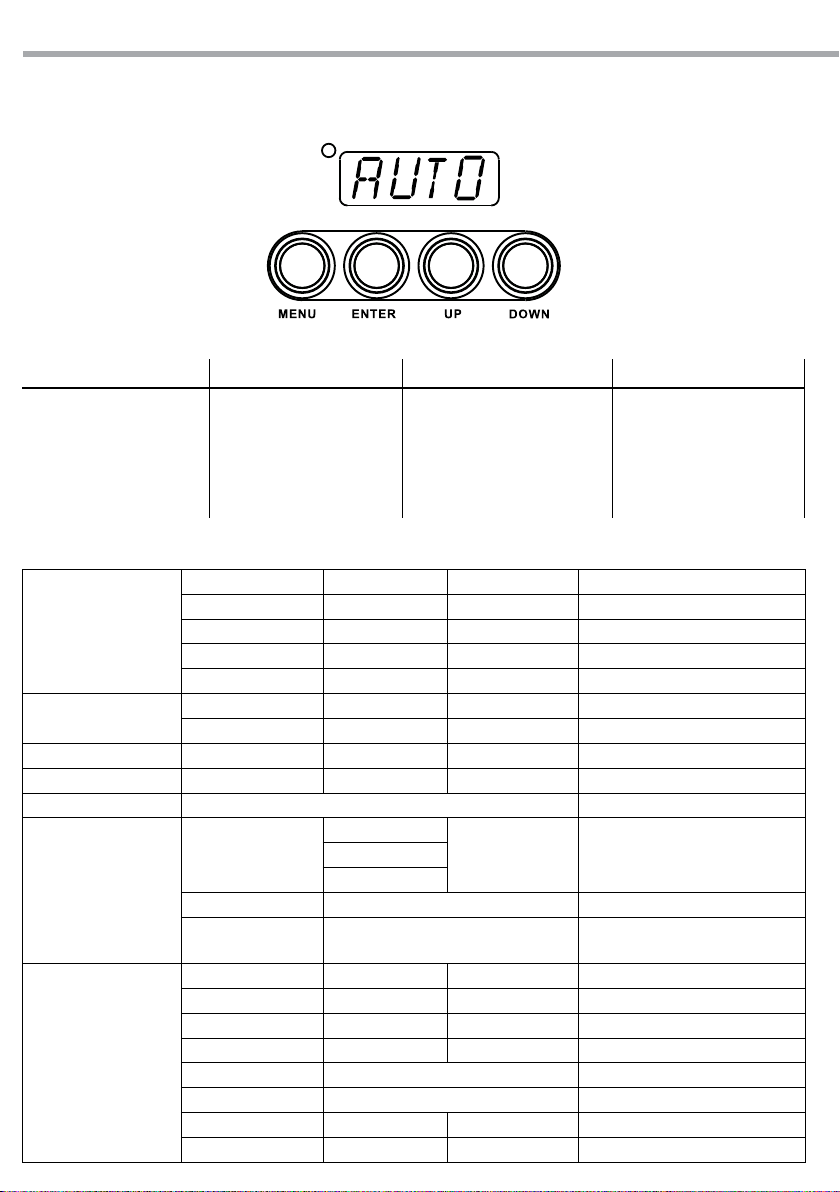

3.3 IMPOSTAZIONE BASE

Il proiettore MOBY40 dispone di un LED display e 4 pulsanti per accesso alle funzioni del pannello di controllo (g.10).

MOBY40

Fig.10

MODE UP DOWN

Per entrare nel menu principale o tornare ad una opzione del menu precedente

3.4 STRUTTURA MENU

STAT

AUTO

RUN DMX / SLAVE ADDR D.(001-512) PERS TOUR / TR16 / ARC.1 / AR1.D / ARC.2 / AR2.D / AR2.S / HSV

EDIT

SET

Per scorrere attraverso il menu/ le funzioni in ordine discendente o aumentare il valore della funzione stessa

RED R.(000-255) GREN G.(000-255) BLUE B.(000-255)

AMBR A.(000-255)

STRB S.(000-255)

AT.01 ÷ AT.10 P.(000-255)

PR.01 ÷ PR.10

EKY1 ÷ EKY6 AT.01 ÷ AT.10, PR.01 ÷ PR.10

CKY1 ÷ CKY6 RED, GREN, BLUE, AMBR, STRB,

KEY ON/OFF UPLD **** SEND OK

REST **** REST OK COLR OFF/ RGBW / UC DIMX DIM1 / DIM2 / DIM3 / DIM4 / OFF CURV OFF / CV1 / CV2 / CV3 DERR SAVE/ BLAK

SLCK OFF/ON

Per scorrere attraverso il menu/ le funzioni in ordine ascendente o diminuire il valore della funzione stessa

SC.01

...

SC.30

BLUE, AMBR, STRB,

RED, GREN,

B.(000-255), A. (000-255),S.(000-255),

TIME, FADE

R.(000-255), G.(000-255),B.(000-255),

ENTER

Per entrare nel menu selezionato o confermare il valore attuale della funzione o l'opzione all'interno di un menu

R.(000-255), G.(000-255),

T.(000-255), F.(000-255)

A. (000-255), S.(000-255),

Page 15

MOBY40

SET

CAL

(Password:

UP-DOWN

UP-DOWN)

WDMX

3.5 FUNZIONAMENTO IN MODALITÀ AUTOMATICA

Se alla presa DMX non è presente alcun segnale di comando DMX, l’unità può svolgere il suo programma Show autonomamente:

• Premere il tasto MENU per entrare nel menu principale, quindi premere il tasto UP/DOWN no a quando sul display non appare [AUTO]. Per confermare premere il tasto ENTER.

• Premere il tasto UP/DOWN per scorrere al programma desiderato da 1 a 10 (AT.01 - AT.10 o PR.01 - PR.10). L’unità entrerà in modalità automatica mandando in esecuzione il programma selezionato.

IMPORTANTE - I programmi AT.01 - AT.10 sono completamente pre-programmati e non possono subire esse- re modicati. Invece, i programmi PR.01 - PR.10 possono essere modicati nella modalità EDIT. NOTA - Nella modalità automatica l’unità è MASTER.

STRB SPEC/CLAS

LIFE LONG/ECON

CAL1 WH.01 ÷ WH.11

****

CAL2

CALR **** CALR OK

ACTI ON/OFF

REST NO/YES OK

RED R.(000-255) GREN G.(000-255) BLUE B.(000-255)

AMBR A. (000-255)

RED R.(000-255) GREN G.(000-255) BLUE B.(000-255)

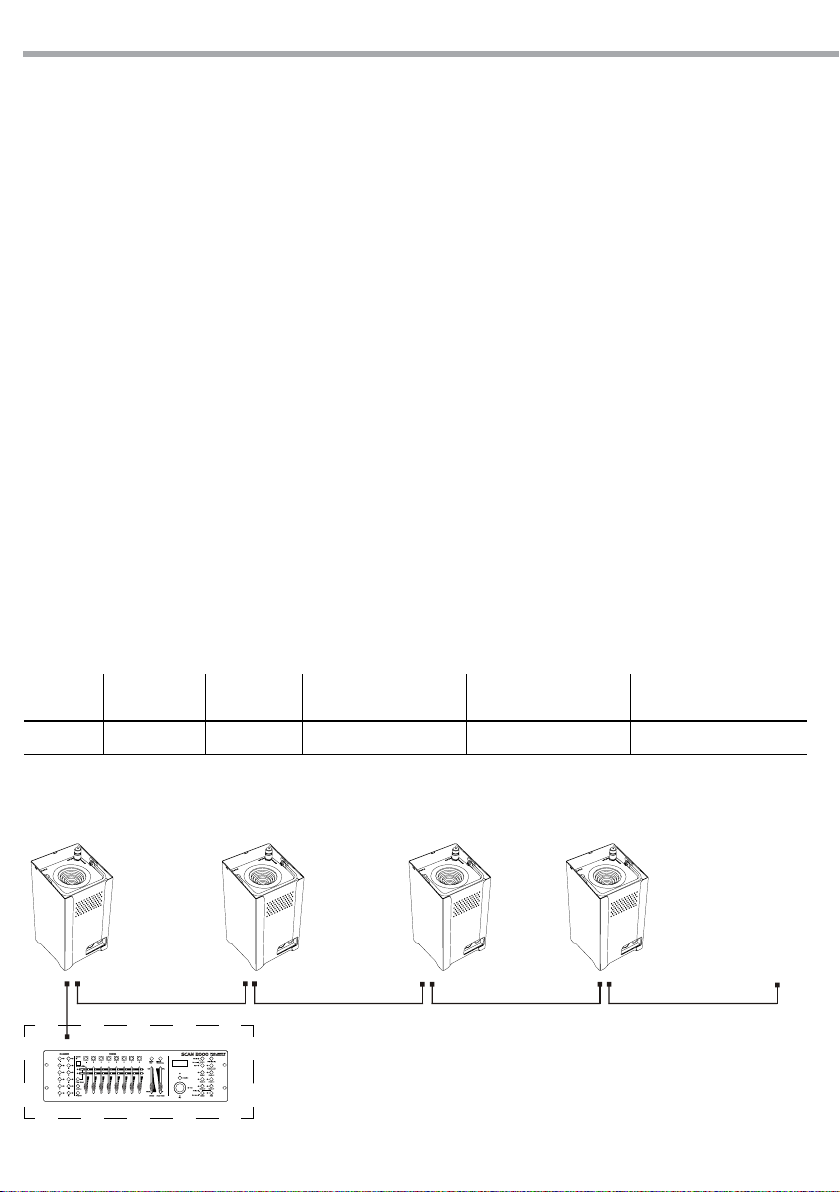

3.6 MODALITÀ MASTER/SLAVE

Questa modalità consente di collegare in linea più unità MOBY40 senza un controller. La prima unità sarà impostata come master e le altre funzioneranno come slave (SLAV) con lo stesso eetto.

• Premere il tasto MENU e poi premere il tasto UP/DOWN no a quando sul display non appare [RUN]. Per confermare premere il tasto ENTER.

• Premere il tasto UP/DOWN e selezionare la modalità (SLAV) per impostare le unità come slave.

• Sull’unità master selezionare il programma desiderato come indicato al paragrafo 3.5.

• Servirsi dei connettori DMX del MOBY40 e di un cavo XLR per formare una catena di unità. In certe con-

dizioni e lunghezze si consiglia di eettuare una terminazione come mostrato a pagina 17.

3.7 COLLEGAMENTO

Si possono collegare più unità anché tutte le unità secondarie abbiano lo stesso eetto luce dell’unità principale (Master).

1. Collegare l’uscita DMX OUT dell’unità principale con l’ingresso DMX IN della prima unità secondaria servendosi di un cavo XLR a 3 poli.

2. Collegare l’uscita DMX OUT della prima unità secondaria con l’ingresso DMX IN della seconda unità secondaria ecc.

Page 16

MOBY40

3.8 CONFIGURAZIONI CANALI DMX

Il MOBY40 dispone di 8 congurazioni dei canali DMX a cui si può accedere dal pannello di controllo.

• Premere il tasto MENU e poi premere il tasto UP/DOWN no a quando sul display non appare [PERS], quindi premere il tasto ENTER.

• Attraverso i tasti UP/DOWN selezionare la congurazione dei canali DMX che si desidera (TOUR - TR16 - ARC.1 - AR1.D - ARC.2 - AR2.D - AR2.S - HSV).

Le tabelle a pagina 18 indicano le modalità di funzionamento e i relativi valori DMX. Come interfaccia DMX, l’unità possiede dei contatti XLR a 3 poli.

3.9 MODALITÀ DMX

• Per poter entrare nella modalità DMX; premere il tasto MENU e poi premere il tasto UP/DOWN no a quando sul display non appare [RUN].

• Premere il tasto ENTER per confermare la scelta.

• Premere il tasto UP/DOWN e selezionare la modalità [DMX].

• Dal menu iniziale, per l’indirizzamento, entrare nella modalità [ADDR], e selezionare il valore desiderato

[D.001 - 512]; tenere premuto per lo scorrimento veloce.

• Al termine dell’impostazione il valore verrà salvato automaticamente.

3.10 IMPOSTAZIONE DELL’INDIRIZZO DI START

Per poter comandare il MOBY40 con un’unità di comando luce, occorre impostare l’indirizzo di start DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per comandare la funzione del primo canale DMX, si deve impostare sul MOBY40 l’indirizzo di start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. Segue un esempio con indirizzo 33 di start e una congurazione a 12 canali DMX:

Numero

canali DMX

Indirizzo di

start (esempio)

Indirizzo DMX

occupati

Prossimo indirizzo di start

possibile per unità n°1

Prossimo indirizzo di start

possibile per unità n°2

12 33 33-44 45 57 69

DMX Address: 33 DMX Address: 69DMX Address: 45 DMX Address: 5 7

DMX512 Controller

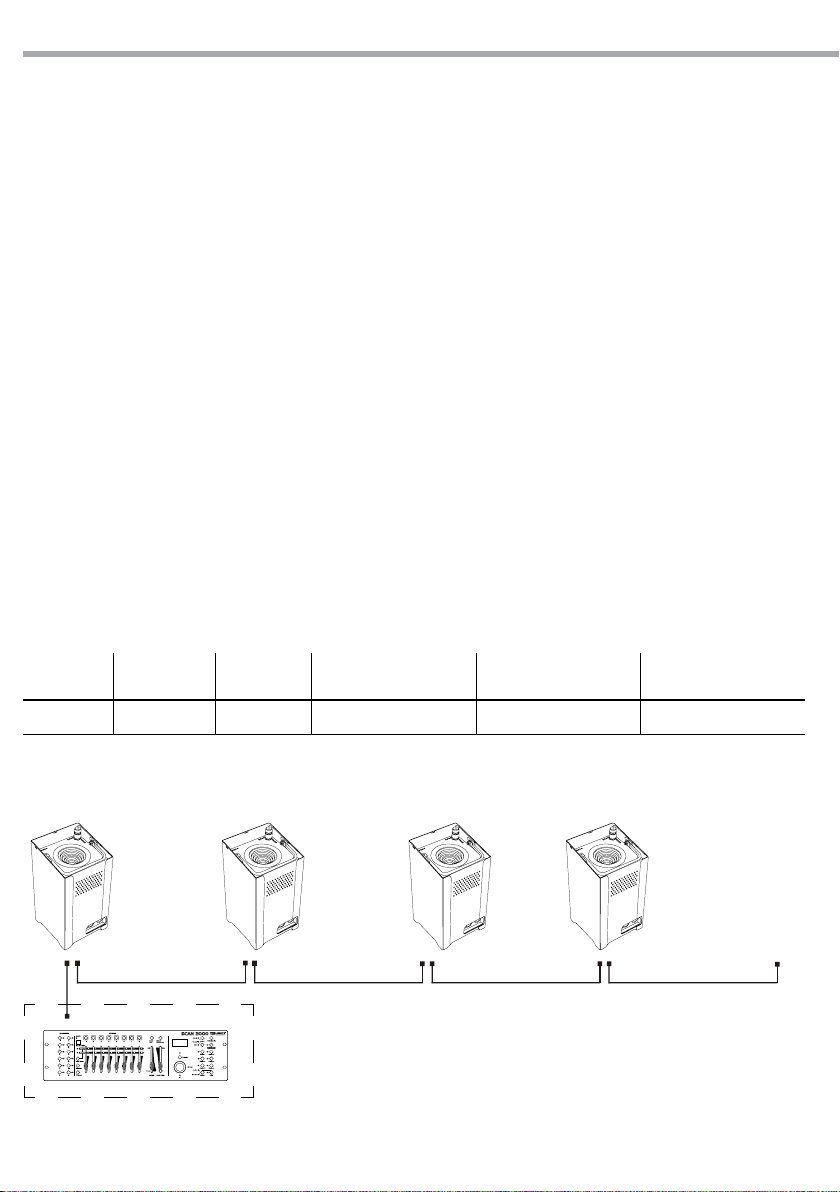

Esempio di conﬁgurazione a 12 canali DMX (modalità TOUR)

Fig.11

Prossimo indirizzo di start

possibile per unità n°3

. . . . . . . . . . . .

Page 17

MOBY40

3.11 COLLEGAMENTI DELLA LINEA DMX

La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito:

DMX - INPUT

Spina XLR

Pin1 : Massa - Schermo Pin2 : - Negativo Pin3 : + Positivo

Fig.12

DMX - OUTPUT

Presa XLR

ATTENZIONE La parte schermata del cavo (calza) non deve mai essere collegata alla terra dell’impianto; ciò comporterebbe malfunzionamenti delle unità e dei controller. Per passaggi lunghi può essere necessario l’inserimento di un amplicatore DMX. In tal caso, è sconsigliato utilizzare nei collegamenti cavo bilanciato microfonico poiché non è in grado di trasmettere in modo adabile i dati di controllo DMX.

• Collegare l’uscita DMX del controller con l’ingresso DMX della prima unità;

• Collegare, quindi, l’uscita DMX con l’ingresso DMX della successiva unità; l’uscita di quest’ultima con

l’ingresso di quella successiva e via dicendo nchè tutte le unità sono collegate formando una catena.

• Per installazioni in cui il cavo di segnale deve percorrere lunghe distanze è consigliato inserire sull’ultima unità una terminazione DMX.

3.12 COSTRUZIONE DEL TERMINATORE DMX

La terminazione evita la probabilità che il segnale DMX 512, una volta raggiunta la ne della linea stessa venga riesso indietro lungo il cavo, provocando, in certe condizioni e lunghezze, la sua sovrapposizione al segnale originale e la sua cancellazione. La terminazione deve essere eettuata, sull’ultima unità della catena, con connettori XLR a 3 pin, saldando una resistenza di 120Ω (minimo 1/4W) tra i terminali 2 e 3, così come indicato in gura.

Fig.13

Esempio: connettore XLR a 3 pin

Page 18

3.13 TABELLA CANALI DMX

TOUR

MOBY40

CH Function in TOUR Value

1 MASTER DIMMER 000 - 255

RED

(CH8 select CUSTOM 01-10, CH2 CONTROL TIME)

GREEN

(CH8 select CUSTOM 01-10, CH3 CONTROL FADE)

4 BLUE 000 - 255

5 AMBER 000 - 255

COLOR MACRO & WHITE

No function Red100%/Green up/Blue0% Red down/Green 100%/Blue0% Red 0%/Green 100%/Blue up Red 0%/Green down/Blue 100% Red up/Green 0%/Blue100% Red100%/Green 0%/Blue down Red100%/Green up/Blue up Red down/Green down/Blue 100% Red100%/Green 100%/Blue100%/Amber100 Use WHITE1-11 from MENU CAL1 to make up

white color White 1: 3200K White 2: 3400K White 3: 4200K White 4: 4900K White 5: 5600K White 6: 5900K White 7: 6500K White 8: 7200K White 9: 8000K White 10: 8500K White 11: 10000K

SPECIAL STROBE

No strobe Strobe (slow to fast)

No strobe Lightning strobe (slow to fast) No strobe Random strobe (slow to fast)

000 - 255

000 - 010 011 - 030 031 - 050 051 - 070 071 - 090 091 - 110 111 - 130 131 - 150 151 - 170 171 - 200

201 - 205 206 - 210 211 - 215 216 - 220 221 - 225 226 - 230 231 - 235 236 - 240 241 - 245 246 - 250 251 - 255

000 - 009 010 - 099 100 - 109 110 - 179 180 - 189 190 - 255

CH Function in TOUR Value

CLASSIC STROBE

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

AUTO

No function AUTO 01 AUTO 02 AUTO 03 AUTO 04 AUTO 05 AUTO 06 AUTO 07 AUTO 08 AUTO 09 AUTO 10 CUSTOM 01 CUSTOM 02 CUSTOM 03 CUSTOM 04 CUSTOM 05 CUSTOM 06 CUSTOM 07

000 - 009 010 - 019 020 - 029 030 - 039 040 - 049 050 - 059 060 - 069 070 - 079 080 - 089 090 - 099 100 - 109 110 - 119 120 - 129 130 - 139 140 - 149 150 - 159 160 - 169 170 - 179 180 - 189 190 - 199 200 - 255

000 - 040 041 - 050 051 - 060 061 - 070 071 - 080 081 - 090 091 - 100 101 - 110 111 - 120 121 - 130 131 - 140 141 - 150 151 - 160 161 - 170 171 - 180 181 - 190 191 - 200 201 - 210

Page 19

MOBY40

TR16

CH Function in TOUR Value

CUSTOM 08

CUSTOM 09 CUSTOM 10

AUTO SPEED

Since the walking speed (slow to fast)

DIMMER SPEED

Return settings Normal

DIM1 DIM2 DIM3 DIM4

211 - 220 221 - 230 231 - 255

000 - 255

000 - 009 010 - 029 030 - 069 070 - 129 130 - 189 190 - 255

CH Function in TR16 Value

1 MASTER DIMMER 000 - 255

MASTER DIMMER FINE

(CH13 select CUSTOM 01-10, CH2 CONTROL TIME)

RED

(CH13 select CUSTOM 01-10, CH3 CONTROL FADE)

4 RED FINE 000 - 255

5 GREEN 000 - 255

6 GREEN FINE 000 - 255

7 BLUE 000 - 255

8 BLUE FINE 000 - 255

9 AMBER 000 - 255

10 AMBER FINE 000 - 255

COLOR MACRO & WHITE

white color White 1: 3200K White 2: 3400K White 3: 4200K White 4: 4900K White 5: 5600K White 6: 5900K White 7: 6500K White 8: 7200K White 9: 8000K White 10: 8500K White 11: 10000K

000 - 255

000 - 010 011 - 030 031 - 050 051 - 070 071 - 090 091 - 110 111 - 130 131 - 150 151 - 170 171 - 200

201 - 205 206 - 210 211 - 215 216 - 220 221 - 225 226 - 230 231 - 235 236 - 240 241 - 245 246 - 250 251 - 255

Page 20

MOBY40

CH Function in TR16 Value

SPECIAL STROBE

No strobe Strobe (slow to fast) No strobe Lightning strobe (slow to fast) No strobe Random strobe (slow to fast)

CLASSIC STROBE

0 1 2 3 4 5

6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

AUTO

No function AUTO 01 AUTO 02 AUTO 03 AUTO 04 AUTO 05

AUTO 06 AUTO 07 AUTO 08 AUTO 09 AUTO 10 CUSTOM 01 CUSTOM 02 CUSTOM 03

000 - 009 010 - 099 100 - 109 110 - 179 180 - 189 190 - 255

000 - 040 041 - 050 051 - 060 061 - 070 071 - 080 081 - 090 091 - 100 101 - 110 111 - 120 121 - 130 131 - 140 141 - 150 151 - 160 161 - 170

CH Function in TR16 Value

CUSTOM 04 CUSTOM 05

CUSTOM 06 CUSTOM 07

AUTO

No function AUTO 01 AUTO 02 AUTO 03 AUTO 04 AUTO 05 AUTO 06 AUTO 07 AUTO 08 AUTO 09

AUTO 10 CUSTOM 01 CUSTOM 02 CUSTOM 03 CUSTOM 04 CUSTOM 05 CUSTOM 06 CUSTOM 07 CUSTOM 08 CUSTOM 09 CUSTOM 10

AUTO SPEED

Since the walking speed (slow to fast)

DIMMER SPEED

Return settings Normal

DIM1 DIM2 DIM3 DIM4

171 - 180 181 - 190 191 - 200 201 - 210

000 - 040 041 - 050 051 - 060 061 - 070 071 - 080 081 - 090 091 - 100 101 - 110 111 - 120 121 - 130 131 - 140 141 - 150 151 - 160 161 - 170 171 - 180 181 - 190 191 - 200 201 - 210 211 - 220 221 - 230 231 - 255

000 - 255

000 - 009 010 - 029 030 - 069 070 - 129 130 - 189 190 - 255

Page 21

MOBY40

AR2.DARC.1

CH Function in ARC.1 Value

1 RED 0 - 100% 000 - 255

2 GREEN 0 - 100% 000 - 255

3 BLUE 0 - 100% 000 - 255

AR1.D

CH Function in AR1.D Value

1 MASTER DIMMER 000 - 255

2 RED 0 - 100% 000 - 255

3 GREEN 0 - 100% 000 - 255

4 BLUE 0 - 100% 000 - 255

ARC.2

CH Function in AR2.D Value

1 MASTER DIMMER 000 - 255

2 RED 0 - 100% 000 - 255

3 GREEN 0 - 100% 000 - 255

4 BLUE 0 - 100% 000 - 255

5 AMBER 0 - 100% 000 - 255

AR2.S

CH Function in AR2.S Value

1 MASTER DIMMER 000 - 255

2 RED 0 - 100% 000 - 255

3 GREEN 0 - 100% 000 - 255

4 BLUE 0 - 100% 000 - 255

5 AMBER 0 - 100% 000 - 255

CH Function in ARC.2 Value

1 RED 0 - 100% 000 - 255

2 GREEN 0 - 100% 000 - 255

3 BLUE 0 - 100% 000 - 255

4 AMBER 0 - 100% 000 - 255

6 STROBE 2 000 - 255

HSV

CH Function in HSV Value

1 HUE 0 - 100% 000 - 255

2 SATURATION 0 - 100% 000 - 255

3 VALUE 0 - 100% 000 - 255

Page 22

3.14 CONFIGURAZIONE STATIC

Per impostare il bilanciamento personalizzato del rosso, verde, blue e ambra.

• Premere il tasto MENU per entrare nel menu principale, quindi premere il tasto UP/DOWN no a quando sul display non appare [STAT], quindi premere il tasto ENTER.

• Selezionare il canale rosso, verde, blu o ambra (RED - GREN -BLUE- AMBR) attraverso i tasti UP/DOWN.

• Per confermare premere il tasto ENTER.

• Impostare i valori (000 - 255), attraverso i tasti UP/DOWN.

• Inne, impostare il valore [STRB] tra (0 - 20) mediante i tasti UP/DOWN.

3.15 EDITING PROGRAMMI PERSONALIZZATI

Per eettuare le modiche dei programmi personalizzati procedere come segue:

• Premere il tasto MENU e poi premere il tasto UP/DOWN no a quando sul display non appare [EDIT], quindi premere il tasto ENTER.

• Selezionare il programma da modicare tra PR.01 - PR.10.

• Per ogni programma è possibile modicare 30 scene, intervendo sui valori del canale rosso (RED) , verde

(GREN), blue (BLUE) e ambra (AMBR); modicando i valori della funzione strobo (STRB), il tempo di esecuzio- ne della scena (TIME) ed inne la dissolvenza (FADE).

• I valori (000 - 255) possono essere selezionati attraverso i tasti UP/DOWN.

EFFECT KEY

• AT.01 - AT.10 per la selezione di programmi automatici; PR.01 - PR.10 per la selezione dei programmi modicabili.

• KEY1 - KEY6 Eect Keys accessibili da controller remoto ad infrarossi.

• CKY1 - CKY6 Color Keys accessibili da controller remoto ad infrarossi.

MOBY40

3.16 FUNZIONI SPECIALI

Premere il tasto MENU e selezionare attraverso i tasti direzionali la voce [SET ]; per confermare premere il tasto ENTER. È possibile accedere alle seguenti funzioni:

KEY

• Selezionando la funzione [KEY] è possibile attivare o disattivare la password di accesso.

• Selezionare [ON] o [OFF] a seconda che si voglia, rispettivamente, abilitare o disabilitare la password.

Quando l’unità è impostata su ON, dopo 30 secondi o al prossimo riavvio bisognerà immettere la password di accesso. NOTA - Le impostazioni di fabbrica relative alla password di accesso corrispondono alla combinazione dei tasti UP + DOWN + UP + DOWN. Premere ENTER per confermare.

UPLD

• Selezionando la funzione [UPLD] è possibile caricare i programmi personalizzati dalla unità corrente Master alle unità Slave. Per eseguire il trasferimento è necessario inserire la password che risulta essere la stessa per l’accesso principale.

• Durante la fase di caricamento dei programmi le unità Master e Slave si illumineranno di giallo.

• Se, durante questo processo, si presentasse un errore le unità si illumineranno di rosso.

• Se il caricamento dei programmi avviene con successo le unità si illumineranno invece di verde.

Page 23

MOBY40

REST

Selezionare la funzione [REST ] per ripristinare i valori di default. Per eseguire l’operazione è necessario inserire la password.

COLOR

• Selezionando la funzione [COLR] è possibile attivare/disattivare le modalità calibratura colore.

- Quando [RGBW] è selezionato, su RGB =255, 255, 255 il colore è visualizzato come calibrato nella modalità CAL2 (RGBW). Quando [COLOR] è impostato su [OFF], su RGB =255, 255, 255 il colore non può essere regolato e l’uscita mostrerà la massima potenza.

- Quando [UC] è selezionato, i colori sono regolati secondo un preset universale standard.

DIMX

Selezionare la funzione [DIMX] per entrare nella modalità dimmer e scegliere e simulare diverse velocità dimming. In particolare, quando è impostato su [OFF] il dimmer è lineare. [DIM1/2/3/4] rappresentano invece, i diversi valori di velocità nella modalità non lineare; [DIM1] è il valore più veloce mentre [DIM4] il più lento.

CURV

Selezionare la funzione [CURV] per regolare la forma della curva dimmer; far riferimento al graco ripor- tato di seguito per la caratteristica di ciascuna curva.

CURV dimming

1: OFF 2: CV1 3: CV3 4: CV4

Fig.14

DERR

Selezionare la funzione [DERR], per la gestione in caso di errore del segnale DMX.

- [SAVE] consente di salvare gli ultimi dati DMX in caso di errore del segnale DMX.

- [BLACK] consente di attivare la modalità blackout in caso di errore DMX.

SLCK

• Selezionando la funzione [SLCK] è possibile attivare o disattivare la password di accesso al menu di impostazioni.

• Selezionare [ON] o [OFF] a seconda che si voglia, rispettivamente, abilitare o disabilitare la password. Quando l’unità è impostata su ON, bisognerà immettere la password per accedere al menu impostazioni.

Page 24

STRB

• Il proiettore MOBY40 dispone di due dierenti impostazioni della strobo: CLAS strobo e SPEC strobo. Tali impostazioni sono valide sono nelle seguenti congurazioni DMX: Tour, AR2.S e TR16.

LIFE

• Selezionando la funzione [LIFE] è possibile sceglere LONG per un uso della batteria no a circa 12h, o scegliere NORM per un uso standard della batteria no a circa 10h.

3.17 CALIBRAZIONE

• Premere il tasto MENU e selezionare attraverso i tasti direzionali la voce [CAL]; inserire la password di accesso corrispondente alla combinazione dei tasti UP + DOWN + UP + DOWN. Premere ENTER per confermare.

IMPOSTAZIONI BIANCO

Per impostare il bilanciamento personalizzato della temperatura colore bianco:

• Premere il tasto MENU, quindi premere il tasto UP/DOWN no a quando sul display non appare

[CAL1], poi premere il tasto ENTER.

• Selezionare uno delle 11 impostazioni colore bianco pre-programmate (WHITE01 - WHITE11).

• Le impostazioni possono essere modicate, intervenendo sui valori (000 - 255) relativi ai canali rosso,

verde, blu e bianco (Red - Green - Blue - Ambra), attraverso i tasti UP e DOWN.

CALIBRAZIONE BIANCO

Per impostare il bilanciamento del bianco intervenendo sui parametri RGB:

• Premere il tasto MENU, quindi premere il tasto UP/DOWN no a quando sul display non appare

[CAL2], poi premere il tasto ENTER.

• Selezionare il canale rosso, verde, blu attraverso il tasto UP/DOWN.

• Per confermare premere il tasto ENTER

• Impostare i valori 000 - 255 attraverso i tasto UP/DOWN

Quando la nuova impostazione è attivata, l’unità di controllo DMX sceglierà RGB=255, 255, 255 il colore bianco verrà fatto dagli attuali valori RGB nella modalità [CAL2]

MOBY40

3.18 FUNZIONAMENTO WIRELESS DMX

• Collegare il trasmettitore wireless DMX ad un controller DMX in modo che possa trasmettere il segnale alle unità collegate (g.15). NOTA - Assicurarsi che l’installazione del MOBY40 non superi la distanza massima di 300 metri dal trasmettitore wireless DMX.

• Accendere tutte le unità.

• Entrare nel menu dell’unità, e abilitare il controllo wireless.

- Premere il tasto MENU, quindi premere il tasto UP/DOWN no a quando sul display non appare [RUN], poi premere il tasto ENTER per confermare.

- Premere il tasto UP/DOWN e selezionare la modalità [DMX] per impostare la modalità di funzionamento.

- Successivamente, dal menu principale, selezionare la voce [WDMX] e procedere con l’attivazione selezionando l’opzione [ON] dall’opzione [ACTI].

NOTA - Far riferimento all’indicatore LED posizionato vicino al display del pannello di controllo.

• Se il trasmettirore wireless DMX è congurato correttamente con il MOBY40 è possibile controllare l’unità in modalità wireless.

• Se il processo di congurazione è fallito selezionare [YES] dal menu [REST].

Page 25

Trasmettitore wireless

MOBY40

Fig.15

Indicatore WDMX

Antenna wireless

PANNELLO DI CONTROLLO

Page 26

3.19 CONTROLLER REMOTO AD INFRAROSSI

Con il controller remoto ad infrarossi (g.16) si possono gestire diverse funzioni, come riportato di seguito.

MOBY40

STATIC PLAY

STATIC CONTROLS

R+

G+

R G -

Fig.16

STATIC CONTROLS

• Premere il tasto [STATIC PLAY] per entrare nella riproduzione [STATIC].

• Eettuare le regolazioni usando i tasti [RED], [GREEN], [BLUE] e [STROBE].

• Regolare il livello di luminosità usando i tasti [DIMMER].

ON/OFF

A+ B+ AB-

COLORKEY CONTROLSEFFECTKEY CONTROLS

DIMMER (-)SPEED (+)

DIMMER (+)SPEED (-)

EFFECT CONTROLS

• Premere il tasto [EFFECT 01-06] per riprodurre il preset desiderato.

• Selezionare [SPEED+] o [SPEED-] per regolare la velocità di riproduzione.

• In questa modalità, non è possibile regolare il livello di luminosità degli eetti utilizzando i tasti

[DIMMER].

COLOR CONTROLS

• Premere il tasto [COLOR 01-06] per riprodurre il preset colore desiderato.

• Regolare il livello di luminosità usando i tasti [DIMMER].

• Modicare i colori tenendo premuto il tasto [COLOR 01-06] n quando le unità non lampeggiano,

quindi eettuare le regolazioni usando i tasti [RED], [GREEN], [BLUE], [STROBE] e [DIMMER].

Page 27

MOBY40

- 4 - MANUTENZIONE

4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO

• Durante gli interventi, assicurarsi che l’area relativa al luogo di installazione sia libera da personale non qualicato.

• Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare nché l’unità non si sia rareddata.

• Alloggiamenti, elementi di ssaggio e di installazione (sotto, truss, sospensioni) devono essere total-

mente esenti da qualsiasi deformazione.

• I cavi di alimentazione devono essere in condizione impeccabile e devono essere sostituiti immediatamente nel momento in cui anche un piccolo problema viene rilevato.

• Si dovrebbe procedere, ad intervalli regolari, alla pulizia della parte frontale per asportare polvere, fumo e altre particelle. Solo così, la luce può essere irradiata con la luminosità massima. Per la pulizia usare un panno morbido, pulito e un detergente per vetri come si trovano in commercio. Quindi asciugare le parti delicatamente.

Page 28

- 5 - APPENDICE

5.1 VISTA ESPLOSA

MOBY40

No ITEM

1 Take indicator light waterproof button switch

2 Diode socket

3 Three color LED

4 Clear glass

Lens waterproof rubber ring

Ø 80 lens

LED board

Copper water joint

Lithium battery components

Wireless receiver PCB

Driver board

Isolation sheet

Control board

Display board

Line board base

Adaptor PCB

Waterproof button switch

Power connector reds (male)

Display screen lens

Rubber foot

Waterproof power switch

Watertight strain relief

Infrared receiving head

Waterproof antenna

10° frosted akes

Rubber cover

Page 29

Page 30

reproduced in any form or by any means for any commercial use.

In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the

characteristics stated in this instruction manual at any time and without prior notice.

All revisions and updates are available in the ‘manuals’ section on site www.musiclights.it

Page 31

MOBY40

TABLE OF CONTENTS

Safety

General instructions Warnings and installation precautions General information

1 Introduction

1. 1 Description

1. 2 Technical specications

1. 3 Operating elements and connections

2 Installation

2. 1 Operating position

3 Functions and settings

3. 1 Connections

3. 2 Operation

3. 3 Basic

3. 4 Menu structure

3. 5 Operation in automatic mode

3. 6 Master/Slave mode

3. 7 Linking

3. 8 DMX conguration

3. 9 DMX mode

3. 10 Adjusting the start address

3. 11 Connection of the DMX line

3. 12 Construction of the DMX termination

3. 13 DMX control

3. 14 Static conguration

3. 15 Editing custom programs

3. 16 Special functons

3. 17 Calibration function

3. 18 Operation with wireless DMX

3. 19 Infrared remote controller

2 2 3

4 4 7

9 11 12 12 13 13 13 14 12 14 15 15 16 20 20 20 22 22 24

Packing content

4 Maintenance

4. 1 Maintenance and cleaning the unit

5 Appendix

5. 1 Exploded view

Warranty

• MOBY40

• User manual

Page 32

WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit.

MOBY40

SAFETY

General instruction

• The products referred to in this manual conform to the European Community Directives and are therefore marked with .

• Supply voltage of this product is DC24V; never connect directly to AC220V. Leave servicing to skilled personnel only. Never make any modications on the unit not described in this instruction manual, otherwise you will risk an electric shock.

• Connection of the power adapter must be made to a power supply system tted with ecient earthing (Class I appliance according to standard EN 60598-1). It is, moreover, recommended to protect the supply lines of the units from indirect contact and/or shorting to earth by using appropriately sized residual current devices.

• The connection to the main network of electric distribution must be carried out by a qualied electrical installer. Check that the voltage correspond to those for which the unit is designed as given on the electrical data label.

• This unit is not for home use, only professional applications.

• Never use the xture under the following conditions:

- in places subject to vibrations or bumps;

- in places with a temperature of over 35°C.

• Make certain that no inammable liquids, water or metal objects enter the xture.

• Do not dismantle or modify the xture.

• All work must always be carried out by qualied technical personnel. Contact the nearest sales point for

an inspection or contact the manufacturer directly.

• If the unit is to be put out of operation denitively, take it to a local recycling plant for a disposal which is not harmful to the environment.

Warnings and installation precautions

• If this device will be operated in any way dierent to the one described in this manual, it may suer damage and the guarantee becomes void. Furthermore, any other operation may lead to dangers like short circuit, burns, electric shock, etc.

• Always make sure that the equipment is installed securely.

• Install the xture in a well ventilated place.

• Keep any inammable material at a safe distance from the xture.

• Never look directly at the light beam. Please note that fast changes in lighting, e. g. ashing light, may

trigger epileptic seizures in photosensitive persons or persons with epilepsy.

• Shields, lenses or ultraviolet screens shall be changed if they have become damaged to such an extent that their eectiveness is impaired.

• The lamp (LED) shall be changed if it has become damaged or thermally deformed.

• Always charge with supplied charger.

• Always charge with ight-case open.

• It is recommended to charge at a temperature between 0 - 35°C.

• Always recharge within 3 days of use.

• Do not charge for more than 24 hours.

• Always turn o battery storage switch when storing for longer than 7 days.

• Always carry out one full discharge and charge cycle every 3 months.

• Always store with full load.

Page 33

MOBY40

• Always use and store xture in a vertical.

• Always store in a dry environment away from direct sunlight.

• Always switch o battery storage switch when carryng out maintenance.

• When cleaning unit, please do not use solvents such as acetone or alcohol, since they may damage the

of the unit outer nish.

GENERAL INFORMATION

Shipments and claims

The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual damage will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

Warranty and returns

The guarantee covers the xture in compliance with existing regulations. You can nd the full version of the “General Guarantee Conditions” on our web site www.musiclights.it. Please remember to register the piece of equipment soon after you purchase it, logging on www.musiclights.it. The product can be also registered lling in and sending the form available on your guarantee certicate. For all purposes, the validity of the guarantee is endorsed solely on presentation of the guarantee certicate. Music & Lights will verify the validity of the claim through examination of the defect in relation to proper use and the actual validity of the guarantee. Music & Lights will eventually provide replacement or repair of the products declining, however, any obligation of compensation for direct or indirect damage resulting from faultiness.

Page 34

MOBY40

- 1 - INTRODUCTION

1.1 DESCRIPTION

MOBY40 represents latest innovation brought by Prolights in the eld of totally-wireless luminaries. Highly compact dimensions in 5.5kg only put MOBY40 on top of its category. Internal lithium battery allows up to 24 hours in color-changing mode and up to 10 hours in full output mode, reducing weight to 50% compared to old-generation projectors. MOBY40 employs a CREE LED source featuring hi-power 40W RGBA/FC, for full-spectrum color output and enhanced uniformity even on short-distance projection. Dierent control modes are available on-board, like 2.4GHz WDMX with built-in antenna, infra-red transmission by remote control and classic wired DMX. MOBY40 is a project conceived for rental: lightweight, portable and versatile, it can be used as projector in several events or also be installed ignoring all aspects of electrical wiring, power consumption and signal distribution.

1.2 TECHNICAL SPECIFICATIONS

Light source and optics

• 1x40W RGBA/FC CREE LED

• Lumen: >800

• Lux: 1997@2m

• Energy-saving LEDs featuring more vivid colours and lower power consumption compared to tradi-

tional lamps

• Colour synthesis: RGBA/FC color mixing (>16 million colours) for a limitless colour range

• White temperature presets: 3200K~10000K

• Projection angle: 15°

• LED blocks inclination: Tilt adjustment up to 15°-35°

• LEDs average life span: >50’000 h

Electronics and features

• Several DMX selectable congurations (3, 4, 6, 10, 15 channels) for advanced or basic controlling

- 3 channels: RGB

- 3 channels: HSV

- 4 channels: dimmer, RGB

- 4 channels: RGBA

- 6 channels: dimmer, RGBA, strobe

- 10 channels: dimmer, RGBA, macro, strobo, auto programs, programs speed, dimmer speed

- 15 channels: dimmer, dimmer ne, RGBA, RGBA ne, macro, strobo, auto programs, programs speed, dimmer speed

• WDMX: Built-in antenna receiver (2.4 Ghz) by Wireless Solution Sweden

• IR controller: infra-red sensor controlled by remote

• LED display user interface for auto programs execution, static colour mode, creation of custom shows

• 5 dierent dimming available curves

• Master/Slave mode for stand-alone operations of more units

• Linear and “stepless” transition between DMX values

• Flicker free operations (400Hz)

• Silent operations, due to natural cooling of the peculiar chassis and to absence of fans

Page 35

MOBY40

13°

Structure and Power supply

• Protection: IP44, IP54 (with rain-cover)

• Steel cover with mirror nishing

• Internal Protection: IP44 (indoor/outdoor)

• Tempered glass front panel

• Battery: 24V

• Battery autonomy: 24 hours (color change mode), 12 hours (permanent white full-on)

• Recharge operations: 6-units Road case with integrated battery charger or by external power supply

• Recharge time: 12 hours max

• LED battery status indicator

• Load/Storage battery switch

• Dmx connections: XLR 3p Input/Output

• Ergonomic carrying handle for transportation and positioning

• Adjustable foot support for tilt regulation (up to 10°)

• Power unit: 100-240V 50/60Hz

• Working temperature: 0/+35°

• Weight: 5,5 kg

• Dimensions (WxHxD): 154x287x154 mm

154

Photometric data

154 287

Fig.1

2.0m

1997lx

4.0m

499lx

6.0m

221lx

8.0m

124lx

10.0m

Illuminance at a Distance

Lux Center Beam Angle: 13° Beam Width

Fig.2

0.45m

0.91m

1.36m

1.82m

2.27m79lx

Page 36

Flight-case FCLMOBYE (optional)

Flight-case designed to contain 6pcs MOBY 40 with battery charger kit included..

• Internal separated compartments with charger plug for every device

• Case power input: Powercon IN (MENAC3FCA)

• Dimensions (LxHxD): 685x585x405 mm

NOTE Always charge with ight-case open.

MOBY40

Fig.3

Changer speciﬁcations (optional)

• Voltage: AC100-240V, 50/60 Hz

• Output: DC24V, 2A

• LED:

£200mA

Fig.4

Page 37

MOBY40

1.3 OPERATING ELEMENTS AND CONNECTIONS

1. WIRELESS RECEIVING ANTENNA

2. HANDLE

3. DMX OUT ( 3-pole XLR): 1 = ground, 2 = DMX -, 3 = DMX +

4. DMX IN (3-pole XLR): 1 = ground, 2 = DMX -, 3 = DMX +

5. BATTERY STORAGE SWITCH

6. BATTERY CHARGING INPUT

7. FOOT RELEASE

8. CONTROL PANEL

• Display LCD

Fig.5

• MENU button: used to access the menu or to return a previous menu option

• ENTER button: used to select and store the current menu or conrm the current function value or option within a menu

• UP button: navigates upwards through the menu list and increases the numeric value when in a function.

• DOWN button: navigates downwards through the menu list and decreases the numeric value when in a function

Page 38

MOBY40

- 2 - INSTALLATION

2.1 OPERATING POSITION

This lighting xture is powered using a sealed lead acid battery which requires that the correct product orientation is always maintained for operation, storage and charging.

Upright operation

Adjust operating angle: 10°

TILT adjustment: 15°- 35°

Fig.6

Incorrect installation

Incorrect operating angle

Page 39

- 3 - FUNCTIONS AND SETTINGS

3.1 CONNECTIONS

Battery charging input

ATTENTION:

• Do not connect DMX.

• Only for specied charger.

• Do not connect any other data cables.

MOBY40

Fig.7

Page 40

MOBY40

Data input & output

ATTENTION:

• Do not connect power.

• Only for DMX data connection.

• Data input cannot be used at the same time as the wireless data receiver.

DMX - INPUT

XLR plug

Data output

Pin1 : GND - Shield Pin2 : - Negative Pin3 : + Positive

Fig.8

Data input

DMX - OUTPUT

XLR socket

Page 41

MOBY40

3.2 OPERATION

Press the ON/OFF button for 3 seconds to turn ON/O lighting xture (when battery storage switch is On). Then the unit is ready for operation and can be operated via a DMX controller or it independently performs its show program in succession. After operation, switch o the unit with the same switch. (IMPORTANT - the battery discharges if the battery storage switch is On). The LED control will show the amount of battery power that is remaining (g.9). The battery should be recharged when RED is shown. During charging the LED indicates GREEN to show that the battery is charging. Please note that GREEN does not indicate that the battery is fully charged. When the battery is fully charged, the LED indicator will turn o when the battery is fully charged.

ON/OFF button

FRONT PANEL

Wireless

Tilt adjustment

Fig.9

Infrared receiver

Power status

• Green: power status >70%

• Yellow: power status >20%

• Red: power status = empty

ATTENTION - In the event that the battery storage switch is OFF, it is not possible to charge the battery. In this case, when the mains power is connected to the xture, the LED indicator will show GREEN for 30 seconds and then fade out. This shows that electrical contact has been made between the lighting xture and the battery charging system. The BATTERY STORAGE SWITCH must be ON in order to charge the battery.

Page 42

3.3 BASIC

Access control panel functions using the four panel buttons located directly underneath the LED Display (g.10).

MOBY40

Fig.10

MODE UP DOWN ENTER

Used to access the menu or to return a previous menu option

3.4 MENU STRUCTURE

STAT

AUTO

RUN DMX / SLAVE

ADDR D.(001-512)

PERS TOUR / TR16 / ARC.1 / AR1.D / ARC.2 / AR2.D / AR2.S / HSV

EDIT

SET

Navigates upwards through the menu list and increases the numeric value when in a function

RED R.(000-255) GREN G.(000-255) BLUE B.(000-255)

AMBR A.(000-255)

STRB S.(000-255)

AT.01 ÷ AT.10 P.(000-255)

PR.01 ÷ PR.10

EKY1 ÷ EKY6 AT.01 ÷ AT.10, PR.01 ÷ PR.10

CKY1 ÷ CKY6 RED, GREN, BLUE, AMBR, STRB,

KEY ON/OFF UPLD **** SEND OK

REST **** REST OK COLR OFF/ RGBW / UC DIMX DIM1 / DIM2 / DIM3 / DIM4 / OFF CURV OFF / CV1 / CV2 / CV3 DERR SAVE/ BLAK

SLCK OFF/ON

Navigates downwards through the menu list and decreases the numeric value when in a function

SC.01

...

SC.30

RED, GREN,

BLUE, AMBR, STRB,

TIME, FADE

Used to select and store the current menu or conrm the current function value or option within a menu

R.(000-255), G.(000-255),

B.(000-255), A. (000-255),S.(000-255),

T.(000-255), F.(000-255)

R.(000-255), G.(000-255),B.(000-255),

A. (000-255), S.(000-255),

Page 43

MOBY40

SET

CAL

(Password:

UP-DOWN

UP-DOWN)

WDMX

3.5 OPERATION IN AUTOMATIC MODE

If no DMX control signal is present at the DMX INPUT, the unit independently runs through its show programme provided that the blackout mode is switched o:

• Press the button MENU, then press the button UP/DOWN so many times until the display shows [AUTO]. Press the button ENTER to conrm.

• Press the button UP/DOWN to switch between the programs (AT.01 - AT.10 or PR.01 - PR.10). The unit will operate in automatic mode.

IMPORTANT: Programs AT.01 - AT.10 are fully pre-programmed and will not be altered by changes in EDIT mode. Programs PR.01 - PR.10 are fully pre-programmed and can be edited in EDIT mode. NOTE - In automatic mode the unit will be set as MASTER.

STRB SPEC/CLAS

LIFE LONG/ECON

CAL1 WH.01 ÷ WH.11

****

CAL2

CALR **** CALR OK

ACTI ON/OFF

REST NO/YES OK

RED R.(000-255) GREN G.(000-255) BLUE B.(000-255)

AMBR A. (000-255)

RED R.(000-255) GREN G.(000-255) BLUE B.(000-255)

3.6 MASTER/SLAVE MODE

This mode will allow you to link up the units together without a controller. Choose a unit to function as the Master. The unit must be the rst unit in line; other units will work as slave (SLAV) with the same eect:

• Press the button MENU, then press the button UP/DOWN so many times until the display shows [RUN]. Press the button ENTER to conrm.

• Press UP/DOWN to set the unit as slave (SLAV).

• Select the desired program (see section 3.5).

• Use standard DMX cables to daisy chain your units together via the DMX connector on the rear of the

units. For longer cable runs we suggest a terminator at the last xture (see page 15).

3.7 LINKING

Several units may be interconnected in order to control all further slave units to the same eect of the master unit.

1. Connect the DMX OUT of the master unit via 3-pole XLR cable to the DMX IN of the rst slave unit.

2. Connect the DMX OUT of the rst slave unit to the DMX IN of the second slave unit, etc. until all units are connected in a chain.

Page 44

MOBY40

3.8 DMX CONFIGURATIONS

MOBY40 is equipped with 8 DMX conguration.

• Press the button MENU, then press the button UP/DOWN so many times until the display shows [PERS]. Press the button ENTER to conrm.

• Select the desired DMX conguration (TOUR - TR16 - ARC.1 - AR1.D - ARC.2 - AR2.D - AR2.S - HSV) through the buttons UP/DOWN.

The tables on page 16 indicate the operating mode and DMX value. The MOBY40 is equipped with 3-pole XLR connections.

3.9 DMX MODE

• Press the button MENU, then press the button UP/DOWN so many times until the display shows [RUN]. Press the button ENTER to conrm.

• Press the buttons UP/DOWN to select [DMX] mode.

• Then enter the [ADDR] mode to set the ID address.

• Press the buttons UP/DOWN to select the desired value (001-512).

• After the setting value is automatically saved.

3.10 ADJUSTING THE START ADDRESS

To able to operate the MOBY40 with a light controller, adjust the DMX start address for the rst a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the rst DMX channel, adjust the start address 33 on the MOBY40. The other functions of the light eect panel are then automatically assigned to the following addresses. An example with the start address 33 is shown below:

Number of

DMX channels

Start address

(example)

DMX Address

occupied

Next possible start

address for unit No. 1

Next possible start

address for unit No. 2

12 33 33-44 45 57 69

DMX Address: 33 DMX Address: 69DMX Address: 45 DMX Address: 5 7

DMX512 Controller

Example 12 DMX channels conﬁguration

Fig.11

Next possible start

address for unit No. 3

. . . . . . . . . . . .

Page 45

MOBY40

3.11 CONNECTION OF THE DMX LINE

DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω impedance and low capacity. The following diagram shows the connection mode:

DMX - INPUT

XLR plug

Pin1 : GND - Shield Pin2 : - Negative Pin3 : + Positive

Fig.12

DMX - OUTPUT

XLR socket

ATTENTION The screened parts of the cable (sleeve) must never be connected to the system’s earth, as this would cause faulty xture and controller operation. Over long runs can be necessary to insert a DMX level matching amplier. For those connections the use of balanced microphone cable is not recommended because it cannot transmit control DMX data reliably.

• Connect the controller DMX input to the DMX output of the rst unit.

• Connect the DMX output to the DMX input of the following unit. Connect again the output to the input

of the following unit until all the units are connected in chain.

• When the signal cable has to run longer distance is recommended to insert a DMX termination on the last unit.

3.12 CONSTRUCTION OF THE DMX TERMINATION

The termination avoids the risk of DMX 512 signals being reected back along the cable when they reaches the end of the line: under certain conditions and with certain cable lengths, this could cause them to cancel the original signals. The termination is prepared by soldering a 120Ω 1/4 W resistor between pins 2 and 3 of the 5-pin male XLR connector, as shown in gure.

Fig13

Example: 3 pin XLR connector

Page 46

3.13 DMX CONTROL

TOUR

MOBY40

CH Function in TOUR Value

1 MASTER DIMMER 000 - 255

RED

(CH8 select CUSTOM 01-10, CH2 CONTROL TIME)

GREEN

(CH8 select CUSTOM 01-10, CH3 CONTROL FADE)

4 BLUE 000 - 255

5 AMBER 000 - 255

COLOR MACRO & WHITE

white color White 1: 3200K White 2: 3400K White 3: 4200K White 4: 4900K White 5: 5600K White 6: 5900K White 7: 6500K White 8: 7200K White 9: 8000K White 10: 8500K White 11: 10000K

SPECIAL STROBE

No strobe Strobe (slow to fast)

No strobe Lightning strobe (slow to fast) No strobe Random strobe (slow to fast)

000 - 255

000 - 010 011 - 030 031 - 050 051 - 070 071 - 090 091 - 110 111 - 130 131 - 150 151 - 170 171 - 200

201 - 205 206 - 210 211 - 215 216 - 220 221 - 225 226 - 230 231 - 235 236 - 240 241 - 245 246 - 250 251 - 255

000 - 009 010 - 099 100 - 109 110 - 179 180 - 189 190 - 255

CH Function in TOUR Value

CLASSIC STROBE

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

AUTO

No function AUTO 01 AUTO 02 AUTO 03 AUTO 04 AUTO 05 AUTO 06 AUTO 07 AUTO 08 AUTO 09 AUTO 10 CUSTOM 01 CUSTOM 02 CUSTOM 03 CUSTOM 04 CUSTOM 05 CUSTOM 06 CUSTOM 07

000 - 040 041 - 050 051 - 060 061 - 070 071 - 080 081 - 090 091 - 100 101 - 110 111 - 120 121 - 130 131 - 140 141 - 150 151 - 160 161 - 170 171 - 180 181 - 190 191 - 200 201 - 210

Page 47

MOBY40

TR16

CH Function in TOUR Value

CUSTOM 08

CUSTOM 09 CUSTOM 10

AUTO SPEED

Since the walking speed (slow to fast)

DIMMER SPEED

Return settings Normal

DIM1 DIM2 DIM3 DIM4

211 - 220 221 - 230 231 - 255

000 - 255

000 - 009 010 - 029 030 - 069 070 - 129 130 - 189 190 - 255

CH Function in TR16 Value

1 MASTER DIMMER 000 - 255

MASTER DIMMER FINE

(CH13 select CUSTOM 01-10, CH2 CONTROL TIME)

RED

(CH13 select CUSTOM 01-10, CH3 CONTROL FADE)

4 RED FINE 000 - 255

5 GREEN 000 - 255

6 GREEN FINE 000 - 255

7 BLUE 000 - 255

8 BLUE FINE 000 - 255

9 AMBER 000 - 255

10 AMBER FINE 000 - 255

COLOR MACRO & WHITE

white color White 1: 3200K White 2: 3400K White 3: 4200K White 4: 4900K White 5: 5600K White 6: 5900K White 7: 6500K White 8: 7200K White 9: 8000K White 10: 8500K White 11: 10000K

000 - 255

000 - 010 011 - 030 031 - 050 051 - 070 071 - 090 091 - 110 111 - 130 131 - 150 151 - 170 171 - 200

201 - 205 206 - 210 211 - 215 216 - 220 221 - 225 226 - 230 231 - 235 236 - 240 241 - 245 246 - 250 251 - 255

Page 48

MOBY40

CH Function in TR16 Value

SPECIAL STROBE

No strobe Strobe (slow to fast) No strobe Lightning strobe (slow to fast) No strobe Random strobe (slow to fast)

CLASSIC STROBE

0 1 2 3 4 5

6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

AUTO

No function AUTO 01 AUTO 02 AUTO 03 AUTO 04 AUTO 05

AUTO 06 AUTO 07 AUTO 08 AUTO 09 AUTO 10 CUSTOM 01 CUSTOM 02 CUSTOM 03

000 - 009 010 - 099 100 - 109 110 - 179 180 - 189 190 - 255

000 - 040 041 - 050 051 - 060 061 - 070 071 - 080 081 - 090 091 - 100 101 - 110 111 - 120 121 - 130 131 - 140 141 - 150 151 - 160 161 - 170

CH Function in TR16 Value

CUSTOM 04 CUSTOM 05

CUSTOM 06 CUSTOM 07

AUTO

No function AUTO 01 AUTO 02 AUTO 03 AUTO 04 AUTO 05 AUTO 06 AUTO 07 AUTO 08 AUTO 09

AUTO 10 CUSTOM 01 CUSTOM 02 CUSTOM 03 CUSTOM 04 CUSTOM 05 CUSTOM 06 CUSTOM 07 CUSTOM 08 CUSTOM 09 CUSTOM 10

AUTO SPEED

Since the walking speed (slow to fast)

DIMMER SPEED

Return settings Normal

DIM1 DIM2 DIM3 DIM4

171 - 180 181 - 190 191 - 200 201 - 210

000 - 255

000 - 009 010 - 029 030 - 069 070 - 129 130 - 189 190 - 255

Page 49

MOBY40

AR2.DARC.1

CH Function in ARC.1 Value

1 RED 0 - 100% 000 - 255

2 GREEN 0 - 100% 000 - 255

3 BLUE 0 - 100% 000 - 255

AR1.D

CH Function in AR1.D Value

1 MASTER DIMMER 000 - 255

2 RED 0 - 100% 000 - 255

3 GREEN 0 - 100% 000 - 255

4 BLUE 0 - 100% 000 - 255

ARC.2

CH Function in AR2.D Value

1 MASTER DIMMER 000 - 255

2 RED 0 - 100% 000 - 255

3 GREEN 0 - 100% 000 - 255

4 BLUE 0 - 100% 000 - 255

5 AMBER 0 - 100% 000 - 255

AR2.S

CH Function in AR2.S Value

1 MASTER DIMMER 000 - 255

2 RED 0 - 100% 000 - 255

3 GREEN 0 - 100% 000 - 255

4 BLUE 0 - 100% 000 - 255

5 AMBER 0 - 100% 000 - 255

CH Function in ARC.2 Value

1 RED 0 - 100% 000 - 255

2 GREEN 0 - 100% 000 - 255

3 BLUE 0 - 100% 000 - 255

4 AMBER 0 - 100% 000 - 255

6 STROBE 2 000 - 255

HSV

CH Function in HSV Value

1 HUE 0 - 100% 000 - 255

2 SATURATION 0 - 100% 000 - 255

3 VALUE 0 - 100% 000 - 255

Page 50

3.14 STATIC CONFIGURATION

To set the custom balance of red, blue and green:

• Press the button MENU, then press the button UP/DOWN so many times until the display shows [STAT]. Press the button ENTER to conrm.

• Select the color red, green or blue (RED - GREN -BLUE- AMBR) through the buttons UP and DOWN and then press the button ENTER.

• Set the value (000 - 255), through the buttons UP/DOWN.

• Set the value of the [STRB] tra (0 - 20) through the buttons UP/DOWN.

3.15 EDITING CUSTOM PROGRAMS

To set the custom balance of red, blue and green:

• Press the button MENU, then press the button UP/DOWN so many times until the display shows [EDIT ]. Press the button ENTER to conrm.

• Select the program PR.01 - PR.10.

• Each custom program has 30 steps that can be edited.

• Each step allows the creation of a scene using red (RED), green (GREEN), blue (BLUE), amber (AMBR), (STRB),

(TIME) and (FADE).

• Set the value (000 - 255), through the buttons UP/DOWN.

3.16 SPECIAL FUNCTIONS

Press the button MENU and select through the directional buttons the [SETTINGS] mode; and press the button ENTER to conrm. It is possible to view to following functions:

MOBY40

KEY

This menu allows the user to adjust key operation settings for this xture. Select [ON] for automatic lock out. Password to re-enter the display is UP + DOWN + UP + DOWN

UPLD

• Select [UPLD] to upload the custom programs from the current Master unit to the Slave units.

• In order to activate the upload function the password must be entered. Password is the same as the

main access password.

• When uploading the Master and Slave units will display yellow.

• If an error occurs when uploading the Master and/or Slave units will display red.

• On successful uploading of the custom programs the Master and Slave units will display green.

REST

• In order to reset custom modesto default values select [REST].

COLOR

• [COLOR] is for activate/deactivate the color calibration functions.

- When [RGBW] is selected, on RGB =255, 255, 255 the color is displayed as calibrated in CAL2 (RGBW).

- When [COLOR] is set [OFF], on RGB =255, 255, 255 the RGB values are not adjusted and the output is most powerful.

- When [UC] is selected, the RGB output adjusted to a standard preset universal color which balances xtures from dierent generations.

Page 51

MOBY40

DIMX

• Enter [DIM] to select dimmer mode and dimmer speed. When dimmer is set to [OFF], the RGBW and MASTER DIMMER are linear. The Dim1/2/3/4 are speed modes of the non linear dimmer, [DIM1] is the faster, while [DIM4] is the slowest.

NOTE - The factory default setting is [DIM4].

CURV

[CURV] allows the user to adjust the shape of the dimming curve. See the CURV chart to understand more about actual dimming curves.

CURV dimming

1: OFF 2: CV1 3: CV3 4: CV4

Fig.14

DERR

Enter to [DERR] to control in case of DMX signal errors.

- [SAVE] saves the latest data DMX on error DMX signal.

- [BLACK] allows you to activate the mode on error DMX blackout.

SLCK

[SLCK] is used to lock the settings menu. When [SLCK] is set to ON the user must insert passcode (UP + DOWN + UP + DOWN) in order to access the settings menu.

STRB

This xture allows for two dierent strobe personality settings, [CLAS] strobe or [SPEC] strobe. The [STRB] settings are only valid in the DMX personalities TOUR, AR2.S and TR16.

LIFE

• [LIFE] (Battery life); [LONG] for extended battery operation (approx. 12hrs), [NORM] for standard battery operation (approx.10hrs).

Page 52

3.17 CALIBRATION FUNCTION

Press the button MENU to enter the password conrmation, to enter the correct password UP+DOWN+UP+DOWN button, press the MENU in the correct password will enter show submenu.

WHITE SETTING

Enter the [CAL] mode to select white color of dierent color temperature;

• Press the button MENU then press the button UP/DOWN so many times until show [CAL1]. Press the button ENTER to conrm.

• There are 11 pre-programmed white colors (WHITE01 - WHITE11) can be edited by using red, green, blue, and white (Red - Green - Blue - Amber).

• Set the value (000 - 255), through the buttons UP and DOWN.

WHITE BALANCE

Enter the [CAL2] mode to adjust the RGB parameter to make dierent whites.

• Press the button MENU so many times until show [CAL2] and press the button ENTER to conrm.

• Select red, green blue or white (RED - GREEN -BLUE), through the button UP/DOWN. Press the but-

ton ENTER to conrm.

• Set the value 000 - 255, through the button UP/DOWN.

• When the new setting is activated, the DMX controller choose RGB=255, 255, 255 the write color will

be made by actual RGB values on the [CAL2].

3.18 OPERATION WITH WIRELESS DMX

• Connect to DMX Controller, the transmitter will transmit signal to the other connected xtures (g.15). NOTE - Be sure the MOBY40 are Max 300 meters around the transmitter.

• Power on all units.

• Enter menu mode of the unit, set wireless control to be available.

- Press the button MENU then press the button UP/DOWN so many times until show [RUN]. Press the button ENTER to conrm.

- Press the buttons UP and DOWN to select [DMX] mode.

• Then enter the [WDMX] mode to change WDMX settings.

- Enter the [ACTI] menu to turn On/O WDMX functionality.

- Enter the [REST] menu to reset the WDMX pairing.

• Once a lighting xture has been paired with a WDMX transmitter, the green signal indicator will display. Once a lighting xture has been paired with a WDMX transmitter, the lighting xture cannot be paired with another WDMX transmitter. If a lighting xture requires pairing with a new WDMX transmitter, the steps must ben repeated.

MOBY40

Page 53

DMX Transmitter

MOBY40

Fig.15

WDMX green signal indicator LED

Wireless antenna

CONTROL PANEL

Page 54

3.19 INFRARED REMOTE CONTROLLER

The infrared remote controller for MOBY40 allows to control dierent functions.

MOBY40

STATIC PLAY

STATIC CONTROLS

R+

G+

R G -

Fig.16

STATIC CONTROLS

• Select the [STATIC PLAY] key to enter the [STATIC] play mode

• Adjust [STATIC] play using [RED], [GREEN], [BLUE] and [STROBE].

• Adjust light level using the [DIMMER] keys.

ON/OFF

A+ B+ AB-

COLORKEY CONTROLSEFFECTKEY CONTROLS

DIMMER (-)SPEED (+)

DIMMER (+)SPEED (-)

EFFECT CONTROLS

• Select from [EFEECT key 01] to [EFEECT key 06] to play required pre-set color.

• Select [SPEED+] o [SPEED-] to adjust speed play function.

• It is not possible to adjust the light level of the EFFECT programs using the [DIMMER] keys.

COLOR CONTROLS

• Select from [COLOR key 01] to [COLOR key 06] to play required pre-set color.

• Adjust light level using the [DIMMER] keys

• Edit colors by press & holding a [COLOR KEY] until lighting xtures ash, then adjust using [RED], [GREEN],

[BLUE] and [STROBE] and [DIMMER] keys.

Page 55

MOBY40

- 4 - MAINTENANCE

4.1 MAINTENANCE AND CLEANING THE UNIT

• Make sure the area below the installation place is free from unwanted persons during setup.

• Switch o the unit, unplug the main cable and wait until the unit has cooled down.

• Housings, xations and installation spots (ceiling, trusses, suspensions) should be totally free from any

deformation.

• The main cables must be in impeccable condition and should be replaced immediately even when a small problem is detected.

• It is recommended to clean the front at regular intervals, from impurities caused by dust, smoke, or other particles to ensure that the light is radiated at maximum brightness. For cleaning, disconnect the main plug from the socket. Use a soft, clean cloth moistened with a mild detergent. Then carefully wipe the part dry. For cleaning other housing parts use only a soft, clean cloth. Never use a liquid, it might penetrate the unit and cause damage to it.

Page 56

- 5 - APPENDIX

5.1 EXPLODED VIEW

MOBY40

No ITEM

1 Take indicator light waterproof button switch

2 Diode socket

3 Three color LED

4 Clear glass

Lens waterproof rubber ring

Ø 80 lens

LED board

Copper water joint

Lithium battery components

Wireless receiver PCB

Driver board

Isolation sheet

Control board

Display board

Line board base

Adaptor PCB

Waterproof button switch

Power connector reds (male)

Display screen lens

Rubber foot

Waterproof power switch

Watertight strain relief

Infrared receiving head

Waterproof antenna

10° frosted akes

Rubber cover

Page 57

CERTIFICATO DI GARANZIA

GUARANTEE CERTIFICATE

Place Stamp Here

Arancare

Spett.le

Music&Lights S.r.l.

Via Appia Km 136.200 04020 Itri (LT) Italy

The guarantee covers the unit

in compliance with existing

regulations. You can ﬁnd the

full version of the “General

Il prodotto è coperto da garanzia

in base alle vigenti normative.

Sul sito www.musiclights.it è

possibile consultare il testo

Guarantee Conditions” on our

web site www.musiclights.it.

integrale delle “Condizioni

Generali di Garanzia”.

Abstract

General Guarantee Conditions

Estratto dalle

Condizioni Generali di Garanzia

piece of equipment soon after you

• Please remember to register the

procedere alla registrazione del

• Si prega, dopo l’acquisto, di

purchase it, logging on

www.musiclights.it. The product

can be also registered lling in and

prodotto sul sito www.musiclights.it.

In alternativa il prodotto può essere

registrato compilando e inviando il

sending the form available on your

guarantee certicate.

modulo riportato sul retro.

• Sono esclusi i guasti causati da

• Defects caused by inexperience

imperizia e da uso non appropriato

and incorrect handling of the

equipment are excluded.

eective if the equipment has

been tampered.

• The guarantee will no longer be

• The guarantee makes no provision

dell’apparecchio.

qualora l’apparecchio sia stato

manomesso.

• La garanzia non ha più alcun eetto

sostituzione dell’apparecchio.

• La garanzia non prevede la

for the replacement of the

equipment.

esterne, le lampade, le manopole, gli

• Sono escluse dalla garanzia le parti

switches and removable parts are

• External parts, lamps, handles,

interruttori e le parti asportabili.

• Le spese di trasporto e i rischi

not included in the guarantee.

conseguenti sono a carico del

• Transport costs and subsequent

possessore dell’apparecchio.

risks are responsibility of the

owner of the equipment.

the guarantee is endorsed solely

• For all purposes, the validity of

garanzia è avallata unicamente

dalla presentazione del certicato di

garanzia.

• A tutti gli eetti la validità della

on presentation of the guarantee

certicate.

Page 58

FORM TO BE FILLED IN AND MAILED / CEDOLA DA COMPILARE E SPEDIRE FORM TO BE FILLED IN AND KEPT / CEDOLA DA COMPILARE E CONSERVARE

Purchased by / Acquistato da

Purchasing date

Data acquisto

del Rivenditore

ZIP CODE / C.A.P.

PROV.

CITY / CITTA’

ADDRESS / VIA N.

NAME / NOME

Dealer’s stamp

and signature

Timbro e rma

SURNAME / COGNOME

SERIAL N° / SERIE N°

MODEL / MODELLO

Purchased by / Acquistato da

Purchasing date

Data acquisto

del Rivenditore

ZIP CODE / C.A.P.

PROV.

CITY / CIT Tà

ADDRESS / VIA N.

NAME / NOME

Dealer’s stamp

and signature

Timbro e rma

SURNAME / COGNOME

SERIAL N° / SERIE N°

MODEL / MODELLO

Page 59

Page 60

Music & Lights S.r.l. entertainment technologies

Via Appia km 136,200 - 04020 Itri (LT) ITALY tel. +39 0771 72190 fax +39 0771 721955 www.musiclights.it [email protected]

ISO 9001:2008

Certified Compa ny
