LUMIPIX16H

LINEAR LED BATTEN

MANUALE UTENTE

USER MANUAL

IT - EN

Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso.

Al ne di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modicare, in

qualunque momento e senza preavviso, le speciche menzionate nel presente manuale di istruzioni.

Tutte le revisioni e gli aggiornamenti sono disponibili nella sezione 'Manuali' sul sito www.musiclights.it

La riproduzione - anche parziale - per propri scopi commerciali è vietata.

REV.001-12/13

LUMIPIX16H

INDICE

Sicurezza

Avvertenze generali Attenzioni e precauzioni per l’installazione Informazioni generali

1 Introduzione

1. 1 Descrizione

1. 2 Speciche tecniche

1. 3 Elementi di comando e di collegamento

2 Installazione

2. 1 Montaggio

3 Funzioni e impostazioni

3. 1 Funzionamento

3. 2 Impostazione base

3. 3 Struttura menu

3. 4 Modalità Auto Show

3. 5 Modalità Static

3. 6 Modalità Master/Slave

3. 7 Collegamento

3. 8 Congurazione canale DMX

3. 9 Modalità DMX

3. 10 Collegamenti della linea DMX

3. 11 Costruzione del terminatore DMX

3. 12 Canali DMX

3. 13 Funzioni dispositivo

3. 14 Informazioni sul dispositivo

3. 15 Calibrazione bianco

4 4 5

6 6 7

9 9 10 13 13 13 13 14 14 15 15 16 19 19 20

Contenuto dell'imballo:

4 Manutenzione

4. 1 Manutenzione e pulizia del sistema ottico

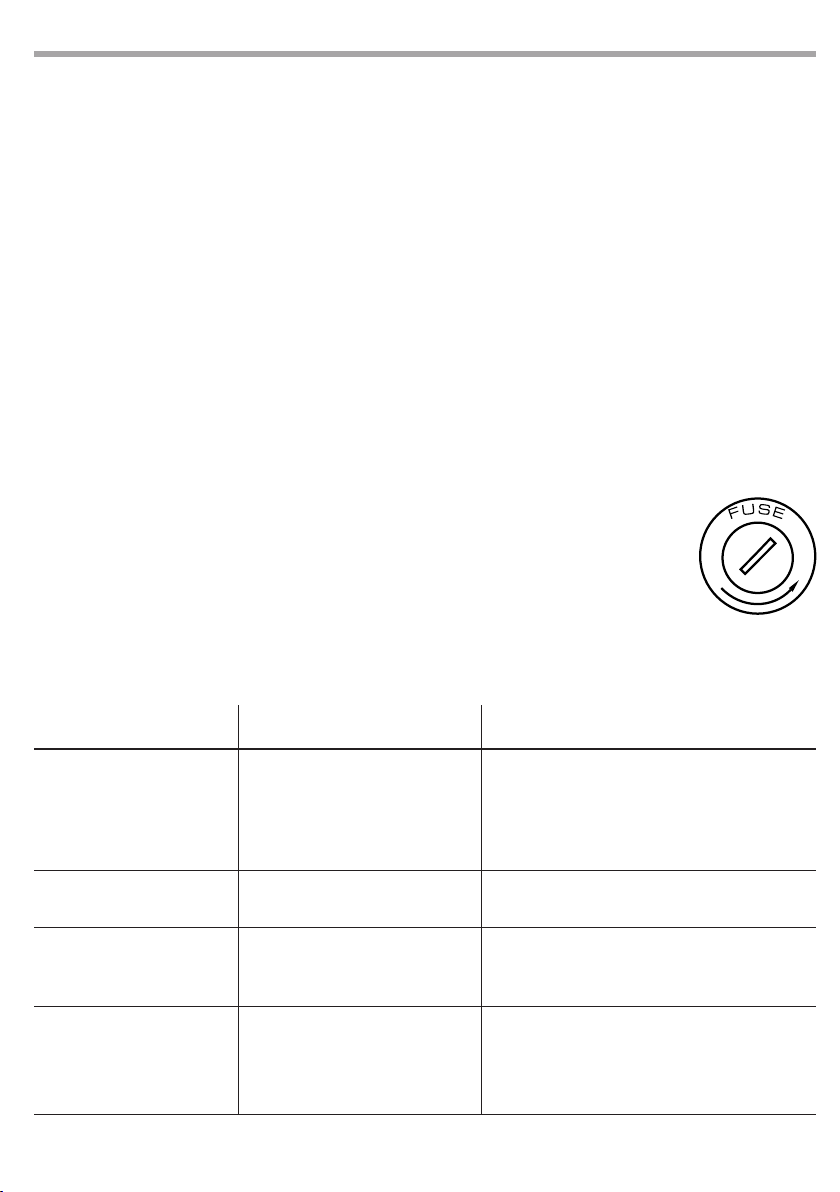

4. 2 Sostituzione fusibile

4. 3 Risoluzione dei problemi

Certificato di garanzia

• LUMIPIX16H

• Staa di ssaggio (2pz.)

• Cavo di alimentazione

• Manuale utente

21 21 21

ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità.

LUMIPIX16H

SICUREZZA

Avvertenze generali

• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e pertanto recano la sigla .

• Il dispositivo funziona con pericolosa tensione di rete 230V~. Non intervenire mai al suo interno al di fuori delle operazioni descritte nel presente manuale; esiste il pericolo di una scarica elettrica.

• È obbligatorio eettuare il collegamento ad un impianto di alimentazione dotato di un’eciente messa a terra (apparecchio di Classe I secondo norma EN 60598-1). Si raccomanda, inoltre, di proteggere le linee di alimentazione delle unità dai contatti indiretti e/o cortocircuiti verso massa tramite l’uso di interruttori dierenziali opportunamente dimensionati.

• Le operazioni di collegamento alla rete di distribuzione dell’energia elettrica devono essere eettuate da un installatore elettrico qualicato. Vericare che frequenza e tensione della rete corrispondono alla frequenza ed alla tensione per cui l’unità è predisposta, indicate sulla targhetta dei dati elettrici.

• L’unità non per uso domestico, solo per uso professionale.

• Evitare di utilizzare l’unità:

- in luoghi soggetti a vibrazioni, o a possibili urti;

- in luoghi a temperatura superiore ai 45°C.

• Evitare che nell’unità penetrino liquidi inammabili, acqua o oggetti metallici.

• Non smontare e non apportare modiche all’unità.

• Tutti gli interventi devono essere sempre e solo eettuati da personale tecnico qualicato. Rivolgersi al più vicino centro di assistenza tecnica autorizzato.

• Se si desidera eliminare il dispositivo denitivamente, consegnarlo per lo smaltimento ad un’istituzione locale per il riciclaggio.

Attenzioni e precauzioni per l’installazione

• Se il dispositivo dovesse trovarsi ad operare in condizioni dierenti da quelle descritte nel presente manuale, potrebbero vericarsi dei danni; in tal caso la garanzia verrebbe a decadere. Inoltre, ogni altra operazione potrebbe provocare cortocircuiti, incendi, scosse elettriche, rotture etc.

• Prima di iniziare qualsiasi operazione di manutenzione o pulizia sull’unità togliere la tensione dalla rete di alimentazione.

• È assolutamente necessario proteggere l’unità per mezzo di una fune di sicurezza. Nell’eseguire qualsiasi intervento attenersi scrupolosamente a tutte le normative (in materia di sicurezza) vigenti nel paese di utilizzo.

• Installare l’unità in un luogo ben ventilato.

• Mantenere i materiali inammabili ad una distanza di sicurezza dall’unità.

• I ltri, le lenti o gli schermi ultravioletti se danneggiati possono limitare la loro ecienza.

• I LED devono essere sostituiti se danneggiati o termicamente deformati.

• Non guardare direttamente il fascio luminoso. Tenete presente che i veloci cambi di luce possono provocare attacchi d’epilessia presso persone fotosensibili o epilettiche.

• Non toccare l’alloggiamento del prodotto quando è in funzione perché potrebbe essere molto caldo.

LUMIPIX16H

INFORMAZIONI GENERALI

Spedizioni e reclami

Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/cliente. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

Garanzie e resi

Il prodotto è coperto da garanzia in base alle vigenti normative. Sul sito www.musiclights.it è possibile consultare il testo integrale delle “Condizioni Generali di Garanzia”. Si prega, dopo l’acquisto, di procedere alla registrazione del prodotto sul sito www.musiclights.it. In alternativa il prodotto può essere registrato compilando e inviando il modulo riportato alla ne del manuale. A tutti gli eetti la validità della garanzia è avallata unicamente dalla presentazione del certicato di garanzia. Music & Lights constata tramite verica sui resi la difettosità dichiarata, correlata all’appropriato utilizzo, e l’eettiva validità della garanzia; provvede quindi alla riparazione dei prodotti, declinando tuttavia ogni obbligo di risarcimento per danni diretti o indiretti eventualmente derivanti dalla difettosità.

LUMIPIX16H

- 1 - INTRODUZIONE

1.1 DESCRIZIONE

LUMIPIX16H è un proiettore lineare LED in formato da 100cm, disegnato per un utilizzo professionale grazie all’innovativo sistema ottico e sorgente luminosa basata sulla miscelazione di 6 colori, RGBWAP Full Color per orire performance cromatiche senza precedenti. La sorgente luminosa si compone di 16x12W RGBWAP FullColor LEDs ad alta ecienza, orendo una generazione colori avazata rispetto i proiettori di vecchia generazione, con pieno controllo sulla saturazione e temperatura del colore.Il design supersottile e leggero unito in combinazione alle straordinaria precisione cromatica e output luminoso, rendono LUMIPIX16H un proiettore essibile e versatile per applicazioni di qualsiasi genere come architetturale, cyclorama, wall-washer, eetto pixel, blinder.

1.2 SPECIFICHE TECNICHE

SORGENTE LUMINOSA

• Sorgente: 16x12W RGBWAP LEDs

• Flusso luminoso: 3408lm

• Lux: (15°) 1986lux @3m Full

• Durata media sorgente: >50.000 h

OTTICA

• Angolo di proiezione: 22°

• Angolo di campo: 36°

• Diametro: 42mm

• Ottiche aggiuntive: 25° and 45° (optional)

SISTEMA COLORE

• Color Mixing: RGBWAP/FC

• White Presets: 3200-10000K

• Ruota colori: Ruota colori virtuale con preset

• Macros: Pixel Macro con controllo di velocità e intensità

EFFETTI DINAMICI

• Static Color Mode: Riproduzione statica di un colore

• Manual Color Mode: Regolazione manuale di un colore

• Auto Mode: Programmi automatici preimpostati con regolazione velocità

CORPO

• Corpo: Robusto prolo in alluminio

• Colore: Nero

CONTROLLO

• Protocolli: DMX512

• Canali DMX: 3/6/8/12/96/101ch

• Pixel Control: Controllo Pixel2Pixel

• Display: Display LCD

• Upgrade Firmware: Si, con interfaccia USB-DMX (UPBOX1) non inclusa

• Master/Slave: per il controllo di più unità collegate in catena

ELETTRONICA

• Dimmer: 0~100% lineare, Elettronico

• Curve Dimmer: 4 Curve dimmer regolabili

• Strobo/Shutter: 1-25 Hz, elettronico

• Temperatura d’esercizio: -10° / 45°

• Flicker: Flicker free

LUMIPIX16H

ALIMENTAZIONE

• Power Supply: 100-240V – 50/60Hz

• Potenza assorbita (a 230V): 164W

• Potenza assorbita (a 120V): 166W

• Output (a 230V): 12 unità connesse in serie

CARATTERISTICHE FISICHE

• Connessioni di segnale: 3p in/out

• Connessioni di alimentazione: PowerCON in/out

• IP: 33

• Rareddamento: Proiettore privo di ventole e struttura disegnata per una dissipazione a convezione naturale

• Sospensione e ssaggio: Staa per il ssaggio in sospensione e per il posizionamento del proiettore con qualsiasi orientamento

• Dimensioni (LxAxP): 1000x63x180mm

• Peso: 5,1kg

1.3 ELEMENTI DI COMANDO E COLLEGAMENTI

Pannello Posteriore

1. STAFFA DI MONTAGGIO

2. MANOPOLA DI FISSAGGIO per la staa di

montaggio

3. DMX IN (XLR a 5 poli):

1 = massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C

4. DMX OUT (XLR a 5 poli):

1= massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C

5. DMX IN (XLR a 3 poli):

1 = massa, 2 = DMX -, 3 = DMX +

6. DMX OUT (XLR a 3 poli):

1= massa, 2 = DMX -, 3 = DMX +

7. PANNELLO DI CONTROLLO con display e 4

7 8 9 10

114 6

Fig.1

pulsanti per accesso e gestione delle diverse funzioni

8. POWER IN ( PowerCON IN): per il collegamento ad una presa di rete (100-240V~/50-60Hz) tramite il cavo rete in dotazione.

9. POWER OUT ( PowerCON OUT): collegamento per l'alimentazione all'unità successiva.

10. ALLOGGIAMENTO FUSIBILE in caso di rottura del fusibile, sostituire sempre con uno dello stesso tipo e dello stesso valore (T2A-250V).

11. GND POINT usato per la messa a terra del dispositivo

LUMIPIX16H

- 2 - INSTALLAZIONE

2.1 MONTAGGIO

Il LUMIPIX16H può essere collocato su un piano solido. Inoltre, grazie alle possibilità di ssaggio sulla doppia staa (g.2), l’unità può essere montata anche a testa in giù, su una traversa. Per il ssaggio occorrono dei supporti robusti per il montaggio. L’area di collocazione deve avere una stabilità suciente e supportare almeno 10 volte il peso dell’unità. Inoltre assicurarsi di rispettare tutte le avvertenze in materia di sicurezza.

• Fissare il proiettore attraverso l’apposita staa (1) ad una collocazione idonea.

• È assolutamente necessario assicurare il proiettore contro la caduta utilizzando un cavo di sicurezza: in particolare collegare il cavo in un punto adatto in modo che la caduta del proiettore non possa superare i 20 cm.

• Orientare il proiettore intervenendo, se necessario, sulla manopola della staa di montaggio (2).

Fig.2

LUMIPIX16H

- 3 - FUNZIONI E IMPOSTAZIONI

3.1 FUNZIONAMENTO

Per accendere il LUMIPIX16H, inserire la spina del cavo di alimentazione in una presa di rete (90-240V~/5060Hz). L’unità può essere comandata da un unità DMX di comando luce oppure svolgere autonomamente il suo programma. Per spegnere il LUMIPIX16H, staccare la spina dalla presa di rete. Per maggiore comodità è consigliabile collegare l’unità con una presa comandata da un interruttore.

3.2 IMPOSTAZIONE BASE

Il LUMIPIX16H dispone di un LCD display e 4 pulsanti per accesso alle funzioni del pannello di controllo (g.3).

MENU UP

DOWNENTER

MENU UP DOWN ENTER

Per scorrere il menu principale o tornare ad una opzione del menu precedente

Per scorrere attraverso le diverse funzioni in ordine discendente o aumentare il valore della funzione stessa

Per scorrere attraverso le diverse funzioni in ordine ascendente o diminuire il valore della funzione stessa

Per entrare nel menu selezionato o confermare il valore attuale della funzione o l'opzione all'interno di un menu

Fig.3 - Funzione dei tasti

3.3 STRUTTURA MENU

MENU (LEVEL 1) (LEVEL 2) (LEVEL 3) REMARK

1 Auto Auto Speed

< Auto 0 > < Auto 0 > < 100 >

2 Static Static Fix C

LUMIPIX16H

< Auto 1 > < 100 > < Auto 2 > < 100 > < Auto 3 > < 100 >

... ...

< Auto 11 > < 100 > < Auto 12 > < 100 >

< Fade > < 100 >

< Fix C > <RGBAWP> C1: R

<RGBAWP> C2: G <RGBAWP > C3: B <RGBAWP> C4: A <RGBAWP> C5: W <RGBAWP> C6: P <RGBAWP> C7: RG <RGBAWP > C8: RB <RGBAWP> C9: RA <RGBAWP> C10: RW <RGBAWP> C11: RP <RGBAWP > C12: GB <RGBAWP> C13: GA <RGBAWP> C14: GW <RGBAW P> C15: GP <RGBAWP> C16: BA <RGBAWP> C17: BW <RGBAWP> C18: BP <RGBAWP> C19: AW <RGBAWP> C20: AP <RGBAWP> C21: WP <RGBAWP > C22: RGB <RGBAWP> C23: RGA <RGBAWP> C24: RGW <RGBAW P> C25: RGP <RGBAWP> C26: RBA <RGBAWP> C27: RBW

<RGBAWP> C28: RBP <RG BAWP> C29: RAW <RG BAWP> C30: RAP

LUMIPIX16H

<RG BAWP> C31: RWP <RG BAWP> C32: GBA <RG BAWP> C33: GBW <RG BAWP> <RG BAW P> C35: BAW <RG BAWP> C36: BAP <RG BAWP > C37: AWP <RG BAWP> C38: BWP <RG BAWP> C39: GAW <RG BAWP> C40: GAP <RG BAWP> C41: GWP <RG BAWP> C42: RGBA <RG BAWP> C43: RGBW <RG BAWP> C44: RGBP <RG BAWP> C45: RGAW <RG BAWP> C46: RGAP <RG BAWP> C47: RGWP <RG BAW P> C48: RBAW <RG BAWP> C49: RBAP <RG BAWP> C50: RBWP <RG BAWP > C51: RAWP <RG BAWP> C52: GBAW <RG BAWP> C53: GBAP <RG BAWP> C54: GBWP <RG BAWP > C55: GAWP <RG BAWP> C56: BAWP <RG BAWP> C57: RGBAW <RG BAWP> C58: RGBAP <RG BAWP> C59: RGBWP <RG BAWP > C60: RGAWP <RG BAWP> C61: RBAWP <RG BAWP> C62: GBAWP <RG BAWP> C63: RGBAWP

C34: GBP

3 Dim Mode Dim Mode

< DIM 1 > < O >

< Manu C > Manual C Value

< R=255> < R=255> < G=255> < G=255> < B=255> < B=255> < A=255> < A=255>

< W=255> < W=255>

< P=255> < P=255>

Back Lite

5 Info Auto

6 Address Address

7 Channel Channel

< 12Ch > < 6Ch >

8 M & S Mode M & S Mode

< Master > < Master >

9 White Balance Value

10 Temp

< 35 C >

Back Lite

< On > < On >

Fix Hours

Version

< 001 > < 512 >

Balance < R=255> < R=255>

LUMIPIX16H

< DIM 1 > < DIM 2 > < DIM 3 >

< 10 s > < 20 s > < 30 s >

Test

< 0 H >

< V1.0 >

< 8Ch > < 12Ch > < 96Ch >

< 101Ch >

< HSV >

< HSI >

< Slave >

< G=255> < G=255> < B=255> < B=255>

LUMIPIX16H

3.4 MODALITÀ AUTO SHOW

Se alla presa DMX non è presente alcun segnale di comando DMX, l’unità può svolgere il suo programma Show autonomamente:

• Premere il tasto MENU no a quando sul display non appare [AUTO], quindi premere il tasto ENTER.

• Premere il tasto UP/DOWN per scorrere al programma show desiderato (AUTO 0 - AUTO 12) e confermare con il tasto ENTER. L’unità entrerà in modalità automatica mandando in esecuzione lo show selezionato, per il quale è possibile regolare la velocità di esecuzione [SPEED].

• Attraverso i tasti UP/DOWN selezionare la velocità di esecuzione desiderata, slow-fast [0-100].

• Premere ENTER per salvare l’impostazione.

IMPORTANTE - I programmi AUTO 0 - AUTO 12 sono completamente pre-programmati e non possono essere modicati. Invece, la modalità MANU C consente di creare gamme di colori combinando insieme i colori RGBWAP.

• Premere il tasto MENU no a quando sul display non appare [STATIC], quindi premere il tasto ENTER.

• Attraverso i tasti UP/DOWN selezionare [MANU C], quindi premere il tasto ENTER.

• Selezionare il colore [R-G-B-A-W-P] attraverso i tasti UP/DOWN.

• Per confermare premere il tasto ENTER.

• Impostare i valori (000 - 255), attraverso i tasti UP/DOWN, quindi premere il tasto ENTER.

• Premere il tasto MENU per tornare indietro o attendere alcuni secondi per uscire dal menu di impostazione.

3.5 MODALITÀ STATIC

L’unità dispone di preset colori pre-programmati che possono essere impostati attraverso la seguente procedura:

• Per entrare nella modalità static, premere il tasto MENU ripetutamente no a quando sul display non appare [STATIC], quindi premere ENTER per confermare.

• Utilizzare i tasti UP/DOWN per selezionare la funzione preset color [FIXT C], quindi premere ENTER per confermare.

• Selezionare il preset color desiderato [R - G - B - A- W - P - RB - RG ecc.] attraverso i tasti UP/DOWN.

• Premere il tasto ENTER per salvare l’impostazione.

3.6 MODALITÀ MASTER/SLAVE

Questa modalità consente di collegare in linea più unità LUMIPIX16H senza un controller. La prima unità sarà impostata come master e le altre funzioneranno come slave con lo stesso eetto.

• Premere il tasto MENU no a quando sul display non appare [M & S], quindi premere il tasto ENTER.

• Premere i tasti UP/DOWN e selezionare la modalità (MASTER, SLAVE) per impostare le unità come master o slave. Premere il tasto ENTER per confermare.

• Sull’unità master selezionare il programma desiderato come indicato al paragrafo 3.4.

• Servirsi dei connettori DMX del LUMIPIX16H e di un cavo XLR per formare una catena di unità. In certe condizioni e lunghezze si consiglia di eettuare una terminazione come mostrato a pagina 15.

3.7 COLLEGAMENTO

Si possono collegare più unità anché tutte le unità secondarie abbiano lo stesso eetto luce dell’unità principale (Master).

1. Collegare l’uscita DMX OUT dell’unità principale con l’ingresso DMX IN della prima unità secondaria servendosi di un cavo XLR a 3/5 poli.

2. Collegare l’uscita DMX OUT della prima unità secondaria con l’ingresso DMX IN della seconda unità secondaria ecc.

LUMIPIX16H

3.8 CONFIGURAZIONE CANALI DMX

Il LUMIPIX16H dispone di diverse congurazioni dei canali DMX a cui si può accedere dal pannello di controllo.

• Premere il tasto MENU no a quando sul display non appare [CHANNEL], quindi premere il tasto ENTER.

• Attraverso i tasti UP/DOWN selezionare la congurazione dei canali DMX che si desidera (6CH - 8CH - 12CH

- 96CH - 101CH - HSV - HSI). Premere il tasto ENTER per confermare. Le tabelle a pagina 16 indicano le modalità di funzionamento e i relativi valori DMX. Come interfaccia DMX, l’unità possiede dei contatti XLR a 3/5 poli.

3.9 MODALITÀ DMX

• Per impostare l’indirizzo DMX, premere il tasto MENU no a quando sul display non appare [ADDRESS],

quindi premere il tasto ENTER.

• Premere il tasto UP/DOWN per selezionare il valore desiderato (001-512); tenere premuto invece il tasto

UP/DOWN per lo scorrimento veloce.

• Premere il tasto ENTER per confermare l’impostazione. Per poter comandare il LUMIPIX16H con un’unità di comando luce, occorre impostare l’indirizzo di start DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per comandare la funzione del primo canale DMX, si deve impostare sul LUMIPIX16H l’indirizzo di start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi.

Numero

canali DMX

Indirizzo di

start (esempio)

Indirizzo DMX

occupati

Prossimo indirizzo di start

possibile per unità n°1

Prossimo indirizzo di start

possibile per unità n°2

8 33 33-40 41 49 57

DMX Address: 33 DMX Address: 57DMX Address: 41 DMX Address: 49

DMX512 Controller

Esempio di configurazione a 8 canali DMX

Prossimo indirizzo di start

possibile per unità n°3

. . . . . . . . . . . .

Fig.4

LUMIPIX16H

3.10 COLLEGAMENTI DELLA LINEA DMX

La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito:

DMX - INPUT

Spina XLR

Pin1 : Massa - Schermo Pin2 : - Negativo Pin3 : + Positivo Pin4 : N/C Pin5 : N/C

DMX - OUTPUT

Presa XLR

Fig.5

ATTENZIONE La parte schermata del cavo (calza) non deve mai essere collegata alla terra dell’impianto; ciò comporterebbe malfunzionamenti delle unità e dei controller. Per passaggi lunghi può essere necessario l’inserimento di un amplicatore DMX. In tal caso, è sconsigliato utilizzare nei collegamenti cavo bilanciato microfonico poiché non è in grado di trasmettere in modo adabile i dati di controllo DMX.

• Collegare l’uscita DMX del controller con l’ingresso DMX della prima unità;

• Collegare, quindi, l’uscita DMX con l’ingresso DMX della successiva unità; l’uscita di quest’ultima con l’ingresso di quella successiva e via dicendo nchè tutte le unità sono collegate formando una catena.

• Per installazioni in cui il cavo di segnale deve percorrere lunghe distanze è consigliato inserire sull’ultima unità una terminazione DMX.

3.11 COSTRUZIONE DEL TERMINATORE DMX

La terminazione evita la probabilità che il segnale DMX 512, una volta raggiunta la ne della linea stessa venga riesso indietro lungo il cavo, provocando, in certe condizioni e lunghezze, la sua sovrapposizione al segnale originale e la sua cancellazione. La terminazione deve essere eettuata, sull’ultima unità della catena, con connettori XLR a 3/5 pin, saldando una resistenza di 120Ω (minimo 1/4W) tra i terminali 2 e 3, così come indicato in gura.

Esempio: connettore XLR a 3 pin

Fig.6

3.12 CANALI DMX

LUMIPIX16H

MODE

FUNCTION DMX

6 Ch

RED

0~100% 000 - 255

GREEN

0~100% 000 - 255

BLUE

0~100% 000 - 255

AMBER

0~100% 000 - 255

WHITE

0~100% 000 - 255

PURPLE

0~100% 000 - 255

MODE

FUNCTION DMX

8 Ch

DIMMER

0~100% 000 - 255

RED

0~100% 000 - 255

GREEN

0~100% 000 - 255

BLUE

0~100% 000 - 255

AMBER

0~100% 000 - 255

WHITE

0~100% 000 - 255

PURPLE

0~100% 000 - 255

STROBE

No function Strobe Slow to Fast

Value

000 - 010 011 - 255

MODE

FUNCTION DMX

12 Ch

DIMMER

0~100% 000 - 255

RED

0~100% 000 - 255

GREEN

0~100% 000 - 255

BLUE

0~100% 000 - 255

AMBER

0~100% 000 - 255

WHITE

0~100% 000 - 255

PURPLE

0~100% 000 - 255

STROBE

No function Strobe Slow to Fast

COLOR MACRO + WHITE BALANCE

No Function R: 100% / G: 0-100% / B: 0% R: 100-0% / G: 100% / B: 0% R: 0% / G: 100% / B: 0-100% R: 0% / G: 100-0% / B: 100% R: 0-100% / G: 0% / B: 100% R: 100% / G: 0% / B: 100-0% R: 100% / G: 0-100% / B: 0-100% R: 100-0% / G: 100-0% / B: 100% R: 100% / G: 100% / B: 100% / W: 100%

Color temperature 1 Color temperature 2 Color temperature 3 Color temperature 4 Color temperature 5 Color temperature 6 Color temperature 7 Color temperature 8 Color temperature 9 Color temperature 10 Color temperature 11

AUTO PROGRAMS

No Function Auto program 1

Value

000 - 010 011 - 255

000 - 010 011 - 030 031 - 050 051 - 070 071 - 090 091 - 110 111 - 130 131 - 150 151 - 170 171 - 200 201 - 205 206 - 210 211 - 215 216 - 220 221 - 225 226 - 230 231 - 235 236 - 240 241 - 245 246 - 250 251 - 255

000 - 010 011 - 027

LUMIPIX16H

MODE

FUNCTION DMX

12 Ch

Auto programs 2 Auto programs 3 Auto programs 4 Auto programs 5 Auto programs 6 Auto programs 7

Auto programs 8 Auto programs 9 Auto programs 10 Auto programs 11 Auto programs 12 Fade programs Auto programs 0 (Auto 1-12)

AUTO SPEED

Auto speed slow to fast 000 - 255

DIMMER SPEED

Preset dimmer speed from display menu Dimmer speed mode o

Dimmer speed mode1 (fast speed) Dimmer speed mode2 (middle speed) Dimmer speed mode3 (slow speed)

Value

028 - 044 045 - 061 062 - 078 079 - 095 096 - 112 113 - 129 130 - 146 147 - 163 164 - 180 181 - 197 198 - 214 215 - 231 232 - 255

000 - 051 052 - 101 102 - 152 153 - 203 204 - 255

MODE

96 Ch

1 RED1 000 - 255

2 GREEN1 000 - 255

3 BLUE1 000 - 255

4 AMBER1 000 - 255

5 WHITE1 000 - 255

6 PURPLE1 000 - 255

7 RED2 000 - 255

8 GREEN2 000 - 255

9 BLUE2 000 - 255

10 AMBER2 000 - 255

11 WHITE2 000 - 255

FUNCTION DMX

Value

12 PURPLE2 000 - 255

...

91 RED16 000 - 255

92 GREEN16 000 - 255

93 BLUE16 000 - 255

94 AMBER16 000 - 255

95 WHITE16 000 - 255

96 PURPLE16 000 - 255

...

LUMIPIX16H

MODE

FUNCTION DMX

101 Ch

1 RED1 000 - 255

2 GREEN1 000 - 255

3 BLUE1 000 - 255

4 AMBER1 000 - 255

5 WHITE1 000 - 255

6 PURPLE1 000 - 255

... ... ...

91 RED16 000 - 255

92 GREEN16 000 - 255

93 BLUE16 000 - 255

94 AMBER16 000 - 255

95 WHITE16 000 - 255

96 PURPLE16 000 - 255

Value

MODE

FUNCTION DMX

101 Ch

AUTO SPEED

Auto speed slow to fast 000 - 255

DIMMER

0~100% 000 - 255

STROBE

100

No function Strobe Slow to Fast

DIMMER SPEED

Preset dimmer speed from display menu Dimmer speed mode o

101

Dimmer speed mode1 (fast speed) Dimmer speed mode2 (middle speed) Dimmer speed mode3 (slow speed)

MODE

FUNCTION DMX

3 Ch

1 HUE 000 - 255

2 SATURATION 000 - 255

3 VALUE (BRIGHTNESS) 000 - 255

Value

000 - 010 011 - 255

000 - 051 052 - 101 102 - 152 153 - 203 204 - 255

Value

AUTO PROGRAMS

No Function Auto program 1 Auto programs 2 Auto programs 3 Auto programs 4 Auto programs 5 Auto programs 6

Auto programs 7 Auto programs 8 Auto programs 9 Auto programs 10 Auto programs 11 Auto programs 12 Fade programs Auto programs 0 (Auto 1-12)

000 - 010 011 - 027 028 - 044 045 - 061 062 - 078 079 - 095 096 - 112 113 - 129 130 - 146 147 - 163 164 - 180 181 - 197 198 - 214 215 - 231 232 - 255

MODE

FUNCTION DMX

3 Ch

1 HUE 000 - 255

2 SATURATION 000 - 255

3 INTENSITY 000 - 255

Value

LUMIPIX16H

3.13 FUNZIONI DISPOSITIVO

Per il LUMIPIX16H è possibile accedere alle seguenti funzioni dispositivo:

Dimmer

• Per entrare nella modalità dimmer e scegliere e simulare diverse curve dimming, premere il tasto MENU ripetutamente no a quando sul display non compare [DIM MODE], quindi premere il tasto ENTER.

• Premere il tasto UP/DOWN per selezionare [O - DIM1 - DIM2 - DIM3].

• Premere il tasto ENTER per confermare la scelta.

• Premere il tasto MENU per tornare indietro o attendere alcuni secondi per uscire dal menu di impostazione.

BackLite

• Per regolare il tempo della retroilluminazione display, premere il tasto MENU ripetutamente no a quando sul display non compare [BACKLITE], quindi premere il tasto ENTER.

• Premere il tasto UP/DOWN per selezionare [On - 10S - 20S - 30S].

• Premere il tasto ENTER per confermare la scelta.

• Premere il tasto MENU per tornare indietro o attendere alcuni secondi per uscire dal menu di impostazione.

3.14 INFORMAZIONI SUL DISPOSITIVO

Auto Test

Permette di vericare il corretto funzionamento dell'unità. Per avviare il test procedere nel seguente modo:

• Premere il tasto MENU ripetutamente no a quando sul display non compare [INFO] quindi premere ENTER per confermare.

• Selezionare attraverso i tasti UP/DOWN la funzione [AUTO TEST]

• Per confermare e dare l’avvio al test automatico premere il tasto ENTER.

FixHours

Permette di visualizzare le ore di funzionamento del dispositivo.

• Premere il tasto MENU ripetutamente no a quando sul display non compare [INFO].

• Premere ENTER per confermare.

• Selezionare attraverso i tasti UP/DOWN [FIXHOURS], quindi premere ENTER per confermare.

• Il display indicherà le ore di funzionamento.

• Premere il tasto MENU per tornare indietro o attendere alcuni secondi per uscire dal menu di impostazione.

Version

Permette di visualizzare la versione rmware del proiettore.

• Premere il tasto MENU ripetutamente no a quando sul display non compare [INFO].

• Premere ENTER per confermare

• Selezionare con i tasti UP/DOWN la funzione [VERSION] e premere ENTER.

• Il display indicherà la versione rmware del proiettore.

• Premere il tasto MENU per tornare indietro o attendere alcuni secondi per uscire dal menu di impostazione.

Temp

Permette di visualizzare la temperatura dell'unità.

• Premere il tasto MENU ripetutamente no a quando sul display non compare [TEMP].

3.15 CALIBRAZIONE BIANCO

Per impostare il bilanciamento del bianco intervenendo sui parametri [R], [G], e [B].

• Premere il tasto MENU no a quando sul display non appare [WHITE BALANCE], quindi premere il tasto ENTER.

• Selezionare il canale [R], [G], e [B] attraverso i tasti UP/DOWN.

• Per confermare premere il tasto ENTER.

• Impostare i valori (125 - 255), attraverso i tasti UP/DOWN, quindi premere il tasto ENTER.

• Premere il tasto MENU per tornare indietro o attendere alcuni secondi per uscire dal menu di impostazione.

LUMIPIX16H

- 4 - MANUTENZIONE

4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO

• Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualicato.

• Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare nché l’unità non si sia rareddata.

• Tutte le viti utilizzate per l’installazione dell’unità e le sue parti devono essere assicurate saldamente e non devono essere corrose.

• Alloggiamenti, elementi di ssaggio e di installazione (sotto, truss, sospensioni) devono essere totalmente esenti da qualsiasi deformazione.

• I cavi di alimentazione devono essere in condizione impeccabile e devono essere sostituiti immediatamente nel momento in cui anche un piccolo problema viene rilevato.

• Si dovrebbe procedere, ad intervalli regolari, alla pulizia della parte frontale per asportare polvere, fumo e altre particelle. Solo così, la luce può essere irradiata con la luminosità massima. Per la pulizia usare un panno morbido, pulito e un detergente per vetri come si trovano in commercio. Quindi asciugare le parti delicatamente.

4.2 SOSTITUZIONE FUSIBILE

1. Assicurarsi di scollegare il cavo di alimentazione del proiettore prima di sostituire un fusibile bruciato con uno dello stesso tipo.

2. Con un cacciavite, rimuovere il portafusibile dalla sua sede e il fusibile bruciato dal suo supporto; sostituire il fusibile con uno identico per tipologia e valore (T2A250V).

3. Inserire il portafusibile al suo posto e ricollegare l’alimentazione.

Fig.7

4.3 RISOLUZIONE DEI PROBLEMI

Anomalie Possibili cause Controlli e rimedi

• Mancanza di alimentazione di rete

• Dimmer impostato a 0

Il proiettore non illumina

Bassa intensità di luce generale

Il proiettore non è alimentato

• Tutti i colori impostati a 0

• LED difettoso/i

• Scheda LED difettosa

• Lenti sporche

• Lente disallineata

• Mancanza di alimentazione di rete

• Cavo di alimentazione danneggiato

• Alimentatore interno difettoso

• Indirizzamento DMX errato

Il proiettore non risponde al DMX

Rivolgersi a un centro di assistenza tecnico autorizzato nel caso in cui il problema non sia riportato in tabella.

• Cavo di segnale DMX difettoso

• Rimbalzo segnale DMX

• Vericare la presenza della tensione alimentazione

• Incrementare i valori del canale dimmer

• Incrementare i valori dei canali colori

• Sostituire scheda LED

• Pulire il dispositivo regolarmente

• Installare il gruppo ottico correttamente

• Vericare la presenza della tensione alimentazione

• Controllare il cavo di alimentazione

• Sostituire l'alimentatore interno

• Controllare il pannello di controllo e

l'indirizzamento delle unità

• Controllare il cavo di segnale DMX

• Installare una terminazione DMX come suggerito

reproduced in any form or by any means for any commercial use.

In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the

characteristics stated in this instruction manual at any time and without prior notice.

All revisions and updates are available in the ‘manuals’ section on site www.musiclights.it

LUMIPIX16H

TABLE OF CONTENTS

Safety

General instructions Warnings and installation precautions General information

1 Introduction

1. 1 Description

1. 2 Technical specications

1. 3 Operating elements and connections

2 Installation

2. 1 Mounting

3 Functions and settings

3. 1 Operation

3. 2 Basic

3. 3 Menu structure

3. 4 Auto Show mode

3. 5 Static mode

3. 6 Master/Slave mode

3. 7 Linking

3. 8 DMX conguration

3. 9 DMX mode

3. 10 Connection of the DMX line

3. 11 Construction of the DMX termination

3. 12 DMX control

3. 13 Fixture settings

3. 14 Fixture information

3. 15 White calibration

2 2 3

4 4 5

7 7 8 11 11 11 11 12 12 13 13 14 17 17 18

Packing content

4 Maintenance

4. 1 Maintenance and cleaning the unit

4. 2 Fuse replacement

4. 3 Trouble shooting

Warranty

• LUMIPIX16H

• Mount bracket (2pc.)

• Power cable

• User manual

19 19 19

WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit.

LUMIPIX16H

SAFETY

General instruction

• The products referred to in this manual conform to the European Community Directives and are therefore marked with .

• The unit is supplied with hazardous network voltage (230V~). Leave servicing to skilled personnel only. Never make any modications on the unit not described in this instruction manual, otherwise you will risk an electric shock.

• Connection must be made to a power supply system tted with ecient earthing (Class I appliance according to standard EN 60598-1). It is, moreover, recommended to protect the supply lines of the units from indirect contact and/or shorting to earth by using appropriately sized residual current devices.

• The connection to the main network of electric distribution must be carried out by a qualied electrical installer. Check that the main frequency and voltage correspond to those for which the unit is designed as given on the electrical data label.

• This unit is not for home use, only professional applications.

• Never use the xture under the following conditions:

- in places subject to vibrations or bumps;

- in places with a temperature of over 45 °C.

• Make certain that no inammable liquids, water or metal objects enter the xture.

• Do not dismantle or modify the xture.

• All work must always be carried out by qualied technical personnel. Contact the nearest sales point for an inspection or contact the manufacturer directly.

• If the unit is to be put out of operation denitively, take it to a local recycling plant for a disposal which is not harmful to the environment.

Warnings and installation precautions

• If this device will be operated in any way dierent to the one described in this manual, it may suer damage and the guarantee becomes void. Furthermore, any other operation may lead to dangers like short circuit, burns, electric shock, etc.

• Before starting any maintenance work or cleaning the projector, cut o power from the main supply.

• Always additionally secure the projector with the safety rope. When carrying out any work, always comply scrupulously with all the regulations (particularly regarding safety) currently in force in the country in which the xture’s being used.

• Install the xture in a well ventilated place.

• Keep any inammable material at a safe distance from the xture.

• Shields, lenses or ultraviolet screens shall be changed if they have become damaged to such an extent that their eectiveness is impaired.

• The lamp (LED) shall be changed if it has become damaged or thermally deformed.

• Never look directly at the light beam. Please note that fast changes in lighting, e. g. ashing light, may trigger epileptic seizures in photosensitive persons or persons with epilepsy.

• Do not touch the product’s housing when operating because it may be very hot.

LUMIPIX16H

GENERAL INFORMATION

Shipments and claims

The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual damage will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

Warranty and returns

The guarantee covers the xture in compliance with existing regulations. You can nd the full version of the “General Guarantee Conditions” on our web site www.musiclights.it. Please remember to register the piece of equipment soon after you purchase it, logging on www.musiclights.it. The product can be also registered lling in and sending the form available on your guarantee certicate. For all purposes, the validity of the guarantee is endorsed solely on presentation of the guarantee certicate. Music & Lights will verify the validity of the claim through examination of the defect in relation to proper use and the actual validity of the guarantee. Music & Lights will eventually provide replacement or repair of the products declining, however, any obligation of compensation for direct or indirect damage resulting from faultiness.

LUMIPIX16H

- 1 - INTRODUCTION

1.1 DESCRIPTION

LUMIPIX16H is a linear LED battenof 100cm size designed for professional use, employing an innovative optic system combined with a the new light source which perform a color mixing of 6 primary colors, RGBWAP Fullcolor, granting unprecedent chromatic performance.The light surce is composed by 16x12W High-eciency RGBWAP FullColor LEDs, oering a more advanced chromatic synthesis than projectors of previous generation, with full control of saturation and color temperature on the whole spectrum.The super-slim design combined to its extreme color precision and light output, make LUMIPIX16H a exible and versatile solution for every kind of applications or venues as architectural, cyclorama, wall-washer, pixel eect, blinder.

1.2 TECHNICAL SPECIFICATIONS

LIGHT SOURCE

• Source: 16x12W RGBWAP LEDs

• Luminous Flux: 3408lm

• Lux: (15°) 1986lux @3m Full

• Source Life Expectancy: >50.000 h

OPTICS

• Beam Angle: 22°

• Field Angle: 36°

• Lens Diameter: 42mm

• Additional Optics: 25° and 45° (optional)

COLOR SYSTEM

• Color Mixing: RGBWAP/FC

• White Presets: 3200-10000K

• Color Wheel: Virtual color wheel with presets

• Macros: Several pre-build pixel macros with adjustable speed

DYNAMIC EFFECTS

• Static Color Mode: Selection of static color

• Manual Color Mode: Manual adjustment of color

• Auto Mode: Built-in programs with execution speed adjustment

BODY

• Body: Sturdy aluminum prole

• Body Color: Black

CONTROL

• Protocols: DMX512

• Dmx Channels: 3/6/8/12/96/101ch

• Pixel Control: Pixel2Pixel control

• Display: LCD display

• Firmware Upgrade: Yes, via USB-DMX interface (UPBOX1) not included

• Master/Slave: for synchronized operation of more units linked in a chain

ELECTRONICS

• Dimmer: Linear 0~100% electronic dimmer

• Dimmer Curves: 4 Dierent dimming curves available

• Strobe/Shutter: 1-25 Hz, electronic

• Operating Temperature: -10° / 45°

• Flicker: Flicker free operation

LUMIPIX16H

ELECTRICAL

• Power Supply: 100-240V – 50/60Hz

• Power Consumption (at 230V): 164W

• Power Consumption (at 120V): 166W

• Output (at 230V): 12 units on a single power line

PHYSICAL

• Signal Connection: 3p in/out

• Power Connection: PowerCON in/out

• IP: 33

• Cooling: Natural cooling of the peculiar chassis and to absence of fans

• Suspension And Fixing: Hanging bracket suitable for safe hanging and positioning

• Dimensions (WxHxD): 1000x63x180mm

• Weight: 5,1kg

1.3 OPERATING ELEMENTS AND CONNECTIONS

Rear panel

1. MOUNTING BRACKET

2. LOCKING KNOB for the mounting bracket

3. DMX IN (5-pole XLR): 1 = ground, 2 = DMX-, 3 = DMX+, 4 N/C, 5 N/C

4. DMX OUT (5-pole XLR): 1 = ground, 2 = DMX-, 3 = DMX+, 4 N/C, 5 N/C

5. DMX IN (3-pole XLR): 1 = ground, 2 = DMX -, 3 = DMX +

6. DMX OUT (3-pole XLR): 1= ground, 2 = DMX -, 3 = DMX +

7. CONTROL PANEL with display and 4 button

7 8 9 10

114 6

Fig.1

used to access the control panel functions and manage them.

8. POWER IN (PowerCON IN): for connection to a socket (100-240V~/50-60Hz) via the supplied mains cable.

9. POWER OUT (PowerCON OUT): connect to supply power to the next unit

10. FUSE OLDER in the event of breakage, always replace the fuse with the same type and rating (T2A-250V).

11. GND POINT grounding the xture to the earth

LUMIPIX16H

- 2 - INSTALLATION

2.1 MOUNTING

LUMIPIX16H may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For xing, stable mounting clips are required. The mounting place must be of sucient stability and be able to support a weight of 10 times of the unit’s weight. When carrying out any installation, always comply scrupulously with all the regulations (particularly regarding safety) currently in force in the country in which the xture’s being used.

• Install the projector at a suitable location by means of the mounting bracket (1).

• Always additionally secure the projector with the safety rope from falling down. For this purpose, fasten the safety rope at a suitable position so that the maximum fall of the projector will be 20 cm.

• Adjust the projector and use the knob (2) to slightly release or tighten the locking mechanism of the bracket if is necessary.

Fig.2

LUMIPIX16H

- 3 - FUNCTIONS AND SETTINGS

3.1 OPERATION

Connect the supplied main cable to a socket (90-240V~/50-60Hz). Then the unit is ready for operation and can be operated via a DMX controller or it independently performs its show program in succession. To switch o, disconnect the mains plug from the socket. For a more convenient operation it is recommended to connect the unit to a socket which can be switched on and o via a light switch.

3.2 BASIC

Access control panel functions using the four panel buttons located directly underneath the LCD Display (g.3).

MENU UP

DOWNENTER

MENU UP DOWN ENTER

Used to access the menu or to return a previous menu option

Navigates downwards through the menu list and increases the numeric value when in a function

Navigates upwards through the menu list and decreases the numeric value when in a function

Used to select and store the current menu or conrm the current function value or option within a menu

Fig.3 - Functions of the buttons

3.3 MENU STRUCTURE

MENU (LEVEL 1) (LEVEL 2) (LEVEL 3) REMARK

1 Auto Auto Speed

< Auto 0 > < Auto 0 > < 100 >

2 Static Static Fix C

LUMIPIX16H

< Auto 1 > < 100 > < Auto 2 > < 100 > < Auto 3 > < 100 >

... ...

< Auto 11 > < 100 > < Auto 12 > < 100 >

< Fade > < 100 >

< Fix C > <RGBAWP> C1: R

<RGBAWP> C2: G <RGBAWP > C3: B <RGBAWP> C4: A <RGBAWP> C5: W <RGBAWP> C6: P <RGBAWP> C7: RG <RGBAWP > C8: RB <RGBAWP> C9: RA <RGBAWP> C10: RW <RGBAWP> C11: RP <RGBAWP > C12: GB <RGBAWP> C13: GA <RGBAWP> C14: GW <RGBAW P> C15: GP <RGBAWP> C16: BA <RGBAWP> C17: BW <RGBAWP> C18: BP <RGBAWP> C19: AW <RGBAWP> C20: AP <RGBAWP> C21: WP <RGBAWP > C22: RGP <RGBAWP> C23: RGA <RGBAWP> C24: RGW <RGBAW P> C25: RGP <RGBAWP> C26: RBA <RGBAWP> C27: RBW

<RGBAWP> C28: RBP <RG BAWP> C29: RAW <RG BAWP> C30: RAP

LUMIPIX16H

C34: GBP

3 Dim Mode Dim Mode

< DIM 1 > < O >

< Manu C > Manual C Value

< R=255> < R=255> < G=255> < G=255> < B=255> < B=255> < A=255> < A=255>

< W=255> < W=255>

< P=255> < P=255>

Back Lite

5 Info Auto

6 Address Address

7 Channel Channel

< 12Ch > < 6Ch >

8 M & S Mode M & S Mode

< Master > < Master >

9 White Balance Value

10 Temp

< 35 C >

Back Lite

< On > < On >

Fix Hours

Version

< 001 > < 512 >

Balance < R=255> < R=255>

LUMIPIX16H

< DIM 1 > < DIM 2 > < DIM 3 >

< 10 s > < 20 s > < 30 s >

Test

< 0 H >

< V1.0 >

< 8Ch > < 12Ch > < 96Ch >

< 101Ch >

< HSV >

< HSI >

< Slave >

< G=255> < G=255> < B=255> < B=255>

LUMIPIX16H

3.4 AUTO SHOW MODE

If no DMX control signal is present at the DMX INPUT, the unit independently runs through its show programme provided that the blackout mode is switched o:

• Press the button MENU so many times until the display shows [AUTO], then press the button ENTER.

• Press the button UP/DOWN to switch between the show (AUTO 0 - AUTO 12). The unit will operate in show mode.

• Using the button UP/DOWN to select the desired run speed slow-fast [0-100]

• Press the button ENTER to save the setting.

IMPORTANT: Programs AUTO 0 - AUTO 12 are fully pre-programmed and will not be altered by changes. In- stead, MANU C mode allows to combine the colors RGBWAP.

• Press the button MENU so many times until the display shows [STATIC], then press the button ENTER.

• Through the button UP/DOWN select [MANU C], then press the button ENTER.

• Select the color [R-G-B-A-W-P] through the buttons UP/DOWN.

• Press the button ENTER to conrm.

• Set the value (000 - 255), through the buttons UP/DOWN.

• Press the MENU button to go back or to meet the waiting time to exit the setup menu.

3.5 STATIC MODE

This xture has the ability to accept custom static color settings. Access these chases via the control panel on the back of the xture.

• To enable the static mode, press MENU repeatedly until [STATIC] shows on the display.

• Press the button ENTER.

• Through the button UP/DOWN select [FIXT C], then press the button ENTER.

• Select the desired preset color [R - G - B - A- W - P - RB - RG ecc.] using the button UP/DOWN.

• Press the button ENTER to save the setting.

• Press the MENU button to go back or to meet the waiting time to exit the setup menu.

3.6 MASTER/SLAVE MODE

This mode will allow you to link up the units together without a controller. Choose a unit to function as the Master. The unit must be the rst unit in line; other units will work as slave with the same eect.

• Press the button MENU so many times until the display shows [M & S] and press the button ENTER.

• Press UP/DOWN to set the unit as master or slave (MASTER, SLAVE).

• Select the desired program (see section 3.4).

• Use standard DMX cables to daisy chain your units together via the DMX connector on the rear of the units. For longer cable runs we suggest a terminator at the last xture (see page 13).

3.7 LINKING

Several units may be interconnected in order to control all further slave units to the same eect of the master unit.

1. Connect the DMX OUT of the master unit via 3/5-pole XLR cable to the DMX IN of the rst slave unit.

2. Connect the DMX OUT of the rst slave unit to the DMX IN of the second slave unit, etc. until all units are connected in a chain.

LUMIPIX16H

3.8 DMX CONFIGURATION

LUMIPIX16H is equipped with dierent DMX conguration.

• Press the button MENU so many times until shows [CHANNEL], and press the button ENTER to conrm.

• Select the desired DMX conguration (6CH - 8CH - 12CH - 96CH - 101CH - HSV - HSI) through the buttons UP/ DOWN.

The tables on page 14 indicate the operating mode and DMX value. The LUMIPIX16H is equipped with 3/5-pole XLR connections.

3.9 DMX MODE

• Press the button MENU so many times until the display shows [ADDRESS], and press the button ENTER to conrm.

• Press UP/DOWN button to select the desired value (001-512). Press and hold to scroll quickly.

• Press ENTER button to store.

• Press the MENU button to go back or to meet the waiting time to exit the setup menu.

To able to operate the LUMIPIX16H with a light controller, adjust the DMX start address for the rst a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the rst DMX channel, adjust the start address 33 on the LUMIPIX16H. The other functions of the light eect panel are then automatically assigned to the following addresses. An example with the start address 33 is shown below:

Number of

DMX channels

Start address

(example)

DMX Address

occupied

Next possible start

address for unit No. 1

Next possible start

address for unit No. 2

8 33 33-40 41 49 57

DMX Address: 33 DMX Address: 57DMX Address: 41 DMX Address: 49

DMX512 Controller

Example 8 DMX channels configuration

Next possible start

address for unit No. 3

. . . . . . . . . . . .

Fig.4

LUMIPIX16H

3.10 CONNECTION OF THE DMX LINE

DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω impedance and low capacity. The following diagram shows the connection mode:

DMX - INPUT

XLR plug

Pin1 : GND - Shield Pin2 : - Negative Pin3 : + Positive Pin4 : N/C Pin5 : N/C

DMX - OUTPUT

XLR socket

Fig.5

ATTENTION The screened parts of the cable (sleeve) must never be connected to the system’s earth, as this would cause faulty xture and controller operation. Over long runs can be necessary to insert a DMX level matching amplier. For those connections the use of balanced microphone cable is not recommended because it cannot transmit control DMX data reliably.

• Connect the controller DMX input to the DMX output of the rst unit.

• Connect the DMX output to the DMX input of the following unit. Connect again the output to the input of the following unit until all the units are connected in chain.

• When the signal cable has to run longer distance is recommended to insert a DMX termination on the last unit.

3.11 CONSTRUCTION OF THE DMX TERMINATION

The termination avoids the risk of DMX 512 signals being reected back along the cable when they reaches the end of the line: under certain conditions and with certain cable lengths, this could cause them to cancel the original signals. The termination is prepared by soldering a 120Ω 1/4 W resistor between pins 2 and 3 of the 5-pin male XLR connector, as shown in gure.

Example: 3 pin XLR connector

Fig.6

3.12 DMX CONTROL

LUMIPIX16H

MODE

FUNCTION DMX

6 Ch

RED

0~100% 000 - 255

GREEN

0~100% 000 - 255

BLUE

0~100% 000 - 255

AMBER

0~100% 000 - 255

WHITE

0~100% 000 - 255

PURPLE

0~100% 000 - 255

MODE

FUNCTION DMX

8 Ch

DIMMER

0~100% 000 - 255

RED

0~100% 000 - 255

GREEN

0~100% 000 - 255

BLUE

0~100% 000 - 255

AMBER

0~100% 000 - 255

WHITE

0~100% 000 - 255

PURPLE

0~100% 000 - 255

STROBE

No function Strobe Slow to Fast

Value

000 - 010 011 - 255

MODE

FUNCTION DMX

12 Ch

DIMMER

0~100% 000 - 255

RED

0~100% 000 - 255

GREEN

0~100% 000 - 255

BLUE

0~100% 000 - 255

AMBER

0~100% 000 - 255

WHITE

0~100% 000 - 255

PURPLE

0~100% 000 - 255

STROBE

No function Strobe Slow to Fast

COLOR MACRO + WHITE BALANCE

AUTO PROGRAMS

No Function Auto program 1

Value

000 - 010 011 - 255

000 - 010 011 - 027

LUMIPIX16H

MODE

FUNCTION DMX

12 Ch

Auto programs 2 Auto programs 3 Auto programs 4 Auto programs 5 Auto programs 6 Auto programs 7

Auto programs 8 Auto programs 9 Auto programs 10 Auto programs 11 Auto programs 12 Fade programs Auto programs 0 (Auto 1-12)

AUTO SPEED

Auto speed slow to fast 000 - 255

DIMMER SPEED

Preset dimmer speed from display menu Dimmer speed mode o

Dimmer speed mode1 (fast speed) Dimmer speed mode2 (middle speed) Dimmer speed mode3 (slow speed)

Value

028 - 044 045 - 061 062 - 078 079 - 095 096 - 112 113 - 129 130 - 146 147 - 163 164 - 180 181 - 197 198 - 214 215 - 231 232 - 255

000 - 051 052 - 101 102 - 152 153 - 203 204 - 255

MODE

96 Ch

1 RED1 000 - 255

2 GREEN1 000 - 255

3 BLUE1 000 - 255

4 AMBER1 000 - 255

5 WHITE1 000 - 255

6 PURPLE1 000 - 255

7 RED2 000 - 255

8 GREEN2 000 - 255

9 BLUE2 000 - 255

10 AMBER2 000 - 255

11 WHITE2 000 - 255

FUNCTION DMX

Value

12 PURPLE2 000 - 255

...

91 RED16 000 - 255

92 GREEN16 000 - 255

93 BLUE16 000 - 255

94 AMBER16 000 - 255

95 WHITE16 000 - 255

96 PURPLE16 000 - 255

...

LUMIPIX16H

MODE

FUNCTION DMX

101 Ch

1 RED1 000 - 255

2 GREEN1 000 - 255

3 BLUE1 000 - 255

4 AMBER1 000 - 255

5 WHITE1 000 - 255

6 PURPLE1 000 - 255

... ... ...

91 RED16 000 - 255

92 GREEN16 000 - 255

93 BLUE16 000 - 255

94 AMBER16 000 - 255

95 WHITE16 000 - 255

96 PURPLE16 000 - 255

Value

MODE

FUNCTION DMX

101 Ch

AUTO SPEED

Auto speed slow to fast 000 - 255

DIMMER

0~100% 000 - 255

STROBE

100

No function Strobe Slow to Fast

DIMMER SPEED

Preset dimmer speed from display menu Dimmer speed mode o

101

Dimmer speed mode1 (fast speed) Dimmer speed mode2 (middle speed) Dimmer speed mode3 (slow speed)

MODE

FUNCTION DMX

3 Ch

1 HUE 000 - 255

2 SATURATION 000 - 255

3 VALUE (BRIGHTNESS) 000 - 255

Value

000 - 010 011 - 255

000 - 051 052 - 101 102 - 152 153 - 203 204 - 255

Value

AUTO PROGRAMS

No Function Auto program 1 Auto programs 2 Auto programs 3 Auto programs 4 Auto programs 5 Auto programs 6

Auto programs 7 Auto programs 8 Auto programs 9 Auto programs 10 Auto programs 11 Auto programs 12 Fade programs Auto programs 0 (Auto 1-12)

000 - 010 011 - 027 028 - 044 045 - 061 062 - 078 079 - 095 096 - 112 113 - 129 130 - 146 147 - 163 164 - 180 181 - 197 198 - 214 215 - 231 232 - 255

MODE

FUNCTION DMX

3 Ch

1 HUE 000 - 255

2 SATURATION 000 - 255

3 INTENSITY 000 - 255

Value

LUMIPIX16H

3.13 FIXTURE SETTINGS

It is possible to change the parameter value in the following way:

Dimmer

• Enter in Dimmer mode to select specic dimming curve, press the button MENU so many times until shows [DIM MODE], and press the button ENTER to conrm.

• Press the button UP/DOWN to select [O - DIM1 - DIM2 - DIM3].

• Press ENTER button to store.

• Press the MENU button to go back or to meet the waiting time to exit the setup menu.

BackLite

• To activate Backlight display press the button MENU so many times until shows [BACKLITE], and press the button ENTER to conrm.

• Press the button UP/DOWN to select [On - 10S - 20S - 30S].

• Press ENTER button to conrm the selection.

• Press the MENU button to go back or to meet the waiting time to exit from the setup menu automatically.

3.14 FIXTURE INFORMATION

Auto Test

Allow checking the proper functioning of the unit. Start the automatic test in the following way:

• Press the button MENU so many times until shows [INFO], then press the ENTER button to conrm.

• Using the button UP/DOWN to select [AUTO TEST].

• To conrm and start the automatic test press the ENTER button.

FixHours

Show the xture working hours.

• Press the button MENU so many times until shows [INFO]. Press the button ENTER to conrm

• Using the button UP/DOWN to select [FIXHOURS], then press the button ENTER to conrm

• Then the display will show the working hours.

• Press the MENU button to go back or to meet the waiting time to exit from the setup menu automatically

Version

Show the xture rmware version.

• Press the button MENU so many times until shows [INFO]

• Select through the button UP/DOWN the [VERSION] menu voice.

• The display will show the rmware data.

• Press the MENU button to go back or to meet the waiting time to exit from the setup menu automatically.

Temp

Show the temperature unit.

• Press the button MENU so many times until shows [TEMP]

3.15 WHITE CALIBRATION

Enter the White balance to adjust the RGB parameter to make dierent whites.

• Press the button MENU so many times until shows [WHITE BALANCE], and press the button ENTER to conrm.

• Select red, green or blue (R - G - B), through the buttons UP/DOWN.

• Press MENU button to conrm.

• Set the value (125-255), through the buttons UP/DOWN.

• Press the MENU button to go back or to meet the waiting time to exit from the setup menu automatically.

LUMIPIX16H

- 4 - MAINTENANCE

4.1 MAINTENANCE AND CLEANING THE UNIT

• Make sure the area below the installation place is free from unwanted persons during setup.

• Switch o the unit, unplug the main cable and wait until the unit has cooled down.

• All screws used for installing the device and any of its parts should be tightly fastened and should not be corroded.

• Housings, xations and installation spots (ceiling, trusses, suspensions) should be totally free from any deformation.

• The main cables must be in impeccable condition and should be replaced immediately even when a small problem is detected.

• It is recommended to clean the front at regular intervals, from impurities caused by dust, smoke, or other particles to ensure that the light is radiated at maximum brightness. For cleaning, disconnect the main plug from the socket. Use a soft, clean cloth moistened with a mild detergent. Then carefully wipe the part dry. For cleaning other housing parts use only a soft, clean cloth. Never use a liquid, it might penetrate the unit and cause damage to it.

4.2 FUSE REPLACEMENT

1. Remove the safety cap by a screwdriver.

2. Replace the blown fuse with a fuse of the exact same type and rating (T2A250V).

3. Install the safety cap, and reconnect power.

Fig.7

4.3 TROUBLESHOOTING

Problems Possible causes Checks and remedies

• No mains supply

• Dimmer fader set to 0

Fixture does not light up

General low light intensity

Fixture does not power up

Fixture does not respond to DMX

• All color faders set to 0

• Faulty LED

• Faulty LED board

• Dirty lens assembly

• Misaligned lens assembly

• No power

• Loose or damaged power cord

• Faulty internal power supply

• Wrong DMX addressing

• Damaged DMX cables

• Bouncing signals

Contact an authorized service center in case of technical problems or not reported in the table can not be resolved by the procedure given in the table.

• Check the power supply voltage

• Increase the value of the dimmer channels

• Increase the value of the color channels

• Replace the LED board

• Clean the xture regularly

• Install lens assembly properly

• Check for power on power outlet

• Check power cord

• Replace internal power supply

• Check control panel and unit addressing

• Check DMX cables

• Install terminator as suggested

CERTIFICATO DI GARANZIA

GUARANTEE CERTIFICATE

Place Stamp Here

Arancare

Spett.le

Music&Lights S.r.l.

Via Appia Km 136.200 04020 Itri (LT) Italy

The guarantee covers the unit

in compliance with existing

regulations. You can find the

full version of the “General

Guarantee Conditions” on our

web site www.musiclights.it.

Abstract

General Guarantee Conditions

• Please remember to register the

Estratto dalle

Condizioni Generali di Garanzia

• Si prega, dopo l’acquisto, di

Il prodotto è coperto da garanzia

in base alle vigenti normative.

Sul sito www.musiclights.it è

possibile consultare il testo

integrale delle “Condizioni

Generali di Garanzia”.

piece of equipment soon after you

purchase it, logging on

www.musiclights.it. The product

procedere alla registrazione del

prodotto sul sito www.musiclights.it.

In alternativa il prodotto può essere

can be also registered lling in and

sending the form available on your

guarantee certicate.

and incorrect handling of the

• Defects caused by inexperience

registrato compilando e inviando il

modulo riportato sul retro.

imperizia e da uso non appropriato

dell’apparecchio.

• Sono esclusi i guasti causati da

equipment are excluded.

eective if the equipment has

been tampered.

manomesso.

• The guarantee makes no provision

sostituzione dell’apparecchio.

• La garanzia non prevede la

for the replacement of the

• Sono escluse dalla garanzia le parti

• The guarantee will no longer be

qualora l’apparecchio sia stato

• La garanzia non ha più alcun eetto

equipment.

esterne, le lampade, le manopole, gli

switches and removable parts are

• External parts, lamps, handles,

interruttori e le parti asportabili.

• Le spese di trasporto e i rischi

not included in the guarantee.

conseguenti sono a carico del

• Transport costs and subsequent

possessore dell’apparecchio.

risks are responsibility of the

owner of the equipment.

the guarantee is endorsed solely

• For all purposes, the validity of

garanzia è avallata unicamente

dalla presentazione del certicato di

garanzia.

• A tutti gli eetti la validità della

on presentation of the guarantee

certicate.

FORM TO BE FILLED IN AND MAILED / CEDOLA DA COMPILARE E SPEDIRE FORM TO BE FILLED IN AND KEPT / CEDOLA DA COMPILARE E CONSERVARE

Purchased by / Acquistato da

Purchasing date

Data acquisto

del Rivenditore

PROV.ZIP CODE / C.A.P.

CITY / CI TTA’

ADDRESS / VIA N.

NAME / NOME

Dealer’s stamp

and signature

Timbro e rma

SURNAME / COGNOME

SERIAL N° / SERIE N°

MODEL / MODELLO

Purchased by / Acquistato da

Purchasing date

Data acquisto

del Rivenditore

PROV.ZIP CODE / C.A.P.

CITY / CITTÀ

ADDRESS / VIA N.

NAME / NOME

Dealer’s stamp

and signature

Timbro e rma

SURNAME / COGNOME

SERIAL N° / SERIE N°

MODEL / MODELLO

MUSIC & LIGHTS S.r.l.

Via Appia, km 136,200 - 04020 Itri (LT) - ITALY Phone +39 0771 72190 - Fax +39 0771 721955

www.musiclights.it - email: info@musiclights.it ISO 9001:2008 Certied Company

ProLights LUMIPIX16H User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
