Manuale Utente

User Manual

ENIT

Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso.

Al ne di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modicare, in

qualunque momento e senza preavviso, le speciche menzionate nel presente manuale di istruzioni.

Tutte le revisioni e gli aggiornamenti sono disponibili nella sezione 'Manuali' sul sito www.musiclights.it

La riproduzione - anche parziale - per propri scopi commerciali è vietata.

REV.001-07/12

KRYPTON series

INDICE

Sicurezza

Avvertenze generali Attenzioni e precauzioni per l’installazione Sicurezza laser e istruzioni operative Informazioni generali

1 Descrizione

1. 1 Speciche tecniche

1. 2 Elementi di comando e di collegamento

2 Installazione

2. 1 Montaggio

3 Funzioni e impostazioni

3. 1 Funzionamento

3. 2 Impostazione base

3. 3 Struttura menu

3. 4 Modalità automatica

3. 5 Modalità musicale, impostazione sensibilità

3. 6 Modalità Master/Slave

3. 7 Collegamento

3. 8 Modalità DMX

3. 9 Indirizzamento DMX

3. 10 Collegamenti della linea DMX

3. 11 Costruzione del terminatore DMX

3. 12 Tabella canali DMX

3. 13 Tabella pattern nel canale 2

3. 14 Funzionamento con il controller laser (opzionale)

4 4 5 7

7 10

13 13 14 15 15 15 16 16 16 17 17 18 20 21

Contenuto dell'imballo:

4 Manutenzione

4. 1 Manutenzione e pulizia dispositivo

Certicato di garanzia

• KRYPTON

• Cavo di alimentazione

• Manuale utente

ATTENZIONE! Prima di eettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità.

KRYPTON series

SICUREZZA

Avvertenze generali

• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e pertanto recano la sigla .

• Il dispositivo funziona con pericolosa tensione di rete 230V~. Non intervenire mai al suo interno al di fuori delle operazioni descritte nel presente manuale; esiste il pericolo di una scarica elettrica.

• È obbligatorio eettuare il collegamento ad un impianto di alimentazione dotato di un’eciente messa a terra (apparecchio di Classe I secondo norma EN 60598-1). Si raccomanda, inoltre, di proteggere le linee di alimentazione delle unità dai contatti indiretti e/o cortocircuiti verso massa tramite l’uso di interruttori dierenziali opportunamente dimensionati.

• Le operazioni di collegamento alla rete di distribuzione dell’energia elettrica devono essere eettuate da un installatore elettrico qualicato. Vericare che frequenza e tensione della rete corrispondono alla frequenza ed alla tensione per cui l’unità è predisposta, indicate sulla targhetta dei dati elettrici.

• L’unità non per uso domestico, solo per uso professionale.

• Evitare di utilizzare l’unità:

- in luoghi soggetti a vibrazioni, o a possibili urti;

- in luoghi a temperatura superiore ai 40°C o inferiore a 10°.

• Evitare che nell’unità penetrino liquidi inammabili, acqua o oggetti metallici.

• Non smontare e non apportare modiche all’unità.

• Tutti gli interventi devono essere sempre e solo eettuati da personale tecnico qualicato. Rivolgersi al

più vicino centro di assistenza tecnica autorizzato.

• Se si desidera eliminare il dispositivo denitivamente, consegnarlo per lo smaltimento ad un’istituzione locale per il riciclaggio.

Attenzioni e precauzioni per l’installazione

• Questo prodotto è solo per uso interno. Per prevenire il rischio di incendi o scosse elettriche, non esporre il prodotto alla pioggia o all’umidità.

• Se il dispositivo dovesse trovarsi ad operare in condizioni dierenti da quelle descritte nel presente manuale, potrebbero vericarsi dei danni; in tal caso la garanzia verrebbe a decadere. Inoltre, ogni altra operazione potrebbe provocare cortocircuiti, incendi, scosse elettriche, rotture etc.

• Prima di iniziare qualsiasi operazione di manutenzione o pulizia disconnettere l’unità dalla rete di alimentazione.

• Per l’ installazione in sospensione è assolutamente necessario proteggere l’unità per mezzo di una fune di sicurezza. Nell’eseguire qualsiasi intervento attenersi scrupolosamente a tutte le normative (in materia di sicurezza) vigenti nel paese di utilizzo.

• Installare l’unità in un luogo ben ventilato. La distanza minima tra il dispositivo e le pareti circostanti deve essere superiore a 50cm e non devono essere ostruite, in nessun caso, le aperture d’aerazione.

• Mantenere materiali inammabili ad una distanza di sicurezza dall’unità.

• Non guardare direttamente il fascio luminoso. Tenere presente che i veloci cambi di luce possono pro-

vocare attacchi d’epilessia presso persone fotosensibili o epilettiche.

KRYPTON series

Sicurezza laser e istruzioni operative

• Non utilizzare il proiettore laser senza lettura e comprensione sulla sicurezza laser e sulle istruzioni operative contenute in questo manuale.

• Il raggio laser può causare danni permanenti agli occhi ed alla pelle.

• Non dirigere il raggio laser su persone o animali.

• Non dirigere il raggio laser su superci altamente riettenti come nestre, specchi e metalli lucidi. An-

che la riessione del laser può essere pericolosa.

• Non guardare mai l’apertura laser o i raggi laser.

• Non sottoporre l’uscita ottica (apertura), ai prodotti chimici di pulizia.

• Non utilizzare il proiettore laser se il corpo di alloggiamento è danneggiato o aperto, o se l’ottica appare

in qualche modo danneggiata.

• Non aprire mai l’alloggiamento del laser. I livelli di potenza del laser possono provocare lesioni alla pelle e agli occhi.

• Dopo il set-up, e prima di utilizzo in pubblico, testare il laser per garantirne il corretto funzionamento. Non utilizzare se viene rilevato un difetto. Non utilizzare il dispositivo se emette solo uno o due raggi laser piuttosto che decine/centinaia, in quanto ciò potrebbe indicare danni al reticolo di dirazione ottica, ed emissioni laser con livelli superiori a quelli della classe 3B.

• Non lasciare mai il dispositivo in esecuzione automatica.

• Il funzionamento di un laser show di classe 3B è consentito solo se lo spettacolo è controllata da un

operatore esperto e ben addestrato, con conoscenza dei dati inclusi in questo manuale.

• I requisiti legali per l’utilizzo di prodotti laser di intrattenimento variano da paese a paese. L’utente è responsabile per i requisiti di legge nella paese di utilizzo.

• Secondo le norme internazionali di sicurezza, il proiettore laser deve essere installato in modo che il raggio laser presenta una distanza minima di 3 m dal pavimento se, sotto il raggio, si trattengono delle persone. Tuttavia, il dispositivo può essere installato anche in modo che il raggio laser, in senso orizzontale, sia ad una distanza minima di 2,5 m dalle persone.

IMPORTANTE

• L’unità deve essere installata in modo tale da escludere che si possa guardare direttamente nel raggio laser. Anche una breve esposizione può provocare dei danni permanenti agli organi visivi. Si devono evitare riessi involontari.

• Il funzionamento di un laser di classe 3B è consentito solo se controllato da un operatore qualicato.

• Per impedire l’utilizzo non autorizzato servirsi dell’interruttore a chiave.

I dispositivi laser con radiazioni accessibili recano etichette in modo da indicare:

• il segnale d’avvertimento laser;

• la classe di appartenenza del dispositivo laser unitamente all’indicazione cautelativa e di avvertimento

pertinente, nonché

• i dati di identicazione e i dati del tipo.

KRYPTON series

CLASS 3B LASER LIGHT WHEN OPEN

CAUTION

AVOID EXPOSURE TO THE BEAM

INFORMAZIONI GENERALI

LASER APERTURE

LASER RADIATION

LASER DATA KRYPTON SERIES

Laser Classication Class3B

Red Laser Medium LD GaAlAs 650nm, typical

Green Laser Medium DPSS Nd:YVO4, 532nm

Blue Laser Medium LD GeAs 450nm, typical

Beam Diameter <5mm at aperture

Pulse Data All pulses < 4 Hz (>0.25 sec)

Divergence (each beam) <2 mrad

Divergence (total light) <90 degrees

Spedizioni e reclami

Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/cliente. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

Garanzie e resi

Il prodotto è coperto da garanzia in base alle vigenti normative. Sul sito www.musiclights.it è possibile consultare il testo integrale delle “Condizioni Generali di Garanzia”. Si prega, dopo l’acquisto, di procedere alla registrazione del prodotto sul sito www.musiclights.it. In alternativa il prodotto può essere registrato compilando e inviando il modulo riportato alla ne del manuale. A tutti gli eetti la validità della garanzia è avallata unicamente dalla presentazione del certicato di garanzia. Music & Lights constata tramite verica sui resi la difettosità dichiarata, correlata all’appropriato utilizzo, e l’eettiva validità della garanzia; provvede quindi alla riparazione dei prodotti, declinando tuttavia ogni obbligo di risarcimento per danni diretti o indiretti eventualmente derivanti dalla difettosità.

KRYPTON series

- 1 - DESCRIZIONE

1.1 SPECIFICHE TECNICHE

KRYPTON40G

Eetto laser multiraggio verde per la proiezione di raggi puntiformi, animazioni e gure. KRYPTON40G è pienamente compatibile per il funzionamento in sincronia con tutti i modelli della serie KRYPTON, per la creazione di laser-show multicolore, con una spesa contenuta. Tutti i modelli della serie KRYPTON sono equipaggiati di diodi OSRAM PL450B, per performance comparabili a lasers di categoria superiori per watt.

• Sorgente luminosa: diodo laser 40mW 532nm verde

• Diodi laser OSRAM PL450B ad alta ecienza

• Emissione di radiazioni: Classe 3B

• Modalità di controllo: protocollo DMX512 con 8/10 canali di funzionamento, Master/Slave, automatico-

musicale con microfono incorporato, automatico con show pre-programmati

• Controllo opzionale mediante radiocomando KRYPTONIRC

• Software interno: gestione dal display LED a tre caratteri

• Connessioni: ingresso/uscita XLR 3p

• Sicurezza: conforme alle normative EN60825-1:2007, sistema di bloccaggio manuale con chiave e in-

gresso per pulsante di spegnimento di emergenza

• Alimentazione: AC 230V, 50-60Hz

• Consumo: 12W

• Dimensioni (LxAxP): 145x160x80mm

• Peso: 1,3kg

KRYPTON400B

Eetto laser multiraggio verde per la proiezione di raggi puntiformi, animazioni e gure. KRYPTON400B è pienamente compatibile per il funzionamento in sincronia con tutti i modelli della serie KRYPTON, per la creazione di laser-show multicolore, con una spesa contenuta. Tutti i modelli della serie KRYPTON sono equipaggiati di diodi OSRAM PL450B, per performance comparabili a lasers di categoria superiori per watt.

• Sorgente luminosa: diodo laser 400mW 450nm blu

• Diodi laser OSRAM PL450B ad alta ecienza

• Emissione di radiazioni: Classe 3B

• Modalità di controllo: protocollo DMX512 con 8/10 canali di funzionamento, Master/Slave, automatico-

musicale con microfono incorporato, automatico con show pre-programmati

• Controllo opzionale mediante radiocomando KRYPTONIRC

• Software interno: gestione dal display LED a tre caratteri

• Connessioni: ingresso/uscita XLR 3p

• Sicurezza: conforme alle normative EN60825-1:2007, sistema di bloccaggio manuale con chiave e in-

gresso per pulsante di spegnimento di emergenza

• Alimentazione: AC 230V, 50-60Hz

• Consumo: 12W

• Dimensioni (LxAxP): 145x160x80mm

• Peso: 1,3kg

KRYPTON140RGY

Eetto laser multiraggio verde per la proiezione di raggi puntiformi, animazioni e gure. KRYPTON140RGY è pienamente compatibile per il funzionamento in sincronia con tutti i modelli della serie KRYPTON, per la creazione di laser-show multicolore, con una spesa contenuta. Tutti i modelli della serie KRYPTON sono equipaggiati di diodi OSRAM PL450B, per performance comparabili a lasers di categoria superiori per watt.

• Sorgente luminosa: diodo laser 100mW 650nm rosso, 40mW 532nm verde, 140mW giallo mixed

• Diodi laser OSRAM PL450B ad alta ecienza

• Emissione di radiazioni: Classe 3B

• Modalità di controllo: protocollo DMX512 con 8/10 canali di funzionamento, Master/Slave, automatico-

musicale con microfono incorporato, automatico con show pre-programmati

• Controllo opzionale mediante radiocomando KRYPTONIRC

• Software interno: gestione dal display LED a tre caratteri

• Connessioni: ingresso/uscita XLR 3p

• Sicurezza: conforme alle normative EN60825-1:2007, sistema di bloccaggio manuale con chiave e in-

gresso per pulsante di spegnimento di emergenza

• Alimentazione: AC 230V, 50-60Hz

• Consumo: 12W

• Dimensioni (LxAxP): 145x160x80mm

• Peso: 1,3kg

KRYPTON140GBC

Eetto laser multiraggio verde per la proiezione di raggi puntiformi, animazioni e gure. KRYPTON140GBC è pienamente compatibile per il funzionamento in sincronia con tutti i modelli della serie KRYPTON, per la creazione di laser-show multicolore, con una spesa contenuta. Tutti i modelli della serie KRYPTON sono equipaggiati di diodi OSRAM PL450B, per performance comparabili a lasers di categoria superiori per watt.

KRYPTON series

• Sorgente luminosa: diodo laser 40mW 532nm verde, 100mW 450nm blu, 140mW ciano mixed

• Diodi laser OSRAM PL450B ad alta ecienza

• Emissione di radiazioni: Classe 3B

• Modalità di controllo: protocollo DMX512 con 8/10 canali di funzionamento, Master/Slave, automatico-

musicale con microfono incorporato, automatico con show pre-programmati

• Controllo opzionale mediante radiocomando KRYPTONIRC

• Software interno: gestione dal display LED a tre caratteri

• Connessioni: ingresso/uscita XLR 3p

• Sicurezza: conforme alle normative EN60825-1:2007, sistema di bloccaggio manuale con chiave e in-

gresso per pulsante di spegnimento di emergenza

• Alimentazione: AC 230V, 50-60Hz

• Consumo: 12W

• Dimensioni (LxAxP): 145x160x80mm

• Peso: 1,3kg

KRYPTON series

KRYPTON200RBP

Eetto laser multiraggio verde per la proiezione di raggi puntiformi, animazioni e gure. KRYPTON180RBP è pienamente compatibile per il funzionamento in sincronia con tutti i modelli della serie KRYPTON, per la creazione di laser-show multicolore, con una spesa contenuta. Tutti i modelli della serie KRYPTON sono equipaggiati di diodi OSRAM PL450B, per performance comparabili a lasers di categoria superiori per watt.

• Sorgente luminosa: diodo laser 100mW 650nm rosso, 100mW 450nm blu, 200mW magenta mixed

• Diodi laser OSRAM PL450B ad alta ecienza

• Emissione di radiazioni: Classe 3B

• Modalità di controllo: protocollo DMX512 con 8/10 canali di funzionamento, Master/Slave, automatico-

musicale con microfono incorporato, automatico con show pre-programmati

• Controllo opzionale mediante radiocomando KRYPTONIRC

• Software interno: gestione dal display LED a tre caratteri

• Connessioni: ingresso/uscita XLR 3p

• Sicurezza: conforme alle normative EN60825-1:2007, sistema di bloccaggio manuale con chiave e in-

gresso per pulsante di spegnimento di emergenza

• Alimentazione: AC 230V, 50-60Hz

• Consumo: 12W

• Dimensioni (LxAxP): 145x160x80mm

• Peso: 1,3kg

1.2 ELEMENTI DI COMANDO E DI COLLEGAMENTO

KRYPTON series

3 4

5 6

8 9 10

Pannello posteriore

Ta=40°C

131415

Fig.1

KRYPTON series

1. STAFFA DI MONTAGGIO

2. MANOPOLA DI FISSAGGIO per la staa di

montaggio

3. PRESA DI VENTILAZIONE apertura per uscita

usso d'aria da non ostruire

4. APERTURA RAGGIO LASER

5. INDICATORE DI FUNZIONAMENTO quando il

LED rosso è acceso, il dispositivo è in funzione

6. INDICATORE DEL SEGNALE MUSICALE: il LED

blu si accende se il microfono (11) rileva un segnale musicale di volume suciente per comandare il raggio laser.

7. RICEVITORE REMOTE CONTROLLER

8. DMX OUT (XLR a 3 poli):

1= massa, 2 = DMX -, 3 = DMX +;

9. DMX IN (XLR a 3 poli):

1 = massa, 2 = DMX -, 3 = DMX +;

10. SAFETY EYE per l’aggancio al cavo di sicurezza.

11. MICROFONO per il comando tramite la musica

12. PANNELLO DI CONTROLLO con display LED e 4 pulsanti per accesso e gestione delle diverse funzioni

13. SAFETY SWITCH per attivare/disattivare il raggio laser (diodo laser). Per ragioni di sicurezza assicurarsi che la chiave sia utilizzata solo dall’operatore autorizzato;

14. POWER IN spina da pannello VDE per il collegamento ad una presa di rete (AC230V~/50-60Hz) tramite il cavo rete in dotazione. Accanto la spina si trova il portafusibile. Sostituire un fusibile difettoso solo con uno dello stesso tipo;

15. INTERRUTTORE ON/OFF

KRYPTON series

- 2 - INSTALLAZIONE

2.1 MONTAGGIO

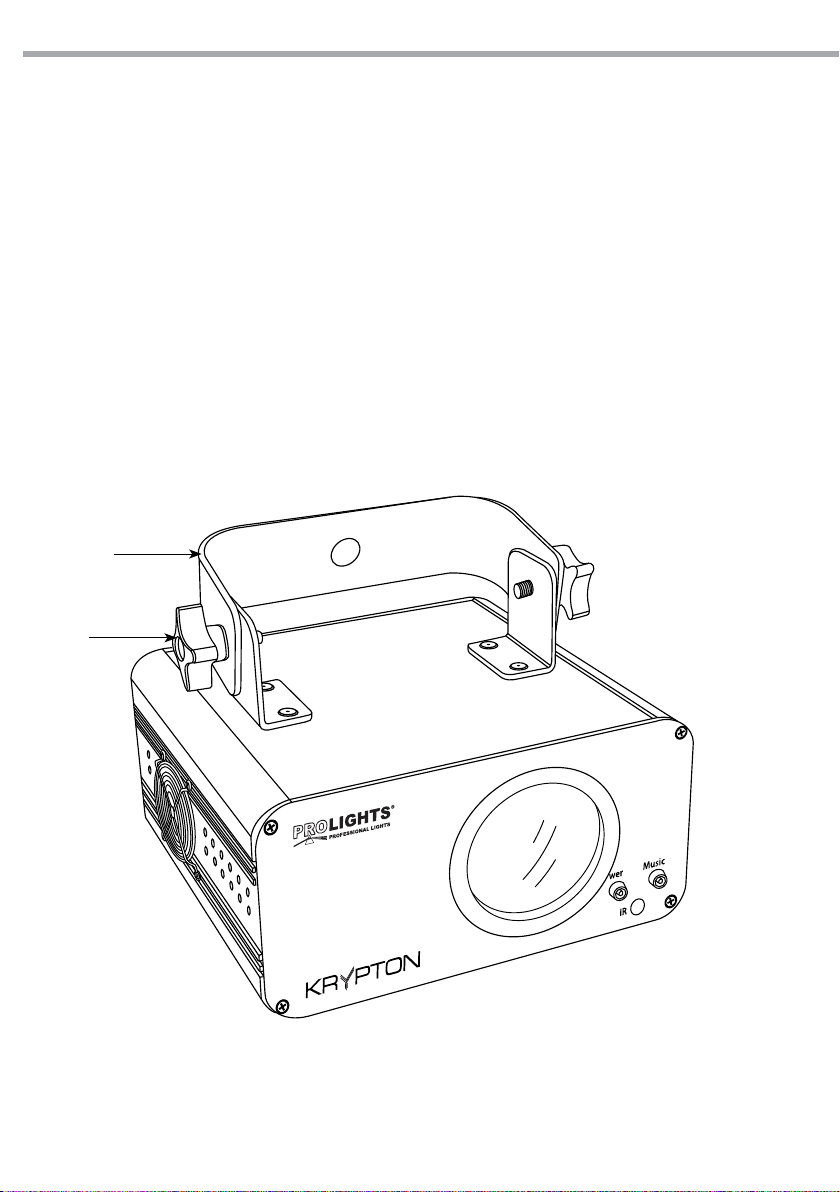

Il KRYPTON può essere collocato su un piano solido. Inoltre, grazie alle possibilità di ssaggio sulla staa (g.2), l’unità può essere montata con versatilità su una traversa. Per il ssaggio occorrono dei supporti robusti per il montaggio. L’area di collocazione deve avere una stabilità suciente e supportare almeno 10 volte il peso dell’unità. Inoltre, assicurarsi di rispettare tutte le avvertenze, in materia di sicurezza, per i dispositivi a raggio laser.

• Fissare il proiettore attraverso l’apposita staa (1) ad una collocazione idonea. È assolutamente necessario assicurare il proiettore contro la caduta utilizzando un cavo di sicurezza: in parti-

•

colare collegare il cavo in un punto adatto in modo che la caduta del proiettore non possa superare i 20 cm.

• Orientare il proiettore intervenendo, se necessario, sulla manopola della staa di montaggio (2).

Fig.2

KRYPTON series

- 3 - FUNZIONI E IMPOSTAZIONI

3.1 FUNZIONAMENTO

Inserire la spina del cavo di alimentazione in una presa di rete (230V~ 50Hz). Accendere il KRYPTON, con l’interruttore (15). Si accende il LED rosso (5) di funzionamento. Per azionare il raggio laser, inserire la chiave in dotazione nella serratura relativa (13) e girare la chiave in posizione ON. Quando il laser è acceso, il display LED (12) sul pannello posteriore mostra la modalità di funzionamento corrente. L’unità può essere comandata da un’unità DMX di comando luce oppure svolgere autonomamente il suo programma. ATTENZIONE. Il raggio laser viene emesso entro 5 secondi dall’accensione dell’unità. Inoltre, il funzionamento di un laser di classe 3B è consentito solo se controllato da un operatore qualicato.

• Il proiettore laser non è progettato per un utilizzo continuato. Al ne di ottimizzare la vita del dispositivo eettuare regolari pause durante il funzionamento.

• Non accendere e spegnere l’unità in brevi intervalli di tempo.

• Disconnettere l’unità quando non è utilizzata per lunghi periodi di tempo.

• In caso di gravi problemi di funzionamento, smettere di usare il dispositivo e contattare immediata-

mente un centro di assistenza tecnica autorizzato.

3.2 IMPOSTAZIONE BASE

Il laser KRYPTON dispone di un LED display e 4 pulsanti per l’accesso alle funzioni del pannello di controllo (g.3).

FUNC UP DOWN ENTER

Per scegliere la modalità di funzionamento

Per cambiare le modalità di funzionamento o aumentare il valore della funzione stessa

Per cambiare le modalità di funzionamento o diminuire il valore della funzione stessa

Fig.3

Per attivare una funzione e per memorizzare un valore

3.3 STRUTTURA MENU

KRYPTON series

KRYPTON 40G - KRYPTON400B

MAIN FUNCTION SELECTION1 SELECTION2 DESCRIPTION

001 DMX Operation

DMX Mode

001 - d512 Select the DMX starting address

Sound-active Sou

Automatic Program

Selection

Sensitivity S-- S 0 - S 09 Adjust the sensitivity in the sound mode

Master/Slave Sla Sets Slave Mode

Testing mode tSt Test demo

Aut Trigger the built-in programs

Trigger the built-in program to the beat of the music, using the

internal microphone

KRYPTON 140RGY - KRYPTON140GBC - KRYPTON 200RBP

MAIN FUNCTION SELECTION1 SELECTION2 DESCRIPTION

001 DMX Operation

DMX Mode

001 - d512 Select the DMX starting address

Sound-active Sou So1 - So3

Automatic Program

Selection

Aut Au1 - Au3 Trigger the built-in programs

Trigger the built-in program to the beat of the music, using the

internal microphone

Sensitivity S-- S 0 - S 09 Adjust the sensitivity in the sound mode

Master/Slave Sla Sets Slave Mode

Testing mode tSt Test demo

KRYPTON series

FUNZIONAMENTO STANDALONE

Il proiettore laser KRYPTON dispone di diverse opzioni per il funzionamento senza un controller DMX:

3.4 MODALITÀ AUTOMATICA

Per entrare nella modalità automatica e permettere all’unità di svolgere il suo programma Show autonomamente:

• Premere il tasto FUNC no a quando sul display non appare [Aut].

• Premere il tasto ENTER per confermare

MODELLI KRYPTON 140RGY - KRYPTON 140GBC - KRYPTON 200RBP

• Premere il tasto FUNC no a quando sul display non appare [Aut].

• Premere il tasto ENTER per confermare

• Premendo nuovamente FUNC, la scritta sul display inizia a lampeggiare ed è possibile selezionare, attra-

verso il tasto UP/DOWN, il laser show pre-programmato desiderato [Aut - Au1 - Au2 - Au3]

• Premere il tasto ENTER per confermare

3.5 MODALITÀ MUSICALE, IMPOSTAZIONE SENSIBILITÀ

Nella modalità musicale è possibile comandare il KRYPTON esclusivamente tramite il microfono integrato. Impostare il regolatore SENSITYVITY per la sensibilità del microfono in modo tale che il ritmo della musica venga riprodotto in modo ottimale dai movimenti del raggio laser. La maggior sensibilità si ha impostando un livello alto. Quando viene rilevato un segnale musicale il LED blu (6) si accende.

• Premere il tasto FUNC no a quando sul display non appare [S6].

• Selezionare attraverso il tasto UP/DOWN, il livello di sensibilità del microfono [S0 - S9]. Ad un livello corri-

spondente a 0 la funzione è disattivata.

• Premere il tasto ENTER per confermare

Per entrare nella modalità Sound Active:

• Premere il tasto FUNC no a quando sul display non appare [Sou].

• Premere il tasto ENTER per confermare

MODELLI KRYPTON 140RGY - KRYPTON 140GBC - KRYPTON 200RBP

• Premere il tasto FUNC no a quando sul display non appare [Sou].

• Premere il tasto ENTER per confermare

• Premendo nuovamente FUNC, la scritta sul display inizia a lampeggiare ed è possibile selezionare, attra-

verso il tasto UP/DOWN, il laser show pre-programmato desiderato [ Sou - So1 - So2 - So3]

• Premere il tasto ENTER per confermare

3.6 MODALITÀ MASTER/SLAVE

Questa modalità consente di collegare in linea più unità KRYPTON senza un controller. La prima sarà impostata come master e le altre come slave con lo stesso eetto.

• Premere il tasto FUNC no a quando sul display non appare [Sla]

• Per confermare l’impostazione premere il tasto ENTER.

• Sull’unità master selezionare il programma show desiderato come indicato nei paragra 3.4 e 3.5

• Servirsi dei connettori DMX del KRYPTON per formare una catena di unità. In certe condizioni di lun-

ghezza si consiglia di eettuare una terminazione come mostrato a pag.17

KRYPTON series

3.7 COLLEGAMENTO

1. Collegare l’uscita DMX OUTPUT dell’unità principale con l’ingresso DMX INPUT della prima unità secondaria servendosi di un cavo XLR a 3 poli

2. Collegare l’uscita DMX OUTPUT della prima unità secondaria con l’ingresso DMX INPUT della seconda unità secondaria ecc.

3.8 MODALITÀ DMX

Per entrare nella modalità DMX:

• Premere il tasto FUNC no a quando sul display non appare [001].

• Premere il tasto ENTER per confermare.

• Utilizzare il tasto UP/DOWN per impostare l’indirizzo DMX desiderato [001 - 512]; tenere premuto invece il

tasto UP/DOWN per lo scorrimento veloce.

• Premere il tasto ENTER per confermare.

3.9 INDIRIZZAMENTO DMX

Per poter comandare il proiettore laser KRYPTON con un’unità di comando luce, occorre impostare l’indirizzo di start DMX del primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo di start 33 per comandare la funzione del primo canale DMX, si deve impostare sul KRYPTON l’indirizzo di start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. Segue un esempio con indirizzo 33 di start:

Numero

canali DMX

Indirizzo di

start (esempio)

Indirizzo DMX

occupati

Prossimo indirizzo di start

possibile per unità n°1

Prossimo indirizzo di start

possibile per unità n°2

Prossimo indirizzo di start

possibile per unità n°3

8 33 33-40 41 49 57

10 33 33-42 43 53 63

KRYPTON series

3.10 COLLEGAMENTI DELLA LINEA DMX

La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito:

DMX - INPUT

Spina XLR

Pin1 : Massa - Schermo Pin2 : - Negativo Pin3 : + Positivo

Fig.4

DMX - OUTPUT

Presa XLR

ATTENZIONE La parte schermata del cavo (calza) non deve mai essere collegata alla terra dell’impianto; ciò comporterebbe malfunzionamenti delle unità e dei controller. Per passaggi lunghi può essere necessario l’inserimento di un amplicatore DMX. In tal caso, è sconsigliato utilizzare nei collegamenti cavo bilanciato microfonico poiché non è in grado di trasmettere in modo adabile i dati di controllo DMX.

• Collegare l’uscita DMX del controller con l’ingresso DMX della prima unità;

• Collegare, quindi, l’uscita DMX con l’ingresso DMX della successiva unità; l’uscita di quest’ultima con

l’ingresso di quella successiva e via dicendo nchè tutte le unità sono collegate formando una catena.

• Per installazioni in cui il cavo di segnale deve percorrere lunghe distanze è consigliato inserire sull’ultima unità una terminazione DMX.

3.11 COSTRUZIONE DEL TERMINATORE DMX

La terminazione evita la probabilità che il segnale DMX 512, una volta raggiunta la ne della linea stessa venga riesso indietro lungo il cavo, provocando, in certe condizioni e lunghezze, la sua sovrapposizione al segnale originale e la sua cancellazione. La terminazione deve essere eettuata, sull’ultima unità della catena, con connettori XLR a 3 pin, saldando una resistenza di 120Ω (minimo 1/4W) tra i terminali 2 e 3, così come indicato in gura.

Fig.5

Esempio: connettore XLR a 3 pin

3.12 TABELLA CANALI DMX

CH8 (KRYPTON 40G - KRYPTON400B)

KRYPTON series

CH Function in CH8 mode Value

MODE

Laser O

Auto Show Sound activated Show (music) DMX Mode (other channels activated)

2 32 Patterns as a shown in pattern list 000 - 255

ZOOMING

100% - 5% Size

Zooming in Zooming out Zooming in & out

Y AXIS ROLLING

0 - 359 degree xed Y axis rolled

Clockwise rolling Anticlockwise rolling

X AXIS ROLLING

0 - 359 degree xed X axis rolled

Clockwise rolling Anticlockwise rolling

Z AXIS ROTATING

0 - 359 degree xed Z axis rotate

Clockwise rotating Anticlockwise rotating

X AXIS MOVING

128 dierent xed position on X

Clockwise moving Anticlockwise moving

Y AXIS MOVING

128 dierent xed position on Y

Clockwise moving Anticlockwise moving

000 - 063 064 - 127 128 - 191 192 - 255

000 - 127 128 - 169 170 - 209 210 - 255

000 - 127 128 - 191 192 - 255

KRYPTON series

CH10 (KRYPTON 140RGY - KRYPTON140GBC - KRYPTON 200RBP)

CH Function in CH10 mode Value

MODE

Automatic show with original preprogramed color Automatic show with color 1 Automatic show with color 2 Automatic show with color 3

Sound activated show with the original preprogramed color Sound activated show with color 1 Sound activated show with color 2 Sound activated show with color 3 DMX mode

2 32 Patterns as a shown in pattern list 000 - 255

COLOR

Blackout Original preprogramed color Color 1 Color 2

Color 3 Alternate color 1 & color 2 Alternate color 2 & color 3 Alternate color 1 & color 3 Alternate color 1& 2 & 3 Color rolling

COLOR CHANGING SPEED

Stop Slow to Fast

ZOOMING

100% - 5% size

Zooming In Zooming Out Zooming In & Out

X AXIS MOVING

128 dierent xed position on X

Clockwise moving Anticlockwise moving

000 - 029 030 - 059 060 - 089 090 - 119

120 - 149 150 - 179 180 - 209 210 - 239 240 - 255

000 - 024 025 - 049 050 - 074 075 - 099 100 - 124 125 - 149 150 - 174 175 - 199 200 - 224 225 - 255

000 - 004 005 - 255

000 - 127 128 - 169 170 - 209 210 - 255

000 - 127 128 - 191 192 - 255

CH Function in CH10 mode Value

Y AXIS MOVING

128 dierent xed position on Y

Clockwise moving Anticlockwise moving

Y AXIS ROLLING

0 - 359 degree xed Y axis rolled

Clockwise rolling Anticlockwise rolling

X AXIS ROLLING

0 - 359 degree xed X axis rolled

Clockwise rolling Anticlockwise rolling

Z AXIS ROTATING

0 - 359 degree xed Z axis rolled

Clockwise rolling Anticlockwise rolling

000 - 127 128 - 191 192 - 255

3.13 TABELLA PATTERN NEL CANALE 2

KRYPTON series

DMX

000 - 007

008 - 015 072 - 079 136 - 143 198 - 205

016 - 023 080 - 087 144 - 151 206 - 213

024 - 031 088 - 095 152 - 159 214 - 221

Patterns

DMX Patterns PatternsDMXPatterns

064 - 071 128 - 135 190 - 197

DMX

032 - 039 096 - 103 160 - 167 222 - 229

040 - 047 104 - 111 168 - 175 230 - 237

048 - 055 112 - 119 176 - 183 238 - 245

056 - 063 120 - 127 184 - 191 246 - 255

KRYPTON series

3.14 FUNZIONAMENTO CON CONTROLLER LASER (OPZIONALE)

Il controller ad infrarossi consente il controllo remoto degli show automatici, modalità automatico musicale e la riproduzione degli eetti. NOTA - Il controller laser può essere attivato in qualsiasi modalità esclusa nella funzionalità Master/Slave; tenere premuto il tasto ON/OFF per circa 2 secondi per accendere il controller.

2 3

5 6

1. ON/OFF laser

2. MUSIC SHOW

3. AUTO SHOW

4. CAMBIO COLORI scorrimento avanti

5. CAMBIO COLORI scorrimento indietro

6. PAUSA

7. MODALITÀ MANUALE

8. SELEZIONE PATTERNS

9. ROTAZIONE PATTERN (nella modalità manuale)

TASTI DESCRIZIONE

ON/OFF Attivazione/disattivazione laser

Sound Activated

MUSIC SHOW

Sound Strobing

Il LED è blue. I tasti 1 - 9 consentono l'impostazione della sensibilità microfono. "1" rappresenta il valore più basso di sensibilità "9" rappresenta il valore più alto di sensibiltà

AUTO Auto show Il LED è rosso.

CAMBIO COLORI Ciclo colori programmati: Color3, Color2, Color1

A= Cambio Patterns

I tasti 1 - 9 consentono la scelta del pattern che si desidera proiettare (1-48)

C= Cambio Patterns

NOTA - Per la direzione di rotazione premere il tasto relativo

MODALITÀ MANUALE

B= Sensibilità sound

I tasti 1 - 9 consentono l'impostazione della sensibilità microfono

Fig.6

NOTE

KRYPTON series

- 4 - MANUTENZIONE

4.1 MANUTENZIONE E PULIZIA PRODOTTO

Come regola generale, il dispositivo deve essere pulito almeno due volte al mese. L’accumulo di polvere riduce la luminosità e può causare il surriscaldamento. Questo può portare a ridurre la vita della sorgente luminosa e accrescere usura meccanica. L’utilizzo e l’ambiente sono fattori che contribuiscono a determinare la frequenza di pulizia.

Per la pulizia del prodotto, seguire le istruzioni riportate di seguito:

• Scollegare il dispositivo dall’alimentazione elettrica.

• Attendere nché l’unità non si sia rareddata.

• Utilizzare un compressore d’aria o una spazzola morbida per rimuovere la polvere accumulata sulla

supercie esterna e sulle ventole.

• Pulire il pannello di vetro (laser apertura laser) con una soluzione leggera di detergente per vetri e un panno morbido.

• Applicare la soluzione al panno e trascinare lo sporco verso l’esterno.

• Delicatamente lucidare le superci no a che non siano privi di lanugine.

reproduced in any form or by any means for any commercial use.

In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the

characteristics stated in this instruction manual at any time and without prior notice.

All revisions and updates are available in the ‘manuals’ section on site www.musiclights.it

KRYPTON series

TABLE OF CONTENTS

Safety

General instructions Warnings and installation precautions Laser safety and operating instructions General information

1 Description

1. 1 Technical specications

1. 2 Operating elements and connections

2 Installation

2. 1 Mounting

3 Functions and settings

3. 1 Function

3. 2 Basic

3. 3 Menu structure

3. 4 Automatic

3. 5 Sound mode, sensitivity setting

3. 6 Master/Slave mode

3. 7 Linking

3. 8 DMX mode

3. 9 DMX addressing

3. 10 Connection of the DMX line

3. 11 Costruction of the DMX termination

3. 12 DMX control

3. 13 Pattern list in channel 2

3. 14 Remote controller (optional)

2 2 3 5

5 8

11 11 12 13 13 13 14 14 14 15 15 16 18 19

Packing content

4 Maintenance

4. 1 Maintenance and cleaning the unit

Warranty

• KRYPTON

• Power cord

• User manual

WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit.

KRYPTON series

SAFETY

General instruction

• The products referred to in this manual conform to the European Community Directives and are therefore marked with .

• The unit is supplied with hazardous network voltage (230V~). Leave servicing to skilled personnel only. Never make any modications on the unit not described in this instruction manual, otherwise you will risk an electric shock.

• Connection must be made to a power supply system tted with ecient earthing (Class I appliance according to standard EN 60598-1). It is, moreover, recommended to protect the supply lines of the units from indirect contact and/or shorting to earth by using appropriately sized residual current devices.

• The connection to the main network of electric distribution must be carried out by a qualied electrical installer. Check that the main frequency and voltage correspond to those for which the unit is designed as given on the electrical data label.

• This unit is not for home use, only professional applications.

• Never use the xture under the following conditions:

- in places subject to vibrations or bumps;

- in places with a temperature of over 40°C or less than 10°C.

• Make certain that no inammable liquids, water or metal objects enter the xture.

• Do not dismantle or modify the xture.

• All work must always be carried out by qualied technical personnel. Contact the nearest sales point for

an inspection or contact the manufacturer directly.

• If the unit is to be put out of operation denitively, take it to a local recycling plant for a disposal which is not harmful to the environment.

Warnings and installation precautions

• The unit for indoor use only. To prevent or reduce the risk of electrical shock or re, do not expose the unit to rain or moisture.

• If this device will be operated in any way dierent to the one described in this manual, it may suer damage and the guarantee becomes void. Furthermore, any other operation may lead to dangers like short circuit, burns, electric shock, etc.

• Before starting any maintenance work or cleaning the unit, cut o power from the main supply.

• Always additionally secure the device with the safety rope. When carrying out any work, always comply

scrupulously with all the regulations (particularly regarding safety) currently in force in the country in which the xture’s being used.

• Install the xture in a well ventilated place. The minimum distance between the xture and surrounding walls must be more than 50 cm and the air vents at the housing must not be covered in any case.

• Keep any inammable material at a safe distance from the xture.

• Never look directly at the light beam. Please note that fast changes in lighting, e. g. ashing light, may

trigger epileptic seizures in photosensitive persons or persons with epilepsy.

KRYPTON series

Laser safety and operating instructions

• Do not operate laser without rst reading and understanding all safety and technical data in this manual.

• This laser product can potentially cause instant eye injury or blindness if laser light directly strikes the eyes.

• Do not point lasers at people or animals.

• Do not point lasers at highly reective surfaces such as windows, mirrors and shiny metal. Even laser

reections can be hazardous.

• Never look into the laser aperture or laser beams.

• Do not expose the output optic (aperture) to cleaning chemicals.

• Do not use laser if housing is damaged or open, or if optics appear damaged in any way.

• Never open the laser housing. The high laser power levels inside of the protective housing can start

res, burn skin and will cause instant eye injury.

• After set up, and prior to public use, test laser to ensure proper function. Do not use if any defect is detected. Do not use if laser emits only one or two laser beams rather than dozens/hundreds, as this could indicate damage to the diraction grating optic, and could allow emission of higher laser levels above Class 3B.

• Never leave this device running unattended.

• The operation of a class 3B laser show is only allowed if the show is controlled by a skilled and well-

trained operator, familiar with the data included in this manual.

• The legal requirements for using laser entertainment products vary from country to country. The user is responsible for the legal requirements at the location/country of use.

• According to international safety regulations the laser must be installed so that the laser beam has a minimum distance of 3 m to the oor when persons stand or sit under the beam. However, the unit can also be installed so that in the horizontal plane the laser beam keeps a minimum distance of 2.5 m to persons.

IMPORTANT

The unit must be installed so that nobody will be able to look directly into the laser beam. Already a short radiation on the retina may cause permanent damage. Unintentional reections must be prevented. The laser system must not be operated without the presence of a laser protection adviser. In case of absence, this advisor should have secured the laser beam with the key switch against unauthorized operation.

LASER SAFETY LABEL REPRODUCTIONS

• Class 3B laser radiation, when open, avoid exposure to beam.

• Laser radiation avoid exposure to beam class 3B laser product.

• The label indicates the laser beam output aperture.

KRYPTON series

CLASS 3B LASER LIGHT WHEN OPEN

CAUTION

AVOID EXPOSURE TO THE BEAM

GENERAL INFORMATION

LASER APERTURE

LASER RADIATION

LASER DATA KRYPTON SERIES

Laser Classication Class3B

Red Laser Medium LD GaAlAs 650nm, typical

Green Laser Medium DPSS Nd:YVO4, 532nm

Blue Laser Medium LD GeAs 450nm, typical

Beam Diameter <5mm at aperture

Pulse Data All pulses < 4 Hz (>0.25 sec)

Divergence (each beam) <2 mrad

Divergence (total light) <90 degrees

Shipments and claims

The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual damage will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

Warranty and returns

The guarantee covers the xture in compliance with existing regulations. You can nd the full version of the “General Guarantee Conditions” on our web site www.musiclights.it. Please remember to register the piece of equipment soon after you purchase it, logging on www.musiclights.it. The product can be also registered lling in and sending the form available on your guarantee certicate. For all purposes, the validity of the guarantee is endorsed solely on presentation of the guarantee certicate. Music & Lights will verify the validity of the claim through examination of the defect in relation to proper use and the actual validity of the guarantee. Music & Lights will eventually provide replacement or repair of the products declining, however, any obligation of compensation for direct or indirect damage resulting from faultiness.

KRYPTON series

- 1 - DESCRIPTION

1.1 TECHNICAL SPECIFICATIONS

KRYPTON40G

Compact laser eect with green source for multi-beam laser projection, motion eects and shapes.KRYPTON40G is fully linkable with whole KRYPTON lasers series to create synchronized and full-spectrum laser show with a limited budget. All models are quipped with high-ecient PL450B laser diode by OSRAM to achieve the best performance between lasers of same category.

• Light source: 40mW 532nm green diode

• OSRAM PL450B high-eciency laser diode

• Laser radiation class: 3B class

• Control mode: 8/10 DMX512 channels, Master/Slave, sound-activated with audio input and internal

microphone, automatic mode with pre-programmed shows

• KRYPTONIRC remote infra-red controller is optional

• Internal Software: control by 3-digit LED display

• Connections: XLR 3p input/output

• Safety: compliance with EN60825-1:2007 standards, manual key-switch and input for safety remote-

interlock

• Power supply: AC 230V, 50-60Hz

• Power consumption: 12W

• Dimensions (WxHxD): 145x160x80mm

• Weight: 1,3kg

KRYPTON400B

Compact laser eect with green source for multi-beam laser projection, motion eects and shapes. KRYPTON400B is fully linkable with whole KRYPTON lasers series to create synchronized and full-spectrum laser show with a limited budget. All models are quipped with high-ecient PL450B laser diode by OSRAM to achieve the best performance between lasers of same category.

• Light source: 400mW 450nm blu diode

• OSRAM PL450B high-eciency laser diode

• Laser radiation class: 3B class

• Control mode: 8/10 DMX512 channels, Master/Slave, sound-activated with audio input and internal

microphone, automatic mode with pre-programmed shows

• KRYPTONIRC remote infra-red controller is optional

• Internal Software: control by 3-digit LED display

• Connections: XLR 3p input/output

• Safety: compliance with EN60825-1:2007 standards, manual key-switch and input for safety remote-

interlock

• Power supply: AC 230V, 50-60Hz

• Power consumption: 12W

• Dimensions (WxHxD): 145x160x80mm

• Weight: 1,3kg

KRYPTON140RGY

Compact laser eect with green source for multi-beam laser projection, motion eects and shapes. KRYPTON140RGY is fully linkable with whole KRYPTON lasers series to create synchronized and full-spectrum laser show with a limited budget. All models are quipped with high-ecient PL450B laser diode by OSRAM to achieve the best performance between lasers of same category.

• Light source: 100mW 650nm red, 40mw 532nm green, 140mW mixed yellow

• OSRAM PL450B high-eciency laser diode

• Laser radiation class: 3B class

• Control mode: 8/10 DMX512 channels, Master/Slave, sound-activated with audio input and internal

microphone, automatic mode with pre-programmed shows

• KRYPTONIRC remote infra-red controller is optional

• Internal Software: control by 3-digit LED display

• Connections: XLR 3p input/output

• Safety: compliance with EN60825-1:2007 standards, manual key-switch and input for safety remote-

interlock

• Power supply: AC 230V, 50-60Hz

• Power consumption: 12W

• Dimensions (WxHxD): 145x160x80mm

• Weight: 1,3kg

KRYPTON140GBC

Compact laser eect with green source for multi-beam laser projection, motion eects and shapes. KRYPTON140GBC is fully linkable with whole KRYPTON lasers series to create synchronized and full-spectrum laser show with a limited budget. All models are quipped with high-ecient PL450B laser diode by OSRAM to achieve the best performance between lasers of same category..

KRYPTON series

• Light source: 40mW 532nm green, 100mw 450nm blue, 140mW mixed cyan

• OSRAM PL450B high-eciency laser diode

• Laser radiation class: 3B class

• Control mode: 8/10 DMX512 channels, Master/Slave, sound-activated with audio input and internal

microphone, automatic mode with pre-programmed shows

• KRYPTONIRC remote infra-red controller is optional

• Internal Software: control by 3-digit LED display

• Connections: XLR 3p input/output

• Safety: compliance with EN60825-1:2007 standards, manual key-switch and input for safety remote-

interlock

• Power supply: AC 230V, 50-60Hz

• Power consumption: 12W

• Dimensions (WxHxD): 145x160x80mm

• Weight: 1,3kg

KRYPTON series

KRYPTON200RBP

Compact laser eect with green source for multi-beam laser projection, motion eects and shapes. KRYPTON180RBP is fully linkable with whole KRYPTON lasers series to create synchronized and full-spectrum laser show with a limited budget. All models are quipped with high-ecient PL450B laser diode by OSRAM to achieve the best performance between lasers of same category.

• Light source: 100mW 650nm red, 100mw 450nm blue, 200mW mixed purple

• OSRAM PL450B high-eciency laser diode

• Laser radiation class: 3B class

• Control mode: 8/10 DMX512 channels, Master/Slave, sound-activated with audio input and internal

microphone, automatic mode with pre-programmed shows

• KRYPTONIRC remote infra-red controller is optional

• Internal Software: control by 3-digit LED display

• Connections: XLR 3p input/output

• Safety: compliance with EN60825-1:2007 standards, manual key-switch and input for safety remote-

interlock

• Power supply: AC 230V, 50-60Hz

• Power consumption: 12W

• Dimensions (WxHxD): 145x160x80mm

• Weight: 1,3kg

1.2 OPERATING ELEMENTS AND CONNECTIONS

KRYPTON series

3 4

5 6

Rear panel

8 9 10

Ta=40°C

131415

Fig.1

KRYPTON series

1. MOUNTING BRACKET

2. LOCKING KNOB for the mounting bracket

3. VENTILATION OPENINGS the opening let the

air ow in. Do not obstruct them

4. LASER APERTURE

5. POWER INDICATOR when this indicator is on,

the xture is switched on

6. MUSIC INDICATOR: synchronize to detected

music signal

7. REMOTE RECEIVER

8. DMX OUT (3-pole XLR):

1= ground, 2 = DMX -, 3 = DMX +;

9. DMX IN (3-pole XLR):

1 = ground, 2 = DMX -, 3 = DMX +;

10. SAFETY EYE to attach safety cable

11. MICROPHONE FOR MUSIC CONTROL

12. CONTROL PANEL with display LED and 4 button used to access the control panel functions and manage them

13. SAFETY SWITCH to turn the laser eect (laser diode) ON/OFF. Be sure that only authorized operator hold the key

14. POWER IN mains plug for connection to a socket (AC230V~/50-60Hz) via the supplied mains cable. The support for the mains fuse is located near the mains plug. Only replace a blown fuse by one of the same type

15. ON/OFF SWITCH

KRYPTON series

- 2 - INSTALLATION

2.1 MOUNTING

KRYPTON may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For xing, stable mounting clips are required. The mounting place must be of sucient stability and be able to support a weight of 10 times of the unit’s weight. The unit must be installed so that nobody will be able to look directly into the laser beam. Already a short radiation on the retina may cause permanent damage. Unintentional reections must be prevented. When carrying out any installation, always comply scrupulously with all the regulations (particularly regarding safety) currently in force in the country in which the xture’s being used.

• Install the projector at a suitable location by means of the mounting bracket (1).

• Always additionally secure the projector with the safety rope from falling down. For this purpose, fas-

ten the safety rope at a suitable position so that the maximum fall of the projector will be 20 cm.

• Adjust the projector and use the knob (2) to slightly release or tighten the locking mechanism of the bracket if is necessary.

Fig.2

KRYPTON series

- 3 - FUNCTION AND SETTINGS

3.1 FUNCTION

Connect the supplied main cable to a socket (230 V~/50 Hz). Switch on the KRYPTON with the mains switch (15). The red LED POWER (5) lights up as a power indication. To switch on the laser beam, connect the supplied key to the lock of the switch (13) and turn the key to position ON. When laser is powered on, the LED monitor on rear panel shows the current operating mode. Then the unit is ready for operation and can be operated via a DMX controller or it independently performs its show program in succession. WARNING! This laser corresponds to the class 3B. Do not permit operation by persons not qualied for operating the device. Laser will be output from laser aperture in 5 seconds after the unit is powered on.

• Regular breaks during operation are essential to maximize the life of this device as it is not designed for continual use.

• Do not switch the unit on and o in short time intervals.

• Always unplug the unit when it is not used for a longer time.

• In the event of serious operation problems, stop using the xture and contact the manufacturer di-

rectly.

3.2 BASIC

Access control panel functions using the four panel buttons located directly underneath the LED display (g.3)

FUNC UP DOWN ENTER

Used to access the menu or return a previous menu option

Used to change the mode of operation or increase the value of the function

Used to change the mode of operation or decrease the value of the function

Fig.3

Used to select and store the current menu or conrm the current function value or option within a menu

3.3 MENU STRUCTURE

KRYPTON series

KRYPTON 40G - KRYPTON400B

MAIN FUNCTION SELECTION1 SELECTION2 DESCRIPTION

001 DMX Operation

DMX Mode

001 - d512 Select the DMX starting address

Sound-active Sou

Automatic Program

Selection

Sensitivity S-- S 0 - S 09 Adjust the sensitivity in the sound mode

Master/Slave Sla Sets Slave Mode

Testing mode tSt Test demo

Aut Trigger the built-in programs

Trigger the built-in program to the beat of the music, using the

internal microphone

KRYPTON 140RGY - KRYPTON140GBC - KRYPTON 200RBP

MAIN FUNCTION SELECTION1 SELECTION2 DESCRIPTION

001 DMX Operation

DMX Mode

001 - d512 Select the DMX starting address

Sound-active Sou So1 - So3

Automatic Program

Selection

Aut Au1 - Au3 Trigger the built-in programs

Trigger the built-in program to the beat of the music, using the

internal microphone

Sensitivity S-- S 0 - S 09 Adjust the sensitivity in the sound mode

Master/Slave Sla Sets Slave Mode

Testing mode tSt Test demo

KRYPTON series

STANDALONE

This xture has several options for operating without a DMX controller. Access these options via the control panel on the back of the xture.

3.4 AUTOMATIC

This xture has preprogrammed chases that may be triggered without a controller. Access these chases via the control panel on the back of the xture.

• Press FUNC button so many times until the display shows [Aut].

• Press ENTER button to conrm

MODEL KRYPTON 140RGY - KRYPTON 140GBC - KRYPTON 200RBP

• Press FUNC button so many times until the display shows [Aut].

• Press ENTER button to conrm

• Press FUNC button again to enter mode option. In the mode option setting, the stand alone laser show

that you are going to choose is ashing. Press UP/DOWN to change stand alone laser show, you will have 4 dierent stand alone preprogrammed laser show [Aut- Au1 - Au2 - Au3]

• Press ENTER button to conrm

3.5 SOUND MODE SENSITIVITY SETTING

Where the function is described as a “Sound activated” function, the movements of the laser beam are music-controlled via the microphone. For music control adjust the control SENSITIVITY for the microphone sensitivity so that the dynamic power of the music will be reproduced in an optimum way by the movements of the laser. When changing the pattern or the movement by a music signal, the LED (6) shortly lights up.

• Press the FUNC button so many times until the display shows [S6].

• Press UP and DOWN button to set microphone sensitivity. [S0] is no sound activated, from [S9], the sensi-

tivity level is going more sensitive.

• Press ENTER button to conrm

To enter in mode Sound Active:

• Press FUNC button so many times until the display shows [Sou].

• Press ENTER button to conrm

MODEL KRYPTON 140RGY - KRYPTON 140GBC - KRYPTON 200RBP

• Press FUNC button so many times until the display shows [Sou].

• Press ENTER button to conrm

• Press FUNC button again to enter mode option. In the mode option setting, the stand alone laser show

that you are going to choose is ashing. Press UP/DOWN to change stand alone laser show, you will have 4 dierent stand alone preprogrammed laser show [ Sou - So1 - So2 - So3]

• Press ENTER button to conrm

3.6 MASTER/SLAVE MODE

This mode will allow you to link up the units together without a controller. Choose a unit to function as the Master. The unit must be the rst unit in line; other units will work as slave with the same eect.

• Press FUNC button so many times until the display shows [Sla]

• Press ENTER button to conrm

• Select the desired operation mode (see section 3.4, 3.5)

• Use standard DMX cables to daisy chain your units together via the DMX connector on the rear of the

units. For longer cable runs we suggest a terminator at the last xture (see page 15).

KRYPTON series

3.7 LINKING

Several units may be interconnected in order to control all further slave units to the same eect of the master unit.

1. Connect the DMX OUT of the master unit via 3-pole XLR cable to the DMX IN of the rst slave unit.

2. Connect the DMX OUT of the rst slave unit to the DMX IN of the second slave unit, etc. until all units are connected in a chain.

3.8 DMX MODE

• Press the button MENU so many times until the display shows [001].

• Press ENTER button to conrm

• Press the buttons UP and DOWN to select the desired value [001 - 512];

• Press ENTER button to conrm

3.9 DMX ADDRESSING

To able to operate the KRYPTON with a light controller, adjust the DMX start address for the rst a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the rst DMX channel, adjust the start address 33 on the KRYPTON. The other functions of the light eect panel are then automatically assigned to the following addresses. An example with the start address 33 is shown below:

Number of

DMX channels

Start address

(example)

DMX Address

occupied

Next possible start

address for unit No. 1

Next possible start

address for unit No. 2

8 33 33-40 41 49 57

10 33 33-42 43 53 63

Next possible start

address for unit No. 3

KRYPTON series

3.10 CONNECTION OF THE DMX LINE

DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω impedance and low capacity. The following diagram shows the connection mode:

DMX - INPUT

XLR plug

Pin1 : GND - Shield Pin2 : - Negative Pin3 : + Positive

Fig.4

DMX - OUTPUT

XLR socket

ATTENTION The screened parts of the cable (sleeve) must never be connected to the system’s earth, as this would cause faulty xture and controller operation. Over long runs can be necessary to insert a DMX level matching amplier. For those connections the use of balanced microphone cable is not recommended because it cannot transmit control DMX data reliably.

• Connect the controller DMX input to the DMX output of the rst unit.

• Connect the DMX output to the DMX input of the following unit. Connect again the output to the input

of the following unit until all the units are connected in chain.

• When the signal cable has to run longer distance is recommended to insert a DMX termination on the last unit.

3.11 CONSTRUCTION OF THE DMX TERMINATION

The termination avoids the risk of DMX 512 signals being reected back along the cable when they reaches the end of the line: under certain conditions and with certain cable lengths, this could cause them to cancel the original signals. The termination is prepared by soldering a 120Ω 1/4 W resistor between pins 2 and 3 of the 5-pin male XLR connector, as shown in gure.

Fig.5

Example: 3 pin XLR connector

3.12 DMX CONTROL

CH8 (KRYPTON 40G - KRYPTON400B)

KRYPTON series

CH Function in CH8 mode Value

MODE

Laser O

Auto Show Sound activated Show (music) DMX Mode (other channels activated)

2 32 Patterns as a shown in pattern list 000 - 255

ZOOMING

100% - 5% Size

Zooming in Zooming out Zooming in & out

Y AXIS ROLLING

0 - 359 degree xed Y axis rolled

Clockwise rolling Anticlockwise rolling

X AXIS ROLLING

0 - 359 degree xed X axis rolled

Clockwise rolling Anticlockwise rolling

Z AXIS ROTATING

0 - 359 degree xed Z axis rotate

Clockwise rotating Anticlockwise rotating

X AXIS MOVING

128 dierent xed position on X

Clockwise moving Anticlockwise moving

Y AXIS MOVING

128 dierent xed position on Y

Clockwise moving Anticlockwise moving

000 - 063 064 - 127 128 - 191 192 - 255

000 - 127 128 - 169 170 - 209 210 - 255

000 - 127 128 - 191 192 - 255

KRYPTON series

CH10 (KRYPTON 140RGY - KRYPTON140GBC - KRYPTON 200RBP)

CH Function in CH10 mode Value

MODE

Automatic show with original preprogramed color Automatic show with color 1 Automatic show with color 2 Automatic show with color 3

Sound activated show with the original preprogramed color Sound activated show with color 1 Sound activated show with color 2 Sound activated show with color 3 DMX mode

2 32 Patterns as a shown in pattern list 000 - 255

COLOR

Blackout Original preprogramed color Color 1 Color 2

Color 3 Alternate color 1 & color 2 Alternate color 2 & color 3 Alternate color 1 & color 3 Alternate color 1& 2 & 3 Color rolling

COLOR CHANGING SPEED

Stop Slow to Fast

ZOOMING

100% - 5% size

Zooming In Zooming Out Zooming In & Out

X AXIS MOVING

128 dierent xed position on X

Clockwise moving Anticlockwise moving

000 - 029 030 - 059 060 - 089 090 - 119

120 - 149 150 - 179 180 - 209 210 - 239 240 - 255

000 - 024 025 - 049 050 - 074 075 - 099 100 - 124 125 - 149 150 - 174 175 - 199 200 - 224 225 - 255

000 - 004 005 - 255

000 - 127 128 - 169 170 - 209 210 - 255

000 - 127 128 - 191 192 - 255

CH Function in CH10 mode Value

Y AXIS MOVING

128 dierent xed position on Y

Clockwise moving Anticlockwise moving

Y AXIS ROLLING

0 - 359 degree xed Y axis rolled

Clockwise rolling Anticlockwise rolling

X AXIS ROLLING

0 - 359 degree xed X axis rolled

Clockwise rolling Anticlockwise rolling

Z AXIS ROTATING

0 - 359 degree xed Z axis rolled

Clockwise rolling Anticlockwise rolling

000 - 127 128 - 191 192 - 255

3.13 PATTERN LIST IN CHANNEL 2

KRYPTON series

DMX

000 - 007

008 - 015 072 - 079 136 - 143 198 - 205

016 - 023 080 - 087 144 - 151 206 - 213

024 - 031 088 - 095 152 - 159 214 - 221

Patterns

DMX Patterns PatternsDMXPatterns

064 - 071 128 - 135 190 - 197

DMX

032 - 039 096 - 103 160 - 167 222 - 229

040 - 047 104 - 111 168 - 175 230 - 237

048 - 055 112 - 119 176 - 183 238 - 245

056 - 063 120 - 127 184 - 191 246 - 255

KRYPTON series

3.14 REMOTE CONTROLLER (OPTIONAL)

The controller allows remote control of auto-shows, sound-active, eect library with speed adjustment. NOTE - in any standalone mode (excepted Master/Slave mode), press ON/OFF for 2 second to activare remote function

2 3

5 6

1. TURN THE LASER ON/OFF

2. MUSIC SHOW

3. AUTO SHOW

4. CYCLES THROUGH COLORS

5. CYCLES THROUGH COLORS

6. PAUSE THE EFFECT

7. MANUAL MODE

8. FIXED PATTERN

9. PATTERN REPEATING (In Manual Mode)

Fig.6

BUTTON DESCRIPTION

ON/OFF To turn ON or OFF the xture

Sound Activated

MUSIC SHOW

Sound Strobing

The LED is blue. Number 1 - 9 is for sound sensitivity setting. "1" is the least sensitive "9" is the most sensitive

AUTO SHOW Auto show The LED is red.

COLOR CHANGING Cycle through programmed color, Color 3, Color2, Color1

A= Pattern changing

"1 - 9" choose favorite pattern from 1 to 48 NOTE - Last pattern and current pattern cycle

C= Pattern changing

repeating

MANUAL MODE

NOTE

B= Sound Sensitivity "1 - 9" to do sensitivity setting

KRYPTON series

- 4 - MAINTENANCE

4.1 MAINTENANCE AND CLEANING THE UNIT

Dust build up reduces light output performance and can cause overheating. This can lead to reduction of the light source’s life and mechanical wear. To maintain optimum performance and minimize wear, you should clean your lighting products at least twice a month. However, be aware that usage and environmental conditions could be contributing factors to increase the cleaning frequency.

To clean this lighting product, follow the instructions below:

• Unplug the product from power.

• Wait until the product is cold.

• Use a vacuum (or dry compressed air) and a soft brush to remove dust collected on the external surface

and fan vents.

• Clean the glass panel (laser aperture) with a mild solution of glass cleaner or isopropyl alcohol.

• Apply the solution directly to a soft, lint-free cotton cloth or a lens cleaning tissue, and drag any dirt or

grime to the outside of the glass.

• Gently polish the glass surface until it is free of haze and lint.

CERTIFICATO DI GARANZIA

GUARANTEE CERTIFICATE

Place Stamp Here

Arancare

Spett.le

Music&Lights S.r.l.

Via Appia Km 136.200 04020 Itri (LT) Italy

The guarantee covers the unit

in compliance with existing

regulations. You can nd the

full version of the “General

Il prodotto è coperto da garanzia

in base alle vigenti normative.

Sul sito www.musiclights.it è

possibile consultare il testo

Guarantee Conditions” on our

web site www.musiclights.it.

integrale delle “Condizioni

Generali di Garanzia”.

Abstract

General Guarantee Conditions

Estratto dalle

Condizioni Generali di Garanzia

piece of equipment soon after you

• Please remember to register the

procedere alla registrazione del

• Si prega, dopo l’acquisto, di

purchase it, logging on

www.musiclights.it. The product

can be also registered lling in and

prodotto sul sito www.musiclights.it.

In alternativa il prodotto può essere

registrato compilando e inviando il

sending the form available on your

guarantee certicate.

modulo riportato sul retro.

• Sono esclusi i guasti causati da

• Defects caused by inexperience

imperizia e da uso non appropriato

and incorrect handling of the

equipment are excluded.

eective if the equipment has

been tampered.

• The guarantee will no longer be

• The guarantee makes no provision

dell’apparecchio.

qualora l’apparecchio sia stato

manomesso.

• La garanzia non ha più alcun eetto

sostituzione dell’apparecchio.

• La garanzia non prevede la

for the replacement of the

equipment.

esterne, le lampade, le manopole, gli

• Sono escluse dalla garanzia le parti

switches and removable parts are

• External parts, lamps, handles,

interruttori e le parti asportabili.

• Le spese di trasporto e i rischi

not included in the guarantee.

conseguenti sono a carico del

• Transport costs and subsequent

possessore dell’apparecchio.

risks are responsibility of the

owner of the equipment.

the guarantee is endorsed solely

• For all purposes, the validity of

garanzia è avallata unicamente

dalla presentazione del certicato di

garanzia.

• A tutti gli eetti la validità della

on presentation of the guarantee

certicate.

FORM TO BE FILLED IN AND MAILED / CEDOLA DA COMPILARE E SPEDIRE FORM TO BE FILLED IN AND KEPT / CEDOLA DA COMPILARE E CONSERVARE

Purchased by / Acquistato da

Purchasing date

Data acquisto

del Rivenditore

ZIP CODE / C.A.P.

PROV.

CITY / CITTA’

ADDRESS / VIA N.

NAME / NOME

Dealer’s stamp

and signature

Timbro e rma

SURNAME / COGNOME

SERIAL N° / SERIE N°

MODEL / MODELLO

Purchased by / Acquistato da

Purchasing date

Data acquisto

del Rivenditore

ZIP CODE / C.A.P.

PROV.

CITY / CIT Tà

ADDRESS / VIA N.

NAME / NOME

Dealer’s stamp

and signature

Timbro e rma

SURNAME / COGNOME

SERIAL N° / SERIE N°

MODEL / MODELLO

Music & Lights S.r.l. entertainment technologies

Via Appia km 136,200 - 04020 Itri (LT) ITALY tel. +39 0771 72190 fax +39 0771 721955 www.musiclights.it info@musiclights.it

ISO 9001:2008

Certified Company

ProLights Krypton 40G, Krypton 400B, Krypton 140RGY, Krypton 140GBC, Krypton 200 RBP User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
