EN - IT
USER MANUAL
MANUALE UTENTE
LED FRESNEL PROIECTOR
ECLIPSEFRESNELJTW
All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be
reproduced in any form or by any means for any commercial use.
In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the
characteristics stated in this instruction manual at any time and without prior notice.
All revisions and updates are available in the ‘manuals’ section on site www.musiclights.it
REV.001-02/18
1
ECLIPSEFRESNELJTW
Packing content
• ECLIPSEFRESNELJTW
• Mounting bracket
• Power cable
• User manual
TABLE OF CONTENTS
Safety
General instructions
Warnings and installation precautions
1 Introduction
1. 1 Description and specications
1. 2 Technical specication
1. 3 Operating elements and connections
2 Installation
2. 1 Mounting
3 Functions and settings
3. 1 Operation
3. 2 Basic
3. 3 Menu structure
3. 4 DMX mode
3. 5 DMX conguration
3. 6 Screen
3. 7 Fixture settings
3. 8 White calibration
3. 9 Led frequency
3. 10 Fns mode
3. 11 Factory Reload
3. 12 Fixture Information
3. 13 Connection of the DMX line
3. 14 Construction of the DMX termination
3. 15 Channels DMX
4 Maintenance
4. 1 Maintenance and cleaning the unit

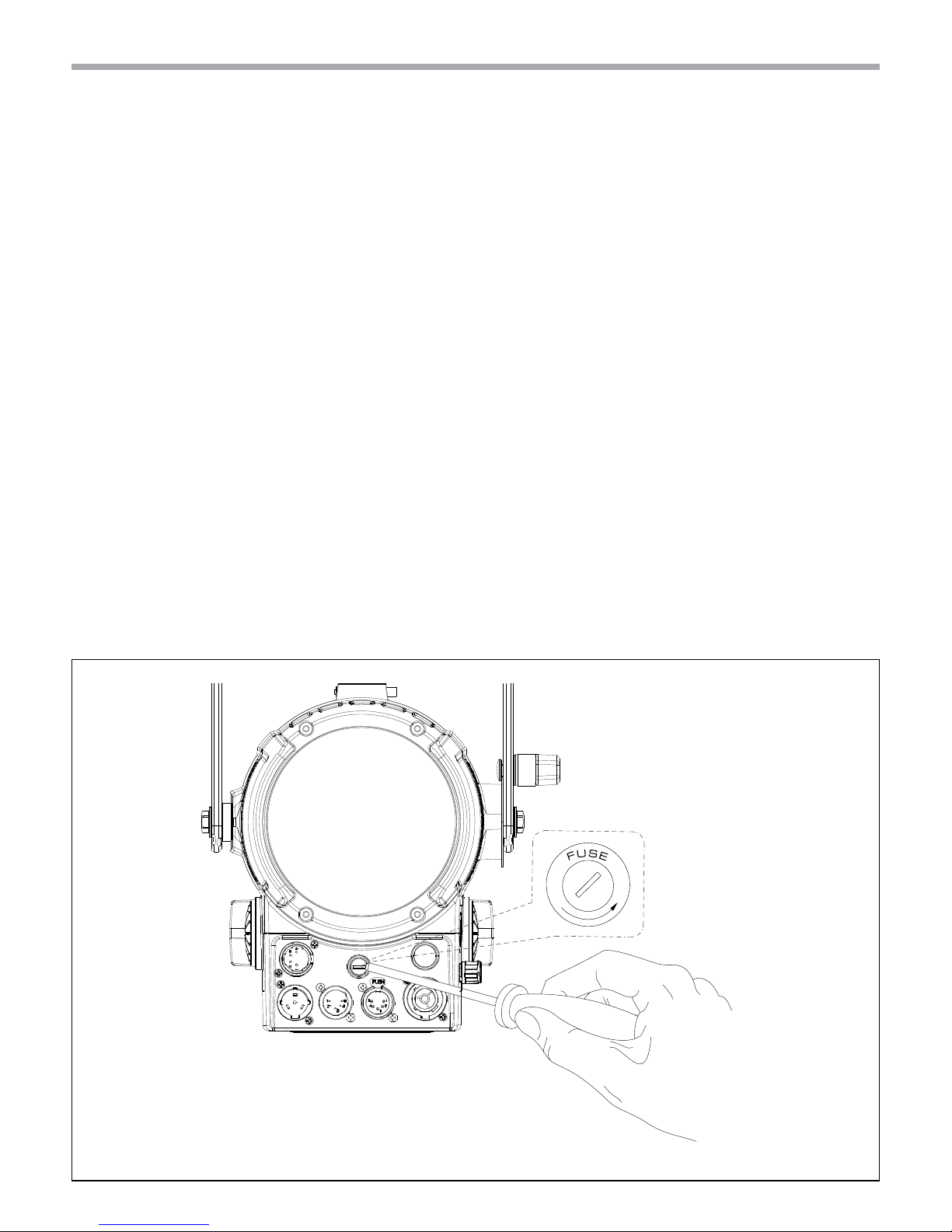

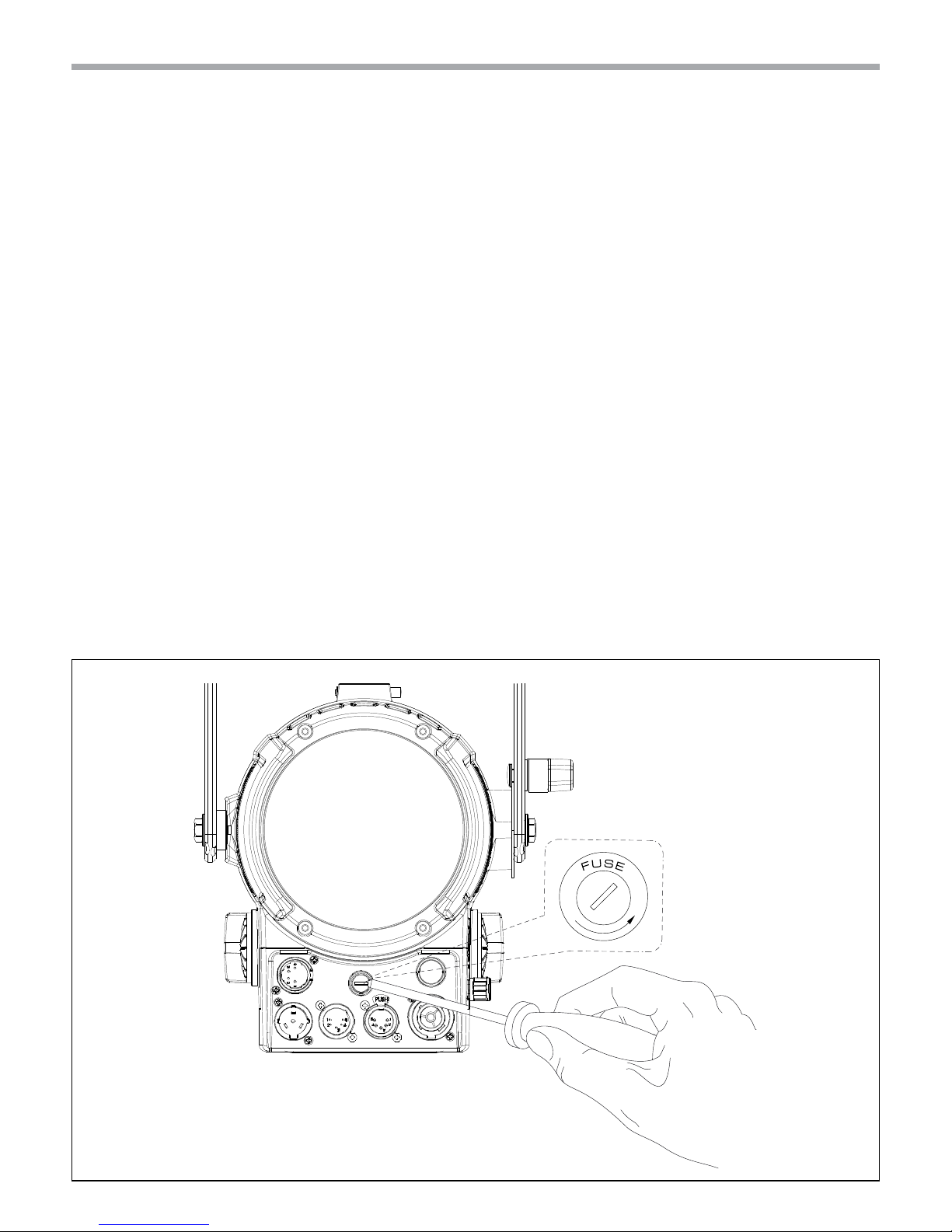

4. 2 Fuse replacement
4. 3 Trouble shooting
2
2
3
5
5
6
7
7
8
9
9
9
10
10
10
10
10
10
12
12
13
17
17
18
ECLIPSEFRESNELJTW
2
SAFETY
General instruction
• The products referred to in this manual conform to the European Community Directives and are therefore marked with .
• The unit is supplied with hazardous network voltage (230V~). Leave servicing to skilled personnel only.
Never make any modications on the unit not described in this instruction manual, otherwise you will
risk an electric shock.
• Connection must be made to a power supply system tted with ecient earthing (Class I appliance according to standard EN 60598-1). It is, moreover, recommended to protect the supply lines of the units
from indirect contact and/or shorting to earth by using appropriately sized residual current devices.
• The connection to the main network of electric distribution must be carried out by a qualied electrical
installer. Check that the main frequency and voltage correspond to those for which the unit is designed
as given on the electrical data label.
• This unit is not for home use, only professional applications.
• Never use the xture under the following conditions:
- in places subject to vibrations or bumps;
- in places with a temperature of over 45 °C.
• Make certain that no inammable liquids, water or metal objects enter the xture.
• Do not dismantle or modify the xture.
• All work must always be carried out by qualied technical personnel. Contact the nearest sales point for
an inspection or contact the manufacturer directly.
• If the unit is to be put out of operation denitively, take it to a local recycling
plant for a disposal which is not harmful to the environment.
Warnings and installation precautions
• If this device will be operated in any way dierent to the one described in this manual, it may suer
damage and the guarantee becomes void. Furthermore, any other operation may lead to dangers like
short circuit, burns, electric shock, etc.
• Before starting any maintenance work or cleaning the projector, cut o power from the main supply.
• Always additionally secure the projector with the safety rope. When carrying out any work, always comply scrupulously with all the regulations (particularly regarding safety) currently in force in the country
in which the xture’s being used.
• Install the xture in a well ventilated place.
• Keep any inammable material at a safe distance from the xture.
• Shields, lenses or ultraviolet screens shall be changed if they have become damaged to such an extent
that their eectiveness is impaired.
• The lamp (LED) shall be changed if it has become damaged or thermally deformed.
• Never look directly at the light beam. Please note that fast changes in lighting, e. g. ashing light, may
trigger epileptic seizures in photosensitive persons or persons with epilepsy.
• Do not touch the product’s housing when operating because it may be very hot.
WARNING! Before carrying out any operations with the unit, carefully read this instruction
manual and keep it with cure for future reference. It contains important information about
the installation, usage and maintenance of the unit.
3
ECLIPSEFRESNELJTW
- 1 - INTRODUCTION
1.1 DESCRIPTION
ECLIPSEFRESNELJTW is an advanced LED replacement of traditional 650W Fresnel lamps, featuring 6
color mixing to deliver high precision reproduction of the White Spectrum from 2800K to 10000K with
high CRI and an extensive color reproduction.
The optical system harnesses the power of a 130W custom LED with 6 colors to create an even projection, beatiful colors and precise white, allowing the possibility to apply +/- green and magenta correction to match other sources of light.
Featuring HD dimming and tuning from 2800K to 10000K version, and ready to run through external battery, the ECLIPSEFRESNELJTW delivers the performance and quality of output demanded from this level
of luminaire.
1.2 TECHNICAL SPECIFICATIONS
LIGHT SOURCE
• Source:130 W 6 colors custom LED source (Red, Orange, Green, Royal Blue, Blue, Lime)
• CT:2800 K-10000 K
• CRI:>90 Ra
• R9:>90 Ra
• Luminous Flux:(15°) 1637lm (51°) 2700 lm
• Lux:15°- 2067 lux @3m
• Lux:51°- 421 lux @3m
• Source Life Expectancy: >50.000 h
OPTICS
• Zoom:15 ° - 51 ° Manual
• Field Angle:26,7° - 75,6° °
• Lens Diameter:6’’-150 mm
• Lens Type:Fresnel lens
COLOR SYSTEM
• Color Mixing: Tunable White + Color
• CTC: Plus/Minus green and magenta correction
• White Presets:2800 - 10000 K
• Color Wheel: Virtual color wheel with presets
DYNAMIC EFFECTS
• Static Color Mode: Selection of static color
• Manual Color Mode: Manual adjustment of intensity, CT, Color correction from knob
• Auto Mode: Built-in programs with execution speed adjustment
BODY
• Hardware On-board: Filter frame + 8 doors barndoor included + omega bracket spigot
• Body: Sturdy die-cast aluminium body conceived for long-time durability
• Body Color: Black
CONTROL
• Protocols: DMX512, RDM, Local Knob
ECLIPSEFRESNELJTW
4
• DMX Channels:2/5ch1/5ch2/7/9/12/13/16/19ch
• RDM: RDM ready for xture remote monitor and settings
• Display: Black OLED high resolution display
• Firmware Upgrade: Yes, via USB-DMX interface (UPBOX1) not included
• Other: 16bit Control of Dimmer and Color
ELECTRONICS
• Dimmer: Linear 0~100% electronic dimmer
• Dimmer Curves:4 Dierent dimming curves available
• Strobe/Shutter:1-30 Hz, electronic
• Flicker: Flicker free frequency with adjustable PWM
• Selectable PWM: 600~25K Hz
ELECTRICAL
• Power Supply: 100-240V – 50/60Hz
• Power Consumption (at 230V):107 W
• Power Consumption (at 120V):111 W
• Output (at 230V):23 units on a single power line
• Output (at 120V):12 units on a single power line
PHYSICAL
• Cooling: Forced air with low noise fan
• Suspension And Fixing: Hanging bracket suitable for safe hanging and positioning
• Signal Connection: 5p in/out
• Power Connection: PowerCON NEUTRIK IP65 in/out
• IP:20
• Dimensions (WxHxD):260.4x238.2x459 mm
• Weight:6,09 kg
BATTERY
• Battery:24-34 V 4400 mAh (Optional) external battery
• Recharge Connection: Xlr 4p

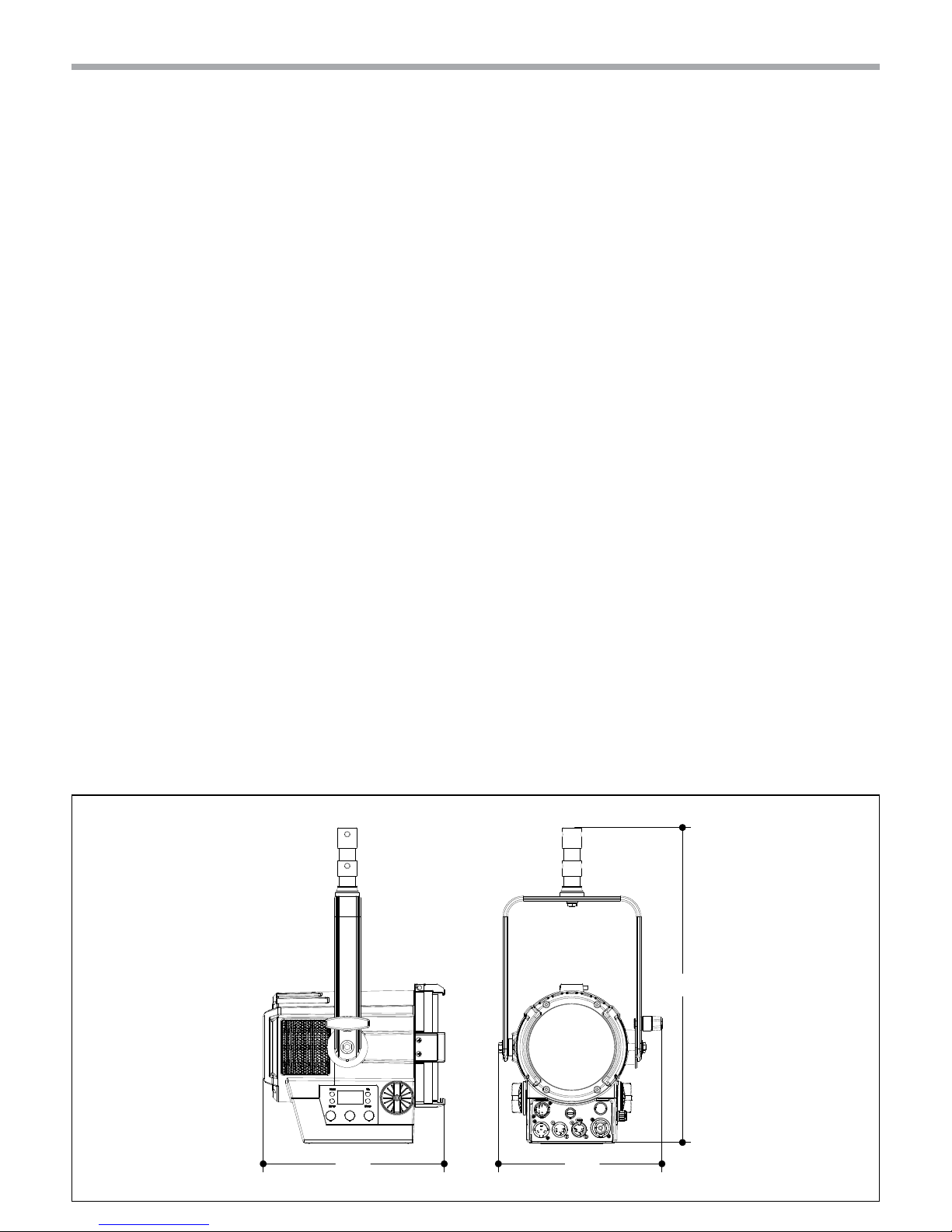

Fig.1 - Technical drawing
238.2260.4
459
Fig.2
6
55
11
3
4
2
7
10811912 13
5
ECLIPSEFRESNELJTW

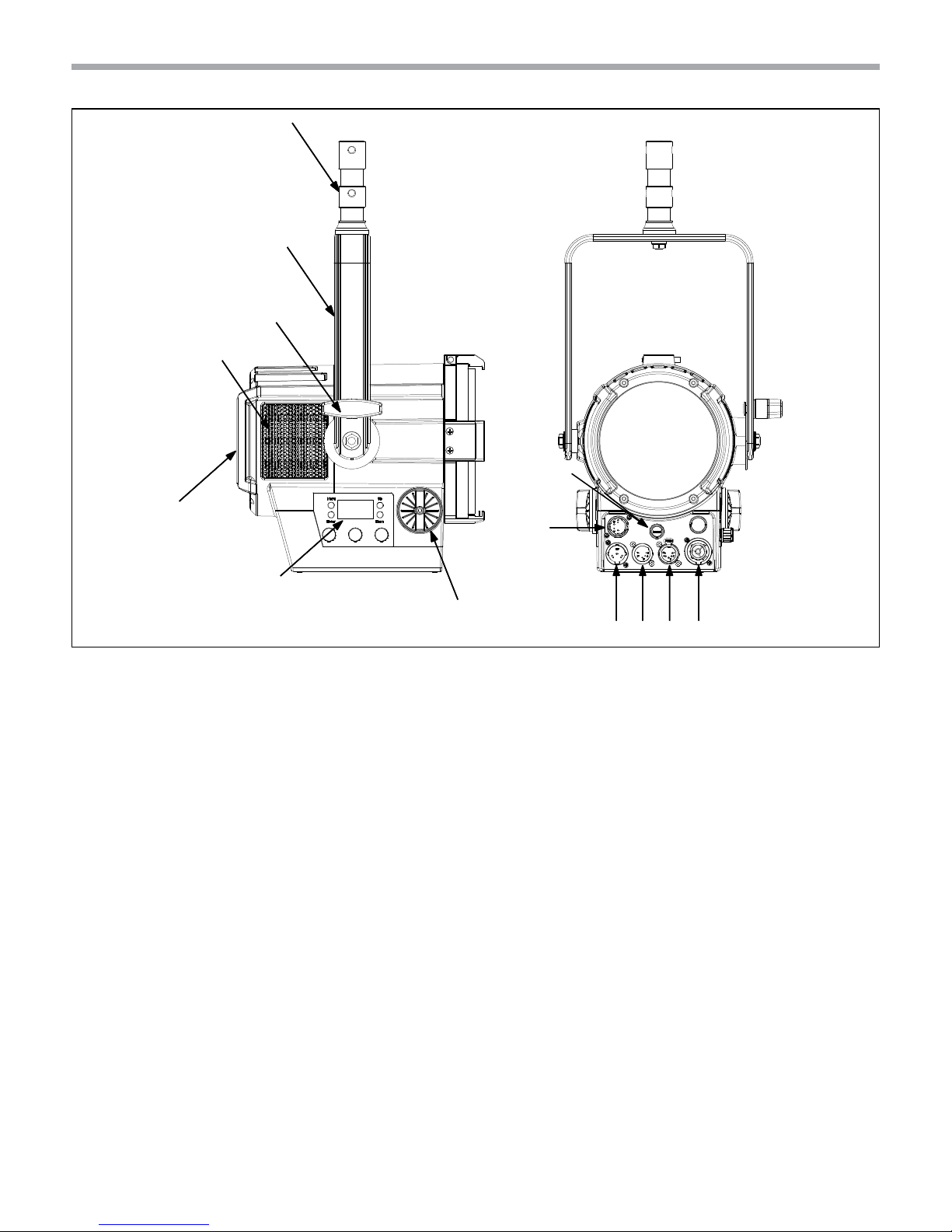

1.3 OPERATING ELEMENTS AND CONNECTIONS
1. AIR OPENING
2. LOCKING KNOB for mounting bracket
3. MOUNTING BRACKET
4. TRACK-ADAPTER(optional)
5. HANDLE
6. CONTROL PANEL with display and 4 button
used to access the control panel functions
and manage them
7. FOCUS AND ZOOM ADJUSTING SCREW to
zoom the projected image clearly
8. MAIN FUSE HOLDER: replace a burnt-out fuse
by one of the same type only
9. BATTERY 4 pin-in
10. POWER IN (PowerCON IN): for connection to a
socket (100-240V~/50-60Hz) via the supplied
mains cable.

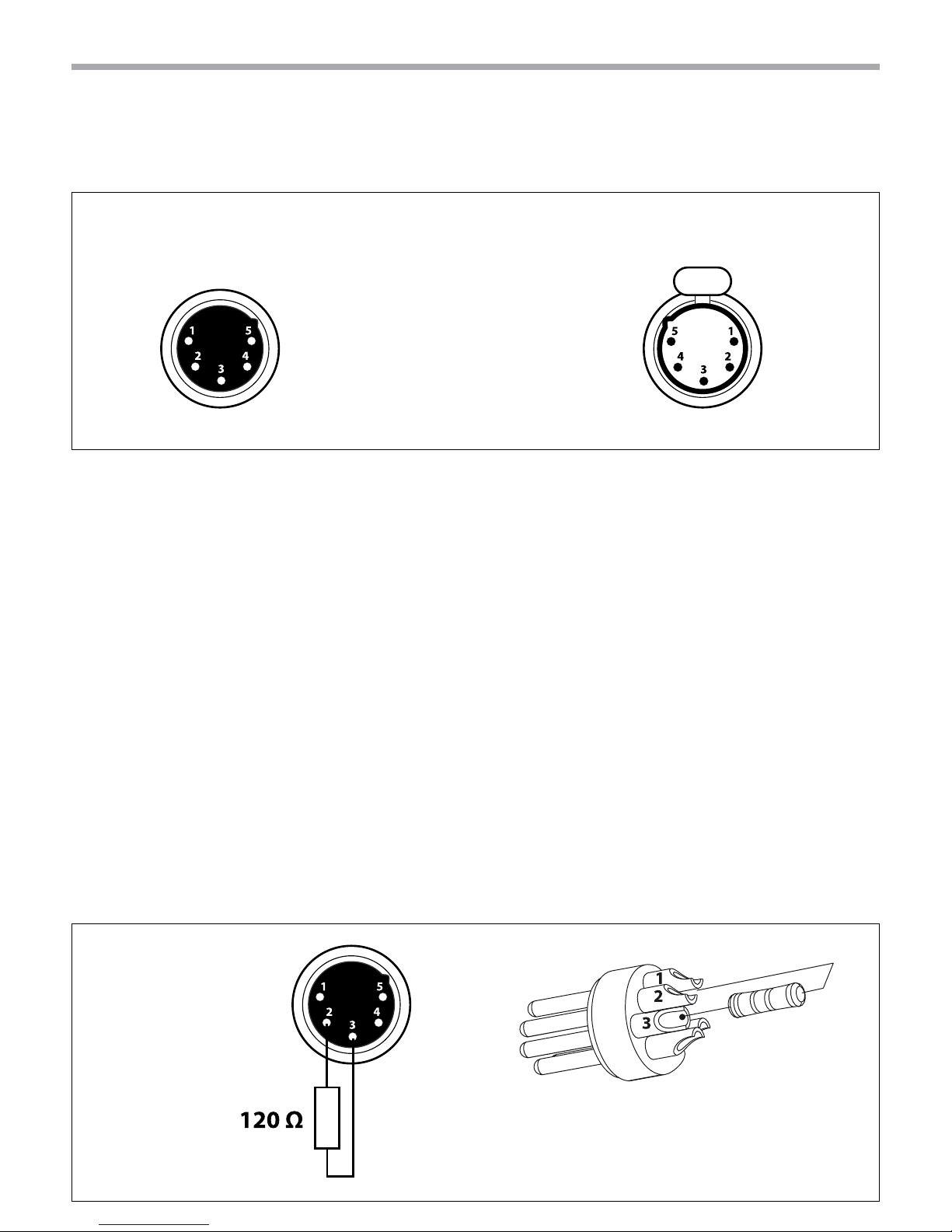

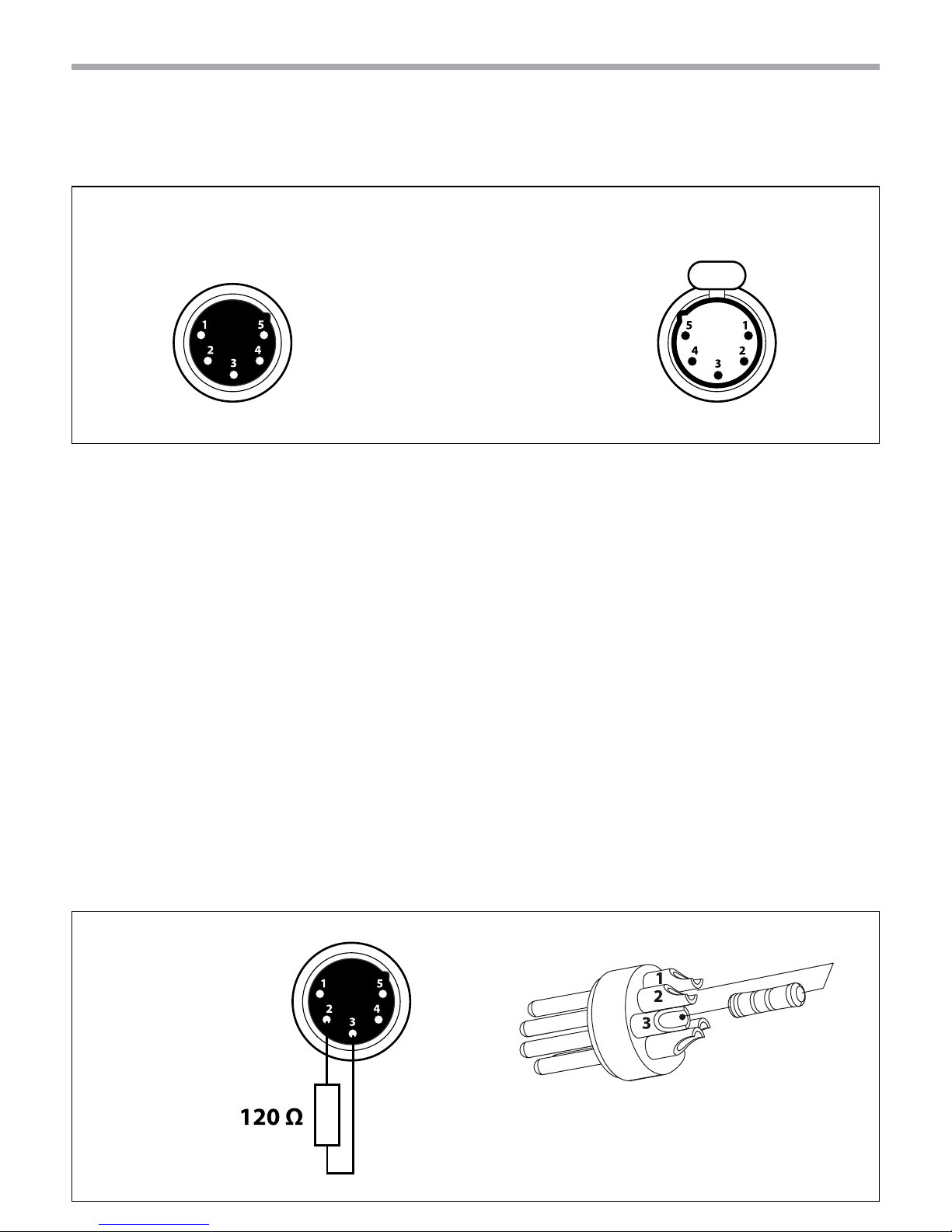

11. DMX IN (5-pole XLR): 1 = ground, 2 = DMX-, 3
= DMX+, 4 N/C, 5 N/C
12. DMX OUT (5-pole XLR): 1 = ground, 2 = DMX-,
3 = DMX+, 4 N/C, 5 N/C
13. POWER OUT (PowerCON OUT): power output
for connection of multiple units in series.
Fig.3
A B
ECLIPSEFRESNELJTW
6

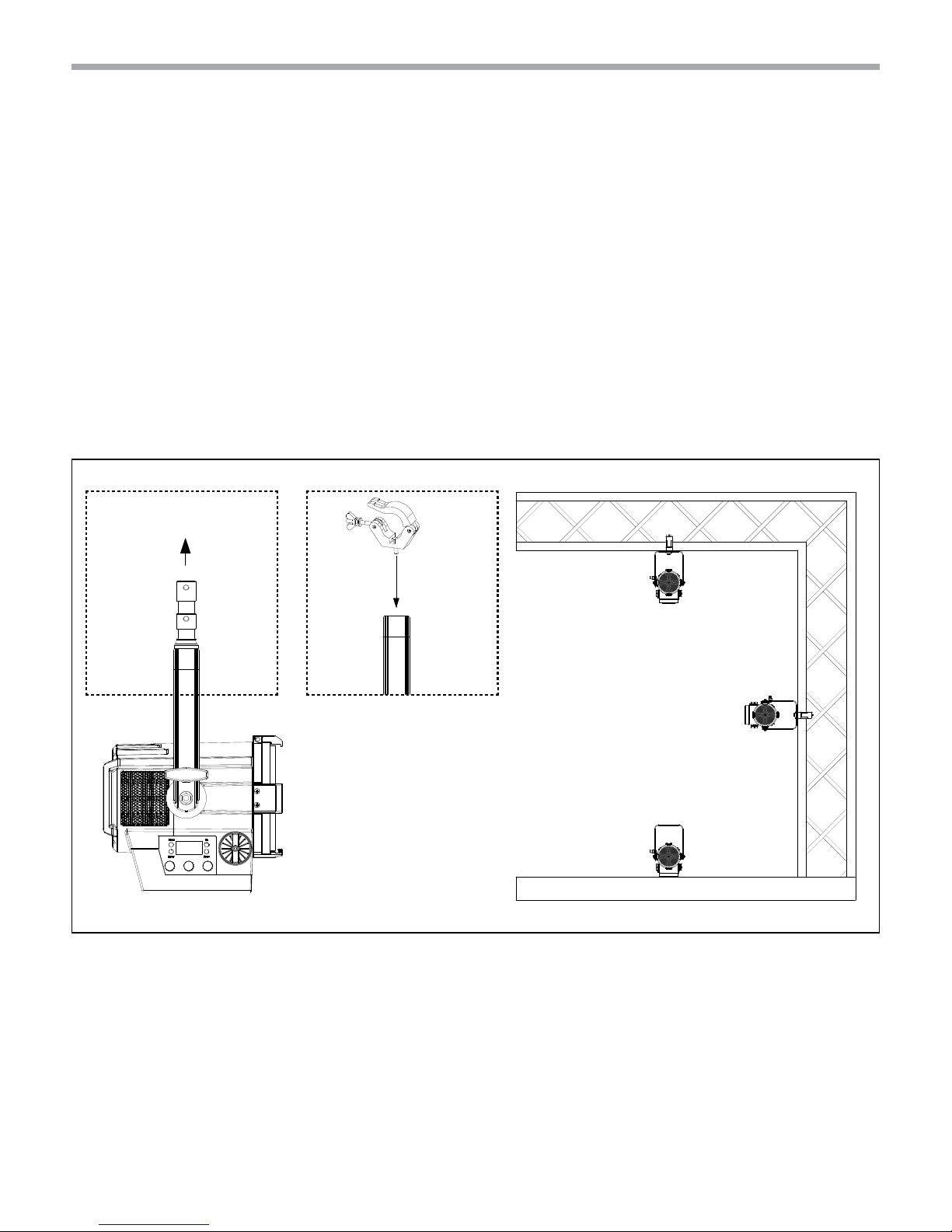

- 2 - INSTALLATION
2.1 MOUNTING
ECLIPSEFRESNELJTW is designed for applications in exhibition areas, commercial spaces, museums, restaurant, churches, and any other installation where size is an important factor. For xing, stable mounting
clips are required. The mounting place must be of sucient stability and be able to support a weight of
10 times of the unit’s weight.
When carrying out any installation, always comply scrupulously with all the regulations (particularly regarding safety) currently in force in the country in which the xture’s being used.
• Install the projector at a suitable location.
• Always additionally secure the projector with the safety rope from falling down. For this purpose, fasten the safety rope at a suitable position so that the maximum fall of the projector will be 20 cm. The
adjust the projector and use the knobs.
NOTE - For the installation of the ECLIPSEFRESNELJTW make sure that the ridge of the adaptor is in with
the groove of the track. Turn knobs 90° to connect the adaptor to the circuit. Please see the gure 4.
7
ECLIPSEFRESNELJTW
- 3 - FUNCTIONS AND SETTINGS
3.1 OPERATION
To turn on the ECLIPSEFRESNELJTW connect the supplied main cable to a socket (100-240 VAC-50/60 Hz).
Then the unit is ready for operation. You can also adjust the dimmer and zoom using the knobs.
To switch o, disconnect the mains plug from the socket. For a more convenient operation it is recommended to connect the unit to a socket which can be switched on and o via a light switch.
NOTE - To operate the projector ECLIPSEFRESNELJTW you need a system track. The track system must
be installed and maintained by a suitably qualied person in compliance with latest construction and
relevant legislation. It is the responsibility of the installer to ensure the electrical, mechanical and thermal
compatibility of the track system and the ttings. The connection to the main network of electric distribution must be carried out by a qualied electrical installer.
ATTENTION - Mains voltage must be switched o before mounting; maintenance; insert and replace
Adaptors; spots and luminaires.
3.2 BASIC

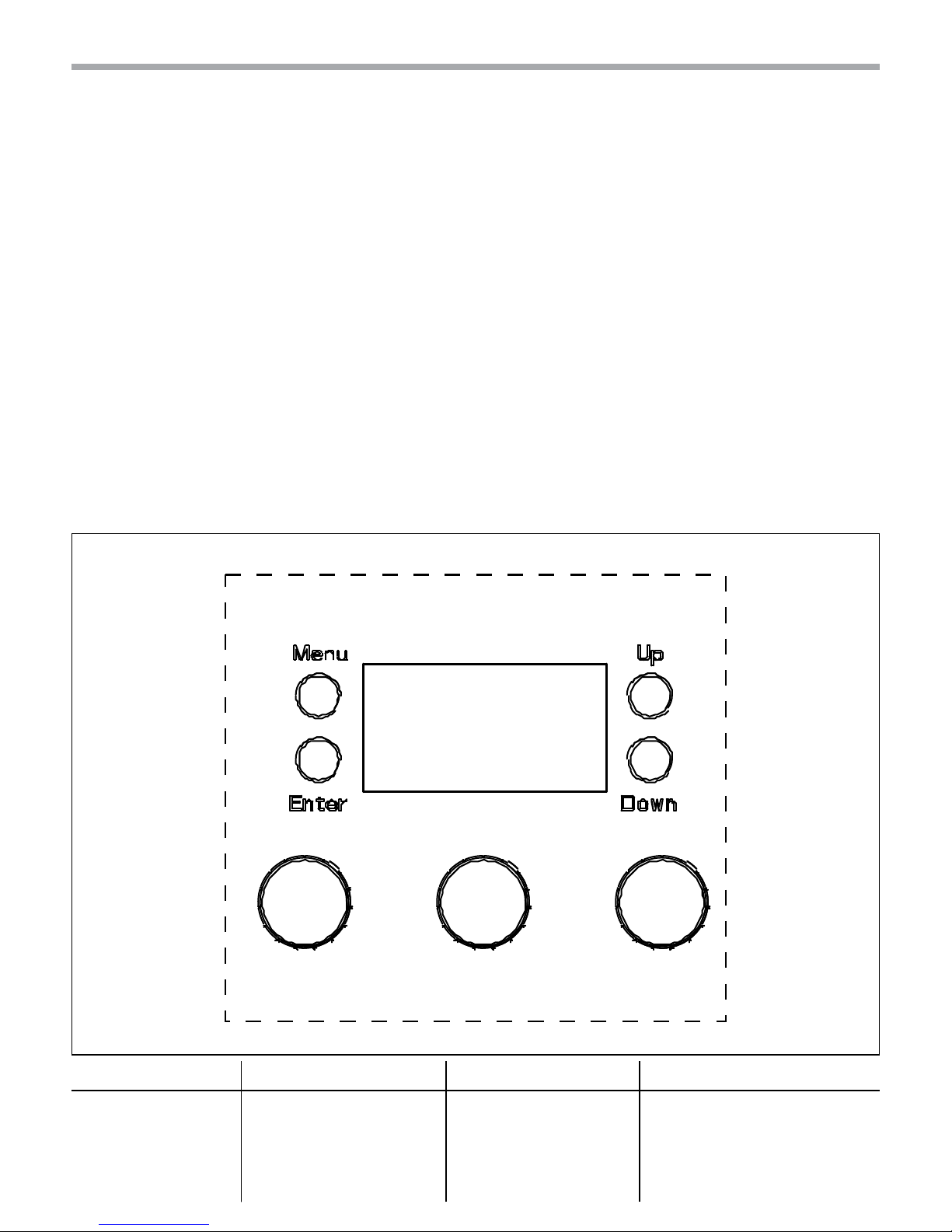

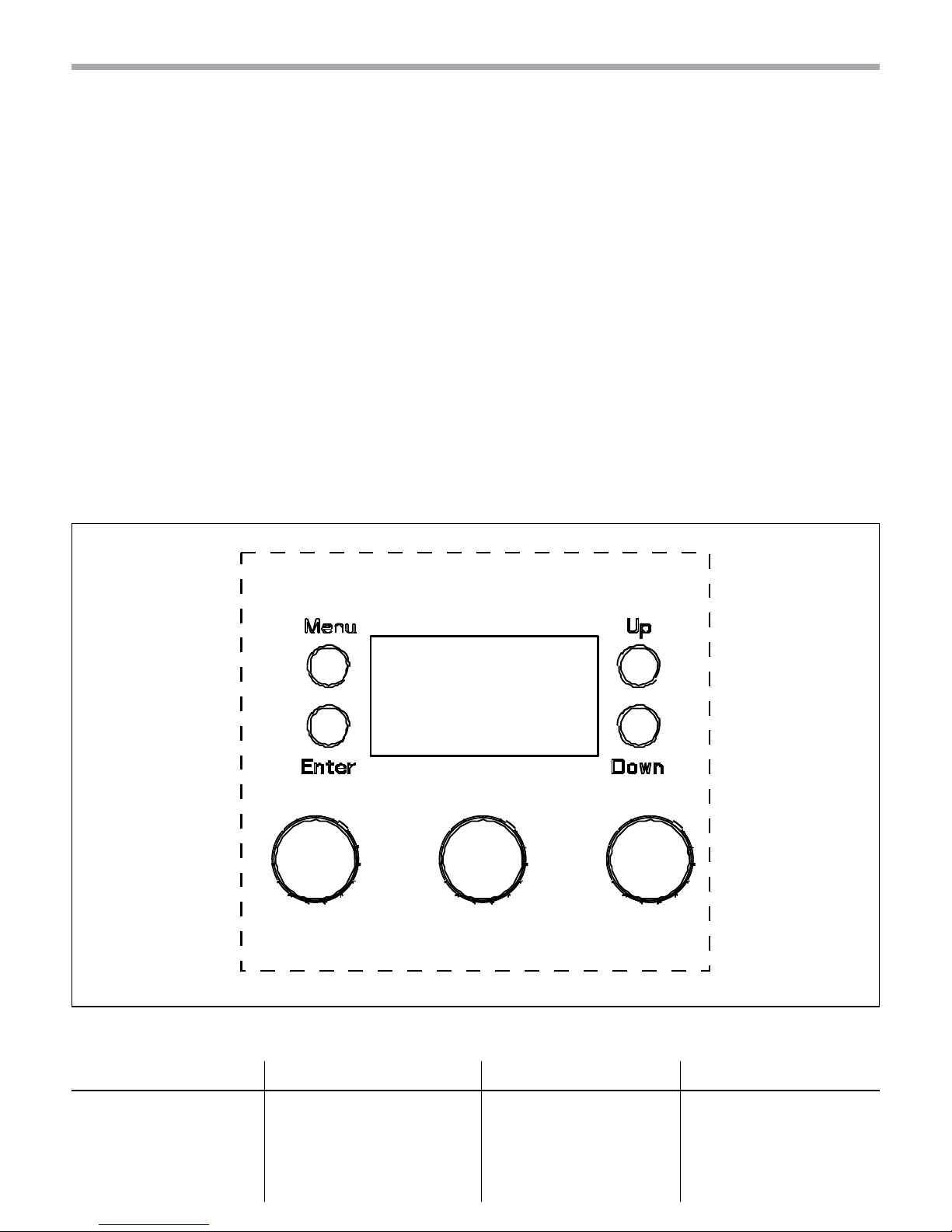

Access control panel functions using the four panel buttons located directly underneath the LED Display
(g.5).
MENU UP DOWN ENTER
Used to access the menu or
to return a previous menu
option
Navigates downwards through
the menu list and increases
the numeric value when in a
function
Navigates upwards through
the menu list and decreases
the numeric value when in
a function
Used to select and store the
current menu or conrm the
current function value or
option within a menu
Fig.4- Functions of the buttons
MENU
1 CONNECT
ð
DMX Address
ð
Value (001-512)
DMX Mode
ð
2CH
ð
Color Temperature (2800 10000K)
ð
Customization
(Red <000-255>,
Orange <000-255>,
Green <000-255>,
Royal Blue <000-255>,
Blue <000-255>,
Lime <000-255>)
5CH1
5CH2
7CH
9CH
12CH
13CH
16CH
19CH
2 SETUP
ð
Screen
ð
Back Light
ð
On
10S
20S
30S
ð
ð
Flip Display
Key Lock
ð
ð
NO-Yes
NO-Yes
3 ADVANCED
ð
Dimmer Mode
ð
O
Dimmer 1
Dimmer 2
Dimmer 3
White Balance
ð
O
ð
Adjust
ð
Red <125-255>
Orange <125-255>
Green <125-255>
Royal Blue <125-255>
Blue <125-255>
Lime <125-255>
Led Frequency
ð
600Hz
1200 Hz
2000 Hz
4000 Hz
6000Hz
25kHZ
Fan Mode
ð
Auto
On
Factory Reload
ð
NO-Yes
4 INFORMATION
ð
Fixture TIme
ð
0-9999
Version
ð
V1.0
UID
ð
15D00217****
5 KNOB MODE
ð
Color Temperature
Color Macro
ECLIPSEFRESNELJTW
8
3.3 MENU STRUCTURE
9
ECLIPSEFRESNELJTW
3.4 DMX MODE
• Press the button MENU so many times until the display shows DMX ADDRESS, and press the button ENTER
to conrm.
• Press UP/DOWN button to select the desired value (001-512). Press and hold to scroll quickly.
• Press ENTER button to store.
• Press the MENU button to go back or to meet the waiting time to exit the setup menu.
To able to operate the ECLIPSEFRESNELJTW with a light controller, adjust the DMX start address for the rst
a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the rst DMX
channel, adjust the start address 33 on the ECLIPSEFRESNELJTW. The other functions of the light eect
panel are then automatically assigned to the following addresses.
An example with the start address 33 is shown below:
3.5 DMX CONFIGURATION
ECLIPSEFRESNELJTW is equipped with dierent DMX conguration.
• Press the button MENU so many times until shows DMX CHANNEL, and press the button ENTER to conrm.
• Select the desired DMX conguration (2CH - 5CH1 - 5CH2 - 7CH - 9CH - 12CH -13CH -16CH - 19CH) through the buttons UP/DOWN.
The tables on page 13, 14, 15 e 16 indicate the operating mode and DMX value.
3.6 SCREEN
You can change the following parameters related to the display, following the same procedure:
• Press the ENTER button to access the main menu.
• Press the UP / DOWN keys to scroll the menu, select the Set Up icon, then press the ENTER button to
enter the next menu.
• Press UP / DOWN to scroll through the menu, then select Screen, and press the ENTER button to enter
the next menu.
• Press UP / DOWN to scroll through the menu, and then select one of the following settings for the display and press the ENTER key to display it.
- Back Light - Backlight display Auto O. This feature allows you to automatically turn o the backlight
after a specied time that you can set using the arrow buttons. To have the display always on select
Always On or choose another value to turn o the display after the amount of time you choose.
- Flip Display - Orientation of the display. This function allows you to rotate the display 180° to get a
better view of the display when the unit is hanging upside down. Select YES to activate or NO to disable this function.
- Key Lock - Lock keys. With this function, you can lock the buttons on the control panel. If this function
is activated, the keys are automatically locked. To disable or temporarily disable the key lock function, press the buttons in the following order to regain access to menu commands: UP, DOWN, LEFT,
RIGHT, ENTER. Select YES to activate or NO to disable.
• Press the ENTER button to conrm your choice.
• Press the MENU button repeatedly to exit the menu and to save the changes made.
Numero
canali DMX
Indirizzo di
start (esempio)
Indirizzo DMX
occupati
Prossimo indirizzo di start
possibile per unità n°1
Prossimo indirizzo di start
possibile per unità n°2
Prossimo indirizzo di start
possibile per unità n°3
5 33 33 - 37 38 43 48
ECLIPSEFRESNELJTW
10
3.7 DIMMER MODE
• Enter in Dimmer mode to select specic dimming curve, press the button MENU so many times until
shows DIM MODE, and press the button ENTER to conrm.
• Press the button UP/DOWN to select OFF - DIM1 - DIM2 - DIM3.
• Press ENTER button to store.
• Press the MENU button repeatedly to exit the menu and to save the changes made..
3.8 WHITE CALIBRATION
• Press the button MENU then press the button UP/DOWN so many times until show WHITE CALIBRATION.
Press the button ENTER to conrm.
• Select the color Red, Orange, Green, Royal Blue, Blue, Lime through the buttons UP/DOWN. Press the button
ENTER to conrm.
• Set the value (125 - 255), using the buttons UP/DOWN.
• Continue until the desired setting is obtained.
• Press the MENU button repeatedly to exit the menu and to save the changes made.
3.9 LED FREQUENCY
• To adjust the frequency of the LEDs, press the MENU button repeatedly until the display shows LED
Frequency, and then press the ENTER button.
• Select the frequency (600Hz - 1200Hz - 2000Hz - 4000Hz - 6000Hz - 25kHz) using the UP/DOWN buttons.
• To conrm, press the ENTER key.
• Press the MENU button repeatedly to exit the menu and to save the changes made..
3.10 FANS MODE
Select this function to set the fans operation mode:
• Press the ENTER button to access the main menu.
• Press the UP/DOWN button to scroll the menu, select the Advanced, then press the ENTER button to
enter the next menu.
• Press the UP/DOWN button to scroll through the menu, select Fans Mode, and press the ENTER button
to enter the next menu.
• Press the UP/DOWN button to select Auto/On, press the ENTER button to conrm your choice.
• Press the MENU button repeatedly to exit the menu and to save the changes made.
3.11 FACTORY RELOAD
Selezionare questa funzione per ripristinare l’unità alle impostazioni di fabbrica:
• To activate Reset Factory display press the button MENU so many times until shows Factory Reload,
and press the button ENTER to conrm.
• Press ENTER button to conrm the selection.
• Press the MENU button repeatedly to exit the menu and to save the changes made..
3.12 FIXTURE INFORMATION
To view all the information on the device, proceed as follows:
• Press the ENTER button to access the main menu.
• Press the UP/DOWN button to scroll the menu, select the icon Information, then press the ENTER but-
ton to enter the next menu.
11
ECLIPSEFRESNELJTW
• Press the UP/DOWN button to scroll through the menu, then select one of the following information
and press the ENTER button to display it.
- Fixture Time - Through the Fixture Time function you can display the operating time of the projector.
- Software Version - Through Version function you can display the currently installed software version.
- UID - This option shows the RDM identication number.
• Press the MENU button repeatedly to exit the menu and to save the changes made.
ECLIPSEFRESNELJTW
12
Fig.5
Fig.6
3.13 CONNECTION OF THE DMX LINE
DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω impedance and low capacity.
The following diagram shows the connection mode:
ATTENTION
The screened parts of the cable (sleeve) must never be connected to the system’s earth, as this would
cause faulty xture and controller operation.
Over long runs can be necessary to insert a DMX level matching amplier.
For those connections the use of balanced microphone cable is not recommended because it cannot
transmit control DMX data reliably.
• Connect the controller DMX input to the DMX output of the rst unit.
• Connect the DMX output to the DMX input of the following unit. Connect again the output to the input
of the following unit until all the units are connected in chain.
• When the signal cable has to run longer distance is recommended to insert a DMX termination on the
last unit.
3.14 CONSTRUCTION OF THE DMX TERMINATION
The termination avoids the risk of DMX 512 signals being reected back along the cable when they reaches the end of the line: under certain conditions and with certain cable lengths, this could cause them to
cancel the original signals.
The termination is prepared by soldering a 120Ω 1/4 W resistor between pins 2 and 3 of the 5-pin male XLR
connector, as shown in gure.
DMX - OUTPUT
XLR socket
DMX - INPUT
XLR plug
Pin1 : GND - Shield
Pin2 : - Negative
Pin3 : + Positive
Pin4 : N/C
Pin5 : N/C
Example:
5 pin XLR connector
2 CANALI
MODE
FUNCTION DMX
Value
2 Ch
1
DIMMER
0~100% 000 - 255
2
DIMMER SPEED MODE
Preset dimmer speed from display menu
Dimmer speed mode o
Dimmer speed mode1 (fast speed)
Dimmer speed mode2 (middle speed)
Dimmer speed mode3 (slow speed)
000 - 051
052 - 101
102 - 152
153 - 203
204 - 255
5 CANALI
MODE
FUNCTION DMX
Value
5 Ch1
3
HUE
0
-25°~25°
000 - 000
001 - 255
4
COLOR MACRO
No Function
Color Macro
000 - 005
006 - 255
5
DIMMER SPEED MODE
Preset dimmer speed from display menu
Dimmer speed mode o
Dimmer speed mode1 (fast speed)
Dimmer speed mode2 (middle speed)
Dimmer speed mode3 (slow speed)
000 - 051
052 - 101
102 - 152
153 - 203
204 - 255
5 CANALI
MODE
FUNCTION DMX
Value
5 Ch1
1
DIMMER
0~100% 000 - 255
2
CTO
2800K - 3000K
3000K - 3200K
3200K - 3400K
3400K - 3600K
3600K - 3800K
3800K - 4000K
4000K - 4200K
4200K - 4400K
4400K - 4600K
4600K - 4800K
4800K - 5000K
5000K - 5200K
5200K - 5400K
5400K - 5600K
5600K - 5800K
5800K - 6000K
6000K - 6200K
6200K - 6400K
6400K - 6600K
6600K - 6800K
6800K - 7000K
7000K - 7200K
7200K - 7400K
7400K - 7600K
7600K - 7800K
7800K - 8000K
8000K - 8200K
8200K - 8400K
8400K - 8600K
8600K - 8800K
8800K - 9000K
9000K - 9200K
9200K - 9400K
9400K - 9600K
9600K - 9800K
9800K - 10000K
000 - 010
010 - 017
017 - 024
024 - 031
031 - 038
038 - 045
045 - 052
052 - 059
059 - 066
066 - 073
073 - 080
080 - 087
087 - 094
094 - 101
101 - 108
108 - 115
115 - 122
122 - 129
129 - 136
136 - 143
143 - 150
150 - 157
157 - 164
164 - 171
171 - 178
178 - 185
185 - 192
192 - 199
199 - 206
206 - 213
213 - 220
220 - 227
227 - 234
234 - 241
241 - 249
249 - 255
13
ECLIPSEFRESNELJTW
3.15 CHANNELS DMX
7 CANALI
MODE
FUNCTION DMX
Value
7 Ch
1 RED 000 - 255
2 ORANGE 000 - 255
3 GREEN 000 - 255
4 ROYAL BLUE 000 - 255
5 BLUE 000 - 255
6 LIME 000 - 255
7
DIMMER SPEED MODE
Preset dimmer speed from display menu
Dimmer speed mode o
Dimmer speed mode1 (fast speed)
Dimmer speed mode2 (middle speed)
Dimmer speed mode3 (slow speed)
000 - 051
052 - 101
102 - 152
153 - 203
204 - 255
5 CANALI
MODE
FUNCTION DMX
Value
5 Ch2
3
8600K - 8800K
8800K - 9000K
9000K - 9200K
9200K - 9400K
9400K - 9600K
9600K - 9800K
9800K - 10000K
206 - 213
213 - 220
220 - 227
227 - 234
234 - 241
241 - 249
249 - 255
4
COLOR MACRO
No Function
Color Macro
000 - 005
006 - 255
5
DIMMER SPEED MODE
Preset dimmer speed from display menu
Dimmer speed mode o
Dimmer speed mode1 (fast speed)
Dimmer speed mode2 (middle speed)
Dimmer speed mode3 (slow speed)
000 - 051
052 - 101
102 - 152
153 - 203
204 - 255
5 CANALI
MODE
FUNCTION DMX
Value
5 Ch2
1
DIMMER
0~100% 000 - 255
2
DIMMER FINE
0~100% 000 - 255
2
CTO
2800K - 3000K
3000K - 3200K
3200K - 3400K
3400K - 3600K
3600K - 3800K
3800K - 4000K
4000K - 4200K
4200K - 4400K
4400K - 4600K
4600K - 4800K
4800K - 5000K
5000K - 5200K
5200K - 5400K
5400K - 5600K
5600K - 5800K
5800K - 6000K
6000K - 6200K
6200K - 6400K
6400K - 6600K
6600K - 6800K
6800K - 7000K
7000K - 7200K
7200K - 7400K
7400K - 7600K
7600K - 7800K
7800K - 8000K
8000K - 8200K
8200K - 8400K
8400K - 8600K
000 - 010
010 - 017
017 - 024
024 - 031
031 - 038
038 - 045
045 - 052
052 - 059
059 - 066
066 - 073
073 - 080
080 - 087
087 - 094
094 - 101
101 - 108
108 - 115
115 - 122
122 - 129
129 - 136
136 - 143
143 - 150
150 - 157
157 - 164
164 - 171
171 - 178
178 - 185
185 - 192
192 - 199
199 - 206
ECLIPSEFRESNELJTW
14
9 CANALI
MODE
FUNCTION DMX
Value
9 Ch
1 DIMMER 000 - 255
2 RED 000 - 255
3 ORANGE 000 - 255
4 GREEN 000 - 255
5 ROYAL BLUE 000 - 255
6 BLUE 000 - 255
7 LIME 000 - 255
8
STROBE
No Function
Strobe slow to fast
000 - 010
011 - 255
9
DIMMER SPEED MODE
Preset dimmer speed from display menu
Dimmer speed mode o
Dimmer speed mode1 (fast speed)
Dimmer speed mode2 (middle speed)
Dimmer speed mode3 (slow speed)
000 - 051
052 - 101
102 - 152
153 - 203
204 - 255
12 CANALI
MODE
FUNCTION DMX
Value
12 Ch
1
DIMMER
0~100% 000 - 255
2
STROBE
No Function
Strobe slow to fast
000 - 010
011 - 255
3 RED 000 - 255
4 ORANGE 000 - 255
5 GREEN 000 - 255
6 ROYAL BLUE 000 - 255
7 BLUE 000 - 255
8 LIME 000 - 255
9
CTO
2800K - 3000K
3000K - 3200K
3200K - 3400K
3400K - 3600K
3600K - 3800K
3800K - 4000K
4000K - 4200K
4200K - 4400K
4400K - 4600K
4600K - 4800K
4800K - 5000K
5000K - 5200K
5200K - 5400K
5400K - 5600K
5600K - 5800K
5800K - 6000K
6000K - 6200K
6200K - 6400K
6400K - 6600K
6600K - 6800K
6800K - 7000K
7000K - 7200K
7200K - 7400K
7400K - 7600K
7600K - 7800K
7800K - 8000K
8000K - 8200K
8200K - 8400K
8400K - 8600K
8600K - 8800K
8800K - 9000K
9000K - 9200K
9200K - 9400K
9400K - 9600K
9600K - 9800K
9800K - 10000K
No Funciton
000 - 010
010 - 017
017 - 024
024 - 031
031 - 038
038 - 045
045 - 052
052 - 059
059 - 066
066 - 073
073 - 080
080 - 087
087 - 094
094 - 101
101 - 108
108 - 115
115 - 122
122 - 129
129 - 136
136 - 143
143 - 150
150 - 157
157 - 164
164 - 171
171 - 178
178 - 185
185 - 192
192 - 199
199 - 206
206 - 213
213 - 220
220 - 227
227 - 234
234 - 241
241 - 249
249 - 252
253-255
15
ECLIPSEFRESNELJTW
13 CANALI
MODE
FUNCTION DMX
Value
13 Ch
1 RED 000 - 255
2 RED FINE 000 - 255
3 ORANGE 000 - 255
4 ORANGE FINE 000 - 255
5 GREEN 000 - 255
6 GREEN FINE 000 - 255
7 ROYAL BLUE 000 - 255
8 ROYAL BLUE FINE 000 - 255
9 BLUE 000 - 255
10 BLUE FINE 000 - 255
11 LIME 000 - 255
12 LIME FINE 000 - 255
13
DIMMER SPEED MODE
Preset dimmer speed from display menu
Dimmer speed mode o
Dimmer speed mode1 (fast speed)
Dimmer speed mode2 (middle speed)
Dimmer speed mode3 (slow speed)
000 - 051
052 - 101
102 - 152
153 - 203
204 - 255
16 CANALI
MODE
FUNCTION DMX
Value
16 Ch
1 DIMMER 000 - 255
2 DIMMER FINE 000 - 255
3 RED 000 - 255
4 RED FINE 000 - 255
5 ORANGE 000 - 255
6 ORANGE FINE 000 - 255
7 GREEN 000 - 255
8 GREEN FINE 000 - 255
9 ROYAL BLUE 000 - 255
10 ROYAL BLUE FINE 000 - 255
11 BLUE 000 - 255
12 BLUE FINE 000 - 255
13 LIME 000 - 255
14 LIME FINE 000 - 255
15
STROBE
No Function
Strobe slow to fast
000 - 010
011 - 255
16
DIMMER SPEED MODE
Preset dimmer speed from display menu
Dimmer speed mode o
Dimmer speed mode1 (fast speed)
Dimmer speed mode2 (middle speed)
Dimmer speed mode3 (slow speed)
000 - 051
052 - 101
102 - 152
153 - 203
204 - 255
12 CANALI
MODE
FUNCTION DMX
Value
12 Ch
10
HUE
No Function
-25~25
000
001 - 255
11
COLOR MACRO
No Function
Color Macro
000 - 005
006 - 255
12
DIMMER SPEED MODE
Preset dimmer speed from display menu
Dimmer speed mode o
Dimmer speed mode1 (fast speed)
Dimmer speed mode2 (middle speed)
Dimmer speed mode3 (slow speed)
000 - 051
052 - 101
102 - 152
153 - 203
204 - 255
ECLIPSEFRESNELJTW
16
19 CANALI
MODE
FUNCTION DMX
Value
19 Ch
1 DIMMER 000 - 255
2 DIMMER FINE 000 - 255
3 RED 000 - 255
4 RED FINE 000 - 255
5 ORANGE 000 - 255
6 ORANGE FINE 000 - 255
7 GREEN 000 - 255
8 GREEN FINE 000 - 255
9 ROYAL BLUE 000 - 255
10 ROYAL BLUE FINE 000 - 255
11 BLUE 000 - 255
12 BLUE FINE 000 - 255
13 LIME 000 - 255
14 LIME FINE 000 - 255
15
STROBE
No Function
Strobe slow to fast
000 - 010
011 - 255
19 CANALI
MODE
FUNCTION DMX
Value
19 Ch
16
CTO
2800K - 3000K
3000K - 3200K
3200K - 3400K
3400K - 3600K
3600K - 3800K
3800K - 4000K
4000K - 4200K
4200K - 4400K
4400K - 4600K
4600K - 4800K
4800K - 5000K
5000K - 5200K
5200K - 5400K
5400K - 5600K
5600K - 5800K
5800K - 6000K
6000K - 6200K
6200K - 6400K
6400K - 6600K
6600K - 6800K
6800K - 7000K
7000K - 7200K
7200K - 7400K
7400K - 7600K
7600K - 7800K
7800K - 8000K
8000K - 8200K
8200K - 8400K
8400K - 8600K
8600K - 8800K
8800K - 9000K
9000K - 9200K
9200K - 9400K
9400K - 9600K
9600K - 9800K
9800K - 10000K
No Function
000 - 010
010 - 017
017 - 024
024 - 031
031 - 038
038 - 045
045 - 052
052 - 059
059 - 066
066 - 073
073 - 080
080 - 087
087 - 094
094 - 101
101 - 108
108 - 115
115 - 122
122 - 129
129 - 136
136 - 143
143 - 150
150 - 157
157 - 164
164 - 171
171 - 178
178 - 185
185 - 192
192 - 199
199 - 206
206 - 213
213 - 220
220 - 227
227 - 234
234 - 241
241 - 249
249 - 252
253 - 255
17
HUE
0
-25°~25°
000 - 000
001 - 255
18
COLOR MACRO
No Function
Color Macro
000 - 005
006 - 255
19
DIMMER SPEED MODE
Preset dimmer speed from display menu
Dimmer speed mode o
Dimmer speed mode1 (fast speed)
Dimmer speed mode2 (middle speed)
Dimmer speed mode3 (slow speed)
000 - 051
052 - 101
102 - 152
153 - 203
204 - 255
17
ECLIPSEFRESNELJTW
ECLIPSEFRESNELJTW
18
- 4 - MAINTENANCE
4.1 MAINTENANCE AND CLEANING THE UNIT
• Make sure the area below the installation place is free from unwanted persons during setup.
• Switch o the unit, unplug the main cable and wait until the unit has cooled down.
• All screws used for installing the device and any of its parts should be tightly fastened and should not
be corroded.
• Housings, xations and installation spots (ceiling, trusses, suspensions) should be totally free from any
deformation.
• The main cables must be in impeccable condition and should be replaced immediately even when a
small problem is detected.
• It is recommended to clean the front at regular intervals, from impurities caused by dust, smoke, or
other particles to ensure that the light is radiated at maximum brightness. For cleaning, disconnect the
main plug from the socket. Use a soft, clean cloth moistened with a mild detergent. Then carefully wipe
the part dry. For cleaning other housing parts use only a soft, clean cloth. Never use a liquid, it might
penetrate the unit and cause damage to it.
•
4.2 FUSE REPLACEMENT
1. Disconnect this product from the power outlet.
2. Using a screwdriver, unscrew the fuse holder cap from the housing.
3. Remove the blown fuse and replace with a good fuse of the same type and rating.
4. Screw the fuse holder cap back in place and reconnect power
Fig.7
19
ECLIPSEFRESNELJTW
Problems Possible causes Checks and remedies
Fixture does not light up
• No mains supply
• Dimmer fader set to 0
• Faulty LED
• Check the power supply voltage
• Increase the value of the dimmer channels
• Replace the LED board
General low light intensity
• Dirty lens assembly
• Misaligned lens assembly
• Clean the xture regularly
• Install lens assembly properly
Fixture does not power up
• No power
• Loose or damaged power cord
• Check for power on power outlet
• Check power cord
Contact an authorized service center in case of technical problems or not reported in the table can not be
resolved by the procedure given in the table.
4.3 TROUBLESHOOTING
REV.001-02/18
Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso.
La riproduzione - anche parziale - per propri scopi commerciali è vietata.
Al ne di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modicare, in
qualunque momento e senza preavviso, le speciche menzionate nel presente manuale di istruzioni.
Tutte le revisioni e gli aggiornamenti sono disponibili nella sezione 'Manuali' sul sito www.musiclights.it
3
ECLIPSEFRESNELJTW
• ECLIPSEFRESNELJTW
• Staa di montaggio
• Cavo di alimentazione
• Manuale utente
Contenuto dell'imballo:
INDICE
Sicurezza
Avvertenze generali
Attenzioni e precauzioni per l’installazione
1 Introduzione
1. 1 Descrizione
1. 2 Speciche tecniche
1. 3 Elementi di comando e di collegamento
2 Installazione
2. 1 Montaggio
3 Funzioni e impostazioni
3. 1 Funzionamento
3. 2 Impostazione base
3. 3 Struttura menù
3. 4 Modalità DMX
3. 5 Congurazione canali
3. 6 Screen
3. 7 Funzioni del dispositivo
3. 8 Bilanciamento Bianco
3. 9 Frequenza led
3. 10 Fans mode
3. 11 Factory Reload
3. 12 Informazioni sul dispositivo
3. 13 Collegamenti della linea DMX
3. 14 Costruzione del terminatore DMX
3. 15 Canali DMX
4 Manutenzione
4. 1 Manutenzione e pulizia del sistema ottico
4. 2 Sostituzione fusibile
4. 3 Risoluzione dei problemi
4
4
5
7
7
8
9
9
10
11
11
11
12
12
12
12
12
12
14
14
15
19
19
20
ECLIPSEFRESNELJTW
4
ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione
questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni
importanti riguardo l’installazione, l’uso e la manutenzione dell’unità.
SICUREZZA
Avvertenze generali
• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per-
tanto recano la sigla .
• Il dispositivo funziona con pericolosa tensione di rete 230V~. Non intervenire mai al suo interno al di
fuori delle operazioni descritte nel presente manuale; esiste il pericolo di una scarica elettrica.
• È obbligatorio eettuare il collegamento ad un impianto di alimentazione dotato di un’eciente messa
a terra (apparecchio di Classe I secondo norma EN 60598-1). Si raccomanda, inoltre, di proteggere le
linee di alimentazione delle unità dai contatti indiretti e/o cortocircuiti verso massa tramite l’uso di
interruttori dierenziali opportunamente dimensionati.
• Le operazioni di collegamento alla rete di distribuzione dell’energia elettrica devono essere eettuate
da un installatore elettrico qualicato. Vericare che frequenza e tensione della rete corrispondono alla
frequenza ed alla tensione per cui l’unità è predisposta, indicate sulla targhetta dei dati elettrici.
• L’unità non per uso domestico, solo per uso professionale.
• Evitare di utilizzare l’unità:
- in luoghi soggetti a vibrazioni, o a possibili urti;
- in luoghi a temperatura superiore ai 45°C.
• Evitare che nell’unità penetrino liquidi inammabili, acqua o oggetti metallici.
• Non smontare e non apportare modiche all’unità.
• Tutti gli interventi devono essere sempre e solo eettuati da personale tecnico qualicato. Rivolgersi al
più vicino centro di assistenza tecnica autorizzato.
• Se si desidera eliminare il dispositivo denitivamente, consegnarlo
per lo smaltimento ad un’istituzione locale per il riciclaggio.
Attenzioni e precauzioni per l’installazione
• Se il dispositivo dovesse trovarsi ad operare in condizioni dierenti da quelle descritte nel presente
manuale, potrebbero vericarsi dei danni; in tal caso la garanzia verrebbe a decadere. Inoltre, ogni altra
operazione potrebbe provocare cortocircuiti, incendi, scosse elettriche, rotture etc.
• Prima di iniziare qualsiasi operazione di manutenzione o pulizia sull’unità togliere la tensione dalla rete
di alimentazione.
• È assolutamente necessario proteggere l’unità per mezzo di una fune di sicurezza. Nell’eseguire qualsi-
asi intervento attenersi scrupolosamente a tutte le normative (in materia di sicurezza) vigenti nel paese
di utilizzo.
• Installare l’unità in un luogo ben ventilato.
• Mantenere i materiali inammabili ad una distanza di sicurezza dall’unità.
• I ltri, le lenti o gli schermi ultravioletti se danneggiati possono limitare la loro ecienza.
• I LED devono essere sostituiti se danneggiati o termicamente deformati.
• Non guardare direttamente il fascio luminoso. Tenete presente che i veloci cambi di luce possono pro-
vocare attacchi d’epilessia presso persone fotosensibili o epilettiche.
• Non toccare l’alloggiamento del prodotto quando è in funzione perché potrebbe essere molto caldo.
5
ECLIPSEFRESNELJTW
- 1 - INTRODUZIONE
1.1 DESCRIZIONE
ECLIPSEFRESNELJTW è una sostituzione avanzata a LED per le tradizionali lampade Fresnel da 650 W, con
miscelazione a 6 colori per orire una riproduzione di alta precisione dello Spettro del bianco da 2800K a
10000K con un alto CRI e un’estesa riproduzione dei colori.
Il sistema ottico sfrutta la potenza di un LED da 130W con 6 colori per creare una proiezione uniforme,
colori splendidi e un bianco preciso, consentendo la possibilità di applicare la correzione +/- verde e
magenta per adattarsi ad altre fonti di luce.
Grazie all’HD dimming, la regolazione da 2800K a 10000K ed essendo pronto per funzionare con una batteria esterna, ECLIPSEFRESNELJTW ore le prestazioni e la qualità dell’output richiesto da questo livello
di illuminazione.
1.2 SPECIFICHE TECNICHE
SORGENTE LUMINOSA
• Source:130 W 6 colors custom LED source (Red, Orange, Green, Royal Blue, Blue, Lime)
• CT:2800 K-10000 K
• CRI:>90 Ra
• R9:>90 Ra
• Luminous Flux:(15°) 1637lm (51°) 2700 lm
• Lux:15°- 2067 lux @3m
• Lux:51°- 421 lux @3m
• Source Life Expectancy: >50.000 h
OTTICHE
• Zoom:15 ° - 51 ° Manual
• Field Angle:26,7° - 75,6° °
• Lens Diameter:6’’-150 mm
• Lens Type:Fresnel lens
SISTEMA COLORE
• Color Mixing: Tunable White + Color
• CTC: Plus/Minus green and magenta correction
• White Presets:2800 - 10000 K
• Color Wheel: Virtual color wheel with presets
EFFETTI DINAMICI
• Static Color Mode: Selection of static color
• Manual Color Mode: Manual adjustment of intensity, CT, Color correction from knob
• Auto Mode: Built-in programs with execution speed adjustment
CORPO
• Hardware On-board: Filter frame + 8 doors barndoor included + omega bracket spigot
• Body: Sturdy die-cast aluminium body conceived for long-time durability
• Body Color: Black
CONTROLLO
• Protocols: DMX512, RDM, Local Knob
• DMX Channels:2/5ch1/5ch2/7/9/12/13/16/19 ch
ECLIPSEFRESNELJTW
6
• RDM: RDM ready for xture remote monitor and settings
• Display: Black OLED high resolution display
• Firmware Upgrade: Yes, via USB-DMX interface (UPBOX1) not included
• Other: 16bit Control of Dimmer and Color
ELETTRONICA
• Dimmer: Linear 0~100% electronic dimmer
• Dimmer Curves:4 Dierent dimming curves available
• Strobe/Shutter:1-30 Hz, electronic
• Flicker: Flicker free frequency with adjustable PWM
• Selectable PWM: 600~25K Hz
ALIMENTAZIONE
• Power Supply: 100-240V – 50/60Hz
• Power Consumption (at 230V):107 W
• Power Consumption (at 120V):111 W
• Output (at 230V):23 units on a single power line
• Output (at 120V):12 units on a single power line
CARATTERISTICHE FISICHE
• Cooling: Forced air with low noise fan
• Suspension And Fixing: Hanging bracket suitable for safe hanging and positioning
• Signal Connection: 5p in/out
• Power Connection: PowerCON NEUTRIK IP65 in/out
• IP:20
• Dimensions (WxHxD):260,4x238.2x459 mm
• Weight:6,09 kg
BATTERIA
• Battery:24-34 V 4400 mAh (Optional) external battery
• Recharge Connection: Xlr 4p
Fig.1 - Disegno tecnico
238.2260.4
459
Fig.2
1. PRESA DI VENTILAZIONE apertura per uscita usso d'aria da non ostruire.
2. VITE DI FISSAGGIO SAGOMATORE
3. BRACCIO GIREVOLE
4. STAFFA DI MONTAGGIO
5. MANIGLIE
6. PANNELLO DI CONTROLLO con display e 4 pulsante per accesso e gestione delle funzioni.
7. VITE DI REGOLAZIONE ZOOM E MESSA A FUOCO
per zoommare l'immagine proiettata in modo
chiaro.
8. PORTAFUSIBILE: sostituire un fusibile difettoso
solo con uno dello stesso tipo.
9. BATTERY 4 pin-in
10. POWER IN (PowerCON IN): per il collegamento ad
una presa di rete (100-240V~/50-60Hz) tramite il
cavo rete in dotazione.
11. DMX IN (XLR a 5 poli): 1= massa, 2 = DMX -, 3 =
DMX +, 4 N/C, 5 N/C
12. DMX OUT (XLR a 5 poli): 1 = massa, 2 = DMX -,
3 = DMX +, 4 N/C, 5 N/CCONNETTORI EtherCON
segnale IN/OUT
13. POWER OUT (PowerCON OUT): collegamento per
l'alimentazione all'unità successiva
6
55
11
3
4
2
7
10811912 13
1.3 ELEMENTI DI COMANDO E COLLEGAMENTI
7
ECLIPSEFRESNELJTW
Fig.3
ECLIPSEFRESNELJTW
8
- 2 - INSTALLAZIONE
2.1 MONTAGGIO
ECLIPSEFRESNELJTW è stato progettato per applicazioni in campo commerciale, musei, ristoranti, chiese,
teatri educativi e qualsiasi altro ambito in cui le dimensioni rappresentano un fattore importante.
Per il ssaggio occorrono dei supporti robusti per il montaggio. L’area di collocazione deve avere una
stabilità suciente e supportare almeno 10 volte il peso dell’unità. Inoltre assicurarsi di rispettare tutte le
avvertenze in materia di sicurezza.
• Fissare il proiettore ad una collocazione idonea.
• È assolutamente necessario assicurare il proiettore contro la caduta utilizzando un cavo di sicurezza: in
particolare collegare il cavo in un punto adatto in modo che la caduta del proiettore non possa superare i 20 cm. Quindi orientare il proiettore.
NOTA - Per l’installazione del proiettore ECLIPSEFRESNELJTW inserire il gancio (incluso) o un morsetto
idoneo per ssarlo ad un sistema sospeso.
A B
Fig.4- Funzione dei tasti
MENU UP DOWN ENTER
Per scorrere il menu
principale o tornare ad
una opzione del menu
precedente
Per scorrere attraverso le
diverse funzioni in ordine
discendente o aumentare il
valore della funzione stessa
Per scorrere attraverso le
diverse funzioni in ordine
ascendente o diminuire il
valore della funzione stessa
Per entrare nel menu selezionato o
confermare il valore attuale della
funzione o l'opzione all'interno di
un menu
9
ECLIPSEFRESNELJTW
- 3 - FUNZIONI E IMPOSTAZIONI
3.1 FUNZIONAMENTO
Per accendere il ECLIPSEFRESNELJTW, inserire la spina del cavo di alimentazione in una presa di rete
(100-240V~/50-60Hz). Eettuare le regolazioni del dimmer e dello zoom mediante le relative manopole.
Dopo l’utilizzo spegnere il dispositivo, staccare la spina dalla presa di rete. Per maggiore comodità è consigliabile collegare l’unità con una presa comandata da un interruttore.
NOTA - Per il funzionamento del proiettore ECLIPSEFRESNELJTW è necessario realizzare invece un sistema
track. Il sistema di binari deve essere installato e gestito da personale qualicato in conformità con le
relative normative vigenti nel paese di utilizzo. È responsabilità dell’installatore garantire la compatibilità
elettrica, meccanica e termica del sistema. In particolare, le operazioni di collegamento alla rete di distribuzione dell’energia elettrica devono essere eettuate da un installatore elettrico qualicato.
ATTENZIONE - Assicuararsi di togliere la tensione di alimentazione prima di iniziare qualsiasi intervento di
manutenzione, inserimento e sostituzione di track-adpter (optional) e dispositivi di illuminazione.
3.2 IMPOSTAZIONE BASE
Il ECLIPSEFRESNELJTW dispone di un display e 4 pulsanti per accesso alle funzioni del pannello di controllo (g.5).
3.3 STRUTTURA MENU
MENU
1 CONNECT
ð
DMX Address
ð
Value (001-512)
DMX Mode
ð
2CH
ð
Color Temperature (2800 10000K)
ð
Customization
(Red <000-255>,
Orange <000-255>,
Green <000-255>,
Royal Blue <000-255>,
Blue <000-255>,
Lime <000-255>)
5CH1
5CH2
7CH
9CH
12CH
13CH
16CH
19CH
2 SETUP
ð
Screen
ð
Back Light
ð
On
10S
20S
30S
ð
ð
Flip Display
Key Lock
ð
ð
NO-Yes
NO-Yes
3 ADVANCED
ð
Dimmer Mode
ð
O
Dimmer 1
Dimmer 2
Dimmer 3
White Balance
ð
O
ð
Adjust
ð
Red <125-255>
Orange <125-255>
Green <125-255>
Royal Blue <125-255>
Blue <125-255>
Lime <125-255>
Led Frequency
ð
600Hz
1200 Hz
2000 Hz
4000 Hz
6000Hz
25kHZ
Fan Mode
ð
Auto
On
Factory Reload
ð
NO-Yes
4 INFORMATION
ð
Fixture TIme
ð
0-9999
Version
ð
V1.0
UID
ð
15D00217****
5 KNOB MODE
ð
Color Temperature
Color Macro
ECLIPSEFRESNELJTW
10
3.4 MODALITÀ DMX
• Per impostare l’indirizzo DMX, premere il tasto MENU no a quando sul display non appare DMX ADDRESS,
quindi premere il tasto ENTER.
• Premere il tasto UP/DOWN per selezionare il valore desiderato (001-512); tenere premuto invece il tasto
UP/DOWN per lo scorrimento veloce. Premere il tasto ENTER per confermare l’impostazione.
Per poter comandare Il ECLIPSEFRESNELJTW con un’unità di comando luce, occorre impostare l’indirizzo
di start DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per
comandare la funzione del primo canale DMX, si deve impostare sul ECLIPSEFRESNELJTW/TRWD l’indirizzo
di start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi.
Segue un esempio con indirizzo 33 di start:
3.5 CONFIGURAZIONE CANALI DMX
Il ECLIPSEFRESNELJTW dispone di diverse congurazioni dei canali DMX a cui si può accedere dal pannello
di controllo.
• Premere il tasto MENU no a quando sul display non appare DMX CHANNEL, quindi premere il tasto ENTER.
• Attraverso i tasti UP/DOWN selezionare la congurazione dei canali DMX che si desidera (2CH - 5CH1 -
5CH2 - 7CH - 9CH - 12CH - 13CH -16CH - 19CH). Premere il tasto ENTER per confermare.
Le tabelle a pagina 15, 16, 17, 18 indicano le modalità di funzionamento e i relativi valori DMX.
3.6 SCREEN
È possibile modicare i seguenti parametri, relativi al display, seguendo la medesima procedura:
• Premere il tasto ENTER per accedere al menu principale.
• Premere il tasto UP/DOWN per scorrere nel menu, selezionare Set Up, quindi premere il tasto ENTER per
accedere al menu successivo.
• Premere il tasto UP/DOWN per selezionare Screen e premere il tasto ENTER per procedere.
• Selezionare l’opzione proposta con il tasto UP/DOWN e premere il tasto ENTER per confermare.
- Backlight - Retroilluminazione display Auto O. Questa funzione permette di spegnere automaticamente la retroilluminazione del display dopo un determinato tempo che può essere impostato
tramite i tasti direzionali. Per avere il display sempre acceso seleziona Always On oppure impostare un
valore tra quelli indicati per far spegnere il display una volta trascorso il tempo scelto, dopo l’uscita
dal menu.
- Flip Display - Orientamento del display. Questa funzione permette di ruotare il display di 180° per
ottenere una migliore visualizzazione del display quando l’unità è appesa a testa in giù. Selezionare
YES per attivare la funzione oppure NO per disattivarla.
- Key lock - Blocco tasti. Con questa funzione è possibile bloccare i tasti del pannello di controllo,
per evitare, ad esempio, manomissioni delle impostazioni. Se questa funzione viene attivata, i tasti
vengono bloccati automaticamente. Per disattivare o temporaneamente o disattivare la funzione
di blocco tasti, premere i tasti nel seguente ordine per riottenere l’accesso ai comandi di menu:
SU, GIÙ, SU, GIÙ, ENTER, ENTER. Selezionare YES per attivare la funzione oppure NO per disattivarla.
• Premere il tasto ENTER per confermare la scelta.
• Premere il tasto MENU più volte per uscire dal menu e per salvare le modiche apportate.
Numero
canali DMX
Indirizzo di
start (esempio)
Indirizzo DMX
occupati
Prossimo indirizzo di start
possibile per unità n°1
Prossimo indirizzo di start
possibile per unità n°2
Prossimo indirizzo di start
possibile per unità n°3
5 33 33 - 37 38 43 48
11
ECLIPSEFRESNELJTW
3.7 FUNZIONI DISPOSITIVO
Per il ECLIPSEFRESNELJTW è possibile accedere alle seguenti funzioni dispositivo:
DIMMER
• Per entrare nella modalità dimmer e scegliere e simulare diverse curve dimming, scorrere nel menu,
selezionare l’icona Advanced, scorrere nel MENU no a quando sul display non compare DIM MODE,
quindi premere il tasto ENTER.
• Premere il tasto UP/DOWN per selezionare (OFF - DIM1 - DIM2 - DIM3).
• Premere il tasto ENTER per confermare la scelta.
• Premere il tasto MENU per tornare indietro o attendere alcuni secondi per uscire dal menu di impostazione.
3.8 BILANCIAMENTO BIANCO
• Per impostare il bilanciamento del bianco premere il tasto MENU no a quando sul display non appare
WHITE BALANCE, quindi premere il tasto ENTER.
• Premere il tasto UP/DOWN per selezionare una delle seguenti impostazioni: Red, Orange, Green, Royal Blue,
Blue, Lime. Poi premere il tasto ENTER.
• Utilizzare i tasti UP/DOWN per impostare il valore desiderato 125 - 255.
• Premere il tasto MENU per tornare indietro o attendere alcuni secondi per uscire dal menu di impostazione.
3.9 FREQUENZA LED
• Per regolare la frequenza dei LED, premere il tasto MENU ripetutamente no a quando sul display
non compare LED FREQUENCY, quindi premere il tasto ENTER.
• Selezionare il valore della frequenza (600Hz - 1200Hz - 2000Hz - 4000Hz - 6000Hz 25kHz) attraverso i tasti
UP/DOWN.
• Per confermare premere il tasto ENTER.
• Premere il tasto MENU per tornare indietro o attendere alcuni secondi per uscire dal menu di impostazione.
3.10 FANS MODE
Selezionare questa funzione per impostare la modalità di funzionamento delle ventole:
• Premere il tasto ENTER per accedere al menu principale.
• Premere il tasto UP/DOWN per scorrere nel menu, selezionare Advanced, quindi premere il tasto ENTER
per accedere al menu successivo.
• Premere il tasto UP/DOWN per selezionare Fans Mode e premere il tasto ENTER per procedere.
• Premere il tasto UP/DOWN per selezionare la modalità Auto/On, quindi premere il tasto ENTER per
confermare la scelta.
• Premere il tasto MENU più volte per uscire dal menu e per salvare le modiche apportate.
3.11 FACTORY RELOAD
Selezionare questa funzione per ripristinare l’unità alle impostazioni di fabbrica:
• Premere il tasto ENTER per accedere al menu principale.
• Premere il tasto UP/DOWN per selezionare Factory Reload e premere il tasto ENTER per procedere.
• Premere i tasti UP/DOWN per selezionare Yes oppure No, quindi premere il tasto ENTER per confermare.
3.12 INFORMAZIONI SUL DISPOSITIVO
Per visualizzare tutte le informazioni sul dispositivo procedere nel seguente modo:
ECLIPSEFRESNELJTW
12
• Premere il tasto ENTER per accedere al menu principale.
• Premere il tasto UP/DOWN per selezionare l’icona Information, quindi premere il tasto ENTER per accedere al menu successivo.
• Premere il tasto UP/DOWN per scorrere nel menu, quindi selezionare una delle seguenti informazioni e
premere il tasto ENTER per visualizzarla.
- Fixture Time - Attraverso la funzione Fixture Time è possibile visualizzare sul display il tempo di funzionamento del proiettore.
- Software Version - Attraverso la funzione Version è possibile visualizzare sul display la versione del
software installata.
- UID - Questa opzione mostra il numero di identicazione RDM
• Premere il tasto MENU più volte per uscire dal menu.
13
ECLIPSEFRESNELJTW
ECLIPSEFRESNELJTW
14
Fig.5
Fig.6
3.13 COLLEGAMENTI DELLA LINEA DMX
La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con
impedenza 120Ω e bassa capacità.
Per il collegamento fare riferimento allo schema di connessione riportato di seguito:
DMX - OUTPUT
Presa XLR
DMX - INPUT
Spina XLR
Pin1 : Massa - Schermo
Pin2 : - Negativo
Pin3 : + Positivo
Pin4 : N/C
Pin5 : N/C
ATTENZIONE
La parte schermata del cavo (calza) non deve mai essere collegata alla terra dell’impianto; ciò comporterebbe malfunzionamenti delle unità e dei controller.
Per passaggi lunghi può essere necessario l’inserimento di un amplicatore DMX.
In tal caso, è sconsigliato utilizzare nei collegamenti cavo bilanciato microfonico poiché non è in grado di
trasmettere in modo adabile i dati di controllo DMX.
• Collegare l’uscita DMX del controller con l’ingresso DMX della prima unità;
• Collegare, quindi, l’uscita DMX con l’ingresso DMX della successiva unità; l’uscita di quest’ultima con
l’ingresso di quella successiva e via dicendo nchè tutte le unità sono collegate formando una catena.
• Per installazioni in cui il cavo di segnale deve percorrere lunghe distanze è consigliato inserire sull’ultima unità una terminazione DMX.
3.14 COSTRUZIONE DEL TERMINATORE DMX
La terminazione evita la probabilità che il segnale DMX 512, una volta raggiunta la ne della linea stessa
venga riesso indietro lungo il cavo, provocando, in certe condizioni e lunghezze, la sua sovrapposizione
al segnale originale e la sua cancellazione.
La terminazione deve essere eettuata, sull’ultima unità della catena, con connettori XLR a 5 pin, saldando una resistenza di 120Ω (minimo 1/4W) tra i terminali 2 e 3, così come indicato in gura.
Esempio:
connettore XLR a 5 pin
3.15 CANALI DMX
2 CANALI
MODE
FUNCTION DMX
Value
2 Ch
1
DIMMER
0~100% 000 - 255
2
DIMMER SPEED MODE
Preset dimmer speed from display menu
Dimmer speed mode o
Dimmer speed mode1 (fast speed)
Dimmer speed mode2 (middle speed)
Dimmer speed mode3 (slow speed)
000 - 051
052 - 101
102 - 152
153 - 203
204 - 255
5 CANALI
MODE
FUNCTION DMX
Value
5 Ch2
3
HUE
0
-25°~25°
000 - 000
001 - 255
4
COLOR MACRO
No Function
Color Macro
000 - 005
006 - 255
5
DIMMER SPEED MODE
Preset dimmer speed from display menu
Dimmer speed mode o
Dimmer speed mode1 (fast speed)
Dimmer speed mode2 (middle speed)
Dimmer speed mode3 (slow speed)
000 - 051
052 - 101
102 - 152
153 - 203
204 - 255
5 CANALI
MODE
FUNCTION DMX
Value
5 Ch1
1
DIMMER
0~100% 000 - 255
2
CTO
2800K - 3000K
3000K - 3200K
3200K - 3400K
3400K - 3600K
3600K - 3800K
3800K - 4000K
4000K - 4200K
4200K - 4400K
4400K - 4600K
4600K - 4800K
4800K - 5000K
5000K - 5200K
5200K - 5400K
5400K - 5600K
5600K - 5800K
5800K - 6000K
6000K - 6200K
6200K - 6400K
6400K - 6600K
6600K - 6800K
6800K - 7000K
7000K - 7200K
7200K - 7400K
7400K - 7600K
7600K - 7800K
7800K - 8000K
8000K - 8200K
8200K - 8400K
8400K - 8600K
8600K - 8800K
8800K - 9000K
9000K - 9200K
9200K - 9400K
9400K - 9600K
9600K - 9800K
9800K - 10000K
000 - 010
010 - 017
017 - 024
024 - 031
031 - 038
038 - 045
045 - 052
052 - 059
059 - 066
066 - 073
073 - 080
080 - 087
087 - 094
094 - 101
101 - 108
108 - 115
115 - 122
122 - 129
129 - 136
136 - 143
143 - 150
150 - 157
157 - 164
164 - 171
171 - 178
178 - 185
185 - 192
192 - 199
199 - 206
206 - 213
213 - 220
220 - 227
227 - 234
234 - 241
241 - 249
249 - 255
15
ECLIPSEFRESNELJTW
7 CANALI
MODE
FUNCTION DMX
Value
7 Ch
1 RED 000 - 255
2 ORANGE 000 - 255
3 GREEN 000 - 255
4 ROYAL BLUE 000 - 255
5 BLUE 000 - 255
6 LIME 000 - 255
7
DIMMER SPEED MODE
Preset dimmer speed from display menu
Dimmer speed mode o
Dimmer speed mode1 (fast speed)
Dimmer speed mode2 (middle speed)
Dimmer speed mode3 (slow speed)
000 - 051
052 - 101
102 - 152
153 - 203
204 - 255
5 CANALI
MODE
FUNCTION DMX
Value
5 Ch2
3
8600K - 8800K
8800K - 9000K
9000K - 9200K
9200K - 9400K
9400K - 9600K
9600K - 9800K
9800K - 10000K
206 - 213
213 - 220
220 - 227
227 - 234
234 - 241
241 - 249
249 - 255
4
COLOR MACRO
No Function
Color Macro
000 - 005
006 - 255
5
DIMMER SPEED MODE
Preset dimmer speed from display menu
Dimmer speed mode o
Dimmer speed mode1 (fast speed)
Dimmer speed mode2 (middle speed)
Dimmer speed mode3 (slow speed)
000 - 051
052 - 101
102 - 152
153 - 203
204 - 255
5 CANALI
MODE
FUNCTION DMX
Value
5 Ch2
1
DIMMER
0~100% 000 - 255
2
DIMMER FINE
0~100% 000 - 255
2
CTO
2800K - 3000K
3000K - 3200K
3200K - 3400K
3400K - 3600K
3600K - 3800K
3800K - 4000K
4000K - 4200K
4200K - 4400K
4400K - 4600K
4600K - 4800K
4800K - 5000K
5000K - 5200K
5200K - 5400K
5400K - 5600K
5600K - 5800K
5800K - 6000K
6000K - 6200K
6200K - 6400K
6400K - 6600K
6600K - 6800K
6800K - 7000K
7000K - 7200K
7200K - 7400K
7400K - 7600K
7600K - 7800K
7800K - 8000K
8000K - 8200K
8200K - 8400K
8400K - 8600K
000 - 010
010 - 017
017 - 024
024 - 031
031 - 038
038 - 045
045 - 052
052 - 059
059 - 066
066 - 073
073 - 080
080 - 087
087 - 094
094 - 101
101 - 108
108 - 115
115 - 122
122 - 129
129 - 136
136 - 143
143 - 150
150 - 157
157 - 164
164 - 171
171 - 178
178 - 185
185 - 192
192 - 199
199 - 206
ECLIPSEFRESNELJTW
16
9 CANALI
MODE
FUNCTION DMX
Value
9 Ch
1 DIMMER 000 - 255
2 RED 000 - 255
3 ORANGE 000 - 255
4 GREEN 000 - 255
5 ROYAL BLUE 000 - 255
6 BLUE 000 - 255
7 LIME 000 - 255
8
STROBE
No Function
Strobe slow to fast
000 - 010
011 - 255
9
DIMMER SPEED MODE
Preset dimmer speed from display menu
Dimmer speed mode o
Dimmer speed mode1 (fast speed)
Dimmer speed mode2 (middle speed)
Dimmer speed mode3 (slow speed)
000 - 051
052 - 101
102 - 152
153 - 203
204 - 255
12 CANALI
MODE
FUNCTION DMX
Value
12 Ch
1
DIMMER
0~100% 000 - 255
2
STROBE
No Function
Strobe slow to fast
000 - 010
011 - 255
3 RED 000 - 255
4 ORANGE 000 - 255
5 GREEN 000 - 255
6 ROYAL BLUE 000 - 255
7 BLUE 000 - 255
8 LIME 000 - 255
9
CTO
2800K - 3000K
3000K - 3200K
3200K - 3400K
3400K - 3600K
3600K - 3800K
3800K - 4000K
4000K - 4200K
4200K - 4400K
4400K - 4600K
4600K - 4800K
4800K - 5000K
5000K - 5200K
5200K - 5400K
5400K - 5600K
5600K - 5800K
5800K - 6000K
6000K - 6200K
6200K - 6400K
6400K - 6600K
6600K - 6800K
6800K - 7000K
7000K - 7200K
7200K - 7400K
7400K - 7600K
7600K - 7800K
7800K - 8000K
8000K - 8200K
8200K - 8400K
8400K - 8600K
8600K - 8800K
8800K - 9000K
9000K - 9200K
9200K - 9400K
9400K - 9600K
9600K - 9800K
9800K - 10000K
No Funciton
000 - 010
010 - 017
017 - 024
024 - 031
031 - 038
038 - 045
045 - 052
052 - 059
059 - 066
066 - 073
073 - 080
080 - 087
087 - 094
094 - 101
101 - 108
108 - 115
115 - 122
122 - 129
129 - 136
136 - 143
143 - 150
150 - 157
157 - 164
164 - 171
171 - 178
178 - 185
185 - 192
192 - 199
199 - 206
206 - 213
213 - 220
220 - 227
227 - 234
234 - 241
241 - 249
249 - 252
253-255
17
ECLIPSEFRESNELJTW
13 CANALI
MODE
FUNCTION DMX
Value
13 Ch
1 RED 000 - 255
2 RED FINE 000 - 255
3 ORANGE 000 - 255
4 ORANGE FINE 000 - 255
5 GREEN 000 - 255
6 GREEN FINE 000 - 255
7 ROYAL BLUE 000 - 255
8 ROYAL BLUE FINE 000 - 255
9 BLUE 000 - 255
10 BLUE FINE 000 - 255
11 LIME 000 - 255
12 LIME FINE 000 - 255
13
DIMMER SPEED MODE
Preset dimmer speed from display menu
Dimmer speed mode o
Dimmer speed mode1 (fast speed)
Dimmer speed mode2 (middle speed)
Dimmer speed mode3 (slow speed)
000 - 051
052 - 101
102 - 152
153 - 203
204 - 255
16 CANALI
MODE
FUNCTION DMX
Value
16 Ch
1 DIMMER 000 - 255
2 DIMMER FINE 000 - 255
3 RED 000 - 255
4 RED FINE 000 - 255
5 ORANGE 000 - 255
6 ORANGE FINE 000 - 255
7 GREEN 000 - 255
8 GREEN FINE 000 - 255
9 ROYAL BLUE 000 - 255
10 ROYAL BLUE FINE 000 - 255
11 BLUE 000 - 255
12 BLUE FINE 000 - 255
13 LIME 000 - 255
14 LIME FINE 000 - 255
15
STROBE
No Function
Strobe slow to fast
000 - 010
011 - 255
16
DIMMER SPEED MODE
Preset dimmer speed from display menu
Dimmer speed mode o
Dimmer speed mode1 (fast speed)
Dimmer speed mode2 (middle speed)
Dimmer speed mode3 (slow speed)
000 - 051
052 - 101
102 - 152
153 - 203
204 - 255
12 CANALI
MODE
FUNCTION DMX
Value
12 Ch
10
HUE
No Function
-25~25
000
001 - 255
11
COLOR MACRO
No Function
Color Macro
000 - 005
006 - 255
12
DIMMER SPEED MODE
Preset dimmer speed from display menu
Dimmer speed mode o
Dimmer speed mode1 (fast speed)
Dimmer speed mode2 (middle speed)
Dimmer speed mode3 (slow speed)
000 - 051
052 - 101
102 - 152
153 - 203
204 - 255
ECLIPSEFRESNELJTW
18
19 CANALI
MODE
FUNCTION DMX
Value
19 Ch
1 DIMMER 000 - 255
2 DIMMER FINE 000 - 255
3 RED 000 - 255
4 RED FINE 000 - 255
5 ORANGE 000 - 255
6 ORANGE FINE 000 - 255
7 GREEN 000 - 255
8 GREEN FINE 000 - 255
9 ROYAL BLUE 000 - 255
10 ROYAL BLUE FINE 000 - 255
11 BLUE 000 - 255
12 BLUE FINE 000 - 255
13 LIME 000 - 255
14 LIME FINE 000 - 255
15
STROBE
No Function
Strobe slow to fast
000 - 010
011 - 255
19 CANALI
MODE
FUNCTION DMX
Value
19 Ch
16
CTO
2800K - 3000K
3000K - 3200K
3200K - 3400K
3400K - 3600K
3600K - 3800K
3800K - 4000K
4000K - 4200K
4200K - 4400K
4400K - 4600K
4600K - 4800K
4800K - 5000K
5000K - 5200K
5200K - 5400K
5400K - 5600K
5600K - 5800K
5800K - 6000K
6000K - 6200K
6200K - 6400K
6400K - 6600K
6600K - 6800K
6800K - 7000K
7000K - 7200K
7200K - 7400K
7400K - 7600K
7600K - 7800K
7800K - 8000K
8000K - 8200K
8200K - 8400K
8400K - 8600K
8600K - 8800K
8800K - 9000K
9000K - 9200K
9200K - 9400K
9400K - 9600K
9600K - 9800K
9800K - 10000K
No Function
000 - 010
010 - 017
017 - 024
024 - 031
031 - 038
038 - 045
045 - 052
052 - 059
059 - 066
066 - 073
073 - 080
080 - 087
087 - 094
094 - 101
101 - 108
108 - 115
115 - 122
122 - 129
129 - 136
136 - 143
143 - 150
150 - 157
157 - 164
164 - 171
171 - 178
178 - 185
185 - 192
192 - 199
199 - 206
206 - 213
213 - 220
220 - 227
227 - 234
234 - 241
241 - 249
249 - 252
253 - 255
17
HUE
0
-25°~25°
000 - 000
001 - 255
18
COLOR MACRO
No Function
Color Macro
000 - 005
006 - 255
19
DIMMER SPEED MODE
Preset dimmer speed from display menu
Dimmer speed mode o
Dimmer speed mode1 (fast speed)
Dimmer speed mode2 (middle speed)
Dimmer speed mode3 (slow speed)
000 - 051
052 - 101
102 - 152
153 - 203
204 - 255
19
ECLIPSEFRESNELJTW
Fig.7
ECLIPSEFRESNELJTW
20
- 4 - MANUTENZIONE
4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO
• Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non
qualicato.
• Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare nché l’unità non si sia rareddata.
• Tutte le viti utilizzate per l’installazione dell’unità e le sue parti devono essere assicurate saldamente e
non devono essere corrose.
• Alloggiamenti, elementi di ssaggio e di installazione (sotto, truss, sospensioni) devono essere totalmente esenti da qualsiasi deformazione.
• I cavi di alimentazione devono essere in condizione impeccabile e devono essere sostituiti immediatamente nel momento in cui anche un piccolo problema viene rilevato.
• Si dovrebbe procedere, ad intervalli regolari, alla pulizia della parte frontale per asportare polvere,
fumo e altre particelle. Solo così, la luce può essere irradiata con la luminosità massima. Per la pulizia
usare un panno morbido, pulito e un detergente per vetri come si trovano in commercio. Quindi asciugare le parti delicatamente.
4.2 SOSTITUZIONE FUSIBILE
1. Assicurarsi di scollegare il cavo di alimentazione del proiettore prima di sostituire un fusibile bruciato.
2. Con un cacciavite, rimuovere il portafusibile dalla sua sede e il fusibile bruciato dal suo supporto;
sostituire
il fusibile con uno identico per tipologia e valore.
3. Inserire il portafusibile al suo posto e ricollegare l’alimentazione.
Anomalie Possibili cause Controlli e rimedi
Il proiettore non illumina
• Mancanza di alimentazione di rete
• Dimmer impostato a 0
• LED difettoso/i
• Vericare la presenza della tensione alimentazione
• Incrementare i valori del canale dimmer
• Sostituire scheda LED
Bassa intensità di luce generale
• Lenti sporche
• Lente disallineata
• Pulire il dispositivo regolarmente
• Installare il gruppo ottico correttamente
Il proiettore non è alimentato
• Mancanza di alimentazione di rete
• Cavo di alimentazione danneggiato
• Vericare la presenza della tensione alimentazione
• Controllare il cavo di alimentazione
Rivolgersi a un centro di assistenza tecnico autorizzato nel caso in cui il problema non sia riportato in
tabella.
4.3 RISOLUZIONE DEI PROBLEMI
ECLIPSEFRESNELJTW
22
23
ECLIPSEFRESNELJTW
©2018 Music & Lights S.r.l.PROLIGHTS è un brand di proprietà della Music & Lights S.r.l. PROLIGHTS is a brand of Music & Lights S.r.l .company.
MUSIC & LIGHTS S.r.l.
Via Appia, km 136,200 - 04020 Itri (LT) - ITALY
Phone +39 0771 72190 - Fax +39 0771 721955
www.musiclights.it - email: info@musiclights.it
ISO 9001:2008 Certied Company
Loading...
