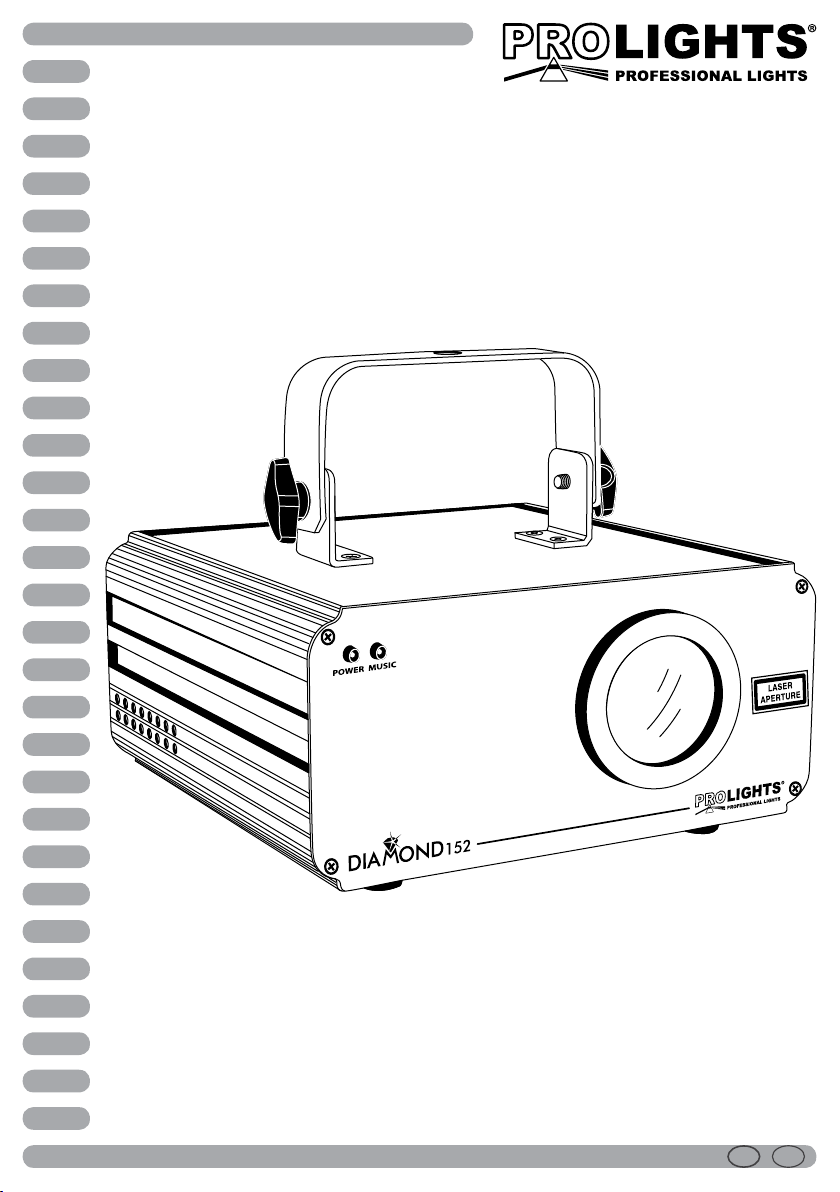

ProLights DTD no. 521-7135 User Manual

DIAMOND152

ENTERTAINMENT

LASER EFFECT

Manuale Utente

User Manual

I GB

REV.002-10/10

DIAMOND152

INTRODUZIONE

Vi ringraziamo per aver scelto un prodotto PROLIGHTS.
DIAMOND152 è un proiettore laser realizzato con qualità
costruttiva e soluzioni tecniche in grado di unire performance
di spessore e ampia essibilità nel controllo.

INDICE

Sicurezza

Avvertenze generali
Attenzioni e precauzioni per l’installazione
Sicurezza laser e istruzioni operative
Informazioni generali

1 Descrizione e speciche tecniche

1. 1 Elementi di comando e collegamenti

1. 2 Descrizione

1. 3 Speciche tecniche

2 Installazione

2. 1 Montaggio

3 Funzioni e impostazioni

3. 1 Funzionamento

3. 2 Impostazione base

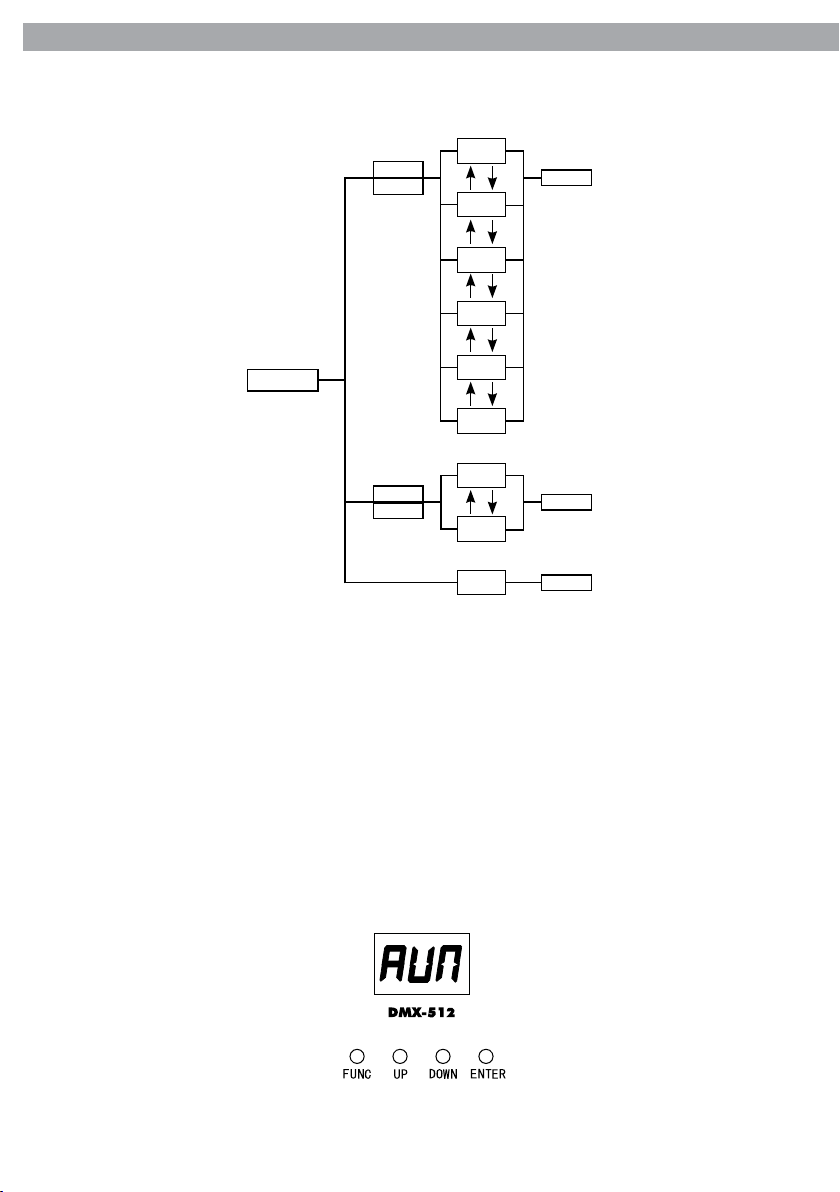

3. 3 Struttura del menu

3. 4 Funzionamento in modalità Stand Alone

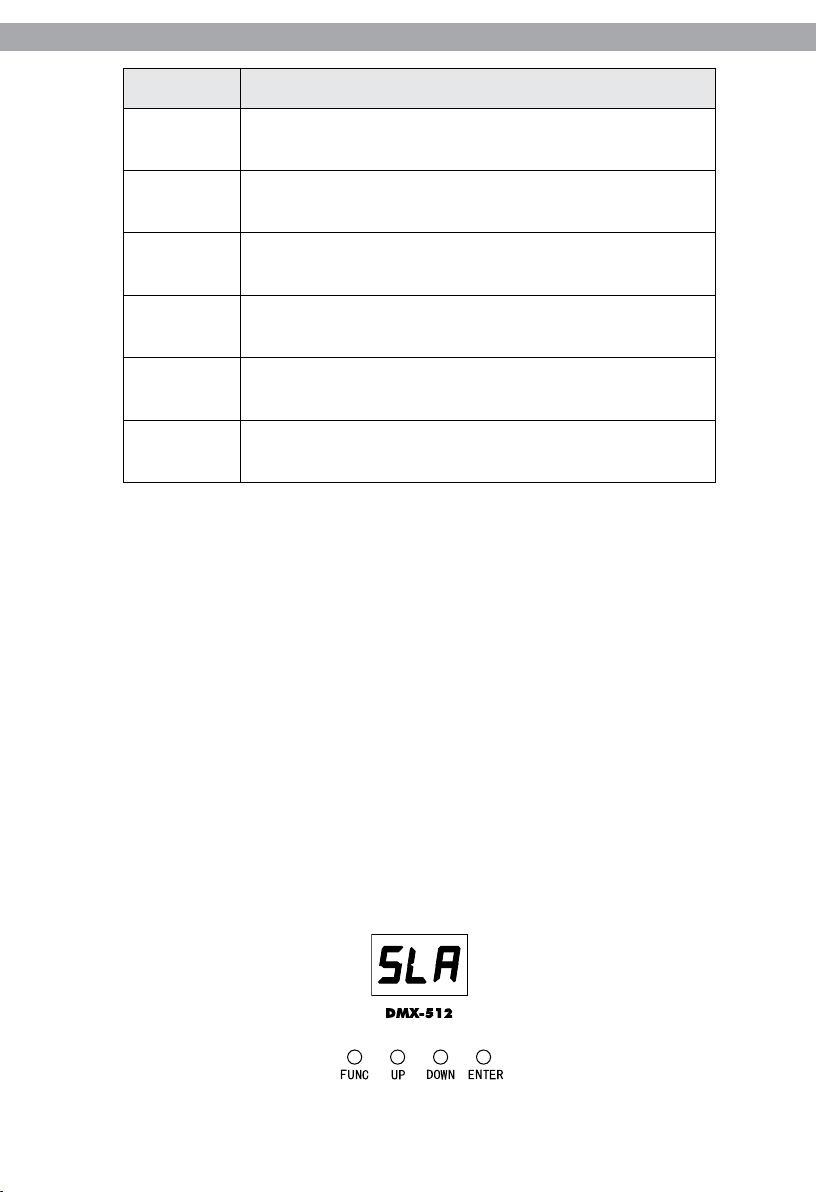

3. 5 Modalità Slave

3. 6 Collegamento

3. 7 Modalità DMX

3. 8 Indirizzamento DMX

3. 9 Collegamenti della linea DMX

3. 10 Costruzione del terminatore DMX

3. 11 Tabella canali DMX

4
4
5
6

7
9
9

10

11
11
12
12
13
14
14
14
15
15
16

3

4 Manutenzione

4. 1 Pulizia sistema ottico e manutenzione

19

Certicato di garanzia

CONTENUTO DELL’IMBALLO:

• DIAMOND152

• Cavo di alimentazione con spina

• Chiave (per safety switch) (2 p.zi)

• Connettore 2 poli per remote interlock

• Staa di ssaggio

• Manuale utente

Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso.

La riproduzione - anche parziale - per propri scopi commerciali è vietata.

Tutte le speciche possono essere variate senza alcuna notica.

4

ATTENZIONE! Prima di eettuare qualsiasi operazione con l’unità, leggere con attenzione

questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni

importanti riguardo l’installazione, l’uso e la manutenzione dell’unità.

DIAMOND152

SICUREZZA

Avvertenze generali

• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e pertanto
recano la sigla .

• Il dispositivo funziona con pericolosa tensione di rete 230V~. Non intervenire mai al suo interno al di
fuori delle operazioni descritte nel presente manuale; esiste il pericolo di una scarica elettrica.

• È obbligatorio eettuare il collegamento ad un impianto di alimentazione dotato di un’eciente messa a
terra (apparecchio di Classe I secondo norma EN 60598-1). Si raccomanda, inoltre, di proteggere le linee
di alimentazione delle unità dai contatti indiretti e/o cortocircuiti verso massa tramite l’uso di interruttori
dierenziali opportunamente dimensionati.

• Le operazioni di collegamento alla rete di distribuzione dell’energia elettrica devono essere eettuate
da un installatore elettrico qualicato. Vericare che frequenza e tensione della rete corrispondono alla
frequenza ed alla tensione per cui l’unità è predisposta, indicate sulla targhetta dei dati elettrici.

• L’unità non per uso domestico solo per uso professionale.

• Il dispositivo è previsto solo per l’uso interno; evitare l’impiego in:

- luoghi soggetti ad elevata umidità dell’aria;

- luoghi a temperatura superiore ai 40°C o inferiori a 10°C.

• Evitare che nell’unità penetrino liquidi inammabili, acqua o oggetti metallici.

• Non smontare e non apportare modiche all’unità.

• Tutti gli interventi devono essere sempre e solo eettuati da personale tecnico qualicato. Rivolgersi al

più vicino centro di assistenza tecnica autorizzato.

• Se si desidera eliminare il dispositivo denitivamente, consegnarlo
per lo smaltimento ad un’istituzione locale per il riciclaggio.

Attenzioni e precauzioni per l’installazione

• Se il dispositivo dovesse trovarsi ad operare in condizioni dierenti da quelle descritte nel presente ma­nuale, potrebbero vericarsi dai danni; in tal caso la garanzia verrebbe a decadere. Inoltre, ogni altra
operazione potrebbe provocare cortocircuiti, incendi, scosse elettriche, rotture etc.

• Prima di iniziare qualsiasi operazione di manutenzione o pulizia sull’unità togliere la tensione dalla rete
di alimentazione.

• Ogni persona coinvolta con l’installazione e la manutenzione di questo dispositivo deve essere qualica­ta e seguire le istruzioni di questo manuale.

• Nell’eseguire qualsiasi intervento attenersi scrupolosamente a tutte le normative (in materia di sicurezza)
vigenti nel paese di utilizzo.

• È assolutamente necessario ssare l’unità per mezzo di una fune di sicurezza.

• La distanza minima tra il proiettore e le pareti circostanti deve essere superiore a 50cm e non devono

essere ostruite, in nessun caso, le aperture d’aerazione.

• Mantenere materiali inammabili ad una distanza di sicurezza dall’unità.

• Assicurarsi che l’interruttore POWER è impostato su posizione di OFF prima di collegare il dispositivo alla

rete elettrica.

• Non accendere il dispositivo e spegnerlo dopo brevi intervalli in quanto ciò ridurrebbe la vita del diodo
laser.

• Non guardare direttamente il fascio luminoso. Tenere presente che i veloci cambi di luce possono provo­care attacchi d’epilessia presso persone fotosensibili o epilettiche.

DIAMOND152

Sicurezza laser e istruzioni operative

• Non utilizzare il proiettore laser senza lettura e comprensione sulla sicurezza laser e sulle istruzioni operative
contenute in questo manuale.

• Il raggio laser può causare danni permanenti agli occhi ed alla pelle.

• Non dirigere il raggio laser su persone o animali.

• Non dirigere il raggio laser su superci altamente riettenti come nestre, specchi e metalli lucidi. Anche la

riessione del laser può essere pericolosa.

• Non guardare mai l’apertura laser o i raggi laser.

• Non sottoporre l’uscita ottica (apertura), ai prodotti chimici di pulizia.

• Non utilizzare il proiettore laser se il corpo di alloggiamento è danneggiato o aperto, o se l’ottica appare in

qualche modo danneggiata.

• Non aprire mai l’alloggiamento del laser. I livelli di potenza del laser possono provocare lesioni alla pelle e
agli occhi.

• In alcuni Stati occorre sottostare a regole speciche per l’impiego di apparecchiature laser. Si prega di chie­dere informazioni speciche, presso le autorità competenti, prima di adoperare il laser.

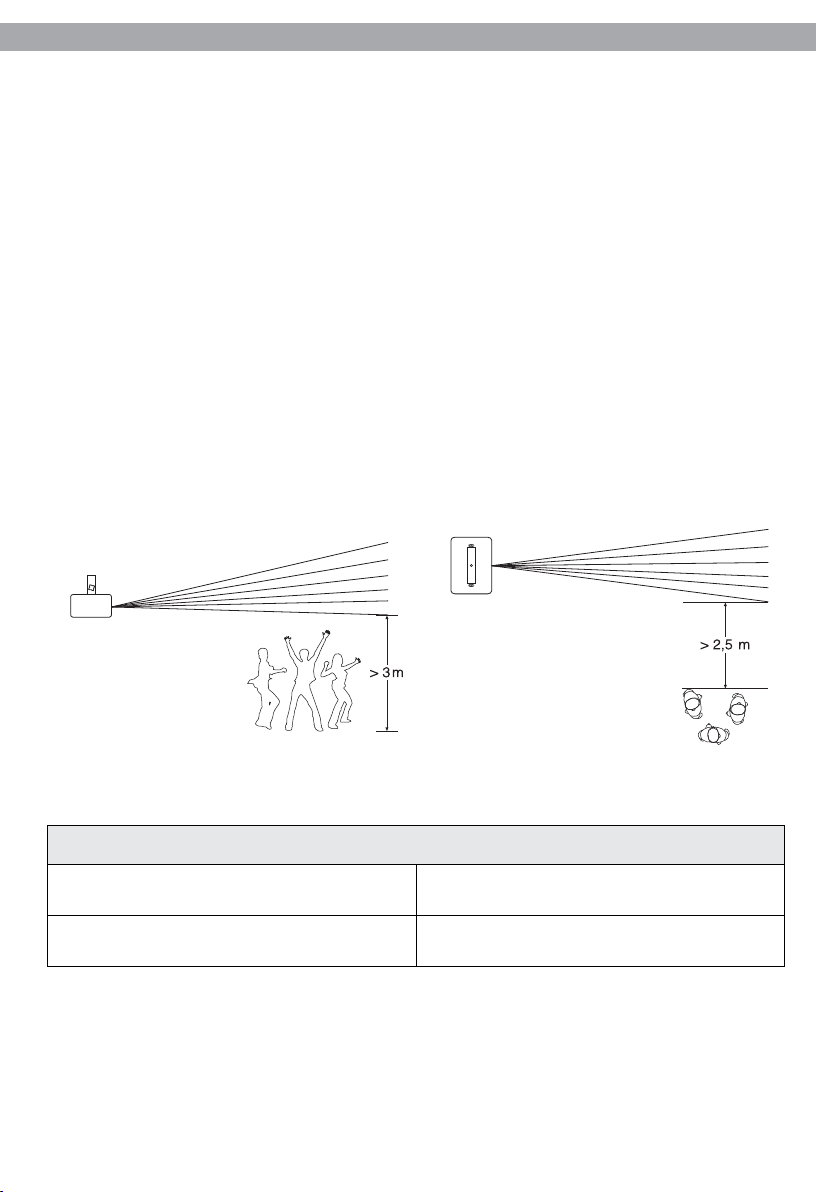

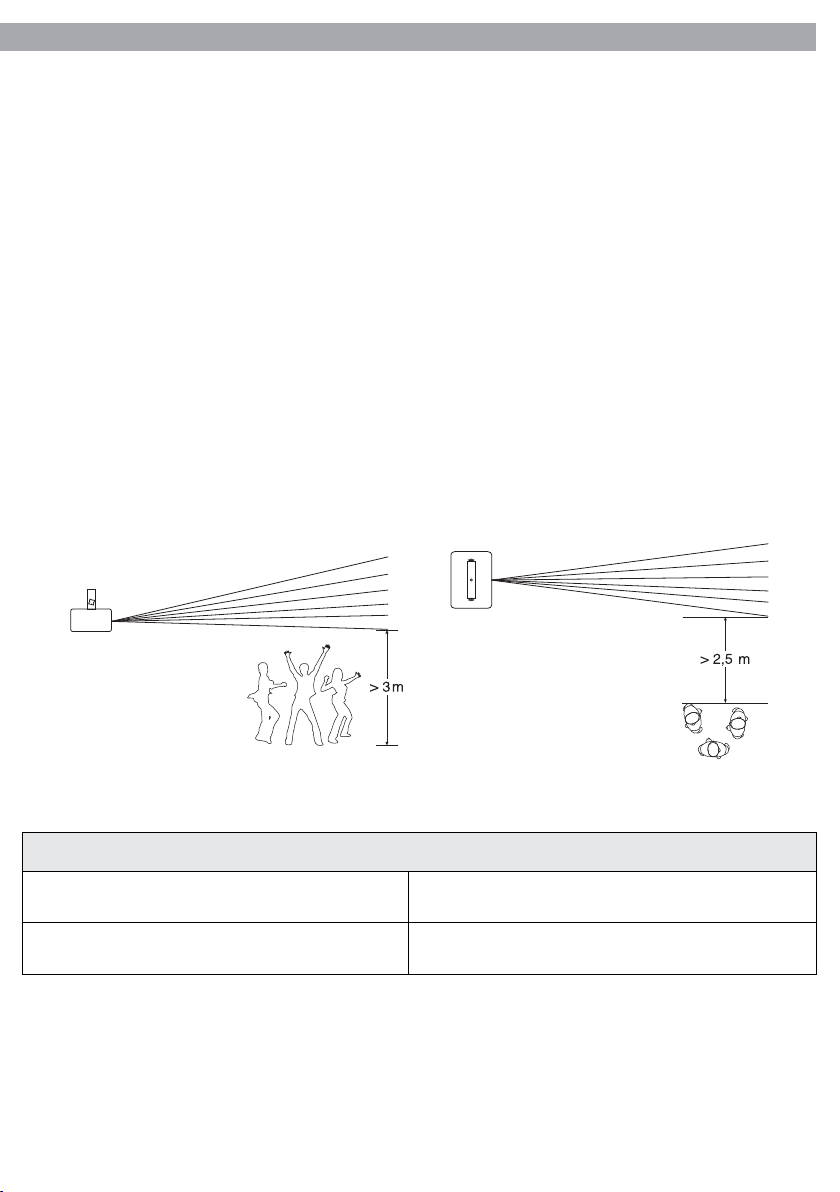

• Secondo le norme internazionali di sicurezza, il proiettore laser deve essere installato in modo che
il raggio laser presenta una distanza minima di 3 m dal pavimento se, sotto il raggio, si trattengono
delle persone. Tuttavia, il dispositivo può essere installato anche in modo che il raggio laser, in senso
orizzontale, sia ad una distanza minima di 2,5 m dalle persone.

5

Il presente laser, DIAMOND152, è attribuito alla classe 3B e presenta le seguenti caratteristiche:

POTENZA MAX DEL LASER = 50mW LUNGHEZZA D’ONDA DEL LASER = 532nm (verde)

POTENZA MAX DEL LASER = 100mW LUNGHEZZA D’ONDA DEL LASER = 650nm (rosso)

IMPORTANTE!
L’unità deve essere installata in modo tale da escludere che si possa guardare direttamente nel raggio la­ser. Anche una breve esposizione può provocare dei danni permanenti agli organi visivi. Si devono evitare
riessi involontari.
Il funzionamento di un laser di classe 3B è consentito solo se controllato da un operatore qualicato.
Per impedire l’utilizzo non autorizzato servirsi dell’interruttore a chiave.

6

DIAMOND152

I dispositivi laser con radiazioni accessibili recano etichette in modo da indicare:

- il segnale d’avvertimento laser;

- la classe di appartenenza del dispositivo laser unitamente all’indicazione cautelativa e di avvertimento
pertinente, nonché

- i dati di identicazione e i dati del tipo.

LASER EMISSION DATA

Laser Classication Class 3B

Green Laser Medium DPSS Nd:YVO4, 532nm

Red Laser Medium LD GaAlAs 650nm, typical

Beam Diameter <5mm at aperture

Pulse Data All pulses < 4Hz (>0.25sec)

Divergence (each beam) <2 mrad

Divergence (total light) <160 degrees

Laser Power Red<100mW, Green<50mW

LASER RADIATION

AVOID EXPOSURE TO THE BEAM

CLASS 3B LASER PRODUCT

LASER APERTURE

LASER RADIATION

INFORMAZIONI GENERALI
Spedizioni e reclami

Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/cliente.
Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà
essere inoltrato entro 8 giorni dal ricevimento della merce.

Garanzie e resi

Il prodotto è coperto da garanzia in base alle vigenti normative. Sul sito www.musiclights.it è possibile
consultare il testo integrale delle “Condizioni Generali di Garanzia”. Si prega, dopo l’acquisto, di procedere
alla registrazione del prodotto sul sito www.musiclights.it. In alternativa il prodotto può essere registrato
compilando e inviando il modulo riportato alla ne del manuale. A tutti gli eetti la validità della garanzia è
avallata unicamente dalla presentazione del certicato di garanzia. Music & Lights constata tramite verica
sui resi la difettosità dichiarata, correlata all’appropriato utilizzo, e l’eettiva validità della garanzia; provve­de quindi alla riparazione dei prodotti, declinando tuttavia ogni obbligo di risarcimento per danni diretti o
indiretti eventualmente derivanti dalla difettosità.

Le informazioni riportate in questo manuale sono state attentamente controllate.

Music & Lights S.r.l. non si assume, tuttavia, responsabilità derivanti da eventuali inesattezze.

DIAMOND152

- 1 - DESCRIZIONE E SPECIFICHE TECNICHE

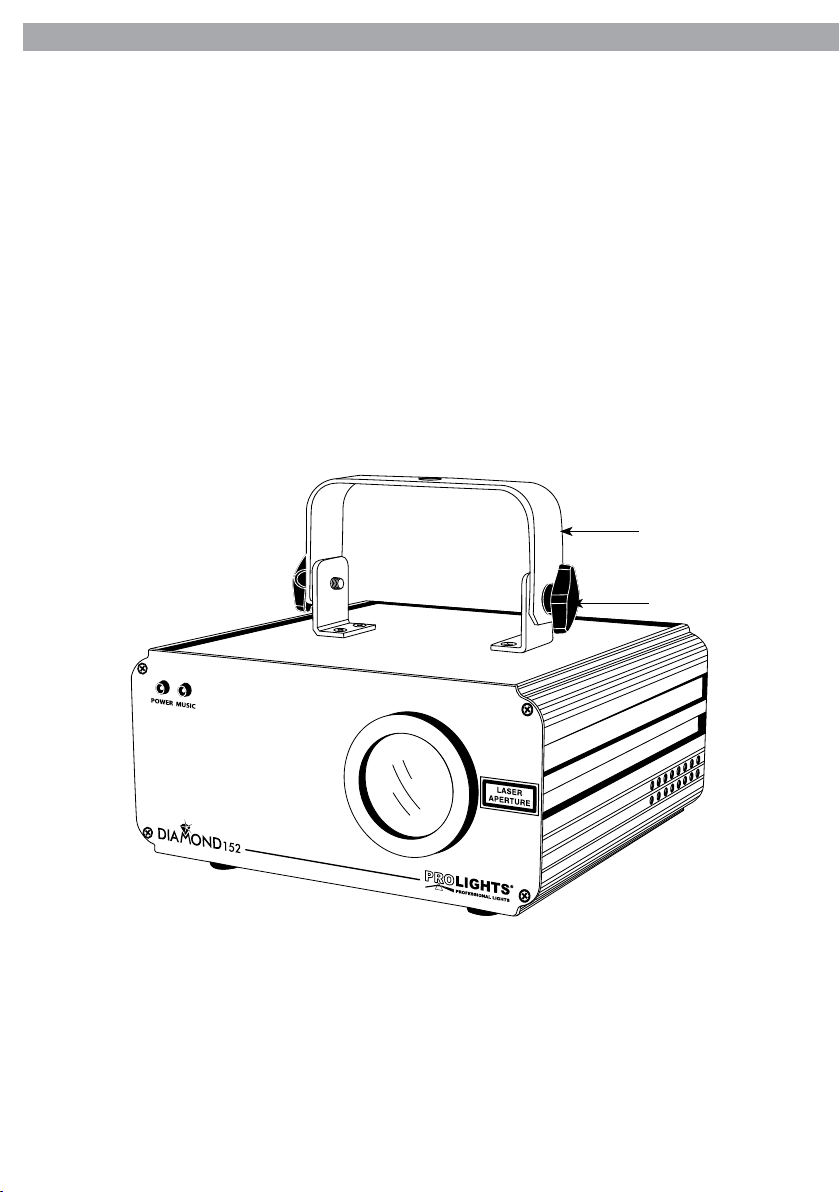

1.1 Elementi di comando e collegamenti

2

1

4 3

Power Music

LASE R

APER TURE

7

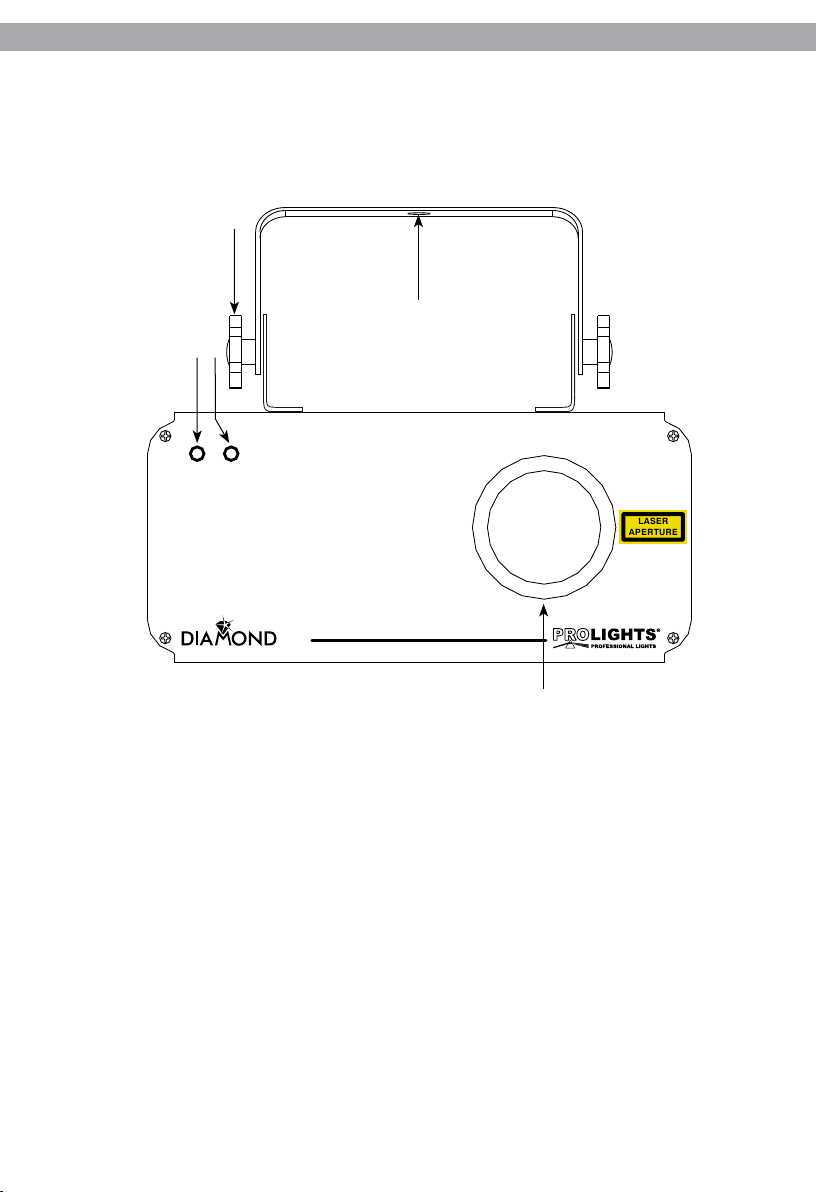

VISTA FRONTALE

152

5

1. STAFFA DI MONTAGGIO.

2. MANOPOLA DI FISSAGGIO per la staa di
montaggio.

3. INDICATORE DEL SEGNALE MUSICALE: il LED
blu si accende se il microfono (15) rileva un
segnale musicale di volume suciente per
comandare il raggio laser.

4. INDICATORE DI FUNZIONAMENTO: quando il
LED rosso è acceso, il dispositivo è in funzione.

5. APERTURA RAGGIO LASER.

Fig.1

8

DIAMOND152

8

9

10 11

6

7

18

17

12

13

1516

14

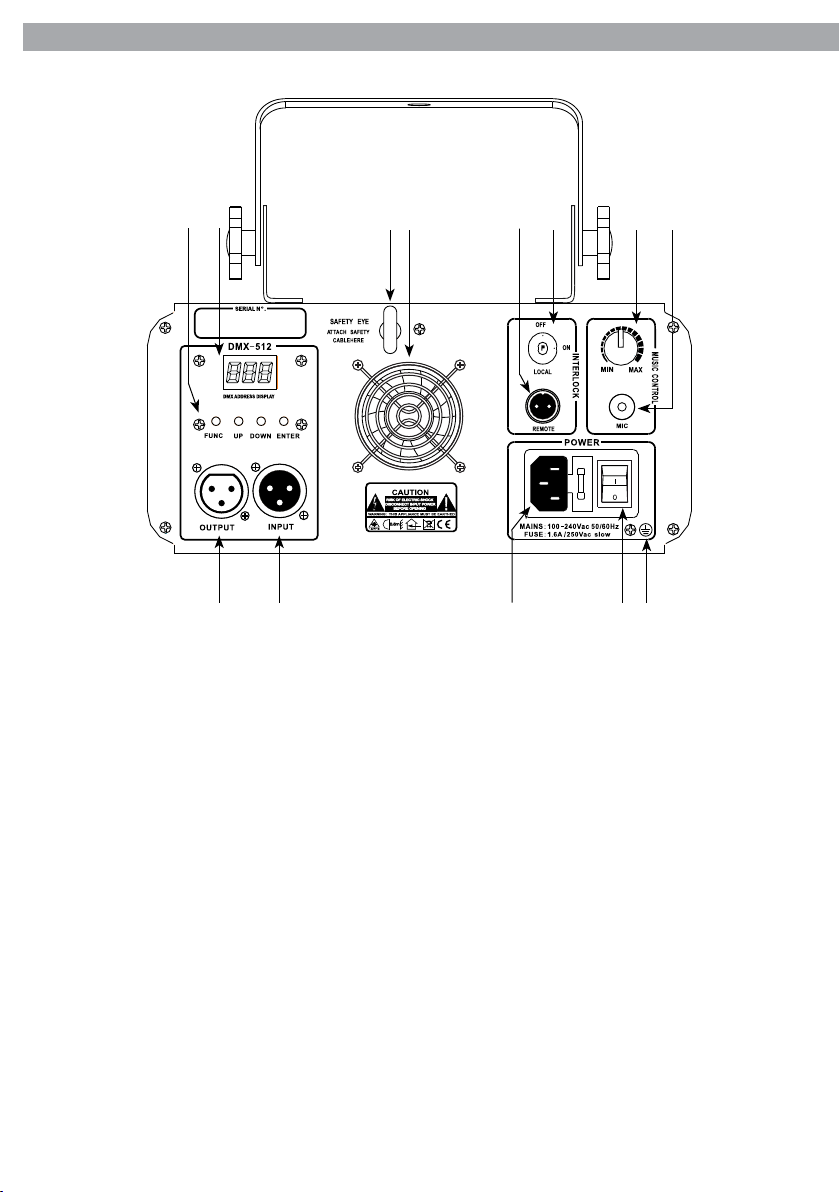

Fig.2PANNELLO POSTERIORE

6. PRESA DI VENTILAZIONE: apertura per uscita
usso d’aria da non ostruire.

7. SAFETY EYE per l’aggancio al cavo di sicurezza.

8. LED DISPLAY.

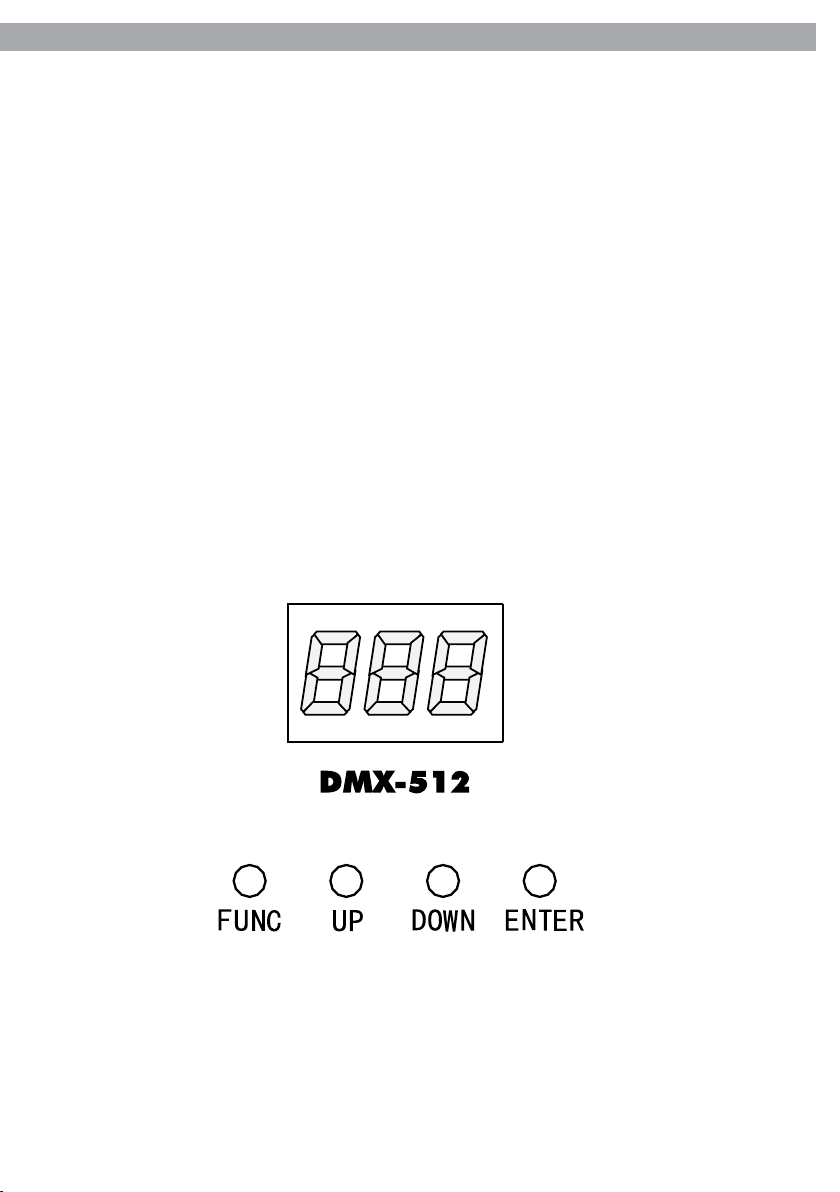

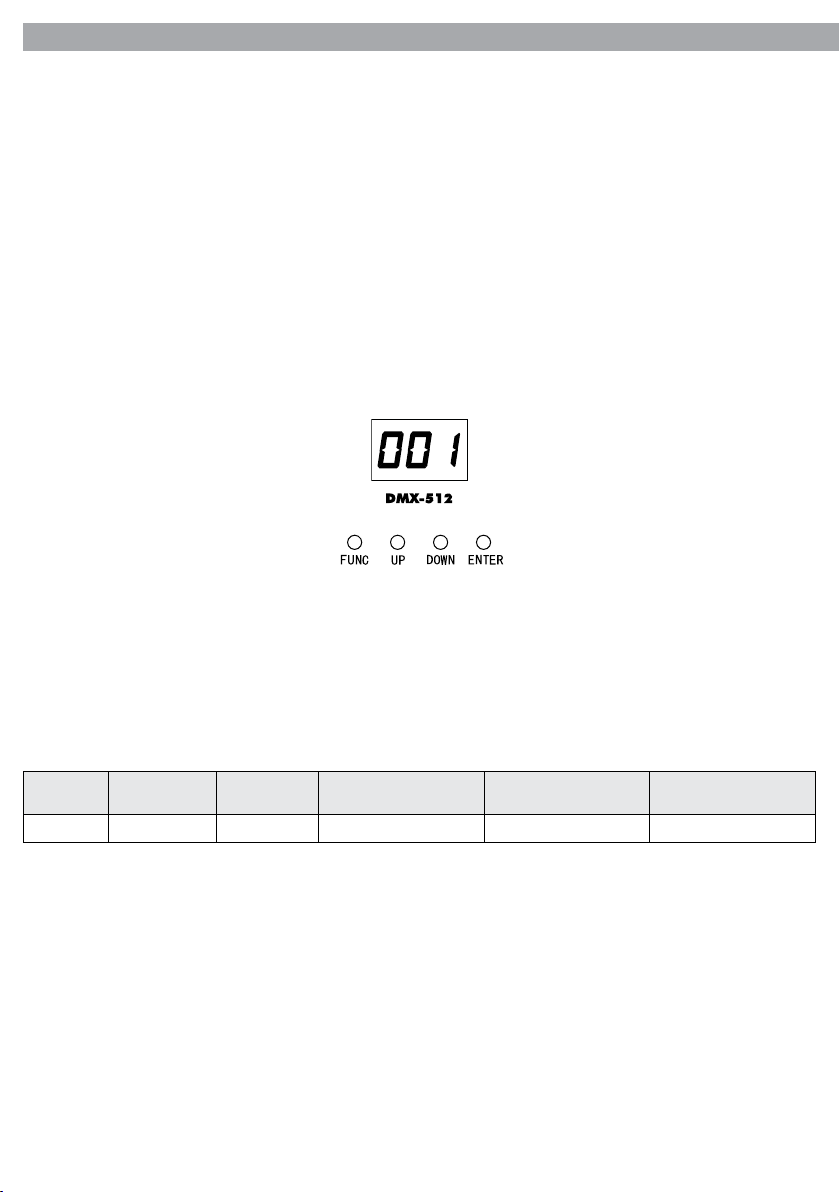

9. PANNELLO DI CONTROLLO con 4 pulsanti per
accesso e gestione delle diverse funzioni;

10. DMX OUT (XLR a 3 poli):
1= massa, 2 = DMX -, 3 = DMX +;

11. DMX IN (XLR a 3 poli):
1 = massa, 2 = DMX -, 3 = DMX +;

12. POWER IN spina da pannello VDE per
il collegamento ad una presa di rete
(100-240V~/50-60Hz) tramite il cavo rete
in dotazione. Accanto la spina si trova il
portafusibile. Sostituire un fusibile difettoso
solo con uno dello stesso tipo;

13. INTERRUTTORE ON/OFF;

14. GND POINT usato per la messa a terra del
dispositivo;

15. MICROFONO per il comando tramite la
musica;

16. REGOLATORE SENSITIVITY per la sensibilità in
caso di comando tramite la musica per mezzo
del microfono integrato;

17. SAFETY SWITCH per attivare/disattivare
il raggio laser (diodo laser). Per ragioni di
sicurezza assicurarsi che la chiave sia utilizzata
solo dall’operatore autorizzato;

18. REMOTE INTERLOCK per la connessione con
il sistema di blocco d’emergenza (opzionale);

DIAMOND152

1.2 Descrizione

Prestazioni ed evoluzione tecnologica sono tra le prerogative nella progettazione e nello sviluppo delle
novità Prolights. La serie Diamond di proiettori laser è la più recente evoluzione del segmento destinato al
settore dell’intrattenimento multimediale. Sviluppati per rispondere sia alle necessità dei professionisti più
esigenti che degli appassionati del settore, i nuovi laser Diamond sono realizzati con qualità costruttiva e
soluzioni tecniche in grado di unire performance di spessore a ampia essibilità nel controllo.

La serie comprende sia compatti proiettori mono-cromatici che professionali unità grache a 7 colori, otte­nuti mediante miscelazione RGB.

Diversi per potenza e contenuti tecnologici, ciascuno dei laser Diamond consente la realizzazione di laser­show d’impatto, dalla riproduzione di vettori e grache animate alla generazione di fondali scenograci,
no alla creazione di impressionanti sequenze e animazioni interamente in 3D.

I proiettori laser Diamond orono numerose possibilità di funzionamento: protocollo DMX, attivazione
musicale, Master/Slave, esecuzione automatica di articolati show pre-programmati e protocollo ILDA per il
controllo completo delle funzioni tramite i software compatibili ILDA.

I proiettori Diamond sono equipaggiati con i dispositivi previsti dalle normative di sicurezza, ciascuna unità
è dotata di interruttore di sicurezza con chiave.

1.3 Speciche tecniche

• Sorgente luminosa: diodo laser 50mW 532nm verde + 100mW 650nm rosso.

• Emissione di radiazioni: Classe 3B.

• Frequenza di scansione: 5kHz.

• Modalità di controlllo: protocollo DMX512 con 10 canali di funzionamento, Master/Slave, automatico-

musicale con microfono incorporato, automatico con show preprogrammati.

• Software interno: gestione dal display LED a tre caratteri.

• Connessioni: ingresso/uscita XLR 3p.

• Sicurezza: conforme alle normative EN60825-1:1994, sistema di bloccaggio manuale con chiave e ingres-

so per pulsante di spegnimento di emergenza.

• Alimentazione: AC 230V, 50-60Hz.

• Consumo: 28W.

• Dimensioni (LxAxP): 240x110x250 mm.

• Peso: 2,6 kg.

9

10

DIAMOND152

- 2 - INSTALLAZIONE

2.1 Montaggio

Il DIAMOND152 può essere collocato su un piano solido. Inoltre, grazie alle possibilità di ssaggio sulla staf­fa (g.3), l’unità può essere montata con versatilità su una traversa. Per il ssaggio occorrono dei supporti
robusti per il montaggio. L’area di collocazione deve avere una stabilità suciente e supportare almeno 10
volte il peso dell’unità.
Inoltre, assicurarsi di rispettare tutte le avvertenze, in materia di sicurezza, per i dispositivi a raggio laser.

• Fissare il proiettore attraverso l’apposita staa (1) ad una collocazione idonea.

• È assolutamente necessario assicurare il proiettore contro la caduta utilizzando un cavo di sicurezza: in

particolare collegare il cavo in un punto adatto in modo che la caduta del proiettore non possa superare
i 20 cm.

• Orientare il proiettore intervenendo, se necessario, sulla manopola della staa di montaggio (2).

1

2

Fig.3

DIAMOND152

11

- 3 - FUNZIONI E IMPOSTAZIONI

3.1 Funzionamento

Inserire la spina del cavo di alimentazione in una presa di rete (230V~ 50Hz). Accendere il DIAMOND152, con
l’interruttore (13). Si accende il LED rosso (4) di funzionamento. Per azionare il raggio laser, inserire la chiave
in dotazione nella serratura relativa (17) e girare la chiave in posizione ON.
Quando il laser è acceso, il display LED (8) sul pannello posteriore mostra la modalità di funzionamento cor­rente. L’unità può essere comandata da un’unità DMX di comando luce oppure svolgere autonomamente
il suo programma.
ATTENZIONE. Il raggio laser viene emesso entro 5 secondi dall’accensione dell’unità. Inoltre, il funzionamen­to di un laser di classe 3B è consentito solo se controllato da un operatore qualicato.

• Il proiettore laser non è progettato per un utilizzo continuato. Al ne di ottimizzare la vita del dispositivo
eettuare regolari pause durante il funzionamento.

• Non accendere e spegnere l’unità in brevi intervalli di tempo.

• Disconnettere l’unità quando non è utilizzata per lunghi periodi di tempo.

• In caso di gravi problemi di funzionamento, smettere di usare il dispositivo e contattare immediatamen-

te un centro di assistenza tecnica autorizzato.

3.2 Impostazione base

Il laser DIAMOND152 dispone di un LED display e 4 pulsanti per l’accesso alle funzioni del pannello di con­trollo (g.4).

[FUNC]
[ENTER]
[UP]
[DOWN]

Fig.4

Per scegliere la modalità di funzionamento del laser.
Per confermare o modicare tutte le impostazioni del pannello di controllo.

Per cambiare la modalità di funzionamento, le impostazioni o l’indirizzo DMX.

12

3.3 Struttura del menu

DIAMOND152

FUNC

UP

DOWN

UP

DOWN

AUN

Sod

Aud

Sop

AUP

SoN

000

512

SLA

ENTER

ENTER

ENTER

3.4 Funzionamento in modalità Stand Alone

In questa modalità l’unità è impostata come Master. Per entrare nella modalità Stand Alone bisogna proce­dere come segue:

• Premere il tasto FUNC no a quando sul display non appare la scritta lampeggiante [AUN ] (g.5).

• Selezionare, attraverso i pulsanti UP e DOWN, la funzione desiderata tra quelle nella tabella riportata di

seguito.

• Per confermare premere il tasto ENTER.

Fig.5

DIAMOND152

Display Function

13

AUN

Sod

Aud

Sop

AUP

SoN

Nelle modalità contrassegnate dalla descrizione “Sound activated” si può comandare il DIAMOND152 esclu­sivamente tramite il microfono integrato.
Impostare il regolatore SENSITIVITY (16) per la sensibilità del microfono in modo tale che il ritmo della mu­sica venga riprodotto in modo ottimale dai movimenti del raggio laser. La maggiore sensibilità si ha con
il regolatore girato completamente a destra. Quando viene rilevato un segnale musicale il LED blu (3) si
accende.
NOTA: Se si modica il volume dell’impianto musicale occorre adattare anche la sensibilità del microfono
con l’aiuto del relativo regolatore.

Auto running mixed show, Pattern eect + Grating eect

Sound activated grating eect show

Auto running grating eect show

Sound activated pattern eect show

Auto running pattern eect show

Sound activated mixed show, Pattern eect + Grating eect

3.5 Modalità Slave

Questa modalità consente di collegare in linea più unità DIAMOND152 senza un controller. La prima unità
sarà impostata come master e le altre funzioneranno come slave con lo stesso eetto.

• Premere il tasto FUNC no a quando sul display non appare [SLA ] (g.6).

• Servirsi dei connettori DMX del DIAMOND152 e di un cavo XLR per formare una catena di unità. In certe

condizioni e lunghezze si consiglia di eettuare una terminazione come mostrato a pagina 15.

Fig.6

14

DIAMOND152

3.6 Collegamento

Si possono collegare più unità anché tutte le unità secondarie abbiano lo stesso eetto luce dell’unità
principale (Master).

1. Collegare l’uscita DMX OUT dell’unità principale con l’ingresso DMX IN della prima unità secondaria ser­vendosi di un cavo XLR a 3 poli.

2. Collegare l’uscita DMX OUT della prima unità secondaria con l’ingresso DMX IN della seconda unità se­condaria ecc.

3.7 Modalità DMX

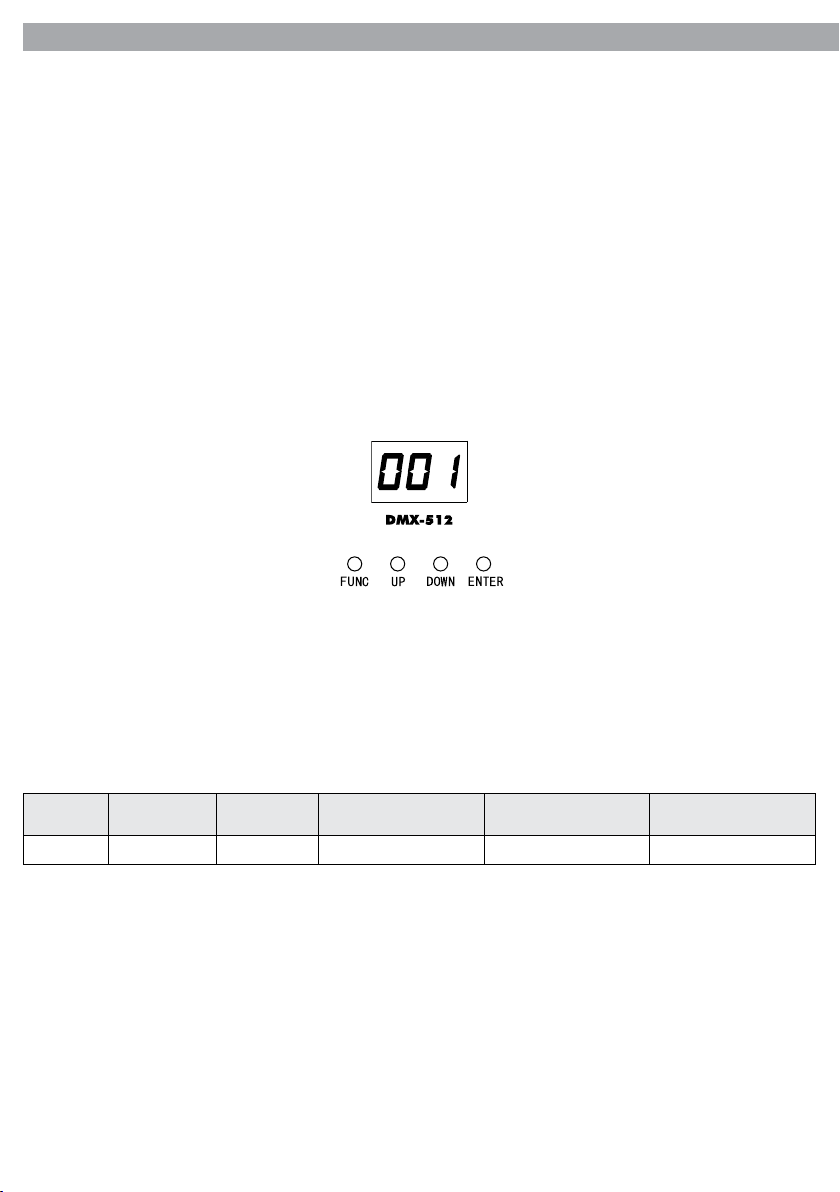

• Per poter entrare nella modalità DMX, premere il tasto FUNC no a quando sul display non appare l’in­dirizzo DMX (g.7).

• Premere il tasto UP e DOWN per selezionare il valore desiderato (001 no a 512); tenere premuto invece
il tasto UP e DOWN per lo scorrimento veloce.

• Al termine dell’impostazione premere il tasto ENTER per confermare.

Fig.7

3.8 Indirizzamento DMX

Per poter comandare il DIAMOND152 con un’unità di comando luce, occorre impostare l’indirizzo di start
DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per coman­dare la funzione del primo canale DMX, si deve impostare sul DIAMOND152 l’indirizzo di start 33. Le altre
funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. Segue un esempio con
indirizzo 33 di start:

Numero

canali DMX

10 33 33-42 43 53 63

Indirizzo di

start (esempio)

Indirizzo DMX

occupati

Prossimo indirizzo di start

possibile per unità n°1

Prossimo indirizzo di start

possibile per unità n°2

Prossimo indirizzo di start

possibile per unità n°3

DIAMOND152

15

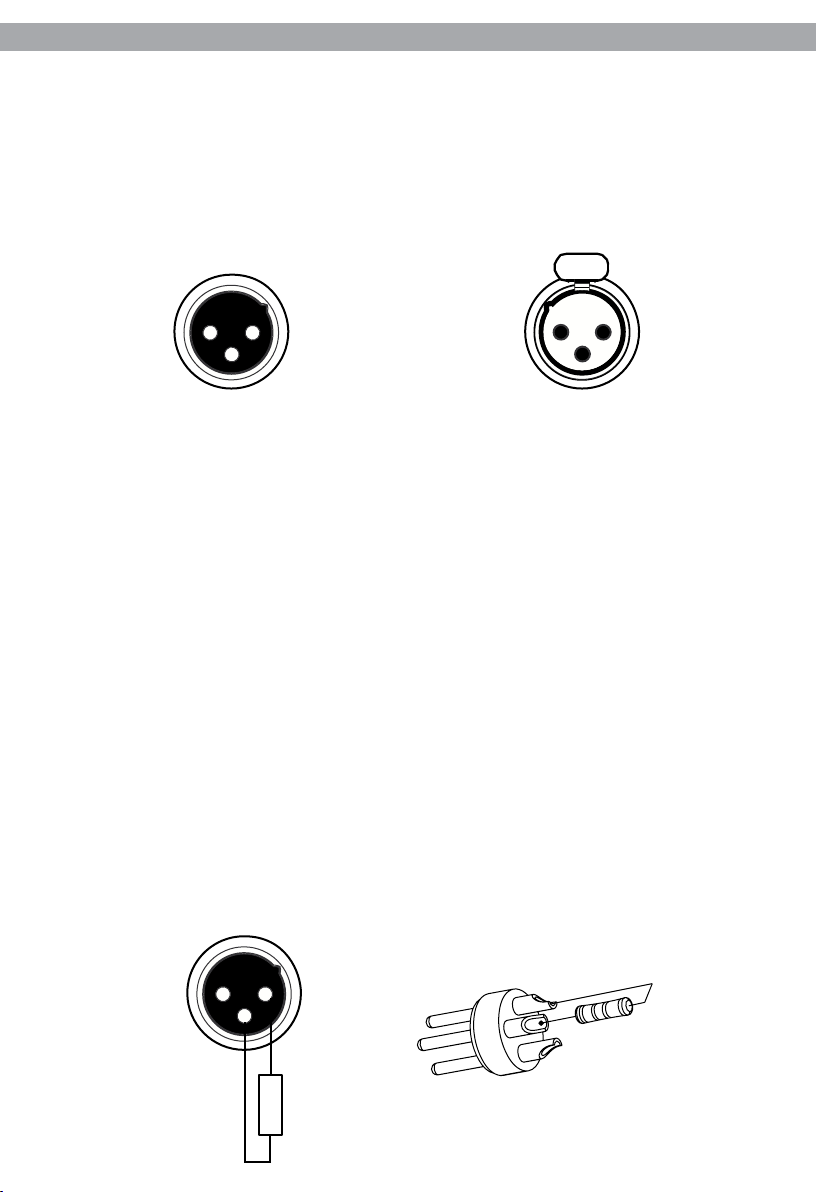

3.9 Collegamenti della linea DMX

La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con
impedenza 120Ω e bassa capacità.
Per il collegamento fare riferimento allo schema di connessione riportato di seguito:

DMX - INPUT

Spina XLR

3

Pin1 : Massa - Schermo
Pin2 : - Negativo
Pin3 : + Positivo

DMX - OUTPUT

Presa XLR

1

21 2

3

ATTENZIONE

La parte schermata del cavo (calza) non deve mai essere collegata alla terra dell’impianto; ciò comportereb­be malfunzionamenti delle unità e dei controller.
Per passaggi lunghi può essere necessario l’inserimento di un amplicatore DMX.
In tal caso, è sconsigliato utilizzare nei collegamenti cavo bilanciato microfonico poiché non è in grado di
trasmettere in modo adabile i dati di controllo DMX.

• Collegare l’uscita DMX del controller con l’ingresso DMX della prima unità;

• Collegare, quindi, l’uscita DMX con l’ingresso DMX della successiva unità; l’uscita di quest’ultima con

l’ingresso di quella successiva e via dicendo nchè tutte le unità sono collegate formando una catena.

• Per installazioni in cui il cavo di segnale deve percorrere lunghe distanze è consigliato inserire sull’ultima
unità una terminazione DMX.

3.10 Costruzione del terminatore DMX

La terminazione evita la probabilità che il segnale DMX 512, una volta raggiunta la ne della linea stessa
venga riesso indietro lungo il cavo, provocando, in certe condizioni e lunghezze, la sua sovrapposizione al
segnale originale e la sua cancellazione.
La terminazione deve essere eettuata, sull’ultima unità della catena, con connettori XLR a 5 pin o 3 pin,
saldando una resistenza di 120Ω (minimo 1/4W) tra i terminali 2 e 3, così come indicato in gura.

1 2

3

120 Ω

2

3

1

Esempio:
connettore XLR a 3 pin

16

3.11 Tabella canali DMX

Channel Function in the 10 channel mode DMX value

DIAMOND152

Laser turned o

Auto mixed show

Sound activated mixed show

Auto pattern eect show

1

Operating mode

Grating Dots Eect mode, when channel 1 is 175-199

Channel Function DMX value

2

Movement in the X axis

3

Movement in the Y axis

Permanent movement, start downwards, slow to fast

Sound activated pattern eect show

Auto grating eect show

Sound activated grating eect show

DMX mode with grating dots eect

DMX mode with grating pattern eect

DMX mode with traditional pattern eect

Static displacement: 128 positions

Permanent movement, start to the left, slow to fast

Permanent movement, start to the right, slow to fast

Static displacement: 128 positions

Permanent movement, start upwards, slow to fast

000-024
025-049
050-074
075-099
100-124
125-149
150-174

175-199
200-224
225-255

000-127
128-191
192-255

000-127
128-191
192-255

4

Color

5

Strobe

6

Grating Rotation

Laser turned o

RG on, or R&G strobing

Red on, or Red strobe & Green o
Green on, or Green strobe & red o
RG on, or R & G alternately strobing

No strobing

Strobing speed

Strobing to sound

Clockwise rotating

Stop

Anticlockwise rotating

000-009
010-063
064-127
128-191
192-255

000-009
010-249
250-255

000-075
076-150
151-255

DIAMOND152

Grating Patterns Eect mode, when channel 1 is 200-224

Channel Function DMX value

17

2

Standard patterns

3

Zooming

4

Rotation around the Y axis

5

Rotation around the X axis

6

Rotation around the Z axis

7

Movement in the X axis

11 grating patterns 000-255

100%-5% size

Zooming In

Zooming Out

Zooming In & Out

0-359 degree xed Y axis rolled

Permanent clockwise rotation, slow to fast

Permanent counter-clockwise rotation, slow to fast

0-359 degree xed X axis rolled

Permanent clockwise rotation, slow to fast

Permanent counter-clockwise rotation, slow to fast

0-359 degree xed Z axis rolled

Permanent clockwise rotation, slow to fast

Permanent counter-clockwise rotation, slow to fast

Static displacement: 128 positions

Permanent movement, start to the left, slow to fast

Permanent movement, start to the right, slow to fast

000-127
128-169
170-209
210-255

000-127
128-191
192-255

000-127
128-191
192-255

000-127
128-191
192-255

000-127
128-191
192-255

8

Movement in the Y axis

9

Color

10

Grating rotation

Static displacement: 128 positions

Permanent movement, start upwards, slow to fast

Permanent movement, start downwards, slow to fast

Red

Green

Red & Green ( Yellow)

Color rolling

Clockwise grating rotating

No grating rotating

Anticlockwise grating rotating

000-127
128-191
192-255

000-016
017-031
032-049
050-255

001-075
076-150
151-255

18

Patterns Beam Eect mode, when channel 1 is 225-255

Channel Function DMX value

DIAMOND152

2

Standard patterns

3

Zooming

4

Rotation around the Y axis

5

Rotation around the X axis

6

Rotation around the Z axis

7

Movement in the X axis

11 grating patterns 000-255

100%-5% size

Zooming In

Zooming Out

Zooming In & Out

0-359 degree xed Y axis rolled

Permanent clockwise rotation, slow to fast

Permanent counter-clockwise rotation, slow to fast

0-359 degree xed X axis rolled

Permanent clockwise rotation, slow to fast

Permanent counter-clockwise rotation, slow to fast

0-359 degree xed ZY axis rolled

Permanent clockwise rotation, slow to fast

Permanent counter-clockwise rotation, slow to fast

Static displacement: 128 positions

Permanent movement, start to the left, slow to fast

Permanent movement, start to the right, slow to fast

000-127
128-169
170-209
210-255

000-127
128-191
192-255

000-127
128-191
192-255

000-127
128-191
192-255

000-127
128-191
192-255

8

Movement in the Y axis

9

Color

Static displacement: 128 positions

Permanent movement, start upwards, slow to fast

Permanent movement, start downwards, slow to fast

Original Color

Red

Green

Yellow

Single color alternating speed

Mix color alternating speed

000-127
128-191
192-255

000-016
017-031
032-047
048-062
063-160
161-255

DIAMOND152

19

- 4 - MANUTENZIONE

4.1 Pulizia sistema ottico e manutenzione

• Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non
qualicato.

• Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare nché l’unità non si sia rareddata.

• Tutte le viti utilizzate per l’installazione dell’unità e le sue parti devono essere assicurate saldamente e

non devono essere corrose.

• Alloggiamenti, elementi di ssaggio e di installazione (sotto, truss, sospensioni) devono essere total­mente esenti da qualsiasi deformazione.

• I cavi di alimentazione devono essere in condizione impeccabile e devono essere sostituiti immediata­mente nel momento in cui anche un piccolo problema viene rilevato.

• L’interno del dispositivo deve essere pulito ogni anno utilizzando un aspirapolvere o un getto d’aria.

• Si dovrebbe procedere, ad intervalli regolari, alla pulizia della parte frontale per asportare polvere, fumo

e altre particelle. Solo così la luce può essere irradiata con la luminosità massima. Per la pulizia usare un
panno morbido pulito e un detergente per vetri come si trovano in commercio. Quindi asciugare le parti
delicatamente.

Attenzione: consigliamo che la pulizia interna sia eseguita da personale qualicato!

DIAMOND152

INTRODUCTION

Thank you for purchasing a PROLIGHTS product.
DIAMOND152 combines build quality and technical solu­tions allowing outstanding performances and full exibility
of control.

INDEX

Safety

General instructions
Warnings and installation precautions
Laser safety and operating instructions
General information

1 Description and technical specications

1. 1 Operating elements and connections

1. 2 Description

1. 3 Technical specications

2 Installation

2. 1 Mounting

3 Functions and settings

3. 1 Operation

3. 2 Basic

3. 3 Menu structure

3. 4 Operation in Stand Alone mode

3. 5 Slave Mode

3. 6 Linking

3. 7 DMX Mode

3. 8 DMX addressing

3. 9 Connection of the DMX line

3. 10 Construction of the DMX termination

3. 11 DMX control

2
2
3
4

5
7
7

8

9
9
10
10
11
12
12
12
13
13
14

1

4 Maintenance

4. 1 Cleaning the unit and maintenance

17

Warranty

PACKING CONTENT:

• DIAMOND152

• Power cable with plug

• Keys (for safety switch) (2 pcs)

• Remote interlock

• Mounting bracket

• User manual

All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be.

Reproduced in any form or by any means for any commercial use.

Design and specications are subject to change without notice.

2

WARNING! Before carrying out any operations with the unit, carefully read this instruction

manual and keep it with cure for future reference. It contains important information about the

installation, usage and maintenance of the unit.

DIAMOND152

SAFETY

General instructions

• The products referred to in this manual conform to the European Community Directives and are therefore
marked with

• The unit is supplied with hazardous network voltage (230V~). Leave servicing to skilled personnel only.
Never make any modications on the unit not described in this instruction manual, otherwise you will
risk an electric shock.

• Connection must be made to a power supply system tted with ecient earthing (Class I appliance ac­cording to standard EN 60598-1). It is, moreover, recommended to protect the supply lines of the units
from indirect contact and/or shorting to earth by using appropriately sized residual current devices.

• The connection to the main network of electric distribution must be carried out by a qualied electrical in­staller. Check that the main frequency and voltage correspond to those for which the unit is designed as given
on the electrical data label.

• This unit is not for home use, only professional applications.

• The projector is for indoor use only; never use the xture under the following conditions:

- in places subject to excessive humidity;

- in places with a temperature of over 40°C or less than 10°C.

• Make certain that no inammable liquids, water or metal objects enter the xture.

• Do not dismantle or modify the xture.

• All work must always be carried out by qualied technical personnel. Contact the nearest sales point for

an inspection or contact the manufacturer directly.

• If the unit is to be put out of operation denitively, take it to a local recycling
plant for a disposal which is not harmful to the environment.

.

Warnings and installation precautions

• If this device will be operated in any way dierent to the one described in this manual, it may suer dam­ages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like short
circuit, burns, electric shock, ect.

• Before starting any maintenance work or cleaning the projector, cut o power from the main supply.

• Every person involved with installation and maintenance of this device have to be qualied and follow

the instructions of this manual

• Always additionally secure the projector with the safety rope. When carrying out any work, always com­ply scrupulously with all the regulations (particularly regarding safety) currently in force in the country
in which the xture’s being used.

• The minimum distance between the xture and surrounding walls must be more than 50cm and the air
vents at the housing must not be covered in any case.

• Keep any inammable material at a safe distance from the xture.

• Make sure that the power-switch is set to o-position before you connect the device to the mains.

• Do not switch the xture on and o in short intervals as this would reduce the laser diode life.

• Never look directly at the light beam. Please note that fast changes in lighting, e. g. ashing light, may

trigger epileptic seizures in photosensitive persons or persons with epilepsy.

DIAMOND152

Laser safety and operating instructions

• Do not operate laser without rst reading and understanding all safety and technical data in this manual.

• This laser product can potentially cause instant eye injury or blindness if laser light directly strikes the

eyes.

• Do not point lasers at people or animals.

• Do not point lasers at highly reective surfaces such as windows, mirrors and shiny metal. Even laser

reections can be hazardous.

• Never look into the laser aperture or laser beams.

• Do not expose the output optic (aperture) to cleaning chemicals.

• Do not use laser if housing is damaged or open, or if optics appear damaged in any way.

• Never open the laser housing. The high laser power levels inside of the protective housing can start res,

burn skin and will cause instant eye injury.

• As the safety regulations are dierent in each country, the regulations of the country where the unit will
be operated must be observed in any case.

• According to international safety regulations the laser must be installed so that the laser beam has a
minimum distance of 3 m to the oor when persons stand or sit under the beam. However, the unit
can also be installed so that in the horizontal plane the laser beam keeps a minimum distance of 2.5
m to persons.

3

This laser corresponds to the class 3B and has the following power and wavelength:

MAX. LASER POWER = 50mW LASER WAVELENGTH = 532nm (green)

MAX. LASER POWER = 100mW LASER WAVELENGTH = 650nm (red)

IMPORTANT!
The unit must be installed so that nobody will be able to look directly into the laser beam. Already a
short radiation on the retina may cause permanent damage. Unintentional reections must be prevented.
The laser system must not be operated without the presence of a laser protection adviser. In case of ab­sence, this advisor should have secured the laser beam with the key switch against unauthorized
operation.

4

DIAMOND152

LASER SAFETY LABEL REPRODUCTIONS

- Class 3B laser radiation, when open, avoid exposure to beam.

- Laser radiation avoid exposure to beam class 3B laser product.

- The label indicates the laser beam output aperture.

LASER EMISSION DATA

Laser Classication Class 3B

Green Laser Medium DPSS Nd:YVO4, 532nm

Red Laser Medium LD GaAlAs 650nm, typical

Beam Diameter <5mm at aperture

Pulse Data All pulses < 4Hz (>0.25sec)

Divergence (each beam) <2 mrad

Divergence (total light) <160 degrees

Laser Power Red<100mW, Green<50mW

LASER RADIATION

AVOID EXPOSURE TO THE BEAM

CLASS 3B LASER PRODUCT

LASER APERTURE

LASER RADIATION

GENERAL INFORMATION
Shipments and claims

The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual damage
will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within
8 days from the reception of the goods.

Warranty and returns

The guarantee covers the xture in compliance with existing regulations. You can nd the full version of the
“General Guarantee Conditions” on our web site www.musiclights.it. Please remember to register the piece
of equipment soon after you purchase it, logging on www.musiclights.it. The product can be also registered
lling in and sending the form available on your guarantee certicate. For all purposes, the validity of the
guarantee is endorsed solely on presentation of the guarantee certicate. Music & Lights will verify the va­lidity of the claim through examination of the defect in relation to proper use and the actual validity of the
guarantee. Music & Lights will eventually provide replacement or repair of the products declining, however,
any obligation of compensation for direct or indirect damage resulting from faultiness.

The information provided in this manual has been carefully checked.

However Music & Lights S.r.l. is not responsible for any possible inaccuracy.

DIAMOND152

- 1 - DESCRIPTION AND TECHNICAL SPECIFICATIONS

1.1 Operating elements and connections

2

1

4 3

Power Music

LASE R

APER TURE

5

FRONT VIEW

152

5

1. MOUNTING BRACKET;

2. LOCKING KNOB for the mounting bracket;

3. MUSIC INDICATOR: synchronize to detected
music signal;

4. POWER INDICATOR: when this indicator is on,
the xture is switched on;

5. LASER APERTURE;

Fig.1

6

DIAMOND152

REAR PANEL

8

9

10 11

6

7

18

17

12

13

1516

14

Fig.2

6. VENTILATION OPENINGS: the openings let
the air ow in. Do not obstruct them.

7. SAFETY EYE to attach safety cable.

8. LED DISPLAY

9. CONTROL PANEL

10. DMX OUT (3-pole XLR):
1= ground, 2 = DMX -, 3 = DMX +.

11. DMX IN (3-pole XLR):
1= ground, 2 = DMX -, 3 = DMX +.

12. POWER IN mains plug for connection to a
socket (100-240V~/50-60Hz) via the supplied
mains cable. The support for he mains fuse is
located near the mains plug. Only replace a
blown fuse by one of the same type.

13. ON/OFF SWITCH

14. GND POINT grounding the xture to the earth.

15. MICROPHONE for music control.

16. CONTROL SENSITIVITY for the sensitivity of
response in case of music control via the
internal microphone.

17. SAFETY SWITCH to turn the laser eect (laser
diode) ON/OFF. Be sure that only authorized
operator hold the key.

18. REMOTE INTERLOCK to connect with the
emergency locking system.

DIAMOND152

1.2 Description

Performances and technical innovations are the prerogatives in design and development of new PRO­LIGHTS products. Diamond series are latest laser-based projectors for multimedia lighting. Developed to
meet demands of high-end professionals and of enthusiastic LJs as well, project behind Diamond projec­tors combines build quality and technical solutions allowing outstanding performances and full exibility
of control.

Diamond series goes from compact monochromatic lasers to professional graphic units displaying up to 7
colors obtained through RGB color mixing.

Featuring dierent power sources and technical proles, each Diamond projector is able to generate im­pressive lasershows, from reproduction of simple vectors and scenic backgrounds, to fancy animations and
full-3D sequences.

All models oer multiple controlling modes: DMX protocol, sound activation, Master/Slave mode, auto­matic execution of built-in shows, ILDA protocol for full control through ILDA-compatible softwares.

Each model is compliant to international safety rules, mounting security key-switch.

1.3 Technical specication

• Light source: 50mW 532nm green diode + 100mW 650nm red diode.

• Laser radiation class: 3B class.

• Scan Frequency: 5kHz.

• Control mode: 10 DMX512 channels, Master/Slave, sound-activated with audio input and internal micro-

phone, automatic mode with pre-programmed shows.

• Internal Software: control by 3-digit LED display.

• Connections: XLR 3p input/output.

• Safety: compliance with EN60825-1:1994 standards, manual key-switch and input for safety remote-

interlock.

• Power supply: AC 230V, 50-60Hz.

• Power consuption: 28W.

• Dimensions (WxHxD): 240x195x235 mm.

• Weight: 2,6kg.

7

8

DIAMOND152

- 2 - INSTALLATION

2.1 Mounting

DIAMOND152 may be set up on a solid and even surface. The unit can also be mounted upside down to a
cross arm. For xing, stable mounting clips are required. The mounting place must be of sucient stability
and be able to support a weight of 10 times of the unit’s weight.
The unit must be installed so that nobody will be able to look directly into the laser beam. Already a
short radiation on the retina may cause permanent damage. Unintentional reections must be prevented.

• Install the projector at a suitable location by means of the mounting bracket (1).

• Always additionally secure the projector with the safety rope from falling down. For this purpose, fasten

the safety rope at a suitable position so that the maximum fall of the projector will be 20 cm.

• Adjust the projector and use the knob (2) to slightly release or tighten the locking mechanism of the
bracket if is necessary.

1

2

Fig.3

DIAMOND152

9

- 3 - FUNCTIONS AND SETTINGS

3.1 Operation

Connect the supplied main cable to a socket (230 V~/50 Hz). Switch on the DIAMOND152 with the mains
switch (13). The red LED POWER (4) lights up as a power indication. To switch on the laser beam, connect the
supplied key to the lock of the switch (17) and turn the key to position ON.
When laser is powered on, the LED monitor on rear panel shows the current operating mode.
Then the unit is ready for operation and can be operated via a DMX controller or it independently performs
its show program in succession.
WARNING! This laser corresponds to the class 3B. Do not permit operation by persons not qualied for op­erating the device.
Laser will be output from laser aperture in 5 seconds after the unit is powered on.

• Regular breaks during operation are essential to maximize the life of this device as it is not designed for
continual use.

• Do not switch the unit on and o in short time intervals.

• Always unplug the unit when it is not used for a longer time.

• In the event of serious operation problems, stop using the xture and contact the manufacturer directly.

3.2 Basic

Access control panel functions using the four panel buttons located directly underneath the LED Display
(g.4).

[FUNC]
[ENTER]
[UP]
[DOWN]

Fig.4

to choose the operating mode of laser.
to conrm all setting or change of LED control panel.

to change operating mode, parameter or DMX address.

10

3.3 Menu structure

DIAMOND152

FUNC

UP

DOWN

UP

DOWN

AUN

Sod

Aud

Sop

AUP

SoN

000

512

SLA

ENTER

ENTER

ENTER

3.4 Operation in Stand Alone mode

In this mode, the unit is set as Master. In this operation mode the unit independently runs through its show
program:

• Press the FUNC button so many times until the display shows [AUN ] (g.5).

• Select, by using the Up and Down buttons, the desired function as shown in the following table.

• To conrm, press the button ENTER.

Fig.5

DIAMOND152

Display Function

11

AUN

Sod

Aud

Sop

AUP

SoN

Where the function is described as a “Sound activated” function, the movements of the laser beam are
music-controlled via the microphone (15)
For music control adjust the control SENSITIVITY (16) for the microphone sensitivity so that the dynamic
power of the music will be reproduced in an optimum way by the movements of the laser. When changing
the pattern or the movement by a music signal, the LED (3) shortly lights up.
NOTE: when changing the volume of the music system, the microphone sensitivity must be adapted ac­cordingly via the rotary control.

Auto running mixed show, Pattern eect + Grating eect

Sound activated grating eect show

Auto running grating eect show

Sound activated pattern eect show

Auto running pattern eect show

Sound activated mixed show, Pattern eect + Grating eect

3.5 Slave mode

This mode will allow you to link up the units together without a controller. Choose a unit to function as the
Master. The unit must be the rst unit in line; other units will work as slave with the same eect. To get a
perfect program synchrony each unit has to have the same DMX address.

• Press the button FUNC so many times until the display shows [SLA ] (g.6).

• Use standard DMX cables to daisy chain your units together via the DMX connector on the rear of the

units. For longer cable runs we suggest a terminator at the last xture (see page 13).

Fig.6

12

DIAMOND152

3.6 Linking

Several units may be interconnected in order to control all further slave units to the same eect of the
master unit.

1. Connect the DMX OUT of the master unit via 3-pole XLR cable to the DMX IN of the rst slave unit.

2. Connect the DMX OUT of the rst slave unit to the DMX IN of the second slave unit, etc. until all units are
connected in a chain.

3.7 DMX mode

• Press the button FUNC so many times until the display shows the DMX address (g.7).

• Press the buttons UP and DOWN to select the desired value (001 - 512).

• After the setting value for to conrm, press the button ENTER.

NOTE: In case of DMX cable disconnecting or no DMX signal is detected, the DMX address on LED DISPLAY
keeps ashing. Please check the DMX cable connection.

Fig.7

3.8 DMX addressing

To able to operate the DIAMOND152 with a light controller, adjust the DMX start address for the rst a DMX
channel. If e. g. address 33 on the controller is provided for controlling the function of the rst DMX chan­nel, adjust the start address 33 on the DIAMOND152. The other functions of the light eect panel are then
automatically assigned to the following addresses.
An example with the start address 33 is shown below:

Number of

DMX channels

10 33 33-42 43 53 63

Start address

(example)

DMX Address

occupied

Next possible start

address for unit No. 1

Next possible start

address for unit No. 2

Next possible start

address for unit No. 3

DIAMOND152

13

3.9 Connection of the DMX line

DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω impedance
and low capacity.
The following diagram shows the connection mode:

DMX - INPUT

XLR plug

3

Pin1 : GND - Shield
Pin2 : - Negative
Pin3 : + Positive

DMX - OUTPUT

XLR socket

1

21 2

3

ATTENTION

The screened parts of the cable (sleeve) must never be connected to the system’s earth, as this would cause
faulty xture and controller operation.
Over long runs can be necessary to insert a DMX level matching amplier.
For those connections the use of balanced microphone cable is not recommended because it cannot trans­mit control DMX data reliably.

• Connect the controller DMX input to the DMX output of the rst unit.

• Connect the DMX output to the DMX input of the following unit. Connect again the output to the input

of the following unit until all the units are connected in chain.

• When the signal cable has to run longer distance is recommended to insert a DMX termination on the
last unit.

3.10 Construction of the DMX termination

The termination avoids the risk of DMX 512 signals being reected back along the cable when they reaches
the end of the line: under certain conditions and with certain cable lengths, this could cause them to cancel
the original signals.
The termination is prepared by soldering a 120Ω 1/4 W resistor between pins 2 and 3 of the 5-pin male XLR
connector, as shown in gure.

1 2

3

120 Ω

2

3

1

Example:
3 pin XLR connector

14

3.11 DMX control

Channel Function in the 10 channel mode DMX value

DIAMOND152

Laser turned o

Auto mixed show

Sound activated mixed show

Auto pattern eect show

1

Operating mode

Grating Dots Eect mode, when channel 1 is 175-199

Channel Function DMX value

2

Movement in the X axis

3

Movement in the Y axis

Permanent movement, start downwards, slow to fast

Sound activated pattern eect show

Auto grating eect show

Sound activated grating eect show

DMX mode with grating dots eect

DMX mode with grating pattern eect

DMX mode with traditional pattern eect

Static displacement: 128 positions

Permanent movement, start to the left, slow to fast

Permanent movement, start to the right, slow to fast

Static displacement: 128 positions

Permanent movement, start upwards, slow to fast

000-024
025-049
050-074
075-099
100-124
125-149
150-174

175-199
200-224
225-255

000-127
128-191
192-255

000-127
128-191
192-255

4

Color

5

Strobe

6

Grating Rotation

Laser turned o

RG on, or R&G strobing

Red on, or Red strobe & Green o
Green on, or Green strobe & red o
RG on, or R & G alternately strobing

No strobing

Strobing speed

Strobing to sound

Clockwise rotating

Stop

Anticlockwise rotating

000-009
010-063
064-127
128-191
192-255

000-009
010-249
250-255

000-075
076-150
151-255

DIAMOND152

Grating Patterns Eect mode, when channel 1 is 200-224

Channel Function DMX value

15

2

Standard patterns

3

Zooming

4

Rotation around the Y axis

5

Rotation around the X axis

6

Rotation around the Z axis

7

Movement in the X axis

11 grating patterns 000-255

100%-5% size

Zooming In

Zooming Out

Zooming In & Out

0-359 degree xed Y axis rolled

Permanent clockwise rotation, slow to fast

Permanent counter-clockwise rotation, slow to fast

0-359 degree xed X axis rolled

Permanent clockwise rotation, slow to fast

Permanent counter-clockwise rotation, slow to fast

0-359 degree xed Z axis rolled

Permanent clockwise rotation, slow to fast

Permanent counter-clockwise rotation, slow to fast

Static displacement: 128 positions

Permanent movement, start to the left, slow to fast

Permanent movement, start to the right, slow to fast

000-127
128-169
170-209
210-255

000-127
128-191
192-255

000-127
128-191
192-255

000-127
128-191
192-255

000-127
128-191
192-255

8

Movement in the Y axis

9

Color

10

Grating rotation

Static displacement: 128 positions

Permanent movement, start upwards, slow to fast

Permanent movement, start downwards, slow to fast

Red

Green

Red & Green ( Yellow)

Color rolling

Clockwise grating rotating

No grating rotating

Anticlockwise grating rotating

000-127
128-191
192-255

000-016
017-031
032-049
050-255

001-075
076-150
151-255

16

Patterns Beam Eect mode, when channel 1 is 225-255

Channel Function DMX value

DIAMOND152

2

Standard patterns

3

Zooming

4

Rotation around the Y axis

5

Rotation around the X axis

6

Rotation around the Z axis

7

Movement in the X axis

11 grating patterns 000-255

100%-5% size

Zooming In

Zooming Out

Zooming In & Out

0-359 degree xed Y axis rolled

Permanent clockwise rotation, slow to fast

Permanent counter-clockwise rotation, slow to fast

0-359 degree xed X axis rolled

Permanent clockwise rotation, slow to fast

Permanent counter-clockwise rotation, slow to fast

0-359 degree xed ZY axis rolled

Permanent clockwise rotation, slow to fast

Permanent counter-clockwise rotation, slow to fast

Static displacement: 128 positions

Permanent movement, start to the left, slow to fast

Permanent movement, start to the right, slow to fast

000-127
128-169
170-209
210-255

000-127
128-191
192-255

000-127
128-191
192-255

000-127
128-191
192-255

000-127
128-191
192-255

8

Movement in the Y axis

9

Color

Static displacement: 128 positions

Permanent movement, start upwards, slow to fast

Permanent movement, start downwards, slow to fast

Original Color

Red

Green

Yellow

Single color alternating speed

Mix color alternating speed

000-127
128-191
192-255

000-016
017-031
032-047
048-062
063-160
161-255

DIAMOND152

17

- 4 - MAINTENANCE

4.1 Cleaning the unit and maintenance

• Make sure the area below the installation place is free from unwanted persons during setup.

• Switch o the unit, unplug the main cable and wait until the unit has cooled down.

• All screws used for installing the device and any of its parts should be tightly fastened and should not

be corroded.

• Housings, xations and installation spots (ceiling, trusses, suspensions) should be totally free from any
deformation.

• The main cables must be in impeccable condition and should be replaced immediately even when a
small problem is detected.

• The interior of the device should be cleaned annually using a vacuum cleaner or air-jet.

• It is recommended to clean the front at regular intervals, from impurities caused by dust, smoke, or other

particles to ensure that the light is radiated at maximum brightness. For cleaning, disconnect the main
plug from the socket. Use a soft, clean cloth moistened with a mild detergent. Then carefully wipe the
part dry. For cleaning other housing parts use only a soft, clean cloth. Never use a liquid, it might pen­etrate the unit and cause damage to it.

Warning: we strongly recommend internal cleaning to be carried out by qualied personnel!

"

CERTIFICATO DI GARANZIA

GUARANTEE CERTIFICATE

Place Stamp Here

Arancare

Spett.le

Music&Lights S.r.l.

Via Appia Km 136.200
04020 Itri (LT) Italy

"

The guarantee covers the unit

in compliance with existing

regulations. You can nd the

full version of the “General

Il prodotto è coperto da garanzia

in base alle vigenti normative.

Sul sito www.musiclights.it è

possibile consultare il testo

Guarantee Conditions” on our

web site www.musiclights.it.

integrale delle “Condizioni

Generali di Garanzia”.

Abstract

General Guarantee Conditions

Estratto dalle

Condizioni Generali di Garanzia

piece of equipment soon after you

• Please remember to register the

procedere alla registrazione del

• Si prega, dopo l’acquisto, di

purchase it, logging on

www.musiclights.it. The product

can be also registered lling in and

prodotto sul sito www.musiclights.it.

In alternativa il prodotto può essere

registrato compilando e inviando il

sending the form available on your

guarantee certicate.

modulo riportato sul retro.

• Sono esclusi i guasti causati da

• Defects caused by inexperience

imperizia e da uso non appropriato

and incorrect handling of the

equipment are excluded.

eective if the equipment has

been tampered.

• The guarantee will no longer be

• The guarantee makes no provision

dell’apparecchio.

qualora l’apparecchio sia stato

manomesso.

• La garanzia non ha più alcun eetto

sostituzione dell’apparecchio.

• La garanzia non prevede la

for the replacement of the

equipment.

esterne, le lampade, le manopole, gli

• Sono escluse dalla garanzia le parti

switches and removable parts are

• External parts, lamps, handles,

interruttori e le parti asportabili.

• Le spese di trasporto e i rischi

not included in the guarantee.

conseguenti sono a carico del

• Transport costs and subsequent

possessore dell’apparecchio.

risks are responsibility of the

owner of the equipment.

the guarantee is endorsed solely

• For all purposes, the validity of

garanzia è avallata unicamente

dalla presentazione del certicato di

garanzia.

• A tutti gli eetti la validità della

on presentation of the guarantee

certicate.

FORM TO BE FILLED IN AND MAILED / CEDOLA DA COMPILARE E SPEDIRE FORM TO BE FILLED IN AND KEPT / CEDOLA DA COMPILARE E CONSERVARE

"

Purchased by / Acquistato da

Purchasing date

Data acquisto

del Rivenditore

ZIP CODE / C.A.P.

PROV.

CITY / CITTA’

ADDRESS / VIA N.

NAME / NOME

Dealer’s stamp

and signature

Timbro e rma

SURNAME / COGNOME

SERIAL N° / SERIE N°

MODEL / MODELLO

Purchased by / Acquistato da

Purchasing date

Data acquisto

del Rivenditore

ZIP CODE / C.A.P.

PROV.

CITY / CITTA’

ADDRESS / VIA N.

NAME / NOME

Dealer’s stamp

and signature

Timbro e rma

SURNAME / COGNOME

SERIAL N° / SERIE N°

MODEL / MODELLO

©2010 Music & Lights S.r.l.PROLIGHTS è un brand di proprietà della Music & Lights S.r.l. PROLIGHTS is a brand of Music & Lights S.r.l .company.

Music & Lights S.r.l. entertainment technologies

Via Appia km 136,200 - 04020 Itri (LT) ITALY
tel. [phone] fax [phone]
www.musiclights.it [e-mail]

ISO 9001:2008

Certified Company
