Page 1

DIAMOND19

MOVING HEAD

MANUALE UTENTE

USER MANUAL

IT - EN

Page 2

Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso.

Al ne di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modicare, in

qualunque momento e senza preavviso, le speciche menzionate nel presente manuale di istruzioni.

Tutte le revisioni e gli aggiornamenti sono disponibili nella sezione 'Manuali' sul sito www.musiclights.it

La riproduzione - anche parziale - per propri scopi commerciali è vietata.

REV.001-11/14

Page 3

DIAMOND19

INDICE

Sicurezza

Avvertenze generali Attenzioni e precauzioni per l’installazione Informazioni generali

1 Introduzione

1. 1 Descrizione

1. 2 Speciche tecniche

1. 3 Elementi di comando e di collegamento

2 Installazione

2. 1 Montaggio

3 Funzioni e impostazioni

3. 1 Funzionamento

3. 2 Impostazione base

3. 3 Struttura menu

3. 4 Modalità Slave Receive

3. 5 Operazioni in modalità automatica

3. 6 Modalità Scenes Records

3. 7 Modalità Musicale

3. 8 Sensibilità microfono

3. 9 Collegamento

3. 10 Modalità DMX

3. 11Congurazioni canali DMX

3. 12 Indirizzamento DMX

3. 13 Collegamenti della linea DMX

3. 14 Costruzione del terminatore DMX

3. 15 Canali DMX

3. 16 Impostazione controllo wireless

3. 17 Impostazioni del proiettore

3. 18 Impostazioni lampada

3. 19 Impostazioni display

3. 20 Informazioni sul dispositivo

3. 21 Reset delle funzioni

3. 22 Funzioni speciali

4 4 5

6 6 9

11 11 12 14 15 16 16 17 17 17 17 18 19 19 20 25 25 25 26 26 27 27

Contenuto dell'imballo:

4 Manutenzione

4. 1 Manutenzione e pulizia del sistema ottico

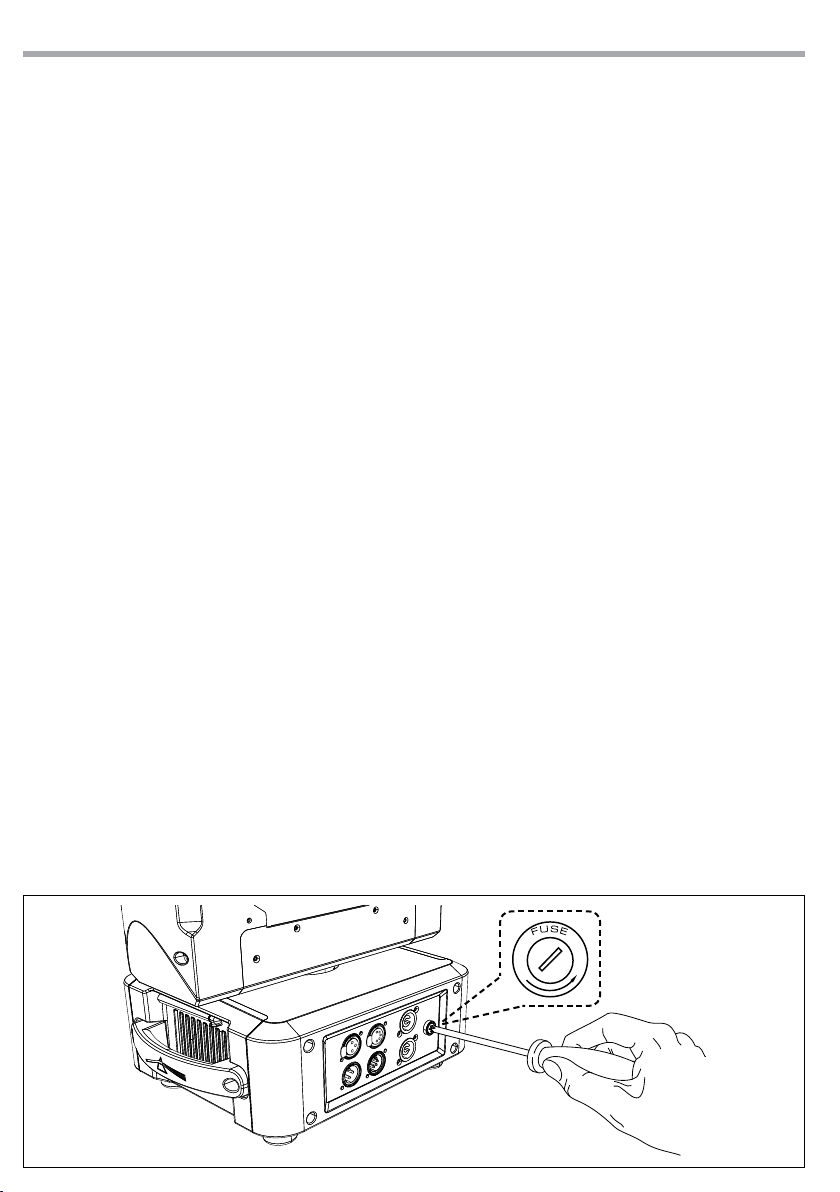

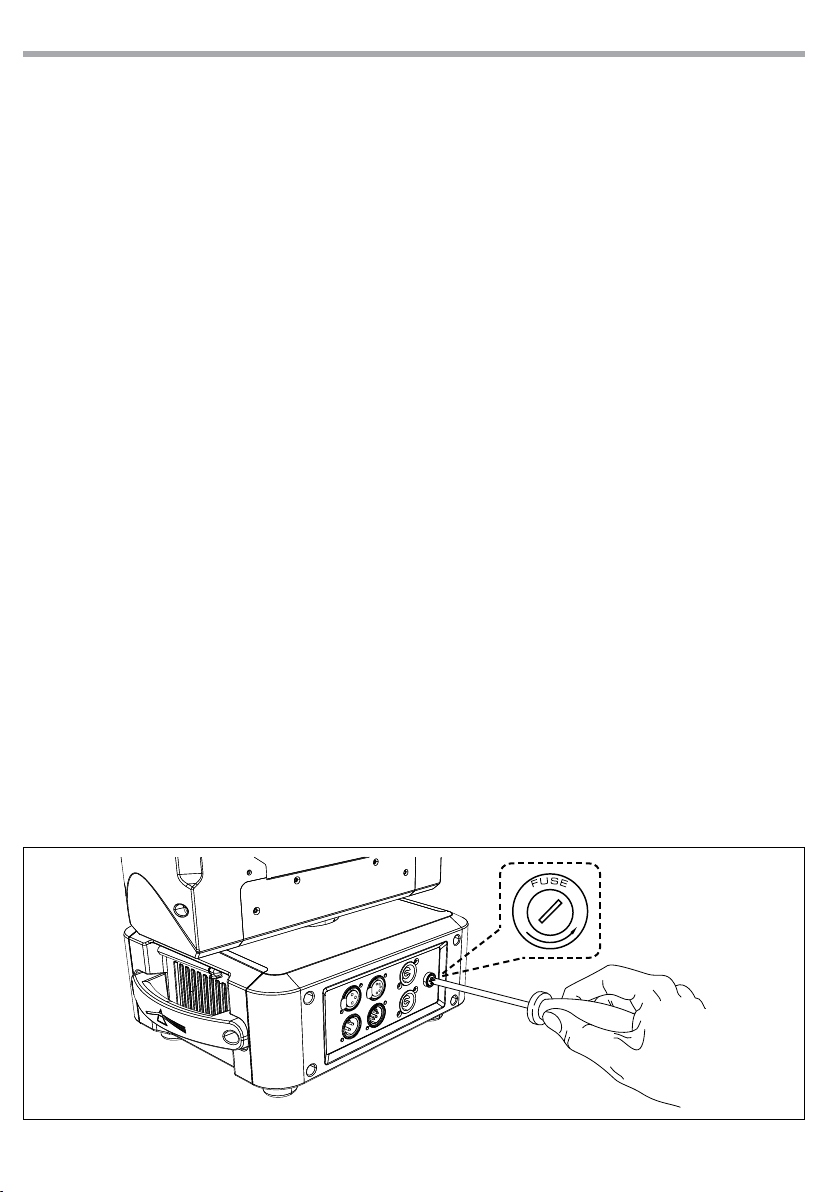

4. 2 Sostituzione fusibile

4. 3 Risoluzione dei problemi

Certiﬁcato di garanzia

• DIAMOND19

• Staa di ssaggio

• Manuale utente

30 30 31

Page 4

ATTENZIONE! Prima di eﬀettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità.

DIAMOND19

SICUREZZA

Avvertenze generali

• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e pertanto recano la sigla .

• Il dispositivo funziona con pericolosa tensione di rete 230V~. Non intervenire mai al suo interno al di fuori delle operazioni descritte nel presente manuale; esiste il pericolo di una scarica elettrica.

• È obbligatorio eettuare il collegamento ad un impianto di alimentazione dotato di un’eciente messa a terra (apparecchio di Classe I secondo norma EN 60598-1). Si raccomanda, inoltre, di proteggere le linee di alimentazione delle unità dai contatti indiretti e/o cortocircuiti verso massa tramite l’uso di interruttori dierenziali opportunamente dimensionati.

• Le operazioni di collegamento alla rete di distribuzione dell’energia elettrica devono essere eettuate da un installatore elettrico qualicato. Vericare che frequenza e tensione della rete corrispondono alla frequenza ed alla tensione per cui l’unità è predisposta, indicate sulla targhetta dei dati elettrici.

• L’unità non per uso domestico, solo per uso professionale.

• Evitare di utilizzare l’unità:

- in luoghi soggetti a vibrazioni, o a possibili urti;

- in luoghi a temperatura superiore ai 45°C.

• Evitare che nell’unità penetrino liquidi inammabili, acqua o oggetti metallici.

• Non smontare e non apportare modiche all’unità.

• Tutti gli interventi devono essere sempre e solo eettuati da personale tecnico qualicato. Rivolgersi al

più vicino centro di assistenza tecnica autorizzato.

• Se si desidera eliminare il dispositivo denitivamente, consegnarlo per lo smaltimento ad un’istituzione locale per il riciclaggio.

Attenzioni e precauzioni per l’installazione

• Se il dispositivo dovesse trovarsi ad operare in condizioni dierenti da quelle descritte nel presente manuale, potrebbero vericarsi dei danni; in tal caso la garanzia verrebbe a decadere. Inoltre, ogni altra operazione potrebbe provocare cortocircuiti, incendi, scosse elettriche, rotture etc.

• Prima di iniziare qualsiasi operazione di manutenzione o pulizia sull’unità togliere la tensione dalla rete di alimentazione.

• È assolutamente necessario proteggere l’unità per mezzo di una fune di sicurezza. Nell’eseguire qualsiasi intervento attenersi scrupolosamente a tutte le normative (in materia di sicurezza) vigenti nel paese di utilizzo.

• Questo prodotto è solo per uso interno.

• La distanza minima tra il proiettore e le pareti circostanti deve essere superiore a 50 cm e non devono

essere ostruite, in nessun caso, le aperture di aerazione.

• Installare l’unità in un luogo ben ventilato.

• Mantenere i materiali inammabili ad una distanza di sicurezza dall’unità.

• La temperatura massima raggiungibile sulla supercie esterna dell’unità, in condizioni di regime termi-

co, è elevata. Dopo lo spegnimento, attendere 15 minuti per il rareddamento.

• I ltri, le lenti o gli schermi ultravioletti se danneggiati possono limitare la loro ecienza.

• I LED devono essere sostituiti se danneggiati o termicamente deformati.

• Non guardare direttamente il fascio luminoso. Tenete presente che i veloci cambi di luce possono pro-

vocare attacchi d’epilessia presso persone fotosensibili o epilettiche.

Page 5

DIAMOND19

INFORMAZIONI GENERALI

Spedizioni e reclami

Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/cliente. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

Garanzie e resi

Il prodotto è coperto da garanzia in base alle vigenti normative. Sul sito www.musiclights.it è possibile consultare il testo integrale delle “Condizioni Generali di Garanzia”. Si prega, dopo l’acquisto, di procedere alla registrazione del prodotto sul sito www.musiclights.it. In alternativa il prodotto può essere registrato compilando e inviando il modulo riportato alla ne del manuale. A tutti gli eetti la validità della garanzia è avallata unicamente dalla presentazione del certicato di garanzia. Music & Lights constata tramite verica sui resi la difettosità dichiarata, correlata all’appropriato utilizzo, e l’eettiva validità della garanzia; provvede quindi alla riparazione dei prodotti, declinando tuttavia ogni obbligo di risarcimento per danni diretti o indiretti eventualmente derivanti dalla difettosità.

Page 6

DIAMOND19

- 1 - INTRODUZIONE

1.1 DESCRIZIONE

DIAMOND è il primo proiettore ibrido Prolights ad orire la tecnologia WBFX. Il concept WBFX di DIAMOND inaugura un nuovo signicato di versatilità orendo tre modalità di utilizzo a bordo del medesimo proiettore: Washlight ad altà luminosità ed intellegibilità cromatica, Beam dal fascio parallelo e denso, uno straordinario generatore FX; rivelandosi uno strumento volto alla creatività dei light-designer. DIAMOND è equipaggiato con sorgente luminosa composta di19x15W LED Osram Ostar RGBW/FullColor (1A) ed è tra i proiettori LED più luminosi della sua categoria, orendo un rapporto lm/W tra i più alti sul mercato, grazie alla combinazione di LED ad alte performance, un gruppo ottico innovativo e l’applicazione delle più avanzate tecnologie di rareddamento a liquido e gestione dello stadio di alimentazione presenti sul mercato. Il sistema ottico Fast-Zoom con rapporto 1:11 riproduce un fascio variabile nel range 6°-66°, rimanendo uniforme nell’intera escursione e permettendo applicazioni sia in ambienti indoor come studi TV e music-hall che in ampi spazi outdoor come stadi ed arene. La modalità “Wash-light” esprime un sistema di calibrazione colore avanzato ed una distribuzione omogenea dell’output su tutta la supercie di emissione, sfruttando la tecnologia reex con colori premiscelati all’interno di canali ottici. La modalità “Beam” entra in azione quando DIAMOND è impiegato con zoom a 6°, riproducendo un fascio di luce parallelo per creare eett a mezz’ aria. La modalità “FX” è ottenuta mediante la combinazione delle lenti a nido d’ape senza interspazi per potenziare l’interpolazione dei LED, controllo pixel di ogni singola sorgente LED e l’avanzato software a bordo per la generazione di eetti. DIAMOND è controllabile in diverse modalità DMX che orono una vasta gamma di pixel macro statiche e dinamiche gestibili su livelli multipli e personalizzabili in frequenza, colore ed intensità, anche in modalità con numero ridotto di canali. L’estrema velocità e precisione nei movimenti è garantita dalla struttura del telaio ultra-leggero e dall’impiego di motori speciali, rendendolo comparabile alla velocità degli scanner. Il design elettronico della nuova serie SHINE ore funzionalità avanzate come display a colori LCD ad alta risoluzione con menu multilingua, batteria tampone, RDM, hibernation, color bounce, diagnostica e controllo di temperatura avanzato.

1.2 SPECIFICHE TECNICHE

Sorgente luminosa e ottica

• 19 x 15W LED RGBW FullColor OSRAM Ostar

• Circuitazione di alimentazione: 1A

• Lux @3m: 22’000

• Lenti pianoconvesse con trama a nido d’ape prive di interspazi

• Sistema di sintesi colore: miscelazione RGBW FullColor (>16 milioni di colori) per possibilità cromatiche

illimitate e controllo della temperatura colore

• Preset temperatura colore bianco: 3200K~10000K

• Angolo di proiezione: Fast-zoom 6°-66° con rapporto 1:11

• Zoom elettronico lineare con sistema motorizzato di scorrimento pannello lenti

• Vita media sorgente LED: >50’000 h

Dimmer/Shutter/Strobo/Colors/Pixels

• Dimmer lineare 0-100%

• Shutter indipendente ed eetti di dissolvenza e random a velocità variabile

• Strobo: elettronico 1-25 ash/s

• Ruota colori virtuale con preset LEE e rainbow

• CTC su canale DMX indipendente

Page 7

DIAMOND19

• Eetto Color Bounce

• Pixel Macro con controllo di velocità, colore ed intensità

Elettronica

• Display LCD a colori ad alta risoluzione per accesso semplicato al menu di controllo, congurazione e assegnazione indirizzo

• Menu disponibile in lingua Inglese, francese, spagnolo

• 4 congurazioni DMX disponibili: 16/17/18/30 canali per ampia essibilità di controllo (info preliminari)

• WDMX: Ricevitore ad antenna (2.4 GHz) by Wireless Solution Sweden (opzionale)

• Segnale di ingresso ed uscita tramite connettori XLR 3p e 5p

• RDM ready per indirizzamento xture, inversione display, inversione X/Y, ed altre impostazioni

• RDM per monitor di informazioni sul consumo di corrente, operazioni lampada, tensione di ingresso

• Firmware aggiornabile mediante interfaccia USB-DMX

• Funzione “Hibernation” quando si presenta una perdita del segnale DMX

• Diagnostica avanzata per ogni scheda periferica, con controllo di temperatura e rotazione ventole

• Modalità “ENERGYSAVE”: consumo ridotto del 50% con il proiettore in blackout

• Reset delle funzioni da controllo remoto

• Timer ore di vita del proiettore

• Controllo temperatura periferiche di base, braccio, testa

• Batteria tampone per accensione dell’interfaccia display anche senza alimentazione

Struttura e corpo mobile

• Grado di isolamento: IP20

• Sistema di dissipazione a liquido che consente una gestione ottimale della temperatura sulla scheda

LED, aumentando l’output di emissione lumnosa.

• Struttura in alluminio con coperture in policarbonato ad alta resistenza, colore nero

• Maniglie ergonomiche laterali per il trasporto

• Escursione: Pan = 630° (2.9 sec) Tilt = 265° (1,3 sec)

• Risoluzione Pan/Tilt: 8-bit o 16-bit Pan = 2,47° Pan Fine = 0,0096° Tilt = 1,039° Tilt Fine = 0,004°

• Riposizionamento automatico degli eetti in seguito a spostamenti accidentali

• Sospensione e ssaggio: qualsiasi posizione per mezzo di supporti omega (inclusi) con sistema di ag-

gancio “quicklock”

Alimentazione

• Alimentazione: 100-240V 50/60Hz

• Connessioni: PowerCON IN/OUT

• Output alimentazione per connessione di più unità in serie: no a 6 proiettori a 230V

• Consumo ad emissione massima: 316W

Peso e dimensioni

• Peso: 11 kg

• Dimensioni (LxAxP): 338x235x430 mm

Page 8

449

6°- 66°

DIAMOND19

338

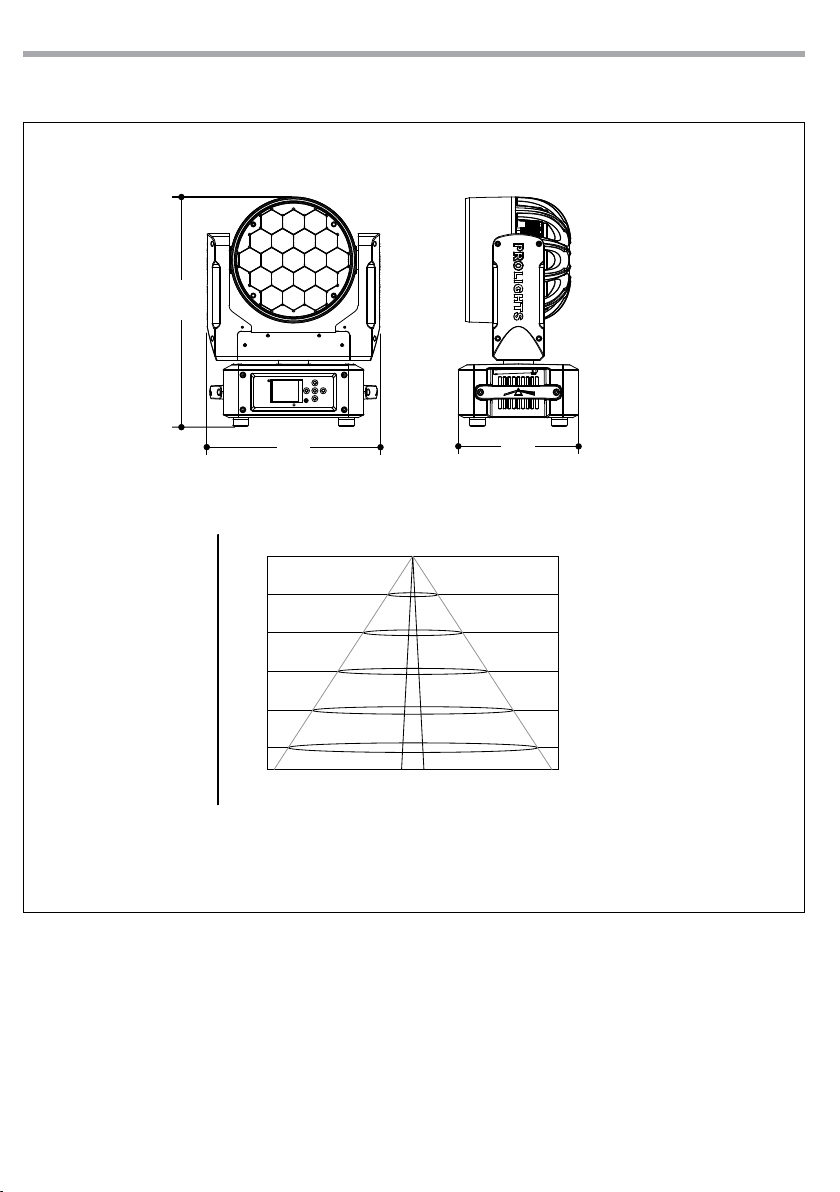

Disegno tecnico

21880/1600lx

5.0m

7670/711lx

7.5m

Illuminance at a Distance

3500/336lx

Lux Center Beam Angle: 6°- 66° Beam Width

Diagramma di luminosità

235

0.54/4.04m

0.75/6.59m

1.01/9.78m

Fig.1

Page 9

DIAMOND19

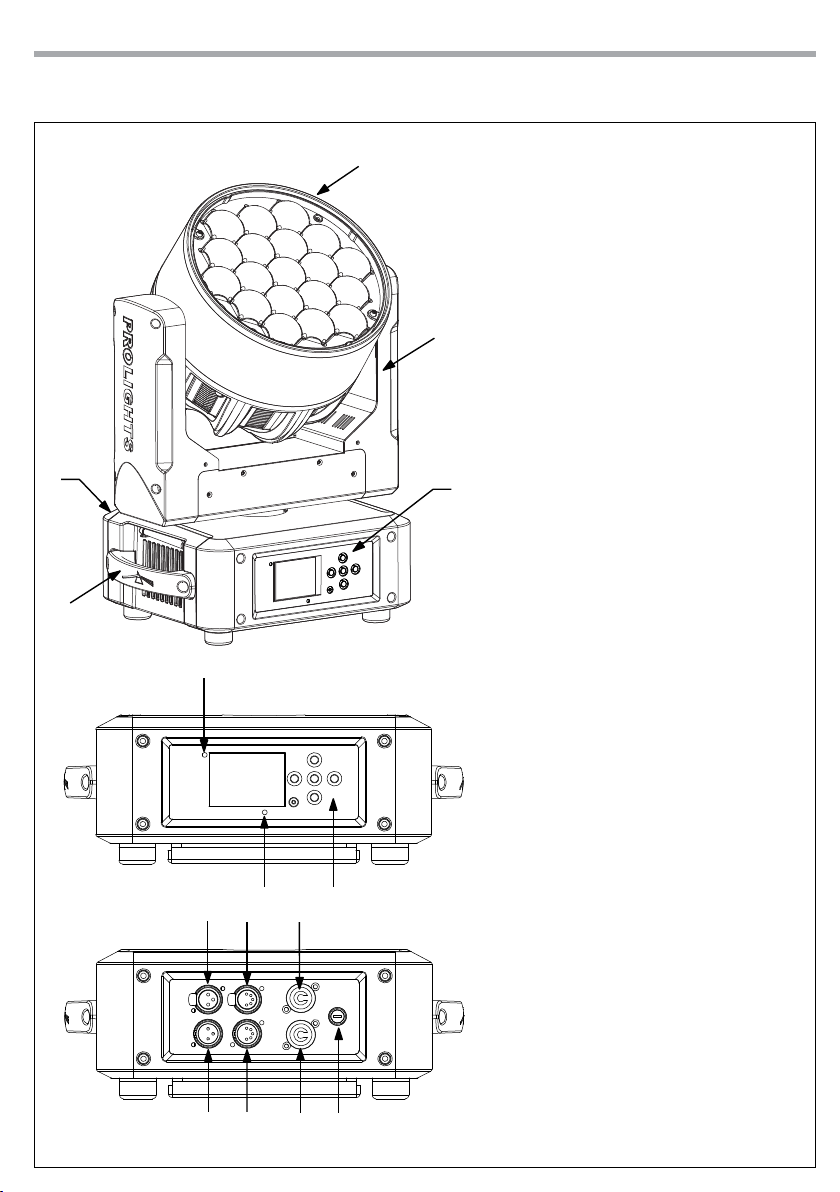

1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO

Pannello A

5 6

7 9 11

1. TESTA MOBILE

2. BRACCIO GIREVOLE

3. MANIGLIA PER TRASPORTO

4. INDICATORE LED "WDMX"

5. MICROFONO

6. PANNELLO DI CONTROLLO con display LCD e 5 pulsanti per

l'accesso e gestione delle diverse funzioni.

7. DMX OUT (XLR a 3 poli): 1= massa, 2 = DMX -, 3 = DMX +

8. DMX IN (XLR a 3 poli): 1 = massa, 2 = DMX -, 3 = DMX +

9. DMX OUT (XLR a 5 poli): 1= massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C

10. DMX IN (XLR a 5 poli): 1 = massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C

11. POWER IN (PowerCON IN): per il collegamento ad una presa di rete (100-240V~/50-60Hz) tramite il cavo rete in dotazione.

12. POWER OUT (PowerCON OUT): collegamento per l'alimentazione all'unità successiva.

13. PORTAFUSIBILE: sostituire un fusibile difettoso solo con uno dello stesso tipo.

Pannello B

8 10 1312

Fig.2

Page 10

DIAMOND19

- 2 - INSTALLAZIONE

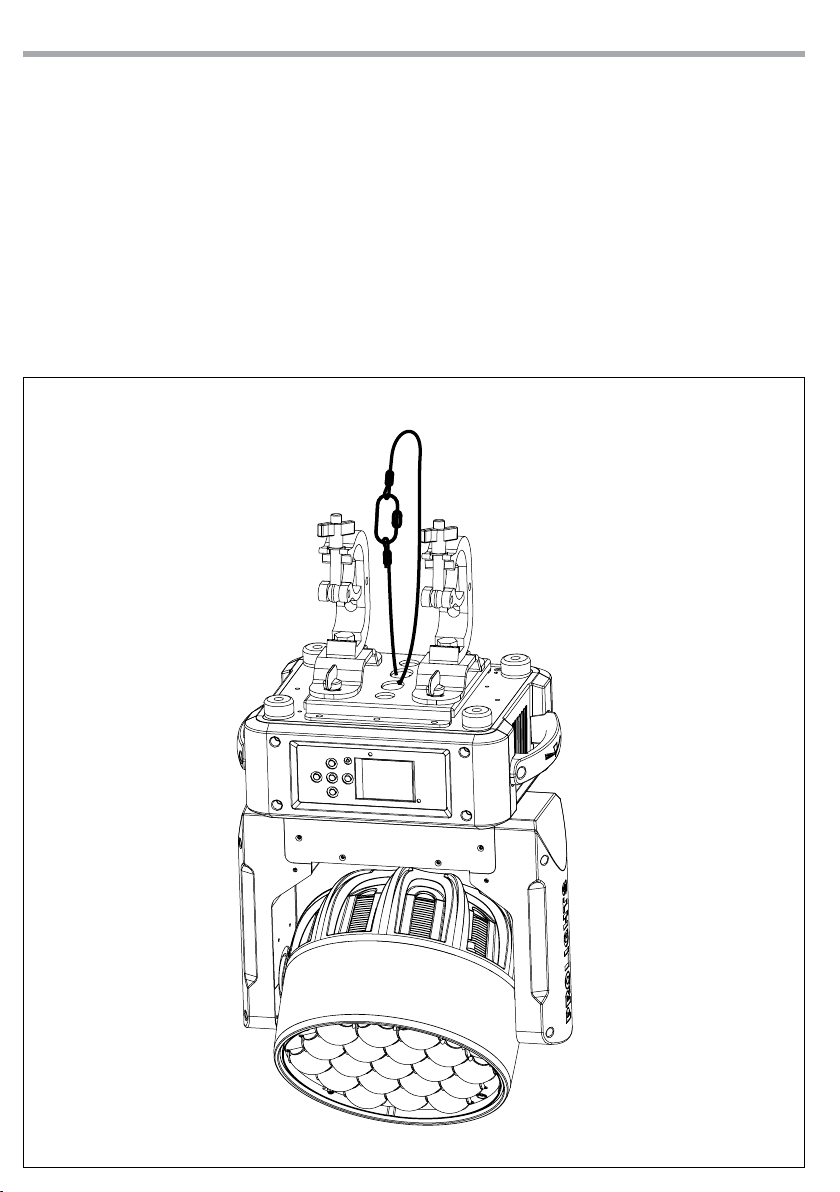

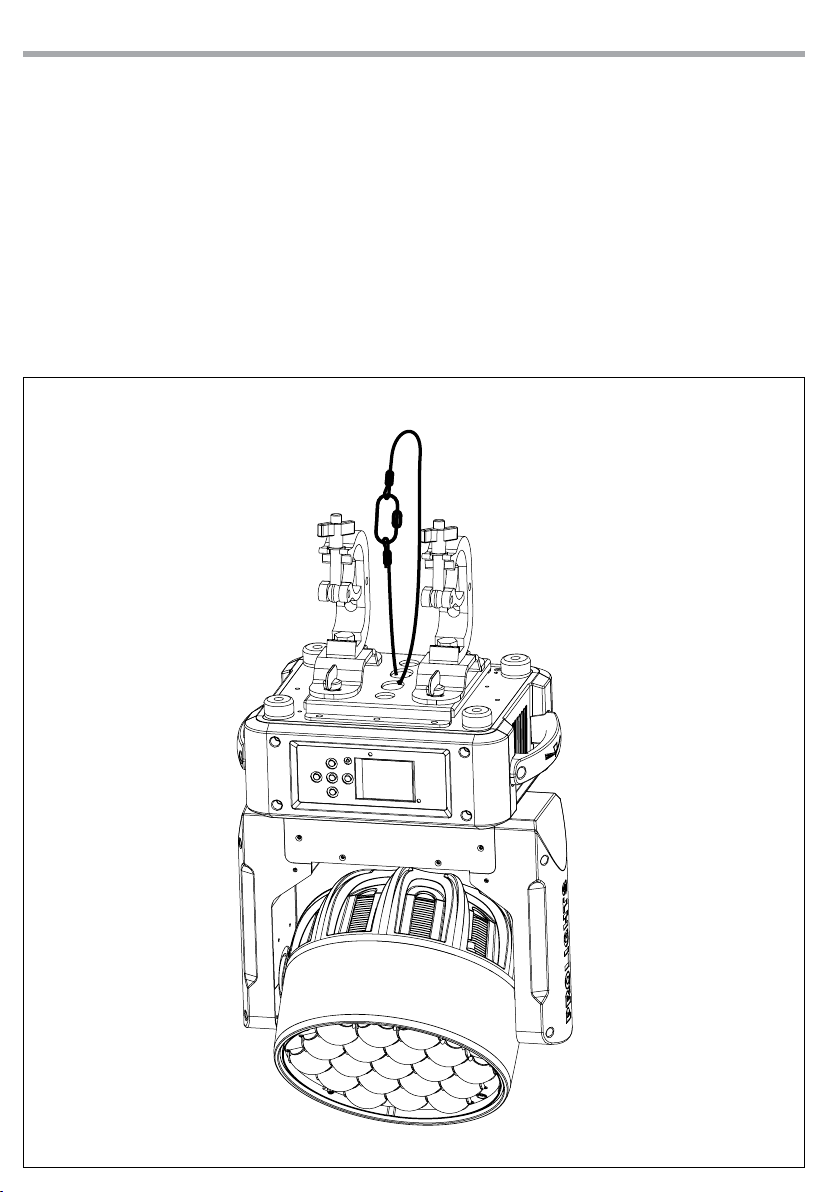

2.1 MONTAGGIO

Il DIAMOND19 può essere collocato su un piano solido. Inoltre, grazie ai fori di ssaggio, l’unità può essere montata anche a testa in giù, su una traversa (g.3). Per il ssaggio occorrono dei supporti robusti per il montaggio. Come si vede nell’illustrazione, i perni del sistema di aggancio rapido, dei supporti omega, sono da inserire nelle apposite sedi della piastra dove vengono bloccati con una rotazione in senso orario (no all’arresto). Assicurarsi che l’unità sia saldamente ssata al ne di evitare vibrazioni e scivolamenti durante il funzionamento. L’area di collocazione deve avere una stabilità suciente e supportare almeno 10 volte il peso dell’unità. Inoltre assicurarsi di rispettare tutte le avvertenze in materia di sicurezza. È assolutamente necessario assicurare il proiettore contro la caduta utilizzando un cavo di sicurezza: in particolare collegare il cavo in un punto adatto in modo che la caduta del proiettore non possa superare i 20 cm.

CAVO DI SICUREZZA

GANCIO

SUPPORTI OMEGA

Fig.3

Page 11

DIAMOND19

- 3 - FUNZIONI E IMPOSTAZIONI

3.1 FUNZIONAMENTO

Per accendere il DIAMOND19 inserire la spina del cavo di alimentazione in una presa di rete (100-240V~/5060Hz). La testa mobile e tutti i motori di comando si mettono in una precisa posizione di partenza. Poco dopo l’unità è pronta. Per spegnere il DIAMOND19, staccare la spina dalla presa di rete. Per maggiore comodità è consigliabile collegare l’unità con una presa comandata da un interruttore.

3.2 IMPOSTAZIONE BASE

Il DIAMOND19 dispone di un display LCD e di 5 pulsanti per l’accesso alle funzioni del pannello di controllo e la loro gestione (g.4).

Battery

UP DOWN LEFT RIGHT ENTER BATTERY

Per incrementare il valore visualizzato oppure passare alla voce precedente di menu

CONNECT

Per decrementare il valore visualizzato oppure passare alla voce seguente di menu

Per ritornare al menu precedente

LIGHT

Per passare nei menu dal valore centinaia a quello decine no a unità

INFORMATION

Per entrare nel menu successivo o confermare il valore visualizzato oppure per attivare la funzione visualizzata

SET

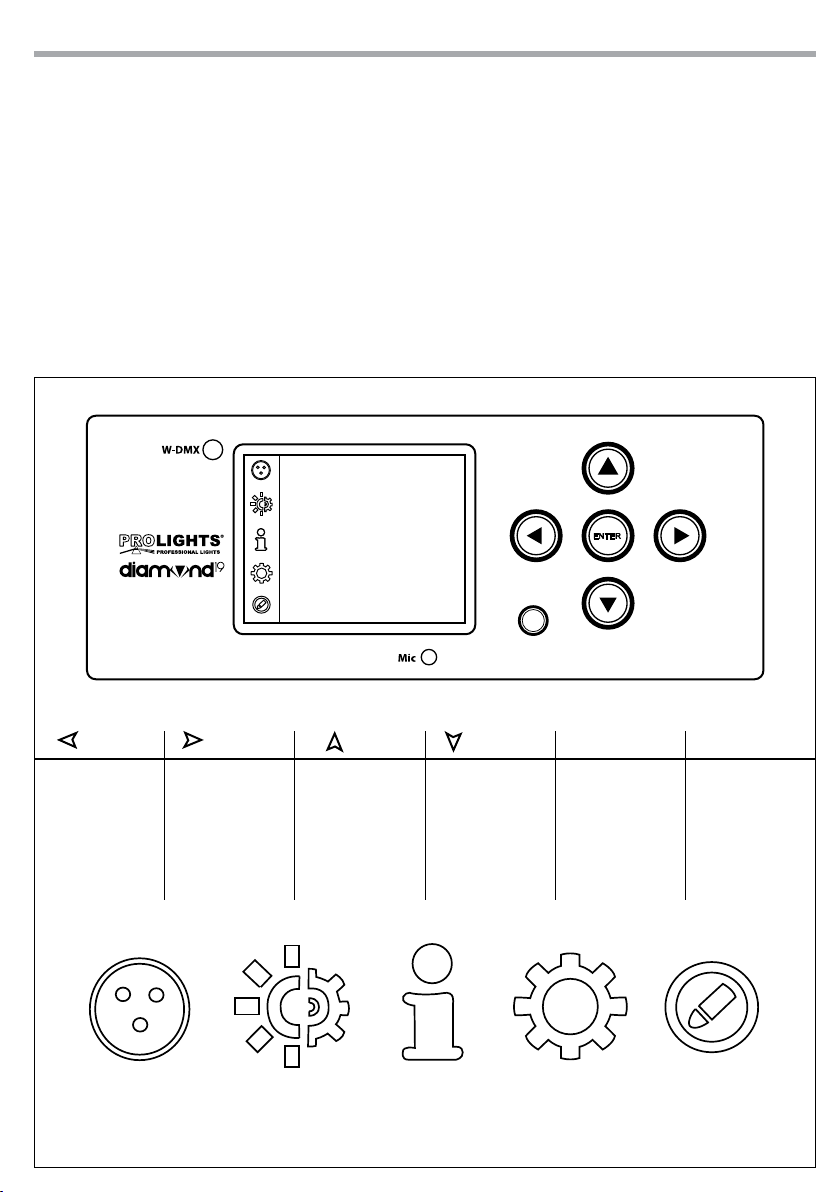

Fig.4 - Funzione dei tasti e icone display

PROGRAM

Per attivare la batteria tampone. Permette l'accensione dell'interfaccia display anche senza alimentazione

Page 12

3.3 STRUTTURA MENU

1 Connect

2 Light

DMX Address

Wireless DMX

Max Temperature

Lamp Adjust

DIAMOND19

Value (1-512)

Value (80°-139° C)

Control

Pan

Pan Fine

Tilt

Tilt Fine

Pan&Tilt Speed

Pan&Tilt Fun

Shutter Fun

Shutter

Dimmer

Color Function

Virtual Color1

Virtual Color2

Red-All

Green-All

Blue-All

White-All

Zoom

Foreground

Background

Pattern

Pattern Speed

Pattern Byte 1

Pattern Byte 2

Pattern Byte 3

Pattern Byte 4

Pattern Byte 5

Pattern Byte 7

Pattern Byte 8

Pattern Byte 9

Pattern Byte 10

ð ð ð ð ð ð ð ð ð ð ð ð ð ð ð ð ð ð ð ð ð ð ð ð ð ð ð ð ð ð ð

Value (000-255)

Page 13

DIAMOND19

3 Information

4 Set

Time Info.

Temperature

Fans Speed

Channel Value

Error Message

Fixture Model

Software Ver.

Reset

Movement

UI Set

Users

Calibration

Fixture ID

Wireless Set

All

Pan & Tilt

Others

Pan Reverse

Tilt Reverse

Pan Degree

Encoders

Pan/Tilt Mode

Mic Sens.

No Signal

Temperature C/F

Fans Mode

Hibernation

Backlight

Flip Display

Display Bright

Brand Show

Key Lock

Language

User Mode

Edit User

Password

Pan

Tilt

Name

Password

PID Code

DMX On Cable

ON/OFF

540/630

ON/OFF

Standard/Smooth

Value (00-99%)

Close/Hold/Auto/Music

Celsius/Fahrenheit

Auto Speed/High Speed

Not Hibernation/Min (01-99)

Always On/Min (01-99)

ON/OFF

Value (00-31)

ON/OFF

EN/FR/SP...

Standard/Extended1/Extended2/Basic-8bit/...

Max Channel/Control/Pan/Pan Fine/Tilt/Tilt Fine...

050 (insert to unlock the following settings)

Value (-128-127)

Fixture ID Name

050 (insert to unlock the following settings)

00001

ON/OFF

Page 14

DIAMOND19

5 Program

Wireless Set

Reload Default

Play

Select Chase

Edit Chases

Edit Scenes

Scenes Record

ð ð

Reset Connect

Basic Reload

Program Reload

Password

Private Reload

All Reload

DMX Receive

Slave Receive

Sequence

Music

Chase Part 1

Chase Part 2

Chase Part 3

Edit Chase 1

Edit Chase 2

Edit Chase ...

Edit Chase 8

Edit Scenes 001

Edit Scenes 002

Edit Scenes ...

Edit Scenes 250

Sc XX - Sc XX

ON/OFF

050 (insert to unlock the following settings)

ON/OFF

Part 1 Receive/Part 2 Receive/Part 3 Receive

Alone/Master

Chase 1 - Chase 8

Chase Test/ Step 1 - Step 64

Control/.../Fade Time/Scene Time/External Input

Control/Pan/Pan Fine/Tilt/Tilt Fine...

3.4 MODALITÀ SLAVE RECEIVE

Questa modalità consente di collegare in linea più unità senza un controller. La prima unità sarà impostata come Master e le altre funzioneranno come Slave con lo stesso eetto. Inoltre, un’unità Master DIAMOND19 può inviare no a 3 diversi gruppi di dati alle unità Slave, ossia può guidare 3 diverse unità Slave che eseguono 3 parti di programma dierenti. L’unità Master invia le 3 parti del programma in un loop continuo mentre le unità Slave riceveranno i dati dall’unità Master in base al gruppo cui l’unità slave è stato assegnato. Se ad esempio un’unità Slave è impostata su Part 1 Receive, l'unità Master invierà all'unità Slave il programma automatico Chase Part 1; se impostata su Part 2 Receive, l'unità Slave riceverà Chase Part 2 dall'unità Master. Per impostare l'unità come Slave procedere come segue:

• Premere il tasto ENTER per accedere al menu principale.

• Premere il tasto UP/DOWN per scorrere nel menu, selezionare l’icona Program, quindi premere il tasto

ENTER per accedere al menu successivo Play.

• Premere il tasto ENTER e selezionare Slave Receive con il tasto UP/DOWN, quindi confermare la scelta con il tasto ENTER.

• Premere il tasto UP/DOWN per selezionare le diverse modalità di funzionamento Part 1 Receive/Part 2 Receive/Part 3 Receive, quindi premere il tasto ENTER per confermare la scelta.

Page 15

DIAMOND19

• Premere il tasto LEFT più volte per uscire dal menu e per salvare le modiche apportate. Sull’unità master selezionare il programma desiderato come indicato al paragrafo 3.5. Servirsi dei connettori DMX del DIAMOND19 e di un cavo XLR per formare una catena di unità. In certe condizioni e lunghezze si consiglia di eettuare una terminazione come mostrato a pagina 19.

3.5 OPERAZIONI IN MODALITÀ AUTOMATICA

L’unità può svolgere il suo programma Show autonomamente. Prima di inviare un programma automatico in esecuzione è necessario impostare l’unità come Master/Alone:

• Premere il tasto ENTER per accedere al menu principale.

• Premere il tasto UP/DOWN per scorrere nel menu, selezionare l’icona Program, quindi premere il tasto

ENTER per accedere al menu successivo Play.

• Premere il tasto ENTER e selezionare Sequence con il tasto UP/DOWN, quindi confermare la scelta con il tasto ENTER.

• Premere il tasto UP/DOWN per selezionare la modalità di funzionamento:

- Master, se l’unità è collegata in serie ad altre unità ed essa svolge la funzione di Master;

- Alone, se l’unità non è collegata ad altre unità.

• Premere il tasto ENTER per confermare la scelta.

• Premere il tasto LEFT più volte per uscire dal menu e per salvare le modiche apportate.

L’unità entrerà in modalità automatica mandando in esecuzione il programma automatico.

Select Chase

La funzione Select Chase permette di scegliere il programma automatico da mandare in esecuzione.

• Premere il tasto ENTER per accedere al menu principale.

• Premere il tasto UP/DOWN per scorrere nel menu, selezionare l’icona Program, quindi premere il tasto

ENTER per accedere al menu successivo.

• Premere il tasto UP/DOWN per selezionare Select Chase e premere il tasto ENTER per accedere al menu successivo.

• Premere il tasto UP/DOWN per selezionare Chase Part 1/Chase Part 2/Chase Part 3 e premere il tasto ENTER per confermare la scelta.

• Premere il tasto UP/DOWN per selezionare il Chase1 - Chase8 preferito, quindi premere il tasto ENTER.

• Premere il tasto LEFT più volte per uscire dal menu e per salvare le modiche apportate.

Edit Chases

La funzione Edit Chases permette di creare show automatici preprogrammati. I programmi automatici Chase Part1/2/3 sono suddivisi ognuno in Chase1-Chase8. Ogni Chase può essere composto da 1-64 step che possono essere congurati attraverso la seguente procedura:

• Premere il tasto ENTER per accedere al menu principale.

• Premere il tasto UP/DOWN per scorrere nel menu, selezionare l’icona Program, quindi premere il tasto

ENTER per accedere al menu successivo.

• Premere il tasto UP/DOWN per selezionare Edit Chases e premere il tasto ENTER per accedere al menu successivo.

• Premere il tasto UP/DOWN per selezionare Edit Chase 1 - Edit Chase 8, quindi premere il tasto ENTER per confermare.

• Premere il tasto UP/DOWN per selezionare lo Step 01 - Step 64 desiderato, quindi premere il tasto ENTER.

• Premere il tasto UP/DOWN per selezionare la Scene desiderata da impostare per lo Step scelto, quindi

premere ENTER per confermare.

• Premere il tasto LEFT più volte per uscire dal menu e per salvare le modiche apportate.

Page 16

Edit Scenes

La funzione Edit Scenes permette di creare scene individuali da includere negli Step delle Chase.

• Premere il tasto ENTER per accedere al menu principale.

• Premere il tasto UP/DOWN per scorrere nel menu, selezionare l’icona Program, quindi premere il tasto

ENTER per accedere al menu successivo.

• Premere il tasto UP/DOWN per selezionare Edit Scenes e premere il tasto ENTER per accedere al menu successivo.

• Premere il tasto UP/DOWN per selezionare Edit Scene 001 - Edit Scene 250, quindi premere il tasto ENTER.

• Premere il tasto UP/DOWN per selezionare la funzione desiderata che si vuole modicare (Control, Pan,

Tilt, ecc.), quindi premere il tasto ENTER.

• Premere il tasto UP/DOWN per modicare il valore della funzione, quindi premere il tasto ENTER per confermare.

• Premere il tasto LEFT più volte per uscire dal menu e per salvare le modiche apportate.

3.6 MODALITÀ SCENES RECORD

DIAMOND19 è dotato di un registratore DMX integrato attraverso il quale è possibile trasmettere, dal vostro Controller DMX al dispositivo, le scene programmate. Procedere come segue per memorizzare la sequenza di scene da mandare in esecuzione.

• Premere il tasto ENTER per accedere al menu principale.

• Premere il tasto UP/DOWN per scorrere nel menu, selezionare l’icona Program, quindi premere il tasto

ENTER per accedere al menu successivo.

• Premere il tasto UP/DOWN per selezionare Scenes Record e premere il tasto ENTER per accedere al menu successivo.

• Premere il tasto UP/DOWN per regolare la scena di inizio e quella di ne da inserire nel programma automatico, quindi premere il tasto ENTER per confermare.

• Premere il tasto LEFT più volte per uscire dal menu e per salvare le modiche apportate.

Quando si richiamano le scene dal controller, verranno automaticamente trasmesse al dispositivo.

DIAMOND19

3.7 MODALITÀ MUSICALE

Nella modalità musicale l’unità può essere comandata tramite la musica. In presenza di segnale musicale, con un determinato ritmo nei bassi e con volume suciente, tramite il microfono interno si comanda il senso e la velocità di rotazione nonché il cambio di colore. Se il comando musica non dovesse funzionare perfettamente, aumentare il volume o ridurre la distanza fra sorgente audio e l’unità oppure alternativamente aumentare la sensibilità del microfono.

• Premere il tasto ENTER per accedere al menu principale.

• Premere il tasto UP/DOWN per scorrere nel menu, selezionare l’icona Program, quindi premere il tasto

ENTER per accedere al menu successivo Play.

• Premere il tasto ENTER e selezionare Music con il tasto UP/DOWN, quindi confermare la scelta con il tasto ENTER.

• Premere il tasto UP/DOWN per selezionare la modalità di funzionamento:

- Master, se l’unità è collegata in serie ad altre unità ed essa svolge la funzione di Master;

- Alone, se l’unità non è collegata ad altre unità.

• Premere il tasto ENTER per confermare la scelta.

• Premere il tasto LEFT più volte per uscire dal menu e per salvare le modiche apportate.

L’unità entrerà in modalità musicale mandando in esecuzione un programma automatico a ritmo di musica.

Page 17

DIAMOND19

3.8 SENSIBILITÀ MICROFONO

Selezionare questa funzione per impostare il valore della sensibilità del microfono per il controllo tramite comando musicale:

• Premere il tasto ENTER per accedere al menu principale.

• Premere i tasti UP/DOWN per selezionare l’icona Set, quindi premere il tasto ENTER per accedere al menu

successivo.

• Premere il tasto UP/DOWN per selezionare UI Set e premere il tasto ENTER per accedere al menu succes- sivo Mic Sens.

• Premere il tasto ENTER e regolare l livello di sensibilità del microfono con il tasto UP/DOWN. Premere il tasto ENTER per confermare.

• Premere il tasto LEFT più volte per uscire dal menu e per salvare le modiche apportate.

3.9 COLLEGAMENTO

Si possono collegare più unità anché tutte le unità secondarie abbiano lo stesso eetto luce dell’unità principale (Master).

1. Collegare l’uscita DMX OUT dell’unità principale con l’ingresso DMX IN della prima unità secondaria servendosi di un cavo XLR a 3/5 poli.

2. Collegare l’uscita DMX OUT della prima unità secondaria con l’ingresso DMX IN della seconda unità secondaria ecc.

3.10 MODALITÀ DMX

Per entrare nella modalità DMX procedere nel seguente modo:

• Premere il tasto ENTER per accedere al menu principale.

• Premere il tasto UP/DOWN per scorrere nel menu, selezionare l’icona Connect, quindi premere il tasto

ENTER per accedere al menu successivo DMX Address. Premere il tasto ENTER.

• Impostare con i tasti direzionali il valore desiderato (001-512). Premere il tasto ENTER per confermare.

• Premere il tasto LEFT più volte per uscire dal menu e per salvare le modiche apportate.

3.11 CONFIGURAZIONI CANALI DMX

DIAMOND19 dispone di 5 congurazioni dei canali DMX a cui si può accedere dal pannello di controllo.

• Premere il tasto ENTER per accedere al menu principale.

• Premere il tasto UP/DOWN per scorrere nel menu, selezionare l’icona Set, quindi premere il tasto ENTER

per accedere al menu successivo.

• Premere il tasto UP/DOWN per selezionare Users e premere il tasto ENTER per accedere al menu succes- sivo User Mode. Premere il tasto ENTER per confermare la scelta.

• Attraverso il tasto UP/DOWN selezionare la congurazione dei canali DMX desiderata (Standard, Extended1, Extended2, Basic-8bit, Basic-16bit, User), quindi premere il tasto ENTER per confermare la scelta.

• Premere il tasto LEFT più volte per uscire dal menu e per salvare le modiche apportate.

Le tabelle a pagina 20 indicano le modalità di funzionamento e i relativi valori DMX. Come interfaccia DMX, l’unità possiede dei contatti XLR a 3 e 5 poli.

Edit User

La funzione Edit User, presente nello stesso menu, permette di creare un prolo di funzionamento persona- lizzato, variando a proprio piacimento i parametri delle varie funzioni (Control, Pan, Tilt, ecc). Una volta creato il proprio prolo personalizzato, è possibile utilizzarlo selezionando la modalità USER come descritto in precedenza.

Page 18

DIAMOND19

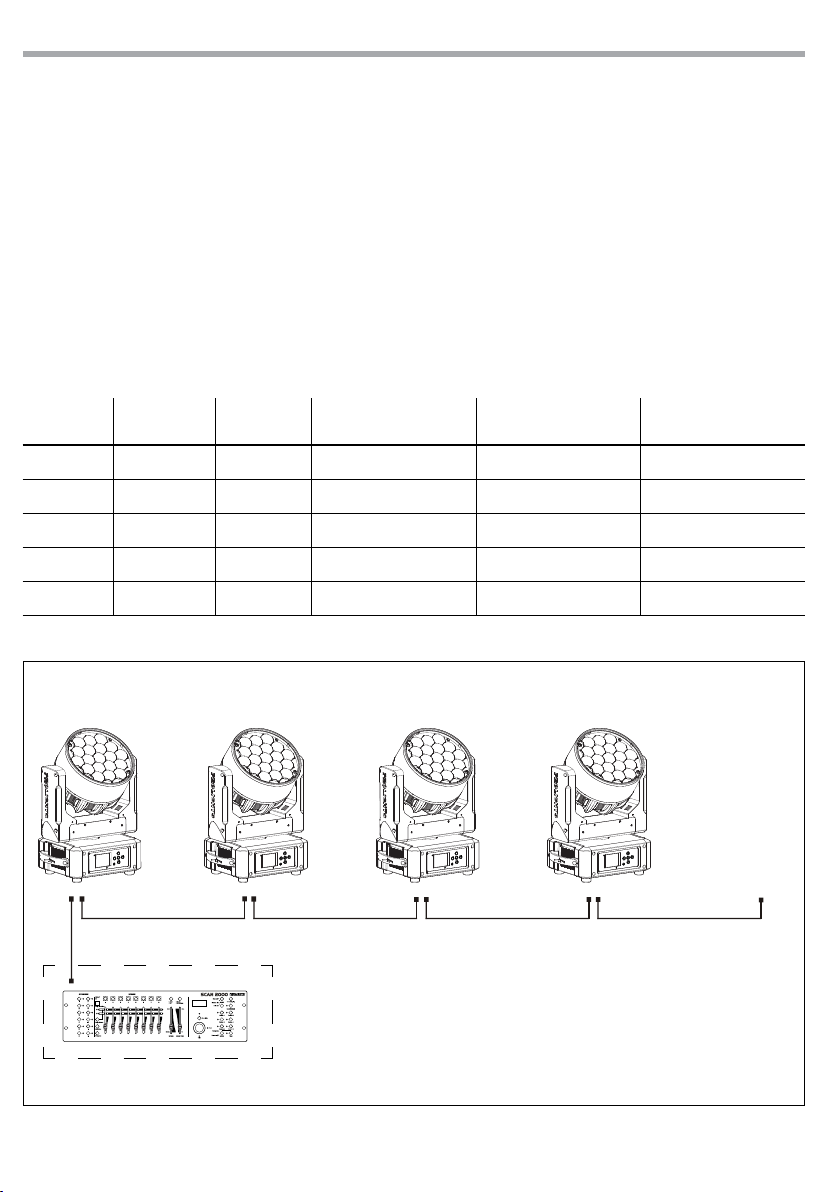

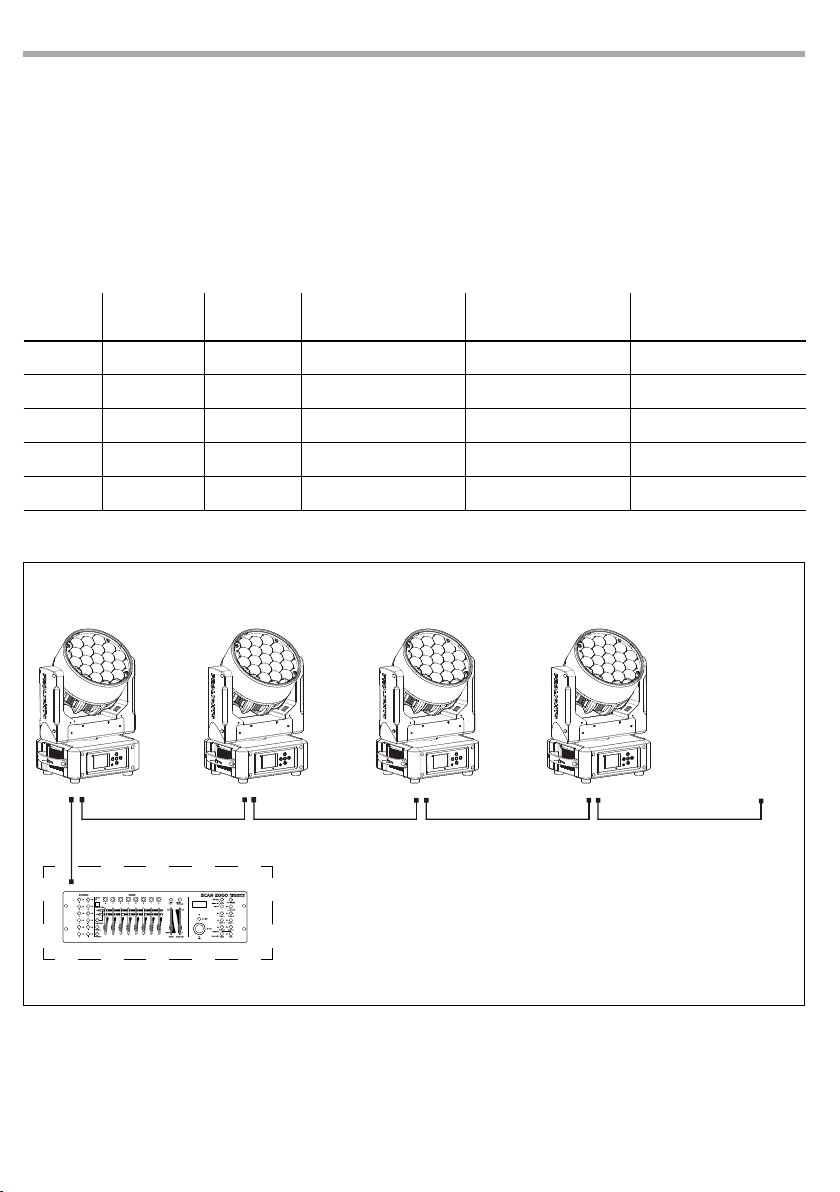

3.12 INDIRIZZAMENTO DMX

Per il funzionamento tramite un’unità di comando luce con protocollo DMX512, è suciente collegare DIAMOND19 al controller. Il proiettore dispone di congurazione dei canali DMX a cui si può accedere dal pannello di controllo. Per poter comandare DIAMOND19 con un’unità di comando luce, occorre impostare l’indirizzo di start DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per comandare la funzione del primo canale DMX, si deve impostare sul DIAMOND19 l’indirizzo di start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. Segue un esempio con indirizzo 33 di start:

Numero

canali DMX

Indirizzo di

start (esempio)

Indirizzo DMX

occupati

Prossimo indirizzo di start

possibile per unità n°1

Prossimo indirizzo di start

possibile per unità n°2

Prossimo indirizzo di start

possibile per unità n°3

19 33 33-51 52 71 90

32 33 33-64 65 97 129

98 33 33-130 131 229 327

18 33 33-50 51 69 87

20 33 33-52 53 73 93

DMX Address: 90DMX Address: 52DMX Address: 33 DMX Address: 71

DMX512 Controller

. . . . . . . . . . . .

Fig.5 - Esempio di congurazione a 19 canali DMX

Page 19

DIAMOND19

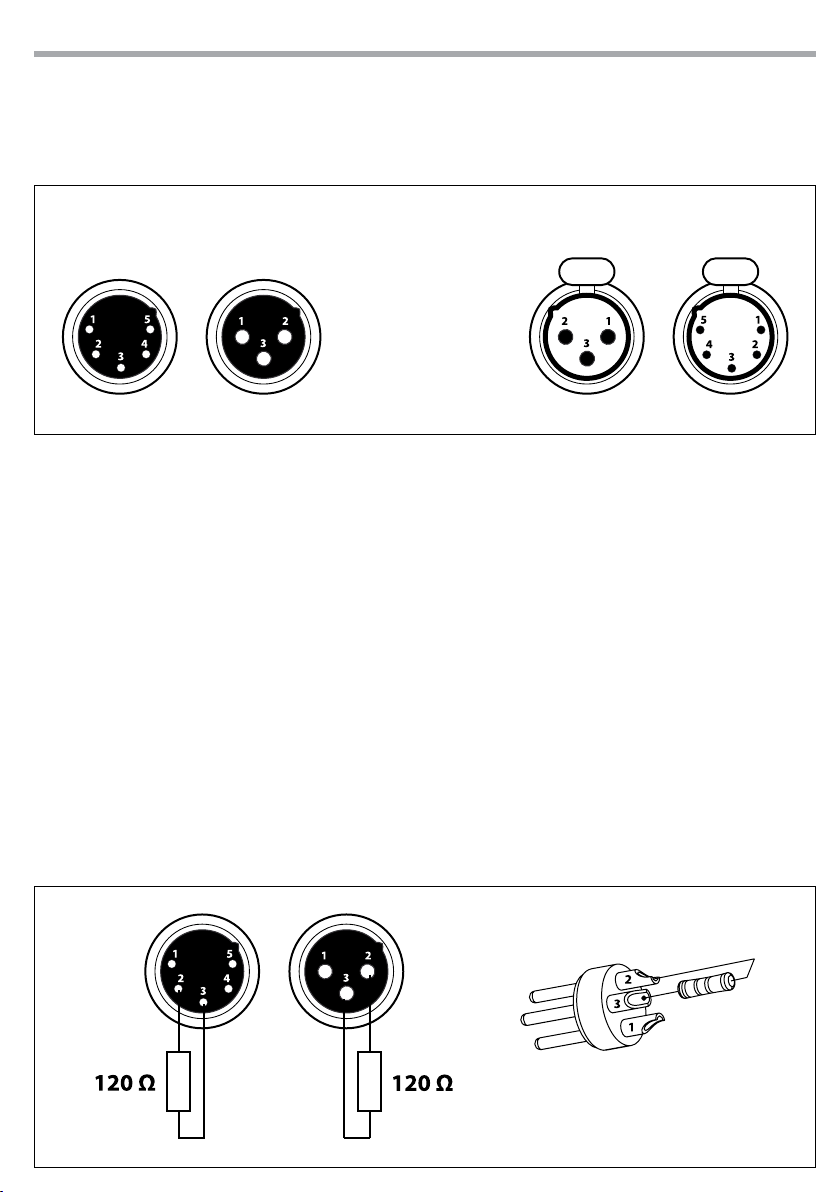

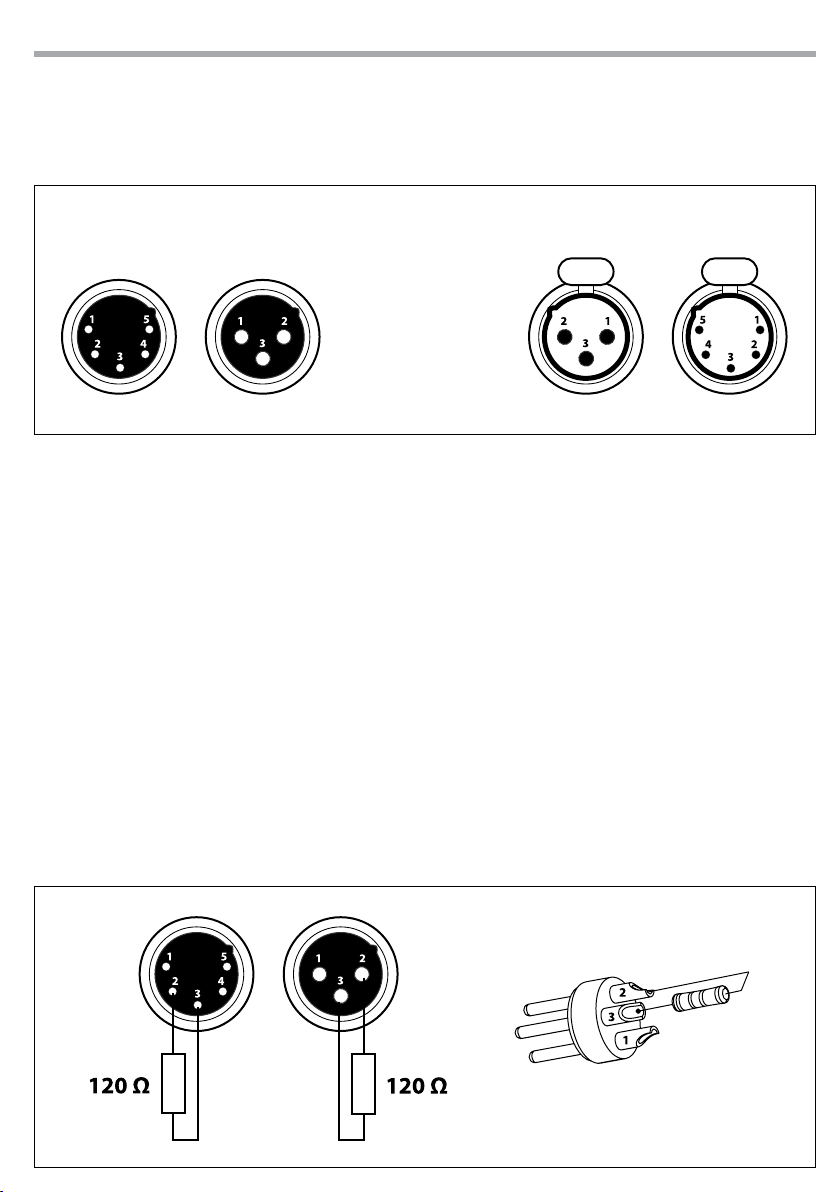

3.13 COLLEGAMENTI DELLA LINEA DMX

La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito:

DMX - INPUT

Spina XLR

Pin1 : Massa - Schermo Pin2 : - Negativo Pin3 : + Positivo Pin4 : N/C Pin5 : N/C

DMX - OUTPUT

Presa XLR

Fig.6

ATTENZIONE La parte schermata del cavo (calza) non deve mai essere collegata alla terra dell’impianto; ciò comporterebbe malfunzionamenti delle unità e dei controller. Per passaggi lunghi può essere necessario l’inserimento di un amplicatore DMX. In tal caso, è sconsigliato utilizzare nei collegamenti cavo bilanciato microfonico poiché non è in grado di trasmettere in modo adabile i dati di controllo DMX.

• Collegare l’uscita DMX del controller con l’ingresso DMX della prima unità;

• Collegare, quindi, l’uscita DMX con l’ingresso DMX della successiva unità; l’uscita di quest’ultima con

l’ingresso di quella successiva e via dicendo nchè tutte le unità sono collegate formando una catena.

• Per installazioni in cui il cavo di segnale deve percorrere lunghe distanze è consigliato inserire sull’ultima unità una terminazione DMX.

3.14 COSTRUZIONE DEL TERMINATORE DMX

La terminazione evita la probabilità che il segnale DMX 512, una volta raggiunta la ne della linea stessa venga riesso indietro lungo il cavo, provocando, in certe condizioni e lunghezze, la sua sovrapposizione al segnale originale e la sua cancellazione. La terminazione deve essere eettuata, sull’ultima unità della catena, con connettori XLR a 3/5 pin, saldando una resistenza di 120Ω (minimo 1/4W) tra i terminali 2 e 3, così come indicato in gura.

Esempio: connettore XLR a 3 pin

Fig.7

Page 20

3.15 CANALI DMX

DIAMOND19

STAND EXT-1 EXT-2 BAS-8 BAS-16

19 Ch 32 Ch 98 Ch 18 Ch 20 Ch

1 1 1 1 1

2 2 2

2 3 3 2 3

4 4 4

3 5 5 3 5

6 6

4 7 7

5 8 8

4 6

FUNCTION DMX

Value

PAN

0~100% 000 - 255

PAN FINE

0~100% 000 - 255

TILT

0~100% 000 - 255

TILT FINE

0~100% 000 - 255

MOVEMENT SPEED

Fast to slow 000 - 255

MOVEMENT FUNCTION

Normal Movement with backout TBD

SHUTTER FUNCTION

Normal Shutter Functions Pulse-eect Forward Pulse-eect Reverse Random strobe TBD

SHUTTER Normal Shutter Functions

Close Strobe Rate (slow to fast) Open

Pulse-eect Forward

Close Strobe Rate (slow to fast) Open

Pulse-eect Reverse

Close Strobe Rate (slow to fast) Open

Random Strobe

Close Strobe Rate (slow to fast) Open

SHUTTER

Shutter closed No function (shutter open) Strobe eect slow to fast

000 - 015 016 - 031 032 - 255

000 - 015 016 - 031 032 - 047 048 - 063 064 - 255

000 - 031 032 - 223 224 - 255

000 - 031 032 - 063 064 - 095

Page 21

DIAMOND19

STAND EXT-1 EXT-2 BAS-8 BAS-16

19 Ch 32 Ch 98 Ch 14 Ch 16 Ch

4 6

6 9 9 5 7

7 10 10 6 8

8 11 11 7 9

9 12 12 8 10

FUNCTION DMX

Value

No function (shutter open) Pulse-eect in sequences No function (shutter open) Random strobe eect slow to fast No function (shutter open)

DIMMER

Dimmer (close to open) 000 - 255

VIRTUAL COLOR FUNCTION

On Function CTC Function Forward Spin Reverse Spin Continuous Color Bounce TBD

VIRTUAL COLOR 1 CTC Function

Color Temperature Correction 2000K->2700K White 3200K White 4200K White 5600K White 8000K

Forward Spin

Rainbow Eect (Slow to Fast)

Reverse Spin

Rainbow Eect (Slow to Fast)

Continuous & Color Bounce

Black Red Green Blue White Red=0, Green->up, Blue=full, White=0 Red=0, Green=full, Blue->down, White=0 Red->up, Green=full, Blue=0, White=0 Red=full, Green->down, Blue=0, White=0 Red=full, Green=0, Blue->up, White=0 Red->down, Green=0, Blue=full, White=0

VIRTUAL COLOR 2 (Only on Color Bounce) Color Bounce

Black Red

096 - 127 128 - 159 160 - 191 192 - 223 224 - 255

000 - 015 016 - 031 032 - 047 048 - 063 064 - 079 080 - 111 112 - 255

000 - 223 224 - 231 232 - 239 240 - 247 248 - 255

000 - 255

000 - 000 001 - 001 002 - 002

003 - 003

004 - 004 005 - 046 047 - 088 089 - 130 131 - 172 173 - 214 215 - 255

000 - 000 001 - 001

Page 22

DIAMOND19

STAND EXT-1 EXT-2 BAS-8 BAS-16

19 Ch 32 Ch 98 Ch 18 Ch 20 Ch

9 12 12 8 10

10 13 13 9 11

11 14 14 10 12

12 15 15 11 13

13 16 16 12 14

14 17 17 13 15

15 18 18 14 16

16 19 19 15 17

17 20 20 16 18

18 21 21 17 19

FUNCTION DMX

Value

Green Blue White Red=0, Green->up, Blue=full, White=0 Red=0, Green=full, Blue->down, White=0 Red->up, Green=full, Blue=0, White=0 Red=full, Green->down, Blue=0, White=0 Red=full, Green=0, Blue->up, White=0 Red->down, Green=0, Blue=full, White=0

RED-ALL

0~100% 000 - 255

GREEN-ALL

0~100% 000 - 255

BLUE-ALL

0~100% 000 - 255

WHITE-ALL

0~100% 000 - 255

ZOOM

small angle -> big angle 000 - 255

FOREGROUND

No Function Foreground Color

BACKGROUND

No Function Foreground Color

PATTERN

On Pattern Pattern control Pattern Eect 1~14

PATTERN SPEED Pattern control

Picture Eect 1-250

Pattern Eect

slow -> Fast

PATTERN BYTE 1 Direct access to Pattern of LED1 & LED2

Bit0=LED1 Red Switch Bit1=LED1 Green Switch Bit2=LED1 Blue Switch Bit3=LED1 White Switch

002 - 002

003 - 003

004 - 004 005 - 046 047 - 088 089 - 130 131 - 172 173 - 214 215 - 255

000 - 015 016 - 255

000 - 015 016 - 031 032 - 255

003 - 252

000 - 255

000 - 255 000 - 001 000 - 002 000 - 004 000 - 008

Page 23

DIAMOND19

STAND EXT-1 EXT-2 BAS-8 BAS-16

19 Ch 32 Ch 98 Ch 14 Ch 16 Ch

... ....

FUNCTION DMX

Value

Bit4=LED2 Red Switch Bit5=LED2 Green Switch Bit6=LED2 Blue Switch Bit7=LED2 White Switch

PATTERN BYTE 2 Direct access to Pattern of LED3 & LED4 000 - 255

PATTERN BYTE 3 Direct access to Pattern of LED5 & LED6 000 - 255

PATTERN BYTE 4 Direct access to Pattern of LED7 & LED8 000 - 255

PATTERN BYTE 5 Direct access to Pattern of LED9 & LED10 000 - 255

PATTERN BYTE 6 Direct access to Pattern of LED11 & LED12 000 - 255

PATTERN BYTE 7 Direct access to Pattern of LED13 & LED14 000 - 255

PATTERN BYTE 8 Direct access to Pattern of LED15 & LED16 000 - 255

PATTERN BYTE 9 Direct access to Pattern of LED17 & LED18 000 - 255

PATTERN BYTE 10 Direct access to Pattern of LED19 000 - 255

RED PIXEL 1

LED O LED On

GREEN PIXEL 1

LED O LED On

BLUE PIXEL 1

LED O LED On

WHITE PIXEL 1

LED O LED On

RED PIXEL 19

LED O LED On

000 - 016 000 - 032 000 - 064 000 - 128

000 - 127 128 - 255

Page 24

DIAMOND19

STAND EXT-1 EXT-2 BAS-8 BAS-16

19 Ch 32 Ch 98 Ch 18 Ch 20 Ch

19 32 98 18 20

GREEN PIXEL 19

LED O LED On

BLUE PIXEL 19

LED O LED On

WHITE PIXEL 19

LED O LED On

CONTROL

Normal Reset All Pan&Tilt Reset TBD Other Reset Display O Display On TBD TBD Hibernation TBD

FUNCTION DMX

Value

000 - 127 128 - 255

000 - 007 008 - 015 016 - 023 024 - 047 048 - 055 056 - 063 064 - 071 072 - 079 080 - 087 088 -095 096 - 255

Page 25

DIAMOND19

3.16 IMPOSTAZIONE CONTROLLO WIRELESS

Per abilitare la modalità di controllo wireless procedere nel seguente modo:

• Premere il tasto ENTER per accedere al menu principale.

• Premere il tasto UP/DOWN per scorrere nel menu, selezionare l’icona Connect, quindi premere il tasto

ENTER per accedere al menu successivo.

• Premere il tasto UP/DOWN per selezionare Wireless DMX e premere il tasto ENTER.

• Premere i tasti direzionali per selezionare il valore desiderato (001-512).

• Premere il tasto ENTER per confermare l’impostazione.

Per modicare le impostazioni di controllo wireless procedere nel seguente modo:

• Premere il tasto ENTER per accedere al menu principale.

• Premere il tasto UP/DOWN per scorrere nel menu, selezionare l’icona Set, quindi premere il tasto ENTER

per accedere al menu successivo.

• Premere il tasto UP/DOWN per selezionare Wireless Set e premere il tasto ENTER per procedere.

• Selezionare l’opzione proposta con il tasto UP/DOWN e premere il tasto ENTER per confermare la scelta.

1. DMX On Cable - Disabilita/abilita il segnale DMX via cavo. Selezionare OFF per disattivare la funzione oppure ON per attivare la funzione.

2. Reset Connect - Reset della connessione wireless dell’unità. Selezionare OFF per disattivare la funzione oppure ON per attivare la funzione.

• Premere il tasto ENTER per confermare la scelta.

• Premere il tasto LEFT più volte per uscire dal menu e per salvare le modiche apportate.

3.17 IMPOSTAZIONI DEL PROIETTORE

È possibile modicare i parametri relativi al dispositivo procedendo nel seguente modo:

• Premere il tasto ENTER per accedere al menu principale.

• Premere il tasto UP/DOWN per scorrere nel menu, selezionare l’icona Set, quindi premere il tasto ENTER

per accedere al menu successivo.

• Premere il tasto UP/DOWN per selezionare Movement e premere il tasto ENTER per procedere.

• Selezionare l’opzione proposta con il tasto UP/DOWN e premere il tasto ENTER per confermare.

- Pan Reverse - Rotazione in senso opposto della testa mobile. OFF per disattivare la funzione (impostazione normale); ON per attivare la funzione (Pan Reverse).

- Tilt Reverse - Inclinazione in senso opposto della testa mobile. OFF per disattivare la funzione (impostazione normale), ON per attivare la funzione (Tilt Reverse).

- Pan Degree - Angolo di Pan. Selezionare 540° oppure 630° per impostare l’angolo massimo di rotazione della testa mobile.

- Encoders - Riassetto posizione Pan/Tilt dopo spostamento accidentale. Selezionare OFF per disattivare la funzione oppure ON per attivare la funzione.

- Pan/Tilt Mode - Tipo di movimento della testa mobile. Selezionare Standard per ottenere dei movimenti di Pan/Tilt uidi e veloci, Smooth per avere dei movimenti di Pan/Tilt più lenti e morbidi.

• Premere il tasto ENTER per confermare la scelta.

• Premere il tasto LEFT più volte per uscire dal menu e per salvare le modiche apportate.

3.18 IMPOSTAZIONI LAMPADA

È possibile modicare i parametri relativi alla lampada del dispositivo procedendo nel seguente modo:

• Premere il tasto ENTER per accedere al menu principale.

• Premere il tasto UP/DOWN per scorrere nel menu, selezionare l’icona Light, quindi premere il tasto EN-

TER per accedere al menu successivo.

• Premere il tasto UP/DOWN per selezionare una delle seguenti impostazioni e premere il tasto ENTER per visualizzarla.

Page 26

- Max Temperature - Temperatura limite di funzionamento. Questa funzione permette di impostare la

massima temperatura interna del proiettore, superata la quale la lampada del dispositivo si spegnerà automaticamente. Premere i tasti direzionali per impostare la temperatura desiderata nei limiti consentiti (80°-139°). Temperature interne inferiori ai 90° C non sono critiche. Si consiglia di attivare tale funzione per temperature superiori ai 90°.

- Lamp Adjust - Regolazioni della lampada. Questa funzione consente di modicare tutti i parametri

della lampada: Control, Pan, Pan Fine, Tilt, Tilt Fine, Pan&Tilt Speed, Pan&Tilt Fun, Shutter Fun, Shutter, Dimmer,

Color Function, Virtual Color1, Virtual Color2, Red-All, Green-All, Blue-All, White-All, Zoom, Foreground, Background, Pattern, Pattern Speed, Pattern Byte1, Pattern Byte2, Pattern Byte3, Pattern Byte4, Pattern Byte5, Pattern Byte6, Pattern Byte7, Pattern Byte8, Pattern Byte9, Pattern Byte10. Premere i tasti UP/DOWN per selezionare uno

dei parametri e premere ENTER per modicarne il valore (000-255) attraverso i tasti UP/DOWN.

• Premere il tasto ENTER per confermare la scelta.

• Premere il tasto LEFT più volte per uscire dal menu e per salvare le modiche apportate.

3.19 IMPOSTAZIONI DISPLAY

È possibile modicare i seguenti parametri, relativi al display, seguendo la medesima procedura:

• Premere il tasto ENTER per accedere al menu principale.

• Premere il tasto UP/DOWN per scorrere nel menu, selezionare l’icona Set, quindi premere il tasto ENTER

per accedere al menu successivo.

• Premere il tasto UP/DOWN per selezionare UI Set e premere il tasto ENTER per procedere.

• Premere il tasto UP/DOWN per selezionare una delle seguenti impostazioni relative al display e preme-

re il tasto ENTER per visualizzarla.

- Backlight - Retroilluminazione display Auto O. Questa funzione permette di spegnere automati-

camente la retroilluminazione del display dopo un determinato tempo che può essere impostato tramite i tasti direzionali. Per avere il display sempre acceso seleziona Always On oppure impostare un valore di 01-99 min per far spegnere il display una volta trascorso il tempo scelto, dopo l’uscita dal menu.

- Flip Display - Orientamento del display. Questa funzione permette di ruotare il display di 180° per

ottenere una migliore visualizzazione del display quando l’unità è appesa a testa in giù. Selezionare ON per attivare la funzione oppure OFF per disattivarla.

- Display Bright - Intensità illuminazione. Usare i tasti direzionali per selezionare un valore da 0-31.

- Brand Show - Visualizzazione del brand. Questa funzione permette di scegliere se visualizzare o meno

il brand “PROLIGHTS” sul display. Selezionare ON per attivare la funzione oppure OFF per disattivarla.

- Key lock - Blocco tasti. Con questa funzione è possibile bloccare i tasti del pannello di controllo,

per evitare, ad esempio, manomissioni delle impostazioni. Se questa funzione viene attivata, i tasti vengono bloccati automaticamente. Per disattivare o temporaneamente o disattivare la funzione di blocco tasti, premere i tasti nel seguente ordine per riottenere l’accesso ai comandi di menu: SU, GIÙ, SINISTRA, DESTRA, ENTER. Selezionare ON per attivare la funzione oppure OFF per disattivarla.

- Language select - Selezione lingua display. Questa funzione permette di scegliere la lingua desiderata

per il menu.

• Premere il tasto ENTER per confermare la scelta.

• Premere il tasto LEFT più volte per uscire dal menu e per salvare le modiche apportate.

DIAMOND19

3.20 INFORMAZIONI SUL DISPOSITIVO

Per visualizzare tutte le informazioni sul dispositivo procedere nel seguente modo:

• Premere il tasto ENTER per accedere al menu principale.

• Premere il tasto UP/DOWN per selezionare l’icona Information, quindi premere il tasto ENTER per acce-

Page 27

DIAMOND19

dere al menu successivo.

• Premere il tasto UP/DOWN per scorrere nel menu, quindi selezionare una delle seguenti informazioni e premere il tasto ENTER per visualizzarla.

- Time Information - Attraverso la funzione Time information è possibile visualizzare sul display il tempo di funzionamento del proiettore.

- Temperature - Attraverso la funzione Temperature è possibile visualizzare sul display la temperatura presente all’interno della testa mobile, dove è situata la lampada. La temperatura può essere visualizzata in gradi Celsius o Fahrenheit (vedi pagina 31).

- Fans Speed - Attraverso la funzione Fans Speed è possibile visualizzare sul display la velocità della ventola presente vicino la lampada. La misura della velocità è espressa in RPM (giri per minuto).

- Channel Value - Attraverso la funzione Channel Value è possibile visualizzare sul display i valori dei canali con cui l’unità funzionerà una volta accesa.

- Error Message - Attraverso la funzione Error Message è possibile visualizzare sul display gli eventuali errori dei canali.

- Fixture Model - Attraverso la funzione Fixture Model è possibile visualizzare sul display il codice del modello e il nome del produttore.

- Software Version - Attraverso la funzione Software Version è possibile visualizzare sul display la versione del software installata.

• Premere il tasto LEFT più volte per uscire dal menu.

3.21 RESET DELLE FUNZIONI

È possibile avviare un programma preimpostato per ripristinare la funzione selezionata:

• Premere il tasto ENTER per accedere al menu principale.

• Premere il tasto UP/DOWN per scorrere nel menu, selezionare l’icona Set, quindi premere il tasto ENTER

per accedere al menu successivo.

• Premere il tasto UP/DOWN per selezionare Reset e premere il tasto ENTER per accedere al menu suc- cessivo.

• Premere il tasto UP/DOWN per scorrere nel menu, quindi selezionare la funzione che si desidera resettare fra All, Pan&Tilt e Others.

• Premere il tasto ENTER per confermare la scelta ed attendere il ripristino della funzione selezionata.

3.22 FUNZIONI SPECIALI

Per DIAMOND19 è possibile accedere alle seguenti funzioni speciali:

No Signal

Selezionare questa funzione per impostare la modalità di funzionamento preferita da attivare nel caso in cui nell’unità non sia presente alcun segnale DMX di ingresso:

• Premere il tasto ENTER per accedere al menu principale.

• Premere il tasto UP/DOWN per scorrere nel menu, selezionare l’icona Set, quindi premere il tasto ENTER

per accedere al menu successivo.

• Premere il tasto UP/DOWN per selezionare UI Set e premere il tasto ENTER per accedere al menu suc- cessivo.

• Premere il tasto UP/DOWN per scorrere nel menu, quindi selezionare No Signal e premere il tasto ENTER per confermare.

• Premere il tasto UP/DOWN per selezionare la modalità di funzionamento preferita: Close/Hold/Auto/Music.

• Premere il tasto ENTER per confermare la scelta.

• Premere il tasto LEFT più volte per uscire dal menu e per salvare le modiche apportate.

Page 28

Fans Mode

Selezionare questa funzione per impostare la modalità di funzionamento delle ventole:

• Premere il tasto ENTER per accedere al menu principale.

• Premere il tasto UP/DOWN per scorrere nel menu, selezionare l’icona Set, quindi premere il tasto ENTER

per accedere al menu successivo.

• Premere il tasto UP/DOWN per selezionare UI Set e premere il tasto ENTER per procedere.

• Premere il tasto UP/DOWN per scorrere nel menu, quindi selezionare Fans Mode e premere il tasto ENTER

per confermare.

• Premere il tasto UP/DOWN per selezionare la modalità Auto Speed/High Speed, quindi premere il tasto ENTER per confermare la scelta.

• Premere il tasto LEFT più volte per uscire dal menu e per salvare le modiche apportate.

Hibernation

Selezionare questa funzione per attivare la modalità standby nell’unità. Tale funzione si attiverà automaticamente dopo un periodo di inattività, denito dall’utente, senza segnale DMX in ingresso. Nella modalità standby la lampada e tutti i motori non verranno alimentati se nessun segnale viene inviato all’unità per un periodo denito dall’utente. L’unità farà un reset automatico e tornerà operativa non appena viene inviato il segnale DMX.

• Premere il tasto ENTER per accedere al menu principale.

• Premere il tasto UP/DOWN per scorrere nel menu, selezionare l’icona Set, quindi premere il tasto ENTER

per accedere al menu successivo.

• Premere il tasto UP/DOWN per selezionare UI Set e premere il tasto ENTER per accedere al menu suc- cessivo.

• Premere il tasto UP/DOWN per scorrere nel menu, quindi selezionare Hibernation e premere il tasto EN- TER per confermare.

• Selezionare il tempo desiderato attraverso i tasti direzionali oppure selezionare Not Hibernation per disa- bilitare tale funzione, quindi premere il tasto ENTER per confermare la scelta.

• Premere il tasto LEFT più volte per uscire dal menu e per salvare le modiche apportate.

DIAMOND19

Fixture ID e RDM

DIAMOND19 possiede la funzione di RDM (Remote Device Management) che rende possibile il controllo remoto di dispositivi connessi via DMX. Con questa funzione è possibile richiamare i vari sottomenu dell’unità. Le impostazioni manuali, come ad esempio la regolazione dell’indirizzo DMX di partenza, non sono più necessarie. Questa funzione diventa particolarmente utile quando il dispositivo è installato in una zona remota. La tecnologia RDM si integra nel DMX senza inuenzare la connessione. I dati RDM vengono trasmessi tramite lo standard XLR a poli 1 e 2. Per questo non sono necessari cavi DMX appositi. Tecnologia RDM e convenzionali dispositivi DMX possono operare in un’unica linea DMX. Se vengono utilizzati splitter DMX e viene usato un controller RDM, gli splitter devono supportare il protocollo RDM. Il numero e il tipo di parametri RDM dipendono dal controller (non incluso) utilizzato.

• Premere il tasto ENTER per accedere al menu principale.

• Premere il tasto UP/DOWN per scorrere nel menu, selezionare l’icona Set, quindi premere il tasto ENTER

per accedere al menu successivo.

• Premere il tasto UP/DOWN per selezionare Fixture ID e premere il tasto ENTER per accedere al menu successivo.

• Premere il tasto UP/DOWN per scorrere nel menu, quindi selezionare Password e premere il tasto ENTER per confermare.

• Tramite i tasti direzionali inserire la password 050 e premere il tasto ENTER per confermare.

• Una volta inserita la password è possibile impostare il PID Code, necessario per controllare l’unità con

il protocollo RDM. Premere il tasto UP/DOWN per scorrere nel menu, quindi selezionare PID Code e pre-

Page 29

DIAMOND19

mere il tasto ENTER per confermare.

• Attraverso i tasti direzionali inserire il PID Code, quindi premere il tasto ENTER per confermare la scelta.

• Premere il tasto LEFT più volte per uscire dal menu e per salvare le modiche apportate.

Calibration

Selezionare questa funzione per calibrare e regolare le ruote degli eetti nelle loro posizioni corrette:

• Premere il tasto ENTER per accedere al menu principale.

• Premere il tasto UP/DOWN per scorrere nel menu, selezionare l’icona Set, quindi premere il tasto ENTER

per accedere al menu successivo.

• Premere il tasto UP/DOWN per selezionare Calibration e premere il tasto ENTER per procedere.

• Premere il tasto UP/DOWN per scorrere nel menu, quindi selezionare Password e premere il tasto ENTER

per confermare.

• Tramite i tasti direzionali inserire la password 050 e premere il tasto ENTER per confermare.

• Una volta inserita la password è possibile impostare i valori di Pan, Tilt. Premere il tasto UP/DOWN per

scorrere nel menu, quindi selezionare una delle funzioni appena citate e premere il tasto ENTER per confermare la scelta.

• Attraverso i tasti direzionali inserire il valore desiderato, quindi premere il tasto ENTER per confermare la scelta.

• Premere il tasto LEFT più volte per uscire dal menu e per salvare le modiche apportate.

Reload Default

Selezionare questa funzione per ripristinare l’unità alle impostazioni di fabbrica:

• Premere il tasto ENTER per accedere al menu principale.

• Premere il tasto UP/DOWN per scorrere nel menu, selezionare l’icona Set, quindi premere il tasto ENTER

per accedere al menu successivo.

• Premere il tasto UP/DOWN per selezionare Reload Default e premere il tasto ENTER per procedere.

• Premere il tasto UP/DOWN per selezionare la modalità di ripristino preferita Basic Reload/Program Reload/

Private Reload/All Reload, quindi premere il tasto ENTER per confermare.

• Premere i tasti UP/DOWN per selezionare ON oppure OFF, quindi premere il tasto ENTER per confermare.

Temperature C/F

Selezionare questa funzione per impostare l’unità di misura della temperatura visualizzata sul display:

• Premere il tasto ENTER per accedere al menu principale.

• Premere il tasto UP/DOWN per scorrere nel menu, selezionare l’icona Set, quindi premere il tasto ENTER

per accedere al menu successivo.

• Premere il tasto UP/DOWN per selezionare UI Set e premere il tasto ENTER per procedere.

• Premere il tasto UP/DOWN per scorrere nel menu, quindi selezionare Temperature C/F e premere il tasto

ENTER per confermare.

• Premere il tasto UP/DOWN per selezionare l’unità di misura Celsius/Fahrenheit, quindi premere il tasto ENTER per confermare la scelta.

• Premere il tasto LEFT più volte per uscire dal menu e per salvare le modiche apportate.

Page 30

DIAMOND19

- 4 - MANUTENZIONE

4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO

• Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualicato.

• Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare nché l’unità non si sia rareddata.

• Tutte le viti utilizzate per l’installazione dell’unità e le sue parti dovrebbero essere assicurate saldamen-

te e non dovrebbero essere corrose.

• Alloggiamenti, elementi di ssaggio e di installazione (sotto, truss, sospensioni) dovrebbero essere totalmente esenti da qualsiasi deformazione.

• Quando una lente ottica è visibilmente danneggiata a causa di rotture o gra profondi, deve essere sostituita.

• I cavi di alimentazione devono essere in condizione impeccabile e dovrebbero essere sostituiti immediatamente nel momento in cui anche un piccolo problema viene rilevato.

• Al ne di proteggere l’unità da surriscaldamento, le ventole di rareddamento (e nel caso) le aperture di ventilazione, devono essere pulite mensilmente.

Per mantenere funzionalità e rendimento ottimali per lungo tempo è indispensabile eettuare una pulizia periodica delle parti soggette all’accumulo di polveri e grassi. La frequenza con la quale eettuare le operazioni sotto indicate dipende da diversi fattori, quali la quantità di movimenti degli eetti e la qualità dell’ambiente di lavoro (umidità dell’aria, presenza di polvere, salsedine, ecc.). Per rimuovere lo sporco dal riettore, dalle lenti e dai ltri usare un panno morbido inumidito di un qualsiasi liquido detergente per la pulizia del vetro. Annualmente si consiglia di sottoporre il proiettore a personale tecnico qualicato per una manutenzione straordinaria consistente almeno nelle seguenti operazioni:

- Pulizia generale delle parti interne.

- Ripristino della lubricazione di tutte le parti soggette ad attrito tramite l’utilizzo di lubricanti appropriati.

- Controllo visivo generale di componenti interni, cablaggio, parti meccaniche, ecc.

- Controlli elettrici, fotometrici e funzionali; eventuali riparazioni.

Attenzione: consigliamo che la pulizia interna sia eseguita da personale qualicato!

4.2 SOSTITUZIONE FUSIBILE

1. Assicurarsi di scollegare il cavo di alimentazione del proiettore prima di sostituire un fusibile bruciato.

2. Con un cacciavite, rimuovere il portafusibile dalla sua sede e il fusibile bruciato dal suo supporto; sostituire il fusibile con uno identico per tipologia e valore.

3. Inserire il portafusibile al suo posto e ricollegare l’alimentazione.

Fig.8

Page 31

DIAMOND19

4.3 RISOLUZIONE DEI PROBLEMI

Anomalie Possibili cause Controlli e rimedi

Il proiettore non illumina

Bassa intensità di luce generale

Il proiettore non è alimentato

Il proiettore non risponde al DMX

• Mancanza di alimentazione di rete

• Dimmer impostato a 0

• Tutti i colori impostati a 0

• LED difettoso/i

• Scheda LED difettosa

• Lenti sporche

• Lente disallineata

• Mancanza di alimentazione di rete

• Cavo di alimentazione danneggiato

• Alimentatore interno difettoso

• Indirizzamento DMX errato

• Cavo di segnale DMX difettoso

• Rimbalzo segnale DMX

• Vericare la presenza della tensione alimentazione

• Incrementare i valori del canale dimmer

• Incrementare i valori dei canali colori

• Sostituire scheda LED

• Pulire il dispositivo regolarmente

• Installare il gruppo ottico correttamente

• Vericare la presenza della tensione alimentazione

• Controllare il cavo di alimentazione

• Sostituire l'alimentatore interno

• Controllare il pannello di controllo e

l'indirizzamento delle unità

• Controllare il cavo di segnale DMX

• Installare una terminazione DMX come suggerito

Rivolgersi a un centro di assistenza tecnico autorizzato nel caso in cui il problema non sia riportato in tabella.

Page 32

reproduced in any form or by any means for any commercial use.

In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the

characteristics stated in this instruction manual at any time and without prior notice.

All revisions and updates are available in the ‘manuals’ section on site www.musiclights.it

Page 33

DIAMOND19

TABLE OF CONTENTS

Safety

General instructions Warnings and installation precautions General information

1 Introduction

1. 1 Description

1. 2 Technical specications

1. 3 Operating elements and connections

2 Installation

2. 1 Mounting

3 Functions and settings

3. 1 Operation

3. 2 Basic

3. 3 Menu structure

3. 4 Slave Receive mode

3. 5 Operation in automatic mode

3. 6 Scenes Record mode

3. 7 Music mode

3. 8 Sensitivity microphone

3. 9 Linking

3. 10 DMX mode

3. 11 DMX conguration

3. 12 DMX addressing

3. 13 Connection of the DMX line

3. 14 Construction of the DMX termination

3. 15 DMX control

3. 16 Wireless control settings

3. 17 Fixture settings

3. 18 Lamp settings

3. 19 Display settings

3. 20 Fixture information

3. 21 Reset functions

3. 22 Special functions

2 2 3

4 4 7

9 9 10 12 13 14 14 15 15 15 15 16 17 17 18 23 23 23 24 24 25 25

Packing content

4 Maintenance

4. 1 Maintenance and cleaning the unit

4. 2 Fuse replacement

4. 3 Trouble shooting

Warranty

• DIAMOND19

• Mount bracket

• User manual

28 28 29

Page 34

WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit.

DIAMOND19

SAFETY

General instruction

• The products referred to in this manual conform to the European Community Directives and are therefore marked with .

• The unit is supplied with hazardous network voltage (230V~). Leave servicing to skilled personnel only. Never make any modications on the unit not described in this instruction manual, otherwise you will risk an electric shock.

• Connection must be made to a power supply system tted with ecient earthing (Class I appliance according to standard EN 60598-1). It is, moreover, recommended to protect the supply lines of the units from indirect contact and/or shorting to earth by using appropriately sized residual current devices.

• The connection to the main network of electric distribution must be carried out by a qualied electrical installer. Check that the main frequency and voltage correspond to those for which the unit is designed as given on the electrical data label.

• This unit is not for home use, only professional applications.

• Never use the xture under the following conditions:

- in places wet;

- in places subject to vibrations or bumps;

- in places with an ambient temperature of over 45°C.

• Make certain that no inammable liquids, water or metal objects enter the xture.

• Do not dismantle or modify the xture.

• All work must always be carried out by qualied technical personnel. Contact the nearest sales point for

an inspection or contact the manufacturer directly.

• If the unit is to be put out of operation denitively, take it to a local recycling plant for a disposal which is not harmful to the environment.

Warnings and installation precautions

• If this device will be operated in any way dierent to the one described in this manual, it may suer damage and the guarantee becomes void. Furthermore, any other operation may lead to dangers like short circuit, burns, electric shock, etc.

• Before starting any maintenance work or cleaning the projector, cut o power from the main supply.

• Always additionally secure the projector with the safety rope. When carrying out any work, always com-

ply scrupulously with all the regulations (particularly regarding safety) currently in force in the country in which the xture’s being used.

• For inside use only. Not designed for outside use.

• The minimum distance between the xture and surrounding walls must be more than 50 cm and the

air vents at the housing must not be covered in any case.

• Install the xture in a well ventilated place.

• Keep any inammable material at a safe distance from the xture.

• The maximum temperature that can be reached on the external surface of the tting, in a thermally

steady state, is high. After power o, please cool down over 15 minutes.

• Shields, lenses or ultraviolet screens shall be changed if they have become damaged to such an extent that their eectiveness is impaired.

• The lamp (LED) shall be changed if it has become damaged or thermally deformed.

• Never look directly at the light beam. Please note that fast changes in lighting, e. g. ashing light, may

trigger epileptic seizures in photosensitive persons or persons with epilepsy.

Page 35

DIAMOND19

GENERAL INFORMATION

Shipments and claims

The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual damage will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

Warranty and returns

The guarantee covers the xture in compliance with existing regulations. You can nd the full version of the “General Guarantee Conditions” on our web site www.musiclights.it. Please remember to register the piece of equipment soon after you purchase it, logging on www.musiclights.it. The product can be also registered lling in and sending the form available on your guarantee certicate. For all purposes, the validity of the guarantee is endorsed solely on presentation of the guarantee certicate. Music & Lights will verify the validity of the claim through examination of the defect in relation to proper use and the actual validity of the guarantee. Music & Lights will eventually provide replacement or repair of the products declining, however, any obligation of compensation for direct or indirect damage resulting from faultiness.

Page 36

DIAMOND19

- 1 - INTRODUCTION

1.1 DESCRIPTION

DIAMOND is an hybrid luminaire oering rst WBFX technology in the Prolights range. DIAMOND WBFX technology establishes a new concept of versatility oering three operating modes: high performance Washlight with advanced color calibration , punchy Beam light and amazing FX graphic generator, revealing itself as a true creative tool for the LDs. DIAMOND is equipped with 19x15W RGBW/Full Color Osram Ostar LED driven to 1A and it is the brightest LED xture in its category oering one of the highest lumen/W ratio in the industry, through the combination of high-end LED source, new optic design ,and the most advanced liquid-cooling system and PSU managment on the maket. A 1:11 Fast-Zoom system oers a fully variable beam of 6°-66°, remaining even in the whole range and making this xture useful in both indoor venues as TV studios and music hall and outdoor large environments as stadium and arenas. The “Wash-mode” features a perfect color calibration system and homogeneous light distribution through the application of reex-technique where color are pre-mixed in the internal optical channels. The “Beam-mode” enters in action when DIAMOND is zoomed to 6° featuring a parallel beam and the xture becomes an ultra-bright mid-air eect light. The “FX-mode” is obtained through a state of the art combination between the honey-comb gapless optic design, pixel control of every individual LED and the advanced rmware features. DIAMOND oers several DMX mode with mltiple pre-built static and dynamic patterns which can be controlled on dierent layers and variable in speed and position also in the basic DMX mode with low channels requirements. Extreme speed and precision of movements is guaranteed by the ultra-lightweight chassis and by usage of special motors, allowing DIAMOND to be fast, reactive and precise in its movements. SHINE series electronic design oers advanced features as colorful high-denition LCD display with multilanguage Menu, battery backup, RDM, hibernation, color bounce, advanced diagnostic, dimmer control and color managment system. .

1.2 TECHNICAL SPECIFICATIONS

Light source and optics

• 19 x 15W RGBW FullColor Osram Ostar LEDs

• Driving current: 1A

• Lux @3m: 22’000

• Honey-comb gapless plano convex optics

• Colour synthesis: RGBW FullColor mixing (>16 million colours) for a limitless colour range and variable

CTC control

• White temperature presets: 3200K~10000K

• Beam angle: 6°-66° Fast-Zoom with 1:11 ratio

• Electronic linear zoom with motorized and scrolling lens panel

• LEDs average life span: >50’000 h

Dimmer/Shutter/Strobe/Colors/Pixels

• 0-100% linear dimmer

• Independent shutter and fading eects with adjustable speed and random strobe

• Strobe: Electronic, 1-25 ash per second

• Virtual color wheel with LEE and rainbow presets

• CTC control through independent DMX channel

• Color Bounce eect

• Several pre-built pixel Macros with adustable Speed, Color, Dimmer

Page 37

DIAMOND19

Electronics

• Color LCD display with high resolution for simplied access to control menu, conguration and DMX addressing

• Menu language: English, French, Spanish

• 4 DMX congurations available: 16/17/18/30 channels for full exibility and control (preliminary)

• 2,4GHz WDMX receiver by Wireless Solutions (optional)

• Input and output signal through 3p and 5p XLR connectors

• RDM ready to set DMX Address, Display Flip, X/Y Reverse and more settings

• RDM monitors Voltage, Current, Power Consumption Of Lamp

• Firmware Upgrade Via DMX

• Hibernation When Lost DMX For Preset Time

• Advanced diagnostic system for all PCBs, with thermal and fan rotation control

• “ENERGY SAVE” mode: 50% reduction of power consumption during blackout status

• Remote unit reset by DMX

• Fixture life timer

• Temperature indication of base, arm, head

• Battery backup for user operation without connecting to the main

Structure and moving body

• Internal protection: IP20

• New cutting-edge liquid cooling system, which allows a better temperature management of LED

board to deliver higher output

• Cooling: forced ventilation with low-noise fans, no heat generation

• Power cable (shuko 1,5mt) included

• Motion Angle: Pan = 630° (2,20 sec) Tilt = 265° (0,85 sec)

• Pan/Tilt resolution: 8-bit or 16-bit:

• Pan = 2,47° Pan Fine = 0,009° Tilt = 1,03° Tilt Fine = 0,004°

• Suspension and xing: any possible working position through “quick lock” omega brackets (included)

Power supply

• Power supply: 100-240V 50/60Hz

• Connections: PowerCON IN/OUT

• Power output allowing up to 6 units to be connected on a single power line (at 230V)

• Max power consumption: 316W

Weight and dimensions

• Weight: 11 kg

• Dimensions (WxHxD): 338x235x430mm

Page 38

449

6°- 66°

DIAMOND19

338

Technical drawing

21880/1600lx

5.0m

7670/711lx

7.5m

Illuminance at a Distance

3500/336lx

Lux Center Beam Angle: 6°- 66° Beam Width

Photometric data

235

0.54/4.04m

0.75/6.59m

1.01/9.78m

Fig.1

Page 39

DIAMOND19

1.3 OPERATING ELEMENTS AND CONNECTIONS

View A

5 6

7 9 11

1. MOVING HEAD

2. ROTARY ARM

3. HANDLE

4. LED INDICATOR "WDMX"

5. MICROPHONE

6. CONTROL PANEL with LCD display and 5 button used to access

the control panel functions and manage them.

7. DMX OUT ( 3-pole XLR): 1 = ground, 2 = DMX -, 3 = DMX +

8. DMX IN (3-pole XLR): 1 = ground, 2 = DMX -, 3 = DMX +

9. DMX OUT (5-pole XLR): 1 = ground, 2 = DMX-, 3 = DMX+, 4 N/C, 5 N/C

10. DMX IN (5-pole XLR): 1 = ground, 2 = DMX-, 3 = DMX+, 4 N/C, 5 N/C

11. POWER IN (PowerCON IN): for connection to a socket (100-240V~/50-60Hz) via the supplied mains cable.

12. POWER OUT (PowerCON OUT): power output for connection of multiple units in series.

13. MAIN FUSE HOLDER: replace a burnt-out fuse by one of the same type only.

View B

8 10 1312

Fig.2

Page 40

DIAMOND19

- 2 - INSTALLATION

2.1 MOUNTING

The DIAMOND19 may be set up on a solid and even surface. By means of the xing facilities of the baseplate, the unit can also be mounted upside down to a cross arm. The base plate is shown in g.3. For xing, stable mounting clips are required. According to the gure, the bolts of the brackets are placed into the openings provided in the base plate and turned clockwise until they lock (to the stop). Always ensure that the unit is rmly xed to avoid vibration and slipping while operating. The mounting place must be of sucient stability and be able to support a weight of 10 times of the unit’s weight. When carrying out any installation, always comply scrupulously with all the regulations (particularly regarding safety) currently in force in the country in which the xture’s being used. Always additionally secure the projector with the safety rope from falling down. For this purpose, fasten the safety rope at a suitable position so that the maximum fall of the projector will be 20 cm.

SAFETY CABLE

CLAMP

OMEGA BRACKETS

Fig.3

Page 41

DIAMOND19

- 3 - FUNCTIONS AND SETTINGS

3.1 OPERATION

Connect the supplied main cable to a socket (100-240V~/50-60Hz). The unit will run built-in program to reset all motors to their home position. Shortly after that the DIAMOND19 is ready for operation. To switch o, disconnect the mains plug from the socket. For a more convenient operation it is recommended to connect the unit to a socket which can be switched on and o via light switch.

3.2 BASIC

The DIAMOND19 has a LCD display and 5 button used to access the control panel functions and manage them (g.4).

Battery

LEFT RIGHT UP DOWN ENTER BATTERY

Return to the top level

CONNECT

Commute from units, tens, hundred in the menu

LIGHT

Increases the value displayed or passes to the previous item in a menu

INFORMATION

Decreases the value displayed or passes to the next item in the menu

Fig.4 - Functions of the buttons and display icons

Conrms the displayed value, or activates the displayed function, or enters the successive menu

SET

PROGRAM

Used to activate the backup battery. It allows to switching display interface without main power

Page 42

3.3 MENU STRUCTURE

1 Connect

2 Light

DMX Address

Wireless DMX

Max Temperature

Lamp Adjust

DIAMOND19

Value (1-512)

Value (80°-139° C)

Control

Pan

Pan Fine

Tilt

Tilt Fine

Pan&Tilt Speed

Pan&Tilt Fun

Shutter Fun

Shutter

Dimmer

Color Function

Virtual Color1

Virtual Color2

Red-All

Green-All

Blue-All

White-All

Zoom

Foreground

Background

Pattern

Pattern Speed

Pattern Byte 1

Pattern Byte 2

Pattern Byte 3

Pattern Byte 4

Pattern Byte 5

Pattern Byte 7

Pattern Byte 8

Pattern Byte 9

Pattern Byte 10

ð ð ð ð ð ð ð ð ð ð ð ð ð ð ð ð ð ð ð ð ð ð ð ð ð ð ð ð ð ð ð

Value (000-255)

Page 43

DIAMOND19

3 Information

4 Set

Time Info.

Temperature

Fans Speed

Channel Value

Error Message

Fixture Model

Software Ver.

Reset

Movement

UI Set

Users

Calibration

Fixture ID

Wireless Set

All

Pan & Tilt

Others

Pan Reverse

Tilt Reverse

Pan Degree

Encoders

Pan/Tilt Mode

Mic Sens.

No Signal

Temperature C/F

Fans Mode

Hibernation

Backlight

Flip Display

Display Bright

Brand Show

Key Lock

Language

User Mode

Edit User

Password

Pan

Tilt

Name

Password

PID Code

DMX On Cable

ON/OFF

540/630

ON/OFF

Standard/Smooth

Value (00-99%)

Close/Hold/Auto/Music

Celsius/Fahrenheit

Auto Speed/High Speed

Not Hibernation/Min (01-99)

Always On/Min (01-99)

ON/OFF

Value (00-31)

ON/OFF

EN/FR/SP...

Standard/Extended1/Extended2/Basic-8bit/...

Max Channel/Control/Pan/Pan Fine/Tilt/Tilt Fine...

050 (insert to unlock the following settings)

Value (-128-127)

Fixture ID Name

050 (insert to unlock the following settings)

00001

ON/OFF

Page 44

DIAMOND19

5 Program

Wireless Set

Reload Default

Play

Select Chase

Edit Chases

Edit Scenes

Scenes Record

ð ð

Reset Connect

Basic Reload

Program Reload

Password

Private Reload

All Reload

DMX Receive

Slave Receive

Sequence

Music

Chase Part 1

Chase Part 2

Chase Part 3

Edit Chase 1

Edit Chase 2

Edit Chase ...

Edit Chase 8

Edit Scenes 001

Edit Scenes 002

Edit Scenes ...

Edit Scenes 250

Sc XX - Sc XX

ON/OFF

050 (insert to unlock the following settings)

ON/OFF

Part 1 Receive/Part 2 Receive/Part 3 Receive

Alone/Master

Chase 1 - Chase 8

Chase Test/ Step 1 - Step 64

Control/.../Fade Time/Scene Time/External Input

Control/Pan/Pan Fine/Tilt/Tilt Fine...

3.4 SLAVE RECEIVE MODE

This mode will allow you to link up the units together without a controller. Choose a unit to function as the Master. The unit must be the rst unit in line; other units will work as slave with the same eect. A Master unit can send up to 3 dierent data groups to the Slave units, i.e. a Master unit can start 3 dierent Slave units, which run 3 dierent programs. The Master unit sends the 3 program parts in a continuous loop. The Slave unit receives data from the Master unit according to the group which the Slave unit was assigned to. For example, if a slave device is set to Receive Part 1, the Master unit Slave unit will send the automated Chase Part 1; if set to Receive Part 2, the Chase Part 2 Slave units will receive from the Master. To set the drive as a slave, proceed as follows:

• Press the ENTER button to access the main menu.

• Press the UP/DOWN button to scroll the menu, select the Program icon, then press the ENTER button to

enter the next menu.

• Press the UP/DOWN button to scroll through the menu, and then select Play and press the ENTER button to enter the next menu.

Page 45

DIAMOND19

• Press the UP/DOWN button to scroll through the menu, and select Slave Receive and press ENTER to conrm.

• Press the UP/DOWN button to select the dierent modes of operation Part 1 Receive/Receive Part 2/Part 3 Receive, and then press the ENTER button to conrm your choice.

• Press the LEFT button repeatedly to exit the menu and save changes.

Select the desired program on the master unit (described in section 3.5). Use the DMX connectors of the DIAMOND19 and an XLR cable to form a chain of units. Under certain conditions and lengths you want to make a termination as shown on page 17.

3.5 OPERATIONS IN AUTOMATIC MODE

The unit independently runs through its show. Before you send an automatic program you need to set the drive as Master/Alone:

• Press the ENTER button to access the main menu.

• Press the UP/DOWN button to scroll the menu, select the Program icon, then press the ENTER button to

enter the next menu.

• Press the UP/DOWN button to scroll through the menu, select Play and press the ENTER button to enter the next menu.

• Press the UP/DOWN button to scroll through the menu, select Sequence and press ENTER to conrm your choice.

• Press the UP/DOWN button to select the mode of operation:

- Master, if the unit is connected in series with other units and it acts as the Master;

- Alone, if the unit is not connected to other units.

• Press the ENTER button to conrm your choice.

• Press the LEFT button repeatedly to exit the menu and save changes.

The unit will go into automatic mode by executing the program automatically.

Select Chase

The function Select Chase lets you choose the automatic program to actually run.

• Press the ENTER button to access the main menu.

• Press the UP/DOWN button to scroll the menu, select the Program icon, then press the ENTER button to

enter the next menu.

• Press the UP/DOWN button to scroll through the menu, select Select Chase and press the ENTER button to enter the next menu.

• Press the UP/DOWN button to scroll through the menu, then select Chase Part 1/Chase Part 2/Chase Part 3 and press ENTER to conrm.

• Press the UP/DOWN button to select Chase1-Chase8, and press the ENTER button to conrm.

• Press the LEFT button repeatedly to exit the menu and save changes.

Edit Chases

The function Edit Chases allows you to create automatic pre-programmed show. The automatic programs Chase Part1/2/3 are each divided into Chase1-Chase8. Each Chase can be composed of 1-64 step that can be congured through the following procedure:

• Press the ENTER button to access the main menu.

• Press the UP/DOWN button to scroll the menu, select the Program icon, then press the ENTER button to

enter the next menu.

• Press the UP/DOWN button to scroll through the menu, select Edit Chases and press the ENTER button to enter the next menu.

• Press the UP/DOWN button to scroll through the menu, select Edit Chase 1 - Edit Chase 8, then press the ENTER button to conrm.

Page 46

• Press the UP/DOWN button to select the Step 01 - Step 64, and press ENTER to conrm.

• Press the UP/DOWN button to select the Scene you want to set for the Step chosen, and then press

ENTER to conrm.

• Press the LEFT button repeatedly to exit the menu and save changes.

Edit Scenes

The function Edit Scenes allows you to create individual scenes to be included in the Chase Step.

• Press the ENTER button to access the main menu.

• Press the UP/DOWN button to scroll the menu, select the Program icon, then press the ENTER button to

enter the next menu.

• Press the UP/DOWN button to scroll through the menu, select Edit Scenes and press the ENTER button to enter the next menu.

• Press the UP/DOWN button to scroll through the menu, select Edit Scene 001 - Edit Scene 250, then press the ENTER button to conrm.

• Press the UP/DOWN button to select the desired function you want to edit (Control, Pan, Tilt, etc..), Then press the ENTER button to conrm.

• Press the UP/DOWN button to change the value of the function, then press the ENTER button to conrm.

• Press the LEFT button repeatedly to exit the menu and save changes.

3.6 SCENES RECORD MODE

DIAMOND19 is equipped with a built-in DMX recorder by which you can transmit the programmed scenes from your DMX-controller to the device. Proceed as follows to store the sequence of scenes in the unit.

• Press the ENTER button to access the main menu.

• Press the UP/DOWN button to scroll through the menu, select the Program icon, then press the ENTER

button to enter the next menu.

• Press the UP/DOWN button to scroll through the menu, select Scenes Record and press the ENTER button to enter the next menu.

• Press the UP/DOWN button to adjust the scene at the beginning and end to be inserted in the automatic program, then press the ENTER button to conrm.

• Press the LEFT button repeatedly to exit the menu and save changes.

When recalling scenes from the controller will automatically be transmitted to the device.

DIAMOND19

3.7 MUSIC MODE

In music mode, via its integrated microphone, the unit can be controlled by music with a clear rhythm in the bass range. If the music control should not work optimally, increase the volume or reduce the distance between the sound source and the light eect unit or alternatively increase the sensitivity of the microphone.

• Press the ENTER button to access the main menu.

• Press the UP/DOWN button to scroll the menu, select the Program icon, then press the ENTER button to

enter the next menu.

• Press the UP/DOWN button to scroll through the menu, select Play and press the ENTER button to enter the next menu.

• Press the UP/DOWN button to scroll through the menu, select Music and press ENTER to conrm.

• Press the UP/DOWN button to select the mode of operation:

- Master, if the mobile head is connected in series to other units, and it performs the Master function;

- Alone, if the xture is not connected to other units.

• Press the ENTER button to conrm your choice.

Page 47

DIAMOND19

• Press the LEFT button repeatedly to exit the menu and save changes. The unit will go into music mode by executing an automatic program to the rhythm of music.

3.8 SENSITIVITY MICROPHONE

Select this function to set the value of the sensitivity of the microphone for use with a music control:

• Press the ENTER button to access the main menu.

• Press the UP/DOWN button to scroll the menu, select the Set icon, then press the ENTER button to enter

the next menu.

• Press the UP/DOWN button to scroll through the menu, select UI Set, and press the ENTER button to enter the next menu.

• Press the UP/DOWN button to scroll through the menu, then select Mic Sens. and press ENTER to conrm.

• Press the UP/DOWN button to adjust the level of sensitivity of the microphone, and then press the

ENTER button to conrm your choice.

• Press the LEFT button repeatedly to exit the menu and save changes.

3.9 LINKING

Several units may be interconnected in order to control all further slave units to the same eect of the master unit.

1. Connect the DMX OUT of the master unit via 3/5-pole XLR cable to the DMX IN of the rst slave unit.

2. Connect the DMX OUT of the rst slave unit to the DMX IN of the second slave unit, etc. until all units are connected in a chain.

3.10 DMX MODE

To enter the DMX mode, follow these steps:

• Press the ENTER button to access the main menu.

• Press the UP/DOWN button to scroll the menu, select the Connec t icon, then press the ENTER button to

enter the next menu.

• Press the UP/DOWN button to scroll through the menu, select the DMX Address and press the ENTER key.

• Press the arrow keys to select the desired value (001-512).

• Press the ENTER key to conrm the setting.

• Press the LEFT button repeatedly to exit the menu and save changes.

3.11 DMX CONFIGURATION

The DIAMOND19 has 5 DMX channel congurations which can be accessed from the control panel.

• Press the ENTER button to access the main menu.

• Press the UP/DOWN button to scroll the menu, select the Set icon, then press the ENTER button to enter

the next menu.

• Press the UP/DOWN button to scroll through the menu, select Users and press the ENTER button to enter the next menu.

• Press the UP/DOWN button to scroll through the menu, select User Mode and press ENTER to conrm your choice.

• Use the UP/DOWN button to select the desired DMX channel conguration (Standard, Extended1, Extended2, Basic-8bit, Basic-16bit, User), then press the ENTER button to conrm your choice.

• Press the LEFT button repeatedly to exit the menu and save changes.

The tables on page 18 show the mode of operation and their values DMX. The unit is equipped with 3/5-pole XLR connections.

Page 48

DIAMOND19

Edit User

The Edit User, in the same menu, allows you to create a prole of personalized functions. You can change the parameters of the various functions (Control, Pan, Tilt, etc.). Once you’ve created your custom prole, you can use it by selecting the USER mode as described above.

3.12 DMX ADDRESSING

For operation via light control unit with DMX512 protocol, is sucient connect the controller to DIAMOND19. To able to operate the DIAMOND19 with a light controller, adjust the DMX start address for the rst a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the rst DMX channel, adjust the start address 33 on the DIAMOND19. The other functions of the light eect panel are then automatically assigned to the following addresses. An example with the start address 33 is shown below:

Number of

DMX channels

Start address

(example)

DMX Address

occupied

Next possible start

address for unit No. 1

Next possible start

address for unit No. 2

19 33 33-51 52 71 90

32 33 33-64 65 97 129

98 33 33-130 131 229 327

18 33 33-50 51 69 87

20 33 33-52 53 73 93

DMX Address: 75DMX Address: 47DMX Address: 33 DMX Address: 61

DMX512 Controller

Next possible start

address for unit No. 3

. . . . . . . . . . . .

Fig.5 - Example 19 DMX channels conguration

Page 49

DIAMOND19

3.13 CONNECTION OF THE DMX LINE

DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω impedance and low capacity. The following diagram shows the connection mode:

DMX - INPUT

XLR plug

Pin1 : GND - Shield Pin2 : - Negative Pin3 : + Positive Pin4 : N/C Pin5 : N/C

DMX - OUTPUT

XLR socket

Fig.6

ATTENTION The screened parts of the cable (sleeve) must never be connected to the system’s earth, as this would cause faulty xture and controller operation. Over long runs can be necessary to insert a DMX level matching amplier. For those connections the use of balanced microphone cable is not recommended because it cannot transmit control DMX data reliably.

• Connect the controller DMX input to the DMX output of the rst unit.

• Connect the DMX output to the DMX input of the following unit. Connect again the output to the input

of the following unit until all the units are connected in chain.

• When the signal cable has to run longer distance is recommended to insert a DMX termination on the last unit.

3.14 CONSTRUCTION OF THE DMX TERMINATION

The termination avoids the risk of DMX 512 signals being reected back along the cable when they reaches the end of the line: under certain conditions and with certain cable lengths, this could cause them to cancel the original signals. The termination is prepared by soldering a 120Ω 1/4 W resistor between pins 2 and 3 of the 5-pin male XLR connector, as shown in gure.

Example: 3 pin XLR connector

Fig.7

Page 50

3.15 DMX CONTROL

DIAMOND19

STAND EXT-1 EXT-2 BAS-8 BAS-16

19 Ch 32 Ch 98 Ch 18 Ch 20 Ch

1 1 1 1 1

2 2 2

2 3 3 2 3

4 4 4

3 5 5 3 5

6 6

4 7 7

5 8 8

4 6

FUNCTION DMX

Value

PAN

0~100% 000 - 255

PAN FINE

0~100% 000 - 255

TILT

0~100% 000 - 255

TILT FINE

0~100% 000 - 255

MOVEMENT SPEED

Fast to slow 000 - 255

MOVEMENT FUNCTION

Normal Movement with backout TBD

SHUTTER FUNCTION

Normal Shutter Functions Pulse-eect Forward Pulse-eect Reverse Random strobe TBD

SHUTTER Normal Shutter Functions

Close Strobe Rate (slow to fast) Open

Pulse-eect Forward

Close Strobe Rate (slow to fast) Open

Pulse-eect Reverse

Close Strobe Rate (slow to fast) Open

Random Strobe

Close Strobe Rate (slow to fast) Open

SHUTTER

Shutter closed No function (shutter open) Strobe eect slow to fast

000 - 015 016 - 031 032 - 255

000 - 015 016 - 031 032 - 047 048 - 063 064 - 255

000 - 031 032 - 223 224 - 255

000 - 031 032 - 063 064 - 095

Page 51

DIAMOND19

STAND EXT-1 EXT-2 BAS-8 BAS-16

19 Ch 32 Ch 98 Ch 14 Ch 16 Ch

4 6

6 9 9 5 7

7 10 10 6 8

8 11 11 7 9

9 12 12 8 10

FUNCTION DMX

Value

No function (shutter open) Pulse-eect in sequences No function (shutter open) Random strobe eect slow to fast No function (shutter open)

DIMMER

Dimmer (close to open) 000 - 255

VIRTUAL COLOR FUNCTION

On Function CTC Function Forward Spin Reverse Spin Continuous Color Bounce TBD

VIRTUAL COLOR 1 CTC Function

Color Temperature Correction 2000K->2700K White 3200K White 4200K White 5600K White 8000K

Forward Spin

Rainbow Eect (Slow to Fast)

Reverse Spin

Rainbow Eect (Slow to Fast)

Continuous & Color Bounce

VIRTUAL COLOR 2 (Only on Color Bounce) Color Bounce

Black Red

096 - 127 128 - 159 160 - 191 192 - 223 224 - 255

000 - 015 016 - 031 032 - 047 048 - 063 064 - 079 080 - 111 112 - 255

000 - 223 224 - 231 232 - 239 240 - 247 248 - 255

000 - 255

000 - 000 001 - 001 002 - 002

003 - 003

004 - 004 005 - 046 047 - 088 089 - 130 131 - 172 173 - 214 215 - 255

000 - 000 001 - 001

Page 52

DIAMOND19

STAND EXT-1 EXT-2 BAS-8 BAS-16

19 Ch 32 Ch 98 Ch 18 Ch 20 Ch

9 12 12 8 10

10 13 13 9 11

11 14 14 10 12

12 15 15 11 13

13 16 16 12 14

14 17 17 13 15

15 18 18 14 16

16 19 19 15 17

17 20 20 16 18

18 21 21 17 19

FUNCTION DMX

Value

RED-ALL

0~100% 000 - 255

GREEN-ALL

0~100% 000 - 255

BLUE-ALL

0~100% 000 - 255

WHITE-ALL

0~100% 000 - 255

ZOOM

small angle -> big angle 000 - 255

FOREGROUND

No Function Foreground Color

BACKGROUND

No Function Foreground Color

PATTERN

On Pattern Pattern control Pattern Eect 1~14

PATTERN SPEED Pattern control

Picture Eect 1-250

Pattern Eect

slow -> Fast

PATTERN BYTE 1 Direct access to Pattern of LED1 & LED2

Bit0=LED1 Red Switch Bit1=LED1 Green Switch Bit2=LED1 Blue Switch Bit3=LED1 White Switch

002 - 002

003 - 003

004 - 004 005 - 046 047 - 088 089 - 130 131 - 172 173 - 214 215 - 255

000 - 015 016 - 255

000 - 015 016 - 031 032 - 255

003 - 252

000 - 255

000 - 255 000 - 001 000 - 002 000 - 004 000 - 008

Page 53
