Page 1

BATSTRIP160

LINEAR LED PROJECTOR

Manuale Utente

User Manual

ENIT

Page 2

Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso.

Al ne di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modicare, in

qualunque momento e senza preavviso, le speciche menzionate nel presente manuale di istruzioni.

Tutte le revisioni e gli aggiornamenti sono disponibili nella sezione 'Manuali' sul sito www.musiclights.it

La riproduzione - anche parziale - per propri scopi commerciali è vietata.

REV.001-05/13

Page 3

BATSTRIP 160

INDICE

Sicurezza

Avvertenze generali Attenzioni e precauzioni per l’installazione Informazioni generali

1 Introduzione

1. 1 Descrizione

1. 2 Speciche tecniche

1. 3 Elementi di comando e di collegamento

2 Installazione

2. 1 Montaggio

3 Funzioni e impostazioni

3. 1 Funzionamento

3. 2 Impostazione base

3. 3 Struttura menu

3. 4 Modalità automatica

3. 5 Modalità preset program

3. 6 Modalità musicale

3. 7 Congurazione static

3. 8 Modalità Master/Slave

3. 9 Collegamento

3. 10 Modalità DMX

3. 11 Indirizzamento DMX

3. 12 Collegamenti della linea DMX

3. 13 Costruzione del terminatore DMX

3. 14 Tabella canali DMX

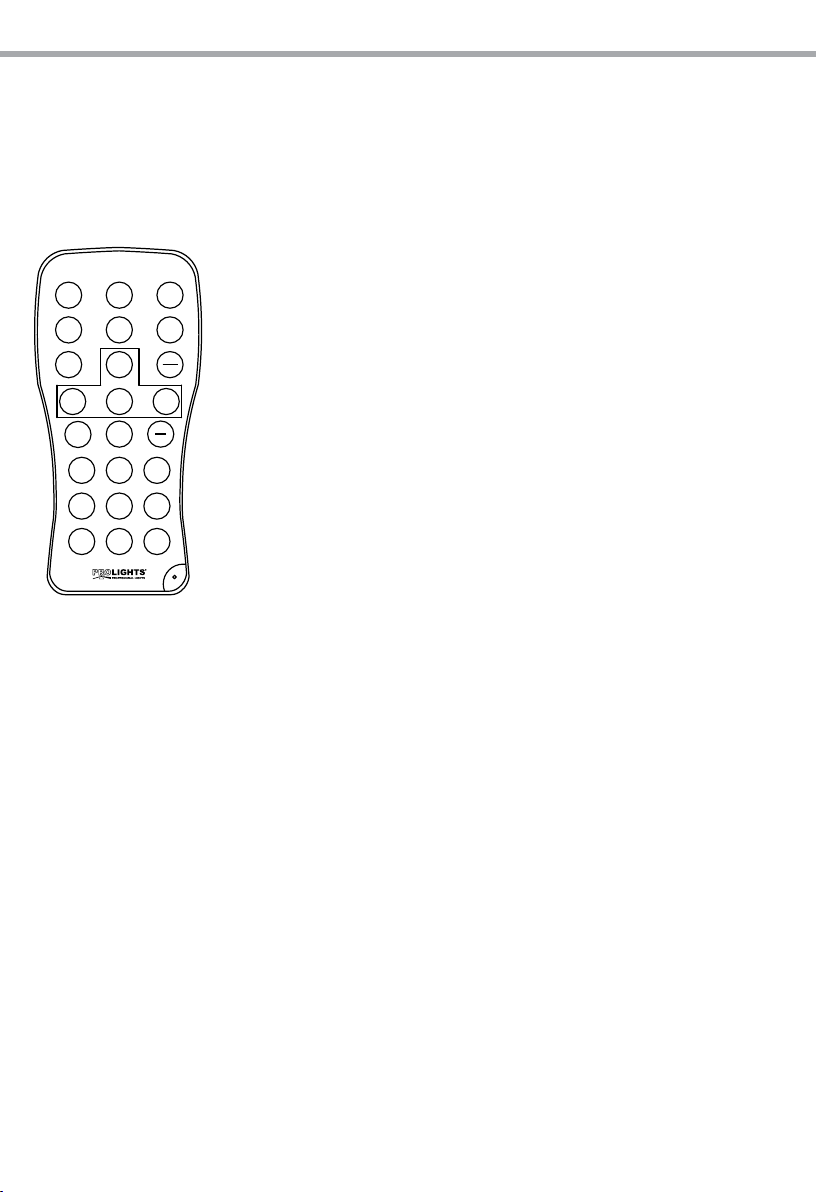

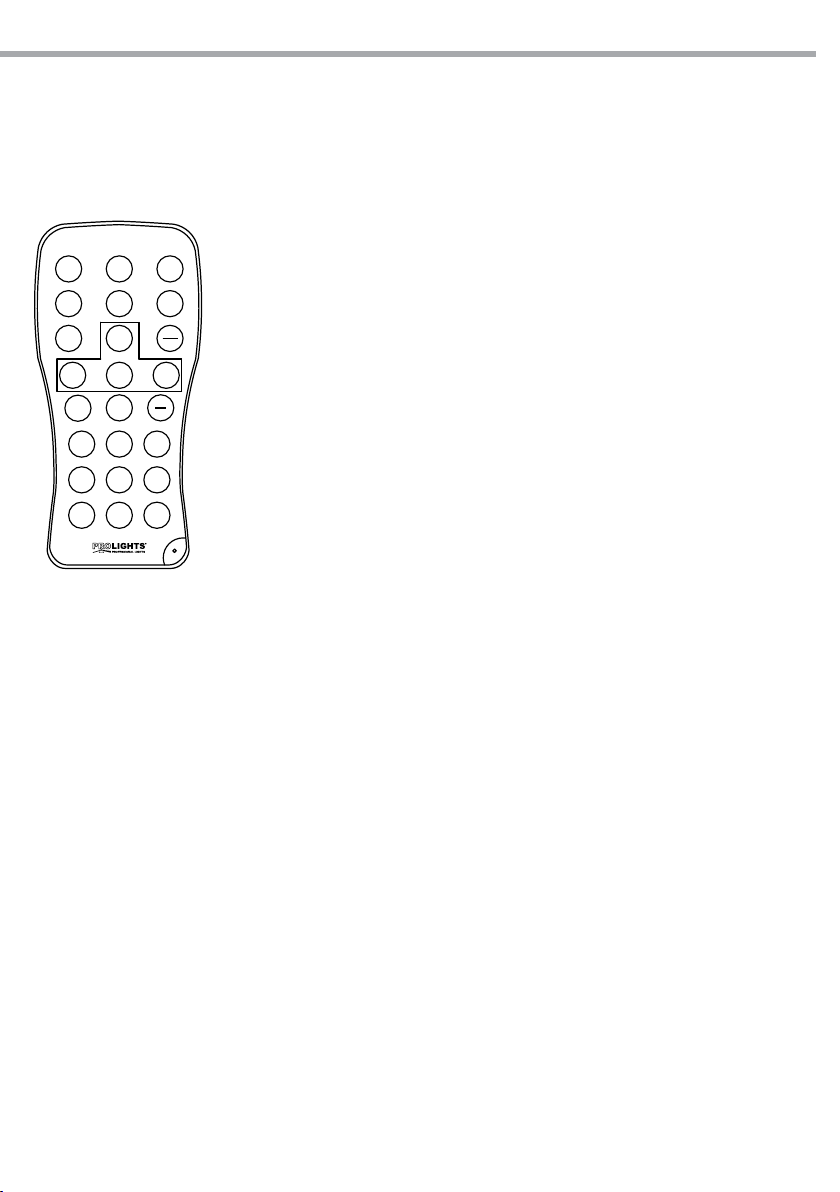

3. 15 Funzionamento tramite il controller IRC

4 4 5

6 6 7

9 9 10 10 11 11 11 11 12 12 12 13 13 14 17

Contenuto dell'imballo:

4 Manutenzione

4. 1 Manutenzione e pulizia del sistema ottico

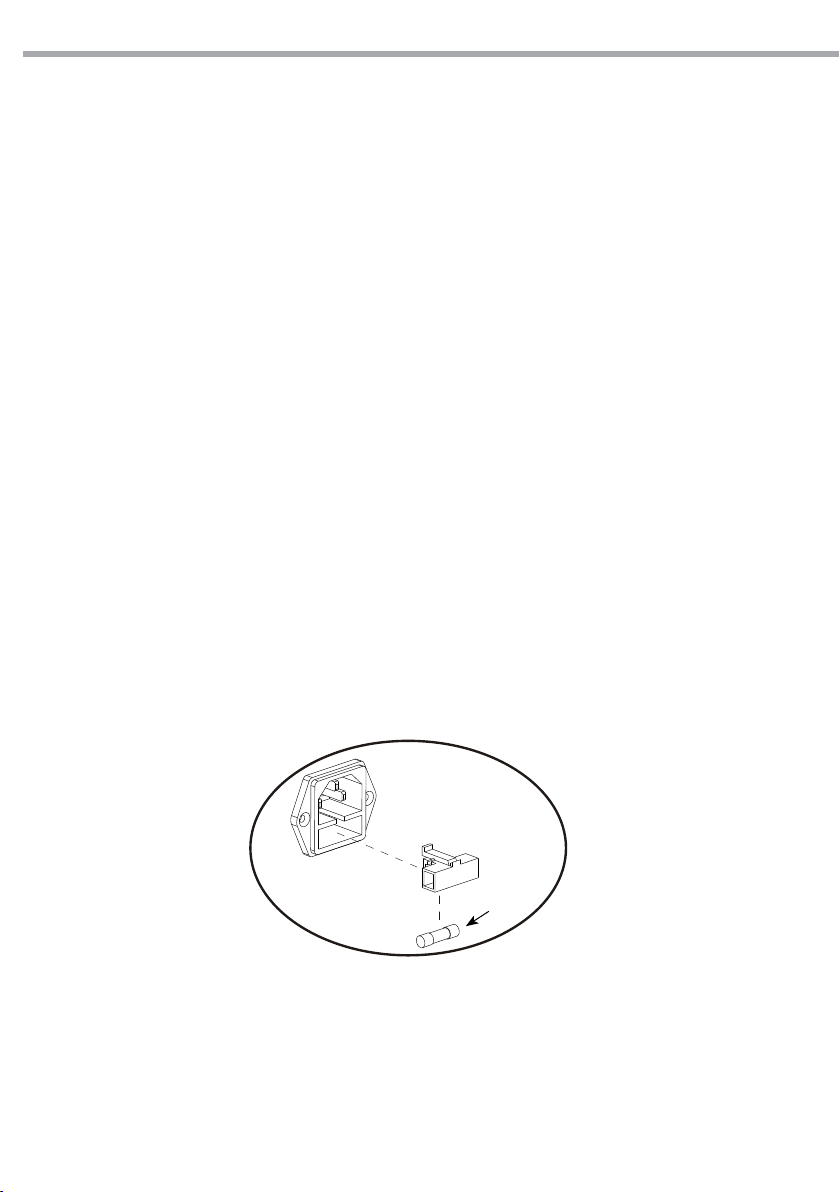

4. 2 Sostituzione fusibile

4. 3 Risoluzione dei problemi

Certiﬁcato di garanzia

• BATSTRIP160

• Staa di ssaggio (2pz.)

• Cavo di alimentazione

• Manuale utente

18 18 19

Page 4

ATTENZIONE! Prima di eﬀettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità.

BATSTRIP 160

SICUREZZA

Avvertenze generali

• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e pertanto recano la sigla .

• Il dispositivo funziona con pericolosa tensione di rete 230V~. Non intervenire mai al suo interno al di fuori delle operazioni descritte nel presente manuale; esiste il pericolo di una scarica elettrica.

• È obbligatorio eettuare il collegamento ad un impianto di alimentazione dotato di un’eciente messa a terra (apparecchio di Classe I secondo norma EN 60598-1). Si raccomanda, inoltre, di proteggere le linee di alimentazione delle unità dai contatti indiretti e/o cortocircuiti verso massa tramite l’uso di interruttori dierenziali opportunamente dimensionati.

• Le operazioni di collegamento alla rete di distribuzione dell’energia elettrica devono essere eettuate da un installatore elettrico qualicato. Vericare che frequenza e tensione della rete corrispondono alla frequenza ed alla tensione per cui l’unità è predisposta, indicate sulla targhetta dei dati elettrici.

• L’unità non per uso domestico, solo per uso professionale.

• Evitare di utilizzare l’unità:

- in luoghi soggetti a vibrazioni, o a possibili urti;

- in luoghi a temperatura superiore ai 40°C.

• Evitare che nell’unità penetrino liquidi inammabili, acqua o oggetti metallici.

• Non smontare e non apportare modiche all’unità.

• Tutti gli interventi devono essere sempre e solo eettuati da personale tecnico qualicato. Rivolgersi al

più vicino centro di assistenza tecnica autorizzato.

• Se si desidera eliminare il dispositivo denitivamente, consegnarlo per lo smaltimento ad un’istituzione locale per il riciclaggio.

Attenzioni e precauzioni per l’installazione

• Il prodotto è solo per uso interno

• Se il dispositivo dovesse trovarsi ad operare in condizioni dierenti da quelle descritte nel presente

manuale, potrebbero vericarsi dei danni; in tal caso la garanzia verrebbe a decadere. Inoltre, ogni altra operazione potrebbe provocare cortocircuiti, incendi, scosse elettriche, rotture etc.

• Prima di iniziare qualsiasi operazione di manutenzione o pulizia sull’unità togliere la tensione dalla rete di alimentazione.

• È assolutamente necessario proteggere l’unità per mezzo di una fune di sicurezza. Nell’eseguire qualsiasi intervento attenersi scrupolosamente a tutte le normative (in materia di sicurezza) vigenti nel paese di utilizzo.

• Installare l’unità in un luogo ben ventilato.

• Non ostruire le prese d’aria.

• Mantenere i materiali inammabili ad una distanza di sicurezza dall’unità.

• I ltri, le lenti o gli schermi ultravioletti se danneggiati possono limitare la loro ecienza.

• I LED devono essere sostituiti se danneggiati o termicamente deformati.

• Non guardare direttamente il fascio luminoso. Tenete presente che i veloci cambi di luce possono pro-

vocare attacchi d’epilessia presso persone fotosensibili o epilettiche.

• Non collegare il proiettore a un dimmer pack.

Page 5

BATSTRIP 160

INFORMAZIONI GENERALI

Spedizioni e reclami

Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/cliente. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

Garanzie e resi

Il prodotto è coperto da garanzia in base alle vigenti normative. Sul sito www.musiclights.it è possibile consultare il testo integrale delle “Condizioni Generali di Garanzia”. Si prega, dopo l’acquisto, di procedere alla registrazione del prodotto sul sito www.musiclights.it. In alternativa il prodotto può essere registrato compilando e inviando il modulo riportato alla ne del manuale. A tutti gli eetti la validità della garanzia è avallata unicamente dalla presentazione del certicato di garanzia. Music & Lights constata tramite verica sui resi la difettosità dichiarata, correlata all’appropriato utilizzo, e l’eettiva validità della garanzia; provvede quindi alla riparazione dei prodotti, declinando tuttavia ogni obbligo di risarcimento per danni diretti o indiretti eventualmente derivanti dalla difettosità.

Page 6

BATSTRIP 160

- 1 - INTRODUZIONE

1.1 DESCRIZIONE

BATSTRIP160 è un proiettore lineare LED concepito per un utilizzo completamente senza li mediante il pacco batteria al litio interno e il controller a infrarossi per il controllo in remoto. L’autonomia della batteria assicura un utilizzo no a 7 ore continue ed il suo design risulta essere l’ideale per applicazioni in club, tradeshow, corporate events, eventi mobili.

1.2 SPECIFICHE TECNICHE

Sorgente luminosa e ottica

• 160 LED (10mm/0,06W) RGBA (40 rosso, 40 verde, 40 blu, 40 ambra)

• Angolo di proiezione: 16°

• Angolo di campo: 48°

• Sistema di sintesi colore: miscelazione RGBA (>16 milioni di colori)

• Durata media diodi LED: >50.000 ore

Funzionamento ed elettronica

• Funzionamento 100% wireless attraverso batteria a litio e controllo a infrarossi

• Batteria al litio è longeva, ricaricabile, ultraleggera

Protezione elettronica per la gestione della batteria permette di estendere la vita e aumentare i cicli di ricarica

•

• Durata batteria: 7 ore

• Tempo di ricarica: 5 ore

• Controllo in 4 sezione indipendenti (4 pix)

• Pannello di controllo tramite display LED (4-caratteri)

• Diverse congurazioni DMX disponibili (2, 4, 5, 8, 10, 18 canali) per controllo professionale o sempli-

cato

- 2 canali: Auto, Auto speed

- 4 canali: RGBA

- 5 canali: dimmer, RGBA

- 8 canali: dimmer, RGBA, auto, speed, strobe

- 10 canali: dimmer, RGBA (2pix), strobe

- 18 canali; dimmer, RGBA (4pix), strobe

• Modalità IR: Ricevitore Infrarossi incorportato per remote controller

• Modalità Automatica: 17 programmi automatici preimpostati con regolazione velocità

• Modalità colori statici: riproduzione colori statici

• Modalità Master/Slave: per il controllo di più unità collegate in catena

• Passaggio lineare “stepless” dei valori sui canali DMX

• Frequenza dei diodi anti-icker (400Hz) per videoriprese

Corpo e alimentazione

• Corpo in alluminio pressofuso, grado di protezione: IP20

• Barra LED con basso prolo, solo 65mm di spessore

• Proiettore privo di ventole e struttura disegnata per una dissipazione convezione naturale

• Doppia-staa per il ssaggio in sospensione o il posizionamento da terra

• Alimentazione:100-240V 50/60Hz

• Assorbimento medio: 15,3W (output no a 46 proiettori)

• Peso: 3kg

• Dimensioni (LxAxP): 569x73x159mm

Page 7

BATSTRIP 160

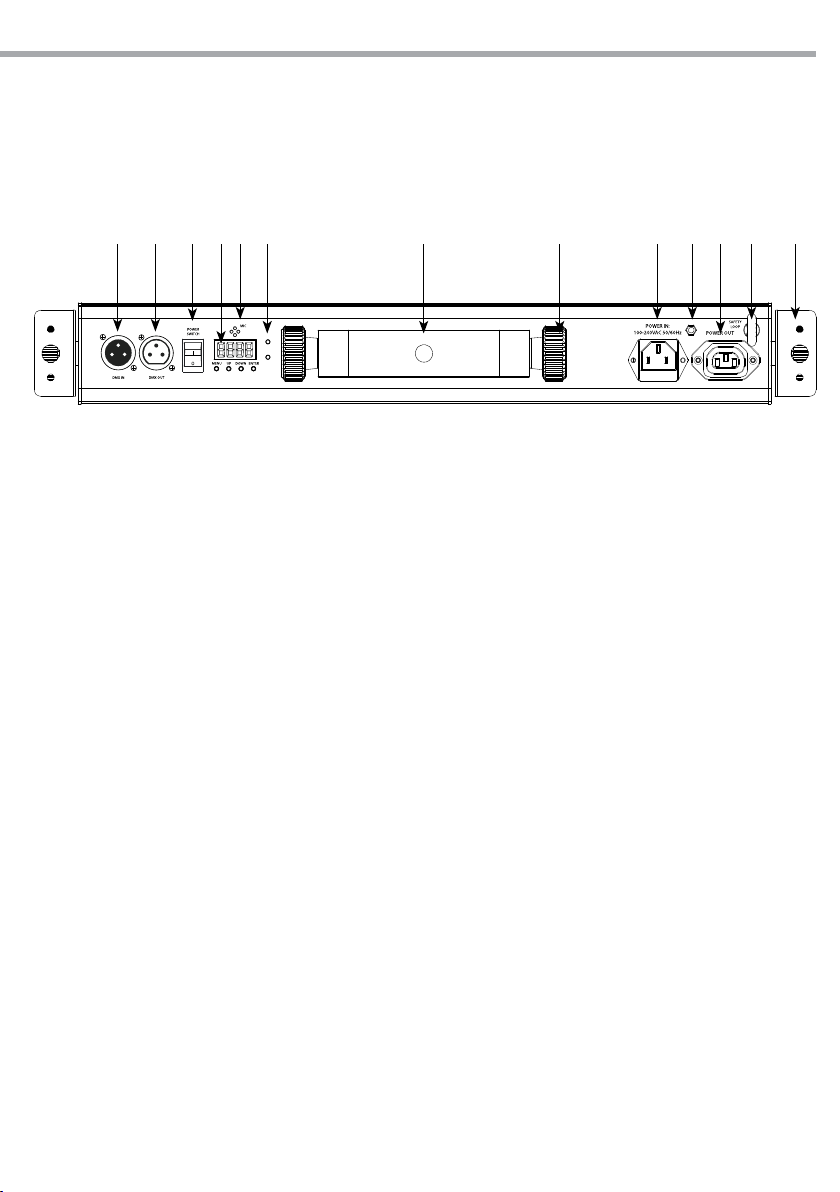

1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO

1 2 3 4 5 6 9 12 1311107 8

Vista Posteriore

Fig.1

1. DMX IN (XLR a 3 poli): 1 = massa, 2 = DMX -, 3 = DMX +

2. DMX OUT (XLR a 3 poli): 1= massa, 2 = DMX -, 3 = DMX +

3. INTERRUTTORE ON/OFF

4. PANNELLO DI CONTROLLO con display e 4 pulsanti per accesso e gestione delle diverse funzioni

5. MICROFONO per il comando tramite musica

6. INDICATORI LED per ricarica batteria

7. STAFFA DI MONTAGGIO

8. MANOPOLA DI FISSAGGIO per la staa di montaggio

9. POWER IN spina da pannello VDE per il collegamento ad una presa di rete (110-240V~/50-60Hz) tramite il cavo di rete in dotazione. Sotto la spina si trova il portafusibile. Sostituire un fusibile difettoso solo con uno dello stesso tipo.

10. GND POINT usato per la messa a terra del dispositivo.

11. POWER OUT output alimentazione per connessioni di più unità in serie.

12. SAFETY EYE per l'aggancio al cavo di sicurezza

13. STAFFA DI MONTAGGIO per installazione a pavimento (x2)

Page 8

BATSTRIP 160

- 2 - INSTALLAZIONE

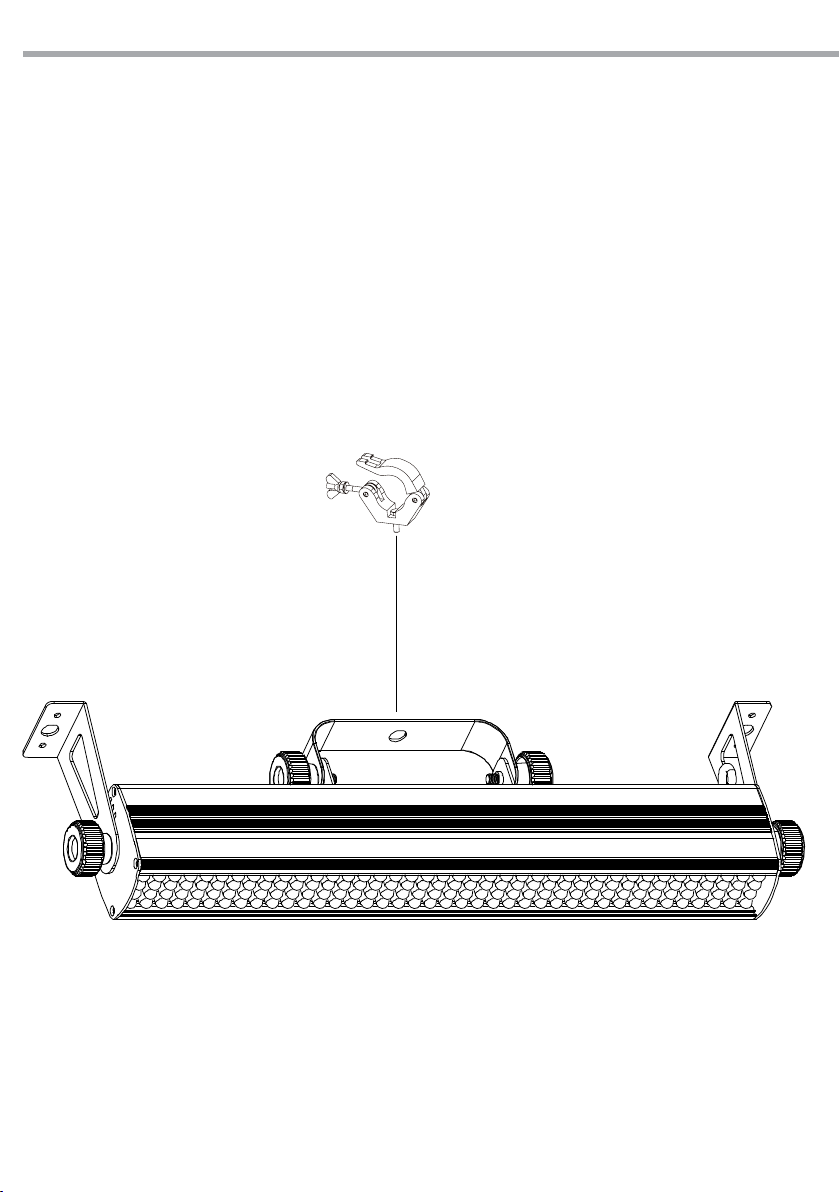

2.1 MONTAGGIO

BATSTRIP160 può essere collocato su un piano solido. Inoltre, grazie alle possibilità di ssaggio sulla doppia staa (g.2), l’unità può essere montata anche a testa in giù, su una traversa. Per il ssaggio occorrono dei supporti robusti per il montaggio. L’area di collocazione deve avere una stabilità suciente e supportare almeno 10 volte il peso dell’unità. Inoltre assicurarsi di rispettare tutte le avvertenze in materia di sicurezza.

• Fissare il proiettore attraverso l’apposita staa ad una collocazione idonea.

• È assolutamente necessario assicurare il proiettore contro la caduta utilizzando un cavo di sicurezza: in

particolare collegare il cavo in un punto adatto in modo che la caduta del proiettore non possa superare i 20 cm.

• Orientare il proiettore intervenendo, se necessario, sulla manopola della staa di montaggio.

GANCIO ALISCAFF

STAFFA DI MONTAGGIO/ MONTAGGIO SOSPESO

MONTAGGIO A PAVIMENTO (x2)

Fig.2

Page 9

BATSTRIP 160

- 3 - FUNZIONI E IMPOSTAZIONI

3.1 FUNZIONAMENTO

Per accendere il BATSTRIP160 premere l’interruttore ON/OFF. L’unità può essere comandata da un unità DMX di comando luce oppure svolgere autonomamente il suo programma. Dopo l’uso spegnere l’unità attraverso il medesimo l’interruttore. NOTA - Il BATSTRIP160 viene fornito con una batteria ricaricabile al Litio per il funzionamento senza cavo. Per caricare la batteria è suciente collegare il cavo di alimentazione in qualsiasi momento: prima, durante o dopo il funzionamento. Per caricare la batteria è necessario posizionare l’interruttore di accensione su “OFF”. L’indicatore LED rosso relativo all’operazione di ricarica si accende. Quando il processo di ricarica viene concluso si accende l’ indicatore LED di colore verde. Durante il funzionamento, nella condizione di standby, il display visualizza il livello di carica residua della batteria, come indicato nella gura seguente.

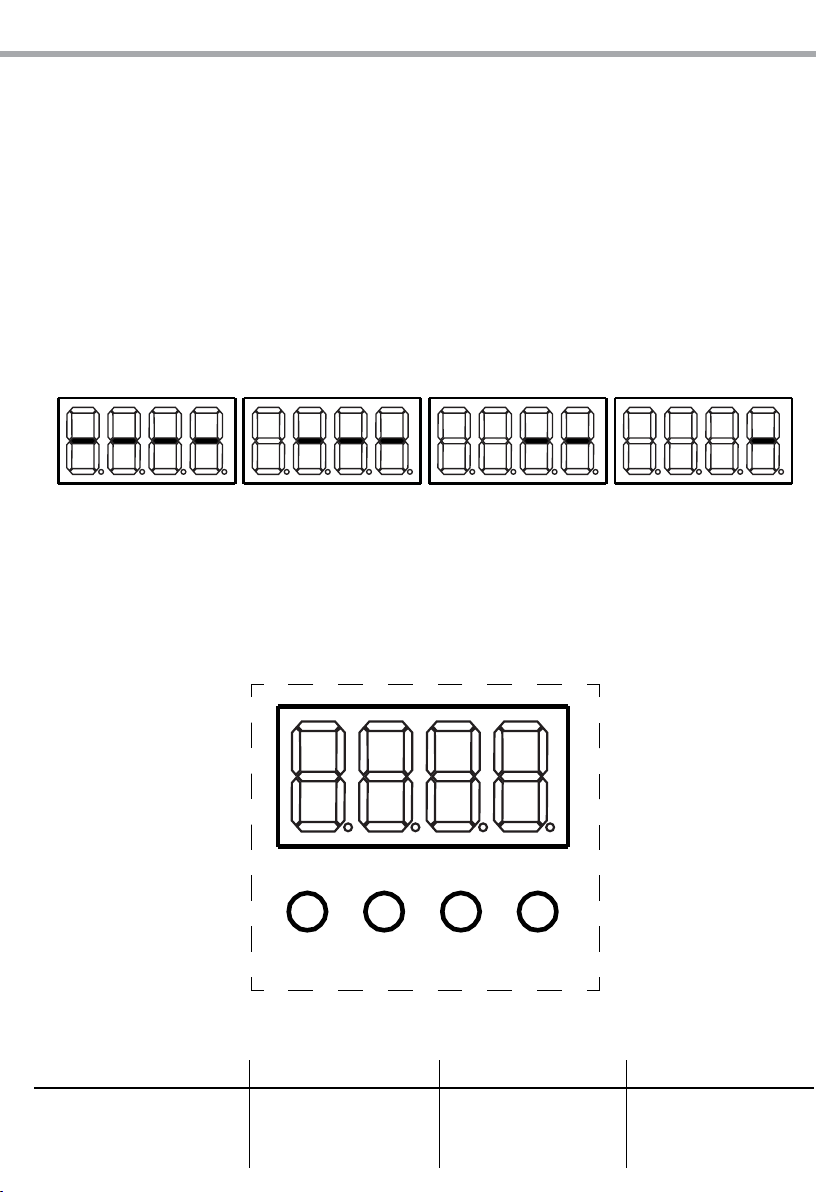

100% 75% 50% 25%

Fig.3

3.2 IMPOSTAZIONE BASE

Il proiettore BATSTRIP160 dispone di un LED display e 4 pulsanti per accesso alle funzioni del pannello di controllo (g.4).

MENU UP DOWN ENTER

Per scorrere il menu principale o tornare ad una opzione del menu precedente

MENU UP DOWN ENTER

Per aumentare il valore della funzione stessa

Per diminuire il valore della funzione

Fig.4

Per attivare una funzione e per memorizzare un valore

Page 10

3.3 STRUTTURA MENU

MAIN FUNCTION SELECTION SUB-SELEC TION 1 SUB-SELECTION 2 DESCRIPTION

2-CH 4-CH

Personality

Slave Mode SLAv Slave mode

Sound Mode SU__ SU 0 - SU31 Sound sensitivity control

Custom Static Color Colr

Remote control -ir- IR remote mode

Preset Programs Pr_ _ Pr 1 - Pr17

Auto Programs AUTO

5-CH

8-CH 10CH 18CH

BATSTRIP 160

d001 - d512 Select DMX starting address and personality

r000 - R255 g000 - G255 b000 - b255 A000 - a255

SP1-SP99, SPFL Run speed (slow to fast)

Fd 0 - Fd99 Dimmer speed (slow to fast) Fs 0 - FS99 Strobe speed (slow to fast)

1_ _ _ Background color ( only available in PR16 an PR17) 2_ _ _ Front color ( only available in PR16 an PR17)

n 1 - n100 Number of loops

SP 1 - SP99, SPFL Run speed (slow to fast)

Fd 0 - Fd99 Dimmer speed (slow to fast)

FS 0 - FS99 Strobe speed (slow to fast)

Combine Red, Green, blue and amber to create a custom, static

color

FUNZIONAMENTO STANDALONE

3.4 MODALITÀ AUTOMATICA

Se alla presa DMX non è presente alcun segnale di comando DMX, l’unità può svolgere il suo programma Show automaticamente:

• Premere il tasto MENU no a quando sul display non appare [AUTO], quindi premere ENTER per confer- mare.

• Selezionare i programmi [n1 - n100] con i tasti UP/DOWN. Premere ENTER per confermare la scelta.

• Utilizzare il tasto UP/DOWN per selezionare la velocità di esecuzione [SP1 - SP99 - SPFL]. Premere ENTER

per confermare la scelta.

• Selezionare tramite i tasti UP/DOWN il valore di fade desiderato [Fd0 - Fd99]; premere ENTER per confer- mare la scelta.

• Inne utilizzare i tasti UP/DOWN per selezionare la velocità relativa alla funzione strobo dei programmi automatici [FS 0 - FS99]; premere ENTER per confermare la scelta.

NOTA - I programmi automatici n1 - n100 sono completamente pre-programmati e non possono essere modicati.

Page 11

BATSTRIP 160

3.5 MODALITÀ PRESET PROGRAM

• Premere il tasto MENU no a quando sul display non appare [P__], quindi premere ENTER per confer- mare.

• Selezionare i programmi [Pr 1 - Pr 17] con i tasti UP/DOWN. Premere ENTER per confermare la scelta.

• Utilizzare i tasti UP/DOWN per selezionare la velocità di esecuzione dei programmi automatici [SP1 -

SP99, SPFL].

• Utilizzare i tasti UP/DOWN per selezionare il valore del dimmer (fade) desiderato [Fd 1 - Fd99]; premere ENTER per confermare la scelta.

• Selezionare tramite i tasti UP/DOWN la velocità della funzione strobo [FS 0 - FS99] e premere ENTER per confermare.

Inoltre è possibile impostare il colore di background e il colore frontale del proiettore:

• Selezionare il programma Pr 16 o Pr 17 tramite i tasti UP/DOWN e premere ENTER per confermare

• Selezionare 1_ _ _ tramite i tasti UP/DOWN per impostare il colore di background.

• Utilizzare i tasti UP/DOWN per selezionare il colore desiderato [r-g-b-a-rg-rb-ra-gb-ga-rgb-rga-rba-gba-rgba]

• Premere ENTER per confermare.

• Selezionare 2_ _ _ per impostare il colore frontale principale

• Utilizzare i tasti UP/DOWN per selezionare il colore desiderato [r-g-b-a-rg-rb-ra-gb-ga-rgb-rga-rba-gba-rgba]

• Premere ENTER per confermare.

3.6 MODALITÀ MUSICALE

• Per entrare nella modalità musicale, premere il tasto MENU no a quando sul display non appare [SU__], quindi premere ENTER per confermare.

• Utilizzare i tasti UP/DOWN per selezionare la sensibilità del microfono integrato (SU 0 - SU31).

• Premere ENTER per confermare la scelta.

3.7 CONFIGURAZIONE STATIC

Questa modalità consente di gestire l’ intensità e miscelare i colori rosso, verde,blu e ambra:

• Premere il tasto MENU no a quando sul display non appare [Colr], quindi premere ENTER per confer- mare.

• Utilizzare i tasti UP/DOWN per selezionare il valore desiderato [000 - 255].

• Premere ENTER per continuare e passare al successivo colore.

• Utilizzare i tasti UP/DOWN per selezionare il valore desiderato [000 - 255].

• Continuare no ad ottenere la miscelazione del colore.

• Premere ENTER per salvare l’impostazione del colore nale.

3.8 MODALITÀ MASTER/SLAVE

Questa modalità consente di collegare in linea più unità BATSTRIP160 senza un controller. La prima unità sarà impostata come master e le altre funzioneranno come slave con lo stesso eetto.

• Premere il tasto MENU no a quando sul display non appare [SLAv] per impostare le unità come slave.

• Sull’unità MASTER selezionare il programma desiderato come indicato nel paragrafo 3.4 / 3.5

• Servirsi dei connettori DMX del BATSTRIP160 e di un cavo XLR per formare una catena di unità.

In certe condizioni e lunghezze si consiglia di eettuare una terminazione come mostrato a pagina 13

Page 12

BATSTRIP 160

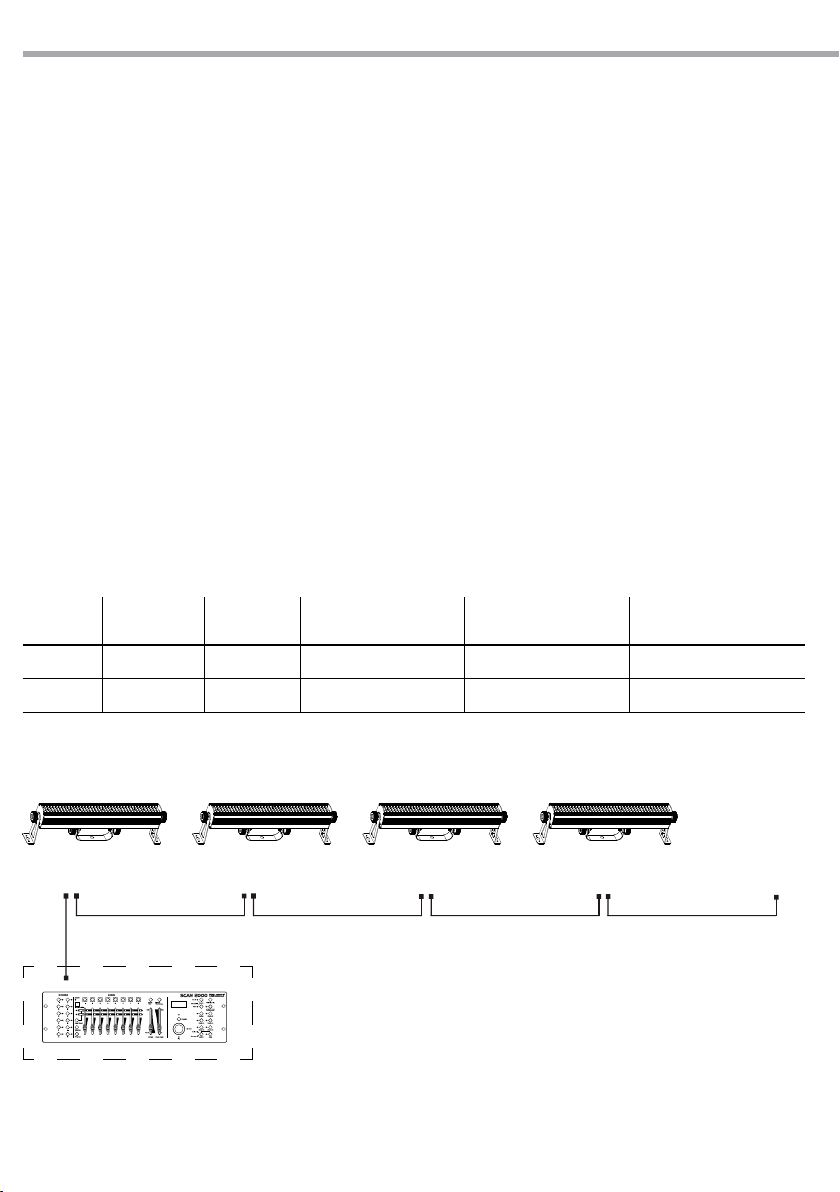

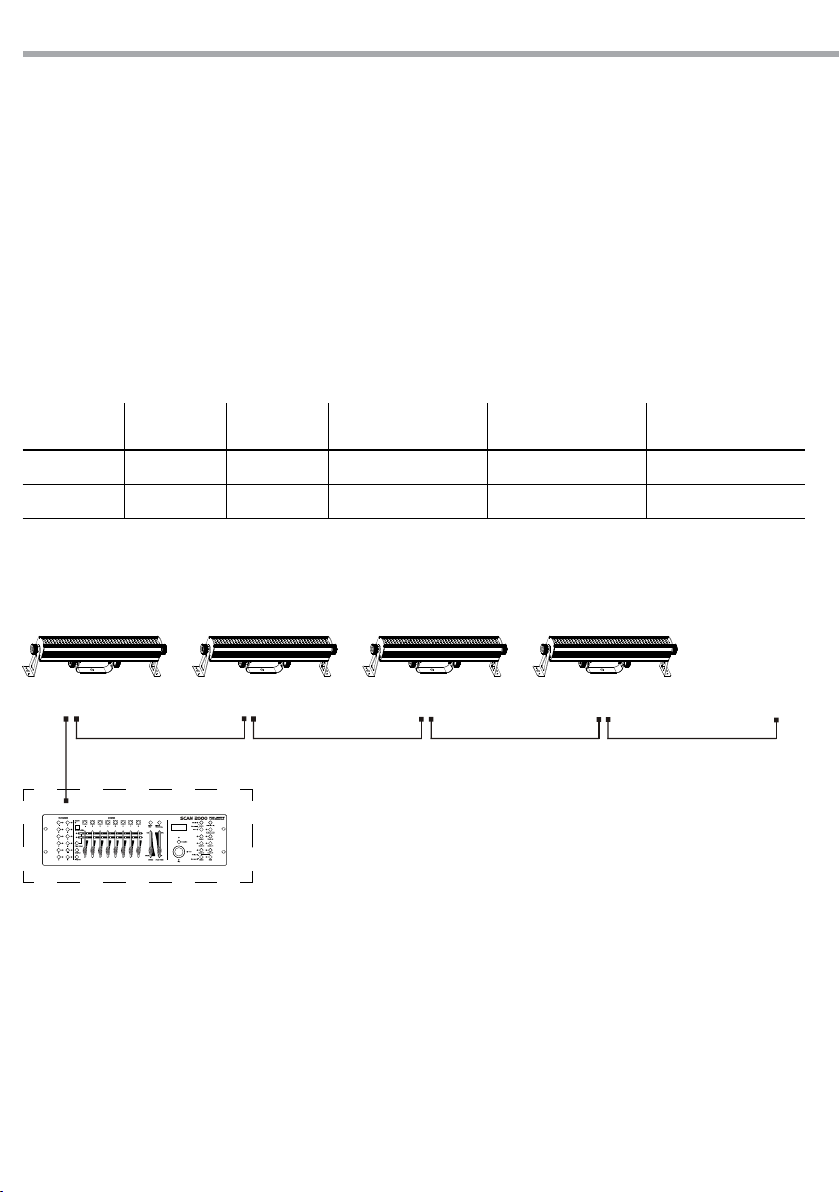

3.9 COLLEGAMENTO

Si possono collegare più unità anché tutte le unità secondarie abbiano lo stesso eetto luce dell’unità principale (Master).

1. Collegare l’uscita DMX OUT dell’unità principale con l’ingresso DMX IN della prima unità secondaria servendosi di un cavo XLR a 3 poli.

2. Collegare l’uscita DMX OUT della prima unità secondaria con l’ingresso DMX IN della seconda unità secondaria ecc.

3.10 MODALITÀ DMX

• Per poter entrare nella modalità DMX, premere il tasto MENU no a quando sul display non appare

[2 - CH] [4 - CH] [5 - CH] [8 - CH] [10CH] o [18CH], quindi premere ENTER per confermare.

• Utilizzare i tasti UP/DOWN per impostare l’indirizzo DMX desiderato [d001 - d512].

Le tabelle a pagina 14 indicano le modalità di funzionamento e i relativi valori DMX. Come interfaccia DMX, l’unità possiede dei contatti XLR a 3.

3.11 INDIRIZZAMENTO DMX

Per poter comandare il proiettore BATSTRIP160 con un’unità di comando luce, occorre impostare l’indirizzo di start DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per comandare la funzione del primo canale DMX, si deve impostare sul BATSTRIP160 l’indirizzo di start

33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. Segue un

esempio con indirizzo 33 di start:

Numero

canali DMX

Indirizzo di

start (esempio)

Indirizzo DMX

occupati

Prossimo indirizzo di start

possibile per unità n°1

Prossimo indirizzo di start

possibile per unità n°2

4 33 33-36 37 41 45

18 33 33-50 51 69 87

DMX Address: 33 DMX Address: 87DMX Address: 51 DMX Address: 69

DMX512 Controller

Esempio di conﬁgurazione a 18 canali DMX (modalità 18CH)

Prossimo indirizzo di start

possibile per unità n°3

. . . . . . . . . . . .

Fig.5

Page 13

BATSTRIP 160

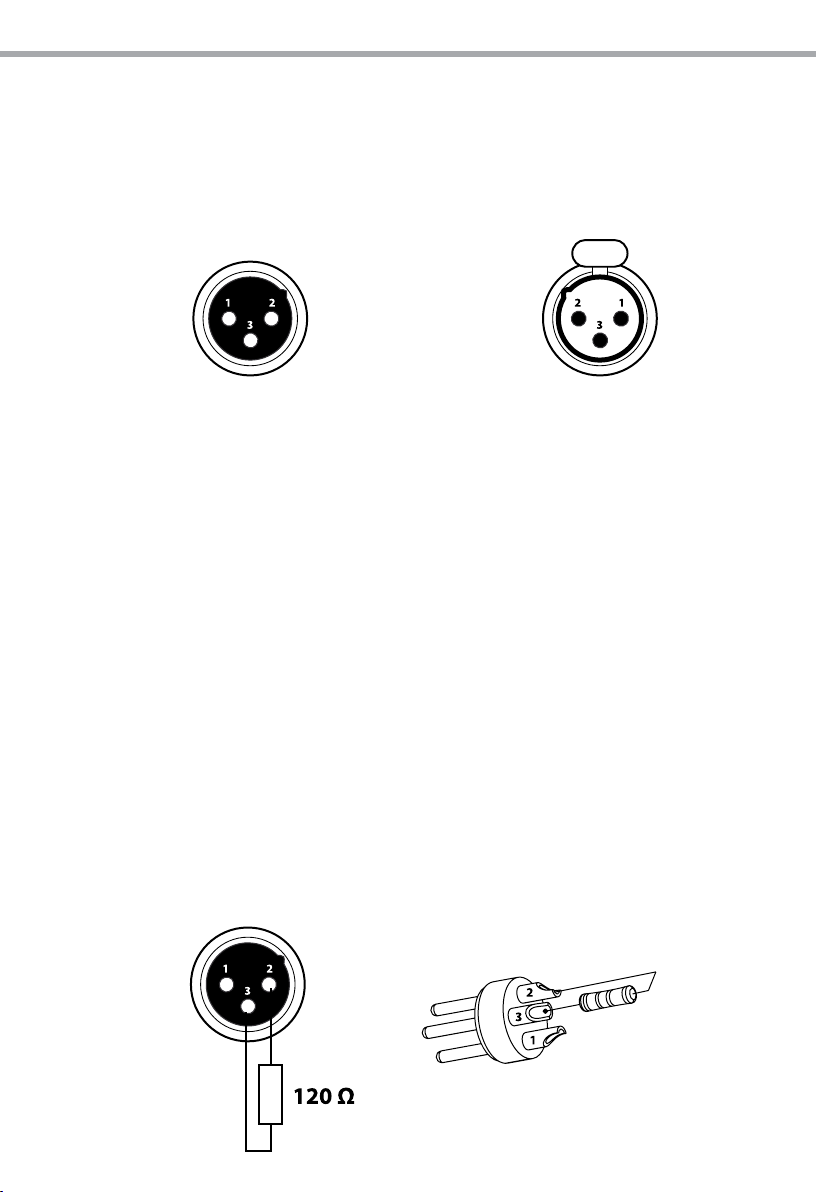

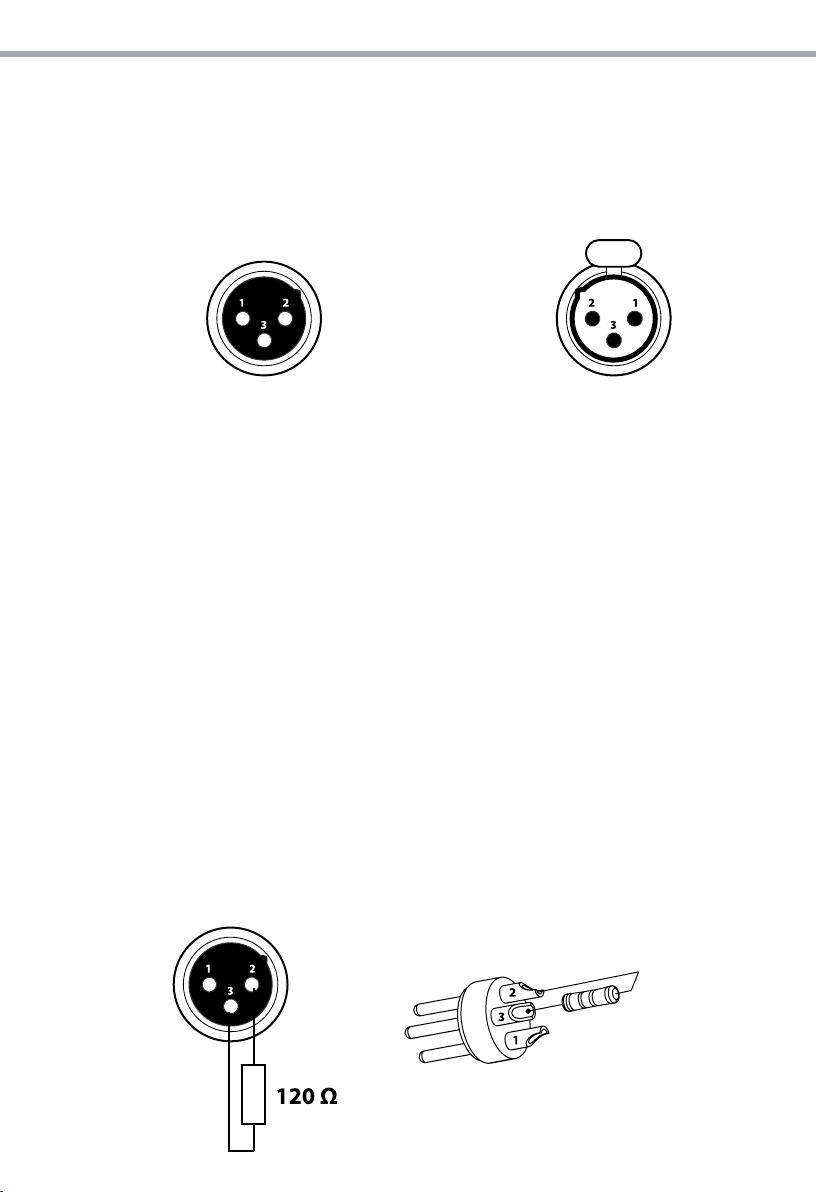

3.12 COLLEGAMENTI DELLA LINEA DMX

La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito:

DMX - INPUT

Spina XLR

Pin1 : Massa - Schermo Pin2 : - Negativo Pin3 : + Positivo

Fig.6

DMX - OUTPUT

Presa XLR

ATTENZIONE La parte schermata del cavo (calza) non deve mai essere collegata alla terra dell’impianto; ciò comporterebbe malfunzionamenti delle unità e dei controller. Per passaggi lunghi può essere necessario l’inserimento di un amplicatore DMX. In tal caso, è sconsigliato utilizzare nei collegamenti cavo bilanciato microfonico poiché non è in grado di trasmettere in modo adabile i dati di controllo DMX.

• Collegare l’uscita DMX del controller con l’ingresso DMX della prima unità;

• Collegare, quindi, l’uscita DMX con l’ingresso DMX della successiva unità; l’uscita di quest’ultima con

l’ingresso di quella successiva e via dicendo nchè tutte le unità sono collegate formando una catena.

• Per installazioni in cui il cavo di segnale deve percorrere lunghe distanze è consigliato inserire sull’ultima unità una terminazione DMX.

3.13 COSTRUZIONE DEL TERMINATORE DMX

La terminazione evita la probabilità che il segnale DMX 512, una volta raggiunta la ne della linea stessa venga riesso indietro lungo il cavo, provocando, in certe condizioni e lunghezze, la sua sovrapposizione al segnale originale e la sua cancellazione. La terminazione deve essere eettuata, sull’ultima unità della catena, con connettori XLR a 3 pin, saldando una resistenza di 120Ω (minimo 1/4W) tra i terminali 2 e 3, così come indicato in gura.

Fig.7

Esempio: connettore XLR a 3 pin

Page 14

3.14 TABELLA CANALI DMX

BATSTRIP 160

CH2 CH4

CH Function in CH2 mode Value

AUTO PROGRAMS

No function Red Green Blue Amber Cyan Magenta Yellow White (3-color RGB) Red/Amber Green/Amber Blue/Amber Red/Green/Amber Red/Blue/Amber Green/Blue/Amber

White (4-color RGBA) Auto Program 1 Auto Program 2 Auto Program 3 Auto Program 4 Auto Program 5 Auto Program 6 Auto Program 7 Auto Program 8 Auto Program 9 Auto Program 10 Auto Program 11 Auto Program 12 Auto Program 13 Auto Program 14 Auto Program 15 Sound Mode

SPEED/SENSITIVITY

Auto program speed (when Auto program is

between 128-247) Sound Sensitivity (when Auto program is between 248-255)

000 - 007 008 - 015 016 - 023 024 - 031 032 - 039 040 - 047 048 - 055 056 - 063 064 - 071 072 - 079 080 - 087 088 - 095 096 - 103 104 - 111 112 - 119 120 - 127 128 - 135 136 - 143 144 - 151 152 - 159 160 - 167 168 - 175 176 - 183 184 - 191 192 - 199 200 - 207 208 - 215 216 - 223 224 - 231 232 - 239 240 - 247 248 - 255

CH Function in CH4 mode Value

RED

0% - 100% 000 - 255

GREEN

0% - 100% 000 - 255

BLUE

0 - 100% 000 - 255

AMBER

0 - 100% 000 - 255

CH5

CH Function in CH5 mode Value

DIMMER

0% - 100% 000 - 255

RED

0% - 100% 000 - 255

GREEN

0% - 100% 000 - 255

BLUE

0 - 100% 000 - 255

AMBER

0 - 100% 000 - 255

Page 15

CH8

BATSTRIP 160

CH Function in CH8 mode Value

DIMMER

0% - 100% 000 - 255

RED

0% - 100% 000 - 255

GREEN

0% - 100% 000 - 255

BLUE

0 - 100% 000 - 255

AMBER

0 - 100% 000 - 255

AUTO PROGRAMS

No function Red Green Blue Amber Cyan Magenta Yellow White (3-color RGB) Red/Amber Green/Amber Blue/Amber Red/Green/Amber Red/Blue/Amber

Green/Blue/Amber White (4-color RGBA) Auto Program 1 Auto Program 2 Auto Program 3 Auto Program 4 Auto Program 5 Auto Program 6 Auto Program 7 Auto Program 8 Auto Program 9 Auto Program 10 Auto Program 11 Auto Program 12 Auto Program 13

CH Function in CH8 mode Value

Auto Program 14

Auto Program 15 Sound Mode

SPEED/SENSITIVITY

Auto program speed (when Auto program is

between 128-247) Sound Sensitivity (when Auto program is between 248-255)

8 SHUTTER 000 - 255

232 - 239 240 - 247 248 - 255

Page 16

BATSTRIP 160

CH10 CH18

CH Function in CH10 mode Value

DIMMER

0% - 100% 000 - 255

RED 1 - RED 2

0% - 100% 000 - 255

GREEN 1 - GREEN 2

0% - 100% 000 - 255

BLUE 1 - BLUE 2

0 - 100% 000 - 255

AMBER 1 - AMBER 2

0 - 100% 000 - 255

RED 3 - RED 4

0 - 100% 000 - 255

GREEN 3 - GREEN 4

0 - 100% 000 - 255

BLUE 3 - BLUE4

0 - 100% 000 - 255

AMBER 3 - AMBER 4

0 - 100% 000 - 255

10 SHUTTER 000 - 255

CH Function in CH18 mode Value

DIMMER

0% - 100% 000 - 255

RED 1

0% - 100% 000 - 255

GREEN 1

0% - 100% 000 - 255

BLUE 1

0 - 100% 000 - 255

AMBER 1

0 - 100% 000 - 255

RED2

0 - 100% 000 - 255

GREEN 2

0 - 100% 000 - 255

BLUE 2

0 - 100% 000 - 255

AMBER 2

0 - 100% 000 - 255

RED 3

0 - 100% 000 - 255

GREEN 3

0 - 100% 000 - 255

BLUE 3

0 - 100% 000 - 255

AMBER 3

0 - 100% 000 - 255

RED 4

0 - 100% 000 - 255

GREEN 4

0 - 100% 000 - 255

BLUE 4

0 - 100% 000 - 255

AMBER 4

0 - 100% 000 - 255

18 SHUTTER 000 - 255

Page 17

BATSTRIP 160

3.15 FUNZIONAMENTO TRAMITE IL CONTROLLER IRC

Per comandare il BATSTRIP160 con il telecomando a raggi infrarossi:

• Premere il tasto MENU no a quando sul display non appare [ir], quindi premere ENTER per confermare.

NOTA - Assicurarsi di puntare il telecomando direttamente verso il ricevitore dell’unità.

Modalità Automatica

IR REMOTE

BLACK

AUTO

OUT

STROBE SPEED

MANUAL

G B

SOUND

SENSITIVITY

FADE

SNAP

La modalità Automatica consente di eseguire i programmi automatici dell’unità. Per passare in modalità Automatica:

1. Premere AUTO sul telecomando.

2. Premere + oppure - per scegliere i diversi programmi automatici. Per regolare la velocità del programma automatico:

1. Premere SPEED sul telecomando.

2. Premere %.

3. Premere + oppure – per aumentare o diminuire la velocità del programma.

Modalità Sound Active

La modalità Sound Active abilita l’unità per il funzionamento a tempo di musica. Per attivare la modalità Sound Active:

1. Premere SOUND sul telecomando.

7 8 9

Per regolare la sensibilità sonora in modalità Sound Active:

1. Premere SENSITIVITY sul telecomando.

2. Premere %.

Fig.8

3. Premere + oppure - per aumentare o diminuire la sensibilità sonora.

Controllo manuale del colore

Per scegliere un colore specico con il telecomando:

1. Premere MANUAL sul telecomando.

2. Premere un numero da 0 a 9 per scegliere il colore.

Per controllare manualmente la percentuale RGB:

1. Premere MANUAL sul telecomando.

2. Premere R, G o B per scegliere il colore.

3. Premere + oppure - per aumentare o diminuire la percentuale di ciascun colore.

Operazioni varie

Per regolare la velocità di lampeggio stroboscopico del programma:

1. Premere STROBE sul telecomando.

2. Premere + oppure - per aumentare o diminuire la velocità di lampeggio.

3. Premere di nuovo STROBE per disattivare il lampeggio.

Per modicare l’eetto di commutazione del programma:

• Premere FADE/SNAP sul telecomando.

• Fade cambia lentamente l’eetto. Snap cambia rapidamente l’eetto.

Per oscurare le luci:

• Premere BLACK OUT sul telecomando.

• Verranno spente tutte le luci no alla successiva pressione del pulsante.

NOTA - Il telecomando non risponde ad alcun input quando è attivo il Black Out. Se il telecomando non risponde quando viene premuto un pulsante, provare a premere Black Out; probabilmente il BLACK OUT era stato attivato involontariamente.

Page 18

BATSTRIP 160

- 4 - MANUTENZIONE

4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO

• Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualicato.

• Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare nché l’unità non si sia rareddata.

• Tutte le viti utilizzate per l’installazione dell’unità e le sue parti devono essere assicurate saldamente e

non devono essere corrose.

• Alloggiamenti, elementi di ssaggio e di installazione (sotto, truss, sospensioni) devono essere totalmente esenti da qualsiasi deformazione.

• I cavi di alimentazione devono essere in condizione impeccabile e devono essere sostituiti immediatamente nel momento in cui anche un piccolo problema viene rilevato.

• Si dovrebbe procedere, ad intervalli regolari, alla pulizia della parte frontale per asportare polvere, fumo e altre particelle. Solo così, la luce può essere irradiata con la luminosità massima. Per la pulizia usare un panno morbido, pulito e un detergente per vetri come si trovano in commercio. Quindi asciugare le parti delicatamente.

Attenzione: consigliamo che la pulizia interna sia eseguita da personale qualicato!

4.2 SOSTITUZIONE FUSIBILE

1. Assicurarsi di scollegare il cavo di alimentazione del proiettore prima di sostituire un fusibile bruciato con uno dello stesso tipo

2. Con un cacciavite, rimuovere il portafusibile dalla sua sede e il fusibile bruciato dal suo supporto; sostituire il fusibile con uno identico per tipologia e valore (T1A, 250V).

3. Inserire il portafusibile al suo posto e ricollegare l’alimentazione.

Fig.9

Fuse

Page 19

BATSTRIP 160

4.3 RISOLUZIONE DEI PROBLEMI

Anomalie Possibili cause Controlli e rimedi

Il proiettore non illumina

Bassa intensità di luce generale

Il proiettore non è alimentato

Il proiettore non risponde al DMX

• Mancanza di alimentazione di rete

• Dimmer impostato a 0

• Tutti i colori impostati a 0

• LED difettoso/i

• Scheda LED difettosa

• Lenti sporche

• Lente disallineata

• Mancanza di alimentazione di rete

• Cavo di alimentazione danneggiato

• Alimentatore interno difettoso

• Indirizzamento DMX errato

• Cavo di segnale DMX difettoso

• Rimbalzo segnale DMX

• Vericare la presenza della tensione alimentazione

• Incrementare i valori del canale dimmer

• Incrementare i valori dei canali colori

• Sostituire scheda LED

• Pulire il dispositivo regolarmente

• Installare il gruppo ottico correttamente

• Vericare la presenza della tensione alimentazione

• Controllare il cavo di alimentazione

• Sostituire l'alimentatore interno

• Controllare il pannello di controllo e

l'indirizzamento delle unità

• Controllare il cavo di segnale DMX

• Installare una terminazione DMX come suggerito

Rivolgersi a un centro di assistenza tecnico autorizzato in caso di problema non riportato in tabella o che non possono essere risolti mediante la procedura riportata in tabella.

Page 20

reproduced in any form or by any means for any commercial use.

In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the

characteristics stated in this instruction manual at any time and without prior notice.

All revisions and updates are available in the ‘manuals’ section on site www.musiclights.it

Page 21

BATSTRIP 160

TABLE OF CONTENTS

Safety

General instructions Warnings and installation precautions General information

1 Introduction

1. 1 Description

1. 2 Technical specications

1. 3 Operating elements and connections

2 Installation

2. 1 Mounting

3 Functions and settings

3. 1 Operation

3. 2 Basic

3. 3 Menu structure

3. 4 Automatic

3. 5 Preset program mode

3. 6 Sound active

3. 7 Custom static color mixing

3. 8 Master/Slave mode

3. 9 Linking

3. 10 DMX operation

3. 11 DMX addressing

3. 12 Connection of the DMX line

3. 13 Construction of the DMX termination

3. 14 DMX control

3. 15 Operation through the IRC controller

2 2 3

4 4 5

7 7 8 8 9 9 9 9 9 10 10 11 11 12 15

Packing content

4 Maintenance

4. 1 Maintenance and cleaning the unit

4. 2 Fuse replacement

4. 3 Trouble shooting

Warranty

• BATSTRIP160

• Mount bracket (2pc.)

• Power cord

• User manual

16 16 17

Page 22

WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit.

BATSTRIP 160

SAFETY

General instruction

• The products referred to in this manual conform to the European Community Directives and are therefore marked with .

• The unit is supplied with hazardous network voltage (230V~). Leave servicing to skilled personnel only. Never make any modications on the unit not described in this instruction manual, otherwise you will risk an electric shock.

• Connection must be made to a power supply system tted with ecient earthing (Class I appliance according to standard EN 60598-1). It is, moreover, recommended to protect the supply lines of the units from indirect contact and/or shorting to earth by using appropriately sized residual current devices.

• The connection to the main network of electric distribution must be carried out by a qualied electrical installer. Check that the main frequency and voltage correspond to those for which the unit is designed as given on the electrical data label.

• This unit is not for home use, only professional applications.

• Never use the xture under the following conditions:

- in places subject to vibrations or bumps;

- in places with a temperature of over 40°C.

• Make certain that no inammable liquids, water or metal objects enter the xture.

• Do not dismantle or modify the xture.

• All work must always be carried out by qualied technical personnel. Contact the nearest sales point for

an inspection or contact the manufacturer directly.

• If the unit is to be put out of operation denitively, take it to a local recycling plant for a disposal which is not harmful to the environment.

Warnings and installation precautions

• The product is for indoor use only.

• If this device will be operated in any way dierent to the one described in this manual, it may suer

damage and the guarantee becomes void. Furthermore, any other operation may lead to dangers like short circuit, burns, electric shock, etc.

• Before starting any maintenance work or cleaning the projector, cut o power from the main supply.

• Always additionally secure the projector with the safety rope. When carrying out any work, always com-

ply scrupulously with all the regulations (particularly regarding safety) currently in force in the country in which the xture’s being used.

• Install the xture in a well ventilated place.

• Be sure that no ventilation slots on the product’s housing are blocked.

• Keep any inammable material at a safe distance from the xture.

• Shields, lenses or ultraviolet screens shall be changed if they have become damaged to such an extent

that their eectiveness is impaired.

• The lamp (LED) shall be changed if it has become damaged or thermally deformed.

• Never look directly at the light beam. Please note that fast changes in lighting, e. g. ashing light, may

trigger epileptic seizures in photosensitive persons or persons with epilepsy.

• Never connect the product to a dimmer pack.

Page 23

BATSTRIP 160

GENERAL INFORMATION

Shipments and claims

The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual damage will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

Warranty and returns

The guarantee covers the xture in compliance with existing regulations. You can nd the full version of the “General Guarantee Conditions” on our web site www.musiclights.it. Please remember to register the piece of equipment soon after you purchase it, logging on www.musiclights.it. The product can be also registered lling in and sending the form available on your guarantee certicate. For all purposes, the validity of the guarantee is endorsed solely on presentation of the guarantee certicate. Music & Lights will verify the validity of the claim through examination of the defect in relation to proper use and the actual validity of the guarantee. Music & Lights will eventually provide replacement or repair of the products declining, however, any obligation of compensation for direct or indirect damage resulting from faultiness.

Page 24

BATSTRIP 160

- 1 - INTRODUCTION

1.1 DESCRIPTION

BATSTRIP160 is a linear LED projector designed for use completely wireless through the internal lithium battery pack and the infrared controller for remote control. The battery provides up to 7 continue hours using and its design appears to be ideal for applications in clubs, trade show, corporate events, event furniture.

1.2 TECHNICAL SPECIFICATIONS

Light source and optics

• 160 LED (10mm / 0.06 W) RGBA (40 red, 40 green, 40 blue, 40 amber)

• Beam angle: 16 °

• Angle of view: 48 °

• Colour synthesis: mixing RGBA (> 16 million colors)

• LEDs average life span:> 50,000 hours

Electronics and features

• 100% working wireless with lithium battery and IR control

• Lithium battery is long-lived, rechargeable, lightweight

• Electronic protection for battery management allows you to extend the life and increase the recharge

cycles

• Battery life: 7 hours

• Charging time: 5 hours

• 4 independent control section (4 pix)

• Control Panel with LED display (4-digits)

• Several DMX congurations (2, 4, 5, 8, 10, 18 channels) for professional or simplied control

- 2 channels: Auto, Auto speed

- 4 channels: RGBA

- 5 channels: Dimmer, RGBA

- 8 channels: Dimmer, RGBA, cars, speed, strobe

- 10-channel: Dimmer, RGBA (2pix), strobe

- 18 channels, dimmer, RGBA (4pix), strobe

• Mode IR: Built-in infrared receiver for remote controller

• Auto mode: 17 preset programs with automatic speed adjustment

• Mode static colors: color reproduction static

• Master / Slave: For the control of several units linked in a chain

• Linear passage “stepless” DMX values

• Frequency diode anti-icker (400Hz) for video recordings

Structure and power supply

• Cast aluminum body, degree of protection: IP20

• LED bar with low prole, only 65mm thick

• Projector fanless and structure designed for heat dissipation by natural convection

• Double-bracket for mounting suspension or placement from the ground

• Power supply :100-240V 50/60Hz

• Average consumption: 15.3 W (output up to 46 projectors)

• Weight: 3kg

• Dimensions (WxHxD): 569x73x159mm

Page 25

BATSTRIP 160

1.3 OPERATING ELEMENTS AND CONNECTIONS

1 2 3 4 5 6 9 12 1311107 8

Rear view

Fig.1

1. DMX IN (3-pole XLR): 1 = ground, 2 = DMX -, 3 = DMX +

2. DMX OUT (3-pole XLR): 1= ground, 2 = DMX -, 3 = DMX +

3. ON/OFF SWITCH

4. CONTROL PANEL with display and 4 button used to access the control panel functions and manage them.

5. MICROPHONE to control the show by the external audio signal.

6. LED INDICATOR for battery charging

7. MOUNTING BRACKET

8. LOCKING KNOB for the mounting bracket.

9. POWER IN mains plug for connection to a socket (100-240V 50/60Hz) via the supplied mains cable. The support for the mains fuse is located near the mains plug. Only replace a blown fuse by one of the same type.

10. GND POINT grounding the xture to the earth

11. POWER OUT power output for connection of multiple units in series

12. SAFETY EYE to attach safety cable.

13. FLOOR MOUNT (x2)

Page 26

BATSTRIP 160

- 2 - INSTALLATION

2.1 MOUNTING

BATSTRIP160 may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For xing, stable mounting clips are required. The mounting place must be of sucient stability and be able to support a weight of 10 times of the unit’s weight. When carrying out any installation, always comply scrupulously with all the regulations (particularly regarding safety) currently in force in the country in which the xture’s being used.

• Install the projector at a suitable location by means of the mounting bracket.

• Always additionally secure the projector with the safety rope from falling down. For this purpose, fas-

ten the safety rope at a suitable position so that the maximum fall of the projector will be 20 cm.

• Adjust the projector and use the knob to slightly release or tighten the locking mechanism of the bracket if is necessary.

CLAMP

HANGING/ MOUNTING BRACKET

FLOOR MOUNT (x2)

Fig.2

Page 27

BATSTRIP 160

- 3 - FUNCTIONS AND SETTINGS

3.1 OPERATION

Switch on the unit with the power switch. Then the unit is ready for operation and can be operated via a DMX controller or it independently performs its show program in succession. After operation, switch o the unit with the power switch. NOTE - The BATSTRIP160 comes with a rechargeable lithium battery for cable-free operation. To charge the battery, simply plug in the power cord at any time before, during, or after operation. To charge the battery before or after operation with all the LEDs o, leave the power switch in the O position. The red indicator light for the battery turns on while the battery is charging. The green indicator light turns on when the battery is done charging. The battery life indicator shows the remaining amount of internal battery life when the menu buttons are inactive.

100% 75% 50% 25%

Fig.3

3.2 BASIC

Access control panel functions using the four panel buttons located directly underneath the LED Display (g.4).

MENU UP DOWN ENTER

Used to scroll through the current operating mode, as well as back out of the current menu option

MENU UP DOWN ENTER

Used to select an increasing value

Used to select a decreasing value

Fig.4

Used to activate a selection and store it to memory

Page 28

3.3 MENU STRUCTURE

MAIN FUNCTION SELECTION SUB-SELEC TION 1 SUB-SELECTION 2 DESCRIPTION

2-CH 4-CH

Personality

Slave Mode SLAv Slave mode

Sound Mode SU__ SU 0 - SU31 Sound sensitivity control

Custom Static

Color

Remote control -ir- IR remote mode

Preset Programs Pr_ _ Pr 1 - Pr17

Auto Programs AUTO

5-CH 8-CH 10CH 18CH

Colr

d001 - d512 Select DMX starting address and personality

r000 - R255 g000 - G255 b000 - b255 A000 - a255

SP 1 - SP99, SPFL Run speed (slow to fast)

BATSTRIP 160

Combine Red, Green, blue and amber to create a custom, static color

SP1-SP99, SPFL Run speed (slow to fast)

Fd 0 - Fd99 Dimmer speed (slow to fast) Fs 0 - FS99 Strobe speed (slow to fast)

1_ _ _ Background color ( only available in PR16 an PR17) 2_ _ _ Front color ( only available in PR16 an PR17)

n 1 - n100 Number of loops

Fd 0 - Fd99 Dimmer speed (slow to fast)

FS 0 - FS99 Strobe speed (slow to fast)

STANDALONE OPERATION

3.4 AUTOMATIC

If no DMX control signal is present at the DMX INPUT, the unit independently runs through its show programme:

• Press the button MENU so many times until the display shows [AUTO], then press the button ENTER.

• Press the button UP/DOWN to select the desired program [n1 - n100]. Press the button ENTER to conrm.

• Press the button UP/DOWN to select the desired run speed [SP1 - SP99 - SPFL]; press the button ENTER to

conrm.

• Press the button UP/DOWN to select the desired dimmer value [Fd0 - Fd99]; press the button ENTER to conrm.

• Press the button UP/DOWN to select the strobe speed [FS0 - FS99]; press the button ENTER to conrm.

Page 29

BATSTRIP 160

3.5 PRESET PROGRAM MODE

• Press the button MENU so many times until the display shows [P_ _], then press the button ENTER.

• Press the button UP/DOWN to select the desired program [P 1 - P 17]. Press the button ENTER to conrm.

• Press the button UP/DOWN to select the desired run speed [SP1 - SP99 - SPFL]; press the button ENTER to

conrm.

• Press the button UP/DOWN to select the desired dimmer value [Fd0 - Fd99]; press the button ENTER to conrm.

• Press the button UP/DOWN to select the strobe speed [FS0 - FS99]; press the button ENTER to conrm.

You can also set the background and front color:

• Press the button UP/DOWN to select the program Pr16 or Pr17; press the button ENTER to conrm.

• Select 1_ _ _ through the button UP/DOWN to set background color.

• Press the button UP/DOWN to select the desired color [r-g-b-a-rg-rb-ra-gb-ga-rgb-rga-rba-gba-rgba]

• Press the button ENTER to conrm.

• Select 2_ _ _ through the button UP/DOWN to set front color.

• Press the button UP/DOWN to select the desired color [r-g-b-a-rg-rb-ra-gb-ga-rgb-rga-rba-gba-rgba]

• Press the button ENTER to conrm.

3.6 SOUND ACTIVE

• Press the button MENU so many times until the display shows [SU_ _], then press the button ENTER.

• Press the button UP/DOWN to select the sensitivity value [SU 0 - SU31].

• Press the button ENTER to conrm.

3.7 CUSTOM STATIC COLOR MIXING

• This mode allows you to manage the ‘intensity and mix the colors red, green, blue and amber:

• Press the button MENU so many times until the display shows [Colr], then press the button ENTER.

• Press the button UP/DOWN to select the desired color value [000 - 100]. Press the button ENTER to con-

tinue to the next color.

• Press the button UP/DOWN to select the desired color value [000 - 100].

• Continue until the desired mix is obtained.

• Press the button ENTER to save the nal color setting.

3.8 MASTER/SLAVE MODE

This mode will allow you to link up the units together without a controller. Choose a unit to function as the Master. The unit must be the rst unit in line; other units will work as slave. MASTER SETTINGS

• Connect the xtures with DMX cables

• Use any one of the standalone modes for the master unit.

SLAVE SETTINGS

• Press MENU so many times until the display shows [SLAv], then press the button ENTER.

3.9 LINKING

Several units may be interconnected in order to control all further slave units to the same eect of the master unit.

1. Connect the DMX OUT of the master unit via 3 -pole XLR cable to the DMX IN of the rst slave unit.

2. Connect the DMX OUT of the rst slave unit to the DMX IN of the second slave unit, etc. until all units are connected in a chain.

Page 30

BATSTRIP 160

3.10 DMX OPERATION

• Press the button MENU so many times until shows [2 - CH] [4 - CH] [5 - CH] [8 - CH] [10CH] or [18CH], and press the button ENTER to conrm.

• Press the button UP/DOWN to select the desired DMX address [d001 - d512].

The tables on page 12 indicate the operating mode and DMX value. The BATSTRIP160 is equipped with 3-pole XLR connections.

3.11 DMX ADDRESSING

To able to operate the BATSTRIP160 with a light controller, adjust the DMX start address for the rst a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the rst DMX channel, adjust the start address 33 on the BATSTRIP160. The other functions of the light eect panel are then automatically assigned to the following addresses. An example with the start address 33 is shown below:

Number of

DMX channels

Start address

(example)

DMX Address

occupied

Next possible start

address for unit No. 1

Next possible start

address for unit No. 2

4 33 33-36 37 41 45

18 33 33-50 51 69 87

DMX Address: 33 DMX Address: 87DMX Address: 51 DMX Address: 69

DMX512 Controller

Example 18 DMX channels conﬁguration (18CH mode)

Next possible start

address for unit No. 3

. . . . . . . . . . . .

Fig.5

Page 31

BATSTRIP 160

3.12 CONNECTION OF THE DMX LINE

DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω impedance and low capacity. The following diagram shows the connection mode:

DMX - INPUT

XLR plug

Pin1 : GND - Shield Pin2 : - Negative Pin3 : + Positive

Fig.6

DMX - OUTPUT

XLR socket

ATTENTION The screened parts of the cable (sleeve) must never be connected to the system’s earth, as this would cause faulty xture and controller operation. Over long runs can be necessary to insert a DMX level matching amplier. For those connections the use of balanced microphone cable is not recommended because it cannot transmit control DMX data reliably.

• Connect the controller DMX input to the DMX output of the rst unit.

• Connect the DMX output to the DMX input of the following unit. Connect again the output to the input

of the following unit until all the units are connected in chain.

• When the signal cable has to run longer distance is recommended to insert a DMX termination on the last unit.

3.13 CONSTRUCTION OF THE DMX TERMINATION

The termination avoids the risk of DMX 512 signals being reected back along the cable when they reaches the end of the line: under certain conditions and with certain cable lengths, this could cause them to cancel the original signals. The termination is prepared by soldering a 120Ω 1/4 W resistor between pins 2 and 3 of the 5-pin male XLR connector, as shown in gure.

Fig.7

Example: 3 pin XLR connector

Page 32

3.14 DMX CONTROL

BATSTRIP 160

CH2 CH4

CH Function in CH2 mode Value

AUTO PROGRAMS

No function Red Green Blue Amber Cyan Magenta Yellow White (3-color RGB) Red/Amber Green/Amber Blue/Amber Red/Green/Amber Red/Blue/Amber Green/Blue/Amber

SPEED/SENSITIVITY

Auto program speed (when Auto program is

between 128-247) Sound Sensitivity (when Auto program is between 248-255)

CH Function in CH4 mode Value

RED

0% - 100% 000 - 255

GREEN

0% - 100% 000 - 255

BLUE

0 - 100% 000 - 255

AMBER

0 - 100% 000 - 255

CH5

CH Function in CH5 mode Value

DIMMER

0% - 100% 000 - 255

RED

0% - 100% 000 - 255

GREEN

0% - 100% 000 - 255

BLUE

0 - 100% 000 - 255

AMBER

0 - 100% 000 - 255

Page 33

CH8

BATSTRIP 160

CH Function in CH8 mode Value

DIMMER

0% - 100% 000 - 255

RED

0% - 100% 000 - 255

GREEN

0% - 100% 000 - 255

BLUE

0 - 100% 000 - 255

AMBER

0 - 100% 000 - 255

AUTO PROGRAMS

No function Red Green Blue Amber Cyan Magenta Yellow White (3-color RGB) Red/Amber Green/Amber Blue/Amber Red/Green/Amber Red/Blue/Amber

CH Function in CH8 mode Value

Auto Program 14

Auto Program 15 Sound Mode

SPEED/SENSITIVITY

Auto program speed (when Auto program is

between 128-247) Sound Sensitivity (when Auto program is between 248-255)

8 SHUTTER 000 - 255

232 - 239 240 - 247 248 - 255

Page 34

BATSTRIP 160

CH10 CH18

CH Function in CH10 mode Value

DIMMER

0% - 100% 000 - 255

RED 1 - RED 2

0% - 100% 000 - 255

GREEN 1 - GREEN 2

0% - 100% 000 - 255

BLUE 1 - BLUE 2

0 - 100% 000 - 255

AMBER 1 - AMBER 2

0 - 100% 000 - 255

RED 3 - RED 4

0 - 100% 000 - 255

GREEN 3 - GREEN 4

0 - 100% 000 - 255

BLUE 3 - BLUE4

0 - 100% 000 - 255

AMBER 3 - AMBER 4

0 - 100% 000 - 255

10 SHUTTER 000 - 255

CH Function in CH18 mode Value

DIMMER

0% - 100% 000 - 255

RED 1

0% - 100% 000 - 255

GREEN 1

0% - 100% 000 - 255

BLUE 1

0 - 100% 000 - 255

AMBER 1

0 - 100% 000 - 255

RED2

0 - 100% 000 - 255

GREEN 2

0 - 100% 000 - 255

BLUE 2

0 - 100% 000 - 255

AMBER 2

0 - 100% 000 - 255

RED 3

0 - 100% 000 - 255

GREEN 3

0 - 100% 000 - 255

BLUE 3

0 - 100% 000 - 255

AMBER 3

0 - 100% 000 - 255

RED 4

0 - 100% 000 - 255

GREEN 4

0 - 100% 000 - 255

BLUE 4

0 - 100% 000 - 255

AMBER 4

0 - 100% 000 - 255

18 SHUTTER 000 - 255

Page 35

BATSTRIP 160

3.15 OPERATION THROUGH THE IRC CONTROLLER

To control the BATSTRIP160 with the infrared remote control:

• Press the button MENU repeatedly until [ir], then press button ENTER to conrm. NOTE - Make sure to point the controller directly at the receiver on the product.

IR REMOTE

BLACK

AUTO

OUT

STROBE SPEED

MANUAL

SOUND

SENSITIVITY

FADE

SNAP

Automatic Mode

Automatic Mode will enable you to run the automatic programs on the product. To turn on Automatic Mode:

1. Press AUTO on the controller.

2. Press + or – to choose between the dierent auto programs.

To adjust the speed of the automatic program:

1. Press SPEED on the controller.

G B

7 8 9

2. Press %.

3. Press + or – to either increase or decrease the speed of the program.

Sound Active Mode

Sound Active Mode will enable the product to respond to the music. To turn on Sound Active mode:

1. Press SOUND on the controller.

To adjust sound sensitivity in Sound Active mode:

1. Press SENSITIVITY on the controller.

2. Press %.

3. Press + or – to either increase or decrease sound sensitivity.

Fig.8

Manual Color Control

To choose a specic color with the controller:

1. Press MANUAL on the controller.

2. Press any number between 0-9 to choose your color.

To manually control the RGB percentage:

1. Press MANUAL on the controller.

2. Press R, G, or B to choose your color.

3. Press + or – to increase or decrease the percentage of each color.

Miscellaneous Operation

To adjust the strobe rate of the program:

1. Press STROBE on the controller.

2. Press + or – to increase or decrease the strobe rate.

3. Press STROBE again to turn o the strobe.

To change the switching eect of the program:

• Press FADE/SNAP on the controller.

• Fade will slowly switch the eect. Snap will rapidly switch the eect.

To black out the lights:

Press BLACK OUT on the controller.

•

• This will turn o all the lights until the button is pressed again.

NOTE - The controller will not respond to any inputs when Black Out is activated. If the remote does not respond when a button is pressed, try pressing BLACK OUT. You may have inadvertently activated BLACK OUT.

Page 36

BATSTRIP 160

- 4 - MAINTENANCE

4.1 MAINTENANCE AND CLEANING THE UNIT

• Make sure the area below the installation place is free from unwanted persons during setup.

• Switch o the unit, unplug the main cable and wait until the unit has cooled down.

• All screws used for installing the device and any of its parts should be tightly fastened and should not

be corroded.

• Housings, xations and installation spots (ceiling, trusses, suspensions) should be totally free from any deformation.

• The main cables must be in impeccable condition and should be replaced immediately even when a small problem is detected.

• It is recommended to clean the front at regular intervals, from impurities caused by dust, smoke, or other particles to ensure that the light is radiated at maximum brightness. For cleaning, disconnect the main plug from the socket. Use a soft, clean cloth moistened with a mild detergent. Then carefully wipe the part dry. For cleaning other housing parts use only a soft, clean cloth. Never use a liquid, it might penetrate the unit and cause damage to it.

Warning: we strongly recommend internal cleaning to be carried out by qualied personnel!

4.2 FUSE REPLACEMENT

1. Remove the safety cap by a screwdriver.

2. Replace the blown fuse with a fuse of the exact same type and rating (T1A, 250V).

3. Install the safety cap, and reconnect power.

Fig.9

Fuse

Page 37

BATSTRIP 160

4.3 TROUBLESHOOTING

Problems Possible causes Checks and remedies

Fixture does not light up

General low light intensity

Fixture does not power up

Fixture does not respond to DMX

• No mains supply

• Dimmer fader set to 0

• All color faders set to 0

• Faulty LED

• Faulty LED board

• Dirty lens assembly

• Misaligned lens assembly

• No power

• Loose or damaged power cord

• Faulty internal power supply

• Wrong DMX addressing

• Damaged DMX cables

• Bouncing signals

• Check the power supply voltage

• Increase the value of the dimmer channels

• Increase the value of the color channels

• Replace the LED board

• Clean the xture regularly

• Install lens assembly properly

• Check for power on power outlet

• Check power cord

• Replace internal power supply

• Check control panel and unit addressing

• Check DMX cables

• Install terminator as suggested

Contact an authorized service center in case of technical problems or not reported in the table can not be resolved by the procedure given in the table.

Page 38

Page 39

CERTIFICATO DI GARANZIA

GUARANTEE CERTIFICATE

Place Stamp Here

Arancare

Spett.le

Music&Lights S.r.l.

Via Appia Km 136.200 04020 Itri (LT) Italy

The guarantee covers the unit

in compliance with existing

regulations. You can ﬁnd the

full version of the “General

Il prodotto è coperto da garanzia

in base alle vigenti normative.

Sul sito www.musiclights.it è

possibile consultare il testo

Guarantee Conditions” on our

web site www.musiclights.it.

integrale delle “Condizioni

Generali di Garanzia”.

Abstract

General Guarantee Conditions

Estratto dalle

Condizioni Generali di Garanzia

piece of equipment soon after you

• Please remember to register the

procedere alla registrazione del

• Si prega, dopo l’acquisto, di

purchase it, logging on

www.musiclights.it. The product

can be also registered lling in and

prodotto sul sito www.musiclights.it.

In alternativa il prodotto può essere

registrato compilando e inviando il

sending the form available on your

guarantee certicate.

modulo riportato sul retro.

• Sono esclusi i guasti causati da

• Defects caused by inexperience

imperizia e da uso non appropriato

and incorrect handling of the

equipment are excluded.

eective if the equipment has

been tampered.

• The guarantee will no longer be

• The guarantee makes no provision

dell’apparecchio.

qualora l’apparecchio sia stato

manomesso.

• La garanzia non ha più alcun eetto

sostituzione dell’apparecchio.

• La garanzia non prevede la

for the replacement of the

equipment.

esterne, le lampade, le manopole, gli

• Sono escluse dalla garanzia le parti

switches and removable parts are

• External parts, lamps, handles,

interruttori e le parti asportabili.

• Le spese di trasporto e i rischi

not included in the guarantee.

conseguenti sono a carico del

• Transport costs and subsequent

possessore dell’apparecchio.

risks are responsibility of the

owner of the equipment.

the guarantee is endorsed solely

• For all purposes, the validity of

garanzia è avallata unicamente

dalla presentazione del certicato di

garanzia.

• A tutti gli eetti la validità della

on presentation of the guarantee

certicate.

Page 40

FORM TO BE FILLED IN AND MAILED / CEDOLA DA COMPILARE E SPEDIRE FORM TO BE FILLED IN AND KEPT / CEDOLA DA COMPILARE E CONSERVARE

Purchased by / Acquistato da

Purchasing date

Data acquisto

del Rivenditore

ZIP CODE / C.A.P.

PROV.

CITY / CITTA’

ADDRESS / VIA N.

NAME / NOME

Dealer’s stamp

and signature

Timbro e rma

SURNAME / COGNOME

SERIAL N° / SERIE N°

MODEL / MODELLO

Purchased by / Acquistato da

Purchasing date

Data acquisto

del Rivenditore

ZIP CODE / C.A.P.

PROV.

CITY / CIT Tà

ADDRESS / VIA N.

NAME / NOME

Dealer’s stamp

and signature

Timbro e rma

SURNAME / COGNOME

SERIAL N° / SERIE N°

MODEL / MODELLO

Page 41

Page 42

Page 43

Page 44

Music & Lights S.r.l. entertainment technologies

Via Appia km 136,200 - 04020 Itri (LT) ITALY tel. +39 0771 72190 fax +39 0771 721955 www.musiclights.it [email protected]

ISO 9001:2008

Certified Company
