PRO LIGHTS 6 BEAM User manual

6 BEAM

MOBILE LIGHT-SET

WITH 6 SLIM-SPOT

Manuale Utente

User Manual

ENIT

Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso.

Al ne di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modicare, in

qualunque momento e senza preavviso, le speciche menzionate nel presente manuale di istruzioni.

Tutte le revisioni e gli aggiornamenti sono disponibili nella sezione 'Manuali' sul sito www.musiclights.it

La riproduzione - anche parziale - per propri scopi commerciali è vietata.

REV.001-08/12

6 BEAM

3

INDICE

Sicurezza

Avvertenze generali
Attenzioni e precauzioni per l’installazione
Informazioni generali

1 Introduzione

1. 1 Descrizione

1. 2 Speciche tecniche

1. 3 Elementi di comando e di collegamento

2 Installazione

2. 1 Montaggio

3 Funzioni e impostazioni

3. 1 Funzionamento

3. 2 Impostazione base

3. 3 Struttura menu

3. 4 Modalità automatica

3. 5 Modalità musicale

3. 6 Modalità Master/Slave

3. 7 Collegamento

3. 8 Modalità DMX

3. 9 Indirizzamento DMX

3. 10 Collegamenti della linea DMX

3. 11 Costruzione del terminatore DMX

3. 12 Tabella canali DMX

4
4
5

6
6
7

8

9
9
10
10
10
11
11
11
11
12
12
13

Contenuto dell'imballo:

4 Manutenzione

4. 1 Manutenzione e pulizia del sistema ottico

4. 2 Risoluzione dei problemi

Certicato di garanzia

• 6BEAM

• Cavo di alimentazione

• Manuale utente

14
14

4

ATTENZIONE! Prima di eettuare qualsiasi operazione con l’unità, leggere con attenzione
questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni
importanti riguardo l’installazione, l’uso e la manutenzione dell’unità.

6 BEAM

SICUREZZA

Avvertenze generali

• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per­tanto recano la sigla .

• Il dispositivo funziona con pericolosa tensione di rete 230V~. Non intervenire mai al suo interno al di
fuori delle operazioni descritte nel presente manuale; esiste il pericolo di una scarica elettrica.

• È obbligatorio eettuare il collegamento ad un impianto di alimentazione dotato di un’eciente messa
a terra (apparecchio di Classe I secondo norma EN 60598-1). Si raccomanda, inoltre, di proteggere le
linee di alimentazione delle unità dai contatti indiretti e/o cortocircuiti verso massa tramite l’uso di
interruttori dierenziali opportunamente dimensionati.

• Le operazioni di collegamento alla rete di distribuzione dell’energia elettrica devono essere eettuate
da un installatore elettrico qualicato. Vericare che frequenza e tensione della rete corrispondono alla
frequenza ed alla tensione per cui l’unità è predisposta, indicate sulla targhetta dei dati elettrici.

• L’unità non per uso domestico, solo per uso professionale.

• Evitare di utilizzare l’unità:

- in luoghi soggetti a vibrazioni, o a possibili urti;

- in luoghi a temperatura superiore ai 40°C.

• Evitare che nell’unità penetrino liquidi inammabili, acqua o oggetti metallici.

• Non smontare e non apportare modiche all’unità.

• Tutti gli interventi devono essere sempre e solo eettuati da personale tecnico qualicato. Rivolgersi al

più vicino centro di assistenza tecnica autorizzato.

• Se si desidera eliminare il dispositivo denitivamente, consegnarlo
per lo smaltimento ad un’istituzione locale per il riciclaggio.

Attenzioni e precauzioni per l’installazione

• Se il dispositivo dovesse trovarsi ad operare in condizioni dierenti da quelle descritte nel presente
manuale, potrebbero vericarsi dei danni; in tal caso la garanzia verrebbe a decadere. Inoltre, ogni altra
operazione potrebbe provocare cortocircuiti, incendi, scosse elettriche, rotture etc.

• Prima di iniziare qualsiasi operazione di manutenzione o pulizia sull’unità togliere la tensione dalla rete
di alimentazione.

• Questo proiettore è solo per uso interno

• La distanza minima tra il proiettore e le pareti circostanti deve essere superiore a 50 cm e non devono

essere ostruite, in nessun caso, le aperture di aerazione.

• È assolutamente necessario proteggere l’unità per mezzo di una fune di sicurezza. Nell’eseguire qual­siasi intervento attenersi scrupolosamente a tutte le normative (in materia di sicurezza) vigenti nel
paese di utilizzo.

• Installare l’unità in un luogo ben ventilato.

• Mantenere i materiali inammabili ad una distanza di sicurezza dall’unità.

• I ltri, le lenti o gli schermi ultravioletti se danneggiati possono limitare la loro ecienza.

• I LED devono essere sostituiti se danneggiati o termicamente deformati.

• Non guardare direttamente il fascio luminoso. Tenete presente che i veloci cambi di luce possono pro-

vocare attacchi d’epilessia presso persone fotosensibili o epilettiche.

• Non collegare l’unità a un dimmer pack.

6 BEAM

INFORMAZIONI GENERALI

Spedizioni e reclami

Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien­te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi
dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

Garanzie e resi

Il prodotto è coperto da garanzia in base alle vigenti normative. Sul sito www.musiclights.it è possibile
consultare il testo integrale delle “Condizioni Generali di Garanzia”. Si prega, dopo l’acquisto, di procedere
alla registrazione del prodotto sul sito www.musiclights.it. In alternativa il prodotto può essere registrato
compilando e inviando il modulo riportato alla ne del manuale. A tutti gli eetti la validità della garanzia
è avallata unicamente dalla presentazione del certicato di garanzia. Music & Lights constata tramite ve­rica sui resi la difettosità dichiarata, correlata all’appropriato utilizzo, e l’eettiva validità della garanzia;
provvede quindi alla riparazione dei prodotti, declinando tuttavia ogni obbligo di risarcimento per danni
diretti o indiretti eventualmente derivanti dalla difettosità.

5

6

6 BEAM

- 1 - INTRODUZIONE

1.1 DESCRIZIONE

6BEAM è un kit composto di 6 cambiacolori collegati ad una barra fari, ognuno orientabile in maniera
indipendente e confezionati all’interno di una borsa in nylon per il trasporto. La sorgente LED Tri-Colour
impiegata all’interno di ciascun proiettore permette di riprodurre fasci Spot multicolore, concentrati e
deniti. La barra portafari è munita inoltre di meccaniche per l’impilaggio e l’appendimento, garantendo
una maggiore essibilità di utilizzo ed installazione.

1.2 SPECIFICHE TECNICHE

• Sorgente Luminosa: 6x3W Tri-Colour LEDs per una generazione cromatica senza limiti

• Tipologia di eetto: Fasci Spot, multicolore, con accensione sincronizzata

• Durata media diodi LED: >50.000 ore

• Orientamento: staa regolabile per la regolazione su asse orizzontale (360°) di ciascuna unità

• Alimentazione e pannello di controllo tramite display LED (4-caratteri) su barra portafari

• Modalità Automatica: 8 programmi automatici preimpostati, regolazione velocità di esecuzione e strobo

• Modalità DMX: 6 canali per l’esecuzione in remoto degli show preimpostati e selezione dei colori

• Modalità Master/Slave: per il controllo di più unità collegate in catena

• Modalità Sound: attivazione musicale tramite microfono interno, controllo sensibilità

• Modalità Colori statici: selezione statica di un colore

• Borsa per il trasporto inclusa nella confezione

• Design impilabile per più kit

• Dimensioni custodia: 90x6x17cm

• Alimentazione: AC 100/240V, 50/60Hz

• Assorbimento: 57W

• Output alimentazione per connessione di più unità in serie: no a 20 kit (230V)

• Peso: 4,6kg

6 BEAM

1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO

7

Dettaglio A

MENU

A B

1

2 3

6 7

Volt age: 100~ 240vVA C,50/ 60Hz
Fus e:F1 A, 250V
Pow er Cons umpti on:3 0W

MENU

Voltage:1 00~24 0vVAC, 50/60 Hz
Fuse:F1A , 250V
Power Cons umpti on:30 W

MAX: 600W, 10 A

4

5

MAX : 600W, 10 A

Dettaglio B

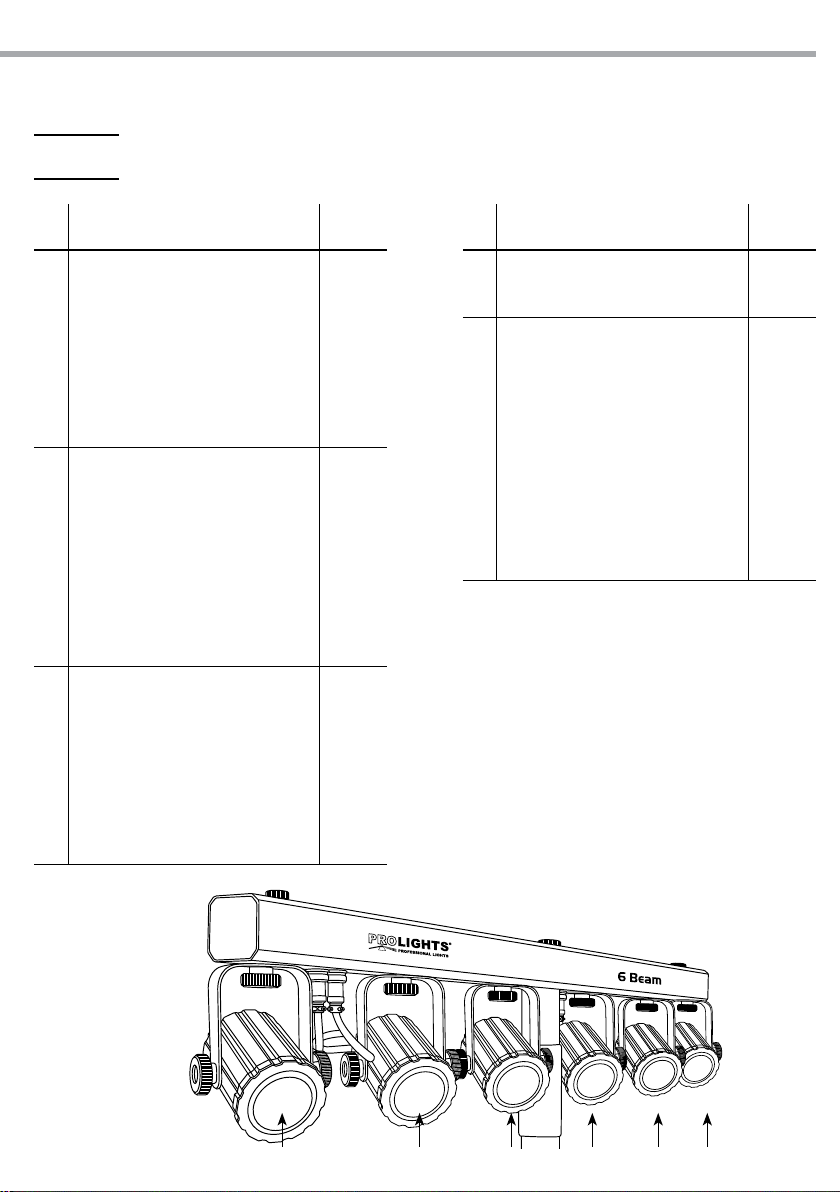

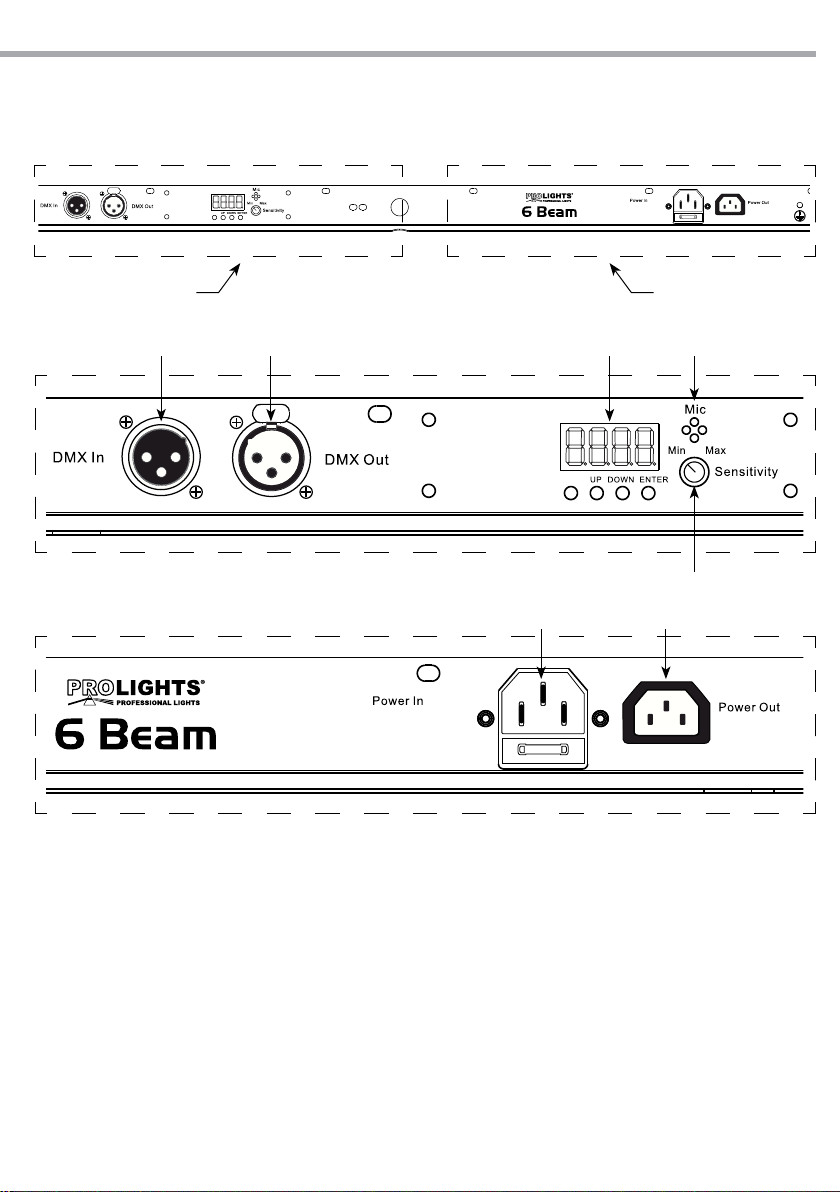

1. DMX IN (XLR a 3 poli):
1 = massa, 2 = DMX -, 3 = DMX +

2. DMX OUT (XLR a 3 poli):
1= massa, 2 = DMX -, 3 = DMX +

3. PANNELLO DI CONTROLLO con display e 4
pulsanti per accesso e gestione delle diverse
funzioni

4. MICROFONO per il comando tramite musica

5. REGOLATORE SENSIBILITÀ AUDIO nella
modalità sound

Fig.1

6. POWER IN spina da pannello VDE per
il collegamento ad una presa di rete
(100-240V~/50-60Hz) tramite il cavo di
rete in dotazione. Sotto la spina si trova il
portafusibile. Sostituire un fusibile difettoso
solo con uno dello stesso tipo.

7. POWER OUT output alimentazione per
connessioni di più unità in serie.

8

6 BEAM

- 2 - INSTALLAZIONE

2.1 MONTAGGIO

l’ESABEAM può essere montato sul treppiedi e installato in qualsiasi luogo dotato di suciente spazio per
la ventilazione.
Il dispositivo, inoltre, consente diverse congurazioni di montaggio:

• a pavimento utilizzando il supporto a stand;

• a sospensione mediante stae di montaggio.

• a sospensione mediante i due punti di ssaggio.

Assicurarsi di rispettare tutte le avvertenze in materia di sicurezza.
Regolare l’angolo di proiezione di ciascun proiettore svitando entrambe le manopole indicate in gura e
inclinando i proiettori. Dopo aver trovato la posizione desiderata, stringere di nuovo entrambe le mano­pole. Se sono collegate più unità assicurarsi della lunghezza del cavo di alimentazione.
Quando si sceglie il luogo di installazione:

• considerare la possibilità di facile accesso all’ unità per la manutenzione ordinaria;

• evitare di utilizzare l’unità in luoghi esposti a pioggia, umidità, sbalzi di temperatura o ventilazione

limitata.

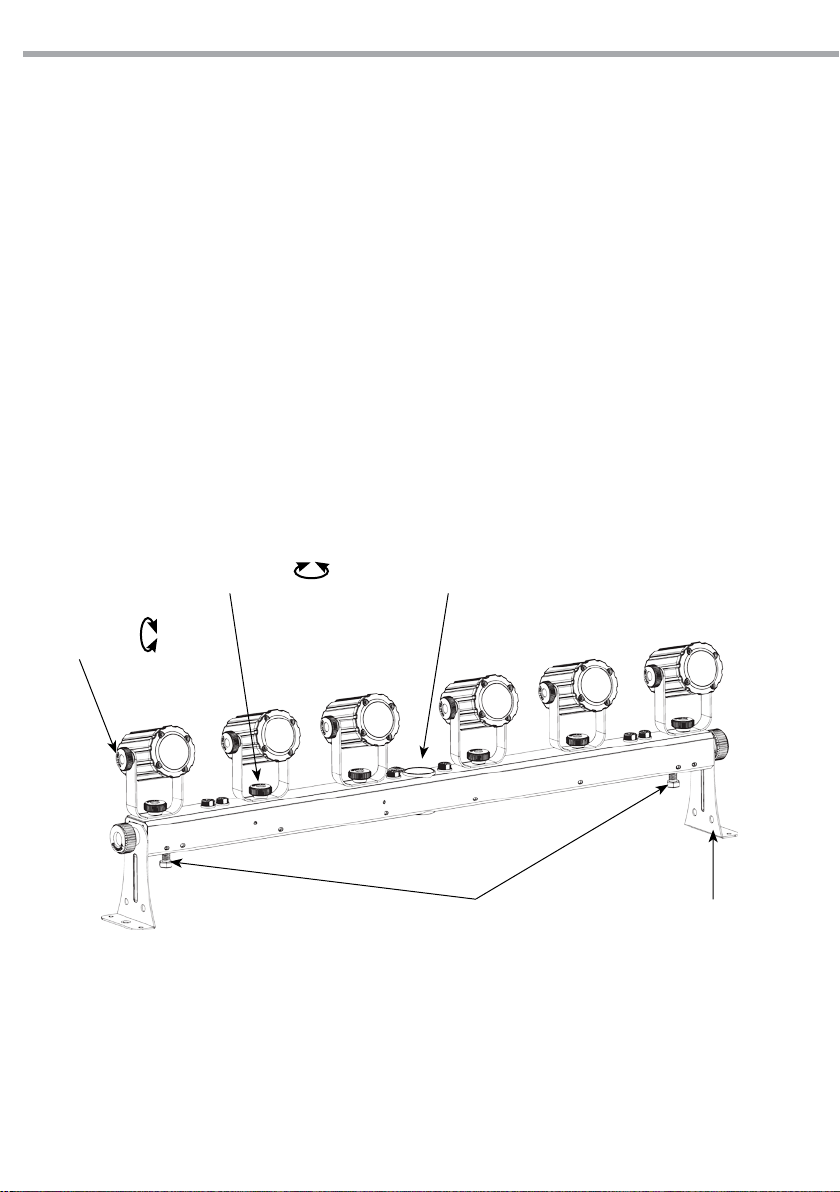

Manopola di
regolazione TILT

Manopola di
regolazione PAN

Foro per il
montaggio a stand

Fori di ssaggio
per installazione a
sospensione

Fig.2

Stae per montaggio a
sospensione (2)

6 BEAM

9

- 3 - FUNZIONI E IMPOSTAZIONI

3.1 FUNZIONAMENTO

Per accendere il 6BEAM, inserire la spina del cavo di alimentazione in una presa di rete (100-240VAC~
50Hz). L’unità può essere comandata da un unità DMX di comando luce oppure svolgere autonomamente
il suo programma. Per spegnere il 6BEAM, staccare la spina dalla presa di rete. Per maggiore comodità è
consigliabile collegare l’unità con una presa comandata da un interruttore.

3.2 IMPOSTAZIONE BASE

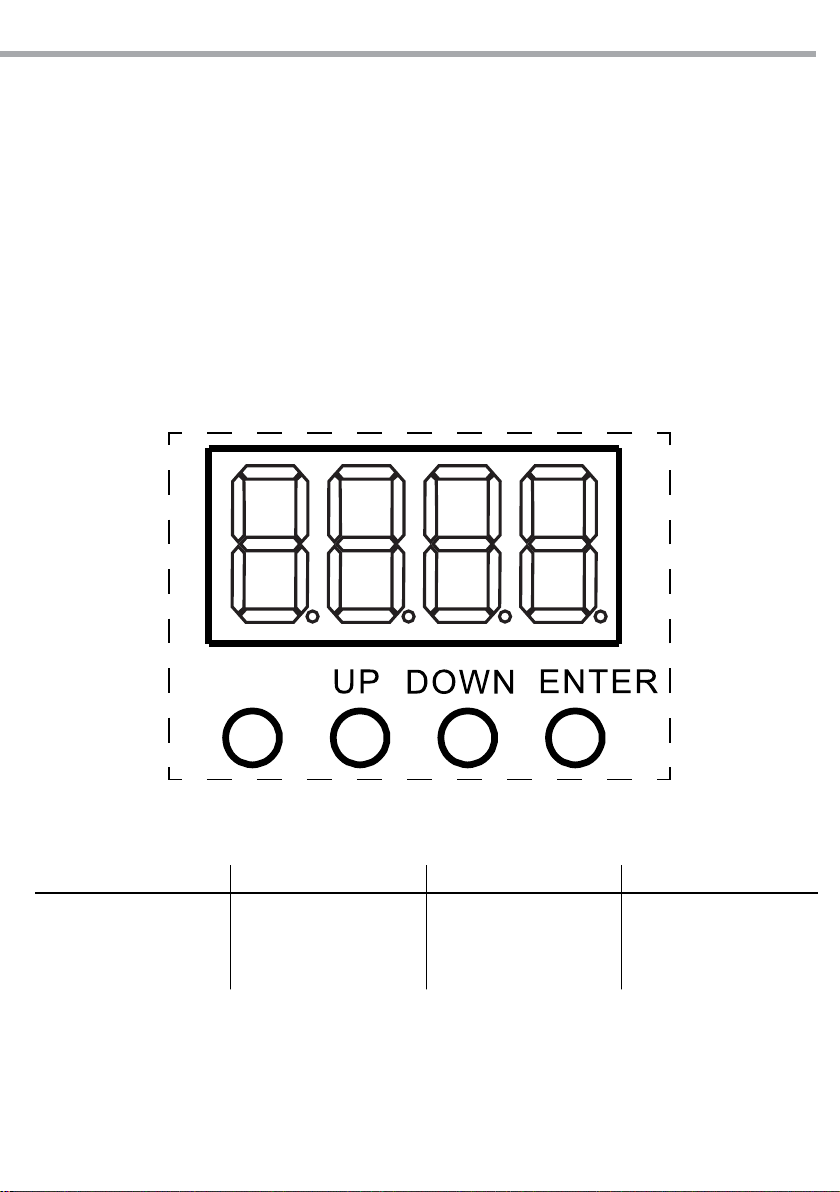

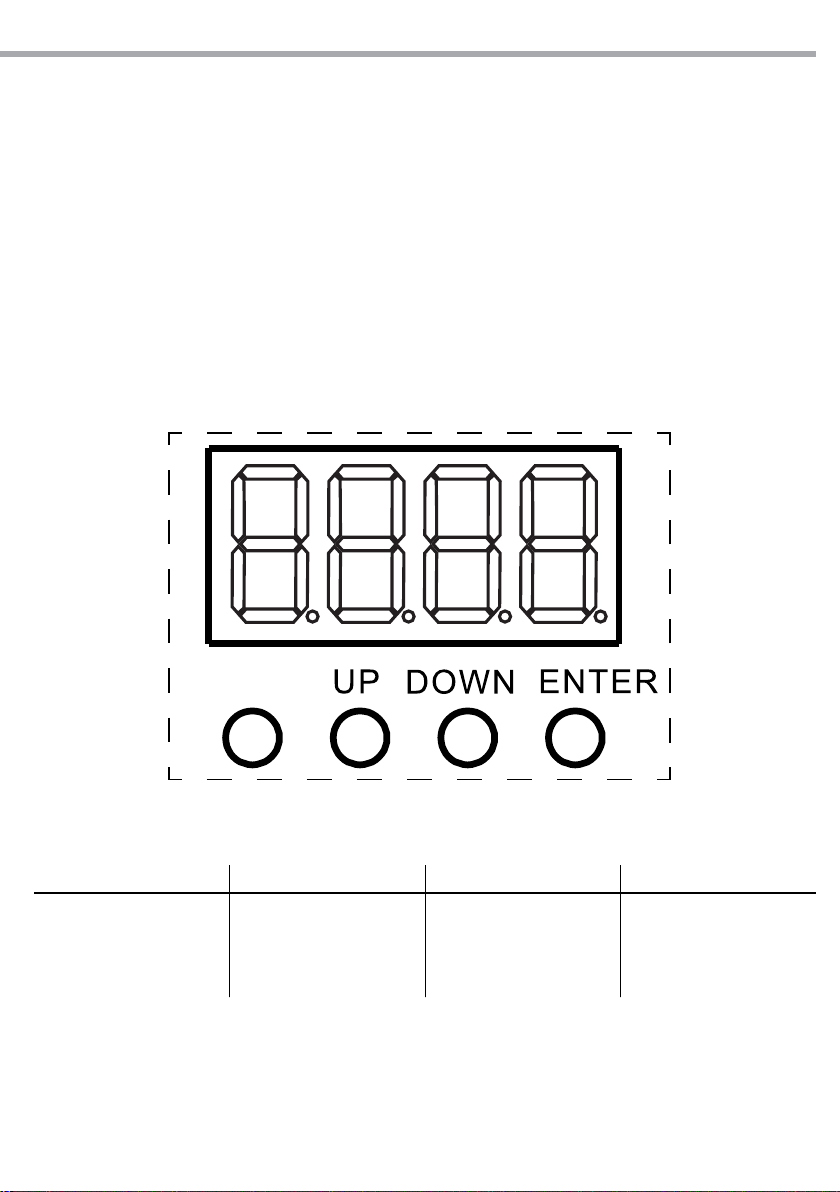

Il proiettore 6BEAM dispone di un LED display e 4 pulsanti per accesso alle funzioni del pannello di con­trollo (g.3).

MENU

MENU UP DOWN ENTER

Per scorrere il menu principale
o tornare ad una opzione del
menu precedente

Per aumentare il valore della
funzione stessa

Per diminuire il valore della
funzione

Fig.3

Per attivare una funzione e
per memorizzare un valore

10

3.3 STRUTTURA MENU

MAIN FUNCTION SELECTION1 SELECTION2 DESCRIPTION

Addr DMX Operation

DMX Mode

Slave operation SLAU Set Slave mode

6 BEAM

d001 - d512 Select the DMX starting address

Invert H NO - YES

Automatic Program

Selection

Speed automatic

program

Sound-active SoUd rUn Adjust the red, green & blue levels to create a custom color

3.4 MODALITÀ AUTOMATICA

Se alla presa DMX non è presente alcun segnale di comando DMX, l’unità può svolgere il suo programma
Show automaticamente:

• Collegare il dispositivo all’alimentazione.

• Premere il tasto [MENU] no a quando sul display non appare [P--], quindi premere ENTER per confermare.

• Utilizzare i tasti UP/DOWN per selezionare il programma automatico desiderato [P1 - P10].

• Premere ENTER per confermare la scelta

L’unità entrerà in modalità automatica mandando in esecuzione il programma pre-impostato per il quale
è possibile regolare la velocità di esecuzione

• Utilizzare i tasti UP/DOWN per selezionare la velocità di esecuzione desiderata (Slow-Fast) [S1 - S100].

• Premere il tasto ENTER per salvare l’impostazione.

P-- P_ _1-10 Trigger the built-in programs

S-- S001-S100 Adjust the speed of the automatic program

Invert the operation (pod 1 becomes pod 6)

Select YES to active this function

3.5 MODALITÀ MUSICALE

• Per entrare nella modalità musicale, premere il tasto [MENU] no a quando sul display non appare [SoUd],
quindi premere ENTER per confermare.

• Regolare la sensibilità del microfono integrato con la relativa manopola di regolazione.

• Premere ENTER per confermare la scelta.

6 BEAM

11

3.6 MODALITÀ MASTER/SLAVE

Questa modalità consente di collegare in linea più unità 6BEAM senza un controller. La prima sarà impo­stata come master e le altre come slave.
Per questa modalità è necessario impostare correttamente le unità:
IMPOSTAZIONI UNITÀ MASTER

• Servirsi dei connettori DMX del 6BEAM e di un cavo XLR per formare una catena di unità.

• Impostare una delle modalità standalone per l’unità master (vedi paragrafo 3.4 - 3.5)

IMPOSTAZIONI UNITÀ SLAVE

• Premere il tasto [MENU] no a quando sul display non appare [SLAU]
NOTA - Quando il proiettore è nella modalità Master/Slave, è possibile regolare le azioni dell’unità slave:

• Premere il tasto [MENU] no a quando sul display non appare [H], quindi premere ENTER per confermare.

• Con i tasti UP/DOWN è possibile selezionare [YES/NO] a seconda se si desidera che l’unità slave “specchi”

le azioni del proiettore Master.

3.7 COLLEGAMENTO

1. Collegare l’uscita DMX OUT dell’unità principale con l’ingresso DMX IN della prima unità secondaria
servendosi di un cavo XLR a 3 poli.

2. Collegare l’uscita DMX OUT della prima unità secondaria con l’ingresso DMX IN della seconda unità se­condaria ecc.

3.8 MODALITÀ DMX

• Premere il tasto [MENU] no a quando sul display non appare [Addr], quindi premere ENTER per confer-
mare.

• Utilizzare i tasti UP/DOWN per impostare l’indirizzo DMX desiderato [d1 - d512].

• Premere ENTER per confermare.

3.9 INDIRIZZAMENTO DMX

Per poter comandandare il proiettore 6BEAM con un’unità di comando luce, occorre impostare l’indirizzo
di start DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per
comandare la funzione del primo canale DMX, si deve impostare sul 6BEAM l’indirizzo di start 33. Le altre
funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. Segue un esempio con
indirizzo 33 di start:

Numero

canali DMX

Indirizzo di

start (esempio)

Indirizzo DMX

occupati

Prossimo indirizzo di start

possibile per unità n°1

Prossimo indirizzo di start

possibile per unità n°2

Prossimo indirizzo di start

possibile per unità n°3

8 33 33-40 41 49 57

12

6 BEAM

3.10 COLLEGAMENTI DELLA LINEA DMX

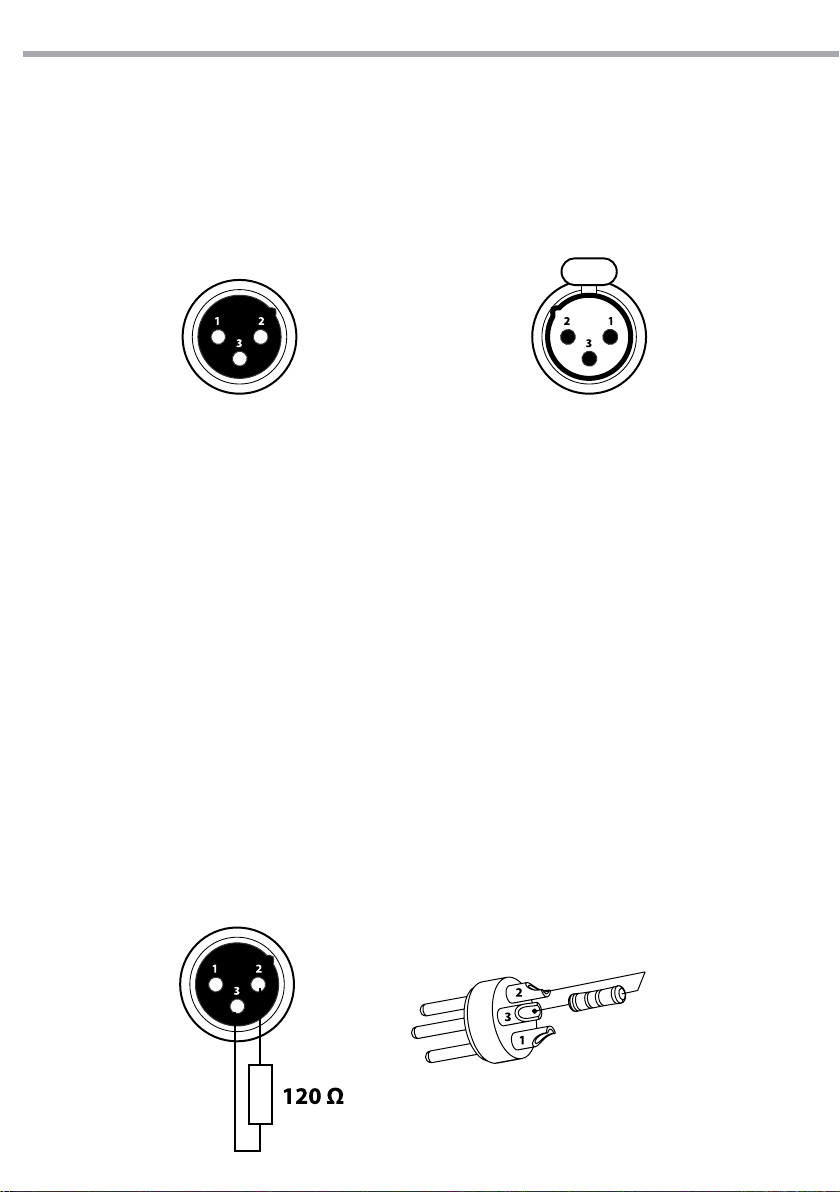

La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con
impedenza 120Ω e bassa capacità.
Per il collegamento fare riferimento allo schema di connessione riportato di seguito:

DMX - INPUT

Spina XLR

Pin1 : Massa - Schermo
Pin2 : - Negativo
Pin3 : + Positivo

Fig.4

DMX - OUTPUT

Presa XLR

ATTENZIONE
La parte schermata del cavo (calza) non deve mai essere collegata alla terra dell’impianto; ciò comporte­rebbe malfunzionamenti delle unità e dei controller.
Per passaggi lunghi può essere necessario l’inserimento di un amplicatore DMX.
In tal caso, è sconsigliato utilizzare nei collegamenti cavo bilanciato microfonico poiché non è in grado di
trasmettere in modo adabile i dati di controllo DMX.

• Collegare l’uscita DMX del controller con l’ingresso DMX della prima unità;

• Collegare, quindi, l’uscita DMX con l’ingresso DMX della successiva unità; l’uscita di quest’ultima con

l’ingresso di quella successiva e via dicendo nchè tutte le unità sono collegate formando una catena.

• Per installazioni in cui il cavo di segnale deve percorrere lunghe distanze è consigliato inserire sull’ulti­ma unità una terminazione DMX.

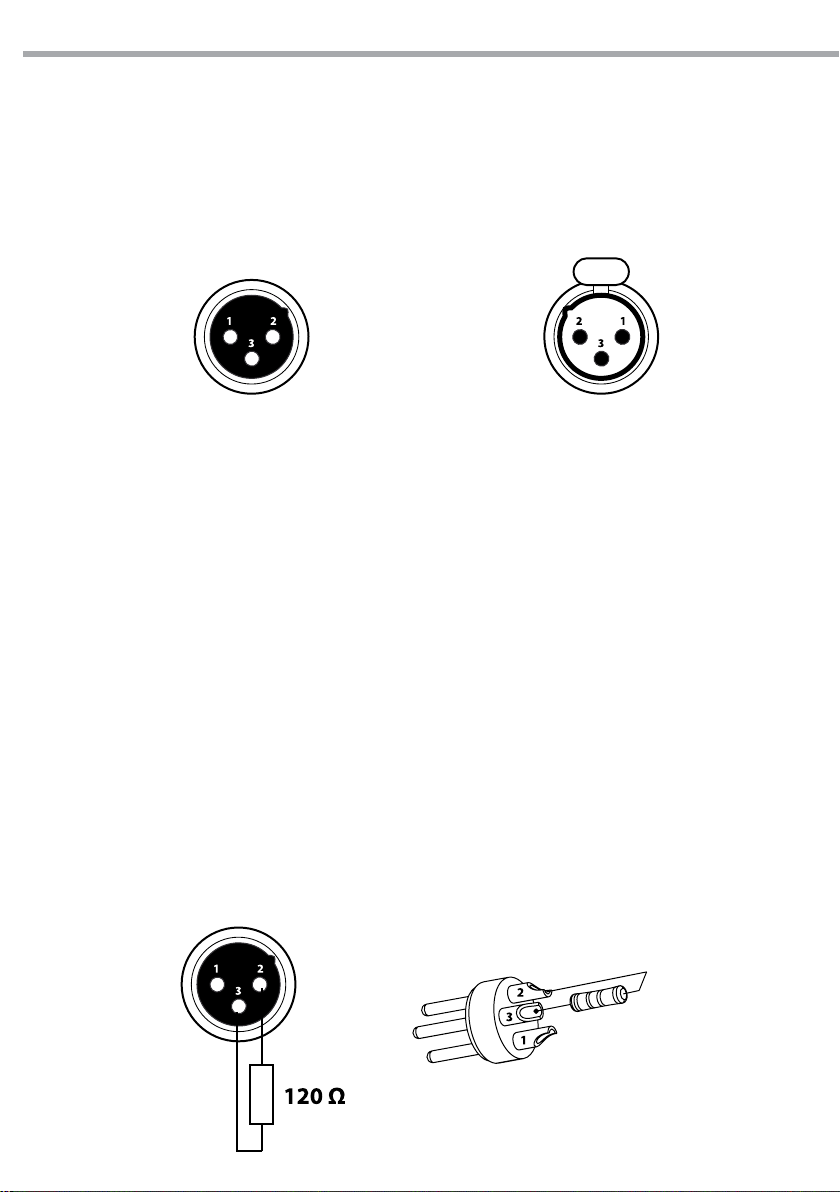

3.11 COSTRUZIONE DEL TERMINATORE DMX

La terminazione evita la probabilità che il segnale DMX 512, una volta raggiunta la ne della linea stessa
venga riesso indietro lungo il cavo, provocando, in certe condizioni e lunghezze, la sua sovrapposizione
al segnale originale e la sua cancellazione.
La terminazione deve essere eettuata, sull’ultima unità della catena, con connettori XLR a 3 pin, saldando
una resistenza di 120Ω (minimo 1/4W) tra i terminali 2 e 3, così come indicato in gura.

Fig.5

Esempio:
connettore XLR a 3 pin

3.12 TABELLA CANALI DMX

CH8

6 BEAM

13

CH Function in CH8 mode Value

POD 1

Blackout
Red
Green

1

Blue
Yellow
Magenta
Cyan
White

POD 2 (run speed when CH8 is
between 011 - 239)

Blackout
Red
Green

2

Blue
Yellow
Magenta
Cyan
White

POD 3 - 6

Blackout
Red
Green

3-6

Blue
Yellow
Magenta
Cyan
White

000 - 010
011 - 045
046 - 080
081 - 115
116 - 150
151 - 185
186 - 220
221 - 255

000 - 010
011 - 045
046 - 080
081 - 115
116 - 150
151 - 185
186 - 220
221 - 255

000 - 010
011 - 045
046 - 080
081 - 115
116 - 150
151 - 185
186 - 220
221 - 255

CH Function in CH8 mode Value

STROBE

7

No function
Strobe (slow - fast)

MODE

Individual pod control with strobing
(channels 1-7)
Automatic 1
Automatic 2
Automatic 3

8

Automatic 4
Automatic 5
Automatic 6
Automatic 7
Automatic 8
Sound - active

000 - 009
010 - 255

000 - 010
011 - 047
048 - 095
096 - 119
120 - 144
145 - 167
168 - 191
192 - 215
216 - 239
240 - 255

Pod 1 Pod 2 Pod 3 Pod 4 Pod 5 Pod 6

14

6 BEAM

- 4 - MANUTENZIONE

4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO

Per mantenere prestazioni ottimali e ridurre al minimo l’usura, il dispositivo deve essere pulito frequente­mente. L’utilizzo e l’ambiente sono fattori che contribuiscono a determinare la frequenza di pulizia. Come
regola generale, il dispositivo deve essere pulito almeno due volte al mese. L’accumulo di polvere riduce la
luminosità e può causare il surriscaldamento. Questo può portare a ridurre la vita della sorgente luminosa
e accrescere usura meccanica.
Assicurarsi di spegnere il dispositivo prima di eettuare la manutenzione. Staccare la spina di alimentazio­ne. Utilizzare un compressore d’aria o una spazzola morbida per rimuovere la polvere raccolta sulle prese
d’aria esterne e sui componenti interni. Pulire i vetri ad apparecchio freddo con una soluzione leggera
di detergenti per vetri e un panno morbido. Applicare la soluzione al panno e trascinare lo sporco verso
l’esterno della lente. Delicatamente lucidare le superci del sistema ottico no a che non siano privi di la­nugine. La pulizia di lenti ottiche interne ed esterne e/o specchi deve essere eseguita periodicamente per
ottenere al massima intensità luminosa: pulire le ottiche esterne almeno ogni 20 giorni; pulire le ottiche
interne almeno ogni 30/60 giorni.

Attenzione - Consigliamo che la pulizia interna sia eseguita da personale qualicato.

4.2 RISOLUZIONE DEI PROBLEMI

Anomalie Possibili cause Controlli e rimedi

Il proiettore non illumina

Bassa intensità di luce generale

Il proiettore non è alimentato

Il proiettore non risponde al
DMX

• Mancanza di alimentazione di rete

• Dimmer impostato a 0

• Tutti i colori impostati a 0

• LED difettoso/i

• Scheda LED difettosa

• Lenti sporche

• Lente disallineata

• Mancanza di alimentazione di rete

• Cavo di alimentazione danneggiato

• Alimentatore interno difettoso

• Indirizzamento DMX errato

• Cavo di segnale DMX difettoso

• Rimbalzo segnale DMX

• Vericare la presenza della tensione alimentazione

• Incrementare i valori del canale dimmer

• Incrementare i valori dei canali colori

• Sostituire scheda LED

• Sostituire scheda LED

• Pulire il dispositivo regolarmente

• Installare il gruppo ottico correttamente

• Vericare la presenza della tensione alimentazione

• Controllare il cavo di alimentazione

• Sostituire l'alimentatore interno

• Controllare il pannello di controllo e

l'indirizzamento delle unità

• Controllare il cavo di segnale DMX

• Installare una terminazione DMX come suggerito

Rivolgersi a un centro di assistenza tecnico autorizzato in caso di problema non riportato in tabella o che
non possono essere risolti mediante la procedura riportata in tabella.

All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be

reproduced in any form or by any means for any commercial use.

In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the

characteristics stated in this instruction manual at any time and without prior notice.

All revisions and updates are available in the ‘manuals’ section on site www.musiclights.it

6 BEAM

1

TABLE OF CONTENTS

Safety

General instructions
Warnings and installation precautions
General information

1 Introduction

1. 1 Description

1. 2 Technical specications

1. 3 Operating elements and connections

2 Installation

2. 1 Mounting

3 Functions and settings

3. 1 Operation

3. 2 Basic

3. 3 Menu structure

3. 4 Automatic

3. 5 Sound active

3. 6 Master/Slave mode

3. 7 Linking

3. 8 DMX operation

3. 9 DMX addressing

3. 10 Connection of the DMX line

3. 11 Construction of the DMX termination

3. 12 DMX control

2
2
3

4
4
5

6

7
7
8
8
8
9
9
9
9
10
10
11

Packing content

4 Maintenance

4. 1 Maintenance and cleaning the unit

4. 2 Trouble shooting

Warranty

• 6BEAM

• Power cord

• User manual

12
12

2

WARNING! Before carrying out any operations with the unit, carefully read this instruction
manual and keep it with cure for future reference. It contains important information about
the installation, usage and maintenance of the unit.

6 BEAM

SAFETY

General instruction

• The products referred to in this manual conform to the European Community Directives and are there­fore marked with .

• The unit is supplied with hazardous network voltage (230V~). Leave servicing to skilled personnel only.
Never make any modications on the unit not described in this instruction manual, otherwise you will
risk an electric shock.

• Connection must be made to a power supply system tted with ecient earthing (Class I appliance ac­cording to standard EN 60598-1). It is, moreover, recommended to protect the supply lines of the units
from indirect contact and/or shorting to earth by using appropriately sized residual current devices.

• The connection to the main network of electric distribution must be carried out by a qualied electrical
installer. Check that the main frequency and voltage correspond to those for which the unit is designed
as given on the electrical data label.

• This unit is not for home use, only professional applications.

• Never use the xture under the following conditions:

- in places subject to vibrations or bumps;

- in places with a temperature of over 40°C.

• Make certain that no inammable liquids, water or metal objects enter the xture.

• Do not dismantle or modify the xture.

• All work must always be carried out by qualied technical personnel. Contact the nearest sales point for

an inspection or contact the manufacturer directly.

• If the unit is to be put out of operation denitively, take it to a local recycling
plant for a disposal which is not harmful to the environment.

Warnings and installation precautions

• If this device will be operated in any way dierent to the one described in this manual, it may suer
damage and the guarantee becomes void. Furthermore, any other operation may lead to dangers like
short circuit, burns, electric shock, etc.

• Before starting any maintenance work or cleaning the projector, cut o power from the main supply.

• This product is intended for indoor use.

• The minimum distance between the xture and surrounding walls must be more than 50 cm and the

air vents at the housing must not be covered in any case.

• Always additionally secure the projector with the safety rope. When carrying out any work, always com­ply scrupulously with all the regulations (particularly regarding safety) currently in force in the country
in which the xture’s being used.

• Install the xture in a well ventilated place.

• Keep any inammable material at a safe distance from the xture.

• Shields, lenses or ultraviolet screens shall be changed if they have become damaged to such an extent

that their eectiveness is impaired.

• The lamp (LED) shall be changed if it has become damaged or thermally deformed.

• Never look directly at the light beam. Please note that fast changes in lighting, e. g. ashing light, may

trigger epileptic seizures in photosensitive persons or persons with epilepsy.

• Don’t connect the device to a dimmer pack.

6 BEAM

GENERAL INFORMATION

Shipments and claims

The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam­age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded
within 8 days from the reception of the goods.

Warranty and returns

The guarantee covers the xture in compliance with existing regulations. You can nd the full version of
the “General Guarantee Conditions” on our web site www.musiclights.it. Please remember to register the
piece of equipment soon after you purchase it, logging on www.musiclights.it. The product can be also
registered lling in and sending the form available on your guarantee certicate. For all purposes, the va­lidity of the guarantee is endorsed solely on presentation of the guarantee certicate. Music & Lights will
verify the validity of the claim through examination of the defect in relation to proper use and the actual
validity of the guarantee. Music & Lights will eventually provide replacement or repair of the products de­clining, however, any obligation of compensation for direct or indirect damage resulting from faultiness.

3

4

6 BEAM

- 1 - INTRODUCTION

1.1 DESCRIPTION

6BEAM is a portable set composed by 6 indipendent colourchangers complete with their own light-bar
and nylon traveller bag. Each Spot employ a Tri-Colour LED source to produce razor-sharp multi-coloured
beam.
The bar mechanics includes also the necessary hardware for stacking and hanging.

1.2 TECHNICAL SPECIFICATIONS

• Light source: 6x3W Tri-colour LEDs for a limitless color range

• Eect type: Multi-coloured spot beams with synchronized operations

• LEDs average life span: >50’000 hours

• 360° adjustable hanging bracket in Horizontal sense

• Power supply and control interface (through 4char LED display) are placed inside the lighting bar

• Auto mode: 8 built-in programs with speed execution and strobe adjustment

• DMX mode: 6 channels for remote controlling of auto shows and colours selection

• Master/Slave mode: for synchronized operation of more units linked in a chain

• Sound mode: sound activation through built-in microphone with sensitivity adjustment

• Static colour mode: selection of static colour

• Ergonomic travel bag included

• Stackable design for combo application

• Dimensions: 90x6x17cm

• Power supply: AC 100/240V, 50/60Hz

• Power consumption: 57W

• Output power for connection of multiple units in series: up to 20 kits(230V)

• Weight: 4,6 kg

6 BEAM

1.3 OPERATING ELEMENTS AND CONNECTIONS

5

Zoom A

MENU

A B

1

2 3

6 7

Volt age: 100~ 240vVA C,50/ 60Hz
Fus e:F1 A, 250V
Pow er Cons umpti on:3 0W

MENU

Voltage:1 00~24 0vVAC, 50/60 Hz
Fuse:F1A , 250V
Power Cons umpti on:30 W

MAX: 600W, 10 A

4

5

MAX : 600W, 10 A

Zoom B

1. DMX IN (3-pole XLR):
1 = ground, 2 = DMX -, 3 = DMX +

2. DMX OUT (3-pole XLR):
1= ground, 2 = DMX -, 3 = DMX +

3. CONTROL PANEL with display and 4 button
used to access the control panel functions
and manage them.

4. MICROPHONE to control the show by the
external audio signal.

Fig.1

5. CONTROL SENSITIVITY for the sensitivity of
response in case of music control via the
internal microphone.

6. POWER IN mains plug for connection to a
socket (110-240V 50/60Hz) via the supplied
mains cable. The support for the mains fuse
is located near the mains plug. Only replace a
blown fuse by one of the same type.

7. POWER OUT

6

6 BEAM

- 2 - INSTALLATION

2.1 MOUNTING

This xture may be mounted on the included tripod stand, in any location, provided there is adequate
room for ventilation. There are two methods of mounting this xture:

• Using the included tripod stand.

• Using a clamp on the two clamp hanging bolts.

• Using the two hanging clamp mounting point

When carrying out any installation, always comply scrupulously with all the regulations (particularly re­garding safety) currently in force in the country in which the xture’s being used. Adjust the angle of the
each of the four lights on the xture by loosening both knobs and tilting the xture. After nding the
desired position, retighten both knobs.

• When selecting installation location, take into consideration access and routine maintenance.

• Never mount in places where the xture will be exposed to rain, high humidity, extreme temperature

changes or restricted ventilation.

Light TILT angle
adjustment knob

Light PAN angle
adjustment knob

Hole for mounting
stand

Hanging clamp
mounting point

Fig.2

Mounting/standing
bracket (2)

6 BEAM

7

- 3 - FUNCTIONS AND SETTINGS

3.1 OPERATION

Connect the supplied main cable to a socket (100-240 VAC-50/60 Hz). Then the unit is ready for operation
and can be operated via a DMX controller or it independently performs its show program in succession.
To switch o, disconnect the mains plug from the socket. For a more convenient operation it is recom­mended to connect the unit to a socket which can be switched on and o via a light switch.

3.2 BASIC

Access control panel functions using the four panel buttons located directly underneath the LED Display
(g.3).

MENU

MENU UP DOWN ENTER

Used to scroll through the
current operating mode, as
well as back out of the current
menu option

Used to select an increasing
value

Used to select a decreasing
value

Fig.3

Used to activate a selection
and store it to memory

8

3.3 MENU STRUCTURE

MAIN FUNCTION SELECTION1 SELECTION2 DESCRIPTION

Addr DMX Operation

DMX Mode

Slave operation SLAU Set Slave mode

6 BEAM

d001 - d512 Select the DMX starting address

Invert H NO - YES

Automatic Program

Selection

Speed automatic

program

Sound-active SoUd rUn Adjust the red, green & blue levels to create a custom color

3.4 AUTOMATIC

The xture has preprogrammed chases that may be triggered without a controller. Access these options
via the control panel on the back of the xture.

• Remove any DMX controller from the xture.

• Press the button [MENU] until appears on the display [P--], and press the button ENTER to conrm.

• Using the button UP/DOWN to select the desired program [P1 - P10], and press the button ENTER to

conrm

• Using the button UP/DOWN, select the desired run speed (slow-fast) [S1 - S100]

• Press ENTER button to save the setting.

P-- P_ _1-10 Trigger the built-in programs

S-- S001-S100 Adjust the speed of the automatic program

Invert the operation (pod 1 becomes pod 6)

Select YES to active this function

3.5 SOUND ACTIVE

• Press th button [MENU] so many times until the display shows [SoUd], then press th button ENTER.

• Use the microphone sensitivity adjustment knob (5) to adjust the xture to react to the beat of the

music

• Press the button ENTER to conrm.

6 BEAM

9

3.6 MASTER/SLAVE MODE

This mode will allow you to link up the units together without a controller. Choose a unit to function as the
Master. The unit must be the rst unit in line; other units will work as slave with the same eect.
MASTER SETTINGS

• Connect the xtures with DMX cables.

• Use any one of the standalone modes for the master unit (see section 3.4 - 3.5).

SLAVE SETTINGS

• Press the button [MENU] so many times until the display shows [SLAU], then press the button ENTER to
conrm.

NOTE - When the xture is in Slave mode, it is possible to adjust the actions Slave units:

• Press the button [MENU] so many time until shows [H--], and press the button ENTER to conrm.

• Press the button UP/DOWN to select [YES/NO], depending if you desired the slave “mirrors” the actions

of the Master unit.

3.7 LINKING

Several units may be interconnected in order to control all further slave units to the same eect of the
master unit

1. Connect the DMX OUT of the master unit via 3-pole XLR cable to the DMX IN of the rst slave unit.

2. Connect the DMX OUT of the rst slave unit to the DMX IN of the second slave unit, etc. until all units
are connected in a chain

3.8 DMX OPERATION

This mode allow the unit to be controlled by any universal DMX controller.

• Press the button [MENU] so many times until the display [Addr], and press the button ENTER to conrm.

• Then, use the button UP/DOWN to select the desired DMX address [d001 - d512].

• Press ENTER to save the setting

3.9 DMX ADDRESSING

To able to operate the 6BEAM with a light controller, adjust the DMX start address for the rst a DMX
channel. If e. g. address 33 on the controller is provided for controlling the function of the rst DMX
channel, adjust the start address 33 on the 6BEAM. The other functions of the light eect panel are then
automatically assigned to the following addresses.
An example with the start address 33 is shown below:

Number of

DMX channels

Start address

(example)

DMX Address

occupied

Next possible start

address for unit No. 1

Next possible start

address for unit No. 2

Next possible start

address for unit No. 3

8 33 33-40 41 49 57

10

6 BEAM

3.10 CONNECTION OF THE DMX LINE

DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped­ance and low capacity.
The following diagram shows the connection mode:

DMX - INPUT

XLR plug

Pin1 : GND - Shield
Pin2 : - Negative
Pin3 : + Positive

Fig.4

DMX - OUTPUT

XLR socket

ATTENTION
The screened parts of the cable (sleeve) must never be connected to the system’s earth, as this would
cause faulty xture and controller operation.
Over long runs can be necessary to insert a DMX level matching amplier.
For those connections the use of balanced microphone cable is not recommended because it cannot
transmit control DMX data reliably.

• Connect the controller DMX input to the DMX output of the rst unit.

• Connect the DMX output to the DMX input of the following unit. Connect again the output to the input

of the following unit until all the units are connected in chain.

• When the signal cable has to run longer distance is recommended to insert a DMX termination on the
last unit.

3.11 CONSTRUCTION OF THE DMX TERMINATION

The termination avoids the risk of DMX 512 signals being reected back along the cable when they reach­es the end of the line: under certain conditions and with certain cable lengths, this could cause them to
cancel the original signals.
The termination is prepared by soldering a 120Ω 1/4 W resistor between pins 2 and 3 of the 5-pin male XLR
connector, as shown in gure.

Fig.5

Example:
3 pin XLR connector

3.12 DMX CONTROL

CH8

6 BEAM

11

CH Function in CH8 mode Value

POD 1

Blackout
Red
Green

1

Blue
Yellow
Magenta
Cyan
White

POD 2 (run speed when CH8 is
between 011 - 239)

Blackout
Red
Green

2

Blue
Yellow
Magenta
Cyan
White

POD 3 - 6

Blackout
Red
Green

3-6

Blue
Yellow
Magenta
Cyan
White

000 - 010
011 - 045
046 - 080
081 - 115
116 - 150
151 - 185
186 - 220
221 - 255

000 - 010
011 - 045
046 - 080
081 - 115
116 - 150
151 - 185
186 - 220
221 - 255

000 - 010
011 - 045
046 - 080
081 - 115
116 - 150
151 - 185
186 - 220
221 - 255

CH Function in CH8 mode Value

STROBE

7

No function
Strobe (slow - fast)

MODE

Individual pod control with strobing
(channels 1-7)
Automatic 1
Automatic 2
Automatic 3

8

Automatic 4
Automatic 5
Automatic 6
Automatic 7
Automatic 8
Sound - active

000 - 009
010 - 255

000 - 010
011 - 047
048 - 095
096 - 119
120 - 144
145 - 167
168 - 191
192 - 215
216 - 239
240 - 255

Pod 1 Pod 2 Pod 3 Pod 4 Pod 5 Pod 6

12

6 BEAM

- 4 - MAINTENANCE

4.1 MAINTENANCE AND CLEANING THE UNIT

To maintain optimum performance and minimize wear xtures should be cleaned frequently. Usage
and environment are contributing factors in determining frequency. As a general rule, xtures should be
cleaned at least twice a month. Dust build up reduces light output performance and can cause overheat­ing. This can lead to reduced lamp life and increased mechanical wear. Be sure to power o xture before
conducting maintenance. Unplug xture from power. Use a vacuum or air compressor and a soft brush
to remove dust collected on external vents and internal components. Clean all glass when the xture is
cold with a mild solution of glass cleaner or detergent liquid and a soft lint free cotton cloth or lens tissue.
Apply solution to the cloth or tissue and drag dirt and grime to the outside of the lens. Gently polish opti­cal surfaces until they are free of haze and lint. The cleaning of internal and external optical lenses and/or
mirrors must be carried out periodically to optimize light output. Clean the external optics at least every
20 days. Clean the internal optics at least every 30/60 days.

Warning: we strongly recommend internal cleaning to be carried out by qualied personnel!

4.2 TROUBLESHOOTING

Problems Possible causes Checks and remedies

Fixture does not light up

General low light intensity

Fixture does not power up

Fixture does not respond to DMX

• No mains supply

• Dimmer fader set to 0

• All color faders set to 0

• Faulty LED

• Faulty LED board

• Dirty lens assembly

• Misaligned lens assembly

• No power

• Loose or damaged power cord

• Faulty internal power supply

• Wrong DMX addressing

• Damaged DMX cables

• Bouncing signals

• Check the power supply voltage

• Increase the value of the dimmer channels

• Increase the value of the color channels

• Replace the LED board

• Replace the LED board

• Clean the xture regularly

• Install lens assembly properly

• Check for power on power outlet

• Check power cord

• Replace internal power supply

• Check control panel and unit addressing

• Check DMX cables

• Install terminator as suggested

Contact an authorized service center in case of technical problems or not reported in the table can not be
resolved by the procedure given in the table.

"

CERTIFICATO DI GARANZIA

GUARANTEE CERTIFICATE

Place Stamp Here

Arancare

Spett.le

Music&Lights S.r.l.

Via Appia Km 136.200
04020 Itri (LT) Italy

"

The guarantee covers the unit

in compliance with existing

regulations. You can nd the

full version of the “General

Il prodotto è coperto da garanzia

in base alle vigenti normative.

Sul sito www.musiclights.it è

possibile consultare il testo

Guarantee Conditions” on our

web site www.musiclights.it.

integrale delle “Condizioni

Generali di Garanzia”.

Abstract

General Guarantee Conditions

Estratto dalle

Condizioni Generali di Garanzia

piece of equipment soon after you

• Please remember to register the

procedere alla registrazione del

• Si prega, dopo l’acquisto, di

purchase it, logging on

www.musiclights.it. The product

can be also registered lling in and

prodotto sul sito www.musiclights.it.

In alternativa il prodotto può essere

registrato compilando e inviando il

sending the form available on your

guarantee certicate.

modulo riportato sul retro.

• Sono esclusi i guasti causati da

• Defects caused by inexperience

imperizia e da uso non appropriato

and incorrect handling of the

equipment are excluded.

eective if the equipment has

been tampered.

• The guarantee will no longer be

• The guarantee makes no provision

dell’apparecchio.

qualora l’apparecchio sia stato

manomesso.

• La garanzia non ha più alcun eetto

sostituzione dell’apparecchio.

• La garanzia non prevede la

for the replacement of the

equipment.

esterne, le lampade, le manopole, gli

• Sono escluse dalla garanzia le parti

switches and removable parts are

• External parts, lamps, handles,

interruttori e le parti asportabili.

• Le spese di trasporto e i rischi

not included in the guarantee.

conseguenti sono a carico del

• Transport costs and subsequent

possessore dell’apparecchio.

risks are responsibility of the

owner of the equipment.

the guarantee is endorsed solely

• For all purposes, the validity of

garanzia è avallata unicamente

dalla presentazione del certicato di

garanzia.

• A tutti gli eetti la validità della

on presentation of the guarantee

certicate.

FORM TO BE FILLED IN AND MAILED / CEDOLA DA COMPILARE E SPEDIRE FORM TO BE FILLED IN AND KEPT / CEDOLA DA COMPILARE E CONSERVARE

"

Purchased by / Acquistato da

Purchasing date

Data acquisto

del Rivenditore

ZIP CODE / C.A.P.

PROV.

CITY / CITTA’

ADDRESS / VIA N.

NAME / NOME

Dealer’s stamp

and signature

Timbro e rma

SURNAME / COGNOME

SERIAL N° / SERIE N°

MODEL / MODELLO

Purchased by / Acquistato da

Purchasing date

Data acquisto

del Rivenditore

ZIP CODE / C.A.P.

PROV.

CITY / CIT Tà

ADDRESS / VIA N.

NAME / NOME

Dealer’s stamp

and signature

Timbro e rma

SURNAME / COGNOME

SERIAL N° / SERIE N°

MODEL / MODELLO

©2012 Music & Lights S.r.l.PROLIGHTS è un brand di proprietà della Music & Lights S.r.l. PROLIGHTS is a brand of Music & Lights S.r.l .company.

Music & Lights S.r.l. entertainment technologies

Via Appia km 136,200 - 04020 Itri (LT) ITALY
tel. [phone] fax [phone]
www.musiclights.it [e-mail]

ISO 9001:2008

Certified Company
