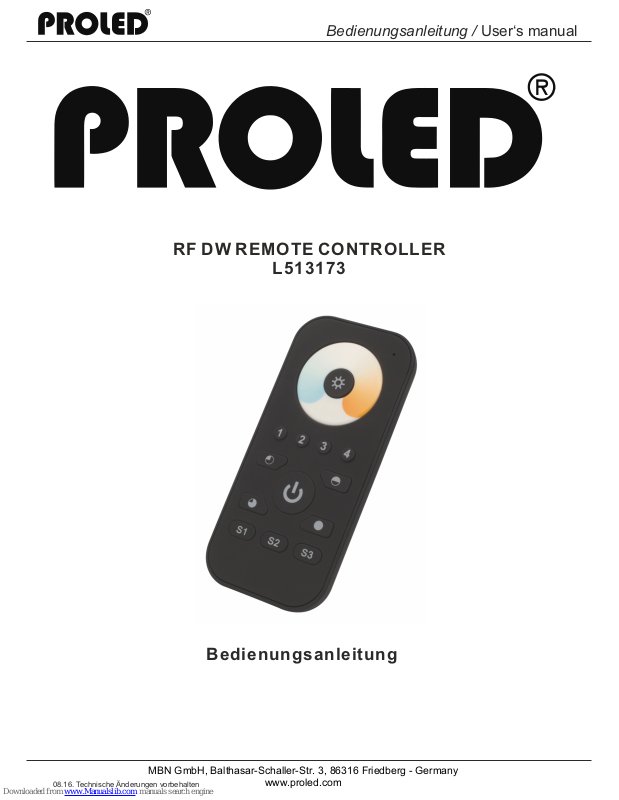

RF DW REMOTE CONTROLLER
L513173
Bedienungsanleitung
Bedienungsanleitung / User‘s manual
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
08.16. Technische Änderungen vorbehalten
Page 2
，Vorwort
Vielen Dank, dass Sie sich für den PROLED RF DW REMOTE CONTROLLER entschieden
haben. Bitte lesen Sie diese Anleitung vor der Installation und Inbetriebnahme sorgfältig durch.
Falls das Gerät beim Transport beschädigt wurde, benachrichtigen Sie bitte sofort ihren Händler.
Bitte unternehmen Sie nichts, bevor Sie ihren Händler kontaktiert haben.
Garanti e b estimmungen
Vom Tag des Kaufes an gewähren wir für unsere Produkte bei sachgemäßer Verwendung im Falle
von Qualitätsmängeln kostenlose Reparatur oder Austausch, außer in folgenden Fällen:
1. Defekte durch unsachgemäßen Betrieb.
2. Schäden durch unautorisierte Reparatur, Modifikation, falschem Anschluss oder Austausch
von Chips.
3. Schäden durch Transport, Vibration usw. nach dem Kauf.
4. Schäden durch Erdbeben, Feuer, Blitzschlag, Verschmutzung oder Überspannung.
5. Schäden durch unsachgemäße Lagerung bei zu hohen Temperaturen, feuchter Umgebung
oder in der Nähe von Chemikalien.
6. Wenn das Produkt upgedatet wurde.
Sicherh e i tshinweise
1. Installieren Sie diesen Controller nicht während eines Gewitters, bei starken Magnetfeldern
oder Hochspannungsfeldern. Achten Sie auf korrektes Einlegen der Batterien um das Risiko
einer Beschädigung von Komponenten oder eines Kurzschlusses zu minimieren.
2. Stellen Sie immer eine ausreichende Belüftung sicher, um die zulässige Betriebstemperatur
einzuhalten.
3. Versuchen Sie niemals, das Gerät selbst zu reparieren, anderenfalls erlischt die
Herstellergarantie.
4. Zu Informationen über Updates wenden Sie sich bitte an Ihren Händler.
1. Produktbeschreibung
Der PROLED RF DW REMOTE CONTROLLER ermöglicht die Ansteuerung von Leuchten, Panels,
Flex Strips etc. über Funksignal und entsprechenden Empfänger. Er kann 4 verschiedene Zonen
verwalten. Bedient wird der Controller über ein Berührungsfeld wie auch Tasten. Die einfache
Bedienung rundet das positive Erscheinungsbild ab.
Bedienungsanleitung / User‘s manual
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
08.16. Technische Änderungen vorbehalten
Page 3
2. Technische Daten
Modell PROLED RF DW REMOTE CONTROLLER
Eingangsspannung 3x AAA Batterie
Ausgang Funksignal 868 MHz
Leistungsaufnahme < 1 W
Umgebungstemperatur -10°C – 45°C
Abmessungen 120 mm x 55 mm x 18 mm (LxBxT)
Netto-Gewicht 50 g
3. Eigenschaften
1. Nahezu stufenlose Einstellung der Mischfarbe (Dynamic White) über Farbrad
2. Ansteuern von 4 Zonen, separat oder parallel
3. 4 voreingestellte Helligkeitswerte (25%, 50%, 75% und 100%)
4. 3 Speicherplätze pro Zone um gewünschte Mischfarbe zu speichern

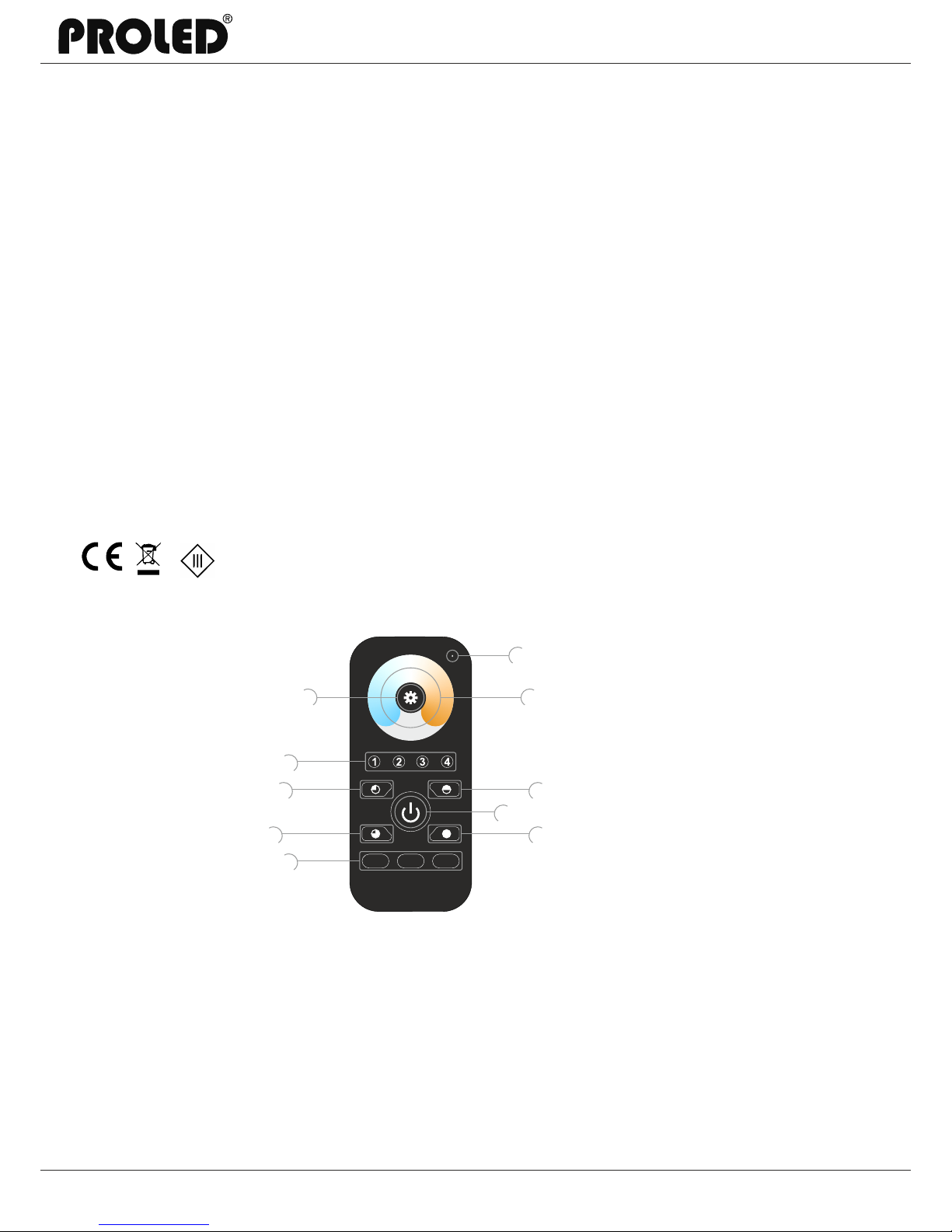

4. Bedienung
IP 20
S1
S2
S3
Kontr ollleuch te: Zei gt den Staus d er Fern bedie nung an
Helli gkeitskn opf
AN/AU S aller Zone n
4 Zonen : Jede Zone ka nn
3 Misch farben spe icher n
25% Hel ligkeit
Speic herplätz e
50% Hel ligkeit
100% He lligkeit
75% Hel ligkeit
Farbt emperatu r-Aus wahlkrei s
Fernbedienun g mit Empfänger verbinden:
a. Schließen Sie den RF-Empfänger gemäß dem Schaltbild an. Empfänger ist nicht im Lieferumfang
enthalten. Bitte separat bestellen.
b. Schalten Sie die Fernbedienung über die EIN/AUS-Taste ein.
c. Drücken Sie die Lern-Taste (Learning) am Empfänger.
d. Drücken Sie entsprechende Zonentaste an der Fernbedienung.
e. Danach fahren Sie über das Farbrad.
f. Angeschlossene LED blinken um die Zonenzuweisung zu bestätigen.
g. Ein längeres Drücken (>5 Sek.) der Anlerntaste (Learning) bis LEDs blinken, bewirkt, dass die ID
gelöscht wird.
Bedienungsanleitung / User‘s manual
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
08.16. Technische Änderungen vorbehalten
Page 4

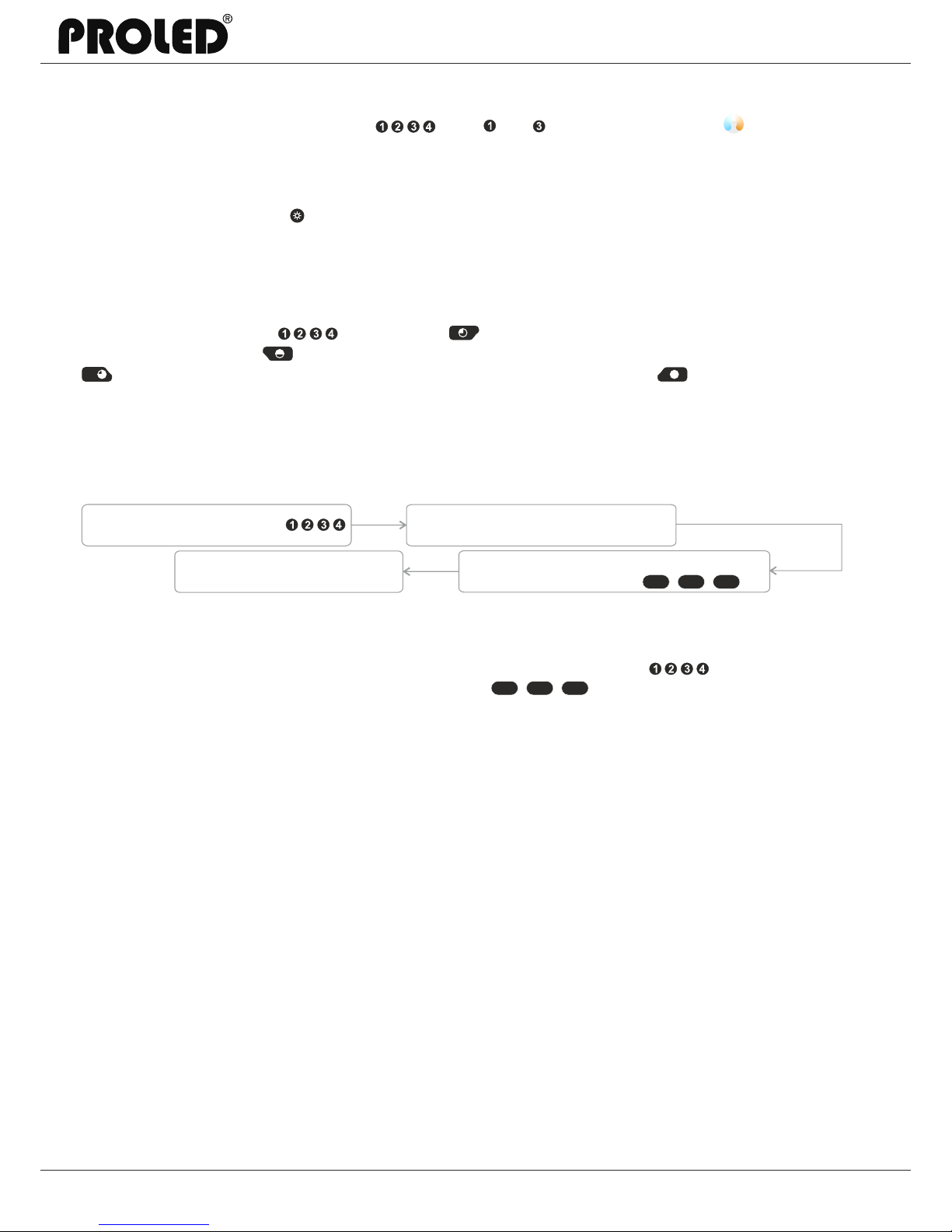

Wählen Sie die gewünschte Zone aus , z. B. und . Danach berühren Sie und wählen die
gewünschte Farbe aus. Zone 1 und 3 stellt die gewählte Farbe dar.
Hellighkeits Auf/Ab-Taste
Langes Drücken der Taste bewirkt das Hoch- oder Heruntersetzen der Helligkeit. Die Dimmrichtung wechselt mit jedem erneutem Drücken. Falls nach erstem Drücken die Helligkeit steigt,
bewirkt erneutes Drücken, dass Helligkeit sinkt.
Voreingestellte Helligkeiten
Wählen Sie die Zone aus . Drücken Sie , die entsprechende Zone(n) leuchtet mit 25%
Helligkeit. Drücken Sie , die entsprechende Zone(n) leuchten mit 50% Helligkeit. Drücken Sie
, die entsprechende Zone(n) leuchten mit 75% Helligkeit. Drücken Sie , die entsprechende
Zone(n) leuchtet mit 100% Helligkeit.
Farbrad
Speichertast en
Wählen Sie die Zone aus
Stellen Sie die gewünschte Farbe
und Helligkeit ein.
Drücken Sie länger, 2-3 Sekunden, eine
der Speichertasten .
LED blinkt zwei Mal um das
Speichern zu quittieren.
a. Farbe abspeichern:
b. Farbe aufrufen:
Wählen Sie zuerst die Zone aus, in der Sie die Farbe auswählen möchten .
Drücken Sie kurz die entsprechende Speicher-Taste .
S1
S2
S3
S1
S2
S3
Bedienungsanleitung / User‘s manual
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
08.16. Technische Änderungen vorbehalten
Page 5
Bedienungsanleitung / User‘s manual
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
08.16. Technical amendments reserved

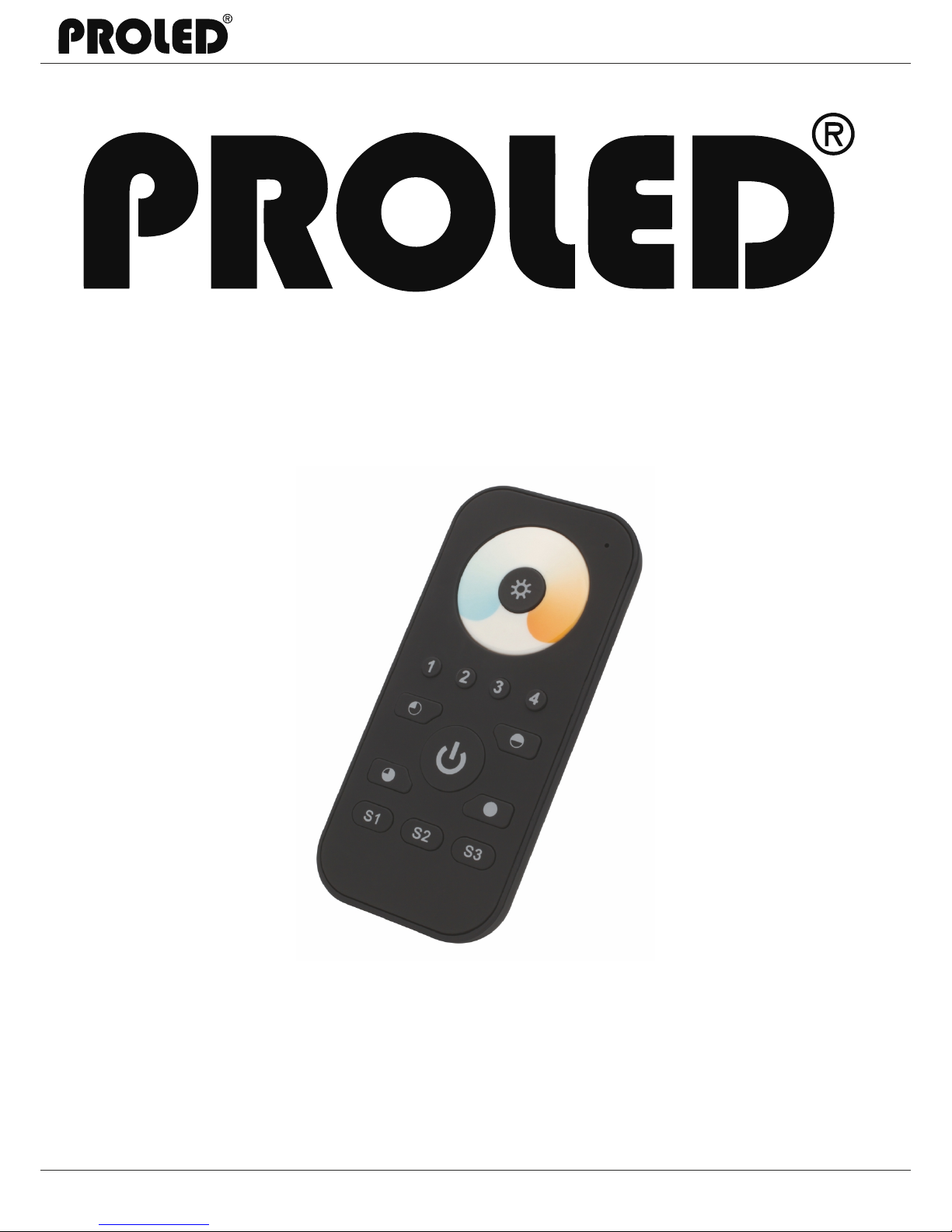

RF DW REMOTE CONTROLLER
L513173
User‘s manual
Page 6
，Prefac e
Thanks for choosing PROLED RF DW REMOTE CONTROLLER. Before installation and use, we
strongly recommend you to read this manual carefully. If the device has been damaged during
transport, please report this to your supplier immediately. Please don’t take any action without
contacting your supplier first
ҟ Limited W a rrenty
In case of quality problems we provide free repair or replacement within one year from the day of
purchase, if this product has been used properly in accordance with the user’s manual, except in
following cases:
1. Any defects caused by wrong operation.
2. Any damages caused by unauthorized removal, maintenance, modifying, incorrect connection
and replacement of chips.
3. Any damages due to transportation, vibration etc. after purchase.
4. Any damages caused by earthquake, fire, lightning, pollution and abnormal voltage.
5. Any damages caused by negligence, inappropriate storing at high temperatures and humidity
or near harmful chemicals.
6. Product has been updated
Safety W a r nings
1. Please don’t install this controller during thunderstorms, intense magnetic or high-voltage
electrical fields. To reduce the risk of component damage and fire caused by a short circuit,
make sure, that all connections are correct.
2. Always be sure to mount this unit in an area with proper ventilation to avoid overheating.
3. Never attempt any repairs yourself; otherwise the manufacturer’s warranty will be void.
4. For update information please consult your supplier.
1. Product description
PROLED RF DW REMOTE CONTROLLER allows controlling of Luminairs, Panels, Flex Strip etc.,
by a RF-Signal and a corresponding RF receiver. The controller can control 4 different zones.
Usage is controlled by push buttons as well as a touch sensitive colour wheel. Easy usage round
up a positive appearance of the product.
Bedienungsanleitung / User‘s manual
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
08.16. Technical amendments reserved
Page 7
2. Technical Data
Modell PROLED RF DW REMOTE CONTROLLER
Input Voltage 3x AAA Battery
Output Radio Frequency Signal 868 MHz
Power consumption < 1 W
Ambient temperature -10°C – 45°C
Dimensions 120 mm x 55 mm x 18 mm (LxWxH)
Net-weight 50 g
3. Specifications
1. Nearly smooth adjustment of mixed colour (Dynamic White) by a colour wheel
2. Control of up to 4 zones, separately or parallel
3. 4 preselected brightness values (25%, 50%, 75% and 100%)
4. 3 storage places per zone for mixed colours
IP 20

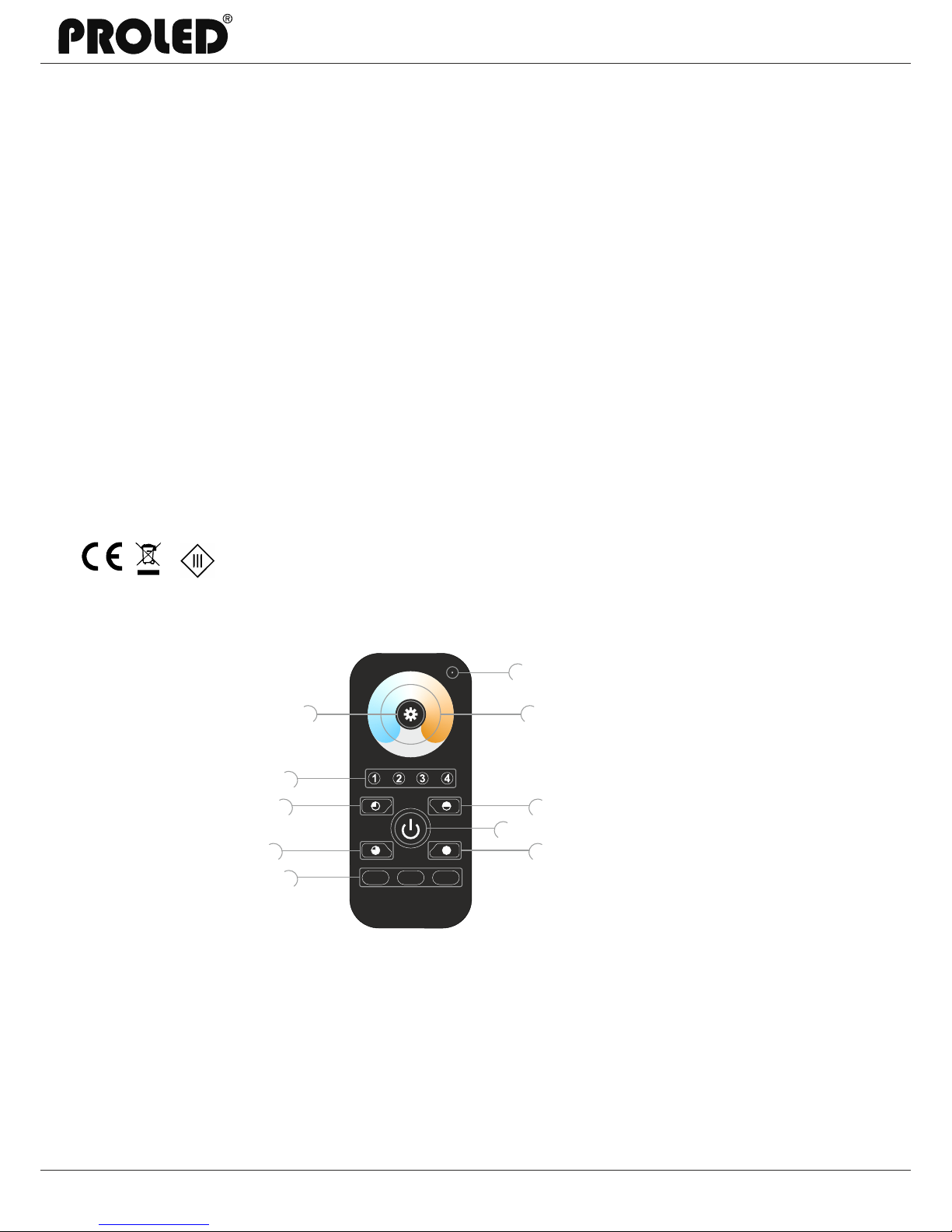

4. Usage
S1
S2
S3
Contr ol light: Sh ows sta tus of remot e contr oll
Brigt hness
ON/OF F all zones
4 Zones : Each zone ca n
store 3 m ixed colou rs
25% Bri ghtness
Stora ge place
50% Bri ghtness
100% Br ightness
75% Bri ghtness
Wheel f or colour ch oosin g
Connecting RF re mote controller with RF receive r:
a. Connect the RF-receiver according to wiring diagram. Receiver is not part of delivery.
Please order separately.
b. Switch the RF remote controller by touching ON/OFF button.
c. Press learning key (Learning) at receiver.
d. Press desired zone button on the remote controll.
e. Touch the colour wheel.
f. Connected LED blink to confirm zone connection
g. A longer press (>5 sec.) on learning key untill LED blinks confirms, that ID will be deleted.
Bedienungsanleitung / User‘s manual
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
08.16. Technical amendments reserved
Page 8

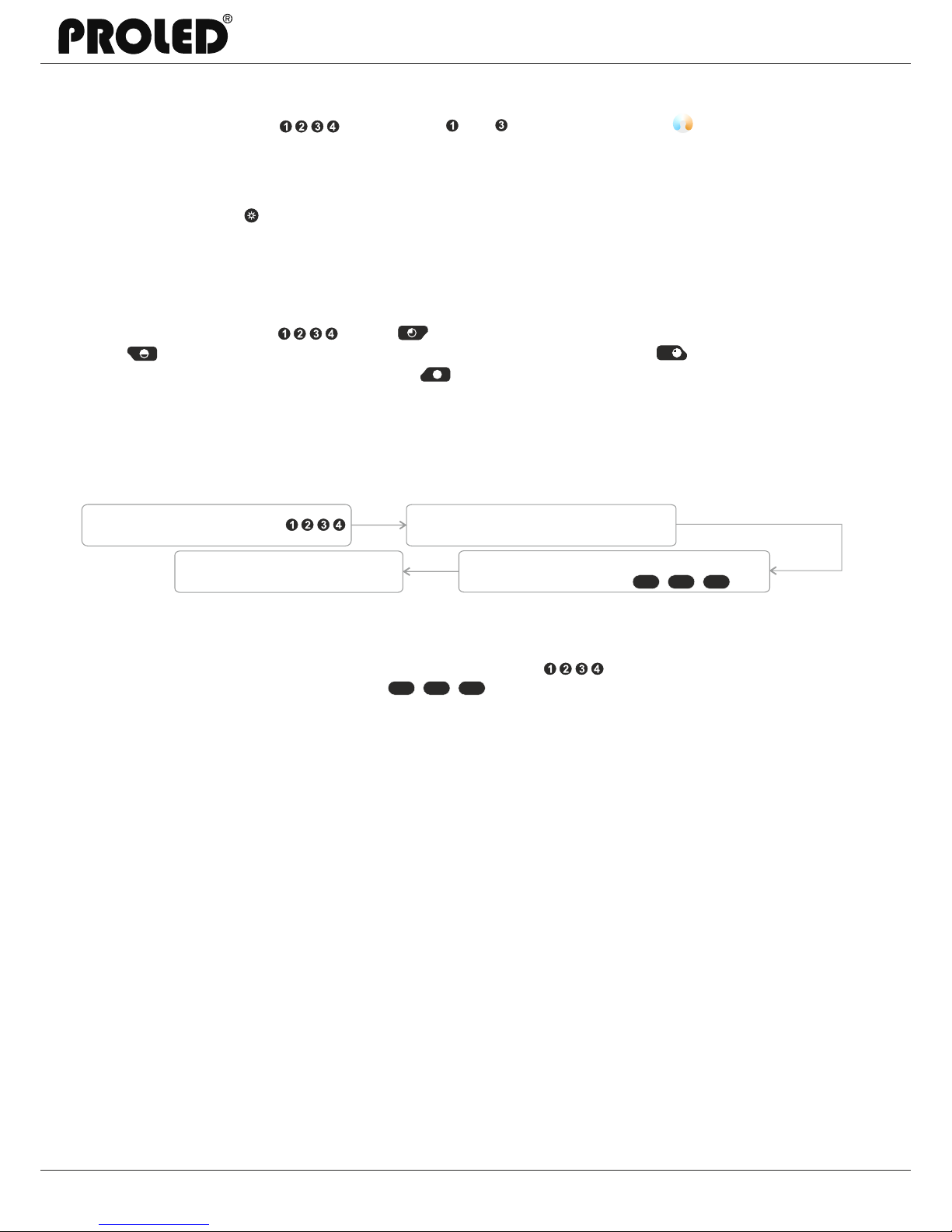

Choose the desired zone , for example and . Following touch the and choose the
desired colour. Zone 1 and 3 shows the choosen colour.
Brightness Up/ Down-button
Long press of button changes the brigthness of light. With any new press the dimming direction
change. If after first press the ligth gets brighter, a new press means the light goes darker.
Presetted brig htness
Choose the desired zone . Press , the corresponding zone(s) light up with 25% brightness.
Press , the corresponding zone(s) light up with 50% brightness. Press , the corresponding
zone(s) light up with 75% brightness. Press , the corresponding zone(s) light up with 100%
brightness.
Colour wheel
Storage button s
Choose the desired zone
Choose the desired colour
and brightness.
Press long, 2-3 Seconds, one of the
storage buttons .
LED blink 2 times to
confirm storage.
a. Save a colour:
b. Reset a colour:
First choose the zone, where you want to restore the colour .
Press sjhort the desired storage button .
S1
S2
S3
S1
S2
S3
Bedienungsanleitung / User‘s manual
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
08.16. Technical amendments reserved
