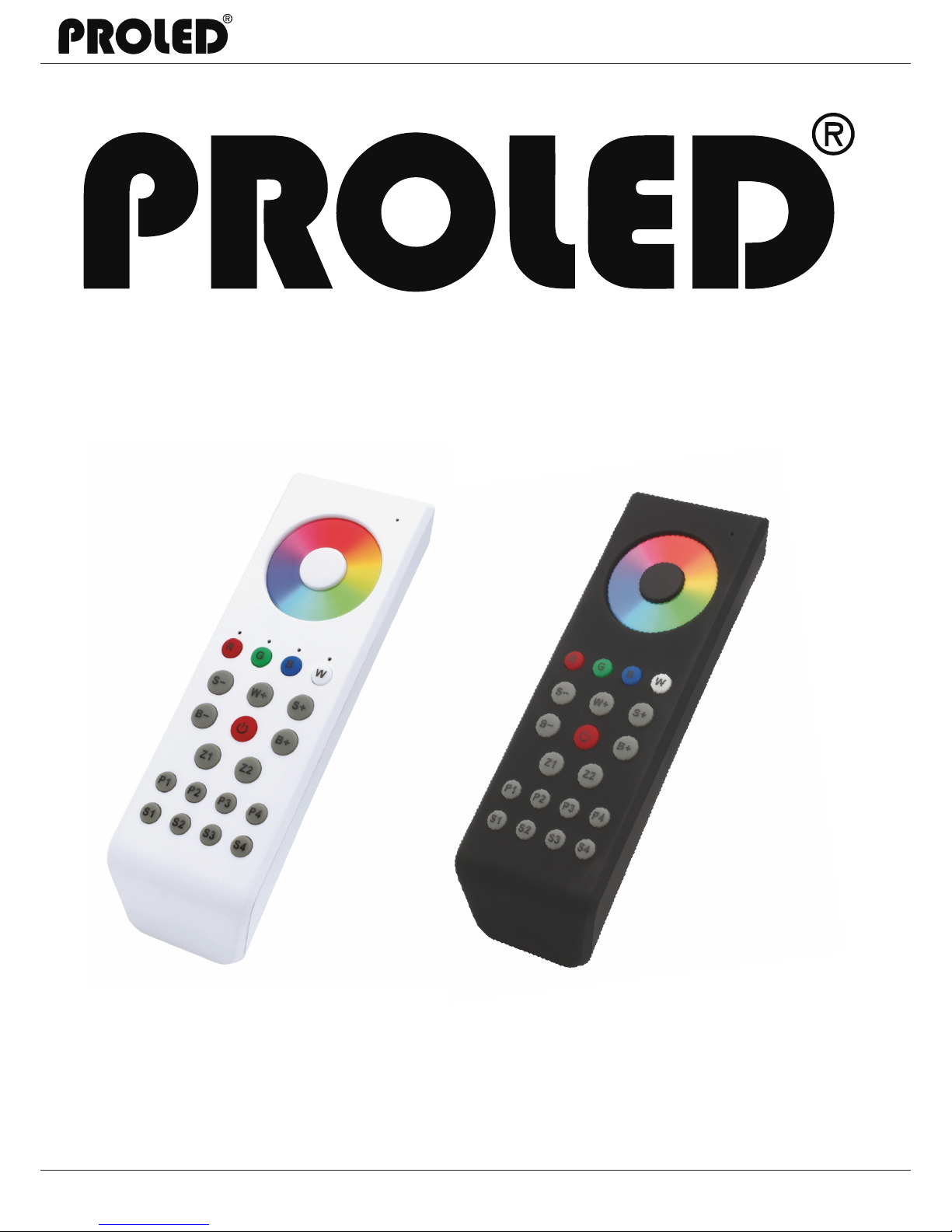

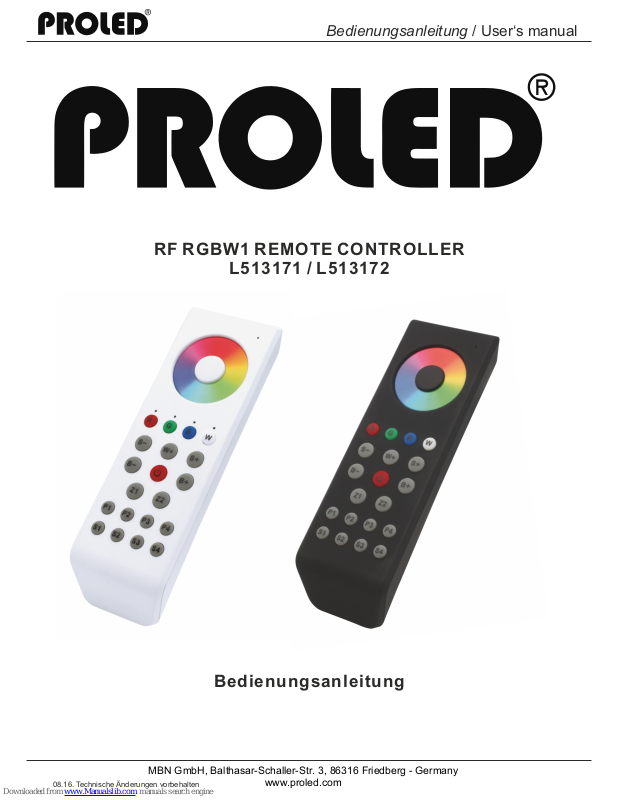

RF RGBW1 REMOTE CONTROLLER
L513171 / L513172
Bedienungsanleitung / User‘s manual
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
08.16. Technische Änderungen vorbehalten
Bedienungsanleitung
Page 2
，Vorwort
Vielen Dank, dass Sie sich für den PROLED RF RGBW1 REMOTE CONTROLLER entschieden
haben. Bitte lesen Sie diese Anleitung vor der Installation und Inbetriebnahme sorgfältig durch.
Falls das Gerät beim Transport beschädigt wurde, benachrichtigen Sie bitte sofort ihren Händler.
Bitte unternehmen Sie nichts, bevor Sie ihren Händler kontaktiert haben.
Garanti e b estimmungen
Vom Tag des Kaufes an gewähren wir für unsere Produkte bei sachgemäßer Verwendung im Falle
von Qualitätsmängeln kostenlose Reparatur oder Austausch, außer in folgenden Fällen:
1. Defekte durch unsachgemäßen Betrieb.
2. Schäden durch unautorisierte Reparatur, Modifikation, falschem Anschluss oder Austausch
von Chips.
3. Schäden durch Transport, Vibration usw. nach dem Kauf.
4. Schäden durch Erdbeben, Feuer, Blitzschlag, Verschmutzung oder Überspannung.
5. Schäden durch unsachgemäße Lagerung bei zu hohen Temperaturen, feuchter Umgebung
oder in der Nähe von Chemikalien.
6. Wenn das Produkt upgedatet wurde.
Sicherh e i tshinweise
1. Installieren Sie diesen Controller nicht während eines Gewitters, bei starken Magnetfeldern
oder Hochspannungsfeldern. Achten Sie auf korrektes Einlegen der Batterien um das Risiko
einer Beschädigung von Komponenten oder eines Kurzschlusses zu minimieren.
2. Stellen Sie immer eine ausreichende Belüftung sicher, um die zulässige Betriebstemperatur
einzuhalten.
3. Versuchen Sie niemals, das Gerät selbst zu reparieren, anderenfalls erlischt die
Herstellergarantie.
4. Zu Informationen über Updates wenden Sie sich bitte an Ihren Händler.
1. Produktbeschreibung
Der PROLED RF RGBW1 REMOTE CONTROLLER ermöglicht die Ansteuerung von Leuchten,
Panels, Flex Strips etc. über Funksignal und entsprechenden Empfänger. Er kann 8 verschiedene
Zonen verwalten. Bedient wird der Controller über ein Berührungsfeld wie auch Tasten. Die
einfache Bedienung rundet das positive Erscheinungsbild ab.
Bedienungsanleitung / User‘s manual
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
08.16. Technische Änderungen vorbehalten
Page 3
2. Technische Daten
Modell PROLED RF RGBW1 REMOTE CONTROLLER
Eingangsspannung 3x AAA Batterie
Ausgang Funksignal 868 MHz
Leistungsaufnahme < 1 W
Umgebungstemperatur -10°C – 45°C
Abmessungen 132 mm x 44 mm x 24 mm (LxBxT)
Netto-Gewicht 50 g
3. Eigenschaften
1. Nahezu stufenlose Einstellung der Mischfarbe (RGB) über Farbrad
2. Ansteuern von 8 Zonen, separat oder parallel
3. 10 dynamische Szenen
4. 4 Kanäle separat dimmbar
4. Bedienung
IP 20

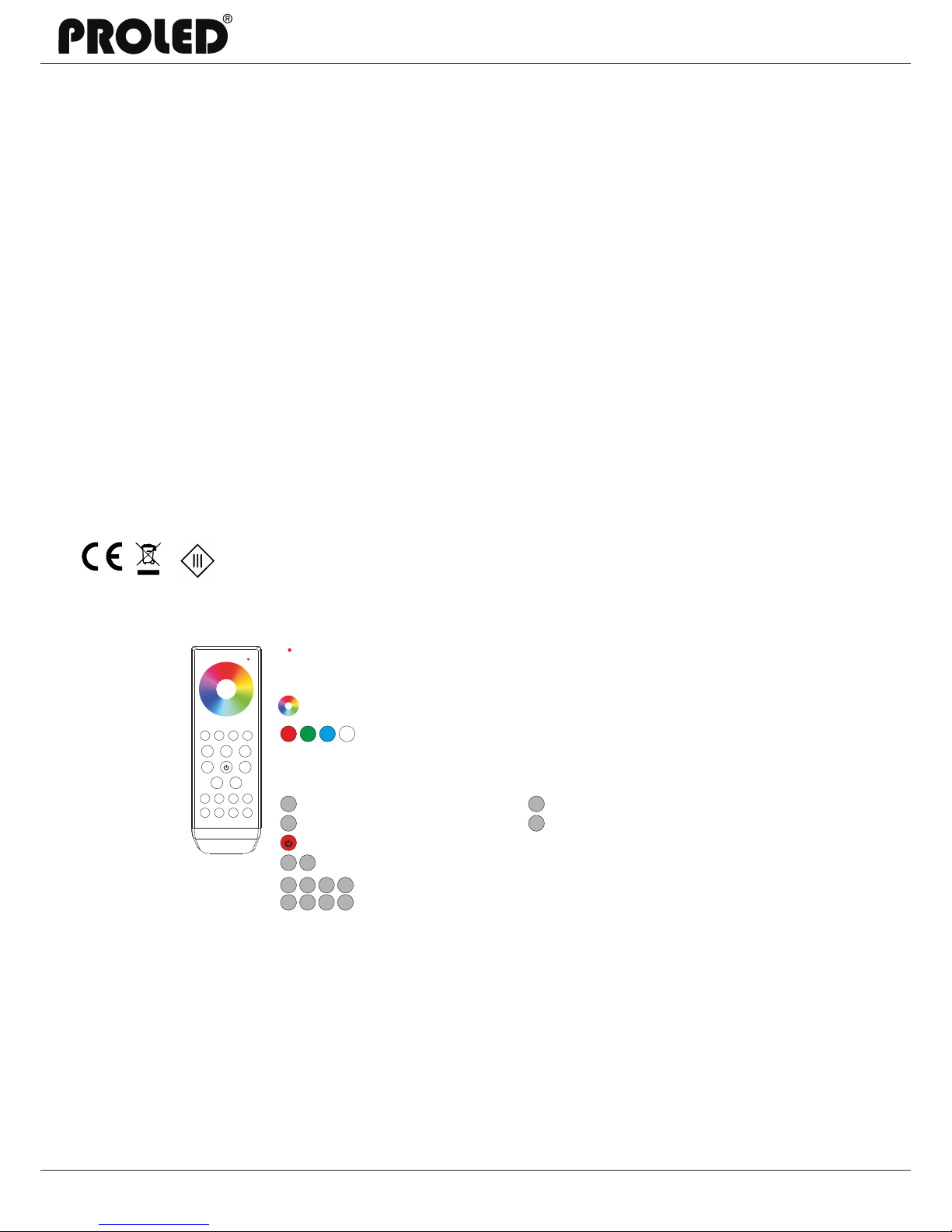

Fernbedienun g mit Empfänger verbinden:
a. Schließen Sie den RF-Empfänger gemäß dem Schaltbild an. Empfänger nicht im
Lieferumfang enthalten. Bitte separat bestellen.
b. Schalten Sie die Fernbedienung über die EIN/AUS-Taste ein.
c. Drücken Sie die Lern-Taste (Learning) am Empfänger.
d. Drücken Sie die zugehörige Zonentaste an der Fernbedienung.
e. Danach fahren Sie über das Farbrad.
f. Angeschlossene LED blinken um die Zonenzuweisung zu bestätigen.
g. Ein längeres Drücken (>5 Sek.) der Anlerntaste (Learning) bis LEDs blinken, bewirkt, dass die ID
gelöscht wird.
R G
Kurzes Drücken: AN/AUS der einzelnen Kanäle
Langes Drücken: Dimmen Auf/Ab der einzelnen Kanäle
B W
S-
Geschwindigkeit verringern bei Farbwechsel
S+
Geschwindigkeit erhöhen bei Farbwechsel
B-
Helligkeit verringern
B+
Helligkeit erhöhen
AN/AUS Schalter
Farbrad zur Farbauswahl (RGB)
R G B W
S- S+
W+
B- B+
P- P+
5
6 7
8
P- P+
1 2
3
4
10 voreingestellte dynamische Programme: P- ist vorheriges Programm, P+ ist nächstes Programm.
sind Zonennummern. Langes Drücken schaltet jeweilige Zone An/Aus.
Kurzes Drücken wählt eine Zone aus. Um mehrere Zonen gleichzeitig zu steuern, drücken Sie 2
oder mehr Tasten nacheinander.
1
2 3
4
5 6
7
8
Achtung: Wenn Sie R drücken und danach G, dann haben Sie eine Mischfarbe aus R & G
eingestellt. Wenn Sie nur G haben möchten, dann schalten Sie bitte zuerst R aus und
drücken dann G.
Status LE D: Der Sender i st in Standby -Modus, wen n die LED aus ist. Der Sender arbeitet,
wenn die LE D sehr schnel l blinkt. Wenn die LED 1x pro Sekunde blinkt, bede utet es dass
die Batte rie schwach i st und ausget auscht werd en muss.
Bedienungsanleitung / User‘s manual
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
08.16. Technische Änderungen vorbehalten
Page 4
Page 5
RF RGBW1 REMOTE CONTROLLER
L513171 / L513172
User‘s manual
Bedienungsanleitung / User‘s manual
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
08.16. Technical amendments reserved
Page 6
，Prefac e
Thanks for choosing PROLED RF RGBW1 REMOTE CONTROLLER. Before installation and use,
we strongly recommend you to read this manual carefully. If the device has been damaged during
transport, please report this to your supplier immediately. Please don’t take any action without
contacting your supplier first
ҟ Limited W a rrenty
In case of quality problems we provide free repair or replacement within one year from the day of
purchase, if this product has been used properly in accordance with the user’s manual, except in
following cases:
1. Any defects caused by wrong operation.
2. Any damages caused by unauthorized removal, maintenance, modifying, incorrect connection
and replacement of chips.
3. Any damages due to transportation, vibration etc. after purchase.
4. Any damages caused by earthquake, fire, lightning, pollution and abnormal voltage.
5. Any damages caused by negligence, inappropriate storing at high temperatures and humidity
or near harmful chemicals.
6. Product has been updated
Safety W a r nings
1. Please don’t install this controller during thunderstorms, intense magnetic or high-voltage
electrical fields. To reduce the risk of component damage and fire caused by a short circuit,
make sure, that all connections are correct.
2. Always be sure to mount this unit in an area with proper ventilation to avoid overheating.
3. Never attempt any repairs yourself; otherwise the manufacturer’s warranty will be void.
4. For update information please consult your supplier.
1. Product description
PROLED RF RGBW1 REMOTE CONTROLLER allows controlling of Luminairs, Panels, Flex Strip
etc., by a RF-Signal and a corresponding RF receiver. The controller can control 8 different zones.
Usage is controlled by push buttons as well as a touch sensitive colour wheel. Easy usage round
up a positive appearance of the product.
Bedienungsanleitung / User‘s manual
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
www.proled.com
08.16. Technical amendments reserved
Page 7
2. Technical Data
Modell PROLED RF RGBW1 REMOTE CONTROLLER
Input Voltage 3x AAA Battery
Output Radio Frequency Signal 868 MHz
Power consumption < 1 W
Ambient temperature -10°C – 45°C
Dimensions 132 mm x 44 mm x 24 mm (LxWxH)
Net-weight 50 g
3. Specifications
1. Nearly smooth adjustment of mixed colour (RGB) by a colour wheel
2. Control of up to 8 zones, separately or parallel
3. 10 dynamic scenes
4. 4 separately dimmable channels
IP 20
4. Usage
Connecting RF re mote controller with RF receive r:
a. Connect the RF-receiver according to wiring diagram. Receiver is not part of delivery.
Please order separately
b. Switch the RF remote controller by touching ON/OFF button.
c. Press learning key (Learning) at receiver.
d. Press desired zone button on the remote control.
e. Touch the colour wheel.
f. Connected LED blink to confirm zone connection
g. A longer press (>5 sec.) on learning key untill LED blinks confirms, that ID will be deleted.
R G B W
S-
Decrease speed at colour changing
S+
Increase speed at colour changing
B-
Decrease brightness
B+
Increase brightness
ON/OFF button
Colour wheel for colour choosing (RGB)
R G B W
S- S+
W+
B- B+
P- P+
5
6 7
8
P- P+
1 2
3
4
10 preinstalled dynamic programs: P- is previous program, P+ is next program.
are zone numbers. Long press switch ON/OFF corresponding zone.
Short press choose a zone.
To controll several zones at same time, press 2 or more buttons one after the other.
1
2 3
4
5 6
7
8
Status LE D: Remote con trol is in Stan dby-mode, i f the LED is off. Transmi tter works, w hen
the LED is bl inking fast . If the LED blin ks 1x per secon d, this means the battery is weak and
need to be re placed.
Short press: ON/OFF of the single channels
Long press: Dimming UP/DOWN of the single channels
Caution: Wif you press R and next G, then you choose a mixed colour from R & G
If you want only to have G, then put off R first and than press G.
