ИНСТРУКЦИИ ПО ИСПОЛЬЗОВАНИЮ
Pro-Ject Phono Box S2
© Pro-Ject Audio Systems · Pro-Ject Phono Box S2 · Редакция 18.08.2017
2
Уважаемые меломаны,
Предупреждение об опасности для пользователя, устройства или о возможности неправильного использования.
Важное примечание.
Выходное напряжение в розетках переменного тока зависит от страны. Перед подключением к сети убедитесь, что напряжение в вашем районе соответствует требованиям к напряжению, указанным на блоке питания.
Блок питания используется для подключения/отключения устройства от сети. Убедитесь, что блок питания всегда доступен для работы. Никогда не работайте с устройством или блоком питания, если ваши руки мокрые или влажные.
Не допускайте попадания жидкостей в устройство или блок питания. Никогда не ставьте какие-либо предметы с водой, например, цветочные вазы, на устройство или возле него. Не допускайте попадания жидкостей на устройство или блок питания. Никогда не ставьте какие-либо источники открытого огня, например, зажженные свечи, на устройство или возле него. Устройство нельзя использовать во влажных или мокрых местах, возле ванных, раковин, плавательных бассейнов или в других подобных местах.
Для установки коэффициента усиления, входной емкости и входного импеданса используйте DIP-переключатели в нижней части устройства. Задавайте одинаковые настройки для обоих каалов.
Для того, чтобы узнать, какой тип звукоснимателя используется в вашем устройстве, пожалуйста, обратитесь к документации на него. В документации на головки также должны быть указаны корректные значения входного импеданса (головки MC - со слабым выходным сигналом) и входной емкости (головки MM и MC с сильным выходным сигналом), при которых головки должны работать. Если у вас возникают сомнения, проконсультируйтесь с вашим дилером.
Для изменения настроек устройство необходимо отключить от источника питания и усилителя.
коэффициент усиления 40 дБ, входная емкость 200 пФ, входной импеданс 47 кОм
коэффициент усиления 43 дБ, входная емкость 420 пФ, входной импеданс47 кОм
благодарим вас за приобретение фонокорректора Pro-Ject Audio Systems. Чтобы добиться максимального качества и надежности, внимательно изучите инструкции по использованию.
Инструкции по безопасности
Настройки
Примеры настройки типовых устройств
Ortofon 2M Red (MM)
Ortofon X5-MC (MC с сильным выходным сигналом)
© Pro-Ject Audio Systems · Pro-Ject Phono Box S2 · Редакция 18.08.2017
3
Ortofon Rondo Red (MC со слабым выходным сигналом)
коэффициент усиления 60 дБ, входная емкость *, входной импеданс10 Ом.
* Входная емкость не имеет значения для головок MC со слабым выходным сигналом
Переключатель на задней панели фонокорректора включает и отключает инфразвуковой фильтр
Входной импеданс / входная емкость – головки MC и MM с сильным выходным сигналом
Входной импеданс – головки MC со слабым выходным сигналом.
* Входная емкость не имеет значения для головок MC со слабым выходным сигналом
Коэффициент усиления
Инфразвуковой фильтр

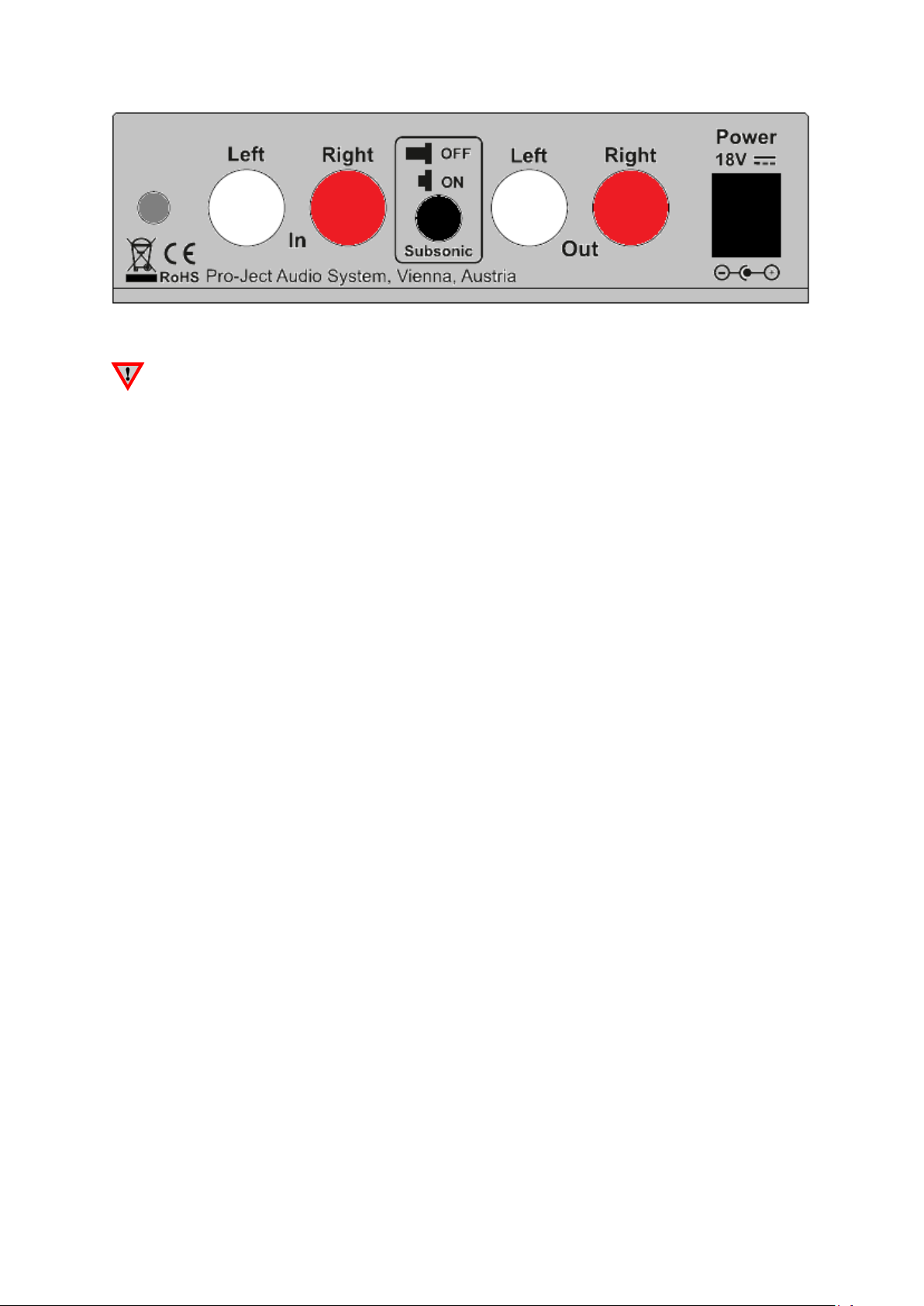

Разъемы
© Pro-Ject Audio Systems · Pro-Ject Phono Box S2 · Редакция 18.08.2017
4
Выполняйте все подключения только когда фонокорректор отключен от питания. Правильно подключайте левый и правый каналы. Правый канал обычно имеет
красную маркировку, а левый – черную или белую. Не подключайте выход фонокорректора к разъему Phono (иногда маркируется
как грам., диск, или RIAA) усилителя. Никогда не используйте блок питания, отличный от поставляемого с устройством.
Подключение проигрывателя
Подключите сигнальный провод для тонарма ко входу фонокорректора. Если при использовании проигрывателя вы слышите жужжание, необходимо подключить провод заземления к винтовой клемме.
Подключение к усилителю
Подключите выход фонокорректора к линейному входу (например, AUX, компакт-диск, радиоприемник, магнитофон или видеомагнитофон) вашего усилителя.
Подключение к сети питания
Вставьте вилку низкого напряжения источника питания в разъем питания 18 В постоянного тока фонокорректора перед подключением блока питания к сети.
Режим ожидания
Кнопка на передней панели устройства включает устройство / переводит его в режим ожидания. Синий индикатор над кнопкой режима ожидания показывает, что устройство включено.
© Pro-Ject Audio Systems · Pro-Ject Phono Box S2 · Редакция 18.08.2017
5
Технические характеристики Pro-Ject Phono Box S2
Производитель не несет ответственности за повреждения, вызванные несоблюдением настоящих правил использования. Модификации или изменения любой части изделия без разрешения освобождают производителя от какой-либо ответственности перед покупателем.
Pro-Ject Audio Systems – это зарегистрированная торговая марка компании H. Lichtenegger.
Это руководство было составлено: Pro-Ject Audio
Systems
Авторское право © 2017. Все права сохранены.
Информация была правильной на момент передачи в печать. Производитель оставляет за собой право вносить изменения в технические характеристики без предварительного уведомления по своему усмотрению в целях технического развития.
A
- типовое значение для головок MC со слабым выходным сигналом, B- типовое значение для головок MM или головок MC с сильным выходным сигналом * Входная емкость не имеет значения для головок MC со слабым выходным сигналом
Входной импеданс: 10 Ом, 100 Ом, 1 кОм A Входная емкость / импеданс: 100 пФ, 200 пФ, 320 пФ и 420 пФ */47 кОм B
Любые другие настройки входного импеданса не оказывают никакого влияния.
Коэффициент усиления: 40 и 43 дБ B / 60 и 63 дБ A Порог шума: 94 дБ (A взвеш.) при коэффициенте усиления 40 дБ и 43 дБ
75 дБ (A взвеш.) при коэффициенте усиления 60 дБ и 63 дБ THD: <0,01% при коэффициенте усиления 40дБ и 43 дБ <0,05% при коэффициенте усиления 60дБ и 63 дБ
Точность кривой RIAA: 20 Гц - 20 кГц / макс. 0,4 дБ Инфразвуковой фильтр: при 20 Гц с 12 дБ/октава Вход: 1 пара разъемов RCA/Phono Линейный выход: 1 пара разъемов RCA/Phono Внешний блок питания: 18 В/500 мА пост. тока, подходит для сети питания в вашей стране Энергопотребление: 85 мА пост. тока, <1 Вт в режиме ожидания Размеры Ш х В х Г (Г с гнездами): 119 x 37 x 103 (113) мм Масса: 340 г без блока питания
Возможное неправильное использование и сбои
Нет сигнала на одном или обоих каналах: Отсутствует соединение между плеером и фонокорректором или усилителем. Это может вызываться неисправной вилкой, порванным проводом или поломкой паяного соединения или просто ненадежным подключением
штекера/гнезда
Сильное жужжание: Нет заземления между звукоснимателем или тонармом, или кабелем тонарма и фонокорректором или контуром заземления.
Звук на выходе слишком тихий, слишком громкий или искаженный: Выставлен некорректный коэффициент усиления - перегрузка входа или недостаточное усиление. Обслуживание При обнаружении проблем, которые вы не можете устранить или выявить, свяжитесь с вашим продавцом для получения консультации. Если они все равно не могу решить проблему, устройство необходимо отправить ответственному распространителю в вашей стране.
Гарантия
