ИНСТРУКЦИИ ПО ИСПОЛЬЗОВАНИЮ
Pro-Ject Phono Box DS2
Уважаемые меломаны,
благодарим вас за приобретение фонокорректора Pro-Ject Audio Systems.
Чтобы добиться максимального качества и надежности, внимательно изучите инструкции по
использованию.
Предупреждение об опасности для пользователя, устройства или о возможности
неправильного использования.
Важное примечание.
Инструкции по безопасности
Выходное напряжение в розетках переменного тока зависит от страны. Перед
подключением к сети убедитесь, что напряжение в вашем районе соответствует
требованиям к напряжению, указанным на блоке питания.
Блок питания используется для подключения/отключения устройства от сети. Убедитесь, что
блок питания всегда доступен для работы. Никогда не работайте с устройством или блоком
питания, если ваши руки мокрые или влажные. Не допускайте попадания жидкостей в устройство
или блок питания. Никогда не ставьте какие-либо предметы с водой, например, цветочные вазы, на
устройство или возле него. Не допускайте попадания жидкостей на устройство или блок питания.
Никогда не ставьте какие-либо источники открытого огня, например, зажженные свечи, на
устройство или возле него. Устройство нельзя использовать во влажных или мокрых местах, возле
ванных, раковин, плавательных бассейнов или в других подобных местах.
Разъемы
Подключение проигрывателя
Подключите проигрыватель винила ко входу фонокорректора. Если при использовании
проигрывателя вы слышите фон переменного тока, необходимо подключить провод заземления
к винтовой клемме.
Выполняйте все подключения только когда фонокорректор отключен от питания.
Правильно подключайте левый и правый каналы. Правый канал обычно имеет красную
маркировку, а левый – черную или белую.
Не подключайте выход фонокорректора к входу для звукоснимателя (иногда
маркируется как грам., диск, или RIAA) усилителя.
Никогда не используйте блок питания, отличный от поставляемого с устройством.
Подключение к усилителю
Подключите выход фонокорректора к линейному входу (например, AUX, компакт -диск,
радиоприемник, магнитофон или видеомагнитофон) вашего усилителя.
2 © Pro-Ject Audio Systems · Pro-Ject Phono Box DS2 · Редакция 09.06.2017
Подключение к сети и способы включения и выключения устройства
Вставьте вилку низкого напряжения источника питания в разъем Power 18 V (Питание 18 В)
предусилителя перед подключением блока питания к сети. Включение и выключение
устройства можно осуществлять с помощью двух равнозначных методов.
1. Использование для включения или перевода в режим ожидания
кнопки на передней панели
Кнопка на передней панели устройства включает устройство / переводит его в режим ожидания.
Синий индикатор на передней панели показывает, что устройство включено. Если на
устройство подается сигнал триггера, его нельзя выключить с помощью кнопки.
2. Триггеры удаленного включения питания.
Устройство можно включить и посредством других компонентов Box Design, если подать на
гнездо для триггерного входа 2,5 мм с маркировкой напряжение питания 12 В. Специальные
кабели (полярности ) различных длин приобретаются отдельно. Удаленный сигнал
включения питания может быть передан на другие устройства через разъем для триггерного
выхода. Когда сигнал триггера 12 В будет отключен, устройство также выключится.
Триггерные кабели можно подключать к разъемам только тогда, когда устройство
отсоединено от источника питания и от сети. Несоблюдение этого требования
может привести к повреждению устройства.

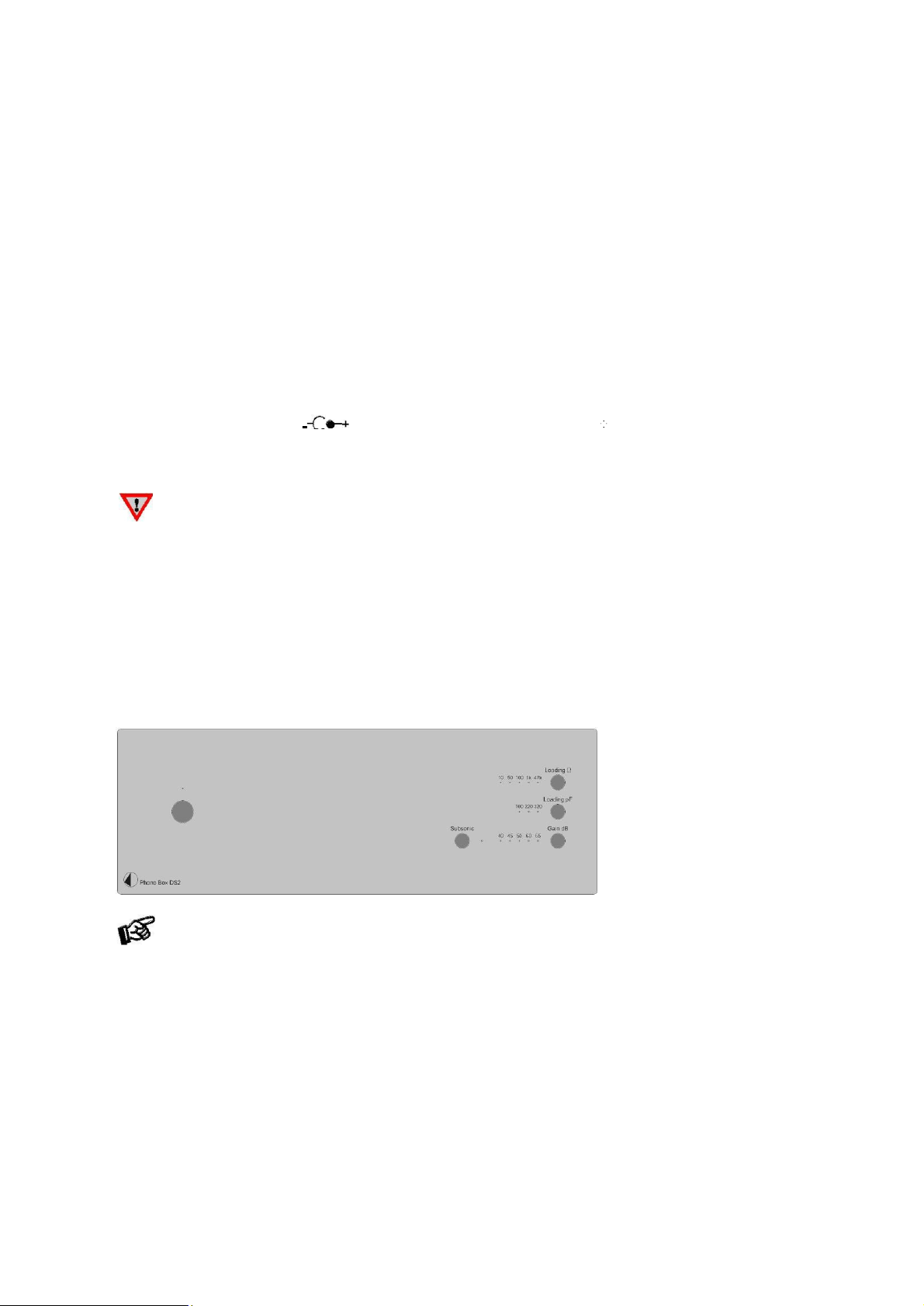

Настройки
Три кнопки на левой стороне панели используются для установки входного импеданса, входной емкости и
входного усиления.
Для того, чтобы узнать, какой тип картриджа используется в вашем устройстве, пожалуйста,
обратитесь к документации на картридж. В документации на картриджи также должны быть
указаны корректные значения входного сопротивления (картриджи MC с низким выходным
сигналом) и входной емкости (картриджи типов MC с высоким выходным сигналом и MM), при
которых картриджи должны работать. Если у вас возникают сомнения, проконсультируйтесь с
вашим дилером.
Входной импеданс / Ом
Входная емкость / пФ
Коэффициент усиления / дБ
пФ - все светодиоды выключены = 47 пФ.
Светодиоды, пФ, 100, 220 и 320 – постоянно + 47 пФ
После отсоединения устройства от сети все заданные настройки будут сброшены.
Примеры настройки типовых устройств
Ortofon Rondo Red (MC с низким выходным сигналом): Входное сопротивление 10 Ом,
входная емкость - любое значение. Входная емкость не имеет значения для картриджей
MC с низким выходным сигналом, пФ, коэффициент усиления 60 дБ
Ortofon 2M Red (MM): Входное сопротивление 47 кОм, входная емкость 147 пФ, коэффициент
усиления 40 дБ
Ortofon X5-MC (MC с вычоким выходным сигналом): Входное сопротивление 47 кОм, входная емкость
367 пФ, коэффициент усиления 40 дБ
Subsonic
Включение и выключение инфразвукового (суб-низкочастотного) фильтра.
© Pro-Ject Audio Systems · Pro-Ject Phono Box DS2 · Редакция 09.06.2017
3
Технические характеристики Pro-Ject Phono Box DS2
A
- типовое значение для картриджей MC со слабым выходным сигналом,
B
типовое значение для картриджей типа ММ или МС с сильным выходным сигналом
-
* Входная емкость не имеет значения для картриджей MC со слабым выходным сигналом
Входной импеданс: 10, 50, 100, 1k, 47 кОм
Входная емкость / импеданс: 47 пФ, 147 пФ, 267 пФ и 367 пФ */47 кОм
Коэффициент усиления: 40, 45
Порог шума: 80 дБ (А взвеш.) при входном усилении 40 дБ
Полный коэффициент гармоник: <0,02%
Точность кривой RIAA: 20 Гц - 20 кГц / макс. 0,3 дБ
Инфразвуковой фильтр при 20 Гц с 12 дБ/октава
Вход: 1 пара разъемов RCA
Линейный выход: 1 пара разъемов RCA
Внешний блок питания: 18 В/500 мА пост. тока, подходит для сети питания в вашей стране
Энергопотребление: 100 мА пост. тока, <1 Вт в режиме ожидания
Размеры (Ш х В х Г) / масса: алюминий 206 x 71 x 194 / 1320 г
А
B
/ 50, 60 и 65 дБ
дерево 240 x 72 x 194 / 1770g
A
B
Возможное неправильное использование и сбои
Нет сигнала на одном или обоих каналах:
Отсутствует соединение между проигрывателем и фонокорректором или усилителем. Это
может быть вызвано неисправностью штекера, порванным проводом или поломкой паяного
соединения, или просто ненадежным подключением штекера/гнезда.
Сильный фон переменного тока:
Нет заземления между звукоснимателем или тонармом, или кабелем тонарма и
фонокорректором или контуром заземления.
Звук на выходе слишком тихий, слишком громкий или искаженный:
Выставлен некорректный коэффициент усиления - перегрузка входа или недостаточное
усиление.
Обслуживание
При обнаружении проблем, которые вы не можете устранить или выявить, свяжитесь с вашим
продавцом для получения консультации. Если они все равно не могу решить проблему,
устройство необходимо отправить ответственному распространителю в вашей стране.
Гарантия
Авторское право, торговые марки
Pro-Ject Audio Systems – это зарегистрированная
торговая марка компании
H. Lichtenegger.
Это руководство было составлено: Pro-Ject
Audio Systems Авторское право © 2017. Все
права сохранены.
Производитель не несет ответственности за повреждения, вызванные несоблюдением
настоящих правил использования. Модификации или изменения любой части изделия без
разрешения освобождают производителя от какой-либо ответственности перед
покупателем.
Информация была правильной на момент
передачи в печать. Производитель оставляет за
собой право вносить изменения в технические
характеристики без предварительного
уведомления по своему усмотрению в целях
технического развития.
