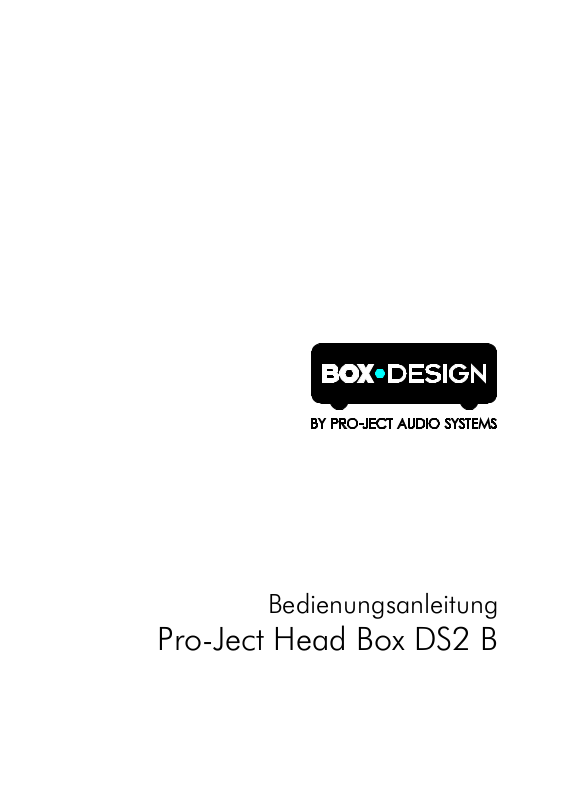

Pro-Ject Head Box DS2 B operation manual [de]

Pro-Ject Head Box DS2 B
Bedienungsanleitung
2
Wir bedanken uns für den Kauf dieses Kopfhörerverstärkers von Pro-Ject Audio Systems. Bitte lesen Sie

Sicherheitshinweise

Verbinden Sie das Netzteil des Gerätes nur dann mit einer Netzsteckdose, wenn Sie sichergestellt
on die Verbindung zum
en Sie nicht am Kabel selbst. Fassen
oder
Nehmen Sie Anschlüsse und das Trennen von Anschlüssen
nur bei vom Netz getrenntem Gerät
vor.
Verwenden Sie ausschließlich das dem Gerät beiliegende Gleichspannungsnetzteil.
Input
Bypass
Power 18V
!
!
!
nachfolgende Anleitung vor Inbetriebnahme sorgfältig durch!
Warnt vor einer Gefährdung des Benutzers, des Gerätes oder vor einer möglichen Fehlbedienung.
Besonders wichtiger Hinweis
haben, dass die Netzspannung der Steckdose, an die angeschlossen werden soll, der auf dem Netzteil angegebenen Spannung entspricht. Um in einer Gefahrensituati Stromnetz unterbrechen zu können, muss das Netzteil aus der Netzsteckdose gezogen werden. Stellen Sie deswegen jederzeit einen ungehinderten Zugang zur Netzsteckdose sicher. Greifen Sie das Netzteil immer am Gehäuse oder Stecker. Zieh Sie Netzteil oder Gerät niemals mit feuchten oder nassen Händen an. Achten Sie darauf, dass keine Flüssigkeit ins Netzteil oder Gerät gelangt, bzw. darauf getropft gespritzt wird. Stellen Sie niemals Wasserbehälter (z.B. Vasen) oder brennende Gegenstände (z.B. Kerzen) auf oder neben das Gerät. Ein Betrieb in feuchter oder nasser Umgebung ist nicht zulässig. Die Röhren im Gerät entwickeln Wärme. Sorgen Sie deshalb für ausreichende Belüftung. Decken Sie die Lüftungsschlitze am Gehäuse niemals ab. Stellen Sie keine weiteren Geräte auf das Gerät.
Anschlüsse
Achten Sie auf korrekte Zuordnung der Kanäle. Rote Buchsen führen das Signal des rechten Kanals, weiße oder schwarze Buchsen führen das Signal des linken Kanals.
Anschluss an Verstärker / Signalquelle
Verbinden Sie den Fixen Signalausgang Ihres Verstärkers mit den Input RCA-Eingangsbuchsen es Kopfhörerverstärkers. Fü den Anschluss von symmetrischen Eingangssignalen (balanced) stehen mit bezeichnete XLR-Eingänge zur Verfügung. Alternativ können analoge Quellsignale von CD-Player, Streamer oder Tuner direkt an die mit Input bezeichneten Euingangsbuchsen angeschlossen werden.
Bypass Ausgänge
Die mit (Rekordern) verwendet werden.
Netzanschluss, Ein- und Ausschalten des Geräts
Das Gerät wird mit dem beiliegenden Steckernetzteil an das Stromnetz angeschlossen. Verbinden Sie zuerst den Stecker des Versorgungskabels mit der Buchse Verbindung zum Stromnetz her. Das Gerät kann auf 2 unterschiedliche Arten eingeschalten und in Stand-By zurück geschalten werden:
bezeichneten XLR und RCA Ausgänge können für den Anschluss von Aufnahmegeräten
© Pro-Ject Audio Systems · Pro-Ject Head Box DS2 B · Version 6.4.2017
an der Rückseite des Geräts. Stellen Sie dann die
3
1. Taster auf der Gerätefront
Trigger Input
Trigger Output
Nichtbeachten kann zu Beschädigungen führen.
Input
Bal.
Unbal.
Current Setting
High, Mid
Low
Volume
+
Der Taster links auf der Gerätefront nimmt das Gerät in Betrieb und schaltet es in Stand-By zurück. Die blaue Leuchtanzeige über dem Schalter zeigt an, dass das Gerät eingeschaltet ist. Wenn ein Triggersignal am Gerät anliegt, kann es nicht mittels Fronttaster in Stand-By versetzt werden.
2. Fernschalten per Triggersignal
Das Gerät kann von anderen Box Design Komponenten ferngeschalten werden, wenn eine 12V Triggerspannung an der mit (Polarität ) sind in diversen Längen erhältlich. Das Triggersignal kann über die Buchse an weitere Geräte weitergeleitet werden. Wenn das Triggersignal nicht mehr am Gerät anliegt, schaltet es in Stand-by.
Die Schaltleitung darf nur bei vom Netz getrennten Komponenten an- und abgeschlossenen werden.
bezeichneten 2.5mm Buchse anliegt. Spezielle Triggerkabel
Bedienelemente an der Gerätefront
Eingangswahl
Mit der Taste Eingängen umgeschalten werden.
kann zwischen den symmetrischen XLR (
) und den unsymmetrischen RCA (
) –
Anschluss eines Kopfhörers
Verbinden Sie unsymmetrisch betriebene Kopfhörer mit der ¼“ (6,3mm ) jack Klinkenbuchse auf der linken Seite der Gerätefront. Symmetrische Kopfhörer können an der rechts angeordneten 4-In XLR-Buchse angeschlossen werden.
Gain
Die Verstärkung (Gain) des Verstärkers kann 4-stufig eingestellt werden (0dB, +3dB, +9dB or +12dB) für unsymmetrischen Eingang und (+6dB, +9dB, +15dB or +18dB) für den symmetrischen Eingang. Mit den
◄►neben den LED´s kann die gewünschte Stufe eingestellt werden.
Tasten
Current Setting
Die Taste
. Die betreffende LED zeigt die aktuelle Einstellungan.
stellt den Ausgangsstrom des Kopfhörerausgangs in 3 Stufen ein:
und
Lautstärke
Stellen Sie gewünschte Abhörlautstärke mit dem Drehregler
an der Front ein.
Drehen Sie den Regler auf Minimum, bevor Sie Kopfhörer verbinden.
© Pro-Ject Audio Systems · Pro-Ject Head Box DS2 B · Version 6.4.2017
4
Mögliche Bedienfehler und Störungen
Audio Trade GmbH
Audio Tuning GmbH
Marlex Audiophile Produkte
Soll dieses Gerät nicht mehr genutzt und entsorgt werden, so nutzen Sie in Deutschland und Österreich die hierfür eingerichteten kommunalen Abgabestellen. In Deutschland können Sie
www.audiotra.de/entsorgung
Einzelhändler zur Entsorgung abgegeben werden.
Kein Signal auf einem oder beiden Kanälen: Die Stecker eines Signalkabels im Signalweg sind nicht fest genug auf die Buchsen aufgesteckt und
haben keinen Signalkontakt. Die Signalverbindung zwischen Geräten ist bedingt durch einen Kabelbruch oder eine fehlerhafte Lötstelle an den Steckverbindern unterbrochen. Lautstärke auf Minimum Signalquelle ist nicht in Betrieb Tape-Monitor-Schalter des Verstärkers ist aktiv.
Technische Daten Pro-Ject Head Box DS2 B
Verstärkerleistung: 250mW/8ohm, 550mW/33ohm, 290mW/300ohm Kopfhörerimpedanz: >8ohm Rauschabstand: 98dB (A gewichtet) bei voller Leistung Frequenzbereich: 20Hz - 20kHz/- + 0,2dB THD: 0,02% Verstärkung symmetrischer Eingang: 6, 9, 15, 18 dB ohne Last Verstärkung unsymmetrischer Eingang: 0, 3, 9, 12 dB ohne Last Kopfhöreranschlüsse: Unsymmetrisch: 3-polig ¼“ (6,3mm ) Klinkenbuchse Symmetrisch: 4pin XLR female Line-level Eingänge: 1 Paar RCA, 1 Paar XLR Bypass Ausgänge: 1 Paar RCA, 1 Paar XLR Trigger Eingang/Ausgang: 12V (2,5mm Klinke) Steckernetzteil: 18V/1A DC Leistungsaufnahme: <1W Standby Abmessungen B x H x T mit Buchsen: Aluminium 206 x 71 x 218mm Wood 240 x 72 x 218mm Gewicht: Aluminium1461g, Wood 1940g (ohne Netzteil)

Im Servicefall

Fragen Sie zunächst Ihren Fachhändler um Rat. Erst wenn der Fehler dort bestätigt wird und nicht behoben werden kann, senden Sie das Gerät bitte an die für Ihr Land zuständige Vertretung:
Schenkendorfstraße 29 D-45472 Mülheim an der Ruhr Tel.: 0208-882 660 Fax: 0208-882 66 66 E-Mail: service@audiotra.de Internet: www.audiotra.de
Wir empfehlen Ihnen den Originalkarton aufzubewahren, um jederzeit einen sicheren Transport Ihres Gerätes zu gewährleisten. Nur bei Geräten, die uns im Originalkarton zugehen, werden Garantieleistungen erbracht.
Margaretenstraße 98 A-1050 Wien Tel.: 01-544 85 80 E-Mail: service@audiotuning.at Internet: www.audiotuning.com
Stampferbacherstraße 40 CH-8006 Zürich Tel.: 044-350 49 35 Fax: 044-350 49 35 E-Mail: mail@marlex.ch Internet: www.marlex.ch

Copyright

Pro-Ject Audio Systems © 2017, alle Rechte vorbehalten. Die veröffentlichten Informationen entsprechen dem Stand der Entwicklung zum Zeitpunkt der Drucklegung. Technische Änderungen bleiben vorbehalten und fließen ohne weitere Nachricht in die Produktion ein.
auch den individuellen Entsorgungsservice des Vertriebs nutzen, Hinweise hierzu finden Sie unter
. In der Schweiz kann das Gerät bei einem beliebigen Elektro-/TV-
© Pro-Ject Audio Systems · Pro-Ject Head Box DS2 B · Version 6.4.2017
