Progress PAS6060E User Manual [it]

kasutusjuhend

Klaaskeraamiline pliit

PAS6060E

2 progress

Sisukord

Ohutusjuhised 2
Toote kirjeldus 3
Seadme kasutamine 4
Soovitusi keetmiseks ja praadimiseks

Jäetakse õigus teha muutusi

Hooldus ja puhastamine 10
Kui miski ei tööta ... 11
Utiliseerimine 12
Paigaldaja juhised 12
Teenindus 14

8

Ohutusjuhised

Hoiatus Palun järgige käesolevaid
juhiseid. Nende eiramisest tekkinud
kahjustusi garantii ei kata.

Õige kasutamine

• Seadet ei tohi kasutada lapsed ega isikud,
kelle füüsilised, sensoorsed või vaimsed
võimed või kogemuste ja teadmiste puu­dumine takistavad neil seadet turvaliselt
kasutamast ilma vastutava isiku järelvalve­ta, kes tagaks, et nad saavad seadet ohu­tult kasutada.

• Ärge jätke seadet kasutamise ajal järelval­veta.

• Seda seadet võib kasutada toiduvalmista­miseks ja frittimiseks ainult kodumajapida­mises

• Seadet ei tohi kasutada tööpinnana või as­jade hoiupinnana.

• Seadme ümberehitamine või täiendamine
on keelatud.

• Ärge asetage seadme peale või lähedusse
ega hoidke nimetatud kohtades tuleohtlik­ke vedelikke, kergestisüttivaid materjale
või kergestisulavaid esemeid (kile, plastik,
alumiinium).

Lapse turvalisus

• Väikelapsed tuleb seadmest eemal hoida.

• Laske suurematel lastel ainult järelvalve all
seadet kasutada.

• Seadme kogemata sisselülitamise vältimi­seks laste või koduloomade poolt soovita­me me lapseluku sisse lülitada.

Üldised ohutusjuhised

• Uut seadet võib paigaldada ja ühendada
vaid registreeritud kvalifitseeritud tehnik.

• Integreeritavaid pliite tohib kasutada alles
peale paigaldamist sobivasse integreeri­mismoodulisse ka standarditele vastava­tesse tööpindadesse.

• Seasme rikete või klaaskeraamika kahjus­tuste (mõrad, kriimustused või pilud) korral

tuleb võimaliku elektrilöögi ennetamiseks
seade välja lülitada ja toitevõrgust eralda­da.

• Seadet tohib parandada ainult registreeri­tud kvalifitseeritud remondiekspert

Turvalisus kasutamise ajal

• Ülekuumenenud rasvad ja õlid süttivad vä­ga kiirelt. Hoiatus! Tuleoht!

• Seadme hooletu kasutamisega kaasneb
põletusoht.

• Eemaldage klaaskeraamikalt kleebised ja
kile.

• Elektriseadmete juhtmed ei tohi kuumade
seadmepindadega või toidunõudega kok­ku puutuda.

• Lülitage keedutsoonid pärast iga kasutus­korda välja.

• Põletusoht! Ärge asetage pliidipinnale me­tallesemeid nagu nuge, kahvleid, lusikaid
ka potikaasi, need võivad väga kuumaks
minna.

Ohutus puhastamisel

• Puhastamise ajal peab seade olema välja
lülitatud

• Ohutuspõhjustel on keelatud puhastada
pliiti auru- või survepesuseadmetega.

Kuidas vältida seadme kahjustamist

• Peale kukkuvad esemed võivad klaaske­raamikat vigastada.

• Klaaskeraamika äär võib saada viga, kui
toiduvalmistamise nõud selle vastu löövad.

• Malmist või valualumiiniumist valmistatud
keedunõud või vigastatud põhjadega kee­dunõud võivad mööda klaaskeraamika
pinda lükkamisel klaaskeraamikat vigasta­da.

• Sulavad esemed ja üle keevad toidud või­vad klaaskeraamika külge kõrbeda ning
need tuleb kohe eemaldada.

• Ärge laske pottidel ja pannidel tühjalt kee­da, nii väldite keedunõude ja klaaskeraa­mika vigastamist.

• Ärge kasutage keedutsoone tühjade kee­dunõudega või ilma keedunõudeta.

Toote kirjeldus

Pliidipinna laotus

1

145 mm

2

265/170 mm

progress 3

1. Ühe kontuuriga keedutsoon 1200 W

2. Multifunktsionaalne keedutsoon
1500/2400 W

3. Ühe kontuuriga keedutsoon 1200 W

4. Kontrollpaneel

5. Kahe kontuuriga keedutsoon 750/2200
W

210/120 mm

5

145 mm

4 3

Juhtpaneeli laotus

1 3 4 5

2

789

1. Kuumuse seadistuse valik

2. Kuumusastme näit

3. Kütteelemendi indikaator Taimer

4. Taimeri kuva

5. Praadimistsooni ja märgutule sisselülitumine

6. Taimer

7. Kahe kontuuriga keedutsooni märgutulega lüliti

8. Märgutulega lukk

9. Sisse/välja koos toiteindikaatoriga

6

4 progress

Puutelülitusega sensorväljad

Seadet juhitakse puutelülitusega sensorväl­jade abil. Funktsioone juhitakse sensorvälja­de puudutamisega ning kinnitatakse displei­de ja helisignaalide poolt.

Sensorväli Funktsioon

Sisse/välja Seadme sisse- ja väljalülitamine

Seadistuse suurendamine Kuumuse seadistuse/aja suurendamine

Seadistuse vähendamine Kuumuse seadistuse/aja vähendamine

Taimer Taimeri valik

Lukustatud Juhtpaneeli lukustamine/avamine

Kaheringiline lülitus Väliste küttekontuuride sisse- ja väljalülitamine

Multifunktsionaalse keedutsooni lüliti Välise küttekontuuri sisse- ja väljalülitamine

Kuva aken

Ekraan Kirjeldus

Keedutsoon on välja lülitatud

Soojashoidmisaste Soojashoidmisaste on valitud

Kuumusastmed Soojusaste on valitud

Keemaajamise automaatika Keemaajamise automaatika on aktiveeritud

häire on tekkinud funktsioonihäire

Jääkkuumus Keedutsoon on ikka veel kuum

Lapselukk Lukk/lapselukk on sisse lülitatud

Automaatne väljalülitamine Väljalülitus on aktiivne

Jääksoojuse näit

Hoiatus Põletusoht jääksoojuse tõttu.

Peale väljalülitamist peavad
keeduplaadid natuke aega maha
jahtuma Jääksoojuse näitu

jälgida

Puudutage sensorvälju otse ülevalt, teisi sen­sorvälju kinni katmata.

Jääksoojust võib kasutada sulatamiseks
ja toidu soojashoidmiseks.

Seadme kasutamine

Seadme sisse- ja väljalülitamine

Kontrollpaneel Ekraan Märgutuli

Käivitamine

Väljalülitamine

Peale sisselülitamist on umbes 10 se­kundit aega kuumusastme või funktsioo-

Kuumusastme seadistamine

Suurendamiseks

2 sekundit puudutada /

1 sekund puudutada / puudub

ni seadistamiseks, vastasel juhul lülitub
seade automaatselt välja.

Kontrollpaneel Indikaator

puudutada kuni

helendab

kustub

Kontrollpaneel Indikaator

Vähendamiseks

Väljalülitamiseks

puudutada kuni

Puudutage korraga ja

Soojashoidmisaste jääb ja va­hele. Seda kasutatakse toidu soojas­hoidmiseks.

progress 5

Väliste küttekontuuride sisse- ja
väljalülitamine

Väliseid keeduringe sisse või välja lülitades

Enne välise küttekontuuri sisselülitamist
peab olema vastav sisemine küttekon-

tuur sisse lülitatud.
saab kohandada keeduvälja suurust vasta­valt keedunõule.

Kaheringiline keeduväli Sensorväli Märgutuli

Välise kütteringi sisselülitamine

Välise kütteringi väljalülitamine

Praenõu keeduplaadi lisamine Sensorpaneel Toiteindikaator

Välise kütteringi sisselülitamine

Välise kütteringi väljalülitamine

Juhtpaneeli lukustamine/avamine

Toitutegemise ajal on puutetundlik paneel

1-2 sekundit puudutada

1-2 sekundit puudutada

1-2 sekundit puudutada

1-2 sekundit puudutada

seadistuste tahtmatut muutmist näiteks plii­diplaadi kuivatamise ajal.

süttib

kustub

süttib

kustub

(v.a sisse/välja nupp) lukustatud, et vältida

Kontrollpaneel Ekraan

Käivitamine

Väljalülitamine

puudutada (5 sekundit)

puudutada

Eelnevalt seadistatud soojusaste

Seadme väljalülitamisel lülitub ka luku­funktsioon automaatselt välja.

Keemaajamise automaatika kasutamine

Kõik keedutsoonid on varustatud automaat­se keemaajamisfunktsiooniga Kui soojusaste
seadistatakse

Sisselülitamine ( juu­rest alustades)

Väljalülitamine

Ei ole kasutusel

abil, alustades juurest,

Kontrollpaneel Võimalikud soojusastmed Ekraan

puudutada kuni (5 sekundi pärast)

puudutada kuni / kuni

puudutada kuni kuni

Kui automaatse keemaajamise käi­gus valitakse suurem soojusasre, nt

lülitub keedutsoon teatud ajaks maksimaal­sele võimsusele ja seejärel automaatselt ta­gasi valitud soojusastsmele

Keemaajamisfunktsiooni töötamisaja pikkus
sõltub valitud soojusastmest.

pealt peale, kohandatakse sellele
vastavalt ka keemaajamisfunktsiooni.

Kui keedutsoonis on veel jääkkuumust
(displei

), siis automatset keemaaja-

mist ei teostata.

6 progress

Kuumusaste Keemaajamise faasi kestus [min:sek]

0:30

1:00

1:40

4:50

6:30

10:10

2:00

3:30

4:30

---

Lasteluku kasutamine

Lastelukk hoiab ära seadme tahtmatu sisse­lülitamise.

Lasteluku sisselülitamine

Samm Kontrollpaneel Näit/signaal

1.

2.

Lastelukk on sisse lülitatud.

Lülitage seade sisse. (Kuumusastet mitte seadistada).

4 sekundit puudutada

Lasteluku väljalülitamine

Samm Kontrollpaneel Näit/signaal

1.

2.

3.

Lastelukk on välja lülitatud.

Lülitage seade sisse. (Kuumusastet mitte seadistada).

4 sekundit puudutada helendab

Seade välja lülitada.

Lastelukku saab vaid siis sisse ja välja
lülitada, kui kuumusastet ei ole valitud.

Lasteluku ületamine

Lastelukku saab üheks söögitegemise kor­raks välja lülitada, seejärel aktiveerub see
uuesti.

Samm Kontrollpaneel Näit/signaal

1.

2.

Kuni seadme järgmise väljalülitamiseni saab seda normaalselt kasutada. Peale lasteluku sisselülitamist
on laselukk taas sisselülitatud.

Pärast lapseluku ületamist tuleb umbes
10 sekundi jooksul seadistada kuumu-

Seade sisse lülitada

4 sekundit puudutada helendab

saste või funktsioon, vastasel juhul lüli-

tub seade automaatselt ise välja.

Taimeri kasutamine

0

Funktsioon Tingimus Tulemus peale aja möödumist

Automaatne väljalüli­tumine

Taimer keedutsoone ei kasutata

Kui keedutsoonile on lisaks taimerile
seadistatud ka kuumusaste, lülitub kee-

soojusaste on valitud

helisignaal 00 vilgub Keedutsoon lülitub välja

helisignaal 00 vilgub

Kui keedutsoon on välja lülitatud, on ka

taimeri seadistus välja lülitatud.

dutsoon seadistatud aja möödudes väl­ja.

Keedutsooni valimine

Samm Kontrollpaneel Ekraan

1.

2.

3.

4.

Puudutage üks
kord

Puudutage üks
kord

Puudutage üks
kord

Puudutage üks
kord

Kui märgutule vilkumine aeglustub, on
võimalik kuumusastet seadistada või

Esimese keedutsooni märgutuli vilgub

Teise keedutsooni märgutuli vilgub

Kolmanda keedutsooni märgutuli vilgub

Neljanda keedutsooni märgutuli vilgub

distatud aeg ning vastav märgutuli hak-

kab vilkuma.

muuta.
Mitme taimeri seadistamise korral ilmub

mõne sekundi järel displeile lühim sea-

Aja seadistamine

Samm Kontrollpaneel Indikaator

1.

2.

Mõne sekundi pärast hakkab märgutuli aeglasemalt vilkuma.
Aeg on määräatud.
Aeg hakkab jooksma tagurpidi.

Vali keedutsoon

Puuduta või

Valitud keedutsooni märgutuli vilgub

00

kuni 99 minutit

Taimeri väljalülitamine

Samm Kontrollpaneel Indikaator

1.

2.

Märgutuli kustub.
Valitud keedutsooni taimer on välja lülitatud.

Vali keedutsoon

puudutada Aeg hakkab jooksma tagurpidi kuni 00 .

Valitud keedutsooni märgutuli vilgub kiiremini. Kuva­takse järelejäänud aeg

Aja muutmine

Samm Kontrollpaneel Indikaator

1.

2.

Vali keedutsoon

Puuduta või

Valitud keedutsooni märgutuli vilgub kiiremini Kuva­takse järelejäänud aeg

kuni 99 minutit

1

progress 7

8 progress

Samm Kontrollpaneel Indikaator

Mõne sekundi pärast hakkab märgutuli aeglasemalt vilkuma.
Aeg on määräatud.
Aeg hakkab jooksma tagurpidi.

Keedutsooni järelejäänud aja kuvamine

Samm Kontrollpaneel Ekraan

1.

Mõne sekundi pärast hakkab märgutuli aeglasemalt vilkuma.

Vali keedutsoon

Valitud keedutsooni märgutuli vilgub kiiremini Kuva­takse järelejäänud aeg

Helisignaali väljalülitamine

Samm Kontrollpaneel Helisignaal

1.

Helisignaal lõppeb.

puudutada

Kinnituseks kostub helisignaal.

Automaatne väljalülitamine

• Kui kõik keedutsoonid on välja lülitatud, lü-

Pliidipind

• Kui ühegi keedutsooni kuumusastet ei

seadistata umbes 10 sekundi jooksul ala­tes pliidipinna sisselülitamisest, lülitub plii­dipind automaatselt ise välja.

• Kui üks või enam sensorvälja on esemete

(pann, lapp jne) poolt kauem kui umbes 10
sekundit kinni kaetud, Kostub helisignaal
ja pliidipind lülitub automaatselt ise välja.

Kuumusaste Väljalülitamine

, -

-

-

Keedutsoonid

Kui kütteelementi ei lülitata teatud aja jooksul
välja ja ei muudeta ka kuumuse seadistust,

lülitub kõnealune element ise välja
takse. Enne uuesti kasutamist tuleb keedu-

plaat

Soovitusi keetmiseks ja praadimiseks

Akrüülamiidide informatsioon

Teaduslike uuringute kohaselt võib toi­duainete, eriti tärklist sisaldavate toiduai­nete tugev pruunistamine olla tervisele
kahjulik tekkivate akrüülamiidide tõttu.
Seega soovitame me küpsetada mada­laimatel võimalikel temperatuuridel ja toi­duaineid mitte liigselt pruunistada.

Küpsetusnõud

• Hea keedunõu tunnete ära põhja järgi. Põ-

hi peaks olema võimalikult paks ja tasane.

• Terasemail- või alumiiniumnõud või vask-

põhjaga nõud võivad jätta klaaskeraamili-

Eneregia kokkuhoid

litub pliidipind automaatselt ise välja, kui on
möödunud umbes 10 sekundit.

kuva-

peale tagasi panna.

6 tunni pärast

5 tunni pärast

4 tunni pärast

1,5 tunni pärast

sele pinnale plekke, mida on raske või või­matu eemaldada.

progress 9

Sulgege potid võimaluse korral alati kaa-

nega.

Lülitage keedutsoonid enne toiduvalmis-

tamisaja lõppu välja, et kasutada ära

jääksoojus.

Poti põhi ja keedutsoon peaksid olema

ühesuurused.

Pange keedunõud põhimõtteliseslt kee­dutsoonile enne selle sisselülitamist.

Näiteid pliidi kasutamisest

Järgnevas tabelis leiduvad andmed on ori­enteeruvad väärtused.

Kuumusas-teValmistusprot-

sess

0 Väljas

Toidu soojas
hoidmine

1 - 2 Sulatamine Hollandi kaste; või,

Hangumine Kohevad omletid,

2-3 Tasasel tulel keet-

mine

3-4 Aurutamine Moo-

rimine

4-5 Keetmine Kartulite aurutamine 20-60 min. Kasutage vähe vett,

Suuremate koguste

6-7 Õrn praadimine Lihalõikude, vasika-

Sobib Küpsetusaeg Soovitused/vih-

Valmistatud toidu
soojas hoidmine

šokolaadi, želatiini
sulatamine

praemunad
Riisi ja piimal basee-

ruvate toitude keet­mine Valmistatud
toidu soojendamine

Köögivilja, kala au­rutamine, liha moo­rimine

toidu, hautiste ja
suppide valmistami­ne.

liha cordon bleu,
karbonaadi, kotletti­de, vorstide, maksa,
keedutaigna, muna­de, pannkookide,
sõõrikute praadimi­ne

nagu nõutud Kaas

5-25 min. Aeg-ajalt segada

10-40 min. Valmista kaane all

25-50 min. Vedeliku kogus

peab olema vähe­malt kaks korda
suurem riisi kogu­sest, piimatoite tu­leb valmistamise
ajal sageli segada.

20-45 min. Lisage köögivilja

valmistamisel hästi
vähe vett (paar su­pilusikatäit)

nt: maks. ¼ l vett
750 g kartulite koh­ta

60-150 min. Kuni 3 l pluss kom-

ponendid

Ühtlane praadimine Pööra poole valmis-

tusaja möödudes

jed

10 progress

Kuumusas-teValmistusprot-

sess

7-8 Tugev praadimine Pruuniks ja krõbe-

9 Keetmine Pruu-

nistamine Friteeri­mine

Sobib Küpsetusaeg Soovitused/vih-

daks praetud kee­dukartulid, karbo­naad, praelõigud,
flädle (pannkoogid
supi garneerimi­seks)

Suurte veekoguste ja pastatoodete keetmine, liha pruunistamine
(guljašš, pajapraad), friikartulite valmistamine

5-15 min. Panni
kohta

jed

Pööra poole valmis­tusaja möödudes

Hooldus ja puhastamine

Hoiatus Põletusoht jääksoojuse tõttu.

Hoiatus Teravad esemed ja abrasiivsed

puhastusmaterjalid kahjustavad seadet.
Puhastage vee ja vedela pesuainega.

Hoiatus Puhastusainete jäägid rikuvad
seadet. Eemaldage jäägid vee ja vedela
pesuainega.

Seadme puhastamine pärast iga
kasutamist

1. Pühkige seadet niiske lapi ja vähese nõu-

depesuvahendiga.

Eemaldage

Mustuse tüüp koheselt kui seade on jahtunud kasutades

suhkur, suhkrut sisal­dav toit

plastmass, foolium jah --- kaabits *
katlakivi ja veejäljed --- jah klaaskeraamika või roos-

lasvaplekid --- jah klaaskeraamika või roos-

läikiv metalnen värvi­muutus

jah --- kaabits *

--- jah klaaskeraamika või roos-

* Kaabitsaid ja klaaskeraamika ning rooste­vaba terase puhastusvahendeid saab osata
vastavatest kauplustest

Eemaldage rasked plekid klaaskeraami­ka või roostevaba terase puhastusva­hendiga.

2. Kuivatage seadet puhta lapiga.

Jääkide eemaldamine

1. Asetage kaabits keraamilisest klaasist
pinnale nurga all.

2. Eemaldage jäägid, libistades tera üle pin­na.

3. Pühkige seadet niiske lapi ja vähese nõu­depesuvahendiga.

4. Kuivatage seadet puhta lapiga.

tevaba terase puhastus-

vahend *

tevaba terase puhastus-

vahend *

tevaba terase puhastus-

vahend *

Kriimustused või tumedad plekid klaas­keraamikal, mida ei saa eemaldada, kui
mis ei mõjuta seadme toimimist.

progress 11

Kui miski ei tööta ...

Probleem Võimalik põhjus Abinõu

Keeduplaate ei saa sisse lülitada
või need ei toimi

Puudutati üheaegselt mitut sen-

Automaatne väljalülitus käivita-

Seadme väljalülitamisel kõlab
helisignaal

Jääkkuumuse indikaator ei näita
midagi

Automaatse keemaajamise
funktsioon ei lülitu sisse

Valitud on kõrgeim kuumusaste Kõrgeim kuumusaste on sama

Kuumusaste valiti sensorvälja

Kõlab helisignaal ning seade lü­litub sisse ja uuesti välja; 5 se­kundi möödudes kõlab uus heli­signaal

süttib

ja number kuvatakse

Kui ülalkirjeldatud meetmete abil ei ole
võimalik probleemi kõrvaldada, võtke
ühendust oma edasimüüja või kliendi­teenindusosakonnaga.

Hoiatus Seadet tohib parandada ainult

kvalifitseeritud remondiekspert

Seadme sisselülitamise hetkest
on möödunud rohkem kui 10
sekundit

Lastelukk on sisse lülitatud

sorvälja

tud

Lukustus on sisse lülitatud

Juhtpaneel on täielikult või osa­liselt esemetega kaetud.

Keedutsoon oli vaid lühikest ae­ga sisse lülitatud ning ei ole see­tõttu kuum

Keedutsoonil on veel jääkkuu­must

abil

Sisse/välja sensorväli oli kinni
kaetud, nt lapiga

Keedutsooni ülekuumenemis­kaitse käivitus

Elektroonika rike Eemaldage seade mõneks mi-

Lülitage seade uuesti sisse.

Lülitage lapselukk välja (vaadake
lõiku "Lapselukk")

Puudutage ainult üht sensorvälja

Eemaldage juhtpaneelil olevad
esemed (pott, lapid vms). Lülita­ge seade uuesti sisse

Eemaldage juhtpaneelil olevad
esemed (pott, lapid vms). Lülita­ge seade uuesti sisse

Eemaldage esemed.

Kui keedutsoon peaks olema
kuum, helistage klienditeenindu­sosakonnale.

Laske keedutsoonil maha jahtu­da

võimsusega nagu automaatne
keemaajamisfunktsioon.

1. Lülitage keeduplaat välja

2. Valige sensorvälja abil keedut­soon

Ärge asetage juhtpaneeli peale
asju

Lülitage keeduplaat välja. Lülita­ge keeduplaat uuesti sisse

nutiks elektrisüsteemist (Eralda­ge maja juhistikust kaitse) Kui
peale uuesti sisselülitamist ilmub

uuesti displeile, helistage

klienditeenindusosakonnale

Ebakorrektsete paranduste tulemusena
suureneb õnnetuse oht.

Kui seadet on valesti kasutatud, ei pruu­gi klienditeeninduse tehniku või edasi­müüja külastus olla tasuta ka garantiipe­rioodi ajal.

12 progress

Utiliseerimine

Tootel või selle pakendil asuv sümbol
näitab, et seda toodet ei tohi kohelda
majapidamisjäätmetena. Selle asemel tuleb
toode anda vastavasse elektri- ja
elektroonikaseadmete taastöötlemiseks
kogumise punkti. Toote õige utiliseerimise
kindlustamisega aitate ära hoida võimalikke
negatiivseid tagajärgi keskkonnale ja

Paigaldaja juhised

Ohutusjuhised

Hoiatus See tuleb läbi lugeda!

Järgida tuleb Teie riigis kehtivaid seadusi,
määruseid, direktiive ja standardeid (ohutus­määrused, utiliseerimist reguleerivad määru­sed jne) Paigaldamist tohib teostada vaid
kvalifitseeritud elektrik. Silmas tuleb pidada
miinimumkauguseid teiste seadmete ja moo­dulite suhtes. Paigaldamise käigus tuleb ta­gada elektriohutus, näiteks tohib sahtleid
paigutada ainult seadmest eraldava vahe­plaadi alla. Tööpinna lõikeservad kaitstakse
niiskuse eest sobiva tihendusmaterjaliga. Ti­hendusmaterjal sulheb seadme vahesid jät­mata tööpinna külge. Paigaldage integreeri­mise käigus seadme alumisele küljele nt nõu­depesumasinast või ahjust tuleva auru ja niis­kuse vastane kaitse. Vältige seadme paigal­damist vahetult ukse kõrvale või akna alla.
Vastasel juhul on oht, et ukse või akna ava­misel lükatakse kuum keedunõu pliidi pealt
maha.

Hoiatus Elektrilöögist tulenevate
vigastuste oht.

• Toiteklemm on pingestatud.

• Vabastage toiteklemm pinge alt.

• Järgige ühendusskeemi.

• Järgige elektriohutusnõudeid.

inimtervisele, mida võiks vastasel juhul
põhjustada selle toote ebaõige käitlemine.
Lisainfo saamiseks selle toote taastöötlemise
kohta võtke ühendust kohaliku
linnavalitsuse, oma majapidamisjäätmete
utiliseerimisteenuse või kauplusega, kust te
toote ostsite.

• Tagage mõuetekohase paigaldusega
elektriohutus.

• Seadet tohib vooluvõrku ühendada
vaid kvalifitseeritud elektrik.

Hoiatus Elektrilöögist tulenevate
vigastuste oht.

• Ñõuetele mittevastava või kokkusobi­matu pistuikühenduse korral võib
klemm üle kuumeneda.

• Laske kvalifitseeritud elektrikul teha
nõuetekohased klemmühendused.

• Paugaldage toitekaablile sobiv tõm­betõkis.

• Ühe- või kahefaasiliseühenduse korral
tuleb kasutada vastavat tüüpi toite­kaablit, tüüp H05BB-F maksimum­temp 90°C (või enam).

• Seadme toitekaabli kahjustuse korral
tuleb see asendada spetsiaalse toite­kaabliga (tüüp H05BB-F maksimum­temp 90°C; või enam). See on saada­val klienditeeninduses

Seadme ühendus vooluvõrguga tuleb varus­tada mitmepooluselise lahklülitiga, mille lahu­tatud kontaktide vahemik on vähemalt 3 mm.
Sobivad eraldusseadmed on näiteks kaitse­lülitid, kaitsmed (keermega kaitsmed tuleb
pesast eemaldada), maalekkevoolu kaits­med ja kontraktorid.

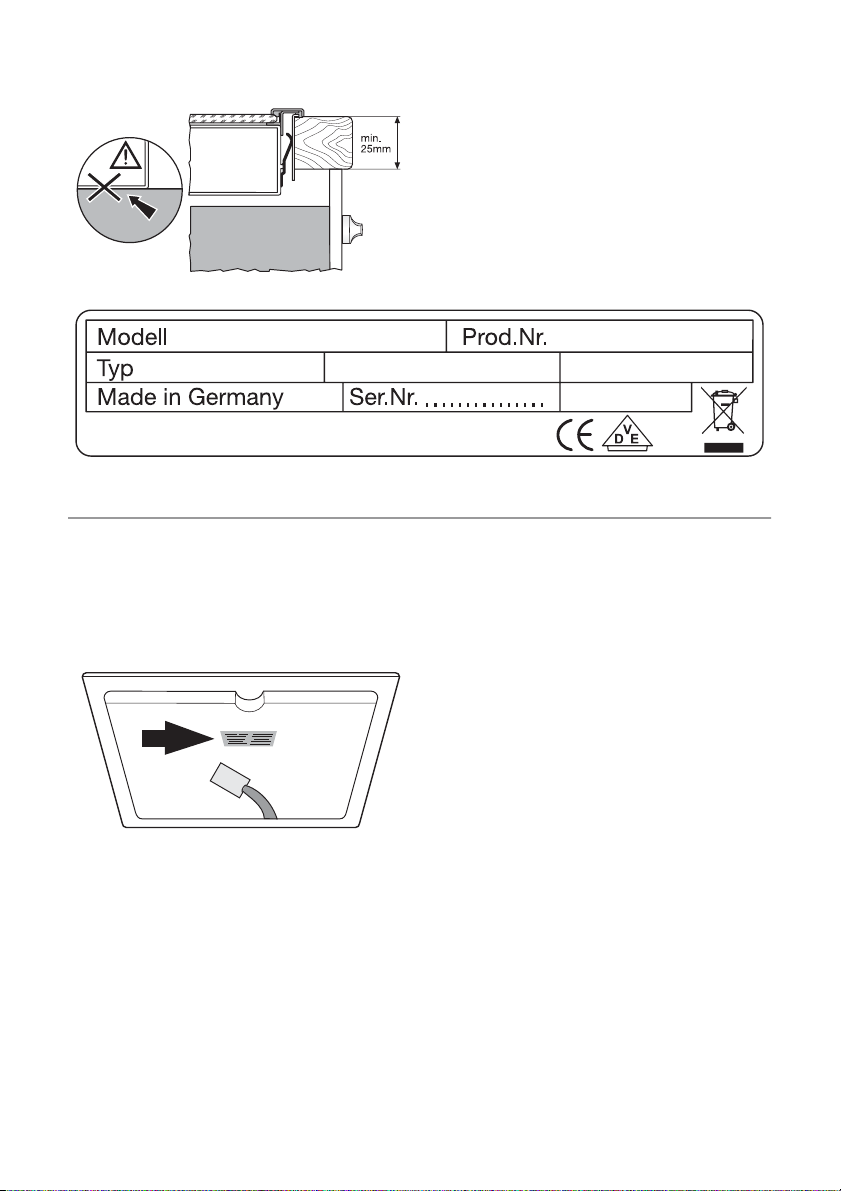

Kokkupanek

progress 13

min. 500mm

min.

50mm

490+1

1

2

600

560+1

R5

14 progress

PAS 6060 E

55HAD47AO

230 V 50 Hz

PROGRESS

Teenindus

Tehniliste rikete korral kontrollige palun es­malt, kas saate vea ise kasutusjuhendi abil
kõrvaldada (alalõik "Mida teha, kui…").
Kui te ei suuda viga ise kõrvaldada, pöörduge
palun klienditeeninduse osakonda või mõne
meie teeninduspartneri poole.
Et teid kiiresti aidata, vajame järgmist infot:

– Mudeli kirjeldus
– Toote number (PNC)
– Seerianumber

(S No. - vt tüübisildilt)
– Rikke tüüp
– Kõik seadme poolt ekraanile kuvatud

veateated
– kolmekohaline täht-number-kombinatsi-

oon

ainult keraamilisest klaasist pliitide puhul

949 593 000

7,0 kW

progress 15

www.progress-hausgeraete.de

867201721-B-052008
