benutzerinformation
Glaskeramik-Kochfeld
PAS6000E
2 progress
Inhalt
Sicherheitshinweise 2
Gerätebeschreibung 3
Bedienung des Gerätes 4
Tipps zum Kochen und Braten 5
Änderungen vorbehalten
Reinigung und Pflege 7
Was tun, wenn … 7
Entsorgung 8

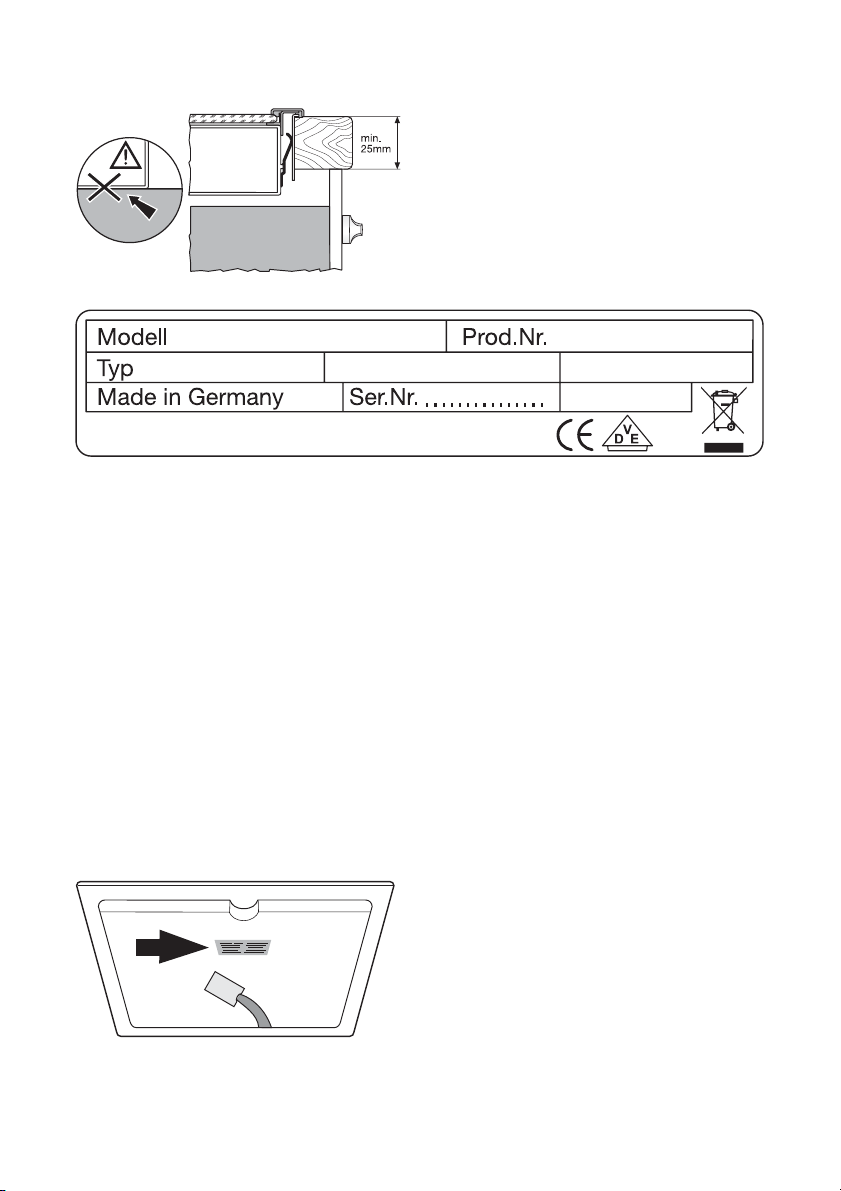

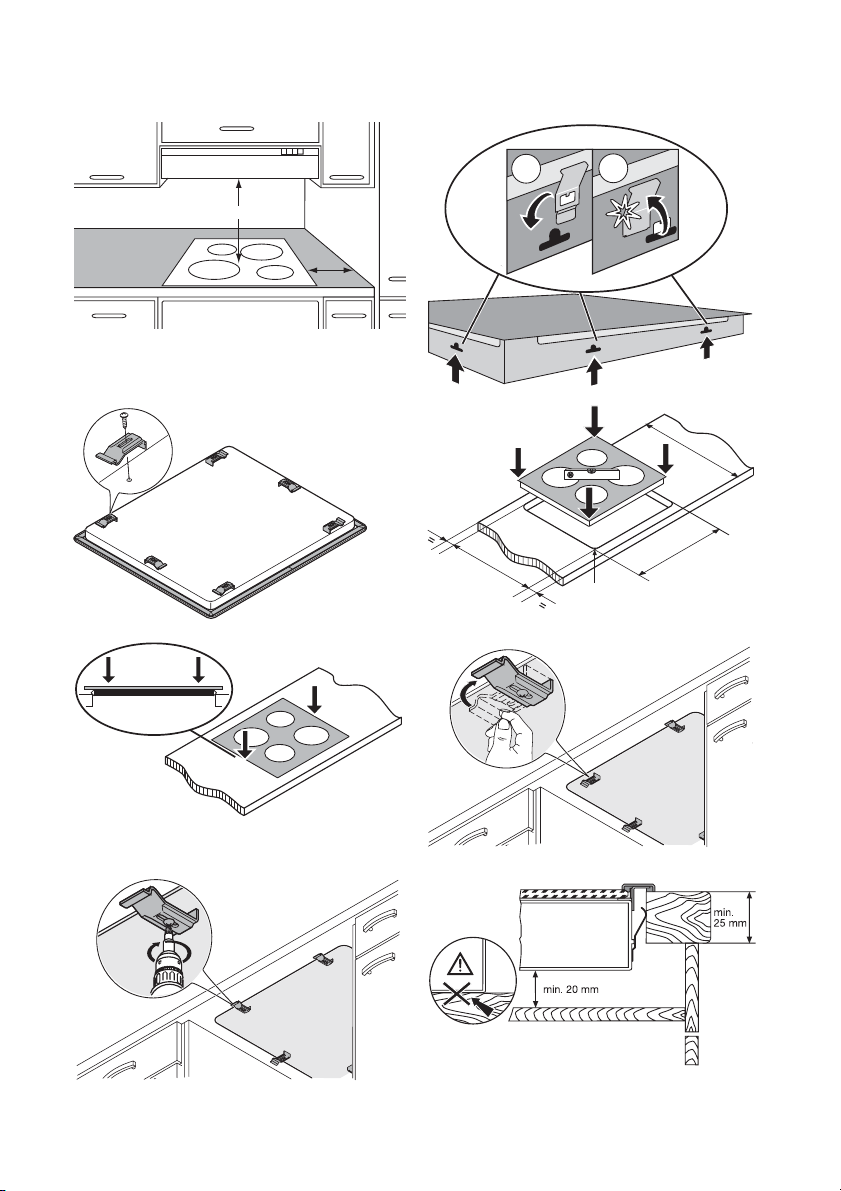

Montageanweisung 9
Sicherheitshinweise
Warnung! Beachten Sie bitte diese
Hinweise, da sonst bei auftretenden
Schäden der Garantieanspruch entfällt.
Bestimmungsgemäße Verwendung
• Personen (einschließlich Kinder), die aufgrund ihrer physischen, sensorischen oder
geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage
sind, das Gerät sicher zu benutzen, sollten
dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.
• Das Gerät während des Betriebes nicht
unbeaufsichtigt lassen.
• Dieses Gerät darf nur für das haushaltsübliche Kochen und Braten von Speisen
verwendet werden.
• Das Gerät darf nicht als Arbeits- oder Abstellfläche verwendet werden.
• Umbauten oder Veränderungen am Gerät
sind nicht zulässig.
• Brennbare Flüssigkeiten, leicht entzündliche Materialien oder schmelzbare Gegenstände (z.B. Folien, Kunststoff, Aluminium)
nicht auf dem Gerät oder in dessen Nähe
abstellen oder lagern.
Sicherheit für Kinder
• Kleinkinder grundsätzlich vom Gerät fernhalten.
• Größere Kinder nur unter Anleitung und
Aufsicht am Gerät arbeiten lassen.
• Um ein unbeabsichtigtes Einschalten
durch Kleinkinder und Haustiere zu verhindern, empfehlen wir, die Kindersicherung
zu aktivieren.
Allgemeine Sicherheit
• Montage und Anschluss des Gerätes dürfen nur durch ausgebildete und autorisierte Fachkräfte vorgenommen werden.
• Einbaugeräte dürfen nur nach dem Einbau
in normgerechte, passende Einbau-
schränke und Arbeitsplatten betrieben
werden.
• Bei Störungen am Gerät oder Schäden an
der Glaskeramik (Brüche, Sprünge bzw.
Risse) muss das Gerät ausgeschaltet und
vom Stromnetz getrennt werden, um einen möglichen elektrischen Schlag zu vermeiden.
• Reparaturen am Gerät dürfen nur von ausgebildeten und autorisierten Fachkräften
durchgeführt werden.
Sicherheit während der Benutzung
• Aufkleber und Folien von der Glaskeramik
entfernen.
• Am Gerät besteht beim unachtsamen Arbeiten Verbrennungsgefahr.
• Kabel von Elektrogeräten dürfen nicht an
die heiße Geräteoberfläche bzw. heißes
Kochgeschirr gelangen.
• Überhitzte Fette und Öle entzünden sich
sehr schnell. Achtung! Brandgefahr!
• Die Kochzonen nach jedem Gebrauch
ausschalten.
• Verbrennungsgefahr! Gegenstände aus
Metall, wie z.B. Messer, Gabeln, Löffel und
Topfdeckel nicht auf das Kochfeld legen,
da sie heiß werden können.
Sicherheit beim Reinigen
• Zum Reinigen muss das Gerät ausgeschaltet und abgekühlt sein.
• Die Reinigung des Gerätes mit einem
Dampfstrahl- oder Hochdruckreiniger ist
aus Sicherheitsgründen nicht zugelassen.
Vermeidung von Schäden am Gerät
• Die Glaskeramik kann durch herabfallende
Gegenstände beschädigt werden.
• Stöße mit dem Kochgeschirr können den
Rand der Glaskeramik beschädigen.
progress 3
• Kochgeschirr aus Gusseisen, Aluguss
oder mit beschädigten Böden können
beim Verschieben die Glaskeramik verkratzen.
• Schmelzbare Gegenstände und Überkochendes können auf der Glaskeramik einbrennen und sollten sofort entfernt werden.
Gerätebeschreibung
Ausstattung Kochfeld
1
145 mm
180 mm
2
180 mm
145 mm
4 35
• Die Kochzonen nicht mit leerem oder ohne
Kochgeschirr benutzen.
• Das Leerkochen von Töpfen und Pfannen
vermeiden. Es kann Beschädigungen am
Kochgeschirr oder der Glaskeramik verursachen.
1. Einkreis-Kochzone 1200 W
2. Einkreis-Kochzone 1800 W
3. Einkreis-Kochzone 1200 W
4. Bedienfeld
5. Einkreis-Kochzone 1800 W
Ausstattung Bedienfeld
3
1. Anzeige
2. Kochstufenwahl
Touch Control-Sensorfelder
Das Gerät wird mit Touch Control-Sensorfeldern bedient. Funktionen werden durch
Berühren der Sensorfelder gesteuert und von
21
3. Ein/Aus
Anzeigen und akustischen Signalen bestätigt. Berührt werden die Sensorfelder von
oben, ohne weitere Sensorfelder zu verdecken.
4 progress
Sensorfeld Funktion
Ein / Aus Gerät ein- und ausschalten
Einstellungen erhöhen Kochstufe/Zeit erhöhen
Einstellungen verringern Kochstufe/Zeit verringern
Anzeigen
Anzeige Beschreibung
Kochzone ist ausgeschaltet
-
Restwärmeanzeige
Warnung! Verbrennungsgefahr durch
Restwärme. Nach dem Ausschalten
Kochstufen Kochstufe ist eingestellt
Fehler Fehlfunktion ist aufgetreten
Restwärme Kochzone ist noch warm
Kindersicherung Verriegelung/Kindersicherung ist eingeschaltet
automatische Abschaltung Abschaltung ist aktiv
Restwärme kann zum Schmelzen und
Warmhalten von Speisen genutzt werden.
brauchen die Kochzonen einige Zeit zum
Abkühlen. Restwärmeanzeige
beachten.
Bedienung des Gerätes
Gerät ein- und ausschalten
Bedienfeld Anzeige
Einschalten
Ausschalten
Nach dem Einschalten muss innerhalb
von ca. 10 Sekunden eine Kochstufe
oder eine Funktion eingestellt werden,
Kochstufe einstellen
Bedienfeld Anzeige
Einschalten
Verringern
Ausschalten
Kindersicherung verwenden
Die Kindersicherung verhindert eine unerwünschte Benutzung des Gerätes.
Kindersicherung einschalten
Schritt Bedienfeld Anzeige
1.
2.
Gerät einschalten (keine Kochstufe einstellen)
Die Tasten der beiden vorderen Kochzonen
gleichzeitig 4 Sekunden lang berühren
2 Sekunden berühren /
1 Sekunde berühren / keine
sonst schaltet sich das Gerät automatisch aus.
berühren bis
berühren bis
und gleichzeitig berühren
progress 5
Schritt Bedienfeld Anzeige
3.
Die Kindersicherung ist eingeschaltet.
Gerät ausschalten
Kindersicherung ausschalten
Schritt Bedienfeld Anzeige
1.
2.
3.
Die Kindersicherung ist ausgeschaltet.
Die Kindersicherung kann nur ein- und
ausgeschaltet werden, wenn keine
Kochstufe eingestellt ist.
Gerät einschalten (keine Kochstufe einstellen)
Die Tasten der beiden vorderen Kochzonen
gleichzeitig 4 Sekunden lang berühren
Gerät ausschalten
Kindersicherung überwinden
Die Kindersicherung kann damit für einen
einmaligen Kochvorgang ausgeschaltet werden; sie bleibt danach weiter aktiv.
Schritt Bedienfeld Anzeige/Signal
1.
2.
Bis zum nächsten Ausschalten des Gerätes kann es normal benutzt werden. Nach dem Ausschalten
ist die Kindersicherung weiterhin aktiv.
Nach dem Überwinden der Kindersicherung muss innerhalb von ca. 10 Sekunden eine Kochstufe oder eine Funktion
eingestellt werden, sonst schaltet sich
das Gerät automatisch aus.
Automatische Abschaltung
Kochfeld
• Wird nach dem Einschalten des Kochfeldes nicht innerhalb von ca. 10 Sekunden
bei einer Kochzone eine Kochstufe eingestellt, schaltet das Kochfeld automatisch
ab.
• Werden ein oder mehrere Sensorfelder
länger als ca. 10 Sekunden durch Gegen-
Gerät einschalten
Die Tasten der beiden vorderen Kochzonen
gleichzeitig 4 Sekunden lang berühren
stände (Topf, Lappen o.ä.) verdeckt, ertönt ein Signal und das Kochfeld schaltet
automatisch ab.
• Werden alle Kochzonen ausgeschaltet,
schaltet sich das Kochfeld nach ca. 10 Sekunden automatisch aus.
Kochzonen
• Wird eine der Kochzonen nach einer bestimmten Zeit nicht ausgeschaltet oder die
Kochstufe nicht verändert, schaltet sich
die entsprechende Kochzone automatisch
aus.
wird angezeigt. Vor der erneuten
Verwendung muss die Kochzone auf
gestellt werden.
Kochstufe Abschaltung nach
-
-
-
6 Stunden
5 Stunden
4 Stunden
1,5 Stunden
Tipps zum Kochen und Braten
Acrylamidhinweis
Nach neuesten wissenschaftlichen Erkenntnissen kann eine intensive Bräu-
nung der Lebensmittel, speziell bei stärkehaltigen Produkten, eine gesundheitliche Gefährdung durch Acrylamid ver-
6 progress
ursachen. Daher empfehlen wir, möglichst bei niedrigen Temperaturen zu garen und die Speisen nicht zu stark zu
bräunen.
Kochgeschirr
• Gutes Kochgeschirr erkennen Sie am
Topfboden. Der Boden sollte so dick und
plan wie möglich sein.
• Geschirr aus Stahlemail oder mit Aluminium- oder Kupferböden kann Verfärbungen auf der Glaskeramikfläche hinterlassen, die nur schwer oder gar nicht mehr zu
entfernen sind.
Energiesparen
Kochgeschirr grundsätzlich vor dem
Einschalten der Kochzone aufsetzen.
Töpfe, wenn möglich, immer mit dem
Deckel verschließen.
Kochzonen vor Ende der Garzeit ausschalten, um die Restwärme zu nutzen.
Topfboden und Kochzone sollten gleich
groß sein.
Anwendungsbeispiele zum Kochen
Die Angaben in folgender Tabelle sind Richtgrößen.
Koch
stufe
0 Aus-Stellung
1 Warmhalten Warmhalten von gegar-
1 - 2 Schmelzen Sauce hollandaise,
1 - 2 Stocken Schaumomelett, Eier-
2 - 3 Quellen Quellen von Reis und
3 - 4 Dämpfen
4 - 5 Kochen Dämpfen von Kartoffeln 20-60 Min. Wenig Flüssigkeit verwen-
4 - 5 Kochen Kochen größerer Speise-
6 - 7 Mildes Bra-
Gar
vorgang
Dünsten
ten
Geeignet für Dauer Hinweise/Tipps
ten Speisen
Schmelzen von Butter,
Schokolade, Gelatine
stich
Milchgerichten Erhitzen
von Fertiggerichten
Dünsten von Gemüse,
Fisch Schmoren von
Fleisch
mengen, Eintopfgerichte
und Suppen
Schnitzel, Cordon bleu,
Kotelett, Frikadellen,
Bratwürste, Leber, Mehlschwitze, Eier, Eierkuchen, Krapfen frittieren
nach Bedarf Abdecken
5-25 Min. Zwischendurch umrühren
10-40 Min. Mit Deckel garen
25-50 Min. Mindestens doppelte Menge
20-45 Min. Bei Gemüse wenig Flüssig-
60-150 Min. Bis zu 3 l Flüssigkeit plus Zu-
fortlaufend
backen
Flüssigkeit zum Reis geben,
Milchgerichte zwischendurch
umrühren
keit zugeben (einige Esslöffel)
den, z. B.: Max. ¼ l Wasser
auf 750 g Kartoffeln
taten
Zwischendurch wenden
progress 7
Koch
stufe
7 - 8 Starkes Bra-
9 Ankochen
Gar
vorgang
ten
Anbraten
Frittieren
Geeignet für Dauer Hinweise/Tipps
Kartoffelpuffer, Lendenstücke, Steaks, Flädle
Ankochen großer Mengen Wasser, Spätzle kochen, Anbraten von Fleisch
(Gulasch, Schmorbraten), Frittieren von Pommes frites
5-15 Min.
pro Pfanne
Zwischendurch wenden
Reinigung und Pflege
Warnung! Verbrennungsgefahr durch
Restwärme.
Warnung! Scharfe und scheuernde
Reinigungsmittel beschädigen das
Gerät. Mit Wasser und Spülmittel
reinigen.
Warnung! Rückstände von
Reinigungsmitteln beschädigen das
Gerät. Rückstände mit Wasser und
Spülmittel entfernen.
Gerät nach jedem Gebrauch reinigen
1. Gerät mit einem feuchten Tuch und ein
wenig Spülmittel abwischen.
entfernen
Art der Verschmut-
zung
Zucker, zuckerhaltige
Speisen
Kunststoffe, Aluminiumfolien
Kalk- und Wasserränder
Fettspritzer --- ja Glaskeramik- oder Edelstahlreiniger*
metallisch schimmern-
de Verfärbungen
sofort bei abge-
kühltem Ge-
ja --- Reinigungsschaber*
ja --- Reinigungsschaber*
--- ja Glaskeramik- oder Edelstahlreiniger*
--- ja Glaskeramik- oder Edelstahlreiniger*
*Reinigungsschaber, Glaskeramik- oder
Edelstahlreiniger sind im Fachhandel erhältlich
Hartnäckige Verschmutzungen mit einem Glaskeramik- oder Edelstahlreiniger entfernen.
2. Gerät mit einem sauberen Tuch trockenreiben.
Verschmutzungen entfernen
1. Den Reinigungsschaber schräg zur Glaskeramikfläche ansetzen.
2. Verschmutzungen mit gleitender Klinge
entfernen.
3. Gerät mit einem feuchten Tuch und ein
wenig Spülmittel abwischen.
4. Gerät mit einem sauberen Tuch trockenreiben.
mit
rät
Kratzer oder dunkle Flecken in der Glaskeramik, lassen sich nicht mehr entfernen, beeinträchtigen jedoch die Funktion des Gerätes nicht.
Was tun, wenn …
Problem Mögliche Ursache Abhilfe
Die Kochzonen lassen sich nicht
einschalten oder funktionieren
nicht
Seit dem Einschalten des Geräts
sind mehr als 10 Sekunden vergangen
Gerät wieder einschalten.
8 progress
Problem Mögliche Ursache Abhilfe
Die Kindersicherung ist einge-
schaltet
Mehrere Sensorfelder wurden
Automatische Abschaltung hat
Die Restwärme-Anzeige zeigt
nichts an
Signalton ertönt bei ausgeschaltetem Gerät
Signalton ertönt und Gerät
schaltet sich ein und nach 5 Sek.
wieder aus; nach 5 Sek. ertönt
ein weiterer Signalton
leuchtet
Kochzone ausschalten. Koch-
und Zahl wird angezeigt
Wenn Sie das Problem mit der oben angegebenen Abhilfemaßnahme nicht beheben können, wenden Sie sich bitte an
Ihren Fachhändler oder den Kundendienst.
Warnung! Reparaturen am Gerät
dürfen nur von Fachkräften durchgeführt
gleichzeitig berührt
ausgelöst
Die Kochzone ist nur kurz in Betrieb gewesen und daher noch
nicht heiß
Das Bedienfeld ist durch Gegenstände ganz oder teilweise bedeckt
Das Ein/Aus Sensorfeld wurde
verdeckt, z.B. durch einen Lappen
Überhitzungschutz der Kochzone ist ausgelöst
zone wieder einschalten
Fehler in der Elektronik Gerät einige Minuten vom Netz
werden. Durch unsachgemäße
Reparaturen können erhebliche
Gefahren für den Benutzer entstehen.
Bei Fehlbedienungen kann der Besuch
des Kundendienst-Technikers bzw. des
Fachhändlers auch während der Garantiezeit nicht kostenlos erfolgen.
Kindersicherung deaktivieren
(siehe Kapitel „Kindersicherung“)
Nur ein Sensorfeld berühren
Eventuell auf dem Bedienfeld liegende Gegenstände (Topf, Lappen o.ä.) entfernen. Gerät wieder einschalten
Sollte die Kochzone heiß sein,
den Kundendienst rufen.
Gegenstände entfernen
Keine Gegenstände auf dem
Bedienfeld ablegen
Kochzone ausschalten. Kochzone wieder einschalten
Kochzone ausschalten. Kochzone wieder einschalten
trennen (Sicherung der Hausinstallation herausnehmen) Wird
nach dem Einschalten wieder
angezeigt, den Kundendienst
rufen
Entsorgung
Das Symbol auf dem Produkt oder seiner
Verpackung weist darauf hin, dass dieses
Produkt nicht als normaler Haushaltsabfall zu
behandeln ist, sondern an einem
Sammelpunkt für das Recycling von
elektrischen und elektronischen Geräten
abgegeben werden muss. Durch Ihren
Beitrag zum korrekten Entsorgen dieses
Produkts schützen Sie die Umwelt und die
Gesundheit Ihrer Mitmenschen. Umwelt und
Gesundheit werden durch falsches
Entsorgen gefährdet. Weitere Informationen
über das Recycling dieses Produkts erhalten
Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder
dem Geschäft, in dem Sie das Produkt
gekauft haben.
Montageanweisung
Warnung! Sicherheitshinweise
Unbedingt lesen.
Die im Einsatzland geltenden Gesetze,
Verordnungen, Richtlinien und Normen
sind einzuhalten
(Sicherheitsbestimmungen, sach- und
ordnungsgemäßes Recycling etc.).
Die Montage darf nur von einer Fachkraft
ausgeführt werden.
Die Mindestabstände zu anderen Geräten und Möbeln sind einzuhalten.
Der Berührungsschutz muss durch den
Einbau gewährleistet sein, zum Beispiel
Schubladen dürfen nur mit Schutzboden direkt unter dem Gerät montiert
sein.
Die Schnittflächen an der Arbeitsplatte
sind mit einem geeigneten Dichtungsmaterial gegen Feuchtigkeit zu schützen.
Die Dichtung schließt das Gerät spaltfrei
mit der Arbeitsplatte ab. Zwischen Gerät
und Arbeitsplatte keine Silikon-Dichtungsmasse aufbringen. Die Unterseite
des Geräts einbauseitig vor Dampf und
Feuchtigkeit schützen, z.B. von einem
Geschirrspüler oder Backofen.
Vermeiden Sie die Montage des Gerätes
direkt neben Türen und unter Fenstern.
Aufklappende Türen und aufspringende
Fenster können sonst heißes Kochgeschirr von der Kochstelle reißen.
Warnung! Verletzungsgefahr durch
elektrischen Strom.
• Die Netzanschlussklemme liegt an Spannung.
progress 9
• Netzanschlussklemme spannungsfrei machen.
• Anschlussschema beachten.
• Sicherheitsregeln der Elektrotechnik beachten.
• Berührungsschutz durch fachgerechten
Einbau sicherstellen.
• Den Elektroanschluss durch eine Elektrofachkraft ausführen lassen.
Warnung! Schäden durch
elektrischen Strom.
• Lockere und unsachgemäße Steckverbindungen können die Klemme überhitzen.
• Klemmverbindungen fachgerecht ausführen.
• Kabel zugentlasten.
• Bei 1 oder 2 phasigem Anschluss muss
jeweils die passende Netzanschlussleitung vom Typ H05BB-F Tmax 90°C (oder
höherwertig) eingesetzt werden.
• Wenn die Netzanschlussleitung dieses
Gerätes beschädigt ist, muss sie durch eine besondere Anschlussleitung (Typ
H05BB-F Tmax 90°C; oder höherwertig)
ersetzt werden. Diese ist beim Kundendienst erhältlich. In der elektrischen Installation ist eine Einrichtung vorzusehen, die
es ermöglicht, das Gerät mit einer Kontaktöffnungsweite von mind. 3 mm allpolig
vom Netz zu trennen. Als geeignete Trennvorrichtungen gelten z.B. LS-Schalter, Sicherungen (Schraubsicherungen sind aus
der Fassung herauszunehmen), FI-Schalter und Schütze.
10 progress
Montage
min. 500mm
min.
50mm
490+1
1
2
600
560+1
R5
progress 11
PAS 6000 E
55HAD54AO
230 V 50 Hz
PROGRESS
Service
Bei technischen Störungen prüfen Sie bitte
zunächst, ob Sie mit Hilfe der Gebrauchsanweisung (Kapitel „Was tun, wenn...“) das
Problem selbst beheben können. Wenn Sie
das Problem nicht beheben konnten, wenden Sie sich bitte an den Kundendienst oder
einen unserer Service-Partner.
Um Ihnen schnell helfen zu können, benötigen wir folgende Angaben:
• Modellbezeichnung
• Produkt-Nummer (PNC)
• Serien-Nummer (S-No.) (Nummern siehe
Typschild)
• Art der Störung – eventuelle Fehlermeldung, die das Gerät anzeigt
• dreistellige Buchstaben-Zahlenkombination der Glaskeramik
949 592 999
6,0 kW
www.progress-hausgeraete.de
www.progress-hausgeraete.de
867201550-C-052008
Loading...
