benutzerinformation

Kochfeld

PAG6430E

Page 2

2 progress

INHALT

Sicherheitsinformationen 2 Sicherheitshinweise 3 Gerätebeschreibung 5 Täglicher Gebrauch 5 Praktische Tipps und Hinweise 7

Reinigung und Pflege 7 Fehlersuche 8 Montage 9 Technische Daten 12 Umwelttipps 13

Änderungen vorbehalten.

SICHERHEITSINFORMATIONEN

Lesen Sie vor der Montage und Verwendung des Geräts sorgfältig die mitgelieferte Anleitung. Der Hersteller haftet nicht für Verletzungen oder Schäden, die durch eine fehlerhafte Montage entstehen. Bewahren Sie die Anleitung zum Nachschlagen auf.

Sicherheit von Kindern und schutzbedürftigen Personen

Warnung! Es besteht Erstickungsgefahr, das Risiko von

Verletzungen oder permanenten Behinderungen.

• Dieses Gerät kann dann von Kindern ab 8 Jahren, von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten sowie von Personen ohne bisherige Erfahrung im Umgang mit solchen Geräten bedient werden, wenn sie dabei von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt werden.

• Kinder dürfen nicht mit dem Gerät spielen.

• Halten Sie das Verpackungsmaterial von Kindern fern.

• Halten Sie Kinder und Haustiere vom Gerät fern, wenn es in Betrieb oder in der Abkühlphase ist. Berührbare Teile sind heiss.

• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.

• Reinigung und Wartung des Geräts darf nicht von Kindern ohne Aufsicht erfolgen.

Allgemeine Sicherheit

• Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Berühren Sie nicht die Heizelemente.

Page 3

progress 3

• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.

• Kochen mit Fett oder Öl auf einem unbeaufsichtigten Kochfeld ist gefährlich und kann zu einem Brand führen.

• Versuchen Sie nicht einen Brand mit Wasser zu löschen, sondern schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke.

• Legen Sie keine Gegenstände auf dem Kochfeld ab.

• Benutzen Sie zum Reinigen des Gerätes keinen Dampfreiniger.

• Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel oder Topfdeckel auf die Oberfläche des Kochfelds, da diese heiß werden können.

SICHERHEITSHINWEISE

Montage

Warnung! Nur eine qualifizierte

Fachkraft darf den elektrischen Anschluss des Geräts vornehmen.

• Entfernen Sie das gesamte Verpackungs-

material.

• Stellen Sie ein beschädigtes Gerät nicht

auf und benutzen Sie es nicht.

• Halten Sie sich an die mitgelieferte Mon-

tageanleitung.

• Die Mindestabstände zu anderen Gerä-

ten und Küchenmöbeln sind einzuhalten.

• Seien Sie beim Umsetzen des Geräts

vorsichtig, denn es ist schwer. Tragen Sie stets Sicherheitshandschuhe.

• Dichten Sie die Ausschnittskanten mit ei-

nem Dichtungsmittel ab, um ein Aufquellen durch Feuchtigkeit zu verhindern.

• Schützen Sie die Geräteunterseite vor

Dampf und Feuchtigkeit.

• Installieren Sie das Gerät nicht direkt ne-

ben einer Tür oder unter einem Fenster. So kann heißes Kochgeschirr nicht herunterfallen, wenn die Tür oder das Fenster geöffnet wird.

• Wird das Gerät über Schubladen einge-

baut, achten Sie darauf, dass zwischen dem Geräteboden und der oberen Schublade ein ausreichender Abstand für die Luftzirkulation vorhanden ist.

• Der Boden des Geräts kann heiß werden. Wir empfehlen eine feuerfeste Trennplatte unter dem Gerät anzubringen, damit der Boden nicht zugänglich ist.

Elektrischer Anschluss

Warnung! Brand- und

Stromschlaggefahr.

• Die elektrischen Anschlüsse müssen von einem qualifizierten Elektriker ausgeführt werden.

• Das Gerät muss geerdet sein.

• Vor der Durchführung jeglicher Arbeiten muss das Gerät von der elektrischen Stromversorgung getrennt werden.

• Stellen Sie sicher, dass Sie das richtige Kabel für den elektrischen Netzanschluss verwenden.

• Achten Sie darauf, dass das Netzkabel nicht lose hängt oder sich verheddert.

• Stellen Sie beim elektrischen Anschluss des Gerätes sicher, dass das Netzkabel oder ggf. der Netzstecker nicht mit dem heißen Gerät oder heißem Kochgeschirr in Berührung kommt.

• Achten Sie darauf, dass das Gerät ordnungsgemäß montiert wird. Wenn freiliegende oder ungeeignete Netzkabel oder Netzstecker verwendet werden, kann der Anschluss überhitzen.

Page 4

4 progress

• Sorgen Sie dafür, dass ein Berührungsschutz installiert wird.

• Kabel zugentlasten.

• Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Wenden Sie sich zum Austausch des beschädigten Netzkabels an den Kundendienst oder einen Elektriker.

• Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt sein.

• Verwenden Sie nur geeignete Trennvorrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze.

Gas-Anschluss

• Die Gasanschlüsse müssen von einer Fachkraft ausgeführt werden.

• Stellen Sie sicher, dass die Luft um das Gerät zirkulieren kann.

• Informationen über die Gasversorgung finden Sie auf dem Typenschild.

• Das Gerät darf nicht an eine Absaugablage für Verbrennungsprodukte angeschlossen werden. Das Gerät muss gemäß der aktuell geltenden Montagebestimmungen angeschlossen werden. Halten Sie die Bestimmungen hinsichtlich der Belüftung ein.

Gebrauch

Warnung! Es besteht Verletzungs-,

Verbrennungs- und Stromschlaggefahr.

• Das Gerät ist für die Verwendung im Haushalt vorgesehen.

• Nehmen Sie keine technischen Änderungen am Gerät vor.

• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.

• Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt.

• Bedienen Sie das Gerät nicht mit feuchten oder nassen Händen oder wenn es mit Wasser in Kontakt gekommen ist.

• Legen Sie kein Besteck und keine Topfdeckel auf die Kochzonen. Sie werden heiß.

• Schalten Sie die Kochzonen nach jedem Gebrauch aus.

• Benutzen Sie das Gerät nicht als Arbeitsoder Abstellfläche.

Warnung! Es besteht Explosions- und Brandgefahr.

• Erhitzte Öle und Fette können brennbare Dämpfe freisetzen. Halten Sie Flammen oder erhitzte Gegenstände beim Kochen mit Fetten und Ölen von diesen fern.

• Die von sehr heißem Öl freigesetzten Dämpfe können eine Selbstzündung verursachen.

• Bereits verwendetes Öl kann Lebensmittelreste enthalten und einen Brand bei niedrigeren Temperaturen als frisches Öl verursachen.

• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.

• Löschen Sie eine Flamme nicht mit Wasser. Schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke.

Warnung! Das Gerät könnte beschädigt werden.

• Stellen Sie kein heißes Kochgeschirr auf das Bedienfeld.

• Lassen Sie das Kochgeschirr nicht leerkochen.

• Lassen Sie das Kochgeschirr nicht auf der Kochplatte abkühlen.

• Schalten Sie die Kochzonen nicht mit leerem oder ohne Kochgeschirr ein.

• Legen Sie keine Alufolie auf das Gerät.

• Lassen Sie keine säurehaltigen Flüssigkeiten wie Essig, Zitronensaft oder kalklösende Reinigungsmittel mit dem Kochfeld in Berührung kommen. Diese könnten matte Flecken verursachen.

• Sorgen Sie für eine ausreichende Belüftung in dem Raum, in dem das Gerät aufgestellt ist.

• Stellen Sie sicher, dass die Lüftungsschlitze frei sind.

• Verwenden Sie nur standfestes Kochgeschirr mit der richtigen Form und einem Durchmesser, der größer als der der Brenner ist. Die Glasplatte (falls vorhanden) kann überhitzen und zerspringen.

Page 5

progress 5

• Vergewissern Sie sich, dass die Flamme nicht erlischt, wenn Sie den Einstellknopf schnell von der höchsten zur niedrigsten Stufe drehen.

• Stellen Sie das Kochgeschirr mittig auf die Heizkreise. Es darf nicht über die Ränder der Kochfläche herausragen.

• Verwenden Sie ausschließlich das mit dem Gerät gelieferte Zubehör.

• Setzen Sie keinen Wärmeverteiler auf den Brenner.

Reinigung und Pflege

Warnung! Das Gerät könnte

beschädigt werden.

• Reinigen Sie das Gerät regelmäßig, um eine Abnutzung des Oberflächenmaterials zu verhindern.

• Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl.

GERÄTEBESCHREIBUNG

Kochfeldanordnung

• Reinigen Sie die Brenner nicht im Geschirrspüler.

• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmchen, Lösungsmittel oder Metallgegenstände.

Entsorgung

Warnung! Verletzungs- und

Erstickungsgefahr.

• Für Informationen zur korrekten Entsorgung des Gerätes wenden Sie sich an Ihre kommunale Behörde.

• Trennen Sie das Gerät von der Stromversorgung.

• Schneiden Sie das Netzkabel ab, und entsorgen Sie es.

• Drücken Sie die äußeren Gasrohre flach.

Normalbrenner

Dreikronen-Brenner

Hilfsbrenner

Einstellknöpfe

Kochstellen-Schalter

Symbol Beschreibung

keine Gaszufuhr / Gerät ausgeschaltet

Zündstellung / maximale Gaszufuhr

Symbol Beschreibung

TÄGLICHER GEBRAUCH

Warnung! Siehe Sicherheitshinweise. Zünden des Brenners

Warnung! Seien Sie bei der

Verwendung von offenem Feuer in der Küche besonders vorsichtig. Der

minimale Gaszufuhr

Page 6

6 progress

Hersteller übernimmt bei Missachtung der Sicherheitsbestimmungen beim Umgang mit offenem Feuer keinerlei Haftung.

Brenner stets vor dem Aufsetzen von Kochgeschirr entzünden.

So zünden Sie den Brenner:

1. Drehen Sie den Schalter nach rechts auf die höchste Stufe (

) und drü-

cken Sie ihn ein.

2. Halten Sie den Kochstellen-Schalter zur Erwärmung des Thermoelements ca. 5 Sekunden lang gedrückt. Andernfalls wird die Gaszufuhr unterbrochen.

3. Stellen Sie gewünschte Kochstufe ein, sobald die Flamme regelmäßig brennt.

Überprüfen Sie, ob der Brennerkranz und der zugehörige Brennerdeckel korrekt sitzen, falls sich der Brenner nach einigen Versuchen nicht zünden lässt.

Warnung! Halten Sie den Knopf nicht länger als 15 Sekunden gedrückt. Sollte der Brenner nach 15 Sekunden nicht zünden, lassen Sie den Knopf los, und drehen Sie ihn in die Aus-Position. Warten Sie dann mindestens eine Minute, bevor Sie den Brenner erneut zünden.

Wichtig! Wenn kein Strom zur Verfügung steht, können Sie den Brenner auch ohne Strom zünden. Bringen Sie eine Flamme in die Nähe des Brenners, drücken Sie den entsprechenden Schalter ein und drehen Sie ihn entgegen dem Uhrzeigersinn auf die höchste Stufe.

Falls der Brenner unbeabsichtigt erlischt, drehen Sie den Schalter in die Ausschaltposition, warten Sie mindestens 1 Minute und versuchen Sie, den Brenner dann erneut zu zünden.

Nach dem Einschalten der Stromversorgung, nach der Installation oder nach einem Stromausfall kann sich die Funkenzündung automatisch einschalten. Das ist normal.

Ausschalten des Brenners

Drehen Sie zum Ausschalten des Brenners den Schalter auf die Position mit dem Sym-

bol

Warnung! Bevor Sie das Kochgeschirr vom Brenner herunternehmen, drehen Sie die Flamme herunter, oder drehen Sie sie ganz ab.

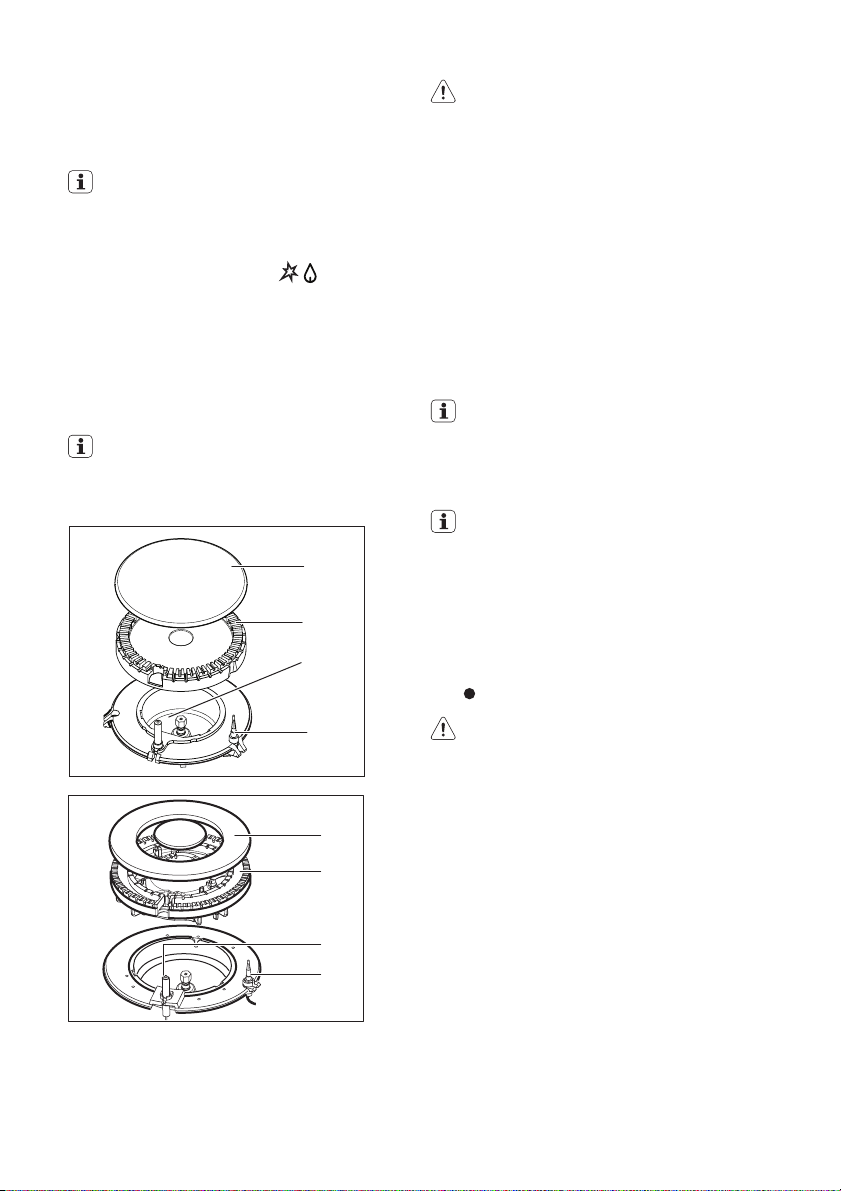

A) Brennerdeckel B) Brennerkrone C) Zündkerze D) Thermoelement

Page 7

PRAKTISCHE TIPPS UND HINWEISE

Warnung! Siehe Sicherheitshinweise.

Energie sparendes Kochen

• Decken Sie Kochgeschirr möglichst mit

einem Deckel ab.

• Drehen Sie, sobald die Kochflüssigkeit zu

kochen beginnt, die Flamme so weit zurück, dass die Siedetemperatur aufrecht

erhalten wird. Verwenden Sie nur Kochgeschirr mit einem Durchmesser, der der Größe der Brenner entspricht.

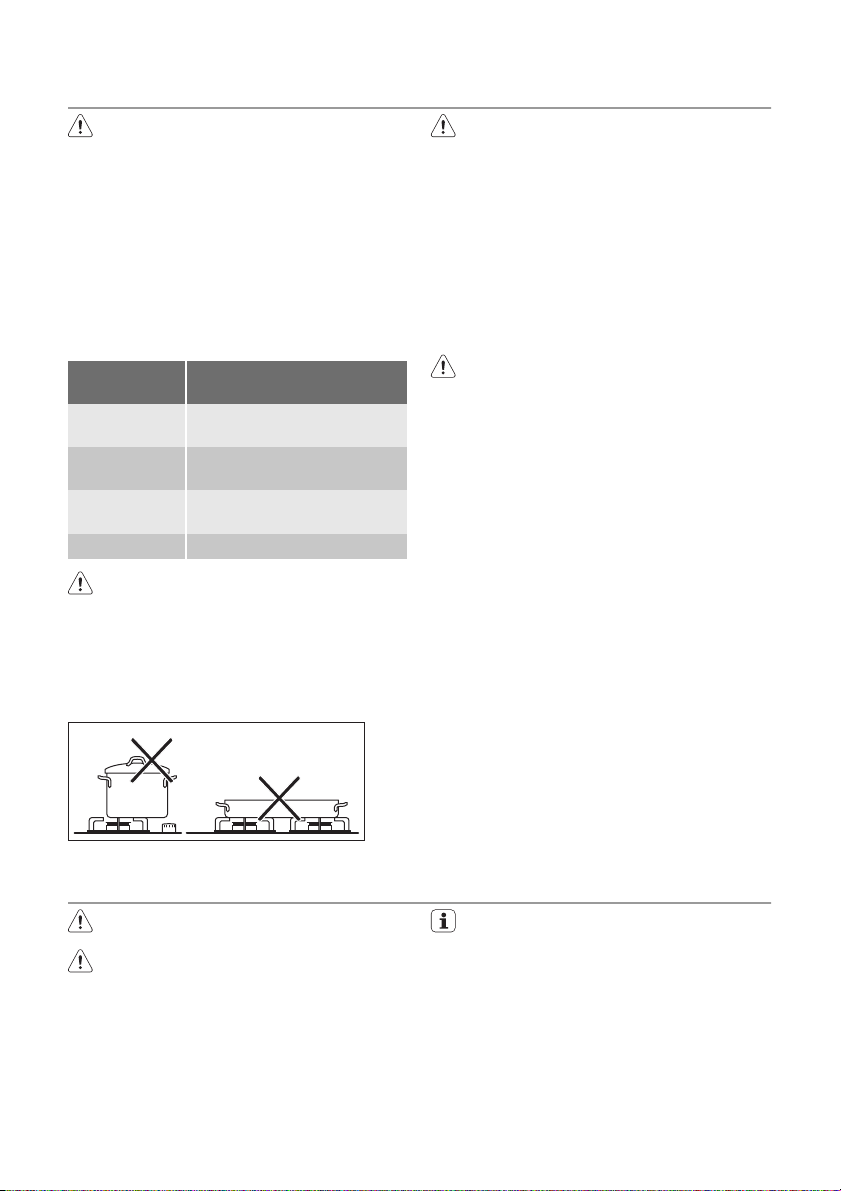

Brenner Durchmesser des Kochge-

Dreikronen-

Brenner

Vorderer Nor-

malbrenner

Hinterer Nor-

malbrenner

Hilfsbrenner 80 - 160 mm

schirrs

180 - 260 mm

120 - 180 mm

120 - 220 mm

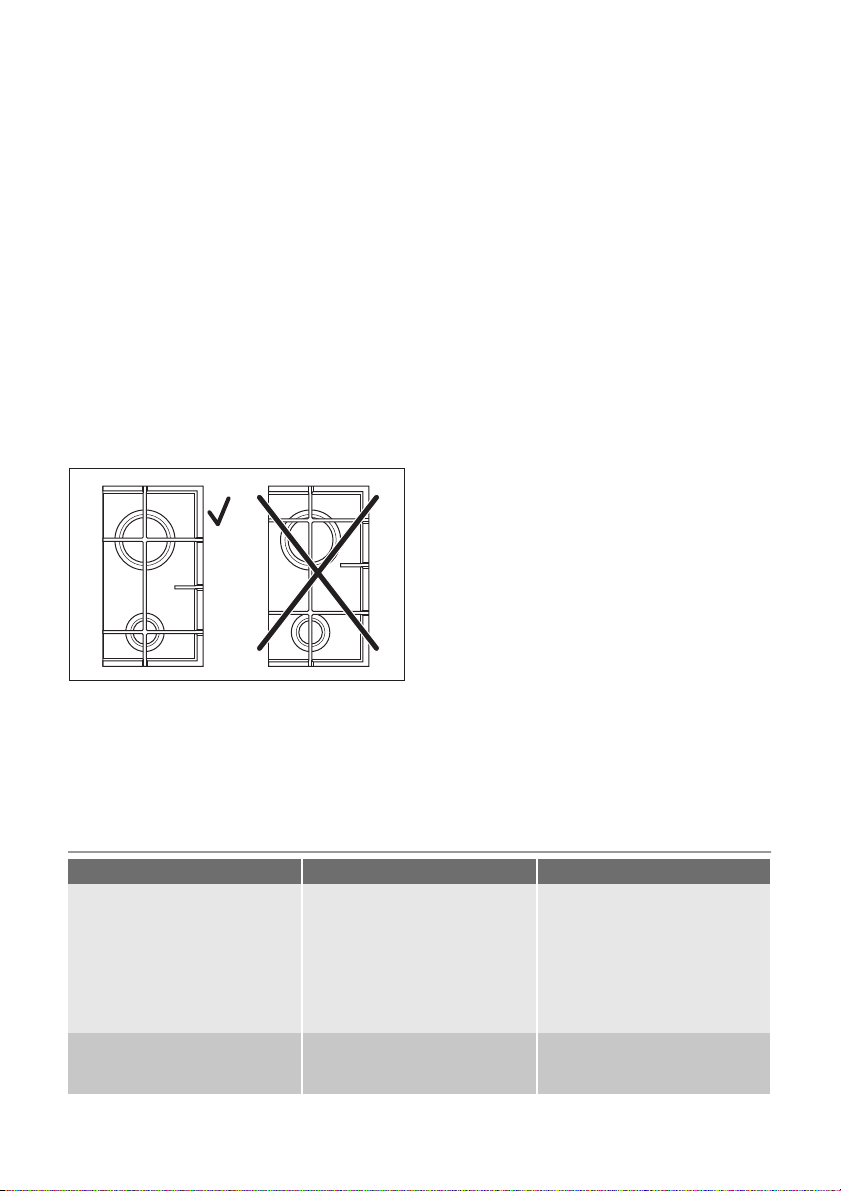

Warnung! Achten Sie darauf, dass die Topfböden nicht die Einstellknöpfe berühren. Befinden sich die Einstellknöpfe unter den Topfböden, werden sie durch die Flamme erhitzt. Kochen Sie nicht mit einem Kochgeschirrteil auf zwei Brennern gleichzeitig.

Stellen Sie keine beschädigten Töpfe oder solche, die nicht standfest sind, auf die Kochzonen, um ein Verschütten und Verletzungen zu vermeiden.

Informationen zu Acrylamiden Wichtig! Nach neuesten

wissenschaftlichen Erkenntnissen kann die Bräunung von Lebensmitteln, speziell bei stärkehaltigen Produkten, eine gesundheitliche Gefährdung durch Acrylamid verursachen. Daher empfehlen wir, bei möglichst niedrigen Temperaturen zu garen und die Speisen nicht zu stark zu bräunen.

progress 7

Warnung! Achten Sie darauf, dass die Topfgriffe nicht über den vorderen Rand des Kochfelds hinausragen. Stellen Sie zur Reduzierung des Gasverbrauchs und im Interesse einer größeren Stabilität die Töpfe mittig auf die Kochzonen.

Warnung! Verwenden Sie keinen Wärmeverteiler.

REINIGUNG UND PFLEGE

Warnung! Siehe Sicherheitshinweise.

Warnung! Schalten Sie das Gerät vor

dem Reinigen aus und lassen Sie es abkühlen. Trennen Sie das Gerät von der Stromversorgung, bevor Sie Reinigungs- und Wartungsarbeiten durchführen.

Kratzer oder dunkle Flecken auf der Oberfläche beeinträchtigen die Funktionsfähigkeit des Geräts nicht.

• Sie können die Topfträger entfernen, um das Kochfeld leichter zu reinigen.

• Reinigen Sie die emaillierten Teile, den Brennerdeckel und die Brennerkrone mit warmen Seifenwasser und trocknen Sie diese sorgfältig ab, bevor Sie sie wieder einsetzen.

Page 8

8 progress

• Reinigen Sie Edelstahlteile mit Wasser und wischen Sie sie mit einem weichen Tuch trocken.

• Die Topfträger sind nicht spülmaschinenfest. Sie müssen von Hand gereinigt werden.

• Falls Sie die Topfträger von Hand spülen, seien Sie beim Abtrocknen vorsichtig, da durch das Emaillieren gelegentlich raue Kanten entstehen können. Entfernen Sie ggf. hartnäckige Flecken mit einer Reinigungspaste.

• Achten Sie darauf, die Topfträger nach der Reinigung wieder ordnungsgemäß aufzusetzen.

• Damit die Brenner korrekt arbeiten, stellen Sie sicher, dass sich die Arme der Topfträger in der Mitte des Brenners befinden.

Seien Sie beim Wiederaufsetzen der

•

Topfträger vorsichtig, um Beschädigungen der Oberseite der Kochstelle zu vermeiden.

Wischen Sie das Gerät nach der Reinigung mit einem weichen Tuch trocken.

Verschmutzungen entfernen

1. – Folgendes muss sofort entfernt werden: geschmolzener Kunststoff,

Plastikfolie, zuckerhaltige Lebensmittel.

Schalten Sie das Gerät aus und

–

lassen Sie es abkühlen, bevor Sie Folgendes entfernen: Kalk- und Wasserränder, Fettspritzer, metallisch schimmernde Verfärbungen. Verwenden Sie einen Spezialreiniger zur Reinigung der Kochfeldoberfläche.

2. Reinigen Sie das Gerät mit einem

feuchten Tuch und etwas Spülmittel.

3. Am Ende das Gerät mit einem tro-

ckenen Tuch abreiben.

Edelstahl kann anlaufen, wenn es zu stark erhitzt wird. Verwenden Sie zum Kochen keine Topfsteine, Römertöpfe oder Gusseisenplatten.

Reinigen der Zündkerzen

Diese Funktion erfolgt über eine Keramikzündkerze mit Metallelektrode. Halten Sie zur Vermeidung von Zündschwierigkeiten diese Bauteile immer sauber; kontrollieren Sie außerdem, ob die Düsen der Brennerkrone verstopft sind.

Regelmäßige Reinigung

Lassen Sie regelmäßig vom lokalen Kundendienst den Zustand des Gaszufuhrrohrs und, falls installiert, die Funktionstüchtigkeit des Druckreglers überprüfen.

FEHLERSUCHE

Problem Mögliche Ursachen Abhilfe

Keine Funken beim Betätigen der elektrischen Zündung.

• Brennerdeckel und Brenner-

•Kein Strom. • Vergewissern Sie sich, dass

krone sitzen nicht richtig.

das Gerät und die Stromversorgung eingeschaltet sind.

• Überprüfen Sie die Sicherung. Wenn die Sicherung mehrmals ausgelöst hat, wenden Sie sich an einen qualifizierten Elektriker.

• Stellen Sie sicher, dass der Brennerdeckel und Brennerkrone richtig sitzen.

Page 9

Problem Mögliche Ursachen Abhilfe

Gasflamme erlischt sofort nach dem Entzünden.

Der Gasbrenner brennt ungleichmäßig.

• Das Thermoelement ist nicht ausreichend erwärmt.

• Speisereste an der Brennerkrone.

Wenn ein Problem vorliegt, versuchen Sie zunächst, die Ursache des Problems herauszufinden und das Problem selbst zu beheben. Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an Ihren Händler oder an den Kundendienst.

Wenn Sie das Gerät falsch bedient haben oder es nicht von einer autorisierten Fachkraft angeschlossen wurde, kann auch während der Garantiezeit für den Besuch eines Kundendiensttechnikers oder Händlers eine Gebühr anfallen.

Halten Sie folgende Angaben bereit, damit Ihr Anliegen schnell und ord-

1 2 3

progress 9

• Halten Sie den Schalter nach dem Entzünden ca. 5 Sekunden lang gedrückt.

• Kontrollieren Sie, dass die Hauptdüse nicht blockiert und die Brennerkrone nicht durch Speisereste zugesetzt sind.

nungsgemäß bearbeitet werden kann. Die erforderlichen Angaben finden Sie auf dem Typenschild.

• Modell ............

• Produktnummer (PNC) ............

• Seriennummer (S.N.) ............

Verwenden Sie ausschließlich Originalersatzteile. Diese sind beim Kundendienst und autorisierten Ersatzteilhändlern erhältlich.

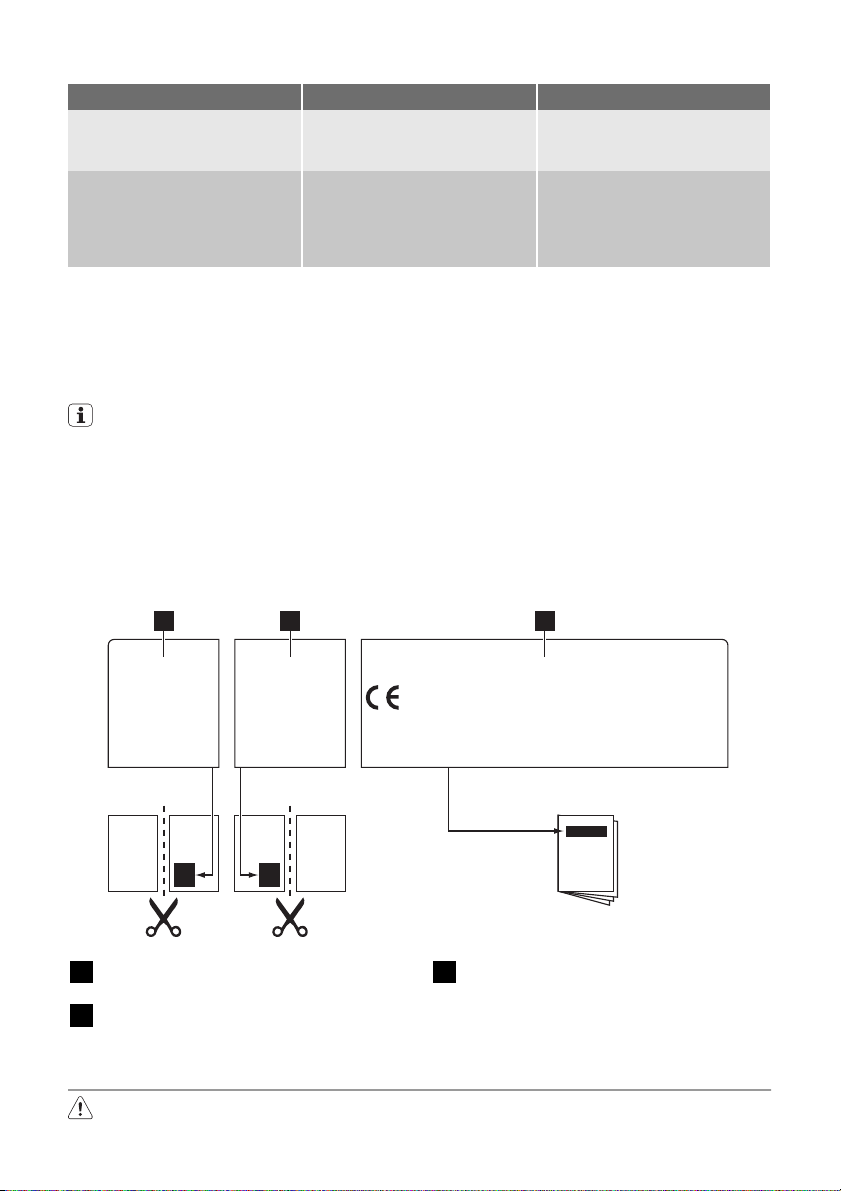

Im Zubehörbeutel mitgelieferte Aufkleber

Bringen Sie die Aufkleber, wie unten gezeigt, an:

MOD.

PROD.NO.

SER.NO

DATA

Kleben Sie ihn auf die Garantiekarte

MOD.

PROD.NO.

SER.NO

DATA

MODELMODEL

und verschicken Sie diesen Teil Kleben Sie ihn auf die Garantiekarte

und behalten Sie diesen Teil

MONTAGE

Warnung! Siehe Sicherheitshinweise.

0049

03 IT

MADE IN ITALY

MOD. PROD.NO. SER.NO.

Kleben Sie ihn auf die Gebrauchsan-

TYPE 230V-50Hz IP20

weisung

Page 10

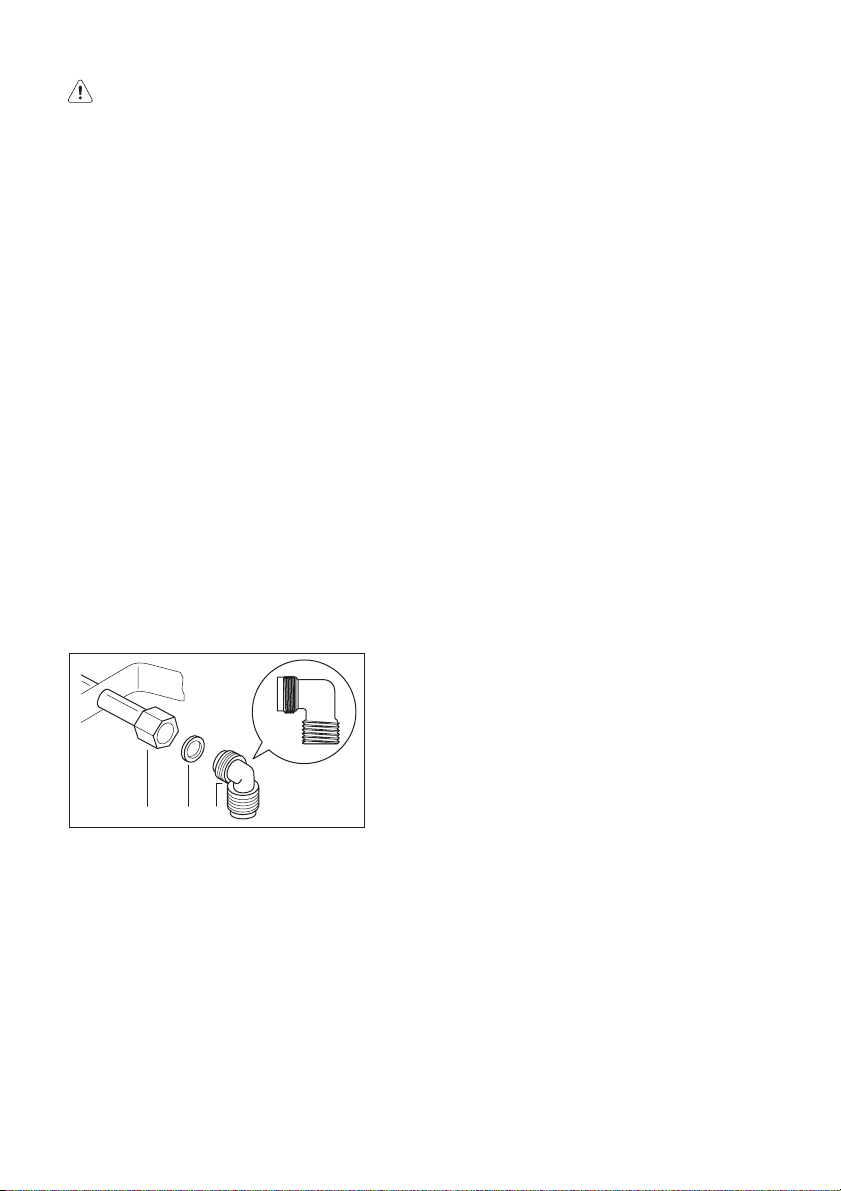

10 progress

Warnung! Die in nachstehender

Anleitung beschriebenen Montage-, Anschluss- und Wartungsarbeiten müssen von Fachpersonal unter Beachtung der geltenden Bestimmungen und eventuell lokalen Verordnungen ausgeführt werden.

Gasanschluss

Je nach geltenden Bestimmungen kann der Anschluss fest oder durch Verwendung eines flexiblen Edelstahlrohrs erfolgen. Bei Verwendung flexibler Metallrohre muss darauf geachtet werden, dass sie nicht mit beweglichen Teilen in Kontakt kommen oder eingeklemmt werden können. Wenn das Kochfeld mit einem Backofen installiert wird, muss ebenfalls vorsichtig vorgegangen werden.

Wichtig! Achten Sie darauf, dass der Gasdruck des Geräts den empfohlenen Werten entspricht. Das verstellbare Anschlussstück wird an dem Gasanschluss mit einer G 1/2" Gewindemutter befestigt. Verschrauben Sie die Teile ohne Kraftanwendung, bringen Sie das Anschlussstück in die benötigte Richtung und schrauben Sie alle Teile fest.

ABC

A) Schaftende mit Mutter B) Beilagscheibe C) Rohrbogen Flüssiggas: Verwenden Sie die GummiRohrbefestigung. Verwenden Sie grundsätzlich die Dichtung. Machen Sie dann mit dem Gasanschluss weiter. Das flexible Rohr kann verwendet werden, wenn: – die Raumtemperatur 30 °C nicht über-

steigen kann, – es höchstens 1500 mm lang ist, – es nirgendwo gedrosselt wird, – es weder unter Zug steht noch verdreht

ist,

– es keine scharfen Kanten oder Ecken be-

rührt,

– es leicht geprüft und sein Zustand festge-

stellt werden kann. Zur Erhaltung muss das flexible Rohr auf Folgendes geprüft werden: – Risse, Schnitte, Brandspuren - an beiden

Enden und über die volle Länge, – Materialverhärtung und ausreichende Fle-

xibilität, – Korrosion der Rohrschellen, – Ablauf des Verfallsdatums. Wenn Defekte sichtbar sind, das Rohr nicht reparieren, sondern austauschen.

Wichtig! Überprüfen Sie nach der Installation, ob alle Anschlussstücke dicht sind. Verwenden Sie hierfür eine Seifenlösung und auf keinen Fall eine

Flamme!

Austauschen der Düsen

1. Nehmen Sie die Topfträger ab.

2. Nehmen Sie Brennerdeckel und Bren-

nerkronen ab.

3. Entfernen Sie die Düsen mit einem

Steckschlüssel 7 und ersetzen Sie sie durch für die verwendete Gasart geeignete Düsen (siehe Tabelle im Abschnitt „Technische Daten“).

4. Bringen Sie die Teile wieder an (führen

Sie dazu die obigen Schritte in umgekehrter Reihenfolge aus).

5. Ersetzen Sie das Typenschild (in der

Nähe der Gasversorgungsleitung) durch das Typenschild für die neue Gasart. Das Typenschild ist im Beipack

des Geräts enthalten. Wenn der Gasdruck der Gasversorgung schwankt oder nicht dem erforderlichen Druckwert entspricht, muss ein geeigneter Druckregler im Gaszufuhrrohr montiert werden.

Einstellen der niedrigsten Stufe

So stellen Sie die niedrigste Stufe der Brenner ein:

1. Zünden Sie den Brenner.

2. Drehen Sie den Knopf auf die kleinste

Flamme.

3. Ziehen Sie den Einstellknopf ab.

4. Stellen Sie mit einem kleinen Schrau-

bendreher die Bypass-Schraube ein.

Page 11

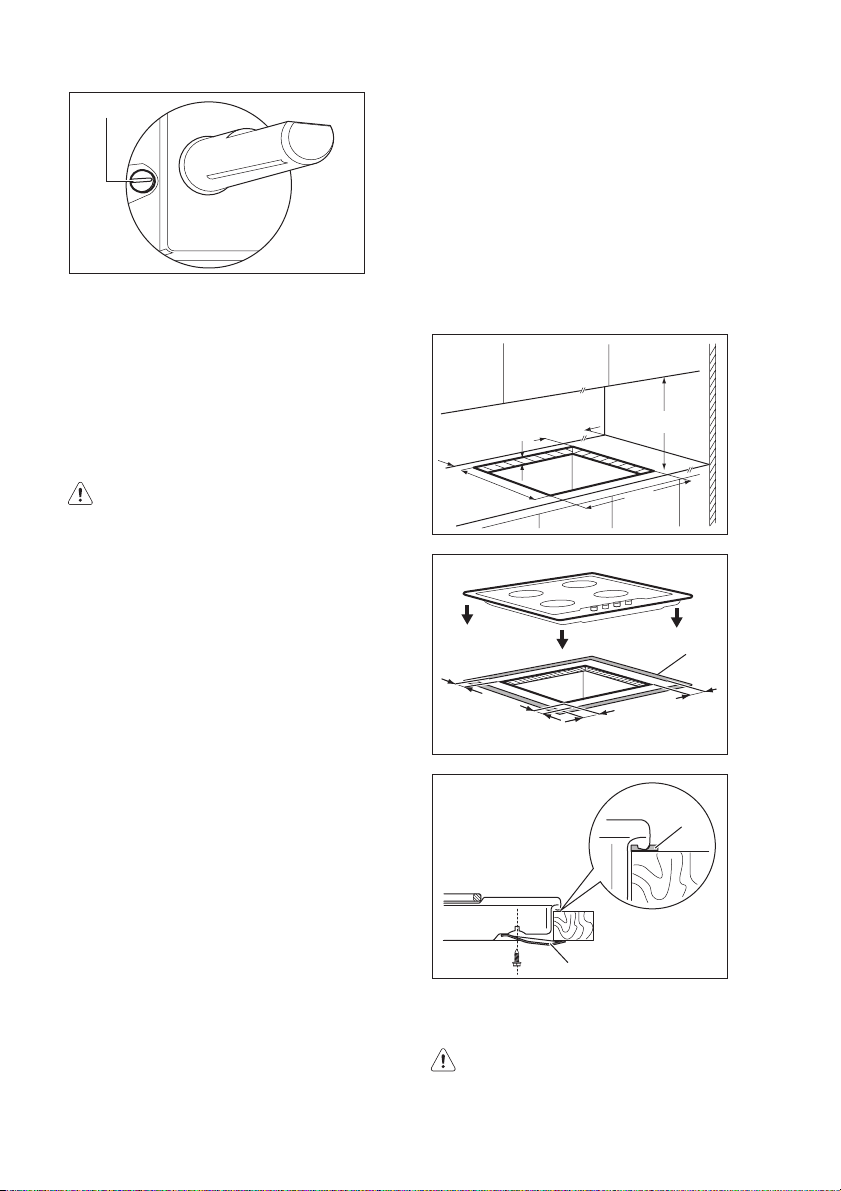

progress 11

A) Bypass-Schraube

• Wenn Sie von Erdgas G20 (20 mbar) zu Flüssiggas wechseln, ziehen Sie die Bypass-Schraube bis zum Anschlag an.

• Wenn Sie von Flüssiggas zu Erdgas G20 20 mbar wechseln, drehen Sie die Bypass-Schraube ca. 1/4 Umdrehung (1/2 Umdrehung für den Dreikronen-Brenner) zurück.

Warnung! Vergewissern Sie sich, dass die Flamme nicht erlischt, wenn Sie den Einstellknopf schnell von der höchsten zur niedrigsten Stufe drehen.

Elektrischer Anschluss

• Vergewissern Sie sich, dass die Netzspannung und -frequenz in Ihrer Region mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen.

• Das Gerät wird mit einem Netzkabel mit Stecker geliefert.

• Das Gerät darf ausschließlich an eine ordnungsgemäß installierte Schutzkontaktsteckdose angeschlossen werden.

• Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.

• Ziehen Sie nicht am Netzkabel, um das Gerät von der Spannungsversorgung zu trennen. Ziehen Sie dazu immer direkt am Netzstecker.

• Es besteht Brandgefahr, wenn das Gerät mit einem Verlängerungskabel, Adapter oder an eine Mehrfachsteckdose angeschlossen wird. Stellen Sie sicher, dass die Masseverbindung den Normen und Vorschriften entspricht.

• Das Netzkabel darf nicht heißer als 90 °C werden.

Schließen Sie den blauen Nullleiter an die mit „N“ gekennzeichnete Klemme an. Schließen Sie das braune (oder schwarze) Phasenkabel an die mit „L“ gekennzeichne-

te Klemme an. Lassen Sie das Phasenkabel stets angeschlossen.

Netzkabel ersetzen

Ersetzen Sie das Netzkabel ausschließlich durch eines vom Typ H05V2V2-F T90 o. ä. Vergewissern Sie sich, dass der Kabelquerschnitt für die Spannung und Arbeitstemperatur geeignet ist. Der gelb-grüne Erdleiter muss ca. 2 cm länger als der braune (bzw. schwarze) Phasenleiter sein.

Montage

min. 650 mm

560 mm

min. 55 mm

480 mm

min. 100 mm

30 mm

10 mm

3 mm

11 mm

A) Mitgelieferte Dichtung B) Mitgelieferte Halterungen

Vorsicht! Montieren Sie das Gerät nur in einer flachen Arbeitsplatte.

Page 12

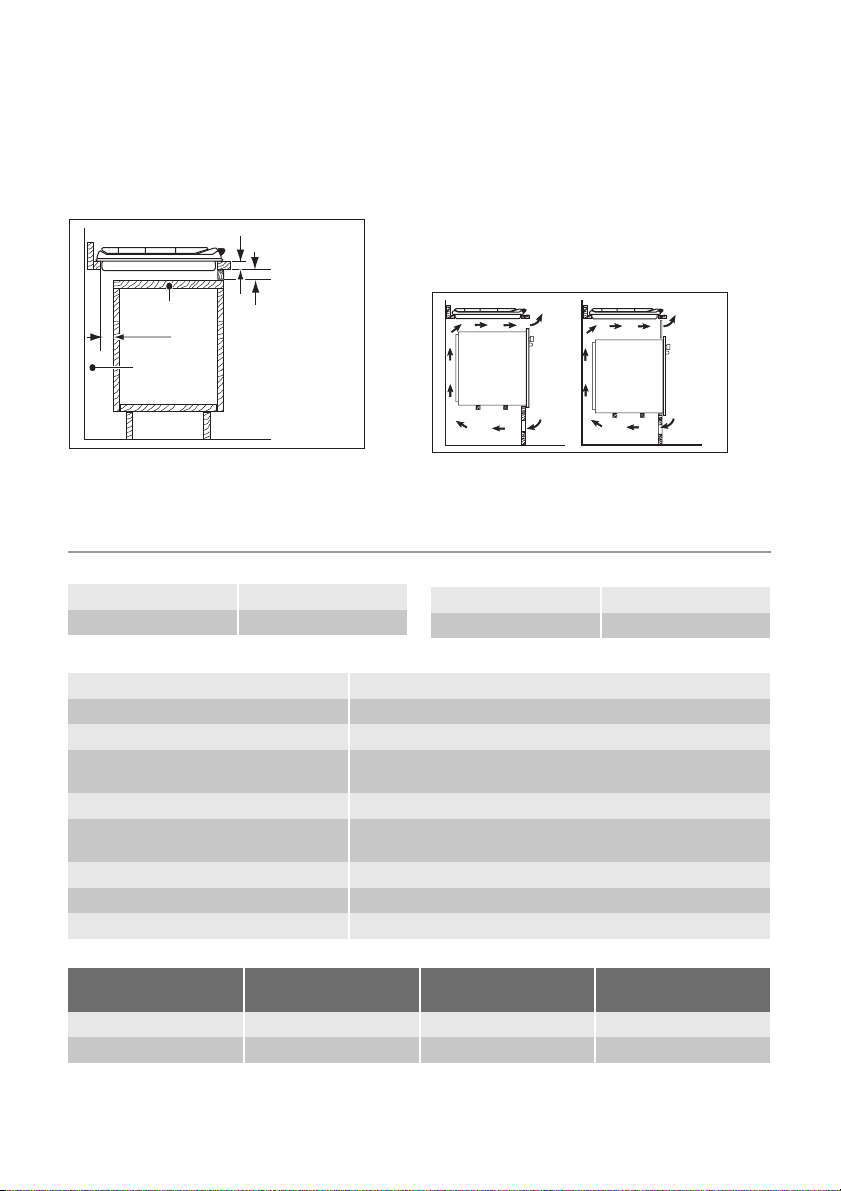

12 progress

Einbaumöglichkeiten Unterbaumöbel mit Tür

Die unter dem Kochfeld eingebaute Platte muss sich leicht entfernen lassen und einen einfachen Zugang im Fall einer notwendigen Reparatur ermöglichen.

30 mm

Unterbaumöbel mit Backofen

Die Abmessungen der Kochfeldaussparung müssen den Angaben entsprechen, und die Unterbaumöbel müssen mit Lüftungsschlitzen versehen werden, um eine ständige Luftzufuhr zu gewährleisten. Kochfeld und Backofen müssen aus Sicherheitsgründen über separate elektrische Anschlüsse verfügen. Der Backofen muss sich leicht aus dem Unterbauschrank entfernen lassen.

60 mm

min 20 mm (max 150 mm)

50 cm

360 cm

A) Entfernbare Platte B) Raum für Anschlüsse

TECHNISCHE DATEN

Abmessungen des Kochfelds

Breite: 594 mm Länge 510 mm

Heizleistung

Dreikronen-Brenner: 4.0 kW Normalbrenner: 2.0 kW Hilfsbrenner: 1.0 kW GESAMTLEISTUNG: G20 (2E) 20 mbar = 9 kW

G30/G31 (3B/P) 50/50 mbar = 654 g/Std. Netzanschluss: 230 V, 50 Hz Kategorie: II2E3B/P (DE)

II2H3B/P (AT) Gas-Anschluss: R 1/2" Gasversorgung: G20 (2E, 2H) 20 mbar Geräteklasse: 3

Bypass-Durchmesser

Brenner Ø Bypass in 1/100

Hilfsbrenner 23 Dreikronen-Brenner 45

Normalbrenner 28

Gasbrenner

Abmessungen der Kochfeldaussparung

Breite: 560 mm Länge 480 mm

Brenner Ø Bypass in 1/100

120 cm

180 cm

Page 13

progress 13

TYP

Hilfsbrenner 1.0 70 43 73 Normalbrenner 2.0 96 60 145 Dreikronen-Brenner 4.0 146 92 291

NORMAL-

LEISTUNG

ERDGAS

G20 20 mbar

Inj. 1/100 mm Inj. 1/100 mm g/Std.

LPG-Flüssiggas (Butan/

Propan)

G30/G31 50/50 mbar

UMWELTTIPPS

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses

Produkts erhalten Sie von Ihrer Gemeinde, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Verpackungsmaterial

Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar. Kunststoffteile sind mit internationalen Abkürzungen wie z. B. >PE<,>PS< usw. gekennzeichnet. Entsorgen Sie das Verpackungsmaterial bei den kommunalen Entsorgungsstellen in den dafür vorgesehenen Behältern.

Page 14

14 progress

Page 15

progress 15

Page 16

www.progress-hausgeraete.de

359063603-A-322012
