Profroid SUPERCOLD, ZB38 Z, ZB29 Z, ZB21 Z, ZB48 Z Series Manual

SUPERCOLD

UNITE BI-BLOC DE REFRIGERATION

SPLIT REFRIGERATION SYSTEM

GETEILTES KÄLTESYSTEM

Compresseurs sCroll

Scroll compreSSorS

Scroll-Verdichter

Application moyenne température

Medium temperature application

Normalkühlung

Application basse température

Low temperature application

Tiefkühlung

6 - 27

kW

2,3 - 11,4

kW

DESCRIPTIF TECHNIQUE

TECHNICAL FEATURES

TECHNISCHE EIGENSCHAFTEN

PRESENTATION

La gamme SUPERCOLD SCROLL est spécialement étudiée pour les équipements de chambres positives ou négatives et une installation à l’extérieur :

- Groupe de condensation à air GSS.

- Bi-bloc SCS (groupe GSS + évaporateur CAN,CAE ou CAB).

• Fonctionnement au R404A ou R507.

• Modèles au R134a ou au R407F disponibles

sur demande.

• Marquage CE.

DESIGNATION DU MODELE

Groupe de condensation

Condensing unit

Verflüssigungseinheit

PRESENTATION

The SUPERCOLD SCROLL range is specially

designed for positive or negative temperature cold rooms and to be installed outside:

- Air cooled condensing unit GSS.

- Complete split system SCS (condensing

unt GSS + cooler CAN, CAE or CAB).

• Refrigerant R404A or R507.

• Models with refrigerant R134a or R407F

available on resquest.

• CE marked.

MODEL DESIGNATION

GSS

ZB45

Type compresseur

Compressor Type

Modell typ

Réfrigérant

Refrigerant

Kältemittel

Z R404A

ÜBERBLICK

Die Produktreihe SUPERCOLD SCROLL wurde speziell für Normal- oder Tiefkühlraumeinrichtungen und Außeninstallationen geschaffen:

- Luftgekühltes Kondensatoraggregat GSS

- Geteilte SCS-Einheit (Aggregat GSS + Verdampfer CAN, CAE oder CAB).

• Für Kältemittel R404A oder R507.

• Models R134a oder R407F auf Anfrage.

• CE-Kennzeichen.

MODELLBEZEICHNUNG

Z

SCS

Unité bi-bloc de réfrigération

Split refrigeration system

Geteiltes Kältesystem

GROUPE DE CONDENSATION

• Carrosserie :

- Tôle galvanisée pré-laquée blanche.

- Châssis en tôle pliée galvanisée.

- Excellente accessibilité pour la mise en service et la maintenance.

• Compresseur hermétique Scroll :

- Vannes de service.

- Voyant de niveau d’huile.

- Plots amortisseurs.

- Protection interne du moteur : thermique

ou module électronique selon modèles.

- Résistance de carter.

- Système d’injection de liquide ou de vapeur (modèles EVI) pour les compresseurs ZF en application basse

température.

• Condenseur à refroidissement par air :

- Batterie cintrée tubes cuivre/ailettes aluminium.

- Ventilateurs hélicoïdes avec grilles,

moteurs 1500 tr/min équipés de

protection interne.

- Moteurs IP54, classe isolation F.

- Soufflage horizontal.

ZB45

Type compresseur

Compressor Type

Modell typ

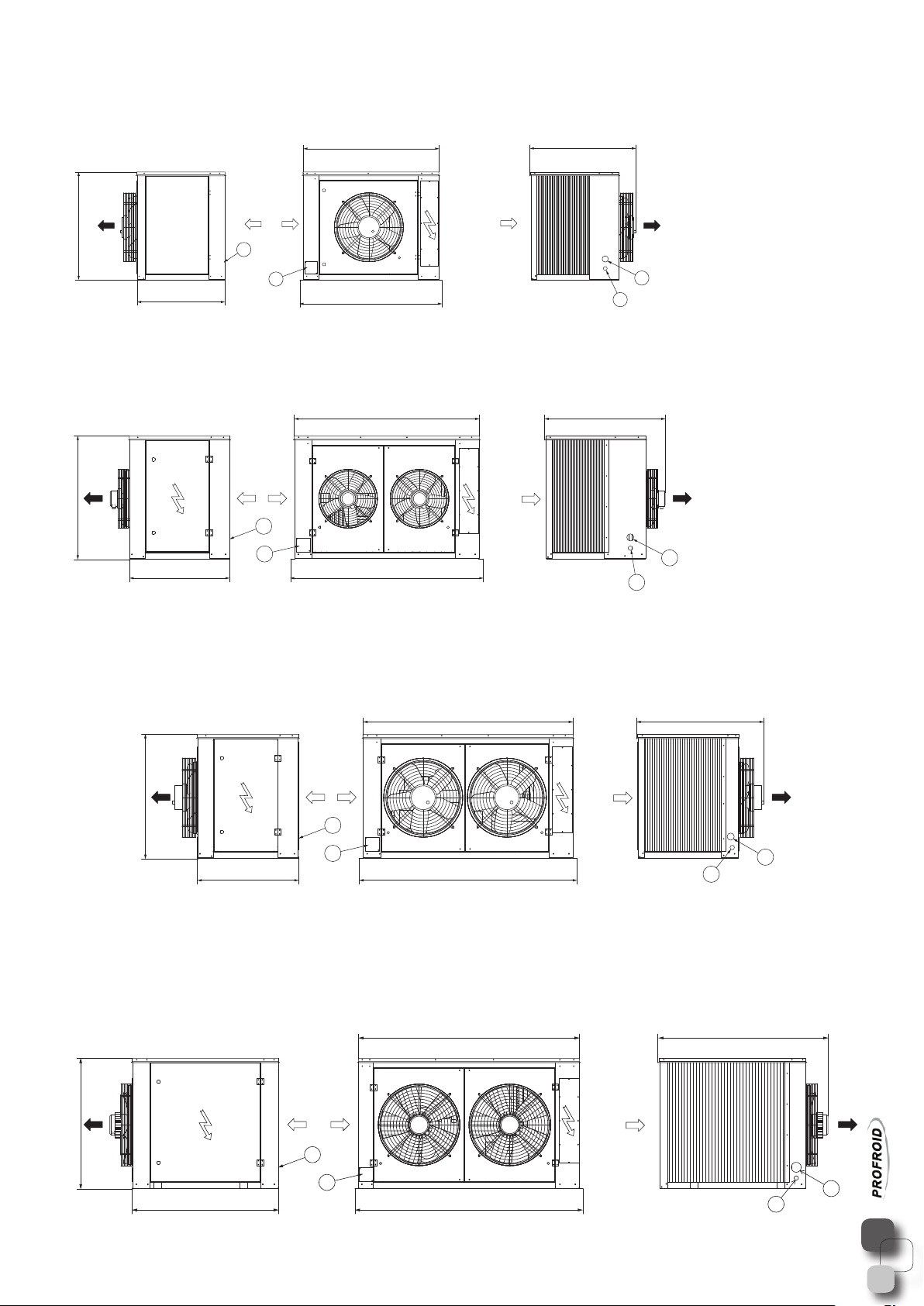

CONDENSING UNIT

• Casing:

- White prepainted galvanized steel sheets.

- Folded galvanized sheet frame.

- Easy access for installation and

maintenance.

• Hermetic Scroll compressor:

- Operating valve.

- Oil sight glass.

- Silent blocks.

- Internal motor protection : thermic or

electronical device according to the model.

- Crankcase heater.

- Liquid or vapor injection system (EVI models) for ZF compressors in low

temperature application.

• Air cooled condenser :

- Bended coil - copper tubes/aluminium fins.

- Axial flow fans with grids, motors

equipped with thermal protection, 1500

rpm.

- Motor IP 54 - Insulation class F.

- Horizontal air flow.

Z

Réfrigérant

Refrigerant

Kältemittel

Z R404A

A

Type de dégivrage

Defrost type

Abtauart

A Dégivrage à air

Air defrost Luftabtauung

E Dégivrage électrique

Electric defrost

Elektroabtauung

VERFLÜSSIGER

• Gehäuse:

- Verzinktes, weiß vorlackiertes Blech.

- Rahmen aus verzinktem Kantblech.

- Sehr gut zugänglich für Inbetriebnahme

und Wartung.

• Hermetischer Scroll-Verdichter:

- Betätigungsventile.

- Ölstand-Schauglas.

- Stoßdämpfer.

- Interner Motorschutz: Thermistor oder Elektronikmodul je nach Modell.

- Kurbelgehäuseheizung.

- Flüssigkeit oder Dampfeinspritzsystem

(EVI Modellen) für ZF Tiefkühlung

Verdichter.

• Luftgekühlter Verflüssiger:

- Gebogener Block mit Kupferrohren/

Aluminiumlamellen.

- Axialventilatoren mit Gittern, 1500-U/minMotoren mit internem Schutz.

- Motoren IP54, Isolationsklasse F.

- Horizontaler Luftvolumenstrom.

3

DESCRIPTIF TECHNIQUE

TECHNICAL FEATURES

TECHNISCHE EIGENSCHAFTEN

• Réservoir de liquide :

- Conforme à la directive DESP 97/23/CE.

- Vanne départ liquide.

- Soupape de sécurité montée pour volume ≥ 14 dm³.

• Accessoires ligne liquide :

- Filtre déshydrateur.

- Voyant liquide avec indicateur d’humidité.

- Electrovanne liquide livrée en kit sur version bi-bloc SCS (précautions de montage voir notice technique).

• Tableau électrique :

- Conforme à l’EN 60 204-1.

- Certifiée IP45 selon la norme EN 60529.

- Transformateur de télécommande.

- Contacteur moteur compresseur.

- Contacteurs moteurs ventilateurs.

• Appareils de régulation et de sécurité

- Pressostats de sécurité haute et basse pression.

- Boîtier de commande à distance protégé

contre les intempéries (interrupteur M-A, voyant, 5 m de câble).

- Pressostat BP de régulation.

- Pressostat HP de régulation sur version bi-bloc SCS.

EVAPORATEUR PLAFONNIER

• Carrosserie en tôle galvanisée pré-laquée

blanche.

• Bac et portes pivotants pour accès au

détendeur.

• Détendeur monté.

• Sonde électronique de régulation de la

température.

• Résistances de dégivrage de la batterie

(CAE/CAB).

• Sonde électronique de fin dégivrage

(CAE/CAB).

• Résistances de dégivrage de bac et de

viroles de ventilateurs pour versions basses températures (CAB).

• Liquid receiver :

- Complying with PED 97/23/CE.

- Outlet service valve.

- Mounted safety valve for volume ≥ 14 dm³.

• Liquid accessories :

- Filter drier

- Liquid sight glass with moisture indicator.

- Liquid solenoid valve, delivered separately on SCS split system version (mounting

precautions, refer to technical brochure).

• Electrical panel :

- Panel complying with EN 60 204 -1

standards.

- Electrical panel IP45, according to EN 60529.

- Transformer.

- Compressor motor contactor.

- Fan motors contactors.

• Safety and control devices :

- HP and LP safety pressure switches

- Weatherproof remote control box (On-Off

switch, light, 5 m of cable).

- LP control by pressure switch.

- HP control by pressure switch on SCS split system version.

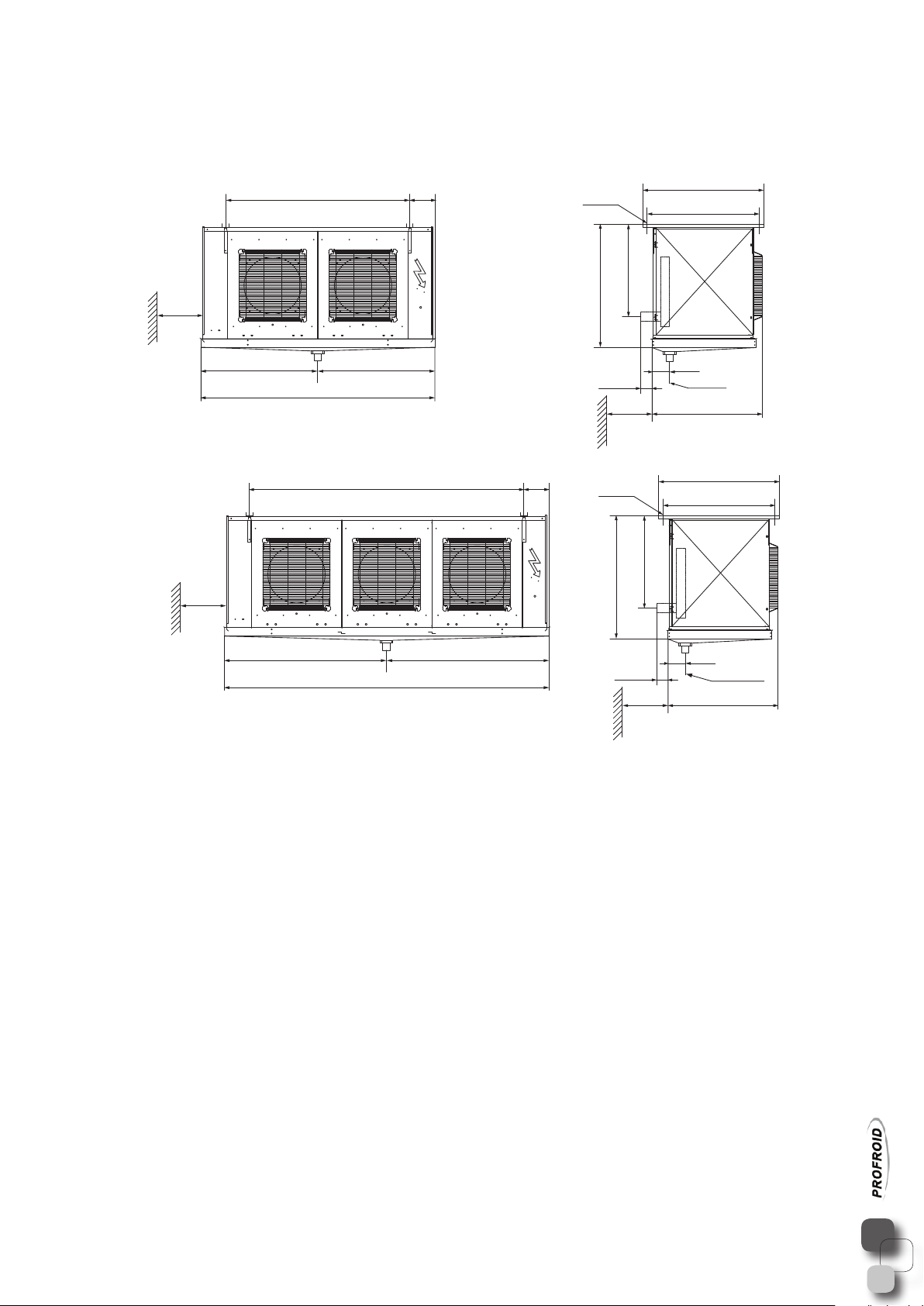

CEILING COOLER

• White prepainted galvanized steel sheets

casing.

• Hinged drain pan and side door for access

to expansion valve.

• Expansion valve factory fitted.

• Electronic sensor for temperature control.

• Defrost heater in the coil (CAE/CAB).

• Electronic end-of-defrost sensor in models

(CAE/CAB).

• Drain pan and fan collar defrost heaters for

low temperature models (CAB).

• Flüssigkeitssammler:

- Entspricht Richtlinie DGRL 97/23/EG.

- Austritt Ventil.

- Sicherheitsventil für Volumen ≥ 14 dm³.

• Zubehör für Flüssigkeitsleitung:

- Filtertrockner.

- Flüssigkeitschauglas mit

Feuchtigkeitsanzeiger.

- Flüssigkeits-Magnetventil an geteilter

SCS-Ausführung als Satz geliefert

(Vorsichtsmaßnahmen bei der Montage: siehe technische Information).

• Schalttafel:

- Entspricht EN 60 204-1.

- IP45-zertifiziert entsprechend Norm

EN 60529.

- Steuertransformator.

- Verdichtermotor-Schaltschütz.

- Ventilatormotor-Schaltschütze.

• Steuer- und Sicherheitsvorrichtungen:

- Sicherheits-Druckschalter, Hoch- und

Niederdruck.

- Wetterbeständiger Steuerkasten

(M-A-Schalter, Sichtglas, 5 m Kabel).

- Niederdruck-Steuerschalter.

- Hochdruck-Steuerschalter an geteilter

SCS-Ausführung.

DECKEN-VERDAMPFER

• Gehäuse aus verzinktem, weiß lackiertem

Blech.

• Schwenkbare Tropfwanne und Türen für

Zugang zum Expansionsventil.

• Thermostatisches Expansionsventil.

• Elektronischer Temperatursteuersensor.

• Abtauheizung im Block (CAE/CAB).

• Elektronischer Sensor für Abtauende

(CAE/CAB).

• Abtauheizung in der Tropfwanne und in der

Ventilatorummantelung bei Niedertemperaturausführungen (CAB).

REGULATION PROCOLD 2 (sur version bi-bloc SCS)

• Commande à distance qui permet la gestion complète, du compresseur, des

ventilateurs de l’évaporateur, du dégivage, des alarmes et de l’éclairage de la chambre.

• Boitier IP65, montage mural.

• Livrée avec câble de longueur 5m.

ACCESSOIRES OPTIONNELS

• Interrupteur général de sécurité.

• Régulation de la haute pression par

pressostat ou par variateur. de vitesse (ventilateurs monophasés).

• Manomètre HP et BP.

• Traitement anticorrosion des batteries

condenseurs et/ou évaporateur.

PRECAUTIONS D’INSTALLATION

• Vérifier la tension adéquate du secteur.

• Ne pas utiliser les compresseurs hors des limites de fonctionnement spécifiées par le

constructeur.

• Implantation du groupe de condensation

dans un endroit correctement ventilé.

• Le circuit frigorifique doit être parfaitement propre, sec et implanté selon les règles de

l’art.

• La surchauffe des gaz aspirés doit être limitée à 20K.

• Eviter la position des évaporateurs au

dessus des portes.

PROCOLD 2 CONTROLLER (on SCS split sytem version).

• Remote electrical control box managing compressor, cooler fans, defrost system,

alarms and cold room lighting.

• 2 probes : cold room temperature,

evaporation temperature.

• Classified IP65, wall mounting.

• Supplied with 5m cable.

OPTIONAL ACCESSORIES

• Main power switch.

• HP control by pressure switch or fan speed

controler (single phase fan motor).

• HP and LP pressure gauge.

• Special coating of condenser and/or cooler

coils in corrosive atmosphere.

INSTALLATION GUIDANCE

• Ensure that the electricity supply to the

installation is suitable.

• Do not use the compressors outside operating limits specified by the

manufacturer.

• Install condensing unit in an adequately

ventilated area.

• The refrigerating circuit must be perfectly clean, dry and installed according to best

refrigeration practice.

• Suction superheat should be limited at 20K.

• Avoid installing evaporators over doorways.

PROCOLD 2-STEUERUNG (an geteilter SCS-Ausführung)

• Fernsteuerung für die komplette Regelung

von Verdichter, Verdampfer-Ventilatoren. Abtauung, Alarmen und Raumbeleuchtung

• IP65-Kasten, Wandmontage.

• Wird mit 5 m langem Kabel geliefert.

OPTIONALES ZUBEHÖR

• Hauptsicherheitsschalter.

• Regelung des Hochdrucks über

Druckschalter oder Frequenzumrichter

(einphasige Ventilatoren).

• Hochdruck- und Niederdruckmesser.

• Korrosionsschutzbehandlung der

Verflüssiger- und/oder Verdampferblöcke.

VORSICHTSMASSNAHMEN BEI DER INSTALLATION

• Die Netzspannung überprüfen.

• Die Verdichter dürfen nicht außerhalb der

vom Hersteller angegebenen

Betriebsgrenzen eingesetzt werden.

• Das Verflüssiger aggregat muss an einem

ausreichend belüfteten Ort aufgestellt werden.

• Der Kühlkreislauf muss absolut sauber,

trocken und fachgerecht installiert worden sein.

• Die Sauggas-Überhitzung muss auf 20 K

begrenzt werden.

• Die Verdampfer sollten nicht über Türen

positioniert werden.

4

DESCRIPTIF TECHNIQUE

TECHNICAL FEATURES

TECHNISCHE EIGENSCHAFTEN

PRECAUTIONS D’INSTALLATION

• Groupe de condensation :

- Encrassement batterie du condenseur.

- Serrage des bornes de raccordements.

- Serrage moteur-hélice condenseur.

• Evaporateur :

- Ecoulement et propreté du bac.

- Dégivrage correct, batterie+bac (en version basse temp).

- Serrage moteur-hélice.

- Fonctionnement résistances et leur bonne

position axiale.

INSTRUCTIONS POUR LE MONTAGE, LA MISE EN SERVICE, L’UTILISATION ET LA MAINTENANCE.

Respecter les prescriptions mentionnées dans le guide d’application du constructeur de compresseur et dans la notice d’instructions

PROFROID.

CHECK

• Condensing unit:

- Cleanliness of the condenser coil.

- Tightness of connecting screws.

- Tightness of the condenser fan motor mounting.

• Evaporator:

- Drainage and cleanliness of drain-pan

- Proper defrost, coils and drain-pan (on low temp. models).

- Tightness of the fan motor mounting

- Operation of the heater elements and their correct axial positioning.

INSTRUCTIONS FOR INSTALLATION, COMMISSIONING, OPERATING AND MAINTENANCE.

Respect the prescriptions mentioned in compressor manufacturer application

guidelines and PROFROID operating

instructions.

VORSICHTSMASSNAHMEN BEI DER INSTALLATION

• Verflüssiger aggregat:

- Verschmutzung des Verflüssigerblocks.

- Befestigung der Anschlussklemmen.

- Befestigung des Verflüssiger-

Ventilatormotors.

• Verdampfer:

- Ablauf und Sauberkeit der Tropfwanne

- Korrekte Abtauung, Block+Tropfwanne

(bei Tiefkühlausführung).

- Befestigung des Ventilatormotors.

- Funktion der Heizelemente und ihre

axiale Position.

ANWEISUNGEN ZU MONTAGE, INBETRIEBNAHME, BETRIEB UND WARTUNG.

Die in den Anwendungsrichtlinien des

Verdichterherstellers und in der PROFROID-

Betriebsanleitung aufgeführten Vorschriften beachten.

5

CARACTERISTIQUES TECHNIQUES

TECHNICAL DATA

TECHNISCHE DATEN

APPLICATION MOYENNE TEMPERATURE MEDIUM TEMPERATURE APPLICATION NORMALKÜHLUNG

SCS ZB21 Z ZB26 Z ZB29 Z ZB38 Z ZB45 Z ZB48 Z

Puissance frigorique nominale

Nominal cooling capacity

Kälteleistung, nominal

Raccordements

Connections

Anschlüsse

Modèle

Model

Modell

Compresseur

Compressor

Verdichter

Liquide

Liquid

Flüssigkeit

Aspiration

Suction

Sauggas

Type

Typ

Tension

Supply

Spannung

Id (2) A 40 46 50 66 74 101 Imax (3) A 7,2 8,9 10,0 12,8 13,1 14,0

Nbre x diamètre

No. x diameter

Anz. x Durchmesser

Débit d'air

Air ow

Ventilateur

Fan

Ventilator

Luftvolumenstrom

Tension

Supply

Spannung

Puissance utile

Useful power

Leistung

Imax (3) A 1,25 1,25 1,25 1,00 1,00 2,50

Volume réservoir

Receiver volume

Sammlervolumen

DESP 97/23/CE Cat. Risque

PED 97/23/EC Risk Cat. DGRL 97/23/EG Risikokategorie

Niveau sonore

Sound level

Schalldruckpegel

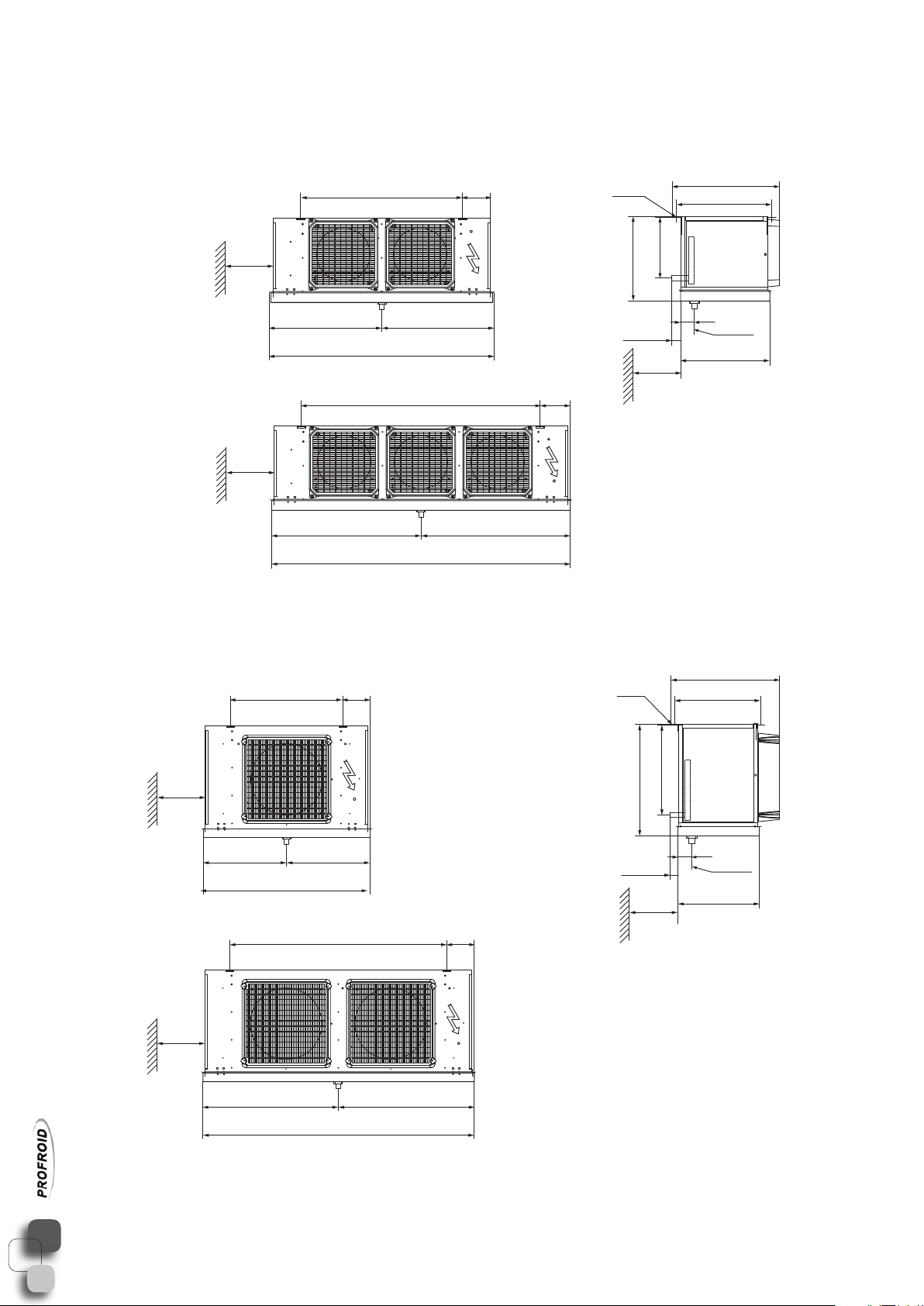

Fig. 1 1 1 2 2 3

Longueur

Lenght

Dimensions

Abmessungen

Poids

GROUPE DE CONDENSATION - CONDENSING UNIT - VERFLÜSSIGUNGSEINHEITEN

Weight

Gewicht

Modèle

Model

Modell

Ventilateur

Fan

Ventilator

Länge

Largeur

Width

Breite

Hauteur

Height

Höhe

Nbre x diamètre

No. x diameter

Anz. x Durchmesser

Débit d'air

Air ow

Luftvolumenstrom

Tension

Supply

Spannung

Puissance utile

Useful power

Leistung

Imax (3) A 0,85 0,85 1,7 1,7 1,7 2,8

Dégivrage électrique

Electrical defrost

Elektroabtauung

Longueur

Lenght

Länge

Dimensions

Abmessungen

EVAPORATEUR - COOLER UNIT - VERDAMPFER

Poids

Weight

Gewicht

(1) Conditions nominales au R404A : Température de chambre +0°C. Température extérieure +32°C. (2) Intensité de démarrage (courant rotor bloqué) du compresseur. (3) Intensité max. de fonctionnement. (4) Les niveaux de pression acoustique (en dBA à 10 mètres) sont indiqués en

champ libre.

Le fonctionnement à un régime différent de ces conditions nominales peut conduire à des résultats différents. Les résultats obtenus sur le lieu de l'installation peuvent être différents par rapport aux valeurs du catalogue, du fait de phénomènes de réexion

(présence de mur, etc ...).

L'affaiblissement du niveau sonore en fonction de la distance est théorique et les phénomènes de réexion et de résonnance peuvent modier le résultat, soit au niveau global pondéré, soit sur certaines fréquences.

Largeur

Width

Breite

Hauteur

Height

Höhe

6

(1) kW 5,59 6,11 7,40 8,74 9,58 13,61

inch 3/8" 3/8" 3/8" 1/2" 1/2" 5/8"

inch 7/8" 7/8" 7/8" 7/8" 7/8" 1"1/8

GSS

ZB21 Z

ZB21KCE

TFD

GSS

ZB26 Z

ZB26KCE

TFD

GSS

ZB29 Z

ZB29KCE

TFD

GSS

ZB38 Z

ZB38KCE

TFD

400V/3~/50Hz

mm

1xØ450 1xØ450 1xØ450 2xØ355 2xØ355 2xØ450

m³/h 4900 4900 4900 5700 5700 9750

400V/3~/50Hz

W 260 260 260 220 220 520

d

m³ 4 4 4 7,1 7,1 14

I I I I I II

(4) dB(A) 49 50 50 50 52 52

mm 1047 1047 1047 1247 1247 1397

mm 785 785 785 785 785 820

mm 803 803 803 803 803 803

kg 128 129 133 140 142 189

CAN/CAE 4167 CAN/CAE 4167 CAN/CAE 4247 CAN/CAE 4247 CAN/CAE 4247 CAN/CAE 5247

mm

1xØ450 1xØ450 2xØ450 2xØ450 2xØ450 2xØ500

m³/h 3250 3250 6700 6700 6700 12700

400V/3~/50Hz

W 250 250 500 500 500 900

W 900 900 1800 1800 1800 5100

mm 960 960 1560 1560 1560 1870

mm 625 625 625 625 625 1115

mm 640 640 640 640 640 992

kg 59 59 95 95 95 215

(1) Nominal capacities with R404A : Cold room temperature +0°C. Ambient air temperature +32°C. (2) Locked Rotor current of compressor. (3) Max. operating current. (4) The sound presure levels (in dB(A) at 10 meters) are mentioned in free eld. Running the equipment in conditions differing from these nominal values may

lead to different results.

The results obtained on the installation site may differ from those in this leaet, due to sound reections from walls, etc.

The reduction of sound level as a function of distance is theoretical and sound

reection and resonance may alter the results, either on total sound level or on

certain frequencies.

(1) Nominalbedingungen bei R404A: Raumtemperatur +0 °C. Außentemperatur +32 °C. (2) Stromstärke bei Anlauf (bei blockiertem Rotor) des Verdichters. (3) Max. Betriebsstrom. (4) Die Schalldruckpegel (in dBa in 10 m Entfernung) sind Freifeldangaben.

Bei von diesen Nominalbedingungen abweichendem Betrieb kann es zu anderen Ergebnissen kommen.

Die am Installationsort erzielten Ergebnisse können aufgrund von Reexionen (an Wänden usw.) von den Katalogwerten abweichen. Die Abschwächung des Schalldruckpegels mit zunehmender Entfernung ist theoretisch, und Schallreexionen und Resonanzerscheinungen können das Ergebnis verändern, sowohl im Ganzen wie auch bei bestimmten.

GSS

ZB45 Z

ZB45KCE

TFD

GSS

ZB48 Z

ZB48KCE

TFD

CARACTERISTIQUES TECHNIQUES

TECHNICAL DATA

TECHNISCHE DATEN

APPLICATION MOYENNE TEMPERATURE MEDIUM TEMPERATURE APPLICATION NORMALKÜHLUNG

SCS ZB57 Z ZB66 Z ZB76 Z ZB95 Z ZB114 Z

Puissance frigorique nominale

Nominal cooling capacity

Kälteleistung, nominal

Raccordements

Connections

Anschlüsse

Modèle

Model

Modell

Compresseur

Compressor

Verdichter

Liquide

Liquid

Flüssigkeit

Aspiration

Suction

Sauggas

Type

Typ

Tension

Supply

Spannung

Id (2) A 102 111 118 140 174 Imax (3) A 17,6 17,5 20,4 28,2 33,3

Nbre x diamètre

No. x diameter

Anz. x Durchmesser

Débit d'air

Air ow

Ventilateur

Fan

Ventilator

Luftvolumenstrom

Tension

Supply

Spannung

Puissance utile

Useful power

Leistung

Imax (3) A 2,5 2,5 2,5 3,6 3,6

Volume réservoir

Receiver volume

Sammlervolumen

DESP 97/23/CE Cat. Risque

PED 97/23/EC Risk Cat. DGRL 97/23/EG Risikokategorie

Niveau sonore

Sound level

Schalldruckpegel

Fig. 3 3 3 4 4

Longueur

Lenght

Dimensions

Abmessungen

Poids

GROUPE DE CONDENSATION - CONDENSING UNIT - VERFLÜSSIGUNGSEINHEITEN

Weight

Gewicht

Modèle

Model

Modell

Ventilateur

Fan

Ventilator

Länge

Largeur

Width

Breite

Hauteur

Height

Höhe

Nbre x diamètre

No. x diameter

Anz. x Durchmesser

Débit d'air

Air ow

Luftvolumenstrom

Tension

Supply

Spannung

Puissance utile

Useful power

Leistung

Imax (3) A 2,8 2,8 2,8 2,8 4,2

Dégivrage électrique

Electrical defrost

Elektroabtauung

Longueur

Lenght

Länge

Dimensions

Abmessungen

EVAPORATEUR - COOLER UNIT - VERDAMPFER

Poids

Weight

Gewicht

(1) Conditions nominales au R404A : Température de chambre +0°C. Température extérieure +32°C. (2) Intensité de démarrage (courant rotor bloqué) du compresseur. (3) Intensité max. de fonctionnement. (4) Les niveaux de pression acoustique (en dBA à 10 mètres) sont indiqués en

champ libre.

Le fonctionnement à un régime différent de ces conditions nominales peut conduire à des résultats différents. Les résultats obtenus sur le lieu de l'installation peuvent être différents par rapport aux valeurs du catalogue, du fait de phénomènes de réexion

(présence de mur, etc ...).

L'affaiblissement du niveau sonore en fonction de la distance est théorique et les phénomènes de réexion et de résonnance peuvent modier le résultat, soit au niveau global pondéré, soit sur certaines fréquences.

Largeur

Width

Breite

Hauteur

Height

Höhe

(1) kW 15,74 16,10 17,82 22,73 27,41

inch 5/8" 5/8" 5/8" 7/8" 7/8"

inch 1"1/8 1"3/8 1"3/8 1"3/8 1"5/8

GSS

ZB57 Z

ZB57KCE

TFD

GSS

ZB66 Z

ZB66K5E

TFD

GSS

ZB76 Z

ZB76K5E

TFD

GSS

ZB95 Z

ZB95K5E

TFD

400V/3~/50Hz

mm

2xØ450 2xØ450 2xØ450 2xØ500 2xØ500

m³/h 9750 9750 9750 14300 14300

400V/3~/50Hz

W 520 520 520 900 900

d

m³ 14 14 14 18 18

II II II II II

(4) dB(A) 53 53 53 54 56

mm 1397 1397 1397 1482 1482

mm 820 820 820 1105 1105

mm 803 803 803 852 852

kg 192 215 215 258 267

CAN/CAE 5247 CAN/CAE 5247 CAN/CAE 5247 CAN/CAE 5267 CAN/CAE 5367

mm

2xØ500 2xØ500 2xØ500 2xØ500 3xØ500

m³/h 12700 12700 12700 12200 18300

400V/3~/50Hz

W 900 900 900 900 1350

W 5100 5100 5100 5100 6900

mm 1870 1870 1870 1870 2595

mm 1115 1115 1115 1115 1115

mm 992 992 992 992 992

kg 215 215 215 248 360

(1) Nominal capacities with R404A : Cold room temperature +0°C. Ambient air temperature +32°C. (2) Locked Rotor current of compressor. (3) Max. operating current. (4) The sound presure levels (in dB(A) at 10 meters) are mentioned in free eld. Running the equipment in conditions differing from these nominal values may

lead to different results.

The results obtained on the installation site may differ from those in this leaet, due to sound reections from walls, etc.

The reduction of sound level as a function of distance is theoretical and sound

reection and resonance may alter the results, either on total sound level or on

certain frequencies.

(1) Nominalbedingungen bei R404A: Raumtemperatur +0 °C. Außentemperatur +32 °C. (2) Stromstärke bei Anlauf (bei blockiertem Rotor) des Verdichters. (3) Max. Betriebsstrom. (4) Die Schalldruckpegel (in dBa in 10 m Entfernung) sind Freifeldangaben.

Bei von diesen Nominalbedingungen abweichendem Betrieb kann es zu anderen Ergebnissen kommen.

Die am Installationsort erzielten Ergebnisse können aufgrund von Reexionen (an Wänden usw.) von den Katalogwerten abweichen. Die Abschwächung des Schalldruckpegels mit zunehmender Entfernung ist theoretisch, und Schallreexionen und Resonanzerscheinungen können das Ergebnis verändern, sowohl im Ganzen wie auch bei bestimmten.

GSS

ZB114 Z

ZB114K5E

TFD

7

CARACTERISTIQUES TECHNIQUES

TECHNICAL DATA

TECHNISCHE DATEN

APPLICATION BASSE TEMPERATURE LOW TEMPERATURE APPLICATION TIEFKÜHLUNG

SCS ZF09 Z ZF11 Z ZF13 Z ZF15 Z ZF18 Z ZF25 Z ZF34 Z ZF41 Z ZF49 Z

Puissance frigorique nominale

Nominal cooling capacity

Kälteleistung, nominal

Raccordements

Connections

Anschlüsse

Modèle

Model

Modell

Compresseur

Compressor

Verdichter

Liquide

Liquid

Flüssigkeit

Aspiration

Suction

Sauggas

Type

Typ

Tension

Supply

Spannung

Id (2) A 40 46 51 64 74 102 100 118 139 Imax (3) A 6,0 7,0 8,3 10,0 13,0 13,7 25,0 29,0 30,0

Nbre x diamètre

No. x diameter

Anz. x Durchmesser

Débit d'air

Air ow

Ventilateur

Fan

Ventilator

Luftvolumenstrom

Tension

Supply

Spannung

Puissance utile

Useful power

Leistung

Imax (3) A 1,25 1,25 1,25 1,25 1,00 1,00 1,50 3,6 3,6

Volume réservoir

Receiver volume

Sammlervolumen

DESP 97/23/CE Cat. Risque

PED 97/23/EC Risk Cat. DGRL 97/23/EG Risikokategorie

Niveau sonore

Sound level

Schalldruckpegel

Fig. 1 1 1 1 2 2 3 4 4

Longueur

Lenght

Dimensions

Abmessungen

Poids

GROUPE DE CONDENSATION - CONDENSING UNIT - VERFLÜSSIGUNGSEINHEITEN

Weight

Gewicht

Modèle

Model

Modell

Ventilateur

Fan

Ventilator

Länge

Largeur

Width

Breite

Hauteur

Height

Höhe

Nbre x diamètre

No. x diameter

Anz. x Durchmesser

Débit d'air

Air ow

Luftvolumenstrom

Tension

Supply

Spannung

Puissance utile

Useful power

Leistung

Imax (3) A 1,5 1,5 0,85 2,25 1,7 1,7 2,8 2,8 2,8

Dégivrage électrique

Electrical defrost

Elektroabtauung

Longueur

Lenght

Länge

Dimensions

Abmessungen

EVAPORATEUR - COOLER UNIT - VERDAMPFER

Poids

Weight

Gewicht

(1) Conditions nominales au R404A : Température de chambre -25°C. Température extérieure +32°C. (2) Intensité de démarrage (courant rotor bloqué) du compresseur. (3) Intensité max. de fonctionnement. (4) Les niveaux de pression acoustique (en dBA à 10 mètres) sont indiqués en

champ libre.

Le fonctionnement à un régime différent de ces conditions nominales peut conduire à des résultats différents. Les résultats obtenus sur le lieu de l'installation peuvent être différents par rapport aux valeurs du catalogue, du fait de phénomènes de réexion

(présence de mur, etc ...).

L'affaiblissement du niveau sonore en fonction de la distance est théorique et les phénomènes de réexion et de résonnance peuvent modier le résultat, soit au niveau global pondéré, soit sur certaines fréquences.

Largeur

Width

Breite

Hauteur

Height

Höhe

8

(1) kW 2,27 2,68 3,10 3,67 4,57 5,29 7,85 10,01 11,44

inch 3/8" 3/8" 3/8" 3/8" 1/2" 5/8" 5/8" 7/8" 7/8"

inch 7/8" 7/8" 7/8" 7/8" 7/8" 1"1/8 1"3/8 1"3/8 1"5/8

mm

m³/h 4900 4900 4900 4900 5700 5700 9750 14300 14300

d

(4) dB(A) 49 50 50 51 52 54 56 59 59

mm 1047 1047 1047 1047 1247 1247 1397 1482 1482

mm 785 785 785 785 785 785 820 1105 1105

mm 803 803 803 803 803 803 803 852 852

mm

m³/h 2540 2540 3250 3810 6700 6700 12700 12200 12200

mm 1158 1158 960 1558 1560 1560 1870 1870 1870

mm 560

mm 445 445 640 445 640 640 992 992 992

GSS

ZF09 Z

ZF09K4E

TFD

GSS

ZF11 Z

ZF11K4E

TFD

GSS

ZF13 Z

ZF13K4E

TFD

GSS

ZF15 Z

ZF15K4E

TFD

GSS

ZF18 Z

ZF18K4E

TFD

GSS

ZF25 Z

ZF25K5E

TFD

GSS

ZF34 Z

ZF34K5E

TFD

GSS

ZF41 Z

ZF41K5E

TFD

GSS

ZF49 Z

ZF49K5E

TFD

400V/3~/50Hz

1xØ450 1xØ450 1xØ450 1xØ450 2xØ355 2xØ355 2xØ450 2xØ500 2xØ500

400V/3~/50Hz

W 260 260 260 260 220 220 520 900 900

m³ 4 4 4 4 7,1 7,1 14 18 18

I I I I I I II II II

kg 128 129 139 140 142 142 211 249 252

CAB 3267 CAB 3267 CAB 4167 CAB 3367 CAB 4247 CAB 4247 CAB 5247 CAB 5267 CAB 5267

2xØ300 2xØ300 1xØ450 3xØ300 2xØ450 2xØ450 2xØ500 2xØ500 2xØ500

400V/3~/50Hz

W 68 68 250 102 500 500 900 900 900

W 2800 2800 2000 3700 3700 3700 10050 10500 10500

560 625 560 625 625 1115 1115 1115

kg 48 48 59 70 95 95 215 248 248

(1) Nominal capacities with R404A : Cold room temperature -25°C. Ambient air temperature +32°C. (2) Locked Rotor current of compressor. (3) Max. operating current. (4) The sound presure levels (in dB(A) at 10 meters) are mentioned in free eld. Running the equipment in conditions differing from these nominal values may

lead to different results.

The results obtained on the installation site may differ from those in this leaet, due to sound reections from walls, etc.

The reduction of sound level as a function of distance is theoretical and sound

reection and resonance may alter the results, either on total sound level or on

certain frequencies.

(1) Nominalbedingungen bei R404A: Raumtemperatur -25 °C. Außentemperatur +32 °C. (2) Stromstärke bei Anlauf (bei blockiertem Rotor) des Verdichters. (3) Max. Betriebsstrom. (4) Die Schalldruckpegel (in dBa in 10 m Entfernung) sind Freifeldangaben.

Bei von diesen Nominalbedingungen abweichendem Betrieb kann es zu anderen Ergebnissen kommen.

Die am Installationsort erzielten Ergebnisse können aufgrund von Reexionen (an Wänden usw.) von den Katalogwerten abweichen. Die Abschwächung des Schalldruckpegels mit zunehmender Entfernung ist theoretisch, und Schallreexionen und Resonanzerscheinungen können das Ergebnis verändern, sowohl im Ganzen wie auch bei bestimmten.

Fig. 1 / View 1 / Abb. 1

DIMENSIONS GROUPES DE CONDENSATION

CONDENSING UNIT DIMENSIONS

ABMESSUNGEN VERFLÜSSIGUNGSEINHEITEN

803

650

Fig. 2 / View 2 / Abb. 2

803

650

1000

785

Ligne aspiration



Suction line

Saugleitung

Ligne liquide



Liquid line

3

4

1047

2

Flüssigkeitsleitung

1

Raccordements électriques



Electrical connections

Elektrische Leitungen

Voyant liquide



Sight glass

Flüssigkeits-Schauglas

1200

3

4

1247

785

1

2

Fig. 3 / View 3 / Abb. 3

803

Fig. 4 / View 4 / Abb. 4

650

1350

3

4

1397

1435

820

1

2

1105

852

950

3

4

1482

2

1

9

DIMENSIONS EVAPORATEURS

EVAPORATOR DIMENSIONS

ABMESSUNGEN VERDAMPFER

CAN CAE CAB

3267

3367

800 mini.

1150 mini.

842

= =

1158

1242

=

1558

160

Ø10

445

+ 25

- 25

354

560

495

50

55

+ 25

- 25

450 mini.

1" FPT

465

160

=

CAN CAE CAB

4167

600 mini.

4247 4267

1200 mini.

625

644

=

160

=

Ø10

640

75

+ 25

- 25

+ 25

- 25

543

487

50

1"1/2 FPT

960

600 mini.

1244

=

160

468

10

1560

DIMENSIONS EVAPORATEURS

EVAPORATOR DIMENSIONS

ABMESSUNGEN VERDAMPFER

CAN

5247

CAE

5267

CAB

1400 mini.

CAN CAE 5367 CAB

2100 mini.

970

900

73

2" FPT

1115

970

900

=

2205

185

Ø13

992

72

Ø13

+ 25

- 25

848

+ 25

- 25

1000 mini.

992

+ 25

- 25

848

1480

=

1870

=

2595

=

+ 25

72

- 25

1000 mini.

73

2" Fileté Gaz

2" Gas Threaded

1115

11

SELECTION et PERFORMANCES

SELECTION and PERFORMANCE DATA

AUSWAHL und LEISTUNGSDATEN

APPLICATION MOYENNE TEMPERATURE

BI-BLOCS DE REFRIGERATION

TEMPERATURE DE CHAMBRE

0°C

COLD ROOM TEMPERATURE

RAUMTEMPERATUR

ZB21 Z 5,97 5,59 5,19 ZB26 Z 6,53 6,11 5,68 ZB29 Z 7,94 7,40 6,84 ZB38 Z 9,37 8,74 8,10 ZB45 Z 10,28 9,58 - ZB48 Z 14,53 13,61 12,68 ZB57 Z 15,72 14,80 13,86 ZB66 Z 17,17 16,10 15,00 ZB76 Z 18,98 17,82 16,62 ZB95 Z 24,28 22,73 21,13 ZB114 Z 29,47 27,41 25,32

TEMPERATURE DE CHAMBRE

+2°C

COLD ROOM TEMPERATURE

RAUMTEMPERATUR

ZB21 Z 6,29 5,89 5,48 ZB26 Z 6,88 6,44 5,99 ZB29 Z 8,36 7,80 7,23 ZB38 Z 9,87 9,21 8,54 ZB45 Z 10,81 10,07 - ZB48 Z 15,32 14,38 13,42 ZB57 Z 16,57 15,61 14,62 ZB66 Z 18,09 16,98 15,83 ZB76 Z 19,98 18,77 17,52 ZB95 Z 25,62 24,01 22,37 ZB114 Z 31,09 28,98 26,86

Température ambiante

Outside temperature

Umgebungstemperatur

27°C 32°C 37°C

SCS

kW kW kW

Température ambiante

Outside temperature

Umgebungstemperatur

27°C 32°C 37°C

SCS

kW kW kW

Q Q Q

MEDIUM TEMPERATURE APPLICATION

SPLIT REFRIGERATION SYSTEMS

TEMPERATURE DE CHAMBRE

+4°C

COLD ROOM TEMPERATURE

RAUMTEMPERATUR

ZB21 Z 6,62 6,22 5,80 ZB26 Z 7,23 6,78 6,32 ZB29 Z 8,81 8,23 7,63 ZB38 Z 10,37 9,70 9,02 ZB45 Z 11,34 10,58 - ZB48 Z 16,19 15,21 14,21 ZB57 Z 17,45 16,46 15,44 ZB66 Z 19,02 17,88 16,71 ZB76 Z 20,98 19,72 18,43 ZB95 Z 26,95 25,30 23,62 ZB114 Z 32,80 30,66 28,47

TEMPERATURE DE CHAMBRE

+6°C

COLD ROOM TEMPERATURE

RAUMTEMPERATUR

ZB21 Z 6,98 6,55 6,11 ZB26 Z 7,60 7,14 6,67 ZB29 Z 9,26 8,65 8,03 ZB38 Z 10,90 10,21 - ZB45 Z 11,90 11,11 - ZB48 Z 17,06 16,04 14,99 ZB57 Z 18,36 17,32 16,25 ZB66 Z 20,01 18,83 17,61 ZB76 Z 22,01 20,73 - ZB95 Z 28,34 26,65 24,93 ZB114 Z 34,53 32,33 30,08

Température ambiante

Outside temperature

Umgebungstemperatur

27°C 32°C 37°C

SCS

kW kW kW

Température ambiante

Outside temperature

Umgebungstemperatur

27°C 32°C 37°C

SCS

kW kW kW

Q Q Q

NORMALKÜHLUNG

GETEILTE KÄLTESYSTEME

TEMPERATURE DE CHAMBRE

+8°C

COLD ROOM TEMPERATURE

RAUMTEMPERATUR

ZB21 Z 7,33 6,89 6,43 ZB26 Z 7,98 7,50 7,01 ZB29 Z 9,71 9,09 - ZB38 Z 11,44 10,73 - ZB45 Z 12,46 11,65 - ZB48 Z 17,93 16,87 15,80 ZB57 Z 19,27 18,19 17,07 ZB66 Z 21,01 19,78 - ZB76 Z 23,08 21,75 - ZB95 Z 29,76 28,02 26,23 ZB114 Z 36,27 34,00 -

Température ambiante

Outside temperature

Umgebungstemperatur

27°C 32°C 37°C

SCS

Présentation des performances suivant norme EN13215:2000 (surchauffe du gaz aspiré 10 K). Puissance frigorifique Q en kW

Puissance absorbée P en kW

Performance presentation according

to EN13215:2000 standard (suction gas superheat : 10 K). Cooling capacity Q in kW Input Power P in kW

Leistungsangaben entsprechend der

Norm EN13215:2000 (Sauggas-Überhitzung 10 K). Kälteleistung Q in kW

Leistungsaufnahme Pel in kW

Q Q Q

kW kW kW

APPLICATION BASSE TEMPERATURE

BI-BLOCS DE REFRIGERATION

TEMPERATURE DE CHAMBRE

-32°C

COLD ROOM TEMPERATURE

RAUMTEMPERATUR

ZF09 Z 1,87 1,74 1,62 ZF11 Z 2,24 2,09 1,94 ZF13 Z 2,57 2,40 2,22 ZF15 Z 3,08 2,85 2,62 ZF18 Z 3,82 3,55 3,27 ZF25 Z 4,48 4,16 3,83 ZF34 Z 6,47 6,02 5,55 ZF41 Z 8,25 7,69 7,11 ZF49 Z 9,52 8,85 8,17

TEMPERATURE DE CHAMBRE

-30°C

COLD ROOM TEMPERATURE

RAUMTEMPERATUR

ZF09 Z 2,02 1,89 1,76 ZF11 Z 2,40 2,25 2,09 ZF13 Z 2,78 2,59 2,40 ZF15 Z 3,31 3,07 2,83 ZF18 Z 4,11 3,83 3,53 ZF25 Z 4,80 4,46 4,12 ZF34 Z 7,00 6,52 6,03 ZF41 Z 8,92 8,32 7,72 ZF49 Z 10,24 9,55 8,84

Température ambiante

Outside temperature

Umgebungstemperatur

27°C 32°C 37°C

SCS

kW kW kW

Température ambiante

Outside temperature

Umgebungstemperatur

27°C 32°C 37°C

SCS

kW kW kW

Q Q Q

12

LOW TEMPERATURE APPLICATION

SPLIT REFRIGERATION SYSTEMS

TEMPERATURE DE CHAMBRE

-25°C

COLD ROOM TEMPERATURE

RAUMTEMPERATUR

ZF09 Z 2,42 2,27 2,12 ZF11 Z 2,86 2,68 2,50 ZF13 Z 3,33 3,10 2,87 ZF15 Z 3,95 3,67 3,38 ZF18 Z 4,90 4,57 4,23 ZF25 Z 5,68 5,29 4,89 ZF34 Z 8,40 7,85 7,29 ZF41 Z 10,70 10,01 9,30 ZF49 Z 12,25 11,44 10,61

TEMPERATURE DE CHAMBRE

-22°C

COLD ROOM TEMPERATURE

RAUMTEMPERATUR

ZF09 Z 2,69 2,53 2,36 ZF11 Z 3,16 2,96 2,77 ZF13 Z 3,69 3,44 3,19 ZF15 Z 4,36 4,06 3,74 ZF18 Z 5,43 5,06 4,69 ZF25 Z 6,25 5,83 5,40 ZF34 Z 9,34 8,73 8,11 ZF41 Z 11,90 11,13 10,35 ZF49 Z 13,57 12,70 11,81

Température ambiante

Outside temperature

Umgebungstemperatur

27°C 32°C 37°C

SCS

kW kW kW

Température ambiante

Outside temperature

Umgebungstemperatur

27°C 32°C 37°C

SCS

kW kW kW

Q Q Q

TIEFKÜHLUNG

GETEILTE KÄLTESYSTEME

TEMPERATURE DE CHAMBRE

-20°C

COLD ROOM TEMPERATURE

RAUMTEMPERATUR

ZF09 Z 2,88 2,70 2,52 ZF11 Z 3,36 3,16 2,95 ZF13 Z 3,94 3,67 3,40 ZF15 Z 4,64 4,32 3,98 ZF18 Z 5,79 5,40 5,00 ZF25 Z 6,64 6,20 5,74 ZF34 Z 9,96 9,32 8,66 ZF41 Z 12,70 11,89 11,05 ZF49 Z 14,47 13,55 12,61

TEMPERATURE DE CHAMBRE

-18°C

COLD ROOM TEMPERATURE

RAUMTEMPERATUR

ZF09 Z 3,06 2,88 2,69 ZF11 Z 3,57 3,36 3,13 ZF13 Z 4,18 3,91 3,63 ZF15 Z 4,92 4,59 4,24 ZF18 Z 6,15 5,75 5,33 ZF25 Z 7,03 6,57 6,10 ZF34 Z 10,61 9,95 9,27 ZF41 Z 13,55 12,70 11,83 ZF49 Z 15,37 14,43 13,46

Température ambiante

Outside temperature

Umgebungstemperatur

27°C 32°C 37°C

SCS

kW kW kW

Température ambiante

Outside temperature

Umgebungstemperatur

27°C 32°C 37°C

SCS

kW kW kW

Q Q Q

SELECTION et PERFORMANCES

SELECTION and PERFORMANCE DATA

AUSWAHL und LEISTUNGSDATEN

APPLICATION MOYENNE TEMPERATURE

GROUPE DE CONDENSATION SEUL

TEMPERATURE D'EVAPORATION

-15°C

SATURATED SUCTION TEMPERATURE

VERDAMPFUNGSTEMPERATUR

Température ambiante Outside temperature Umgebungstemperatur

27°C 32°C 37°C

GSS

ZB21 Z 4,57 2,15 4,19 2,40 3,81 2,66

ZB26 Z 5,16 2,62 4,72 2,91 4,28 3,20

ZB29 Z 5,95 2,99 5,44 3,35 4,92 3,71

ZB38 Z 7,29 3,89 6,64 4,29 6,00 4,68

ZB45 Z 8,26 4,65 7,51 5,10 6,77 5,55

ZB48 Z 9,05 5,69 9,93 5,12 9,05 5,69

ZB57 Z 12,01 4,93 11,13 5,36 10,24 5,79

ZB66 Z 13,38 6,26 12,29 6,92 11,19 7,57

ZB76 Z 15,28 7,44 14,01 8,18 12,74 8,92

ZB95 Z 19,23 9,24 17,44 10,27 15,65 11,30

ZB114 Z 21,89 11,68 19,72 12,91 17,56 14,13

TEMPERATURE D'EVAPORATION

-10°C

SATURATED SUCTION TEMPERATURE

VERDAMPFUNGSTEMPERATUR

Température ambiante Outside temperature Umgebungstemperatur

GSS

ZB21 Z 5,49 2,22 5,05 2,47 4,61 2,72

ZB26 Z 6,17 2,71 5,66 3,00 5,15 3,28

ZB29 Z 7,09 3,12 6,49 3,47 5,90 3,83

ZB38 Z 8,69 4,05 7,95 4,43 7,21 4,82

ZB45 Z 9,80 4,85 8,94 5,29 - -

ZB48 Z 10,95 5,80 11,97 5,25 10,95 5,80

ZB57 Z 14,37 5,27 13,32 5,72 12,27 6,16

ZB66 Z 16,06 6,51 14,78 7,14 13,51 7,77

ZB76 Z 18,32 7,81 16,86 8,52 15,39 9,23

ZB95 Z 23,15 9,65 21,19 10,62 19,23 11,59

ZB114 Z 26,42 12,17 24,04 13,29 21,65 14,41

Q P Q P Q P

kW kW kW kW kW kW

27°C 32°C 37°C

Q P Q P Q P

kW kW kW kW kW kW

MEDIUM TEMPERATURE APPLICATION

AIR COOLED UNIT ONLY

KONDENSATORAGGREGAT ALLEIN

NORMALKÜHLUNG

TEMPERATURE D'EVAPORATION

0°C

SATURATED SUCTION TEMPERATURE

VERDAMPFUNGSTEMPERATUR

Température ambiante Outside temperature Umgebungstemperatur

27°C 32°C 37°C

GSS

ZB21 Z 7,66 2,38 7,07 2,61 6,49 2,85

ZB26 Z 8,56 2,92 7,90 3,18 7,24 3,45

ZB29 Z 9,74 3,42 8,96 3,73 - -

ZB38 Z 11,97 4,41 11,03 4,78 - -

ZB45 Z 13,34 5,28 - - - - -

ZB48 Z 15,53 6,05 16,86 5,54 15,53 6,05

ZB57 Z 19,92 5,96 18,52 6,41 17,11 6,87

ZB66 Z 22,28 7,08 20,61 7,64 18,94 8,19

ZB76 Z 25,19 8,58 23,30 9,23 - -

ZB95 Z 32,30 10,57 29,87 11,42 27,43 12,28

ZB114 Z 36,91 13,31 34,05 14,29 - -

TEMPERATURE D'EVAPORATION

+5°C

SATURATED SUCTION TEMPERATURE

VERDAMPFUNGSTEMPERATUR

Température ambiante Outside temperature Umgebungstemperatur

GSS

ZB21 Z 8,91 2,47 8,26 2,69 7,60 2,92

ZB26 Z 9,96 3,04 9,22 3,29 - -

ZB29 Z 11,24 3,57 - - - - -

ZB38 Z 13,84 4,60 - - - - -

ZB45 Z 15,33 5,51 - - - - -

ZB48 Z 18,21 6,18 19,74 5,69 18,21 6,18

ZB57 Z 23,11 6,29 21,52 6,75 19,93 7,21

ZB66 Z 25,82 7,42 23,96 7,93 - -

ZB76 Z 29,12 8,98 26,99 9,60 - -

ZB95 Z 37,41 11,11 34,70 11,93 - -

ZB114 Z 42,79 13,95 - - - -

Q P Q P Q P

kW kW kW kW kW kW

27°C 32°C 37°C

Q P Q P Q P

kW kW kW kW kW kW

TEMPERATURE D'EVAPORATION

-5°C

SATURATED SUCTION TEMPERATURE

VERDAMPFUNGSTEMPERATUR

Température ambiante Outside temperature Umgebungstemperatur

27°C 32°C 37°C

GSS

ZB21 Z 6,52 2,30 6,01 2,54 5,50 2,78

ZB26 Z 7,30 2,81 6,71 3,08 6,13 3,36

ZB29 Z 8,35 3,27 7,67 3,60 6,99 3,94

ZB38 Z 10,25 4,22 9,41 4,60 8,57 4,98

ZB45 Z 11,50 5,06 10,51 5,48 - -

ZB48 Z 13,11 5,93 14,28 5,39 13,11 5,93

ZB57 Z 17,02 5,61 15,80 6,07 14,58 6,52

ZB66 Z 19,02 6,79 17,55 7,38 16,09 7,98

ZB76 Z 21,59 8,18 19,93 8,86 18,26 9,54

ZB95 Z 27,54 10,11 25,36 11,02 23,17 11,94

ZB114 Z 31,45 12,72 28,84 13,77 26,23 14,81

Q P Q P Q P

kW kW kW kW kW kW

Présentation des performances suivant norme EN13215:2000 (surchauffe du gaz aspiré 10 K). Puissance frigorifique Q en kW

Puissance absorbée P en kW

Performance presentation according

to EN13215:2000 standard (suction gas superheat : 10 K). Cooling capacity Q in kW Input Power P in kW

Leistungsangaben entsprechend der

Norm EN13215:2000 (Sauggas-Überhitzung 10 K). Kälteleistung Q in kW

Leistungsaufnahme Pel in kW

13

SELECTION et PERFORMANCES

SELECTION and PERFORMANCE DATA

AUSWAHL und LEISTUNGSDATEN

APPLICATION BASSE TEMPERATURE

GROUPE DE CONDENSATION SEUL

TEMPERATURE D'EVAPORATION

-40°C

SATURATED SUCTION TEMPERATURE

VERDAMPFUNGSTEMPERATUR

Température ambiante Outside temperature Umgebungstemperatur

27°C 32°C 37°C

GSS

ZF09 Z 1,53 1,52 1,41 1,70 1,29 1,88

ZF11 Z 1,92 1,90 1,76 2,09 1,61 2,28

ZF13 Z 2,14 2,02 1,98 2,25 1,82 2,48

ZF15 Z 2,59 2,65 2,37 2,92 2,14 3,19

ZF18 Z 3,18 3,07 2,91 3,38 2,64 3,70

ZF25 Z 3,85 3,33 3,52 3,60 3,18 3,86

ZF34 Z 5,27 4,36 4,82 4,74 4,37 5,11

ZF41 Z 6,73 5,19 6,19 5,66 5,64 6,14

ZF49 Z 7,98 6,57 7,31 7,19 6,64 7,81

TEMPERATURE D'EVAPORATION

-35°C

SATURATED SUCTION TEMPERATURE

VERDAMPFUNGSTEMPERATUR

Température ambiante Outside temperature Umgebungstemperatur

GSS

ZF09 Z 1,96 1,56 1,81 1,73 1,66 1,91

ZF11 Z 2,43 1,95 2,24 2,14 2,05 2,32

ZF13 Z 2,74 2,13 2,52 2,36 2,30 2,59

ZF15 Z 3,26 2,87 2,98 3,16 2,71 3,45

ZF18 Z 3,99 3,25 3,66 3,55 3,33 3,86

ZF25 Z 4,81 3,70 4,41 3,98 4,01 4,25

ZF34 Z 6,74 4,68 6,19 5,08 5,64 5,47

ZF41 Z 8,53 5,70 7,86 6,19 7,19 6,69

ZF49 Z 10,09 6,99 9,26 7,62 8,44 8,24

Q P Q P Q P

kW kW kW kW kW kW

27°C 32°C 37°C

Q P Q P Q P

kW kW kW kW kW kW

LOW TEMPERATURE APPLICATION

AIR COOLED UNIT ONLY

KONDENSATORAGGREGAT ALLEIN

TIEFKÜHLUNG

TEMPERATURE D'EVAPORATION

-25°C

SATURATED SUCTION TEMPERATURE

VERDAMPFUNGSTEMPERATUR

Température ambiante Outside temperature Umgebungstemperatur

27°C 32°C 37°C

GSS

ZF09 Z 3,03 1,71 2,80 1,87 2,57 2,03

ZF11 Z 3,68 2,15 3,40 2,33 3,11 2,51

ZF13 Z 4,20 2,41 3,86 2,63 3,51 2,86

ZF15 Z 4,93 3,37 4,51 3,67 4,08 3,98

ZF18 Z 6,03 3,69 5,54 3,99 5,05 4,28

ZF25 Z 7,15 4,50 6,56 4,80 5,97 5,09

ZF34 Z 10,35 5,48 9,54 5,92 8,74 6,35

ZF41 Z 13,10 6,79 12,08 7,32 11,07 7,85

ZF49 Z 15,39 8,14 14,19 8,77 12,98 9,40

TEMPERATURE D'EVAPORATION

-20°C

SATURATED SUCTION TEMPERATURE

VERDAMPFUNGSTEMPERATUR

Température ambiante Outside temperature Umgebungstemperatur

GSS

ZF09 Z 3,68 1,82 3,40 1,97 3,13 2,12

ZF11 Z 4,44 2,30 4,10 2,47 3,76 2,64

ZF13 Z 5,08 2,59 4,67 2,81 4,25 3,03

ZF15 Z 5,92 3,65 5,42 3,95 4,91 4,25

ZF18 Z 7,26 3,95 6,67 4,23 6,08 4,51

ZF25 Z 8,55 4,94 7,85 5,23 7,15 5,53

ZF34 Z 12,56 5,95 11,59 6,41 10,62 6,86

ZF41 Z 15,92 7,39 14,69 7,93 13,46 8,47

ZF49 Z 18,70 8,86 17,25 9,48 15,80 10,11

Q P Q P Q P

kW kW kW kW kW kW

27°C 32°C 37°C

Q P Q P Q P

kW kW kW kW kW kW

TEMPERATURE D'EVAPORATION

-30°C

SATURATED SUCTION TEMPERATURE

VERDAMPFUNGSTEMPERATUR

Température ambiante Outside temperature Umgebungstemperatur

27°C 32°C 37°C

GSS

ZF09 Z 2,45 1,63 2,27 1,79 2,08 1,96

ZF11 Z 3,01 2,04 2,78 2,22 2,54 2,41

ZF13 Z 3,43 2,26 3,14 2,49 2,86 2,72

ZF15 Z 4,04 3,11 3,70 3,41 3,35 3,71

ZF18 Z 4,94 3,46 4,54 3,76 4,13 4,06

ZF25 Z 5,91 4,09 5,42 4,38 4,93 4,66

ZF34 Z 8,43 5,06 7,76 5,47 7,09 5,89

ZF41 Z 10,64 6,24 9,82 6,75 8,99 7,26

ZF49 Z 12,55 7,52 11,55 8,15 10,54 8,77

Q P Q P Q P

kW kW kW kW kW kW

14

Présentation des performances suivant norme EN13215:2000 (surchauffe du gaz aspiré 10 K). Puissance frigorifique Q en kW

Puissance absorbée P en kW

Performance presentation according

to EN13215:2000 standard (suction gas superheat : 10 K). Cooling capacity Q in kW Input Power P in kW

Leistungsangaben entsprechend der

Norm EN13215:2000 (Sauggas-Überhitzung 10 K). Kälteleistung Q in kW

Leistungsaufnahme Pel in kW

16

178, rue du Fauge - Z.I. Les Paluds - BP 1152 13782 Aubagne Cedex - France - Site Internet : www.profroid.com

Tél. +33 4 42 18 05 00 - Fax +33 4 42 18 05 02 - Fax Export : +33 4 42 18 05 09

Le fabricant se réserve le droit de procéder à toutes modification sans préavis.

L’image montrée en page de couverture est uniquement à titre indicatif et n’est pas contractuelle

Manufacturer reserves the right to change any product specifications without notice.

The cover photo is solely for illustration purposes and not contractually binding.

English version is a translation of the french original version which prevails in all cases.

Die Abbildung auf der Titelseite ist unverbindlich und dient lediglich der allgemeinen Information.

Der Hersteller behält sich das Recht zu kurzfristigen Änderungen vor.

_PFI_ 5110Doc. Réf : A7_SUPERCOLD_SCROLL_COP
