ProForm PFTL496130 User Manual

Modelo Nº PFTL49613.0 Nº de Série
Escreva o número de série no espaço acima para referência.
Adesivo com o Número de
Série
ATIVE SUA GARANTIA
Para registrar seu produto e ativar sua garantia, manda um email a
suportetecnico@icontness.com.
ATENDIMENTO AO
MANUAL DO USUÁRIO
CLIENTE
Em caso de dúvidas, peças em falta ou peças danicadas, con­tacte o Atendimento ao Cliente (consulte os dados abaixo) ou a loja em que adquiriu este produto.
011 4319-2700 Seg-Sex 09:00-17:00 BRT
Endereço electrónico:
suportetecnico@icontness.com
CUIDADO
Leia todas as precauções e ins­truções deste manual antes de utilizar o equipamento. Guarde este manual para consulta futura.
www.proform.com
ÍNDICE
LOCALIZAÇÃO DOS ADESIVOS DE AVISO ......................................................2
PRECAUÇÕES IMPORTANTES. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
ANTES DE COMEÇAR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
QUADRO DE IDENTIFICAÇÃO DE PEÇAS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
MONTAGEM ...............................................................................7
FUNCIONAMENTO E AJUSTES ..............................................................15
COMO DOBRAR E MOVER A ESTEIRA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
RESOLUÇÃO DE PROBLEMAS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
ORIENTAÇÕES PARA EXERCÍCIOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
LISTA DE PEÇAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
VISTA EXPLODIDA .........................................................................32
GARANTIA LIMITADA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Contracapa

LOCALIZAÇÃO DOS ADESIVOS DE AVISO

Esta ilustração indica as localizações dos adesivos de aviso. Se um adesivo estiver
em falta ou estiver ilegível, veja a capa deste manual e peça um adesivo de subs­tituição gratuito. Aplique o adesivo no local mostrado. Nota: Os adesivos poderão
não estar representados no seu tamanho real.
PROFORM é uma marca comercial registada da ICON Health & Fitness, Inc.
2

PRECAUÇÕES IMPORTANTES

AVISO: Para reduzir o risco de queimaduras, fogo, choque eléctrico ou lesões pessoais,
leia todas as precauções e instruções importantes deste manual e todos os avisos da esteira antes de sua utilização. A ICON não assume qualquer responsabilidade por lesões pessoais ou danos materiais decorrentes do uso deste produto.
1. É de responsabilidade do proprietário desta esteira garantir que todos os usuários sejam adequadamente informados acerca de todos os avisos e precauções.
2. Consulte o seu médico antes de iniciar qualquer programa de exercício. Isto é espe­cialmente importante para pessoas com mais de 35 anos ou com problemas existentes de saúde.
3. É da responsabilidade do proprietário desta esteira garantir que todos os usuários sejam adequadamente informados acerca de todos os avisos e precauções.
4. Utilize a esteira apenas da forma descrita.
5. Mantenha a esteira dentro de casa, longe de umidade e poeira. Não coloque a esteira numa garagem ou pátio coberto, nem perto de água.
6. Ponha a esteira numa superfície nivelada, com pelo menos 2,4 m de espaço livre atrás e 0,6 m de espaço livre de cada lado. Não ponha a esteira em uma superfície que bloqueie as aberturas de ventilação. Para proteger o piso ou carpete, ponha um tapete por baixo da esteira.
7. Não utilize a esteira em uma área onde sejam utilizados produtos com aerossóis ou onde houver aplicação de oxigênio.
8. Mantenha sempre as crianças menores de 12 anos e os animais afastados da esteira.
9. A esteira apenas deve ser utilizada por indiví­duos que pesem 136 kg ou menos.
10. Nunca permita a utilização simultânea da esteira por mais de uma pessoa.
11. Use vestuário de exercício apropriado para utilizar a esteira. Não use roupas folgadas demais que possam ficar presas na esteira. Recomendamos o uso de roupa de baixo
de suporte tanto para homens quanto para mulheres. Use sempre calçados esportivos.
Nunca utilize a esteira com os pés descalços ou apenas com meias ou sandálias.
12. Ligue o cabo de alimentação elétrica a um filtro de linha (não incluído) e ligue este a uma tomada adequada (consulte a página
15). Para evitar sobrecarregar o circuito, não ligue outros dispositivos elétricos, exceto dispositivos de baixo consumo, como carre­gadores de celulares, ao filtro de linha ou a uma tomada no mesmo circuito.
13. Use somente um filtro de linha que atenda a todas as especificações descritas na página
15. Para adquirir um filtro de linha, visite o revendedor PROFORM local, ligue para o número de telefone que se encontra na capa deste manual ou vá a uma loja de artigos eletrônicos.
14. A não utilização de um filtro de linha em boas condições de funcionamento poderá resultar em danos no sistema de controle da esteira. Se o sistema de controle for danificado, a lona poderá desacelerar, acelerar ou parar inesperadamente, o que poderá resultar em queda e lesões graves.
15. Mantenha o cabo de alimentação elétrica e o filtro de linha afastados de superfícies aquecidas.
16. Nunca mova a lona com a alimentação elétrica desligada. Não faça funcionar a esteira se o cabo de alimentação elétrica ou plugue estiverem danificados, ou se a esteira não estiver funcionando adequada­mente. (Consulte a seção RESOLUÇÃO DE PROBLEMAS na página 24 se a esteira não estiver funcionando adequadamente.)
17. Leia, compreenda e teste o procedimento de parada de emergência antes de utili­zar a esteira (consulte COMO LIGAR A ALIMENTAÇÃO ELÉTRICA na página 17).
3
18. Nunca dê a partida na esteira estando em cima da lona. Segure sempre nos apoios para as mãos enquanto utiliza a esteira.
24. Ao dobrar ou mover a esteira, certifique-se de que a trava de armazenagem está fixando bem a estrutura na posição de armazenagem.
19. Quando uma pessoa estiver caminhado sobre a esteira, o nível de ruído da mesma aumentará.
20. A esteira pode alcançar velocidades ele­vadas. Ajuste a velocidade em pequenos incrementos para evitar mudanças súbitas.
21. O monitor de frequência cardíaca não é um dispositivo médico. Vários fatores, incluindo os movimentos do usuário, podem afetar a exatidão das leituras de frequência cardíaca. O monitor de frequência cardíaca destina-se apenas a auxiliar a determinar as tendências gerais de sua frequência cardíaca.
22. Nunca deixe a esteira funcionando sem alguém por perto. Quando não estiver uti­lizando a esteira, tenha sempre o cuidado de retirar a chave, desligar o cabo de ali­mentação elétrica e colocar o interruptor na posição de desligado. (Consulte o dese­nho da página 5 para ver a localização do interruptor.)
23. Não tente elevar, baixar ou mover a esteira até este estar devidamente montada. (Consulte MONTAGEM na página 7 e COMO DOBRAR E MOVER A ESTEIRA na página
23). Você deve ser capaz de levantar com segurança 20 kg para elevar, baixar ou mover a esteira.
25. Nunca insira objetos em nenhum dos orifí­cios da esteira.
26. Examine e aperte adequadamente todas as peças da esteira com regularidade.
27. PERIGO: Desligue sempre o cabo de
alimentação elétrica imediatamente após a utilização, antes de limpar a esteira e antes de efetuar os procedimentos de manuten­ção e ajuste descritos neste manual. Nunca retire a cobertura do motor a menos que isto lhe seja solicitado por um representante da assistência autorizada. Qualquer tipo de reparos ou assistência além dos procedimen­tos descritos neste manual deve ser efetuado apenas por um representante da assistência autorizada.
28. Esta esteira destina-se apenas a utilização doméstica. Não utilize esta esteira em ins­talações comerciais, institucionais ou de aluguer.
29. O excesso de exercício pode provocar lesões graves ou a morte. Se sentir fraqueza ou dores ao fazer exercício, pare imediatamente e deixe o corpo esfriar.
GUARDE ESTAS INSTRUÇÕES
4

ANTES DE COMEÇAR

Obrigado por escolher a nova esteira PROFORM® PERFORMANCE 400 S. A esteira PERFORMANCE 400 S oferece uma seleção impressionante de funcio­nalidades concebidas para tornar os seus exercícios
em casa mais divertidos e ecazes. E quando não
estiver se exercitando, esta exclusiva esteira pode ser dobrada, ocupando menos da metade do espaço ocupado por outras esteiras.
Para seu benefício, leia atentamente este manual antes de usar a esteira. Se tiver dúvidas após a
Comprimento: 183 cm Largura: 89 cm
Apoio para as Mãos
leitura do manual, consulte a folha de rosto do mesmo. Para nos ajudar a prestar-lhe assistência, anote o número do modelo e o número de série do produto antes de entrar em contato conosco. O número do modelo e a localização do adesivo com o número de série estão indicados na folha de rosto deste manual.
Antes de prosseguir com a leitura, familiarize-se com as peças mencionadas no desenho abaixo.
Tabuleiro
Painel
Monitor de Frequência
Cardíaca
Chave/Clipe
Barra Vertical
Lona
Prancha de Apoio para os Pés
Pinos de Ajuste do Rolo Tensor
Interruptor de
Alimentação Elétrica
Cabo de
Alimentação Elétrica
Acolchoamento da Plataforma
5

QUADRO DE IDENTIFICAÇÃO DE PEÇAS

Use as ilustrações abaixo para identificar as pequenas peças utilizadas na montagem. O número entre parênte­sis por baixo de cada desenho é o número de código da peça em conformidade com a LISTA DE PEÇAS incluída
na parte final deste manual. O número após os parênteses é a quantidade usada na montagem. Nota: Se faltar alguma peça no pacote de materiais, verifique se a mesma foi pré-montada. Podem estar incluídas peças adicionais.
Arruela
Dentada 1/4"
(12)–8
Parafuso #8 x 3/4"
(1)–6
Parafuso 5/16" x 1"
(4)–6
Arruela
Dentada 5/16"
(13)–6
Parafuso Tek #8 x 1"
Parafuso 3/8" x 1 1/2"
Arruela
Dentada 3/8"
(11)–6
Parafuso #10 x 3/4"
(5)–4
(14)–2
Parafuso 3/8" x 4 1/4" (7)–4
Espaçador do
Pé da Base
(94)–2
(2)–4
Parafuso 3/8" x 2" (8)–5
Porca 3/8"
(10)–5
Parafuso 1/4" x 1/2"
(9)–4
6

MONTAGEM

• Para a montagem são necessárias duas pessoas.
Coloque todas as peças numa área desimpe- dida e retire os materiais de embalagem. Não elimine os materiais de embalagem até concluir a montagem.
• Após o transporte, você poderá encontrar uma substância oleosa no exterior da esteira. Isso é normal. Se houver uma substância oleosa na esteira, basta limpá-la com um pano macio e um detergente suave e não abrasivo.
As peças esquerdas estão marcadas com “L” ou
“Left” e as peças direitas com “R” ou “Right.”
1. Para registrar o seu produto, manda um
email a suportetecnico@icontness.com. Registrar seu produto dá benecios
incluindo:
• ativa a sua garantia
• poupa-lhe tempo sempre que precisar de con­tactar o Apoio ao Cliente
Para identicar as peças pequenas, consulte a página 6.
A montagem requer as seguintes ferramentas:
a chave sextavada incluída
uma chave inglesa
uma chave Phillips
Para evitar danicar peças, não utilize ferramen­tas elétricas.
1
• permite-nos notificá-lo(a) sobre atualizações e ofertas
Nota: Se não tiver acesso à Internet, ligue para
o Apoio ao Cliente (consulte a capa frontal deste manual) e registe o seu produto.
7
2. Certique-se de que o cabo de alimentação
elétrica esteja desligado.
Com a ajuda de outra pessoa, incline cuidado-
samente a esteira para o lado esquerdo. Dobre parcialmente a Estrutura (55) para que a esteira que mais estável; não dobre a Estrutura com-
pletamente ainda.
Se houver um laço amarrando o Fio da Barra
Vertical (87) à Base (95), corte o laço. Depois, localize um laço de plástico no orifício indicado da Base e use-o para extrair o Fio da Barra Vertical do orifício.
2
55
94
Orifício
87
90
5
90
5
95
Fixe dois Pés da Base (90) à Base (95) nos pon-
tos mostrados, com dois Parafusos Tek #8 x 1" (5) e dois Espaçadores dos Pés da Base (94).
Depois, xe os outros dois Pés da Base (90) com
dois Parafusos Tek #8 x 1" (5).
3. Consulte o desenho inserido. Corte o laço de
plástico junto ao Fio da Barra Vertical (87).
Fixe uma Roda (96) à Base (95) com um
Parafuso 3/8" x 2" (8) e uma Porca 3/8" (10).
Não aperte demais a Porca; a Roda deve girar livremente.
Insira uma Tampa da Base (89) na Base (95).
90
5
90
94
3
Laço de Plástico
8
96
10
5
89
87
95
Cortar
87
8
4. Identique a Barra Vertical Direita (85). Segure a
Barra Vertical Direita junto à Base (95) conforme mostrado.
Veja o desenho inserido. Amarre rmemente
o laço para o da Barra Vertical Direita (85) em
volta da extremidade do Fio da Barra Vertical (87). Depois, puxe a outra extremidade do laço para o até que o Fio da Barra Vertical atra­vesse completamente a Barra Vertical Direita.
4
85
87
87
Laço para Fio
85
Laço
para
Fio
87
95
5. Segure a Barra Vertical Direita (85) contra a
Base (95). Tenha cuidado para não prensar o Fio da Barra Vertical (87). Introduza dois Parafusos 3/8" x 4 1/4" (7) com duas Arruelas Dentadas 3/8" (11) e um Parafuso 3/8" x 1 1/2" (14) com uma Arruela Dentada 3/8" (11) na Barra Vertical Direita.
Aperte parcialmente os Parafusos 3/8" x 4 1/4"
(7) até que as cabeças dos Parafusos toquem na Barra Vertical Direita (85); não aperte os
Parafusos completamente ainda. Aperte par­cialmente o Parafuso 3/8" x 1 1/2" (14).
5
14
85
11
7
11
87
95
9
6. Com a ajuda de outra pessoa, incline cuida-
dosamente a esteira para o lado direito. Dobre
parcialmente a Estrutura (55) para que a esteira que mais estável; não dobre a Estrutura com-
pletamente ainda.
6
89
Fixe uma Roda (96) à Base (95) com um
Parafuso 3/8" x 2" (8) e uma Porca 3/8" (10).
Não aperte demais a Porca; a Roda deve girar livremente.
Insira uma Tampa da Base (89) na Base (95).
7. Segure a Barra Vertical Esquerda (84) contra a
Base (95). Introduza dois Parafusos 3/8" x 4 1/4" (7) com duas Arruelas Dentadas 3/8" (11) e um Parafuso 3/8" x 1 1/2" (14) com uma Arruela
Dentada 3/8" (11) na Barra Vertical Esquerda.
Aperte parcialmente os Parafusos 3/8" x 4 1/4"
(7) até que as cabeças dos Parafusos toquem na Barra Vertical Esquerda (84); não aperte
os Parafusos completamente ainda. Aperte parcialmente o Parafuso 3/8" x 1 1/2" (14).
8
55
95
96
10
7
7
11
14
11
84
Com a ajuda de outra pessoa, incline a esteira
de forma a que a Base (95) que pousada no
chão.
95
10
8. Identifique a Cobertura da Base Direita (91)
e a Cobertura da Base Esquerda (88). Insira
a Cobertura da Base Direita na Barra Vertical Direita (85). Insira a Cobertura da Base
Esquerda na Barra Vertical Esquerda (84).
8
84
85
88
91

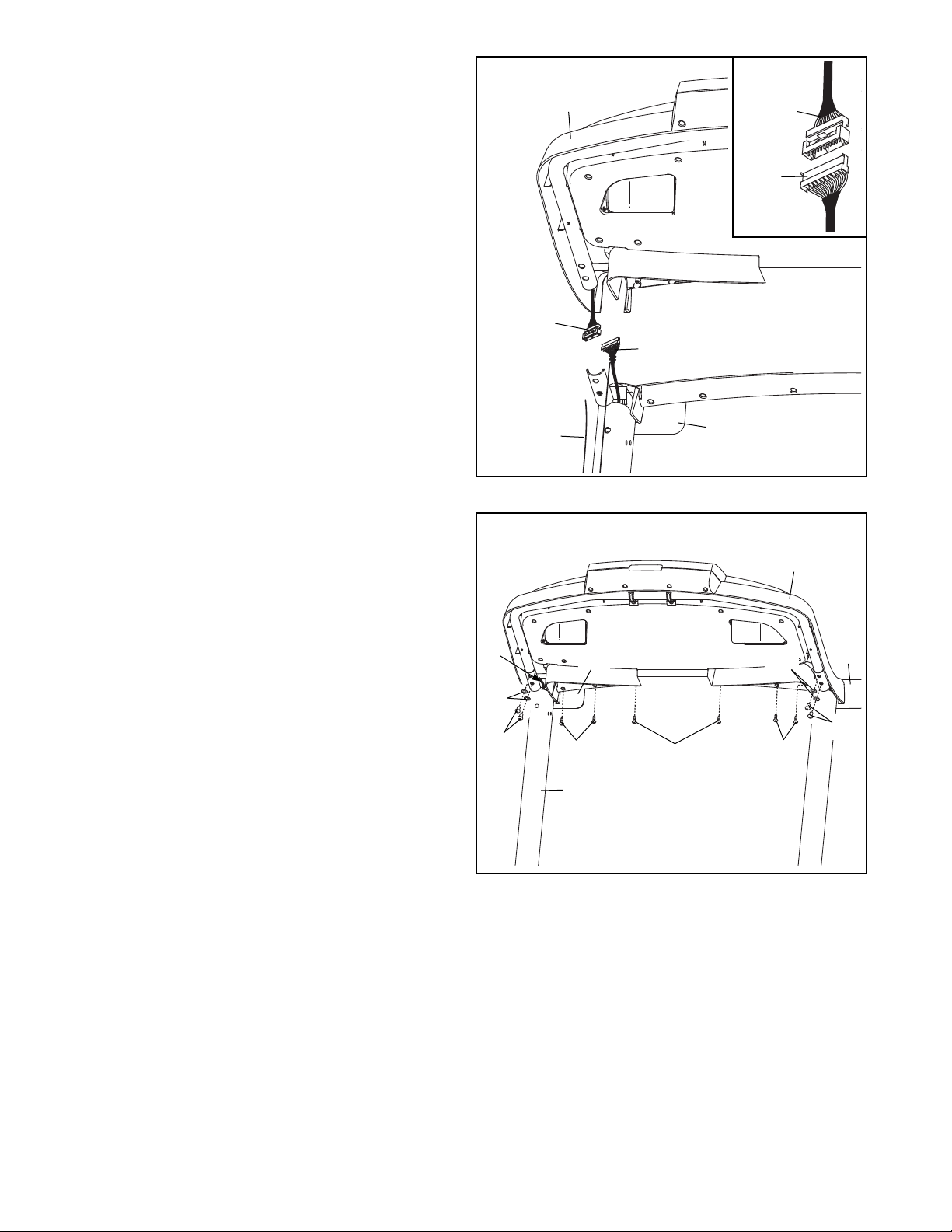

9. Segure o Apoio para a Mão Direita (83) junto à
Barra Vertical Direita (85). Posicione o Fio da Barra Vertical (87) no Apoio para a Mão Direita, conforme mostrado.
Coloque o Apoio para a Mão Direita (83) sobre a
Barra Vertical Direita (85). Consulte o desenho
inserido. Certique-se de que o Fio da Barra
Vertical (87) esteja posicionado conforme mostrado e não esteja prensado.
Fixe o Apoio para a Mão Direita (83) à Barra
Vertical Direita (85) com três Parafusos 5/16" x 1" (4) e duas Arruelas Dentadas 5/16" (13) conforme mostrado. Não aperte ainda os
Parafusos.
Fixe o Apoio para a Mão Esquerda (não mos-
trado) da mesma forma. Nota: Não existe o
no lado esquerdo.
9
4
13
83
87
4
13
85
87
85
11
