ProForm PFEVEX958071 User Manual
Modelnr. PFEVEX95807.1
www.iconeurope.com
Bezoek onze website
Serienr.
Schrijf het serienummer hierboven
voor verdere raadpleging.
Sticker met
Serienummer
VRAGEN?
Als fabrikant zijn wij gesteld op
uw volledige tevredenheid.
Mocht u nog vragen hebben,
mochten sommige onderdelen
ontbreken of beschadigd zijn
neem dan contact op met de
winkel waar u dit produkt hebt
gekocht.
GEBRUIKSAANWIJZING
OPGELET
Lees alle instructies en voorzorgsmaatregelen in deze handleiding
door voordat u dit apparaat gaat
gebruiken. Bewaar deze handleiding voor verdere raadpleging.
INHOUD
DE STICKER MET WAARSCHUWING. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. 2
ELANGRIJKE VOORZORGSMAATREGELEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
B
VOORDAT U BEGINT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
MONTAGE . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
HOE DE FIETS TE GEBRUIKEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
NDERHOUD EN OPLOSSEN VAN PROBLEMEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
O
RICHTLIJNEN VOOR HET OEFENEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
LIJST MET ONDERDELEN . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . .22
GEDETAILLEERDE TEKENING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
HET BESTELLEN VAN ONDERDELEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Laatste Pagina
DE STICKER MET WAARSCHUWING
De sticker met waarschuwing hier getoond zijn
op de aangegeven plaatsen geplakt. Bel, wan-
neer een sticker ontbreekt of niet leesbaar is,
het nummer op de kaft van deze handleiding
en vraag voor een vervangsticker. Plak de
sticker op de aangegeven plaats. Opmerking:
De sticker worden niet op ware groote
weergegeven.
PROFORM is een merk van ICON IP
2
, Inc.
BELANGRIJKE VOORZORGSMAATREGELEN
WAARSCHUWING:Lees alle belangrijke voorzorgsmaatregelen en instructies in
deze handleiding en alle waarschuwingen op uw fiets voordat u deze gebruikt om het risico van ernstig letsel te verminderen. ICON is niet verantwoordelijk voor persoonlijk letsel of schade door het
gebruik van dit produkt.
1. Raadpleeg uw huisarts voor u met dit of enig
ander oefenprogramma begint. Dit is bijzonder belangrijk voor mensen ouder dan 35 of
mensen met gezondheidsproblemen. Lees
alle instructies door voor gebruik.
2. Lees, voordat u de fiets gebruikt, alle
instructies in deze handleiding en alle
waarschuwingen op de fiets.
3. Gebruik de fiets alleen zoals in deze handleiding beschreven wordt.
4. De eigenaar moet zich te ervan vergewissen
dat allen die gebruik maken van de fiets voldoende op de hoogte zijn van alle voorzorgsmaatregelen.
5. Deze fiets is alleen voor huiselijk gebruik
bedoeld. Gebruik de fiets niet commercieel
of voor verhuur.
6. Gebruik de fiets uitsluitend binnenshuis en
uit de buurt van vocht en stof. Plaats de fiets
op een vlakke ondergrond met een matje
onder de fiets om uw vloer (bedekking) te
beschermen. Zorg ervoor dat er genoeg
ruimte rond de fiets is zodat u gemakkelijk
kunt opstappen en afstappen en om de fiets
te kunnen gebruiken.
7. Inspecteer regelmatig alle onderdelen van de
fiets en draai ze dan goed vast. Vervang versleten onderdelen meteen.
8. Houdt te allen tijde kinderen jonger dan 12
en huisdieren bij de fiets vandaan.
9. Draag geschikte kleding wanneer u de fiets
gebruikt. Draag nooit losse kleding die in de
fiets bekneld kunnen raken. Draag altijd
sportschoenen.
10. De fiets kan alleen door mensen die minder
dan 113 kg wegen worden gebruikt.
11. De polssensor is geen medisch instrument.
Verschillende factoren kunnen de
nauwkeurigheid van de metingen beïnvloeden. De polssensor is alleen als hulpmiddel
voor algemene hartslag meting bedoeld.
12. Houd tijdens het gebruik van de fiets uw rug
recht; krom uw rug niet.
13. Stop meteen en begin geleidelijk af te koelen
wanneer u pijn voelt of duizelig wordt.
3
VOORDAT U BEGINT
Fijn dat U voor de nieuwe PROFORM®PF 785
ATTS fiets hebt gekozen. Fietsen is een van de
W
meest doeltreffende oefeningen om uw cardiovascu-
aire conditie te verbeteren, uw weerstand te ver-
l
hogen, en uw lichaam een goede houding te geven.
De PF 785 WATTS biedt een reeks indrukwekkende
elementen aan die in belangrijke mate bijdragen aan
het uitvoeren van een gezonde oefening binnen de
sfeer en privacy van uw eigen huis.
Voor uw welzijn, lees deze handleiding zorvuldig
door voordat u de oefenfiets in gebruikt neemt.
Controller spel
Handgreep met Polssensor
Mocht u vragen hebben na het lezen van deze
ebruikershandleiding, raadpleeg dan de kaft van
g
deze handleiding. Om u beter van dienst te zijn, schrijf
et model- en serienummer op voordat u met ons con-
h
tact neemt. Het modelnummer en de plaats waar u het
serienummer kunt vinden worden op de kaft van deze
handleiding aangegeven.
Voordat uw verder gaat met lezen, bekijk a.u.b. de volgende tekening aandachtig om bekend te raken met
de verschillende onderdelen.

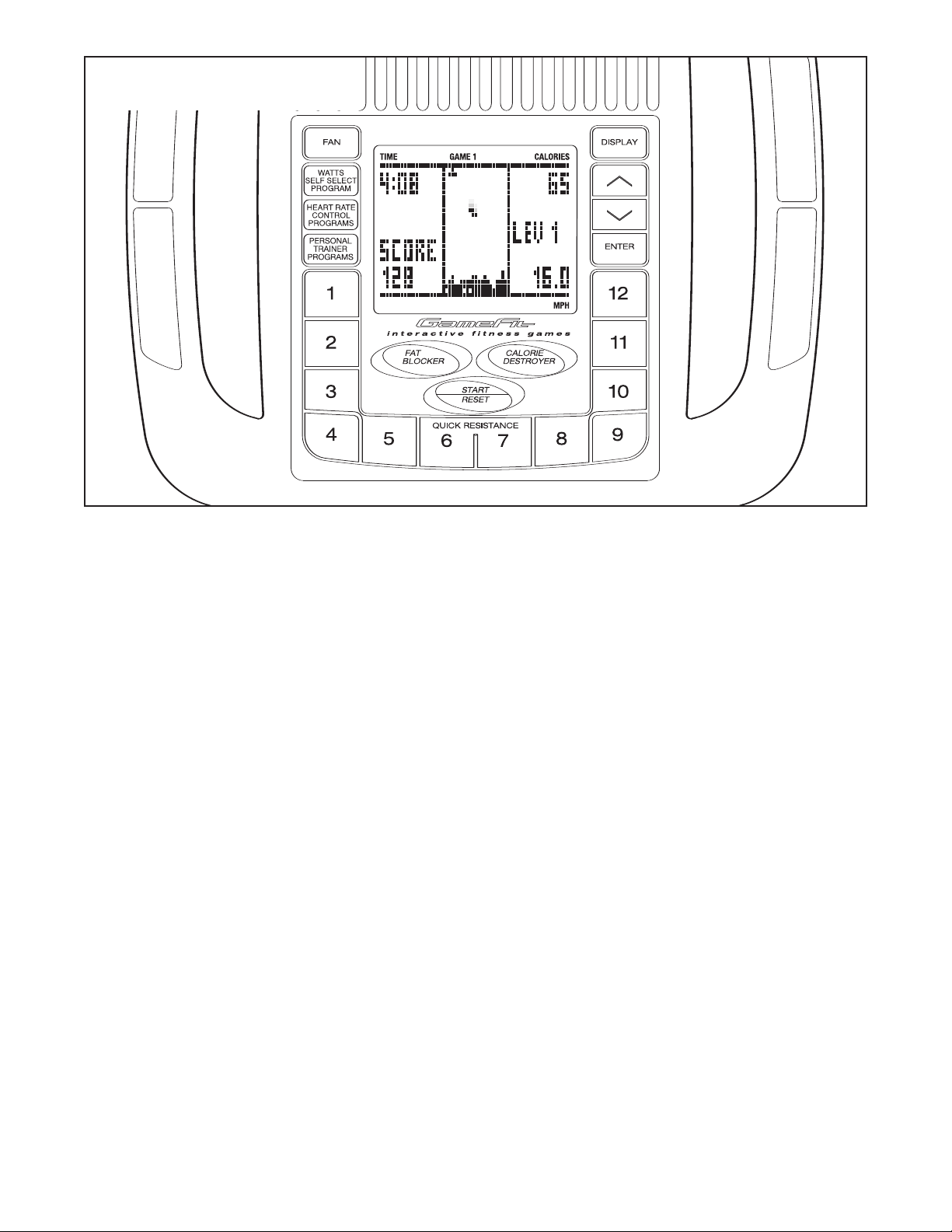

Bedieningspaneel
Bijstelhandvat
Fietszitje
Bijstelknop van het Zadel
Buis van de Zadel
Bijstelknop van de Fietszitje
Zijschild
Armhendel
Houder voor de Waterfles*
Wiel
Pedaal met Beugel
Stelpoot
*Fles niet inbegrepen
4
MONTAGE
M10 x 85mm Schroef met
Ronde Kop (23)–4
M10 x 50mm Schroef met
Ronde Kop (48)–3
M6 x 10mm
Schroef (46)–2
M4 x 19mm
Schroef (47)–2
M10 Veerring
(55)–3
M4 x 16mm
Schroef (54)–4
Plaats de fiets op een open plek en verwijder de verpakking. Gooi de verpakking pas weg wanneer u de fiets
olledig gemonteerd heeft.
v
U zult het meegeleverde gereedschap en een kruiskop schroevendraaier en engelse sleutels
nodig hebben .
Gebruik de tekeningen hieronder tijdens de montage van de fiets om de kleine onderdelen te herkennen. Het getal
tussen haakjes onder iedere tekening is het nummer van het onderdeel van de LIJST MET ONDERDELEN aan het
eind van deze handleiding. Het tweede getal geeft het aantal te monteren onderdelen aan.
kleine onderdelen zijn al gemonteerd om de verzending te vergemakkelijken. Wanneer u een onderdeel niet
in de zak met onderdelen kunt vinden, bekijk dan de fiets om te zien of het al gemonteerd is.
Opmerking: Sommige
1. Maak, terwijl de tweede persoon de voorkant van
het Onderstel (1) wat optilt, de Voorste Stabilisator
(2) aan het Onderstel vast met twee M10 x 85mm
Schroeven met Ronde Koppen (23).
1
1
2
23
5
2. Maak, terwijl de tweede persoon de achterkant van
het Onderstel (1) wat optilt, de Achterste Stabilisator
3) an het Onderstel vast met twee M10 x 85mm
(
Schroeven met Ronde Koppen (23).
2
3
1
23
3. Terwijl een tweede persoon de Buis van de Handvat
(6) bij het Onderstel (1) vasthoudt, verbind het
Bovenste Draadharnas (51) met het Onderste
Draadharnas (50). Trek de resterende stuk van het
Bovenste Draadharnas uit het bovenste uiteinde
van de Buis van de Handvat en schuif de Buis van
de Handvat op het Onderstel. Wees voorzichtig
dat de draadharnassen niet beklemd raken.
Maak de Buis van de Handvat (6) aan het Onderstel
(1) vast met drie M10 x 50mm Schroeven met
Ronde Koppen (48) en drie M10 Veerringen (55);
draai eerst de twee Schroeven met Ronde
Koppen aan de voorkant van de Buis van de
Handvat vast en dan de derde Schroef met
Ronde Kop.
4. Maak de Houder voor de Waterfles (18) aan de
Buis van de Handvat (6) vast met twee M4 x 19mm
Schroeven (47).
Maak de Linker and Rechter Kapjes van de
Handvat (73, 74) rond de Buis voor de Armhendel
(6) vast met vier M4 x 16mm Schroeven (54).
3
48
Zorg ervoor dat de
draden niet
bekneld raken
4
73
55
55
6
6
55
48
51
50
1
54
74
18
54
47
6
5. Steek, terwijl een tweede persoon de Handvat (7)
asthoudt bij de Buis voor de Handvat (6), de Linker
v
en Rechter Draden van de Controller (59, 60) in het
at in de Buis voor de Handvat en uit de bovenkant
g
van de Buis voor de Handvat.
Maak de Handvat (7) aan de Buis van de Handvat
6) vast met de Handvatklem (22), het Klemkapje
(
75) en de Bijstelhendel (10). Opmerking: Het
(
Bijstelhandvat werkt als een moersleutel. Draai het
Bijstelhandvat met de klok mee, trek het uit de
Handvat, draai het tegen de klok in, druk het terug
naar de Handvat en draai het dan weer met de klok
Herhaal deze handeling totdat de Handvat
mee.
vastzit (59, 60).
5
51
59
60
6
Zorg ervoor dat
tijdens deze
stap de draden
van de con-
roller niet
t
bekneld raken
7
22
75
Draai dan een M4 x 16mm Schroef (54) in de
Klemkap (75), de Handvatklem (22) en de Buis van
het Handvat (6).
6. Terwijl een tweede persoon het Bedieningspaneel
(9) bij de Handvat (7) vasthoudt, maak het draadharnas van het bedieningspaneel aan het Bovenste
Draadharnas (51) vast. Sluit vervolgens de Linker
Draad van de Controller (59), met een “Left” (Links)
etiket aangegeven, aan de draad van de controller
voor het bedieningspaneel, ook met een “Left”
(Links) etiket aangegeven. Sluit dan de Rechter
Draad van de Controller (60) aan op de andere
draad van de controller voor het bedieningspaneel.
Steek het overschot in de Buis voorde Handvat (6).
Maak het Bedieningspaneel (9) aan de Handvat (7)
vast met vier M4 x 16mm Schroeven (54). Wees
voorzichtig dat de draaden niet bekneld raken.
6
Draden van de
Controller voor het
Bedieningspaneel
6
54
7
60
59
10
54
Draadharnas van het
51
Bedieningspaneel
Zorg ervoor dat
de draden in deze
stap niet bekneld
raken
9
7
7. Draai de Knop van de Zittingbuis (20) drie of vier
eer tegen de klok in om de knop los te draaien.
k
Trek dan de Knop van de Zitting naar buiten en
teek de Buis voor het Zadel (11) in het Onderstel
s
(1). Schuif de Buis voor het Fietszitje naar boven of
naar beneden in de gewenste positie en laat de
Knop van de Zitting los. Beweeg de Buis voor het
ietszitje naar boven of naar beneden om te
F
ontroleren of de Bijstelknop voor het Fietszitje
c
Zitting in een van de bijstelgaten van de Zitting
vastzit. Draai vervolgens de Knop van de
Zittingbuis met de klok mee vast.
7
1
1
1
20
8. Maak een M6 x 10mm Schroef (46) aan de Buis
van de Zitting (11) vast. Schuif de Drager van de
Zitting (19) dan op de Buis van de Zitting. Stel de
Drager van de Zitting dan in de juiste positie en
draai Knop van de Zitting (31) vast op de Drager
van de Zitting.
Bekijk de inzettekening. Maak een andere M6 x
10mm Schroef (46) aan de Buis voor het Fietszitje
(11) vast.
9. Neem het Linker Pedaal (24), aangegeven door een
“Left” (Links) sticker. Draai met gebruik van een
engelse sleutel het Linker Pedaal tegen de klok in
goed vast in de Linker Krukasarm (15). Draai het
Rechter Pedaal (niet getoond) met de klok mee in
de Rechter Krukasarm (niet getoond).
BELANGRIJK:
mogelijk vast. Draai de Pedalen nadat u de fiets
een week lang heeft gebruikt nogmaals goed
vast. V
Pedalen goed vastgedraaid blijven.
Druk op het lipje aan de zijkant van het Linker
Pedaal (24) en stel de pedaalgesp in de gewenste
positie. Maak de andere pedaalgesp (niet
getoond) op dezelfde manier vast.
oor een optimaal gebruik moeten de
Draai beide Pedalen zo goed
8
9
Gesp
46
11
Lipje
31
19
46
11
15
24
10. Zorg ervoor dat alle onderdelen van de fiets goed vastgedraaid worden. Opmerking: Het kan zijn dat
sommige onderdelen na montage overblijven. Plaats een matje onder de fiets om de vloer te beschermen.
Opgelet: Raadpleeg pagina 19 mocht u de optionele borstkassensor hebben gekocht voor de instructies om de ontvanger van de optionele borstkas-polssensor te installeren.
